JBL Club A600/A1000 - Forsterker Manual

Innhold

1 HVA ER I ESKEN
2 TILGANG TIL KONTAKTER OG KONTROLLPANEL
3 MONTERING AV FORSTERKEREN
4 KOBLING FOR STRØM OG JORD
5 KOBLING FOR INNGANGSSIGNAL
6 KOBLING AV TO CLUB A1000-FORSTERKERE FOR EKSTRA KRAFT
7 KOBLING FOR LYDUTGANG
8 KOBLING AV EKSTERN BASSKONTROLLER
9 INNSTILLING AV FORSTERKNING, DELEFILTER OG BASSFORSTERKNING
10 SPESIFIKASJONER
11 FEILSØKING
12 Referanser
13 Last ned manual
14 På andre språk

HVA ER I ESKEN

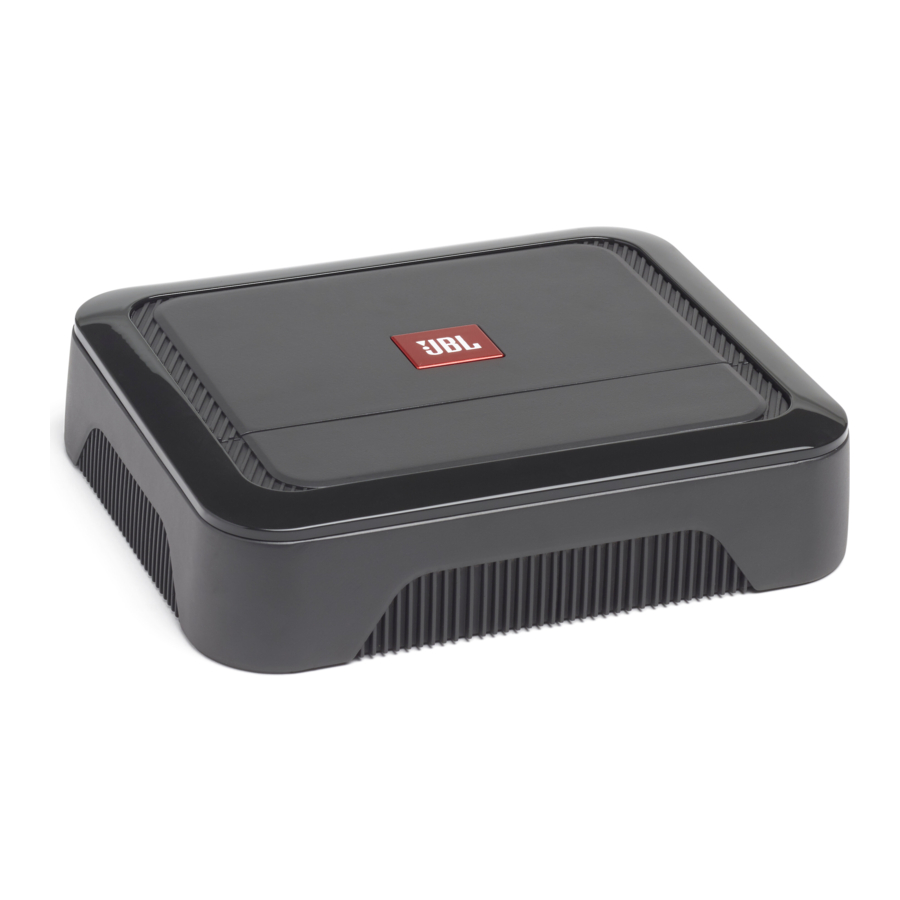

Club A600

Club A1000

TILGANG TIL KONTAKTER OG KONTROLLPANEL

Vri av dekslet
Skyv paneldekselet ned
Fjern paneldekselet

MONTERING AV FORSTERKEREN

Merk: Det anbefales at du kobler alle ledningene før du monterer forsterkeren permanent.

Koble fra kjøretøyets negative (–) batteriterminal før du starter installasjonen.

Bruk alltid vernebriller når du bruker verktøy.
Velg et sikkert monteringssted, vekk fra fuktighet. Sjekk klaring på begge sider av en planlagt monteringsoverflate. Forsikre deg om at skruer eller ledninger ikke punkterer bremseledninger, drivstoffledninger eller ledningsnett, og at ledningsføringen ikke forstyrrer sikker kjøring av kjøretøyet. Vær forsiktig når du borer eller skjærer i monteringsområdet.
Velg et sted som gir tilstrekkelig luftsirkulasjon.
Ikke monter forsterkeren med kjøleribben vendt nedover, da dette forstyrrer kjølingen.
Monter forsterkeren slik at den ikke blir skadet av føttene til passasjerer i baksetet eller skiftende last i bagasjerommet.

KOBLING FOR STRØM OG JORD

Ved forsterker:

(brukes kun med lavnivå signalinnganger)

Ved jordingspunkt:

KOBLING FOR INNGANGSSIGNAL

Lavnivåsignaler

Merk: Når du bruker lavnivåsignaler og ekstern påslåingsledning, sett "TURN-ON MODE" (PÅSLÅINGSMODUS) bryteren til "REM" og "INPUT LEVEL" (INNGANGSNIVÅ) bryteren til "LO".

Høynivåsignaler

Merk: Når du bruker høynivåsignaler, sett "TURN-ON MODE" (PÅSLÅINGSMODUS)" bryteren til "DC" og "INPUT LEVEL" (INNGANGSNIVÅ)" bryteren til "HI1". Hvis ingen lyd spilles av, endre "INPUT LEVEL" (INNGANGSNIVÅ)" bryteren til "HI2".

KOBLING AV TO CLUB A1000-FORSTERKERE FOR EKSTRA KRAFT

For å koble til to Club A1000-forsterkere, bruk en RCA-patchkabel for å koble "PRIMARY OUT" (PRIMÆR UTGANG) på den primære forsterkeren til "SECONDARY IN" (SEKUNDÆR INNGANG) på den sekundære forsterkeren. Sett Primary/Secondary-bryteren til "PRIMARY" (PRIMÆR) på den primære forsterkeren, og til "SECONDARY" (SEKUNDÆR) på den sekundære forsterkeren.

KOBLING FOR LYDUTGANG

Én subwoofer (4ohm/2ohm)

To subwoofere (4ohm)

KOBLING AV EKSTERN BASSKONTROLLER

INNSTILLING AV FORSTERKNING, DELEFILTER OG BASSFORSTERKNING

Innstilling av forsterkning

Start med kontrollen satt til minimum, og delefilterkontrollen rotert midtveis.
Velg musikk med betydelig bassinnhold.
Vri volumkontrollen på mottakeren til ¾ av den totale utgangen.
Juster kontrollen med klokken, og lytt nøye til bassutgangen. Hvis du hører forvrengning, vri kontrollen mot klokken for å redusere forsterkningen.

Velge delefrekvens
Velg delepunktet som passer lyttepreferanser. Vri hjulene til venstre for å senke delepunktet og til høyre for å heve delepunktet. Nøyaktige delefilterinnstillinger avhenger av dine lyttepreferanser.

Velge subwooferfase
Bytt frem og tilbake for å finne ut hvilken innstilling som gir den reneste bassutgangen.

Velge bassforsterkning
Juster BASS-BOOST (BASSFORSTERKNING) kontrollen med eller mot klokken for å passe din smak.

SPESIFIKASJONER

	Club A600	Club A1000
Effekt @ 4 ohm	350 watt RMS x 1	600 watt RMS x 1
Effekt @ 2 ohm	600 watt RMS x 1	1000 watt RMS x 1
Frekvensrespons	10-320 Hz	10-320 Hz
Delefrekvenser	32-320 Hz variabel, 12 dB/oktav	32 -320 Hz variabel 12 dB/oktav
Linjenivå inngangsfølsomhet	200 mV rms - 2.0 V rms	200 mV rms - 2.0 V rms
Høynivå inngangsfølsomhet	2V rms - 20V rms.	2V rms - 20V rms.
Signal-til-støy-forhold	>80 dB	>80 dB
THD+N @ nominell effekt	<1%	<1%
Sikring	30 A x 2	35 A x 3
Driftsspenning	9~16 V	9~16 V
Dimensjoner (B x H x D)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm)
Vekt	2.46 kg	3.52 kg
Anbefalt ledningsdimensjon	8	4

FEILSØKING

Ingen lyd og STRØMINDIKATOREN er av.

Ingen spenning ved BATT+ og/eller REM-terminalene, eller dårlig eller ingen jordforbindelse. Sjekk spenningene ved forsterkerterminalene med VOM.

Ingen lyd og BESKYTTELSESINDIKATOREN blinker hvert 4. sekund.

DC-spenning på forsterkerutgangen. Forsterkeren kan trenge service; se vedlagte garantikort for serviceinformasjon.

Ingen lyd og BESKYTTELSES- og STRØMINDIKATORENE blinker.

Spenning mindre enn 9V på BATT+-tilkoblingen. Sjekk kjøretøyets ladesystem.

Ingen lyd og BESKYTTELSESINDIKATOREN lyser.

Forsterkeren er overopphetet. Forsikre deg om at forsterkerkjølingen ikke er blokkert på monteringsstedet. Eller det kan være spenning større enn 16V (eller mindre enn 8.5V) på BATT+-tilkoblingen. Sjekk kjøretøyets ladesystem.

Forsterkersikringen går hele tiden.

Ledningene er koblet feil eller det er en kortslutning. Sjekk ledningstilkoblingene.

Forvrengt lyd.

Forsterkningen er ikke riktig innstilt. Sjekk innstillingen. Sjekk ledninger for kortslutninger eller jordfeil. Forsterkeren eller kildeenheten kan være defekt.

Forvrengt lyd og BESKYTTELSESINDIKATOREN blinker.

Kortslutning i høyttaler eller ledning. Fjern høyttalerledningene én om gangen for å finne kortsluttet høyttaler eller ledning, og reparer.

Musikken mangler dynamikk eller "punch".

Høyttalerne er ikke koblet riktig. Sjekk høyttalertilkoblingene for riktig polaritet.

Motorstøy – hyling eller klikking – i systemet når motoren er på.

Forsterkeren fanger opp generatorstøy. Først, sjekk jordforbindelsen på forsterkeren – en løs eller feilaktig jord er en av hovedårsakene til støy. Skru ned forsterkningen. Flytt RCA-lydkabler vekk fra strømledninger. Det kan også være nødvendig å installere et generatorstøyfilter på strømledningen mellom batteriet og generatoren.
