JBL Club A600/A1000 - Εγχειρίδιο Ενισχυτή

ΤΙ ΠΕΡΙΕΧΕΤΑΙ ΣΤΟ ΚΟΥΤΙ

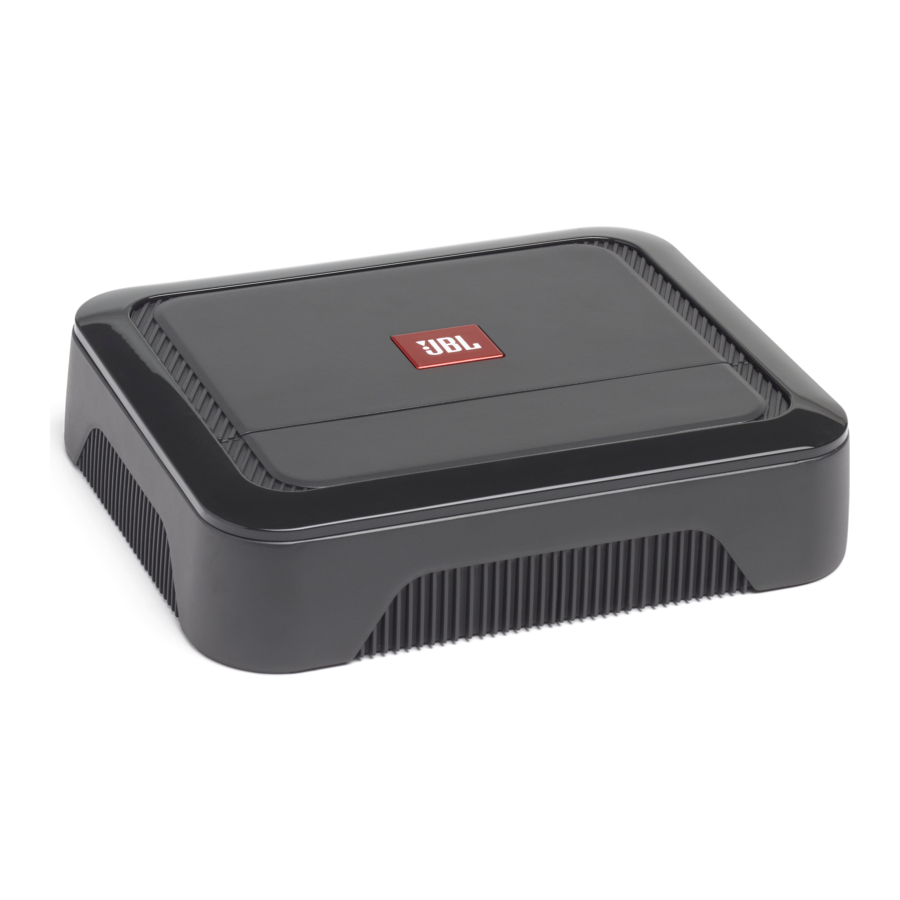

Club A600

Club A1000

ΠΡΟΣΒΑΣΗ ΣΤΟΥΣ ΣΥΝΔΕΤΗΡΕΣ ΚΑΙ ΤΟ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ

1. Αποσπάστε το διακοσμητικό κομμάτι


2. Σύρετε το κάλυμμα του πίνακα προς τα κάτω


3. Αφαιρέστε το κάλυμμα του πίνακα


ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΕΝΙΣΧΥΤΗ

Σημείωση: Συνιστάται να κάνετε όλες τις συνδέσεις καλωδίων πριν τοποθετήσετε μόνιμα τον ενισχυτή.

Αποσυνδέστε τον αρνητικό (–) ακροδέκτη της μπαταρίας του οχήματος πριν ξεκινήσετε την εγκατάσταση.

• Να φοράτε πάντα προστατευτικά γυαλιά όταν χρησιμοποιείτε εργαλεία.
• Επιλέξτε μια ασφαλή θέση τοποθέτησης, μακριά από υγρασία. Ελέγξτε τις αποστάσεις και στις δύο πλευρές μιας προγραμματισμένης επιφάνειας τοποθέτησης. Βεβαιωθείτε ότι οι βίδες ή τα καλώδια δεν θα τρυπήσουν σωλήνες φρένων, σωλήνες καυσίμου ή πλεξούδες καλωδίων και ότι η δρομολόγηση των καλωδίων δεν θα παρεμβαίνει στην ασφαλή λειτουργία του οχήματος. Να είστε προσεκτικοί όταν τρυπάτε ή κόβετε στην περιοχή τοποθέτησης.
• Επιλέξτε μια θέση που παρέχει αρκετή κυκλοφορία αέρα.
• Μην τοποθετείτε τον ενισχυτή με την ψύκτρα στραμμένη προς τα κάτω, καθώς αυτό εμποδίζει την ψύξη.
• Τοποθετήστε τον ενισχυτή έτσι ώστε να μην υποστεί ζημιά από τα πόδια των επιβατών του πίσω καθίσματος ή από μετατοπιζόμενο φορτίο στο πορτμπαγκάζ.

ΚΑΛΩΔΙΩΣΗ ΓΙΑ ΤΡΟΦΟΔΟΣΙΑ ΚΑΙ ΓΕΙΩΣΗ

Στον ενισχυτή:

(χρησιμοποιείται μόνο με εισόδους σήματος χαμηλού επιπέδου)

Στη θέση γείωσης:

ΚΑΛΩΔΙΩΣΗ ΓΙΑ ΣΗΜΑ ΕΙΣΟΔΟΥ

Σήματα χαμηλού επιπέδου

Σημείωση: όταν χρησιμοποιείτε σήματα χαμηλού επιπέδου και καλώδιο απομακρυσμένης ενεργοποίησης, ρυθμίστε τον διακόπτη "TURN-ON MODE" (Λειτουργία Ενεργοποίησης) στη θέση "REM" και τον διακόπτη "INPUT LEVEL" (Επίπεδο Εισόδου) στη θέση "LO".

Σήματα υψηλού επιπέδου

Σημείωση: όταν χρησιμοποιείτε σήματα υψηλού επιπέδου, ρυθμίστε τον διακόπτη "TURN-ON MODE" (Λειτουργία Ενεργοποίησης)" στη θέση "DC" και τον διακόπτη "INPUT LEVEL" (Επίπεδο Εισόδου)" στη θέση "HI1". Εάν δεν αναπαράγεται ήχος, αλλάξτε τον διακόπτη "INPUT LEVEL" (Επίπεδο Εισόδου)" στη θέση "HI2".

ΣΥΝΔΕΣΗ ΔΥΟ ΕΝΙΣΧΥΤΩΝ CLUB A1000 ΓΙΑ ΕΠΙΠΛΕΟΝ ΙΣΧΥ

Για να συνδέσετε δύο ενισχυτές Club A1000, χρησιμοποιήστε ένα καλώδιο RCA για να συνδέσετε την έξοδο "PRIMARY OUT" (Κύρια Έξοδος) του κύριου ενισχυτή στην είσοδο "SECONDARY IN" (Δευτερεύουσα Είσοδος) του δευτερεύοντος ενισχυτή. Ρυθμίστε τον διακόπτη Primary/Secondary (Κύριος/Δευτερεύων) στη θέση "PRIMARY" (Κύριος) στον κύριο ενισχυτή και στη θέση "SECONDARY" (Δευτερεύων) στον δευτερεύοντα ενισχυτή.

ΚΑΛΩΔΙΩΣΗ ΓΙΑ ΕΞΟΔΟ ΗΧΟΥ

Ένα subwoofer (4ohm/2ohm)

Δύο subwoofers (4ohm)

ΣΥΝΔΕΣΗ ΤΟΥ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΕΛΕΓΚΤΗ ΜΠΑΣΩΝ

ΡΥΘΜΙΣΗ ΕΝΙΣΧΥΣΗΣ, CROSSOVERS ΚΑΙ ΕΝΙΣΧΥΣΗΣ ΜΠΑΣΩΝ

Ρύθμιση της ενίσχυσης

1. Ξεκινήστε με τον έλεγχο ρυθμισμένο στο ελάχιστο και τον έλεγχο crossover περιστρεφόμενο στη μέση.
2. Επιλέξτε μουσική με ουσιαστικό περιεχόμενο μπάσων.
3. Γυρίστε τον έλεγχο έντασης ήχου στον δέκτη σας στα ¾ της συνολικής εξόδου του.
4. Ρυθμίστε τον έλεγχο δεξιόστροφα, ακούγοντας προσεκτικά την έξοδο μπάσων. Εάν ακούσετε παραμόρφωση, γυρίστε τον έλεγχο αριστερόστροφα για να μειώσετε την ενίσχυση.


Επιλογή της συχνότητας crossover
Επιλέξτε το σημείο crossover που ταιριάζει στις προτιμήσεις ακρόασης. Γυρίστε τους επιλογείς προς τα αριστερά για να χαμηλώσετε το σημείο crossover και προς τα δεξιά για να αυξήσετε το σημείο crossover. Οι ακριβείς ρυθμίσεις crossover εξαρτώνται από τις προτιμήσεις ακρόασης.

Επιλογή της φάσης του subwoofer
Μετακινήστε το εμπρός και πίσω για να προσδιορίσετε ποια ρύθμιση παρέχει την πιο καθαρή έξοδο μπάσων.

Επιλογή της ενίσχυσης μπάσων
Ρυθμίστε τον έλεγχο BASS-BOOST (Ενίσχυση Μπάσων) δεξιόστροφα ή αριστερόστροφα για να ταιριάζει στο γούστο σας.

ΠΡΟΔΙΑΓΡΑΦΕΣ

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Δεν υπάρχει ήχος και η ΕΝΔΕΙΞΗ ΙΣΧΥΟΣ είναι σβηστή.

• Δεν υπάρχει τάση στους ακροδέκτες BATT+ και/ή REM, ή κακή ή καθόλου σύνδεση γείωσης. Ελέγξτε τις τάσεις στους ακροδέκτες του ενισχυτή με VOM.

Δεν υπάρχει ήχος και η ΕΝΔΕΙΞΗ ΠΡΟΣΤΑΣΙΑΣ αναβοσβήνει κάθε 4 δευτερόλεπτα.

• Τάση DC στην έξοδο του ενισχυτή. Ο ενισχυτής μπορεί να χρειάζεται επισκευή. Δείτε την συνημμένη κάρτα εγγύησης για πληροφορίες σχετικά με την επισκευή.

Δεν υπάρχει ήχος και οι ΕΝΔΕΙΞΕΙΣ ΠΡΟΣΤΑΣΙΑΣ και ΙΣΧΥΟΣ αναβοσβήνουν.

• Τάση μικρότερη από 9V στη σύνδεση BATT+. Ελέγξτε το σύστημα φόρτισης του οχήματος.

Δεν υπάρχει ήχος και η ΕΝΔΕΙΞΗ ΠΡΟΣΤΑΣΙΑΣ είναι αναμμένη.

• Ο ενισχυτής έχει υπερθερμανθεί. Βεβαιωθείτε ότι η ψύξη του ενισχυτή δεν είναι μπλοκαρισμένη στη θέση τοποθέτησης. Ή, μπορεί να υπάρχει τάση μεγαλύτερη από 16V (ή μικρότερη από 8,5V) στη σύνδεση BATT+. Ελέγξτε το σύστημα φόρτισης του οχήματος.

Η ασφάλεια του ενισχυτή συνεχίζει να καίγεται.

• Η καλωδίωση είναι συνδεδεμένη εσφαλμένα ή υπάρχει βραχυκύκλωμα. Ελέγξτε τις συνδέσεις καλωδίωσης.

Παραμορφωμένος ήχος.

• Η ενίσχυση δεν έχει ρυθμιστεί σωστά. Ελέγξτε τη ρύθμιση. Ελέγξτε τα καλώδια για βραχυκυκλώματα ή γειώσεις. Ο ενισχυτής ή η μονάδα πηγής μπορεί να είναι ελαττωματικά.

Παραμορφωμένος ήχος και η ΕΝΔΕΙΞΗ ΠΡΟΣΤΑΣΙΑΣ αναβοσβήνει.

• Βραχυκύκλωμα στο ηχείο ή στο καλώδιο. Αφαιρέστε τα καλώδια του ηχείου ένα κάθε φορά για να εντοπίσετε το βραχυκυκλωμένο ηχείο ή καλώδιο και επισκευάστε το.

Η μουσική στερείται δυναμικής ή "punch".

• Τα ηχεία δεν είναι συνδεδεμένα σωστά. Ελέγξτε τις συνδέσεις των ηχείων για σωστή πολικότητα.

Θόρυβος κινητήρα—ουρλιαχτό ή κλικ—στο σύστημα όταν ο κινητήρας είναι αναμμένος.

• Ο ενισχυτής λαμβάνει θόρυβο δυναμό. Πρώτα, ελέγξτε τη σύνδεση γείωσης στον ενισχυτή – μια χαλαρή ή ακατάλληλη γείωση είναι μία από τις κύριες αιτίες θορύβου. Χαμηλώστε την ενίσχυση. Μετακινήστε τα καλώδια ήχου RCA μακριά από τα καλώδια τροφοδοσίας. Η εγκατάσταση ενός φίλτρου θορύβου δυναμό στη γραμμή τροφοδοσίας μεταξύ της μπαταρίας και του δυναμό μπορεί επίσης να είναι απαραίτητη.

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 ΗΠΑ
www.jbl.com

© 2019 HARMAN International Industries, Incorporated. Με επιφύλαξη παντός δικαιώματος. JBL είναι εμπορικό σήμα της HARMAN International Industries, Incorporated, καταχωρημένο στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Τα χαρακτηριστικά, οι προδιαγραφές και η εμφάνιση υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
