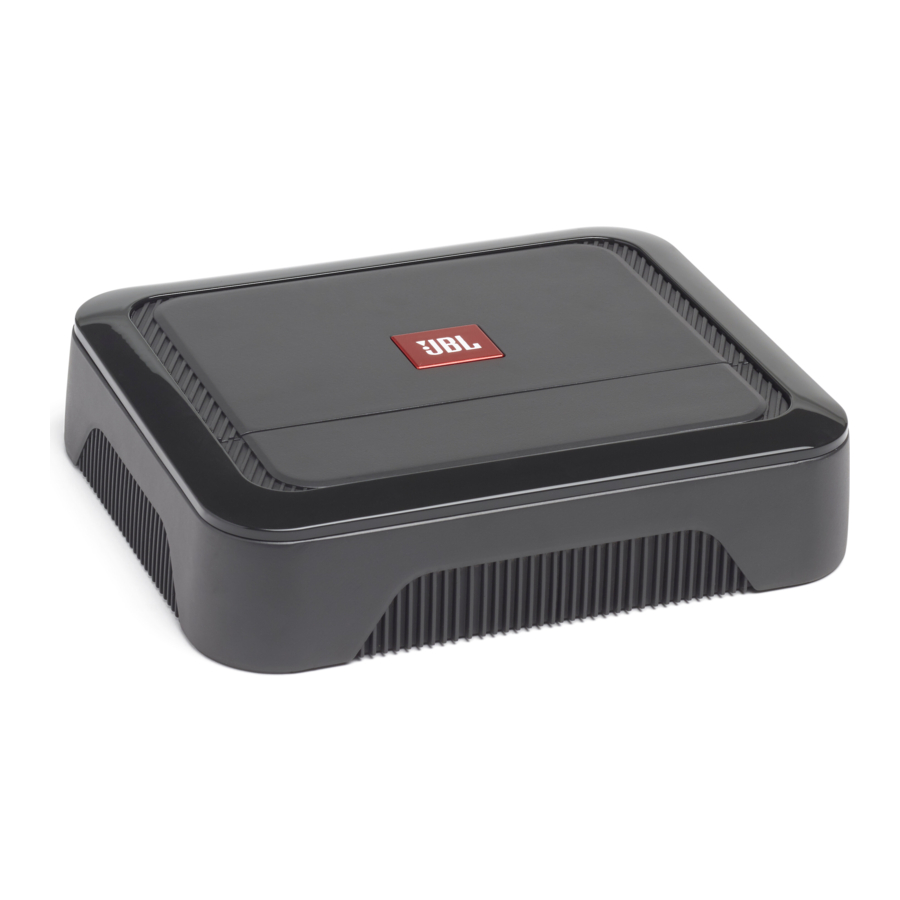

JBL Club A600/A1000 - Күшейткіш нұсқаулығы

ҚОРАПТА НЕ БАР

Club A600

Club A1000

ҚОСҚЫШТАР МЕН БАСҚАРУ ПАНЕЛІНЕ ҚОЛ ЖЕТКІЗУ

1. Әшекей бөлігін ажыратыңыз


2. Панель қақпағын төмен сырғытыңыз


3. Панель қақпағын алыңыз


КҮШЕЙТКІШТІ ОРНАТУ

Ескертпе: Күшейткішті тұрақты орнатпас бұрын барлық сым қосылымдарын жасау ұсынылады.

Орнатуды бастамас бұрын көліктің теріс (–) аккумулятор терминалын ажыратыңыз.

• Құралдарды пайдаланған кезде әрқашан қорғаныш көзілдірік киіңіз.
• Ылғалдан алыс, қауіпсіз орнату орнын таңдаңыз. Жоспарланған орнату бетінің екі жағындағы саңылауларды тексеріңіз. Бұрандалар немесе сымдар тежеу сызықтарын, жанармай құбырларын немесе сымдық байламдарды теспейтініне және сымдарды бағыттау көліктің қауіпсіз жұмысына кедергі келтірмейтініне көз жеткізіңіз. Орнату аймағында бұрғылау немесе кесу кезінде сақ болыңыз.
• Жеткілікті ауа айналымын қамтамасыз ететін жерді таңдаңыз.
• Салқындатуға кедергі келтіретіндіктен, күшейткішті жылу таратқышы төмен қаратып орнатпаңыз.
• Күшейткішті артқы орындықтағы жолаушылардың аяқтары немесе жүк салғыштағы жылжымалы жүк зақымдамайтындай етіп орнатыңыз.

ҚУАТ ЖӘНЕ ЖЕРГЕ ҚОСУ ҮШІН СЫМДАРДЫ ҚОСУ

Күшейткіште:

(тек төмен деңгейлі сигнал кірістерімен бірге қолданылады)

Жерге қосу орнында:

КІРУ СИГНАЛЫ ҮШІН СЫМДАРДЫ ҚОСУ

Төмен деңгейлі сигналдар

Ескертпе: төмен деңгейлі сигналдар мен қашықтан қосу сымын пайдаланған кезде "TURN-ON MODE" ("ҚОСУ РЕЖИМІ") қосқышын "REM" күйіне және "INPUT LEVEL" ("КІРУ ДЕҢГЕЙІ") қосқышын "LO" күйіне орнатыңыз.

Жоғары деңгейлі сигналдар

Ескертпе: жоғары деңгейлі сигналдарды пайдаланған кезде "TURN-ON MODE" ("ҚОСУ РЕЖИМІ") қосқышын "DC" күйіне және "INPUT LEVEL" ("КІРУ ДЕҢГЕЙІ") қосқышын "HI1" күйіне орнатыңыз. Егер дыбыс шықпаса, "INPUT LEVEL" ("КІРУ ДЕҢГЕЙІ") қосқышын "HI2" күйіне өзгертіңіз.

ҚОСЫМША ҚУАТ ҮШІН ЕКІ CLUB A1000 КҮШЕЙТКІШІН ҚОСУ

Екі Club A1000 күшейткішін қосу үшін негізгі күшейткіштің "PRIMARY OUT" ("НЕГІЗГІ ШЫҒУ") ұясын екінші күшейткіштің "SECONDARY IN" ("ЕКІНШІ КІРУ") ұясына қосу үшін RCA патч кабелін пайдаланыңыз. Негізгі/Екінші қосқышын негізгі күшейткіште "PRIMARY" ("НЕГІЗГІ") күйіне және екінші күшейткіште "SECONDARY" ("ЕКІНШІ") күйіне орнатыңыз.

АУДИО ШЫҒУ ҮШІН СЫМДАРДЫ ҚОСУ

Бір сабвуфер (4ом/2ом)

Екі сабвуфер (4ом)

ҚАШЫҚТАН БАСҚАРУ БАС КОНТРОЛЛЕРІН ҚОСУ

КҮШЕЙТУДІ, КРОССОВЕРЛЕРДІ ЖӘНЕ БАС КҮШЕЙТУДІ ОРНАТУ

Күшейтуді орнату

1. басқару элементін ең төменгі күйге және кроссоверді басқару элементін ортасына бұраудан бастаңыз.
2. Маңызды бас мазмұны бар музыканы таңдаңыз.
3. Қабылдағыштағы дыбыс деңгейін басқару элементін жалпы шығыстың ¾ бөлігіне бұраңыз.
4. бас шығысын мұқият тыңдай отырып, басқару элементін сағат тілімен бағыттаңыз. Егер сіз бұрмалануды естісеңіз, күшейтуді азайту үшін басқару элементін сағат тіліне қарсы бағыттаңыз.


Кроссовер жиілігін таңдау
Тыңдау қалауына сәйкес келетін кроссовер нүктесін таңдаңыз. Кроссовер нүктесін төмендету үшін циферблаттарды солға және кроссовер нүктесін көтеру үшін оңға бұраңыз. Нақты кроссовер параметрлері сіздің тыңдау қалауыңызға байланысты.

Сабвуфер фазасын таңдау
Ең таза бас шығысын қамтамасыз ететін параметрді анықтау үшін алдыға және артқа ауыстырыңыз.

Бас күшейтуді таңдау
Таңдауыңызға сәйкес BASS-BOOST ("БАС КҮШЕЙТУ") басқару элементін сағат тілімен немесе сағат тіліне қарсы реттеңіз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

АҚАУЛЫҚТАРДЫ ТҮЗЕТУ

Дыбыс жоқ және POWER INDICATOR (ҚУАТ ИНДИКАТОРЫ) өшірулі.

• BATT+ және/немесе REM терминалдарында кернеу жоқ немесе жерге қосылу нашар немесе жоқ. VOM көмегімен күшейткіш терминалдарындағы кернеуді тексеріңіз.

Дыбыс жоқ және PROTECT INDICATOR (ҚОРҒАУ ИНДИКАТОРЫ) әр 4 секунд сайын жыпылықтайды.

• Күшейткіш шығысындағы тұрақты ток кернеуі. Күшейткішке қызмет көрсету қажет болуы мүмкін; қызмет көрсету туралы ақпаратты алу үшін қоса берілген кепілдік картасын қараңыз.

Дыбыс жоқ және PROTECT (ҚОРҒАУ) және POWER INDICATORS (ҚУАТ ИНДИКАТОРЛАРЫ) жыпылықтайды.

• BATT+ қосылымындағы кернеу 9В-тан аз. Көліктің зарядтау жүйесін тексеріңіз.

Дыбыс жоқ және PROTECT INDICATOR (ҚОРҒАУ ИНДИКАТОРЫ) жанып тұр.

• Күшейткіш қызып кеткен. Күшейткіштің салқындауы орнату орнында бұғатталмағанына көз жеткізіңіз. Немесе BATT+ қосылымында 16В-тан жоғары (немесе 8,5В-тан аз) кернеу болуы мүмкін. Көліктің зарядтау жүйесін тексеріңіз.

Күшейткіш сақтандырғышы үнемі өшіп қалады.

• Сымдар дұрыс қосылмаған немесе қысқа тұйықталу бар. Сым қосылымдарын тексеріңіз.

Бұрмаланған дыбыс.

• Күшейту дұрыс орнатылмаған. Параметрді тексеріңіз. Сымдарды қысқа тұйықталу немесе жерге тұйықталу үшін тексеріңіз. Күшейткіш немесе бастапқы құрылғы ақаулы болуы мүмкін.

Бұрмаланған дыбыс және PROTECT INDICATOR (ҚОРҒАУ ИНДИКАТОРЫ) жыпылықтайды.

• Динамикте немесе сымда қысқа тұйықталу. Қысқа тұйықталған динамикті немесе сымды табу үшін динамик сымдарын біртіндеп алып тастаңыз және жөндеңіз.

Музыкада динамика немесе "соққы" жетіспейді.

• Динамиктер дұрыс қосылмаған. Тиісті полярлық үшін динамик қосылымдарын тексеріңіз.

Қозғалтқыш қосулы кезде жүйедегі қозғалтқыш шуы—ысқыру немесе шерту.

• Күшейткіш генератор шуын қабылдап жатыр. Біріншіден, күшейткіштегі жерге қосылуды тексеріңіз – бос немесе дұрыс емес жерге қосылу шудың негізгі себептерінің бірі болып табылады. Күшейтуді азайтыңыз. RCA аудио кабельдерін қуат сымдарынан алыстатыңыз. Сондай-ақ аккумулятор мен генератор арасындағы қуат желісіне генератор шу сүзгісін орнату қажет болуы мүмкін.

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA
www.jbl.com

© 2019 HARMAN International Industries, Incorporated. Барлық құқықтар қорғалған. JBL — Америка Құрама Штаттарында және/немесе басқа елдерде тіркелген HARMAN International Industries, Incorporated сауда белгісі. Мүмкіндіктер, техникалық сипаттамалар және сыртқы түрі ескертусіз өзгертілуі мүмкін.
