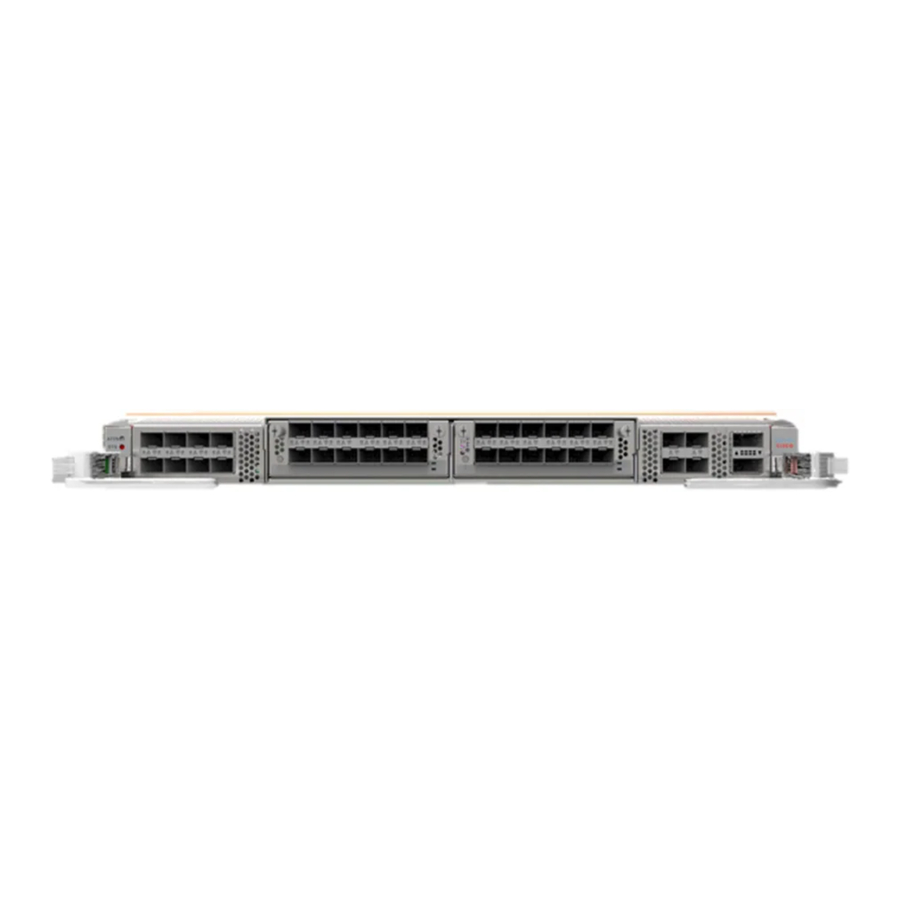

Cisco NCS 5500 seeria käsiraamat

Pordi ühendamise juhised

Olenevalt šassiist ja paigaldatud liinikaartidest saate liinikaartidel olevate portide ühendamiseks muude võrguseadmetega kasutada Quad Small Form-Factor Pluggable Plus (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO ja RJ-45 konnektoreid.
Kiudoptiliste kaablite kahjustamise vältimiseks transiiveri liinikaardile paigaldamisel soovitame transiiver kiudoptilistest kaablitest lahti ühendada. Enne transiiveri ruuterist eemaldamist eemaldage kaabel transiiverist. Saate kaablit vahetada või eemaldada ilma transiiverit eemaldamata.
Transiiverite ja optiliste kaablite tõhususe ja eluea maksimeerimiseks tehke järgmist:

• Kandke ESD-d ennetavat randmerihma, mis on transiiverite käsitsemisel ühendatud maandusega. Tavaliselt maandatakse ruuter paigaldamise ajal ja see pakub ESD-porti, millega saate oma randmerihma ühendada.
• Ärge eemaldage ja sisestage transiiverit sagedamini kui vaja. Korduvad eemaldamised ja sisestamised võivad lühendada selle kasulikku eluiga.
• Hoidke transiiverid ja kiudoptilised kaablid puhtad ja tolmuvabad, et säilitada suur signaali täpsus ja vältida konnektorite kahjustamist. Summutus (valguse kadu) suureneb saastumise tõttu ja seda tuleks hoida alla 0,35 dB.
  • Puhastage need osad enne paigaldamist, et vältida tolmu kriimustamist kiudoptiliste kaablite otstes.
  • Puhastage konnektoreid regulaarselt; vajalik puhastussagedus sõltub keskkonnast. Lisaks puhastage konnektoreid, kui need puutuvad kokku tolmuga või neid kogemata puudutatakse. Nii märg- kui ka kuivpuhastustehnikad võivad olla tõhusad; vaadake oma saidi kiudoptilise ühenduse puhastamise protseduure.
  • Ärge puudutage konnektorite otsi. Otste puudutamine võib jätta sõrmejälgi ja põhjustada muud saastumist.
• Kontrollige regulaarselt tolmu ja kahjustuste suhtes. Kui kahtlustate kahjustusi, puhastage ja seejärel kontrollige kiudude otsi mikroskoobi all, et teha kindlaks, kas kahjustusi on tekkinud.

Väide 1051 – Laserkiirgus
Lahutatud kiududest või konnektoritest võib kiirguda nähtamatut laserkiirgust. Ärge vahtige kiirtesse ega vaadake otse optiliste instrumentidega.

Konsooli ühendamine ruuteriga

Enne ruuteri võrguhaldusühenduse loomist või ruuteri võrguga ühendamist peate looma konsoolterminali kaudu kohaliku haldusühenduse ja konfigureerima ruuteri jaoks IP-aadressi. Konsooli saate kasutada ka järgmiste funktsioonide täitmiseks, millest igaüht saab pärast selle ühenduse loomist täita haldusliidese kaudu:

• Konfigureerige ruuter käsurealiidese (CLI) abil.
• Jälgige võrgustatistikat ja vigu.
• Konfigureerige Simple Network Management Protocol (SNMP) agendi parameetrid.
• Laadige alla tarkvarauuendusi.

Saate luua selle kohaliku haldusühenduse ruuteri protsessorikaardi asünkroonse jadapordi ja asünkroonse ülekandevõimega konsoolseadme vahel. Tavaliselt saate konsoolseadmena kasutada arvutiterminali. Ruuteri protsessorikaartidel kasutate konsooli jadaporti.
Märkus
Enne konsoolipordi ühendamist arvutiterminaliga veenduge, et arvutiterminal toetab VT100 terminali emuleerimist. Terminali emuleerimise tarkvara võimaldab ruuteri ja arvuti vahelist suhtlust seadistamise ja konfigureerimise ajal.

Enne alustamist

• Ruuter peab olema täielikult oma racki paigaldatud, ühendatud toiteallikaga ja maandatud.
• Konsooli, haldus- ja võrguühenduste jaoks peavad olema saadaval vajalikud kaablid.
  • Ruuteri tarvikute komplektis on RJ-45 rollover-kaabel ja DB9F/RJ-45 adapter.
  • Võrgukaabeldus peaks olema juba paigaldatud ruuteri asukohta suunatud.

Protseduur

1. Konfigureerige konsoolseade vastama järgmistele pordi vaikeomadustele:
   • 9600 baudi
   • 8 andmebitti
   • 1 stopp-bitt
   • Pariteeti pole
2. Ühendage RJ-45 rollover-kaabel CONSOLE SERIAL PORT (KONSOOLI JADAPORT).
   Selle kaabli leiate tarvikute komplektist.
3. Suunake RJ-45 rollover-kaabel läbi kaablihaldussüsteemi keskmise pesa ja seejärel konsooli või modemi juurde. Ühendage RJ-45 rollover-kaabli teine ots konsooli või modemi külge.
4. Kui konsool või modem ei saa kasutada RJ-45 ühendust, kasutage ruuteri tarvikute komplektis olevat DB-9F/RJ-45F PC terminali adapterit. Teise võimalusena võite kasutada RJ-45/DSUB F/F või RJ-45/DSUB R/P adapterit, kuid peate need adapterid ise hankima.

Mida edasi teha
Olete valmis looma ruuteri esialgset konfiguratsiooni (vt Ruuteri esialgse konfiguratsiooni loomine).

Haldusliidese ühendamine

Ruuteri protsessori haldusport (MGMT ETH) pakub väljaspool riba haldust, mis võimaldab teil kasutada käsurealiidest (CLI) ruuteri haldamiseks selle IP-aadressi kaudu. See port kasutab 10/100/1000 Etherneti ühendust RJ-45 liidesega.
Märkus
Kahe ruuteri protsessoriga ruuteri korral saate tagada, et aktiivne ruuteri protsessori kaart on alati võrguga ühendatud, ühendades mõlema ruuteri protsessori kaardi haldusliidese võrguga. See tähendab, et saate seda ülesannet täita iga ruuteri protsessori kaardi jaoks. Kui ruuteri protsessori kaart on aktiivne, on ruuteril automaatselt haldusliides, mis töötab ja on võrgust juurdepääsetav.

IP-aadressi konflikti vältimiseks ärge ühendage MGMT 10/100/1000 Etherneti porti enne esialgse konfiguratsiooni lõpuleviimist. Lisateavet leiate jaotisest Ruuteri esialgse konfiguratsiooni loomine.

Enne alustamist
Peate olema lõpetanud ruuteri esialgse konfiguratsiooni (vt Ruuteri esialgse konfiguratsiooni loomine).

Protseduur

1. Ühendage modulaarne RJ-45 UTP-kaabel ruuteri protsessori kaardi MGMT ETH pordiga.
2. Suunake kaabel läbi kaablihaldussüsteemi keskse pesa.
3. Ühendage kaabli teine ots võrguseadme 10/100/1000 Etherneti pordiga.

Mida edasi teha
Olete valmis ühendama liinikaartide liidese pordid võrguga.

Moodulportide adapterite paigaldamine ja eemaldamine

Järgmised jaotised kirjeldavad, kuidas MPA-d paigaldada või eemaldada:

Moodulportide adapterite käsitsemine

Iga moodulporti adapteri (MPA) trükkplaat on paigaldatud metallkandjale ja on tundlik elektrostaatilise lahenduse (ESD) kahjustuste suhtes.

Käsitlege alati MPA-d kandja servade ja käepideme abil; ärge kunagi puudutage MPA komponente või konnektori tihvte (vt allolevat joonist).
Kui pesa pole kasutusel, peab tühi MPA pesa täiteaine täitma tühja pesa, et ruuter või lüliti vastaks elektromagnetiliste häirete (EMI) emissiooninõuetele ja võimaldaks õige õhuvoolu läbi paigaldatud moodulite. Kui plaanite paigaldada MPA pesa, mis pole kasutusel, peate esmalt eemaldama tühiku.

1. Trükkplaat
2. Metallkandja
3. Maandusrihm

Võrgusisene sisestamine ja eemaldamine

Cisco IOS XR tarkvara versioon 6.6.1 ja uuemad toetavad Cisco NCS 5500 seeria moodulportide adapterite (MPA-de) võrgusisest sisestamist ja eemaldamist (OIR).
Cisco NCS 5500 seeria moodulportide adapterid (MPA-d) toetavad võrgusisest sisestamist ja eemaldamist (OIR). Moodulportide adaptereid (MPA-sid) saab sisestada või eemaldada sõltumatult moodulliinikaardist (MLC). Toetatud on ka paigaldatud moodulportide adapteritega (MPA-dega) MLC OIR.
Moodulportide adapterid (MPA-d) toetavad järgmisi OIR-i tüüpe:

• Pehme OIR
  Pehme OIR kasutab IOS XR käske hw-module subslot rack/slot/subslot reload, hw-module subslot rack/slot/subslot shutdown ja no hw-module subslot rack/slot/subslot shutdown võrgusisese sisestamise ja eemaldamise lõpuleviimiseks.
• Hallatud OIR
  Moodulportide adapterite (MPA-de) hallatud võrgusisene sisestamine ja eemaldamine koosneb järgmistest sammudest:
  • Lülitage MPA välja käsuga hw-module subslot rack/slot/subslot shutdown.
  • Kinnitage, et LED-id on muutunud rohelisest väljalülitatuks.
  • Käivitage käsk do show platform, et veenduda, et eemaldatav MPA on keelatud olekus.
  • Eemaldage füüsiliselt asendatav MPA. Pärast MPA pesa sisestamist pingutage 10 sekundi jooksul paremal küljel asuvat MPA kruvi. Veenduge, et pingutate esmalt parempoolset kruvi ja seejärel vasakpoolset.

Märkus
Pingutage MPA kinnituskruvid 10 sekundi jooksul. Vastasel juhul lülitub MPA välja ja läheb olekusse Disabled (Keelatud). MPA taastamiseks pingutage mõlemad kinnituskruvid ja seejärel käivitage käsk hw-module subslot rack/slot/subslot reload.

• Viige MPA uuesti üles käsuga no hw-module subslot rack/slot/subslot shutdown.

Moodulportide adapteri paigaldamine ja eemaldamine

See jaotis sisaldab samm-sammult juhiseid moodulportide adapteri (MPA) eemaldamiseks ja paigaldamiseks NC55-MOD-A-S ja NC55-MOD-A-SE-S moodulliinikaardile (MLC).
Märkus
Pärast MPA pesa eemaldamist oodake 60 sekundit, enne kui MPA uuesti sisestate.
Märkus
Pärast mõlema väljutusspiraali lahti keeramist oodake 15 sekundit, enne kui eemaldate MPA pesa.
MPA eemaldamiseks ja paigaldamiseks tehke järgmist:

1. MPA sisestamiseks leidke MLC seest juhtsiinid, mis hoiavad MPA paigal. Need asuvad MPA pesa vasakus ja paremas alanurgas ja on umbes tolli võrra süvistatud.
2. Libistage MPA ettevaatlikult MLC sisse, kuni MPA on kindlalt MPA liidese konnektoris. Kui MPA on täielikult paigas, võib see olla pisut esipaneeli taga.
   Märkus
   MPA libiseb pesa sisse kergesti, kui see on siinidel õigesti joondatud. Kui MPA ei libise kergesti, ÄRGE suruge seda. Eemaldage MPA ja asetage see ümber, pöörates erilist tähelepanu sellele, et see siinidele kinnituks. Lükake MPA pessa, kuni kuulete klõpsatust. Jätkake MPA edasist lükkamist, kuni kuulete teist klõpsatust. MPA on täielikult paigas alles pärast teise klõpsatuse kuulmist.
3. Kui MPA on korralikult paigas, kasutage MPA kinnituskruvide pingutamiseks nr 2 Phillipsi kruvikeerajat. Veenduge, et pingutate esmalt parempoolset kruvi ja seejärel vasakpoolset.
   Märkus
   Pingutage MPA kinnituskruvid 10 sekundi jooksul. Vastasel juhul lülitub MPA välja ja läheb olekusse Disabled (Keelatud). MPA taastamiseks pingutage mõlemad kinnituskruvid ja seejärel käivitage käsk hw-module subslot rack/slot/subslot reload.
   Märkus
   Vältige MPA kinnituskruvide liigset pingutamist MPA paigaldamisel. Pingutage MPA kinnituskruvid pöördemomendiga 6 +/- 0,5 toll-naela.
4. MPA MLC-st eemaldamiseks kasutage MPA kinnituskruvide lahti keeramiseks nr 2 Phillipsi kruvikeerajat. Veenduge, et keerate esmalt parempoolse kruvi lahti ja seejärel vasakpoolse.
5. Haarake MPA-st ja tõmmake MPA MLC-st välja. (Olete MPA-st kaablid juba lahti ühendanud.)

Tolmukorkide paigaldamine

Paigaldage tolmukorgid, et kaitsta kasutamata või ühendamata optilisi porte.

Kaitske transiiveri porte, sisestades puhtad tolmukorgid kõikidesse portidesse, mis pole kasutusel ja millesse pole optilisi mooduleid ühendatud. Kui optilised moodulid on ühendatud, kuid pole kasutusel, tuleks kasutada optiliste moodulitega kaasas olnud tolmukorke, et kaitsta optilise mooduli TX ja RX pindu. Enne kiudkaablite tagasi ühendamist teise mooduli optiliste portidega puhastage kindlasti kiudude optilised pinnad. Tolmukorgid kaitsevad porte võimalike EMI häirete eest ja väldivad ka tolmu kogunemisest tingitud saastumist. EMI häirete nõuete täitmiseks peate kasutama metallist tolmukorke, kui pordid pole optiliste moodulite poolt kasutusel.
Järgmine loend sisaldab iga porditüübi jaoks saadaval olevate tolmukorkide toote ID-sid (PID):

PID	Kirjeldus
NC55-SFP-DCAP(=)	Cisco NCS5500 seeria tolmukate SFP/ZSFP jaoks (Kogus: 1 komplekti kohta)
NC55-QSFP-DCAP(=)	Cisco NCS5500 seeria tolmukate QSFP/ZQSFP jaoks (Kogus: 1 komplekti kohta)
NC55-CFP2-DCAP(=)	Cisco NCS5500 seeria tolmukate CFP2 jaoks (Kogus: 1 komplekti kohta)

Märkus
Tolmukorke saab Ciscost eraldi tellida ja need on saadaval mitmesuguste sisend-/väljundkonnektorite jaoks.

Tolmukorgi paigaldamiseks toimige järgmiselt:

1. Hoidke tolmukorgist selle käepidemest.
2. Sisestage tolmukork sobivatesse kasutamata portidesse (SFP, QSFP, CFP2).

Transiivermoodulite paigaldamine ja eemaldamine

SFP-moodulite paigaldamine ja eemaldamine

Enne SFP- või SFP+-mooduli eemaldamist või paigaldamist lugege selles jaotises olevat paigaldusteavet.

Väide 1051 – Laserikiirgus
Lahtiühendatud kiududest või pistikutest võib eralduda nähtamatut laserikiirgust. Ärge vahtige kiiri ega vaadake otse optiliste instrumentidega.

Kaitske liinikaarti, sisestades optilise mooduli korpusesse puhta SFP/SFP+-mooduli korpuse katte (näidatud alloleval joonisel), kui SFP- või SFP+-moodulit pole paigaldatud.

Kaitske SFP- või SFP+-mooduleid, sisestades neisse pärast kaablite eemaldamist puhtad tolmukatted. Puhastage kindlasti kiudkaablite optilised pinnad enne, kui ühendate need uuesti mõne teise mooduli optiliste portidega. Vältige tolmu ja muude saasteainete sattumist oma SFP- või SFP+-moodulite optilistesse portidesse, sest optika ei tööta tolmu takistamisel korrektselt.

Soovitame tungivalt, et te ei paigaldaks ega eemaldaks SFP- või SFP+-moodulit, kui selle külge on ühendatud kiudoptilised kaablid, kuna on oht kahjustada kaablit, kaabli pistikut või mooduli optilisi liideseid. Enne SFP- või SFP+-mooduli eemaldamist või paigaldamist ühendage lahti kõik kaablid. Mooduli eemaldamine ja sisestamine võib lühendada selle kasulikku eluiga, seega ei tohiks mooduleid eemaldada ja sisestada rohkem kui hädavajalik.
Märkus
SFP- või SFP+-mooduli paigaldamisel peaks olema kuulda klõpsatust, kui mooduli põhjas olev kolmnurkne tihvt klõpsatab pistikupesas olevasse auku. Klõpsatus näitab, et moodul on pistikupesas õigesti paigas ja kinnitatud. Veenduge, et moodulid on täielikult paigas ja kinnitatud neile määratud liinikaardi pistikupesades, vajutades kindlalt igale SFP- või SFP+-moodulile.

Käepidemega SFP- või SFP+-moodul

Käepidemega SFP- või SFP+-moodulil on käepide, mida kasutate mooduli eemaldamiseks või paigaldamiseks (vt allolevat joonist).

Käepidemega SFP- või SFP+-mooduli paigaldamine

Seda tüüpi SFP- või SFP+-mooduli paigaldamiseks toimige järgmiselt.

Protseduur

1. Kinnitage ESD-d vältiv randme- või jalarihm ja järgige selle kasutusjuhendit.
2. Enne SFP-mooduli sisestamist sulgege käepide.
3. Joondage SFP-moodul pordiga ja libistage see porti (vt allolevat joonist).


Märkus
SFP- või SFP+-mooduli paigaldamisel peaks olema kuulda klõpsatust, kui SFP-mooduli põhjas olev kolmnurkne tihvt klõpsatab pistikupesas olevasse auku. See klõpsatus näitab, et moodul on pistikupesas õigesti paigas ja kinnitatud. Veenduge, et SFP-moodulid on täielikult paigas ja kinnitatud neile määratud liinikaardi pistikupesades, vajutades kindlalt igale SFP-moodulile.

Käepidemega SFP- või SFP+-mooduli eemaldamine

Seda tüüpi SFP- või SFP+-mooduli eemaldamiseks toimige järgmiselt.

Protseduur

1. Kinnitage ESD-d vältiv randme- või jalarihm ja järgige selle kasutusjuhendit.
2. Ühendage lahti ja eemaldage kõik liidesekaablid portidest; pange tähele kaablite praeguseid ühendusi liinikaardi portidega.
3. Avage SFP-mooduli käepide oma nimetissõrmega, nagu on näidatud alloleval joonisel. Kui käepide on blokeeritud ja te ei saa selle avamiseks kasutada oma nimetissõrme, kasutage käepideme avamiseks väikest lameda teraga kruvikeerajat või muud pikka, kitsast instrumenti.
4. Haarake SFP-moodulist pöidla ja nimetissõrme vahel ning eemaldage see ettevaatlikult pordist, nagu on näidatud alloleval joonisel.
   Märkus
   See toiming tuleb sooritada esimesel korral. Pärast kõigi portide täitmist ei pruugi see olla võimalik.

5. Asetage eemaldatud SFP-moodul antistaatilisele matile või asetage see kohe staatilisse kaitsekotti, kui plaanite selle tehasesse tagastada.
6. Kaitske oma liinikaarti, sisestades optilise mooduli korpusesse puhtad SFP-mooduli korpuse katted, kui SFP-moodulit pole paigaldatud.

QSFP-transiivermoodulite paigaldamine ja eemaldamine

Märkus
Selles jaotises viitab QSFP QSFP+-, QSFP28- ja QSFP-DD-le. Optiliste transiiverite kohta lisateabe saamiseks vaadake Cisco OpticalTransceiver Handling Guide'i.
See jaotis sisaldab neljakordse väikese vormiteguriga ühendatava (QSFP) transiivermooduli paigaldus-, kaabeldus- ja eemaldamisjuhiseid. Moodulid on kiirvahetatavad sisend-/väljundseadmed (I/O), mis ühendavad süsteemi mooduli pordi elektriskeemi kas vase- või kiudoptilise võrguga.
Järgmisel joonisel on näidatud 400-gigabitine QSFP-DD-transiivermoodul.

1. Tõmbelapp
2. QSFP-DD-transiiveri korpus
3. Elektriühendus mooduli skeemiga

Väide 1079 – Kuum pind
See ikoon on kuuma pinna hoiatus. Kehavigastuste vältimiseks ärge puudutage ilma korraliku kaitseta.

Nõutavad tööriistad ja seadmed

Transiivermoodulite paigaldamiseks vajate järgmisi tööriistu:

• Randmerihm või muu isiklik maandusseade, et vältida ESD-juhtumeid.
• Antistaatiline matt või antistaatiline vaht, millele transiiver asetada.
• Kiudoptilise otsapinna puhastusvahendid ja kontrollseadmed.

Teavet kiudoptiliste ühenduste kontrollimise ja puhastamise kohta leiate jaotisest Transiiverite ja optiliste kaablite hooldus.

QSFP-transiivermooduli paigaldamine

QSFP-transiivermoodul on staatiliselt tundlik seade. Kasutage alati ESD-randmerihma või sarnast individuaalset maandusseadet, kui käsitsete QSFP-transiivermooduleid või puutute kokku süsteemimoodulitega.
QSFP-transiivermoodulil on tõmbelapiga riiv. QSFP-transiivermooduli paigaldamiseks toimige järgmiselt:

Protseduur

1. Kinnitage ESD-randmerihm enda külge ja šassii või raami korralikult maandatud punkti külge.
2. Eemaldage transiivermoodul selle kaitsepakendist.
3. Kontrollige transiivermooduli korpuse sildilt, kas teil on oma võrgu jaoks õige mudel. Ärge eemaldage tolmukorki enne, kui olete valmis võrguliidese kaablit ühendama. Tolmukorki piltidel ei ole näidatud.
4. Hoidke transiiverit tõmbelapist nii, et identifikaatorisilt oleks ülaosas.
5. Joondage transiivermoodul mooduli transiiveri pesa ava ette ja libistage transiiver ettevaatlikult pesasse, kuni transiiver puutub kokku pesa elektrilise pistikuga (vt allolevat joonist).

6. Vajutage pöidlaga kindlalt transiivermooduli esiküljele, et transiiver täielikult mooduli transiiveri pesasse kinnitada (vt allolevat joonist).

   Kui riiv pole täielikult haakunud, võite transiivermooduli kogemata lahti ühendada.


Optilise võrgukaabli ühendamine

Enne alustamist
Enne tolmukorkide eemaldamist ja optiliste ühenduste loomist järgige neid juhiseid:

• Hoidke kaitsetolmu pistikud lahtiühendatud kiudoptilise kaabli pistikutes ja transiiveri optilistes avades kuni ühenduse loomise valmiduseni.
• Kontrollige ja puhastage MPO-pistiku otsapinnad vahetult enne ühenduste loomist. Täielikku teavet kiudoptiliste ühenduste kontrollimise ja puhastamise kohta leiate dokumendist Kiudoptiliste ühenduste kontrollimise ja puhastamise protseduurid.
• Kiudoptilise kaabli ühendamiseks või lahtiühendamiseks haarake MPO-pistikust ainult korpuse küljest.

Märkus
QSFP-transiivermoodulid on kodeeritud, et vältida vale sisestamist.
Märkus
Optiliste QSFP-transiiverite mitmekiulised pealesurutavad (MPO) pistikud toetavad võrguliidese kaableid kas füüsilise kontakti (PC) või ülitäpse füüsilise kontakti (UPC) lameda poleeritud esiküljega. Optiliste QSFP-transiiverite MPO-pistikud ei toeta võrguliidese kaableid nurga all poleeritud kontakti (APC) esiküljega.

Protseduur

1. Eemaldage tolmukorgid optilise võrguliidese kaabli MPO-pistikutelt. Salvestage tolmukorgid edaspidiseks kasutamiseks.
2. Kontrollige ja puhastage MPO-pistiku kiudoptilised otsapinnad.
3. Eemaldage tolmukorgid transiivermooduli optilistest avadest.
4. Ühendage võrguliidese kaabli MPO-pistikud kohe transiivermooduliga (vt allolevat joonist).


QSFP-transiivermooduli eemaldamine

QSFP-transiivermoodul on staatiliselt tundlik seade. Kasutage alati ESD-randmerihma või sarnast individuaalset maandusseadet, kui käsitsete transiivermooduleid või puutute kokku moodulitega.
QSFP-transiivermooduli eemaldamiseks toimige järgmiselt:

Protseduur

1. Ühendage võrguliidese kaabel transiiveri pistikust lahti.
2. Sisestage tolmukork kohe transiiveri optilisse avasse.
3. Haarake tõmbelapist ja tõmmake õrnalt, et transiiver pesast vabastada.

4. Libistage transiiver pesast välja.
5. Asetage transiivermoodul antistaatilisse kotti.

CFP2-moodulite paigaldamine ja eemaldamine

Enne CFP2-mooduli eemaldamist või paigaldamist lugege selles jaotises olevat paigaldusteavet.

Väide 1051 – Laserikiirgus
Lahtiühendatud kiududest või pistikutest võib eralduda nähtamatut laserikiirgust. Ärge vahtige kiiri ega vaadake otse optiliste instrumentidega.

CFP2-moodul on staatiliselt tundlik seade. Kasutage alati ESD-randmerihma või sarnast individuaalset maandusseadet, kui käsitsete CFP2-mooduleid või puutute kokku moodulitega.

CFP2-mooduli paigaldamine

CFP2-mooduli paigaldamiseks toimige järgmiselt:

Protseduur

1. Kinnitage ESD-d vältiv randme- või jalarihm ja järgige selle kasutusjuhendit.
2. Joondage CFP2-moodul liinikaardi transiiveri pordi pesaga.

3. Libistage CPT2-moodul sisse, kuni EMI-tihendi äärik puutub kokku liinikaardi esipaneeliga.
4. Vajutage pöidlaga kindlalt CFP2-mooduli esiküljele, et see täielikult transiiveri pesasse kinnitada.
   CFP2-moodul on pesasse õigesti kinnitatud, kui selle esipinnale, piki keskjooni, rakendatakse sümmeetrilist jõudu vähemalt 80 N. Mõlemal ühendatava seadme küljel olevad lukustusmehhanismid peaksid olema täielikult haakunud ja elektrilised pistikud peaksid olema täielikult ühendatud.

5. Kui olete valmis võrgukaabli liidest ühendama, eemaldage tolmukorgid ning kontrollige ja puhastage kiudpistiku otsapinnad ning seejärel ühendage võrguliidese kaabli pistikud kohe CFP2-mooduli optilistesse avadesse.
   Märkus
   Online-sisestamine ja -eemaldamine (OIR): Kui sisestate CFP2-mooduli, mis on konfigureeritud kiirusele 150 Gbps (8 QAM), tekib mõlema optikakontrolleri laser-sisselülitamise protsessis kõikumiste tõttu viivitus. Selle laser-sisselülitamise protsessi lõpuleviimiseks võib kuluda kuni 120 sekundit.

CFP2-mooduli eemaldamine

CFP2-mooduli eemaldamiseks toimige järgmiselt:

Protseduur

1. Kinnitage ESD-d vältiv randme- või jalarihm ja järgige selle kasutusjuhendit.
2. Ühendage lahti ja eemaldage kõik liidesekaablid portidest; pange tähele kaablite praeguseid ühendusi liinikaardi portidega.
3. Avage CFP2-mooduli käepide oma nimetissõrmega. Kui käepide on blokeeritud ja te ei saa selle avamiseks kasutada oma nimetissõrme, kasutage käepideme avamiseks väikest lameda teraga kruvikeerajat või muud pikka, kitsast instrumenti.
4. Haarake CFP2-moodulist pöidla ja nimetissõrme vahel ning eemaldage see ettevaatlikult pordist.
5. Asetage eemaldatud CFP2-moodul antistaatilisele matile või asetage see kohe staatilisse kaitsekotti, kui plaanite selle tehasesse tagastada.

Ühendage liidese pordid

Võrguühenduse loomiseks saate ühendada liinikaartidel olevaid optilisi liidese porte teiste seadmetega.

Ühendage kiudoptiline port võrguga

Olenevalt kasutatavast liinikaardi mudelist saate kasutada kas QSFP+ või QSFP28 transiivereid. Mõned transiiverid töötavad kiudoptiliste kaablitega, mille kinnitate transiiverite külge, ja teised transiiverid töötavad eelnevalt kinnitatud vaskkaablitega. Pordi jaoks kiudoptiliste kaablite paigaldamisel peate paigaldama SFP transiiverid 1-gigabitiste optiliste portide jaoks või SFP+ transiiverid 10-gigabitiste optiliste portide jaoks või QSFP+ transiiverid 100-gigabitiste portide jaoks enne kiudoptilise kaabli paigaldamist transiiveritesse.

Transiiveri eemaldamine ja paigaldamine võib lühendada selle kasulikku eluiga. Ärge eemaldage ja sisestage transiivereid rohkem kui on hädavajalik. Soovitame kaablid lahti ühendada enne transiiverite paigaldamist või eemaldamist, et vältida kaabli või transiiveri kahjustamist.

Ühendage optilised pordid võrgust lahti

Kui teil on vaja kiudoptilised transiiverid eemaldada, peate enne transiiveri pordist eemaldamist kõigepealt eemaldama kiudoptilised kaablid transiiveri küljest.

Transiiverite ja optiliste kaablite hooldus

Kõrge signaalitäpsuse säilitamiseks ja pistikute kahjustamise vältimiseks tuleb transiivereid ja kiudoptilisi kaableid hoida puhtana ja tolmuvabana. Nõrgenemine (valguse kadu) suureneb saastumise tõttu ja peaks olema alla 0,35 dB.
Kiudoptiliste ühenduste kontrolli- ja puhastusprotsesside kohta vaadake dokumenti Inspection and Cleaning Procedures for Fiber-Optic Connections.

Seadistage kanga ribalaiuse lävend

Kanga ribalaius viitab iga NPU ja kõigi saadaolevate kangakaartide vahel aktiivsete kangalinkide ja saadaolevate linkide koguarvu protsendile. Kanga ribalaiuse algoritm jälgib aktiivsete linkide arvu iga liinikaardi kõigil NPU-del ja lülitab liinikaardi liidesed sisse või välja. Kui aktiivsete linkide arv ületab lävendi, lülitab algoritm kõik liidesed sisse ja kui aktiivsete linkide arv on väiksem kui lävend - 2, lülitatakse liidesed välja. Seda väärtust -2 kasutatakse sagedaste klappide vältimiseks. Väärtus näitab, et allatoomise lävend on hoitud 2 kangalinki ASIC kohta alla ülestoomise lävendi.
Märkus
Kõik liinikaardi liidesed lülitatakse välja isegi siis, kui üks NPU linkidest on alla nõutava lävendi ja lülitatakse sisse alles pärast seda, kui kõik selle liinikaardi NPU lingid on üle konfigureeritud ribalaiuse lävendi. Kanga ribalaiuse algoritm ei ole kohaldatav ainult NPU-ga fikseeritud seadmetele, kus kangalingid ei ole ühendatud.
Ribalaiuse lävend toimib kontrollpunktina, et tagada märkimisväärne ribalaiuse kättesaadavus liikluse kandmiseks kangakaartidele. Ribalaiuse lävendi konfigureerimiseks kasutage järgmisi käske:

Märkus
Ribalaiuse lävendi konfiguratsioon jõustub ainult kangalingiga seotud tegevuse korral.
Kasutaja saab määrata lävendi väärtuse alates 10-st ja 10-kaupa. Vaikimisi on 10%.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Cisco NCS 5500 seeria käsiraamat

Saadaolevad keeled
