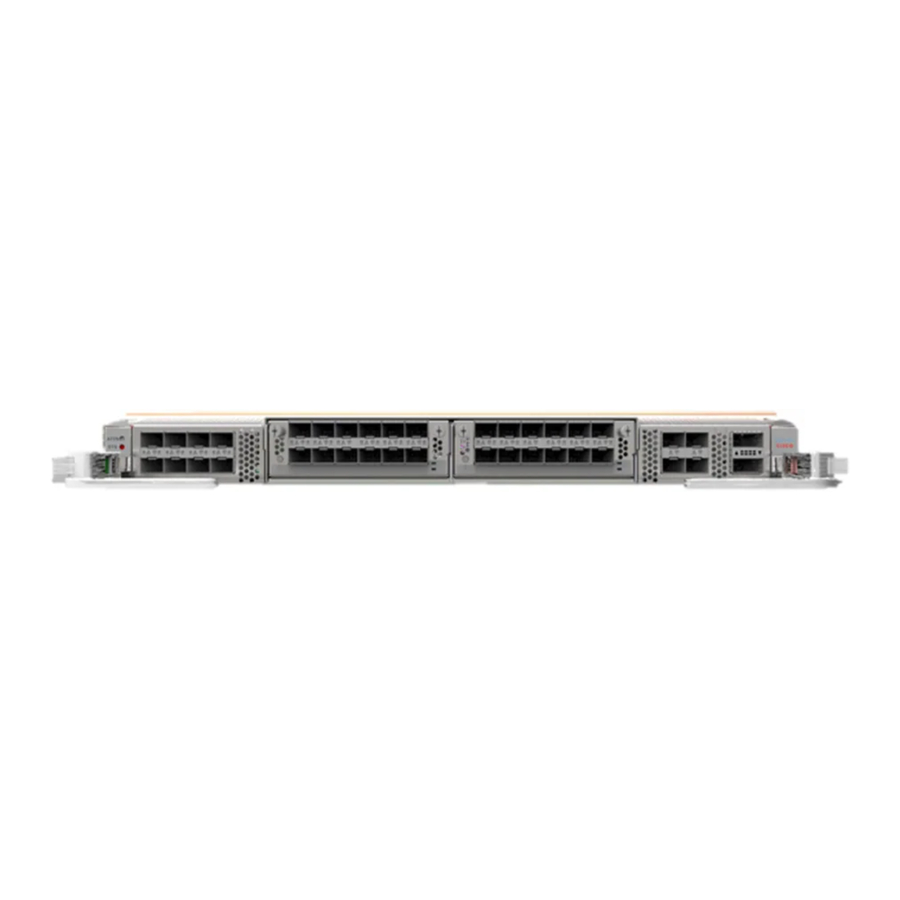

Cisco NCS 5500 -sarjan käsikirja

Porttiliitäntöjen ohjeet

Alustasta ja asennetuista linjakorteista riippuen voit käyttää Quad Small Form-Factor Pluggable Plus (QSFP+)-, QSFP28-, QSFP-DD-, SFP-, SFP+-, CFP2-, CFP-DCO- ja RJ-45-liittimiä linjakorttien porttien yhdistämiseen muihin verkkolaitteisiin.
Estä valokaapeleiden vaurioituminen, kun asennat lähetin-vastaanottimen linjakorttiin. Suosittelemme, että irrotat lähetin-vastaanottimen valokaapeleista. Irrota kaapeli lähetin-vastaanottimesta, ennen kuin irrotat lähetin-vastaanottimen reitittimestä. Voit vaihtaa tai irrottaa kaapelin irrottamatta lähetin-vastaanotinta.
Voit maksimoida lähetin-vastaanottimien ja optisten kaapeleiden tehokkuuden ja käyttöiän seuraavilla toimenpiteillä:

• Käytä ESD:tä estävää ranneketta, joka on yhdistetty maahan, kun käsittelet lähetin-vastaanottimia. Reititin on tyypillisesti maadoitettu asennuksen aikana ja siinä on ESD-portti, johon voit liittää rannekkeen.
• Älä irrota ja aseta lähetin-vastaanotinta useammin kuin on tarpeen. Toistuvat irrotukset ja asennukset voivat lyhentää sen käyttöikää.
• Pidä lähetin-vastaanottimet ja valokaapelit puhtaina ja pölyttöminä, jotta signaalin tarkkuus säilyy korkeana ja liittimet eivät vahingoitu. Vaimennus (valon menetys) kasvaa kontaminaation myötä, ja sen pitäisi olla alle 0,35 dB.
  • Puhdista nämä osat ennen asennusta, jotta pöly ei naarmuta valokaapelin päitä.
  • Puhdista liittimet säännöllisesti. Puhdistustiheys riippuu ympäristöstä. Puhdista liittimet myös silloin, kun ne ovat alttiina pölylle tai niitä kosketetaan vahingossa. Sekä märkä- että kuivapuhdistusmenetelmät voivat olla tehokkaita. Katso lisätietoja toimipaikkasi valokuituliitäntöjen puhdistusmenettelyistä.
  • Älä koske liittimien päihin. Päiden koskettaminen voi jättää sormenjälkiä ja aiheuttaa muuta kontaminaatiota.
• Tarkista säännöllisesti pölyn ja vaurioiden varalta. Jos epäilet vaurioita, puhdista ja tarkista kuidun päät mikroskoopilla selvittääksesi, onko vaurioita tapahtunut.

Lausunto 1051 – Laser Radiation (Laser-säteily)
Näkymätöntä lasersäteilyä voi säteillä irrotetuista kuiduista tai liittimistä. Älä tuijota säteitä tai katso suoraan optisilla laitteilla.

Konsolin liittäminen reitittimeen

Ennen kuin luot verkonhallintayhteyden reitittimelle tai liität reitittimen verkkoon, sinun on luotava paikallinen hallintayhteys konsolipäätteen kautta ja määritettävä reitittimelle IP-osoite. Voit myös käyttää konsolia seuraaviin toimintoihin, joista jokaisen voi suorittaa hallintaliittymän kautta, kun olet muodostanut yhteyden:

• Määritä reititin komentoriviliittymän (CLI) avulla.
• Valvo verkkojen tilastoja ja virheitä.
• Määritä Simple Network Management Protocol (SNMP) -agentin parametrit.
• Lataa ohjelmistopäivityksiä.

Luot tämän paikallisen hallintayhteyden reittiprosessorikortin asynkronisen sarjaportin ja asynkroniseen tiedonsiirtoon kykenevän konsolilaitteen välille. Yleensä voit käyttää tietokonepäätettä konsolilaitteena. Reittiprosessorikorteissa käytät konsolin sarjaporttia.
Huomautus
Ennen kuin voit liittää konsoliportin tietokonepäätteeseen, varmista, että tietokonepääte tukee VT100-pääte-emulointia. Pääte-emulointiohjelmisto mahdollistaa tiedonsiirron reitittimen ja tietokoneen välillä asennuksen ja määrityksen aikana.

Ennen aloittamista

• Reititin on asennettava kokonaan telineeseen, liitettävä virtalähteeseen ja maadoitettava.
• Konsoli-, hallinta- ja verkkoyhteyksiin tarvittavat kaapelit on oltava saatavilla.
  • RJ-45-siirtokaapeli ja DB9F/RJ-45-sovitin sisältyvät reitittimen lisävarustepakkaukseen.
  • Verkkokaapelointi on jo reititetty asennetun reitittimen sijaintiin.

Menettely

1. Määritä konsolilaite vastaamaan seuraavia portin oletusominaisuuksia:
   • 9600 baudia
   • 8 databittiä
   • 1 pysäytysbitti
   • Ei pariteettia
2. Liitä RJ-45-siirtokaapeli CONSOLE SERIAL PORT -sarjaporttiin.
   Löydät tämän kaapelin lisävarustepakkauksesta.
3. Reititä RJ-45-siirtokaapeli kaapelinohjausjärjestelmän keskiraon kautta ja sitten konsoliin tai modeemiin. Liitä RJ-45-siirtokaapelin toinen pää konsoliin tai modeemiin.
4. Jos konsoli tai modeemi ei voi käyttää RJ-45-liitäntää, käytä reitittimen lisävarustepakkauksessa olevaa DB-9F/RJ-45F PC -päätesovitinta. Vaihtoehtoisesti voit käyttää RJ-45/DSUB F/F- tai RJ-45/DSUB R/P -sovitinta, mutta sinun on hankittava kyseiset sovittimet.

Seuraavat toimenpiteet
Olet valmis luomaan reitittimen alkumäärityksen (katso kohta Reitittimen alkumäärityksen luominen).

Hallintaliittymän yhdistäminen

Reittiprosessorin hallintaportti (MGMT ETH) tarjoaa erillisen hallinnan, jonka avulla voit käyttää komentoriviliittymää (CLI) reitittimen hallintaan sen IP-osoitteen kautta. Tämä portti käyttää 10/100/1000 Ethernet -yhteyttä RJ-45-liittymällä.
Huomautus
Kaksoisreittiprosessorin reitittimessä voit varmistaa, että aktiivinen reittiprosessorikortti on aina yhdistetty verkkoon liittämällä molempien reittiprosessorikorttien hallintaliittymän verkkoon. Eli voit suorittaa tämän tehtävän jokaiselle reittiprosessorikortille. Kun reittiprosessorikortti on aktiivinen, reitittimessä on automaattisesti hallintaliittymä, joka on käynnissä ja käytettävissä verkosta.

IP-osoitteiden ristiriitojen välttämiseksi älä liitä MGMT 10/100/1000 Ethernet -porttia ennen alkumäärityksen suorittamista. Lisätietoja on kohdassa Reitittimen alkumäärityksen luominen.

Ennen aloittamista
Sinun on suoritettava reitittimen alkumääritys (katso kohta Reitittimen alkumäärityksen luominen).

Menettely

1. Liitä modulaarinen RJ-45 UTP -kaapeli reittiprosessorikortin MGMT ETH -porttiin.
2. Reititä kaapeli kaapelinohjausjärjestelmän keskiraon kautta.
3. Liitä kaapelin toinen pää verkkolaitteen 10/100/1000 Ethernet -porttiin.

Seuraavat toimenpiteet
Olet valmis yhdistämään linjakorttien liitäntäportit verkkoon.

Modulaaristen porttisovittimien asentaminen ja irrottaminen

Seuraavissa osioissa kuvataan, miten MPA asennetaan tai irrotetaan:

Modulaaristen porttisovittimien käsittely

Jokainen modulaarinen porttisovitin (MPA) -piirilevy on asennettu metallikiinnikkeeseen ja on herkkä elektrostaattiselle purkaukselle (ESD).

Käsittele MPA:ta aina kiinnikkeen reunoista ja kahvasta. Älä koskaan koske MPA:n komponentteihin tai liittimen nastoihin (katso alla oleva kuva).
Kun paikka ei ole käytössä, tyhjän MPA-paikan täytepaneelin on täytettävä tyhjä paikka, jotta reititin tai kytkin voi täyttää sähkömagneettisia häiriöitä (EMI) koskevat vaatimukset ja jotta asennettujen moduulien yli virtaa oikea ilmavirta. Jos aiot asentaa MPA:n paikkaan, joka ei ole käytössä, sinun on ensin irrotettava tyhjä paneeli.

1. Painettu piirilevy
2. Metallikiinnike
3. Maadoitushihna

Online-lisäys ja -poisto

Cisco IOS XR -ohjelmiston versio 6.6.1 ja uudemmat versiot tukevat Cisco NCS 5500 -sarjan modulaaristen porttisovittimien (MPA) online-lisäystä ja -poistoa (OIR).
Cisco NCS 5500 -sarjan modulaariset porttisovittimet (MPA) tukevat online-lisäystä ja -poistoa (OIR). Modulaariset porttisovittimet (MPA) voidaan lisätä tai poistaa itsenäisesti modulaarisesta linjakortista (MLC). Myös asennetuilla modulaarisilla porttisovittimilla (MPA) varustetun MLC:n OIR-toimintoa tuetaan.
Modulaariset porttisovittimet (MPA) tukevat seuraavia OIR-tyyppejä:

• Pehmeä OIR
  Pehmeä OIR käyttää IOS XR -komentoja hw-module subslot teline/paikka/alapaikka reload, hw-module subslot teline/paikka/alapaikka shutdown ja no hw-module subslot teline/paikka/alapaikka shutdown online-lisäyksen ja -poiston suorittamiseen.
• Hallittu OIR
  Modulaaristen porttisovittimien (MPA) hallittu online-lisäys ja -poisto koostuu seuraavista vaiheista:
  • Sammuta MPA komennolla hw-module subslot teline/paikka/alapaikka shutdown.
  • Varmista, että LED-valot ovat muuttuneet vihreästä pois päältä.
  • Suorita komento do show platform varmistaaksesi, että poistettava MPA on poissa käytöstä -tilassa.
  • Poista vaihdettava MPA fyysisesti.
  • Aseta korvaava MPA fyysisesti. Kun olet asettanut MPA:n paikkaan, kiristä oikealla puolella oleva MPA-ruuvi 10 sekunnin kuluessa. Varmista, että kiristät ensin oikeanpuoleisen ruuvin ja sitten vasemmanpuoleisen.

Huomautus
Kiristä MPA:n kiinnitysruuvit 10 sekunnin kuluessa. Muuten MPA sammuu ja siirtyy Disabled (Poistettu käytöstä) -tilaan. Voit palauttaa MPA:n kiristämällä molemmat kiinnitysruuvit ja suorittamalla sitten komennon hw-module subslot teline/paikka/alapaikka reload.

• Palauta MPA toimintatilaan komennolla no hw-module subslot teline/paikka/alapaikka shutdown.

Modulaarisen porttisovittimen asennus ja irrotus

Tässä osiossa on vaiheittaiset ohjeet modulaarisen porttisovittimen (MPA) irrottamiseen ja asentamiseen NC55-MOD-A-S- ja NC55-MOD-A-SE-S-modulaariseen linjakorttiin (MLC).
Huomautus
Kun olet irrottanut MPA:n paikasta, odota 60 sekuntia ennen MPA:n asettamista takaisin.
Huomautus
Kun olet irrottanut molemmat ulostyöntöruuvit, odota 15 sekuntia ennen MPA:n irrottamista paikasta.
Poista ja asenna MPA seuraavasti:

1. MPA:n asettamista varten paikanna MLC:n sisällä olevat ohjauskiskot, jotka pitävät MPA:n paikallaan. Ne ovat MPA-paikan vasemmassa alakulmassa ja oikeassa alakulmassa, ja ne on upotettu noin tuuman.
2. Liu’uta MPA varovasti kokonaan MLC:hen, kunnes MPA on tukevasti MPA-liittymäliittimessä. Kun MPA on täysin paikallaan, se voi olla hieman etulevyn takana.
   Huomautus
   MPA liukuu helposti paikkaan, jos se on oikein kohdistettu kiskoille. Jos MPA ei liu’u helposti, ÄLÄ pakota sitä. Irrota MPA ja aseta se uudelleen paikalleen kiinnittäen huomiota sen kiinnittämiseen kiskoille. Työnnä MPA:ta paikan sisään, kunnes kuulet napsahduksen. Jatka MPA:n työntämistä edelleen, kunnes kuulet toisen napsahduksen. MPA on täysin paikallaan vasta, kun toinen napsahdus on kuultu.
3. Kun MPA on kunnolla paikallaan, kiristä MPA:n kiinnitysruuvit ristipääruuvimeisselillä nro 2. Varmista, että kiristät ensin oikeanpuoleisen ruuvin ja sitten vasemmanpuoleisen.
   Huomautus
   Kiristä MPA:n kiinnitysruuvit 10 sekunnin kuluessa. Muuten MPA sammuu ja siirtyy Disabled (Poistettu käytöstä) -tilaan. Voit palauttaa MPA:n kiristämällä molemmat kiinnitysruuvit ja suorittamalla sitten komennon hw-module subslot teline/paikka/alapaikka reload.
   Huomautus
   Vältä MPA:n kiinnitysruuvien liiallista kiristämistä asennettaessa MPA:ta. Kiristä MPA:n kiinnitysruuvit 6 +/- 0,5 tuumaa paunan vääntömomenttiin.
4. MPA:n irrottamiseksi MLC:stä löysää MPA:n kiinnitysruuvit ristipääruuvimeisselillä nro 2. Varmista, että löysäät ensin oikeanpuoleisen ruuvin ja sitten vasemmanpuoleisen.
5. Tartu MPA:han ja vedä MPA ulos MLC:stä. (Olet jo irrottanut kaapelit MPA:sta.)

Pölysuojien asentaminen

Asenna pölysuojat suojaamaan käyttämättömiä tai liittämättömiä optisia portteja.

Suojaa lähetin-vastaanotinportit asettamalla puhtaat pölysuojat kaikkiin portteihin, jotka eivät ole käytössä ja joihin ei ole kytketty optisia moduuleja. Jos optiset moduulit on kytketty, mutta ne eivät ole käytössä, optisten moduulien mukana toimitettuja pölysuojia on käytettävä optisen moduulin TX- ja RX-pintojen suojaamiseen. Muista puhdistaa valokuitukaapeleiden optiset pinnat, ennen kuin kytket ne takaisin toisen moduulin optisiin portteihin. Pölysuojat suojaavat portteja mahdollisilta EMI-häiriöiltä ja välttävät myös pölyn kerääntymisestä johtuvan kontaminaation. EMI-häiriövaatimusten täyttämiseksi sinun on käytettävä metallisia pölysuojia, kun portit eivät ole optisten moduulien käytössä.
Seuraavassa luettelossa on kunkin porttityypin käytettävissä olevien pölysuojien tuotetunnukset (PID):

PID	Kuvaus
NC55-SFP-DCAP(=)	Cisco NCS5500 -sarjan pölysuoja SFP/ZSFP:lle (määrä: 1 per pakkaus)
NC55-QSFP-DCAP(=)	Cisco NCS5500 -sarjan pölysuoja QSFP/ZQSFP:lle (määrä: 1 per pakkaus)
NC55-CFP2-DCAP(=)	Cisco NCS5500 -sarjan pölysuoja CFP2:lle (määrä: 1 per pakkaus)

Huomautus
Pölysuojat ovat tilattavissa erikseen Ciscolta, ja niitä on saatavana erilaisille tulo-/lähtöliittimille.

Pölysuojan asentaminen:

1. Pidä pölysuojaa sen kahvasta.
2. Aseta pölysuoja asianmukaisiin käyttämättömiin portteihin (SFP, QSFP, CFP2).

Asenna ja irrota lähetin-vastaanotinmoduulit

SFP-moduulien asentaminen ja irrottaminen

Lue tämän osion asennustiedot ennen SFP- tai SFP+-moduulin irrottamista tai asentamista.

Lausunto 1051 — Laser-säteily
Irrotetuista kuiduista tai liittimistä voi säteillä näkymätöntä lasersäteilyä. Älä tuijota säteitä tai katso suoraan optisilla instrumenteilla.

Suojaa linjakortti asettamalla puhdas SFP/SFP+-moduulikotelon kansi, joka näkyy alla olevassa kuvassa, optisen moduulin koteloon, kun SFP- tai SFP+-moduulia ei ole asennettu.

Suojaa SFP- tai SFP+-moduulit asettamalla niihin puhtaat pölysuojat kaapelien irrottamisen jälkeen. Muista puhdistaa kuitukaapeleiden optiset pinnat ennen kuin kytket ne takaisin toisen moduulin optisiin portteihin. Vältä pölyn ja muiden epäpuhtauksien pääsyä SFP- tai SFP+-moduuliesi optisiin portteihin, koska optiikka ei toimi oikein, kun pöly tukkii sen.

On erittäin suositeltavaa, että et asenna tai irrota SFP- tai SFP+-moduulia, kun siihen on liitetty valokuitukaapeleita, koska on olemassa vaara vahingoittaa kaapelia, kaapelin liitintä tai moduulin optisia liitäntöjä. Irrota kaikki kaapelit ennen SFP- tai SFP+-moduulin irrottamista tai asentamista. Moduulin irrottaminen ja asettaminen voi lyhentää sen käyttöikää, joten moduuleja ei pidä irrottaa ja asettaa enempää kuin on ehdottoman välttämätöntä.
Huomautus
Kun asennat SFP- tai SFP+-moduulia, sinun pitäisi kuulla napsahdus, kun moduulin pohjassa oleva kolmionmuotoinen nasta napsahtaa vastakkeen reikään. Napsahdus osoittaa, että moduuli on oikein paikallaan ja kiinnitetty vastakkeeseen. Varmista, että moduulit ovat kokonaan paikallaan ja kiinnitettyinä niille määrättyihin vastakkeisiin linjakortissa painamalla tukevasti jokaista SFP- tai SFP+-moduulia.

Kiinnityssalvalla varustettu SFP- tai SFP+-moduuli

Kiinnityssalvalla varustetussa SFP- tai SFP+-moduulissa on salpa, jota käytät moduulin irrottamiseen tai asentamiseen (katso alla oleva kuva).

Kiinnityssalvalla varustetun SFP- tai SFP+-moduulin asentaminen

Asenna tämäntyyppinen SFP- tai SFP+-moduuli seuraavasti:

Menettely

1. Kiinnitä ESD:tä estävä ranne- tai nilkkahihna ja noudata sen käyttöohjeita.
2. Sulje kiinnityssalpa ennen SFP-moduulin asettamista.
3. Kohdista SFP-moduuli portin kanssa ja liu'uta se porttiin (katso alla oleva kuva).


Huomautus
Kun asennat SFP- tai SFP+-moduulia, sinun pitäisi kuulla napsahdus, kun SFP-moduulin pohjassa oleva kolmionmuotoinen nasta napsahtaa vastakkeen reikään. Tämä napsahdus osoittaa, että moduuli on oikein paikallaan ja kiinnitetty vastakkeeseen. Varmista, että SFP-moduulit ovat kokonaan paikallaan ja kiinnitettyinä niille määrättyihin vastakkeisiin linjakortissa painamalla tukevasti jokaista SFP-moduulia.

Kiinnityssalvalla varustetun SFP- tai SFP+-moduulin irrottaminen

Irrota tämäntyyppinen SFP- tai SFP+-moduuli seuraavasti:

Menettely

1. Kiinnitä ESD:tä estävä ranne- tai nilkkahihna ja noudata sen käyttöohjeita.
2. Irrota ja poista kaikki liitäntäkaapelit porteista; merkitse muistiin kaapeleiden nykyiset liitännät linjakortin portteihin.
3. Avaa SFP-moduulin kiinnityssalpa etusormellasi, kuten alla olevassa kuvassa on esitetty. Jos kiinnityssalpa on tukossa etkä voi avata sitä etusormellasi, käytä pientä litteäpäistä ruuvimeisseliä tai muuta pitkää, kapeaa instrumenttia kiinnityssalvan avaamiseen.
4. Tartu SFP-moduuliin peukalolla ja etusormella ja poista se varovasti portista, kuten alla olevassa kuvassa on esitetty.
   Huomautus
   Tämä toimenpide on suoritettava ensimmäisen kerran. Kun kaikki portit on täytetty, tämä ei välttämättä ole mahdollista.

5. Aseta irrotettu SFP-moduuli antistaattiselle alustalle tai aseta se välittömästi staattisesti suojaavaan pussiin, jos aiot palauttaa sen tehtaalle.
6. Suojaa linjakorttisi asettamalla puhtaat SFP-moduulikotelon kannet optisen moduulin koteloon, kun SFP-moduulia ei ole asennettu.

QSFP-lähetin-vastaanotinmoduulien asentaminen ja irrottaminen

Huomautus
Tässä osiossa QSFP viittaa termeihin QSFP+, QSFP28 ja QSFP-DD. Lisätietoja optisista lähetin-vastaanottimista on Cisco Optical Transceiver Handling Guide -oppaassa.
Tämä osio sisältää asennus-, kaapelointi- ja irrotusohjeet Quad Small Form-Factor Pluggable (QSFP) -lähetin-vastaanotinmoduuleille. Moduulit ovat hot-swappable-tulo/lähtö (I/O) -laitteita, jotka yhdistävät järjestelmän moduuliportin sähköiset piirit joko kupari- tai valokuituverkkoon.
Seuraava kuva esittää 400 gigabitin QSFP-DD-lähetin-vastaanotinmoduulin.

1. Vetonuppi
2. QSFP-DD-lähetin-vastaanotinrunko
3. Sähköinen liitäntä moduulin piireihin

Lausunto 1079 — Kuumeneva pinta
Tämä kuvake on kuumenemispintavaroitus. Henkilövahinkojen välttämiseksi älä koske ilman asianmukaista suojausta.

Tarvittavat työkalut ja varusteet

Tarvitset nämä työkalut lähetin-vastaanotinmoduulien asentamiseen:

• Rannehihna tai muu henkilökohtainen maadoituslaite ESD-tapahtumien estämiseksi.
• Antistaattinen alusta tai antistaattinen vaahto lähetin-vastaanottimen asettamiseen.
• Valokuitupään puhdistustyökalut ja tarkastuslaitteet.

Lisätietoja valokuituliitäntöjen tarkastamisesta ja puhdistamisesta on Maintaining Transceivers and Optical Cables -oppaassa.

QSFP-lähetin-vastaanotinmoduulin asentaminen

QSFP-lähetin-vastaanotinmoduuli on staattiselle sähkölle herkkä laite. Käytä aina ESD-rannehihnaa tai vastaavaa henkilökohtaista maadoituslaitetta, kun käsittelet QSFP-lähetin-vastaanotinmoduuleja tai olet kosketuksissa järjestelmän moduuleihin.
QSFP-lähetin-vastaanotinmoduulissa on vetonuppikiinnike. Asenna QSFP-lähetin-vastaanotinmoduuli seuraavasti:

Menettely

1. Kiinnitä ESD-rannehihna itsellesi ja asianmukaisesti maadoitettuun pisteeseen rungossa tai telineessä.
2. Poista lähetin-vastaanotinmoduuli sen suojapakkauksesta.
3. Tarkista lähetin-vastaanotinmoduulin rungossa olevasta tarrasta, että sinulla on oikea malli verkkoosi. Älä poista pölysuojaa ennen kuin olet valmis kiinnittämään verkkoliitäntäkaapelin. Pölysuojaa ei näy kuvissa.
4. Pidä lähetin-vastaanotinta vetonupista niin, että tunnistetarra on päällä.
5. Kohdista lähetin-vastaanotinmoduuli moduulin lähetin-vastaanotinpistorasian aukon eteen ja liu'uta lähetin-vastaanotin varovasti pistorasiaan, kunnes lähetin-vastaanotin on kosketuksissa pistorasian sähköliittimeen (katso alla oleva kuva).

6. Paina tukevasti lähetin-vastaanotinmoduulin etuosaa peukalollasi, jotta lähetin-vastaanotin asettuu kokonaan moduulin lähetin-vastaanotinpistorasiaan (katso alla oleva kuva).

   Jos kiinnike ei ole kokonaan kiinni, voit vahingossa irrottaa lähetin-vastaanotinmoduulin.


Valokuituverkkokaapelin kiinnittäminen

Ennen aloittamista
Noudata näitä ohjeita ennen kuin irrotat pölysuojat ja teet valokuituliitäntöjä:

• Pidä suojapölysuojat asennettuina irrotetuissa valokuitukaapelin liittimissä ja lähetin-vastaanottimen optisissa rei'issä, kunnes olet valmis tekemään liitännän.
• Tarkasta ja puhdista MPO-liittimen päätypinnat juuri ennen liitäntöjen tekemistä. Täydelliset tiedot valokuituliitäntöjen tarkastamisesta ja puhdistamisesta on Inspection and Cleaning Procedures for Fiber-Optic Connections -dokumentissa.
• Tartu MPO-liittimeen vain kotelosta valokuitukaapelin kytkemiseksi tai irrottamiseksi.

Huomautus
QSFP-lähetin-vastaanotinmoduulit on lukittu estämään vääränlainen asettaminen.
Huomautus
Optisten QSFP-lähetin-vastaanottimien usean kuidun push-on (MPO) -liittimet tukevat verkkoliitäntäkaapeleita, joissa on joko fyysinen kosketus (PC) tai ultra-fyysinen kosketus (UPC) -litteät kiillotetut päätyypit. Optisten QSFP-lähetin-vastaanottimien MPO-liittimet eivät tue verkkoliitäntäkaapeleita, joissa on kulmakiillotettu kosketus (APC) -päätyyppi.

Menettely

1. Irrota pölysuojat optisen verkkoliitäntäkaapelin MPO-liittimistä. Säästä pölysuojat tulevaa käyttöä varten.
2. Tarkasta ja puhdista MPO-liittimen valokuitupäät.
3. Irrota pölysuojat lähetin-vastaanotinmoduulin optisista rei'istä.
4. Kiinnitä verkkoliitäntäkaapelin MPO-liittimet välittömästi lähetin-vastaanotinmoduuliin (katso alla oleva kuva).


QSFP-lähetin-vastaanotinmoduulin irrottaminen

QSFP-lähetin-vastaanotinmoduuli on staattiselle sähkölle herkkä laite. Käytä aina ESD-rannehihnaa tai vastaavaa henkilökohtaista maadoituslaitetta, kun käsittelet lähetin-vastaanotinmoduuleja tai olet kosketuksissa moduuleihin.
Irrota QSFP-lähetin-vastaanotinmoduuli seuraavasti:

Menettely

1. Irrota verkkoliitäntäkaapeli lähetin-vastaanottimen liittimestä.
2. Asenna pölysuoja välittömästi lähetin-vastaanottimen optiseen reikään
3. Tartu vetonuppiin ja vedä varovasti vapauttaaksesi lähetin-vastaanottimen pistorasiasta.

4. Liu'uta lähetin-vastaanotin ulos pistorasiasta.
5. Aseta lähetin-vastaanotinmoduuli antistaattiseen pussiin.

CFP2-moduulien asentaminen ja irrottaminen

Lue tämän osion asennustiedot ennen CFP2-moduulin irrottamista tai asentamista.

Lausunto 1051 — Laser-säteily
Irrotetuista kuiduista tai liittimistä voi säteillä näkymätöntä lasersäteilyä. Älä tuijota säteitä tai katso suoraan optisilla instrumenteilla.

CFP2-moduuli on staattiselle sähkölle herkkä laite. Käytä aina ESD-rannehihnaa tai vastaavaa henkilökohtaista maadoituslaitetta, kun käsittelet CFP2-moduuleja tai olet kosketuksissa moduuleihin.

CFP2-moduulin asentaminen

Asenna CFP2-moduuli seuraavasti:

Menettely

1. Kiinnitä ESD:tä estävä ranne- tai nilkkahihna ja noudata sen käyttöohjeita.
2. Kohdista CFP2-moduuli linjakortin lähetin-vastaanotinportin pistorasiaan.

3. Liu'uta CPT2-moduulia sisään, kunnes EMI-tiivistelaipan koskettaa linjakortin etulevyä.
4. Paina tukevasti CFP2-moduulin etuosaa peukaloillasi, jotta se asettuu kokonaan lähetin-vastaanottimen pistorasiaan.
   CFP2-moduuli on asetettu oikein paikoilleen asentamalla vähintään 80 N:n symmetrinen voima sen etupintaan keskilinjaa pitkin. Irrotettavan liittimen molemmilla sivuilla olevien lukitusmekanismien on oltava täysin kiinni ja sähköliittimien on oltava täysin yhdessä.

5. Kun olet valmis kiinnittämään verkkokaapeliliitännän, irrota pölysuojat ja tarkasta ja puhdista kuituliittimen päätypinnat ja kiinnitä sitten verkkoliitäntäkaapelin liittimet välittömästi CFP2-moduulin optisiin reikiin.
   Huomautus
   Online-asennus ja -irrotus (OIR): Kun asetat CFP2-moduulin, joka on määritetty 150 Gbps:lle (8 QAM), laserin kytkemisessä päälle on viive molemmille optiikkaohjaimille läpän vuoksi. Tämän laserin kytkemisprosessin suorittaminen voi kestää jopa 120 sekuntia.

CFP2-moduulin irrottaminen

Irrota CFP2-moduuli seuraavasti:

Menettely

1. Kiinnitä ESD:tä estävä ranne- tai nilkkahihna ja noudata sen käyttöohjeita.
2. Irrota ja poista kaikki liitäntäkaapelit porteista; merkitse muistiin kaapeleiden nykyiset liitännät linjakortin portteihin.
3. Avaa CFP2-moduulin kiinnityssalpa etusormellasi. Jos kiinnityssalpa on tukossa etkä voi avata sitä etusormellasi, käytä pientä litteäpäistä ruuvimeisseliä tai muuta pitkää, kapeaa instrumenttia kiinnityssalvan avaamiseen.
4. Tartu CFP2-moduuliin peukalolla ja etusormella ja poista se varovasti portista.
5. Aseta irrotettu CFP2-moduuli antistaattiselle alustalle tai aseta se välittömästi staattisesti suojaavaan pussiin, jos aiot palauttaa sen tehtaalle.

Liitä liitäntäportit

Voit yhdistää linjakorttien optiset liitäntäportit muihin laitteisiin verkkoyhteyksiä varten.

Kuituoptisen portin yhdistäminen verkkoon

Käytettävästä linjakorttimallista riippuen voit käyttää joko QSFP+- tai QSFP28-lähetin-vastaanottimia. Jotkin lähetin-vastaanottimet toimivat kuituoptisten kaapeleiden kanssa, jotka kiinnität lähetin-vastaanottimiin, ja toiset lähetin-vastaanottimet toimivat valmiiksi kiinnitettyjen kuparikaapeleiden kanssa. Kun asennat kuituoptisia kaapeleita porttiin, sinun on asennettava SFP-lähetin-vastaanottimet 1 gigabitin optisille porteille tai SFP+-lähetin-vastaanottimet 10 gigabitin optisille porteille tai QSFP+-lähetin-vastaanottimet 100 gigabitin porteille ennen kuituoptisen kaapelin asentamista lähetin-vastaanottimiin.

Lähetin-vastaanottimen irrottaminen ja asentaminen voi lyhentää sen käyttöikää. Älä irrota ja asenna lähetin-vastaanottimia enempää kuin on ehdottoman välttämätöntä. On suositeltavaa irrottaa kaapelit ennen lähetin-vastaanottimien asentamista tai irrottamista, jotta kaapeli tai lähetin-vastaanotin ei vahingoituisi.

Optisten porttien irrottaminen verkosta

Kun kuituoptiset lähetin-vastaanottimet on irrotettava, kuituoptiset kaapelit on ensin irrotettava lähetin-vastaanottimesta ennen lähetin-vastaanottimen irrottamista portista.

Lähetin-vastaanottimien ja optisten kaapeleiden huolto

Signaalin korkean tarkkuuden säilyttämiseksi ja liittimien vahingoittumisen estämiseksi lähetin-vastaanottimet ja kuituoptiset kaapelit on pidettävä puhtaina ja pölyttöminä. Vaimennus (valon menetys) lisääntyy epäpuhtauksien vuoksi, ja sen pitäisi olla alle 0,35 dB.
Katso kuituoptisten liitäntöjen tarkastus- ja puhdistusprosessit dokumentista Inspection and Cleaning Procedures for Fiber-Optic Connections.

Aseta Fabric-kaistanleveyden kynnysarvo

Fabric-kaistanleveydellä tarkoitetaan aktiivisten fabric-linkkien prosenttiosuutta kunkin NPU:n ja kaikkien käytettävissä olevien fabric-korttien välillä. Fabric-kaistanleveysalgoritmi valvoo aktiivisten linkkien määrää kunkin linjakortin kaikissa NPU:issa ja kytkee linjakortin liitännät päälle tai pois päältä. Jos aktiivisten linkkien määrä ylittää kynnysarvon, algoritmi kytkee kaikki liitännät päälle, ja jos aktiivisten linkkien määrä on pienempi kuin kynnysarvo - 2, liitännät kytketään pois päältä. Tätä arvoa -2 käytetään välttämään toistuvia läppiä. Arvo osoittaa, että alasvetokynnys pidetään 2 fabric-linkkiä per ASIC alle ylösvedokynnyksen.
Huomautus
Kaikki linjakortin liitännät kytketään pois päältä, vaikka yksi NPU-linkeistä olisi alle vaaditun kynnysarvon, ja ne kytketään päälle vasta sen jälkeen, kun kaikki kyseisen linjakortin NPU-linkit ovat yli määritetyn kaistanleveyden kynnysarvon. Fabric-kaistanleveysalgoritmi ei ole sovellettavissa vain NPU:ta käyttäviin kiinteisiin laitteisiin, joissa fabric-linkit eivät ole yhdistettyinä.
Kaistanleveyden kynnysarvo toimii tarkistuspisteenä, jolla varmistetaan riittävä kaistanleveys liikenteen siirtämiseksi fabric-korteille. Kaistanleveyden kynnysarvon määrittämiseen käytetään seuraavia komentoja:

Huomautus
Kaistanleveyden kynnysarvon määritys tulee voimaan vasta fabric-linkkiin liittyvässä toiminnassa.
Käyttäjä voi asettaa kynnysarvon alkaen 10:stä ja 10:n välein. Oletusarvo on 10 %.

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Cisco NCS 5500 -sarjan käsikirja

Saatavilla olevat kielet
