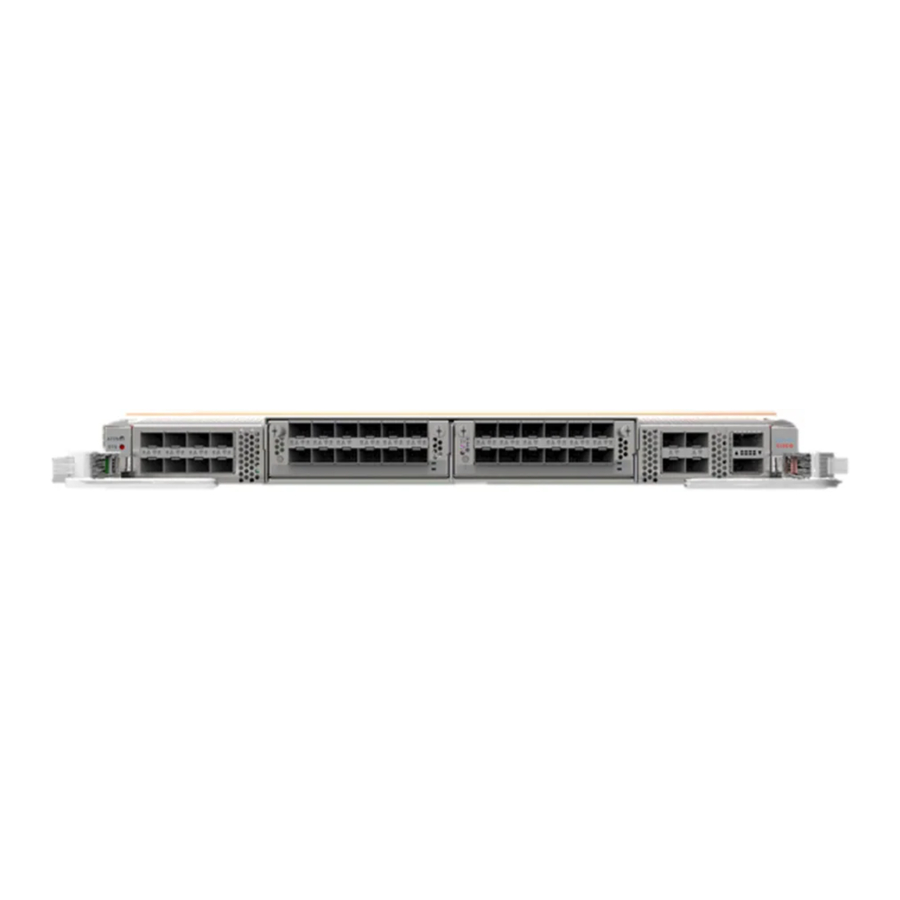

Priročnik za serijo Cisco NCS 5500

Smernice za priključitev vrat

Glede na ohišje in nameščene linijske kartice lahko uporabite priključke Quad Small Form-Factor Pluggable Plus (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO in RJ-45 za povezavo vrat na linijskih karticah z drugimi omrežnimi napravami.
Da bi preprečili poškodbe optičnih kablov pri nameščanju oddajnika/sprejemnika v linijsko kartico, priporočamo, da oddajnik/sprejemnik odklopite od optičnih kablov. Preden odstranite oddajnik/sprejemnik iz usmerjevalnika, odstranite kabel iz oddajnika/sprejemnika. Kabel lahko zamenjate ali odstranite brez odstranjevanja oddajnika/sprejemnika.
Za povečanje učinkovitosti in življenjske dobe oddajnikov/sprejemnikov in optičnih kablov naredite naslednje:

• Pri rokovanju z oddajniki/sprejemniki vedno nosite zapestni pas za zaščito pred elektrostatično razelektritvijo (ESD), ki je priključen na ozemljitev. Usmerjevalnik je običajno ozemljen med namestitvijo in zagotavlja vrata ESD, na katera lahko priključite zapestni pas.
• Ne odstranjujte in vstavljajte oddajnika/sprejemnika pogosteje, kot je potrebno. Ponavljajoče odstranjevanje in vstavljanje lahko skrajša njegovo življenjsko dobo.
• Održujte oddajnike/sprejemnike in optične kable čiste in brez prahu, da ohranite visoko natančnost signala in preprečite poškodbe priključkov. Oslabljenost (izguba svetlobe) se poveča zaradi kontaminacije in mora biti pod 0,35 dB.
  • Očistite te dele pred namestitvijo, da preprečite, da bi prah opraskal konce optičnih kablov.
  • Redno čistite priključke; zahtevana pogostost čiščenja je odvisna od okolja. Poleg tega očistite priključke, ko so izpostavljeni prahu ali se jih po nesreči dotaknete. Učinkovite so lahko tako mokre kot suhe tehnike čiščenja; glejte postopke čiščenja priključkov optičnih vlaken na vašem mestu.
  • Ne dotikajte se koncev priključkov. Dotikanje koncev lahko pusti prstne odtise in povzroči drugo kontaminacijo.
• Redno pregledujte prah in poškodbe. Če sumite na poškodbe, očistite in nato preglejte konce vlaken pod mikroskopom, da ugotovite, ali je prišlo do poškodbe.

Izjava 1051 - Lasersko sevanje
Iz odklopljenih vlaken ali priključkov se lahko oddaja nevidno lasersko sevanje. Ne glejte v žarke ali opazujte neposredno z optičnimi instrumenti.

Priključitev konzole na usmerjevalnik

Preden ustvarite omrežno povezavo za upravljanje za usmerjevalnik ali priključite usmerjevalnik na omrežje, morate ustvariti lokalno povezavo za upravljanje prek konzolnega terminala in konfigurirati naslov IP za usmerjevalnik. Konzolo lahko uporabite tudi za izvajanje naslednjih funkcij, od katerih se lahko vsaka izvede prek vmesnika za upravljanje, ko vzpostavite to povezavo:

• Konfigurirajte usmerjevalnik z vmesnikom ukazne vrstice (CLI).
• Spremljajte omrežno statistiko in napake.
• Konfigurirajte parametre agenta Simple Network Management Protocol (SNMP).
• Prenesite posodobitve programske opreme.

To lokalno povezavo za upravljanje vzpostavite med asinhronimi serijskimi vrati na kartici procesorja poti in konzolno napravo, ki je sposobna asinhronega prenosa. Običajno lahko kot konzolno napravo uporabite računalniški terminal. Na karticah procesorja poti uporabljate serijska vrata konzole.
Opomba
Preden lahko priključite konzolna vrata na računalniški terminal, se prepričajte, da računalniški terminal podpira emulacijo terminala VT100. Programska oprema za emulacijo terminala omogoča komunikacijo med usmerjevalnikom in računalnikom med nastavitvijo in konfiguracijo.

Preden začnete

• Usmerjevalnik mora biti v celoti nameščen v svojem ohišju, priključen na vir napajanja in ozemljen.
• Na voljo mora biti potrebna kabelska napeljava za konzolo, upravljanje in omrežne povezave.
  • V kompletu dodatne opreme za usmerjevalnik sta na voljo previjalni kabel RJ-45 in adapter DB9F/RJ-45.
  • Omrežna kabelska napeljava mora biti že speljana do lokacije nameščenega usmerjevalnika.

Postopek

1. Konfigurirajte konzolno napravo, da se ujema z naslednjimi privzetimi karakteristikami vrat:
   • 9600 baudov
   • 8 podatkovnih bitov
   • 1 zaustavitveni bit
   • Brez parnosti
2. Priključite previjalni kabel RJ-45 na SERIJSKA VRATA KONZOLE (CONSOLE SERIAL PORT).
   Ta kabel najdete v kompletu dodatne opreme.
3. Speljite previjalni kabel RJ-45 skozi sredinsko režo v sistemu za upravljanje kablov in nato do konzole ali modema. Priključite drugi konec previjalnega kabla RJ-45 na konzolo ali modem.
4. Če konzola ali modem ne moreta uporabljati priključka RJ-45, uporabite adapter terminala PC DB-9F/RJ-45F, ki ga najdete v kompletu dodatne opreme za usmerjevalnik. Lahko pa uporabite tudi adapter RJ-45/DSUB F/F ali RJ-45/DSUB R/P, vendar morate te adapterje zagotoviti sami.

Kaj storiti naslednje
Pripravljeni ste za ustvarjanje začetne konfiguracije usmerjevalnika (glejte Ustvarjanje začetne konfiguracije usmerjevalnika).

Priključitev vmesnika za upravljanje

Vrata za upravljanje procesorja poti (MGMT ETH) zagotavljajo upravljanje zunaj pasu, kar vam omogoča uporabo vmesnika ukazne vrstice (CLI) za upravljanje usmerjevalnika z njegovim naslovom IP. Ta vrata uporabljajo ethernetno povezavo 10/100/1000 z vmesnikom RJ-45.
Opomba
V usmerjevalniku z dvojnim procesorjem poti lahko zagotovite, da je aktivna kartica procesorja poti vedno priključena na omrežje, tako da priključite vmesnik za upravljanje na obeh karticah procesorja poti na omrežje. To pomeni, da lahko to opravilo izvedete za vsako kartico procesorja poti. Ko je kartica procesorja poti aktivna, ima usmerjevalnik samodejno vmesnik za upravljanje, ki deluje in je dostopen iz omrežja.

Da bi preprečili konflikt naslovov IP, ne priključite vrat MGMT 10/100/1000 Ethernet, dokler ni začetna konfiguracija končana. Za več informacij glejte Ustvarjanje začetne konfiguracije usmerjevalnika.

Preden začnete
Dokončati morate začetno konfiguracijo usmerjevalnika (glejte Ustvarjanje začetne konfiguracije usmerjevalnika).

Postopek

1. Priključite modularen kabel UTP RJ-45 na vrata MGMT ETH na kartici procesorja poti.
2. Speljite kabel skozi osrednjo režo v sistemu za upravljanje kablov.
3. Priključite drugi konec kabla na vrata Ethernet 10/100/1000 na omrežni napravi.

Kaj storiti naslednje
Pripravljeni ste za priključitev vmesniških vrat na vsaki od linijskih kartic na omrežje.

Nameščanje in odstranjevanje modularnih adapterjev vrat

Naslednji razdelki opisujejo, kako namestiti ali odstraniti MPA:

Ravnanje z modularnimi adapterji vrat

Vsaka vezalna plošča modularnega adapterja vrat (MPA) je nameščena na kovinskem nosilcu in je občutljiva na poškodbe zaradi elektrostatične razelektritve (ESD).

Z MPA vedno ravnajte za robove in ročaj nosilca; nikoli se ne dotikajte komponent MPA ali priključnih zatičev (glejte spodnjo sliko).
Ko ležišče ni v uporabi, mora prazen vstavni element ležišča MPA zapolniti prazno ležišče, da se usmerjevalnik ali stikalo lahko sklada z zahtevami glede elektromagnetnih motenj (EMI) in omogoča ustrezen pretok zraka prek nameščenih modulov. Če nameravate namestiti MPA v ležišče, ki ni v uporabi, morate najprej odstraniti prazen vstavni element.

1. Vezalna plošča
2. Kovinski nosilec
3. Ozemljitveni trak

Spletno vstavljanje in odstranjevanje

Programska oprema Cisco IOS XR 6.6.1 in novejše različice podpirajo spletno vstavljanje in odstranjevanje (OIR) modularnih adapterjev vrat serije Cisco NCS 5500 (MPA).
Modularni adapterji vrat serije Cisco NCS 5500 (MPA) podpirajo spletno vstavljanje in odstranjevanje (OIR). Modularne adapterje vrat (MPA) je mogoče vstaviti ali odstraniti neodvisno od modularne linijske kartice (MLC). Podprt je tudi OIR MLC z nameščenimi modularnimi adapterji vrat (MPA).
Modularni adapterji vrat (MPA) podpirajo naslednje vrste OIR:

• Soft OIR
  Soft OIR uporablja ukaze IOS XR hw-module subslot rack/slot/subslot reload, hw-module subslot rack/slot/subslot shutdown in no hw-module subslot rack/slot/subslot shutdown za dokončanje spletnega vstavljanja in odstranjevanja.
• Upravljano OIR
  Upravljano spletno vstavljanje in odstranjevanje modularnih adapterjev vrat (MPA) je sestavljeno iz naslednjih korakov:
  • Zaustavite MPA z ukazom hw-module subslot rack/slot/subslot shutdown.
  • Prepričajte se, da so LED-diode prešle iz zelene v izklopljeno.
  • Izvedite ukaz do show platform, da preverite, ali je MPA, ki ga želite odstraniti, v onemogočenem stanju.
  • Fizično odstranite MPA, ki ga želite zamenjati.
  • Fizično vstavite nadomestni MPA. Po vstavitvi MPA v ležišče privijte vijak MPA na desni strani v 10 sekundah. Najprej privijte desni vijak in nato levi.

Opomba
Privijte pritrdilne vijake na MPA v 10 sekundah. V nasprotnem primeru se MPA zaustavi in preide v stanje Disabled (Onemogočeno). Za povrnitev MPA privijte oba pritrdilna vijaka in nato izvedite ukaz hw-module subslot rack/slot/subslot reload.

• Povrnite MPA v stanje vklopa z ukazom no hw-module subslot rack/slot/subslot shutdown.

Nameščanje in odstranjevanje modularnega adapterja vrat

Ta razdelek vsebuje navodila po korakih za odstranjevanje in nameščanje modularnega adapterja vrat (MPA) v modularni linijski kartici (MLC) NC55-MOD-A-S in NC55-MOD-A-SE-S.
Opomba
Ko odstranite MPA iz ležišča, počakajte 60 sekund, preden ponovno vstavite MPA.
Opomba
Ko odvijete oba vijaka izmetalnika, počakajte 15 sekund, preden odstranite MPA iz ležišča.
Za odstranitev in namestitev MPA naredite naslednje:

1. Če želite vstaviti MPA, poiščite vodila znotraj MLC, ki držijo MPA na mestu. Nahajajo se na spodnji levi in spodnji desni strani ležišča MPA in so približno centimeter vdolbeni.
2. Previdno potisnite MPA do konca v MLC, dokler MPA ni trdno nameščen v vmesniški priključek MPA. Ko je MPA popolnoma nameščen, je lahko rahlo za sprednjo ploščo.
   Opomba
   MPA bo zlahka zdrsnil v ležišče, če je pravilno poravnan na vodilih. Če MPA ne zdrsne zlahka, ga NE silite. Odstranite MPA in ga prestavite, pri čemer bodite pozorni na njegovo namestitev na vodila. Potisnite MPA v ležišče, dokler ne zaslišite klika. Nadaljujte s potiskanjem MPA naprej, dokler ne zaslišite drugega klika. MPA je popolnoma nameščen šele, ko zaslišite drugi klik.
3. Ko je MPA pravilno nameščen, uporabite izvijač Phillips številka 2, da privijete pritrdilne vijake na MPA. Najprej privijte desni vijak in nato levi.
   Opomba
   Privijte pritrdilne vijake na MPA v 10 sekundah. V nasprotnem primeru se MPA zaustavi in preide v stanje Disabled (Onemogočeno). Za povrnitev MPA privijte oba pritrdilna vijaka in nato izvedite ukaz hw-module subslot rack/slot/subslot reload.
   Opomba
   Izogibajte se prevelikemu navoru pritrdilnih vijakov MPA pri nameščanju MPA. Privijte pritrdilne vijake na MPA z navorom 6 +/-0,5 palcev-funtov.
4. Če želite odstraniti MPA iz MLC, uporabite izvijač Phillips številka 2, da odvijete pritrdilne vijake na MPA. Najprej odvijte desni vijak in nato levi.
5. Primite MPA in ga izvlecite iz MLC. (Že ste odklopili kable iz MPA.)

Nameščanje zaščitnih pokrovčkov proti prahu

Namestite zaščitne pokrovčke proti prahu, da zaščitite neuporabljene ali nepriključene optične priključke.

Zaščitite vrata oddajnika/sprejemnika tako, da vstavite čiste zaščitne pokrovčke proti prahu v vsa vrata, ki niso v uporabi in nimajo priključenih optičnih modulov. Če so optični moduli priključeni, vendar niso v uporabi, je treba uporabiti zaščitne pokrovčke proti prahu, ki so bili priloženi optičnim modulom, za zaščito površin TX in RX optičnega modula. Preden jih ponovno priključite v optična vrata drugega modula, se prepričajte, da ste očistili optične površine optičnih kablov. Zaščitni pokrovčki proti prahu ščitijo vrata pred morebitnimi motnjami EMI in preprečujejo kontaminacijo zaradi zbiranja prahu. Da bi izpolnjevali zahteve glede motenj EMI, morate uporabiti kovinske zaščitne pokrovčke proti prahu, ko vrata ne uporabljajo optični moduli.
Naslednji seznam vsebuje ID-je izdelkov (PID) za zaščitne pokrovčke proti prahu, ki so na voljo za vsako vrsto vrat:

PID	Opis
NC55-SFP-DCAP(=)	Zaščitni pokrov Cisco NCS5500 Series za SFP/ZSFP (količina: 1 na komplet)
NC55-QSFP-DCAP(=)	Zaščitni pokrov Cisco NCS5500 Series za QSFP/ZQSFP (količina: 1 na komplet)
NC55-CFP2-DCAP(=)	Zaščitni pokrov Cisco NCS5500 Series za CFP2 (količina: 1 na komplet)

Opomba
Zaščitne pokrovčke proti prahu je mogoče naročiti ločeno od družbe Cisco in so na voljo za različne vhodne/izhodne priključke.

Za namestitev zaščitnega pokrovčka proti prahu:

1. Držite zaščitni pokrovček proti prahu za njegov ročaj.
2. Vstavite zaščitni pokrovček proti prahu v ustrezna neuporabljena vrata (SFP, QSFP, CFP2).

Namestitev in odstranitev sprejemno-oddajnih modulov

Namestitev in odstranitev modulov SFP

Preden odstranite ali namestite modul SFP ali SFP+, preberite informacije o namestitvi v tem razdelku.

Izjava 1051 — Lasersko sevanje
Nevidno lasersko sevanje se lahko oddaja iz odklopljenih vlaken ali priključkov. Ne glejte v žarke in ne opazujte neposredno z optičnimi instrumenti.

Zaščitite linijsko kartico tako, da vstavite čist pokrov kletke modula SFP/SFP+, prikazan na spodnji sliki, v kletko optičnega modula, ko ni nameščen noben modul SFP ali SFP+.

Zaščitite module SFP ali SFP+ tako, da vanje vstavite čiste pokrove za prah, potem ko odstranite kable. Preden jih znova priključite v optična vrata drugega modula, očistite optične površine optičnih kablov. Pazite, da v optična vrata vaših modulov SFP ali SFP+ ne pride prah ali druge nečistoče, ker optika ne deluje pravilno, če jo ovira prah.

Močno priporočamo, da ne nameščate ali odstranjujete modula SFP ali SFP+ z optičnimi kabli, ki so pritrjeni nanj, zaradi možnosti poškodbe kabla, priključka kabla ali optičnih vmesnikov v modulu. Odklopite vse kable, preden odstranite ali namestite modul SFP ali SFP+. Odstranjevanje in vstavljanje modula lahko skrajša njegovo življenjsko dobo, zato ne smete odstranjevati in vstavljati modulov pogosteje, kot je nujno potrebno.
Opomba
Pri nameščanju modula SFP ali SFP+ bi morali zaslišati klik, ko se trikotni zatič na dnu modula zaskoči v luknjo v vtičnici. Klik pomeni, da je modul pravilno nameščen in pritrjen v vtičnici. Preverite, ali so moduli popolnoma nameščeni in pritrjeni v svojih dodeljenih vtičnicah na linijski kartici, tako da močno potisnete vsak modul SFP ali SFP+.

SFP ali SFP+ modul z zapahom

SFP ali SFP+ modul z zapahom ima zapah, ki ga uporabljate za odstranjevanje ali namestitev modula (glejte spodnjo sliko).

Namestitev SFP ali SFP+ modula z zapahom

Za namestitev te vrste modula SFP ali SFP+ sledite tem korakom:

Postopek

1. Pritrdite zapestni ali gleženjski trak za zaščito pred elektrostatično razelektritvijo (ESD) in sledite njegovim navodilom za uporabo.
2. Pred vstavitvijo modula SFP zaprite zapah.
3. Poravnajte modul SFP s priključkom in ga potisnite v priključek (glejte spodnjo sliko).


Opomba
Pri nameščanju modula SFP ali SFP+ bi morali zaslišati klik, ko se trikotni zatič na dnu modula SFP zaskoči v luknjo v vtičnici. Ta klik pomeni, da je modul pravilno nameščen in pritrjen v vtičnici. Preverite, ali so moduli SFP popolnoma nameščeni in pritrjeni v svojih dodeljenih vtičnicah na linijski kartici, tako da močno potisnete vsak modul SFP.

Odstranitev SFP ali SFP+ modula z zapahom

Za odstranitev te vrste modula SFP ali SFP+ sledite tem korakom:

Postopek

1. Pritrdite zapestni ali gleženjski trak za zaščito pred elektrostatično razelektritvijo (ESD) in sledite njegovim navodilom za uporabo.
2. Odklopite in odstranite vse vmesniške kable iz priključkov; upoštevajte trenutne povezave kablov s priključki na linijski kartici.
3. Odprite zapah na modulu SFP s kazalcem, kot je prikazano na spodnji sliki. Če je zapah oviran in ga ne morete odpreti s kazalcem, uporabite majhen izvijač s ploskim rezilom ali drugo dolgo in ozko orodje, da odprete zapah.
4. Primite modul SFP med palec in kazalec ter ga previdno odstranite iz priključka, kot je prikazano na spodnji sliki.
   Opomba
   To dejanje je treba izvesti med vašim prvim primerom. Ko so vsi priključki zasedeni, to morda ne bo mogoče.

5. Odstranjeni modul SFP položite na antistatično podlogo ali pa ga takoj položite v statično zaščitno vrečko, če ga nameravate vrniti v tovarno.
6. Zaščitite svojo linijsko kartico tako, da vstavite čiste pokrove kletke modula SFP v kletko optičnega modula, ko ni nameščen noben modul SFP.

Namestitev in odstranitev sprejemno-oddajnih modulov QSFP

Opomba
V tem razdelku QSFP označuje QSFP+, QSFP28 in QSFP-DD. Za dodatne podrobnosti o optičnih sprejemno-oddajnih elementih glejte Priročnik za ravnanje z optičnimi sprejemno-oddajnimi elementi Cisco.
Ta razdelek vsebuje navodila za namestitev, ožičenje in odstranitev sprejemno-oddajnih modulov Quad Small Form-Factor Pluggable (QSFP). Moduli so naprave za vnos/izhod (I/O), ki jih je mogoče zamenjati med delovanjem in povezujejo električno vezje vrat modula sistema z bakrenim ali optičnim omrežjem.
Naslednja slika prikazuje 400-gigabitni sprejemno-oddajni modul QSFP-DD.

1. Potezni jeziček
2. Ohišje sprejemno-oddajnega elementa QSFP-DD
3. Električna povezava z vezjem modula

Izjava 1079 — Vroča površina
Ta ikona je opozorilo za vročo površino. Da bi se izognili telesnim poškodbam, se ne dotikajte brez ustrezne zaščite.

Potrebno orodje in oprema

Za namestitev sprejemno-oddajnih modulov potrebujete to orodje:

• Zapestni trak ali druga osebna ozemljitvena naprava za preprečevanje pojavov elektrostatične razelektritve (ESD).
• Antistatična podloga ali antistatična pena za postavitev sprejemno-oddajnika.
• Orodje za čiščenje končnih ploskev optičnih vlaken in oprema za pregled.

Za informacije o pregledu in čiščenju povezav optičnih vlaken glejte Vzdrževanje sprejemno-oddajnih elementov in optičnih kablov.

Namestitev sprejemno-oddajnega modula QSFP

Sprejemno-oddajni modul QSFP je naprava, občutljiva na statično elektriko. Pri ravnanju s sprejemno-oddajnimi moduli QSFP ali pri stiku z moduli sistema vedno uporabljajte zapestni trak za zaščito pred elektrostatično razelektritvijo (ESD) ali podobno individualno ozemljitveno napravo.
Sprejemno-oddajni modul QSFP ima zaskočni mehanizem s poteznim jezičkom. Za namestitev sprejemno-oddajnega modula QSFP sledite tem korakom:

Postopek

1. Pritrdite zapestni trak za zaščito pred elektrostatično razelektritvijo (ESD) nase in na pravilno ozemljeno točko na ohišju ali stojalu.
2. Odstranite sprejemno-oddajni modul iz njegove zaščitne embalaže.
3. Preverite nalepko na ohišju sprejemno-oddajnega modula, da preverite, ali imate pravi model za svoje omrežje. Ne odstranjujte pokrovčka za prah, dokler niste pripravljeni priključiti kabla omrežnega vmesnika. Pokrovček za prah ni prikazan na slikah.
4. Držite sprejemno-oddajnik za potezni jeziček, tako da je identifikacijska nalepka na vrhu.
5. Poravnajte sprejemno-oddajni modul pred odprtino vtičnice sprejemno-oddajnika modula in previdno potisnite sprejemno-oddajnik v vtičnico, dokler sprejemno-oddajnik ne vzpostavi stika z električnim priključkom vtičnice (glejte spodnjo sliko).

6. S palcem močno pritisnite na sprednji del sprejemno-oddajnega modula, da ga popolnoma namestite v vtičnico sprejemno-oddajnika modula (glejte spodnjo sliko).

   Če zaskočni mehanizem ni popolnoma vklopljen, lahko po nesreči odklopite sprejemno-oddajni modul.


Priključitev optičnega omrežnega kabla

Preden začnete
Preden odstranite pokrovčke za prah in vzpostavite kakršne koli optične povezave, upoštevajte te smernice:

• Pustite zaščitne pokrovčke za prah nameščene na odklopljenih priključkih optičnih kablov in v optičnih izvrtinah sprejemno-oddajnika, dokler niste pripravljeni vzpostaviti povezave.
• Preverite in očistite končne ploskve priključka MPO tik preden vzpostavite kakršne koli povezave. Za popolne informacije o pregledu in čiščenju povezav optičnih vlaken glejte dokument Postopki za pregled in čiščenje povezav optičnih vlaken.
• Primite priključek MPO samo za ohišje, da priključite ali odklopite kabel optičnih vlaken.

Opomba
Sprejemno-oddajni moduli QSFP imajo ključ, ki preprečuje napačno vstavljanje.
Opomba
Priključki multiple-fiber push-on (MPO) na optičnih sprejemno-oddajnikih QSFP podpirajo kable omrežnega vmesnika s fizičnim stikom (PC) ali ultra-fizičnim stikom (UPC) s ploščato poliranimi tipi ploskev. Priključki MPO na optičnih sprejemno-oddajnikih QSFP ne podpirajo kablov omrežnega vmesnika s kontaktno ploskvijo, polirano pod kotom (APC).

Postopek

1. Odstranite pokrovčke za prah s priključkov MPO optičnega omrežnega vmesniškega kabla. Shranite pokrovčke za prah za prihodnjo uporabo.
2. Preverite in očistite končne ploskve optičnih vlaken priključka MPO.
3. Odstranite pokrovčke za prah iz optičnih izvrtin sprejemno-oddajnega modula.
4. Takoj priključite priključke MPO omrežnega vmesniškega kabla na sprejemno-oddajni modul (glejte spodnjo sliko).


Odstranitev sprejemno-oddajnega modula QSFP

Sprejemno-oddajni modul QSFP je naprava, občutljiva na statično elektriko. Pri ravnanju s sprejemno-oddajnimi moduli ali pri stiku z moduli vedno uporabljajte zapestni trak za zaščito pred elektrostatično razelektritvijo (ESD) ali podobno individualno ozemljitveno napravo.
Za odstranitev sprejemno-oddajnega modula QSFP sledite tem korakom:

Postopek

1. Odklopite omrežni vmesniški kabel iz priključka sprejemno-oddajnika.
2. Takoj namestite pokrovček za prah v optično izvrtino sprejemno-oddajnika.
3. Primite potezni jeziček in ga nežno povlecite, da sprostite sprejemno-oddajnik iz vtičnice.

4. Izvlecite sprejemno-oddajnik iz vtičnice.
5. Postavite sprejemno-oddajni modul v antistatično vrečko.

Namestitev in odstranitev modulov CFP2

Preden odstranite ali namestite modul CFP2, preberite informacije o namestitvi v tem razdelku.

Izjava 1051 — Lasersko sevanje
Nevidno lasersko sevanje se lahko oddaja iz odklopljenih vlaken ali priključkov. Ne glejte v žarke in ne opazujte neposredno z optičnimi instrumenti.

Modul CFP2 je naprava, občutljiva na statično elektriko. Pri ravnanju z moduli CFP2 ali pri stiku z moduli vedno uporabljajte zapestni trak za zaščito pred elektrostatično razelektritvijo (ESD) ali podobno individualno ozemljitveno napravo.

Namestitev modula CFP2

Za namestitev modula CFP2 sledite tem korakom:

Postopek

1. Pritrdite zapestni ali gleženjski trak za zaščito pred elektrostatično razelektritvijo (ESD) in sledite njegovim navodilom za uporabo.
2. Poravnajte modul CFP2 v vtičnico priključka sprejemno-oddajnika linijske kartice.

3. Potisnite modul CPT2, dokler se prirobnica tesnila EMI ne dotakne sprednje plošče linijske kartice.
4. S palcema močno pritisnite na sprednji del modula CFP2, da ga popolnoma namestite v vtičnico sprejemno-oddajnika.
   Modul CFP2 je pravilno nameščen v reži z simetrično silo najmanj 80 N na njegovi sprednji površini vzdolž središčnice. Zaskočni mehanizmi na obeh straneh vtičnega dela morajo biti popolnoma vklopljeni in električni priključki morajo biti popolnoma povezani.

5. Ko ste pripravljeni priključiti vmesnik omrežnega kabla, odstranite pokrovčke za prah ter preglejte in očistite končne ploskve priključka optičnih vlaken, nato pa takoj priključite priključke kabla omrežnega vmesnika v optične izvrtine modula CFP2.
   Opomba
   Vstavljanje in odstranjevanje med delovanjem (OIR): Ko vstavite modul CFP2, ki je konfiguriran za 150 Gb/s (8 QAM), bo prišlo do zamude v postopku vklopa laserja za oba krmilnika optike zaradi nihanja. Ta postopek vklopa laserja lahko traja do 120 sekund.

Odstranitev modula CFP2

Za odstranitev modula CFP2 sledite tem korakom:

Postopek

1. Pritrdite zapestni ali gleženjski trak za zaščito pred elektrostatično razelektritvijo (ESD) in sledite njegovim navodilom za uporabo.
2. Odklopite in odstranite vse vmesniške kable iz priključkov; upoštevajte trenutne povezave kablov s priključki na linijski kartici.
3. Odprite zaskočni mehanizem na modulu CFP2 s kazalcem. Če je zaskočni mehanizem oviran in ga ne morete odpreti s kazalcem, uporabite majhen izvijač s ploskim rezilom ali drugo dolgo in ozko orodje, da odprete zaskočni mehanizem.
4. Primite modul CFP2 med palec in kazalec ter ga previdno odstranite iz priključka.
5. Odstranjeni modul CFP2 položite na antistatično podlogo ali pa ga takoj položite v statično zaščitno vrečko, če ga nameravate vrniti v tovarno.

Povežite vmesniška vrata

Optična vmesniška vrata na linijskih karticah lahko povežete z drugimi napravami za omrežno povezljivost.

Povežite optična vrata z omrežjem

Odvisno od modela linijske kartice, ki ga uporabljate, lahko uporabite oddajnike in sprejemnike QSFP+ ali QSFP28. Nekateri oddajniki in sprejemniki delujejo z optičnimi kabli, ki jih pritrdite na oddajnike in sprejemnike, drugi pa z vnaprej pritrjenimi bakrenimi kabli. Pri nameščanju optičnih kablov za vrata morate namestiti oddajnike in sprejemnike SFP za 1-gigabitna optična vrata ali namestiti oddajnike in sprejemnike SFP+ za 10-gigabitna optična vrata ali oddajnike in sprejemnike QSFP+ za 100-gigabitna vrata, preden namestite optični kabel v oddajnike in sprejemnike.

Odstranjevanje in nameščanje oddajnika in sprejemnika lahko skrajša njegovo življenjsko dobo. Ne odstranjujte in vstavljajte oddajnikov in sprejemnikov več, kot je nujno potrebno. Priporočamo, da odklopite kable, preden namestite ali odstranite oddajnike in sprejemnike, da preprečite poškodbe kabla ali oddajnika in sprejemnika.

Odklopite optična vrata iz omrežja

Ko morate odstraniti optične oddajnike in sprejemnike, morate najprej odstraniti optične kable iz oddajnika in sprejemnika, preden odstranite oddajnik in sprejemnik iz vrat.

Vzdrževanje oddajnikov in sprejemnikov ter optičnih kablov

Za ohranjanje visoke natančnosti signala in preprečevanje poškodb konektorjev morajo biti oddajniki in sprejemniki ter optični kabli čisti in brez prahu. Oslabitev (izguba svetlobe) se poveča zaradi kontaminacije in mora biti pod 0,35 dB.
Za postopke pregledovanja in čiščenja optičnih povezav glejte dokument Postopki pregledovanja in čiščenja optičnih povezav.

Nastavitev praga pasovne širine tkanine

Pasovna širina tkanine se nanaša na odstotek števila aktivnih povezav tkanine in skupnega števila razpoložljivih povezav med vsakim NPU in vsemi razpoložljivimi karticami tkanine. Algoritem pasovne širine tkanine spremlja število aktivnih povezav na vseh NPU-jih vsake linijske kartice in vklopi ali izklopi vmesnike linijske kartice. Če število aktivnih povezav preseže prag, algoritem vklopi vse vmesnike, in če je število aktivnih povezav manjše od praga - 2, se vmesniki izklopijo. Ta vrednost -2 se uporablja za preprečevanje pogostih nihanj. Vrednost označuje, da je prag za zaustavitev ohranjen 2 povezavi tkanine na ASIC pod pragom za vklop.
Opomba
Vsi vmesniki linijske kartice bodo izklopljeni, tudi če je ena od povezav NPU pod zahtevanim pragom, in bodo vklopljeni šele, ko bodo vse povezave NPU te linijske kartice nad konfiguriranim pragom pasovne širine. Algoritem pasovne širine tkanine ni primeren za samo NPU fiksne naprave, kjer povezave tkanine niso povezane.
Prag pasovne širine deluje kot kontrolna točka za zagotavljanje znatne razpoložljivosti pasovne širine za prenos prometa na kartice tkanine. Za konfiguracijo praga pasovne širine uporabite naslednje ukaze:

Opomba
Konfiguracija praga pasovne širine začne veljati samo pri dejavnosti, povezani s povezavo tkanine.
Uporabnik lahko nastavi vrednost praga, začenši z 10 in v korakih po 10. Privzeta vrednost je 10 %.

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za serijo Cisco NCS 5500

Razpoložljivi jeziki
