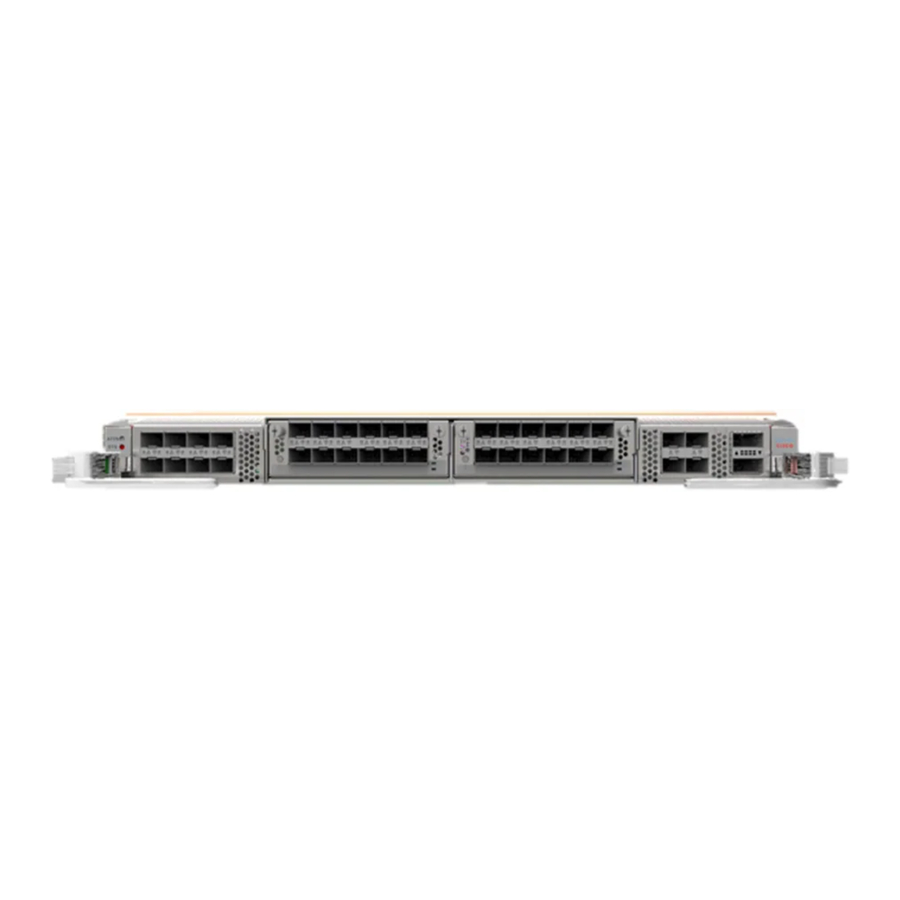

Priručnik za seriju Cisco NCS 5500

Smjernice za spajanje priključaka

Ovisno o kućištu i instaliranim linijskim karticama, možete koristiti Quad Small Form-Factor Pluggable Plus (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO i RJ-45 konektore za spajanje priključaka na linijskim karticama s drugim mrežnim uređajima.
Kako biste spriječili oštećenje kabela s optičkim vlaknima prilikom instaliranja primopredajnika u linijsku karticu, preporučujemo da odspojite primopredajnik s njegovih kabela s optičkim vlaknima. Prije uklanjanja primopredajnika iz usmjerivača, uklonite kabel iz primopredajnika. Možete promijeniti ili ukloniti kabel bez uklanjanja primopredajnika.
Kako biste maksimalno povećali učinkovitost i vijek trajanja svojih primopredajnika i optičkih kabela, učinite sljedeće:

• Nosite ESD narukvicu koja je spojena na uzemljenje kad god rukujete primopredajnicima. Usmjerivač je obično uzemljen tijekom instalacije i osigurava ESD priključak na koji možete spojiti svoju narukvicu.
• Nemojte uklanjati i umetati primopredajnik češće nego što je potrebno. Ponavljano uklanjanje i umetanje može skratiti njegov vijek trajanja.
• Održavajte primopredajnike i optičke kabele čistima i bez prašine kako biste održali visoku točnost signala i spriječili oštećenje konektora. Slabljenje (gubitak svjetla) se povećava kontaminacijom i treba ga održavati ispod 0,35 dB.
  • Očistite ove dijelove prije instalacije kako biste spriječili da prašina ogrebe krajeve optičkih kabela.
  • Redovito čistite konektore; potrebna učestalost čišćenja ovisi o okruženju. Osim toga, očistite konektore kada su izloženi prašini ili slučajno dodirnuti. I mokre i suhe tehnike čišćenja mogu biti učinkovite; pogledajte postupke čišćenja spojeva optičkih vlakana na vašoj lokaciji.
  • Ne dirajte krajeve konektora. Dodirivanje krajeva može ostaviti otiske prstiju i uzrokovati drugu kontaminaciju.
• Redovito provjeravajte ima li prašine i oštećenja. Ako sumnjate na oštećenje, očistite, a zatim pregledajte krajeve vlakana pod mikroskopom kako biste utvrdili je li došlo do oštećenja.

Izjava 1051 - Lasersko zračenje
Nevidljivo lasersko zračenje može se emitirati iz odspojenih vlakana ili konektora. Nemojte buljiti u zrake ili gledati izravno optičkim instrumentima.

Spajanje konzole na usmjerivač

Prije nego što stvorite vezu za upravljanje mrežom za usmjerivač ili spojite usmjerivač na mrežu, morate stvoriti lokalnu vezu za upravljanje putem konzolnog terminala i konfigurirati IP adresu za usmjerivač. Također možete koristiti konzolu za obavljanje sljedećih funkcija, od kojih se svaka može obaviti putem sučelja za upravljanje nakon što uspostavite tu vezu:

• Konfigurirajte usmjerivač pomoću sučelja naredbenog retka (CLI).
• Pratite mrežnu statistiku i pogreške.
• Konfigurirajte parametre agenta Simple Network Management Protocol (SNMP).
• Preuzmite ažuriranja softvera.

Ovu lokalnu vezu za upravljanje uspostavljate između asinkronog serijskog priključka na kartici procesora rute i konzolnog uređaja koji je sposoban za asinkroni prijenos. Obično možete koristiti računalni terminal kao konzolni uređaj. Na karticama procesora rute koristite serijski priključak konzole.
Napomena
Prije nego što spojite priključak konzole na računalni terminal, provjerite podržava li računalni terminal VT100 emulaciju terminala. Softver za emulaciju terminala omogućuje komunikaciju između usmjerivača i računala tijekom postavljanja i konfiguracije.

Prije nego što počnete

• Usmjerivač mora biti u potpunosti instaliran u svom stalku, spojen na izvor napajanja i uzemljen.
• Potrebno je osigurati potrebno kabliranje za konzolu, upravljanje i mrežne veze.
  • RJ-45 rollover kabel i DB9F/RJ-45 adapter nalaze se u kompletu dodatne opreme za usmjerivač.
  • Mrežno kabliranje već bi trebalo biti usmjereno na mjesto instaliranog usmjerivača.

Postupak

1. Konfigurirajte konzolni uređaj da odgovara sljedećim zadanim karakteristikama priključka:
   • 9600 bauda
   • 8 podatkovnih bitova
   • 1 stop bit
   • Bez pariteta
2. Spojite RJ-45 rollover kabel na CONSOLE SERIAL PORT (SERIJSKI PRIKLJUČAK KONZOLE).
   Ovaj kabel možete pronaći u kompletu dodatne opreme.
3. Provedite RJ-45 rollover kabel kroz središnji utor u sustavu za upravljanje kabelima, a zatim do konzole ili modema. Spojite drugi kraj RJ-45 rollover kabela na konzolu ili modem.
4. Ako konzola ili modem ne mogu koristiti RJ-45 vezu, upotrijebite DB-9F/RJ-45F PC terminal adapter koji se nalazi u kompletu dodatne opreme za usmjerivač. Alternativno, možete koristiti RJ-45/DSUB F/F ili RJ-45/DSUB R/P adapter, ali morate osigurati te adaptere.

Što dalje
Spremni ste za stvaranje početne konfiguracije usmjerivača (pogledajte Stvaranje početne konfiguracije usmjerivača).

Spajanje sučelja za upravljanje

Priključak za upravljanje procesora rute (MGMT ETH) pruža upravljanje izvan opsega, što vam omogućuje da koristite sučelje naredbenog retka (CLI) za upravljanje usmjerivačem putem njegove IP adrese. Ovaj priključak koristi 10/100/1000 Ethernet vezu s RJ-45 sučeljem.
Napomena
U usmjerivaču s dva procesora rute, možete osigurati da je aktivna kartica procesora rute uvijek spojena na mrežu spajanjem sučelja za upravljanje na obje kartice procesora rute na mrežu. To jest, možete izvršiti ovaj zadatak za svaku karticu procesora rute. Kada je kartica procesora rute aktivna, usmjerivač automatski ima sučelje za upravljanje koje radi i dostupno je s mreže.

Kako biste spriječili sukob IP adresa, nemojte spajati MGMT 10/100/1000 Ethernet priključak dok početna konfiguracija nije dovršena. Za više informacija pogledajte Stvaranje početne konfiguracije usmjerivača.

Prije nego što počnete
Morate dovršiti početnu konfiguraciju usmjerivača (pogledajte Stvaranje početne konfiguracije usmjerivača).

Postupak

1. Spojite modularni, RJ-45, UTP kabel na MGMT ETH priključak na kartici procesora rute.
2. Provedite kabel kroz središnji utor u sustavu za upravljanje kabelima.
3. Spojite drugi kraj kabela na 10/100/1000 Ethernet priključak na mrežnom uređaju.

Što dalje
Spremni ste za spajanje priključaka sučelja na svakoj od linijskih kartica na mrežu.

Instaliranje i uklanjanje modularnih priključnih adaptera

Sljedeći odjeljci opisuju kako instalirati ili ukloniti MPA:

Rukovanje modularnim priključnim adapterima

Svaka pločica modularnog priključnog adaptera (MPA) montirana je na metalni nosač i osjetljiva je na oštećenja od elektrostatičkog pražnjenja (ESD).

Uvijek rukujte MPA držeći ga za rubove nosača i ručku; nikada ne dirajte komponente MPA ili pinove konektora (pogledajte sliku ispod).
Kada ležište nije u upotrebi, prazni MPA umetak za utor mora ispuniti prazno ležište kako bi usmjerivač ili sklopka bili u skladu sa zahtjevima za elektromagnetske smetnje (EMI) i kako bi se omogućio pravilan protok zraka preko instaliranih modula. Ako planirate instalirati MPA u ležište koje nije u upotrebi, prvo morate ukloniti prazni umetak.

1. Tiskana pločica
2. Metalni nosač
3. Uzemljivačka traka

Umetanje i uklanjanje na mreži

Cisco IOS XR softver verzije 6.6.1 i novije podržavaju umetanje i uklanjanje na mreži (OIR) modularnih priključnih adaptera (MPA) serije Cisco NCS 5500.
Modularni priključni adapteri (MPA) serije Cisco NCS 5500 podržavaju umetanje i uklanjanje na mreži (OIR). Modularni priključni adapteri (MPA) mogu se umetati ili uklanjati neovisno o modularnoj linijskoj kartici (MLC). Također je podržan OIR MLC-a s instaliranim modularnim priključnim adapterima (MPA).
Modularni priključni adapteri (MPA) podržavaju sljedeće vrste OIR:

• Soft OIR
  Soft OIR koristi IOS XR naredbe hw-module subslot stalak/utor/podutor reload, hw-module subslot stalak/utor/podutor shutdown i no hw-module subslot stalak/utor/podutor shutdown za dovršetak umetanja i uklanjanja na mreži.
• Upravljani OIR
  Upravljano umetanje i uklanjanje modularnih priključnih adaptera (MPA) sastoji se od sljedećih koraka:
  • Isključite MPA s naredbom hw-module subslot stalak/utor/podutor shutdown.
  • Potvrdite da su LED diode promijenile boju iz zelene u isključenu.
  • Izvršite naredbu do show platform da biste provjerili je li MPA koji se uklanja u onemogućenom stanju.
  • Fizički uklonite MPA koji se zamjenjuje.
  • Fizički umetnite zamjenski MPA. Nakon umetanja MPA u utor, zategnite MPA vijak koji se nalazi na desnoj strani unutar 10 sekundi. Provjerite jeste li prvo zategnuli desni vijak, a zatim lijevi.

Napomena
Zategnite pričvrsne vijke na MPA unutar 10 sekundi. U suprotnom, MPA se isključuje i prelazi u stanje Onemogućeno. Da biste vratili MPA, zategnite oba pričvrsna vijka, a zatim izvršite naredbu hw-module subslot stalak/utor/podutor reload.

• Vratite MPA u uključeno stanje s naredbom no hw-module subslot stalak/utor/podutor shutdown.

Instalacija i uklanjanje modularnog priključnog adaptera

Ovaj odjeljak pruža upute korak po korak za uklanjanje i instaliranje modularnog priključnog adaptera (MPA) u modularnu linijsku karticu (MLC) NC55-MOD-A-S i NC55-MOD-A-SE-S.
Napomena
Nakon što uklonite MPA iz utora, pričekajte 60 sekundi prije ponovnog umetanja MPA.
Napomena
Nakon što odvrnete oba vijka izbacivača, pričekajte 15 sekundi prije uklanjanja MPA iz utora.
Da biste uklonili i instalirali MPA, učinite sljedeće:

1. Da biste umetnuli MPA, pronađite vodilice unutar MLC-a koje drže MPA na mjestu. Nalaze se na donjoj lijevoj i donjoj desnoj strani MPA utora i udubljene su oko jednog inča.
2. Pažljivo gurnite MPA do kraja u MLC dok MPA čvrsto ne sjedne u MPA sučelje konektora. Kada je potpuno sjedio, MPA može biti malo iza prednje ploče.
   Napomena
   MPA će lako kliznuti u utor ako je pravilno poravnat na vodilicama. Ako MPA ne klizi lako, NEMOJTE ga forsirati. Uklonite MPA i ponovno ga postavite, pazeći da ga postavite na vodilice. Gurnite MPA unutar utora dok ne čujete klik. Nastavite gurati MPA dalje dok ne čujete drugi klik. MPA je potpuno sjedio tek nakon što se čuje drugi klik.
3. Nakon što je MPA pravilno sjedio, upotrijebite odvijač Phillips broj 2 za zatezanje pričvrsnih vijaka na MPA. Provjerite jeste li prvo zategnuli desni vijak, a zatim lijevi.
   Napomena
   Zategnite pričvrsne vijke na MPA unutar 10 sekundi. U suprotnom, MPA se isključuje i prelazi u stanje Onemogućeno. Da biste vratili MPA, zategnite oba pričvrsna vijka, a zatim izvršite naredbu hw-module subslot stalak/utor/podutor reload.
   Napomena
   Izbjegavajte prekomjerno zatezanje pričvrsnih vijaka MPA prilikom instaliranja MPA. Zategnite pričvrsne vijke na MPA momentom od 6 +/-0,5 inča-funta.
4. Da biste uklonili MPA iz MLC-a, upotrijebite odvijač Phillips broj 2 za otpuštanje pričvrsnih vijaka na MPA. Provjerite jeste li prvo otpustili desni vijak, a zatim lijevi.
5. Uhvatite MPA i povucite MPA iz MLC-a. (Već ste odspojili kabele s MPA.)

Postavljanje zaštitnih poklopaca

Postavite zaštitne poklopce kako biste zaštitili nekorištene ili nespojene optičke priključke.

Zaštitite priključke primopredajnika umetanjem čistih zaštitnih poklopaca u sve priključke koji se ne koriste i nemaju priključene optičke module. Ako su optički moduli priključeni, ali se ne koriste, zaštitne poklopce koji su isporučeni s optičkim modulima treba koristiti za zaštitu TX i RX površina optičkog modula. Obavezno očistite optičke površine optičkih kabela prije nego što ih ponovno priključite u optičke priključke drugog modula. Zaštitni poklopci štite priključke od mogućih EMI smetnji i također izbjegavaju kontaminaciju zbog nakupljanja prašine. Kako biste ispunili zahtjeve za EMI smetnje, morate koristiti metalne zaštitne poklopce kada priključke ne koriste optički moduli.
Sljedeći popis pruža identifikatore proizvoda (PID) za zaštitne poklopce koji su dostupni za svaku vrstu priključka:

PID	Opis
NC55-SFP-DCAP(=)	Cisco NCS5500 Series Poklopac za zaštitu od prašine za SFP/ZSFP (količina: 1 po kompletu)
NC55-QSFP-DCAP(=)	Cisco NCS5500 Series Poklopac za zaštitu od prašine za QSFP/ZQSFP (količina: 1 po kompletu)
NC55-CFP2-DCAP(=)	Cisco NCS5500 Series Poklopac za zaštitu od prašine za CFP2 (količina: 1 po kompletu)

Napomena
Zaštitni poklopci mogu se naručiti zasebno od tvrtke Cisco i dostupni su za različite ulazne/izlazne konektore.

Da biste instalirali zaštitni poklopac:

1. Držite zaštitni poklopac za ručku.
2. Umetnite zaštitni poklopac u odgovarajuće nekorištene priključke (SFP, QSFP, CFP2).

Instaliranje i uklanjanje modula primopredajnika

Instaliranje i uklanjanje SFP modula

Prije uklanjanja ili instaliranja SFP ili SFP+ modula, pročitajte informacije o instaliranju u ovom odjeljku.

Izjava 1051 — Lasersko zračenje
Nevidljivo lasersko zračenje može se emitirati iz odspojenih vlakana ili konektora. Ne buljite u zrake niti ih gledajte izravno optičkim instrumentima.

Zaštitite linijsku karticu umetanjem čistog poklopca kaveza SFP/SFP+ modula, prikazanog na slici u nastavku, u kavez optičkog modula kada nije instaliran SFP ili SFP+ modul.

Zaštitite SFP ili SFP+ module umetanjem čistih poklopaca za zaštitu od prašine u njih nakon uklanjanja kabela. Obavezno očistite optičke površine optičkih kabela prije nego što ih ponovno priključite u optičke priključke drugog modula. Izbjegavajte ulazak prašine i drugih onečišćenja u optičke priključke vaših SFP ili SFP+ modula, jer optika ne radi ispravno kada je zapriječi prašina.

Preporučujemo da ne instalirate ili uklanjate SFP ili SFP+ modul s pričvršćenim optičkim kabelima zbog mogućnosti oštećenja kabela, konektora kabela ili optičkih sučelja u modulu. Odspojite sve kabele prije uklanjanja ili instaliranja SFP ili SFP+ modula. Uklanjanje i umetanje modula može skratiti njegov vijek trajanja, stoga ne biste trebali uklanjati i umetati module više nego što je apsolutno potrebno.
Napomena
Prilikom instaliranja SFP ili SFP+ modula, trebali biste čuti klik kada trokutasti zatik na dnu modula uskoči u rupu u utičnici. Klik označava da je modul ispravno postavljen i osiguran u utičnici. Provjerite jesu li moduli u potpunosti postavljeni i osigurani u svojim dodijeljenim utičnicama na linijskoj kartici čvrstim pritiskom na svaki SFP ili SFP+ modul.

SFP ili SFP+ modul s kopčom

SFP ili SFP+ modul s kopčom ima kopču koju koristite za uklanjanje ili instaliranje modula (pogledajte sliku u nastavku).

Instaliranje SFP ili SFP+ modula s kopčom

Za instaliranje ove vrste SFP ili SFP+ modula slijedite ove korake:

Postupak

1. Pričvrstite remen za zapešće ili gležanj za zaštitu od elektrostatskog pražnjenja i slijedite upute za uporabu.
2. Zatvorite kopču prije umetanja SFP modula.
3. Poravnajte SFP modul s priključkom i gurnite ga u priključak (pogledajte sliku u nastavku).


Napomena
Prilikom instaliranja SFP ili SFP+ modula, trebali biste čuti klik kada trokutasti zatik na dnu SFP modula uskoči u rupu u utičnici. Ovaj klik označava da je modul ispravno postavljen i osiguran u utičnici. Provjerite jesu li SFP moduli u potpunosti postavljeni i osigurani u svojim dodijeljenim utičnicama na linijskoj kartici čvrstim pritiskom na svaki SFP modul.

Uklanjanje SFP ili SFP+ modula s kopčom

Za uklanjanje ove vrste SFP ili SFP+ modula slijedite ove korake:

Postupak

1. Pričvrstite remen za zapešće ili gležanj za zaštitu od elektrostatskog pražnjenja i slijedite upute za uporabu.
2. Odspojite i uklonite sve kabele sučelja s priključaka; zabilježite trenutne veze kabela s priključcima na linijskoj kartici.
3. Otvorite kopču na SFP modulu kažiprstom, kao što je prikazano na slici u nastavku. Ako je kopča zapriječena i ne možete je otvoriti kažiprstom, upotrijebite mali odvijač s ravnom glavom ili drugi dugi, uski instrument za otvaranje kopče.
4. Uhvatite SFP modul između palca i kažiprsta i pažljivo ga uklonite iz priključka, kao što je prikazano na slici u nastavku.
   Napomena
   Ova se radnja mora izvesti tijekom vašeg prvog primjera. Nakon što su svi priključci popunjeni, to možda neće biti moguće.

5. Postavite uklonjeni SFP modul na antistatičku podlogu ili ga odmah stavite u statičku zaštitnu vrećicu ako ga planirate vratiti u tvornicu.
6. Zaštitite svoju linijsku karticu umetanjem čistih poklopaca kaveza SFP modula u kavez optičkog modula kada nije instaliran SFP modul.

Instaliranje i uklanjanje QSFP modula primopredajnika

Napomena
U ovom se odjeljku QSFP odnosi na QSFP+, QSFP28 i QSFP-DD. Dodatne pojedinosti o optičkim primopredajnicima potražite u Vodiču za rukovanje optičkim primopredajnicima tvrtke Cisco.
Ovaj odjeljak sadrži upute za instalaciju, kabliranje i uklanjanje QSFP (Quad Small Form-Factor Pluggable) modula primopredajnika. Moduli su I/O (ulazno/izlazni) uređaji koji se mogu zamijeniti tijekom rada i koji povezuju električni krug priključka modula sustava s bakrenom ili optičkom mrežom.
Sljedeća slika prikazuje 400-gigabitni QSFP-DD modul primopredajnika.

1. Jezičak za povlačenje
2. Tijelo QSFP-DD primopredajnika
3. Električni priključak na krug modula

Izjava 1079 — Vruća površina
Ova ikona je upozorenje za vruću površinu. Kako biste izbjegli osobne ozljede, ne dodirujte bez odgovarajuće zaštite.

Potrebni alati i oprema

Za instaliranje modula primopredajnika potrebni su vam ovi alati:

• Remen za zapešće ili drugi osobni uređaj za uzemljenje za sprječavanje pojave elektrostatskog pražnjenja.
• Antistatička podloga ili antistatička pjena za postavljanje primopredajnika.
• Alati za čišćenje prednje strane optičkog vlakna i oprema za inspekciju.

Za informacije o pregledu i čišćenju priključaka optičkih vlakana pogledajte Održavanje primopredajnika i optičkih kabela.

Instaliranje QSFP modula primopredajnika

QSFP modul primopredajnika je uređaj osjetljiv na statički elektricitet. Uvijek koristite remen za zapešće za zaštitu od elektrostatskog pražnjenja ili sličan pojedinačni uređaj za uzemljenje prilikom rukovanja QSFP modulima primopredajnika ili dolaska u kontakt s modulima sustava.
QSFP modul primopredajnika ima zasun s jezičkom za povlačenje. Za instaliranje QSFP modula primopredajnika slijedite ove korake:

Postupak

1. Pričvrstite remen za zapešće za zaštitu od elektrostatskog pražnjenja na sebe i pravilno uzemljenu točku na kućištu ili stalku.
2. Izvadite modul primopredajnika iz njegove zaštitne ambalaže.
3. Provjerite naljepnicu na tijelu modula primopredajnika kako biste provjerili imate li ispravan model za svoju mrežu. Nemojte uklanjati čep za prašinu dok niste spremni za pričvršćivanje kabela mrežnog sučelja. Čep za prašinu nije prikazan na slikama.
4. Držite primopredajnik za jezičak za povlačenje tako da naljepnica identifikatora bude na vrhu.
5. Poravnajte modul primopredajnika ispred otvora utičnice primopredajnika modula i pažljivo gurnite primopredajnik u utičnicu dok primopredajnik ne ostvari kontakt s električnim konektorom utičnice (pogledajte sliku u nastavku).

6. Čvrsto pritisnite prednju stranu modula primopredajnika palcem kako biste u potpunosti smjestili primopredajnik u utičnicu primopredajnika modula (pogledajte sliku u nastavku).

   Ako zasun nije u potpunosti uključen, možda ćete slučajno odspojiti modul primopredajnika.


Pričvršćivanje optičkog mrežnog kabela

Prije nego što počnete
Prije uklanjanja čepova za prašinu i uspostavljanja optičkih veza, slijedite ove smjernice:

• Držite zaštitne čepove za prašinu instalirane u isključenim konektorima optičkog kabela i u optičkim provrtima primopredajnika dok ne budete spremni za uspostavljanje veze.
• Pregledajte i očistite krajnje strane MPO konektora neposredno prije uspostavljanja veza. Za potpune informacije o pregledu i čišćenju priključaka optičkih vlakana pogledajte dokument Postupci pregleda i čišćenja priključaka optičkih vlakana.
• Uhvatite MPO konektor samo za kućište kako biste priključili ili isključili optički kabel.

Napomena
QSFP moduli primopredajnika imaju ključ za sprječavanje pogrešnog umetanja.
Napomena
MPO (multiple-fiber push-on) konektori na optičkim QSFP primopredajnicima podržavaju kabele mrežnog sučelja s fizičkim kontaktom (PC) ili ultra-fizičkim kontaktom (UPC) s ravnim poliranim površinama. MPO konektori na optičkim QSFP primopredajnicima ne podržavaju kabele mrežnog sučelja s kutno poliranom kontaktnom (APC) površinom.

Postupak

1. Uklonite čepove za prašinu s MPO konektora optičkog kabela mrežnog sučelja. Spremite čepove za prašinu za buduću upotrebu.
2. Pregledajte i očistite krajnje strane optičkog vlakna MPO konektora.
3. Uklonite čepove za prašinu iz optičkih provrta modula primopredajnika.
4. Odmah pričvrstite MPO konektore kabela mrežnog sučelja na modul primopredajnika (pogledajte sliku u nastavku).


Uklanjanje QSFP modula primopredajnika

QSFP modul primopredajnika je uređaj osjetljiv na statički elektricitet. Uvijek koristite remen za zapešće za zaštitu od elektrostatskog pražnjenja ili sličan pojedinačni uređaj za uzemljenje prilikom rukovanja modulima primopredajnika ili dolaska u kontakt s modulima.
Za uklanjanje QSFP modula primopredajnika slijedite ove korake:

Postupak

1. Odspojite kabel mrežnog sučelja s konektora primopredajnika.
2. Odmah instalirajte čep za prašinu u optički provrt primopredajnika
3. Uhvatite jezičak za povlačenje i lagano povucite kako biste oslobodili primopredajnik iz utičnice.

4. Izvucite primopredajnik iz utičnice.
5. Stavite modul primopredajnika u antistatičku vrećicu.

Instaliranje i uklanjanje CFP2 modula

Prije uklanjanja ili instaliranja CFP2 modula, pročitajte informacije o instaliranju u ovom odjeljku.

Izjava 1051 — Lasersko zračenje
Nevidljivo lasersko zračenje može se emitirati iz odspojenih vlakana ili konektora. Ne buljite u zrake niti ih gledajte izravno optičkim instrumentima.

CFP2 modul je uređaj osjetljiv na statički elektricitet. Uvijek koristite remen za zapešće za zaštitu od elektrostatskog pražnjenja ili sličan pojedinačni uređaj za uzemljenje prilikom rukovanja CFP2 modulima ili dolaska u kontakt s modulima.

Instaliranje CFP2 modula

Za instaliranje CFP2 modula slijedite ove korake:

Postupak

1. Pričvrstite remen za zapešće ili gležanj za zaštitu od elektrostatskog pražnjenja i slijedite upute za uporabu.
2. Poravnajte CFP2 modul u utičnicu priključka primopredajnika linijske kartice.

3. Gurnite CPT2 modul dok prirubnica EMI brtve ne ostvari kontakt s prednjom pločom linijske kartice.
4. Čvrsto pritisnite prednju stranu CFP2 modula palčevima kako biste ga u potpunosti smjestili u utičnicu primopredajnika.
   CFP2 modul pravilno je smješten u utor primjenom simetrične sile od najmanje 80 N na njegovu prednju površinu, duž središnje linije. Mehanizmi za zaključavanje s obje strane utikača trebaju biti u potpunosti uključeni, a električni konektori trebaju biti potpuno spojeni.

5. Kada ste spremni za pričvršćivanje sučelja mrežnog kabela, uklonite čepove za prašinu i pregledajte i očistite krajnje strane konektora vlakana, a zatim odmah pričvrstite konektore kabela mrežnog sučelja u optičke provrte CFP2 modula.
   Napomena
   Online umetanje i uklanjanje (OIR): Kada umetnete CFP2 modul koji je konfiguriran za 150 Gbps (8 QAM), doći će do kašnjenja u procesu uključivanja lasera za oba kontrolera optike zbog titranja. Ovaj postupak uključivanja lasera može trajati do 120 sekundi.

Uklanjanje CFP2 modula

Za uklanjanje CFP2 modula slijedite ove korake:

Postupak

1. Pričvrstite remen za zapešće ili gležanj za zaštitu od elektrostatskog pražnjenja i slijedite upute za uporabu.
2. Odspojite i uklonite sve kabele sučelja s priključaka; zabilježite trenutne veze kabela s priključcima na linijskoj kartici.
3. Otvorite zasun nosača na CFP2 modulu kažiprstom. Ako je zasun nosača zapriječen i ne možete ga otvoriti kažiprstom, upotrijebite mali odvijač s ravnom glavom ili drugi dugi, uski instrument za otvaranje zasuna nosača.
4. Uhvatite CFP2 modul između palca i kažiprsta i pažljivo ga uklonite iz priključka.
5. Postavite uklonjeni CFP2 modul na antistatičku podlogu ili ga odmah stavite u statičku zaštitnu vrećicu ako ga planirate vratiti u tvornicu.

Povežite priključke sučelja

Možete povezati priključke optičkog sučelja na linijskim karticama s drugim uređajima za mrežnu povezivost.

Povežite optički priključak s mrežom

Ovisno o modelu linijske kartice koju koristite, možete koristiti QSFP+ ili QSFP28 primopredajnike. Neki primopredajnici rade s optičkim kabelima koje pričvršćujete na primopredajnike, a drugi primopredajnici rade s unaprijed pričvršćenim bakrenim kabelima. Prilikom ugradnje optičkih kabela za priključak, morate instalirati SFP primopredajnike za 1-gigabitne optičke priključke ili instalirati SFP+ primopredajnike za 10-gigabitne optičke priključke ili QSFP+ primopredajnike za 100-gigabitne priključke prije instaliranja optičkog kabela u primopredajnike.

Uklanjanje i instaliranje primopredajnika može skratiti njegov vijek trajanja. Nemojte uklanjati i umetati primopredajnike više nego što je apsolutno potrebno. Preporučujemo da isključite kabele prije instaliranja ili uklanjanja primopredajnika kako biste spriječili oštećenje kabela ili primopredajnika.

Isključite optičke priključke iz mreže

Kada trebate ukloniti optičke primopredajnike, prvo morate ukloniti optičke kabele s primopredajnika prije nego što uklonite primopredajnik s priključka.

Održavajte primopredajnike i optičke kabele

Kako bi se održala visoka točnost signala i spriječila oštećenja konektora, primopredajnici i optički kabeli moraju biti čisti i bez prašine. Prigušenje (gubitak svjetla) povećava se kontaminacijom i trebalo bi biti ispod 0,35 dB.
Pogledajte dokument Postupci pregleda i čišćenja za optičke spojeve za postupke pregleda i čišćenja optičkih spojeva.

Postavite prag propusnosti matrice

Propusnost matrice odnosi se na postotak broja aktivnih veza matrice i ukupnog broja dostupnih veza između svakog NPU-a i svih dostupnih kartica matrice. Algoritam propusnosti matrice nadzire broj aktivnih veza na svim NPU-ovima svake linijske kartice i uključuje ili isključuje sučelja linijske kartice. Ako broj aktivnih veza prijeđe prag, algoritam uključuje sva sučelja, a ako je broj aktivnih veza manji od praga - 2, sučelja se isključuju. Ova vrijednost -2 koristi se za izbjegavanje čestih preklapanja. Vrijednost označava da se prag spuštanja drži 2 veze matrice po ASIC-u ispod praga podizanja.
Napomena
Sva sučelja linijske kartice bit će isključena čak i ako je jedna od NPU veza ispod potrebnog praga i bit će uključena tek nakon što su sve NPU veze te linijske kartice iznad konfiguriranog praga propusnosti. Algoritam propusnosti matrice nije primjenjiv na fiksne uređaje samo s NPU-om gdje veze matrice nisu povezane.
Prag propusnosti djeluje kao kontrolna točka kako bi se osigurala značajna dostupnost propusnosti za prijenos prometa na kartice matrice. Za konfiguriranje praga propusnosti koristite sljedeće naredbe:

Napomena
Konfiguracija praga propusnosti stupa na snagu samo na aktivnosti povezanu s vezom matrice.
Korisnik može postaviti vrijednost praga počevši od 10 i u koracima od 10. Zadana vrijednost je 10%.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Priručnik za seriju Cisco NCS 5500

Dostupni jezici
