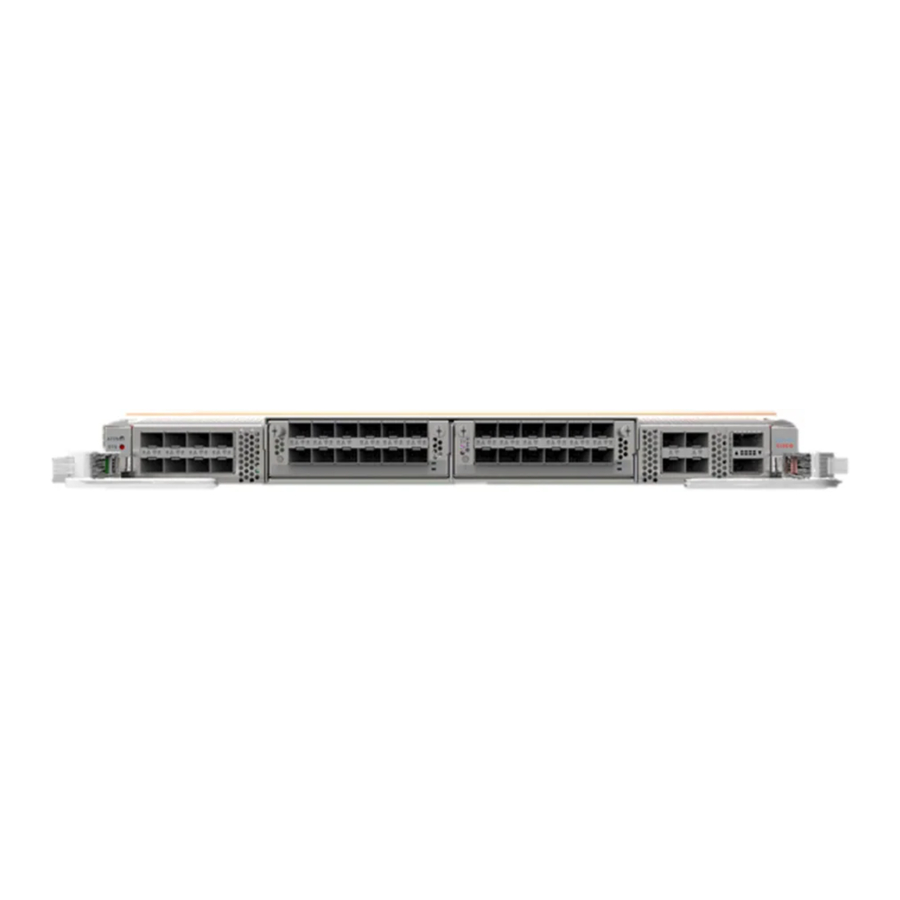

Manualul seriei Cisco NCS 5500

Instrucțiuni de conectare a porturilor

În funcție de șasiu și de plăcile de linie instalate, puteți utiliza conectori Quad Small Form-Factor Pluggable Plus (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO și RJ-45 pentru a conecta porturile de pe plăcile de linie la alte dispozitive de rețea.
Pentru a preveni deteriorarea cablurilor de fibră optică la instalarea unui transceiver în placa de linie, vă recomandăm să deconectați transceiverul de la cablurile sale de fibră optică. Înainte de a scoate transceiverul din router, scoateți cablul din transceiver. Puteți schimba sau scoate cablul fără a scoate transceiverul.
Pentru a maximiza eficiența și durata de viață a transceiverelor și a cablurilor optice, faceți următoarele:

• Purtați o brățară antistatică conectată la o priză de împământare atunci când manipulați transceivere. Routerul este, de obicei, împământat în timpul instalării și oferă un port ESD la care puteți conecta brățara.
• Nu scoateți și nu introduceți un transceiver mai des decât este necesar. Îndepărtările și inserțiile repetate îi pot scurta durata de viață utilă.
• Păstrați transceivers și cablurile de fibră optică curate și fără praf pentru a menține o precizie ridicată a semnalului și pentru a preveni deteriorarea conectorilor. Atenuarea (pierderea de lumină) este crescută de contaminare și trebuie menținută sub 0,35 dB.
  • Curățați aceste piese înainte de instalare pentru a preveni zgârierea capetelor cablurilor de fibră optică de către praf.
  • Curățați conectorii în mod regulat; frecvența necesară a curățării depinde de mediu. În plus, curățați conectorii atunci când sunt expuși la praf sau sunt atinși accidental. Atât tehnicile de curățare umedă, cât și uscată pot fi eficiente; consultați procedurile de curățare a conexiunilor cu fibră optică ale site-ului dumneavoastră.
  • Nu atingeți capetele conectorilor. Atingerea capetelor poate lăsa amprente și poate cauza alte contaminări.
• Inspectați în mod regulat pentru praf și daune. Dacă suspectați daune, curățați și apoi inspectați capetele fibrei sub un microscop pentru a determina dacă s-au produs daune.

Declarația 1051 - Radiație laser
Radiația laser invizibilă poate fi emisă de fibrele sau conectorii deconectați. Nu vă uitați fix la fascicule și nu vizualizați direct cu instrumente optice.

Conectarea unei console la router

Înainte de a crea o conexiune de gestionare a rețelei pentru router sau de a conecta routerul la rețea, trebuie să creați o conexiune de gestionare locală printr-un terminal de consolă și să configurați o adresă IP pentru router. Puteți utiliza, de asemenea, consola pentru a efectua următoarele funcții, fiecare dintre acestea putând fi efectuată prin interfața de gestionare după ce efectuați această conexiune:

• Configurați routerul utilizând interfața de linie de comandă (CLI).
• Monitorizați statisticile și erorile rețelei.
• Configurați parametrii agentului Simple Network Management Protocol (SNMP).
• Descărcați actualizări de software.

Realizați această conexiune de gestionare locală între portul serial asincron de pe o placă de procesor de rută și un dispozitiv de consolă capabil de transmisie asincronă. De obicei, puteți utiliza un terminal de computer ca dispozitiv de consolă. Pe plăcile de procesor de rută, utilizați portul serial al consolei.
Notă
Înainte de a putea conecta portul consolei la un terminal de computer, asigurați-vă că terminalul de computer acceptă emularea terminalului VT100. Software-ul de emulare a terminalului face posibilă comunicarea între router și computer în timpul configurării și configurării.

Înainte de a începe

• Routerul trebuie să fie complet instalat în rack-ul său, conectat la o sursă de alimentare și împământat.
• Cablarea necesară pentru conexiunile consolei, de gestionare și de rețea trebuie să fie disponibilă.
  • Un cablu rollover RJ-45 și un adaptor DB9F/RJ-45 sunt furnizate în kitul de accesorii al routerului.
  • Cablarea rețelei ar trebui să fie deja direcționată către locația routerului instalat.

Procedură

1. Configurați dispozitivul de consolă pentru a se potrivi cu următoarele caracteristici implicite ale portului:
   • 9600 baud
   • 8 biți de date
   • 1 bit de stop
   • Fără paritate
2. Conectați un cablu rollover RJ-45 la CONSOLE SERIAL PORT (PORTUL SERIAL AL CONSOLEI).
   Puteți găsi acest cablu în kitul de accesorii.
3. Direcționați cablul rollover RJ-45 prin slotul central din sistemul de gestionare a cablurilor și apoi către consolă sau modem. Conectați celălalt capăt al cablului rollover RJ-45 la consolă sau la un modem.
4. Dacă consola sau modemul nu pot utiliza o conexiune RJ-45, utilizați adaptorul de terminal PC DB-9F/RJ-45F găsit în kitul de accesorii pentru router. Alternativ, puteți utiliza un adaptor RJ-45/DSUB F/F sau RJ-45/DSUB R/P, dar trebuie să furnizați aceste adaptoare.

Ce urmează
Sunteți gata să creați configurația inițială a routerului (consultați Crearea configurației inițiale a routerului).

Conectarea interfeței de gestionare

Portul de gestionare a procesorului de rută (MGMT ETH) oferă gestionare out-of-band, care vă permite să utilizați interfața de linie de comandă (CLI) pentru a gestiona routerul prin adresa sa IP. Acest port utilizează o conexiune Ethernet 10/100/1000 cu o interfață RJ-45.
Notă
Într-un router cu procesor de rută dublă, vă puteți asigura că placa de procesor de rută activă este întotdeauna conectată la rețea conectând interfața de gestionare de pe ambele plăci de procesor de rută la rețea. Adică, puteți efectua această sarcină pentru fiecare placă de procesor de rută. Când placa de procesor de rută este activă, routerul are automat o interfață de gestionare care rulează și este accesibilă din rețea.

Pentru a preveni un conflict de adrese IP, nu conectați portul MGMT 10/100/1000 Ethernet până când configurația inițială nu este finalizată. Pentru mai multe informații, consultați Crearea configurației inițiale a routerului.

Înainte de a începe
Trebuie să fi finalizat configurația inițială a routerului (consultați Crearea configurației inițiale a routerului).

Procedură

1. Conectați un cablu modular, RJ-45, UTP la portul MGMT ETH de pe placa procesorului de rută.
2. Direcționați cablul prin slotul central din sistemul de gestionare a cablurilor.
3. Conectați celălalt capăt al cablului la un port Ethernet 10/100/1000 de pe un dispozitiv de rețea.

Ce urmează
Sunteți gata să conectați porturile de interfață de pe fiecare dintre plăcile de linie la rețea.

Instalarea și scoaterea adaptoarelor modulare de port

Următoarele secțiuni descriu cum să instalați sau să scoateți MPA:

Manipularea adaptoarelor modulare de port

Fiecare placă de circuit a adaptorului modular de port (MPA) este montată pe un suport metalic și este sensibilă la daunele cauzate de descărcarea electrostatică (ESD).

Manipulați întotdeauna MPA de marginile și mânerul suportului; nu atingeți niciodată componentele MPA sau pinii conectorului (consultați figura de mai jos).
Când un compartiment nu este utilizat, un obturator gol de slot MPA trebuie să umple compartimentul gol pentru a permite routerului sau comutatorului să se conformeze cerințelor de emisie a interferențelor electromagnetice (EMI) și pentru a permite un flux de aer adecvat prin modulele instalate. Dacă intenționați să instalați un MPA într-un compartiment care nu este utilizat, trebuie mai întâi să scoateți obturatorul.

1. Placă de circuit imprimat
2. Suport metalic
3. Curea de împământare

Inserție și scoatere online

Cisco IOS XR Software 6.6.1 și versiunile ulterioare acceptă inserarea și scoaterea online (OIR) a adaptoarelor modulare de port (MPA) din seria Cisco NCS 5500.
Adaptoarele modulare de port (MPA) din seria Cisco NCS 5500 acceptă inserarea și scoaterea online (OIR). Adaptoarele modulare de port (MPA) pot fi introduse sau scoase independent de placa de linie modulară (MLC). Este acceptată și OIR a unui MLC cu adaptoare modulare de port instalate (MPA).
Adaptoarele modulare de port (MPA) acceptă următoarele tipuri de OIR:

• Soft OIR
  Soft OIR utilizează comenzile IOS XR hw-module subslot rack/slot/subslot reload, hw-module subslot rack/slot/subslot shutdown și no hw-module subslot rack/slot/subslot shutdown pentru a finaliza inserarea și scoaterea online.
• Managed OIR
  O inserare și scoatere online gestionată a adaptoarelor modulare de port (MPA) este alcătuită din următorii pași:
  • Opriți MPA cu comanda hw-module subslot rack/slot/subslot shutdown.
  • Confirmați că LED-urile au trecut de la verde la oprit.
  • Executați comanda do show platform pentru a verifica dacă MPA care urmează să fie eliminată este în starea dezactivată.
  • Scoateți fizic MPA care urmează să fie înlocuită.
  • Introduceți fizic MPA de înlocuire. După introducerea MPA în slot, strângeți șurubul MPA situat pe partea dreaptă în decurs de 10 secunde. Asigurați-vă că mai întâi strângeți șurubul din dreapta și apoi cel din stânga.

Notă
Strângeți șuruburile captiv de pe MPA în decurs de 10 secunde. În caz contrar, MPA se oprește și trece în starea Disabled (Dezactivat). Pentru a recupera MPA, strângeți ambele șuruburi captiv și apoi executați comanda hw-module subslot rack/slot/subslot reload.

• Readuceți MPA în starea activă cu comanda no hw-module subslot rack/slot/subslot shutdown.

Instalarea și scoaterea adaptoarelor modulare de port

Această secțiune oferă instrucțiuni pas cu pas pentru scoaterea și instalarea unui adaptor modular de port (MPA) într-o placă de linie modulară (MLC) NC55-MOD-A-S și NC55-MOD-A-SE-S.
Notă
După ce scoateți MPA din slot, așteptați 60 de secunde înainte de a reintroduce MPA.
Notă
După ce deșurubați ambele șuruburi ejector, așteptați 15 secunde înainte de a scoate MPA din slot.
Pentru a scoate și a instala un MPA, procedați astfel:

1. Pentru a introduce MPA, localizați șinele de ghidare din interiorul MLC care țin MPA în poziție. Acestea se află în partea stângă jos și în partea dreaptă jos a slotului MPA și sunt adâncite cu aproximativ un inch.
2. Glisați cu atenție MPA până la capăt în MLC până când MPA este bine fixată în conectorul interfeței MPA. Când este complet fixată, MPA poate fi ușor în spatele plăcii frontale.
   Notă
   MPA va glisa cu ușurință în slot dacă este aliniată corect pe șine. Dacă MPA nu glisează cu ușurință, NU o forțați. Scoateți MPA și repoziționați-o, acordând o atenție deosebită angajării ei pe șine. Împingeți MPA în interiorul slotului până când auziți un clic. Continuați să împingeți MPA mai departe până când auziți un al doilea clic. MPA este complet fixată numai după ce se aude al doilea clic.
3. După ce MPA este fixată corect, utilizați o șurubelniță Phillips numărul 2 pentru a strânge șuruburile captiv de pe MPA. Asigurați-vă că mai întâi strângeți șurubul din dreapta și apoi cel din stânga.
   Notă
   Strângeți șuruburile captiv de pe MPA în decurs de 10 secunde. În caz contrar, MPA se oprește și trece în starea Disabled (Dezactivat). Pentru a recupera MPA, strângeți ambele șuruburi captiv și apoi executați comanda hw-module subslot rack/slot/subslot reload.
   Notă
   Evitați strângerea excesivă a șuruburilor captiv MPA la instalarea MPA. Strângeți șuruburile captiv de pe MPA la un cuplu de 6 +/-0,5 inch-pound.
4. Pentru a scoate MPA din MLC, utilizați o șurubelniță Phillips numărul 2 pentru a slăbi șuruburile captiv de pe MPA. Asigurați-vă că mai întâi slăbiți șurubul din dreapta și apoi cel din stânga.
5. Apucați MPA și trageți MPA din MLC. (Ați deconectat deja cablurile de la MPA.)

Instalarea capacelelor de protecție împotriva prafului

Instalați capace de protecție împotriva prafului pentru a proteja porturile optice neutilizate sau neconectate.

Protejați porturile transceiverului introducând capace de protecție împotriva prafului curate în orice porturi care nu sunt utilizate și nu au module optice conectate. Dacă modulele optice sunt conectate, dar nu sunt utilizate, capacele de protecție împotriva prafului care au fost furnizate împreună cu modulele optice trebuie utilizate pentru a proteja suprafețele TX și RX ale modulului optic. Asigurați-vă că curățați suprafețele optice ale cablurilor de fibră înainte de a le conecta înapoi la porturile optice ale unui alt modul. Capacele de protecție împotriva prafului protejează porturile de posibilele interferențe EMI și, de asemenea, evită contaminarea din cauza colectării prafului. Pentru a îndeplini cerințele de interferență EMI, trebuie să utilizați capacele de protecție împotriva prafului metalice atunci când porturile nu sunt utilizate de module optice.
Următoarea listă oferă ID-urile produsului (PID) pentru capacele de protecție împotriva prafului care sunt disponibile pentru fiecare tip de port:

PID	Descriere
NC55-SFP-DCAP(=)	Capac de protecție împotriva prafului pentru seria Cisco NCS5500 pentru SFP/ZSFP (cantitate: 1 per kit)
NC55-QSFP-DCAP(=)	Capac de protecție împotriva prafului pentru seria Cisco NCS5500 pentru QSFP/ZQSFP (cantitate: 1 per kit)
NC55-CFP2-DCAP(=)	Capac de protecție împotriva prafului pentru seria Cisco NCS5500 pentru CFP2 (cantitate: 1 per kit)

Notă
Capacele de protecție împotriva prafului pot fi comandate separat de la Cisco și sunt disponibile pentru o varietate de conectori de intrare/ieșire.

Pentru a instala capacul de protecție împotriva prafului:

1. Țineți capacul de protecție împotriva prafului de mâner.
2. Introduceți capacul de protecție împotriva prafului în porturile neutilizate corespunzătoare (SFP, QSFP, CFP2).

Instalarea și scoaterea modulelor transceiver

Instalarea și scoaterea modulelor SFP

Înainte de a scoate sau instala un modul SFP sau SFP+, citiți informațiile de instalare din această secțiune.

Declarația 1051 — Radiație laser
Radiații laser invizibile pot fi emise din fibre sau conectori deconectați. Nu vă uitați la fascicule și nu le vizualizați direct cu instrumente optice.

Protejați placa de linie introducând un capac curat pentru cușca modulului SFP/SFP+, prezentat în figura de mai jos, în cușca modulului optic atunci când nu este instalat niciun modul SFP sau SFP+.

Protejați modulele SFP sau SFP+ introducând capace curate de praf în ele după scoaterea cablurilor. Asigurați-vă că curățați suprafețele optice ale cablurilor de fibră înainte de a le conecta din nou în porturile optice ale unui alt modul. Evitați pătrunderea prafului și a altor contaminanți în porturile optice ale modulelor dvs. SFP sau SFP+, deoarece optica nu funcționează corect când este obstrucționată de praf.

Vă recomandăm insistent să nu instalați sau să scoateți modulul SFP sau SFP+ cu cabluri de fibră optică atașate la acesta din cauza potențialului de deteriorare a cablului, a conectorului cablului sau a interfețelor optice din modul. Deconectați toate cablurile înainte de a scoate sau instala un modul SFP sau SFP+. Scoaterea și introducerea unui modul îi pot scurta durata de viață utilă, așa că nu ar trebui să scoateți și să introduceți module mai mult decât este absolut necesar.
Notă
Când instalați un modul SFP sau SFP+, ar trebui să auziți un clic pe măsură ce știftul triunghiular de pe partea inferioară a modulului se fixează în orificiul din priză. Clicul indică faptul că modulul este așezat și fixat corect în priză. Verificați dacă modulele sunt complet așezate și fixate în prizele atribuite de pe placa de linie apăsând ferm pe fiecare modul SFP sau SFP+.

Modul SFP sau SFP+ cu clemă de eliberare

Modulul SFP sau SFP+ cu clemă de eliberare are o clemă pe care o utilizați pentru a scoate sau instala modulul (consultați figura de mai jos).

Instalarea unui modul SFP sau SFP+ cu clemă de eliberare

Pentru a instala acest tip de modul SFP sau SFP+, urmați acești pași:

Procedură

1. Atașați o curea de protecție ESD pentru încheietura mâinii sau pentru gleznă și urmați instrucțiunile de utilizare.
2. Închideți clema de eliberare înainte de a introduce modulul SFP.
3. Aliniați modulul SFP cu portul și glisați-l în port (consultați figura de mai jos).


Notă
Când instalați un modul SFP sau SFP+, ar trebui să auziți un clic pe măsură ce știftul triunghiular de pe partea inferioară a modulului SFP se fixează în orificiul din priză. Acest clic indică faptul că modulul este așezat și fixat corect în priză. Verificați dacă modulele SFP sunt complet așezate și fixate în prizele atribuite de pe placa de linie apăsând ferm pe fiecare modul SFP.

Scoaterea unui modul SFP sau SFP+ cu clemă de eliberare

Pentru a scoate acest tip de modul SFP sau SFP+, urmați acești pași:

Procedură

1. Atașați o curea de protecție ESD pentru încheietura mâinii sau pentru gleznă și urmați instrucțiunile de utilizare.
2. Deconectați și scoateți toate cablurile de interfață din porturi; notați conexiunile curente ale cablurilor la porturile de pe placa de linie.
3. Deschideți clema de eliberare de pe modulul SFP cu degetul arătător, așa cum se arată în figura de mai jos. Dacă clema de eliberare este obstrucționată și nu puteți folosi degetul arătător pentru a o deschide, utilizați o șurubelniță mică cu lamă plată sau un alt instrument lung și îngust pentru a deschide clema de eliberare.
4. Apucați modulul SFP între degetul mare și degetul arătător și scoateți-l cu atenție din port, așa cum se arată în figura de mai jos.
   Notă
   Această acțiune trebuie efectuată în timpul primei dvs. instanțe. După ce toate porturile sunt populate, este posibil ca acest lucru să nu fie posibil.

5. Așezați modulul SFP scos pe o covorașă antistatică sau așezați-l imediat într-o pungă de protecție statică dacă intenționați să-l returnați la fabrică.
6. Protejați placa dvs. de linie introducând capace curate pentru cușca modulului SFP în cușca modulului optic atunci când nu este instalat niciun modul SFP.

Instalarea și scoaterea modulelor transceiver QSFP

Notă
În această secțiune, QSFP se referă la QSFP+, QSFP28 și QSFP-DD. Consultați Ghidul de manipulare a transceiverelor optice Cisco pentru detalii suplimentare despre transceverele optice.
Această secțiune oferă instrucțiuni de instalare, cablare și scoatere pentru modulele transceiver Quad Small Form-Factor Pluggable (QSFP). Modulele sunt dispozitive de intrare/ieșire (I/O) hot-swappable care conectează circuitele electrice ale portului modulului sistemului cu o rețea de cupru sau cu fibră optică.
Figura următoare prezintă modulul transceiver QSFP-DD de 400 de gigabiți.

1. Limbă de tragere
2. Corp transceiver QSFP-DD
3. Conexiune electrică la circuitul modulului

Declarația 1079 — Suprafață fierbinte
Această pictogramă este un avertisment de suprafață fierbinte. Pentru a evita vătămările corporale, nu atingeți fără o protecție adecvată.

Instrumente și echipamente necesare

Aveți nevoie de aceste instrumente pentru a instala modulele transceiver:

• Curea pentru încheietura mâinii sau alt dispozitiv personal de împământare pentru a preveni apariția ESD.
• Covorașă antistatică sau spumă antistatică pentru a așeza transceiverul pe ea.
• Instrumente de curățare a feței terminale a fibrei optice și echipamente de inspecție.

Pentru informații despre inspectarea și curățarea conexiunilor de fibră optică, consultați Întreținerea transceiverelor și a cablurilor optice.

Instalarea modulului transceiver QSFP

Modulul transceiver QSFP este un dispozitiv sensibil la electricitatea statică. Utilizați întotdeauna o curea ESD pentru încheietura mâinii sau un dispozitiv similar individual de împământare atunci când manipulați module transceiver QSFP sau când intrați în contact cu modulele sistemului.
Modulul transceiver QSFP are un zăvor cu limbă de tragere. Pentru a instala un modul transceiver QSFP, urmați acești pași:

Procedură

1. Atașați o curea ESD pentru încheietura mâinii de dvs. și de un punct împământat corespunzător de pe șasiu sau de pe suport.
2. Scoateți modulul transceiver din ambalajul său de protecție.
3. Verificați eticheta de pe corpul modulului transceiver pentru a verifica dacă aveți modelul corect pentru rețeaua dvs. Nu scoateți dopul de praf până când nu sunteți gata să atașați cablul de interfață de rețea. Dopul de praf nu este afișat în imagini.
4. Țineți transceiverul de limba de tragere, astfel încât eticheta de identificare să fie în partea de sus.
5. Aliniați modulul transceiver în fața deschiderii soclului transceiverului modulului și glisați cu atenție transceiverul în soclu până când transceiverul face contact cu conectorul electric al soclului (consultați figura de mai jos).

6. Apăsați ferm pe partea din față a modulului transceiver cu degetul mare pentru a așeza complet transceiverul în soclul transceiverului modulului (consultați figura de mai jos).

   Dacă zăvorul nu este complet cuplat, puteți deconecta accidental modulul transceiver.


Atașarea cablului optic de rețea

Înainte de a începe
Înainte de a scoate dopurile de praf și de a face conexiuni optice, urmați aceste instrucțiuni:

• Păstrați dopurile de praf de protecție instalate în conectorii de cablu de fibră optică deconectați și în orificiile optice ale transceiverului până când sunteți gata să faceți o conexiune.
• Inspectați și curățați fețele terminale ale conectorului MPO chiar înainte de a face orice conexiuni. Pentru informații complete despre inspectarea și curățarea conexiunilor de fibră optică, consultați documentul Proceduri de inspecție și curățare pentru conexiunile de fibră optică.
• Apucați conectorul MPO numai de carcasă pentru a conecta sau deconecta un cablu de fibră optică.

Notă
Modulele transceiver QSFP sunt prevăzute cu cheie pentru a preveni inserarea incorectă.
Notă
Conectorii multiple-fiber push-on (MPO) de pe transceverele optice QSFP acceptă cabluri de interfață de rețea cu tipuri de fețe lustruite plate cu contact fizic (PC) sau contact ultra-fizic (UPC). Conectorii MPO de pe transceverele optice QSFP nu acceptă cabluri de interfață de rețea cu un tip de față cu contact lustruit în unghi (APC).

Procedură

1. Scoateți dopurile de praf de pe conectorii MPO ai cablului de interfață de rețea optică. Salvați dopurile de praf pentru utilizare ulterioară.
2. Inspectați și curățați fețele terminale ale fibrei optice ale conectorului MPO.
3. Scoateți dopurile de praf din orificiile optice ale modulului transceiver.
4. Atașați imediat conectorii MPO ai cablului de interfață de rețea la modulul transceiver (consultați figura de mai jos).


Scoaterea modulului transceiver QSFP

Modulul transceiver QSFP este un dispozitiv sensibil la electricitatea statică. Utilizați întotdeauna o curea ESD pentru încheietura mâinii sau un dispozitiv similar individual de împământare atunci când manipulați module transceiver sau când intrați în contact cu module.
Pentru a scoate un modul transceiver QSFP, urmați acești pași:

Procedură

1. Deconectați cablul de interfață de rețea de la conectorul transceiverului.
2. Instalați imediat dopul de praf în orificiul optic al transceiverului
3. Apucați limba de tragere și trageți ușor pentru a elibera transceiverul din soclu.

4. Glisați transceiverul afară din soclu.
5. Puneți modulul transceiver într-o pungă antistatică.

Instalarea și scoaterea modulelor CFP2

Înainte de a scoate sau instala un modul CFP2, citiți informațiile de instalare din această secțiune.

Declarația 1051 — Radiație laser
Radiații laser invizibile pot fi emise din fibre sau conectori deconectați. Nu vă uitați la fascicule și nu le vizualizați direct cu instrumente optice.

Modulul CFP2 este un dispozitiv sensibil la electricitatea statică. Utilizați întotdeauna o curea ESD pentru încheietura mâinii sau un dispozitiv similar individual de împământare atunci când manipulați modulele CFP2 sau când intrați în contact cu modulele.

Instalarea unui modul CFP2

Pentru a instala un modul CFP2, urmați acești pași:

Procedură

1. Atașați o curea de protecție ESD pentru încheietura mâinii sau pentru gleznă și urmați instrucțiunile de utilizare.
2. Aliniați modulul CFP2 în soclul portului transceiverului de pe placa de linie.

3. Glisați modulul CPT2 până când flanșa garniturii EMI face contact cu placa frontală a plăcii de linie.
4. Apăsați ferm pe partea din față a modulului CFP2 cu degetele mari pentru a-l așeza complet în soclul transceiverului.
   Modulul CFP2 este așezat corect în slot prin aplicarea unei forțe simetrice de cel puțin 80N pe suprafața sa frontală, de-a lungul liniei centrale. Mecanismele de blocare de pe ambele părți ale dispozitivului conectabil ar trebui să fie complet cuplate, iar conectorii electrici ar trebui să fie complet împerecheați.

5. Când sunteți gata să atașați interfața cablului de rețea, scoateți dopurile de praf și inspectați și curățați fețele terminale ale conectorului fibrei, apoi atașați imediat conectorii cablului de interfață de rețea în orificiile optice ale modulului CFP2.
   Notă
   Inserarea și scoaterea online (OIR): Când introduceți un modul CFP2 care este configurat pentru 150Gbps (8 QAM), va exista o întârziere în procesul de pornire a laserului pentru ambele controlere optice din cauza fluctuării. Acest proces de pornire a laserului poate dura până la 120 de secunde pentru a fi finalizat.

Scoaterea unui modul CFP2

Pentru a scoate un modul CFP2, urmați acești pași:

Procedură

1. Atașați o curea de protecție ESD pentru încheietura mâinii sau pentru gleznă și urmați instrucțiunile de utilizare.
2. Deconectați și scoateți toate cablurile de interfață din porturi; notați conexiunile curente ale cablurilor la porturile de pe placa de linie.
3. Deschideți zăvorul de blocare de pe modulul CFP2 cu degetul arătător. Dacă zăvorul de blocare este obstrucționat și nu puteți folosi degetul arătător pentru a-l deschide, utilizați o șurubelniță mică cu lamă plată sau un alt instrument lung și îngust pentru a deschide zăvorul de blocare.
4. Apucați modulul CFP2 între degetul mare și degetul arătător și scoateți-l cu atenție din port.
5. Așezați modulul CFP2 scos pe o covorașă antistatică sau așezați-l imediat într-o pungă de protecție statică dacă intenționați să-l returnați la fabrică.

Conectarea porturilor de interfață

Puteți conecta porturile de interfață optică de pe cardurile de linie cu alte dispozitive pentru conectivitate în rețea.

Conectarea unui port cu fibră optică la rețea

În funcție de modelul cardului de linie pe care îl utilizați, puteți utiliza transceivere QSFP+ sau QSFP28. Unele transceivere funcționează cu cabluri cu fibră optică pe care le atașați la transceivere, iar altele funcționează cu cabluri de cupru pre-atașate. Când instalați cabluri cu fibră optică pentru un port, trebuie să instalați transceivere SFP pentru porturi optice de 1 Gigabit sau să instalați transceivere SFP+ pentru porturi optice de 10 Gigabit sau transceivere QSFP+ pentru porturi de 100 Gigabit înainte de a instala cablul cu fibră optică în transceivere.

Scoaterea și instalarea unui transceiver îi poate scurta durata de viață utilă. Nu scoateți și nu introduceți transceivere mai mult decât este absolut necesar. Vă recomandăm să deconectați cablurile înainte de a instala sau de a scoate transceiverele pentru a preveni deteriorarea cablului sau a transceiverului.

Deconectarea porturilor optice de la rețea

Când trebuie să scoateți transceivere cu fibră optică, trebuie mai întâi să scoateți cablurile cu fibră optică din transceiver înainte de a scoate transceiverul din port.

Întreținerea transceiverelor și a cablurilor optice

Pentru a menține o precizie ridicată a semnalului și pentru a preveni deteriorarea conectorilor, transceiverele și cablurile cu fibră optică trebuie păstrate curate și fără praf. Atenuarea (pierderea de lumină) este crescută de contaminare și trebuie să fie sub 0,35 dB.
Consultați documentul Inspection and Cleaning Procedures for Fiber-Optic Connections pentru procesele de inspecție și curățare pentru conexiunile cu fibră optică.

Setarea pragului lățimii de bandă a matricei

Lățimea de bandă a matricei se referă la procentul numărului de legături de matrice active și al numărului total de legături disponibile între fiecare NPU și toate cardurile de matrice disponibile. Algoritmul lățimii de bandă a matricei monitorizează numărul de legături active de pe toate NPU-urile fiecărui card de linie și pornește sau oprește interfețele cardului de linie. Dacă numărul de legături active depășește pragul, algoritmul pornește toate interfețele, iar dacă numărul de legături active este mai mic decât pragul - 2, interfețele sunt oprite. Această valoare de -2 este utilizată pentru a evita fluctuațiile frecvente. Valoarea indică faptul că pragul de reducere este menținut cu 2 legături de matrice per ASIC sub pragul de creștere.
Notă
Toate interfețele cardului de linie vor fi oprite chiar dacă una dintre legăturile NPU este sub pragul necesar și vor fi pornite numai după ce toate legăturile NPU ale acelui card de linie sunt peste pragul de lățime de bandă configurat. Algoritmul lățimii de bandă a matricei nu se aplică dispozitivelor fixe numai cu NPU unde legăturile matricei nu sunt conectate.
Pragul lățimii de bandă acționează ca un punct de control pentru a asigura o disponibilitate substanțială a lățimii de bandă pentru a transporta traficul către cardurile matricei. Pentru a configura pragul lățimii de bandă, utilizați următoarele comenzi:

Notă
Configurația pragului lățimii de bandă intră în vigoare numai la o activitate legată de legătura matricei.
Utilizatorul poate seta valoarea pragului începând cu 10 și în trepte de 10. Valoarea implicită este 10%.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul seriei Cisco NCS 5500

Limbi disponibile
