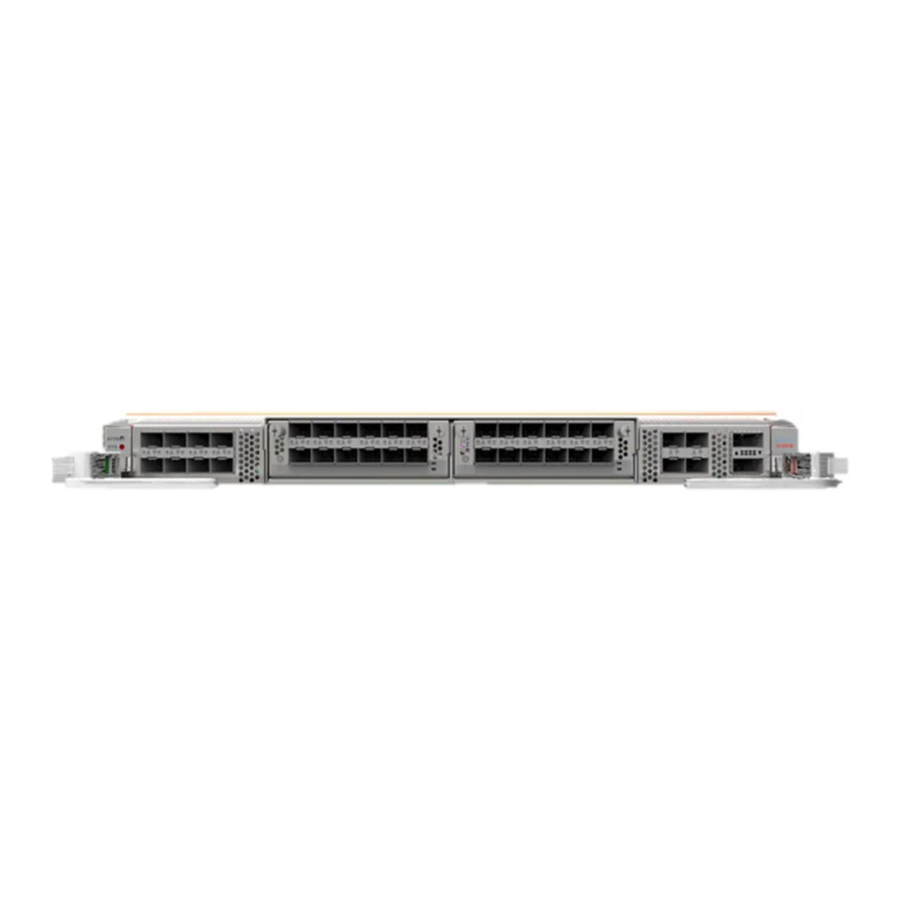

Mwongozo wa Mfululizo wa Cisco NCS 5500

Miongozo ya Muunganisho wa Bandari

Kulingana na chasi na kadi za laini zilizosakinishwa, unaweza kutumia Viunganishi vya Quad Small Form-Factor Pluggable Plus (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO, na RJ-45 kuunganisha bandari kwenye kadi za laini na vifaa vingine vya mtandao.
Ili kuzuia uharibifu wa nyaya za fiber-optic wakati wa kusakinisha transceiver kwenye kadi ya laini, tunapendekeza kwamba ukate transceiver kutoka kwa nyaya zake za fiber-optic. Kabla ya kuondoa transceiver kutoka kwa router, ondoa kebo kutoka kwa transceiver. Unaweza kubadilisha au kuondoa kebo bila kuondoa transceiver.
Ili kuongeza ufanisi na maisha ya transceivers na nyaya zako za macho, fanya yafuatayo:

• Vaa kamba ya mkono ya kuzuia ESD ambayo imeunganishwa na ardhi kila wakati unashughulikia transceivers. Router kawaida huwekwa msingi wakati wa usakinishaji na hutoa bandari ya ESD ambayo unaweza kuunganisha kamba yako ya mkono.
• Usiondoe na kuingiza transceiver mara nyingi kuliko inavyohitajika. Uondoaji na uingizaji unaorudiwa unaweza kufupisha maisha yake muhimu.
• Weka transceivers na nyaya za fiber-optic safi na bila vumbi ili kudumisha usahihi wa juu wa mawimbi na kuzuia uharibifu wa viunganishi. Kupungua (kupoteza mwanga) huongezeka kwa uchafuzi na inapaswa kuwekwa chini ya 0.35 dB.
  • Safisha sehemu hizi kabla ya usakinishaji ili kuzuia vumbi kukwaruza ncha za kebo ya fiber-optic.
  • Safisha viunganishi mara kwa mara; mzunguko unaohitajika wa kusafisha unategemea mazingira. Kwa kuongeza, safisha viunganishi wakati vinafunuliwa na vumbi au kuguswa kwa bahati mbaya. Mbinu za kusafisha za mvua na kavu zinaweza kuwa na ufanisi; rejelea taratibu za kusafisha muunganisho wa fiber-optic za tovuti yako.
  • Usiguse ncha za viunganishi. Kugusa ncha kunaweza kuacha alama za vidole na kusababisha uchafuzi mwingine.
• Kagua mara kwa mara kwa vumbi na uharibifu. Ikiwa unashuku uharibifu, safisha na kisha kagua ncha za nyuzi chini ya darubini ili kubaini ikiwa uharibifu umetokea.

Taarifa ya 1051 - Mionzi ya Laser
Mionzi ya laser isiyoonekana inaweza kutolewa kutoka kwa nyuzi au viunganishi vilivyokatwa. Usiangalie kwenye boriti au kutazama moja kwa moja na vyombo vya macho.

Kuunganisha Dashibodi kwenye Router

Kabla ya kuunda muunganisho wa usimamizi wa mtandao kwa router au kuunganisha router kwenye mtandao, lazima uunde muunganisho wa usimamizi wa ndani kupitia terminal ya dashibodi na usanidi anwani ya IP kwa router. Unaweza pia kutumia dashibodi kufanya kazi zifuatazo, ambazo kila moja inaweza kufanywa kupitia kiolesura cha usimamizi baada ya kufanya muunganisho huo:

• Sanidi router kwa kutumia kiolesura cha mstari wa amri (CLI).
• Fuatilia takwimu za mtandao na makosa.
• Sanidi vigezo vya wakala wa Itifaki Rahisi ya Usimamizi wa Mtandao (SNMP).
• Pakua sasisho za programu.

Unafanya muunganisho huu wa usimamizi wa ndani kati ya bandari ya serial isiyolingana kwenye kadi ya kichakata njia na kifaa cha dashibodi kinachoweza kusambaza mawasiliano yasiyolingana. Kwa kawaida, unaweza kutumia terminal ya kompyuta kama kifaa cha dashibodi. Kwenye kadi za kichakata njia, unatumia bandari ya serial ya dashibodi.
Kumbuka
Kabla ya kuunganisha bandari ya dashibodi kwenye terminal ya kompyuta, hakikisha kwamba terminal ya kompyuta inasaidia uigaji wa terminal ya VT100. Programu ya uigaji wa terminal hufanya mawasiliano kati ya router na kompyuta iwezekane wakati wa usanidi na usanidi.

Kabla ya kuanza

• Router lazima iwe imesakinishwa kikamilifu kwenye rack yake, imeunganishwa na chanzo cha nguvu, na imewekwa msingi.
• Kebo muhimu kwa miunganisho ya dashibodi, usimamizi na mtandao lazima zipatikane.
  • Kebo ya RJ-45 rollover na adapta ya DB9F/RJ-45 hutolewa kwenye kit cha vifaa vya router.
  • Kebo ya mtandao inapaswa kuwa tayari imeelekezwa kwenye eneo la router iliyosakinishwa.

Utaratibu

1. Sanidi kifaa cha dashibodi ili kulingana na sifa zifuatazo za bandari chaguo-msingi:
   • 9600 baud
   • biti 8 za data
   • biti 1 ya kusimamisha
   • Hakuna usawa
2. Unganisha kebo ya RJ-45 rollover kwenye BANDARI YA SERIAL YA DASHIBODI.
   Unaweza kupata kebo hii kwenye kit cha vifaa.
3. Elekeza kebo ya RJ-45 rollover kupitia nafasi ya katikati kwenye mfumo wa usimamizi wa kebo na kisha kwenye dashibodi au modem. Unganisha ncha nyingine ya kebo ya RJ-45 rollover kwenye dashibodi au kwenye modem.
4. Ikiwa dashibodi au modem haiwezi kutumia muunganisho wa RJ-45, tumia adapta ya terminal ya DB-9F/RJ-45F PC inayopatikana kwenye kit cha vifaa vya router. Vinginevyo, unaweza kutumia adapta ya RJ-45/DSUB F/F au RJ-45/DSUB R/P, lakini lazima utoe adapta hizo.

Nini cha kufanya baadaye
Uko tayari kuunda usanidi wa awali wa router (angalia Unda Usanidi wa Awali wa Router).

Unganisha Kiolesura cha Usimamizi

Bandari ya usimamizi wa Kichakata Njia (MGMT ETH) hutoa usimamizi wa nje ya bendi, ambayo hukuwezesha kutumia kiolesura cha mstari wa amri (CLI) kusimamia router kwa anwani yake ya IP. Bandari hii hutumia muunganisho wa Ethaneti wa 10/100/1000 na kiolesura cha RJ-45.
Kumbuka
Katika router ya Kichakata Njia mbili, unaweza kuhakikisha kwamba kadi ya Kichakata Njia amilifu imeunganishwa kila wakati kwenye mtandao kwa kuunganisha kiolesura cha usimamizi kwenye kadi zote mbili za Kichakata Njia kwenye mtandao. Hiyo ni, unaweza kutekeleza kazi hii kwa kila kadi ya Kichakata Njia. Wakati kadi ya Kichakata Njia inafanya kazi, router moja kwa moja ina kiolesura cha usimamizi ambacho kinafanya kazi na kinapatikana kutoka kwa mtandao.

Ili kuzuia mgongano wa anwani ya IP, usiunganishe bandari ya MGMT 10/100/1000 Ethaneti hadi usanidi wa awali ukamilike. Kwa maelezo zaidi, angalia Unda Usanidi wa Awali wa Router.

Kabla ya kuanza
Lazima uwe umekamilisha usanidi wa awali wa router (angalia Unda Usanidi wa Awali wa Router).

Utaratibu

1. Unganisha kebo ya kawaida ya RJ-45, UTP kwenye bandari ya MGMT ETH kwenye kadi ya Kichakata Njia.
2. Elekeza kebo kupitia nafasi ya kati kwenye mfumo wa usimamizi wa kebo.
3. Unganisha ncha nyingine ya kebo kwenye bandari ya Ethaneti ya 10/100/1000 kwenye kifaa cha mtandao.

Nini cha kufanya baadaye
Uko tayari kuunganisha bandari za kiolesura kwenye kila moja ya kadi za laini kwenye mtandao.

Kusakinisha na Kuondoa Adapta za Bandari za Msimu

Sehemu zifuatazo zinaeleza jinsi ya kusakinisha au kuondoa MPA:

Kushughulikia Adapta za Bandari za Msimu

Kila ubao wa saketi wa adapta ya bandari ya msimu (MPA) umewekwa kwenye chombo cha chuma na ni nyeti kwa uharibifu wa kutokwa kwa umeme tuli (ESD).

Daima shughulikia MPA kwa kingo na mpini za chombo; usiguse vipengele vya MPA au pini za kiunganishi (Tazama mchoro hapa chini).
Wakati sehemu haitumiki, Kijazaji Tupu cha Nafasi ya MPA lazima kijaze sehemu tupu ili kuruhusu router au swichi kutii mahitaji ya utoaji wa mwingiliano wa sumakuumeme (EMI) na kuruhusu mtiririko sahihi wa hewa kupitia moduli zilizosakinishwa. Ikiwa unapanga kusakinisha MPA kwenye sehemu ambayo haitumiki, lazima kwanza uondoe tupu.

1. Ubao wa Saketi Iliyochapishwa
2. Chombo cha Chuma
3. Kamba ya Kutuliza

Uingizaji na Uondoaji wa Mtandaoni

Programu ya Cisco IOS XR 6.6.1 na matoleo mapya zaidi yanaauni uingizaji na uondoaji wa mtandaoni (OIR) wa adapta za bandari za msimu za mfululizo wa Cisco NCS 5500 (MPA).
Adapta za bandari za msimu za mfululizo wa Cisco NCS 5500 (MPA) zinaauni uingizaji na uondoaji wa mtandaoni (OIR). Adapta za bandari za msimu (MPA) zinaweza kuingizwa au kuondolewa kwa kujitegemea kutoka kwa kadi ya laini ya msimu (MLC). OIR ya MLC yenye adapta za bandari za msimu (MPA) zilizosakinishwa pia inaungwa mkono.
Adapta za bandari za msimu (MPA) zinaauni aina zifuatazo za OIR:

• OIR Laini
  OIR Laini hutumia amri za IOS XR hw-module subslot rack/slot/subslot reload, hw-module subslot rack/slot/subslot shutdown, na no hw-module subslot rack/slot/subslot shutdown kukamilisha uingizaji na uondoaji wa mtandaoni.
• OIR Inayodhibitiwa
  Uingizaji na uondoaji wa mtandaoni unaodhibitiwa wa adapta za bandari za Msimu (MPA) unajumuisha hatua zifuatazo:
  • Zima MPA kwa amri ya hw-module subslot rack/slot/subslot shutdown.
  • Thibitisha kwamba LED zimebadilika kutoka kijani hadi kuzimwa.
  • Tekeleza amri ya do show platform ili kuthibitisha kwamba MPA itakayoondolewa iko katika hali iliyozimwa.
  • Ondoa kimwili MPA itakayoondolewa.
  • Ingiza kimwili MPA ya uingizwaji. Baada ya kuingiza MPA kwenye nafasi, kaza skrubu ya MPA iliyo upande wa kulia ndani ya sekunde 10. Hakikisha kwamba unakaza kwanza skrubu ya kulia na kisha ya kushoto.

Kumbuka
Kaza skrubu zilizofungwa kwenye MPA ndani ya sekunde 10. Vinginevyo, MPA itazima na kuhamia kwenye hali ya Iliyozimwa. Ili kurejesha MPA, kaza skrubu zote mbili zilizofungwa na kisha utekeleze amri ya hw-module subslot rack/slot/subslot reload.

• Rejesha MPA kwenye hali ya juu kwa amri ya no hw-module subslot rack/slot/subslot shutdown.

Usakinishaji na Uondoaji wa Adapta ya Bandari ya Msimu

Sehemu hii inatoa maagizo ya hatua kwa hatua ya kuondoa na kusakinisha adapta ya bandari ya msimu (MPA) katika kadi ya laini ya msimu (MLC) ya NC55-MOD-A-S na NC55-MOD-A-SE-S.
Kumbuka
Baada ya kuondoa MPA kutoka kwenye nafasi, subiri kwa sekunde 60 kabla ya kuingiza tena MPA.
Kumbuka
Baada ya kufungua skrubu zote mbili za ejector, subiri kwa sekunde 15 kabla ya kuondoa MPA kutoka kwenye nafasi.
Ili kuondoa na kusakinisha MPA, fanya yafuatayo:

1. Ili kuingiza MPA, tafuta reli za mwongozo ndani ya MLC ambazo zinashikilia MPA mahali pake. Ziko chini kushoto na chini kulia mwa nafasi ya MPA na zimeingizwa kwa inchi moja.
2. Telezesha kwa uangalifu MPA yote kwenye MLC hadi MPA ikae imara kwenye kiunganishi cha kiolesura cha MPA. Inapokaa kikamilifu, MPA inaweza kuwa nyuma kidogo ya bamba la uso.
   Kumbuka
   MPA itateleza kwa urahisi kwenye nafasi ikiwa imepangwa vizuri kwenye nyimbo. Ikiwa MPA haitelezi kwa urahisi, USILAZIMISHE. Ondoa MPA na uirekebishe, ukizingatia kwa karibu kuihusisha kwenye nyimbo. Sukuma MPA ndani ya nafasi hadi usikie kubofya. Endelea kusukuma MPA zaidi hadi usikie kubofya kwa pili. MPA imekaa kikamilifu tu baada ya kubofya kwa pili kusikika.
3. Baada ya MPA kukaa vizuri, tumia bisibisi namba 2 ya Phillips kukaza skrubu zilizofungwa kwenye MPA. Hakikisha kwamba unakaza kwanza skrubu ya kulia na kisha ya kushoto.
   Kumbuka
   Kaza skrubu zilizofungwa kwenye MPA ndani ya sekunde 10. Vinginevyo, MPA itazima na kuhamia kwenye hali ya Iliyozimwa. Ili kurejesha MPA, kaza skrubu zote mbili zilizofungwa na kisha utekeleze amri ya hw-module subslot rack/slot/subslot reload.
   Kumbuka
   Epuka kukaza kupita kiasi skrubu zilizofungwa za MPA wakati wa kusakinisha MPA. Kaza skrubu zilizofungwa kwenye MPA hadi torque ya inchi 6 +/-0.5.
4. Ili kuondoa MPA kutoka kwa MLC, tumia bisibisi namba 2 ya Phillips kufungua skrubu zilizofungwa kwenye MPA. Hakikisha kwamba unafungua kwanza skrubu ya kulia na kisha ya kushoto.
5. Shika MPA na uvute MPA kutoka kwa MLC. (Tayari umekata nyaya kutoka kwa MPA.)

Kusakinisha Vifuniko vya Vumbi

Sakinisha vifuniko vya vumbi ili kulinda bandari za macho zisizotumiwa au ambazo hazijaunganishwa.

Linda bandari za transceiver kwa kuingiza vifuniko vya vumbi safi kwenye bandari zozote ambazo hazitumiki na hazina moduli za macho zilizochomekwa. Ikiwa moduli za macho zimechomekwa lakini hazitumiki, vifuniko vya vumbi ambavyo vilitolewa na moduli za macho, vinapaswa kutumiwa kulinda nyuso za TX na RX za moduli ya macho. Hakikisha kusafisha nyuso za macho za nyaya za fiber kabla ya kuzichomeka tena kwenye bandari za macho za moduli nyingine. Vifuniko vya vumbi hulinda bandari kutoka kwa uwezekano wa kuingiliwa kwa EMI na pia huepuka uchafuzi kutokana na ukusanyaji wa vumbi. Ili kukidhi mahitaji ya kuingiliwa kwa EMI, lazima utumie vifuniko vya vumbi vya chuma wakati bandari hazitumiki na moduli za macho.
Orodha ifuatayo inatoa vitambulisho vya bidhaa (PID) kwa vifuniko vya vumbi ambavyo vinapatikana kwa kila aina ya bandari:

PID	Maelezo
NC55-SFP-DCAP(=)	Kifuniko cha Vumbi cha Mfululizo wa Cisco NCS5500 kwa SFP/ZSFP (Kiasi: 1 kwa Kiti)
NC55-QSFP-DCAP(=)	Kifuniko cha Vumbi cha Mfululizo wa Cisco NCS5500 kwa QSFP/ZQSFP (Kiasi: 1 kwa Kiti)
NC55-CFP2-DCAP(=)	Kifuniko cha Vumbi cha Mfululizo wa Cisco NCS5500 kwa CFP2 (Kiasi: 1 kwa Kiti)

Kumbuka
Vifuniko vya vumbi vinaweza kuagizwa tofauti kutoka kwa Cisco na vinapatikana kwa aina mbalimbali za viunganishi vya ingizo/towe.

Ili kusakinisha kifuniko cha vumbi:

1. Shikilia kifuniko cha vumbi kwa mpini wake.
2. Ingiza kifuniko cha vumbi kwenye bandari zinazofaa ambazo hazitumiki (SFP, QSFP, CFP2).

Sakinisha na Uondoe Moduli za Kisambaza Mawimbi

Sakinisha na Uondoe Moduli za SFP

Kabla ya kuondoa au kusakinisha moduli ya SFP au SFP+, soma maelezo ya usakinishaji katika sehemu hii.

Taarifa 1051 — Mionzi ya Laser
Mionzi ya leza isiyoonekana inaweza kutolewa kutoka kwa nyuzi au viunganishi vilivyokatika. Usiangalie ndani ya miali au kutazama moja kwa moja na vifaa vya macho.

Linda kadi ya laini kwa kuingiza kifuniko safi cha kizimba cha moduli ya SFP/SFP+, kilichoonyeshwa kwenye picha hapa chini, kwenye kizimba cha moduli ya macho wakati hakuna moduli ya SFP au SFP+ iliyosakinishwa.

Linda moduli za SFP au SFP+ kwa kuingiza vifuniko safi vya vumbi ndani yake baada ya nyaya kuondolewa. Hakikisha umesafisha nyuso za lenzi za nyaya za fiber kabla ya kuzichomeka tena kwenye milango ya macho ya moduli nyingine. Epuka kupata vumbi na uchafu mwingine kwenye milango ya macho ya moduli zako za SFP au SFP+, kwa sababu lenzi haifanyi kazi vizuri inapozuiwa na vumbi.

Tunapendekeza sana kwamba usisakinishe au kuondoa moduli ya SFP au SFP+ ikiwa na nyaya za fiber-optic zilizounganishwa nayo kwa sababu ya uwezekano wa kuharibu kebo, kiunganishi cha kebo, au miingiliano ya macho kwenye moduli. Tenganisha nyaya zote kabla ya kuondoa au kusakinisha moduli ya SFP au SFP+. Kuondoa na kuingiza moduli kunaweza kufupisha maisha yake muhimu, kwa hivyo haupaswi kuondoa na kuingiza moduli zaidi ya inavyohitajika kabisa.
Kumbuka
Unaposakinisha moduli ya SFP au SFP+, unapaswa kusikia mbonyeo wakati pini ya pembetatu iliyo chini ya moduli inapobonyeza kwenye shimo kwenye kipokezi. Mbonyeo unaonyesha kuwa moduli imeketi kwa usahihi na imelindwa kwenye kipokezi. Thibitisha kwamba moduli zimeketi kabisa na zimelindwa katika vipokezi vyake vilivyoteuliwa kwenye kadi ya laini kwa kusukuma kwa uthabiti kila moduli ya SFP au SFP+.

Bale Clasp SFP au Moduli ya SFP+

Bale clasp SFP au moduli ya SFP+ ina clasp unayotumia kuondoa au kusakinisha moduli (angalia picha hapa chini).

Sakinisha Bale Clasp SFP au Moduli ya SFP+

Ili kusakinisha aina hii ya moduli ya SFP au SFP+, fuata hatua hizi:

Utaratibu

1. Ambatanisha kamba ya kuzuia ESD kwenye kifundo cha mkono au kifundo cha mguu na ufuate maagizo yake ya matumizi.
2. Funga bale clasp kabla ya kuingiza moduli ya SFP.
3. Panga moduli ya SFP na mlango na telezesha kwenye mlango (angalia picha hapa chini).


Kumbuka
Unaposakinisha moduli ya SFP au SFP+, unapaswa kusikia mbonyeo wakati pini ya pembetatu iliyo chini ya moduli ya SFP inapobonyeza kwenye shimo kwenye kipokezi. Mbonyeo huu unaonyesha kwamba moduli imeketi kwa usahihi na imelindwa kwenye kipokezi. Thibitisha kwamba moduli za SFP zimeketi kabisa na zimelindwa katika vipokezi vyake vilivyoteuliwa kwenye kadi ya laini kwa kusukuma kwa uthabiti kila moduli ya SFP.

Ondoa Bale Clasp SFP au Moduli ya SFP+

Ili kuondoa aina hii ya moduli ya SFP au SFP+, fuata hatua hizi:

Utaratibu

1. Ambatanisha kamba ya kuzuia ESD kwenye kifundo cha mkono au kifundo cha mguu na ufuate maagizo yake ya matumizi.
2. Tenganisha na uondoe nyaya zote za kiolesura kutoka kwa milango; kumbuka miunganisho ya sasa ya nyaya kwenye milango kwenye kadi ya laini.
3. Fungua bale clasp kwenye moduli ya SFP kwa kidole chako cha shahada, kama inavyoonyeshwa kwenye picha hapa chini. Ikiwa bale clasp imezuiwa na huwezi kutumia kidole chako cha shahada kuifungua, tumia bisibisi ndogo ya blade-bapa au chombo kingine kirefu, chembamba ili kufungua bale clasp.
4. Shika moduli ya SFP kati ya kidole gumba na kidole chako cha shahada na uiondoe kwa uangalifu kutoka kwenye mlango, kama inavyoonyeshwa kwenye picha hapa chini.
   Kumbuka
   Kitendo hiki lazima kifanyike wakati wa mfano wako wa kwanza. Baada ya milango yote kujazwa, hii inaweza kuwa haiwezekani.

5. Weka moduli ya SFP iliyoondolewa kwenye mkeka wa antistatic, au uweke mara moja kwenye mfuko wa kulinda tuli ikiwa unapanga kuirudisha kwenye kiwanda.
6. Linda kadi yako ya laini kwa kuingiza vifuniko safi vya kizimba cha moduli ya SFP kwenye kizimba cha moduli ya macho wakati hakuna moduli ya SFP iliyosakinishwa.

Sakinisha na Uondoe Moduli za Kisambaza Mawimbi za QSFP

Kumbuka
Katika sehemu hii, QSFP inarejelea QSFP+, QSFP28, na QSFP-DD. Rejelea Mwongozo wa Kushughulikia Kisambaza Mawimbi cha Macho cha Cisco kwa maelezo ya ziada kuhusu visambaza mawimbi vya macho.
Sehemu hii inatoa maagizo ya usakinishaji, kuweka nyaya na kuondoa kwa moduli za kisambaza mawimbi za Quad Small Form-Factor Pluggable (QSFP). Moduli ni vifaa vya pembejeo/pato (I/O) vinavyoweza kubadilishwa moto vinavyounganisha saketi ya umeme ya mlango wa moduli ya mfumo na mtandao wa shaba au fiber-optic.
Picha ifuatayo inaonyesha moduli ya kisambaza mawimbi ya 400-Gigabit QSFP-DD.

1. Kivutio
2. Mwili wa kisambaza mawimbi cha QSFP-DD
3. Muunganisho wa umeme kwa saketi ya moduli

Taarifa 1079 — Sehemu Moto
Aikoni hii ni onyo la sehemu moto. Ili kuepuka majeraha ya kibinafsi, usiguse bila ulinzi unaofaa.

Zana na Vifaa Vinavyohitajika

Unahitaji zana hizi kusakinisha moduli za kisambaza mawimbi:

• Kamba ya mkononi au kifaa kingine cha kibinafsi cha kuweka msingi ili kuzuia matukio ya ESD.
• Mkeka wa antistatic au povu ya antistatic ya kuweka kisambaza mawimbi.
• Zana za kusafisha uso wa mwisho wa fiber-optic na vifaa vya ukaguzi.

Kwa habari juu ya kukagua na kusafisha miunganisho ya fiber-optic, angalia Kutunza Visambaza Mawimbi na Nyaya za Macho.

Kusakinisha Moduli ya Kisambaza Mawimbi cha QSFP

Moduli ya kisambaza mawimbi cha QSFP ni kifaa nyeti cha tuli. Daima tumia kamba ya mkononi ya ESD au kifaa sawa cha kibinafsi cha kuweka msingi wakati wa kushughulikia moduli za kisambaza mawimbi za QSFP au kuwasiliana na moduli za mfumo.
Moduli ya kisambaza mawimbi cha QSFP ina latch ya kuvuta. Ili kusakinisha moduli ya kisambaza mawimbi cha QSFP, fuata hatua hizi:

Utaratibu

1. Ambatanisha kamba ya mkononi ya ESD kwako na sehemu iliyowekwa msingi vizuri kwenye chasi au rack.
2. Ondoa moduli ya kisambaza mawimbi kutoka kwa ufungaji wake wa kinga.
3. Angalia lebo kwenye mwili wa moduli ya kisambaza mawimbi ili kuthibitisha kuwa una muundo sahihi kwa mtandao wako. Usiondoe plagi ya vumbi hadi uwe tayari kuambatisha kebo ya kiolesura cha mtandao. Plagi ya vumbi haionyeshwi kwenye picha.
4. Shikilia kisambaza mawimbi kwa kivutio ili lebo ya kitambulisho iwe juu.
5. Panga moduli ya kisambaza mawimbi mbele ya ufunguzi wa soketi ya kisambaza mawimbi cha moduli na utelezeshe kwa uangalifu kisambaza mawimbi kwenye soketi hadi kisambaza mawimbi kiguse kiunganishi cha umeme cha soketi (angalia picha hapa chini).

6. Bonyeza kwa uthabiti mbele ya moduli ya kisambaza mawimbi na kidole chako gumba ili kuketi kikamilifu kisambaza mawimbi kwenye soketi ya kisambaza mawimbi cha moduli (angalia picha hapa chini).

   Ikiwa latch haijashirikishwa kikamilifu, unaweza kukata moduli ya kisambaza mawimbi kwa bahati mbaya.


Ambatanisha Kebo ya Mtandao wa Macho

Kabla ya kuanza
Kabla ya kuondoa plagi za vumbi na kufanya miunganisho yoyote ya macho, fuata miongozo hii:

• Weka plagi za vumbi za kinga zilizosakinishwa kwenye viunganishi vya kebo ya fiber-optic iliyochomolewa na kwenye mashimo ya macho ya kisambaza mawimbi hadi uwe tayari kufanya muunganisho.
• Kagua na usafishe nyuso za mwisho za kiunganishi cha MPO kabla tu ya kufanya miunganisho yoyote. Kwa habari kamili juu ya kukagua na kusafisha miunganisho ya fiber-optic, angalia hati ya Taratibu za Ukaguzi na Usafi kwa Miunganisho ya Fiber-Optic.
• Shika kiunganishi cha MPO kwa nyumba tu ili kuchomeka au kuchomoa kebo ya fiber-optic.

Kumbuka
Moduli za kisambaza mawimbi za QSFP zimefungwa ili kuzuia kuingizwa vibaya.
Kumbuka
Viunganishi vingi vya fiber push-on (MPO) kwenye visambaza mawimbi vya macho vya QSFP vinaunga mkono nyaya za kiolesura cha mtandao na mawasiliano ya kimwili (PC) au mawasiliano ya hali ya juu ya kimwili (UPC) aina za nyuso zilizong'arishwa bapa. Viunganishi vya MPO kwenye visambaza mawimbi vya macho vya QSFP haviungi mkono nyaya za kiolesura cha mtandao na aina ya uso wa mawasiliano iliyong'arishwa kwa pembe (APC).

Utaratibu

1. Ondoa plagi za vumbi kutoka kwa viunganishi vya MPO vya kebo ya kiolesura cha mtandao wa macho. Hifadhi plagi za vumbi kwa matumizi ya baadaye.
2. Kagua na usafishe nyuso za mwisho za fiber-optic za kiunganishi cha MPO.
3. Ondoa plagi za vumbi kutoka kwa mashimo ya macho ya moduli ya kisambaza mawimbi.
4. Ambatisha mara moja viunganishi vya MPO vya kebo ya kiolesura cha mtandao kwenye moduli ya kisambaza mawimbi (angalia picha hapa chini).


Kuondoa Moduli ya Kisambaza Mawimbi cha QSFP

Moduli ya kisambaza mawimbi cha QSFP ni kifaa nyeti cha tuli. Daima tumia kamba ya mkononi ya ESD au kifaa sawa cha kibinafsi cha kuweka msingi wakati wa kushughulikia moduli za kisambaza mawimbi au kuwasiliana na moduli.
Ili kuondoa moduli ya kisambaza mawimbi cha QSFP, fuata hatua hizi:

Utaratibu

1. Tenganisha kebo ya kiolesura cha mtandao kutoka kwa kiunganishi cha kisambaza mawimbi.
2. Sakinisha plagi ya vumbi mara moja kwenye shimo la macho la kisambaza mawimbi
3. Shika kivutio na uvute kwa upole ili kutoa kisambaza mawimbi kutoka kwenye soketi.

4. Telezesha kisambaza mawimbi nje ya soketi.
5. Weka moduli ya kisambaza mawimbi kwenye mfuko wa antistatic.

Kusakinisha na Kuondoa Moduli za CFP2

Kabla ya kuondoa au kusakinisha moduli ya CFP2, soma maelezo ya usakinishaji katika sehemu hii.

Taarifa 1051 — Mionzi ya Laser
Mionzi ya leza isiyoonekana inaweza kutolewa kutoka kwa nyuzi au viunganishi vilivyokatika. Usiangalie ndani ya miali au kutazama moja kwa moja na vifaa vya macho.

Moduli ya CFP2 ni kifaa nyeti cha tuli. Daima tumia kamba ya mkononi ya ESD au kifaa sawa cha kibinafsi cha kuweka msingi wakati wa kushughulikia moduli za CFP2 au kuwasiliana na moduli.

Kusakinisha Moduli ya CFP2

Ili kusakinisha moduli ya CFP2, fuata hatua hizi:

Utaratibu

1. Ambatanisha kamba ya kuzuia ESD kwenye kifundo cha mkono au kifundo cha mguu na ufuate maagizo yake ya matumizi.
2. Panga moduli ya CFP2 kwenye soketi ya mlango wa kisambaza mawimbi cha kadi ya laini.

3. Telezesha moduli ya CPT2 hadi flange ya gasket ya EMI iguse bamba la uso wa kadi ya laini.
4. Bonyeza kwa uthabiti mbele ya moduli ya CFP2 na vidole vyako gumba ili kuiketi kikamilifu kwenye soketi ya kisambaza mawimbi.
   Moduli ya CFP2 imeketi vizuri kwenye slot kwa kutumia nguvu linganifu ya angalau 80N kwenye uso wake wa mbele, kando ya mstari wa kati. Mifumo ya latching kwenye pande zote mbili za plagi inapaswa kushirikishwa kikamilifu, na viunganishi vya umeme vinapaswa kuunganishwa kabisa.

5. Unapokuwa tayari kuambatisha kiolesura cha kebo ya mtandao, ondoa plagi za vumbi na ukague na usafishe nyuso za mwisho za kiunganishi cha fiber, na kisha uambatisha mara moja viunganishi vya kebo ya kiolesura cha mtandao kwenye mashimo ya macho ya moduli ya CFP2.
   Kumbuka
   Uingizaji na uondoaji wa mtandaoni (OIR): Unapoingiza moduli ya CFP2 iliyosanidiwa kwa 150Gbps (8 QAM), kutakuwa na ucheleweshaji katika mchakato wa kuwasha leza kwa vidhibiti vyote vya macho kwa sababu ya kupigapiga. Mchakato huu wa kuwasha leza unaweza kuchukua hadi sekunde 120 kukamilika.

Kuondoa Moduli ya CFP2

Ili kuondoa moduli ya CFP2, fuata hatua hizi:

Utaratibu

1. Ambatanisha kamba ya kuzuia ESD kwenye kifundo cha mkono au kifundo cha mguu na ufuate maagizo yake ya matumizi.
2. Tenganisha na uondoe nyaya zote za kiolesura kutoka kwa milango; kumbuka miunganisho ya sasa ya nyaya kwenye milango kwenye kadi ya laini.
3. Fungua bail latch kwenye moduli ya CFP2 kwa kidole chako cha shahada. Ikiwa bail latch imezuiwa na huwezi kutumia kidole chako cha shahada kuifungua, tumia bisibisi ndogo ya blade-bapa au chombo kingine kirefu, chembamba ili kufungua bail latch.
4. Shika moduli ya CFP2 kati ya kidole gumba na kidole chako cha shahada na uiondoe kwa uangalifu kutoka kwenye mlango.
5. Weka moduli ya CFP2 iliyoondolewa kwenye mkeka wa antistatic, au uweke mara moja kwenye mfuko wa kulinda tuli ikiwa unapanga kuirudisha kwenye kiwanda.

Unganisha Bandari za Kiolesura

Unaweza kuunganisha bandari za kiolesura cha macho kwenye kadi za laini na vifaa vingine kwa muunganisho wa mtandao.

Unganisha Bandari ya Fiber-Optic kwenye Mtandao

Kulingana na modeli ya kadi ya laini unayotumia, unaweza kutumia vipitishi vya QSFP+ au QSFP28. Vipitishi vingine hufanya kazi na nyaya za fiber-optic ambazo unaambatisha kwenye vipitishi na vipitishi vingine hufanya kazi na nyaya za shaba zilizounganishwa awali. Unaposakinisha nyaya za fiber-optic kwa bandari, lazima usakinishe vipitishi vya SFP kwa bandari za macho za 1-Gigabit au usakinishe vipitishi vya SFP+ kwa bandari za macho za 10-Gigabit au vipitishi vya QSFP+ kwa bandari za 100-Gigabit kabla ya kusakinisha kebo ya fiber-optic kwenye vipitishi.

Kuondoa na kusakinisha kipitishi kunaweza kufupisha maisha yake muhimu. Usiondoe na kuingiza vipitishi zaidi ya inavyohitajika kabisa. Tunapendekeza kwamba ukate nyaya kabla ya kusakinisha au kuondoa vipitishi ili kuzuia uharibifu wa kebo au kipitishi.

Tenganisha Bandari za Macho kutoka kwa Mtandao

Unapohitaji kuondoa vipitishi vya fiber-optic, lazima kwanza uondoe nyaya za fiber-optic kutoka kwa kipitishi kabla ya kuondoa kipitishi kutoka kwa bandari.

Dumisha Vipitishi na Nyaya za Macho

Ili kudumisha usahihi wa juu wa mawimbi na kuzuia uharibifu wa viunganishi, vipitishi na nyaya za fiber-optic lazima ziwe safi na bila vumbi. Kupungua (kupoteza mwanga) huongezeka kwa uchafuzi na inapaswa kuwa chini ya 0.35 dB.
Rejelea hati ya Tararatibu za Ukaguzi na Usafishaji wa Viunganisho vya Fiber-Optic kwa michakato ya ukaguzi na usafishaji wa viunganisho vya fiber optic.

Weka Kizingiti cha Bandwidth ya Kitambaa

Bandwidth ya kitambaa inarejelea asilimia ya idadi ya viungo vya kitambaa vinavyotumika na jumla ya viungo vinavyopatikana kati ya kila NPU na kadi zote za kitambaa zinazopatikana. Algorithm ya bandwidth ya kitambaa hufuatilia idadi ya viungo vinavyotumika kwenye NPU zote za kila kadi ya laini na huwasha au kuzima violesura vya kadi ya laini. Ikiwa idadi ya viungo vinavyotumika inavuka kizingiti, algorithm huwasha violesura vyote, na ikiwa idadi ya viungo vinavyotumika ni chini ya kizingiti - 2, violesura huzimwa. Thamani hii ya -2 hutumiwa kuepuka mizunguko ya mara kwa mara. Thamani inaonyesha kuwa kizingiti cha kushusha kinatunzwa viungo 2 vya kitambaa kwa kila ASIC chini ya kizingiti cha kuleta juu.
Kumbuka
Violesura vyote vya kadi ya laini vitazimwa hata kama moja ya viungo vya NPU iko chini ya kizingiti kinachohitajika na itawashwa tu baada ya viungo vyote vya NPU vya kadi hiyo ya laini kuwa juu ya kizingiti cha bandwidth kilichosanidiwa. Algorithm ya bandwidth ya kitambaa haitumiki kwa vifaa visivyobadilika vya NPU pekee ambapo viungo vya kitambaa havijaunganishwa.
Kizingiti cha Bandwidth hufanya kazi kama mahali pa kuangalia ili kuhakikisha upatikanaji mkubwa wa bandwidth ili kubeba trafiki kwenye kadi za kitambaa. Ili kusanidi kizingiti cha bandwidth, tumia amri zifuatazo:

Kumbuka
Usanidi wa kizingiti cha bandwidth huanza kutumika tu kwenye shughuli inayohusiana na kiungo cha kitambaa.
Mtumiaji anaweza kuweka thamani ya kizingiti kuanzia 10 na kwa nyongeza ya 10. Chaguo-msingi ni 10%.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Mfululizo wa Cisco NCS 5500

Lugha zinazopatikana
