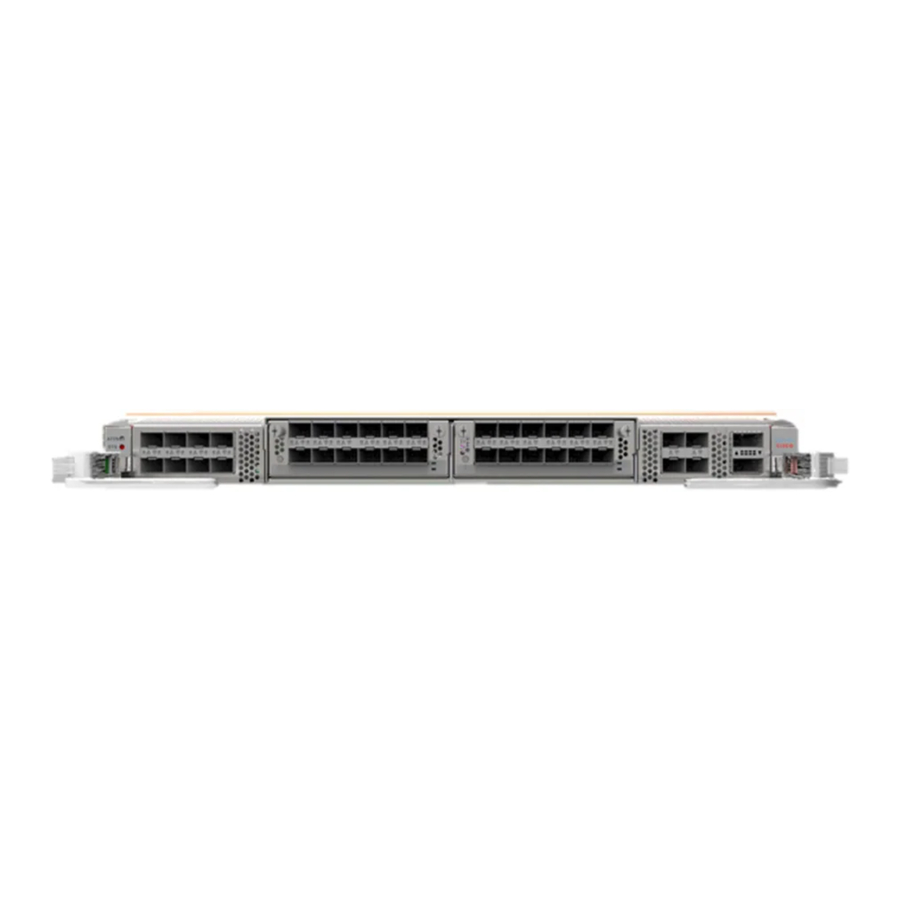

Manuali i Serisë Cisco NCS 5500

Udhëzime për lidhjen e portit

Në varësi të shasisë dhe kartave të linjës së instaluar, mund të përdorni lidhës Quad Small Form-Factor Pluggable Plus (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO dhe RJ-45 për të lidhur portet në kartat e linjës me pajisjet e tjera të rrjetit.
Për të parandaluar dëmtimin e kabllove me fibra optike kur instaloni një transmetues në kartën e linjës, ju rekomandojmë që ta shkëputni transmetuesin nga kabllot e tij me fibra optike. Përpara se të hiqni transmetuesin nga ruteri, hiqni kabllon nga transmetuesi. Mund ta ndryshoni ose hiqni kabllon pa hequr transmetuesin.
Për të maksimizuar efektivitetin dhe jetën e transmetuesve dhe kabllove optike, bëni sa vijon:

• Vishni një rrip dore parandalues ​​ESD që është i lidhur me një tokëzim sa herë që trajtoni transmetuesit. Ruteri zakonisht tokëzohet gjatë instalimit dhe ofron një portë ESD në të cilën mund të lidhni rripin e dorës.
• Mos e hiqni dhe futni një transmetues më shpesh nga sa është e nevojshme. Heqjet dhe futjet e përsëritura mund të shkurtojnë jetën e tij të dobishme.
• Mbani transmetuesit dhe kabllot me fibra optike të pastra dhe pa pluhur për të ruajtur saktësinë e lartë të sinjalit dhe për të parandaluar dëmtimin e lidhësve. Zbutja (humbja e dritës) rritet nga ndotja dhe duhet të mbahet nën 0.35 dB.
  • Pastroni këto pjesë përpara instalimit për të parandaluar që pluhuri të gërvishtë skajet e kabllit me fibra optike.
  • Pastroni rregullisht lidhësit; frekuenca e kërkuar e pastrimit varet nga mjedisi. Përveç kësaj, pastroni lidhësit kur ato ekspozohen ndaj pluhurit ose preken aksidentalisht. Si teknikat e pastrimit të lagësht ashtu edhe ato të thata mund të jenë efektive; referojuni procedurave të pastrimit të lidhjes së fibrave optike të faqes suaj.
  • Mos i prekni skajet e lidhësve. Prekja e skajeve mund të lërë gjurmë gishtash dhe të shkaktojë ndotje tjetër.
• Kontrolloni rregullisht për pluhur dhe dëmtime. Nëse dyshoni për dëmtime, pastroni dhe më pas inspektoni skajet e fibrave nën një mikroskop për të përcaktuar nëse ka ndodhur dëmtimi.

Deklarata 1051 - Rrezatimi lazer
Rrezatimi lazer i padukshëm mund të lëshohet nga fijet ose lidhësit e shkëputur. Mos shikoni në rreze ose shikoni drejtpërdrejt me instrumente optike.

Lidhja e një konsole me ruterin

Përpara se të krijoni një lidhje të menaxhimit të rrjetit për ruterin ose të lidhni ruterin me rrjetin, duhet të krijoni një lidhje lokale të menaxhimit nëpërmjet një terminali konsole dhe të konfiguroni një adresë IP për ruterin. Ju gjithashtu mund të përdorni konsolën për të kryer funksionet e mëposhtme, secila prej të cilave mund të kryhet nëpërmjet ndërfaqes së menaxhimit pasi ta keni bërë atë lidhje:

• Konfiguroni ruterin duke përdorur ndërfaqen e linjës së komandës (CLI).
• Monitoroni statistikat dhe gabimet e rrjetit.
• Konfiguroni parametrat e agjentit të Protokollit të Thjeshtë të Menaxhimit të Rrjetit (SNMP).
• Shkarkoni përditësimet e softuerit.

Ju e bëni këtë lidhje lokale të menaxhimit midis portës seriale asinkrone në një kartë procesori rruge dhe një pajisje konsole e aftë për transmetim asinkron. Zakonisht, mund të përdorni një terminal kompjuteri si pajisja e konsolës. Në kartat e procesorit të rrugës, ju përdorni portën seriale të konsolës.
Shënim
Përpara se të mund të lidhni portën e konsolës me një terminal kompjuteri, sigurohuni që terminali i kompjuterit të mbështesë imitimin e terminalit VT100. Softueri i imitimit të terminalit bën të mundur komunikimin midis ruterit dhe kompjuterit gjatë instalimit dhe konfigurimit.

Përpara se të filloni

• Ruteri duhet të jetë plotësisht i instaluar në raftin e tij, i lidhur me një burim energjie dhe i tokëzuar.
• Duhet të jetë i disponueshëm kabllimi i nevojshëm për lidhjet e konsolës, menaxhimit dhe rrjetit.
  • Një kabllo kthimi RJ-45 dhe një përshtatës DB9F/RJ-45 janë ofruar në kompletin e aksesorëve të ruterit.
  • Kabllimi i rrjetit duhet të jetë drejtuar tashmë në vendndodhjen e ruterit të instaluar.

Procedura

1. Konfiguroni pajisjen e konsolës për të përputhur karakteristikat e mëposhtme të portit të parazgjedhur:
   • 9600 baud
   • 8 bit të dhënash
   • 1 bit ndalimi
   • Asnjë paritet
2. Lidhni një kabllo kthimi RJ-45 me PORTIN SERIALE TË KONSOLËS.
   Mund ta gjeni këtë kabllo në kompletin e aksesorëve.
3. Drejtoni kabllon kthimi RJ-45 nëpër vendin qendror në sistemin e menaxhimit të kabllove dhe më pas në konsolë ose modem. Lidhni skajin tjetër të kabllit kthimi RJ-45 me konsolën ose me një modem.
4. Nëse konsola ose modemi nuk mund të përdorin një lidhje RJ-45, përdorni përshtatësin e terminalit PC DB-9F/RJ-45F që gjendet në kompletin e aksesorëve për ruterin. Përndryshe, mund të përdorni një përshtatës RJ-45/DSUB F/F ose RJ-45/DSUB R/P, por duhet t'i siguroni ato përshtatës.

Çfarë duhet të bëni më pas
Jeni gati për të krijuar konfigurimin fillestar të ruterit (shihni Krijoni konfigurimin fillestar të ruterit).

Lidhni ndërfaqen e menaxhimit

Porta e menaxhimit të Procesorit të Rrugës (MGMT ETH) ofron menaxhim jashtë bandës, i cili ju mundëson të përdorni ndërfaqen e linjës së komandës (CLI) për të menaxhuar ruterin me adresën e tij IP. Kjo portë përdor një lidhje Ethernet 10/100/1000 me një ndërfaqe RJ-45.
Shënim
Në një ruter me Procesor të Rrugës të dyfishtë, mund të siguroheni që karta aktive e Procesorit të Rrugës të jetë gjithmonë e lidhur me rrjetin duke lidhur ndërfaqen e menaxhimit në të dyja kartat e Procesorit të Rrugës me rrjetin. Kjo do të thotë, mund ta kryeni këtë detyrë për secilën kartë të Procesorit të Rrugës. Kur karta e Procesorit të Rrugës është aktive, ruteri automatikisht ka një ndërfaqe menaxhimi që funksionon dhe është e aksesueshme nga rrjeti.

Për të parandaluar një konflikt të adresës IP, mos e lidhni portën MGMT 10/100/1000 Ethernet derisa të përfundojë konfigurimi fillestar. Për më shumë informacion, shihni Krijoni konfigurimin fillestar të ruterit.

Përpara se të filloni
Duhet të keni përfunduar konfigurimin fillestar të ruterit (shihni Krijoni konfigurimin fillestar të ruterit).

Procedura

1. Lidhni një kabllo modulare, RJ-45, UTP me portën MGMT ETH në kartën e Procesorit të Rrugës.
2. Drejtoni kabllon nëpër vendin qendror në sistemin e menaxhimit të kabllove.
3. Lidhni skajin tjetër të kabllit me një portë Ethernet 10/100/1000 në një pajisje rrjeti.

Çfarë duhet të bëni më pas
Jeni gati për të lidhur portet e ndërfaqes në secilën prej kartave të linjës me rrjetin.

Instalimi dhe heqja e përshtatësve modularë të portit

Seksionet e mëposhtme përshkruajnë se si të instaloni ose hiqni MPA:

Trajtimi i përshtatësve modularë të portit

Çdo pllakë qarku e përshtatësit modular të portit (MPA) është montuar në një mbajtëse metalike dhe është e ndjeshme ndaj dëmtimit nga shkarkesa elektrostatike (ESD).

Gjithmonë trajtojeni MPA nga skajet e mbajtëses dhe doreza; mos i prekni kurrë përbërësit e MPA ose kunjat e lidhësit (Shihni figurën më poshtë).
Kur një ndarje nuk është në përdorim, një Mbushës i Zbrazët i Vendit të MPA duhet të mbushë ndarjen boshe për të lejuar që ruteri ose çelësi të përputhen me kërkesat e emetimeve të ndërhyrjeve elektromagnetike (EMI) dhe për të lejuar rrjedhjen e duhur të ajrit nëpër modulet e instaluara. Nëse planifikoni të instaloni një MPA në një ndarje që nuk është në përdorim, së pari duhet të hiqni zbrazëtin.

1. Pllakë e qarkut të shtypur
2. Mbajtëse metalike
3. Rrip tokëzimi

Futja dhe heqja në internet

Softueri Cisco IOS XR 6.6.1 dhe versionet e mëvonshme mbështesin futjen dhe heqjen në internet (OIR) të përshtatësve modularë të portit të serisë Cisco NCS 5500 (MPA).
Përshtatësit modularë të portit të serisë Cisco NCS 5500 (MPA) mbështesin futjen dhe heqjen në internet (OIR). Përshtatësit modularë të portit (MPA) mund të futen ose hiqen në mënyrë të pavarur nga karta e linjës modulare (MLC). Mbështetet gjithashtu OIR i një MLC me përshtatës të instaluar të portit modular (MPA).
Përshtatësit modularë të portit (MPA) mbështesin llojet e mëposhtme të OIR:

• OIR i butë
  Soft OIR përdor IOS XR hw-module subslot raft/vrimë/nën-vrimë rikariko, hw-module subslot raft/vrimë/nën-vrimë fik, dhe jo hw-module subslot raft/vrimë/nën-vrimë fik komandat për të përfunduar futjen dhe heqjen në internet.
• OIR i menaxhuar
  Një futje dhe heqje në internet e menaxhuar e përshtatësve modularë të portit (MPA) përbëhet nga hapat e mëposhtëm:
  • Fikeni MPA me komandën hw-module subslot raft/vrimë/nën-vrimë fik.
  • Konfirmoni që LED-et kanë kaluar nga jeshile në të fikura.
  • Ekzekutoni komandën do show platform për të verifikuar që MPA që do të hiqet është në gjendje të çaktivizuar.
  • Hiqeni fizikisht MPA që do të zëvendësohet.
  • Futni fizikisht MPA zëvendësues. Pasi të keni futur MPA në vrimë, shtrëngoni vidën e MPA që ndodhet në anën e djathtë brenda 10 sekondave. Sigurohuni që fillimisht të shtrëngoni vidën e djathtë dhe më pas të majtën.

Shënim
Shtrëngoni vidat e kapura në MPA brenda 10 sekondave. Përndryshe, MPA fiket dhe kalon në gjendje të Çaktivizuar. Për të rikuperuar MPA, shtrëngoni të dyja vidat e kapura dhe më pas ekzekutoni komandën hw-module subslot raft/vrimë/nën-vrimë rikariko.

• Rikthejeni MPA në gjendje funksionale me komandën jo hw-module subslot raft/vrimë/nën-vrimë fik.

Instalimi dhe heqja e përshtatësit modular të portit

Ky seksion ofron udhëzime hap pas hapi për heqjen dhe instalimin e një përshtatësi modular të portit (MPA) në një kartë linje modulare (MLC) NC55-MOD-A-S dhe NC55-MOD-A-SE-S.
Shënim
Pasi ta keni hequr MPA nga vrima, prisni 60 sekonda përpara se ta rifutni MPA.
Shënim
Pasi të keni hequr të dyja vidat e nxjerrësit, prisni 15 sekonda përpara se të hiqni MPA nga vrima.
Për të hequr dhe instaluar një MPA, bëni sa vijon:

1. Për të futur MPA, gjeni shinat udhëzuese brenda MLC që mbajnë MPA në vend. Ato janë në fund të majtë dhe në fund të djathtë të vrimës së MPA dhe janë të futura rreth një inç.
2. Rrëshqisni me kujdes MPA deri në fund në MLC derisa MPA të jetë ulur fort në lidhësin e ndërfaqes MPA. Kur është ulur plotësisht, MPA mund të jetë pak prapa pllakës së përparme.
   Shënim
   MPA do të rrëshqasë lehtë në vrimë nëse është rreshtuar siç duhet në shinat. Nëse MPA nuk rrëshqet lehtë, mos e sforconi. Hiqeni MPA dhe ripozicionojeni, duke i kushtuar vëmendje të madhe angazhimit të tij në shina. Shtyjeni MPA brenda vrimës derisa të dëgjoni një klikim. Vazhdoni ta shtyni MPA më tej derisa të dëgjoni një klikim të dytë. MPA ulet plotësisht vetëm pasi të dëgjohet klikimi i dytë.
3. Pasi MPA të jetë ulur siç duhet, përdorni një kaçavidë Philips numër 2 për të shtrënguar vidat e kapura në MPA. Sigurohuni që fillimisht të shtrëngoni vidën e djathtë dhe më pas të majtën.
   Shënim
   Shtrëngoni vidat e kapura në MPA brenda 10 sekondave. Përndryshe, MPA fiket dhe kalon në gjendje të Çaktivizuar. Për të rikuperuar MPA, shtrëngoni të dyja vidat e kapura dhe më pas ekzekutoni komandën hw-module subslot raft/vrimë/nën-vrimë rikariko.
   Shënim
   Shmangni shtrëngimin e tepërt të vidave të kapura të MPA kur instaloni MPA. Shtrëngoni vidat e kapura në MPA në një moment rrotullues prej 6 +/- 0.5 inç-paund.
4. Për të hequr MPA nga MLC, përdorni një kaçavidë Philips numër 2 për të liruar vidat e kapura në MPA. Sigurohuni që fillimisht të lironi vidën e djathtë dhe më pas të majtën.
5. Kapeni MPA dhe tërhiqeni MPA nga MLC. (Ju tashmë i keni shkëputur kabllot nga MPA.)

Instalimi i kapakëve të pluhurit

Instaloni kapakët e pluhurit për të mbrojtur portet optike të papërdorura ose të palidhura.

Mbroni portet e transmetuesit duke futur kapakë të pastër pluhuri në çdo port që nuk është në përdorim dhe nuk ka module optike të lidhura. Nëse modulet optike janë të lidhura, por nuk janë në përdorim, kapakët e pluhurit që u furnizuan me modulet optike duhet të përdoren për të mbrojtur sipërfaqet TX dhe RX të modulit optik. Sigurohuni që të pastroni sipërfaqet optike të kabllove të fibrave përpara se t'i lidhni përsëri në portet optike të një moduli tjetër. Kapakët e pluhurit mbrojnë portet nga ndërhyrjet e mundshme EMI dhe gjithashtu shmangin ndotjen për shkak të grumbullimit të pluhurit. Për të përmbushur kërkesat e ndërhyrjeve EMI, duhet të përdorni kapakët metalikë të pluhurit kur portet nuk janë në përdorim nga modulet optike.
Lista e mëposhtme ofron ID-të e produkteve (PID) për kapakët e pluhurit që janë të disponueshëm për secilin lloj porti:

PID	Përshkrim
NC55-SFP-DCAP(=)	Mbulesë pluhuri e Serisë Cisco NCS5500 për SFP/ZSFP (Sasia: 1 për komplet)
NC55-QSFP-DCAP(=)	Mbulesë pluhuri e Serisë Cisco NCS5500 për QSFP/ZQSFP (Sasia: 1 për komplet)
NC55-CFP2-DCAP(=)	Mbulesë pluhuri e Serisë Cisco NCS5500 për CFP2 (Sasia: 1 për komplet)

Shënim
Kapakët e pluhurit mund të porositen veçmas nga Cisco dhe janë të disponueshëm për një shumëllojshmëri lidhësish hyrje/dalje.

Për të instaluar kapakun e pluhurit:

1. Mbajeni kapakun e pluhurit nga doreza e tij.
2. Futni kapakun e pluhurit në portet e duhura të papërdorura (SFP, QSFP, CFP2).

Instalimi dhe Heqja e Moduleve të Transmetuesit

Instalimi dhe Heqja e Moduleve SFP

Përpara se të hiqni ose instaloni një modul SFP ose SFP+, lexoni informacionin e instalimit në këtë seksion.

Deklarata 1051 — Rrezatimi Laser
Rrezatimi laser i padukshëm mund të lëshohet nga fijet ose lidhësit e shkëputur. Mos shikoni në rreze ose shikoni drejtpërdrejt me instrumente optike.

Mbroni kartën e linjës duke futur një mbulesë të pastër të kafazit të modulit SFP/SFP+, siç tregohet në figurën më poshtë, në kafazin e modulit optik kur nuk është i instaluar asnjë modul SFP ose SFP+.

Mbroni modulet SFP ose SFP+ duke futur mbulesa pluhuri të pastra në to pasi të jenë hequr kabllot. Sigurohuni që të pastroni sipërfaqet optike të kabllove të fibrave përpara se t'i futni ato përsëri në portet optike të një moduli tjetër. Shmangni futjen e pluhurit dhe ndotësve të tjerë në portet optike të moduleve tuaja SFP ose SFP+, sepse optika nuk funksionon siç duhet kur pengohet nga pluhuri.

Ne rekomandojmë fuqimisht që të mos instaloni ose hiqni modulin SFP ose SFP+ me kabllot optike të lidhura me të për shkak të mundësisë së dëmtimit të kabllit, lidhësit të kabllit ose ndërfaqeve optike në modul. Shkëputni të gjithë kabllot përpara se të hiqni ose instaloni një modul SFP ose SFP+. Heqja dhe futja e një moduli mund të shkurtojë jetën e tij të dobishme, kështu që nuk duhet të hiqni dhe futni module më shumë seç është absolutisht e nevojshme.
Shënim
Kur instaloni një modul SFP ose SFP+, duhet të dëgjoni një klikim kur kunja trekëndore në fund të modulit futet në vrimën në prizë. Klikimi tregon që moduli është ulur saktë dhe i siguruar në prizë. Verifikoni që modulet janë ulur plotësisht dhe të siguruara në prizat e tyre të caktuara në kartën e linjës duke shtyrë fort në secilin modul SFP ose SFP+.

Moduli SFP ose SFP+ me kapëse të siguresës

Moduli SFP ose SFP+ me kapëse të siguresës ka një kapëse që përdorni për të hequr ose instaluar modulin (shih figurën më poshtë).

Instaloni një Modul SFP ose SFP+ me Kapëse të Siguresës

Për të instaluar këtë lloj moduli SFP ose SFP+, ndiqni këto hapa:

Procedura

1. Vendosni një rrip parandalues ​​ESD në kyçin e dorës ose në kyçin e këmbës dhe ndiqni udhëzimet e tij për përdorim.
2. Mbyllni kapësen e siguresës përpara se të futni modulin SFP.
3. Rreshtoni modulin SFP me portën dhe rrëshqiteni atë në portë (shih figurën më poshtë).


Shënim
Kur instaloni një modul SFP ose SFP+, duhet të dëgjoni një klikim kur kunja trekëndore në fund të modulit SFP futet në vrimën në prizë. Ky klikim tregon që moduli është ulur saktë dhe i siguruar në prizë. Verifikoni që modulet SFP janë ulur plotësisht dhe të siguruara në prizat e tyre të caktuara në kartën e linjës duke shtyrë fort në secilin modul SFP.

Hiqni një Modul SFP ose SFP+ me Kapëse të Siguresës

Për të hequr këtë lloj moduli SFP ose SFP+, ndiqni këto hapa:

Procedura

1. Vendosni një rrip parandalues ​​ESD në kyçin e dorës ose në kyçin e këmbës dhe ndiqni udhëzimet e tij për përdorim.
2. Shkëputni dhe hiqni të gjithë kabllot e ndërfaqes nga portet; vini re lidhjet aktuale të kabllove me portet në kartën e linjës.
3. Hapni kapësen e siguresës në modulin SFP me gishtin tregues, siç tregohet në figurën më poshtë. Nëse kapësa e siguresës është e penguar dhe nuk mund të përdorni gishtin tuaj tregues për ta hapur, përdorni një kaçavidë të vogël me tehe të sheshtë ose një instrument tjetër të gjatë dhe të ngushtë për të hapur kapësen e siguresës.
4. Kapni modulin SFP midis gishtit të madh dhe gishtit tregues dhe hiqeni me kujdes nga porta, siç tregohet në figurën më poshtë.
   Shënim
   Ky veprim duhet të kryhet gjatë rastit tuaj të parë. Pasi të gjitha portat të jenë të populluara, kjo mund të mos jetë e mundur.

5. Vendoseni modulin SFP të hequr në një shtrojë antistatike, ose vendoseni menjëherë në një qese mbrojtëse statike nëse planifikoni ta ktheni në fabrikë.
6. Mbroni kartën tuaj të linjës duke futur një mbulesë të pastër të kafazit të modulit SFP në kafazin e modulit optik kur nuk është i instaluar asnjë modul SFP.

Instalimi dhe Heqja e Moduleve të Transmetuesit QSFP

Shënim
Në këtë seksion, QSFP i referohet QSFP+, QSFP28 dhe QSFP-DD. Referojuni Udhëzuesit të Trajtimit të Transmetuesit Optik Cisco për detaje shtesë mbi transmetuesit optikë.
Ky seksion ofron udhëzimet e instalimit, kabllimit dhe heqjes për modulet e transmetuesit Quad Small Form-Factor Pluggable (QSFP). Modulet janë pajisje input/output (I/O) të ndërrueshme të nxehta që lidhin qarkun elektrik të portit të modulit të sistemit me një rrjet bakri ose fibër-optik.
Figura e mëposhtme tregon modulin e transmetuesit QSFP-DD 400-Gigabit.

1. Fleta e tërheqjes
2. Trupi i transmetuesit QSFP-DD
3. Lidhja elektrike me qarkun e modulit

Deklarata 1079 — Sipërfaqe e Nxehtë
Kjo ikonë është një paralajmërim për sipërfaqe të nxehtë. Për të shmangur lëndimin personal, mos e prekni pa mbrojtje të duhur.

Pajisjet dhe Mjetet e Kërkuara

Ju nevojiten këto mjete për të instaluar modulet e transmetuesit:

• Rrip dore ose pajisje tjetër personale për tokëzim për të parandaluar ndodhjet ESD.
• Shtrojë antistatike ose shkumë antistatike për të vendosur transmetuesin.
• Mjete pastrimi të fytyrës fundore të fibrave optike dhe pajisje inspektimi.

Për informacione mbi inspektimin dhe pastrimin e lidhjeve me fibër optike, shihni Mirëmbajtjen e Transmetuesve dhe Kabllove Optike.

Instalimi i Modulit të Transmetuesit QSFP

Moduli i transmetuesit QSFP është një pajisje e ndjeshme ndaj statikës. Përdorni gjithmonë një rrip dore ESD ose një pajisje të ngjashme tokëzimi individuale kur trajtoni module transmetues QSFP ose kur vini në kontakt me modulet e sistemit.
Moduli i transmetuesit QSFP ka një fletë tërheqjeje. Për të instaluar një modul transmetues QSFP, ndiqni këto hapa:

Procedura

1. Lidhni një rrip dore ESD me veten dhe një pikë të tokëzuar siç duhet në shasi ose në raft.
2. Hiqeni modulin transmetues nga paketimi i tij mbrojtës.
3. Kontrolloni etiketën në trupin e modulit të transmetuesit për të verifikuar që keni modelin e saktë për rrjetin tuaj. Mos e hiqni spinën e pluhurit derisa të jeni gati të lidhni kabllon e ndërfaqes së rrjetit. Spina e pluhurit nuk tregohet në imazhe.
4. Mbajeni transmetuesin nga fleta e tërheqjes në mënyrë që etiketa identifikuese të jetë sipër.
5. Rreshtoni modulin transmetues përpara hapjes së prizës së transmetuesit të modulit dhe rrëshqiteni me kujdes transmetuesin në prizë derisa transmetuesi të bëjë kontakt me lidhësin elektrik të prizës (shih figurën më poshtë).

6. Shtypni fort në pjesën e përparme të modulit të transmetuesit me gishtin tuaj të madh për ta ulur plotësisht transmetuesin në prizën e transmetuesit të modulit (shih figurën më poshtë).

   Nëse kapësi nuk është i angazhuar plotësisht, mund ta shkëputni aksidentalisht modulin e transmetuesit.


Lidhni Kabllon Optike të Rrjetit

Përpara se të filloni
Përpara se të hiqni spinat e pluhurit dhe të bëni ndonjë lidhje optike, ndiqni këto udhëzime:

• Mbajini spinat mbrojtëse të pluhurit të instaluara në lidhësit e kabllove me fibër optike të shkëputur dhe në vrima optike të transmetuesit derisa të jeni gati të bëni një lidhje.
• Inspektoni dhe pastroni fytyrat fundore të lidhësit MPO pak para se të bëni ndonjë lidhje. Për informacion të plotë mbi inspektimin dhe pastrimin e lidhjeve me fibër optike, shihni dokumentin Procedurat e Inspektimit dhe Pastrimit për Lidhjet me Fibër Optike.
• Kapeni lidhësin MPO vetëm nga kutia për të futur ose shkëputur një kabllo me fibër optike.

Shënim
Modulet e transmetuesit QSFP janë të kyçura për të parandaluar futjen e gabuar.
Shënim
Lidhësit me shumë fibra shtytëse (MPO) në transmetuesit optikë QSFP mbështesin kabllot e ndërfaqes së rrjetit me lloje të fytyrave të lëmuara të sheshta me kontakt fizik (PC) ose kontakt ultra-fizik (UPC). Lidhësit MPO në transmetuesit optikë QSFP nuk mbështesin kabllot e ndërfaqes së rrjetit me një lloj fytyre kontakti me kënd të lëmuar (APC).

Procedura

1. Hiqni spinat e pluhurit nga lidhësit MPO të kabllit optik të ndërfaqes së rrjetit. Ruani spinat e pluhurit për përdorim të ardhshëm.
2. Inspektoni dhe pastroni fytyrat fundore të fibrave optike të lidhësit MPO.
3. Hiqni spinat e pluhurit nga vrimat optike të modulit transmetues.
4. Lidhni menjëherë lidhësit MPO të kabllit të ndërfaqes së rrjetit me modulin transmetues (shih figurën më poshtë).


Heqja e Modulit të Transmetuesit QSFP

Moduli i transmetuesit QSFP është një pajisje e ndjeshme ndaj statikës. Përdorni gjithmonë një rrip dore ESD ose një pajisje të ngjashme tokëzimi individuale kur trajtoni module transmetues ose kur vini në kontakt me modulet.
Për të hequr një modul transmetues QSFP, ndiqni këto hapa:

Procedura

1. Shkëputni kabllon e ndërfaqes së rrjetit nga lidhësi i transmetuesit.
2. Instaloni spinën e pluhurit menjëherë në vrimën optike të transmetuesit
3. Kapeni fletën e tërheqjes dhe tërhiqeni butësisht për të lëshuar transmetuesin nga priza.

4. Rrëshqiteni transmetuesin jashtë prizës.
5. Vendoseni modulin transmetues në një qese antistatike.

Instalimi dhe Heqja e Moduleve CFP2

Përpara se të hiqni ose instaloni një modul CFP2, lexoni informacionin e instalimit në këtë seksion.

Deklarata 1051 — Rrezatimi Laser
Rrezatimi laser i padukshëm mund të lëshohet nga fijet ose lidhësit e shkëputur. Mos shikoni në rreze ose shikoni drejtpërdrejt me instrumente optike.

Moduli CFP2 është një pajisje e ndjeshme ndaj statikës. Përdorni gjithmonë një rrip dore ESD ose një pajisje të ngjashme tokëzimi individuale kur trajtoni modulet CFP2 ose kur vini në kontakt me modulet.

Instalimi i një Moduli CFP2

Për të instaluar një modul CFP2, ndiqni këto hapa:

Procedura

1. Vendosni një rrip parandalues ​​ESD në kyçin e dorës ose në kyçin e këmbës dhe ndiqni udhëzimet e tij për përdorim.
2. Rreshtoni modulin CFP2 në prizën e portit të transmetuesit të kartës së linjës.

3. Rrëshqiteni modulin CPT2 derisa buzë EMI të bëjë kontakt me pllakën e përparme të kartës së linjës.
4. Shtypni fort në pjesën e përparme të modulit CFP2 me gishtat e mëdhenj për ta ulur plotësisht në prizën e transmetuesit.
   Moduli CFP2 është ulur siç duhet në vend duke aplikuar forcë simetrike prej të paktën 80N në sipërfaqen e tij të përparme, përgjatë vijës qendrore. Mekanizmat e mbylljes në të dyja anët e prizës duhet të jenë plotësisht të angazhuara dhe lidhësit elektrikë duhet të jenë plotësisht të bashkuar.

5. Kur të jeni gati të lidhni ndërfaqen e kabllit të rrjetit, hiqni spinat e pluhurit dhe inspektoni dhe pastroni fytyrat fundore të lidhësit të fibrave, dhe më pas lidhni menjëherë lidhësit e kabllit të ndërfaqes së rrjetit në vrimat optike të modulit CFP2.
   Shënim
   Futja dhe heqja online (OIR): Kur futni një modul CFP2 që është konfiguruar për 150Gbps (8 QAM), do të ketë një vonesë në procesin e ndezjes së lazerit për të dy kontrolluesit optikë për shkak të lëkundjes. Ky proces i ndezjes së lazerit mund të zgjasë deri në 120 sekonda për t'u përfunduar.

Heqja e një Moduli CFP2

Për të hequr një modul CFP2, ndiqni këto hapa:

Procedura

1. Vendosni një rrip parandalues ​​ESD në kyçin e dorës ose në kyçin e këmbës dhe ndiqni udhëzimet e tij për përdorim.
2. Shkëputni dhe hiqni të gjithë kabllot e ndërfaqes nga portet; vini re lidhjet aktuale të kabllove me portet në kartën e linjës.
3. Hapni kapësin e siguresës në modulin CFP2 me gishtin tuaj tregues. Nëse kapësi i siguresës është i penguar dhe nuk mund ta përdorni gishtin tuaj tregues për ta hapur, përdorni një kaçavidë të vogël me tehe të sheshtë ose një instrument tjetër të gjatë dhe të ngushtë për të hapur kapësin e siguresës.
4. Kapni modulin CFP2 midis gishtit të madh dhe gishtit tregues dhe hiqeni me kujdes nga porta.
5. Vendoseni modulin CFP2 të hequr në një shtrojë antistatike, ose vendoseni menjëherë në një qese mbrojtëse statike nëse planifikoni ta ktheni në fabrikë.

Lidhni Portet e Ndërfaqes

Mund të lidhni portet e ndërfaqes optike në kartat e linjës me pajisje të tjera për lidhje rrjeti.

Lidhni një Port me Fibër Optike në Rrjet

Në varësi të modelit të kartës së linjës që po përdorni, mund të përdorni transmetues QSFP+ ose QSFP28. Disa transmetues funksionojnë me kabllo me fibër optike që i bashkangjitni transmetuesve, ndërsa transmetues të tjerë funksionojnë me kabllo bakri të para-bashkangjitura. Kur instaloni kabllo me fibër optike për një port, duhet të instaloni transmetues SFP për porte optike 1-Gigabit ose të instaloni transmetues SFP+ për porte optike 10-Gigabit ose transmetues QSFP+ për porte 100-Gigabit përpara se të instaloni kabllon me fibër optike në transmetues.

Heqja dhe instalimi i një transmetuesi mund të shkurtojë jetën e tij të dobishme. Mos hiqni dhe futni transmetues më shumë se sa është absolutisht e nevojshme. Ne rekomandojmë që të shkëputni kabllot përpara se të instaloni ose hiqni transmetuesit për të parandaluar dëmtimin e kabllit ose transmetuesit.

Shkëputni Portet Optike nga Rrjeti

Kur duhet të hiqni transmetuesit me fibër optike, duhet të hiqni së pari kabllot me fibër optike nga transmetuesi përpara se të hiqni transmetuesin nga porti.

Mirëmbani Transmetuesit dhe Kabllot Optike

Për të ruajtur saktësinë e lartë të sinjalit dhe për të parandaluar dëmtimin e lidhësve, transmetuesit dhe kabllot me fibër optike duhet të mbahen të pastër dhe pa pluhur. Zbutja (humbja e dritës) rritet nga ndotja dhe duhet të jetë nën 0.35 dB.
Referojuni dokumentit Procedurat e Inspektimit dhe Pastrimit për Lidhjet me Fibër Optike për proceset e inspektimit dhe pastrimit për lidhjet me fibër optike.

Vendosni Pragun e Gjerësisë së Bandës së Strukturës

Gjerësia e bandës së strukturës i referohet përqindjes së numrit të lidhjeve aktive të strukturës dhe lidhjeve totale të disponueshme midis secilit NPU dhe të gjitha kartave të disponueshme të strukturës. Algoritmi i gjerësisë së bandës së strukturës monitoron numrin e lidhjeve aktive në të gjitha NPU-të e secilës kartë linje dhe ndez ose fik ndërfaqet e kartës së linjës. Nëse numri i lidhjeve aktive e kalon pragun, algoritmi ndez të gjitha ndërfaqet dhe nëse numri i lidhjeve aktive është më i vogël se pragu - 2, ndërfaqet fiken. Kjo vlerë e -2 përdoret për të shmangur lëkundjet e shpeshta. Vlera tregon se pragu i uljes mbahet 2 lidhje të strukturës për ASIC nën pragun e ngritjes.
Shënim
Të gjitha ndërfaqet e kartës së linjës do të fiken edhe nëse një nga lidhjet NPU është poshtë pragut të kërkuar dhe do të ndizen vetëm pasi të gjitha lidhjet NPU të asaj karte linje janë mbi pragun e konfiguruar të gjerësisë së bandës. Algoritmi i gjerësisë së bandës së strukturës nuk zbatohet për pajisjet fikse vetëm NPU ku lidhjet e strukturës nuk janë të lidhura.
Pragu i Gjerësisë së Bandës vepron si një pikë kontrolli për të siguruar disponueshmëri thelbësore të gjerësisë së bandës për të transportuar trafikun në kartat e strukturës. Për të konfiguruar pragun e gjerësisë së bandës, përdorni komandat e mëposhtme:

Shënim
Konfigurimi i pragut të gjerësisë së bandës hyn në fuqi vetëm në një aktivitet të lidhur me lidhjen e strukturës.
Përdoruesi mund të vendosë vlerën e pragut duke filluar nga 10 dhe në rritje me 10. Vlera e parazgjedhur është 10%.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i Serisë Cisco NCS 5500

Gjuhët e disponueshme
