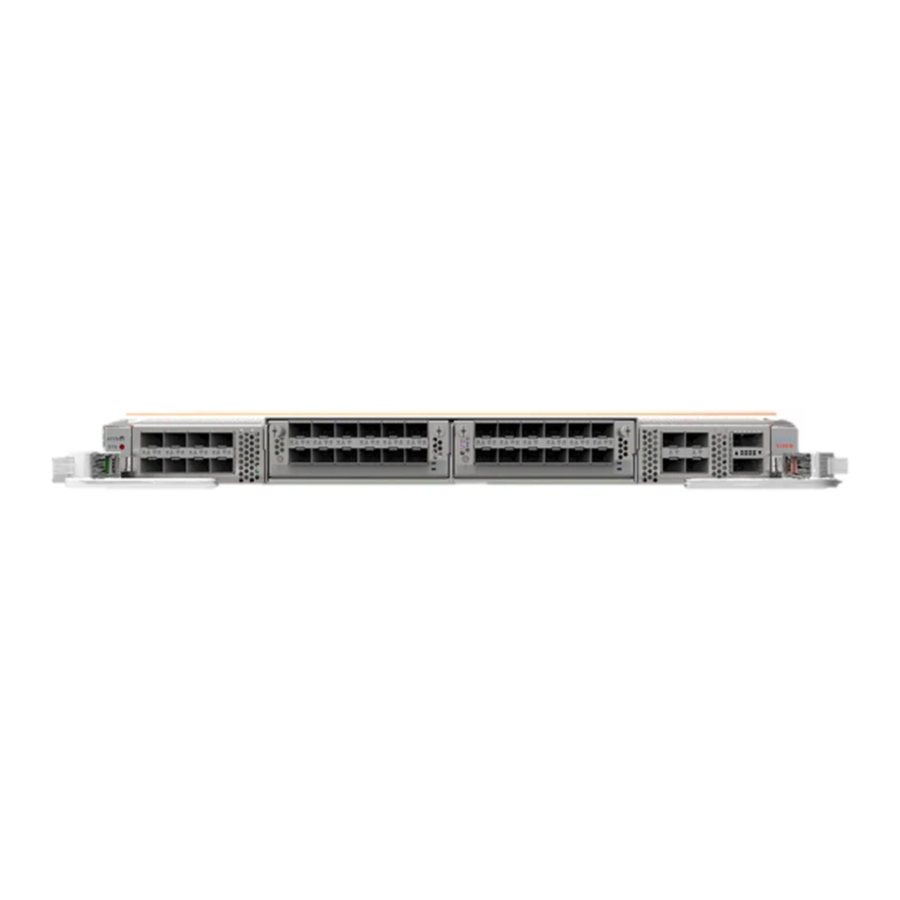

Cisco NCS 5500 Serisi Kılavuzu

Port Bağlantı Yönergeleri

Şasiye ve takılı hat kartlarına bağlı olarak, hat kartlarındaki portları diğer ağ cihazlarına bağlamak için Dörtlü Küçük Form Faktörlü Takılabilir Artı (QSFP+), QSFP28, QSFP-DD, SFP, SFP+, CFP2, CFP-DCO ve RJ-45 konektörlerini kullanabilirsiniz.
Hattaki bir alıcı-vericiyi takarken fiber optik kabloların hasar görmesini önlemek için, alıcı-vericiyi fiber optik kablolarından ayırmanızı öneririz. Alıcı-vericiyi yönlendiriciden çıkarmadan önce, kabloyu alıcı-vericiden çıkarın. Kabloyu alıcı-vericiyi çıkarmadan değiştirebilir veya çıkarabilirsiniz.
Alıcı-vericilerinizin ve optik kablolarınızın etkinliğini ve ömrünü en üst düzeye çıkarmak için aşağıdakileri yapın:

• Alıcı-vericileri her tuttuğunuzda toprak hattına bağlı bir ESD önleyici bileklik takın. Yönlendirici genellikle kurulum sırasında topraklanır ve bilekliğinizi bağlayabileceğiniz bir ESD portu sağlar.
• Bir alıcı-vericiyi gerekenden daha sık çıkarmayın ve takmayın. Tekrarlanan çıkarma ve takmalar, kullanım ömrünü kısaltabilir.
• Yüksek sinyal doğruluğunu korumak ve konektörlere zarar vermemek için alıcı-vericileri ve fiber optik kabloları temiz ve tozsuz tutun. Zayıflama (ışık kaybı) kirlenme nedeniyle artar ve 0,35 dB'nin altında tutulmalıdır.
  • Fiber optik kablo uçlarının çizilmesini önlemek için bu parçaları kurulumdan önce temizleyin.
  • Konektörleri düzenli olarak temizleyin; gerekli temizleme sıklığı ortama bağlıdır. Ek olarak, konektörler toza maruz kaldığında veya yanlışlıkla dokunulduğunda konektörleri temizleyin. Hem ıslak hem de kuru temizleme teknikleri etkili olabilir; sitenizin fiber optik bağlantı temizleme prosedürlerine bakın.
  • Konektörlerin uçlarına dokunmayın. Uçlara dokunmak parmak izleri bırakabilir ve başka kirlenmelere neden olabilir.
• Toz ve hasar için düzenli olarak inceleyin. Hasardan şüpheleniyorsanız, temizleyin ve ardından hasar olup olmadığını belirlemek için fiber uçlarını bir mikroskop altında inceleyin.

Açıklama 1051 - Lazer Radyasyonu
Bağlantısı kesilmiş fiberlerden veya konektörlerden görünmez lazer radyasyonu yayılabilir. Işınlara bakmayın veya optik aletlerle doğrudan görüntülemeyin.

Konsolu Yönlendiriciye Bağlama

Yönlendirici için bir ağ yönetim bağlantısı oluşturmadan veya yönlendiriciyi ağa bağlamadan önce, bir konsol terminali aracılığıyla yerel bir yönetim bağlantısı oluşturmalı ve yönlendirici için bir IP adresi yapılandırmalısınız. Ayrıca, konsolu aşağıdaki işlevleri gerçekleştirmek için de kullanabilirsiniz; bu işlevlerin her biri, bu bağlantıyı yaptıktan sonra yönetim arayüzü aracılığıyla gerçekleştirilebilir:

• Komut satırı arayüzünü (CLI) kullanarak yönlendiriciyi yapılandırın.
• Ağ istatistiklerini ve hatalarını izleyin.
• Basit Ağ Yönetim Protokolü (SNMP) aracı parametrelerini yapılandırın.
• Yazılım güncellemelerini indirin.

Bu yerel yönetim bağlantısını bir rota işlemcisi kartındaki asenkron seri port ile asenkron iletime yetenekli bir konsol cihazı arasında yaparsınız. Genellikle, bir bilgisayar terminalini konsol cihazı olarak kullanabilirsiniz. Rota işlemcisi kartlarında, konsol seri portunu kullanırsınız.
Not
Konsol portunu bir bilgisayar terminaline bağlayabilmeniz için önce bilgisayar terminalinin VT100 terminal emülasyonunu desteklediğinden emin olun. Terminal emülasyon yazılımı, kurulum ve yapılandırma sırasında yönlendirici ile bilgisayar arasında iletişimi mümkün kılar.

Başlamadan önce

• Yönlendirici, rafına tamamen takılmış, bir güç kaynağına bağlı ve topraklanmış olmalıdır.
• Konsol, yönetim ve ağ bağlantıları için gerekli kablolama mevcut olmalıdır.
  • Yönlendirici aksesuar kitinde bir RJ-45 rollover kablosu ve DB9F/RJ-45 adaptörü bulunur.
  • Ağ kablolaması, kurulu yönlendiricinin konumuna zaten yönlendirilmiş olmalıdır.

Prosedür

1. Konsol cihazını aşağıdaki varsayılan port özelliklerine uyacak şekilde yapılandırın:
   • 9600 baud
   • 8 veri biti
   • 1 durdurma biti
   • Eşlik yok
2. CONSOLE SERIAL PORT'a (KONSOL SERİ PORTU) bir RJ-45 rollover kablosu bağlayın.
   Bu kabloyu aksesuar kitinde bulabilirsiniz.
3. RJ-45 rollover kablosunu kablo yönetim sistemindeki merkez yuvasından ve ardından konsola veya modeme yönlendirin. RJ-45 rollover kablosunun diğer ucunu konsola veya bir modeme bağlayın.
4. Konsol veya modem bir RJ-45 bağlantısı kullanamıyorsa, yönlendirici aksesuar kitinde bulunan DB-9F/RJ-45F PC terminal adaptörünü kullanın. Alternatif olarak, bir RJ-45/DSUB F/F veya RJ-45/DSUB R/P adaptörü kullanabilirsiniz, ancak bu adaptörleri sağlamanız gerekir.

Sırada ne var
İlk yönlendirici yapılandırmasını oluşturmaya hazırsınız (bkz. İlk Yönlendirici Yapılandırmasını Oluşturma).

Yönetim Arayüzünü Bağlama

Rota İşlemcisi yönetim portu (MGMT ETH), yönlendiriciyi IP adresiyle yönetmek için komut satırı arayüzünü (CLI) kullanmanızı sağlayan bant dışı yönetim sağlar. Bu port, bir RJ-45 arayüzü ile 10/100/1000 Ethernet bağlantısı kullanır.
Not
Çift Rota İşlemcili bir yönlendiricide, etkin Rota İşlemcisi kartının her zaman ağa bağlı olduğundan emin olmak için, her iki Rota İşlemcisi kartındaki yönetim arayüzünü ağa bağlayabilirsiniz. Yani, bu görevi her Rota İşlemcisi kartı için gerçekleştirebilirsiniz. Rota İşlemcisi kartı etkin olduğunda, yönlendirici otomatik olarak çalışan ve ağdan erişilebilen bir yönetim arayüzüne sahip olur.

Bir IP adresi çakışmasını önlemek için, ilk yapılandırma tamamlanana kadar MGMT 10/100/1000 Ethernet portunu bağlamayın. Daha fazla bilgi için bkz. İlk Yönlendirici Yapılandırmasını Oluşturma.

Başlamadan önce
İlk yönlendirici yapılandırmasını tamamlamış olmanız gerekir (bkz. İlk Yönlendirici Yapılandırmasını Oluşturma).

Prosedür

1. Rota İşlemcisi kartındaki MGMT ETH portuna modüler, RJ-45, UTP kablosu bağlayın.
2. Kabloyu kablo yönetim sistemindeki merkez yuvasından yönlendirin.
3. Kablonun diğer ucunu bir ağ cihazındaki bir 10/100/1000 Ethernet portuna bağlayın.

Sırada ne var
Her bir hat kartındaki arayüz portlarını ağa bağlamaya hazırsınız.

Modüler Port Adaptörlerini Takma ve Çıkarma

Aşağıdaki bölümlerde MPA'nın nasıl takılacağı veya çıkarılacağı açıklanmaktadır:

Modüler Port Adaptörlerini Kullanma

Her modüler port adaptörü (MPA) devre kartı bir metal taşıyıcıya monte edilmiştir ve elektrostatik deşarj (ESD) hasarına karşı hassastır.

MPA'yı her zaman taşıyıcı kenarlarından ve kolundan tutun; asla MPA bileşenlerine veya konektör pimlerine dokunmayın (Aşağıdaki şekle bakın).
Bir bölme kullanılmadığında, yönlendiricinin veya anahtarın elektromanyetik girişim (EMI) emisyon gereksinimlerine uymasını sağlamak ve takılı modüller boyunca uygun hava akışına izin vermek için boş bir MPA Yuvası Dolgusu boş bölmeyi doldurmalıdır. Kullanılmayan bir bölmeye bir MPA takmayı planlıyorsanız, önce boşluğu kaldırmanız gerekir.

1. Baskılı Devre Kartı
2. Metal Taşıyıcı
3. Topraklama Kayışı

Çevrimiçi Takma ve Çıkarma

Cisco IOS XR Yazılımı 6.6.1 ve sonraki sürümleri, Cisco NCS 5500 serisi modüler port adaptörlerinin (MPA'lar) çevrimiçi takılmasını ve çıkarılmasını (OIR) destekler.
Cisco NCS 5500 serisi modüler port adaptörleri (MPA'lar) çevrimiçi takma ve çıkarma (OIR) özelliğini destekler. Modüler port adaptörleri (MPA'lar), modüler hat kartından (MLC) bağımsız olarak takılabilir veya çıkarılabilir. Takılı modüler port adaptörleri (MPA'lar) olan bir MLC'nin OIR'si de desteklenir.
Modüler port adaptörleri (MPA'lar) aşağıdaki OIR türlerini destekler:

• Yumuşak OIR
  Yumuşak OIR, çevrimiçi takma ve çıkarmayı tamamlamak için IOS XR hw-module subslot rack/slot/subslot reload, hw-module subslot rack/slot/subslot shutdown ve no hw-module subslot rack/slot/subslot shutdown komutlarını kullanır.
• Yönetilen OIR
  Modüler port adaptörlerinin (MPA'lar) yönetilen bir çevrimiçi takma ve çıkarma işlemi aşağıdaki adımlardan oluşur:
  • hw-module subslot rack/slot/subslot shutdown komutuyla MPA'yı kapatın.
  • LED'lerin yeşilden söndüğünü doğrulayın.
  • Kaldırılacak MPA'nın devre dışı durumda olduğunu doğrulamak için do show platform komutunu çalıştırın.
  • Değiştirilecek MPA'yı fiziksel olarak kaldırın. Yedek MPA'yı fiziksel olarak takın. MPA'yı yuvaya taktıktan sonra, sağ tarafta bulunan MPA vidasını 10 saniye içinde sıkın. Önce sağ vidayı, ardından solu sıktığınızdan emin olun.

Not
MPA üzerindeki tutucu vidaları 10 saniye içinde sıkın. Aksi takdirde, MPA kapanır ve Devre Dışı durumuna geçer. MPA'yı kurtarmak için, her iki tutucu vidayı sıkın ve ardından hw-module subslot rack/slot/subslot reload komutunu çalıştırın.

• no hw-module subslot rack/slot/subslot shutdown komutuyla MPA'yı tekrar yukarı duruma getirin.

Modüler Port Adaptörü Kurulumu ve Çıkarılması

Bu bölüm, bir NC55-MOD-A-S ve NC55-MOD-A-SE-S modüler hat kartında (MLC) bir modüler port adaptörünü (MPA) çıkarmak ve takmak için adım adım talimatlar sağlar.
Not
MPA'yı yuvadan çıkardıktan sonra, MPA'yı yeniden takmadan önce 60 saniye bekleyin.
Not
Her iki ejektör vidasını da söktükten sonra, MPA'yı yuvadan çıkarmadan önce 15 saniye bekleyin.
Bir MPA'yı çıkarmak ve takmak için aşağıdakileri yapın:

1. MPA'yı takmak için, MPA'yı yerinde tutan MLC'nin içindeki kılavuz raylarını bulun. Bunlar, MPA yuvasının sol altında ve sağ altında bulunur ve yaklaşık bir inç girintilidir.
2. MPA arayüzü konektörüne sıkıca oturana kadar MPA'yı dikkatlice MLC'nin içine doğru kaydırın. Tamamen oturduğunda, MPA ön panelin biraz arkasında olabilir.
   Not
   MPA, raylarda düzgün bir şekilde hizalanmışsa yuvaya kolayca kayacaktır. MPA kolayca kaymıyorsa, ZORLAMAYIN. MPA'yı çıkarın ve raylara takmaya çok dikkat ederek yeniden konumlandırın. Bir tıklama sesi duyana kadar MPA'yı yuvanın içine itin. İkinci bir tıklama sesi duyana kadar MPA'yı daha da itmeye devam edin. MPA, yalnızca ikinci tıklama sesi duyulduktan sonra tam olarak oturur.
3. MPA düzgün bir şekilde oturduktan sonra, MPA üzerindeki tutucu vidaları sıkmak için 2 numaralı bir Phillips tornavida kullanın. Önce sağ vidayı, ardından solu sıktığınızdan emin olun.
   Not
   MPA üzerindeki tutucu vidaları 10 saniye içinde sıkın. Aksi takdirde, MPA kapanır ve Devre Dışı durumuna geçer. MPA'yı kurtarmak için, her iki tutucu vidayı sıkın ve ardından hw-module subslot rack/slot/subslot reload komutunu çalıştırın.
   Not
   MPA'yı takarken MPA tutucu vidalarını aşırı sıkmaktan kaçının. MPA üzerindeki tutucu vidaları 6 +/- 0,5 inç-libre torkla sıkın.
4. MPA'yı MLC'den çıkarmak için, MPA üzerindeki tutucu vidaları gevşetmek için 2 numaralı bir Phillips tornavida kullanın. Önce sağ vidayı, ardından solu gevşettiğinizden emin olun.
5. MPA'yı kavrayın ve MPA'yı MLC'den çekin. (Kabloları MPA'dan zaten ayırdınız.)

Toz Kapaklarını Takma

Kullanılmayan veya bağlantısız optik portları korumak için toz kapaklarını takın.

Kullanılmayan ve optik modüllerin takılı olmadığı portlara temiz toz kapakları takarak alıcı-verici portlarını koruyun. Optik modüller takılıysa ancak kullanılmıyorsa, optik modüllerle birlikte verilen toz kapakları, optik modülün TX ve RX yüzeylerini korumak için kullanılmalıdır. Fiber kablolarının optik yüzeylerini başka bir modülün optik portlarına geri takmadan önce temizlediğinizden emin olun. Toz kapakları, portları olası EMI girişiminden korur ve ayrıca toz birikmesinden kaynaklanan kirlenmeyi önler. EMI girişim gereksinimlerini karşılamak için, portlar optik modüller tarafından kullanılmadığında metal toz kapaklarını kullanmanız gerekir.
Aşağıdaki listede, her port türü için mevcut olan toz kapaklarının ürün kimlikleri (PID'ler) verilmiştir:

PID	Açıklama
NC55-SFP-DCAP(=)	SFP/ZSFP için Cisco NCS5500 Serisi Toz kapağı (Kit başına Adet: 1)
NC55-QSFP-DCAP(=)	QSFP/ZQSFP için Cisco NCS5500 Serisi Toz kapağı (Kit başına Adet: 1)
NC55-CFP2-DCAP(=)	CFP2 için Cisco NCS5500 Serisi Toz kapağı (Kit başına Adet: 1)

Not
Toz kapakları Cisco'dan ayrı olarak sipariş edilebilir ve çeşitli giriş/çıkış konektörleri için mevcuttur.

Toz kapağını takmak için:

1. Toz kapağını sapından tutun.
2. Toz kapağını uygun kullanılmayan portlara (SFP, QSFP, CFP2) takın.

Verici Modülleri Takma ve Çıkarma

SFP Modüllerini Takma ve Çıkarma

Bir SFP veya SFP+ modülünü çıkarmadan veya takmadan önce, bu bölümdeki kurulum bilgilerini okuyun.

Beyan 1051 — Lazer Radyasyonu
Bağlantısı kesilmiş fiberlerden veya konektörlerden görünmez lazer radyasyonu yayılabilir. Işınlara bakmayın veya optik aletlerle doğrudan görüntülemeyin.

Aşağıdaki şekilde gösterilen temiz bir SFP/SFP+ modül kafesi kapağını, herhangi bir SFP veya SFP+ modülü takılı olmadığında optik modül kafesine takarak hat kartını koruyun.

Kabloları çıkardıktan sonra temiz toz kapaklarını takarak SFP veya SFP+ modüllerini koruyun. Fiber kablolarının optik yüzeylerini, başka bir modülün optik portlarına geri takmadan önce temizlediğinizden emin olun. Optik aksamlar tozla engellendiğinde doğru çalışmadığından, SFP veya SFP+ modüllerinizin optik portlarına toz ve diğer kirleticilerin girmesini önleyin.

Kabloya, kablo konektörüne veya modüldeki optik arayüzlere zarar verme potansiyeli nedeniyle, fiber optik kablolar takılıyken SFP veya SFP+ modülünü takmamanızı veya çıkarmamanızı şiddetle tavsiye ederiz. Bir SFP veya SFP+ modülünü çıkarmadan veya takmadan önce tüm kabloların bağlantısını kesin. Bir modülün çıkarılması ve takılması kullanım ömrünü kısaltabilir, bu nedenle modülleri kesinlikle gerekli olandan daha fazla çıkarmamalı ve takmamalısınız.
Not
Bir SFP veya SFP+ modülü takarken, modülün altındaki üçgen pimin yuvanın içindeki deliğe oturmasıyla bir tıklama sesi duymalısınız. Tıklama, modülün doğru şekilde yerleştirildiğini ve yuvaya sabitlendiğini gösterir. Her bir SFP veya SFP+ modülüne sıkıca bastırarak modüllerin hat kartındaki atanan yuvalarına tam olarak oturduğundan ve sabitlendiğinden emin olun.

Kefal Tokalı SFP veya SFP+ Modülü

Kefal tokalı SFP veya SFP+ modülü, modülü çıkarmak veya takmak için kullandığınız bir tokaya sahiptir (aşağıdaki şekle bakın).

Kefal Tokalı SFP veya SFP+ Modülü Takma

Bu tür bir SFP veya SFP+ modülünü takmak için şu adımları izleyin:

Prosedür

1. ESD önleyici bir bilek veya ayak bileği kayışı takın ve kullanım talimatlarına uyun.
2. SFP modülünü takmadan önce kefal tokasını kapatın.
3. SFP modülünü portla hizalayın ve porta kaydırın (aşağıdaki şekle bakın).


Not
Bir SFP veya SFP+ modülü takarken, SFP modülünün altındaki üçgen pimin yuvanın içindeki deliğe oturmasıyla bir tıklama sesi duymalısınız. Bu tıklama, modülün doğru şekilde yerleştirildiğini ve yuvaya sabitlendiğini gösterir. Her bir SFP modülüne sıkıca bastırarak SFP modüllerinin hat kartındaki atanan yuvalarına tam olarak oturduğundan ve sabitlendiğinden emin olun.

Kefal Tokalı SFP veya SFP+ Modülünü Çıkarma

Bu tür bir SFP veya SFP+ modülünü çıkarmak için şu adımları izleyin:

Prosedür

1. ESD önleyici bir bilek veya ayak bileği kayışı takın ve kullanım talimatlarına uyun.
2. Portlardaki tüm arayüz kablolarını sökün ve çıkarın; kabloların hat kartındaki portlara mevcut bağlantılarını not alın.
3. Aşağıdaki şekilde gösterildiği gibi işaret parmağınızla SFP modülündeki kefal tokasını açın. Kefal tokası engelleniyorsa ve açmak için işaret parmağınızı kullanamıyorsanız, kefal tokasını açmak için küçük bir yassı uçlu tornavida veya başka uzun, dar bir alet kullanın.
4. Aşağıdaki şekilde gösterildiği gibi baş parmağınız ve işaret parmağınız arasında SFP modülünü kavrayın ve dikkatlice porttan çıkarın.
   Not
   Bu eylem ilk örneğiniz sırasında gerçekleştirilmelidir. Tüm portlar doldurulduktan sonra bu mümkün olmayabilir.

5. Çıkarılan SFP modülünü bir antistatik mat üzerine yerleştirin veya fabrikaya iade etmeyi planlıyorsanız hemen statik koruyucu bir torbaya yerleştirin.
6. SFP modülü takılı olmadığında optik modül kafesine temiz bir SFP modülü kafesi kapağı takarak hat kartınızı koruyun.

QSFP Verici Modüllerini Takma ve Çıkarma

Not
Bu bölümde, QSFP, QSFP+, QSFP28 ve QSFP-DD anlamına gelir. Optik alıcı-vericiler hakkında ek ayrıntılar için Cisco OpticalTransceiver Handling Guide kılavuzuna bakın.
Bu bölüm, Dörtlü Küçük Form Faktörlü Takılabilir (QSFP) alıcı-verici modülleri için kurulum, kablolama ve çıkarma talimatlarını sağlar. Modüller, sistemin modül bağlantı noktası elektrik devrelerini bakır veya fiber optik bir ağ ile bağlayan çalışırken değiştirilebilir giriş/çıkış (G/Ç) cihazlarıdır.
Aşağıdaki şekilde 400 Gigabit QSFP-DD alıcı-verici modülü gösterilmektedir.

1. Çekme tırnağı
2. QSFP-DD verici gövdesi
3. Modül devresine elektrik bağlantısı

Beyan 1079 — Sıcak Yüzey
Bu simge bir sıcak yüzey uyarısıdır. Kişisel yaralanmaları önlemek için uygun koruma olmadan dokunmayın.

Gerekli Aletler ve Ekipman

Verici modüllerini takmak için bu aletlere ihtiyacınız vardır:

• ESD oluşumlarını önlemek için bilek kayışı veya diğer kişisel topraklama cihazı.
• Vericiyi üzerine koymak için antistatik mat veya antistatik köpük.
• Fiber optik uç yüzü temizleme aletleri ve inceleme ekipmanı.

Fiber optik bağlantıları inceleme ve temizleme hakkında bilgi için Vericileri ve Optik Kabloları Koruma bölümüne bakın.

QSFP Verici Modülünü Takma

QSFP verici modülü statik elektriğe duyarlı bir cihazdır. QSFP verici modüllerini tutarken veya sistem modülleriyle temas ederken her zaman bir ESD bilek kayışı veya benzeri bir kişisel topraklama cihazı kullanın.
QSFP verici modülü bir çekme tırnağı mandalına sahiptir. Bir QSFP verici modülünü takmak için şu adımları izleyin:

Prosedür

1. Kendinize ve şasideki veya raftaki uygun şekilde topraklanmış bir noktaya bir ESD bilek kayışı takın.
2. Verici modülünü koruyucu ambalajından çıkarın.
3. Ağınız için doğru modele sahip olduğunuzu doğrulamak için verici modülünün gövdesindeki etiketi kontrol edin. Ağ arayüzü kablosunu takmaya hazır olana kadar toz tapasını çıkarmayın. Toz tapası resimlerde gösterilmemiştir.
4. Tanımlayıcı etiketi üstte olacak şekilde vericiyi çekme tırnağından tutun.
5. Verici modülünü modülün verici soketi açıklığının önünde hizalayın ve verici soket elektrik konektörüyle temas edene kadar vericiyi dikkatlice sokete kaydırın (aşağıdaki şekle bakın).

6. Vericiyi modülün verici soketine tam olarak oturtmak için başparmağınızla verici modülünün ön tarafına sıkıca bastırın (aşağıdaki şekle bakın).

   Mandal tam olarak takılı değilse, verici modülünün bağlantısını yanlışlıkla kesebilirsiniz.


Optik Ağ Kablosunu Takma

Başlamadan önce
Toz tapalarını çıkarmadan ve herhangi bir optik bağlantı yapmadan önce şu yönergeleri izleyin:

• Fişi çekilmiş fiber optik kablo konektörlerinde ve verici optik deliklerinde bağlantı yapmaya hazır olana kadar koruyucu toz tapalarını takılı tutun.
• Herhangi bir bağlantı yapmadan hemen önce MPO konektör uç yüzlerini inceleyin ve temizleyin. Fiber optik bağlantıları inceleme ve temizleme hakkında eksiksiz bilgi için Fiber Optik Bağlantılar için İnceleme ve Temizleme Prosedürleri belgesine bakın.
• Bir fiber optik kabloyu takmak veya çıkarmak için MPO konektörünü yalnızca muhafazasından tutun.

Not
QSFP verici modülleri yanlış takılmayı önlemek için anahtarlıdır.
Not
Optik QSFP alıcı-vericilerdeki çoklu fiber basmalı (MPO) konektörler, fiziksel temaslı (PC) veya ultra fiziksel temaslı (UPC) düz cilalı yüz tiplerine sahip ağ arabirim kablolarını destekler. Optik QSFP alıcı-vericilerdeki MPO konektörleri, açılı cilalı temaslı (APC) yüz tipine sahip ağ arabirim kablolarını desteklemez.

Prosedür

1. Optik ağ arabirim kablosu MPO konektörlerinden toz tapalarını çıkarın. Toz tapalarını gelecekte kullanmak üzere saklayın.
2. MPO konektörünün fiber optik uç yüzlerini inceleyin ve temizleyin.
3. Verici modülü optik deliklerinden toz tapalarını çıkarın.
4. Hemen ağ arabirim kablosu MPO konektörlerini verici modülüne takın (aşağıdaki şekle bakın).


QSFP Verici Modülünü Çıkarma

QSFP verici modülü statik elektriğe duyarlı bir cihazdır. Verici modüllerini tutarken veya modüllerle temas ederken her zaman bir ESD bilek kayışı veya benzeri bir kişisel topraklama cihazı kullanın.
Bir QSFP verici modülünü çıkarmak için şu adımları izleyin:

Prosedür

1. Ağ arabirim kablosunu verici konektöründen çıkarın.
2. Toz tapasını hemen vericinin optik deliğine takın
3. Çekme tırnağını kavrayın ve vericiyi soketten çıkarmak için yavaşça çekin.

4. Vericiyi soketten dışarı kaydırın.
5. Verici modülünü antistatik bir torbaya yerleştirin.

CFP2 Modüllerini Takma ve Çıkarma

Bir CFP2 modülünü çıkarmadan veya takmadan önce, bu bölümdeki kurulum bilgilerini okuyun.

Beyan 1051 — Lazer Radyasyonu
Bağlantısı kesilmiş fiberlerden veya konektörlerden görünmez lazer radyasyonu yayılabilir. Işınlara bakmayın veya optik aletlerle doğrudan görüntülemeyin.

CFP2 modülü statik elektriğe duyarlı bir cihazdır. CFP2 modüllerini tutarken veya modüllerle temas ederken her zaman bir ESD bilek kayışı veya benzeri bir kişisel topraklama cihazı kullanın.

CFP2 Modülü Takma

Bir CFP2 modülünü takmak için şu adımları izleyin:

Prosedür

1. ESD önleyici bir bilek veya ayak bileği kayışı takın ve kullanım talimatlarına uyun.
2. CFP2 modülünü hat kartının verici portu soketine hizalayın.

3. CPT2 modülünü EMI conta flanşı hat kartı ön paneliyle temas edene kadar kaydırın.
4. Verici soketine tam olarak oturtmak için başparmaklarınızla CFP2 modülünün ön tarafına sıkıca bastırın.
   CFP2 modülü, ön yüzeyine, orta hat boyunca en az 80N'lik simetrik bir kuvvet uygulanarak yuvaya düzgün bir şekilde oturtulur. Takılabilir cihazın her iki tarafındaki kilitleme mekanizmaları tamamen devreye girmeli ve elektrik konektörleri tamamen eşleşmelidir.

5. Ağ kablosu arabirimini takmaya hazır olduğunuzda, toz tapalarını çıkarın ve fiber konektör uç yüzlerini inceleyip temizleyin ve ardından ağ arabirim kablosu konektörlerini hemen CFP2 modülü optik deliklerine takın.
   Not
   Çevrimiçi takma ve çıkarma (OIR): 150 Gbps (8 QAM) için yapılandırılmış bir CFP2 modülü taktığınızda, dalgalanma nedeniyle her iki optik denetleyicisi için lazerin açılma işleminde bir gecikme olacaktır. Bu lazerin açılma işleminin tamamlanması 120 saniyeye kadar sürebilir.

CFP2 Modülünü Çıkarma

Bir CFP2 modülünü çıkarmak için şu adımları izleyin:

Prosedür

1. ESD önleyici bir bilek veya ayak bileği kayışı takın ve kullanım talimatlarına uyun.
2. Portlardaki tüm arayüz kablolarını sökün ve çıkarın; kabloların hat kartındaki portlara mevcut bağlantılarını not alın.
3. İşaret parmağınızla CFP2 modülündeki kefalet mandalını açın. Kefalet mandalı engelleniyorsa ve açmak için işaret parmağınızı kullanamıyorsanız, kefalet mandalını açmak için küçük bir yassı uçlu tornavida veya başka uzun, dar bir alet kullanın.
4. Baş parmağınız ve işaret parmağınız arasında CFP2 modülünü kavrayın ve dikkatlice porttan çıkarın.
5. Çıkarılan CFP2 modülünü bir antistatik mat üzerine yerleştirin veya fabrikaya iade etmeyi planlıyorsanız hemen statik koruyucu bir torbaya yerleştirin.

Arabirim Bağlantı Noktalarını Bağlayın

Ağ bağlantısı için hat kartlarındaki optik arabirim bağlantı noktalarını diğer cihazlara bağlayabilirsiniz.

Bir Fiber Optik Bağlantı Noktasını Ağa Bağlayın

Kullanmakta olduğunuz hat kartı modeline bağlı olarak, QSFP+ veya QSFP28 alıcı-vericilerini kullanabilirsiniz. Bazı alıcı-vericiler, alıcı-vericilere taktığınız fiber optik kablolarla çalışırken, diğer alıcı-vericiler önceden takılmış bakır kablolarla çalışır. Bir bağlantı noktası için fiber optik kabloları takarken, fiber optik kabloyu alıcı-vericilere takmadan önce 1 Gigabit optik bağlantı noktaları için SFP alıcı-vericilerini veya 10 Gigabit optik bağlantı noktaları için SFP+ alıcı-vericilerini veya 100 Gigabit bağlantı noktaları için QSFP+ alıcı-vericilerini takmanız gerekir.

Bir alıcı-vericiyi çıkarmak ve takmak, kullanım ömrünü kısaltabilir. Alıcı-vericileri kesinlikle gerekenden daha fazla çıkarmayın ve takmayın. Kabloya veya alıcı-vericiye zarar gelmesini önlemek için alıcı-vericileri takmadan veya çıkarmadan önce kabloları çıkarmanızı öneririz.

Optik Bağlantı Noktalarının Ağla Bağlantısını Kesin

Fiber optik alıcı-vericileri çıkarmanız gerektiğinde, alıcı-vericiyi bağlantı noktasından çıkarmadan önce önce fiber optik kabloları alıcı-vericiden çıkarmanız gerekir.

Alıcı-Vericilerin ve Optik Kabloların Bakımını Yapın

Yüksek sinyal doğruluğunu korumak ve konektörlerde hasarı önlemek için alıcı-vericiler ve fiber optik kablolar temiz tutulmalı ve tozdan arındırılmalıdır. Zayıflama (ışık kaybı) kontaminasyonla artar ve 0,35 dB'nin altında olmalıdır.
Fiber optik bağlantılar için inceleme ve temizleme işlemleri hakkında bilgi için Fiber Optik Bağlantılar için İnceleme ve Temizleme Prosedürleri belgesine bakın.

Dokuma Bant Genişliği Eşiğini Ayarlayın

Dokuma bant genişliği, her NPU ile mevcut tüm dokuma kartları arasındaki etkin dokuma bağlantılarının ve toplam kullanılabilir bağlantı sayısının yüzdesini ifade eder. Dokuma bant genişliği algoritması, her hat kartının tüm NPU'larındaki etkin bağlantı sayısını izler ve hat kartı arabirimlerini açar veya kapatır. Etkin bağlantı sayısı eşiği aşarsa, algoritma tüm arabirimleri açar ve etkin bağlantı sayısı eşikten düşükse - 2, arabirimler kapatılır. Bu -2 değeri, sık kanatçıkları önlemek için kullanılır. Değer, indirme eşiğinin, başlatma eşiğinin altında ASIC başına 2 dokuma bağlantısı olarak tutulduğunu gösterir.
Not
NPU bağlantılarından biri gerekli eşiğin altında olsa bile tüm hat kartı arabirimleri kapatılır ve yalnızca o hat kartının tüm NPU bağlantıları yapılandırılan bant genişliği eşiğinin üzerinde olduğunda açılır. Dokuma bant genişliği algoritması, dokuma bağlantılarının bağlı olmadığı yalnızca NPU'lu sabit cihazlar için geçerli değildir.
Bant Genişliği Eşiği, dokuma kartlarına trafik taşımak için önemli bant genişliği kullanılabilirliğini sağlamak için bir kontrol noktası görevi görür. Bant genişliği eşiğini yapılandırmak için aşağıdaki komutları kullanın:

Not
Bant genişliği eşiği yapılandırması yalnızca dokuma bağlantısıyla ilgili bir etkinlikte geçerli olur.
Kullanıcı, eşik değerini 10'dan başlayarak 10'luk artışlarla ayarlayabilir. Varsayılan değer %10'dur.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Cisco NCS 5500 Serisi Kılavuzu indir

Mevcut diller
