Sony XAV-AX8000 -käyttöohje

Osien ja säätimien opas

Pääyksikkö ja kaukosäädin

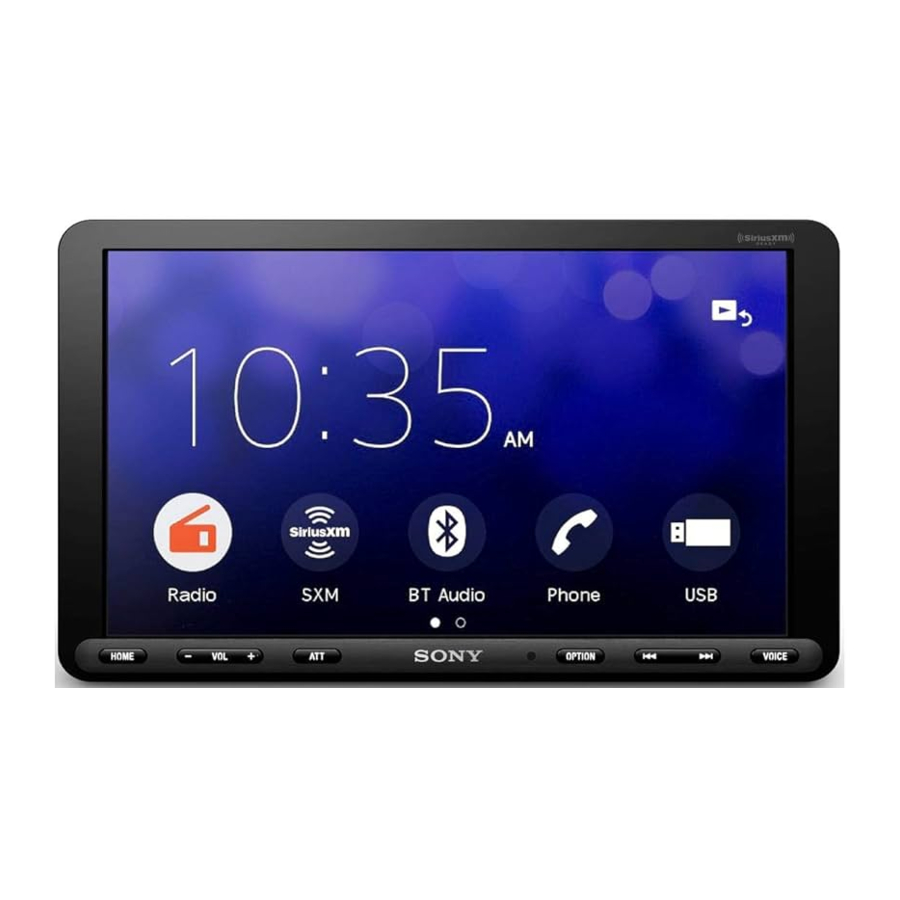

Pääyksikkö

VOL (äänenvoimakkuus) + -painikkeessa on tuntoaistipiste.

1. Näyttö/kosketuspaneeli
2. HOME (etusivu)
   Näyttää HOME (etusivu) -näytön.
   STANDBY (valmiustila)
   Paina pitkään asettaaksesi laitteen valmiustilaan (USB-lataus on edelleen käytettävissä). Jatkaaksesi paina mitä tahansa painiketta.
3. VOL (äänenvoimakkuus) +/–
4. ATT (vaimenna)
   Vaimentaa äänen.
   Peruuta painamalla uudelleen tai painamalla VOL +.
   MONITOR OFF (näyttö pois päältä)
   Paina pitkään sammuttaaksesi näytön.
   Kytke se takaisin päälle koskettamalla mitä tahansa näytön osaa.
5. Vastaanotin kaukosäätimelle
6. OPTION (valinnat)
   Näyttää OPTION (valinnat) -näytön.
7. (edellinen/seuraava)
   Toimii eri tavalla valitusta lähteestä riippuen:
   • Radio: valitse esiasetettu asema.
   • SiriusXM: valitse esiasetettu kanava.
   • USB/BT Audio: siirry edelliseen/seuraavaan tiedostoon.
     Paina pitkään, jos haluat:
   • Radio: hakea asemaa automaattisesti (SEEK+/SEEK–).
   • USB/BT Audio: kelata taaksepäin/eteenpäin.
8. VOICE (ääni)
   Aktivoi Apple CarPlayn ja Android Auto™:n äänikomentotoiminnon.

RM-X170 -kaukosäädin

Kaukosäätimellä voidaan käyttää äänenvoimakkuuden säätimiä. Käytä kosketuspaneelia valikkotoimintoihin.

Huomautus
Yllä olevan kuvan valkoisia painikkeita ei tueta.

9. OFF (pois päältä)
   Sammuttaa lähteen.
10. MONITOR OFF (näyttö pois päältä)
    Sammuttaa näytön.
    Kytke se takaisin päälle painamalla uudelleen.
11. EQ (taajuuskorjain)
    Valitsee taajuuskorjaimen käyrän.
12. Numeropainikkeet (0–9)
13. CLEAR (tyhjennä)
14. ATT (vaimenna)
    Vaimentaa äänen. Peruuta vaimennus painamalla uudelleen.
15. (toista/tauko)
16. (edellinen/seuraava)
    (nopea taaksepäin/nopea eteenpäin)
    Toimii eri tavalla valitusta lähteestä riippuen:
    • Radio: valitse esiasetettu asema.
    • SiriusXM: valitse esiasetettu kanava.
    • USB/BT Audio: siirry edelliseen/seuraavaan tiedostoon.
      Paina pitkään, jos haluat:
    • Radio: hakea asemaa automaattisesti (SEEK+/SEEK–).
    • USB/BT Audio: kelata taaksepäin/eteenpäin.
17.
    Toimii eri tavalla valitusta lähteestä riippuen.
    • Radio: valitse esiasetettu asema tai hae asemaa automaattisesti.
    • SiriusXM: valitse esiasetettu kanava tai siirry edelliseen/seuraavaan kanavaan.
    • USB: valitse kansio tai siirry edelliseen/seuraavaan tiedostoon.
      ENTER (vahvista)
      Siirtyy valittuun kohteeseen.
18. SRC (lähde)
    Muuttaa lähteen. Joka kerta kun painat tätä painiketta, valittavissa oleva lähde näkyy ponnahdusikkunassa nykyisessä näytössä.
19. MODE (tila)
    Valitsee radioaallon.
    Irrota eristekalvo ennen käyttöä.


Näyttöjen esittely

Toistonäyttö:

HOME (etusivu) -näyttö:

OPTION (valinnat) -näyttö:

1. Tilan ilmaisin

   	Syttyy, kun ääntä vaimennetaan.
   	Ilmaisee liitetyn SiriusXM Connect Vehicle Tunerin signaalin voimakkuuden tilan.
   	Syttyy, kun Bluetooth® -signaali on päällä. Vilkkuu, kun yhteys on muodostumassa.
   	Syttyy, kun audiolaitteella voidaan toistaa ottamalla A2DP (Advanced Audio Distribution Profile) käyttöön.
   	Syttyy, kun handsfree-puhelut ovat käytettävissä ottamalla HFP (Handsfree Profile) käyttöön.
   	Ilmaisee liitetyn matkapuhelimen signaalin voimakkuuden tilan.
   	Ilmaisee liitetyn matkapuhelimen akun jäljellä olevan varaustason.

2. (lähdevalinnat)
   Avaa lähdevalintavalikon. Käytettävissä olevat kohteet vaihtelevat lähteen mukaan.
3. Sovelluskohtainen alue
   Näyttää toistosäätimet/-ilmaisimet tai laitteen tilan. Näytetyt kohteet vaihtelevat lähteen mukaan.
4. Kello
   Näyttää Päivämäärä/aika -asetuksissa määritetyn ajan.
5. (palaa toistonäyttöön)
   Vaihda HOME (etusivu) -näytöstä toistonäyttöön.
6. Lähteiden ja asetusten valintanäppäimet
   Muuttaa lähteen tai tekee erilaisia asetuksia.
   Valitse asetuskuvake ja muut kuvakkeet pyyhkäisemällä. Kosketa valittavan lähteen kuvaketta.

   Android Auto	Apple CarPlay	Radio
   SXM	BT Audio	Puhelin
   USB	Takana oleva kamera	Asetukset

7. Äänen valintanäppäimet
   Muuttaa ääntä.
8. (EXTRA BASS)
   Muuttaa EXTRA BASS -asetusta.
9. (EQ10/Subwoofer)
   Muuttaa EQ10/Subwoofer-asetusta.
10. (näyttö pois päältä)
    Sammuttaa näytön. Kun näyttö on sammutettu, kosketa mitä tahansa näytön osaa kytkeäksesi sen takaisin päälle.

Perustoiminnot

Pariliitos BLUETOOTH-laitteen kanssa

Kun BLUETOOTH-laite yhdistetään ensimmäistä kertaa, tarvitaan molemminpuolinen rekisteröinti (ns. "pariliitos"). Pariliitos mahdollistaa tämän laitteen ja muiden laitteiden tunnistamisen toisensa.

1. Paina HOME (etusivu) ja kosketa sitten [Settings] (Asetukset) [Bluetooth] [Bluetooth Connection] (Bluetooth-yhteys) [ON] (Päällä) [Pairing] (Pariliitos).
   vilkkuu, kun laite on pariliitoksen valmiustilassa.
2. Suorita pariliitos BLUETOOTH-laitteessa, jotta se havaitsee tämän laitteen.
3. Valitse BLUETOOTH-laitteen näytössä näkyvä mallinimesi*.
   Kun pariliitos on muodostettu, palaa jatkuvasti.
   * Jos BLUETOOTH-laite vaatii tunnusluvun syöttämistä, syötä [0000].

Takakameran liittäminen

Liittämällä valinnaisen takakameran CAMERA IN -liittimeen voit näyttää kuvan takakamerasta. Katso lisätietoja kohdasta "Liitäntä/asennus".
Kuvan näyttäminen takakamerasta
Paina HOME (etusivu) ja kosketa sitten [Rear Camera] (Takakamera).

Esittelytilan peruuttaminen

1. Paina HOME (etusivu) ja kosketa sitten [Settings] (Asetukset).
2. Kosketa [General] (Yleiset) ja kosketa sitten [Demo] (Esittely) asettaaksesi [OFF] (Pois päältä).
3. Poistu asetusvalikosta koskettamalla (takaisin) kahdesti.

Laiteohjelmiston päivittäminen

Päivitä laiteohjelmisto vierailemalla takakannessa olevalla tukisivustolla ja noudata sitten online-ohjeita.
Huomautus
Älä irrota USB-laitetta päivityksen aikana.

Lisätietoja

Varotoimet

• Sähköantenni (ilmajohto) nousee automaattisesti.
• Kun siirrät omistusoikeuden tai hävität autosi, johon laite on asennettu, alusta kaikki asetukset tehdasasetuksiin suorittamalla tehdasasetusten palautus.
• Älä roiskuta nestettä laitteen päälle.

Turvallisuutta koskevia huomautuksia

• Noudata paikallisia liikennesääntöjä, lakeja ja määräyksiä.
• Ajossa
  • Älä katso tai käytä laitetta, koska se voi häiritä huomiota ja aiheuttaa onnettomuuden. Pysäköi autosi turvalliseen paikkaan katsoaksesi tai käyttääksesi laitetta.
  • Älä käytä asetusominaisuutta tai mitään muuta toimintoa, joka voi viedä huomiosi pois tiestä.
  • Kun peruutat autoasi, muista katsoa taaksepäin ja tarkkailla ympäristöäsi huolellisesti turvallisuutesi vuoksi, vaikka peruutuskamera olisi kytkettynä. Älä luota yksinomaan peruutuskameraan.
• Käytön aikana
  • Älä työnnä käsiäsi, sormiasi tai vieraita esineitä laitteeseen, koska se voi aiheuttaa vammoja tai vahingoittaa laitetta.
  • Pidä pienet esineet poissa lasten ulottuvilta.
  • Muista kiinnittää turvavyöt välttääksesi loukkaantumisen, jos auto liikkuu äkillisesti.

Onnettomuuden estäminen
Kuvat näkyvät vasta, kun pysäköit auton ja kytket seisontajarrun päälle.
Jos auto alkaa liikkua videon toiston aikana, näkyviin tulee seuraava varoitus, etkä voi katsoa videota.

[Video estetty turvallisuussyistä.] (Video estetty turvallisuussyistä.)
Älä käytä laitetta tai katso näyttöä ajon aikana.

LCD-paneelia koskevia huomautuksia

• Älä kastele LCD-paneelia tai altista sitä nesteille. Tämä voi aiheuttaa toimintahäiriön.
• Älä paina LCD-paneelia voimakkaasti, koska se voi vääristää kuvaa tai aiheuttaa toimintahäiriön (eli kuva voi muuttua epäselväksi tai LCD-paneeli voi vaurioitua).

• Älä kosketa paneelia muilla kuin sormellasi, koska se voi vahingoittaa tai rikkoa LCD-paneelia.
• Puhdista LCD-paneeli kuivalla, pehmeällä liinalla. Älä käytä liuottimia, kuten bensiiniä, tinneriä, kaupallisesti saatavilla olevia puhdistusaineita tai antistaattista suihketta.
• Älä käytä laitetta lämpötila-alueen 0 ºC – 40 ºC (32 ºF – 104 ºF) ulkopuolella.
• Jos autosi on pysäköity kylmään tai kuumaan paikkaan, kuva ei ehkä ole selkeä. Monitori ei kuitenkaan ole vaurioitunut, ja kuva selkeytyy, kun autosi lämpötila normalisoituu.
• Näytössä saattaa näkyä joitain paikallaan olevia sinisiä, punaisia tai vihreitä pisteitä. Näitä kutsutaan "kirkkaiksi pisteiksi", ja niitä voi esiintyä missä tahansa LCD-näytössä. LCD-paneeli on valmistettu tarkkuudella, ja yli 99,99 % sen segmenteistä on toiminnallisia. On kuitenkin mahdollista, että pieni prosenttiosuus (tyypillisesti 0,01 %) segmenteistä ei syty kunnolla. Tämä ei kuitenkaan häiritse katselua.

Kosketuspaneelia koskevia huomautuksia

• Tämä laite käyttää resistiivistä kosketuspaneelia. Kosketa paneelia suoraan sormenpäälläsi.
• Monikosketuskäyttö ei ole tuettu tässä laitteessa.
• Älä kosketa paneelia terävillä esineillä, kuten neulalla, kynällä tai kynnellä. Käyttö kynällä ei ole tuettu tässä laitteessa.
• Älä anna minkään esineen koskettaa kosketuspaneelia. Jos paneelia koskettaa jokin muu esine kuin sormenpääsi, laite ei välttämättä reagoi oikein.
• Koska paneelissa käytetään lasimateriaalia, älä altista laitetta voimakkaalle iskulle. Jos paneelissa ilmenee halkeamia tai lohkeamia, älä kosketa vaurioitunutta osaa, koska se voi aiheuttaa vammoja.
• Pidä muut sähkölaitteet poissa kosketuspaneelin läheltä. Ne voivat aiheuttaa kosketuspaneelin toimintahäiriön.

Tietoja iPhone-puhelimesta

• Yhteensopivat iPhone-mallit:
  iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
• Made for Apple -merkin käyttö tarkoittaa, että lisävaruste on suunniteltu yhdistettäväksi erityisesti merkissä mainittuihin Apple-tuotteisiin ja että kehittäjä on sertifioinut sen täyttävän Applen suorituskykystandardit. Apple ei ole vastuussa tämän laitteen toiminnasta tai sen turvallisuus- ja säädösstandardien noudattamisesta. Huomaa, että tämän lisävarusteen käyttö Apple-tuotteen kanssa voi vaikuttaa langattomaan suorituskykyyn.
• Lisätietoja on takakannessa olevalla tukisivustolla.

Lisenssiä koskeva huomautus
Tämä tuote sisältää ohjelmistoja, joita Sony käyttää tekijänoikeuden haltijan kanssa tehdyn lisenssisopimuksen nojalla. Olemme velvollisia ilmoittamaan sopimuksen sisällön asiakkaille ohjelmiston tekijänoikeuden haltijan vaatimusten mukaisesti.
Lisätietoja ohjelmistolisensseistä on kohdassa [Settings] (Asetukset) [General] (Yleiset) [Open Source Licenses] (Avoimen lähdekoodin lisenssit).

GNU GPL/LGPL -ohjelmistoja koskeva huomautus
Tämä tuote sisältää ohjelmistoja, joihin sovelletaan seuraavaa GNU General Public License -lisenssiä (jäljempänä "GPL") tai GNU Lesser General Public License -lisenssiä (jäljempänä "LGPL"). Nämä vahvistavat, että asiakkailla on oikeus hankkia, muokata ja levittää kyseisen ohjelmiston lähdekoodia uudelleen tämän laitteen näytössä olevien GPL- tai LGPL-ehtojen mukaisesti. Yllä lueteltujen ohjelmistojen lähdekoodi on saatavilla verkossa.
Lataa tiedostot käyttämällä seuraavaa URL-osoitetta ja valitse sitten
mallinimi "XAV-AX8000" URL-osoite: http://www.sony.net/Products/Linux/ Huomaa, että Sony ei voi vastata lähdekoodin sisältöä koskeviin kyselyihin.
Jos sinulla on laitteeseesi liittyviä kysymyksiä tai ongelmia, joita ei käsitellä tässä käyttöohjeessa, ota yhteyttä lähimpään Sony-jälleenmyyjään.

Huolto

Kaukosäätimen litiumpariston (CR2025) vaihtaminen
Kun paristo heikkenee, kaukosäätimen kantama lyhenee.

Räjähdysvaara, jos paristo vaihdetaan väärin. Vaihda vain samanlaiseen tai vastaavaan tyyppiin.

Litiumparistoa koskeva huomautus
Pidä litiumparisto poissa lasten ulottuvilta. Jos paristo niellään, ota välittömästi yhteyttä lääkäriin.

Tekniset tiedot

ASIAKKAILLE YHDYSVALLOISSA. EI SOVELLU KANADASSA, MUKAAN LUKIEN QUEBECIN PROVINSSI.

ÄÄNITEHON TEKNISET TIEDOT

CTA2006-standardi
Teho: 20 watin RMS × 4, kun
4 ohmia < 1 % THD+N
SN-suhde: 80 dBA (viite: 1 watti 4 ohmiin)

Monitoriosio
Näytön tyyppi: Laaja LCD-värimonitori
Mitat: 8,95 tuumaa / 227 mm Järjestelmä: TFT-aktiivimatriisi Pikselien määrä:
1 152 000 pikseliä (800 × 3 (RGB) × 480) Värijärjestelmä:
PAL/NTSC automaattinen valinta CAMERA IN -liitännälle

Radio-osio
FM
Viritysalue: 87,5 MHz – 107,9 MHz
Käyttökelpoinen herkkyys: 7 dBf
Signaali-kohinasuhde: 70 dB (mono)
Erottelu 1 kHz:llä: 45 dB
AM
Viritysalue: 530 kHz – 1 710 kHz
Herkkyys: 32 μV

USB-soitinosa
Liitäntä:
USB-portti: USB (nopea)
Enimmäisvirta: 1,5 A

Langaton tiedonsiirto
Tiedonsiirtojärjestelmä:
BLUETOOTH-standardiversio 3.0
Lähtö:
BLUETOOTH-standarditeholuokka 2
(Suurin johdettu +1 dBm)
Suurin tiedonsiirtoetäisyys*¹:
Näköyhteys n. 10 m (33 jalkaa)
Taajuusalue:
2,4 GHz:n taajuusalue (2,4000 GHz – 2,4835 GHz)
Modulaatiomenetelmä: FHSS
Yhteensopivat BLUETOOTH-profiilit*²:
A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1
Vastaava koodekki: SBC, AAC
^*1 Todellinen kantama vaihtelee tekijöiden, kuten laitteiden välisten esteiden, mikroaaltouunin ympärillä olevien magneettikenttien, staattisen sähkön, vastaanottoherkkyyden, antennin (ilmajohto) suorituskyvyn, käyttöjärjestelmän, ohjelmistosovelluksen jne. mukaan.
^*2 BLUETOOTH-standardiprofiilit osoittavat laitteiden välisen BLUETOOTH-tiedonsiirron tarkoituksen.

Tehovahvistinosa
Lähdöt: Kaiutinlähdöt
Kaiuttimen impedanssi: 4 Ω – 8 Ω
Suurin teho: 55 W × 4 (4 Ω:lla)

Yleistä
Tehon tarve: 12 V DC -auton akku
(negatiivinen maadoitus)
Nimellinen virrankulutus: 10 A
Mitat (enintään):
Noin 229 mm × 136 mm × 253 mm
(9 1/8 tuumaa × 5 3/8 tuumaa × 10 tuumaa) (l/k/s)
Asennusmitat:
Noin 182 mm × 53 mm × 160 mm
(7 ¹/4 tuumaa × 2 1/8 tuumaa × 6 3/8 tuumaa) (l/k/s)
Massa: Noin 2,4 kg (5 paunaa 5 unssia)
Pakkauksen sisältö:
Pääyksikkö (1)
Asennus- ja liitäntäosat (1 sarja)
Kaukosäädin (1): RM-X170
Lisävarusteet/laitteet:
SiriusXM Connect Vehicle Tuner: SXV100, SXV200, SXV300
Pyydä tarkempia tietoja jälleenmyyjältä.
Muotoilu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Liitäntä/asennus

• Älä asenna tätä laitetta autoon, jossa ei ole ACC-asentoa. Laitteen näyttö ei sammu, vaikka virta-avain käännetään pois päältä, ja tämä aiheuttaa akun tyhjenemisen.
• Vie kaikki maadoitusjohdot yhteiseen maadoituspisteeseen.
• Älä anna johtojen jäädä ruuvin alle tai liikkuviin osiin (esim. istuimen kiskoihin).
• Ennen liitäntöjen tekemistä katkaise virta-avain, jotta vältät oikosulut.
• Kytkekeltaiset ja punaiset virtajohdot vasta, kun kaikki muut johdot on kytketty.
• Varmista turvallisuuden vuoksi, että eristät kaikki löysät, kytkemättömät johdot sähköteipillä.
• Valitse asennuspaikka huolellisesti, jotta laite ei häiritse normaalia ajoa.
• Vältä laitteen asentamista alueille, jotka ovat alttiina pölylle, lialle, liialliselle tärinälle tai korkealle lämpötilalle, kuten suoraan auringonpaisteeseen tai lämmityskanavien lähelle.
• Käytä vain mukana toimitettuja asennustarvikkeita turvalliseen ja varmaan asennukseen.
• Muista käyttää mukana toimitettuja USB-jatkojohtoja.
• Tätä laitetta ei ehkä voida asentaa oikein automallista riippuen. Lisätietoja asennustilasta on kohdassa "Laitteen asennuspaikan varmistaminen".
• Loukkaantumisen välttämiseksi varo pudottamasta näyttöä asennuksen aikana.
• Asennuksen aikana varo leikkaamasta sormiasi kiinnikkeiden ja asennusalustan metalliosilla.
• Älä nipistä sormiasi, kun kiinnität näytön laitteeseen.
• Älä asenna laitetta paikkaan, jossa laite häiritsee ajotoimintoja (kuten paikkoihin, joissa vaihdevipu osuu laitteeseen tai hätäpainiketta ei voi painaa).
• Kun laitetta käytetään pitkään, on mahdollista, että näytön kiinnittävät ruuvit löystyvät. Kiristä nämä ruuvit säännöllisesti.
• Älä tee laitteeseen muita kuin tässä oppaassa kuvattuja muutoksia tai muokkauksia.

Huomautus virtajohdosta (keltainen)
Kun liität tämän laitteen yhdessä muiden stereokomponenttien kanssa, autopiirin ampeerimäärän, johon laite on kytketty, on oltava suurempi kuin kunkin komponentin sulakkeen ampeerimäärän summa.

Huomautus asennuksesta autoihin, joissa on start-stop-järjestelmä
Laite saattaa käynnistyä uudelleen, kun moottori käynnistetään start-stop-toiminnolla. Sammuta tällöin autosi start-stop-järjestelmä.

Huomautus asennuksesta autoihin, joissa on sähköinen seisontajarrujärjestelmä
Autoissa, joissa on sähköiset seisontajarrut, jotkin niihin liittyvät toiminnot (kuten videon estotoiminto) eivät välttämättä toimi oikein.

Asennuskulman säätö
Säädä asennuskulma alle 30 asteeseen.

Laitteen asennuspaikan varmistaminen
Ennen laitteen asentamista kysy asentajalta lisätietoja laitteen ja näytön asennuksesta.

• Varmista, että asennetun laitteen etupinnan (viitepinnan) etäisyys autosi keskikonsolin pintaan on enintään 22 mm (7/8 tuumaa). Jos se ylitetään, laitetta ei voida asentaa oikein.

  1. 22 mm (7/8 tuumaa)
  2. 51 mm – 71 mm (2 1/8 tuumaa – 2 7/8 tuumaa)
• Säädä turvallisuutesi vuoksi laitteen asennuspaikkaa siten, että se ei häiritse ajotoimintoja, kuten painikkeen (kytkimen) tai vaihdevivun käyttöä.

  3. 60 mm (2 3/8 tuumaa)
  4. 76 mm (3 tuumaa)
  5. 60 mm (2 3/8 tuumaa)

Asennuksen osaluettelo

Tämä osaluettelo ei sisällä kaikkea pakkauksen sisältöä.

Liitäntä

^*1 Ei sisälly toimitukseen
^*2 Kaiuttimen impedanssi: 4 Ω - 8 Ω × 4
^*3 RCA-nastajohto (ei sisälly toimitukseen)
^*4 Autotyypistä riippuen käytä sovitinta langalliselle kauko-ohjaimelle (ei sisälly toimitukseen).
Katso lisätietoja langallisen kauko-ohjaimen käytöstä kohdasta "Langallisen kauko-ohjaimen käyttäminen".
^*5 Autotyypistä riippuen käytä sovitinta (ei sisälly toimitukseen), jos antenniliitin ei sovi.
^*6 Olipa se käytössä tai ei, reititä mikrofonitulojohto niin, ettei se häiritse ajamista. Kiinnitä johto esimerkiksi puristimella, jos se on asennettu jalkojen ympärille.
^*7 Lisätietoja mikrofonin asentamisesta on kohdassa "Mikrofonin asentaminen".
^*8 Lisätietoja SiriusXM Connect Vehicle Tunerin asentamisesta on virittimen mukana toimitetussa asennusoppaassa.
<sup>9*

*10</sup> Kun käytät ohjauspyörän kauko-ohjainta, käytä tarvittaessa liitäntäkaapelia RC-SR1 .

Liitäntöjen tekeminen

1. Yhteiseen maadoituspisteeseen
   Liitä ensin musta maadoitusjohto ja sitten keltaiset ja punaiset virtajohdot.
2. +12 V:n virtaliittimeen, joka on jännitteinen koko ajan
   Varmista, että liität ensin mustan maadoitusjohdon yhteiseen maadoituspisteeseen.
3. +12 V:n virtaliittimeen, joka on jännitteinen, kun virtalukko on lisävarusteasennossa
   Varmista, että liität ensin mustan maadoitusjohdon yhteiseen maadoituspisteeseen.
4. Antennin ohjausjohtoon tai antennivahvistimen virtajohtoon
   Tätä johtoa ei tarvitse liittää, jos autoosi ei ole asennettu antennia tai antennivahvistinta tai jos siinä on manuaalisesti käytettävä teleskooppiantenni.
   Valinnaisen virran AMP REMOTE IN -liitäntään
   vahvistin
   Tämä liitäntä on tarkoitettu vain vahvistimille ja antennille. Muun järjestelmän liittäminen voi vahingoittaa laitetta.
   Huomautus
   REM OUT -lähdön sammuttaminen kestää noin 10 sekuntia sen jälkeen, kun laite on sammutettu.
5. Auton valaistussignaaliin
   Varmista, että liität ensin mustan maadoitusjohdon yhteiseen maadoituspisteeseen.
6. Seisontajarrun kytkinjohtoon Seisontajarrun kytkinjohdon asennuspaikka riippuu autostasi. Varmista, että liität virtajohtojen seisontajarrun johdon (vaaleanvihreä) seisontajarrun kytkinjohtoon.

7. Auton takavalon +12 V:n virtaliittimeen (vain peruutuskameraa liitettäessä)

Muistin varaussyötön liitäntä
Kun keltainen virtajohto on kytketty, muistipiirille syötetään virtaa aina, vaikka virtalukko olisi pois päältä.

Kaiutinliitäntä

• Katkaise virta laitteesta ennen kaiuttimien liittämistä.
• Käytä kaiuttimia, joiden impedanssi on 4–8 Ω ja joiden tehonkäsittelykyky on riittävä vaurioiden välttämiseksi.

Mikrofonin asentaminen
Jotta äänesi tallentuisi handsfree-puheluiden aikana, sinun on asennettava mikrofoni .

• On erittäin vaarallista, jos johto kiertyy ohjauspylvään tai vaihdekepin ympärille. Varmista, että se ja muut osat eivät häiritse ajamista.
• Jos autossasi on turvatyynyjä tai muita iskuja vaimentavia laitteita, ota ennen asennusta yhteyttä liikkeeseen, josta ostit tämän laitteen, tai autoliikkeeseen.

Huomautuksia

• Kun asennat kojelautaan, irrota aurinkolipan pidike varovasti mikrofonista ja kiinnitä sitten litteä pohja mikrofoniin .
• Ennen kuin kiinnität kaksipuolisen teipin , puhdista kojelaudan pinta kuivalla liinalla.

Langallisen kauko-ohjaimen käyttäminen
Ohjauspyörän kauko-ohjaimen käyttäminen
Liitäntäkaapelin RC-SR1 asennus on tarpeen ennen käyttöä.

1. Ota ohjauspyörän kauko-ohjain käyttöön valitsemalla [General] [Steering Control] [Custom] rekisteröinnin tekemiseksi.
   Kun rekisteröinti on valmis, ohjauspyörän kauko-ohjain on käytettävissä.

Huomautuksia liitäntäkaapelin RC-SR1 asentamisesta

• Katso lisätietoja takakannen tukisivustolta ja liitä sitten kukin johto oikein sopiviin johtoihin. Virheellinen liitäntä voi vahingoittaa laitetta.
• On suositeltavaa kysyä apua jälleenmyyjältä tai kokeneelta teknikolta.

Langallisen kauko-ohjaimen käyttäminen

1. Ota langallinen kauko-ohjain käyttöön asettamalla [Steering Control] kohdassa [General] arvoksi [Preset].

Peruutusnäkymäkameran käyttäminen
Peruutusnäkymäkameran (ei sisälly toimitukseen) asennus on tarpeen ennen käyttöä.
Kameranäkymä -liittimeen liitetyn peruutuskameran kuva näkyy, kun:

• autosi takavalo syttyy (tai vaihdevipu on asennossa R (peruutus)).
• paina HOME-painiketta ja kosketa sitten kohtaa [Rear Camera].

Asennus

Varmista laitteen ja näytön turvallinen asennus noudattamalla vaiheita kohteeseen järjestyksessä.

1. Ennen laitteen asennusta
2. Laitteen asentaminen kojelautaan
3. Liitoskannen kiinnittäminen
4. Näytön määrittäminen
5. Näytön asennuspaikkojen varmistaminen
6. USB-kaapelin järjestäminen
7. Näytön kiinnittäminen laitteeseen

Turvallisuutesi vuoksi
Kun olet kiinnittänyt näytön laitteeseen, varmista, ettei näyttö häiritse normaalia ajamista, kuten estämällä kuljettajan näkymää tai sotkemalla kaapeleita.

Ennen laitteen asennusta

Järjestä USB-jatkokaapelit ennen laitteen asentamista kojelautaan

USB-kaapelin kytkentäkaavio

1. Irrota kaapelin kansi, säilytä USB-jatkokaapeli (lyhyt) laitteen uraan ja kiinnitä sitten kaapelin kansi.
   Aseta USB-kaapeli siten, että sen liitin (uros) tulee laitteen etupuolelle.
   * USB-liitin (uros)

2. Vie USB-jatkokaapeli (pitkä) kojelaudan sisään ja kytke sitten USB-kaapeli (lyhyt) laitteesta.
   Aseta USB-kaapeli siten, että sen liitin (uros) tulee ulos keskikonsolin paneelista.
   * USB-liitin (uros)


Laitteen asentaminen kojelautaan

Auton mukana toimitettujen kiinnikkeiden käyttäminen
Et ehkä voi asentaa tätä laitetta joihinkin japanilaisten autojen malleihin. Ota tällöin yhteyttä Sony-jälleenmyyjääsi.
Esimerkki

Huomautus
Estä toimintahäiriöt asentamalla vain asennusruuveilla .

Liitoskannen kiinnittäminen

1. 1 Kiinnitä liitoskansi laitteen asennusalustaan ja liu'uta se sitten väliaikaisesti laitteeseen.


Näytön määrittäminen

Näytön asennuspaikkoja voidaan säätää.

Näytön syvyysasennon säätäminen

1. Löysää 3 valmiiksi asennettua ruuvia syvyyden säätöä varten (päällä ja molemmilla sivuilla).
   Löysää ruuveja hieman, kunnes voit liu'uttaa liitinkannattimen. Älä irrota ruuveja kannattimesta. Se voi vahingoittaa osia.

2. Liu'uta liitinkannatinta päättääksesi sopivan syvyysasennon.
   Säädettävä syvyys: 20 mm:n sisällä (13/16 tuumaa) (), 3 vaiheessa, 10 mm:n (13/32 tuumaa) nousulla ().

   Kannattimen asennot 1–3 näytölle:
   1. Ulosliukuma-asento
   2. Väliasento
   3. Sisäänliukuma-asento
3. Kiristä halutussa asennossa 3 ruuvia tiukasti liitinkannattimen kiinnittämiseksi.

   Kiristä ruuvit tiukasti. Kun kiristät ruuvia, varo kohdistamasta liikaa vääntömomenttia, koska se voi vahingoittaa ruuvia (vääntömomentin arvon tulee olla alle 1,5 N•m).

Näytön korkeusasennon säätäminen

1. Irrota 4 valmiiksi asennettua ruuvia korkeuden säätöä varten (molemmilla sivuilla).

2. Liu'uta liitinkannatinta ylös tai alas päättääksesi sopivan korkeusasennon.
   Säädettävä korkeus: 60 mm:n sisällä (2 3/8 tuumaa) (), 7 vaiheessa, 10 mm:n (13/32 tuumaa) nousulla ().

3. Kiristä halutussa asennossa 4 ruuvia tiukasti liitinkannattimen kiinnittämiseksi.

   Kiristä ruuvit tiukasti. Kun kiristät ruuvia, varo kohdistamasta liikaa vääntömomenttia, koska se voi vahingoittaa ruuvia (vääntömomentin arvon tulee olla alle 1,5 N•m).

Näytön kulman säätäminen (kallistus)

1. Irrota 2 valmiiksi asennettua ruuvia kulman säätöä varten (molemmilla sivuilla).

2. Säädä näytön kulmaa päättääksesi sopivan kulman.
   Säädettävä kulma: -10° – +10°, 3 vaiheessa

   Käytettävät ruuvinreiät:

3. Kiristä halutussa kulmassa 2 ruuvia ruuvinreikien (ylempi tai alempi) läpi, jotka vastaavat näytön kulmaa.

   Kiristä ruuvit tiukasti. Kun kiristät ruuvia, varo kohdistamasta liikaa vääntömomenttia, koska se voi vahingoittaa ruuvia (vääntömomentin arvon tulee olla alle 1,5 N•m).

Näytön asennuspaikkojen varmistaminen

Varo puristamasta sormiasi tai naarmuttamasta autosi keskikonsolin paneelia, kun kiinnität näytön laitteeseen.

1. Kiinnitä näyttö väliaikaisesti laitteeseen.

2. Varmista, että näyttö ei estä kuljettajan näkymää tai häiritse normaalia ajamista.
   Jos asennuspaikkaa (syvyyttä, korkeutta, kulmaa) on tarpeen säätää edelleen, irrota näyttö laitteesta ja säädä sitä uudelleen vastaavasti.

USB-kaapelin järjestäminen

1. Kytke USB-jatkokaapeli (lyhyt) näytön USB-porttiin ja vie sitten kaapeli uraa pitkin.
   Estä jatkokaapelin irtoaminen varmistamalla, että USB-kaapeli viedään uraa pitkin sisällä olevien pidikkeiden läpi.


Näytön kiinnittäminen laitteeseen

Varo puristamasta sormiasi tai naarmuttamasta autosi keskikonsolin paneelia, kun kiinnität näytön laitteeseen.

1. Kiinnitä näyttö laitteeseen.
   Varmista, että näytön liitinkannattimet on työnnetty kokonaan laitteeseen.

2. Kiristä 4 ruuvia (päällä) liitinkannattimen kiinnittämiseksi laitteeseen.
   Kiristä ruuvit tiukasti. Kun kiristät ruuvia, varo kohdistamasta liikaa vääntömomenttia, koska se voi vahingoittaa ruuvia (vääntömomentin arvon tulee olla alle 1,5 N•m).

3. Liu'uta liitoskansi ulos suojataksesi näytön asennusalustaa ja kiristä sitten kiinnitysruuvi kannen kiinnittämiseksi.
   Kiristä ruuvi tiukasti.
   Kun kiristät ruuvia, varo kohdistamasta liikaa vääntömomenttia, koska se voi vahingoittaa ruuvia (vääntömomentin arvon tulee olla alle 1,5 N•m).

4. Kiinnitä takapaneelin kannet (L, R) suojuksen ohjaimia pitkin.


Sulakkeen vaihto

Kun vaihdat sulakkeen, varmista, että käytät sulaketta, jonka ampeerilukema vastaa alkuperäisessä sulakkeessa ilmoitettua arvoa. Jos sulake palaa, tarkista virtaliitäntä ja vaihda sulake. Jos sulake palaa uudelleen vaihdon jälkeen, voi olla sisäinen toimintahäiriö. Ota tällöin yhteyttä lähimpään Sony-jälleenmyyjään.

Varoitus

Turvallisuuden vuoksi muista asentaa tämä laite auton kojelautaan, koska laitteen takapuoli kuumenee käytön aikana. Katso lisätietoja kohdasta "Liitäntä/asennus".
Tyyppikilpi, jossa ilmoitetaan käyttöjännite jne., sijaitsee rungon pohjassa.
CE-merkinnän voimassaolo on rajoitettu vain niihin maihin, joissa se on laillisesti voimassa, pääasiassa ETA-maissa (Euroopan talousalue) ja Sveitsissä.

Tulipalon tai sähköiskun välttämiseksi älä altista laitetta sateelle tai kosteudelle.
Sähköiskun välttämiseksi älä avaa koteloa. Anna huoltotöiden vain pätevän henkilöstön tehtäväksi.

Jos sinulla on kysyttävää tästä tuotteesta:
Käy osoitteessa: https://www.sony.com/electronics/support
Ota yhteyttä: Sonyn asiakastietopalvelukeskus numerossa 1-800-222-7669
Kirjoita: Sonyn asiakastietopalvelukeskus
12451 Gateway Blvd., Fort Myers, FL 33913

Vain Kalifornian osavaltiolle, Yhdysvalloille
Perkloraattimateriaali – erityiskäsittely voi olla tarpeen, katso www.dtsc.ca.gov/hazardouswaste/perchlorate

Älä niele paristoa, kemiallisen palovamman vaara.
Kaukosäätimessä on nappiparisto/paristo. Jos nappiparisto/paristo niellään, se voi aiheuttaa vakavia sisäisiä palovammoja vain 2 tunnissa ja voi johtaa kuolemaan.
Pidä uudet ja käytetyt paristot poissa lasten ulottuvilta. Jos paristolokero ei sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä se poissa lasten ulottuvilta.
Jos epäilet, että paristoja on nielty tai asetettu johonkin kehon osaan, hakeudu välittömästi lääkärin hoitoon.

Huomautus litiumparistosta
Älä altista paristoa liialliselle kuumuudelle, kuten suoralle auringonvalolle, tulelle tai vastaavalle.

Jos autosi sytytyksessä ei ole ACC-asentoa
Älä asenna tätä laitetta autoon, jossa ei ole ACC-asentoa. Laitteen näyttö ei sammu, vaikka sytytys virta katkaistaan, ja tämä aiheuttaa akun tyhjenemisen.

Vastuuvapauslauseke kolmansien osapuolten tarjoamista palveluista
Kolmansien osapuolten tarjoamia palveluita voidaan muuttaa, keskeyttää tai lopettaa ilman ennakkoilmoitusta. Sony ei ole vastuussa tällaisissa tilanteissa.

Tärkeä huomautus

SONY EI MISSÄÄN TAPAUKSESSA OLE VASTUUSSA MISTÄÄN SATUNNAISISTA, EPÄSUORISTA TAI VÄLILLISISTÄ VAHINGOISTA TAI MUISTA VAHINGOISTA, MUKAAN LUKIEN RAJOITUKSETTA VOITONMENETYKSIÄ, TULONMENETYKSIÄ, TIETOJEN MENETYKSIÄ, TUOTTEEN TAI MINKÄÄN SIIHEN LIITTYVÄN LAITTEEN KÄYTÖN MENETYSTÄ, SEISOKKIAIKAA JA OSTAJAN AIKAA, JOTKA LIITTYVÄT TÄMÄN TUOTTEEN, SEN LAITTEISTON JA/TAI OHJELMISTON KÄYTTÖÖN TAI JOHTUVAT SIITÄ.
Hyvä asiakas, tämä tuote sisältää radiolähettimen.
Tarkista ajoneuvosi käyttöohje tai ota yhteyttä ajoneuvosi valmistajaan tai ajoneuvosi jälleenmyyjään ennen tämän tuotteen asentamista ajoneuvoosi.

Hätäpuhelut
Tämä BLUETOOTH-auton handsfree-järjestelmä ja handsfree-järjestelmään liitetty elektroninen laite toimivat radiosignaaleilla, matkapuhelin- ja lankaverkoilla sekä käyttäjän ohjelmoimilla toiminnoilla, jotka eivät voi taata yhteyttä kaikissa olosuhteissa. Älä siksi luota yksinomaan mihinkään elektroniseen laitteeseen olennaisessa viestinnässä (kuten lääketieteellisissä hätätilanteissa).

Tietoja BLUETOOTH-tiedonsiirrosta

• BLUETOOTH-laitteesta lähtevät mikroaallot voivat vaikuttaa elektronisten lääkinnällisten laitteiden toimintaan. Sammuta tämä laite ja muut BLUETOOTH-laitteet seuraavissa paikoissa, koska se voi aiheuttaa onnettomuuden.
  • missä on syttyvää kaasua, sairaalassa, junassa, lentokoneessa tai huoltoasemalla
  • automaattisten ovien tai palohälyttimen lähellä
• Tämä laite tukee BLUETOOTH-standardin mukaisia suojausominaisuuksia, jotka tarjoavat turvallisen yhteyden käytettäessä langatonta BLUETOOTH-tekniikkaa, mutta suojaus ei välttämättä ole riittävä asetuksista riippuen. Ole varovainen, kun viestit langattoman BLUETOOTH-tekniikan avulla.
• Emme ota vastuuta tietovuodoista BLUETOOTH-tiedonsiirron aikana.
  Jos sinulla on kysymyksiä tai ongelmia laitteeseesi liittyen, joita ei käsitellä tässä käyttöoppaassa, ota yhteyttä lähimpään Sony-jälleenmyyjään.

Viitteet

• Sony Global - Source Code Distribution Service - Home
• https://www.sony.com/electronics/support
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Sony XAV-AX8000 -käyttöohje

Saatavilla olevat kielet
