Sony XAV-AX8000 - bruksanvisning

Veiledning til deler og kontroller

Hovedenhet og fjernkontroll

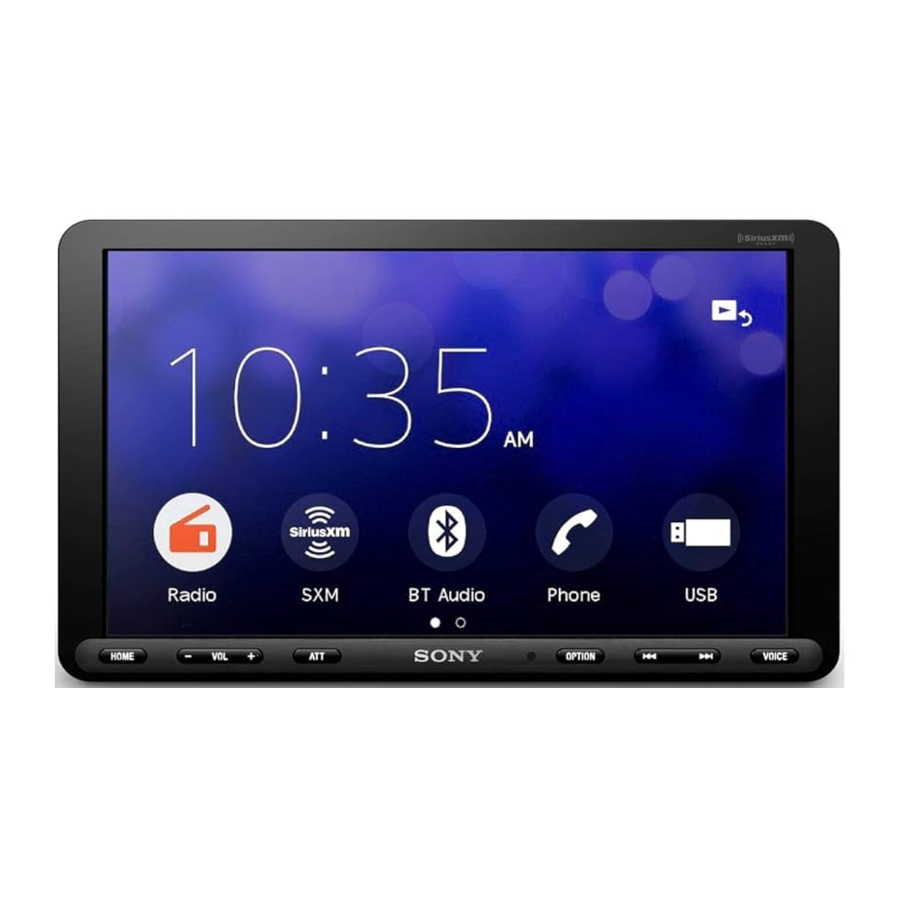

Hovedenhet

VOL (volum) +-knappen har en taktil prikk.

1. Skjerm/berøringspanel
2. HOME (hjem)
   Viser HJEM-skjermbildet (HOME).
   STANDBY
   Trykk og hold inne for å sette enheten i standby-modus (USB-lading er fortsatt tilgjengelig). For å gjenoppta, trykk på en hvilken som helst knapp.
3. VOL (volum) +/–
4. ATT (demp)
   Demper lyden.
   Trykk igjen eller trykk på VOL + for å avbryte.
   MONITOR OFF (skjerm av)
   Trykk og hold inne for å slå av skjermen.
   For å slå på igjen, berør en hvilken som helst del av skjermen.
5. Mottaker for fjernkontrollen
6. OPTION (valg)
   Viser OPTION-skjermbildet (valg).
7. (forrige/neste)
   Fungerer forskjellig avhengig av valgt kilde:
   • Radio: velg en forhåndsinnstilt stasjon.
   • SiriusXM: velg en forhåndsinnstilt kanal.
   • USB/BT Audio: gå til forrige/neste fil.
     Trykk og hold inne for å:
   • Radio: still inn en stasjon automatisk (SEEK+/SEEK–).
   • USB/BT Audio: spole raskt tilbake/spole raskt fremover.
8. VOICE (stemme)
   Aktiverer talekommando-funksjonen for Apple CarPlay og Android Auto™.

RM-X170-fjernkontroll

Fjernkontrollen kan brukes til å betjene lydkontrollene. For menyoperasjoner, bruk berøringspanelet.

Merk
De hvite knappene i illustrasjonen ovenfor støttes ikke.

9. OFF (av)
   Slår av kilden.
10. MONITOR OFF (skjerm av)
    Slår av skjermen.
    Trykk igjen for å slå på igjen.
11. EQ (equalizer) (utjevner)
    Velger en utjevningskurve.
12. Nummerknapper (0 til 9)
13. CLEAR (klar)
14. ATT (attenuate) (demp)
    Demper lyden. Trykk igjen for å avbryte dempingen.
15. (play/pause) (spill av/pause)
16. (previous/next) (forrige/neste)
    (fast-reverse/fast-forward) (spole raskt tilbake/spole raskt fremover)
    Fungerer forskjellig avhengig av valgt kilde:
    • Radio: velg en forhåndsinnstilt stasjon.
    • SiriusXM: velg en forhåndsinnstilt kanal.
    • USB/BT Audio: gå til forrige/neste fil.
      Trykk og hold inne for å:
    • Radio: still inn en stasjon automatisk (SEEK+/SEEK–).
    • USB/BT Audio: spole raskt tilbake/spole raskt fremover.
17.
    Fungerer forskjellig avhengig av valgt kilde.
    • Radio: velg en forhåndsinnstilt stasjon eller still inn en stasjon automatisk.
    • SiriusXM: velg en forhåndsinnstilt kanal eller gå til forrige/neste kanal.
    • USB: velg en mappe eller gå til forrige/neste fil.
      ENTER
      Går inn i det valgte elementet.
18. SRC (source) (kilde)
    Endrer kilden. Hver gang du trykker på denne knappen, vises en valgbar kilde i en popup på den gjeldende skjermen.
19. MODE (modus)
    Velger radiobåndet.
    Fjern isolasjonsfilmen før bruk.


Skjermvisninger

Avspillingsskjerm:

HJEM-skjermbilde (HOME):

OPTION-skjermbilde (valg):

1. Statusindikasjon

   	Lyser når lyden er dempet.
   	Indikerer signalstyrkestatusen til den tilkoblede SiriusXM Connect Vehicle Tuner.
   	Lyser når Bluetooth®-signalet er på. Blinker når tilkoblingen pågår.
   	Lyser når lydenheten kan spilles av ved å aktivere A2DP (Advanced Audio Distribution Profile).
   	Lyser når håndfri-samtaler er tilgjengelig ved å aktivere HFP (Handsfree Profile).
   	Indikerer signalstyrkestatusen til den tilkoblede mobiltelefonen.
   	Indikerer gjenværende batteristatus for den tilkoblede mobiltelefonen.

2. (source option) (kildealternativ)
   Åpner kildealternativmenyen. De tilgjengelige elementene varierer avhengig av kilden.
3. Programspesifikt område
   Viser avspillingskontroller/indikasjoner eller viser enhetens status. Viste elementer varierer avhengig av kilden.
4. Klokke
   Viser klokkeslettet som er angitt i Dato/klokkeslett-innstillingen.
5. (return to the playback screen) (gå tilbake til avspillingsskjermen)
   Bytter fra HJEM-skjermbildet (HOME) til avspillingsskjermen.
6. Kilder og innstillinger velger taster
   Endrer kilden eller gjør ulike innstillinger.
   Sveip for å velge innstillingsikonet og andre ikoner. Trykk på kildeikonet du vil velge.

   Android Auto	Apple CarPlay	Radio
   SXM	BT Audio	Phone (telefon)
   USB	Rear Camera (ryggekamera)	Settings (innstillinger)

7. Lyd velger taster
   Endrer lyden.
8. (EXTRA BASS)
   Endrer EXTRA BASS-innstillingen.
9. (EQ10/Subwoofer)
   Endrer EQ10/Subwoofer-innstillingen.
10. (monitor off) (skjerm av)
    Slår av skjermen. Når skjermen er slått av, berører du en hvilken som helst del av skjermen for å slå den på igjen.

Grunnleggende operasjoner

Parer med en BLUETOOTH-enhet

Når du kobler til en BLUETOOTH-enhet for første gang, kreves gjensidig registrering (kalt "paring"). Paring gjør at denne enheten og andre enheter kan gjenkjenne hverandre.

1. Trykk på HOME (hjem), og trykk deretter på [Settings] (innstillinger) [Bluetooth] [Bluetooth Connection] (Bluetooth-tilkobling) [ON] (på) [Pairing] (paring).
   blinker mens enheten er i paringsstandbymodus.
2. Utfør paring på BLUETOOTH-enheten slik at den oppdager denne enheten.
3. Velg modellnavnet ditt som vises på skjermen til BLUETOOTH-enheten*.
   Når paring er utført, lyser konstant.
   * Hvis passordnøkkelinndata kreves på BLUETOOTH-enheten, skriver du inn [0000].

Koble til ryggekamera

Ved å koble det valgfrie ryggekameraet til CAMERA IN-terminalen, kan du vise bildet fra ryggekameraet. Se "Tilkobling/installasjon" for mer informasjon.
For å vise bildet fra ryggekameraet
Trykk på HOME (hjem), og trykk deretter på [Rear Camera] (ryggekamera).

Avbryte demonstrasjonsmodus

1. Trykk på HOME (hjem), og trykk deretter på [Settings] (innstillinger).
2. Trykk på [General] (generelt), og trykk deretter på [Demo] for å stille inn til [OFF] (av).
3. For å avslutte oppsettmenyen, trykker du på (tilbake) to ganger.

Oppdatere fastvaren

For å oppdatere fastvaren, besøk støttesiden på baksiden av omslaget, og følg deretter instruksjonene på nettet.
Merk
Ikke fjern USB-enheten under oppdateringen.

Tilleggsinformasjon

Forholdsregler

• Strømantennen (antennen) forlenges automatisk.
• Når du overfører eierskap eller kvitter deg med bilen med enheten installert, må du initialisere alle innstillingene til fabrikkinnstillingene ved å utføre tilbakestilling til fabrikkinnstillinger.
• Ikke sprut væske på enheten.

Merknader om sikkerhet

• Overhold lokale trafikkregler, lover og forskrifter.
• Under kjøring
  • Ikke se på eller bruk enheten mens du kjører, da dette kan føre til distraksjon og forårsake en ulykke. Parker bilen på et trygt sted for å se på eller bruke enheten.
  • Ikke bruk oppsettsfunksjonen eller andre funksjoner som kan avlede oppmerksomheten din fra veien.
  • Når du rygger bilen, må du sørge for å se deg tilbake og se deg nøye rundt for din sikkerhet, selv om ryggekameraet er koblet til. Ikke stol utelukkende på ryggekameraet.
• Under bruk
  • Ikke stikk hendene, fingrene eller fremmedlegemer inn i enheten, da dette kan forårsake personskade eller skade på enheten.
  • Oppbevar små gjenstander utilgjengelig for barn.
  • Sørg for å feste sikkerhetsbeltene for å unngå skade i tilfelle plutselige bevegelser i bilen.

Forebygge en ulykke
Bilder vises først etter at du har parkert bilen og satt på parkeringsbremsen.
Hvis bilen begynner å bevege seg under videoavspilling, vises følgende forsiktighetsmelding, og du kan ikke se videoen.

[Video blokkert for din sikkerhet.]
Ikke bruk enheten eller se på skjermen mens du kjører.

Merknader om LCD-panel

• Ikke la LCD-panelet bli vått eller utsett det for væsker. Dette kan forårsake funksjonsfeil.
• Ikke trykk hardt ned på LCD-panelet, da dette kan forvrenge bildet eller forårsake en funksjonsfeil (dvs. bildet kan bli uklart eller LCD-panelet kan bli skadet).

• Ikke berør panelet med andre gjenstander enn fingeren, da dette kan skade eller ødelegge LCD-panelet.
• Rengjør LCD-panelet med en tørr, myk klut. Ikke bruk løsemidler som benzen, fortynningsmiddel, kommersielt tilgjengelige rengjøringsmidler eller antistatisk spray.
• Ikke bruk enheten utenfor temperaturområdet 0 °C til 40 °C (32 °F til 104 °F).
• Hvis bilen din var parkert på et kaldt eller varmt sted, kan det hende at bildet ikke er klart. Skjermen er imidlertid ikke skadet, og bildet vil bli klart etter at temperaturen i bilen din har blitt normal.
• Noen stasjonære blå, røde eller grønne prikker kan vises på skjermen. Disse kalles «lyse flekker» og kan forekomme med alle LCD-skjermer. LCD-panelet er presisjonsfremstilt med mer enn 99,99 % av segmentene funksjonelle. Det er imidlertid mulig at en liten prosentandel (vanligvis 0,01 %) av segmentene kanskje ikke lyser ordentlig. Dette vil imidlertid ikke forstyrre visningen din.

Merknader om berøringspanelet

• Denne enheten bruker et resistivt berøringspanel. Berør panelet direkte med fingertuppen.
• Multiberøringsfunksjon støttes ikke på denne enheten.
• Ikke berør panelet med skarpe gjenstander som en nål, penn eller negl. Bruk med en pekepenn støttes ikke på denne enheten.
• Ikke la noen gjenstander komme i kontakt med berøringspanelet. Hvis panelet berøres av en annen gjenstand enn fingertuppen, kan det hende at enheten ikke reagerer riktig.
• Siden det brukes glassmateriale til panelet, må du ikke utsette enheten for sterke støt. Hvis det oppstår sprekker eller fliser på panelet, må du ikke berøre den skadede delen, da det kan forårsake personskade.
• Hold andre elektriske enheter unna berøringspanelet. De kan føre til at berøringspanelet fungerer feil.

Om iPhone

• Kompatible iPhone-modeller:
  iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
• Bruk av Made for Apple-merket betyr at et tilbehør er designet for å kobles spesifikt til Apple-produktet(e) som er identifisert i merket, og er sertifisert av utvikleren for å oppfylle Apples ytelsesstandarder. Apple er ikke ansvarlig for driften av denne enheten eller dens samsvar med sikkerhets- og forskriftsstandarder. Vær oppmerksom på at bruk av dette tilbehøret med et Apple-produkt kan påvirke trådløs ytelse.
• For mer informasjon, gå til støttesiden på baksiden.

Merknad om lisens
Dette produktet inneholder programvare som Sony bruker under en lisensavtale med eieren av opphavsretten. Vi er forpliktet til å kunngjøre innholdet i avtalen til kunder under krav fra eieren av opphavsretten til programvaren.
For mer informasjon om programvarelisenser, velg [Settings] (Innstillinger) [General] (Generelt) [Open Source Licenses] (Åpen kildekode-lisenser).

Merknad om GNU GPL/LGPL-brukt programvare
Dette produktet inneholder programvare som er underlagt følgende GNU General Public License (heretter referert til som «GPL») eller GNU Lesser General Public License (heretter referert til som «LGPL»). Disse fastslår at kunder har rett til å skaffe seg, modifisere og videredistribuere kildekoden til nevnte programvare i samsvar med vilkårene i GPL eller LGPL som vises på denne enheten. Kildekoden for den ovennevnte programvaren er tilgjengelig på nettet.
For å laste ned, vennligst gå til følgende URL, og velg deretter
modellnavnet "XAV-AX8000" URL: http://www.sony.net/Products/Linux/ Vær oppmerksom på at Sony ikke kan svare på eller svare på spørsmål angående innholdet i kildekoden.
Hvis du har spørsmål eller problemer angående enheten din som ikke er dekket i denne bruksanvisningen, kan du kontakte din nærmeste Sony-forhandler.

Vedlikehold

Skifte litiumbatteriet (CR2025) på fjernkontrollen
Når batteriet blir svakt, blir rekkevidden til fjernkontrollen kortere.

Fare for eksplosjon hvis batteriet skiftes ut feil. Erstatt bare med samme eller tilsvarende type.

Merknad om litiumbatteriet
Oppbevar litiumbatteriet utilgjengelig for barn. Hvis batteriet svelges, må du umiddelbart kontakte lege.

Spesifikasjoner

FOR KUNDER I USA. GJELDER IKKE I CANADA, INKLUDERT I PROVINSEN QUEBEC.

LYDEFFEKTSPESIFIKASJONER

CTA2006 Standard
Effekt: 20 watt RMS × 4 ved
4 ohm < 1 % THD+N
SN-forhold: 80 dBA (referanse: 1 watt til 4 ohm)

Skjermdel
Skjermtype: Bred LCD-fargeskjerm
Dimensjoner: 8,95 tommer/227 mm System: TFT aktiv matrise Antall piksler:
1 152 000 piksler (800 × 3 (RGB) × 480) Fargesystem:
PAL/NTSC automatisk valg for CAMERA IN-terminal

Radiodel
FM
Innstillingsområde: 87,5 MHz – 107,9 MHz
Brukbar følsomhet: 7 dBf
Signal-støy-forhold: 70 dB (mono)
Separasjon ved 1 kHz: 45 dB
AM
Innstillingsområde: 530 kHz – 1710 kHz
Følsomhet: 32 μV

USB-spillerdel
Grensesnitt:
USB-port: USB (høy hastighet)
Maksimal strøm: 1,5 A

Trådløs kommunikasjon
Kommunikasjonssystem:
BLUETOOTH Standard versjon 3.0
Utgang:
BLUETOOTH Standard Power Class 2
(Maks. Ledet +1 dBm)
Maksimal kommunikasjonsrekkevidde*¹:
Synslinje ca. 10 m
Frekvensbånd:
2,4 GHz bånd (2,4000 GHz – 2,4835 GHz)
Modulasjonsmetode: FHSS
Kompatible BLUETOOTH-profiler*²:
A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1
Tilsvarende kodek: SBC, AAC
^*1 Den faktiske rekkevidden vil variere avhengig av faktorer som hindringer mellom enheter, magnetiske felt rundt en mikrobølgeovn, statisk elektrisitet, mottaksfølsomhet, antennens ytelse, operativsystem, programvareapplikasjon osv.
^*2 BLUETOOTH-standardprofiler indikerer formålet med BLUETOOTH-kommunikasjon mellom enheter.

Effektforsterkerdel
Utganger: Høyttalerutganger
Høyttalerimpedans: 4 Ω – 8 Ω
Maksimal effekt: 55 W × 4 (ved 4 Ω)

Generelt
Strømkrav: 12 V DC bilbatteri
(negativ jord)
Nominelt strømforbruk: 10 A
Dimensjoner (maksimum):
Ca. 229 mm × 136 mm × 253 mm
(9 1/8 tommer × 5 3/8 tommer × 10 tommer) (b/h/d)
Monteringsdimensjoner:
Ca. 182 mm × 53 mm × 160 mm
(7 ¹/4 tommer × 2 1/8 tommer × 6 3/8 tommer) (b/h/d)
Masse: Ca. 2,4 kg (5 lb 5 oz)
Pakkens innhold:
Hovedenhet (1)
Deler for installasjon og tilkoblinger (1 sett)
Fjernkontroll (1): RM-X170
Valgfritt tilbehør/utstyr:
SiriusXM Connect Vehicle Tuner: SXV100, SXV200, SXV300
Spør forhandleren for detaljert informasjon.
Design og spesifikasjoner kan endres uten varsel.

Tilkobling/installasjon

• Ikke installer denne enheten i en bil som ikke har ACC-posisjon. Skjermen på enheten slås ikke av selv etter at tenningen er slått av, og dette fører til batterilading.
• Før alle jordledninger til et felles jordingspunkt.
• Ikke la ledningene bli fanget under en skrue eller fanget i bevegelige deler (f.eks. seteskinne).
• Før du foretar tilkoblinger, slå av bilens tenning for å unngå kortslutninger.
• Koble til degule og røde strømforsyningsledningene først etter at alle andre ledninger er koblet til.
• Sørg for å isolere eventuelle løse, ikke-tilkoblede ledninger med elektrisk tape for sikkerhets skyld.
• Velg installasjonsstedet nøye slik at enheten ikke forstyrrer normale kjøreoperasjoner.
• Unngå å installere enheten i områder som er utsatt for støv, smuss, overdreven vibrasjon eller høy temperatur, for eksempel i direkte sollys eller i nærheten av varmeledninger.
• Bruk kun den medfølgende monteringsmaskinvaren for en sikker installasjon.
• Sørg for å bruke de medfølgende USB-forlengelseskablene.
• Denne enheten kan ikke installeres ordentlig avhengig av biltype. For mer informasjon om monteringsplassen, se "Sikre monteringsstedet for enheten".
• For å unngå skade må du være forsiktig så du ikke mister skjermen under installasjonen.
• Når du installerer, må du være forsiktig så du ikke kutter av fingrene med metalldelene på brakettene og monteringsbasen.
• Ikke klem fingrene når du fester skjermen til enheten.
• Ikke installer enheten i en posisjon der enheten forstyrrer kjøreoperasjoner (for eksempel i posisjoner der girspaken treffer enheten, eller fareknappen ikke kan trykkes).
• Når du bruker enheten over lengre tid, kan det være en mulighet for at skruene som fester skjermen, løsner seg. Stram disse skruene regelmessig.
• Ikke gjør endringer eller modifikasjoner på enheten annet enn de som er beskrevet i denne håndboken.

Merknad om strømforsyningsledningen (gul)
Når du kobler denne enheten i kombinasjon med andre stereokomponenter, må amperstyrken til bilkretsen som enheten er koblet til, være høyere enn summen av hver komponents sikringsampereffekt.

Merknad om installasjon i biler med start-stopp-system
Enheten kan starte på nytt når du starter motoren fra startstopp. I dette tilfellet, slå av start-stopp-systemet i bilen din.

Merknad om installasjon i biler med elektrisk parkeringsbremssystem
For biler med elektriske parkeringsbremser, kan det hende at noen relaterte funksjoner (som videoblokkeringsfunksjon) ikke fungerer som de skal.

Justering av monteringsvinkel
Juster monteringsvinkelen til mindre enn 30°.

Sikre monteringsstedet for enheten
Før du installerer enheten, ta kontakt med installatøren for mer informasjon om installasjonen av enheten og skjermen.

• Kontroller at avstanden fra frontoverflaten (referanseoverflaten) til den monterte enheten til overflaten av bilens midtklynge er innenfor 22 mm. Hvis den overskrides, kan ikke enheten installeres ordentlig.

  1. 22 mm
  2. 51 mm til 71 mm
• For din sikkerhet, juster monteringsstedet for enheten slik at den ikke forstyrrer kjøreoperasjoner som knapp (bryter) eller girspakoperasjoner.

  3. 60 mm
  4. 76 mm
  5. 60 mm

Deleliste for installasjon

Denne delelisten inneholder ikke alt pakkeinnholdet.

Tilkobling

^*1 Ikke inkludert
^*2 Høyttalerimpedans: 4 Ω til 8 Ω × 4
^*3 RCA-pinnekabel (ikke inkludert)
^*4 Avhengig av type bil, bruk en adapter for en kablet fjernkontroll (ikke inkludert).
For mer informasjon om bruk av den kablede fjernkontrollen, se «Bruke den kablede fjernkontrollen».
^*5 Avhengig av type bil, bruk en adapter (ikke inkludert) hvis antennekontakten ikke passer.
^*6 Uansett om den er i bruk eller ikke, må du føre mikrofonens inngangskabel slik at den ikke forstyrrer kjøringen. Fest ledningen med en klemme e.l. hvis den er installert rundt føttene dine.
^*7 For mer informasjon om installering av mikrofonen, se «Installere mikrofonen».
^*8 For mer informasjon om hvordan du installerer SiriusXM Connect Vehicle Tuner, se installasjonsveiledningen som følger med tuneren.
<sup>9*

*10</sup> Når du bruker rattfjernkontrollen, bruker du tilkoblingskabelen RC-SR1 etter behov.

Koble til

1. Til et felles jordingspunkt
   Koble først til den svarte jordingsledningen og koble deretter til de gule og røde strømforsyningsledningene.
2. Til +12 V-strømkontakten som er strømførende til enhver tid
   Pass på at du først kobler den svarte jordingsledningen til et felles jordingspunkt.
3. Til +12 V-strømkontakten som er strømførende når tenningsbryteren er satt til tilbehørsposisjonen
   Pass på at du først kobler den svarte jordingsledningen til et felles jordingspunkt.
4. Til strømantennekontrollledningen eller strømforsyningsledningen til antenneforsterkeren
   Det er ikke nødvendig å koble til denne ledningen hvis det ikke er noen strømantenne eller antenneforsterker, eller med en manuelt betjent teleskopantenne.
   Til AMP REMOTE IN på en valgfri effekt
   forsterker
   Denne tilkoblingen er kun for forsterkere og en strømantenne. Hvis du kobler til et annet system, kan det skade enheten.
   Merk
   Det vil ta omtrent 10 sekunder å slå av utgangen til REM OUT etter at enheten er slått av.
5. Til bilens belysningssignal
   Pass på at du først kobler den svarte jordingsledningen til et felles jordingspunkt.
6. Til parkeringsbremsbryterledningen Monteringsposisjonen til parkeringsbremsbryterledningen avhenger av bilen din. Pass på at du kobler parkeringsbremsledningen (lys grønn) på strømforsyningsledningene til parkeringsbremsbryterledningen.

7. Til +12 V-strømkontakten på bilens baklampeledning (kun ved tilkobling av ryggekamera)

Minnekretsforbindelse
Når den gule strømforsyningsledningen er koblet til, vil strøm alltid bli tilført minnekretsen selv når tenningsbryteren er slått av.

Høyttalertilkobling

• Slå av enheten før du kobler til høyttalerne.
• Bruk høyttalere med en impedans på 4 Ω til 8 Ω, og med tilstrekkelig effekthåndteringskapasitet for å unngå skade.

Installere mikrofonen
For å fange opp stemmen din under håndfrie samtaler, må du installere mikrofonen .

• Det er ekstremt farlig hvis ledningen vikler seg rundt rattstammen eller girspaken. Pass på at den og andre deler ikke forstyrrer kjøringen.
• Hvis det er kollisjonsputer eller annet støtdempende utstyr i bilen din, må du kontakte butikken der du kjøpte denne enheten, eller bilforhandleren før installasjon.

Merknader

• Når du monterer på dashbordet, må du fjerne visirklemmen forsiktig fra mikrofonen , og deretter feste flatmonteringsbasen til mikrofonen .
• Før du fester den dobbeltsidige tapen , må du rengjøre overflaten på dashbordet med en tørr klut.

Bruke den kablede fjernkontrollen
Når du bruker rattfjernkontrollen
Installering av tilkoblingskabelen RC-SR1 er nødvendig før bruk.

1. For å aktivere rattfjernkontrollen velger du [General] [Steering Control] [Custom] for å fullføre registreringen.
   Når registreringen er fullført, blir rattfjernkontrollen tilgjengelig.

Merknader om installering av tilkoblingskabelen RC-SR1

• Se støttesiden på baksiden for mer informasjon, og koble deretter hver ledning riktig til de aktuelle ledningene. Feil tilkobling kan skade enheten.
• Det anbefales å rådføre seg med forhandleren eller en erfaren tekniker for å få hjelp.

Når du bruker den kablede fjernkontrollen

1. For å aktivere den kablede fjernkontrollen, setter du [Steering Control] i [General] til [Preset].

Bruke ryggekameraet
Installering av ryggekameraet (ikke inkludert) er nødvendig før bruk.
Bildet fra et ryggekamera som er koblet til CAMERA IN-kontakten vises når:

• baklampen på bilen din lyser (eller girspaken er satt til R (revers)).
• du trykker på HOME, og deretter trykker du på [Rear Camera].

Installasjon

For å installere enheten og skjermen på en sikker måte, må du følge trinnene til i rekkefølge.

1. Før du monterer enheten
2. Montere enheten i dashbordet
3. Feste skjøtedekselet
4. Konfigurere skjermen
5. Sørge for at skjermens monteringsposisjoner er riktige
6. Organisere USB-kabelen
7. Feste skjermen til enheten

For din sikkerhet
Etter at du har montert skjermen på enheten, må du sørge for at skjermen ikke forstyrrer normal kjøring, for eksempel blokkerer førerens sikt eller at kablene floker seg sammen.

Før du monterer enheten

Før du monterer enheten i dashbordet, må du ordne USB-skjøteledningene

Koblingsskjema for USB-kabel

1. Fjern kabeldekselet, oppbevar USB-skjøtekabelen (kort) i sporet på enheten, og fest deretter kabeldekselet.
   Plasser USB-kabelen slik at kontakten (hann) vender mot forsiden av enheten.
   * USB-kontakt (hann)

2. Før USB-skjøtekabelen (lang) inne i dashbordet, og koble deretter USB-kabelen (kort) fra enheten.
   Plasser USB-kabelen slik at kontakten (hann) kommer ut fra midtkonsollpanelet.
   * USB-kontakt (hann)


Montere enheten i dashbordet

Bruke monteringsbrakettene som følger med bilen
Det kan hende du ikke kan installere denne enheten i enkelte japanske bilmerker. I slike tilfeller bør du kontakte din Sony-forhandler.
Eksempel

Merk
For å unngå funksjonsfeil må du bare installere med monteringsskruene .

Feste skjøtedekselet

1. 1 Fest skjøtedekselet til monteringsbasen på enheten, og skyv det midlertidig inn i enheten.


Konfigurere skjermen

Skjermens monteringsposisjoner kan justeres.

Justere dybden på skjermposisjonen

1. Løsne de 3 forhåndsinstallerte skruene for dybdejustering (øverst og på begge sider).
   Løsne skruene litt til du kan skyve kontaktbraketten. Ikke fjern skruene fra braketten. Hvis du gjør det, kan delene bli skadet.

2. Skyv kontaktbraketten for å bestemme riktig dybdeposisjon.
   Justerbar dybde: innenfor 20 mm (), i 3 trinn, i 10 mm intervaller ().

   Brakettposisjoner 1 til 3 for skjermen:
   1. Utskyvingsposisjon
   2. Mellomposisjon
   3. Innskyvingsposisjon
3. Stram de 3 skruene godt for å feste kontaktbraketten i ønsket posisjon.

   Stram skruene godt. Når du strammer en skrue, må du passe på at du ikke bruker for mye kraft, da det kan skade skruen (dreiemomentverdien bør være mindre enn 1,5 N•m).

Justere høyden på skjermposisjonen

1. Fjern de 4 forhåndsinstallerte skruene for høydejustering (på begge sider).

2. Skyv kontaktbraketten opp eller ned for å bestemme riktig høyde.
   Justerbar høyde: innenfor 60 mm (), i 7 trinn, i 10 mm intervaller ().

3. Stram de 4 skruene godt for å feste kontaktbraketten i ønsket posisjon.

   Stram skruene godt. Når du strammer en skrue, må du passe på at du ikke bruker for mye kraft, da det kan skade skruen (dreiemomentverdien bør være mindre enn 1,5 N•m).

Justere skjermvinkelen (helling)

1. Fjern de 2 forhåndsinstallerte skruene for vinkeljustering (på begge sider).

2. Juster skjermvinkelen for å bestemme riktig vinkel.
   Justerbar vinkel: -10° til +10°, i 3 trinn

   Skruehull som skal brukes:

3. Stram de 2 skruene gjennom skruehullene (øvre eller nedre) som samsvarer med skjermvinkelen, i ønsket vinkel.

   Stram skruene godt. Når du strammer en skrue, må du passe på at du ikke bruker for mye kraft, da det kan skade skruen (dreiemomentverdien bør være mindre enn 1,5 N•m).

Sørge for at skjermens monteringsposisjoner er riktige

Vær forsiktig så du ikke klemmer fingrene eller riper midtkonsollpanelet i bilen når du fester skjermen til enheten.

1. Fest skjermen midlertidig til enheten.

2. Bekreft at skjermen ikke blokkerer førerens sikt eller forstyrrer normal kjøring.
   Hvis ytterligere justering av monteringsposisjonen (dybde, høyde, vinkel) er nødvendig, fjerner du skjermen fra enheten og justerer den deretter på nytt.

Organisere USB-kabelen

1. Koble USB-skjøtekabelen (kort) til USB-porten på skjermen, og før deretter kabelen langs sporet.
   For å forhindre at skjøtekabelen løsner, må du sørge for å føre USB-kabelen langs sporet gjennom festene på innsiden.


Feste skjermen til enheten

Vær forsiktig så du ikke klemmer fingrene eller riper midtkonsollpanelet i bilen når du fester skjermen til enheten.

1. Fest skjermen til enheten.
   Kontroller at kontaktbrakettene på skjermen er satt helt inn i enheten.

2. Stram 4 skruer (på toppen) for å feste kontaktbraketten til enheten.
   Stram skruene godt. Når du strammer en skrue, må du passe på at du ikke bruker for mye kraft, da det kan skade skruen (dreiemomentverdien bør være mindre enn 1,5 N•m).

3. Skyv skjøtedekselet ut for å beskytte monteringsbasen på skjermen, og stram deretter festeskruen for å feste dekselet.
   Stram skruen godt.
   Når du strammer en skrue, må du passe på at du ikke bruker for mye kraft, da det kan skade skruen (dreiemomentverdien bør være mindre enn 1,5 N•m).

4. Fest bakpaneldekslene (L, R) langs guidene for beskyttelse.


Sikringsbytte

Når du bytter sikring, må du sørge for å bruke en som samsvarer med amperestyrken som er angitt på den originale sikringen. Hvis sikringen går, må du kontrollere strømtilkoblingen og bytte sikringen. Hvis sikringen går igjen etter utskifting, kan det være en intern funksjonsfeil. I slike tilfeller bør du kontakte din nærmeste Sony-forhandler.

Advarsel

For sikkerhets skyld må du sørge for å installere denne enheten i bilens dashbord, da baksiden av enheten blir varm under bruk. Se «Tilkobling/installasjon» for mer informasjon.
Merkeskiltet som angir driftsspenning osv., er plassert på undersiden av kabinettet.
Gyldigheten av CE-merket er begrenset til bare de landene der det er rettslig håndhevet, hovedsakelig i landene i EØS (Det europeiske økonomiske samarbeidsområde) og Sveits.

For å unngå brann eller elektrisk støt må du ikke utsette enheten for regn eller fuktighet.
For å unngå elektrisk støt må du ikke åpne kabinettet. Overlat service kun til kvalifisert personell.

Hvis du har spørsmål om dette produktet:
Besøk: https://www.sony.com/electronics/support
Kontakt: Sonys kundeservice på 1-800-222-7669
Skriv: Sonys kundeservice
12451 Gateway Blvd., Fort Myers, FL 33913

Kun for staten California, USA
Perkloratmateriale – spesiell håndtering kan være nødvendig, se www.dtsc.ca.gov/hazardouswaste/perchlorate

Ikke svelg batteriet, fare for kjemisk forbrenning.
Fjernkontrollen inneholder et mynt-/knappcellebatteri. Hvis mynt-/knappcellebatteriet svelges, kan det forårsake alvorlige indre brannskader på bare 2 timer og kan føre til døden.
Hold nye og brukte batterier borte fra barn. Hvis batterirommet ikke lukkes ordentlig, må du slutte å bruke produktet og holde det borte fra barn.
Hvis du tror at batterier kan ha blitt svelget eller plassert inne i noen del av kroppen, må du søke medisinsk hjelp umiddelbart.

Merknad om litiumbatteriet
Ikke utsett batteriet for sterk varme, som f.eks. direkte sollys, åpen ild eller lignende.

hvis bilens tenning ikke har ACC-posisjon
Ikke installer denne enheten i en bil som ikke har ACC-posisjon. Enhetens skjerm slås ikke av selv etter at tenningen er slått av, og dette fører til at batteriet tappes.

Ansvarsfraskrivelse angående tjenester som tilbys av tredjeparter
Tjenester som tilbys av tredjeparter kan endres, avbrytes eller avsluttes uten forvarsel. Sony påtar seg intet ansvar i slike situasjoner.

Viktig merknad

SONY SKAL IKKE UNDER NOEN OMSTENDIGHETER VÆRE ANSVARLIG FOR NOEN TILFELDIGE, INDIREKTE ELLER FØLGESKADER ELLER ANDRE SKADER INKLUDERT, UTEN BEGRENSNING, TAP AV FORTJENESTE, TAP AV INNTEKTER, TAP AV DATA, TAP AV BRUK AV PRODUKTET ELLER TILHØRENDE UTSTYR, NEDETID OG KJØPERENS TID RELATERT TIL ELLER SOM OPPSTÅR SOM FØLGE AV BRUK AV DETTE PRODUKTET, MASKINVAREN OG/ELLER PROGRAMVAREN.
Kjære kunde, dette produktet inkluderer en radiosender.
Kontroller bruksanvisningen for kjøretøyet eller kontakt produsenten av kjøretøyet eller din kjøretøyforhandler før du installerer dette produktet i kjøretøyet ditt.

Nødanrop
Dette BLUETOOTH-bilhandsfreesettet og den elektroniske enheten som er koblet til handsfreesettet, fungerer ved hjelp av radiosignaler, mobilnett og fasttelefonnett samt brukerprogrammert funksjon, som ikke kan garantere tilkobling under alle forhold. Derfor må du ikke stole utelukkende på noen elektronisk enhet for viktig kommunikasjon (som f.eks. medisinske nødsituasjoner).

Om BLUETOOTH-kommunikasjon

• Mikrobølger som sendes ut fra en BLUETOOTH-enhet kan påvirke driften av elektronisk medisinsk utstyr. Slå av denne enheten og andre BLUETOOTH-enheter på følgende steder, da det kan forårsake en ulykke.
  • der det finnes brannfarlig gass, på et sykehus, tog, fly eller bensinstasjon
  • nær automatiske dører eller en brannalarm
• Denne enheten støtter sikkerhetsfunksjoner som overholder BLUETOOTH-standarden for å gi en sikker tilkobling når BLUETOOTH trådløs teknologi brukes, men sikkerheten er kanskje ikke tilstrekkelig avhengig av innstillingen. Vær forsiktig når du kommuniserer ved hjelp av BLUETOOTH trådløs teknologi.
• Vi tar ikke noe ansvar for lekkasje av informasjon under BLUETOOTH-kommunikasjon.
  Hvis du har spørsmål eller problemer angående enheten din som ikke er dekket i denne håndboken, kan du kontakte din nærmeste Sony-forhandler.

Referanser

• Sony Global – Source Code Distribution Service – Home
• https://www.sony.com/electronics/support
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Sony XAV-AX8000 - bruksanvisning

Tilgjengelige språk
