Sony XAV-AX8000 vadovas

Dalies ir valdiklių vadovas

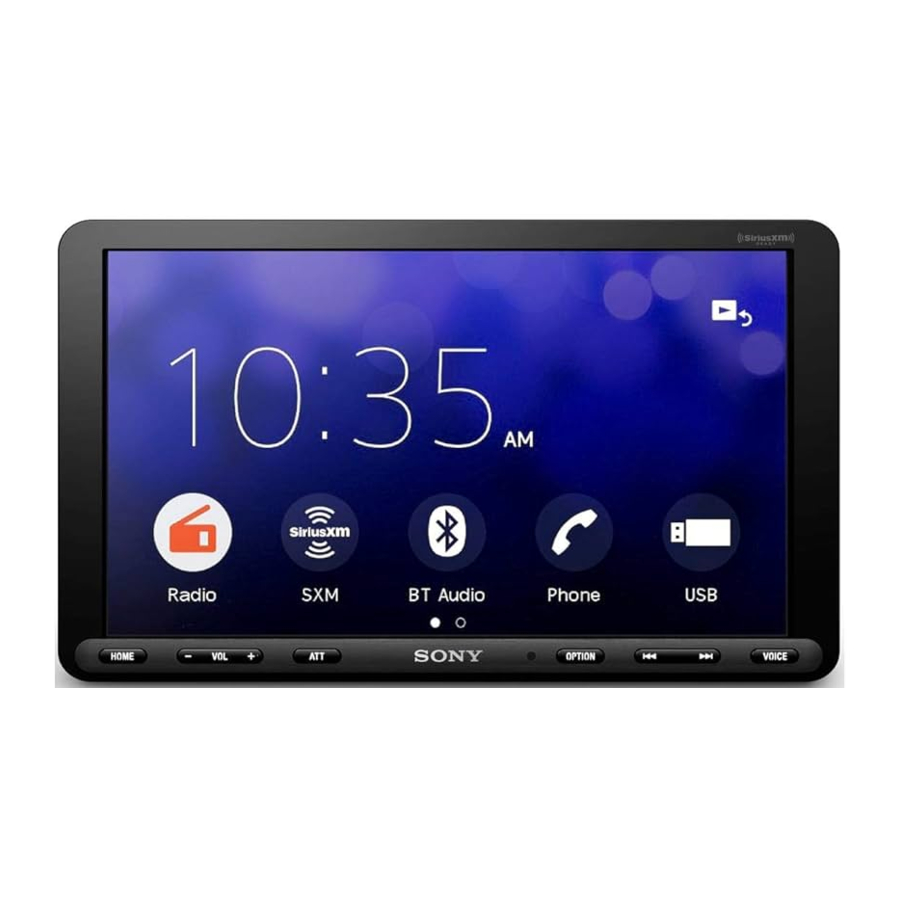

Pagrindinis įrenginys ir nuotolinio valdymo pultelis
Pagrindinis įrenginys

VOL (garsumo) + mygtukas turi lytėjimo tašką.

1. Ekranas/lietimui jautrus skydelis
2. HOME
   Rodo HOME ekraną.
   STANDBY
   Paspauskite ir palaikykite, kad įjungtumėte įrenginį į budėjimo režimą (USB įkrovimas vis dar galimas). Norėdami tęsti, paspauskite bet kurį mygtuką.
3. VOL (garsumas) +/–
4. ATT (slopinti)
   Sumažina garsą.
   Norėdami atšaukti, paspauskite dar kartą arba paspauskite VOL +.
   MONITOR OFF
   Paspauskite ir palaikykite, kad išjungtumėte monitorių.
   Norėdami vėl įjungti, palieskite bet kurią ekrano vietą.
5. Nuotolinio valdymo pultelio imtuvas
6. OPTION
   Rodo OPTION ekraną.
7. (ankstesnis / kitas)
   Funkcijos skiriasi priklausomai nuo pasirinkto šaltinio:
   • Radijas: pasirinkite iš anksto nustatytą stotį.
   • SiriusXM: pasirinkite iš anksto nustatytą kanalą.
   • USB / BT Audio: pereikite prie ankstesnio / kito failo.
     Paspauskite ir palaikykite, kad:
   • Radijas: automatiškai nustatykite stotį (SEEK + / SEEK–).
   • USB / BT Audio: greitas atsukimas atgal / greitas persukimas į priekį.
8. VOICE
   Suaktyvina balso komandų funkciją, skirtą Apple CarPlay ir Android Auto™.

RM-X170 nuotolinio valdymo pultelis

Nuotolinio valdymo pulteliu galima valdyti garso valdiklius. Meniu operacijoms naudokite jutiklinį skydelį.

Pastaba
Balti mygtukai aukščiau esančioje iliustracijoje nepalaikomi.

9. OFF
   Išjungia šaltinį.
10. MONITOR OFF
    Išjungia monitorių.
    Norėdami vėl įjungti, paspauskite dar kartą.
11. EQ (ekvalaizeris)
    Pasirenka ekvalaizerio kreivę.
12. Skaičių mygtukai (nuo 0 iki 9)
13. CLEAR
14. ATT (slopinti)
    Sumažina garsą. Norėdami atšaukti slopinimą, paspauskite dar kartą.
15. (paleisti / pristabdyti)
16. (ankstesnis / kitas)
    (greitas atsukimas atgal / greitas persukimas į priekį)
    Funkcijos skiriasi priklausomai nuo pasirinkto šaltinio:
    • Radijas: pasirinkite iš anksto nustatytą stotį.
    • SiriusXM: pasirinkite iš anksto nustatytą kanalą.
    • USB / BT Audio: pereikite prie ankstesnio / kito failo.
      Paspauskite ir palaikykite, kad:
    • Radijas: automatiškai nustatykite stotį (SEEK + / SEEK–).
    • USB / BT Audio: greitas atsukimas atgal / greitas persukimas į priekį.
17.
    Funkcijos skiriasi priklausomai nuo pasirinkto šaltinio.
    • Radijas: pasirinkite iš anksto nustatytą stotį arba automatiškai nustatykite stotį.
    • SiriusXM: pasirinkite iš anksto nustatytą kanalą arba pereikite prie ankstesnio / kito kanalo.
    • USB: pasirinkite aplanką arba pereikite prie ankstesnio / kito failo.
      ENTER
      Įveda pasirinktą elementą.
18. SRC (šaltinis)
    Keičia šaltinį. Kiekvieną kartą paspaudus šį mygtuką, esamame ekrane iššokančiame lange rodomas pasirenkamas šaltinis.
19. MODE
    Pasirenka radijo dažnių juostą.
    Prieš naudodami nuimkite izoliacinę plėvelę.


Ekrano rodiniai

Atkūrimo ekranas:

HOME ekranas:

OPTION ekranas:

1. Būsenos indikacija

   	Šviečia, kai garsas yra prislopintas.
   	Rodo prijungto SiriusXM Connect Vehicle Tuner signalo stiprumo būseną.
   	Šviečia, kai įjungtas Bluetooth® signalas. Mirksi, kai jungiamasi.
   	Šviečia, kai garso įrenginys gali būti paleistas įjungus A2DP (Advanced Audio Distribution Profile).
   	Šviečia, kai galima naudotis skambinimu laisvų rankų įranga įjungus HFP (Handsfree Profile).
   	Rodo prijungto mobiliojo telefono signalo stiprumo būseną.
   	Rodo likusią prijungto mobiliojo telefono baterijos būseną.

2. (šaltinio parinktis)
   Atidaro šaltinio parinkčių meniu. Galimi elementai skiriasi priklausomai nuo šaltinio.
3. Programai skirta sritis
   Rodo atkūrimo valdiklius / indikacijas arba rodo įrenginio būseną. Rodomi elementai skiriasi priklausomai nuo šaltinio.
4. Laikrodis
   Rodo datą / laiką, kurie yra nustatyti datos / laiko nustatyme.
5. (grįžti į atkūrimo ekraną)
   Perjungia iš HOME ekrano į atkūrimo ekraną.
6. Šaltinių ir nustatymų pasirinkimo klavišai
   Keičia šaltinį arba atlieka įvairius nustatymus.
   Braukite, kad pasirinktumėte nustatymo piktogramą ir kitas piktogramas. Palieskite šaltinio piktogramą, kurią norite pasirinkti.

   Android Auto	Apple CarPlay	Radijas
   SXM	BT Audio	Telefonas
   USB	Galinis Fotoaparatas	Nustatymai

7. Garso pasirinkimo klavišai
   Keičia garsą.
8. (EXTRA BASS)
   Keičia EXTRA BASS nustatymą.
9. (EQ10 / žemų dažnių garsiakalbis)
   Keičia EQ10 / žemų dažnių garsiakalbio nustatymą.
10. (išjungti monitorių)
    Išjungia monitorių. Kai monitorius išjungtas, palieskite bet kurią ekrano vietą, kad jį vėl įjungtumėte.

Pagrindinės operacijos

Susiejimas su BLUETOOTH įrenginiu

Kai pirmą kartą jungiate BLUETOOTH įrenginį, reikalinga abipusė registracija (vadinama "susiejimu"). Susiejimas leidžia šiam įrenginiui ir kitiems įrenginiams atpažinti vienas kitą.

1. Paspauskite HOME, tada palieskite [Settings] (Nustatymai) [Bluetooth] [Bluetooth Connection] (Bluetooth jungtis) [ON] (ĮJUNGTA) [Pairing] (Susiejimas).
   mirksi, kai įrenginys veikia susiejimo budėjimo režimu.
2. Atlikite susiejimą BLUETOOTH įrenginyje, kad jis aptiktų šį įrenginį.
3. Pasirinkite savo modelio pavadinimą, rodomą BLUETOOTH įrenginio ekrane*.
   Kai susiejimas atliktas, nuolat šviečia.
   * Jei BLUETOOTH įrenginyje reikia įvesti slaptažodį, įveskite [0000].

Galinės apžvalgos kameros prijungimas

Prijungus pasirinktinę galinės apžvalgos kamerą prie CAMERA IN gnybto, galite rodyti vaizdą iš galinės apžvalgos kameros. Norėdami gauti daugiau informacijos, žr. "Jungtis / montavimas".
Norėdami rodyti vaizdą iš galinės apžvalgos kameros
Paspauskite HOME, tada palieskite [Rear Camera] (Galinė kamera).

Demonstracinio režimo atšaukimas

1. Paspauskite HOME, tada palieskite [Settings] (Nustatymai).
2. Palieskite [General] (Bendrieji), tada palieskite [Demo], kad nustatytumėte [OFF] (IŠJUNGTA).
3. Norėdami išeiti iš nustatymų meniu, palieskite (atgal) du kartus.

Programinės aparatinės įrangos atnaujinimas

Norėdami atnaujinti programinę aparatinę įrangą, apsilankykite palaikymo svetainėje, esančioje galiniame viršelyje, tada vykdykite internetines instrukcijas.
Pastaba
Atnaujinimo metu neišimkite USB įrenginio.

Papildoma informacija

Atsargumo priemonės

• Maitinimo antena (antena) išsikelia automatiškai.
• Kai perduodate nuosavybės teisę arba utilizuojate savo automobilį su įdėtu įrenginiu, inicializuokite visus nustatymus į gamyklinius nustatymus atlikdami gamyklinius nustatymus iš naujo.
• Neapšlakstykite įrenginio skysčiu.

Pastabos dėl saugos

• Laikykitės vietinių eismo taisyklių, įstatymų ir reglamentų.
• Vairuojant
  • Nežiūrėkite ir nevaldykite įrenginio, nes tai gali blaškyti dėmesį ir sukelti avariją. Pastatykite savo automobilį saugioje vietoje, kad galėtumėte žiūrėti arba valdyti įrenginį.
  • Nenaudokite sąrankos funkcijos ar jokios kitos funkcijos, kuri galėtų nukreipti jūsų dėmesį nuo kelio.
  • Atbulomis važiuodami automobiliu, būtinai atsisukite atgal ir atidžiai stebėkite aplinką savo saugumui, net jei prijungta galinio vaizdo kamera. Nepasikliaukite vien tik galinio vaizdo kamera.
• Dirbant
  • Nekiškite rankų, pirštų ar pašalinių daiktų į įrenginį, nes tai gali susižaloti arba sugadinti įrenginį.
  • Saugokite smulkius daiktus nuo vaikų.
  • Būtinai užsisegkite saugos diržus, kad išvengtumėte sužalojimų staigaus automobilio judėjimo atveju.

Avarijų prevencija
Paveikslėliai rodomi tik pastačius automobilį ir įjungus stovėjimo stabdį.
Jei vaizdo įrašo atkūrimo metu automobilis pradeda judėti, rodomas toks įspėjimas ir negalite žiūrėti vaizdo įrašo.

[Vaizdo įrašas užblokuotas jūsų saugumui.]
Nevairuodami nevaldykite įrenginio ir nežiūrėkite į monitorių.

Pastabos dėl LCD ekrano

• Nesušlapinkite LCD ekrano ir nelaikykite jo skysčiuose. Tai gali sukelti gedimą.
• Nespauskite LCD ekrano stipriai, nes tai gali iškraipyti vaizdą arba sukelti gedimą (t. y. vaizdas gali tapti neaiškus arba LCD ekranas gali būti pažeistas).

• Nelieskite ekrano jokiais kitais daiktais, išskyrus pirštu, nes tai gali sugadinti arba sulaužyti LCD ekraną.
• Valykite LCD ekraną sausa minkšta šluoste. Nenaudokite tirpiklių, tokių kaip benzenas, skiediklis, komerciškai prieinami valikliai arba antistatinis purškalas.
• Nenaudokite įrenginio už temperatūros diapazono 0 ºC iki 40 ºC (32 ºF iki 104 ºF) ribų.
• Jei jūsų automobilis buvo pastatytas šaltoje arba karštoje vietoje, vaizdas gali būti neaiškus. Tačiau monitorius nepažeistas ir vaizdas taps aiškus, kai temperatūra jūsų automobilyje normalizuosis.
• Monitoriuje gali atsirasti keletas stacionarių mėlynų, raudonų arba žalių taškų. Jie vadinami "ryškiomis dėmėmis" ir gali atsirasti bet kuriame LCD ekrane. LCD ekranas yra pagamintas tiksliai, o daugiau nei 99,99 % jo segmentų veikia. Tačiau įmanoma, kad nedidelis procentas (paprastai 0,01 %) segmentų gali tinkamai neapšviesti. Tačiau tai netrukdys jūsų žiūrėjimui.

Pastabos dėl jutiklinio ekrano

• Šiame įrenginyje naudojamas varžinis jutiklinis ekranas. Palieskite ekraną tiesiai piršto galiuku.
• Kelių prisilietimų operacija šiame įrenginyje nepalaikoma.
• Nelieskite ekrano aštriais daiktais, tokiais kaip adata, rašiklis ar nagas. Valdymas rašikliu šiame įrenginyje nepalaikomas.
• Neleiskite, kad bet kokie daiktai liestųsi su jutikliniu ekranu. Jei ekraną paliečia kitas daiktas nei piršto galiukas, įrenginys gali netinkamai reaguoti.
• Kadangi ekranui naudojama stiklo medžiaga, nelaikykite įrenginio stipriems smūgiams. Jei ant ekrano atsiranda įtrūkimų ar atplaišų, nelieskite pažeistos dalies, nes galite susižaloti.
• Laikykite kitus elektros prietaisus atokiau nuo jutiklinio ekrano. Jie gali sukelti jutiklinio ekrano gedimą.

Apie iPhone

• Suderinami iPhone modeliai:
  iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
• „Made for Apple“ ženklo naudojimas reiškia, kad priedas buvo sukurtas specialiai prisijungti prie „Apple“ produkto (-ų), nurodyto (-ų) ženkle, ir kūrėjas patvirtino, kad jis atitinka „Apple“ veikimo standartus. „Apple“ neatsako už šio įrenginio veikimą ar jo atitiktį saugos ir reguliavimo standartams. Atkreipkite dėmesį, kad naudojant šį priedą su „Apple“ produktu, gali pablogėti belaidžio ryšio veikimas.
• Norėdami gauti daugiau informacijos, apsilankykite palaikymo svetainėje ant galinio dangtelio.

Pranešimas dėl licencijos
Šiame gaminyje yra programinės įrangos, kurią „Sony“ naudoja pagal licencijos sutartį su jos autorių teisių savininku. Esame įpareigoti pranešti sutarties turinį klientams pagal programinės įrangos autorių teisių savininko reikalavimą.
Norėdami gauti daugiau informacijos apie programinės įrangos licencijas, pasirinkite [Settings] (Nustatymai) [General] (Bendrieji) [Open Source Licenses] (Atvirojo kodo licencijos).

Pranešimas apie GNU GPL/LGPL taikomą programinę įrangą
Šiame gaminyje yra programinės įrangos, kuriai taikoma ši GNU bendroji viešoji licencija (toliau – „GPL“) arba GNU mažesnė bendroji viešoji licencija (toliau – „LGPL“). Jie nustato, kad klientai turi teisę įsigyti, modifikuoti ir platinti minėtos programinės įrangos šaltinio kodą pagal GPL arba LGPL sąlygas, nurodytas šiame įrenginyje. Aukščiau išvardytos programinės įrangos šaltinio kodas yra prieinamas žiniatinklyje.
Norėdami atsisiųsti, prisijunkite prie šio URL, tada pasirinkite
modelio pavadinimą "XAV-AX8000" URL: http://www.sony.net/Products/Linux/ Atkreipkite dėmesį, kad „Sony“ negali atsakyti į jokius klausimus dėl šaltinio kodo turinio.
Jei turite klausimų ar problemų, susijusių su jūsų įrenginiu, kurie neaptarti šiose naudojimo instrukcijose, kreipkitės į artimiausią „Sony“ pardavėją.

Priežiūra

Nuotolinio valdymo pulto (CR2025) ličio baterijos keitimas
Kai baterija nusilpsta, nuotolinio valdymo pulto veikimo nuotolis sutrumpėja.

Sprogimo pavojus, jei baterija pakeista netinkamai. Pakeiskite tik tokio paties arba lygiaverčio tipo baterija.

Pastaba apie ličio bateriją
Laikykite ličio bateriją vaikams nepasiekiamoje vietoje. Prarijus bateriją, nedelsdami kreipkitės į gydytoją.

Specifikacijos

KLIENTAMS JAV. NETAIKOMA KANADOJE, ĮSKAITANT KVEBEKO PROVINCIJĄ.

AUDIO GALINGUMO SPECIFIKACIJOS

CTA2006 standartas
Galia: 20 vatų RMS × 4 prie
4 omų < 1 % THD+N
SN santykis: 80 dBA (nuoroda: 1 vatas į 4 omus)

Monitoriaus skyrius
Ekrano tipas: Platus LCD spalvotas monitorius
Matmenys: 8,95 colio / 227 mm Sistema: TFT aktyvioji matrica Pikselių skaičius:
1 152 000 pikselių (800 × 3 (RGB) × 480) Spalvų sistema:
PAL/NTSC automatinis pasirinkimas CAMERA IN gnybtui

Radijo skyrius
FM
Derinimo diapazonas: 87,5 MHz – 107,9 MHz
Naudotinas jautrumas: 7 dBf
Signalo ir triukšmo santykis: 70 dB (mono)
Atskyrimas 1 kHz dažniu: 45 dB
AM
Derinimo diapazonas: 530 kHz – 1 710 kHz
Jautrumas: 32 μV

USB grotuvo skyrius
Sąsaja:
USB prievadas: USB (didelės spartos)
Didžiausia srovė: 1,5 A

Belaidis ryšys
Ryšių sistema:
BLUETOOTH standartinė versija 3.0
Išvestis:
BLUETOOTH standartinė galios klasė 2
(Maks. laidinis +1 dBm)
Didžiausias ryšio nuotolis*¹:
Matomumo linija apytiksliai 10 m (33 pėdos)
Dažnių juosta:
2,4 GHz juosta (2,4000 GHz – 2,4835 GHz)
Moduliacijos metodas: FHSS
Suderinami BLUETOOTH profiliai*²:
A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1
Atitinkamas kodekas: SBC, AAC
^*1 Tikrasis nuotolis skirsis priklausomai nuo tokių veiksnių, kaip kliūtys tarp įrenginių, magnetiniai laukai aplink mikrobangų krosnelę, statinė elektra, priėmimo jautrumas, antenos veikimas, operacinė sistema, programinės įrangos programa ir kt.
^*2 BLUETOOTH standartiniai profiliai nurodo BLUETOOTH ryšio tarp įrenginių paskirtį.

Galios stiprintuvo skyrius
Išėjimai: garsiakalbio išėjimai
Garsiakalbio varža: 4 Ω – 8 Ω
Didžiausia galia: 55 W × 4 (esant 4 Ω)

Bendrieji duomenys
Maitinimo reikalavimai: 12 V DC automobilio akumuliatorius
(neigiamas įžeminimas (žemė))
Nominali srovės sąnaudos: 10 A
Matmenys (didžiausi):
Apytiksliai 229 mm × 136 mm × 253 mm
(9 1/8 colio × 5 3/8 colio × 10 colių) (p/a/g)
Tvirtinimo matmenys:
Apytiksliai 182 mm × 53 mm × 160 mm
(7 ¹/4 colio × 2 1/8 colio × 6 3/8 colio) (p/a/g)
Masė: apytiksliai 2,4 kg (5 svarai 5 uncijos)
Pakuotės turinys:
Pagrindinis įrenginys (1)
Dalys montavimui ir jungtims (1 rinkinys)
Nuotolinio valdymo pultas (1): RM-X170
Pasirenkami priedai / įranga:
SiriusXM Connect Vehicle Tuner: SXV100, SXV200, SXV300
Išsamesnės informacijos kreipkitės į pardavėją.
Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

Prijungimas/Įdiegimas

• Nemontuokite šio įrenginio automobilyje, kuriame nėra ACC padėties. Įrenginio ekranas neišsijungia net išjungus degimą, o tai sukelia akumuliatoriaus išsikrovimą.
• Visus įžeminimo laidus veskite į bendrą įžeminimo tašką.
• Neleiskite, kad laidai įstrigtų po varžtu arba įstrigtų judančiose dalyse (pvz., sėdynės bėgelyje).
• Prieš jungdami, išjunkite automobilio degimą, kad išvengtumėte trumpųjų jungimų.
• Prijunkite geltoną ir raudoną maitinimo laidus tik po to, kai bus prijungti visi kiti laidai.
• Būtinai izoliuokite visus laisvus neprijungtus laidus elektros juosta, kad būtų saugu.
• Atsargiai pasirinkite įrenginio įrengimo vietą, kad įrenginys netrukdytų normaliam vairavimui.
• Venkite montuoti įrenginį vietose, kuriose yra dulkių, nešvarumų, per didelės vibracijos ar aukštos temperatūros, pvz., tiesioginiuose saulės spinduliuose arba šalia šildytuvo kanalų.
• Naudokite tik tiekiamą tvirtinimo įrangą, kad įrenginys būtų saugiai ir patikimai sumontuotas.
• Būtinai naudokite tiekiamus USB ilginamuosius laidus.
• Šis įrenginys gali būti netinkamai sumontuotas, priklausomai nuo automobilio tipo. Išsamesnės informacijos apie montavimo vietą rasite skyriuje „Įrenginio montavimo vietos užtikrinimas“.
• Kad išvengtumėte sužalojimų, būkite atsargūs, kad montuodami nenukristų ekranas.
• Montuodami būkite atsargūs, kad neįsipjautumėte pirštų į metalines kronšteinų ir tvirtinimo pagrindo dalis.
• Neprispauskite pirštų pritvirtindami ekraną prie įrenginio.
• Nemontuokite įrenginio tokioje padėtyje, kurioje įrenginys trukdytų vairavimo operacijoms (pvz., tokiose padėtyse, kai pavarų perjungimo svirtis atsitrenkia į įrenginį arba negalima paspausti įspėjimo mygtuko).
• Ilgą laiką naudojant įrenginį, gali būti, kad varžtai, tvirtinantys ekraną, gali atsilaisvinti. Periodiškai priveržkite šiuos varžtus.
• Nedarykite jokių pakeitimų ar modifikacijų įrenginiui, išskyrus tuos, kurie aprašyti šiame vadove.

Pastaba apie maitinimo laidą (geltonas)
Kai jungiate šį įrenginį kartu su kitais stereo komponentais, automobilio grandinės, prie kurios prijungtas įrenginys, amperų reitingas turi būti didesnis už kiekvieno komponento saugiklio amperų reitingo sumą.

Pastaba dėl įrengimo automobiliuose su paleidimo-sustabdymo sistema
Įrenginys gali būti paleistas iš naujo, kai variklis užvedamas iš paleidimo-sustabdymo. Tokiu atveju išjunkite automobilio paleidimo-sustabdymo sistemą.

Pastaba dėl įrengimo automobiliuose su elektrine stovėjimo stabdžio sistema
Automobiliuose su elektriniais stovėjimo stabdžiais kai kurios susijusios funkcijos (pvz., vaizdo įrašo blokavimo funkcija) gali veikti netinkamai.

Montavimo kampo reguliavimas
Sureguliuokite montavimo kampą į mažesnį nei 30°.

Įrenginio montavimo vietos užtikrinimas
Prieš montuodami įrenginį, pasitarkite su montuotoju dėl išsamesnės informacijos apie įrenginio ir ekrano montavimą.

• Įsitikinkite, kad atstumas nuo sumontuoto įrenginio priekinio paviršiaus (etaloninio paviršiaus) iki jūsų automobilio centrinio skydelio paviršiaus yra 22 mm (7/8 colio). Jei viršijamas, įrenginys negali būti tinkamai sumontuotas.

  1. 22 mm (7/8 colio)
  2. 51 mm iki 71 mm (2 1/8 colio iki 2 7/8 colio)
• Saugumo sumetimais sureguliuokite įrenginio montavimo vietą taip, kad jis netrukdytų vairavimo operacijoms, pvz., mygtuko (jungiklio) arba pavarų perjungimo svirties operacijoms.

  3. 60 mm (2 3/8 colio)
  4. 76 mm (3 coliai)
  5. 60 mm (2 3/8 colio)

Montavimo dalių sąrašas

Šiame dalių sąraše nėra viso pakuotės turinio.

Jungtys

^*1 Nepateikiama
^*2 Garsiakalbio varža: 4 Ω iki 8 Ω × 4
^*3 RCA kaiščio laidas (nepateikiamas)
^*4 Priklausomai nuo automobilio tipo, naudokite laidinio nuotolinio valdymo pulto adapterį (nepateikiamas).
Norėdami gauti daugiau informacijos apie laidinio nuotolinio valdymo pulto naudojimą, žr. "Laidinio nuotolinio valdymo pulto naudojimas".
^*5 Priklausomai nuo automobilio tipo, naudokite adapterį (nepateikiamas), jei antenos (antenos) jungtis netinka.
^*6 Nepriklausomai nuo to, ar naudojamas, ar ne, nutieskite mikrofono įvesties laidą taip, kad jis netrukdytų vairavimui. Pritvirtinkite laidą spaustuku ir pan., jei jis įrengtas aplink kojas.
^*7 Norėdami gauti daugiau informacijos apie mikrofono įrengimą, žr. "Mikrofono įrengimas".
^*8 Norėdami gauti daugiau informacijos apie "SiriusXM Connect Vehicle Tuner" įrengimą, žr. prie imtuvo pridedamą diegimo vadovą.
<sup>9*

*10</sup> Kai naudojate vairo nuotolinio valdymo pultą, jei reikia, naudokite jungiamąjį kabelį RC-SR1

Jungčių kūrimas

1. Į bendrą įžeminimo tašką
   Pirmiausia prijunkite juodą įžeminimo laidą, tada prijunkite geltoną ir raudoną maitinimo laidus.
2. Prie +12 V maitinimo gnybto, kuris visada yra įjungtas
   Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie bendro įžeminimo taško.
3. Prie +12 V maitinimo gnybto, kuris įjungiamas, kai uždegimo jungiklis nustatomas į priedų padėtį
   Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie bendro įžeminimo taško.
4. Prie maitinimo antenos (antenos) valdymo laido arba antenos (antenos) stiprintuvo maitinimo laido
   Nebūtina prijungti šio laido, jei nėra maitinimo antenos (antenos) arba antenos (antenos) stiprintuvo, arba su rankiniu būdu valdoma teleskopine antena (antena).
   Į neprivalomo maitinimo šaltinio AMP REMOTE IN
   stiprintuvą
   Ši jungtis skirta tik stiprintuvams ir maitinimo antenai (antenai). Prijungus bet kurią kitą sistemą, galima sugadinti įrenginį.
   Pastaba
   Užtruks apie 10 sekundžių, kol bus išjungta REM OUT išvestis po to, kai įrenginys bus išjungtas.
5. Prie automobilio apšvietimo signalo
   Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie bendro įžeminimo taško.
6. Prie stovėjimo stabdžio jungiklio laido Stovėjimo stabdžio jungiklio laido montavimo padėtis priklauso nuo jūsų automobilio. Būtinai prijunkite maitinimo laidų stovėjimo stabdžio laidą (šviesiai žalią) prie stovėjimo stabdžio jungiklio laido.

7. Prie +12 V automobilio galinio žibinto laido maitinimo gnybto (tik prijungiant galinio vaizdo kamerą)

Atminties išlaikymo jungtis
Kai prijungtas geltonas maitinimo laidas, maitinimas atminties grandinei visada tiekiamas net ir išjungus uždegimo jungiklį.

Garsiakalbio jungtis

• Prieš prijungdami garsiakalbius, išjunkite įrenginį.
• Naudokite garsiakalbius, kurių varža yra nuo 4 Ω iki 8 Ω, ir kurių galios valdymo galimybės yra tinkamos, kad būtų išvengta sugadinimo.

Mikrofono įrengimas
Norėdami užfiksuoti savo balsą skambinant be rankų, turite įrengti mikrofoną .

• Labai pavojinga, jei laidas apsivynioja aplink vairo kolonėlę arba pavarų perjungimo svirtį. Būtinai saugokite jį ir kitas dalis nuo trukdymo vairavimo operacijoms.
• Jei jūsų automobilyje yra oro pagalvės ar kita smūgius sugerianti įranga, prieš įrengdami susisiekite su parduotuve, kurioje įsigijote šį įrenginį, arba su automobilių pardavėju.

Pastabos

• Montuodami ant prietaisų skydelio, atsargiai nuimkite mikrofono skydelio spaustuką , tada pritvirtinkite plokščią pagrindą prie mikrofono .
• Prieš pritvirtindami dvipusę juostą , nuvalykite prietaisų skydelio paviršių sausa šluoste.

Laidinio nuotolinio valdymo pulto naudojimas
Kai naudojate vairo nuotolinio valdymo pultą
Prieš naudojant reikia įdiegti jungiamąjį kabelį RC-SR1 .

1. Norėdami įjungti vairo nuotolinio valdymo pultą, pasirinkite [General] (Bendrieji) [Steering Control] (Valdymas vairu) [Custom] (Pasirinktinis) , kad atliktumėte registraciją.
   Kai registracija bus baigta, vairo nuotolinio valdymo pultas taps prieinamas.

Pastabos dėl jungiamojo kabelio RC-SR1 įrengimo

• Norėdami gauti daugiau informacijos, žr. pagalbos svetainę, esančią galiniame viršelyje, tada tinkamai prijunkite kiekvieną laidą prie atitinkamų laidų. Netinkamai prijungus, galima sugadinti įrenginį.
• Rekomenduojama kreiptis pagalbos į pardavėją arba patyrusį techninės priežiūros specialistą.

Kai naudojate laidinį nuotolinio valdymo pultą

1. Norėdami įjungti laidinį nuotolinio valdymo pultą, [General] (Bendrieji) skiltyje [Steering Control] (Valdymas vairu) nustatykite [Preset] (Iš anksto nustatytas).

Galinio vaizdo kameros naudojimas
Prieš naudojant reikia įrengti galinio vaizdo kamerą (nepateikiama).
Galinio vaizdo kameros, prijungtos prie CAMERA IN gnybto, vaizdas rodomas, kai:

• įsijungia jūsų automobilio atbulinės eigos žibintas (arba pavarų perjungimo svirtis nustatyta į R (atbulinės eigos) padėtį).
• paspaudžiate HOME, tada paliečiate [Rear Camera] (Galinė kamera).

Montavimas

Kad įrenginį ir ekraną sumontuotumėte saugiai, būtinai atlikite veiksmus nuo iki nurodyta tvarka.

1. Prieš montuojant įrenginį
2. Įrenginio montavimas prietaisų skydelyje
3. Jungties dangtelio pritvirtinimas
4. Ekrano nustatymas
5. Įsitikinimas, kad ekrano montavimo padėtys yra tinkamos
6. USB kabelio sutvarkymas
7. Ekrano pritvirtinimas prie įrenginio

Jūsų saugumui
Pritvirtinę ekraną prie įrenginio, įsitikinkite, kad ekranas netrukdo normaliam vairavimui, pvz., neužstoja vairuotojo vaizdo ar nesusipainioja laidai.

Prieš montuojant įrenginį

Prieš montuodami įrenginį prietaisų skydelyje, sutvarkykite USB ilginamuosius laidus

USB kabelio prijungimo schema

1. Nuimkite kabelio dangtelį, įdėkite USB ilginamąjį laidą (trumpą) į įrenginio griovelį, tada pritvirtinkite kabelio dangtelį.
   Padėkite USB kabelį taip, kad jo jungtis (vyriška) būtų nukreipta į priekinę įrenginio pusę.
   * USB jungtis (vyriška)

2. Nutieskite USB ilginamąjį laidą (ilgą) prietaisų skydelio viduje, tada prijunkite USB kabelį (trumpą) nuo įrenginio.
   Padėkite USB kabelį taip, kad jo jungtis (vyriška) išeitų iš centrinės konsolės skydelio.
   * USB jungtis (vyriška)


Įrenginio montavimas prietaisų skydelyje

Naudojant su automobiliu tiekiamus montavimo laikiklius
Gali būti, kad negalėsite sumontuoti šio įrenginio kai kuriuose japoniškų automobilių modeliuose. Tokiu atveju kreipkitės į savo Sony pardavėją.
Pavyzdys

Pastaba
Kad išvengtumėte gedimų, montuokite tik su montavimo varžtais .

Jungties dangtelio pritvirtinimas

1. 1 Pritvirtinkite jungties dangtelį prie įrenginio montavimo pagrindo, tada laikinai įstumkite jį į įrenginį.


Ekrano nustatymas

Ekrano montavimo padėtis gali būti reguliuojama.

Ekrano padėties gylio reguliavimas

1. Atsukite 3 iš anksto įsuktus varžtus, skirtus gyliui reguliuoti (viršuje ir abiejose pusėse).
   Šiek tiek atlaisvinkite varžtus, kol galėsite pastumti jungties laikiklį. Neišimkite varžtų iš laikiklio. Tai padarius, galite sugadinti dalis.

2. Pastumkite jungties laikiklį, kad nustatytumėte tinkamą gylio padėtį.
   Reguliuojamas gylis: 20 mm (13/16 col.) ribose (), 3 žingsniais, 10 mm (13/32 col.) žingsniu ().

   Laikiklio padėtys nuo 1 iki 3 ekranui:
   1. Išstumta padėtis
   2. Tarpinė padėtis
   3. Įstumta padėtis
3. Norimoje padėtyje tvirtai priveržkite 3 varžtus, kad pritvirtintumėte jungties laikiklį.

   Tvirtai priveržkite varžtus. Verždami varžtą, būkite atsargūs ir neperveržkite, nes galite sugadinti varžtą (sukimo momento vertė turi būti mažesnė nei 1,5 N•m).

Ekrano padėties aukščio reguliavimas

1. Išimkite 4 iš anksto įsuktus varžtus, skirtus aukščiui reguliuoti (abiejose pusėse).

2. Pastumkite jungties laikiklį aukštyn arba žemyn, kad nustatytumėte tinkamą aukščio padėtį.
   Reguliuojamas aukštis: 60 mm (2 3/8 col.) ribose (), 7 žingsniais, 10 mm (13/32 col.) žingsniu ().

3. Norimoje padėtyje tvirtai priveržkite 4 varžtus, kad pritvirtintumėte jungties laikiklį.

   Tvirtai priveržkite varžtus. Verždami varžtą, būkite atsargūs ir neperveržkite, nes galite sugadinti varžtą (sukimo momento vertė turi būti mažesnė nei 1,5 N•m).

Ekrano kampo (pakreipimo) reguliavimas

1. Išimkite 2 iš anksto įsuktus varžtus, skirtus kampui reguliuoti (abiejose pusėse).

2. Sureguliuokite ekrano kampą, kad nustatytumėte tinkamą kampą.
   Reguliuojamas kampas: nuo -10° iki +10°, 3 žingsniais

   Varžtų skylės, kurias reikia naudoti:

3. Norimu kampu priveržkite 2 varžtus per varžtų skyles (viršutines arba apatines), kurios atitinka ekrano kampą.

   Tvirtai priveržkite varžtus. Verždami varžtą, būkite atsargūs ir neperveržkite, nes galite sugadinti varžtą (sukimo momento vertė turi būti mažesnė nei 1,5 N•m).

Įsitikinimas, kad ekrano montavimo padėtys yra tinkamos

Būkite atsargūs, kad pritvirtindami ekraną prie įrenginio nesuspaustumėte pirštų ar neįbrėžtumėte centrinio skydelio.

1. Laikinai pritvirtinkite ekraną prie įrenginio.

2. Patvirtinkite, kad ekranas neužstoja vairuotojo vaizdo ar netrukdo normaliam vairavimui.
   Jei reikia toliau reguliuoti montavimo padėtį (gylį, aukštį, kampą), nuimkite ekraną nuo įrenginio ir atitinkamai sureguliuokite jį iš naujo.

USB kabelio sutvarkymas

1. Prijunkite USB ilginamąjį laidą (trumpą) prie ekrano USB prievado, tada nutieskite kabelį išilgai griovelio.
   Kad ilginamasis laidas nenukristų, būtinai nutieskite USB kabelį išilgai griovelio per viduje esančius fiksatorius.


Ekrano pritvirtinimas prie įrenginio

Būkite atsargūs, kad pritvirtindami ekraną prie įrenginio nesuspaustumėte pirštų ar neįbrėžtumėte centrinio skydelio.

1. Pritvirtinkite ekraną prie įrenginio.
   Įsitikinkite, kad ekrano jungties laikikliai yra visiškai įkišti į įrenginį.

2. Priveržkite 4 varžtus (viršuje), kad pritvirtintumėte jungties laikiklį prie įrenginio.
   Tvirtai priveržkite varžtus. Verždami varžtą, būkite atsargūs ir neperveržkite, nes galite sugadinti varžtą (sukimo momento vertė turi būti mažesnė nei 1,5 N•m).

3. Išstumkite jungties dangtelį į išorę, kad apsaugotumėte ekrano montavimo pagrindą, tada priveržkite tvirtinimo varžtą , kad pritvirtintumėte dangtelį.
   Tvirtai priveržkite varžtą.
   Verždami varžtą, būkite atsargūs ir neperveržkite, nes galite sugadinti varžtą (sukimo momento vertė turi būti mažesnė nei 1,5 N•m).

4. Pritvirtinkite galinio skydelio dangtelius (L, R) išilgai kreipiklių, kad apsaugotumėte.


Saugiklio pakeitimas

Keisdami saugiklį, būtinai naudokite tokį, kuris atitiktų ant originalaus saugiklio nurodytą srovės stiprį. Jei saugiklis perdega, patikrinkite maitinimo jungtį ir pakeiskite saugiklį. Jei pakeitus saugiklį jis vėl perdega, gali būti vidinis gedimas. Tokiu atveju kreipkitės į artimiausią Sony pardavėją.

Įspėjimas

Saugumo sumetimais būtinai sumontuokite šį įrenginį automobilio prietaisų skydelyje, nes galinė įrenginio pusė naudojimo metu įkaista. Daugiau informacijos rasite skyriuje „Prijungimas / montavimas“.
Duomenų lentelė, kurioje nurodyta darbinė įtampa ir kt., yra važiuoklės apačioje.
CE ženklinimo galiojimas taikomas tik toms šalims, kuriose jis yra teisiškai privalomas, daugiausia EEE (Europos ekonominėje erdvėje) ir Šveicarijoje.

Kad išvengtumėte gaisro ar smūgio pavojaus, nelaikykite įrenginio nuo lietaus ar drėgmės.
Kad išvengtumėte elektros smūgio, neatidarykite korpuso. Aptarnavimą patikėkite tik kvalifikuotam personalui.

Jei turite klausimų apie šį gaminį:
Apsilankykite: https://www.sony.com/electronics/support
Susisiekite: „Sony“ klientų informacijos aptarnavimo centru telefonu 1-800-222-7669
Rašykite: „Sony“ klientų informacijos aptarnavimo centrui
12451 Gateway Blvd., Fort Myers, FL 33913

Tik Kalifornijos valstijai, JAV
Perchlorato medžiaga – gali būti taikomas specialus tvarkymas, žr. www.dtsc.ca.gov/hazardouswaste/perchlorate

Neprarykite baterijos, cheminio nudegimo pavojus.
Nuotolinio valdymo pulte yra monetos / baterijos elementas. Prarijus monetos / baterijos elementą, vos per 2 valandas jis gali sukelti sunkius vidinius nudegimus ir baigtis mirtimi.
Naujas ir naudotas baterijas laikykite vaikams nepasiekiamoje vietoje. Jei akumuliatoriaus skyrius neužsidaro patikimai, nustokite naudoti gaminį ir laikykite jį vaikams nepasiekiamoje vietoje.
Jei manote, kad baterijos galėjo būti prarytos arba įdėtos į bet kurią kūno dalį, nedelsdami kreipkitės į gydytoją.

Pastaba dėl ličio baterijos
Nelaikykite baterijos aukštoje temperatūroje, pvz., tiesioginiuose saulės spinduliuose, ugnyje ar pan.

jei jūsų automobilio uždegimas neturi ACC padėties
Nemontuokite šio įrenginio automobilyje, kuris neturi ACC padėties. Įrenginio ekranas neišsijungia net išjungus degimą, todėl išsikrauna akumuliatorius.

Atsakomybės apribojimas dėl trečiųjų šalių siūlomų paslaugų
Trečiųjų šalių siūlomos paslaugos gali būti keičiamos, sustabdytos arba nutrauktos be išankstinio įspėjimo. „Sony“ neprisiima jokios atsakomybės už tokias situacijas.

Svarbus pranešimas

JOKIU BŪDU „SONY“ NEATSAKO UŽ JOKIUS ATSITIKTINIUS, NETIESIOGINIUS AR PASEKMINIUS NUOSTOLIUS AR KITUS NUOSTOLIUS, ĮSKAITANT, BE APRIBOJIMŲ, PELNO PRARADIMĄ, PAJAMŲ PRARADIMĄ, DUOMENŲ PRARADIMĄ, GAMINIO AR BET KOKIOS SUSIJUSIOS ĮRANGOS NAUDOJIMO PRARADIMĄ, PRSTOJAS IR PIRKĖJO LAIKĄ, SUSIJUSĮ SU ŠIO GAMINIO, JO APARATINE ĮRANGA IR (ARBA) PROGRAMINE ĮRANGA, NAUDOJIMU AR KILUSĮ DĖL JO.
Gerbiamas kliente, šiame gaminyje yra radijo siųstuvas.
Prieš įdėdami šį gaminį į savo transporto priemonę, patikrinkite savo transporto priemonės naudojimo vadovą arba susisiekite su savo transporto priemonės gamintoju arba transporto priemonės pardavėju.

Pagalbos iškvietimas
Ši BLUETOOTH laisvų rankų įranga automobilyje ir elektroninis įrenginys, prijungtas prie laisvų rankų įrangos, veikia naudojant radijo signalus, korinio ryšio ir laidinio ryšio tinklus, taip pat vartotojo užprogramuotą funkciją, kuri negali garantuoti ryšio visomis sąlygomis. Todėl nepasikliaukite vien tik jokiu elektroniniu įrenginiu, skirtu esminiam ryšiui (pvz., medicininėms ekstremalioms situacijoms).

Apie BLUETOOTH ryšį

• Mikrobangos, sklindančios iš BLUETOOTH įrenginio, gali turėti įtakos elektroninių medicinos prietaisų veikimui. Išjunkite šį įrenginį ir kitus BLUETOOTH įrenginius šiose vietose, nes tai gali sukelti nelaimingą atsitikimą.
  • kur yra degių dujų, ligoninėje, traukinyje, lėktuve ar degalinėje
  • šalia automatinių durų arba gaisro signalizacijos
• Šis įrenginys palaiko saugos galimybes, atitinkančias BLUETOOTH standartą, kad būtų užtikrintas saugus ryšys naudojant BLUETOOTH belaidę technologiją, tačiau saugos gali nepakakti, priklausomai nuo nustatymų. Būkite atsargūs bendraudami naudodami BLUETOOTH belaidę technologiją.
• Mes neprisiimame jokios atsakomybės už informacijos nutekėjimą BLUETOOTH ryšio metu.
  Jei turite klausimų ar problemų dėl savo įrenginio, kurie nėra aptarti šiame vadove, kreipkitės į artimiausią Sony pardavėją.

Nuorodos

• Sony Global – Source Code Distribution Service – Home
• https://www.sony.com/electronics/support
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Sony XAV-AX8000 vadovas

Prieinamos kalbos
