Sony XAV-AX8000 Kılavuzu

Parça ve Kontrollere İlişkin Kılavuz

Ana Ünite ve Uzaktan Kumanda

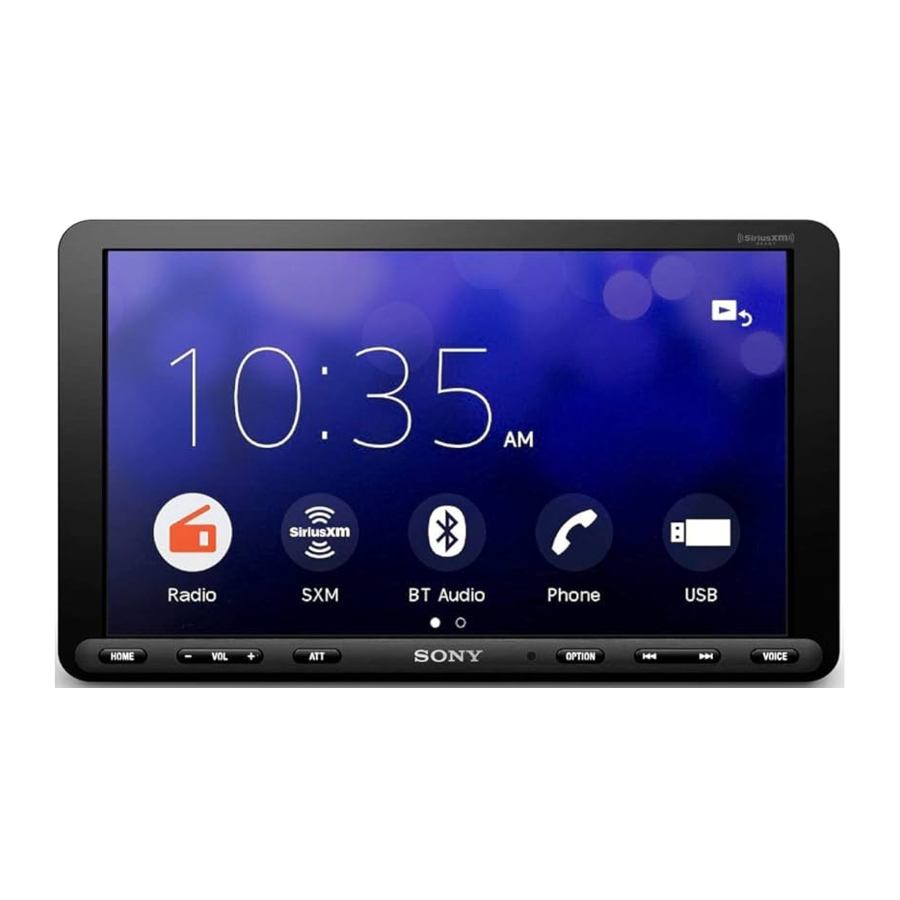

Ana ünite

VOL (ses seviyesi) + düğmesi dokunsal bir noktaya sahiptir.

1. Ekran/dokunmatik panel
2. HOME (ANA EKRAN)
   HOME (ANA EKRAN) ekranını görüntüler.
   STANDBY (BEKLEME)
   Üniteyi bekleme moduna almak için basılı tutun (USB şarjı hala kullanılabilir). Devam etmek için herhangi bir düğmeye basın.
3. VOL (ses seviyesi) +/–
4. ATT (zayıflatma)
   Sesi zayıflatır.
   İptal etmek için tekrar basın veya VOL + düğmesine basın.
   MONITOR OFF (MONİTÖR KAPALI)
   Monitörü kapatmak için basılı tutun.
   Tekrar açmak için ekranın herhangi bir yerine dokunun.
5. Uzaktan kumanda alıcısı
6. OPTION (SEÇENEK)
   OPTION (SEÇENEK) ekranını görüntüler.
7. (önceki/sonraki)
   Seçilen kaynağa bağlı olarak farklı işlev görür:
   • Radyo: önceden ayarlanmış bir istasyonu seçin.
   • SiriusXM: önceden ayarlanmış bir kanalı seçin.
   • USB/BT Ses: önceki/sonraki dosyaya gidin.
     Şunlar için basılı tutun:
   • Radyo: otomatik olarak bir istasyon bulun (SEEK+/SEEK–).
   • USB/BT Ses: hızlı geri sarma/hızlı ileri sarma.
8. VOICE (SES)
   Apple CarPlay ve Android Auto™ için sesli komut işlevini etkinleştirir.

RM-X170 uzaktan kumandası

Uzaktan kumanda, ses kontrollerini çalıştırmak için kullanılabilir. Menü işlemleri için dokunmatik paneli kullanın.

Not
Yukarıdaki resimde beyaz olan düğmeler desteklenmemektedir.

9. OFF (KAPALI)
   Kaynağı kapatır.
10. MONITOR OFF (MONİTÖR KAPALI)
    Monitörü kapatır.
    Tekrar açmak için tekrar basın.
11. EQ (ekolayzer)
    Bir ekolayzer eğrisi seçer.
12. Sayı düğmeleri (0 - 9)
13. CLEAR (TEMİZLE)
14. ATT (zayıflatma)
    Sesi zayıflatır. Zayıflatmayı iptal etmek için tekrar basın.
15. (oynat/duraklat)
16. (önceki/sonraki)
    (hızlı geri sarma/hızlı ileri sarma)
    Seçilen kaynağa bağlı olarak farklı işlev görür:
    • Radyo: önceden ayarlanmış bir istasyonu seçin.
    • SiriusXM: önceden ayarlanmış bir kanalı seçin.
    • USB/BT Ses: önceki/sonraki dosyaya gidin.
      Şunlar için basılı tutun:
    • Radyo: otomatik olarak bir istasyon bulun (SEEK+/SEEK–).
    • USB/BT Ses: hızlı geri sarma/hızlı ileri sarma.
17.
    Seçilen kaynağa bağlı olarak farklı işlev görür.
    • Radyo: önceden ayarlanmış bir istasyon seçin veya otomatik olarak bir istasyon bulun.
    • SiriusXM: önceden ayarlanmış bir kanal seçin veya önceki/sonraki kanala gidin.
    • USB: bir klasör seçin veya önceki/sonraki dosyaya gidin.
      ENTER (GİR)
      Seçilen öğeye girer.
18. SRC (kaynak)
    Kaynağı değiştirir. Bu düğmeye her bastığınızda, geçerli ekranda bir açılır pencerede seçilebilir bir kaynak görüntülenir.
19. MODE (MOD)
    Radyo bandını seçer.
    Kullanmadan önce yalıtım filmini çıkarın.


Ekran görüntüleri

Oynatma ekranı:

HOME (ANA EKRAN) ekranı:

OPTION (SEÇENEK) ekranı:

1. Durum göstergesi

   	Ses zayıflatıldığında yanar.
   	Bağlı SiriusXM Connect Araç Alıcısının sinyal gücü durumunu gösterir.
   	Bluetooth® sinyali açıkken yanar. Bağlantı devam ederken yanıp söner.
   	Ses cihazı A2DP (Gelişmiş Ses Dağıtım Profili) etkinleştirilerek oynatılabilir olduğunda yanar.
   	HFP (Eller Serbest Profili) etkinleştirilerek eller serbest arama kullanılabilir olduğunda yanar.
   	Bağlı cep telefonunun sinyal gücü durumunu gösterir.
   	Bağlı cep telefonunun kalan pil durumunu gösterir.

2. (kaynak seçeneği)
   Kaynak seçeneği menüsünü açar. Kullanılabilir öğeler kaynağa göre değişir.
3. Uygulamaya özel alan
   Oynatma kontrollerini/göstergelerini görüntüler veya ünitenin durumunu gösterir. Görüntülenen öğeler kaynağa göre değişir.
4. Saat
   Tarih/Saat ayarında ayarlanan saati görüntüler.
5. (oynatma ekranına dön)
   HOME (ANA EKRAN) ekranından oynatma ekranına geçer.
6. Kaynaklar ve Ayarlar seçim tuşları
   Kaynağı değiştirir veya çeşitli ayarlar yapar.
   Ayar simgesini ve diğer simgeleri seçmek için hafifçe vurun. Seçmek istediğiniz kaynak simgesine dokunun.

   Android Auto	Apple CarPlay	Radyo
   SXM	BT Ses	Telefon
   USB	Arka Kamera	Ayarlar

7. Ses seçim tuşları
   Sesi değiştirir.
8. (EXTRA BASS)
   EXTRA BASS ayarını değiştirir.
9. (EQ10/Subwoofer)
   EQ10/Subwoofer ayarını değiştirir.
10. (monitör kapalı)
    Monitörü kapatır. Monitör kapatıldığında, tekrar açmak için ekranın herhangi bir yerine dokunun.

Temel İşlemler

Bir BLUETOOTH Cihazıyla Eşleştirme

Bir BLUETOOTH cihazını ilk kez bağlarken, karşılıklı kayıt (yani "eşleştirme") gereklidir. Eşleştirme, bu ünitenin ve diğer cihazların birbirini tanımasını sağlar.

1. HOME (ANA EKRAN) düğmesine basın, ardından [Settings] (Ayarlar) [Bluetooth] [Bluetooth Connection] (Bluetooth Bağlantısı) [ON] (AÇIK) [Pairing] (Eşleştirme) öğesine dokunun.
   Ünite eşleştirme bekleme modundayken yanıp söner.
2. Bu üniteyi algılaması için BLUETOOTH cihazında eşleştirme gerçekleştirin.
3. BLUETOOTH cihazının ekranında gösterilen model adınızı seçin*.
   Eşleştirme yapıldığında, sürekli yanar.
   * BLUETOOTH cihazında bir geçiş anahtarı girişi gerekliyse [0000] girin.

Arka Görüş Kamerasını Bağlama

İsteğe bağlı arka görüş kamerasını CAMERA IN (KAMERA GİRİŞİ) terminaline bağlayarak, arka görüş kamerasından gelen resmi görüntüleyebilirsiniz. Ayrıntılar için bkz. "Bağlantı/Kurulum".
Arka görüş kamerasından gelen resmi görüntülemek için
HOME (ANA EKRAN) düğmesine basın, ardından [Rear Camera] (Arka Kamera) öğesine dokunun.

Tanıtım Modunu İptal Etme

1. HOME (ANA EKRAN) düğmesine basın, ardından [Settings] (Ayarlar) öğesine dokunun.
2. [General] (Genel) öğesine dokunun, ardından [Demo] öğesine dokunarak [OFF] (KAPALI) olarak ayarlayın.
3. Kurulum menüsünden çıkmak için (geri) öğesine iki kez dokunun.

Ürün Yazılımını Güncelleme

Ürün yazılımını güncellemek için arka kapaktaki destek sitesini ziyaret edin ve ardından çevrimiçi talimatları izleyin.
Not
Güncelleme sırasında USB cihazını çıkarmayın.

Ek Bilgiler

Önlemler

• Güç anteni (hava kablosu) otomatik olarak uzar.
• Ünitenin takılı olduğu aracınızın sahipliğini devrettiğinizde veya aracı elden çıkardığınızda, fabrika ayarlarına sıfırlama işlemini yaparak tüm ayarları fabrika ayarlarına getirin.
• Ünitenin üzerine sıvı sıçratmayın.

Güvenlikle ilgili notlar

• Bölgenizdeki trafik kurallarına, kanunlarına ve düzenlemelerine uyun.
• Sürüş sırasında
  • Dikkatinizin dağılmasına ve kazaya neden olabileceğinden, üniteyi izlemeyin veya çalıştırmayın. Üniteyi izlemek veya çalıştırmak için aracınızı güvenli bir yere park edin.
  • Dikkatinizi yoldan ayırabilecek kurulum özelliğini veya başka herhangi bir işlevi kullanmayın.
  • Aracınızı geri geri sürerken, arka görüş kamerası bağlı olsa bile mutlaka arkanıza bakın ve güvenliğiniz için çevreyi dikkatlice izleyin. Yalnızca arka görüş kamerasına güvenmeyin.
• Çalışırken
  • Yaralanmaya veya ünitede hasara neden olabileceğinden, ellerinizi, parmaklarınızı veya yabancı cisimleri ünitenin içine sokmayın.
  • Küçük eşyaları çocukların erişemeyeceği yerlerde saklayın.
  • Aracın ani hareket etmesi durumunda yaralanmayı önlemek için mutlaka emniyet kemerlerinizi bağlayın.

Kazayı önleme
Görüntüler yalnızca aracı park ettikten ve park frenini ayarladıktan sonra görünür.
Video oynatma sırasında araç hareket etmeye başlarsa, aşağıdaki uyarı görüntülenir ve videoyu izleyemezsiniz.

[Güvenliğiniz için video engellendi.]
Sürüş sırasında üniteyi çalıştırmayın veya monitörü izlemeyin.

LCD panel ile ilgili notlar

• LCD paneli ıslatmayın veya sıvılara maruz bırakmayın. Bu, arızaya neden olabilir.
• Resmi bozabileceği veya arızaya neden olabileceği için (örneğin, resim netliğini kaybedebilir veya LCD panel hasar görebilir) LCD panele sert bir şekilde bastırmayın.

• LCD panele zarar verebileceği veya kırabileceği için panele parmağınız dışında herhangi bir nesneyle dokunmayın.
• LCD paneli kuru, yumuşak bir bezle temizleyin. Benzin, tiner, ticari olarak satılan temizleyiciler veya antistatik sprey gibi çözücüler kullanmayın.
• Üniteyi 0 ºC ila 40 ºC (32 ºF ila 104 ºF) sıcaklık aralığının dışında kullanmayın.
• Aracınız soğuk veya sıcak bir yere park edilmişse, görüntü net olmayabilir. Ancak monitör hasar görmemiştir ve aracınızdaki sıcaklık normale döndükten sonra görüntü netleşecektir.
• Monitörde bazı sabit mavi, kırmızı veya yeşil noktalar görünebilir. Bunlara "parlak noktalar" denir ve herhangi bir LCD'de oluşabilir. LCD panel, segmentlerinin %99,99'dan fazlası işlevsel olacak şekilde hassas bir şekilde üretilmiştir. Ancak segmentlerin küçük bir yüzdesinin (tipik olarak %0,01) düzgün şekilde yanmaması mümkündür. Ancak bu, görüntülemenizi engellemez.

Dokunmatik panel ile ilgili notlar

• Bu ünitede dirençli bir dokunmatik panel kullanılmaktadır. Panele doğrudan parmak ucunuzla dokunun.
• Bu ünitede çoklu dokunma işlemi desteklenmemektedir.
• Panele iğne, kalem veya tırnak gibi keskin nesnelerle dokunmayın. Bu ünitede bir kalemle çalıştırma desteklenmemektedir.
• Dokunmatik panele herhangi bir nesnenin temas etmesine izin vermeyin. Panele parmak ucunuz dışında bir nesneyle dokunulursa, ünite doğru yanıt vermeyebilir.
• Panel için cam malzeme kullanıldığından, üniteyi güçlü darbeye maruz bırakmayın. Panelde çatlama veya kırılma meydana gelirse, yaralanmaya neden olabileceği için hasarlı kısma dokunmayın.
• Diğer elektrikli cihazları dokunmatik panelden uzak tutun. Dokunmatik panelin arızalanmasına neden olabilirler.

iPhone hakkında

• Uyumlu iPhone modelleri:
  iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
• Made for Apple rozetinin kullanılması, bir aksesuarın özellikle rozette belirtilen Apple ürününe/ürünlerine bağlanmak üzere tasarlandığı ve Apple performans standartlarını karşıladığının geliştirici tarafından onaylandığı anlamına gelir. Apple, bu cihazın çalışmasından veya güvenlik ve düzenleme standartlarına uygunluğundan sorumlu değildir. Bu aksesuarın bir Apple ürünüyle birlikte kullanılmasının kablosuz performansı etkileyebileceğini lütfen unutmayın.
• Ayrıntılar için arka kapaktaki destek sitesini ziyaret edin.

Lisans ile ilgili bildirim
Bu ürün, Sony'nin telif hakkı sahibinden alınan bir lisans sözleşmesi kapsamında kullandığı yazılımları içerir. Sözleşmenin içeriğini, yazılımın telif hakkı sahibi tarafından istenen şekilde müşterilere duyurmakla yükümlüyüz.
Yazılım lisansları ile ilgili ayrıntılar için [Settings] (Ayarlar) [General] (Genel) [Open Source Licenses] (Açık Kaynak Lisansları) öğesini seçin.

GNU GPL/LGPL uygulanan yazılım ile ilgili bildirim
Bu ürün, aşağıdaki GNU Genel Kamu Lisansı'na (bundan sonra "GPL" olarak anılacaktır) veya GNU Sınırlı Genel Kamu Lisansı'na (bundan sonra "LGPL" olarak anılacaktır) tabi olan yazılımları içerir. Bunlar, müşterilerin söz konusu yazılımın kaynak kodunu bu ünitede görüntülenen GPL veya LGPL koşullarına uygun olarak edinme, değiştirme ve yeniden dağıtma hakkına sahip olduğunu belirtir. Yukarıda listelenen yazılımın kaynak kodu Web'de mevcuttur.
İndirmek için lütfen aşağıdaki URL'ye erişin ve ardından
model adı "XAV-AX8000" URL'sini seçin: http://www.sony.net/Products/Linux/ Sony'nin kaynak kodun içeriğiyle ilgili herhangi bir soruya yanıt veremeyeceğini veya cevaplayamayacağını lütfen unutmayın.
Bu Kullanım Talimatlarında yer almayan ünitenizle ilgili herhangi bir sorunuz veya sorununuz varsa, size en yakın Sony bayisine danışın.

Bakım

Uzaktan kumandanın (CR2025) lityum pilini değiştirme
Pil zayıfladığında, uzaktan kumandanın menzili kısalır.

Pilin yanlış değiştirilmesi durumunda patlama tehlikesi vardır. Yalnızca aynı veya eşdeğer türde pille değiştirin.

Lityum pil ile ilgili not
Lityum pili çocukların erişemeyeceği yerlerde saklayın. Pilin yutulması durumunda derhal bir doktora danışın.

Teknik Özellikler

ABD'DEKİ MÜŞTERİLER İÇİN. KANADA'DA, QUEBEC EYALETİ DAHİL OLMAK ÜZERE GEÇERLİ DEĞİLDİR.

SES GÜCÜ TEKNİK ÖZELLİKLERİ

CTA2006 Standardı
Güç Çıkışı: 4 Ohm'da 20 Watt RMS × 4 < %1 THD+N
SN Oranı: 80 dBA (referans: 4 Ohm'da 1 Watt)

Monitör bölümü
Ekran türü: Geniş LCD renkli monitör
Boyutlar: 8,95 inç/227 mm Sistem: TFT aktif matris Piksel sayısı:
1.152.000 piksel (800 × 3 (RGB) × 480) Renk sistemi:
KAMERA GİRİŞİ terminali için PAL/NTSC otomatik seçimi

Radyo bölümü
FM
Ayar aralığı: 87,5 MHz – 107,9 MHz
Kullanılabilir hassasiyet: 7 dBf
Sinyal-gürültü oranı: 70 dB (mono)
1 kHz'de ayrım: 45 dB
AM
Ayar aralığı: 530 kHz – 1.710 kHz
Hassasiyet: 32 μV

USB oynatıcı bölümü
Arayüz:
USB bağlantı noktası: USB (Yüksek hızlı)
Maksimum akım: 1,5 A

Kablosuz iletişim
İletişim Sistemi:
BLUETOOTH Standart sürüm 3.0
Çıkış:
BLUETOOTH Standart Güç Sınıfı 2
(Maks. İletilen +1 dBm)
Maksimum iletişim aralığı*¹:
Görüş hattı yaklaşık 10 m (33 ft)
Frekans bandı:
2,4 GHz bandı (2,4000 GHz – 2,4835 GHz)
Modülasyon yöntemi: FHSS
Uyumlu BLUETOOTH Profilleri*²:
A2DP (Gelişmiş Ses Dağıtım Profili) 1.3
AVRCP (Ses Video Uzaktan Kumanda Profili) 1.3
HFP (Eller Serbest Profili) 1.6
PBAP (Telefon Defteri Erişim Profili) 1.1
Karşılık gelen kodek: SBC, AAC
^*1 Gerçek aralık, cihazlar arasındaki engeller, mikrodalga fırının etrafındaki manyetik alanlar, statik elektrik, alım hassasiyeti, anten (hava kablosu) performansı, işletim sistemi, yazılım uygulaması vb. faktörlere bağlı olarak değişecektir.
^*2 BLUETOOTH standart profilleri, cihazlar arasındaki BLUETOOTH iletişiminin amacını gösterir.

Güç amplifikatörü bölümü
Çıkışlar: Hoparlör çıkışları
Hoparlör empedansı: 4 Ω – 8 Ω
Maksimum güç çıkışı: 55 W × 4 (4 Ω'da)

Genel
Güç gereksinimleri: 12 V DC araç aküsü
(negatif topraklama (şase))
Nominal akım tüketimi: 10 A
Boyutlar (maksimum):
Yaklaşık 229 mm × 136 mm × 253 mm
(9 1/8 inç × 5 3/8 inç × 10 inç) (g/y/d)
Montaj boyutları:
Yaklaşık 182 mm × 53 mm × 160 mm
(7 ¹/4 inç × 2 1/8 inç × 6 3/8 inç) (g/y/d)
Ağırlık: Yaklaşık 2,4 kg (5 lb 5 oz)
Paket içeriği:
Ana ünite (1)
Kurulum ve bağlantılar için parçalar (1 set)
Uzaktan kumanda (1): RM-X170
İsteğe bağlı aksesuarlar/ekipmanlar:
SiriusXM Connect Araç Tuneri: SXV100, SXV200, SXV300
Ayrıntılı bilgi için bayiye danışın.
Tasarım ve teknik özellikler önceden haber verilmeksizin değiştirilebilir.

Bağlantı/Kurulum

• Bu üniteyi ACC konumu olmayan bir araca kurmayın. Kontağı kapattıktan sonra bile ünitenin ekranı kapanmaz ve bu da akünün bitmesine neden olur.
• Tüm şase uçlarını ortak bir şase noktasına (topraklama noktası) çalıştırın.
• Uçların bir vidanın altında sıkışmamasına veya hareketli parçalara (örneğin, koltuk rayı) takılmamasına dikkat edin.
• Bağlantıları yapmadan önce kısa devreleri önlemek için araç kontağını kapatın.
• Sarı ve kırmızı güç kaynağı uçlarını yalnızca diğer tüm uçlar bağlandıktan sonra bağlayın.
• Güvenlik için bağlantısı yapılmamış gevşek uçları elektrik bandıyla yalıttığınızdan emin olun.
• Ünitenin normal sürüş işlemlerini engellemeyeceği şekilde kurulum yerini dikkatlice seçin.
• Üniteyi doğrudan güneş ışığı veya ısıtıcı kanalları gibi toza, kire, aşırı titreşime veya yüksek sıcaklığa maruz kalan alanlara kurmaktan kaçının.
• Güvenli ve emniyetli bir kurulum için yalnızca verilen montaj donanımını kullanın.
• Verilen USB uzatma kablolarını kullandığınızdan emin olun.
• Bu ünite, araç tipine bağlı olarak düzgün şekilde kurulmayabilir. Montaj alanı hakkında ayrıntılı bilgi için "Ünitenin montaj yerinin sağlanması" bölümüne bakın.
• Yaralanmayı önlemek için kurulum sırasında ekranı düşürmemeye dikkat edin.
• Kurulum sırasında, parmaklarınızı braketlerin ve montaj tabanının metal parçalarıyla kesmemeye dikkat edin.
• Ekranı üniteye takarken parmaklarınızı sıkıştırmayın.
• Üniteyi, ünitenin sürüş işlemlerini engellediği bir konuma (örneğin, vites kolunun üniteye çarptığı veya dörtlü düğmesinin basılamadığı konumlar) kurmayın.
• Üniteyi uzun süre kullanırken, ekranı sabitleyen vidaların gevşeme olasılığı vardır. Bu vidaları periyodik olarak sıkın.
• Bu kılavuzda açıklananlar dışında ünitede herhangi bir değişiklik veya modifikasyon yapmayın.

Güç kaynağı ucuyla ilgili not (sarı)
Bu üniteyi diğer stereo bileşenlerle birlikte bağlarken, ünitenin bağlı olduğu araç devresinin amper değeri, her bir bileşenin sigorta amper değerinin toplamından daha yüksek olmalıdır.

Start-stop sistemli araçlara kurulumla ilgili not
Motor start-stop'tan çalıştırıldığında ünite yeniden başlayabilir. Bu durumda, aracınızın start-stop sistemini kapatın.

Elektrikli park freni sistemli araçlara kurulumla ilgili not
Elektrikli park frenleri olan araçlar için, bazı ilgili fonksiyonlar (video engelleme fonksiyonu gibi) düzgün çalışmayabilir.

Montaj açısı ayarı
Montaj açısını 30°'den daha aza ayarlayın.

Ünitenin montaj yerinin sağlanması
Üniteyi kurmadan önce, ünitenin ve ekranın kurulumuyla ilgili ayrıntılar için kurulumu yapan kişiye danışın.

• Monte edilmiş ünitenin ön yüzeyinden (referans yüzeyi) aracınızın orta konsolunun yüzeyine olan mesafenin 22 mm (7/8 inç) içinde olduğundan emin olun. Aşılması durumunda ünite düzgün şekilde kurulamaz.

  1. 22 mm (7/8 inç)
  2. 51 mm ila 71 mm (2 1/8 inç ila 2 7/8 inç)
• Güvenliğiniz için, ünitenin montaj yerini düğme (anahtar) veya vites kolu işlemleri gibi sürüş işlemlerini engellemeyecek şekilde ayarlayın.

  3. 60 mm (2 3/8 inç)
  4. 76 mm (3 inç)
  5. 60 mm (2 3/8 inç)

Kurulum için Parça Listesi

Bu parça listesi, paketin tüm içeriğini içermez.

Bağlantı

^*1 Birlikte verilmez
^*2 Hoparlör empedansı: 4 Ω ila 8 Ω × 4
^*3 RCA pin kablosu (birlikte verilmez)
^*4 Araç tipine bağlı olarak, kablolu uzaktan kumanda için bir adaptör kullanın (birlikte verilmez).
Kablolu uzaktan kumandanın kullanımıyla ilgili ayrıntılar için "Kablolu uzaktan kumandanın kullanılması" bölümüne bakın.
^*5 Araç tipine bağlı olarak, anten (hava) konektörü uymuyorsa bir adaptör kullanın (birlikte verilmez).
^*6 Kullanımda olsun veya olmasın, mikrofon giriş kablosunu sürüş işlemlerini etkilemeyecek şekilde yönlendirin. Ayağınızın etrafına takılmışsa kabloyu bir kelepçe vb. ile sabitleyin.
^*7 Mikrofonun takılmasıyla ilgili ayrıntılar için "Mikrofonun Takılması" bölümüne bakın.
^*8 SiriusXM Connect Araç Tuner'ı nasıl takacağınızla ilgili daha fazla bilgi için tuner ile birlikte verilen kurulum kılavuzuna bakın.
<sup>9*

*10</sup> Direksiyon simidi uzaktan kumandasını kullanırken, gerektiğinde RC-SR1 bağlantı kablosunu kullanın.

Bağlantıların Yapılması

1. Ortak bir toprak (şase) noktasına
   Önce siyah toprak (şase) kablosunu bağlayın, ardından sarı ve kırmızı güç kaynağı kablolarını bağlayın.
2. Her zaman enerjilenen +12 V güç terminaline
   Önce siyah toprak (şase) kablosunu ortak bir toprak (şase) noktasına bağladığınızdan emin olun.
3. Kontak anahtarı aksesuar konumuna ayarlandığında enerjilenen +12 V güç terminaline
   Önce siyah toprak (şase) kablosunu ortak bir toprak (şase) noktasına bağladığınızdan emin olun.
4. Güç anteni (hava) kontrol kablosuna veya anten (hava) yükselticisinin güç kaynağı kablosuna
   Güç anteni (hava) veya anten (hava) yükselticisi yoksa veya manuel olarak çalıştırılan bir teleskopik anten (hava) varsa bu kabloyu bağlamak gerekli değildir.
   İsteğe bağlı bir gücün AMP REMOTE IN'ine
   amfi
   Bu bağlantı yalnızca amplifikatörler ve bir güç anteni (hava) içindir. Başka bir sistemi bağlamak üniteye zarar verebilir.
   Not
   Ünite kapatıldıktan sonra REM OUT'un çıkışını kapatmak yaklaşık 10 saniye sürecektir.
5. Bir arabanın aydınlatma sinyaline
   Önce siyah toprak (şase) kablosunu ortak bir toprak (şase) noktasına bağladığınızdan emin olun.
6. Park freni anahtarı kablosuna Park freni anahtarı kablosunun montaj konumu arabanıza bağlıdır. Güç kaynağı kablolarının park freni kablosunu (açık yeşil) park freni anahtarı kablosuna bağladığınızdan emin olun.

7. Arabanın arka lamba kablosunun +12 V güç terminaline (yalnızca arka görüş kamerası bağlanırken)

Belleği tutma bağlantısı
Sarı güç kaynağı kablosu bağlandığında, kontak anahtarı kapatıldığında bile hafıza devresine her zaman güç sağlanacaktır.

Hoparlör bağlantısı

• Hoparlörleri bağlamadan önce üniteyi kapatın.
• Hasarı önlemek için 4 Ω ila 8 Ω empedanslı ve yeterli güç taşıma kapasitesine sahip hoparlörler kullanın.

Mikrofonun takılması
Eller serbest arama sırasında sesinizi yakalamak için mikrofonu takmanız gerekir.

• Kablo direksiyon kolonu veya vites kolu etrafına sarılırsa son derece tehlikelidir. Sürüş işlemlerinizi engellememesine dikkat edin.
• Arabanızda hava yastıkları veya başka bir şok emici ekipman varsa, kurulumdan önce bu üniteyi satın aldığınız mağazayla veya araba satıcısıyla iletişime geçin.

Notlar

• Gösterge paneline monte ederken, güneşlik klipsini mikrofondan dikkatlice çıkarın, ardından düz montaj tabanını mikrofona takın.
• Çift taraflı bandı takmadan önce gösterge panelinin yüzeyini kuru bir bezle temizleyin.

Kablolu uzaktan kumandanın kullanılması
Direksiyon simidi uzaktan kumandasını kullanırken
Kullanmadan önce RC-SR1 bağlantı kablosunun takılması gerekir.

1. Direksiyon simidi uzaktan kumandasını etkinleştirmek için [Genel] [Direksiyon Kontrolü] [Özel] öğesini seçerek kaydı yapın.
   Kayıt tamamlandığında, direksiyon simidi uzaktan kumandası kullanılabilir hale gelir.

RC-SR1 bağlantı kablosunun takılmasıyla ilgili notlar

• Ayrıntılar için arka kapaktaki destek sitesine bakın ve ardından her bir kabloyu uygun kablolara düzgün şekilde bağlayın. Yanlış bir bağlantı yapmak üniteye zarar verebilir.
• Yardım için satıcıya veya deneyimli bir teknisyene danışılması önerilir.

Kablolu uzaktan kumandayı kullanırken

1. Kablolu uzaktan kumandayı etkinleştirmek için [Genel] bölümündeki [Direksiyon Kontrolü] öğesini [Ön Ayarlı] olarak ayarlayın.

Arka görüş kamerasını kullanma
Kullanmadan önce arka görüş kamerasının (birlikte verilmez) takılması gerekir.
KAMERA GİRİŞİ terminaline bağlanan bir arka görüş kamerasından gelen resim şu durumlarda görüntülenir:

• arabanızın geri vites lambası yanar (veya vites kolu R (geri) konumuna ayarlanır).
• HOME'a basıp ardından [Arka Kamera] öğesine dokunursunuz.

Kurulum

Üniteyi ve ekranı güvenli bir şekilde kurmak için adımları -e sırayla izlediğinizden emin olun.

1. Üniteyi monte etmeden önce
2. Üniteyi gösterge paneline monte etme
3. Bağlantı kapağını takma
4. Ekranı ayarlama
5. Ekranın montaj konumlarını kontrol etme
6. USB kablosunu düzenleme
7. Ekranı üniteye takma

Güvenliğiniz için
Ekranı üniteye monte ettikten sonra, ekranın sürücünün görüşünü engelleme veya kabloların karışması gibi normal sürüş işlemlerini engellemediğinden emin olun.

Üniteyi monte etmeden önce

Üniteyi gösterge paneline monte etmeden önce, USB uzatma kablolarını düzenleyin

USB kablo bağlantı şeması

1. Kablo kapağını çıkarın, USB uzatma kablosunu (kısa) ünitenin oluğuna yerleştirin, ardından kablo kapağını takın.
   USB kablosunu, konektörü (erkek) ünitenin ön tarafına gelecek şekilde konumlandırın.
   * USB konektörü (erkek)

2. USB uzatma kablosunu (uzun) gösterge panelinin içine yönlendirin, ardından USB kablosunu (kısa) üniteden bağlayın.
   USB kablosunu, konektörü (erkek) orta konsol panelinden çıkacak şekilde konumlandırın.
   * USB konektörü (erkek)


Üniteyi gösterge paneline monte etme

Aracınızla birlikte verilen montaj braketlerini kullanma
Bu üniteyi bazı Japon otomobil markalarına takamayabilirsiniz. Böyle bir durumda, Sony satıcınıza danışın.
Örnek

Not
Arızayı önlemek için yalnızca montaj vidalarıyla takın.

Bağlantı kapağını takma

1. 1 Bağlantı kapağını ünitenin montaj tabanına takın, ardından geçici olarak üniteye kaydırın.


Ekranı ayarlama

Ekranın montaj konumları ayarlanabilir.

Ekran konumunun derinliğini ayarlama

1. Derinlik ayarı için önceden takılmış 3 vidayı gevşetin (üstte ve her iki yanda).
   Konektör braketini kaydırana kadar vidaları hafifçe gevşetin. Vidaları braketten çıkarmayın. Aksi takdirde parçalar zarar görebilir.

2. Uygun derinlik konumuna karar vermek için konektör braketini kaydırın.
   Ayarlanabilir derinlik: 20 mm (13/16 inç) () içinde, 3 adımda, 10 mm (13/32 inç) aralıklarla ().

   Ekran için braket konumları 1 ila 3:
   1. Dışarı kaydırma konumu
   2. Ara konum
   3. İçeri kaydırma konumu
3. İstenen konumda, konektör braketini sabitlemek için 3 vidayı sıkıca sıkın.

   Vidaları sıkıca sıkın. Bir vidayı sıkarken, çok fazla tork uygulamamaya dikkat edin, aksi takdirde vida zarar görebilir (tork değeri 1,5 N•m'den az olmalıdır).

Ekran konumunun yüksekliğini ayarlama

1. Yükseklik ayarı için önceden takılmış 4 vidayı çıkarın (her iki tarafta).

2. Uygun yükseklik konumuna karar vermek için konektör braketini yukarı veya aşağı kaydırın.
   Ayarlanabilir yükseklik: 60 mm (2 3/8 inç) () içinde, 7 adımda, 10 mm (13/32 inç) aralıklarla ().

3. İstenen konumda, konektör braketini sabitlemek için 4 vidayı sıkıca sıkın.

   Vidaları sıkıca sıkın. Bir vidayı sıkarken, çok fazla tork uygulamamaya dikkat edin, aksi takdirde vida zarar görebilir (tork değeri 1,5 N•m'den az olmalıdır).

Ekran açısını (eğim) ayarlama

1. Açı ayarı için önceden takılmış 2 vidayı çıkarın (her iki tarafta).

2. Uygun açıya karar vermek için ekran açısını ayarlayın.
   Ayarlanabilir açı: -10° ila +10°, 3 adımda

   Kullanılacak vida delikleri:

3. İstenen açıda, ekran açısıyla eşleşen vida deliklerinden (üst veya alt) 2 vidayı sıkın.

   Vidaları sıkıca sıkın. Bir vidayı sıkarken, çok fazla tork uygulamamaya dikkat edin, aksi takdirde vida zarar görebilir (tork değeri 1,5 N•m'den az olmalıdır).

Ekranın montaj konumlarını kontrol etme

Ekranı üniteye takarken parmaklarınızı sıkıştırmamaya veya aracınızın orta konsol panelini çizmemeye dikkat edin.

1. Ekranı geçici olarak üniteye takın.

2. Ekranın sürücünün görüşünü engellemediğini veya normal sürüş işlemlerini engellemediğini doğrulayın.
   Montaj konumunun (derinlik, yükseklik, açı) daha fazla ayarlanması gerekiyorsa, ekranı üniteden çıkarın, ardından buna göre tekrar ayarlayın.

USB kablosunu düzenleme

1. USB uzatma kablosunu (kısa) ekranın USB bağlantı noktasına bağlayın, ardından kabloyu oluk boyunca yönlendirin.
   Uzatma kablosunun çıkmasını önlemek için USB kablosunu iç kısımdaki tutamaklardan geçerek oluk boyunca yönlendirdiğinizden emin olun.


Ekranı üniteye takma

Ekranı üniteye takarken parmaklarınızı sıkıştırmamaya veya aracınızın orta konsol panelini çizmemeye dikkat edin.

1. Ekranı üniteye takın.
   Ekranın konektör braketlerinin üniteye tam olarak takıldığından emin olun.

2. Konektör braketini üniteye sabitlemek için 4 vidayı (üstte) sıkın.
   Vidaları sıkıca sıkın. Bir vidayı sıkarken, çok fazla tork uygulamamaya dikkat edin, aksi takdirde vida zarar görebilir (tork değeri 1,5 N•m'den az olmalıdır).

3. Ekranın montaj tabanını korumak için bağlantı kapağını dışarı kaydırın, ardından kapağı sabitlemek için sabitleme vidasını sıkın.
   Vidayı sıkıca sıkın.
   Bir vidayı sıkarken, çok fazla tork uygulamamaya dikkat edin, aksi takdirde vida zarar görebilir (tork değeri 1,5 N•m'den az olmalıdır).

4. Arka panel kapaklarını (L, R) koruma için kılavuzlar boyunca takın.


Sigorta değişimi

Sigortayı değiştirirken, orijinal sigortada belirtilen amper değerine uygun bir sigorta kullandığınızdan emin olun. Sigorta atarsa, güç bağlantısını kontrol edin ve sigortayı değiştirin. Değiştirdikten sonra sigorta tekrar atarsa, dahili bir arıza olabilir. Böyle bir durumda, en yakın Sony satıcınıza danışın.

Uyarı

Güvenlik için, bu üniteyi aracın gösterge paneline taktığınızdan emin olun, çünkü ünitenin arka tarafı kullanım sırasında ısınır. Ayrıntılar için bkz. "Bağlantı/Kurulum".
Çalışma voltajını vb. gösteren isim plakası, şasinin altında bulunur.
CE işaretinin geçerliliği yalnızca yasal olarak uygulandığı ülkelerle, özellikle de AEA (Avrupa Ekonomik Alanı) ülkeleri ve İsviçre ile sınırlıdır.

Yangın veya elektrik çarpması tehlikesini önlemek için üniteyi yağmura veya neme maruz bırakmayın.
Elektrik çarpmasını önlemek için kabini açmayın. Servis işlemleri için yalnızca yetkili personele başvurun.

Bu ürünle ilgili herhangi bir sorunuz varsa:
Ziyaret edin: https://www.sony.com/electronics/support
İletişim: Sony Müşteri Bilgi Servisi Merkezi: 1-800-222-7669
Yazın: Sony Customer Information Service Center
12451 Gateway Blvd., Fort Myers, FL 33913

Yalnızca ABD, Kaliforniya Eyaleti için
Perklorat Malzemesi – özel işlem gerekebilir, Bkz. www.dtsc.ca.gov/hazardouswaste/perchlorate

Pili yutmayın, Kimyasal Yanık Tehlikesi.
Uzaktan kumanda, madeni para/düğme pil içerir. Madeni para/düğme pil yutulursa, sadece 2 saat içinde ciddi iç yanıklara neden olabilir ve ölüme yol açabilir.
Yeni ve kullanılmış pilleri çocuklardan uzak tutun. Pil bölmesi güvenli bir şekilde kapanmıyorsa, ürünü kullanmayı bırakın ve çocuklardan uzak tutun.
Pillerin yutulmuş veya vücudun herhangi bir yerine yerleştirilmiş olabileceğini düşünüyorsanız, derhal tıbbi yardım alın.

Lityum pil ile ilgili not
Pili doğrudan güneş ışığı, ateş ve benzeri aşırı ısıya maruz bırakmayın.

aracınızın kontağında ACC konumu yoksa
Bu üniteyi ACC konumu olmayan bir araca kurmayın. Ünitenin ekranı kontak kapatıldıktan sonra bile kapanmaz ve bu da pilin bitmesine neden olur.

Üçüncü taraflarca sunulan hizmetlerle ilgili sorumluluk reddi
Üçüncü taraflarca sunulan hizmetler önceden haber verilmeksizin değiştirilebilir, askıya alınabilir veya sonlandırılabilir. Sony bu tür durumlarda herhangi bir sorumluluk kabul etmez.

Önemli uyarı

HİÇBİR DURUMDA SONY, KAR KAYBI, GELİR KAYBI, VERİ KAYBI, ÜRÜNÜN VEYA İLGİLİ EKİPMANLARIN KULLANIM KAYBI, KULLANIM DIŞI KALMA SÜRESİ VE ALICININ BU ÜRÜNÜN, DONANIMININ VE/VEYA YAZILIMININ KULLANIMINDAN KAYNAKLANAN VEYA BUNUNLA İLGİLİ ZAMANI DAHİL OLMAK ÜZERE, SINIRLAMA OLMAKSIZIN, HİÇBİR TESADÜFİ, DOLAYLI VEYA SONUÇ OLARAK ORTAYA ÇIKAN HASARLARDAN VEYA DİĞER HASARLARDAN SORUMLU TUTULAMAZ.
Değerli müşterimiz, bu ürün bir radyo vericisi içerir.
Lütfen bu ürünü aracınıza kurmadan önce araç kullanım kılavuzunuzu kontrol edin veya aracınızın üreticisine veya araç satıcınıza başvurun.

Acil aramalar
Bu BLUETOOTH araç kiti ve araç kitine bağlı elektronik cihaz, radyo sinyalleri, hücresel ve sabit hat ağları ile kullanıcının programladığı işlevler kullanılarak çalışır ve bu da tüm koşullarda bağlantıyı garanti edemez. Bu nedenle, hayati iletişimler (tıbbi acil durumlar gibi) için yalnızca herhangi bir elektronik cihaza güvenmeyin.

BLUETOOTH iletişimi hakkında

• Bir BLUETOOTH cihazından yayılan mikrodalgalar, elektronik tıbbi cihazların çalışmasını etkileyebilir. Bir kazaya neden olabileceği için, bu üniteyi ve diğer BLUETOOTH cihazlarını aşağıdaki konumlarda kapatın.
  • yanıcı gazın bulunduğu yerlerde, hastanede, trende, uçakta veya benzin istasyonunda
  • otomatik kapıların veya yangın alarmının yakınında
• Bu ünite, BLUETOOTH kablosuz teknolojisi kullanıldığında güvenli bir bağlantı sağlamak için BLUETOOTH standardıyla uyumlu güvenlik özelliklerini destekler, ancak ayara bağlı olarak güvenlik yeterli olmayabilir. BLUETOOTH kablosuz teknolojisini kullanarak iletişim kurarken dikkatli olun.
• BLUETOOTH iletişimi sırasında bilgi sızıntısından herhangi bir sorumluluk kabul etmiyoruz.
  Ünitenizle ilgili bu kılavuzda yer almayan herhangi bir sorunuz veya sorununuz varsa, en yakın Sony satıcınıza danışın.

Referanslar

• Sony Global - Kaynak Kodu Dağıtım Hizmeti - Ana Sayfa
• https://www.sony.com/electronics/support
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Sony XAV-AX8000 Kılavuzu indir

Mevcut diller
