Panduan Sony XAV-AX8000

Panduan Bagian dan Kontrol

Unit Utama dan Remote Commander

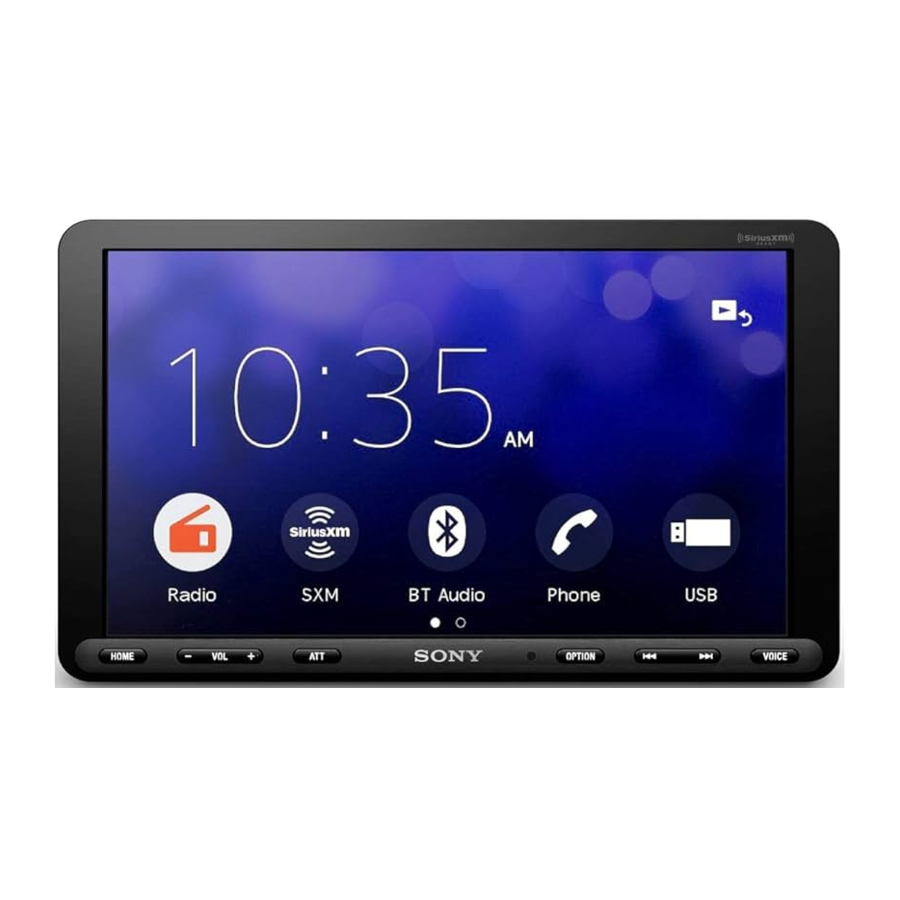

Unit utama

Tombol VOL (volume) + memiliki titik sentuh.

1. Layar/panel sentuh
2. HOME
   Menampilkan layar HOME.
   STANDBY
   Tekan dan tahan untuk mengubah unit ke mode siaga (pengisian daya USB masih tersedia). Untuk melanjutkan, tekan tombol apa saja.
3. VOL (volume) +/–
4. ATT (attentuasi)
   Mengurangi suara.
   Untuk membatalkan, tekan lagi, atau tekan VOL +.
   MONITOR OFF
   Tekan dan tahan untuk mematikan monitor.
   Untuk menghidupkan kembali, sentuh bagian mana saja pada layar.
5. Reseptor untuk remote commander
6. OPTION
   Menampilkan layar OPTION.
7. (sebelumnya/berikutnya)
   Fungsi berbeda-beda tergantung pada sumber yang dipilih:
   • Radio: memilih stasiun prasetel.
   • SiriusXM: memilih saluran prasetel.
   • USB/BT Audio: pindah ke file sebelumnya/berikutnya.
     Tekan dan tahan untuk:
   • Radio: mencari stasiun secara otomatis (SEEK+/SEEK–).
   • USB/BT Audio: mundur cepat/maju cepat.
8. VOICE
   Mengaktifkan fungsi perintah suara untuk Apple CarPlay dan Android Auto™.

RM-X170 remote commander

Remote commander dapat digunakan untuk mengoperasikan kontrol audio. Untuk pengoperasian menu, gunakan panel sentuh.

Catatan
Tombol putih pada ilustrasi di atas tidak didukung.

9. OFF
   Mematikan sumber.
10. MONITOR OFF
    Mematikan monitor.
    Untuk menghidupkan kembali, tekan lagi.
11. EQ (equalizer)
    Memilih kurva equalizer.
12. Tombol angka (0 hingga 9)
13. CLEAR
14. ATT (attentuasi)
    Mengurangi suara. Tekan lagi untuk membatalkan attenuasi.
15. (putar/jeda)
16. (sebelumnya/berikutnya)
    (mundur cepat/maju cepat)
    Fungsi berbeda-beda tergantung pada sumber yang dipilih:
    • Radio: memilih stasiun prasetel.
    • SiriusXM: memilih saluran prasetel.
    • USB/BT Audio: pindah ke file sebelumnya/berikutnya.
      Tekan dan tahan untuk:
    • Radio: mencari stasiun secara otomatis (SEEK+/SEEK–).
    • USB/BT Audio: mundur cepat/maju cepat.
17.
    Fungsi berbeda-beda tergantung pada sumber yang dipilih.
    • Radio: memilih stasiun prasetel atau mencari stasiun secara otomatis.
    • SiriusXM: memilih saluran prasetel atau pindah ke saluran sebelumnya/berikutnya.
    • USB: memilih folder atau pindah ke file sebelumnya/berikutnya.
      ENTER
      Memasukkan item yang dipilih.
18. SRC (sumber)
    Mengubah sumber. Setiap kali Anda menekan tombol ini, sumber yang dapat dipilih akan ditampilkan di popup pada layar saat ini.
19. MODE
    Memilih pita radio.
    Lepaskan film isolasi sebelum digunakan.


Tampilan layar

Layar pemutaran:

Layar HOME:

Layar OPTION:

1. Indikasi status

   	Menyala saat suara dikecilkan.
   	Menunjukkan status kekuatan sinyal dari SiriusXM Connect Vehicle Tuner yang terhubung.
   	Menyala saat sinyal Bluetooth® aktif. Berkedip saat koneksi sedang berlangsung.
   	Menyala saat perangkat audio dapat diputar dengan mengaktifkan A2DP (Advanced Audio Distribution Profile).
   	Menyala saat panggilan handsfree tersedia dengan mengaktifkan HFP (Handsfree Profile).
   	Menunjukkan status kekuatan sinyal dari ponsel yang terhubung.
   	Menunjukkan status baterai yang tersisa dari ponsel yang terhubung.

2. (opsi sumber)
   Membuka menu opsi sumber. Item yang tersedia berbeda-beda tergantung pada sumber.
3. Area khusus aplikasi
   Menampilkan kontrol/indikasi pemutaran atau menunjukkan status unit. Item yang ditampilkan berbeda-beda tergantung pada sumber.
4. Jam
   Menampilkan waktu yang diatur pada pengaturan Tanggal/Waktu.
5. (kembali ke layar pemutaran)
   Beralih dari layar HOME ke layar pemutaran.
6. Tombol pilih Sumber dan Pengaturan
   Mengubah sumber atau membuat berbagai pengaturan.
   Geser untuk memilih ikon pengaturan dan ikon lainnya. Sentuh ikon sumber yang ingin Anda pilih.

   Android Auto	Apple CarPlay	Radio
   SXM	BT Audio	Phone
   USB	Kamera Belakang	Pengaturan

7. Tombol pilih Suara
   Mengubah suara.
8. (EXTRA BASS)
   Mengubah pengaturan EXTRA BASS.
9. (EQ10/Subwoofer)
   Mengubah pengaturan EQ10/Subwoofer.
10. (monitor mati)
    Mematikan monitor. Saat monitor dimatikan, sentuh bagian mana saja pada layar untuk menghidupkannya kembali.

Operasi Dasar

Memasangkan dengan Perangkat BLUETOOTH

Saat menghubungkan perangkat BLUETOOTH untuk pertama kalinya, pendaftaran bersama (disebut "pemasangan") diperlukan. Pemasangan memungkinkan unit ini dan perangkat lain untuk saling mengenali.

1. Tekan HOME, lalu sentuh [Settings] [Bluetooth] [Bluetooth Connection] [ON] [Pairing].
   berkedip saat unit dalam mode siaga pemasangan.
2. Lakukan pemasangan pada perangkat BLUETOOTH agar mendeteksi unit ini.
3. Pilih nama model Anda yang ditampilkan pada layar perangkat BLUETOOTH*.
   Saat pemasangan dilakukan, tetap menyala.
   * Jika input kode sandi diperlukan pada perangkat BLUETOOTH, masukkan [0000].

Menghubungkan Kamera Tampilan Belakang

Dengan menghubungkan kamera tampilan belakang opsional ke terminal CAMERA IN, Anda dapat menampilkan gambar dari kamera tampilan belakang. Untuk detailnya, lihat "Koneksi/Pemasangan".
Untuk menampilkan gambar dari kamera tampilan belakang
Tekan HOME, lalu sentuh [Rear Camera] (Kamera Belakang).

Membatalkan Mode Demonstrasi

1. Tekan HOME, lalu sentuh [Settings] (Pengaturan).
2. Sentuh [General] (Umum), lalu sentuh [Demo] untuk mengatur ke [OFF] (MATI).
3. Untuk keluar dari menu pengaturan, sentuh (kembali) dua kali.

Memperbarui Firmware

Untuk memperbarui firmware, kunjungi situs dukungan di sampul belakang, lalu ikuti petunjuk online.
Catatan
Selama pembaruan, jangan lepaskan perangkat USB.

Informasi Tambahan

Tindakan Pencegahan

• Antena daya (aerial) memanjang secara otomatis.
• Saat Anda mengalihkan kepemilikan atau membuang mobil Anda dengan unit terpasang, inisialisasi semua pengaturan ke pengaturan pabrik dengan melakukan pengaturan ulang pabrik.
• Jangan percikkan cairan ke unit.

Catatan tentang keselamatan

• Patuhi peraturan lalu lintas, hukum, dan regulasi setempat.
• Saat mengemudi
  • Jangan menonton atau mengoperasikan unit, karena dapat menyebabkan gangguan dan menyebabkan kecelakaan. Parkirkan mobil Anda di tempat yang aman untuk menonton atau mengoperasikan unit.
  • Jangan gunakan fitur pengaturan atau fungsi lain apa pun yang dapat mengalihkan perhatian Anda dari jalan.
  • Saat memundurkan mobil, pastikan untuk melihat ke belakang dan perhatikan lingkungan sekitar dengan saksama demi keselamatan Anda meskipun kamera tampilan belakang terhubung. Jangan bergantung sepenuhnya pada kamera tampilan belakang.
• Saat beroperasi
  • Jangan memasukkan tangan, jari, atau benda asing ke dalam unit karena dapat menyebabkan cedera atau kerusakan pada unit.
  • Jauhkan benda-benda kecil dari jangkauan anak-anak.
  • Pastikan untuk memasang sabuk pengaman untuk menghindari cedera jika terjadi gerakan tiba-tiba pada mobil.

Mencegah kecelakaan
Gambar hanya muncul setelah Anda memarkir mobil dan memasang rem parkir.
Jika mobil mulai bergerak selama pemutaran video, peringatan berikut ditampilkan dan Anda tidak dapat menonton video.

[Video diblokir untuk keselamatan Anda.]
Jangan operasikan unit atau tonton monitor saat mengemudi.

Catatan pada panel LCD

• Jangan sampai panel LCD basah atau terkena cairan. Ini dapat menyebabkan kerusakan.
• Jangan menekan panel LCD terlalu keras karena dapat merusak gambar atau menyebabkan kerusakan (yaitu, gambar dapat menjadi tidak jelas atau panel LCD dapat rusak).

• Jangan menyentuh panel dengan benda selain dengan jari Anda karena dapat merusak atau memecahkan panel LCD.
• Bersihkan panel LCD dengan kain lembut yang kering. Jangan gunakan pelarut seperti benzena, tiner, pembersih yang dijual secara komersial, atau semprotan antistatis.
• Jangan gunakan unit di luar rentang suhu 0 ºC hingga 40 ºC (32 ºF hingga 104 ºF).
• Jika mobil Anda diparkir di tempat yang dingin atau panas, gambar mungkin tidak jelas. Namun, monitor tidak rusak dan gambar akan menjadi jelas setelah suhu di mobil Anda menjadi normal.
• Beberapa titik biru, merah, atau hijau yang tidak bergerak mungkin muncul di monitor. Ini disebut "titik terang" dan dapat terjadi pada LCD mana pun. Panel LCD diproduksi dengan presisi dengan lebih dari 99,99% segmennya berfungsi. Namun, ada kemungkinan sejumlah kecil (biasanya 0,01%) segmen tidak menyala dengan benar. Namun, ini tidak akan mengganggu tampilan Anda.

Catatan pada panel sentuh

• Unit ini menggunakan panel sentuh resistif. Sentuh panel secara langsung dengan ujung jari Anda.
• Operasi multi-sentuh tidak didukung pada unit ini.
• Jangan menyentuh panel dengan benda tajam seperti jarum, pena, atau kuku. Pengoperasian dengan stylus tidak didukung pada unit ini.
• Jangan biarkan benda apa pun menyentuh panel sentuh. Jika panel disentuh oleh benda selain ujung jari Anda, unit mungkin tidak merespons dengan benar.
• Karena bahan kaca digunakan untuk panel, jangan membuat unit mengalami guncangan yang kuat. Jika terjadi keretakan atau chipping pada panel, jangan sentuh bagian yang rusak karena dapat menyebabkan cedera.
• Jauhkan perangkat listrik lain dari panel sentuh. Mereka dapat menyebabkan panel sentuh tidak berfungsi.

Tentang iPhone

• Model iPhone yang kompatibel:
  iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
• Penggunaan lencana Made for Apple berarti bahwa aksesori telah dirancang untuk terhubung secara khusus ke produk Apple yang diidentifikasi dalam lencana, dan telah disertifikasi oleh pengembang untuk memenuhi standar kinerja Apple. Apple tidak bertanggung jawab atas pengoperasian perangkat ini atau kepatuhannya terhadap standar keselamatan dan peraturan. Harap perhatikan bahwa penggunaan aksesori ini dengan produk Apple dapat memengaruhi kinerja nirkabel.
• Untuk detailnya, kunjungi situs dukungan di sampul belakang.

Pemberitahuan tentang lisensi
Produk ini berisi perangkat lunak yang digunakan Sony di bawah perjanjian lisensi dengan pemilik hak ciptanya. Kami berkewajiban untuk mengumumkan isi perjanjian kepada pelanggan berdasarkan persyaratan oleh pemilik hak cipta untuk perangkat lunak tersebut.
Untuk detail tentang lisensi perangkat lunak, pilih [Settings] [General] [Open Source Licenses].

Pemberitahuan tentang perangkat lunak yang diterapkan GNU GPL/LGPL
Produk ini berisi perangkat lunak yang tunduk pada Lisensi Publik Umum GNU berikut (selanjutnya disebut sebagai "GPL") atau Lisensi Publik Umum Lebih Kecil GNU (selanjutnya disebut sebagai "LGPL"). Ini menetapkan bahwa pelanggan memiliki hak untuk memperoleh, memodifikasi, dan mendistribusikan ulang kode sumber perangkat lunak tersebut sesuai dengan ketentuan GPL atau LGPL yang ditampilkan pada unit ini. Kode sumber untuk perangkat lunak yang tercantum di atas tersedia di Web.
Untuk mengunduh, silakan akses URL berikut, lalu pilih
nama model "XAV-AX8000" URL: http://www.sony.net/Products/Linux/ Harap perhatikan bahwa Sony tidak dapat menjawab atau menanggapi pertanyaan apa pun terkait konten kode sumber.
Jika Anda memiliki pertanyaan atau masalah mengenai unit Anda yang tidak tercakup dalam Petunjuk Pengoperasian ini, hubungi dealer Sony terdekat Anda.

Pemeliharaan

Mengganti baterai litium (CR2025) dari remote commander
Saat baterai menjadi lemah, jangkauan remote commander menjadi lebih pendek.

Bahaya ledakan jika baterai diganti secara tidak benar. Ganti hanya dengan jenis yang sama atau setara.

Catatan tentang baterai litium
Jauhkan baterai litium dari jangkauan anak-anak. Jika baterai tertelan, segera konsultasikan dengan dokter.

Spesifikasi

UNTUK PELANGGAN DI AMERIKA SERIKAT. TIDAK BERLAKU DI KANADA, TERMASUK DI PROVINSI QUEBEC.

SPESIFIKASI DAYA AUDIO

Standar CTA2006
Daya Output: 20 Watt RMS × 4 pada
4 Ohm < 1% THD+N
Rasio SN: 80 dBA (referensi: 1 Watt menjadi 4 Ohm)

Bagian monitor
Jenis tampilan: Monitor warna LCD lebar
Dimensi: 8,95 inci/227 mm Sistem: matriks aktif TFT Jumlah piksel:
1.152.000 piksel (800 × 3 (RGB) × 480) Sistem warna:
Pilih otomatis PAL/NTSC untuk terminal CAMERA IN

Bagian radio
FM
Rentang penyetelan: 87,5 MHz – 107,9 MHz
Sensitivitas yang dapat digunakan: 7 dBf
Rasio sinyal terhadap derau: 70 dB (mono)
Pemisahan pada 1 kHz: 45 dB
AM
Rentang penyetelan: 530 kHz – 1.710 kHz
Sensitivitas: 32 μV

Bagian pemutar USB
Antarmuka:
Port USB: USB (Kecepatan Tinggi)
Arus maksimum: 1,5 A

Komunikasi nirkabel
Sistem Komunikasi:
Versi Standar BLUETOOTH 3.0
Keluaran:
Kelas Daya Standar BLUETOOTH 2
(Maks. Dilakukan +1 dBm)
Jangkauan komunikasi maksimum*¹:
Garis pandang kira-kira 10 m (33 kaki)
Pita frekuensi:
Pita 2,4 GHz (2,4000 GHz – 2,4835 GHz)
Metode modulasi: FHSS
Profil BLUETOOTH yang Kompatibel*²:
A2DP (Profil Distribusi Audio Tingkat Lanjut) 1.3
AVRCP (Profil Kontrol Jarak Jauh Audio Video) 1.3
HFP (Profil Bebas Genggam) 1.6
PBAP (Profil Akses Buku Telepon) 1.1
Codec yang sesuai: SBC, AAC
^*1 Jangkauan sebenarnya akan bervariasi tergantung pada faktor-faktor seperti halangan antar perangkat, medan magnet di sekitar oven microwave, listrik statis, sensitivitas penerimaan, kinerja antena (aerial), sistem operasi, aplikasi perangkat lunak, dll.
^*2 Profil standar BLUETOOTH menunjukkan tujuan komunikasi BLUETOOTH antar perangkat.

Bagian penguat daya
Output: Output speaker
Impedansi speaker: 4 Ω – 8 Ω
Daya output maksimum: 55 W × 4 (pada 4 Ω)

Umum
Persyaratan daya: Aki mobil 12 V DC
(ground negatif (bumi))
Konsumsi arus terukur: 10 A
Dimensi (maksimum):
Kira-kira. 229 mm × 136 mm × 253 mm
(9 1/8 inci × 5 3/8 inci × 10 inci) (l/t/d)
Dimensi pemasangan:
Kira-kira. 182 mm × 53 mm × 160 mm
(7 ¹/4 inci × 2 1/8 inci × 6 3/8 inci) (l/t/d)
Massa: Kira-kira. 2,4 kg (5 lb 5 oz)
Isi paket:
Unit utama (1)
Suku cadang untuk pemasangan dan koneksi (1 set)
Remote commander (1): RM-X170
Aksesori/peralatan opsional:
SiriusXM Connect Vehicle Tuner: SXV100, SXV200, SXV300
Tanyakan kepada dealer untuk informasi terperinci.
Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Koneksi/Pemasangan

• Jangan pasang unit ini di mobil yang tidak memiliki posisi ACC. Tampilan unit tidak mati bahkan setelah mematikan kontak, dan ini menyebabkan baterai terkuras.
• Jalankan semua kabel ground (bumi) ke titik ground (bumi) yang sama.
• Jangan sampai kabel terjebak di bawah sekrup atau tersangkut di bagian yang bergerak (misalnya, rel kursi).
• Sebelum membuat sambungan, matikan kunci kontak mobil untuk menghindari korsleting.
• Sambungkan kabel catu daya kuning dan merah hanya setelah semua kabel lain tersambung.
• Pastikan untuk mengisolasi setiap kabel yang longgar dan tidak terhubung dengan selotip listrik untuk keselamatan.
• Pilih lokasi pemasangan dengan hati-hati agar unit tidak mengganggu pengoperasian mengemudi normal.
• Hindari memasang unit di area yang terkena debu, kotoran, getaran berlebihan, atau suhu tinggi, seperti di bawah sinar matahari langsung atau di dekat saluran pemanas.
• Gunakan hanya perangkat keras pemasangan yang disertakan untuk pemasangan yang aman dan terjamin.
• Pastikan untuk menggunakan kabel ekstensi USB yang disertakan.
• Unit ini mungkin tidak dipasang dengan benar tergantung pada jenis mobil. Untuk detail tentang ruang pemasangan, lihat "Memastikan lokasi pemasangan unit".
• Untuk menghindari cedera, berhati-hatilah agar tidak menjatuhkan layar selama pemasangan.
• Saat memasang, berhati-hatilah agar tidak memotong jari Anda dengan bagian logam dari braket dan alas pemasangan.
• Jangan menjepit jari Anda saat memasang layar ke unit.
• Jangan pasang unit pada posisi yang mengganggu pengoperasian mengemudi (seperti pada posisi di mana tuas persneling mengenai unit, atau tombol bahaya tidak dapat ditekan).
• Saat menggunakan unit untuk jangka waktu yang lama, ada kemungkinan sekrup yang mengamankan layar dapat lepas. Kencangkan sekrup ini secara berkala.
• Jangan melakukan perubahan atau modifikasi apa pun pada unit selain yang dijelaskan dalam manual ini.

Catatan tentang kabel catu daya (kuning)
Saat menghubungkan unit ini dalam kombinasi dengan komponen stereo lain, peringkat amperage sirkuit mobil tempat unit terhubung harus lebih tinggi dari jumlah peringkat amperage sekering setiap komponen.

Catatan tentang pemasangan di mobil dengan sistem start-stop
Unit mungkin dimulai ulang saat menghidupkan mesin dari startstop. Dalam hal ini, matikan sistem start-stop mobil Anda.

Catatan tentang pemasangan di mobil dengan sistem rem parkir elektrik
Untuk mobil dengan rem parkir elektrik, beberapa fungsi terkait (seperti fungsi pemblokiran video) mungkin tidak berfungsi dengan benar.

Penyesuaian sudut pemasangan
Sesuaikan sudut pemasangan menjadi kurang dari 30°.

Memastikan lokasi pemasangan unit
Sebelum memasang unit, konsultasikan dengan pemasang untuk detail tentang pemasangan unit dan layar.

• Pastikan bahwa jarak dari permukaan depan (permukaan referensi) unit yang terpasang ke permukaan klaster tengah mobil Anda berada dalam jarak 22 mm (7/8 inci). Jika terlampaui, unit tidak dapat dipasang dengan benar.

  1. 22 mm (7/8 inci)
  2. 51 mm hingga 71 mm (2 1/8 inci hingga 2 7/8 inci)
• Untuk keselamatan Anda, sesuaikan lokasi pemasangan unit agar tidak mengganggu pengoperasian mengemudi seperti pengoperasian tombol (sakelar) atau tuas persneling.

  3. 60 mm (2 3/8 inci)
  4. 76 mm (3 inci)
  5. 60 mm (2 3/8 inci)

Daftar Suku Cadang untuk Pemasangan

Daftar suku cadang ini tidak mencakup semua isi paket.

Koneksi

^*1 Tidak disertakan
^*2 Impedansi speaker: 4 Ω hingga 8 Ω × 4
^*3 Kabel pin RCA (tidak disertakan)
^*4 Tergantung pada jenis mobil, gunakan adaptor untuk remote control berkabel (tidak disertakan).
Untuk detail tentang penggunaan remote control berkabel, lihat "Menggunakan remote control berkabel".
^*5 Tergantung pada jenis mobil, gunakan adaptor (tidak disertakan) jika konektor antena tidak pas.
^*6 Baik digunakan atau tidak, arahkan kabel input mikrofon agar tidak mengganggu pengoperasian berkendara. Amankan kabel dengan penjepit, dll., jika dipasang di sekitar kaki Anda.
^*7 Untuk detail tentang pemasangan mikrofon, lihat "Memasang mikrofon".
^*8 Untuk informasi lebih lanjut tentang cara memasang SiriusXM Connect Vehicle Tuner, lihat panduan pemasangan yang disertakan dengan tuner.
<sup>9*

*10</sup> Saat menggunakan remote control roda kemudi, gunakan kabel koneksi RC-SR1 jika diperlukan.

Membuat koneksi

1. Ke titik ground (arde) yang umum
   Pertama sambungkan kabel ground (arde) hitam lalu sambungkan kabel catu daya kuning dan merah.
2. Ke terminal daya +12 V yang selalu berenergi setiap saat
   Pastikan untuk menyambungkan terlebih dahulu kabel ground (arde) hitam ke titik ground (arde) yang umum.
3. Ke terminal daya +12 V yang berenergi saat kunci kontak diatur ke posisi aksesori
   Pastikan untuk menyambungkan terlebih dahulu kabel ground (arde) hitam ke titik ground (arde) yang umum.
4. Ke kabel kontrol antena daya atau kabel catu daya booster antena
   Tidak perlu menyambungkan kabel ini jika tidak ada antena daya atau booster antena, atau dengan antena teleskopik yang dioperasikan secara manual.
   Ke AMP REMOTE IN dari daya opsional
   amplifier
   Koneksi ini hanya untuk amplifier dan antena daya. Menyambungkan sistem lain dapat merusak unit.
   Catatan
   Dibutuhkan waktu sekitar 10 detik untuk mematikan output REM OUT setelah unit dimatikan.
5. Ke sinyal penerangan mobil
   Pastikan untuk menyambungkan terlebih dahulu kabel ground (arde) hitam ke titik ground (arde) yang umum.
6. Ke kabel sakelar rem parkir Posisi pemasangan kabel sakelar rem parkir tergantung pada mobil Anda. Pastikan untuk menyambungkan kabel rem parkir (hijau muda) dari kabel catu daya ke kabel sakelar rem parkir.

7. Ke terminal daya +12 V dari kabel lampu belakang mobil (hanya saat menyambungkan kamera tampilan belakang)

Koneksi penahan memori
Saat kabel catu daya kuning tersambung, daya akan selalu disalurkan ke sirkuit memori bahkan saat kunci kontak dimatikan.

Koneksi speaker

• Sebelum menyambungkan speaker, matikan unit.
• Gunakan speaker dengan impedansi 4 Ω hingga 8 Ω, dan dengan kapasitas penanganan daya yang memadai untuk menghindari kerusakan.

Memasang mikrofon
Untuk menangkap suara Anda selama panggilan handsfree, Anda perlu memasang mikrofon .

• Sangat berbahaya jika kabel terlilit di sekitar kolom kemudi atau tuas persneling. Pastikan untuk menjauhkannya dan bagian lain agar tidak mengganggu pengoperasian berkendara Anda.
• Jika ada airbag atau peralatan peredam kejut lainnya di mobil Anda, hubungi toko tempat Anda membeli unit ini atau dealer mobil sebelum pemasangan.

Catatan

• Saat memasang di dasbor, lepaskan klip pelindung dengan hati-hati dari mikrofon , lalu pasang alas pemasangan datar ke mikrofon .
• Sebelum memasang selotip dua sisi , bersihkan permukaan dasbor dengan kain kering.

Menggunakan remote control berkabel
Saat menggunakan remote control roda kemudi
Pemasangan kabel koneksi RC-SR1 diperlukan sebelum digunakan.

1. Untuk mengaktifkan remote control roda kemudi, pilih [General] [Steering Control] [Custom] untuk melakukan pendaftaran.
   Setelah pendaftaran selesai, remote control roda kemudi akan tersedia.

Catatan tentang pemasangan kabel koneksi RC-SR1

• Lihat situs dukungan di sampul belakang untuk detailnya, lalu sambungkan setiap kabel dengan benar ke kabel yang sesuai. Membuat koneksi yang tidak tepat dapat merusak unit.
• Berkonsultasi dengan dealer atau teknisi berpengalaman untuk mendapatkan bantuan disarankan.

Saat menggunakan remote control berkabel

1. Untuk mengaktifkan remote control berkabel, atur [Steering Control] di [General] ke [Preset].

Menggunakan kamera tampilan belakang
Pemasangan kamera tampilan belakang (tidak disertakan) diperlukan sebelum digunakan.
Gambar dari kamera tampilan belakang yang terhubung ke terminal CAMERA IN ditampilkan saat:

• lampu belakang mobil Anda menyala (atau tuas persneling diatur ke posisi R (mundur)).
• Anda menekan HOME, lalu sentuh [Rear Camera].

Pemasangan

Untuk memasang unit dan layar dengan aman, pastikan untuk mengikuti langkah-langkah ke secara berurutan.

1. Sebelum memasang unit
2. Memasang unit di dasbor
3. Memasang penutup sambungan
4. Menyiapkan layar
5. Memastikan posisi pemasangan layar
6. Menata kabel USB
7. Memasang layar ke unit

Untuk keselamatan Anda
Setelah memasang layar ke unit, pastikan layar tidak mengganggu operasi mengemudi normal seperti menghalangi pandangan pengemudi atau membuat kabel kusut.

Sebelum memasang unit

Sebelum memasang unit di dasbor, atur kabel ekstensi USB

Diagram koneksi kabel USB

1. Lepaskan penutup kabel, simpan kabel ekstensi USB (pendek) ke alur unit, lalu pasang penutup kabel.
   Posisikan kabel USB sehingga konektornya (male) menghadap ke sisi depan unit.
   * Konektor USB (male)

2. Arahkan kabel ekstensi USB (panjang) di dalam dasbor, lalu sambungkan kabel USB (pendek) dari unit.
   Posisikan kabel USB sehingga konektornya (male) keluar dari panel konsol tengah.
   * Konektor USB (male)


Memasang unit di dasbor

Menggunakan braket pemasangan yang disertakan dengan mobil Anda
Anda mungkin tidak dapat memasang unit ini di beberapa merek mobil Jepang. Dalam kasus seperti itu, konsultasikan dengan dealer Sony Anda.
Contoh

Catatan
Untuk mencegah malfungsi, pasang hanya dengan sekrup pemasangan .

Memasang penutup sambungan

1. 1 Pasang penutup sambungan ke dasar pemasangan unit, lalu geser ke dalam unit untuk sementara.


Menyiapkan layar

Posisi pemasangan layar dapat disesuaikan.

Menyesuaikan kedalaman posisi layar

1. Kendurkan 3 sekrup yang sudah terpasang sebelumnya untuk penyesuaian kedalaman (di bagian atas dan kedua sisi).
   Kendurkan sedikit sekrup hingga Anda dapat menggeser braket konektor. Jangan lepaskan sekrup dari braket. Melakukannya dapat merusak komponen.

2. Geser braket konektor untuk menentukan posisi kedalaman yang sesuai.
   Kedalaman yang dapat disesuaikan: dalam 20 mm (13/16 inci) (), dalam 3 langkah, dalam pitch 10 mm (13/32 inci) ().

   Posisi braket 1 hingga 3 untuk layar:
   1. Posisi geser keluar
   2. Posisi tengah
   3. Posisi geser masuk
3. Pada posisi yang diinginkan, kencangkan 3 sekrup dengan kuat untuk mengamankan braket konektor.

   Kencangkan sekrup dengan kuat. Saat Anda mengencangkan sekrup, berhati-hatilah agar tidak memberikan terlalu banyak torsi karena dapat merusak sekrup (nilai torsi harus kurang dari 1,5 N•m).

Menyesuaikan ketinggian posisi layar

1. Lepaskan 4 sekrup yang sudah terpasang sebelumnya untuk penyesuaian ketinggian (di kedua sisi).

2. Geser braket konektor ke atas atau ke bawah untuk menentukan posisi ketinggian yang sesuai.
   Ketinggian yang dapat disesuaikan: dalam 60 mm (2 3/8 inci) (), dalam 7 langkah, dalam pitch 10 mm (13/32 inci) ().

3. Pada posisi yang diinginkan, kencangkan 4 sekrup dengan kuat untuk mengamankan braket konektor.

   Kencangkan sekrup dengan kuat. Saat Anda mengencangkan sekrup, berhati-hatilah agar tidak memberikan terlalu banyak torsi karena dapat merusak sekrup (nilai torsi harus kurang dari 1,5 N•m).

Menyesuaikan sudut layar (kemiringan)

1. Lepaskan 2 sekrup yang sudah terpasang sebelumnya untuk penyesuaian sudut (di kedua sisi).

2. Sesuaikan sudut layar untuk menentukan sudut yang sesuai.
   Sudut yang dapat disesuaikan: -10° hingga +10°, dalam 3 langkah

   Lubang sekrup untuk digunakan:

3. Pada sudut yang diinginkan, kencangkan 2 sekrup melalui lubang sekrup (atas atau bawah) yang sesuai dengan sudut layar.

   Kencangkan sekrup dengan kuat. Saat Anda mengencangkan sekrup, berhati-hatilah agar tidak memberikan terlalu banyak torsi karena dapat merusak sekrup (nilai torsi harus kurang dari 1,5 N•m).

Memastikan posisi pemasangan layar

Berhati-hatilah agar tidak menjepit jari Anda atau menggores panel kluster tengah mobil Anda saat memasang layar ke unit.

1. Pasang layar ke unit untuk sementara.

2. Konfirmasikan bahwa layar tidak menghalangi pandangan pengemudi atau mengganggu operasi mengemudi normal.
   Jika penyesuaian lebih lanjut dari posisi pemasangan (kedalaman, ketinggian, sudut) diperlukan, lepaskan layar dari unit, lalu sesuaikan lagi dengan sesuai.

Menata kabel USB

1. Sambungkan kabel ekstensi USB (pendek) ke port USB layar, lalu arahkan kabel di sepanjang alur.
   Untuk mencegah kabel ekstensi terlepas, pastikan untuk mengarahkan kabel USB di sepanjang alur melalui pengait di dalamnya.


Memasang layar ke unit

Berhati-hatilah agar tidak menjepit jari Anda atau menggores panel kluster tengah mobil Anda saat memasang layar ke unit.

1. Pasang layar ke unit.
   Pastikan bahwa braket konektor layar dimasukkan sepenuhnya ke unit.

2. Kencangkan 4 sekrup (di bagian atas) untuk mengamankan braket konektor ke unit.
   Kencangkan sekrup dengan kuat. Saat Anda mengencangkan sekrup, berhati-hatilah agar tidak memberikan terlalu banyak torsi karena dapat merusak sekrup (nilai torsi harus kurang dari 1,5 N•m).

3. Geser penutup sambungan keluar untuk melindungi dasar pemasangan layar, lalu kencangkan sekrup pengencang untuk mengamankan penutup.
   Kencangkan sekrup dengan kuat.
   Saat Anda mengencangkan sekrup, berhati-hatilah agar tidak memberikan terlalu banyak torsi karena dapat merusak sekrup (nilai torsi harus kurang dari 1,5 N•m).

4. Pasang penutup panel belakang (L, R) di sepanjang panduan untuk perlindungan.


Penggantian sekering

Saat mengganti sekering, pastikan untuk menggunakan yang sesuai dengan peringkat ampere yang tertera pada sekering asli. Jika sekering putus, periksa sambungan daya dan ganti sekering. Jika sekering putus lagi setelah penggantian, mungkin ada kerusakan internal. Dalam kasus seperti itu, konsultasikan dengan dealer Sony terdekat Anda.

Peringatan

Demi keselamatan, pastikan untuk memasang unit ini di dasbor mobil karena sisi belakang unit menjadi panas selama penggunaan. Untuk detailnya, lihat "Koneksi/Pemasangan".
Pelat nama yang menunjukkan voltase pengoperasian, dll., terletak di bagian bawah sasis.
Validitas tanda CE terbatas hanya pada negara-negara di mana ia diberlakukan secara hukum, terutama di negara-negara EEA (Wilayah Ekonomi Eropa) dan Swiss.

Untuk mencegah kebakaran atau bahaya sengatan listrik, jangan biarkan unit terkena hujan atau kelembapan.
Untuk menghindari sengatan listrik, jangan buka kabinet. Serahkan servis hanya kepada personel yang berkualifikasi.

Jika Anda memiliki pertanyaan tentang produk ini:
Kunjungi: https://www.sony.com/electronics/support
Hubungi: Pusat Layanan Informasi Pelanggan Sony di 1-800-222-7669
Tulis: Pusat Layanan Informasi Pelanggan Sony
12451 Gateway Blvd., Fort Myers, FL 33913

Hanya untuk Negara Bagian California, AS
Bahan Perklorat – penanganan khusus mungkin berlaku, Lihat www.dtsc.ca.gov/hazardouswaste/perchlorate

Jangan menelan baterai, Bahaya Luka Bakar Kimia.
Remote commander berisi baterai sel koin/kancing. Jika baterai sel koin/kancing tertelan, dapat menyebabkan luka bakar internal yang parah hanya dalam 2 jam dan dapat menyebabkan kematian.
Jauhkan baterai baru dan bekas dari jangkauan anak-anak. Jika kompartemen baterai tidak menutup dengan aman, hentikan penggunaan produk dan jauhkan dari jangkauan anak-anak.
Jika Anda menduga baterai mungkin telah tertelan atau dimasukkan ke dalam bagian tubuh mana pun, segera cari pertolongan medis.

Catatan tentang baterai lithium
Jangan biarkan baterai terkena panas berlebihan seperti sinar matahari langsung, api, atau sejenisnya.

jika kunci kontak mobil Anda tidak memiliki posisi ACC
Jangan pasang unit ini di mobil yang tidak memiliki posisi ACC. Layar unit tidak mati bahkan setelah mematikan kunci kontak, dan ini menyebabkan baterai terkuras.

Penafian terkait layanan yang ditawarkan oleh pihak ketiga
Layanan yang ditawarkan oleh pihak ketiga dapat diubah, ditangguhkan, atau dihentikan tanpa pemberitahuan sebelumnya. Sony tidak bertanggung jawab atas situasi seperti ini.

Pemberitahuan penting

DALAM KEADAAN APA PUN SONY TIDAK BERTANGGUNG JAWAB ATAS KERUSAKAN INSIDENTAL, TIDAK LANGSUNG ATAU KONSEKUENSIAL ATAU KERUSAKAN LAINNYA TERMASUK, TANPA BATASAN, KEHILANGAN KEUNTUNGAN, KEHILANGAN PENDAPATAN, KEHILANGAN DATA, KEHILANGAN PENGGUNAAN PRODUK ATAU PERALATAN TERKAIT, WAKTU HENTI, DAN WAKTU PEMBELI TERKAIT DENGAN ATAU TIMBUL DARI PENGGUNAAN PRODUK INI, PERANGKAT KERAS DAN/ATAU PERANGKAT LUNAKNYA.
Pelanggan yang terhormat, produk ini menyertakan pemancar radio.
Silakan periksa manual pengoperasian kendaraan Anda atau hubungi produsen kendaraan Anda atau dealer kendaraan Anda, sebelum Anda memasang produk ini ke dalam kendaraan Anda.

Panggilan darurat
Bebas genggam mobil BLUETOOTH ini dan perangkat elektronik yang terhubung ke bebas genggam beroperasi menggunakan sinyal radio, seluler, dan jaringan telepon rumah serta fungsi yang diprogram pengguna, yang tidak dapat menjamin koneksi dalam semua kondisi. Oleh karena itu, jangan hanya mengandalkan perangkat elektronik apa pun untuk komunikasi penting (seperti keadaan darurat medis).

Pada komunikasi BLUETOOTH

• Gelombang mikro yang dipancarkan dari perangkat BLUETOOTH dapat memengaruhi pengoperasian perangkat medis elektronik. Matikan unit ini dan perangkat BLUETOOTH lainnya di lokasi berikut, karena dapat menyebabkan kecelakaan.
  • di mana terdapat gas yang mudah terbakar, di rumah sakit, kereta api, pesawat terbang, atau stasiun pengisian bahan bakar
  • di dekat pintu otomatis atau alarm kebakaran
• Unit ini mendukung kemampuan keamanan yang sesuai dengan standar BLUETOOTH untuk menyediakan koneksi yang aman saat teknologi nirkabel BLUETOOTH digunakan, tetapi keamanan mungkin tidak cukup tergantung pada pengaturan. Berhati-hatilah saat berkomunikasi menggunakan teknologi nirkabel BLUETOOTH.
• Kami tidak bertanggung jawab atas kebocoran informasi selama komunikasi BLUETOOTH.
  Jika Anda memiliki pertanyaan atau masalah mengenai unit Anda yang tidak tercakup dalam manual ini, konsultasikan dengan dealer Sony terdekat Anda.

Referensi

• Sony Global - Source Code Distribution Service - Home
• https://www.sony.com/electronics/support
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Sony XAV-AX8000

Bahasa yang tersedia
