Zanussi ZDH87A2PW - Handleiding voor warmtepompdroger

EENVOUDIGE START

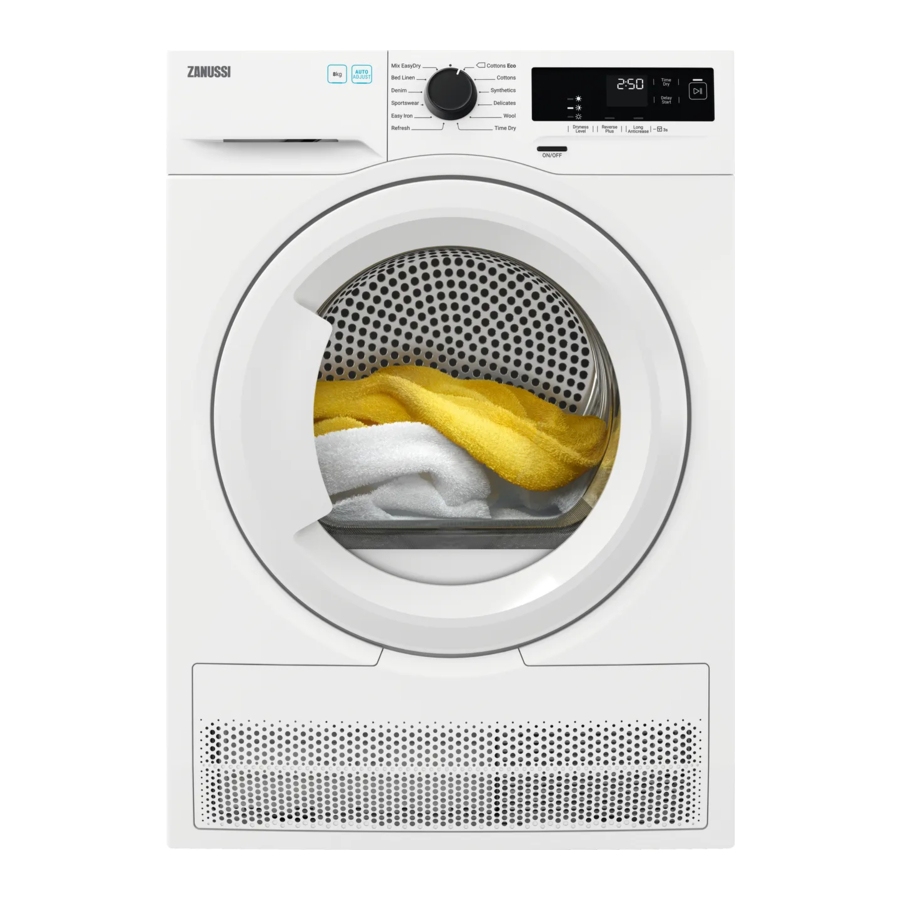

PRODUCTBESCHRIJVING

1. Waterreservoir
2. Bedieningspaneel
3. Apparaatdeur
4. Filter
5. Typeplaatje
6. Luchtdoorstroomsleuven
7. Warmtewisselaar deksel
8. Warmtewisselaar afdekking
9. Verstelbare voeten

Voor het gemak van het inladen van wasgoed of het gemak van installatie is de deur omkeerbaar. (zie aparte folder).

BEDIENINGSPANEEL

1. Programmaknop en RESET-schakelaar
2. Display
3. Time Dry (Tijd drogen) aanraakknop
4. Start/Pause (Start/Pauze) aanraakknop
5. Delay Start (Startuitstel) aanraakknop
6. Long Anticrease (Lang anti-kreuk) aanraakknop
7. Reverse Plus (Omgekeerd Plus) aanraakknop
8. Dryness Level (Droogtegraad) aanraakknop
9. On/Off (Aan/Uit) knop

Druk met uw vinger op de aanraakknoppen in het gebied met het symbool of de naam van de optie. Draag geen handschoenen wanneer u het bedieningspaneel bedient. Zorg ervoor dat het bedieningspaneel altijd schoon en droog is.

Display

Symbool op het display	Symboolbeschrijving
	tijddroogoptie aan
	startuitsteloptie aan
	indicator: controleer warmtewisselaar
	indicator: reinig filter
	indicator: leeg het waterreservoir
	kinderbeveiliging aan
	foute selectie of knop staat in de "Reset" positie
	programmaduur
	Tijd Droog duur
	startuitstelduur

PROGRAMMATABEL

Programma	Lading1)	Eigenschappen / Stoftype2)
3)Katoen Eco	8 kg	Cyclus te gebruiken voor het drogen van katoen met "kastdroog katoen" droogtegraad, met maximale energiebesparing.	/
Katoen	8 kg	Cyclus gedefinieerd om katoenen kledingstukken van verschillende grootte / verschillende wevingen samen te drogen.	/
Synthetisch	3,5 kg	Synthetische en gemengde stoffen.	/
Fijnwas	4 kg	Delicate stoffen zoals viscose, rayon, acryl en hun mengsels.	/
Wol	1 kg	Wollen stoffen. Voorzichtig drogen van wasbare wollen stoffen. Verwijder de items onmiddellijk wanneer het programma is voltooid.
Time Dry (Tijd drogen)	5 kg	Met dit programma kunt u de Time Dry (Tijd drogen) optie gebruiken en de programmaduur instellen. De droogtijd moet voldoende zijn voor de lading, bijvoorbeeld 2 uur voor 5 kg katoen.	/
Opfrissen	1kg	Textiel opfrissen dat in opslag is geweest.
Easy Iron (Strijk gemakkelijk)	1 kg (of 5 overhemden)	Onderhoudsvriendelijke stoffen waarvoor minimaal strijken nodig is. De droogresultaten kunnen verschillen van het ene type stof tot het andere. Schud de items voordat u ze in het apparaat doet. Wanneer het programma is beëindigd, verwijdert u de items onmiddellijk en hangt u ze aan een hanger.	/
Sportwear	2 kg	Sportkleding, dunne en lichte stoffen, microvezel, polyester.	/
Denim	4 kg	Vrijetijdskleding zoals jeans, sweatshirts van verschillende materiaaldiktes (bijv. bij de nek, manchetten en naden).	/
Bed Linen (Beddengoed)	3kg	Beddengoed zoals een- en tweepersoonslakens, kussenslopen, dekbedovertrek.	/
Mix EasyDry	3kg	Katoenen en synthetische stoffen. Programma op lage temperatuur. Delicaat programma met warme lucht.	/

1. Het maximale gewicht verwijst naar droge items.
2. Voor de betekenis van het stofmerk, zie TIPS EN HINTS: De was voorbereiden.
3. Het Cottons Cupboard Dry ECO programma is het "Standaard katoenprogramma" volgens de UK Ecodesign and Energy Labelling Regulations. Het is geschikt voor het drogen van normaal nat katoenen wasgoed en het is het meest efficiënte programma in termen van energieverbruik voor het drogen van nat katoenen wasgoed.

OPTIES

DROOGTENIVEAU

Deze functie helpt om de droogte van het wasgoed te verhogen. Er zijn 3 opties:

• Extra Dry (Extra Droog)
• Cupboard Dry (Kastdroog)
• Iron Dry (Strijkdroog)

REVERSE PLUS

Verhoogt de frequentie van het omkeren van de trommel om het draaien en verstrengelen van items te verminderen. Om de uniformiteit van het droogresultaat te verhogen en kreukels te helpen verminderen. Aanbevolen voor grote of lange items (bijv. lakens, broeken, lange jurken)"

LANGE ANTI-KREUK

Verlengt de antikreukfase met 60 minuten aan het einde van de droogcyclus. Deze functie vermindert kreukels. Het wasgoed kan tijdens de antikreukfase worden verwijderd.

TIJDGESTUURD DROGEN

U kunt de programmaduur instellen, van minimaal 10 minuten tot maximaal 2 uur. De vereiste duur is gerelateerd aan de hoeveelheid wasgoed in het apparaat.

We raden aan om een korte duur in te stellen voor kleine hoeveelheden wasgoed of voor slechts één item.

AANBEVELING TIJDGESTUURD DROGEN
10 - 20 min	alleen werking van koele lucht (geen verwarming).
20 - 40 min	extra drogen om de droogte na een eerdere droogcyclus te verbeteren.
>40 min	volledig drogen van kleine wasladingen tot 4 kg, goed gecentrifugeerd (>1200 rpm).

TIJDGESTUURD DROGEN OP WOLPROGRAMMA

Optie geschikt voor het Wolprogramma om het uiteindelijke droogteniveau aan te passen.

OPTIE TABEL

Programma's1)	Droogteniveau			Reverse Plus	Lange Anti-kreuk	Tijdgestuurd Drogen
Cottons Eco
Cottons
Synthetics
Delicates
Wool						2)
Time Dry (Tijdgestuurd Drogen)
Refresh
Easy Iron (Strijk gemakkelijk)
Sportwear
Denim
Bed Linen
Mix EasyDry

1. Samen met het programma kunt u 1 of meer opties instellen. Om ze te activeren of deactiveren, drukt u op de gerelateerde aanraakknop.
2. Zie OPTIES: Tijdgestuurd Drogen op Wolprogramma

INSTELLINGEN

1. Time Dry (Tijdgestuurd Drogen) aanraakknop
2. Start/Pause (Start/Pauze) aanraakknop
3. Delay Start (Startuitstel) aanraakknop
4. Long Anticrease (Lange Anti-kreuk) aanraakknop
5. Reverse Plus aanraakknop
6. Dryness Level (Droogteniveau) aanraakknop

KINDERBEVEILIGING

Deze optie voorkomt dat kinderen met het apparaat spelen terwijl een programma actief is. De aanraakknoppen zijn vergrendeld.
Alleen de aan/uit-knop is ontgrendeld.

De kinderbeveiligingsoptie activeren:

1. Druk op de aan/uit-knop om het apparaat te activeren.
2. Houd de aanraakknop (D) enkele seconden ingedrukt.

De kinderbeveiligingsindicator gaat branden.

Het is mogelijk om de kinderbeveiligingsoptie te deactiveren terwijl een programma actief is. Houd dezelfde aanraakknoppen ingedrukt totdat de kinderbeveiligingsindicator uitgaat. De kinderbeveiligingsfunctie is niet beschikbaar gedurende 8 seconden na het inschakelen van het apparaat.

AANPASSING VAN HET RESTVOCHT IN HET WASGOED

Elke keer dat u de modus "Aanpassing van het restvocht in het wasgoed" opent, verandert de eerder ingestelde mate van restvocht in de volgende waarde (bijv. eerder ingesteld verandert in ).

De standaardwaarde voor het restvocht wijzigen:

1. Druk op de aan/uit-knop om het apparaat te activeren.
2. Gebruik de programmaknop om een programma in te stellen.
3. Wacht ongeveer 8 seconden.
4. Houd de knoppen (F) en (E) tegelijkertijd ingedrukt.
   Een van deze indicatoren gaat branden:
   • de maximale droogte
   • het meer droge wasgoed
   • het standaard droge wasgoed
5. Houd de knoppen (F) en (E) opnieuw ingedrukt totdat de indicator van het juiste niveau gaat branden.

Als het display terugkeert naar de normale modus (de tijd van het geselecteerde programma van stap 2 wordt weergegeven) terwijl u de mate van restvocht instelt, houdt u de knoppen (F) en (E) nogmaals ingedrukt om naar de modus "Aanpassing van het restvocht in het wasgoed" te gaan (de eerder ingestelde mate van restvocht verandert in de volgende waarde).

6. Na 5 seconden keert het display terug naar de normale modus.

INDICATOR WATERRESERVOIR

Standaard is de indicator van het waterreservoir ingeschakeld. Deze gaat branden wanneer het programma is voltooid of wanneer het waterreservoir moet worden geleegd.

Als er een afvoerset is geïnstalleerd (extra accessoire), voert het apparaat automatisch het water uit het waterreservoir af. In dit geval raden we aan om de indicator van het waterreservoir te deactiveren.

De indicator van het waterreservoir deactiveren:

1. Druk op de aan/uit-knop om het apparaat te activeren.
2. Wacht ongeveer 8 seconden.
3. Houd de aanraakknoppen (E) en (D) tegelijkertijd ingedrukt.

Het display toont een van deze 2 configuraties:

• Het display toont "Off" (Uit). Na 5 seconden keert het display terug naar de normale modus.
• Het display toont "On" (Aan). Na 5 seconden keert het display terug naar de normale modus.

ZOEMER AAN/UIT

Om de akoestische signalen te deactiveren of activeren, houdt u de aanraakknoppen (A) en (C) ongeveer 2 seconden tegelijkertijd ingedrukt.

VOOR HET EERSTE GEBRUIK

De achterste trommelvergrendelingen worden automatisch verwijderd wanneer de droger voor de eerste keer wordt geactiveerd. Mogelijk is er wat lawaai te horen.

Het wordt ten zeerste aanbevolen om een programma voor de eerste keer zonder lading gedurende enkele seconden te starten om ervoor te zorgen dat de achterste trommelvergrendelingen correct worden verwijderd.

Om de achterste trommelvergrendelingen te ontgrendelen:

1. Schakel het apparaat in.
2. Stel een programma in.
3. Druk op de Start/Pause (Start/Pauze) knop.

De trommel begint te draaien. De achterste trommelvergrendelingen worden automatisch gedeactiveerd.

Als de trommel nog steeds niet draait, ontgrendel dan de achterste trommelvergrendelingen handmatig (gebruik hiervoor de meegeleverde sleutel).

Voordat u het apparaat gebruikt om items te drogen:

• Reinig de trommel van de wasdroger met een vochtige doek.
• Start een programma van 1 uur met vochtig wasgoed.

Aan het begin van de droogcyclus (eerste 3-5 min) kan er een iets hoger geluidsniveau zijn. Dit komt door het opstarten van de compressor. Dit is normaal voor apparaten die door een compressor worden aangedreven, zoals koelkasten en diepvriezers.

ONGEWONE GEUR

Het apparaat is strak verpakt. Na het uitpakken van het product kunt u een ongewone geur ruiken. Dit is normaal voor gloednieuwe producten.
Het apparaat is gemaakt van verschillende soorten materiaal die samen een ongewone geur kunnen genereren.
Na verloop van tijd, na enkele droogcycli, verdwijnt de ongewone geur geleidelijk.

GELUIDEN

Tijdens de droogcyclus kunnen op verschillende momenten verschillende geluiden worden gehoord. Dit zijn volkomen normale bedrijfsgeluiden.

Werkende compressor.

Draaiende trommel.

Werkende ventilatoren.

Werkende pomp en condensatie overbrengen naar de tank.

DAGELIJKS GEBRUIK

EEN PROGRAMMA STARTEN ZONDER VERTRAGING

1. Bereid de was voor en vul de machine.


Zorg ervoor dat de was niet bekneld raakt tussen de deur van het apparaat en de rubberen afdichting wanneer u de deur sluit.

2. Druk op de aan/uit-knop om het apparaat te activeren.
3. Stel het juiste programma en de juiste opties in voor het type lading.

Het display toont de programmaduur.

De werkelijke droogtijd is afhankelijk van het type lading (hoeveelheid en samenstelling), de kamertemperatuur en de vochtigheid van uw wasgoed na de centrifugefase.

4. Druk op de Start/Pauze (Start/Pauze) aanraaktoets. Het programma start.

HET PROGRAMMA STARTEN MET UITGESTELDE START

1. Stel het juiste programma en de juiste opties in voor het type lading.
2. Druk herhaaldelijk op de knop voor uitgestelde start totdat de gewenste vertragingstijd op het display verschijnt.

U kunt de start van een programma uitstellen van minimaal 1 uur tot maximaal 20 uur.

3. Druk op de Start/Pauze (Start/Pauze) aanraaktoets.

Het display toont het aftellen van de uitgestelde start.
Wanneer het aftellen is voltooid, start het programma.

EEN PROGRAMMA WIJZIGEN

1. Druk op de aan/uit-knop om het apparaat uit te schakelen.
2. Druk op de aan/uit-knop om het apparaat te activeren.
3. Stel het programma in.

Alternatief:

1. Draai de programmakiezer naar de "Reset" -positie.
2. Wacht 1 seconde. Het display toont .
3. Stel het programma in.

AAN HET EINDE VAN HET PROGRAMMA

Wanneer het programma is voltooid:

• Er klinkt een intermitterend akoestisch signaal.
• Het display toont
• De indicatoren Filter en Tank gaan branden.
• De Start/Pauze (Start/Pauze) indicator brandt.

Het apparaat blijft werken met de antikreukfase gedurende ongeveer 30 minuten of langer als de optie Lange Antikreuk was ingesteld (zie Optie - Lange Antikreuk ).
De antikreukfase vermindert kreuken. U kunt de was verwijderen voordat de antikreukfase is voltooid. Voor betere resultaten raden we aan om de was te verwijderen wanneer de fase bijna of helemaal is voltooid. Wanneer de antikreukfase is voltooid:

• Het display toont nog steeds
• De indicatoren Filter en Tank gaan branden.
• De Start/Pauze (Start/Pauze) indicator gaat uit.

1. Druk op de aan/uit-knop om het apparaat uit te schakelen.
2. Open de deur van het apparaat.
3. Verwijder de was.
4. Sluit de deur van het apparaat.

Mogelijke oorzaken van onbevredigende droogresultaten:

• Onaangepaste standaardinstellingen voor het droogniveau. Zie Aanpassing van het standaard droogniveau
• De kamertemperatuur is te laag of te hoog. De optimale kamertemperatuur ligt tussen 18°-25°C.

Reinig altijd de filter en leeg de watercontainer wanneer een programma is voltooid.

STAND-BY FUNCTIE

Om het energieverbruik te verminderen, schakelt deze functie het apparaat automatisch uit:

• Na 5 minuten als u het programma niet start.
• Na 5 minuten vanaf het einde van het programma.

De tijd wordt teruggebracht tot 30 seconden als de programmakiezer naar de "Reset" -positie wijst.

HINTS EN TIPS

DE WAS VOORBEREIDEN

Vaak zijn de kleren na het wassen gekneed en helemaal in de knoop geraakt.
Het drogen van geknede en in de knoop geraakte kleren is inefficiënt.
Om een goede luchtstroom en gelijkmatig drogen te garanderen, wordt aanbevolen om de kleren één voor één uit te schudden en in de droogtrommel te doen.

Om een goed droogproces te garanderen:

• Sluit de ritsen.
• Sluit de sluitingen van dekbedovertrekken.
• Droog geen losse banden of linten (bijv. schortlinten). Bind ze vast voordat u een programma start.
• Verwijder alle voorwerpen uit de zakken.
• Keer items met de binnenste laag van katoen binnenstebuiten. De katoenlaag moet naar buiten gericht zijn.
• Stel altijd het programma in dat geschikt is voor het type wasgoed.
• Doe geen lichte en donkere kleuren bij elkaar.
• Gebruik een geschikt programma voor katoen, jersey en gebreide kleding om krimp te verminderen.
• Overschrijd de maximale belading die in de programma's staat vermeld of op het display wordt weergegeven niet.
• Droog alleen het wasgoed dat geschikt is voor de droogtrommel. Raadpleeg het waslabel op de items.
• Droog geen grote en kleine items samen. Kleine items kunnen vast komen te zitten in de grote items en nat blijven.
• Schud de grote kledingstukken en stoffen uit voordat u ze in de droogtrommel doet. Dit is om vochtige plekken in de stof na de droogcyclus te voorkomen.

Waslabel	Beschrijving
	Wasgoed is geschikt voor de droogtrommel.
	Wasgoed is geschikt voor de droogtrommel op hogere temperaturen.
	Wasgoed is alleen geschikt voor de droogtrommel op lage temperaturen.
	Wasgoed is niet geschikt voor de droogtrommel.

ONDERHOUD EN REINIGING

DE FILTER REINIGEN

Vermijd het gebruik van water om de filter te reinigen. Gooi in plaats daarvan pluisjes weg in de prullenbak (vermijd verspreiding van plastic vezels in water).

Om de beste droogprestaties te bereiken, reinigt u de filter regelmatig. Een verstopte filter leidt tot langere cycli en een hoger energieverbruik. Gebruik uw hand om de filter te reinigen en, indien nodig, een stofzuiger.

5. ¹⁾


1. Verwijder indien nodig pluisjes uit de filteraansluiting en pakking. U kunt een stofzuiger gebruiken.

DE WATERCONTAINER LEGEN

U kunt het water uit de watercontainer gebruiken als alternatief voor gedestilleerd water.

DE WARMTEWISSELAAR REINIGEN

Raak het metalen oppervlak niet aan met blote handen. Risico op letsel. Draag beschermende handschoenen. Reinig voorzichtig om beschadiging van het metalen oppervlak te voorkomen.

DE VOCHTIGHEIDSSENSOR REINIGEN

Risico op beschadiging van de vochtigheidssensor. Gebruik geen schurende materialen of staalwol om de sensor te reinigen.

Om de beste droogresultaten te garanderen, is het apparaat uitgerust met een metalen vochtigheidssensor. Deze is geplaatst aan de binnenkant van het deurgebied. Na verloop van tijd kan het oppervlak van de sensor vuil worden, wat de droogprestaties verslechtert. We raden aan om de sensor minstens 3 of 4 keer schoon te maken, of als u een vermindering van de droogprestaties opmerkt.

Om schoon te maken kunt u de hardere kant van een afwasspons en een beetje azijn of afwasmiddel gebruiken.
Om de sensor te reinigen:

1. Open de laaddeur.
2. Reinig de oppervlakken van de vochtigheidssensor door het metalen oppervlak meerdere keren af te vegen.


DE TROMMEL REINIGEN

Koppel het apparaat los voordat u het reinigt.

Gebruik een standaard neutraal zeepreinigingsmiddel om het binnenoppervlak van de trommel en de trommelribben te reinigen. Droog de gereinigde oppervlakken af met een zachte doek.

Gebruik geen schurende materialen of staalwol om de trommel te reinigen.

HET BEDIENINGSPANEEL EN DE BEHUIZING REINIGEN

Gebruik een standaard neutraal zeepreinigingsmiddel om het bedieningspaneel en de behuizing te reinigen.
Gebruik een vochtige doek om schoon te maken. Droog de gereinigde oppervlakken af met een zachte doek.

Gebruik geen meubelreinigers of reinigingsmiddelen die corrosie kunnen veroorzaken.

DE LUCHTSTROOMSLEUVEN REINIGEN

Gebruik een stofzuiger om pluisjes uit de luchtstroomsleuven te verwijderen.

PROBLEEMOPLOSSING

Raadpleeg Veiligheid.

FOUTCODES

Het apparaat start niet of stopt tijdens het gebruik.
Probeer eerst een oplossing te vinden voor het probleem (zie de tabel). Als het probleem aanhoudt, neem dan contact op met het erkende servicecentrum.

Schakel het apparaat uit voordat u controles uitvoert.

In geval van grote problemen werken de akoestische signalen, toont het display een foutcode en kan de Start/Pause (Start/Pauze)-knop continu knipperen:

Foutcode	Mogelijke oorzaak	Oplossing
E5A	Apparaatmotor overbelast. Te veel wasgoed of bekneld in de trommel.	Het programma is niet voltooid. Haal het wasgoed uit de trommel, stel het programma in en start de cyclus opnieuw.
E97	Interne fout. Geen communicatie tussen elektronische elementen van het apparaat.	Het programma is niet correct beëindigd of het apparaat is te vroeg gestopt. Schakel het apparaat uit en weer in. Als de foutcode opnieuw verschijnt, neem dan contact op met het erkende servicecentrum.
EH0	De netspanning is instabiel.	Wanneer het apparaat EH0 weergeeft, wacht dan tot de netspanning stabiel is en druk op start. Als het apparaat de cyclus pauzeert zonder enige indicatie, druk dan op de cyclus start. Als de waarschuwing zich blijft voordoen, controleer dan de integriteit van het netsnoer/stopcontact of de netspanning.

Als het display andere foutcodes toont, schakel het apparaat dan uit en weer in. Als het probleem aanhoudt, neem dan contact op met het erkende servicecentrum.
In geval van een ander probleem met de wasdroger, controleer dan de onderstaande tabel voor mogelijke oplossingen.

Probleem	Mogelijke oplossing
U kunt het apparaat niet activeren.	Zorg ervoor dat de stekker in het stopcontact zit.
	Controleer de zekering in de zekeringkast (huisinstallatie).
De trommel draait niet.	Maak de achterste trommelvergrendelingen handmatig los (zie Vóór het eerste gebruik).
Het programma start niet.	Druk op Start/Pause (Start/Pauze).
	Zorg ervoor dat de deur van het apparaat gesloten is.
De deur van het apparaat sluit niet.	Zorg ervoor dat de filter correct is geïnstalleerd.
	Zorg ervoor dat er geen wasgoed bekneld zit tussen de deur van het apparaat en de rubberen afdichting.
Het apparaat stopt tijdens het gebruik.	Zorg ervoor dat het waterreservoir leeg is. Druk op Start/Pause (Start/Pauze) om het programma opnieuw te starten.
	De belading is te klein, verhoog de belading of gebruik het Time Dry (Tijd drogen)-programma.
De cyclustijd is te lang of het droogresultaat is onbevredigend.1)	Zorg ervoor dat het gewicht van het wasgoed geschikt is voor de duur van het programma.
	Zorg ervoor dat de filter schoon is.
	Het wasgoed is te nat. Centrifugeer het wasgoed opnieuw in de wasmachine.
	Zorg ervoor dat de kamertemperatuur hoger is dan +5°C en lager dan +35°C. De optimale kamertemperatuur is 18°C tot 25°C.
	Stel het Time Dry (Tijd drogen)- of het Extra Dry (Extra droog)-programma in.2)
Het display toont .	Als u een nieuw programma wilt instellen, schakel het apparaat dan uit en weer in.
	Zorg ervoor dat de opties geschikt zijn voor het programma.

1. Na maximaal 5 uur eindigt het programma automatisch.
2. Het kan voorkomen dat sommige gebieden vochtig blijven bij het drogen van grote items (bijv. lakens).

Als de droogresultaten niet bevredigend zijn

• Het ingestelde programma was onjuist.
• De filter is verstopt.
• De warmtewisselaar is verstopt.
• Er zat te veel wasgoed in het apparaat.
• De trommel is vuil.
• Onjuiste instelling van de geleidbaarheidssensor (zie "Instellingen - Aanpassing van de resterende vochtigheidsgraad van het wasgoed" voor een betere instelling).
• De luchtstroomsleuven zijn verstopt.
• De kamertemperatuur is te laag of te hoog (optimale kamertemperatuur 18°C tot 25°C)

TECHNISCHE GEGEVENS

Hoogte x Breedte x Diepte	850 x 596 x 638 mm (maximaal 662 mm)
Max. diepte met de deur van het apparaat open	1107 mm
Max. breedte met de deur van het apparaat open	958 mm
Instelbare hoogte	850 mm (+ 15 mm - voetenregeling)
Trommelvolume	118 l
Maximaal laadvolume	8 kg
Spanning	230-240 V
Frequentie	50 Hz
Geluidsvermogensniveau	66 dB
Noodzakelijke zekering	13 A
Totaal vermogen	800 W
Energie-efficiëntieklasse	A++
Energieverbruik bij het standaard katoenprogramma met volledige belading. 1)	1,93 kWh
Energieverbruik bij het standaard katoenprogramma met gedeeltelijke belading. 2)	1,08 kWh
Jaarlijks energieverbruik 3)	234,7 kWh
Energieverbruik in de "stand-by"-stand 4)	0,50 W
Energieverbruik in de "uit"-stand 4)	0,50 W
Type gebruik	Huishouden
Toegestane omgevingstemperatuur	+ 5°C tot + 35°C
Beschermingsniveau tegen het binnendringen van vaste deeltjes en vocht, gewaarborgd door de beschermkap, behalve waar de laagspanningsapparatuur geen bescherming biedt tegen vocht	IPX4
Gasaanduiding	R290
Gewicht	0,140 kg

1. Met verwijzing naar BS EN 61121. 8 kg katoen gecentrifugeerd op 1000 tpm.
2. Met verwijzing naar BS EN 61121. 4 kg katoen gecentrifugeerd op 1000 tpm.
3. Energieverbruik per jaar in kWh, gebaseerd op 160 droogcycli van het standaard katoenprogramma bij volledige en gedeeltelijke belading, en het verbruik van de energiezuinige modi. Het werkelijke energieverbruik per cyclus is afhankelijk van hoe het apparaat wordt gebruikt (volgens de Britse Ecodesign- en Energielabelvoorschriften).
4. Met verwijzing naar BS EN 61121.

De informatie in de bovenstaande tabel voldoet aan de Britse Ecodesign- en Energielabelvoorschriften.

VERBRUIKSGEGEVENS

Programma	Gecentrifugeerd op / restvocht	Droogtijd 1)	Energieverbruik 2)
Katoen Eco 8 kg
Kastdroog	1400 tpm / 50%	145 min.	1,59 kWh
	1000 tpm / 60%	178 min.	1,93 kWh
Katoen 8 kg
Strijkdroog	1400 tpm / 50%	110 min.	1,18 kWh
	1000 tpm / 60%	140 min.	1,45 kWh
Katoen Eco 4 kg
Kastdroog	1400 tpm / 50%	89 min.	0,90 kWh
	1000 tpm / 60%	104 min.	1,08 kWh
Synthetisch 3,5 kg
Kastdroog	1200 tpm / 40%	62 min.	0,59 kWh
	800 tpm / 50%	81 min.	0,79 kWh

1. Bij gedeeltelijke belading is de cyclustijd korter en verbruikt het apparaat minder energie.
2. Een onjuiste omgevingstemperatuur en/of slecht gecentrifugeerd wasgoed kunnen de cyclustijd verlengen en het energieverbruik verhogen.

SNELLE GIDS

DAGELIJKS GEBRUIK

1. Druk op de aan/uit-knop om het apparaat in te schakelen.
2. Gebruik de programmaknop om het programma in te stellen.
3. Samen met het programma kunt u 1 of meer speciale opties instellen. Om een optie te activeren of deactiveren, raakt u de betreffende knop aan.
4. Om het programma te starten, raakt u de Start/Pauze (Start/Pauze) knop aan.
5. Het apparaat start.

HET FILTER REINIGEN

Aan het einde van elke cyclus verschijnt het filtersymbool op het display en moet u het filter reinigen.

PROGRAMMATABEL

Programma	Lading 1)	Eigenschappen / Stofsoort 2)
3) Katoen Eco	8 kg	Cyclus die gebruikt moet worden om katoen te drogen met een "katoen kastdroog" droogtegraad, met maximale energiebesparing.	/
Katoen	8 kg	Cyclus gedefinieerd om katoenen items van verschillende grootte / verschillende weving helemaal te drogen.	/
Synthetisch	3,5 kg	Synthetische en gemengde stoffen.	/
Fijne was	4 kg	Delicate stoffen zoals viscose, rayon, acryl en hun mengsels.	/
Wol	1 kg	Wollen stoffen. Voorzichtig drogen van wasbare wollen stoffen. Verwijder items onmiddellijk wanneer het programma is voltooid.
Tijdsgestuurd drogen	5 kg	Met dit programma kunt u de optie Tijdsgestuurd drogen gebruiken en de programmaduur instellen. De droogtijd moet voldoende zijn voor de lading, bijvoorbeeld 2 uur voor 5 kg katoen.	/
Opfrissen	1kg	Textiel opfrissen dat in opslag is geweest.
Strijk gemakkelijk	1 kg (of 5 overhemden)	Onderhoudsvriendelijke stoffen waarvoor minimaal strijken nodig is. De droogresultaten kunnen verschillen van de ene stofsoort tot de andere. Schud de items voordat u ze in het apparaat doet. Wanneer het programma is afgelopen, verwijdert u de items onmiddellijk en hangt u ze aan een hanger.	/
Sportkleding	2 kg	Sportkleding, dunne en lichte stoffen, microvezel, polyester.	/
Denim	4 kg	Vrijetijdskleding zoals jeans, sweatshirts van verschillende materiaaldiktes (bijv. bij de hals, manchetten en naden).	/
Beddengoed	3kg	Beddengoed zoals een- en tweepersoonslakens, kussenslopen, dekbedovertrek.	/
Mix EasyDry	3kg	Katoenen en synthetische stoffen. Programma op lage temperatuur. Delicaat programma met warme lucht.	/

1. Het maximale gewicht verwijst naar droge items.
2. Voor de betekenis van de stofmarkering, zie TIPS EN TRUCS: De was voorbereiden.
3. Het programma Katoen Kastdroog ECO is het "Standaard katoenprogramma" volgens de Britse Ecodesign en Energy Labelling Regulations. Het is geschikt voor het drogen van normaal nat katoenen wasgoed en het is het meest efficiënte programma in termen van energieverbruik voor het drogen van nat katoenen wasgoed.

PRODUCTINFORMATIEBLAD VOLGENS DE BRITSE ECODESIGN EN ENERGY LABELLING REGULATIONS

Productinformatieblad
Handelsmerk	ZANUSSI
Model	ZDH87A2PW PNC916098959
Nominale capaciteit in kg	8
Wasdroger met luchtafvoer of condensatiedroger	Condensatie
Energie-efficiëntieklasse	A++
Energieverbruik in kWh per jaar, gebaseerd op 160 droogcycli van het standaard katoenprogramma bij volledige en gedeeltelijke belading, en het verbruik van de energiezuinige modi. Het werkelijke energieverbruik per cyclus is afhankelijk van hoe het apparaat wordt gebruikt.	234,7
Automatische wasdroger of niet-automatische wasdroger	Automatisch
Energieverbruik van het standaard katoenprogramma bij volledige belading in kWh	1,93
Energieverbruik van het standaard katoenprogramma bij gedeeltelijke belading in kWh	1,08
Stroomverbruik van de uit-stand in W	0,50
Stroomverbruik in de stand 'ingeschakeld laten' in W	0,50
Duur van de stand 'ingeschakeld laten' in minuten	10
Het 'standaard katoenprogramma' dat wordt gebruikt bij volledige en gedeeltelijke belading is het standaard droogprogramma waarop de informatie in het label en de fiche betrekking heeft. Dit programma is geschikt voor het drogen van normaal nat katoenen wasgoed en het is het meest efficiënte programma in termen van energieverbruik voor katoen.
Gewogen programmatijd van het 'standaard katoenprogramma bij volledige en gedeeltelijke belading' in minuten	136
Programmatijd van het 'standaard katoenprogramma bij volledige belading' in minuten	178
Programmatijd van het 'standaard katoenprogramma bij gedeeltelijke belading' in minuten	104
Condensatie-efficiëntieklasse op een schaal van G (minst efficiënt) tot A (meest efficiënt)	B
Gemiddelde condensatie-efficiëntie van het standaard katoenprogramma bij volledige belading als percentage	81
Gemiddelde condensatie-efficiëntie van het standaard katoenprogramma bij gedeeltelijke belading als percentage	81
Gewogen condensatie-efficiëntie voor het 'standaard katoenprogramma bij volledige en gedeeltelijke belading'	81
Geluidsvermogensniveau in dB	66
Ingebouwd apparaat J/N	Nee

De informatie in de bovenstaande tabel is in overeenstemming met de Britse Ecodesign en Energy Labelling Regulations.

MILIEUOVERWEGINGEN

Recycle materialen met het symbool . Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het milieu en de menselijke gezondheid te beschermen door afval van elektrische en elektronische apparaten te recyclen. Gooi geen apparaten die zijn gemarkeerd met het symbool bij het huisvuil. Breng het product terug naar uw plaatselijke recyclingbedrijf of neem contact op met uw gemeente.

VEILIGHEIDSINFORMATIE

Lees de meegeleverde instructies zorgvuldig door voordat u begint met de installatie en het gebruik van dit apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade als gevolg van onjuiste installatie of gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

Lees de meegeleverde instructies.

Brandgevaar / Ontvlambare materialen. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge mate van milieucompatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Wees voorzichtig dat u geen schade veroorzaakt aan het koelcircuit dat propaan bevat.

VEILIGHEID VAN KINDEREN EN KWETSBARE PERSONEN

Risico op verstikking, letsel of blijvende invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
• Kinderen tussen 3 en 8 jaar oud en personen met zeer uitgebreide en complexe handicaps moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmateriaal uit de buurt van kinderen en voer het op de juiste manier af. Houd reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat wanneer de deur open is.
• Als het apparaat een kinderbeveiliging heeft, moet deze worden geactiveerd.
• Kinderen mogen het apparaat niet schoonmaken of onderhouden zonder toezicht.

ALGEMENE VEILIGHEID

• Wijzig de specificaties van dit apparaat niet.
• Als de wasdroger bovenop een wasmachine wordt geplaatst, gebruik dan de stapelkit. De stapelkit, verkrijgbaar bij uw erkende verkoper, kan alleen worden gebruikt met het apparaat dat in de instructies bij het accessoire is gespecificeerd. Lees deze zorgvuldig door voor de installatie (zie de installatiefolder).
• Het apparaat kan vrijstaand of onder een aanrechtblad worden geïnstalleerd met voldoende ruimte (zie de installatiefolder).
• Installeer het apparaat niet achter een afsluitbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde kant, waardoor de deur van het apparaat niet volledig kan worden geopend.
• De ventilatieopening in de basis mag niet worden bedekt door een tapijt, mat of andere vloerbedekking.
•
  Het apparaat mag niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door een nutsbedrijf.
• Sluit de stekker pas aan op het stopcontact aan het einde van het installatieproces.
• Zorg ervoor dat de stekker na installatie toegankelijk is.
• Zorg voor een goede luchtventilatie in de ruimte waar het apparaat is geïnstalleerd om te voorkomen dat ongewenste gassen terugstromen in de ruimte van apparaten die gas of andere brandstoffen verbranden, inclusief open vuur.
•
  Installeer het apparaat niet in een omgeving zonder luchtuitwisseling. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge mate van milieucompatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Wees voorzichtig dat u geen schade veroorzaakt aan het koelcircuit dat propaan bevat.
•
  Houd de ventilatieopening vrij van obstructie in de behuizing van het apparaat of in de ingebouwde structuur.
•
  Beschadig het koelcircuit niet.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn erkende servicecentrum of vergelijkbaar gekwalificeerde personen om een elektrisch gevaar te voorkomen.
• Overschrijd de maximale belading van 8 kg niet (zie de "Programmatabel").
• Gebruik het apparaat niet als items bevlekt zijn met industriële chemicaliën.
• Veeg pluizen of verpakkingsresten weg die zich rond het apparaat hebben opgehoopt.
• Laat het apparaat niet draaien zonder filter.
• Reinig de pluizenfilter voor of na elk gebruik.
• Droog geen ongewassen items in de wasdroger.
• Items die bevlekt zijn met stoffen zoals kookolie, aceton, alcohol, benzine, petroleum, vlekkenverwijderaars, terpentine, was en wasverwijderaars moeten in heet water worden gewassen met een extra hoeveelheid wasmiddel voordat ze in de wasdroger worden gedroogd. Items zoals schuimrubber (latexschuim), douchemutsen, waterdichte textiel, artikelen met rubberen achterkant en kleding of kussens voorzien van schuimrubberen vulling mogen niet in de wasdroger worden gedroogd.
• Wasverzachters of soortgelijke producten mogen alleen worden gebruikt zoals gespecificeerd in de instructies van de productfabrikant.
• Verwijder alle objecten van items die een bron van brand kunnen zijn, zoals aanstekers of lucifers.
•
  Stop nooit een wasdroger voordat het einde van de droogcyclus is bereikt, tenzij alle items snel worden verwijderd en uitgespreid zodat de warmte kan worden afgevoerd.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voor elke onderhoudsbeurt.

VEILIGHEIDSINSTRUCTIES

INSTALLATIE

Brandgevaar / Ontvlambare materialen.

• Verwijder alle verpakkingsmateriaal.
• Installeer of gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die bij het apparaat zijn geleverd.
• Installeer het apparaat niet in een omgeving zonder luchtuitwisseling. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge mate van milieucompatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Wees voorzichtig dat u geen schade veroorzaakt aan het koelcircuit dat propaan bevat.
• Wees altijd voorzichtig bij het verplaatsen van het apparaat, omdat het zwaar is. Draag altijd veiligheidshandschoenen en gesloten schoeisel.
• Installeer of gebruik het apparaat niet waar de temperatuur lager kan zijn dan 5°C of hoger dan 35°C.
• De vloer waarop het apparaat moet worden geïnstalleerd, moet vlak, stabiel, hittebestendig en schoon zijn.
• Zorg ervoor dat er luchtcirculatie is tussen het apparaat en de vloer.
• Houd het apparaat altijd verticaal wanneer het wordt verplaatst.
• De achterkant van het apparaat moet tegen een muur worden geplaatst.
• Wanneer het apparaat in zijn permanente positie staat, controleer dan of het correct waterpas staat met behulp van een waterpas. Zo niet, pas dan de voeten dienovereenkomstig aan.

ELEKTRISCHE AANSLUITING

Brandgevaar en elektrische schok.

• Sluit de stekker pas aan op het stopcontact aan het einde van de installatie. Zorg ervoor dat de stekker na de installatie toegankelijk is.
•
  Dit apparaat is ontworpen om te worden geïnstalleerd / aangesloten op een aardingsaansluiting in het gebouw.
• Zorg ervoor dat de parameters op het typeplaatje overeenkomen met de elektrische waarden van de netvoeding.
• Gebruik altijd een correct geïnstalleerd geaard stopcontact.
• Gebruik geen multi-stekkeradapters en verlengkabels.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Raak het netsnoer of de stekker niet aan met natte handen.

GEBRUIK

Risico op letsel, elektrische schok, brand, brandwonden of schade aan het apparaat.

Brandgevaar / Ontvlambare materialen. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge mate van milieucompatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Wees voorzichtig dat u geen schade veroorzaakt aan het koelcircuit dat propaan bevat.

• Dit apparaat is uitsluitend bedoeld voor huishoudelijk (binnenshuis) gebruik.
• Droog geen beschadigde (gescheurde, gerafelde) items die vulling bevatten.
• Als wasgoed is gewassen met een vlekkenverwijderaar, voer dan een extra spoelcyclus uit voordat u een droogcyclus start.
• Droog alleen stoffen die geschikt zijn om in het apparaat te drogen. Volg de reinigingsinstructies op het etiket van het item.
• Drink of bereid geen voedsel met het gecondenseerde water/gedestilleerde water. Het kan gezondheidsproblemen veroorzaken bij mensen en huisdieren.
• Ga niet zitten of staan op de open deur van het apparaat.
• Droog geen druipende natte kleding in het apparaat.

ONDERHOUD EN REINIGING

Risico op letsel of schade aan het apparaat.

Brandgevaar / Ontvlambare materialen. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge mate van milieucompatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Wees voorzichtig dat u geen schade veroorzaakt aan het koelcircuit dat propaan bevat.

• Gebruik geen waterstraal en stoom om het apparaat te reinigen.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale reinigingsmiddelen. Gebruik geen schurende producten, schurende reinigingspads, oplosmiddelen of metalen voorwerpen.
• Wees voorzichtig bij het reinigen van het apparaat om schade aan het koelsysteem te voorkomen.

COMPRESSOR

Risico op schade aan het apparaat.

• De compressor en het bijbehorende systeem in de wasdroger is gevuld met een speciaal middel dat vrij is van fluor-chloor-koolwaterstoffen. Dit systeem moet dicht blijven. Beschadiging van het systeem kan lekkage veroorzaken.

SERVICE

• Neem contact op met het erkende servicecentrum om het apparaat te repareren.
• Gebruik uitsluitend originele reserveonderdelen.
• Met betrekking tot de lamp(en) in dit product en afzonderlijk verkochte reservelampen: deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te signaleren over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor kamerverlichting in huis.

VERWIJDEREN

Risico op letsel of verstikking.

Brandgevaar / Risico op materiële schade en schade aan het apparaat.

• Koppel het apparaat los van de elektrische en watertoevoer.
• Knip het netsnoer dicht bij het apparaat af en voer het af.
• Het apparaat bevat ontvlambaar gas (R290). Neem contact op met uw gemeente voor informatie over het correct afvoeren van het apparaat.
• Verwijder de deursluiting om te voorkomen dat kinderen of huisdieren in de trommel bekneld raken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zanussi ZDH87A2PW - Handleiding voor warmtepompdroger

Beschikbare talen
