Zanussi ZDH87A2PW - Manuel du Sèche-linge Pompe à Chaleur

DÉMARRAGE RAPIDE

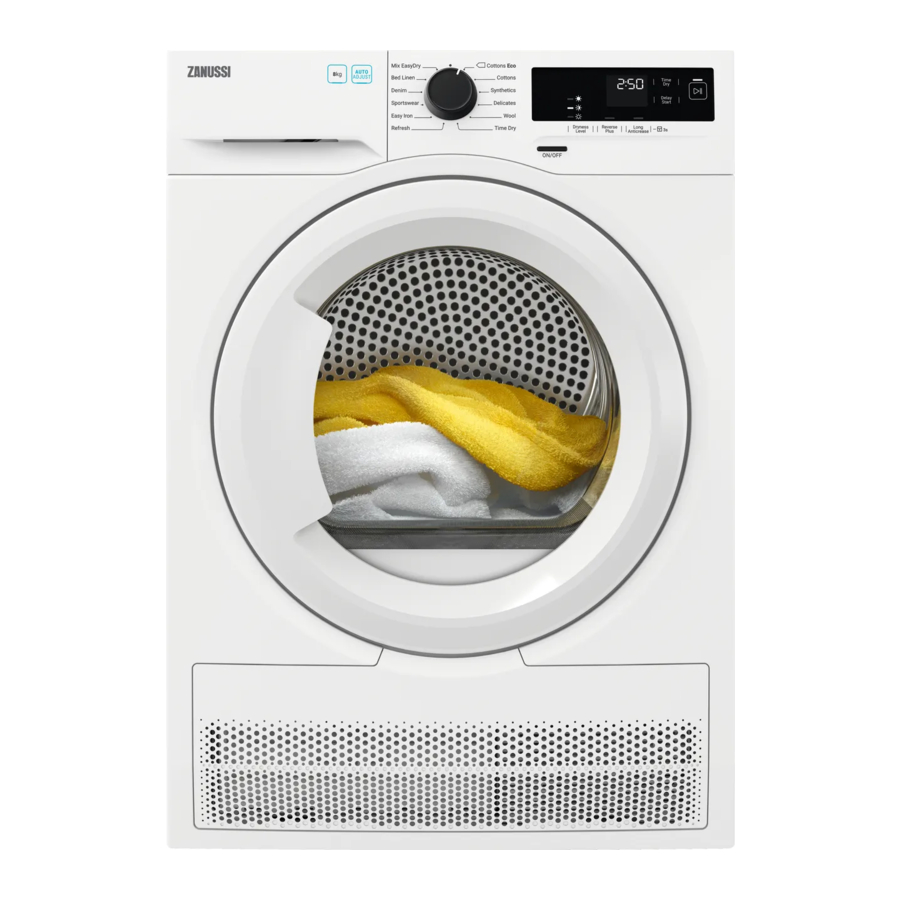

DESCRIPTION DU PRODUIT

1. Réservoir d'eau
2. Panneau de commande
3. Porte de l'appareil
4. Filtre
5. Plaque signalétique
6. Fentes de circulation d'air
7. Couvercle de l'échangeur de chaleur
8. Cache de l'échangeur de chaleur
9. Pieds réglables

Pour faciliter le chargement du linge ou l'installation, la porte est réversible. (voir la notice séparée).

PANNEAU DE COMMANDE

1. Sélecteur de programme et interrupteur RESET (Réinitialiser)
2. Afficheur
3. Bouton tactile Séchage Minuté
4. Bouton tactile Démarrer/Pause
5. Bouton tactile Départ Différé
6. Bouton tactile Anti-froissage Long
7. Bouton tactile Reverse Plus
8. Bouton tactile Niveau de Séchage
9. Bouton Marche/Arrêt

Appuyez sur les boutons tactiles avec votre doigt sur la zone du symbole ou du nom de l'option. Ne portez pas de gants lorsque vous utilisez le panneau de commande. Assurez-vous que le panneau de commande est toujours propre et sec.

Afficheur

Symbole sur l'afficheur	Description du symbole
	option de séchage minuté activée
	option de départ différé activée
	indicateur : vérifier l'échangeur de chaleur
	indicateur : nettoyer le filtre
	indicateur : vider le réservoir d'eau
	sécurité enfants activée
	sélection incorrecte ou sélecteur en position "Reset" (Réinitialiser)
	durée du programme
	durée du séchage minuté
	durée du départ différé

TABLEAU DES PROGRAMMES

Programme	Charge1)	Propriétés / Type de tissu2)
3)Coton Eco	8 kg	Cycle à utiliser pour sécher le coton jusqu'au niveau de séchage "prêt à ranger" (prêt à être rangé), avec une économie d'énergie maximale.	/
Coton	8 kg	Cycle défini pour sécher ensemble des articles en coton de différentes tailles / différents tissages.	/
Synthétiques	3,5 kg	Tissus synthétiques et mélangés.	/
Délicats	4 kg	Tissus délicats tels que la viscose, la rayonne, l'acrylique et leurs mélanges.	/
Laine	1 kg	Tissus en laine. Séchage délicat des lainages lavables. Retirer les articles immédiatement après la fin du programme.
Séchage Minuté	5 kg	Avec ce programme, vous pouvez utiliser l'option Séchage Minuté et régler la durée du programme. Le temps de séchage doit être adapté à la charge, par exemple 2h pour 5 kg de coton.	/
Rafraîchissement	1kg	Rafraîchissement des textiles entreposés.
Repassage Facile	1 kg (ou 5 chemises)	Tissus faciles d'entretien pour lesquels un minimum de repassage est nécessaire. Les résultats de séchage peuvent varier d'un type de tissu à l'autre. Secouez les articles avant de les mettre dans l'appareil. Une fois le programme terminé, retirez immédiatement les articles et placez-les sur un cintre.	/
Vêtements de sport	2 kg	Vêtements de sport, tissus fins et légers, microfibre, polyester.	/
Denim	4 kg	Vêtements de loisirs tels que jeans, pulls de différentes épaisseurs de matière (par exemple au niveau du col, des poignets et des coutures).	/
Linge de Lit	3kg	Linge de lit tel que draps simples et doubles, taies d'oreiller, housses de couette.	/
Mix EasyDry	3kg	Tissus en coton et synthétiques. Programme à basse température. Programme délicat avec air chaud.	/

1. Le poids maximal se réfère aux articles secs.
2. Pour la signification des symboles d'entretien des textiles, voir CONSEILS ET ASTUCES (HINTS AND TIPS): Préparation du linge (Preparing the laundry).
3. Le programme Coton Prêt à Ranger ECO est le "programme coton standard" (Standard cotton programme) conformément aux règlements britanniques sur l'écoconception et l'étiquetage énergétique (UK Ecodesign and Energy Labelling Regulations). Il convient au séchage du linge en coton normalement humide et c'est le programme le plus efficace en termes de consommation d'énergie pour le séchage du linge en coton humide.

OPTIONS

NIVEAU DE SÉCHAGE

Cette fonction permet d'augmenter le niveau de séchage du linge. Il y a 3 options :

• Extra Sec
• Prêt à ranger
• Prêt à repasser

REVERSE PLUS

Augmente la fréquence d'inversion du tambour pour réduire le vrillage et l'emmêlement des articles. Pour améliorer l'uniformité du résultat de séchage et aider à réduire les plis. Recommandé pour les articles grands ou longs (par exemple : draps, pantalons, robes longues).

LONG ANTICREASE

Prolonge la phase anti-froissage de 60 minutes à la fin du cycle de séchage. Cette fonction réduit les plis. Le linge peut être retiré pendant la phase anti-froissage.

SÉCHAGE MINUTÉ

Vous pouvez régler la durée du programme, d'un minimum de 10 minutes à un maximum de 2 heures. La durée requise est liée à la quantité de linge dans l'appareil.

Nous vous recommandons de définir une courte durée pour de petites quantités de linge ou pour un seul article.

RECOMMANDATION POUR LE SÉCHAGE MINUTÉ
10 - 20 min	action d'air froid uniquement (sans chauffage).
20 - 40 min	séchage supplémentaire pour améliorer le niveau de séchage après le cycle précédent.
>40 min	séchage complet de petites charges de linge jusqu'à 4 kg, bien essorées (>1200 tr/min).

SÉCHAGE MINUTÉ SUR PROGRAMME LAINE

Option adaptée au programme Laine pour ajuster le niveau de séchage final.

TABLEAU DES OPTIONS

Programmes1)	Niveau de séchage			Reverse Plus	Long Anticrease	Séchage minuté
Coton Eco
Coton
Synthétiques
Délicats
Laine						2)
Séchage minuté
Rafraîchir
Repassage facile
Vêtements de sport
Denim
Linge de lit
Mix EasyDry

1. Avec le programme, vous pouvez définir 1 ou plusieurs options. Pour les activer ou les désactiver, appuyez sur le bouton tactile correspondant.
2. Voir OPTIONS : Séchage minuté sur programme Laine

RÉGLAGES

1. Bouton tactile Séchage minuté
2. Bouton tactile Démarrer/Pause
3. Bouton tactile Départ différé
4. Bouton tactile Long Anticrease
5. Bouton tactile Reverse Plus
6. Bouton tactile Niveau de séchage

FONCTION SÉCURITÉ ENFANTS

Cette option empêche les enfants de jouer avec l'appareil pendant qu'un programme est en cours. Les boutons tactiles sont verrouillés.
Seul le bouton marche/arrêt est déverrouillé.

Activation de l'option sécurité enfants :

1. Appuyez sur le bouton marche/arrêt pour activer l'appareil.
2. Appuyez et maintenez enfoncé le bouton tactile (D) pendant quelques secondes.

L'indicateur de sécurité enfants s'allume.

Il est possible de désactiver l'option sécurité enfants pendant qu'un programme est en cours. Appuyez et maintenez enfoncés les mêmes boutons tactiles jusqu'à ce que l'indicateur de sécurité enfants s'éteigne. La fonction Sécurité enfants n'est pas disponible pendant 8 secondes après la mise en marche de l'appareil.

RÉGLAGE DE L'HUMIDITÉ RÉSIDUELLE DU LINGE

Chaque fois que vous entrez dans le mode "Réglage de l'humidité résiduelle du linge", le degré d'humidité résiduelle précédemment défini passera à la valeur suivante (par exemple, si précédemment défini à passera à ).

Pour modifier le degré d'humidité résiduelle par défaut :

1. Appuyez sur le bouton marche/arrêt pour activer l'appareil.
2. Utilisez le bouton de programme pour sélectionner n'importe quel programme.
3. Attendez environ 8 secondes.
4. Appuyez et maintenez enfoncés les boutons (F) et (E) simultanément.
   L'un de ces indicateurs s'allume :
   • le séchage maximal
   • le linge plus sec
   • le linge sec standard
5. Appuyez et maintenez enfoncés les boutons (F) et (E) à nouveau jusqu'à ce que l'indicateur du niveau correct s'allume.

Si l'affichage revient au mode normal (l'heure du programme sélectionné à l'étape 2. s'affichera), pendant le réglage du degré d'humidité résiduelle, appuyez et maintenez enfoncés les boutons (F) et (E) une fois de plus pour entrer dans le mode "Réglage de l'humidité résiduelle du linge" (le degré d'humidité résiduelle précédemment défini passera à la valeur suivante).

6. Après 5 s, l'affichage revient au mode normal.

INDICATEUR DU RÉSERVOIR D'EAU

Par défaut, l'indicateur du réservoir d'eau est activé. Il s'allume lorsque le programme est terminé ou lorsqu'il est nécessaire de vider le réservoir d'eau.

Si un kit de vidange est installé (accessoire supplémentaire), l'appareil vidange automatiquement l'eau du réservoir. Dans ce cas, nous vous recommandons de désactiver l'indicateur du réservoir d'eau.

Désactivation de l'indicateur du réservoir d'eau :

1. Appuyez sur le bouton marche/arrêt pour activer l'appareil.
2. Attendez environ 8 secondes.
3. Appuyez et maintenez enfoncés les boutons tactiles (E) et (D) simultanément.

L'affichage présente l'une de ces 2 configurations :

• L'affichage indique "Off" (Désactivé). Après 5 s, l'affichage revient au mode normal.
• L'affichage indique "On" (Activé). Après 5 s, l'affichage revient au mode normal.

SONNERIE ACTIVÉE/DÉSACTIVÉE

Pour désactiver ou activer les signaux acoustiques, appuyez et maintenez enfoncés pendant environ 2 secondes les boutons tactiles (A) et (C) simultanément.

AVANT LA PREMIÈRE UTILISATION

Les verrous arrière du tambour sont retirés automatiquement lors de la première activation du sèche-linge. Il est possible d'entendre un bruit.

Il est fortement recommandé de démarrer n'importe quel programme pour la première fois sans charge pendant quelques secondes afin de s'assurer que les verrous arrière du tambour sont correctement retirés.

Pour déverrouiller les verrous arrière du tambour :

1. Allumez l'appareil.
2. Sélectionnez n'importe quel programme.
3. Appuyez sur le bouton Démarrer/Pause.

Le tambour commence à tourner. Les verrous arrière du tambour sont automatiquement désactivés.

Si le tambour ne tourne toujours pas, veuillez libérer manuellement les verrous arrière du tambour (pour ce faire, veuillez utiliser la clé fournie).

Avant d'utiliser l'appareil pour sécher des articles :

• Nettoyez le tambour du sèche-linge avec un chiffon humide.
• Démarrez un programme d'une heure avec du linge humide.

Au début du cycle de séchage (les 3-5 premières minutes), il peut y avoir un niveau sonore légèrement plus élevé. Ceci est dû au démarrage du compresseur. C'est normal pour les appareils alimentés par compresseur tels que les réfrigérateurs et les congélateurs.

ODEUR INHABITUELLE

L'appareil est hermétiquement emballé. Après le déballage du produit, vous pouvez sentir une odeur inhabituelle. C'est normal pour les produits neufs.
L'appareil est construit à partir de plusieurs types de matériaux différents qui, ensemble, peuvent générer une odeur inhabituelle.
Avec le temps d'utilisation, après quelques cycles de séchage, l'odeur inhabituelle disparaît progressivement.

BRUITS

Différents bruits peuvent être entendus à différents moments pendant le cycle de séchage. Ce sont des bruits de fonctionnement parfaitement normaux.

Compresseur en fonctionnement.

Tambour en rotation.

Ventilateurs en fonctionnement.

Pompe en fonctionnement et transfert de condensation vers le réservoir.

UTILISATION QUOTIDIENNE

DÉMARRER UN PROGRAMME SANS DÉPART DIFFÉRÉ

1. Préparez le linge et chargez l'appareil.


Assurez-vous qu'en fermant la porte, le linge ne se coince pas entre la porte de l'appareil et le joint en caoutchouc.

2. Appuyez sur le bouton marche/arrêt pour activer l'appareil.
3. Sélectionnez le programme et les options adaptés au type de charge.

L'affichage indique la durée du programme.

Le temps de séchage réel dépendra du type de charge (quantité et composition), de la température ambiante et de l'humidité de votre linge après la phase d'essorage.

4. Appuyez sur le bouton tactile Start/Pause (Démarrer/Pause). Le programme démarre.

DÉMARRAGE DU PROGRAMME AVEC DÉPART DIFFÉRÉ

1. Sélectionnez le programme et les options adaptés au type de charge.
2. Appuyez à plusieurs reprises sur le bouton de départ différé jusqu'à ce que l'affichage indique la durée de départ différé souhaitée.

Vous pouvez différer le début d'un programme d'un minimum de 1 heure à un maximum de 20 heures.

3. Appuyez sur le bouton tactile Start/Pause (Démarrer/Pause).

L'affichage indique le compte à rebours du départ différé.
Une fois le compte à rebours terminé, le programme démarre.

MODIFIER UN PROGRAMME

1. Appuyez sur le bouton marche/arrêt pour désactiver l'appareil
2. Appuyez sur le bouton marche/arrêt pour activer l'appareil.
3. Sélectionnez le programme.

Alternativement :

1. Tournez le sélecteur sur la "Reset" (Réinitialiser) position.
2. Attendez 1 seconde. L'affichage indique .
3. Sélectionnez le programme.

À LA FIN DU PROGRAMME

Une fois le programme terminé :

• Un signal sonore intermittent retentit.
• L'affichage indique
• Les voyants Filter (Filtre) et Tank (Réservoir) s'allument.
• Le voyant Start/Pause (Démarrer/Pause) est allumé.

L'appareil continue à fonctionner avec la phase anti-froissage pendant environ 30 minutes ou plus si l'option Long Anticrease (Anti-froissage long) a été réglée (voir Option - Anti-froissage long).
La phase anti-froissage réduit les plis. Vous pouvez retirer le linge avant la fin de la phase anti-froissage. Pour de meilleurs résultats, nous vous recommandons de retirer le linge lorsque la phase est presque terminée ou terminée. Une fois la phase anti-froissage terminée :

• L'affichage indique toujours
• Les voyants Filter (Filtre) et Tank (Réservoir) s'allument.
• Le voyant Start/Pause (Démarrer/Pause) s'éteint.

1. Appuyez sur le bouton marche/arrêt pour désactiver l'appareil.
2. Ouvrez la porte de l'appareil.
3. Retirez le linge.
4. Fermez la porte de l'appareil.

Causes possibles de résultats de séchage insatisfaisants :

• Réglages du niveau de séchage par défaut inadéquats. Voir Réglage du niveau de séchage par défaut
• La température ambiante est trop basse ou trop élevée. La température ambiante optimale est comprise entre 18° et 25°C.

Nettoyez toujours le filtre et videz le bac à eau une fois le programme terminé.

FONCTION STAND-BY (VEILLE)

Pour réduire la consommation d'énergie, cette fonction désactive automatiquement l'appareil :

• Après 5 minutes si vous ne démarrez pas le programme.
• Après 5 minutes à partir de la fin du programme.

Le temps est réduit à 30 secondes si le sélecteur est pointé sur la "Reset" (Réinitialiser) position.

CONSEILS ET ASTUCES

PRÉPARATION DU LINGE

Très souvent, les vêtements après le cycle de lavage sont froissés et emmêlés.
Le séchage de vêtements froissés et emmêlés est inefficace.
Pour assurer une bonne circulation de l'air et un séchage uniforme, il est recommandé de secouer et de charger les vêtements un par un dans le sèche-linge.

Pour assurer un processus de séchage correct :

• Fermez les fermetures éclair.
• Fermez les attaches des housses de couette.
• Ne séchez pas les cravates ou les rubans lâches (par exemple, les rubans de tablier). Attachez-les avant de démarrer un programme.
• Retirez tous les objets des poches.
• Retournez les articles dont la couche intérieure est en coton. La couche de coton doit être tournée vers l'extérieur.
• Sélectionnez toujours le programme adapté au type de linge.
• Ne mélangez pas les couleurs claires et foncées.
• Utilisez un programme adapté aux cotons, jerseys et tricots pour réduire le rétrécissement.
• Ne dépassez pas la charge maximale indiquée dans les programmes ou affichée à l'écran.
• Séchez uniquement le linge adapté au sèche-linge. Reportez-vous à l'étiquette du tissu sur les articles.
• Ne séchez pas de grands et petits articles ensemble. Les petits articles peuvent être piégés à l'intérieur des grands articles et rester humides.
• Secouez les vêtements et tissus volumineux avant de les placer dans le sèche-linge. Ceci afin d'éviter les zones humides à l'intérieur du tissu après le cycle de séchage.

Étiquette du tissu	Description
	Le linge est adapté au sèche-linge.
	Le linge est adapté au sèche-linge à des températures plus élevées.
	Le linge est adapté au sèche-linge à basses températures uniquement.
	Le linge n'est pas adapté au sèche-linge.

ENTRETIEN ET NETTOYAGE

NETTOYAGE DU FILTRE

Évitez d'utiliser de l'eau pour nettoyer le filtre. Jetez plutôt les peluches dans la poubelle (évitez la dispersion des fibres plastiques dans l'environnement aquatique).

Pour obtenir les meilleures performances de séchage, nettoyez régulièrement le filtre, un filtre obstrué entraîne des cycles plus longs et une augmentation de la consommation d'énergie. Utilisez votre main pour nettoyer le filtre et, si nécessaire, un aspirateur.

5. ¹⁾


1. Si nécessaire, retirez les peluches du logement du filtre et du joint. Vous pouvez utiliser un aspirateur.

VIDER LE BAC À EAU

Vous pouvez utiliser l'eau du bac à eau comme alternative à l'eau distillée

NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR

Ne touchez pas la surface métallique à mains nues. Risque de blessure. Portez des gants de protection. Nettoyez délicatement pour éviter d'endommager la surface métallique.

NETTOYAGE DU CAPTEUR D'HUMIDITÉ

Risque d'endommagement du capteur d'humidité. N'utilisez pas de matériaux abrasifs ou de laine d'acier pour nettoyer le capteur.

Pour garantir les meilleurs résultats de séchage, l'appareil est équipé d'un capteur d'humidité métallique. Il est situé sur la face intérieure de la zone de la porte. Au fil du temps, la surface du capteur peut se salir, ce qui altère les performances de séchage. Nous recommandons de nettoyer le capteur au moins 3 ou 4 fois ou si vous constatez une baisse des performances de séchage.

Pour le nettoyer, vous pouvez utiliser le côté abrasif d'une éponge à vaisselle et un peu de vinaigre ou de savon à vaisselle.
Pour nettoyer le capteur :

1. Ouvrez la porte de chargement.
2. Nettoyez les surfaces du capteur d'humidité en essuyant la surface métallique plusieurs fois.


NETTOYAGE DU TAMBOUR

Débranchez l'appareil avant de le nettoyer.

Utilisez un détergent neutre standard pour nettoyer la surface intérieure du tambour et les aubes de brassage. Séchez les surfaces nettoyées avec un chiffon doux.

N'utilisez pas de matériaux abrasifs ou de laine d'acier pour nettoyer le tambour.

NETTOYAGE DU BANDEAU DE COMMANDE ET DU BOÎTIER

Utilisez un détergent neutre standard pour nettoyer le bandeau de commande et le boîtier.
Utilisez un chiffon humide pour nettoyer. Séchez les surfaces nettoyées avec un chiffon doux.

N'utilisez pas de produits de nettoyage pour meubles ni de produits de nettoyage susceptibles de provoquer de la corrosion.

NETTOYAGE DES FENTES D'AÉRATION

Utilisez un aspirateur pour retirer les peluches des fentes d'aération.

DÉPANNAGE

Se référer à la section Sécurité.

CODES D'ERREUR

L'appareil ne démarre pas ou s'arrête pendant le fonctionnement.
Essayez d'abord de trouver une solution au problème (voir le tableau). Si le problème persiste, contactez le Centre de service agréé.

Désactivez l'appareil avant d'effectuer toute vérification.

En cas de problèmes majeurs, des signaux acoustiques retentissent, l'écran affiche un code d'erreur et le bouton Start/Pause (Démarrer/Pause) peut clignoter en continu :

Code d'erreur	Cause possible	Solution
E5A	Moteur de l'appareil surchargé. Trop de linge ou linge coincé dans le tambour.	Le programme n'a pas été terminé. Retirez le linge du tambour, réglez le programme et redémarrez le cycle.
E97	Défaillance interne. Aucune communication entre les éléments électroniques de l'appareil.	Le programme ne s'est pas terminé correctement ou l'appareil s'est arrêté trop tôt. Éteignez et rallumez l'appareil. Si le code d'erreur réapparaît, contactez le Centre de service agréé.
EH0	L'alimentation secteur est instable.	Lorsque l'appareil affiche EH0, veuillez attendre que l'alimentation secteur soit stable, puis appuyez sur Démarrer (Démarrer). Si l'appareil met le cycle en pause sans aucune indication, appuyez sur Démarrer le cycle (Démarrer le cycle). Si l'avertissement persiste, vérifiez l'intégrité du cordon d'alimentation / de la prise ou de l'alimentation secteur.

Si l'écran affiche d'autres codes d'erreur, désactivez et activez l'appareil. Si le problème persiste, contactez le Centre de service agréé.
En cas de problème différent avec le sèche-linge, consultez le tableau ci-dessous pour des solutions possibles.

Problème	Solution possible
Vous ne pouvez pas activer l'appareil.	Assurez-vous que la fiche secteur est connectée à la prise secteur.
	Vérifiez le fusible dans le boîtier à fusibles (installation domestique).
Le tambour ne tourne pas.	Relâchez manuellement les verrous arrière du tambour (voir Avant la première utilisation).
Le programme ne démarre pas.	Appuyez sur Start/Pause (Démarrer/Pause).
	Assurez-vous que la porte de l'appareil est fermée.
La porte de l'appareil ne se ferme pas.	Assurez-vous que l'installation du filtre est correcte.
	Assurez-vous que le linge n'est pas coincé entre la porte de l'appareil et le joint en caoutchouc.
L'appareil s'arrête pendant le fonctionnement.	Assurez-vous que le réservoir d'eau est vide. Appuyez sur Start/Pause (Démarrer/Pause) pour redémarrer le programme.
	La charge est trop petite, augmentez la charge ou utilisez le programme Time Dry.
Le temps de cycle est trop long ou le résultat de séchage est insatisfaisant.1)	Assurez-vous que le poids du linge est adapté à la durée du programme.
	Assurez-vous que le filtre est propre.
	Le linge est trop mouillé. Essorez le linge à nouveau dans la machine à laver.
	Assurez-vous que la température ambiante est supérieure à +5°C et inférieure à +35°C. La température ambiante optimale est de 18°C à 25°C.
	Réglez le programme Time Dry ou Extra Dry.2)
L'écran affiche .	Si vous souhaitez définir un nouveau programme, désactivez et activez l'appareil.
	Assurez-vous que les options sont adaptées au programme.

1. Après un maximum de 5 heures, le programme se termine automatiquement.
2. Il peut arriver que certaines zones restent humides lors du séchage de grands articles (par exemple, des draps).

Si les résultats de séchage ne sont pas satisfaisants

• Le programme défini était incorrect.
• Le filtre est encrassé.
• L'échangeur de chaleur est encrassé.
• Il y avait trop de linge dans l'appareil.
• Le tambour est sale.
• Réglage incorrect du capteur de conductivité (Voir "Settings - Adjustment of the remaining laundry moisture degree" (Réglages - Réglage du degré d'humidité résiduelle du linge) pour un meilleur réglage).
• Les fentes d'entrée d'air sont encrassées.
• La température ambiante est trop basse ou trop élevée (température ambiante optimale 18°C à 25°C).

DONNÉES TECHNIQUES

Hauteur x Largeur x Profondeur	850 x 596 x 638 mm (maximal 662 mm)
Profondeur max. avec la porte de l'appareil ouverte	1107 mm
Largeur max. avec la porte de l'appareil ouverte	958 mm
Hauteur réglable	850 mm (+ 15 mm - réglage des pieds)
Volume du tambour	118 l
Volume de charge maximal	8 kg
Tension	230-240 V
Fréquence	50 Hz
Niveau de puissance acoustique	66 dB
Fusible nécessaire	13 A
Puissance totale	800 W
Classe d'efficacité énergétique	A++
Consommation d'énergie sur le programme coton standard à pleine charge. 1)	1,93 kWh
Consommation d'énergie sur le programme coton standard à charge partielle. 2)	1,08 kWh
Consommation d'énergie annuelle 3)	234,7 kWh
Consommation électrique en mode maintien 4)	0,50 W
Consommation électrique en mode arrêt 4)	0,50 W
Type d'utilisation	Domestique
Température ambiante autorisée	+ 5°C à + 35°C
Niveau de protection contre la pénétration de particules solides et d'humidité assuré par le capot de protection, sauf si l'équipement basse tension n'a aucune protection contre l'humidité	IPX4
Désignation du gaz	R290
Poids	0,140 kg

1. Avec référence à BS EN 61121. 8 kg de coton centrifugé à 1000 tr/min.
2. Avec référence à BS EN 61121. 4 kg de coton centrifugé à 1000 tr/min.
3. Consommation d'énergie par an en kWh, basée sur 160 cycles de séchage du programme coton standard à pleine charge et à charge partielle, et la consommation des modes basse puissance. La consommation d'énergie réelle par cycle dépendra de l'utilisation de l'appareil (conformément aux règlements britanniques sur l'écoconception et l'étiquetage énergétique).
4. Avec référence à BS EN 61121.

Les informations figurant dans le tableau ci-dessus sont conformes aux règlements britanniques sur l'écoconception et l'étiquetage énergétique.

DONNÉES DE CONSOMMATION

Programme	Essorage à / humidité résiduelle	Temps de séchage 1)	Consommation d'énergie 2)
Cotons Eco 8 kg
Cupboard Dry	1400 tr/min / 50%	145 min.	1,59 kWh
	1000 tr/min / 60%	178 min.	1,93 kWh
Cotons 8 kg
Iron Dry	1400 tr/min / 50%	110 min.	1,18 kWh
	1000 tr/min / 60%	140 min.	1,45 kWh
Cotons Eco 4 kg
Cupboard Dry	1400 tr/min / 50%	89 min.	0,90 kWh
	1000 tr/min / 60%	104 min.	1,08 kWh
Synthétiques 3,5 kg
Cupboard Dry	1200 tr/min / 40%	62 min.	0,59 kWh
	800 tr/min / 50%	81 min.	0,79 kWh

1. Pour les charges partielles, le temps de cycle est plus court et l'appareil consomme moins d'énergie.
2. Une température ambiante inappropriée et/ou un linge mal essoré peuvent prolonger le temps de cycle et augmenter la consommation d'énergie.

GUIDE RAPIDE

UTILISATION QUOTIDIENNE

1. Appuyez sur le bouton On/Off (Marche/Arrêt) pour allumer l'appareil.
2. Utilisez le sélecteur de programme pour choisir le programme.
3. En plus du programme, vous pouvez régler 1 ou plusieurs options spéciales. Pour activer ou désactiver une option, touchez le bouton correspondant.
4. Pour démarrer le programme, touchez le bouton Start/Pause (Démarrer/Pause).
5. L'appareil démarre.

NETTOYAGE DU FILTRE

À la fin de chaque cycle, le symbole du filtre apparaît sur l'écran et vous devez nettoyer le filtre.

TABLEAU DES PROGRAMMES

Programme	Charge 1)	Propriétés / Type de textile 2)
3) Cotons Eco	8 kg	Cycle à utiliser pour sécher le coton avec un niveau de séchage « prêt à ranger », avec une économie d'énergie maximale.	/
Coton	8 kg	Cycle défini pour sécher des articles en coton de différentes tailles / tissages différents.	/
Synthétiques	3,5 kg	Tissus synthétiques et mélangés.	/
Délicats	4 kg	Tissus délicats tels que la viscose, la rayonne, l'acrylique et leurs mélanges.	/
Laine	1 kg	Tissus en laine. Séchage délicat des lainages lavables. Retirez les articles immédiatement après la fin du programme.
Séchage Temporisé	5 kg	Avec ce programme, vous pouvez utiliser l'option Séchage Temporisé et définir la durée du programme. Le temps de séchage doit être adapté à la charge, par exemple 2h pour 5 kg de coton.	/
Rafraîchir	1kg	Rafraîchissement des textiles qui étaient stockés.
Repassage Facile	1 kg (ou 5 chemises)	Tissus faciles d'entretien pour lesquels un repassage minimal est nécessaire. Les résultats de séchage peuvent varier d'un type de tissu à l'autre. Secouez les articles avant de les mettre dans l'appareil. Une fois le programme terminé, retirez immédiatement les articles et mettez-les sur un cintre.	/
Vêtements de sport	2 kg	Vêtements de sport, tissus fins et légers, microfibres, polyester.	/
Jean	4 kg	Vêtements décontractés tels que jeans, sweat-shirts de différentes épaisseurs de matière (par exemple, au niveau du col, des poignets et des coutures).	/
Linge de lit	3kg	Linge de lit tel que draps simples et doubles, taies d'oreiller, housses de couette.	/
Mix Séchage Facile	3kg	Tissus en coton et synthétiques. Programme basse température. Programme délicat à air chaud.	/

1. Le poids maximal se réfère aux articles secs.
2. Pour la signification des symboles de tissu, voir CONSEILS ET ASTUCES : Préparation du linge.
3. Le Coton Prêt à ranger ECO est le "Standard cotton programme" (Programme coton standard) conformément aux réglementations britanniques en matière d'écoconception et d'étiquetage énergétique. Il convient au séchage du linge de coton humide normal et c'est le programme le plus efficace en termes de consommation d'énergie pour le séchage du linge de coton humide.

FICHE D'INFORMATION PRODUIT CONFORMÉMENT AUX RÉGLEMENTATIONS BRITANNIQUES EN MATIÈRE D'ÉCOCONCEPTION ET D'ÉTIQUETAGE ÉNERGÉTIQUE

Fiche d'information produit
Marque déposée	ZANUSSI
Modèle	ZDH87A2PW PNC916098959
Capacité nominale en kg	8
Sèche-linge à évacuation ou à condensation	À condensation
Classe d'efficacité énergétique	A++
Consommation d'énergie en kWh par an, basée sur 160 cycles de séchage du programme coton standard à pleine et partielle charge, et la consommation des modes basse consommation. La consommation d'énergie réelle par cycle dépendra de l'utilisation de l'appareil.	234,7
Sèche-linge automatique ou non-automatique	Automatique
Consommation d'énergie du programme coton standard à pleine charge en kWh	1,93
Consommation d'énergie du programme coton standard à charge partielle en kWh	1,08
Consommation électrique du mode arrêt en W	0,50
Consommation électrique du mode de maintien sous tension en W	0,50
Durée du mode de maintien sous tension en minutes	10
Le « programme coton standard » utilisé à pleine et partielle charge est le programme de séchage standard auquel se rapportent les informations figurant sur l'étiquette et la fiche ; ce programme convient au séchage du linge de coton humide normal et c'est le programme le plus efficace en termes de consommation d'énergie pour le coton.
Durée pondérée du programme « programme coton standard à pleine et partielle charge » en minutes	136
Durée du programme « programme coton standard à pleine charge » en minutes	178
Durée du programme « programme coton standard à charge partielle » en minutes	104
Classe d'efficacité de condensation sur une échelle de G (moins efficace) à A (plus efficace)	B
Efficacité moyenne de condensation du programme coton standard à pleine charge en pourcentage	81
Efficacité moyenne de condensation du programme coton standard à charge partielle en pourcentage	81
Efficacité de condensation pondérée pour le « programme coton standard à pleine et partielle charge »	81
Niveau de puissance acoustique en dB	66
Appareil encastrable O/N	Non

Les informations fournies dans le tableau ci-dessus sont conformes aux réglementations britanniques en matière d'écoconception et d'étiquetage énergétique.

PRÉOCCUPATIONS ENVIRONNEMENTALES

Recyclez les matériaux portant le symbole . Jetez l'emballage dans les conteneurs appropriés pour le recycler. Aidez à protéger l'environnement et la santé humaine en recyclant les déchets d'appareils électriques et électroniques. Ne jetez pas les appareils marqués du symbole avec les déchets ménagers. Retournez le produit à votre centre de recyclage local ou contactez votre mairie.

INFORMATIONS DE SÉCURITÉ

Avant de commencer l'installation et l'utilisation de cet appareil, lisez attentivement les instructions fournies. Le fabricant n'est pas responsable des blessures ou dommages résultant d'une installation ou d'une utilisation incorrecte. Conservez toujours les instructions dans un endroit sûr et accessible pour référence future.

Lisez les instructions fournies.

Risque d'incendie / Matériaux inflammables. L'appareil contient du gaz inflammable, du propane (R290), un gaz à haute compatibilité environnementale. Gardez les flammes et les sources d'ignition éloignées de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES

Risque de suffocation, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus.
• Les enfants âgés de 3 à 8 ans et les personnes atteintes de handicaps très étendus et complexes doivent être tenus éloignés de l'appareil, sauf en cas de surveillance continue.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil, sauf en cas de surveillance continue.
• Ne laissez pas les enfants jouer avec l'appareil.
• Gardez tous les emballages hors de portée des enfants et éliminez-les de manière appropriée. Gardez les détergents hors de portée des enfants.
• Gardez les enfants et les animaux domestiques éloignés de l'appareil lorsque la porte est ouverte.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, il doit être activé.
• Les enfants ne doivent pas effectuer le nettoyage et l'entretien de l'appareil par l'utilisateur sans surveillance.

SÉCURITÉ GÉNÉRALE

• Ne modifiez pas les spécifications de cet appareil.
• Si le sèche-linge est placé sur une machine à laver, utilisez le kit de superposition. Le kit de superposition, disponible auprès de votre revendeur agréé, ne peut être utilisé qu'avec l'appareil spécifié dans les instructions fournies avec l'accessoire. Lisez-le attentivement avant l'installation (reportez-vous à la notice d'installation).
• L'appareil peut être installé en pose libre ou sous un comptoir de cuisine avec un espace adéquat (reportez-vous à la notice d'installation).
• N'installez pas l'appareil derrière une porte verrouillable, une porte coulissante ou une porte avec charnière du côté opposé, ce qui empêcherait l'ouverture complète de la porte de l'appareil.
• L'ouverture de ventilation dans la base ne doit pas être couverte par un tapis, une moquette ou tout autre revêtement de sol.
•
  L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit régulièrement allumé et éteint par un fournisseur d'électricité.
• Connectez la fiche secteur à la prise secteur uniquement à la fin du processus d'installation.
• Assurez-vous que la fiche secteur est accessible après l'installation.
• Assurez une bonne ventilation de l'air dans la pièce où l'appareil est installé afin d'éviter le refoulement de gaz indésirables dans la pièce provenant d'appareils brûlant du gaz ou d'autres combustibles, y compris les feux ouverts.
•
  N'installez pas l'appareil dans un environnement sans échange d'air. L'appareil contient du gaz inflammable, du propane (R290), un gaz à haute compatibilité environnementale. Gardez les flammes et les sources d'ignition éloignées de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.
•
  Dans le logement de l'appareil ou dans la structure encastrée, maintenez l'ouverture de ventilation libre de toute obstruction.
•
  N'endommagez pas le circuit frigorifique.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son centre de service agréé ou des personnes de qualification similaire afin d'éviter tout risque électrique.
• Ne dépassez pas la charge maximale de 8 kg (reportez-vous au "Tableau des programmes").
• N'utilisez pas l'appareil si des articles ont été souillés par des produits chimiques industriels.
• Essuyez les peluches ou débris d'emballage qui se sont accumulés autour de l'appareil.
• Ne faites pas fonctionner l'appareil sans filtre.
• Nettoyez le filtre à peluches avant ou après chaque utilisation.
• Ne séchez pas d'articles non lavés dans le sèche-linge.
• Les articles qui ont été souillés par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, les cires et les décapants de cire doivent être lavés à l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-linge. Les articles tels que la mousse de caoutchouc (mousse de latex), les bonnets de douche, les textiles imperméables, les articles à dos en caoutchouc et les vêtements ou oreillers garnis de coussinets en mousse de caoutchouc ne doivent pas être séchés dans le sèche-linge.
• Les assouplissants, ou produits similaires, ne doivent être utilisés que conformément aux instructions du fabricant du produit.
• Retirez de tous les articles tout objet susceptible d'être une source d'inflammation, tel que des briquets ou des allumettes.
•
  N'arrêtez jamais un sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour dissiper la chaleur.
• Avant toute opération d'entretien, désactivez l'appareil et débranchez la fiche secteur de la prise.

INSTRUCTIONS DE SÉCURITÉ

INSTALLATION

Risque d'incendie / Matériaux inflammables.

• Retirez tout l'emballage.
• N'installez pas et n'utilisez pas un appareil endommagé.
• Suivez les instructions d'installation fournies avec l'appareil.
• N'installez pas l'appareil dans un environnement sans échange d'air. L'appareil contient du gaz inflammable, du propane (R290), un gaz à haute compatibilité environnementale. Gardez les flammes et les sources d'ignition éloignées de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.
• Faites toujours preuve de prudence lors du déplacement de l'appareil, car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• N'installez pas et n'utilisez pas l'appareil là où la température peut être inférieure à 5°C ou supérieure à 35°C.
• La surface au sol sur laquelle l'appareil doit être installé doit être plate, stable, résistante à la chaleur et propre.
• Assurez-vous qu'il y a une circulation d'air entre l'appareil et le sol.
• Gardez toujours l'appareil en position verticale lorsqu'il est déplacé.
• La surface arrière de l'appareil doit être placée contre un mur.
• Lorsque l'appareil est en position permanente, vérifiez s'il est correctement de niveau à l'aide d'un niveau à bulle. Si ce n'est pas le cas, ajustez les pieds en conséquence.

CONNEXION ÉLECTRIQUE

Risque d'incendie et de choc électrique.

• Connectez la fiche secteur à la prise secteur uniquement à la fin de l'installation. Assurez-vous que la fiche secteur est accessible après l'installation.
•
  Cet appareil est conçu pour être installé / connecté à une mise à la terre dans le bâtiment.
• Assurez-vous que les paramètres figurant sur la plaque signalétique sont compatibles avec les caractéristiques électriques de l'alimentation secteur.
• Utilisez toujours une prise antichoc correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Ne tirez pas sur le câble secteur pour déconnecter l'appareil. Tirez toujours sur la fiche secteur.
• Ne touchez pas le câble secteur ou la fiche secteur avec les mains mouillées.

UTILISATION

Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommages à l'appareil.

Risque d'incendie / Matériaux inflammables. L'appareil contient du gaz inflammable, du propane (R290), un gaz à haute compatibilité environnementale. Gardez les flammes et les sources d'ignition éloignées de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Cet appareil est destiné uniquement à un usage domestique (en intérieur).
• Ne séchez pas d'articles endommagés (déchirés, effilochés) contenant du rembourrage ou des garnitures.
• Si le linge a été lavé avec un détachant, effectuez un cycle de rinçage supplémentaire avant de commencer un cycle de séchage.
• Ne séchez que les tissus adaptés au séchage dans l'appareil. Suivez les instructions de nettoyage figurant sur l'étiquette de l'article.
• Ne buvez pas et ne préparez pas d'aliments avec l'eau condensée/l'eau distillée. Cela peut causer des problèmes de santé aux personnes et aux animaux domestiques.
• Ne vous asseyez pas et ne vous tenez pas debout sur la porte ouverte de l'appareil.
• Ne séchez pas de vêtements détrempés dans l'appareil.

ENTRETIEN ET NETTOYAGE

Risque de blessure ou de dommage à l'appareil.

Risque d'incendie / Matériaux inflammables. L'appareil contient du gaz inflammable, du propane (R290), un gaz à haute compatibilité environnementale. Gardez les flammes et les sources d'ignition éloignées de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• N'utilisez pas de jet d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux et humide. Utilisez uniquement des détergents neutres. N'utilisez pas de produits abrasifs, de tampons de nettoyage abrasifs, de solvants ou d'objets métalliques.
• Soyez prudent lors du nettoyage de l'appareil pour éviter d'endommager le système de refroidissement.

COMPRESSEUR

Risque de dommage à l'appareil.

• Le compresseur et son système dans le sèche-linge sont remplis d'un agent spécial exempt de fluorochloro-hydrocarbures. Ce système doit rester étanche. Tout dommage au système peut provoquer une fuite.

SERVICE

• Pour réparer l'appareil, contactez le centre de service agréé.
• Utilisez uniquement des pièces de rechange d'origine.
• Concernant la ou les lampes à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils ménagers, telles que la température, les vibrations, l'humidité, ou sont destinées à signaler des informations sur l'état de fonctionnement de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'habitation.

ÉLIMINATION

Risque de blessure ou de suffocation.

Risque d'incendie / Risque de dommages matériels et de dommages à l'appareil.

• Débranchez l'appareil des alimentations électrique et en eau.
• Coupez le câble d'alimentation électrique près de l'appareil et mettez-le au rebut.
• L'appareil contient du gaz inflammable (R290). Contactez votre autorité municipale pour obtenir des informations sur la manière de jeter correctement l'appareil.
• Retirez le loquet de la porte pour éviter que des enfants ou des animaux domestiques ne soient piégés dans le tambour.

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Zanussi ZDH87A2PW - Manuel du Sèche-linge Pompe à Chaleur

Les langues disponibles
