GIGABYTE A520I AC Kılavuzu

İçerikler

Anakart Revizyonunuzu Tanımlama

Anakartınızdaki revizyon numarası şu şekilde görünür: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncelmeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:
Anakart Revizyonunuzu Tanımlama - Örnek

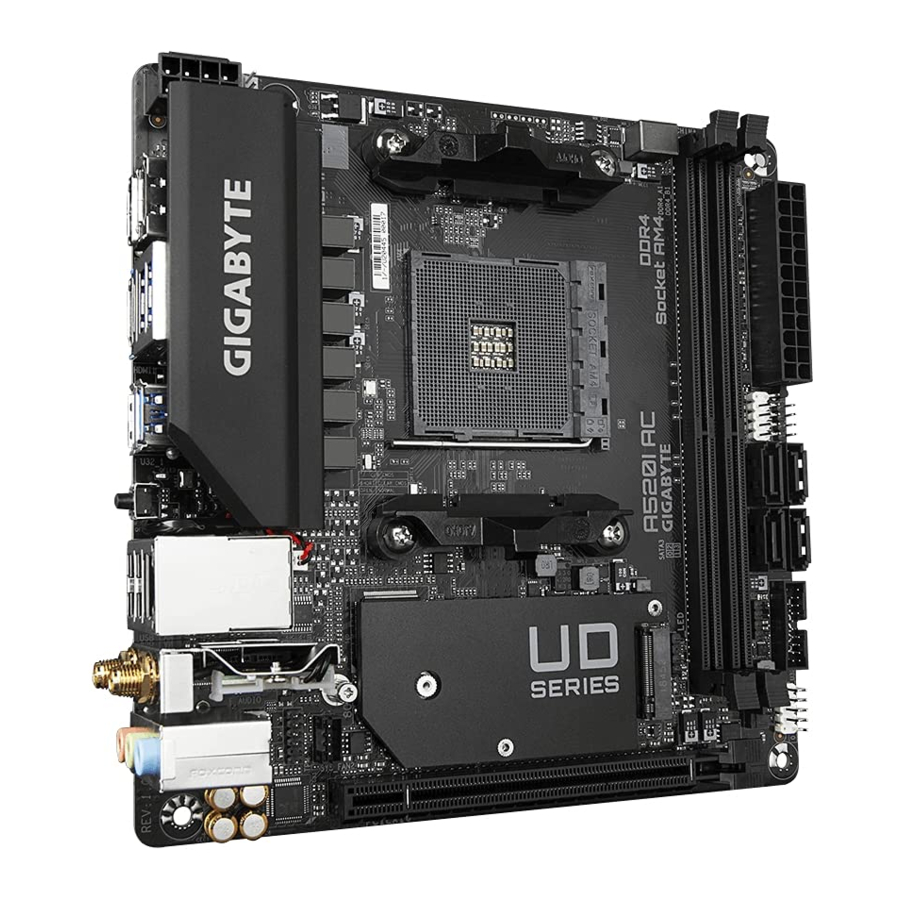

A520I AC Anakart Düzeni

Anakart Düzeni

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

  • Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
  • Kurulumdan önce, satıcınız tarafından sağlanan anakart S/N (Seri Numarası) etiketini veya garanti etiketini çıkarmayın veya kırmayın. Bu etiketler garanti doğrulaması için gereklidir.
  • Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce daima güç kablosunu prizden çekerek AC gücünü kesin.
  • Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
  • Anakartı tutarken, herhangi bir metal uca veya konektöre dokunmaktan kaçının.
  • Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken bir elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için bir metal nesneye dokunun.
  • Anakartı takmadan önce, lütfen bir antistatik pedin üzerine veya bir elektrostatik koruyucu kabın içine yerleştirin.
  • Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapalı olduğundan emin olun.
  • Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
  • Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
  • Anakartın zarar görmesini önlemek için vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
  • Anakart üzerinde veya bilgisayar kasası içinde kalan vida veya metal bileşen olmadığından emin olun.
  • Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
  • Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama yerleştirmeyin.
  • Kurulum işlemi sırasında bilgisayarın gücünü açmak, sistem bileşenlerine zarar verebileceği gibi kullanıcıya da fiziksel zarar verebilir.
  • Herhangi bir kurulum adımı hakkında emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
  • Bir adaptör, uzatma güç kablosu veya uzatma kablosu kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU
  • AMD Soket AM4, desteklenenler:
    AMD Ryzen ™ 5000 Serisi İşlemciler/
    AMD Ryzen ™ 5000 G-Serisi İşlemciler/
    AMD Ryzen ™ 4000 G-Serisi İşlemciler/
    AMD Ryzen ™ 3000 Serisi İşlemciler
    (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Yonga Seti
  • AMD A520
Bellek
  • 64 GB'a kadar (32 GB tek DIMM kapasitesi) sistem belleğini destekleyen 2 x DDR4 DIMM soketi
  • DDR4 3200/2933/2667/2400/2133 MT/s bellek modülleri için destek
  • Çift kanal bellek mimarisi
  • ECC Olmayan arabellekli DIMM 1Rx8/2Rx8 bellek modülleri için destek (ECC olmayan modda çalışır)
  • ECC Olmayan arabellekli DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri için destek
  • Extreme Memory Profile (XMP) bellek modülleri için destek
    (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Yerleşik Grafik
  • AMD Ryzen ™ 5000 G-Serisi/4000 G-Serisi İşlemcilerde tümleşik:
    • x DisplayPort bağlantı noktası, maksimum 5120x2880@60 Hz çözünürlüğü destekler
      * DisplayPort 1.4 sürümü, HDCP 2.3 ve HDR için destek.
    • x HDMI bağlantı noktası, maksimum 4096x2160@60 Hz çözünürlüğü destekler
      * HDMI 2.1 sürümü, HDCP 2.3 ve HDR için destek.
  • Aynı anda 3 ekrana kadar destek
  • Maksimum 16 GB paylaşımlı bellek
Ses
  • Realtek® ses CODEC'i
  • Yüksek Tanımlı Ses
  • 2/4/5.1/7.1 kanal
    * Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanal ses yapılandırmak için ses ayarları için ses yazılımına erişin.
LAN
  • Realtek® GbE LAN çipi (1 Gbps/100 Mbps/10 Mbps)
Kablosuz İletişim Modülü
  • Intel® Wi-Fi AC 3168 (PCB rev. 1.0/1.2/1.3 için)/
    Intel® Wi-Fi AC 9260 (PCB rev. 1.1 için)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (PCB rev. 1.4 için)
    WIFI 802.11a/b/g/n/ac, 2.4/5 GHz Çift Bant desteği
    • BLUETOOTH 4.2
    • 11ac kablosuz standardı ve 433 Mbps'ye kadar veri hızı için destek
      * Gerçek veri hızı, ortama ve ekipmana bağlı olarak değişebilir.
Genişletme Yuvaları
  • CPU'da tümleşik:
    • 1 x PCI Express x16 yuvası, PCIe 3.0'ı destekler ve x16'da çalışır
Depolama Arayüzü
  • CPU'da tümleşik:
    • 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2260/2280 SATA ve PCIe 3.0 x4/ x2 SSD desteği)
  • Yonga Seti:
    • 4 x SATA 6Gb/s konektörü
  • RAID 0, RAID 1 ve RAID 10 için destek
USB
  • CPU'da tümleşik:
    • Arka panelde 4 x USB 3.2 Gen 1 bağlantı noktası
  • Yonga Seti:
    • Dahili USB başlığı aracılığıyla kullanılabilen 2 x USB 3.2 Gen 1 bağlantı noktası
    • 4 x USB 2.0/1.1 bağlantı noktası (arka panelde 2 bağlantı noktası, dahili USB başlığı aracılığıyla kullanılabilen 2 bağlantı noktası)
Dahili Konektörler

1 1 x 24-pin ATX ana güç konektörü

1 x 8-pin ATX 12V güç konektörü

1 x CPU fan başlığı

2 x sistem fan başlığı

1 x adreslenebilir LED şerit başlığı

1 x RGB LED şerit başlığı

1 x M.2 Soket 3 konektörü

4 x SATA 6Gb/s konektörü

1 x ön panel başlığı

1 x ön panel ses başlığı

1 x hoparlör başlığı

1 x USB 3.2 Gen 1 başlığı

1 x USB 2.0/1.1 başlığı

1 x Güvenilir Platform Modülü (TPM) başlığı (yalnızca GC-TPM2.0_S modülü için 2x6 pin)

1 x seri bağlantı noktası başlığı

1 x Clear CMOS atlama teli
Arka Panel Konektörleri

1 1 x DisplayPort

2 x HDMI bağlantı noktası

4 x USB 3.2 Gen 1 bağlantı noktası

2 x USB 2.0/1.1 bağlantı noktası

1 x Q-Flash Plus düğmesi

1 x RJ-45 bağlantı noktası

2 x SMA anten konektörü (1T1R)

3 x ses jakı
G/Ç Denetleyicisi
  • iTE® G/Ç Denetleyici Çipi
Donanım İzleme
  • Voltaj algılama
  • Sıcaklık algılama
  • Fan hızı algılama
  • Aşırı ısınma uyarısı
  • Fan arızası uyarısı
  • Fan hızı kontrolü
    * Fan hızı kontrol fonksiyonunun desteklenip desteklenmeyeceği, taktığınız fana bağlı olacaktır.
BIOS
  • 1 x 128 Mbit flaş
  • Lisanslı AMI UEFI BIOS kullanımı
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler
  • APP Center için destek
    * APP Center'daki kullanılabilir uygulamalar anakart modeline göre değişebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine göre değişebilir.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Q-Flash için destek
  • Q-Flash Plus için destek
  • Xpress Install için destek
Birlikte Verilen Yazılım
  • Norton® Internet Security (OEM sürümü)
  • LAN bant genişliği yönetim yazılımı
İşletim Sistemi
  • Windows 11 64-bit için destek
  • Windows 10 64-bit için destek
Form Faktörü
  • Mini-ITX Form Faktörü; 17,0 cm x 17,0 cm

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin herhangi bir değişiklik yapma hakkını saklı tutar.
CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki HİZMET/DESTEK\Yardımcı Program sayfasını ziyaret edin.

CPU'nun Takılması

warning CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

  • Anakartın CPU'yu desteklediğinden emin olun.
    (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
  • Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
  • CPU'nun bir numaralı pimini bulun. CPU yanlış yönlendirilirse takılamaz.
  • CPU'nun yüzeyine eşit ve ince bir termal gres tabakası uygulayın.
  • CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU aşırı ısınabilir ve hasar görebilir.
  • CPU ana frekansını CPU özelliklerine göre ayarlayın. Sistem veri yolu frekansının, çevre birimleri için standart gereksinimleri karşılamadığı için donanım özelliklerinin ötesine ayarlanması önerilmez. Frekansı standart özelliklerin ötesine ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'nun Takılması
CPU soketi kilitleme kolunu tamamen kaldırın. CPU soketinin ve CPU'nun bir numaralı pimini (küçük bir üçgenle belirtilir) bulun. CPU soketine yerleştirildikten sonra, bir parmağınızı CPU'nun ortasına koyun, kilitleme kolunu indirin ve tamamen kilitli konuma mandallayın.
CPU'nun Takılması
warning CPU soketi kilitleme kolu kaldırılmadan CPU'yu CPU soketine zorlamayın, aksi takdirde CPU ve CPU soketi hasar görebilir.

Belleğin Takılması

warning Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

  • Anakartın belleği desteklediğinden emin olun. Aynı kapasitede, markada, hızda ve yongalarda bellek kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
  • Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
  • Bellek modüllerinde hataya dayanıklı bir tasarım bulunur. Bir bellek modülü yalnızca tek yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart iki bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS belleğin özelliklerini ve kapasitesini otomatik olarak algılar. Çift Kanal bellek modunun etkinleştirilmesi, orijinal bellek bant genişliğini iki katına çıkarır.
İki bellek soketi iki kanala bölünmüştür ve her kanalda aşağıdaki gibi bir bellek soketi bulunur:

  • Kanal A: DDR4_A1
  • Kanal B: DDR4_B1

CPU sınırlamaları nedeniyle, Çift Kanal modunda belleği takmadan önce aşağıdaki yönergeleri okuyun.

  1. Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
  2. İki bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasitede, markada, hızda ve yongalarda bellek kullanılması önerilir.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Genişletme Kartı Takma

warning Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

  • Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
  • Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Bağlantıları

Arka Panel Bağlantıları Genel Bakış

  1. DisplayPort (Not 1)
    DisplayPort, çift yönlü ses iletimini destekleyerek yüksek kaliteli dijital görüntüleme ve ses sağlar. DisplayPort, DPCP ve HDCP 2.3 içerik koruma mekanizmalarını destekleyebilir. Blu-ray UHD oynatma için Rec. 2020 (Geniş Renk Gamı) ve Yüksek Dinamik Aralığı (HDR) destekleyen gelişmiş görseller sunar. DisplayPort destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Not: DisplayPort Teknolojisi maksimum 5120x2880@60 Hz çözünürlüğü destekleyebilir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
  2. HDMI Bağlantı Noktası (Not 1)

    HDMI bağlantı noktası HDCP2.3 uyumludur ve DolbyTrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192 KHz/24 bit 7.1 kanallı LPCM ses çıkışına kadar destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@60 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
    bilgi
    • Üçlü ekran yapılandırması ayarlamak için, öncelikle işletim sistemine anakart sürücülerini yüklemelisiniz.
    • DisplayPort/HDMI cihazını kurduktan sonra, varsayılan ses çalma cihazını DisplayPort/HDMI olarak ayarladığınızdan emin olun. (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)
  3. USB 3.2 Gen 1 Bağlantı Noktası
    USB 3.2 Gen 1 bağlantı noktası, USB 3.2 Gen 1 spesifikasyonunu destekler ve USB 2.0 spesifikasyonu ile uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
  4. USB 3.2 Gen 1 Bağlantı Noktası (Q-Flash Plus Bağlantı Noktası)
    USB bağlantı noktası, USB 3.2 Gen 1 spesifikasyonunu destekler. Bu bağlantı noktasını USB cihazları için kullanın. Q-Flash Plus (Not 2) kullanmadan önce, USB flash sürücüyü öncelikle bu bağlantı noktasına taktığınızdan emin olun.
    uyarı
    • Arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
    • Kabloyu çıkarırken, konektörden düz bir şekilde çekin. Kablo konektörünün içinde elektriksel kısa devre oluşmasını önlemek için onu yandan yana sallamayın.
  5. Q-Flash Plus Düğmesi (Not 2)
    Q-Flash Plus, sisteminiz kapalıyken (S5 kapatma durumu) BIOS'u güncellemenizi sağlar. En son BIOS'u bir USB başparmak sürücüsüne kaydedin ve Q-Flash Plus bağlantı noktasına takın ve ardından basitçe Q-Flash Plus düğmesine basarak BIOS'u otomatik olarak flashlayabilirsiniz. BIOS eşleştirme ve flaşlama etkinlikleri başladığında QFLED yanıp söner ve ana BIOS flaşlaması tamamlandığında yanıp sönmeyi durdurur.
  6. RJ-45 LAN Bağlantı Noktası
    Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

    Hız LED'i:
    Durum Açıklama
    Turuncu 1 Gbps veri hızı
    Yeşil 100 Mbps veri hızı
    Kapalı 10 Mbps veri hızı

    Etkinlik LED'i:

    Durum Açıklama
    Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor
    Kapalı Veri iletimi veya alımı gerçekleşmiyor
  7. USB 2.0/1.1 Bağlantı Noktası
    USB bağlantı noktası, USB 2.0/1.1 spesifikasyonunu destekler. Bu bağlantı noktasını USB cihazları için kullanın.
  8. SMA Anten Konektörleri (1T1R)
    Bir anten bağlamak için bu konektörü kullanın.
    bilgi Daha iyi sinyal alımı için antenleri anten konektörlerine sıkın ve ardından antenleri doğru şekilde hedefleyin.
  9. Hat Girişi/Arka Hoparlör Çıkışı (Mavi)
    Hat girişi jakı. Optik sürücü, walkman vb. gibi hat girişi cihazları için bu ses jakını kullanın.
  10. Hat Çıkışı/Ön Hoparlör Çıkışı (Yeşil)
    Hat çıkışı jakı.
  11. Mikrofon Girişi/Merkez/Subwoofer Hoparlör Çıkışı (Pembe)
    Mikrofon girişi jakı.
    Ses Jakı Yapılandırmaları:
    Jak Kulaklık/ 2 kanallı 4 kanallı 5.1 kanallı 7.1 kanallı
    1. Hat Girişi/Arka Hoparlör Çıkışı
    		 ✓ ✓ ✓
    1. Hat Çıkışı/Ön Hoparlör Çıkışı
    		 ✓ ✓ ✓ ✓
    1. Mikrofon Girişi/Merkez/Subwoofer Hoparlör Çıkışı
    		 ✓ ✓
    Ön Panel Hat Çıkışı/Yan Hoparlör Çıkışı ✓

    bilgi Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için, ses ayarları için ses yazılımına erişin.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

(Not 1) Yalnızca AMD Ryzen™ 5000 G Serisi/4000 G Serisi İşlemciler için.
(Not 2) Q-Flash Plus işlevini etkinleştirmek için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" web sayfasını ziyaret edin.

Dahili Bağlantı Elemanları

Dahili Bağlantı Elemanlarına Genel Bakış

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

uyarı Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

  • Öncelikle cihazlarınızın bağlamak istediğiniz bağlantı elemanlarıyla uyumlu olduğundan emin olun.
  • Cihazları kurmadan önce cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
  • Cihazı kurduktan sonra ve bilgisayarı açmadan önce cihaz kablosunun anakart üzerindeki bağlantı elemanına güvenli bir şekilde takıldığından emin olun.

1/2). ATX_12V/ATX (2x4 12V Güç Bağlantı Elemanı ve 2x12 Ana Güç Bağlantı Elemanı)
Güç bağlantı elemanının kullanımıyla, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli miktarda kararlı güç sağlayabilir. Güç bağlantı elemanını bağlamadan önce öncelikle güç kaynağının kapalı olduğundan ve tüm cihazların düzgün bir şekilde takıldığından emin olun. Güç bağlantı elemanı hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç bağlantı elemanına doğru yönde bağlayın.
12V güç bağlantı elemanı temel olarak CPU'ya güç sağlar. 12V güç bağlantı elemanı bağlanmazsa, bilgisayar başlamaz.
bilgi Genişletme gereksinimlerini karşılamak için, yüksek güç tüketimine dayanabilen bir güç kaynağı kullanılması önerilir (500W veya daha yüksek). Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç kararsız veya başlatılamayan bir sistem olabilir.

ATX_12V:

Pin No. Tanım
1 GND (Yalnızca 2x4 pimli 12V için)
2 GND (Yalnızca 2x4 pimli 12V için)
3 GND
4 GND
5 +12V (Yalnızca 2x4 pimli 12V için)
6 +12V (Yalnızca 2x4 pimli 12V için)
7 +12V
8 +12V


ATX:

Pin No. Tanım
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Güç İyi
9 5VSB (bekleme +5V)
10 +12V
11 +12V (Yalnızca 2x12 pimli ATX için)
12 3.3V (Yalnızca 2x12 pimli ATX için)
13 3.3V
14 -12V
15 GND
16 PS_ON (yumuşak Açma/Kapama)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Yalnızca 2x12 pimli ATX için)
24 GND (Yalnızca 2x12 pimli ATX için)

3/4). CPU_FAN/SYS_FAN1/2 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pimlidir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah bağlantı elemanı kablosu toprak kablosudur). Hız kontrol işlevi, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir. Optimum ısı dağılımı için, kasanın içine bir sistem fanı takılması önerilir.

Pin No. Tanım
1 GND
2 Gerilim Hızı Kontrolü
3 Algılama
4 PWM Hızı Kontrolü

uyarı

  • CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistem kilitlenebilir.
  • Bu fan başlıkları, yapılandırma atlama bloğu değildir. Başlıklara bir atlama başlığı yerleştirmeyin.
  1. D_LED (Adreslenebilir LED Şerit Başlığı)
    Bu başlık, maksimum 5A (5V) güç değerine ve maksimum 1000 LED sayısına sahip standart bir 5050 adreslenebilir LED şeridini bağlamak için kullanılabilir.
    Pin No. Tanım
    1 V (5V)
    2 Veri
    3 Pin Yok
    4 GND

    Adreslenebilir LED şeridinizi başlığa bağlayın. LED şeridinin güç pimi (fiş üzerindeki bir üçgenle işaretlenmiştir), adreslenebilir LED şerit başlığının Pin 1'ine bağlanmalıdır. Yanlış bağlantı, LED şeridine zarar verebilir.

  2. LED_C (RGB LED Şerit Başlığı)
    Bu başlık, maksimum 2A (12V) güç değerine ve maksimum 2m uzunluğa sahip standart bir 5050 RGB LED şeridini (12V/G/R/B) bağlamak için kullanılabilir.
    Pin No. Tanım
    1 12V
    2 G
    3 R
    4 B

    RGB LED şeridinizi başlığa bağlayın. LED şeridinin güç pimi (fiş üzerindeki bir üçgenle işaretlenmiştir), bu başlığın Pin 1'ine (12V) bağlanmalıdır. Yanlış bağlantı, LED şeridine zarar verebilir.
    bilgi LED şeridinin ışıklarını nasıl açıp kapatacağınız hakkında bilgi için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" web sayfasına bakın.
    uyarı Cihazları kurmadan önce cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.

  3. SATA3 0/1/2/3 (SATA 6Gb/sn Bağlantı Elemanları)
    SATA bağlantı elemanları SATA 6Gb/sn standardına uygundur ve SATA 3Gb/sn ve SATA 1,5Gb/sn standardıyla uyumludur. Her bir SATA bağlantı elemanı tek bir SATA cihazını destekler. SATA bağlantı elemanları RAID 0, RAID 1 ve RAID 10'u destekler. Bir RAID dizisini yapılandırma talimatları için "Bir RAID Setini Yapılandırma" bölümüne bakın.
    Pin No. Tanım
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Soket 3 Bağlantı Elemanı)
    M.2 bağlantı elemanı M.2 SATA SSD'lerini veya M.2 PCIe SSD'lerini destekler ve RAID yapılandırmasını destekler. Bir M.2 PCIe SSD'sinin bir SATA sabit sürücüsüyle bir RAID seti oluşturmak için kullanılamayacağını lütfen unutmayın. Bir RAID dizisini yapılandırma talimatları için "Bir RAID Setini Yapılandırma" bölümüne bakın.

    Bir M.2 SSD'sini M.2 bağlantı elemanına doğru şekilde takmak için aşağıdaki adımları izleyin.
    1. Isı emici üzerindeki vidayı sökmek için bir tornavida kullanın ve ardından önce ısı emiciyi çıkarın.
    2. Takılacak M.2 SSD'si için uygun montaj deliğini bulun ve ardından önce yükselticiyi sıkın. M.2 SSD'sini M.2 bağlantı elemanına açılı olarak takın.
    3. M.2 SSD'sine bastırın ve ardından vidayla sabitleyin. Isı emiciyi değiştirin ve orijinal deliğe sabitleyin.
      bilgi Takılacak M.2 SSD'si için uygun deliği seçin ve vidayı ve yükselticiyi yeniden sıkın.
  5. F_PANEL (Ön Panel Başlığı)
    Kasa üzerindeki güç düğmesini, sıfırlama düğmesini ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
    • PLED (Güç LED'i):
      Sistem Durumu LED
      S0 Açık
      S3/S4/S5 Kapalı

      Şasi ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner.

    • PW (Güç Düğmesi):
      Şasi ön panelindeki güç düğmesine bağlanır. Güç düğmesini kullanarak sisteminizi kapatma yöntemini yapılandırabilirsiniz ("BIOS Ayarı," "Ayarlar\Platform Gücü" bölümüne bakın).
    • HD (Sabit Sürücü Etkinlik LED'i):
      Şasi ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
    • RES (Sıfırlama Düğmesi):
      Şasi ön panelindeki sıfırlama düğmesine bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştirilemezse bilgisayarı yeniden başlatmak için sıfırlama düğmesine basın.
    • NC: Bağlantı yok.
      bilgi Ön panel tasarımı şasiye göre değişebilir. Bir ön panel modülü temel olarak güç düğmesi, sıfırlama düğmesi, güç LED'i, sabit sürücü etkinlik LED'i vb.'den oluşur. Şasi ön panel modülünüzü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.
  6. F_AUDIO (Ön Panel Ses Başlığı)
    Ön panel ses başlığı, Yüksek Tanımlı sesi (HD) destekler. Şasi ön panel ses modülünüzü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta zarar görmesine neden olabilir.
    Pin No. Tanım
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 MIC Detection
    7 SENSE_SEND
    8 No Pin
    9 Head Phone L
    10 Head Phone Detection

    bilgi Bazı kasalar, her kabloda tek bir fiş yerine ayrılmış konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen şasi üreticisine başvurun.

  7. SPEAKER (Hoparlör Başlığı)
    Şasi ön panelindeki hoparlöre bağlanır. Sistem, bir bip kodu vererek sistem başlatma durumunu bildirir. Sistem başlatılırken herhangi bir sorun tespit edilmezse tek bir kısa bip sesi duyulacaktır.
    Pin No. Tanım
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (USB 3.2 Gen 1 Başlığı)
    Bu başlık, USB 3.2 Gen 1 ve USB 2.0 özelliklerine uygundur ve iki adet USB bağlantı noktası sağlayabilir. İki adet USB 3.2 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.
    Pin No. Tanım
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 No Pin
  9. F_USB1 (USB 2.0/1.1 Başlığı)
    Bu başlık, USB 2.0/1.1 özelliklerine uygundur. Her bir USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki adet USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.
    Pin No. Tanım
    1 Power (5V)
    2 Power (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 No Pin
    10 NC

    uyarı USB braketini takmadan önce, USB braketine zarar gelmesini önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.

  10. COM (Seri Bağlantı Noktası Başlığı)
    COM başlığı, isteğe bağlı bir COM bağlantı noktası kablosu aracılığıyla bir adet seri bağlantı noktası sağlayabilir. İsteğe bağlı COM bağlantı noktası kablosunu satın almak için lütfen yerel satıcınıza başvurun.
    Pin No. Tanım
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 No Pin
  11. TPM (Güvenilir Platform Modülü Başlığı)
    Bu başlığa bir TPM (Güvenilir Platform Modülü) bağlayabilirsiniz.
    Pin No. Tanım
    1 LAD0
    2 VCC3
    3 LAD1
    4 No Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (CMOS'u Temizleme Jumper'ı)
    BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, birkaç saniye boyunca iki pine tornavida gibi metal bir nesneyle dokunun.
    Açık: Normal
    Kısa: CMOS Değerlerini Temizle
    uyarı
    • CMOS değerlerini temizlemeden önce her zaman bilgisayarınızı kapatın.
    • Sistemi yeniden başlattıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın ("BIOS Ayarı" bölümüne bakın).
  13. BAT (Pil)
    Pil, bilgisayar kapalıyken CMOS'deki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) korumak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.
    Pili çıkararak CMOS değerlerini temizleyebilirsiniz:
    1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
    2. Pil kablosunu pil kablosu başlığından çıkarın ve bir dakika bekleyin.
    3. Pil kablosunu takın.
    4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

    Pin No. Tanım
    1 (+) RTC Power
    2 (-) GND

    uyarı

    • Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
    • Pili eşdeğer bir pille değiştirin. Pil yanlış bir modelle değiştirilirse cihazlarınıza zarar gelebilir.
    • Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
    • Kullanılmış piller, yerel çevre yönetmeliklerine uygun olarak işlenmelidir.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'a kaydeder. Başlıca işlevleri arasında sistem başlatılırken Güç Açma Kendi Kendine Testini (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. yer alır. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir.
Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar.
BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın. BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

  • Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
  • @BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.
    uyarı
    • BIOS flaşlama potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlama, sistem arızasına neden olabilir.
    • Sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarların yetersiz şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceğiyle ilgili olarak bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya "Donanım Kurulumu" bölümündeki pil/CMOS atlama kablosu tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar önyüklendiğinde aşağıdaki Başlangıç Logosu ekranı görünecektir.
BIOS Kurulumu - Adım 1 - Başlangıç Ekranına Genel Bakış
Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında hareket etmek için farenizi kullanabilirsiniz. Gelişmiş Mod, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz.
bilgi

  • Sistem her zamanki gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için LoadOptimizedDefaults öğesini seçin.
  • Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

Ana Menü

BIOS Kurulumu - Adım 2 - Ana Menüye Genel Bakış

Gelişmiş Mod İşlev Tuşları

<←><→> Bir kurulum menüsü seçmek için seçim çubuğunu hareket ettirin
<↑><↓> Bir menüde bir yapılandırma öğesi seçmek için seçim çubuğunu hareket ettirin
<Enter>/Çift Tıklama Komutu yürütün veya bir menüye girin
<+>/<Page Up> Sayısal değeri artırın veya değişiklikler yapın
<->/<Page Down> Sayısal değeri azaltın veya değişiklikler yapın
<F1> İşlev tuşlarının açıklamalarını göster
<F2> Kolay Moda geç
<F3> Mevcut BIOS ayarlarını bir profile kaydedin
<F4> BIOS ayarlarını daha önce oluşturulmuş bir profilden yükleyin
<F5> Mevcut alt menüler için önceki BIOS ayarlarını geri yükleyin
<F6> Smart Fan 5 ekranını görüntüleyin
<F7> Mevcut alt menüler için Optimize Edilmiş BIOS varsayılan ayarlarını yükleyin
<F8> Q-Flash yardımcı programına erişin
<F10> Tüm değişiklikleri kaydedin ve BIOS Kurulum programından çıkın
<F11> Sık Kullanılanlar alt menüsüne geçin
<F12> Mevcut ekranı bir görüntü olarak yakalayın ve USB sürücünüze kaydedin
<Insert> Sık kullanılan bir seçenek ekleyin veya kaldırın
<Ctrl>+<S> Yüklü bellek hakkındaki bilgileri görüntüleyin
<Esc> Ana Menü: BIOS Kurulum programından çıkın Alt menüler: Mevcut alt menüden çıkın

Sık Kullanılanlar (F11)

Sık kullandığınız seçenekleri sık kullanılanlarınız olarak ayarlayın ve sık kullanılan tüm seçeneklerinizin bulunduğu sayfaya hızlıca geçmek için <F11> tuşunu kullanın. Sık kullanılan bir seçenek eklemek veya kaldırmak için orijinal sayfasına gidin ve seçenekte <Insert> tuşuna basın. Seçenek, "sık kullanılan" olarak ayarlanmışsa bir yıldız işaretiyle işaretlenir.

Tweaker

uyarı Sistem, yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışacak mı, yoksa çalışmayacak mı, bu, genel sistem yapılandırmalarınıza bağlıdır. Hız aşırtma/aşırı voltajın yanlış yapılması, CPU, yonga seti veya belleğe zarar verebilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

  • CPU Saat Kontrolü
    CPU temel saatini 1 MHz'lik artışlarla manuel olarak ayarlamanıza olanak tanır. (Varsayılan: Otomatik)

    CPU frekansının CPU özelliklerine uygun olarak ayarlanması şiddetle tavsiye edilir.
  • Yayılma Spektrumu Kontrolü
    CPU/PCIe Yayılma Spektrumunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)

Gelişmiş CPU Ayarları

  • Çekirdek Performansı Artışı (Not)
    Bir CPU performans artırma teknolojisi olan Çekirdek Performansı Artışı (CPB) teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Otomatik)
  • SVM Modu
    Sanallaştırma Teknolojisi ile geliştirilen sanallaştırma, bir platformun bağımsız bölümlerde birden çok işletim sistemini ve uygulamayı çalıştırmasına olanak tanır. Sanallaştırma ile bir bilgisayar sistemi birden çok sanal sistem olarak işlev görebilir. (Varsayılan: Devre Dışı)
  • AMD Cool&Quiet işlevi
    • Etkinleştirildi
      AMD Cool'n'Quiet sürücüsünün, bilgisayarınızdan ve güç tüketiminden ısı çıkışını azaltmak için CPU saatini ve VID'yi dinamik olarak ayarlamasını sağlar. (Varsayılan)
    • Devre Dışı
      Bu işlevi devre dışı bırakır.
  • PPC Ayarı (Not)
    CPU'nun PState'ini düzeltmenize olanak tanır. (Varsayılan: PState 0)
  • Global C-state Kontrolü (Not)
    CPU'nun C durumlarına girip girmeyeceğini belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı azaltılır. (Varsayılan: Otomatik)
  • Güç Kaynağı Boşta Kontrolü (Not 1)
    Paket C6 Durumunu etkinleştirir veya devre dışı bırakır.
    • Tipik Akım Boşta
      Bu işlevi devre dışı bırakır.
    • Düşük Akım Boşta
      Bu işlevi etkinleştirir.
    • Otomatik
      BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan)
  • CCD Kontrolü (Not 1)
    Kullanılacak CCD sayısını ayarlar. (Varsayılan: Otomatik)
  • Downcore Kontrolü
    Etkinleştirilecek CPU çekirdeklerinin sayısını seçmenize olanak tanır (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). (Varsayılan: Otomatik)
  • SMT Modu
    CPU Eşzamanlı Çoklu İş Parçacığı teknolojisini etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. (Varsayılan: Otomatik)
  • CPPC (Not 1)
    CPPC özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
  • CPPC Tercih Edilen Çekirdekler (Not 1)
    CPPC Tercih Edilen Çekirdekler özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
  • Extreme Memory Profile (X.M.P.) (Not 2)
    Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.
    • Devre Dışı
      Bu işlevi devre dışı bırakır. (Varsayılan)
    • Profil1
      Profil 1 ayarlarını kullanır.
    • Profil2 (Not 2)
      Profil 2 ayarlarını kullanır.
  • XMP Yüksek Frekans Desteği (Not 2)
    Yüksek frekanslı bellek için uyumluluk düzeyini seçmenize olanak tanır. Bu öğe yalnızca Extreme Memory Profle (X.M.P.) Profle1 veya Profle2 olarak ayarlandığında yapılandırılabilir. (Varsayılan: Otomatik)
  • Sistem Belleği Çarpanı
    Sistem belleği çarpanını ayarlamanıza olanak tanır. Otomatik, bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)

Gelişmiş Bellek Ayarları

Bellek Alt Zamanlamaları

Standart Zamanlama Kontrolü, Gelişmiş Zamanlama Kontrolü, CAD Veri Yolu Kurulum Zamanlaması, CAD Veri Yolu Sürücü Gücü, Veri Yolu Yapılandırması
Bu bölümler bellek zamanlama ayarları sağlar. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu durumda, optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek lütfen kartı varsayılan değerlere sıfırlayın.

SPD Bilgisi

Yüklü bellek hakkındaki bilgileri görüntüler.

  • CPU Vcore/Dinamik Vcore(DVID)/VCORE SOC/Dinamik VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltajı (CHA/B)/DDRVPP Voltajı (CHA/B)/DRAM Sonlandırması (CHA/B)
    Bu öğeler, CPU Vcore ve bellek voltajlarını ayarlamanıza olanak tanır.

CPU/VRM Ayarları

Bu alt menü, Yük Hattı Kalibrasyon düzeyini yapılandırmanıza olanak tanır.

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 1) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 2) Bu öğe yalnızca bu özelliği destekleyen bir CPU ve bir bellek modülü taktığınızda bulunur.

Ayarlar

Ayarlar

Platform Gücü

  • AC BACK
    AC güç kaybından sonra gücün geri gelmesiyle sistemin durumunu belirler.
    • Memory (Bellek)
      AC gücünün geri gelmesiyle sistem bilinen son uyanık durumuna döner.
    • Always On (Her Zaman Açık)
      AC gücünün geri gelmesiyle sistem açılır.
    • Always Off (Her Zaman Kapalı)
      AC gücünün geri gelmesiyle sistem kapalı kalır. (Varsayılan)
  • ErP
    Sistemin S5 (kapatma) durumunda en az gücü tüketmesine izin verilip verilmeyeceğini belirler. (Varsayılan: Devre Dışı) Not: Bu öğe Enabled (Etkin) olarak ayarlandığında, Alarm ile Devam Et işlevi kullanılamaz hale gelir.
  • Soft-Off by PWR-BTTN
    Güç düğmesini kullanarak MS-DOS modunda bilgisayarı kapatma şeklini yapılandırır.
    • Instant-Off (Anında Kapanma)
      Güç düğmesine basın, ardından sistem anında kapanır. (Varsayılan)
    • Delay 4 Sec. (4 Saniye Gecikme)
      Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden kısa süre basılırsa, sistem askıya alma moduna girer.
  • Power Loading
    Sahte yükü etkinleştirir veya devre dışı bırakır. Güç kaynağı düşük yükte olduğunda, kendi kendini koruma etkinleşerek kapanmasına veya arızalanmasına neden olur. Bu meydana gelirse, lütfen Enabled (Etkin) olarak ayarlayın. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
  • Resume by Alarm
    İstenen bir zamanda sistemi açıp açmayacağınızı belirler. (Varsayılan: Devre Dışı)
    Etkinleştirilirse, tarih ve saati aşağıdaki gibi ayarlayın:
    • Wake up day (Uyanma günü): Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
    • Wake up hour/minute/second (Uyanma saati/dakikası/saniyesi): Sistemin otomatik olarak açılacağı saati ayarlayın.

Not: Bu işlevi kullanırken, işletim sisteminden yetersiz kapanmaktan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.

  • Wake on LAN
    LAN'da uyandırma işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  • High Precision Event Timer
    İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  • CEC 2019 Ready
    CEC (California Enerji Komisyonu) 2019 Standartlarına uymak için sistemin kapatma, boşta kalma veya bekleme durumundayken güç tüketimini ayarlamasına izin verilip verilmeyeceğini seçmenize olanak tanır. (Varsayılan: Devre Dışı)

IO Bağlantı Noktaları

  • Initial Display Output
    Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.
    • IGD Video (Not)
      Yerleşik grafikleri ilk ekran olarak ayarlar.
    • PCIe 1 Slot
      PCIEX16 yuvasındaki grafik kartını ilk ekran olarak ayarlar. (Varsayılan)
  • Integrated Graphics (Not)
    Yerleşik grafik işlevini etkinleştirir veya devre dışı bırakır.
    • Auto
      BIOS, takılan grafik kartına bağlı olarak yerleşik grafikleri otomatik olarak etkinleştirir veya devre dışı bırakır.(Varsayılan)
    • Forces
      Yerleşik grafikleri etkinleştirir.
    • Disabled
      Yerleşik grafikleri devre dışı bırakır.
  • UMA Mode (Not)
    UMA modunu belirtin.
    • Auto
      BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan)
    • UMA Specified
      UMA Çerçeve Arabellek Boyutunu ayarlar.
    • UMA Auto
      Ekran çözünürlüğünü ayarlar.
    • UMA Game Optimized
      Çerçeve arabellek boyutunu toplam sistem bellek boyutuna göre ayarlar.

Bu öğe yalnızca Integrated Graphics (Tümleşik Grafikler) Forces (Zorla) olarak ayarlandığında yapılandırılabilir.

  • UMA Frame Buffer Size (Not)
    Çerçeve arabellek boyutu, yalnızca yerleşik grafik denetleyicisi için ayrılan toplam sistem belleği miktarıdır. Örneğin, MS-DOS, ekran için yalnızca bu belleği kullanır. Seçenekler: Otomatik (varsayılan), 64M~2G.
    Bu öğe yalnızca UMA Mode (UMA Modu) UMA Specified (UMA Belirtildi) olarak ayarlandığında yapılandırılabilir.
  • Display Resolution (Not)
    Ekran çözünürlüğünü ayarlamanıza olanak tanır. Seçenekler: Otomatik (varsayılan), 1920x1080 ve altı, 2560x1600, 3840x2160. Bu öğe yalnızca UMA Mode (UMA Modu) UMA Auto (UMA Otomatik) olarak ayarlandığında yapılandırılabilir.
  • HD Audio Controller
    Yerleşik ses işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
    Yerleşik ses yerine 3. taraf bir eklenti ses kartı takmak istiyorsanız, bu öğeyi Disabled (Devre Dışı) olarak ayarlayın.
  • PCIEX16 Bifurcation
    PCIEX16 yuvasının bant genişliğinin nasıl bölüneceğini belirlemenizi sağlar. Seçenekler: Otomatik, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Not). (Varsayılan: Otomatik)
  • Above 4G Decoding
    64 bit özellikli cihazların 4 GB adres alanının üzerinde çözülmesini sağlar veya devre dışı bırakır (yalnızca sisteminiz 64 bit PCI kod çözmeyi destekliyorsa). Birden fazla gelişmiş grafik kartı takılıysa ve sürücüleri işletim sistemine girerken başlatılamıyorsa (sınırlı 4 GB bellek adresi alanı nedeniyle) Enabled (Etkin) olarak ayarlayın. (Varsayılan: Devre Dışı)
  • Onboard LAN Controller
    Yerleşik LAN işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
    Yerleşik LAN yerine 3. taraf bir eklenti ağ kartı takmak istiyorsanız, bu öğeyi Disabled (Devre Dışı) olarak ayarlayın.

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Super IO Yapılandırması

  • Serial Port 1
    Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

USB Yapılandırması

  • Legacy USB Support
    MS-DOS'ta USB klavye/fare kullanımına izin verir. (Varsayılan: Etkin)
  • XHCI Hand-off
    XHCI Hand-off desteği olmayan bir işletim sistemi için XHCI Hand-off özelliğini etkinleştirip etkinleştirmeyeceğinizi belirler. (Varsayılan: Etkin)
  • USB Mass Storage Driver Support
    USB depolama cihazları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  • Port 60/64 Emulation
    I/O bağlantı noktaları 64h ve 60h öykünmesini etkinleştirir veya devre dışı bırakır. Bu, MS-DOS'ta veya USB cihazlarını yerel olarak desteklemeyen bir işletim sisteminde USB klavyeler/fareler için tam eski destek için etkinleştirilmelidir. (Varsayılan: Devre Dışı)
  • Mass Storage Devices
    Bağlı USB yığın depolama cihazlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama cihazı takıldığında görünür.

APP Center İndirme ve Yükleme Yapılandırması

  • APP Center Download & Install
    İşletim sistemine girdikten sonra GIGABYTE APP Center'ın otomatik olarak indirilip yüklenip yüklenmeyeceğini belirlemenizi sağlar. APP Center'ı yüklemeden önce sistemin İnternet'e bağlı olduğundan emin olun. (Varsayılan: Etkin)

NVMe Yapılandırması

Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.

SATA Yapılandırması

  • SATA Mode
    Yonga setine entegre edilmiş SATA denetleyicileri için RAID'i etkinleştirir veya devre dışı bırakır veya SATA denetleyicilerini AHCI moduna yapılandırır.
    • RAID
      SATA denetleyicisi için RAID'i etkinleştirir.
    • AHCI
      SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Ana Bilgisayar Denetleyici Arabirimi (AHCI), depolama sürücüsünün Yerel Komut Sıralama ve çalışırken takma gibi gelişmiş Seri ATA özelliklerini etkinleştirmesine olanak tanıyan bir arabirim belirtimidir. (Varsayılan)
  • NVMe RAID mode
    RAID'i yapılandırmak için M.2 NVMe PCIe SSD'lerinizi kullanıp kullanmayacağınızı belirlemenizi sağlar. (Varsayılan: Devre Dışı)
  • Chipset SATA Port Enable
    Tümleşik SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  • Chipset SATA Port 0/1/2/3
    Bağlı SATA cihaz(lar)ının bilgilerini görüntüler.

Ağ Yığını Yapılandırması

  • Network Stack
    Windows Dağıtım Hizmetleri sunucusundan işletim sistemi yükleme gibi bir GPT biçimi işletim sistemi yüklemek için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
  • IPv4 PXE Support
    IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
  • IPv4 HTTP Support
    IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
  • IPv6 PXE Support
    IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
  • IPv6 HTTP Support
    IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir.
  • PXE boot wait time
    PXE önyüklemesini durdurmak için <Esc>'e basmadan önce ne kadar bekleneceğini yapılandırmanıza olanak tanır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 0)
  • Media detect count
    Ortamın varlığını kaç kez kontrol edeceğinizi ayarlamanıza olanak tanır. Bu öğe yalnızca Network Stack (Ağ Yığını) etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 1)

Realtek PCIe GBE Ailesi Denetleyicisi

Bu alt menü, LAN yapılandırması ve ilgili yapılandırma seçenekleri hakkında bilgi sağlar.

Çeşitli

  • LEDs in System Power On State
    Sistem açıkken anakart LED aydınlatmasını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır.
    • Off (Kapalı)
      Sistem açıkken seçilen aydınlatma modunu devre dışı bırakır.
    • On (Açık)
      Sistem açıkken seçilen aydınlatma modunu etkinleştirir. (Varsayılan)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Sistem S3/S4/S5 durumunda anakart LED'lerinin aydınlatma modunu ayarlamanıza olanak tanır.
    Bu öğe, LEDs in System Power On State (Sistem Gücü Açıkken LED'ler) On (Açık) olarak ayarlandığında yapılandırılabilir.
    • Off (Kapalı)
      Sistem S3/S4/S5 durumuna girdiğinde seçilen aydınlatma modunu devre dışı bırakır. (Varsayılan)
    • On (Açık)
      Sistem S3/S4/S5 durumuna girdiğinde seçilen aydınlatma modunu etkinleştirir.
  • PCIe Slot Configuration
    PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım özelliklerine tabidir. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
  • 3DMark01 Enhancement
    Bazı eski kıyaslama performansını geliştirip geliştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Devre Dışı)
  • IOMMU
    AMD IOMMU desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
  • AMD CPU fTPM
    AMD CPU'ya entegre edilmiş TPM 2.0 işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)

Güvenilir Bilgi İşlem

Güvenilir Platform Modülünü (TPM) etkinleştirir veya devre dışı bırakır.

AMD CBS

Bu alt menü, AMD CBS ile ilgili yapılandırma seçenekleri sağlar.

PC Sağlığı

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Mevcut sistem voltajlarını görüntüler.

Smart Fan 5

  • Monitor
    İzlenecek bir hedef seçmenize ve daha fazla ayarlama yapmanıza olanak tanır. (Varsayılan: CPU FAN)
  • Fan Speed Control
    Fan hızı kontrol işlevini etkinleştirip etkinleştirmeyeceğinizi belirlemenize ve fan hızını ayarlamanıza olanak tanır.
    • Normal
      Fanın sıcaklığa göre farklı hızlarda çalışmasına izin verir. Sistem gereksinimlerinize göre Sistem Bilgi Görüntüleyicisi ile fan hızını ayarlayabilirsiniz. (Varsayılan)
    • Silent
      Fanın düşük hızlarda çalışmasına izin verir.
    • Manual
      Eğri grafiğinde fan hızını kontrol etmenize olanak tanır.
    • Full Speed
      Fanın tam hızlarda çalışmasına izin verir.
  • Fan Control Use Temperature Input
    Fan hızı kontrolü için referans sıcaklığını seçmenize olanak tanır.
  • Temperature Interval
    Fan hızı değişimi için sıcaklık aralığını seçmenize olanak tanır.
  • Fan Control Mode
    • Auto
      BIOS'un takılan fanın türünü otomatik olarak algılamasına ve en uygun kontrol modunu ayarlamasına olanak tanır. (Varsayılan)
    • Voltage
      Voltaj modu 3 pinli bir fan için önerilir.
    • PWM
      PWM modu 4 pinli bir fan için önerilir.
  • Fan Stop
    Fan durdurma işlevini etkinleştirir veya devre dışı bırakır. Sıcaklık eğrisini kullanarak sıcaklık sınırını ayarlayabilirsiniz. Sıcaklık sınırdan düşük olduğunda fan çalışmayı durdurur. (Varsayılan: Devre Dışı)
  • Temperature
    Seçilen hedef alanın mevcut sıcaklığını görüntüler.
  • Fan Speed
    Mevcut fan hızlarını görüntüler.
  • Temperature Warning
    Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkarır. Seçenekler: Devre Dışı (varsayılan), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Fan bağlı değilse veya arızalıysa sistemin uyarı sesi çıkarmasına izin verir. Bu meydana geldiğinde fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Devre Dışı)

Sistem Bilgisi

Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.
Sistem Bilgisi

  • Sistem Dili
    BIOS tarafından kullanılan varsayılan dili seçer.
  • Sistem Tarihi
    Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
  • Sistem Saati
    Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
  • Erişim Düzeyi
    Kullanılan parola koruma türüne bağlı olarak mevcut erişim düzeyini görüntüler. (Parola ayarlanmamışsa, varsayılan olarak Yönetici görüntülenir.) Yönetici düzeyi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı düzeyi yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, ancak tümünde değil.

Takılı Aygıt Bilgisi

Takılıysa SATA, PCI Express ve M.2 aygıtlarınız hakkında bilgi görüntüler.

Q-Flash

BIOS'u güncellemek veya mevcut BIOS yapılandırmasını yedeklemek için Q-Flash yardımcı programına erişmenizi sağlar.

Önyükleme

Önyükleme

  • Önyükleme Seçeneği Öncelikleri
    Kullanılabilir aygıtlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama aygıtları, önyükleme aygıtı listesinde "UEFI:" dizesiyle öneklenecektir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle öneklenmiş aygıtı seçin.
    Veya Windows 10 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi yüklemek istiyorsanız, Windows 10 64-bit kurulum diskini içeren ve "UEFI:" dizesiyle öneklenmiş optik sürücüyü seçin.
  • Bootup NumLock State
    POST'tan sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
  • Güvenlik Seçeneği
    Sistemin her önyüklendiğinde mi yoksa yalnızca BIOS Kurulumuna girdiğinizde mi bir parola gerekip gerekmediğini belirtir. Bu öğeyi yapılandırdıktan sonra, parolaları Yönetici Parolası/Kullanıcı Parolası öğesi altında ayarlayın.
    • Kurulum
      Parola yalnızca BIOS Kurulum programına girmek için gereklidir.
    • Sistem
      Sistemi önyüklemek ve BIOS Kurulum programına girmek için bir parola gereklidir. (Varsayılan)
  • Tam Ekran LOGO Gösterisi
    Sistem başlangıcında GIGABYTE Logosu'nun görüntülenip görüntülenmeyeceğini belirlemenizi sağlar. Devre Dışı, sistem başladığında GIGABYTE Logosu'nu atlar. (Varsayılan: Etkin)
  • Hızlı Önyükleme
    OS önyükleme işlemini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Hızlı en hızlı önyükleme hızını sağlar. (Varsayılan: Devre Dışı)
  • SATA Desteği
    • Yalnızca Son Önyükleme SATA Aygıtları
      Önceki önyükleme sürücüsü hariç, tüm SATA aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)
    • Tüm SATA Aygıtları
      Tüm SATA aygıtları, işletim sisteminde ve POST sırasında işlevseldir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

  • NVMe Desteği
    NVMe aygıtlarını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. (Varsayılan: Etkin)
    Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
  • VGA Desteği
    Hangi tür işletim sisteminin önyükleneceğini seçmenizi sağlar.
    • Otomatik
      Yalnızca eski seçenek ROM'unu etkinleştirir.
    • EFI Sürücüsü
      EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

  • USB Desteği
    • Devre Dışı
      Tüm USB aygıtları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
    • Tam Başlangıç
      Tüm USB aygıtları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
    • Kısmi Başlangıç
      USB aygıtlarının bir kısmı, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Bu işlev, Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında devre dışıdır.

  • NetWork Stack Driver Support
    • Devre Dışı
      Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
    • Etkin
      Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

  • CSM Desteği
    Eski bir PC önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.
    • Devre Dışı
      UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.
    • Etkin
      UEFI CSM'yi etkinleştirir. (Varsayılan)
  • LAN PXE Boot Option ROM
    LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
  • Depolama Önyükleme Seçeneği Denetimi
    Depolama aygıtı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.
    • Devre Dışı
      Seçenek ROM'unu devre dışı bırakır.
    • Yalnızca UEFI
      Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
    • Yalnızca Eski
      Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

  • Diğer PCI Aygıtı ROM Önceliği
    LAN, depolama aygıtı ve grafik denetleyicileri dışındaki PCI aygıtı denetleyicisi için UEFI veya Eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.
    • Devre Dışı
      Seçenek ROM'unu devre dışı bırakır.
    • Yalnızca UEFI
      Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
    • Yalnızca Eski
      Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

  • Yönetici Parolası
    Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
  • Kullanıcı Parolası
    Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, ancak tümünde değil. Parolayı iptal etmek için, parola öğesinde <Enter> tuşuna basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter> tuşuna basın. Onaylamanız istendiğinde tekrar <Enter> tuşuna basın.
    NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Güvenli Önyükleme

Güvenli Önyükleme'yi etkinleştirmenize veya devre dışı bırakmanıza ve ilgili ayarları yapılandırmanıza olanak tanır. Bu öğe yalnızca CSM Desteği Devre Dışı olarak ayarlandığında yapılandırılabilir.

  • Tercih Edilen Çalışma Modu
    BIOS Kurulumuna girdikten sonra Kolay modda mı yoksa Gelişmiş modda mı gireceğinizi seçmenizi sağlar. Otomatik en son bulunduğu BIOS moduna girer. (Varsayılan: Otomatik)

Kaydet ve Çık

Kaydet ve Çık

  • Kurulumu Kaydet ve Çık
    Bu öğede <Enter> tuşuna basın ve Evet'i seçin. Bu, CMOS'deki değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc> tuşuna basın.
  • Kaydetmeden Çık
    Bu öğede <Enter> tuşuna basın ve Evet'i seçin. Bu, BIOS Kurulumunda yapılan değişiklikleri CMOS'ye kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc> tuşuna basın.
  • Optimize Edilmiş Varsayılanları Yükle
    Bu öğede <Enter> tuşuna basın ve en uygun BIOS varsayılan ayarlarını yüklemek için Evet'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten sonra veya CMOS değerlerini temizledikten sonra her zaman Optimize edilmiş varsayılanları yükleyin.
  • Önyüklemeyi Geçersiz Kıl
    Hemen önyüklenecek bir aygıt seçmenizi sağlar. Seçtiğiniz aygıtta <Enter> tuşuna basın ve onaylamak için Evet'i seçin. Sisteminiz otomatik olarak yeniden başlatılacak ve o aygıttan önyüklenecektir.
  • Profilleri Kaydet
    Bu işlev, mevcut BIOS ayarlarını bir profile kaydetmenize olanak tanır. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter> tuşuna basın. Veya profili depolama aygıtınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
  • Profilleri Yükle
    Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden, daha önce oluşturulmuş bir profilden BIOS ayarlarını yüklemek için bu işlevi kullanabilirsiniz. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter> tuşuna basın. Depolama aygıtınızdan daha önce oluşturulmuş profili girmek veya BIOS ayarlarını düzgün çalışan son ayarlara geri döndürmek (bilinen son iyi kayıt) gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.

Bir RAID Kümesi Yapılandırma

RAID Düzeyleri

RAID 0 RAID 1 RAID 10
Minimum Sabit Sürücü Sayısı ≥2 2 4
Dizi Kapasitesi Sabit sürücü sayısı *
En küçük sürücünün boyutu 		En küçük sürücünün boyutu (Sabit sürücü sayısı/2) *
En küçük sürücünün boyutu
Hata Toleransı Hayır Evet Evet

Başlamadan önce, lütfen aşağıdaki öğeleri hazırlayın:

  • En az iki SATA sabit sürücüsü veya SSD. (Not) (Optimum performans sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir).
  • Windows kurulum diski.
  • İnternete bağlı bir bilgisayar.
  • Bir USB başparmak sürücüsü.

Yerleşik SATA Denetleyicisini Yapılandırma

  1. SATA sabit sürücüsünü(lerini) bilgisayarınıza takma
    Sabit sürücüleri/SSD'leri anakart üzerindeki SATA/M.2 konektörlerine takın. Ardından, güç kaynağınızdaki güç konektörlerini sabit sürücülere bağlayın.
  2. BIOS Kurulumunda SATA denetleyici modunu yapılandırma
    Sistem BIOS Kurulumunda SATA denetleyici modunu doğru şekilde yapılandırdığınızdan emin olun.
    Adımlar:
    Bilgisayarınızı açın ve POST (Güç Açma Kendi Kendine Testi) sırasında BIOS Kurulumuna girmek için <Delete>'e basın. Settings\IO Ports (Ayarlar\G/Ç Portları) altında, SATA Configuration\SATA Mode (SATA Yapılandırması\SATA Modu) öğesini RAID olarak ayarlayın. Ardından ayarları kaydedin ve bilgisayarınızı yeniden başlatın. (RAID'i yapılandırmak için NVMe PCIe SSD'leri kullanmak istiyorsanız, NVMe RAID mode (NVMe RAID modu) öğesini Enabled (Etkin) olarak ayarladığınızdan emin olun.)
    bilgi Bu bölümde açıklanan BIOS Kurulum menüleri, anakartınızın tam ayarlarından farklı olabilir. Gördüğünüz gerçek BIOS Kurulum menü seçenekleri, sahip olduğunuz anakarta ve BIOS sürümüne bağlı olacaktır.
  3. UEFI RAID Yapılandırması
    Adımlar:
    1. BIOS Kurulumunda Boot (Önyükleme) bölümüne gidin ve CSM Support (CSM Desteği) öğesini Disabled (Devre Dışı) olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumundan çıkın.
    2. Sistem yeniden başlatıldıktan sonra, BIOS Kurulumuna tekrar girin. Ardından Settings\IO Ports\RAIDXpert2 Confguration Utility (Ayarlar\G/Ç Portları\RAIDXpert2 Yapılandırma Yardımcı Programı) alt menüsüne girin.
    3. RAIDXpert2 Configuration Utility (RAIDXpert2 Yapılandırma Yardımcı Programı) ekranında, Array Management (Dizi Yönetimi) üzerinde <Enter>'e basarak Create Array (Dizi Oluştur) ekranına girin. Ardından, bir RAID düzeyi seçin. Desteklenen RAID düzeyleri arasında RAID 0, RAID 1 ve RAID 10 bulunur (kullanılabilir seçimler, takılan sabit sürücülerin sayısına bağlıdır). Ardından, Select Physical Disks (Fiziksel Diskleri Seç) üzerinde <Enter>'e basarak Select Physical Disks (Fiziksel Diskleri Seç) ekranına girin.
    4. Select Physical Disks (Fiziksel Diskleri Seç) ekranında, RAID dizisine dahil edilecek sabit sürücüleri seçin ve bunları Enabled (Etkin) olarak ayarlayın. Ardından, aşağı ok tuşunu kullanarak Apply Changes (Değişiklikleri Uygula) öğesine gidin ve <Enter>'e basın. Ardından önceki ekrana dönün ve Select CacheTagSize (Önbellek Etiket Boyutu Seç), Read Cache Policy (Önbellek Okuma İlkesi) ve Write Cache Policy (Önbellek Yazma İlkesi) öğelerini ayarlayın.
    5. Create Array (Dizi Oluştur) öğesine gidin ve başlamak için <Enter>'e basın.
    6. Tamamlandıktan sonra, Array Management (Dizi Yönetimi) ekranına geri dönersiniz. ManageArray Properties (Dizi Özelliklerini Yönet) altında yeni RAID birimini ve RAID düzeyi, dizi adı, dizi kapasitesi vb. bilgilerini görebilirsiniz.

(Not) Bir M.2 PCIe SSD'nin bir SATA sabit sürücü ile bir RAID kümesi oluşturmak için kullanılamayacağını lütfen unutmayın.

RAID sürücüsünü ve işletim sistemini kurun

Doğru BIOS ayarlarıyla, işletim sistemini kurmaya hazırsınız.

İşletim Sistemini Kurma
Bazı işletim sistemleri zaten RAID sürücüsü içerdiğinden, Windows kurulum işlemi sırasında ayrı bir RAID sürücüsü yüklemenize gerek yoktur. İşletim sistemi kurulduktan sonra, sistem performansı ve uyumluluğu sağlamak için GIGABYTE APP Center'dan gerekli tüm sürücüleri yüklemenizi öneririz. Kurulacak işletim sistemi, işletim sistemi kurulum işlemi sırasında ek RAID sürücüsü sağlamanızı gerektiriyorsa, lütfen aşağıdaki adımlara bakın:

  1. GIGABYTE'ın web sitesine gidin, anakart modelinin web sayfasına göz atın, Support\Download\SATA RAID/AHCI (Destek\İndirme\SATA RAID/AHCI) sayfasında AMD RAID Preinstall Driver (AMD RAID Ön Kurulum Sürücüsü) dosyasını indirin, dosyanın sıkıştırmasını açın ve dosyaları USB başparmak sürücünüze kopyalayın.
  2. Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi kurulum adımlarını gerçekleştirin. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Browse (Gözat) öğesini seçin.
  3. USB başparmak sürücüsünü takın ve ardından sürücünün konumuna göz atın. Önce AMD-RAID Bottom Device (AMD-RAID Alt Aygıtı) öğesini seçin ve sürücüyü yüklemek için Next (İleri) öğesine tıklayın. Ardından AMD-RAID Controller (AMD-RAID Denetleyicisi) öğesini seçin ve sürücüyü yüklemek için Next (İleri) öğesine tıklayın. Son olarak, işletim sistemi kurulumuna devam edin.

RAID dizisi yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücü Yüklemesi

İşletim sistemini kurduktan sonra, masaüstünün sağ alt köşesinde, sürücüleri ve GIGABYTE uygulamalarını APP Center aracılığıyla indirmek ve kurmak isteyip istemediğinizi soran bir iletişim kutusu görünecektir. Kuruluma devam etmek için Install (Yükle) öğesine tıklayın. (BIOS Kurulumunda, Advanced\APP Center Download & Install Confguration\ APP Center Download & Install (Gelişmiş\APP Center İndirme ve Kurulum Yapılandırması\APP Center İndirme ve Kurulum) öğesinin Enabled (Etkin) olarak ayarlandığından emin olun.)

Son Kullanıcı Lisans Sözleşmesi iletişim kutusu göründüğünde, APP Center'ı kurmak için <Accept>'e basın. APP Center ekranında, yüklemek istediğiniz sürücüleri ve uygulamaları seçin ve Install (Yükle) öğesine tıklayın.

bilgi Kurulumdan önce sistemin İnternet'e bağlı olduğundan emin olun.
Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Daha fazla sorun giderme bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): https://esupport.gigabyte.com
WEB adresi (İngilizce): https://www.gigabyte.com
WEB adresi (Çince): https://www.gigabyte.com/tw

  • GIGABYTE eSupport
    Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu adrese bağlanın:
    https://esupport.gigabyte.com

Referanslar

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

GIGABYTE A520I AC Kılavuzu indir

Mevcut diller

Gigabyte A520I AC için İlgili Kılavuzlar

İçindekiler
