Manual GIGABYTE A520I AC

Isi

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS, driver motherboard, atau saat mencari informasi teknis.
Contoh:
Mengidentifikasi Revisi Motherboard Anda - Contoh

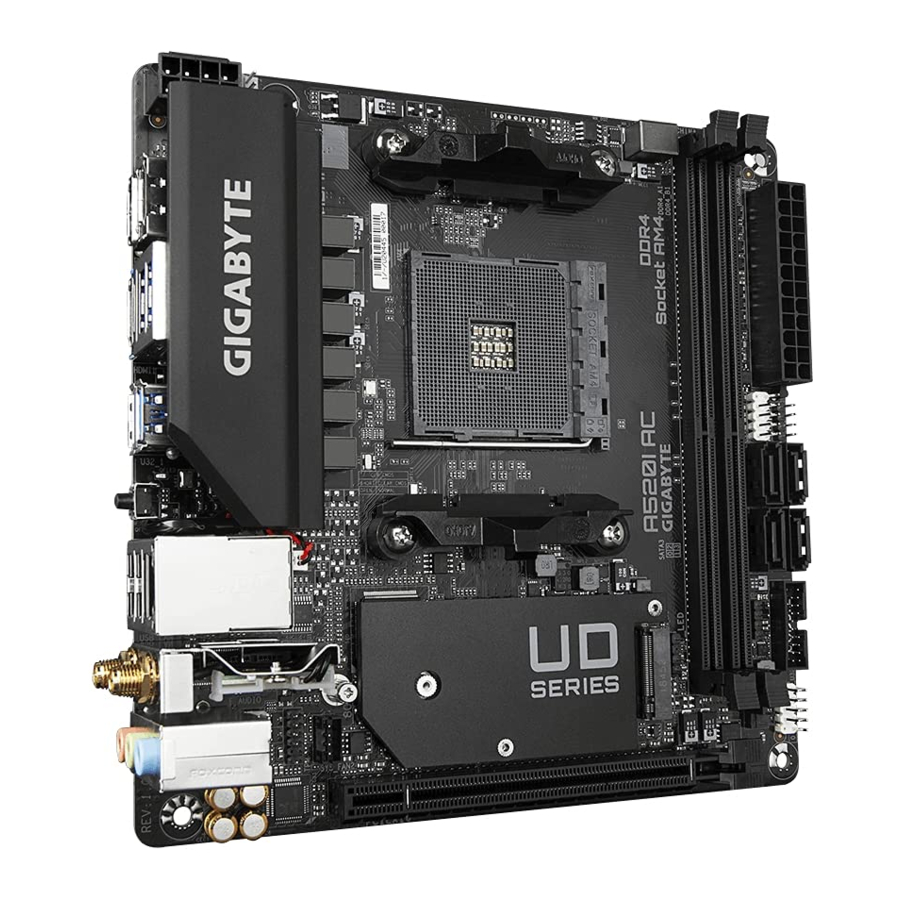

Tata Letak Motherboard A520I AC

Tata Letak Motherboard

Instalasi Perangkat Keras

Tindakan Pencegahan Pemasangan

Motherboard berisi banyak sirkuit dan komponen elektronik halus yang dapat rusak akibat pelepasan muatan elektrostatik (ESD). Sebelum pemasangan, baca manual pengguna dengan cermat dan ikuti prosedur ini:

  • Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
  • Sebelum pemasangan, jangan lepaskan atau rusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
  • Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
  • Saat menghubungkan komponen perangkat keras ke konektor internal di motherboard, pastikan komponen tersebut terhubung dengan kencang dan aman.
  • Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
  • Sebaiknya kenakan tali pergelangan tangan pelepasan muatan elektrostatik (ESD) saat menangani elektronik komponen seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan pertama-tama sentuh benda logam untuk menghilangkan listrik statis.
  • Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
  • Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
  • Sebelum menyalakan daya, pastikan tegangan catu daya telah disetel sesuai dengan standar tegangan lokal.
  • Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya perangkat keras Anda komponen terhubung.
  • Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
  • Pastikan tidak ada sisa sekrup atau komponen logam yang diletakkan di motherboard atau di dalam casing komputer.
  • Jangan letakkan sistem komputer di permukaan yang tidak rata.
  • Jangan letakkan sistem komputer di lingkungan bersuhu tinggi atau basah.
  • Menyalakan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada sistem komponen serta bahaya fisik bagi pengguna.
  • Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
  • Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan petunjuk pemasangan dan/atau pembumiannya.

Spesifikasi Produk

CPU
  • Soket AMD AM4, dukungan untuk:
    Prosesor AMD Ryzen ™ Seri 5000/
    Prosesor AMD Ryzen ™ Seri 5000 G/
    Prosesor AMD Ryzen ™ Seri 4000 G/
    Prosesor AMD Ryzen ™ Seri 3000
    (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
Chipset
  • AMD A520
Memory
  • 2 x soket DDR4 DIMM yang mendukung hingga 64 GB (kapasitas DIMM tunggal 32 GB) memori sistem
  • Dukungan untuk modul memori DDR4 3200/2933/2667/2400/2133 MT/s
  • Arsitektur memori saluran ganda
  • Dukungan untuk modul memori ECC Un-buffered DIMM 1Rx8/2Rx8 (beroperasi dalam mode non-ECC)
  • Dukungan untuk modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Dukungan untuk modul memori Extreme Memory Profile (XMP)
    (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Onboard Graphics
  • Terintegrasi dalam Prosesor AMD Ryzen ™ Seri 5000 G/Seri 4000 G:
    • x port DisplayPort, mendukung resolusi maksimum 5120x2880@60 Hz
      * Dukungan untuk DisplayPort versi 1.4, HDCP 2.3, dan HDR.
    • x port HDMI, mendukung resolusi maksimum 4096x2160@60 Hz
      * Dukungan untuk HDMI versi 2.1, HDCP 2.3, dan HDR.
  • Dukungan hingga 3 tampilan secara bersamaan
  • Memori bersama maksimum 16 GB
Audio
  • Realtek® audio CODEC
  • Audio Definisi Tinggi
  • 2/4/5.1/7.1-channel
    * Anda dapat mengubah fungsi jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1 channel, akses perangkat lunak audio untuk pengaturan audio.
LAN
  • Realtek® chip GbE LAN (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module
  • Intel® Wi-Fi AC 3168 (Untuk PCB rev. 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (Untuk PCB rev. 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (Untuk PCB rev. 1.4)
    WIFI 802.11a/b/g/n/ac, mendukung 2.4/5 GHz Dual-Band
    • BLUETOOTH 4.2
    • Dukungan untuk standar nirkabel 11ac dan kecepatan data hingga 433 Mbps
      * Kecepatan data aktual dapat bervariasi tergantung pada lingkungan dan peralatan.
Expansion Slots
  • Terintegrasi dalam CPU:
    • 1 x slot PCI Express x16, mendukung PCIe 3.0 dan berjalan pada x16
Storage Interface
  • Terintegrasi dalam CPU:
    • 1 x konektor M.2 (Socket 3, M key, tipe 2260/2280 SATA dan PCIe 3.0 x4/ x2 dukungan SSD)
  • Chipset:
    • 4 x konektor SATA 6Gb/s
  • Dukungan untuk RAID 0, RAID 1, dan RAID 10
USB
  • Terintegrasi dalam CPU:
    • 4 x port USB 3.2 Gen 1 di panel belakang
  • Chipset:
    • 2 x port USB 3.2 Gen 1 tersedia melalui header USB internal
    • 4 x port USB 2.0/1.1 (2 port di panel belakang, 2 port tersedia melalui header USB internal)
Internal Connectors

1 1 x konektor daya utama ATX 24-pin

1 x konektor daya ATX 12V 8-pin

1 x header kipas CPU

2 x header kipas sistem

1 x header strip LED yang dapat dialamatkan

1 x header strip LED RGB

1 x konektor M.2 Socket 3

4 x konektor SATA 6Gb/s

1 x header panel depan

1 x header audio panel depan

1 x header speaker

1 x header USB 3.2 Gen 1

1 x header USB 2.0/1.1

1 x header Trusted Platform Module (TPM) (2x6 pin, hanya untuk modul GC-TPM2.0_S)

1 x header port serial

1 x jumper Clear CMOS
Back Panel Connectors

1 1 x DisplayPort

2 x port HDMI

4 x port USB 3.2 Gen 1

2 x port USB 2.0/1.1

1 x tombol Q-Flash Plus

1 x port RJ-45

2 x konektor antena SMA (1T1R)

3 x jack audio
I/O Controller
  • Chip Pengontrol I/O iTE®
Hardware Monitor
  • Deteksi tegangan
  • Deteksi suhu
  • Deteksi kecepatan kipas
  • Peringatan panas berlebih
  • Peringatan kegagalan kipas
  • Kontrol kecepatan kipas
    * Apakah fungsi kontrol kecepatan kipas didukung atau tidak akan tergantung pada kipas yang Anda pasang.
BIOS
  • 1 x flash 128 Mbit
  • Penggunaan AMI UEFI BIOS berlisensi
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • Dukungan untuk APP Center
    * Aplikasi yang tersedia di APP Center dapat bervariasi menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat bervariasi tergantung pada spesifikasi motherboard.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Dukungan untuk Q-Flash
  • Dukungan untuk Q-Flash Plus
  • Dukungan untuk Xpress Install
Bundled Software
  • Norton® Internet Security (versi OEM)
  • Perangkat lunak manajemen bandwidth LAN
Operating System
  • Dukungan untuk Windows 11 64-bit
  • Dukungan untuk Windows 10 64-bit
Form Factor
  • Mini-ITX Form Factor; 17.0cm x 17.0cm

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.
Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, SSD, dan perangkat M.2.

Silakan kunjungi halaman SERVICE/SUPPORT\Utility di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.

Memasang CPU

peringatan Baca panduan berikut sebelum Anda mulai memasang CPU:

  • Pastikan motherboard mendukung CPU.
    (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
  • Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah.
  • Oleskan lapisan gemuk termal yang merata dan tipis pada permukaan CPU.
  • Jangan nyalakan komputer jika pendingin CPU tidak terpasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
  • Setel frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem disetel di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin menyetel frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Angkat sepenuhnya tuas pengunci soket CPU. Temukan pin satu (ditandai dengan segitiga kecil) dari soket CPU dan CPU. Setelah CPU diposisikan ke dalam soketnya, letakkan satu jari di tengah CPU, turunkan tuas pengunci dan kaitkan ke posisi terkunci sepenuhnya.
Memasang CPU
peringatan Jangan paksa CPU ke dalam soket CPU sebelum tuas pengunci soket CPU diangkat, atau kerusakan pada CPU dan soket CPU dapat terjadi.

Memasang Memori

peringatan Baca panduan berikut sebelum Anda mulai memasang memori:

  • Pastikan motherboard mendukung memori. Disarankan agar memori yang sama kapasitas, merek, kecepatan, dan chip digunakan. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
  • Modul memori memiliki desain yang mudah digunakan. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, alihkan arahnya.

Konfigurasi Memori Saluran Ganda
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli.
Kedua soket memori dibagi menjadi dua saluran dan setiap saluran memiliki satu soket memori sebagai berikut:

  • Saluran A: DDR4_A1
  • Saluran B: DDR4_B1

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda.

  1. Mode Saluran Ganda tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
  2. Saat mengaktifkan mode Saluran Ganda dengan dua modul memori, disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan.

Silakan kunjungi situs web GIGABYTE untuk detail tentang instalasi perangkat keras.

Memasang Kartu Ekspansi

peringatan Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

  • Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Ikhtisar Konektor Panel Belakang

  1. DisplayPort (Catatan 1)
    DisplayPort menghadirkan pencitraan dan audio digital berkualitas tinggi, mendukung transmisi audio dua arah. DisplayPort dapat mendukung mekanisme perlindungan konten DPCP dan HDCP 2.3. Ini memberikan visual yang lebih baik yang mendukung Rec. 2020 (Gamut Warna Lebar) dan High Dynamic Range (HDR) untuk pemutaran Blu-ray UHD. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung DisplayPort. Catatan: Teknologi DisplayPort dapat mendukung resolusi maksimum 5120x2880@60 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
  2. Port HDMI (Catatan 1)

    Port HDMI sesuai dengan HDCP2.3 dan mendukung format DolbyTrueHD dan DTS HD Master Audio. Ia juga mendukung output audio LPCM 7.1 saluran hingga 192KHz/24bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung HDMI. Resolusi maksimum yang didukung adalah 4096x2160@60 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
    informasi
    • Untuk mengatur konfigurasi tiga tampilan, Anda harus menginstal driver motherboard di sistem operasi terlebih dahulu.
    • Setelah menginstal perangkat DisplayPort/HDMI, pastikan untuk mengatur pemutaran suara default perangkat ke DisplayPort/HDMI. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
  3. Port USB 3.2 Gen 1
    Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  4. Port USB 3.2 Gen 1 (Port Q-Flash Plus)
    Port USB mendukung spesifikasi USB 3.2 Gen 1. Gunakan port ini untuk perangkat USB. Sebelum menggunakan Q-Flash Plus (Catatan 2), pastikan untuk memasukkan drive flash USB ke port ini terlebih dahulu.
    peringatan
    • Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda, lalu lepaskan dari motherboard.
    • Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.
  5. Tombol Q-Flash Plus (Catatan 2)
    Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (keadaan mati S5). Simpan BIOS terbaru pada thumb drive USB dan colokkan ke port Q-Flash Plus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus. QFLED akan berkedip saat aktivitas pencocokan dan flashing BIOS dimulai dan akan berhenti berkedip saat flashing BIOS utama selesai.
  6. Port LAN RJ-45
    Port Gigabit Ethernet LAN menyediakan koneksi Internet dengan kecepatan data hingga 1 Gbps. Berikut ini menjelaskan status LED port LAN.

    LED Kecepatan:
    Status Deskripsi
    Oranye Kecepatan data 1 Gbps
    Hijau Kecepatan data 100 Mbps
    Mati Kecepatan data 10 Mbps

    LED Aktivitas:

    Status Deskripsi
    Berkedip Transmisi atau penerimaan data sedang terjadi
    Mati Tidak ada transmisi atau penerimaan data yang terjadi
  7. Port USB 2.0/1.1
    Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
  8. Konektor Antena SMA (1T1R)
    Gunakan konektor ini untuk menghubungkan antena.
    informasi Kencangkan antena ke konektor antena, lalu arahkan antena dengan benar untuk penerimaan sinyal yang lebih baik.
  9. Line In/Rear Speaker Out (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
  10. Line Out/Front Speaker Out (Hijau)
    Jack line out.
  11. Mic In/Center/Subwoofer Speaker Out (Merah Muda)
    Jack Mic in.
    Konfigurasi Jack Audio:
    Jack Headphone/ 2 saluran 4 saluran 5.1 saluran 7.1 saluran
    1. Line In/Rear Speaker Out
    		 ✓ ✓ ✓
    1. Line Out/Front Speaker Out
    		 ✓ ✓ ✓ ✓
    1. Mic In/Center/Subwoofer Speaker Out
    		 ✓ ✓
    Line Out Panel Depan/Side Speaker Out ✓

    informasi Anda dapat mengubah fungsi jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1 saluran, akses perangkat lunak audio untuk pengaturan audio.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

(Catatan 1) Hanya untuk Prosesor AMD Ryzen™ 5000 G-Series/4000 G-Series.
(Catatan 2) Untuk mengaktifkan fungsi Q-Flash Plus, silakan kunjungi halaman web "Fitur Unik" di situs web GIGABYTE.

Konektor Internal

Gambaran Umum Konektor Internal

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

peringatan Baca panduan berikut sebelum menghubungkan perangkat eksternal:

  • Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda hubungkan.
  • Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
  • Setelah memasang perangkat dan sebelum menyalakan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

1/2). ATX_12V/ATX (Konektor Daya 12V 2x4 dan Konektor Daya Utama 2x12)
Dengan penggunaan konektor daya, catu daya dapat memberikan daya yang cukup stabil ke semua komponen pada motherboard. Sebelum menghubungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat telah terpasang dengan benar. Konektor daya memiliki desain yang aman dari kesalahan. Hubungkan kabel catu daya ke konektor daya dengan orientasi yang benar.
Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.
informasi Untuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang dapat menahan konsumsi daya tinggi digunakan (500W atau lebih besar). Jika catu daya yang digunakan tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

ATX_12V:

No. Pin Definisi
1 GND (Hanya untuk 12V 2x4-pin)
2 GND (Hanya untuk 12V 2x4-pin)
3 GND
4 GND
5 +12V (Hanya untuk 12V 2x4-pin)
6 +12V (Hanya untuk 12V 2x4-pin)
7 +12V
8 +12V


ATX:

No. Pin Definisi
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (siaga +5V)
10 +12V
11 +12V (Hanya untuk ATX 2x12-pin)
12 3.3V (Hanya untuk ATX 2x12-pin)
13 3.3V
14 -12V
15 GND
16 PS_ON (soft On/Off)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Hanya untuk ATX 2x12-pin)
24 GND (Hanya untuk ATX 2x12-pin)

3/4). CPU_FAN/SYS_FAN1/2 (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang aman dari kesalahan. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

No. Pin Definisi
1 GND
2 Kontrol Kecepatan Tegangan
3 Sense
4 Kontrol Kecepatan PWM

peringatan

  • Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
  • Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.
  1. D_LED (Header Strip LED yang Dapat Dialamatkan)
    Header dapat digunakan untuk menghubungkan strip LED yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 5A (5V) dan jumlah maksimum 1000 LED.
    No. Pin Definisi
    1 V (5V)
    2 Data
    3 Tanpa Pin
    4 GND

    Hubungkan strip LED yang dapat dialamatkan ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 dari header strip LED yang dapat dialamatkan. Koneksi yang salah dapat menyebabkan kerusakan pada strip LED.

  2. LED_C (Header Strip LED RGB)
    Header dapat digunakan untuk menghubungkan strip LED RGB 5050 standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.
    No. Pin Definisi
    1 12V
    2 G
    3 R
    4 B

    Hubungkan strip LED RGB Anda ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 (12V) dari header ini. Koneksi yang salah dapat menyebabkan kerusakan pada strip LED.
    informasi Untuk cara menghidupkan/mematikan lampu strip LED, silakan kunjungi halaman web "Fitur Unik" dari situs web GIGABYTE.
    peringatan Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

  3. SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
    Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA. Konektor SATA mendukung RAID 0, RAID 1, dan RAID 10. Lihat Bab "Mengonfigurasi Set RAID," untuk instruksi tentang mengonfigurasi array RAID.
    No. Pin Definisi
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Konektor Soket 3 M.2)
    Konektor M.2 mendukung SSD SATA M.2 atau SSD PCIe M.2 dan mendukung konfigurasi RAID. Harap dicatat bahwa SSD PCIe M.2 tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA. Lihat Bab "Mengonfigurasi Set RAID," untuk instruksi tentang mengonfigurasi array RAID.

    Ikuti langkah-langkah di bawah ini untuk memasang SSD M.2 dengan benar di konektor M.2.
    1. Gunakan obeng untuk membuka sekrup pada heatsink dan kemudian lepaskan heatsink terlebih dahulu.
    2. Cari lubang pemasangan yang tepat untuk SSD M.2 yang akan dipasang dan kemudian kencangkan standoff terlebih dahulu. Masukkan SSD M.2 ke konektor M.2 pada sudut.
    3. Tekan SSD M.2 ke bawah dan kemudian kencangkan dengan sekrup. Ganti heatsink dan kencangkan ke lubang aslinya.
      informasi Pilih lubang yang tepat untuk SSD M.2 yang akan dipasang dan kencangkan kembali sekrup dan standoff.
  5. F_PANEL (Header Panel Depan)
    Hubungkan sakelar daya, sakelar reset, dan indikator status sistem pada sasis ke header ini sesuai dengan tugas pin di bawah ini. Perhatikan pin positif dan negatif sebelum menghubungkan kabel.
    • PLED (LED Daya):
      Status Sistem LED
      S0 Hidup
      S3/S4/S5 Mati

      Terhubung ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).

    • PW (Sakelar Daya):
      Terhubung ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat Bab "Pengaturan BIOS," "Pengaturan\Daya Platform," untuk informasi lebih lanjut).
    • HD (LED Aktivitas Hard Drive):
      Terhubung ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
    • RES (Sakelar Reset):
      Terhubung ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.
    • NC: Tidak ada koneksi.
      informasi Desain panel depan mungkin berbeda menurut sasis. Modul panel depan sebagian besar terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, dan lain-lain. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan penugasan kabel dan penugasan pin cocok dengan benar.
  6. F_AUDIO (Header Audio Panel Depan)
    Header audio panel depan mendukung audio Definisi Tinggi (HD). Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan penugasan kabel konektor modul cocok dengan penugasan pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan membuat perangkat tidak dapat berfungsi atau bahkan merusaknya.
    No. Pin Definisi
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 Deteksi MIC
    7 SENSE_SEND
    8 Tidak Ada Pin
    9 Head Phone L
    10 Deteksi Head Phone

    informasi Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan satu colokan. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki penugasan kabel berbeda, hubungi produsen sasis.

  7. SPEAKER (Header Speaker)
    Terhubung ke speaker pada panel depan sasis. Sistem melaporkan status mulai sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat mulai sistem.
    No. Pin Definisi
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (Header USB 3.2 Gen 1)
    Header sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3.5" opsional yang menyediakan dua port USB 3.2 Gen 1, hubungi dealer lokal.
    No. Pin Definisi
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Tidak Ada Pin
  9. F_USB1 (Header USB 2.0/1.1)
    Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer lokal.
    No. Pin Definisi
    1 Daya (5V)
    2 Daya (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Tidak Ada Pin
    10 NC

    peringatan Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

  10. COM (Header Port Serial)
    Header COM dapat menyediakan satu port serial melalui kabel port COM opsional. Untuk membeli kabel port COM opsional, hubungi dealer lokal.
    No. Pin Definisi
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Tidak Ada Pin
  11. TPM (Header Trusted Platform Module)
    Anda dapat menghubungkan TPM (Trusted Platform Module) ke header ini.
    No. Pin Definisi
    1 LAD0
    2 VCC3
    3 LAD1
    4 Tidak Ada Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Jumper Clear CMOS)
    Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.
    Buka: Normal
    Pendek: Hapus Nilai CMOS
    peringatan
    • Selalu matikan komputer Anda sebelum menghapus nilai CMOS.
    • Setelah sistem dimulai ulang, buka Pengaturan BIOS untuk memuat default pabrik (pilih Load Optimized Defaults) atau konfigurasi pengaturan BIOS secara manual (lihat Bab "Pengaturan BIOS," untuk konfigurasi BIOS).
  13. BAT (Baterai)
    Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) di CMOS saat komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.
    Anda dapat menghapus nilai CMOS dengan melepas baterai:
    1. Matikan komputer Anda dan cabut kabel daya.
    2. Cabut kabel baterai dari header kabel baterai dan tunggu selama satu menit.
    3. Colokkan kabel baterai.
    4. Colokkan kabel daya dan mulai ulang komputer Anda.

    No. Pin Definisi
    1 (+) Daya RTC
    2 (-) GND

    peringatan

    • Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
    • Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
    • Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
    • Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

Pengaturan BIOS

BIOS (Basic Input and Output System) mencatat parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya termasuk melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS mencakup program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.
Saat daya dimatikan, baterai pada motherboard menyuplai daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dihidupkan. Untuk meningkatkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

  • Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah meningkatkan atau mencadangkan BIOS tanpa masuk ke sistem operasi.
  • @BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.
    peringatan
    • Karena mem-flash BIOS berpotensi berisiko, jika Anda tidak mengalami masalah menggunakan versi BIOS saat ini, disarankan agar Anda tidak mem-flash BIOS. Untuk mem-flash BIOS, lakukan dengan hati-hati. Mem-flash BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
    • Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu melakukannya) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat bagian "Muat Default yang Dioptimalkan" di bab ini atau pengenalan jumper baterai/hapus CMOS di Bab "Pemasangan Perangkat Keras" untuk cara menghapus nilai CMOS.)

Layar Mulai

Layar Logo mulai berikut akan muncul saat komputer melakukan booting.
Pengaturan BIOS - Langkah 1 - Ikhtisar Layar Mulai
Ada dua mode BIOS yang berbeda sebagai berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Easy Mode memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau membuat penyesuaian untuk kinerja optimal. Dalam Easy Mode, Anda dapat menggunakan mouse untuk berpindah melalui item konfigurasi. Advanced Mode menyediakan pengaturan BIOS terperinci. Anda dapat menekan tombol panah pada keyboard untuk berpindah di antara item dan menekan <Enter> untuk menerima atau masuk ke sub-menu. Atau Anda dapat menggunakan mouse untuk memilih item yang Anda inginkan.
informasi

  • Saat sistem tidak stabil seperti biasa, pilih item LoadOptimizedDefaults untuk mengatur sistem Anda ke defaultnya.
  • Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

Menu Utama

Pengaturan BIOS - Langkah 2 - Ikhtisar Menu Utama

Tombol Fungsi Advanced Mode

<←><→> Pindahkan bilah pilihan untuk memilih menu pengaturan
<↑><↓> Pindahkan bilah pilihan untuk memilih item konfigurasi pada menu
<Enter>/Klik Ganda Jalankan perintah atau masuk ke menu
<+>/<Page Up> Tingkatkan nilai numerik atau buat perubahan
<->/<Page Down> Kurangi nilai numerik atau buat perubahan
<F1> Tampilkan deskripsi tombol fungsi
<F2> Beralih ke Easy Mode
<F3> Simpan pengaturan BIOS saat ini ke profil
<F4> Muat pengaturan BIOS dari profil yang dibuat sebelumnya
<F5> Pulihkan pengaturan BIOS sebelumnya untuk submenu saat ini
<F6> Tampilkan layar Smart Fan 5
<F7> Muat pengaturan default BIOS yang dioptimalkan untuk submenu saat ini
<F8> Akses utilitas Q-Flash
<F10> Simpan semua perubahan dan keluar dari program Pengaturan BIOS
<F11> Beralih ke submenu Favorites
<F12> Ambil layar saat ini sebagai gambar dan simpan ke drive USB Anda
<Insert> Tambahkan atau hapus opsi favorit
<Ctrl>+<S> Tampilkan informasi tentang memori yang terpasang
<Esc> Menu Utama: Keluar dari program Pengaturan BIOS Submenu: Keluar dari submenu saat ini

Favorites (F11)

Atur opsi yang sering Anda gunakan sebagai favorit dan gunakan tombol <F11> untuk dengan cepat beralih ke halaman tempat semua opsi favorit Anda berada. Untuk menambahkan atau menghapus opsi favorit, buka halaman aslinya dan tekan <Insert> pada opsi tersebut. Opsi tersebut ditandai dengan tanda bintang jika diatur sebagai "favorit."

Tweaker

peringatan Apakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat bergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage yang salah dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, hapus nilai CMOS dan atur ulang board ke nilai default.)

  • CPU Clock Control
    Memungkinkan Anda untuk secara manual mengatur clock dasar CPU dalam peningkatan 1 MHz. (Default: Auto)

    Sangat disarankan agar frekuensi CPU diatur sesuai dengan spesifikasi CPU.
  • Spread Spectrum Control
    Mengaktifkan atau menonaktifkan CPU/PCIe Spread Spectrum. (Default: Auto)

Pengaturan CPU Tingkat Lanjut

  • Core Performance Boost (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi Core Performance Boost (CPB), teknologi peningkatan kinerja CPU. (Default: Auto)
  • SVM Mode
    Virtualisasi yang disempurnakan oleh Virtualization Technology akan memungkinkan platform untuk menjalankan beberapa sistem operasi dan aplikasi dalam partisi independen. Dengan virtualisasi, satu sistem komputer dapat berfungsi sebagai beberapa sistem virtual. (Default: Disabled)
  • AMD Cool&Quiet function
    • Enabled
      Membiarkan driver AMD Cool'n'Quiet secara dinamis menyesuaikan clock CPU dan VID untuk mengurangi output panas dari komputer Anda dan konsumsi dayanya. (Default)
    • Disabled
      Menonaktifkan fungsi ini.
  • PPC Adjustment (Catatan)
    Memungkinkan Anda untuk memperbaiki PState CPU. (Default: PState 0)
  • Global C-state Control (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki C state. Saat diaktifkan, frekuensi inti CPU akan dikurangi selama status penghentian sistem untuk mengurangi konsumsi daya. (Default: Auto)
  • Power Supply Idle Control (Catatan 1)
    Mengaktifkan atau menonaktifkan Package C6 State.
    • Typical Current Idle
      Menonaktifkan fungsi ini.
    • Low Current Idle
      Mengaktifkan fungsi ini.
    • Auto
      Membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default)
  • CCD Control (Catatan 1)
    Mengatur jumlah CCD yang akan digunakan. (Default: Auto)
  • Downcore Control
    Memungkinkan Anda untuk memilih jumlah inti CPU yang akan diaktifkan (jumlah inti CPU dapat bervariasi menurut CPU). (Default: Auto)
  • SMT Mode
    Memungkinkan Anda untuk mengaktifkan atau menonaktifkan teknologi CPU Simultaneous Multi-Threading. (Default: Auto)
  • CPPC (Catatan 1)
    Mengaktifkan atau menonaktifkan fitur CPPC. (Default: Auto)
  • CPPC Preferred Cores (Catatan 1)
    Mengaktifkan atau menonaktifkan fitur CPPC Preferred Cores. (Default: Auto)
  • Extreme Memory Profile (X.M.P.) (Catatan 2)
    Memungkinkan BIOS untuk membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori saat diaktifkan.
    • Disabled
      Menonaktifkan fungsi ini. (Default)
    • Profile1
      Menggunakan pengaturan Profile 1.
    • Profile2 (Catatan 2)
      Menggunakan pengaturan Profile 2.
  • XMP High Frequency Support (Catatan 2)
    Memungkinkan Anda untuk memilih tingkat kompatibilitas untuk memori frekuensi tinggi. Item ini dapat dikonfigurasi hanya ketika Extreme Memory Profle (X.M.P.) diatur ke Profle1 atau Profle2. (Default: Auto)
  • System Memory Multiplier
    Memungkinkan Anda untuk mengatur pengali memori sistem. Auto mengatur pengali memori sesuai dengan data SPD memori. (Default: Auto)

Pengaturan Memori Tingkat Lanjut

Subtiming Memori

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Bagian-bagian ini menyediakan pengaturan waktu memori. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan booting setelah Anda membuat perubahan pada waktu memori. Jika ini terjadi, harap atur ulang board ke nilai default dengan memuat default yang dioptimalkan atau menghapus nilai CMOS.

Info SPD

Menampilkan informasi tentang memori yang terpasang.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
    Item-item ini memungkinkan Anda untuk menyesuaikan tegangan CPU Vcore dan memori.

Pengaturan ƒCPU/VRM

Submenu ini memungkinkan Anda untuk mengonfigurasi tingkat Kalibrasi Load-Line.

(Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.
(Catatan 1) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.
(Catatan 2) Item ini hanya ada ketika Anda memasang CPU dan modul memori yang mendukung fitur ini.

Pengaturan

Pengaturan

Daya Platform

  • AC BACK
    Menentukan keadaan sistem setelah daya kembali dari kehilangan daya AC.
    • Memory (Memori)
      Sistem kembali ke kondisi terjaga terakhir yang diketahui setelah daya AC kembali.
    • Always On (Selalu Hidup)
      Sistem dihidupkan setelah daya AC kembali.
    • Always Off (Selalu Mati)
      Sistem tetap mati setelah daya AC kembali. (Default)
  • ErP
    Menentukan apakah sistem akan menggunakan daya paling sedikit dalam keadaan S5 (shutdown). (Default: Dinonaktifkan) Catatan: Saat item ini diatur ke Enabled (Diaktifkan), fungsi Resume by Alarm akan menjadi tidak tersedia.
  • Soft-Off by PWR-BTTN
    Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.
    • Instant-Off (Mati Seketika)
      Tekan tombol daya dan sistem akan mati seketika. (Default)
    • Delay 4 Sec. (Tunda 4 Detik)
      Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan masuk ke mode suspend.
  • Power Loading
    Mengaktifkan atau menonaktifkan beban dummy. Ketika catu daya berada pada beban rendah, perlindungan diri akan aktif yang menyebabkan catu daya mati atau gagal. Jika ini terjadi, harap atur ke Enabled (Diaktifkan). Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Resume by Alarm
    Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Dinonaktifkan)
    Jika diaktifkan, atur tanggal dan waktu sebagai berikut:
    • Wake up day (Hari bangun): Hidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
    • Wake up hour/minute/second (Jam/menit/detik bangun): Atur waktu sistem akan dihidupkan secara otomatis.

Catatan: Saat menggunakan fungsi ini, hindari pematian yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.

  • Wake on LAN
    Mengaktifkan atau menonaktifkan fungsi wake on LAN. (Default: Diaktifkan)
  • High Precision Event Timer
    Mengaktifkan atau menonaktifkan High Precision Event Timer (HPET) di sistem operasi. (Default: Diaktifkan)
  • CEC 2019 Ready
    Memungkinkan Anda memilih apakah akan mengizinkan sistem menyesuaikan konsumsi daya saat berada dalam keadaan shutdown, idle, atau standby agar sesuai dengan Standar CEC (California Energy Commission) 2019. (Default: Dinonaktifkan)

Port IO

  • Initial Display Output
    Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.
    • IGD Video (Catatan)
      Mengatur grafis onboard sebagai tampilan pertama.
    • PCIe 1 Slot
      Mengatur kartu grafis pada slot PCIEX16 sebagai tampilan pertama. (Default)
  • Integrated Graphics (Catatan)
    Mengaktifkan atau menonaktifkan fungsi grafis onboard.
    • Auto
      BIOS akan secara otomatis mengaktifkan atau menonaktifkan grafis onboard tergantung pada kartu grafis yang dipasang.(Default)
    • Forces
      Mengaktifkan grafis onboard.
    • Disabled
      Menonaktifkan grafis onboard.
  • UMA Mode (Catatan)
    Tentukan mode UMA.
    • Auto
      Membiarkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default)
    • UMA Specified
      Menyetel Ukuran Frame Buffer UMA.
    • UMA Auto
      Menyetel resolusi tampilan.
    • UMA Game Optimized
      Menyesuaikan ukuran frame buffer berdasarkan ukuran memori sistem total.

Item ini hanya dapat dikonfigurasi jika Integrated Graphics (Grafis Terintegrasi) diatur ke Forces (Paksa).

  • UMA Frame Buffer Size (Catatan)
    Ukuran frame buffer adalah jumlah total memori sistem yang dialokasikan hanya untuk pengontrol grafis onboard. Misalnya, MS-DOS hanya akan menggunakan memori ini untuk tampilan. Pilihannya adalah: Auto (default), 64M~2G.
    Item ini hanya dapat dikonfigurasi jika UMA Mode (Mode UMA) diatur ke UMA Specified (UMA Tertentu).
  • Display Resolution (Catatan)
    Memungkinkan Anda mengatur resolusi tampilan. Pilihannya adalah: Auto (default), 1920x1080 dan di bawahnya, 2560x1600, 3840x2160. Item ini hanya dapat dikonfigurasi jika UMA Mode (Mode UMA) diatur ke UMA Auto (UMA Otomatis).
  • HD Audio Controller
    Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Diaktifkan)
    Jika Anda ingin menginstal kartu audio tambahan pihak ke-3 alih-alih menggunakan audio onboard, atur item ini ke Disabled (Dinonaktifkan).
  • PCIEX16 Bifurcation
    Memungkinkan Anda menentukan bagaimana bandwidth slot PCIEX16 dibagi. Opsi: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Catatan). (Default: Auto)
  • Above 4G Decoding
    Mengaktifkan atau menonaktifkan perangkat yang mendukung 64-bit untuk didekodekan di ruang alamat di atas 4 GB (hanya jika sistem Anda mendukung dekode PCI 64-bit). Atur ke Enabled (Diaktifkan) jika lebih dari satu kartu grafis canggih diinstal dan drivernya tidak dapat diluncurkan saat memasuki sistem operasi (karena ruang alamat memori 4 GB yang terbatas). (Default: Dinonaktifkan)
  • Onboard LAN Controller
    Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Diaktifkan)
    Jika Anda ingin menginstal kartu jaringan tambahan pihak ke-3 alih-alih menggunakan LAN onboard, atur item ini ke Disabled (Dinonaktifkan).

(Catatan) Item ini hanya ada jika Anda memasang CPU yang mendukung fitur ini.

Konfigurasi Super IO

  • Serial Port 1
    Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)

Konfigurasi USB

  • Legacy USB Support
    Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Diaktifkan)
  • XHCI Hand-off
    Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Diaktifkan)
  • USB Mass Storage Driver Support
    Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Diaktifkan)
  • Port 60/64 Emulation
    Mengaktifkan atau menonaktifkan emulasi port I/O 64h dan 60h. Ini harus diaktifkan untuk dukungan legacy penuh untuk keyboard/mouse USB di MS-DOS atau di sistem operasi yang tidak secara native mendukung perangkat USB. (Default: Dinonaktifkan)
  • Mass Storage Devices
    Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul saat perangkat penyimpanan USB diinstal.

Konfigurasi Unduh & Instal APP Center

  • APP Center Download & Install
    Memungkinkan Anda menentukan apakah akan mengunduh dan menginstal GIGABYTE APP Center secara otomatis setelah memasuki sistem operasi. Sebelum menginstal APP Center, pastikan sistem terhubung ke Internet. (Default: Diaktifkan)

Konfigurasi NVMe

Menampilkan informasi tentang M.2 NVME PCIe SSD Anda jika terpasang.

Konfigurasi SATA

  • SATA Mode
    Mengaktifkan atau menonaktifkan RAID untuk SATAcontroller yang terintegrasi di Chipset atau mengonfigurasi SATAcontroller ke mode AHCI.
    • RAID
      Mengaktifkan RAID untuk pengontrol SATA.
    • AHCI
      Mengonfigurasi pengontrol SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan mengaktifkan fitur Serial ATA tingkat lanjut seperti Native Command Queuing dan hot plug. (Default)
  • NVMe RAID mode
    Memungkinkan Anda menentukan apakah akan menggunakan M.2 NVMe PCIe SSD Anda untuk mengonfigurasi RAID. (Default: Dinonaktifkan)
  • Chipset SATA Port Enable
    Mengaktifkan atau menonaktifkan pengontrol SATA terintegrasi. (Default: Diaktifkan)
  • Chipset SATA Port 0/1/2/3
    Menampilkan informasi perangkat SATA yang terhubung.

Konfigurasi Tumpukan Jaringan

  • Network Stack
    Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Windows Deployment Services. (Default: Dinonaktifkan)
  • IPv4 PXE Support
    Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini hanya dapat dikonfigurasi jika Network Stack (Tumpukan Jaringan) diaktifkan.
  • IPv4 HTTP Support
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini hanya dapat dikonfigurasi jika Network Stack (Tumpukan Jaringan) diaktifkan.
  • IPv6 PXE Support
    Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini hanya dapat dikonfigurasi jika Network Stack (Tumpukan Jaringan) diaktifkan.
  • IPv6 HTTP Support
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini hanya dapat dikonfigurasi jika Network Stack (Tumpukan Jaringan) diaktifkan.
  • PXE boot wait time
    Memungkinkan Anda mengonfigurasi berapa lama menunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE. Item ini hanya dapat dikonfigurasi jika Network Stack (Tumpukan Jaringan) diaktifkan. (Default: 0)
  • Media detect count
    Memungkinkan Anda mengatur berapa kali untuk memeriksa keberadaan media. Item ini hanya dapat dikonfigurasi jika Network Stack (Tumpukan Jaringan) diaktifkan. (Default: 1)

Realtek PCIe GBE Family Controller

Sub-menu ini menyediakan informasi tentang konfigurasi LAN dan opsi konfigurasi terkait.

Lain-lain

  • LEDs in System Power On State
    Memungkinkan Anda mengaktifkan atau menonaktifkan lampu LED motherboard saat sistem hidup.
    • Off (Mati)
      Menonaktifkan mode pencahayaan yang dipilih saat sistem hidup.
    • On (Hidup)
      Mengaktifkan mode pencahayaan yang dipilih saat sistem hidup. (Default)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Memungkinkan Anda mengatur mode pencahayaan LED motherboard dalam keadaan sistem S3/S4/S5.
    Item ini dapat dikonfigurasi saat LEDs in System Power On State (LED dalam Keadaan Sistem Menyala) diatur ke On (Hidup).
    • Off (Mati)
      Menonaktifkan mode pencahayaan yang dipilih saat sistem memasuki keadaan S3/S4/S5. (Default)
    • On (Hidup)
      Mengaktifkan mode pencahayaan yang dipilih saat sistem memasuki keadaan S3/S4/S5.
  • PCIe Slot Configuration
    Memungkinkan Anda mengatur mode operasi slot PCI Express ke Gen 1, Gen 2, atau Gen 3. Mode operasi aktual tunduk pada spesifikasi perangkat keras setiap slot. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • 3DMark01 Enhancement
    Memungkinkan Anda menentukan apakah akan meningkatkan beberapa kinerja benchmark legacy. (Default: Dinonaktifkan)
  • IOMMU
    Mengaktifkan atau menonaktifkan dukungan AMD IOMMU. (Default: Auto)
  • AMD CPU fTPM
    Mengaktifkan atau menonaktifkan fungsi TPM 2.0 yang terintegrasi dalam CPU AMD. (Default: Dinonaktifkan)

Trusted Computing

Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).

AMD CBS

Sub-menu ini menyediakan opsi konfigurasi terkait AMD CBS.

Kesehatan PC

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Menampilkan voltase sistem saat ini.

Smart Fan 5

  • Monitor
    Memungkinkan Anda memilih target untuk dipantau dan untuk membuat penyesuaian lebih lanjut. (Default: CPU FAN)
  • Fan Speed Control
    Memungkinkan Anda menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.
    • Normal
      Memungkinkan kipas berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan persyaratan sistem Anda. (Default)
    • Silent
      Memungkinkan kipas berjalan pada kecepatan rendah.
    • Manual
      Memungkinkan Anda mengontrol kecepatan kipas dalam grafik kurva.
    • Full Speed
      Memungkinkan kipas berjalan pada kecepatan penuh.
  • Fan Control Use Temperature Input
    Memungkinkan Anda memilih suhu referensi untuk kontrol kecepatan kipas.
  • Temperature Interval
    Memungkinkan Anda memilih interval suhu untuk perubahan kecepatan kipas.
  • Fan Control Mode
    • Auto
      Membiarkan BIOS secara otomatis mendeteksi jenis kipas yang dipasang dan mengatur mode kontrol yang optimal. (Default)
    • Voltage
      Mode voltase direkomendasikan untuk kipas 3-pin.
    • PWM
      Mode PWM direkomendasikan untuk kipas 4-pin.
  • Fan Stop
    Mengaktifkan atau menonaktifkan fungsi penghentian kipas. Anda dapat mengatur batas suhu menggunakan kurva suhu. Kipas berhenti beroperasi saat suhu lebih rendah dari batas. (Default: Dinonaktifkan)
  • Temperature
    Menampilkan suhu area target yang dipilih saat ini.
  • Fan Speed
    Menampilkan kecepatan kipas saat ini.
  • Temperature Warning
    Menyetel ambang peringatan untuk suhu. Saat suhu melebihi ambang batas, BIOS akan mengeluarkan suara peringatan. Pilihannya adalah: Disabled (default), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Memungkinkan sistem mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau sambungan kipas jika ini terjadi. (Default: Dinonaktifkan)

Info Sistem

Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.
Info sistem

  • Bahasa Sistem
    Memilih bahasa default yang digunakan oleh BIOS.
  • Tanggal Sistem
    Mengatur tanggal sistem. Format tanggalnya adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
  • Waktu Sistem
    Mengatur waktu sistem. Format waktunya adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
  • Tingkat Akses
    Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang disetel, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda membuat perubahan pada pengaturan BIOS tertentu, tetapi tidak semuanya.

Info Perangkat yang Terpasang

Menampilkan informasi tentang perangkat SATA, PCI Express, dan M.2 Anda jika terpasang.

Q-Flash

Memungkinkan Anda mengakses utilitas Q-Flash untuk memperbarui BIOS atau mencadangkan konfigurasi BIOS saat ini.

Boot

Menu Boot

  • Prioritas Opsi Boot
    Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diawali dengan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diawali dengan string "UEFI:".
    Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 10 64-bit, pilih drive optik yang berisi cakram instalasi Windows 10 64-bit dan diawali dengan string "UEFI:".
  • Status NumLock saat Boot
    Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)
  • Opsi Keamanan
    Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan boot, atau hanya ketika Anda memasuki BIOS Setup. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Kata Sandi Administrator/Kata Sandi Pengguna.
    • Setup
      Kata sandi hanya diperlukan untuk memasuki program BIOS Setup.
    • Sistem
      Kata sandi diperlukan untuk melakukan boot sistem dan untuk memasuki program BIOS Setup. (Default)
  • Tampilkan LOGO Layar Penuh
    Memungkinkan Anda menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Nonaktif melewati Logo GIGABYTE saat sistem dimulai. (Default: Aktif)
  • Boot Cepat
    Mengaktifkan atau menonaktifkan Boot Cepat untuk mempersingkat proses boot OS. Ultra Cepat memberikan kecepatan boot tercepat. (Default: Nonaktif)
  • Dukungan SATA
    • Hanya Perangkat SATA Boot Terakhir
      Kecuali drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)
    • Semua Perangkat SATA
      Semua perangkat SATA berfungsi di sistem operasi dan selama POST.

Item ini dapat dikonfigurasi hanya ketika Boot Cepat disetel ke Aktif atau Ultra Cepat.

  • Dukungan NVMe
    Memungkinkan Anda mengaktifkan atau menonaktifkan perangkat NVMe. (Default: Aktif)
    Item ini dapat dikonfigurasi hanya ketika Boot Cepat disetel ke Aktif atau Ultra Cepat.
  • Dukungan VGA
    Memungkinkan Anda memilih jenis sistem operasi yang akan di-boot.
    • Otomatis
      Hanya mengaktifkan ROM opsi warisan.
    • Driver EFI
      Mengaktifkan ROM opsi EFI. (Default)

Item ini dapat dikonfigurasi hanya ketika Boot Cepat disetel ke Aktif atau Ultra Cepat.

  • Dukungan USB
    • Dinonaktifkan
      Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
    • Inisial Penuh
      Semua perangkat USB berfungsi di sistem operasi dan selama POST. (Default)
    • Inisial Parsial
      Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini dapat dikonfigurasi hanya ketika Boot Cepat disetel ke Aktif. Fungsi ini dinonaktifkan ketika Boot Cepat disetel ke Ultra Cepat.

  • Dukungan Driver Tumpukan Jaringan
    • Dinonaktifkan
      Menonaktifkan booting dari jaringan. (Default)
    • Diaktifkan
      Mengaktifkan booting dari jaringan.

Item ini dapat dikonfigurasi hanya ketika Boot Cepat disetel ke Aktif atau Ultra Cepat.

  • Dukungan CSM
    Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC warisan.
    • Dinonaktifkan
      Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS.
    • Diaktifkan
      Mengaktifkan UEFI CSM. (Default)
  • LAN PXE Boot Option ROM
    Memungkinkan Anda memilih apakah akan mengaktifkan ROM opsi warisan untuk kontroler LAN. (Default: Nonaktif) Item ini dapat dikonfigurasi hanya ketika Dukungan CSM disetel ke Diaktifkan.
  • Kontrol Opsi Boot Penyimpanan
    Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau ROM opsi warisan untuk kontroler perangkat penyimpanan.
    • Dinonaktifkan
      Menonaktifkan ROM opsi.
    • Hanya UEFI
      Hanya mengaktifkan ROM opsi UEFI. (Default)
    • Hanya Warisan
      Hanya mengaktifkan ROM opsi warisan.

Item ini dapat dikonfigurasi hanya ketika Dukungan CSM disetel ke Diaktifkan.

  • Prioritas ROM Perangkat PCI Lainnya
    Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau ROM opsi Warisan untuk kontroler perangkat PCI selain kontroler LAN, perangkat penyimpanan, dan grafis.
    • Dinonaktifkan
      Menonaktifkan ROM opsi.
    • Hanya UEFI
      Hanya mengaktifkan ROM opsi UEFI. (Default)
    • Hanya Warisan
      Hanya mengaktifkan ROM opsi warisan.

Item ini dapat dikonfigurasi hanya ketika Dukungan CSM disetel ke Diaktifkan.

  • Kata Sandi Administrator
    Memungkinkan Anda mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Berbeda dari kata sandi pengguna, kata sandi administrator memungkinkan Anda membuat perubahan pada semua pengaturan BIOS.
  • Kata Sandi Pengguna
    Memungkinkan Anda mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Namun, kata sandi pengguna hanya memungkinkan Anda membuat perubahan pada pengaturan BIOS tertentu, tetapi tidak semuanya. Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan kata sandi yang benar terlebih dahulu. Ketika diminta kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.
    CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

Boot Aman

Memungkinkan Anda mengaktifkan atau menonaktifkan Boot Aman dan mengonfigurasi pengaturan terkait. Item ini dapat dikonfigurasi hanya ketika Dukungan CSM disetel ke Dinonaktifkan.

  • Mode Operasi yang Disukai
    Memungkinkan Anda memilih apakah akan masuk ke mode Mudah atau mode Lanjutan setelah memasuki BIOS Setup. Otomatis memasuki mode BIOS tempat terakhir kali berada. (Default: Otomatis)

Simpan & Keluar

Simpan & keluar menu

  • Simpan & Keluar Setup
    Tekan <Enter> pada item ini dan pilih Ya. Ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih Tidak atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
  • Keluar Tanpa Menyimpan
    Tekan <Enter> pada item ini dan pilih Ya. Ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih Tidak atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
  • Muat Default yang Dioptimalkan
    Tekan <Enter> pada item ini dan pilih Ya untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem untuk beroperasi dalam keadaan optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah menghapus nilai CMOS.
  • Override Boot
    Memungkinkan Anda memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Ya untuk mengonfirmasi. Sistem Anda akan dimulai ulang secara otomatis dan melakukan boot dari perangkat tersebut.
  • Simpan Profil
    Fungsi ini memungkinkan Anda menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Pilih File di HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
  • Muat Profil
    Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa perlu mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat dan kemudian tekan <Enter> untuk menyelesaikan. Anda dapat memilih Pilih File di HDD/FDD/USB untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan benar (catatan terakhir yang diketahui baik).

Mengonfigurasi Set RAID

Tingkat RAID

RAID 0 RAID 1 RAID 10
Jumlah Minimum Hard Drive ≥2 2 4
Kapasitas Array Jumlah hard drive *
Ukuran drive terkecil 		Ukuran drive terkecil (Jumlah hard drive/2) *
Ukuran drive terkecil
Toleransi Kesalahan Tidak Ya Ya

Sebelum Anda memulai, siapkan item-item berikut:

  • Setidaknya dua hard drive SATA atau SSD. (Catatan) (Untuk memastikan kinerja optimal, disarankan agar Anda menggunakan dua hard drive dengan model dan kapasitas yang identik).
  • Disk pengaturan Windows.
  • Komputer yang terhubung ke Internet.
  • Drive USB thumb.

Mengonfigurasi Pengontrol SATA Onboard

  1. Memasang hard drive SATA di komputer Anda
    Pasang hard drive/SSD di konektor SATA/M.2 di motherboard. Kemudian sambungkan konektor daya dari catu daya Anda ke hard drive.
  2. Mengonfigurasi mode pengontrol SATA di Pengaturan BIOS
    Pastikan untuk mengonfigurasi mode pengontrol SATA dengan benar di Pengaturan BIOS sistem.
    Langkah:
    Nyalakan komputer Anda dan tekan <Delete> untuk masuk ke Pengaturan BIOS selama POST (Power-On Self-Test). Di bawah Settings\IO Ports, setel SATA Configuration\SATA Mode ke RAID. Kemudian simpan pengaturan dan mulai ulang komputer Anda. (Jika Anda ingin menggunakan NVMe PCIe SSD untuk mengonfigurasi RAID, pastikan untuk menyetel NVMe RAID mode ke Enabled.)
    informasi Menu Pengaturan BIOS yang dijelaskan di bagian ini mungkin berbeda dari pengaturan persis untuk motherboard Anda. Opsi menu Pengaturan BIOS aktual yang akan Anda lihat akan bergantung pada motherboard yang Anda miliki dan versi BIOS.
  3. Konfigurasi RAID UEFI
    Langkah:
    1. Di Pengaturan BIOS, buka Boot dan setel CSM Support ke Disabled. Simpan perubahan dan keluar dari Pengaturan BIOS.
    2. Setelah sistem reboot, masuk lagi ke Pengaturan BIOS. Kemudian masuk ke submenu Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. Di layar RAIDXpert2 Configuration Utility, tekan <Enter> pada Array Management untuk masuk ke layar Create Array. Kemudian, pilih tingkat RAID. Tingkat RAID yang didukung mencakup RAID 0, RAID 1, dan RAID 10 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Selanjutnya, tekan <Enter> pada Select Physical Disks untuk masuk ke layar Select Physical Disks.
    4. Di layar Select Physical Disks, pilih hard drive yang akan disertakan dalam array RAID dan setel ke Enabled. Selanjutnya, gunakan tombol panah bawah untuk berpindah ke Apply Changes dan tekan <Enter>. Kemudian kembali ke layar sebelumnya dan setel Select CacheTagSize, Read Cache Policy dan Write Cache Policy.
    5. Pindah ke Create Array dan tekan <Enter> untuk memulai.
    6. Setelah selesai, Anda akan dibawa kembali ke layar Array Management. Di bawah ManageArray Properties Anda dapat melihat volume RAID baru dan informasi tentang tingkat RAID, nama array, kapasitas array, dll.

(Catatan) Harap perhatikan bahwa M.2 PCIe SSD tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA.

Instal driver RAID dan sistem operasi

Dengan pengaturan BIOS yang benar, Anda siap untuk menginstal sistem operasi.

Memasang Sistem Operasi
Karena beberapa sistem operasi sudah menyertakan driver RAID, Anda tidak perlu memasang driver RAID terpisah selama proses pemasangan Windows. Setelah sistem operasi dipasang, kami menyarankan agar Anda memasang semua driver yang diperlukan dari GIGABYTE APP Center untuk memastikan kinerja dan kompatibilitas sistem. Jika sistem operasi yang akan dipasang mengharuskan Anda untuk menyediakan driver RAID tambahan selama proses pemasangan OS, lihat langkah-langkah di bawah ini:

  1. Buka situs web GIGABYTE, telusuri ke halaman web model motherboard, unduh file AMD RAID Preinstall Driver di halaman Support\Download\SATA RAID/AHCI, unzip file dan salin file ke drive USB thumb Anda.
  2. Boot dari disk pengaturan Windows dan lakukan langkah-langkah pemasangan OS standar. Saat layar yang meminta Anda untuk memuat driver muncul, pilih Browse (Telusuri).
  3. Masukkan drive USB thumb dan kemudian telusuri ke lokasi driver. Pilih AMD-RAID Bottom Device terlebih dahulu dan klik Next (Berikutnya) untuk memuat driver. Kemudian pilih AMD-RAID Controller dan klik Next (Berikutnya) untuk memuat driver. Terakhir, lanjutkan pemasangan OS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID.

Pemasangan Driver

Setelah Anda memasang sistem operasi, kotak dialog akan muncul di sudut kanan bawah desktop menanyakan apakah Anda ingin mengunduh dan memasang driver dan aplikasi GIGABYTE melalui APP Center. Klik Install (Pasang) untuk melanjutkan pemasangan. (Di Pengaturan BIOS, pastikan Advanced\APP Center Download & Install Confguration\ APP Center Download & Install disetel ke Enabled (Diaktifkan).)

Saat kotak dialog Perjanjian Lisensi Pengguna Akhir muncul, tekan <Accept> (Terima) untuk memasang APP Center. Di layar APP Center, pilih driver dan aplikasi yang ingin Anda pasang dan klik Install (Pasang).

informasi Sebelum pemasangan, pastikan sistem terhubung ke Internet.
Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lebih lanjut.

GIGA-BYTE TECHNOLOGY CO., LTD.
Alamat: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Dukungan Teknis dan Non-Teknis (Penjualan/Pemasaran): https://esupport.gigabyte.com
Alamat WEB (Inggris): https://www.gigabyte.com
Alamat WEB (Tiongkok): https://www.gigabyte.com/tw

Referensi

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Manual GIGABYTE A520I AC

Bahasa yang tersedia

Manual Terkait untuk Gigabyte A520I AC

Daftar Isi
