GIGABYTE A520I AC -käyttöohje

Sisältö

Emolevysi version tunnistaminen

Emolevyn versionumero näyttää tältä: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin, ohjainten päivittämistä tai teknisten tietojen etsimistä.
Esimerkki:
Emolevyn version tunnistaminen – esimerkki

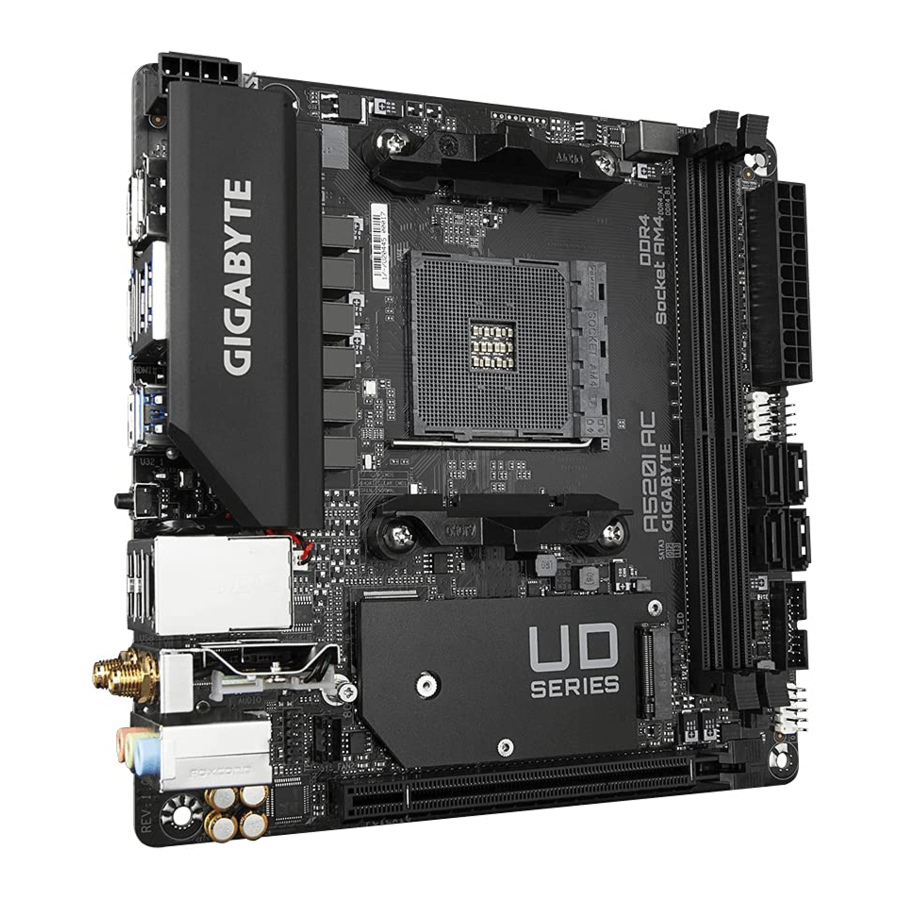

A520I AC -emolevyn asettelu

Emolevyn asettelu

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vahingoittua sähköstaattisen purkauksen (ESD) seurauksena. Ennen asennusta lue huolellisesti käyttöohje ja noudata näitä ohjeita:

  • Varmista ennen asennusta, että kotelo sopii emolevylle.
  • Älä irrota tai riko emolevyn S/N-tarraa (sarjanumero) tai jälleenmyyjäsi antamaa takuutarran ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
  • Irrota aina vaihtovirtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
  • Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
  • Kun käsittelet emolevyä, vältä koskettamasta metallijohtoja tai -liittimiä.
  • On parasta käyttää sähköstaattista purkausta (ESD) estävää ranneketta käsiteltäessä elektronisia komponentteja, kuten emolevyä, suoritinta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
  • Aseta emolevy ennen asennusta antistaattiselle alustalle tai sähköstaattisesti suojattuun astiaan.
  • Varmista ennen virtalähteen kaapelin liittämistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
  • Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaan.
  • Ennen tuotteen käyttöä varmista, että kaikki laitteistokomponenttiesi kaapelit ja virtaliittimet on liitetty.
  • Älä anna ruuvien koskettaa emolevyn piiriä tai sen komponentteja, jotta emolevy ei vaurioidu.
  • Varmista, ettei emolevylle tai tietokoneen kotelon sisään ole jäänyt ruuveja tai metallikomponentteja.
  • Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
  • Älä aseta tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
  • Tietokoneen virran kytkeminen asennuksen aikana voi vahingoittaa järjestelmän komponentteja ja aiheuttaa fyysisiä vammoja käyttäjälle.
  • Jos olet epävarma jostakin asennusvaiheesta tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokoneteknikkoon.
  • Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

CPU
  • AMD Socket AM4, tuki:
    AMD Ryzen ™ 5000 Series Processors/
    AMD Ryzen ™ 5000 G-Series Processors/
    AMD Ryzen ™ 4000 G-Series Processors/
    AMD Ryzen ™ 3000 Series Processors
    (Katso viimeisin CPU-tukiluettelo GIGABYTE:n verkkosivuilta.)
Chipset
  • AMD A520
Memory
  • 2 x DDR4 DIMM -liitintä, jotka tukevat jopa 64 Gt (32 Gt yhden DIMM:n kapasiteetti) järjestelmämuistia
  • Tuki DDR4 3200/2933/2667/2400/2133 MT/s -muistimoduuleille
  • Kaksikanavainen muistiarkkitehtuuri
  • Tuki ECC Un-buffered DIMM 1Rx8/2Rx8 -muistimoduuleille (toimivat ei-ECC-tilassa)
  • Tuki ei-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 -muistimoduuleille
  • Tuki Extreme Memory Profile (XMP) -muistimoduuleille
    (Katso viimeisimmät tuetut muistinopeudet ja -moduulit GIGABYTE:n verkkosivuilta.)
Onboard Graphics
  • Integroitu AMD Ryzen ™ 5000 G-Series/4000 G-SeriesProcessors -prosessoreihin:
    • x DisplayPort -portti, joka tukee enimmäisresoluutiota 5120x2880@60 Hz
      * Tukee DisplayPort 1.4 -versiota, HDCP 2.3:a ja HDR:ää.
    • x HDMI-porttia, jotka tukevat enimmäisresoluutiota 4096x2160@60 Hz
      * Tukee HDMI 2.1 -versiota, HDCP 2.3:a ja HDR:ää.
  • Tukee jopa 3 näyttöä samanaikaisesti
  • Suurin jaettu muisti 16 Gt
Audio
  • Realtek® -äänikoodekki
  • High Definition Audio
  • 2/4/5.1/7.1-kanavainen
    * Voit muuttaa ääniliitännän toiminnallisuutta ääniohjelmiston avulla. Jos haluat määrittää 7.1-kanavaisen äänen, käytä ääniohjelmistoa ääniasetusten määrittämiseen.
LAN
  • Realtek® GbE LAN -siru (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module
  • Intel® Wi-Fi AC 3168 (PCB-versiolle 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (PCB-versiolle 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (PCB-versiolle 1.4)
    WIFI 802.11a/b/g/n/ac, tukee 2.4/5 GHz:n kaksoistaajuutta
    • BLUETOOTH 4.2
    • Tuki 11ac-langattomalle standardille ja jopa 433 Mbps:n tiedonsiirtonopeudelle
      * Todellinen tiedonsiirtonopeus voi vaihdella ympäristön ja laitteiden mukaan.
Expansion Slots
  • Integroitu CPU:hun:
    • 1 x PCI Express x16 -liitin, joka tukee PCIe 3.0:aa ja toimii x16-nopeudella
Storage Interface
  • Integroitu CPU:hun:
    • 1 x M.2 -liitin (Socket 3, M key, tyyppi 2260/2280 SATA ja PCIe 3.0 x4/ x2 SSD -tuki)
  • Chipset:
    • 4 x SATA 6Gb/s -liitintä
  • Tuki RAID 0:lle, RAID 1:lle ja RAID 10:lle
USB
  • Integroitu CPU:hun:
    • 4 x USB 3.2 Gen 1 -porttia takapaneelissa
  • Chipset:
    • 2 x USB 3.2 Gen 1 -porttia saatavana sisäisen USB-otsikon kautta
    • 4 x USB 2.0/1.1 -porttia (2 porttia takapaneelissa, 2 porttia saatavana sisäisen USB-otsikon kautta)
Internal Connectors

1 1 x 24-nastainen ATX-päävirtaliitin

1 x 8-nastainen ATX 12V -virtaliitin

1 x CPU-tuulettimen otsikko

2 x järjestelmätuulettimen otsikkoa

1 x osoitettava LED-nauhan otsikko

1 x RGB LED -nauhan otsikko

1 x M.2 Socket 3 -liitin

4 x SATA 6Gb/s -liitintä

1 x etupaneelin otsikko

1 x etupaneelin ääniliitäntä

1 x kaiuttimen otsikko

1 x USB 3.2 Gen 1 -otsikko

1 x USB 2.0/1.1 -otsikko

1 x Trusted Platform Module (TPM) -otsikko (2x6 nastaa, vain GC-TPM2.0_S-moduulille)

1 x sarjaliikenneportin otsikko

1 x Clear CMOS -jumpperi
Back Panel Connectors

1 1 x DisplayPort

2 x HDMI-porttia

4 x USB 3.2 Gen 1 -porttia

2 x USB 2.0/1.1 -porttia

1 x Q-Flash Plus -painike

1 x RJ-45-portti

2 x SMA-antenniliitintä (1T1R)

3 x ääniliitäntää
I/O Controller
  • iTE® I/O Controller Chip
Hardware Monitor
  • Jännitteen tunnistus
  • Lämpötilan tunnistus
  • Tuulettimen nopeuden tunnistus
  • Ylikuumenemisvaroitus
  • Tuulettimen toimintahäiriövaroitus
  • Tuulettimen nopeuden säätö
    * Tuulettimen nopeuden säätötoiminnon tuki riippuu asennetusta tuulettimesta.
BIOS
  • 1 x 128 Mbit flash
  • Lisensoidun AMI UEFI BIOS:n käyttö
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • Tuki APP Centerille
    * APP Centerin käytettävissä olevat sovellukset voivat vaihdella emolevymallin mukaan. Kunkin sovelluksen tuetut toiminnot voivat myös vaihdella emolevyn teknisten tietojen mukaan.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Tuki Q-Flashille
  • Tuki Q-Flash Plus -toiminnolle
  • Tuki Xpress Install -toiminnolle
Bundled Software
  • Norton® Internet Security (OEM-versio)
  • LAN-kaistanleveyden hallintaohjelmisto
Operating System
  • Tuki Windows 11 64-bit -käyttöjärjestelmälle
  • Tuki Windows 10 64-bit -käyttöjärjestelmälle
Form Factor
  • Mini-ITX-muoto; 17,0 cm x 17,0 cm

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.
Katso CPU:n, muistimoduulien, SSD-levyjen ja M.2-laitteiden tukiluettelot GIGABYTE:n verkkosivuilta.

Lataa sovellusten uusin versio GIGABYTE:n verkkosivuston PALVELU/TUKI\Apuohjelma -sivulta.

Suorittimen asentaminen

varoitus Lue seuraavat ohjeet ennen suorittimen asentamista:

  • Varmista, että emolevy tukee suoritinta.
    (Katso viimeisin CPU-tukiluettelo GIGABYTE:n verkkosivuilta.)
  • Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta ennen suorittimen asentamista laitteistovaurioiden estämiseksi.
  • Etsi suorittimen nasta yksi. Suoritinta ei voi asettaa, jos se on suunnattu väärin.
  • Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
  • Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten suoritin voi ylikuumentua ja vaurioitua.
  • Aseta suorittimen isäntätaajuus suorittimen teknisten tietojen mukaisesti. Ei ole suositeltavaa asettaa järjestelmäväylän taajuutta laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardivaatimusten ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen
Nosta suorittimen kannan lukitusvipu kokonaan ylös. Etsi suorittimen kannan nasta yksi (merkitty pienellä kolmiolla) ja suoritin. Kun suoritin on asetettu kantaansa, aseta yksi sormi suorittimen keskelle, laske lukitusvipua ja lukitse se täysin lukittuun asentoon.
Suorittimen asentaminen
varoitus Älä pakota suoritinta suorittimen kantaan ennen kuin suorittimen kannan lukitusvipu on nostettu ylös, tai suoritin ja suorittimen kanta voivat vaurioitua.

Muistin asentaminen

varoitus Lue seuraavat ohjeet ennen muistin asentamista:

  • Varmista, että emolevy tukee muistia. On suositeltavaa käyttää muistia, jonka kapasiteetti, merkki, nopeus ja sirut ovat samat. (Katso viimeisimmät tuetut muistinopeudet ja -moduulit GIGABYTE:n verkkosivuilta.)
  • Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden estämiseksi.
  • Muistimoduuleissa on varma rakenne. Muistimoduuli voidaan asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Kaksikanavainen muistikokoonpano
Tämä emolevy tarjoaa kaksi muistikantaa ja tukee kaksikanavaista tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Kaksikanavaisen muistitilan ottaminen käyttöön kaksinkertaistaa alkuperäisen muistin kaistanleveyden.
Kaksi muistikantaa on jaettu kahteen kanavaan, ja jokaisella kanavalla on yksi muistikanta seuraavasti:

  • Kanava A: DDR4_A1
  • Kanava B: DDR4_B1

CPU-rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista kaksikanavaiseen tilaan.

  1. Kaksikanavaista tilaa ei voida ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
  2. Kun kaksikanavainen tila otetaan käyttöön kahdella muistimoduulilla, on suositeltavaa käyttää muistia, jonka kapasiteetti, merkki, nopeus ja sirut ovat samat.

Katso lisätietoja laitteiston asennuksesta GIGABYTE:n verkkosivuilta.

Laajennuskortin asentaminen

varoitus Lue seuraavat ohjeet ennen laajennuskortin asentamista:

  • Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana toimitettu käyttöohje.
  • Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden estämiseksi.

Takapaneelin liittimet

Takapaneelin liittimien yleiskatsaus

  1. DisplayPort (Huomautus 1)
    DisplayPort tarjoaa korkealaatuista digitaalista kuvaa ja ääntä, ja se tukee kaksisuuntaista äänen siirtoa. DisplayPort voi tukea sekä DPCP- että HDCP 2.3 -sisällönsuojausmekanismeja. Se tarjoaa parannettuja visuaaleja, jotka tukevat Rec. 2020 (laaja väriavaruus) ja High Dynamic Range (HDR) Blu-ray UHD -toistoa varten. Voit käyttää tätä porttia DisplayPortia tukevan näytön liittämiseen. Huomaa: DisplayPort-tekniikka voi tukea enintään resoluutiota 5120x2880@60 Hz, mutta tuetut todelliset resoluutiot riippuvat käytettävästä näytöstä.
  2. HDMI-portti (Huomautus 1)

    HDMI-portti on HDCP2.3-yhteensopiva ja tukee DolbyTrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz:n/24 bitin 7.1-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI:tä tukevan näytön liittämiseen. Suurin tuettu resoluutio on 4096x2160@60 Hz, mutta tuetut todelliset resoluutiot riippuvat käytettävästä näytöstä.
    tietoa
    • Jotta voit määrittää kolmen näytön kokoonpanon, sinun on ensin asennettava emolevyn ohjaimet käyttöjärjestelmään.
    • Kun olet asentanut DisplayPort/HDMI-laitteen, muista asettaa oletusarvoinen äänentoistolaite DisplayPortiksi/HDMI:ksi. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
  3. USB 3.2 Gen 1 -portti
    USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
  4. USB 3.2 Gen 1 -portti (Q-Flash Plus -portti)
    USB-portti tukee USB 3.2 Gen 1 -määritystä. Käytä tätä porttia USB-laitteille. Ennen kuin käytät Q-Flash Plus -ominaisuutta (Huomautus 2), muista asettaa USB-muistitikku ensin tähän porttiin.
    varoitus
    • Kun irrotat takapaneelin liittimeen kytkettyä kaapelia, irrota kaapeli ensin laitteestasi ja sitten emolevystä.
    • Kun irrotat kaapelia, vedä sitä suoraan ulos liittimestä. Älä keinuta sitä sivulta toiselle, jotta kaapelin liittimen sisällä ei tapahdu oikosulkua.
  5. Q-Flash Plus -painike (Huomautus 2)
    Q-Flash Plus antaa sinun päivittää BIOSin, kun järjestelmäsi on pois päältä (S5-sammutustila). Tallenna uusin BIOS USB-muistitikulle ja kytke se Q-Flash Plus -porttiin, ja sitten voit flashata BIOSin automaattisesti yksinkertaisesti painamalla Q-Flash Plus -painiketta. QFLED vilkkuu, kun BIOSin täsmäytys- ja flashausaktiviteetit alkavat, ja lakkaa vilkkumasta, kun pää-BIOSin flashaus on valmis.
  6. RJ-45 LAN -portti
    Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

    Nopeuden merkkivalo:
    Tila Kuvaus
    Oranssi 1 Gbps tiedonsiirtonopeus
    Vihreä 100 Mbps tiedonsiirtonopeus
    Pois päältä 10 Mbps tiedonsiirtonopeus

    Aktiivisuuden merkkivalo:

    Tila Kuvaus
    Vilkkuu Tietojen lähetys tai vastaanotto on käynnissä
    Pois päältä Tietojen lähetystä tai vastaanottoa ei tapahdu
  7. USB 2.0/1.1 -portti
    USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
  8. SMA-antenniliittimet (1T1R)
    Käytä tätä liitintä antennin liittämiseen.
    tietoa Kiristä antennit antenniliittimiin ja suuntaa sitten antennit oikein paremman signaalin vastaanoton varmistamiseksi.
  9. Linjatulo/takakaiutinlähtö (sininen)
    Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
  10. Linjalähtö/etukaiutinlähtö (vihreä)
    Linjalähtöliitäntä.
  11. Mikrofonitulo/keski-/subwoofer-kaiutinlähtö (vaaleanpunainen)
    Mikrofonituloliitäntä.
    Ääniliitäntöjen kokoonpanot:
    Liitäntä Kuulokkeet/ 2-kanavainen 4-kanavainen 5.1-kanavainen 7.1-kanavainen
    1. Linjatulo/takakaiutinlähtö
    		 ✓ ✓ ✓
    1. Linjalähtö/etukaiutinlähtö
    		 ✓ ✓ ✓ ✓
    1. Mikrofonitulo/keski-/subwoofer-kaiutinlähtö
    		 ✓ ✓
    Etupaneelin linjalähtö/sivukaiutinlähtö ✓

    tietoa Voit muuttaa ääniliitännän toiminnallisuutta ääniohjelmiston avulla. Jos haluat määrittää 7.1-kanavaisen äänen, käytä ääniohjelmistoa ääniasetusten määrittämiseen.

Vieraile GIGABYTE:n verkkosivustolla saadaksesi lisätietoja ääniohjelmiston määrittämisestä.

(Huomautus 1) Vain AMD Ryzen™ 5000 G-sarjan/4000 G-sarjan prosessoreille.
(Huomautus 2) Jos haluat ottaa Q-Flash Plus -toiminnon käyttöön, vieraile GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -verkkosivulla.

Sisäiset liittimet

Sisäisten liittimien yleiskatsaus

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

varoitus Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

  • Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
  • Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
  • Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

1/2). ATX_12V/ATX (2x4 12V:n virtaliitin ja 2x12:n päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävän vakaata virtaa kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja että kaikki laitteet on asennettu oikein. Virtaliittimessä on erehtymätön rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa.
12 V:n virtaliitin syöttää virtaa pääasiassa suorittimelle. Jos 12 V:n virtaliitintä ei ole kytketty, tietokone ei käynnisty.
tärkeää tietoa Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei anna tarvittavaa virtaa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

ATX_12V:

Nastanumero Määritelmä
1 GND (vain 2x4-nastaiselle 12 V:lle)
2 GND (vain 2x4-nastaiselle 12 V:lle)
3 GND
4 GND
5 +12V (vain 2x4-nastaiselle 12 V:lle)
6 +12V (vain 2x4-nastaiselle 12 V:lle)
7 +12V
8 +12V


ATX:

Nastanumero Määritelmä
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Virta OK
9 5VSB (valmiustila +5V)
10 +12V
11 +12V (vain 2x12-nastaiselle ATX:lle)
12 3.3V (vain 2x12-nastaiselle ATX:lle)
13 3.3V
14 -12V
15 GND
16 PS_ON (pehmeä päälle/pois)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (vain 2x12-nastaiselle ATX:lle)
24 GND (vain 2x12-nastaiselle ATX:lle)

3/4). CPU_FAN/SYS_FAN1/2 (tuulettimen liittimet)
Kaikki tämän emolevyn tuulettimen liittimet ovat 4-nastaisia. Useimmissa tuulettimen liittimissä on erehtymätön rakenne. Kun liität tuulettimen kaapelia, varmista, että liität sen oikeassa asennossa (musta liittimen johto on maadoitusjohto). Nopeuden säätötoiminto edellyttää, että käytetään tuuletinta, jossa on tuulettimen nopeuden säätörakenne. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Nastanumero Määritelmä
1 GND
2 Jännitteen nopeudensäätö
3 Tunnistus
4 PWM-nopeudensäätö

varoitus

  • Muista liittää tuulettimen kaapelit tuulettimen liittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
  • Nämä tuulettimen liittimet eivät ole konfigurointihyppylohkoja. Älä aseta hyppypäätä liittimiin.
  1. D_LED (osoitettava LED-nauhan liitin)
    Liitintä voidaan käyttää tavallisen 5050-osoitettavan LED-nauhan liittämiseen, jonka maksimiteho on 5 A (5 V) ja enimmäismäärä 1000 LEDiä.
    Nastanumero Määritelmä
    1 V (5V)
    2 Data
    3 Ei nastaa
    4 GND

    Liitä osoitettava LED-nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä osoitettavan LED-nauhan liittimen nastaan 1. Väärä liitäntä voi johtaa LED-nauhan vaurioitumiseen.

  2. LED_C (RGB LED -nauhan liitin)
    Liitintä voidaan käyttää tavallisen 5050 RGB LED -nauhan (12V/G/R/B) liittämiseen, jonka maksimiteho on 2 A (12 V) ja enimmäispituus 2 m.
    Nastanumero Määritelmä
    1 12V
    2 G
    3 R
    4 B

    Liitä RGB LED -nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän liittimen nastaan 1 (12 V). Väärä liitäntä voi johtaa LED-nauhan vaurioitumiseen.
    tärkeää tietoa Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -verkkosivulla.
    varoitus Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

  3. SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)
    SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0, RAID 1 ja RAID 10 -tiloja. Katso luku "RAID-sarjan määrittäminen" ohjeet RAID-järjestelmän määrittämiseen.
    Nastanumero Määritelmä
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Socket 3 -liitin)
    M.2 -liitin tukee M.2 SATA SSD -levyjä tai M.2 PCIe SSD -levyjä ja RAID-määritystä. Huomaa, että M.2 PCIe SSD -levyllä ei voi luoda RAID-sarjaa SATA-kiintolevyn kanssa. Katso luku "RAID-sarjan määrittäminen" ohjeet RAID-järjestelmän määrittämiseen.

    Asenna M.2 SSD oikein M.2-liittimeen noudattamalla alla olevia ohjeita.
    1. Löysää ruuvimeisselillä jäähdytyselementin ruuvia ja irrota sitten ensin jäähdytyselementti.
    2. Etsi asennettavan M.2 SSD -levyn oikea kiinnitysreikä ja kiristä sitten ensin välikappale. Aseta M.2 SSD M.2-liittimeen kulmassa.
    3. Paina M.2 SSD alas ja kiinnitä se sitten ruuvilla. Aseta jäähdytyselementti takaisin ja kiinnitä se alkuperäiseen reikään.
      tärkeää tietoa Valitse asennettavan M.2 SSD:n oikea reikä ja kiristä ruuvi ja välikappale uudelleen.
  5. F_PANEL (etupaneelin liitin)
    Liitä kotelon virtakytkin, nollauskytkin ja järjestelmän tilan merkkivalo tähän liittimeen alla olevien nastojen mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.
    • PLED (virran merkkivalo):
      Järjestelmän tila LED
      S0 Päällä
      S3/S4/S5 Pois päältä

      Yhdistetään kotelon etupaneelin virran tilan merkkivaloon. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai virta on katkaistu (S5).

    • PW (virtakytkin):
      Yhdistetään kotelon etupaneelin virtakytkimeen. Voit määrittää, miten järjestelmä sammutetaan virtakytkimellä (katso luku "BIOS Setup" (BIOS-asetukset), "Settings\Platform Power" (Asetukset\Alustan virta), jossa on lisätietoja).
    • HD (kiintolevyn toiminnan merkkivalo):
      Yhdistetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
    • RES (nollauskytkin):
      Yhdistetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokoneen uudelleen, jos tietokone lukittuu eikä normaali uudelleenkäynnistys onnistu.
    • NC: Ei yhteyttä.
      informaatio Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelin moduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta jne. Kun liität kotelon etupaneelin moduulin tähän liittimeen, varmista, että johdinten ja nastojen sijoittelu vastaavat oikein.
  6. F_AUDIO (etupaneelin audioliitin)
    Etupaneelin audioliitin tukee High Definition -ääntä (HD). Voit liittää kotelon etupaneelin audiomoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinten sijoittelu vastaa emolevyn liittimen nastojen sijoittelua. Moduulin liittimen ja emolevyn liittimen virheellinen liitäntä voi estää laitteen toiminnan tai jopa vahingoittaa sitä.
    Nastan nro Määritelmä
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 MIC Detection
    7 SENSE_SEND
    8 No Pin
    9 Head Phone L
    10 Head Phone Detection

    informaatio Joissakin koteloissa on etupaneelin audiomoduuli, jossa on erilliset liittimet jokaiselle johdolle yhden pistokkeen sijaan. Jos haluat lisätietoja etupaneelin audiomoduulin liittämisestä, jossa on erilainen johdinten sijoittelu, ota yhteyttä kotelon valmistajaan.

  7. SPEAKER (kaiutinliitin)
    Yhdistetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuuluu, jos järjestelmän käynnistyksessä ei havaita ongelmia.
    Nastat nro Määritelmä
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (USB 3.2 Gen 1 -liitin)
    Liitin on USB 3.2 Gen 1- ja USB 2.0 -standardien mukainen, ja se voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.2 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.
    Nastat nro Määritelmä
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 No Pin
  9. F_USB1 (USB 2.0/1.1 -liitin)
    Liitin on USB 2.0/1.1 -standardien mukainen. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.
    Nastat nro Määritelmä
    1 Power (5V)
    2 Power (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 No Pin
    10 NC

    varoitus Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.

  10. COM (sarjaporttiliitin)
    COM-liitin voi tarjota yhden sarjaportin valinnaisen COM-porttikaapelin kautta. Jos haluat ostaa valinnaisen COM-porttikaapelin, ota yhteyttä paikalliseen jälleenmyyjään.
    Nastat nro Määritelmä
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 No Pin
  11. TPM (Trusted Platform Module -liitin)
    Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.
    Nastat nro Määritelmä
    1 LAD0
    2 VCC3
    3 LAD1
    4 No Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Clear CMOS -jumpperi)
    Tällä jumpperilla voit tyhjentää BIOS-kokoonpanon ja palauttaa CMOS-arvot tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta nastaa muutaman sekunnin ajan metalliesineellä, kuten ruuvimeisselillä.
    Auki: Normaali
    Oikosulku: Tyhjennä CMOS-arvot
    varoitus
    • Sammuta aina tietokone ennen CMOS-arvojen tyhjentämistä.
    • Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin lataamaan tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusasetukset)) tai määritä BIOS-asetukset manuaalisesti (katso luku "BIOS Setup" (BIOS-asetukset) BIOS-määrityksiä varten).
  13. BAT (akku)
    Akku tarjoaa virtaa pitääkseen arvot (kuten BIOS-kokoonpanot, päivämäärä- ja aika tiedot) CMOS:ssä, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne voivat kadota.
    Voit tyhjentää CMOS-arvot poistamalla akun:
    1. Sammuta tietokone ja irrota virtajohto.
    2. Irrota akun kaapeli akun kaapeliliittimestä ja odota yksi minuutti.
    3. Liitä akun kaapeli.
    4. Kytke virtajohto ja käynnistä tietokone uudelleen.

    Nastat nro Määritelmä
    1 (+) RTC Power
    2 (-) GND

    varoitus

    • Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
    • Vaihda akku vastaavaan akkuun. Laitteesi voivat vaurioitua, jos akku korvataan väärällä mallilla.
    • Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
    • Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen tärkeimpiin toimintoihin kuuluvat Power-On Self-Test (POST) -testin suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muokata järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia.
Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin, jotta kokoonpanoarvot säilyvät CMOS-muistissa.
Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään. Päivitä BIOS käyttämällä joko GIGABYTE Q-Flash- tai @BIOS-apuohjelmaa.

  • Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman, että käyttöjärjestelmään tarvitsee mennä.
  • @BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.
    Varoitus
    • Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa olla päivittämättä BIOSia, jos nykyisen BIOS-version kanssa ei ole ongelmia. Päivitä BIOS varoen. Virheellinen BIOSin päivitys voi aiheuttaa järjestelmän toimintahäiriön.
    • On suositeltavaa, että et muuta oletusasetuksia (ellei sinun ole pakko), jotta vältät järjestelmän epävakautta tai muita odottamattomia tuloksia. Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa kortin oletusarvot. (Katso luvun "Optimoidut oletusarvot" tai akun/CMOS-hyppääjän tyhjentämisen esittelyt luvusta "Laitteiston asennus", jossa kerrotaan, miten CMOS-arvot tyhjennetään.)

Aloitusnäyttö

Seuraava aloituslogonäyttö tulee näkyviin, kun tietokone käynnistyy.
BIOS-asetukset - Vaihe 1 - Aloitusnäytön yleiskatsaus
BIOS-tiloja on kaksi erilaista, ja voit vaihtaa niiden välillä <F2>-näppäimellä. Easy Mode (Helppo tila) -tilassa käyttäjät voivat nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode (Helppo tila) -tilassa voit siirtyä kokoonpanoelementtien välillä hiirellä. Advanced Mode (Lisäasetukset) -tilassa on tarkemmat BIOS-asetukset. Voit siirtyä kohteiden välillä näppäimistön nuolinäppäimillä ja hyväksyä tai avata alivalikon painamalla <Enter>-näppäintä. Voit myös valita haluamasi kohteen hiirellä.
tiedot

  • Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse LoadOptimizedDefaults -kohde asettaaksesi järjestelmän oletusasetuksiin.
  • Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

Päävalikko

BIOS-asetukset - Vaihe 2 - Päävalikon yleiskatsaus

Advanced Mode (Lisäasetukset) -tilassa käytettävät toimintonäppäimet

<←><→> Siirrä valintapalkki asetusvalikon valitsemiseksi
<↑><↓> Siirrä valintapalkki valitaksesi määrityskohteen valikossa
<Enter>/Kaksoisnapsauta Suorita komento tai siirry valikkoon
<+>/<Page Up> Lisää numeerista arvoa tai tee muutoksia
<->/<Page Down> Vähennä numeerista arvoa tai tee muutoksia
<F1> Näytä toimintonäppäinten kuvaukset
<F2> Vaihda Easy Mode (Helppo tila) -tilaan
<F3> Tallenna nykyiset BIOS-asetukset profiiliin
<F4> Lataa BIOS-asetukset aiemmin luodusta profiilista
<F5> Palauta nykyisten alivalikkojen edelliset BIOS-asetukset
<F6> Näytä Smart Fan 5 -näyttö
<F7> Lataa nykyisten alivalikkojen optimoidut BIOS-oletusasetukset
<F8> Avaa Q-Flash-apuohjelma
<F10> Tallenna kaikki muutokset ja poistu BIOS-asetusohjelmasta
<F11> Vaihda Suosikit-alivalikkoon
<F12> Kaappaa nykyinen näyttö kuvana ja tallenna se USB-asemaan
<Insert> Lisää tai poista suosikkivaihtoehto
<Ctrl>+<S> Näytä tiedot asennetusta muistista
<Esc> Päävalikko: Poistu BIOS-asetusohjelmasta Alivalikot: Poistu nykyisestä alivalikosta

Suosikit (F11)

Aseta usein käyttämäsi vaihtoehdot suosikeiksi ja vaihda nopeasti <F11>-näppäimellä sivulle, jossa kaikki suosikkivaihtoehdot sijaitsevat. Lisää tai poista suosikkivaihtoehto siirtymällä sen alkuperäiselle sivulle ja painamalla <Insert>-näppäintä vaihtoehdon kohdalla. Vaihtoehto on merkitty tähdellä, jos se on asetettu "suosikiksi".

Tweaker

Varoitus Järjestelmän vakaa toiminta tekemilläsi ylikellotus-/ylijännitteen asetuksilla riippuu järjestelmän kokoonpanosta. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, että et muuta oletusasetuksia, jotta vältät järjestelmän epävakautta tai muita odottamattomia tuloksia. (Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta kortin oletusarvot.)

  • CPU Clock Control (Suorittimen kellon ohjaus)
    Voit asettaa suorittimen peruskellon manuaalisesti 1 MHz:n välein. (Oletus: Auto)

    On erittäin suositeltavaa, että suorittimen taajuus asetetaan suorittimen spesifikaatioiden mukaisesti.
  • Spread Spectrum Control (Hajonta-spektrin ohjaus)
    Ottaa käyttöön tai poistaa käytöstä CPU/PCIe Spread Spectrum (Hajonta-spektrin). (Oletus: Auto)

Suorittimen lisäasetukset

  • Core Performance Boost (Huomautus)
    Voit määrittää, otetaanko Core Performance Boost (CPB) -tekniikka käyttöön. Se on suorittimen suorituskykyä parantava tekniikka. (Oletus: Auto)
  • SVM Mode (SVM-tila)
    Virtualisointiteknologian parantama virtualisointi mahdollistaa sen, että alusta voi käyttää useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useina virtuaalijärjestelminä. (Oletus: Ei käytössä)
  • AMD Cool&Quiet function (AMD Cool&Quiet -toiminto)
    • Enabled (Käytössä)
      Antaa AMD Cool'n'Quiet -ohjaimen säätää suorittimen kellotaajuutta ja VID:tä dynaamisesti, jotta tietokoneen lämmöntuotto ja virrankulutus vähenevät. (Oletus)
    • Disabled (Ei käytössä)
      Poistaa tämän toiminnon käytöstä.
  • PPC Adjustment (Huomautus)
    Voit korjata suorittimen PState-tilan. (Oletus: PState 0)
  • Global C-state Control (Huomautus)
    Voit määrittää, päästetäänkö suoritin C-tiloihin. Kun tämä on käytössä, suorittimen ytimen taajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. (Oletus: Auto)
  • Power Supply Idle Control (Huomautus 1)
    Ottaa käyttöön tai poistaa käytöstä paketin C6-tilan.
    • Typical Current Idle (Tyypillinen virran tyhjäkäynti)
      Poistaa tämän toiminnon käytöstä.
    • Low Current Idle (Matala virran tyhjäkäynti)
      Ottaa tämän toiminnon käyttöön.
    • Auto
      Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
  • CCD Control (CCD-ohjaus) (Huomautus 1)
    Asettaa käytettävien CCD-yksiköiden määrän. (Oletus: Auto)
  • Downcore Control (Ydinten vähennyksen ohjaus)
    Voit valita, kuinka monta suorittimen ydintä otetaan käyttöön (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). (Oletus: Auto)
  • SMT Mode (SMT-tila)
    Voit ottaa käyttöön tai poistaa käytöstä suorittimen Simultaneous Multi-Threading -tekniikan. (Oletus: Auto)
  • CPPC (Huomautus 1)
    Ottaa CPPC-ominaisuuden käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
  • CPPC Preferred Cores (Huomautus 1)
    Ottaa CPPC Preferred Cores -ominaisuuden käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
  • Extreme Memory Profile (X.M.P.) (Huomautus 2)
    Mahdollistaa sen, että BIOS voi lukea XMP-muistimoduulin SPD-tiedot parantaakseen muistin suorituskykyä, kun se on käytössä.
    • Disabled (Ei käytössä)
      Poistaa tämän toiminnon käytöstä. (Oletus)
    • Profile1 (Profiili 1)
      Käyttää profiilin 1 asetuksia.
    • Profile2 (Huomautus 2)
      Käyttää profiilin 2 asetuksia.
  • XMP High Frequency Support (Huomautus 2)
    Voit valita korkeataajuisen muistin yhteensopivuustason. Tämä kohde on määritettävissä vain, kun Extreme Memory Profle (X.M.P.) on asetettu arvoon Profle1 tai Profle2. (Oletus: Auto)
  • System Memory Multiplier (Järjestelmämuistin kerroin)
    Voit asettaa järjestelmämuistin kertoimen. Auto asettaa muistikertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)

Muistin lisäasetukset

Muistin alituskat

Standard Timing Control (Vakiokellonajan ohjaus), Advanced Timing Control (Edistynyt kellonajan ohjaus), CAD Bus Setup Timing (CAD-väylän asetuskellonaika), CAD Bus Drive Strength (CAD-väylän ohjausvoimakkuus), Data Bus Confguration (Dataväylän määritys)
Nämä osiot tarjoavat muistin ajoitusasetukset. Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään sen jälkeen, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta kortin oletusarvot lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.

SPD Info

Näyttää tiedot asennetusta muistista.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
    Näiden kohteiden avulla voit säätää suorittimen Vcore- ja muistijännitteitä.

Suorittimen/VRM-asetukset

Tämän alivalikon avulla voit määrittää kuormitusviivan kalibrointitason.

(Huomautus) Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
(Huomautus 1) Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
(Huomautus 2) Tämä kohde on näkyvissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Asetukset

Asetukset

Platform Power (Alustan virta)

  • AC BACK
    Määrittää järjestelmän tilan, kun virta palaa AC-virtakatkon jälkeen.
    • Memory (Muisti)
      Järjestelmä palaa viimeisimpään tunnettuun hereilläolotilaan, kun AC-virta palautuu.
    • Always On (Aina päällä)
      Järjestelmä käynnistetään, kun AC-virta palautuu.
    • Always Off (Aina pois päältä)
      Järjestelmä pysyy pois päältä, kun AC-virta palautuu. (Oletus)
  • ErP
    Määrittää, kuluttaako järjestelmä vähiten virtaa S5-tilassa (sammutus). (Oletus: Disabled (Poistettu käytöstä)) Huomautus: Kun tämä kohde on asetettu Enabled (Käytössä) -tilaan, fResume by Alarm -toiminto ei ole käytettävissä.
  • Soft-Off by PWR-BTTN
    Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.
    • Instant-Off (Välitön sammutus)
      Paina virtapainiketta, niin järjestelmä sammuu välittömästi. (Oletus)
    • Delay 4 Sec. (Viive 4 sekuntia)
      Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia, jotta järjestelmä sammuu. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy lepotilaan.
  • Power Loading
    Ottaa käyttöön tai poistaa käytöstä keinokuorman. Kun virtalähde on alhaisella kuormalla, itesuojamekanismi aktivoituu, jolloin se sammuu tai vikaantuu. Jos näin käy, aseta tämä Enabled (Käytössä) -tilaan. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
  • Resume by Alarm
    Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Disabled (Poistettu käytöstä))
    Jos käytössä, aseta päivämäärä ja kellonaika seuraavasti:
    • Wake up day (Herätyspäivä): Käynnistä järjestelmä tiettynä ajankohtana joka päivä tai tiettynä päivänä kuukaudessa.
    • Wake up hour/minute/second (Herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.

Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai AC-virran poistamista, muuten asetukset eivät välttämättä ole tehokkaita.

  • Wake on LAN
    Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Enabled (Käytössä))
  • High Precision Event Timer
    Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -toiminnon käyttöjärjestelmässä. (Oletus: Enabled (Käytössä))
  • CEC 2019 Ready
    Voit valita, salliiko järjestelmä virrankulutuksen säätämisen, kun se on sammutettuna, joutokäynnillä tai valmiustilassa, jotta voidaan noudattaa CEC (California Energy Commission) 2019 -standardeja. (Oletus: Disabled (Poistettu käytöstä))

IO Ports (IO-portit)

  • Initial Display Output
    Määrittää näytön ensimmäisen alustuksen asennetulta PCI Express -näytönohjaimelta tai integroidulta näytönohjaimelta.
    • IGD Video (Huomautus)
      Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
    • PCIe 1 Slot
      Asettaa PCIEX16-paikkaan asennetun näytönohjaimen ensimmäiseksi näytöksi. (Oletus)
  • Integrated Graphics (Huomautus)
    Ottaa käyttöön tai poistaa käytöstä integroidun näytönohjaimen toiminnon.
    • Auto
      BIOS ottaa integroidun näytönohjaimen automaattisesti käyttöön tai poistaa sen käytöstä asennetun näytönohjaimen mukaan. (Oletus)
    • Forces
      Ottaa integroidun näytönohjaimen käyttöön.
    • Disabled
      Poistaa integroidun näytönohjaimen käytöstä.
  • UMA Mode (Huomautus)
    Määritä UMA-tila.
    • Auto
      Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
    • UMA Specified
      Asettaa UMA-kehyksen puskurikoon.
    • UMA Auto
      Asettaa näytön tarkkuuden.
    • UMA Game Optimized
      Säätää kehyksen puskurikoon järjestelmän kokonaismuistin koon perusteella.

Tämä kohde on määritettävissä vain, kun Integrated Graphics (Integroitu näytönohjain) on asetettu tilaan Forces (Pakotettu).

  • UMA Frame Buffer Size (Huomautus)
    Kehyksen puskurikoko on järjestelmän muistin kokonaismäärä, joka on varattu yksinomaan integroidulle näytönohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (oletus), 64M~2G.
    Tämä kohde on määritettävissä vain, kun UMA Mode (UMA-tila) on asetettu tilaan UMA Specified (UMA määritetty).
  • Display Resolution (Huomautus)
    Voit asettaa näytön tarkkuuden. Vaihtoehdot ovat: Auto (oletus), 1920x1080 ja alle, 2560x1600, 3840x2160. Tämä kohde on määritettävissä vain, kun UMA Mode (UMA-tila) on asetettu tilaan UMA Auto (UMA automaattinen).
  • HD Audio Controller
    Ottaa käyttöön tai poistaa käytöstä integroidun äänitoiminnon. (Oletus: Enabled (Käytössä))
    Jos haluat asentaa kolmannen osapuolen lisä-äänikortin integroidun äänen sijaan, aseta tämä kohde tilaan Disabled (Poistettu käytöstä).
  • PCIEX16 Bifurcation
    Voit määrittää, miten PCIEX16-paikan kaistanleveys jaetaan. Vaihtoehdot: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Huomautus). (Oletus: Auto)
  • Above 4G Decoding
    Ottaa käyttöön tai poistaa käytöstä 64-bittisten laitteiden dekoodauksen yli 4 Gt:n osoiteavaruudessa (vain, jos järjestelmäsi tukee 64-bittistä PCI-dekoodausta). Aseta tilaan Enabled (Käytössä), jos asennettu on useampi kuin yksi edistyksellinen näytönohjain, eikä niiden ohjaimia voi käynnistää käyttöjärjestelmään siirryttäessä (4 Gt:n muistiosoiteavaruuden rajoituksen vuoksi). (Oletus: Disabled (Poistettu käytöstä))
  • Onboard LAN Controller
    Ottaa käyttöön tai poistaa käytöstä integroidun LAN-toiminnon. (Oletus: Enabled (Käytössä))
    Jos haluat asentaa kolmannen osapuolen lisäverkkokortin integroidun LANin sijaan, aseta tämä kohde tilaan Disabled (Poistettu käytöstä).

(Huomautus) Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.

Super IO Configuration (Super IO -määritys)

  • Serial Port 1
    Ottaa käyttöön tai poistaa käytöstä integroidun sarjaportin. (Oletus: Enabled (Käytössä))

USB Confguration (USB-määritys)

  • Legacy USB Support
    Mahdollistaa USB-näppäimistön/hiiren käytön MS-DOSissa. (Oletus: Enabled (Käytössä))
  • XHCI Hand-off
    Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmälle, jolla ei ole XHCI Hand-off -tukea. (Oletus: Enabled (Käytössä))
  • USB Mass Storage Driver Support
    Ottaa käyttöön tai poistaa käytöstä tuen USB-tallennuslaitteille. (Oletus: Enabled (Käytössä))
  • Port 60/64 Emulation
    Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön, jotta USB-näppäimistöjä/hiiriä tuetaan täysin MS-DOSissa tai käyttöjärjestelmässä, joka ei natiivisti tue USB-laitteita. (Oletus: Disabled (Poistettu käytöstä))
  • Mass Storage Devices
    Näyttää luettelon liitetyistä USB-massamuistilaitteista. Tämä kohde tulee näkyviin vain, kun USB-tallennuslaite on asennettu.

APP Center Download & Install Configuration (APP Centerin lataus- ja asennusmääritys)

  • APP Center Download & Install
    Voit määrittää, ladataanko ja asennetaanko GIGABYTE APP Center automaattisesti käyttöjärjestelmään siirtymisen jälkeen. Varmista ennen APP Centerin asentamista, että järjestelmä on yhdistetty Internetiin. (Oletus: Enabled (Käytössä))

NVMe Configuration (NVMe-määritys)

Näyttää tiedot M.2 NVME PCIe SSD -levystä, jos se on asennettu.

SATA Configuration (SATA-määritys)

  • SATA Mode
    Ottaa käyttöön tai poistaa käytöstä RAIDin piirisarjaan integroiduille SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.
    • RAID
      Ottaa RAIDin käyttöön SATA-ohjaimelle.
    • AHCI
      Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntämääritys, jonka avulla tallennusohjain voi ottaa käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)
  • NVMe RAID mode
    Voit määrittää, käytetäänkö M.2 NVMe PCIe SSD -levyjä RAIDin määrittämiseen. (Oletus: Disabled (Poistettu käytöstä))
  • Chipset SATA Port Enable
    Ottaa käyttöön tai poistaa käytöstä integroidut SATA-ohjaimet. (Oletus: Enabled (Käytössä))
  • Chipset SATA Port 0/1/2/3
    Näyttää liitettyjen SATA-laitteiden tiedot.

Network Stack Confguration (Verkkopino-määritys)

  • Network Stack
    Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Disabled (Poistettu käytöstä))
  • IPv4 PXE Support
    Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
  • IPv4 HTTP Support
    Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
  • IPv6 PXE Support
    Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
  • IPv6 HTTP Support
    Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
  • PXE boot wait time
    Voit määrittää, kuinka kauan odotetaan, ennen kuin voit painaa <Esc> peruuttaaksesi PXE-käynnistyksen. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä. (Oletus: 0)
  • Media detect count
    Voit asettaa, kuinka monta kertaa median läsnäolo tarkistetaan. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä. (Oletus: 1)

Realtek PCIe GBE Family Controller

Tämä alivalikko tarjoaa tietoja LAN-määrityksestä ja siihen liittyvistä määritysvaihtoehdoista.

Miscellaneous (Muut)

  • LEDs in System Power On State
    Voit ottaa käyttöön tai poistaa käytöstä emolevyn LED-valaistuksen, kun järjestelmä on päällä.
    • Off (Pois päältä)
      Poistaa valitun valaistustilan käytöstä, kun järjestelmä on päällä.
    • On (Päällä)
      Ottaa valitun valaistustilan käyttöön, kun järjestelmä on päällä. (Oletus)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Voit asettaa emolevyn LEDien valaistustilan järjestelmän S3/S4/S5-tilassa.
    Tämä kohde on määritettävissä, kun LEDs in System Power On State (LEDit järjestelmän virran ollessa päällä) on asetettu tilaan On (Päällä).
    • Off (Pois päältä)
      Poistaa valitun valaistustilan käytöstä, kun järjestelmä siirtyy S3/S4/S5-tilaan. (Oletus)
    • On (Päällä)
      Ottaa valitun valaistustilan käyttöön, kun järjestelmä siirtyy S3/S4/S5-tilaan.
  • PCIe Slot Configuration
    Voit asettaa PCI Express -paikkojen toimintatilan Gen 1:ksi, Gen 2:ksi tai Gen 3:ksi. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
  • 3DMark01 Enhancement
    Voit määrittää, parannetaanko joidenkin vanhojen benchmark-suorituskykyä. (Oletus: Disabled (Poistettu käytöstä))
  • IOMMU
    Ottaa käyttöön tai poistaa käytöstä AMD IOMMU -tuen. (Oletus: Auto)
  • AMD CPU fTPM
    Ottaa käyttöön tai poistaa käytöstä AMD-suorittimeen integroidun TPM 2.0 -toiminnon. (Oletus: Disabled (Poistettu käytöstä))

Trusted Computing (Luotettava tietojenkäsittely)

Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM) -moduulin.

AMD CBS

Tämä alivalikko tarjoaa AMD CBS:ään liittyviä määritysvaihtoehtoja.

PC Health (PC:n kunto)

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Näyttää järjestelmän nykyiset jännitteet.

Smart Fan 5

  • Monitor
    Voit valita valvottavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN)
  • Fan Speed Control
    Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säädetäänkö tuulettimen nopeutta.
    • Normal
      Mahdollistaa tuulettimen toiminnan eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerilla järjestelmävaatimustesi perusteella. (Oletus)
    • Silent
      Mahdollistaa tuulettimen toiminnan hitailla nopeuksilla.
    • Manual
      Voit säätää tuulettimen nopeutta käyräkaaviossa.
    • Full Speed
      Mahdollistaa tuulettimen toiminnan täydellä nopeudella.
  • Fan Control Use Temperature Input
    Voit valita tuulettimen nopeuden säätöön käytettävän viitelämpötilan.
  • Temperature Interval
    Voit valita lämpötilavälin tuulettimen nopeuden muutokselle.
  • Fan Control Mode
    • Auto
      Antaa BIOSin havaita automaattisesti asennetun tuulettimen tyypin ja asettaa optimaalisen säätötilan. (Oletus)
    • Voltage
      Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
    • PWM
      PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.
  • Fan Stop
    Ottaa käyttöön tai poistaa käytöstä tuulettimen pysäytystoiminnon. Voit asettaa lämpötilarajan lämpötilakäyrän avulla. Tuuletin lopettaa toiminnan, kun lämpötila on rajaa alhaisempi. (Oletus: Disabled (Poistettu käytöstä))
  • Temperature
    Näyttää valitun kohdealueen nykyisen lämpötilan.
  • Fan Speed
    Näyttää tuulettimen nykyiset nopeudet.
  • Temperature Warning
    Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Disabled (poistettu käytöstä) (oletus), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Sallii järjestelmän antaa varoitusäänen, jos tuuletinta ei ole kytketty tai se vioittuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Disabled (Poistettu käytöstä))

Järjestelmätiedot

Tässä osiossa on tietoja emolevymallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja määrittää järjestelmän ajan manuaalisesti.
Järjestelmätiedot

  • System Language
    Valitsee BIOSin käyttämän oletuskielen.
  • System Date
    Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter>-näppäintä vaihtaaksesi kuukausi-, päivä- ja vuosikenttien välillä ja aseta haluamasi arvo <Page Up>- tai <Page Down> -näppäimellä.
  • System Time
    Asettaa järjestelmän ajan. Ajan muoto on tunti, minuutti ja sekunti. Esimerkiksi kello 13.00 on 13:00:00. Käytä <Enter>-näppäintä vaihtaaksesi tunti-, minuutti- ja sekuntikenttien välillä ja aseta haluamasi arvo <Page Up>- tai <Page Down> -näppäimellä.
  • Access Level
    Näyttää nykyisen käyttöoikeustason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusnäyttö on Administrator.) Järjestelmänvalvojan taso sallii kaikkien BIOS-asetusten muuttamisen; käyttäjätaso sallii vain tiettyjen BIOS-asetusten muuttamisen, mutta ei kaikkien.

Plug in Devices Info

Näyttää tietoja SATA-, PCI Express- ja M.2-laitteista, jos ne on asennettu.

Q-Flash

Voit käyttää Q-Flash-apuohjelmaa BIOSin päivittämiseen tai nykyisen BIOS-kokoonpanon varmuuskopiointiin.

Käynnistys

Käynnistys

  • Boot Option Priorities
    Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, saavat etuliitteen "UEFI:" käynnistyslaiteluettelossa. Jos haluat käynnistää GPT-osiointia tukevan käyttöjärjestelmän, valitse laite, jonka edessä on "UEFI:"-merkkijono.
    Tai jos haluat asentaa GPT-osiointia tukevan käyttöjärjestelmän, kuten Windows 10 64-bittisen, valitse optinen asema, joka sisältää Windows 10 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
  • Bootup NumLock State
    Ottaa Numlock-ominaisuuden käyttöön tai poistaa sen käytöstä näppäimistön numeronäppäimistössä POSTin jälkeen. (Oletus: Päällä)
  • Security Option
    Määrittää, vaaditaanko salasana aina, kun järjestelmä käynnistetään, vai vain kun siirryt BIOS-asetuksiin. Kun olet määrittänyt tämän kohdan, aseta salasanat kohdan Administrator Password/User Password alle.
    • Setup
      Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymiseen.
    • System
      Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetusohjelmaan siirtymiseen. (Oletus)
  • Full Screen LOGO Show
    Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyessä. Disabled ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Käytössä)
  • Fast Boot
    Ottaa nopean käynnistyksen käyttöön tai poistaa sen käytöstä käyttöjärjestelmän käynnistysprosessin lyhentämiseksi. Ultra Fast tarjoaa nopeimman käynnistysnopeuden. (Oletus: Ei käytössä)
  • SATA Support
    • Last Boot SATA Devices Only
      Edellistä käynnistysasemaa lukuun ottamatta kaikki SATA-laitteet poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis. (Oletus)
    • All SATA Devices
      Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana.

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.

  • NVMe Support
    Voit ottaa NVMe-laitteet käyttöön tai poistaa ne käytöstä. (Oletus: Käytössä)
    Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
  • VGA Support
    Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.
    • Auto
      Ottaa käyttöön vain vanhan vaihtoehdon ROM.
    • EFI Driver
      Ottaa käyttöön EFI-vaihtoehdon ROM. (Oletus)

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.

  • USB Support
    • Disabled
      Kaikki USB-laitteet poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
    • Full Initial
      Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana. (Oletus)
    • Partial Initial
      Osa USB-laitteista poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Poistaa käynnistyksen verkosta käytöstä. (Oletus)
    • Enabled
      Ottaa käynnistyksen verkosta käyttöön.

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.

  • CSM Support
    Ottaa UEFI CSM:n (Compatibility Support Module) käyttöön tai poistaa sen käytöstä vanhan PC-käynnistysprosessin tukemiseksi.
    • Disabled
      Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.
    • Enabled
      Ottaa UEFI CSM:n käyttöön. (Oletus)
  • LAN PXE Boot Option ROM
    Voit valita, otetaanko LAN-ohjaimen vanha vaihtoehto-ROM käyttöön. (Oletus: Ei käytössä) Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
  • Storage Boot Option Control
    Voit valita, otetaanko tallennuslaitteen ohjaimen UEFI- tai vanha vaihtoehto-ROM käyttöön.
    • Disabled
      Poistaa vaihtoehto-ROM:n käytöstä.
    • UEFI Only
      Ottaa käyttöön vain UEFI-vaihtoehto-ROM. (Oletus)
    • Legacy Only
      Ottaa käyttöön vain vanhan vaihtoehto-ROM.

Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.

  • Other PCI Device ROM Priority
    Voit valita, otetaanko PCI-laitteen ohjaimen UEFI- tai Legacy-vaihtoehto-ROM käyttöön muiden kuin LAN-, tallennuslaite- ja näytönohjainten osalta.
    • Disabled
      Poistaa vaihtoehto-ROM:n käytöstä.
    • UEFI Only
      Ottaa käyttöön vain UEFI-vaihtoehto-ROM. (Oletus)
    • Legacy Only
      Ottaa käyttöön vain vanhan vaihtoehto-ROM.

Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.

  • Administrator Password
    Voit määrittää järjestelmänvalvojan salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on annettava järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasana antaa sinun tehdä muutoksia kaikkiin BIOS-asetuksiin.
  • User Password
    Voit määrittää käyttäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on annettava järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasana antaa kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin. Jos haluat peruuttaa salasanan, paina <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
    HUOMAUTUS: Ennen kuin asetat käyttäjän salasanan, muista asettaa ensin järjestelmänvalvojan salasana.

Suojattu käynnistys

Voit ottaa suojatun käynnistyksen käyttöön tai poistaa sen käytöstä ja määrittää siihen liittyvät asetukset. Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Disabled.

  • Preferred Operating Mode
    Voit valita, siirrytäänkö BIOS-asetuksiin siirryttäessä helppoon vai edistyneeseen tilaan. Auto siirtyy BIOS-tilaan, jossa se oli viimeksi. (Oletus: Auto)

Tallenna ja poistu

Tallenna ja poistu

  • Save & Exit Setup
    Paina <Enter> tässä kohdassa ja valitse Yes. Tämä tallentaa muutokset CMOS:ään ja poistuu BIOS-asetusohjelmasta. Valitse No tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
  • Exit Without Saving
    Paina <Enter> tässä kohdassa ja valitse Yes. Tämä poistuu BIOS-asetuksista tallentamatta BIOS-asetuksissa tehtyjä muutoksia CMOS:ään. Valitse No tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
  • Load Optimized Defaults
    Paina <Enter> tässä kohdassa ja valitse Yes ladataksesi optimaaliset BIOS-oletusasetukset. BIOSin oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusasetukset BIOSin päivittämisen jälkeen tai CMOS-arvojen tyhjentämisen jälkeen.
  • Boot Override
    Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse Yes vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
  • Save Profles
    Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Paina <Enter> suorittaaksesi. Tai voit valita Select File in HDD/FDD/USB tallentaaksesi profiilin tallennuslaitteellesi.
  • Load Profles
    Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa BIOS-asetusten lataamiseen aiemmin luodusta profiilista ilman BIOS-asetusten uudelleenmäärittämisen vaivaa. Valitse ensin ladattava profiili ja paina sitten <Enter> suorittaaksesi. Voit valita Select File in HDD/FDD/USB tuodaksesi aiemmin tallennuslaitteeltasi luodun profiilin tai ladata BIOSin automaattisesti luoman profiilin, kuten palauttaa BIOS-asetukset viimeisiin asetuksiin, jotka toimivat oikein (viimeksi tunnettu hyvä tietue).

RAID-kokoonpanon määrittäminen

RAID-tasot

RAID 0 RAID 1 RAID 10
Kiintolevyjen vähimmäismäärä ≥2 2 4
Levyjärjestelmän kapasiteetti Kiintolevyjen määrä *
Pienimmän levyn koko 		Pienimmän levyn koko (Kiintolevyjen määrä/2) *
Pienimmän levyn koko
Vikasietoisuus Ei Kyllä Kyllä

Ennen kuin aloitat, valmista seuraavat asiat:

  • Vähintään kaksi SATA-kiintolevyä tai SSD-levyä. (Huomautus) (Optimaalisen suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti).
  • Windows-asennuslevy.
  • Internet-yhteydessä oleva tietokone.
  • USB-muistitikku.

Integroidun SATA-ohjaimen määrittäminen

  1. SATA-kiintolevyn/-levyjen asentaminen tietokoneeseen
    Asenna kiintolevyt/SSD-levyt emolevyn SATA/M.2-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.
  2. SATA-ohjaimen tilan määrittäminen BIOS-asetuksissa
    Varmista, että määrität SATA-ohjaimen tilan oikein järjestelmän BIOS-asetuksissa.
    Vaiheet:
    Käynnistä tietokone ja paina <Delete>-näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Aseta kohdassa Settings\IO Ports (Asetukset\IO-portit) asetukseksi RAID kohdassa SATA Configuration\SATA Mode (SATA-määritys\SATA-tila). Tallenna sitten asetukset ja käynnistä tietokone uudelleen. (Jos haluat käyttää NVMe PCIe SSD -levyjä RAID-kokoonpanon määrittämiseen, varmista, että asetat NVMe RAID mode (NVMe RAID -tila) -asetukseksi Enabled (Käytössä).)
    tietoa Tässä osiossa kuvatut BIOS-asetusvalikot voivat poiketa emolevysi tarkista asetuksista. Näkemäsi todelliset BIOS-asetusvalikkovaihtoehdot riippuvat käyttämästäsi emolevystä ja BIOS-versiosta.
  3. UEFI RAID -kokoonpano
    Vaiheet:
    1. Siirry BIOS-asetuksissa kohtaan Boot (Käynnistys) ja aseta CSM Support (CSM-tuki) -asetukseksi Disabled (Poistettu käytöstä). Tallenna muutokset ja poistu BIOS-asetuksista.
    2. Kun järjestelmä on käynnistynyt uudelleen, siirry uudelleen BIOS-asetuksiin. Siirry sitten alivalikkoon Settings\IO Ports\RAIDXpert2 Confguration Utility (Asetukset\IO-portit\RAIDXpert2-määritysapuohjelma).
    3. Paina näytössä RAIDXpert2 Configuration Utility (RAIDXpert2-määritysapuohjelma) <Enter>-näppäintä kohdassa Array Management (Levyjärjestelmän hallinta) siirtyäksesi näyttöön Create Array (Luo levyjärjestelmä). Valitse sitten RAID-taso. Tuettuja RAID-tasoja ovat RAID 0, RAID 1 ja RAID 10 (käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä). Paina seuraavaksi <Enter>-näppäintä kohdassa Select Physical Disks (Valitse fyysiset levyt) siirtyäksesi näyttöön Select Physical Disks (Valitse fyysiset levyt).
    4. Valitse näytössä Select Physical Disks (Valitse fyysiset levyt) RAID-levyjärjestelmään sisällytettävät kiintolevyt ja aseta ne tilaan Enabled (Käytössä). Seuraavaksi siirry alanuolinäppäimellä kohtaan Apply Changes (Ota muutokset käyttöön) ja paina <Enter>-näppäintä. Palaa sitten edelliseen näyttöön ja aseta Select CacheTagSize (Valitse välimuistitunnisteen koko), Read Cache Policy (Lue välimuistikäytäntö) ja Write Cache Policy (Kirjoita välimuistikäytäntö).
    5. Siirry kohtaan Create Array (Luo levyjärjestelmä) ja aloita painamalla <Enter>-näppäintä.
    6. Valmistumisen jälkeen sinut palautetaan näyttöön Array Management (Levyjärjestelmän hallinta). Kohdassa ManageArray Properties (Hallitse levyjärjestelmän ominaisuuksia) näet uuden RAID-asemamäärän ja tiedot RAID-tasosta, levyjärjestelmän nimestä, levyjärjestelmän kapasiteetista jne.

(Huomautus) Huomaa, että M.2 PCIe SSD -levyä ei voi käyttää RAID-kokoonpanon luomiseen SATA-kiintolevyllä.

RAID-ohjaimen ja käyttöjärjestelmän asentaminen

Kun BIOS-asetukset ovat oikein, olet valmis asentamaan käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen
Koska joissakin käyttöjärjestelmissä on jo RAID-ohjain, erillistä RAID-ohjainta ei tarvitse asentaa Windowsin asennuksen aikana. Kun käyttöjärjestelmä on asennettu, suosittelemme, että asennat kaikki tarvittavat ohjaimet GIGABYTE APP Centeristä järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että toimitat ylimääräisen RAID-ohjaimen käyttöjärjestelmän asennuksen aikana, katso alla olevat vaiheet:

  1. Siirry GIGABYTE:n verkkosivustolle, selaa emolevyn mallin verkkosivulle, lataa AMD RAID Preinstall Driver (AMD RAID -esiasennusohjain) -tiedosto sivulta Support\Download\SATA RAID/AHCI (Tuki\Lataukset\SATA RAID/AHCI), pura tiedosto ja kopioi tiedostot USB-muistitikulle.
  2. Käynnistä Windows-asennuslevyltä ja suorita käyttöjärjestelmän vakioasennusvaiheet. Kun näyttöön tulee kehotus ladata ohjain, valitse Browse (Selaa).
  3. Aseta USB-muistitikku paikalleen ja selaa sitten ohjaimen sijaintiin. Valitse ensin AMD-RAID Bottom Device ja lataa ohjain napsauttamalla Next (Seuraava). Valitse sitten AMD-RAID Controller ja lataa ohjain napsauttamalla Next (Seuraava). Jatka lopuksi käyttöjärjestelmän asennusta.

Katso lisätietoja RAID-levyjärjestelmän määrittämisestä GIGABYTE:n verkkosivustolta.

Ohjainten asennus

Kun olet asentanut käyttöjärjestelmän, työpöydän oikeaan alakulmaan tulee valintaikkuna, jossa kysytään, haluatko ladata ja asentaa ohjaimet ja GIGABYTE-sovellukset APP Centerin kautta. Jatka asennusta napsauttamalla Install (Asenna). (Varmista BIOS-asetuksissa, että Advanced\APP Center Download & Install Confguration\ APP Center Download & Install (Lisäasetukset\APP Centerin lataus- ja asennusmääritys\APP Centerin lataus ja asennus) -asetukseksi on määritetty Enabled (Käytössä).)

Kun näyttöön tulee loppukäyttäjän käyttöoikeussopimus -valintaikkuna, asenna APP Center painamalla <Accept> (Hyväksy). Valitse APP Center -näytössä ohjaimet ja sovellukset, jotka haluat asentaa, ja valitse Install (Asenna).

tietoa Varmista ennen asennusta, että järjestelmä on yhdistetty Internetiin.
Katso lisätietoja ohjelmistosta GIGABYTE:n verkkosivustolta.

Katso lisätietoja vianmäärityksestä GIGABYTE:n verkkosivustolta.

GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
Puhelin: +886-2-8912-4000, faksi: +886-2-8912-4005
Tekninen ja ei-tekninen tuki (myynti/markkinointi): https://esupport.gigabyte.com
Verkkosivun osoite (englanniksi): https://www.gigabyte.com
Verkkosivun osoite (kiinaksi): https://www.gigabyte.com/tw

  • GIGABYTE eSupport
    Jos haluat lähettää teknisen tai ei-teknisen (myynti/markkinointi) kysymyksen, siirry osoitteeseen:
    https://esupport.gigabyte.com

Viitteet

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa GIGABYTE A520I AC -käyttöohje

Saatavilla olevat kielet

Aiheeseen liittyvät käyttöohjeet: Gigabyte A520I AC

Sisällysluettelo
