Priročnik za GIGABYTE A520I AC

Vsebina

Prepoznavanje revizije vaše matične plošče

Številka revizije na vaši matični plošči je videti takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je revizija matične plošče 1.0. Preverite revizijo vaše matične plošče, preden posodobite BIOS matične plošče, gonilnike ali ko iščete tehnične informacije.
Primer:
Prepoznavanje revizije vaše matične plošče - Primer

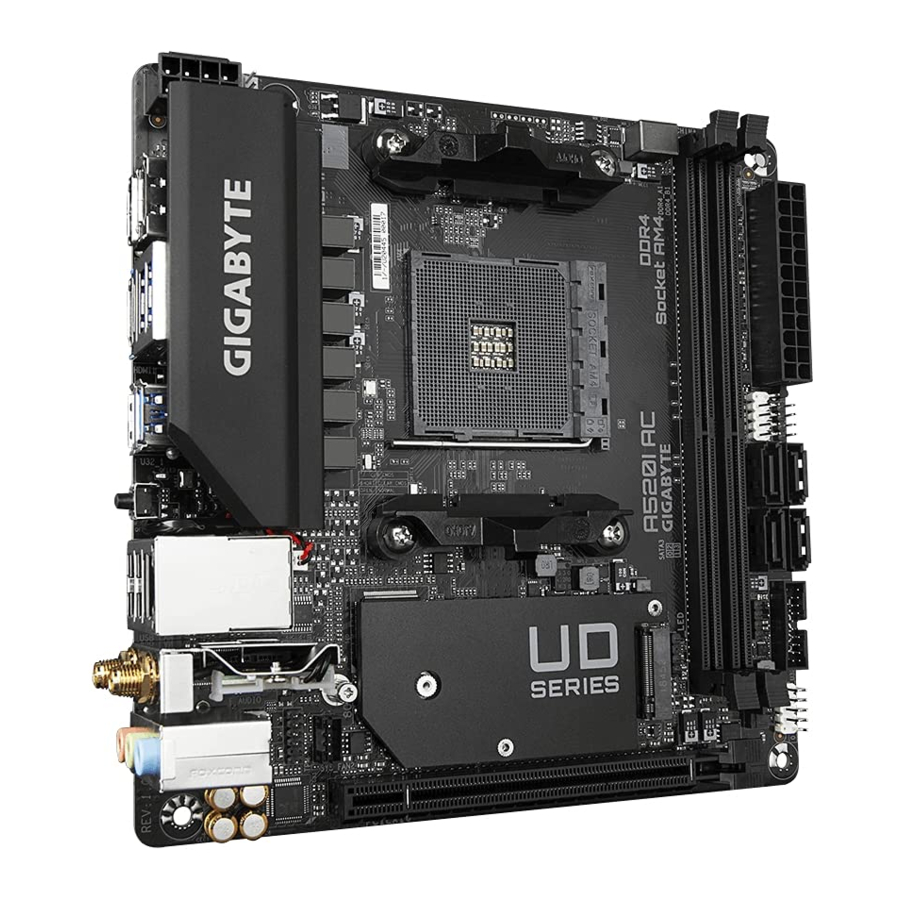

Postavitev matične plošče A520I AC

Postavitev matične plošče

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:

  • Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
  • Pred namestitvijo ne odstranjujte ali lomite nalepke S/N (serijske številke) matične plošče ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
  • Preden namestite ali odstranite matično ploščo ali druge strojne komponente, vedno izključite napajanje iz električnega omrežja, tako da iztaknete napajalni kabel iz vtičnice.
  • Ko priključujete strojne komponente na notranje priključke na matični plošči, se prepričajte, da so tesno in varno priključeni.
  • Ko ravnate z matično ploščo, se izogibajte dotikanju kovinskih vodnikov ali priključkov.
  • Pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, je najbolje nositi zapestni trak za zaščito pred elektrostatično razelektritvijo (ESD). Če nimate zapestnega traku za zaščito pred ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
  • Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v posodo za zaščito pred elektrostatično razelektritvijo.
  • Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
  • Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
  • Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaših strojnih komponent priključeni.
  • Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
  • Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
  • Ne postavljajte računalniškega sistema na neravno površino.
  • Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
  • Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in fizično škodo uporabniku.
  • Če niste prepričani o katerem koli koraku namestitve ali imate težave, povezane z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
  • Če uporabljate adapter, podaljšek napajalnega kabla ali razdelilnik, se posvetujte z njegovimi navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPU
  • Podnožje AMD Socket AM4, podpora za:
    Procesorji AMD Ryzen ™ serije 5000/
    Procesorji AMD Ryzen ™ serije 5000 G/
    Procesorji AMD Ryzen ™ serije 4000 G/
    Procesorji AMD Ryzen ™ serije 3000
    (Za najnovejši seznam podprtih CPU-jev obiščite spletno mesto GIGABYTE.)
Vezni nabor
  • AMD A520
Pomnilnik
  • 2 x DDR4 DIMM reži, ki podpirata do 64 GB (32 GB zmogljivosti posameznega DIMM) sistemskega pomnilnika
  • Podpora za pomnilniške module DDR4 3200/2933/2667/2400/2133 MT/s
  • Dvokanalna pomnilniška arhitektura
  • Podpora za ECC Un-buffered DIMM 1Rx8/2Rx8 pomnilniške module (delujejo v načinu brez ECC)
  • Podpora za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pomnilniške module
  • Podpora za pomnilniške module Extreme Memory Profile (XMP)
    (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Integrirana grafika
  • Integrirano v procesorje AMD Ryzen ™ serije 5000 G/serije 4000 G:
    • x DisplayPort priključek, ki podpira največjo ločljivost 5120x2880@60 Hz
      * Podpora za različico DisplayPort 1.4, HDCP 2.3 in HDR.
    • x HDMI priključki, ki podpirajo največjo ločljivost 4096x2160@60 Hz
      * Podpora za različico HDMI 2.1, HDCP 2.3 in HDR.
  • Podpora za do 3 zaslone hkrati
  • Največja deljena pomnilnik 16 GB
Zvok
  • Realtek® avdio CODEC
  • Visoka ločljivost zvoka
  • 2/4/5.1/7.1-kanalni
    * Funkcionalnost avdio priključka lahko spremenite z avdio programsko opremo. Za konfiguriranje 7.1-kanalnega zvoka dostopajte do avdio programske opreme za avdio nastavitve.
LAN
  • Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)
Modul za brezžično komunikacijo
  • Intel® Wi-Fi AC 3168 (za različice PCB 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (za različico PCB 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (za različico PCB 1.4)
    WIFI 802.11a/b/g/n/ac, ki podpira 2,4/5 GHz dvopasovni
    • BLUETOOTH 4.2
    • Podpora za brezžični standard 11ac in hitrost prenosa podatkov do 433 Mbps
      * Dejanska hitrost prenosa podatkov se lahko razlikuje glede na okolje in opremo.
Razširitvene reže
  • Integrirano v CPU:
    • 1 x reža PCI Express x16, ki podpira PCIe 3.0 in deluje pri x16
Vmesnik za shranjevanje
  • Integrirano v CPU:
    • 1 x priključek M.2 (Socket 3, M key, tip 2260/2280 SATA in PCIe 3.0 x4/ x2 SSD podpora)
  • Vezni nabor:
    • 4 x priključki SATA 6Gb/s
  • Podpora za RAID 0, RAID 1 in RAID 10
USB
  • Integrirano v CPU:
    • 4 x priključki USB 3.2 Gen 1 na zadnji plošči
  • Vezni nabor:
    • 2 x priključki USB 3.2 Gen 1, ki sta na voljo prek notranjega USB priključka
    • 4 x priključki USB 2.0/1.1 (2 priključka na zadnji plošči, 2 priključka sta na voljo prek notranjega USB priključka)
Notranji priključki

1 1 x 24-pinski priključek za glavno napajanje ATX

1 x 8-pinski priključek za napajanje ATX 12V

1 x priključek za ventilator CPU

2 x priključka za sistemski ventilator

1 x naslovljiv priključek za LED trak

1 x priključek za RGB LED trak

1 x priključek M.2 Socket 3

4 x priključki SATA 6Gb/s

1 x priključek za sprednjo ploščo

1 x priključek za zvok na sprednji plošči

1 x priključek za zvočnik

1 x priključek USB 3.2 Gen 1

1 x priključek USB 2.0/1.1

1 x priključek modula Trusted Platform Module (TPM) (2x6 pinov, samo za modul GC-TPM2.0_S)

1 x priključek za serijska vrata

1 x Clear CMOS jumper
Priključki na zadnji plošči

1 1 x DisplayPort

2 x HDMI priključki

4 x priključki USB 3.2 Gen 1

2 x priključki USB 2.0/1.1

1 x gumb Q-Flash Plus

1 x priključek RJ-45

2 x priključka za anteno SMA (1T1R)

3 x avdio priključki
I/O Controller
  • iTE® I/O Controller Chip
Strojni monitor
  • Zaznavanje napetosti
  • Zaznavanje temperature
  • Zaznavanje hitrosti ventilatorja
  • Opozorilo o pregrevanju
  • Opozorilo o odpovedi ventilatorja
  • Nadzor hitrosti ventilatorja
    * Ali funkcija nadzora hitrosti ventilatorja podpira, je odvisno od ventilatorja, ki ga namestite.
BIOS
  • 1 x 128 Mbit flash
  • Uporaba licenciranega AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene lastnosti
  • Podpora za APP Center
    * Razpoložljive aplikacije v APP Centru se lahko razlikujejo glede na model matične plošče. Podprte funkcije posamezne aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Podpora za Q-Flash
  • Podpora za Q-Flash Plus
  • Podpora za Xpress Install
Priložena programska oprema
  • Norton® Internet Security (OEM različica)
  • Programska oprema za upravljanje pasovne širine LAN
Operacijski sistem
  • Podpora za Windows 11 64-bit
  • Podpora za Windows 10 64-bit
Faktor oblike
  • Mini-ITX faktor oblike; 17,0 cm x 17,0 cm

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.
Za sezname podpore za CPU, pomnilniške module, SSD-je in naprave M.2 obiščite spletno mesto GIGABYTE.

ikona za seznam podpore

Za prenos najnovejše različice aplikacij obiščite stran SERVICE/SUPPORT\Utility na spletnem mestu GIGABYTE.

ikona pripomočka

Namestitev CPU

opozorilo Preden začnete nameščati CPU, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira CPU.
    (Za najnovejši seznam podprtih CPU-jev obiščite spletno mesto GIGABYTE.)
  • Preden namestite CPU, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
  • Poiščite prvi pin CPU-ja. CPU-ja ni mogoče vstaviti, če je napačno usmerjen.
  • Na površino CPU-ja nanesite enakomeren in tanek sloj termalne paste.
  • Ne vklapljajte računalnika, če hladilnik CPU-ja ni nameščen, sicer lahko pride do pregrevanja in poškodbe CPU-ja.
  • Nastavite frekvenco gostitelja CPU-ja v skladu s specifikacijami CPU-ja. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi prek specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite frekvenco nastaviti prek standardnih specifikacij, to storite v skladu s specifikacijami strojne opreme, vključno s CPU-jem, grafično kartico, pomnilnikom, trdim diskom itd.

Nameščanje CPU-ja
Popolnoma dvignite ročico za zaklepanje podnožja CPU-ja. Poiščite prvi pin (označen z majhnim trikotnikom) podnožja CPU-ja in CPU-ja. Ko je CPU nameščen v svoje podnožje, položite en prst na sredino CPU-ja, spustite ročico za zaklepanje in jo zaskoćite v popolnoma zaklenjen položaj.
Nameščanje CPU-ja
opozorilo Ne silite CPU-ja v podnožje CPU-ja, preden dvignete ročico za zaklepanje podnožja CPU-ja, sicer lahko pride do poškodbe CPU-ja in podnožja CPU-ja.

Nameščanje pomnilnika

opozorilo Preden začnete nameščati pomnilnik, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
  • Preden namestite pomnilnik, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
  • Pomnilniški moduli imajo zasnovo, ki preprečuje napake. Pomnilniški modul je mogoče namestiti samo v eni smeri. Če pomnilnika ne morete vstaviti, zamenjajte smer.

Konfiguracija dvokanalnega pomnilnika
Ta matična plošča ponuja dve pomnilniški reži in podpira tehnologijo dvokanalnega pomnilnika. Ko je pomnilnik nameščen, bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje dvokanalnega pomnilniškega načina bo podvojilo prvotno pasovno širino pomnilnika.
Dve pomnilniški reži sta razdeljeni na dva kanala in vsak kanal ima eno pomnilniško režo, kot sledi:

  • Kanal A: DDR4_A1
  • Kanal B: DDR4_B1

Zaradi omejitev CPU-ja preberite naslednja navodila, preden namestite pomnilnik v dvokanalnem načinu.

  1. Dvokanalnega načina ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
  2. Pri omogočanju dvokanalnega načina z dvema pomnilniškima moduloma je priporočljivo, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.

Za podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

ikona priročnika za namestitev

Nameščanje razširitvene kartice

opozorilo Preden začnete nameščati razširitveno kartico, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira razširitveno kartico. Previdno preberite priročnik, ki je priložen vaši razširitveni kartici.
  • Preden namestite razširitveno kartico, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Pregled priključkov na zadnji plošči

  1. DisplayPort (Opomba 1)
    DisplayPort zagotavlja visokokakovostno digitalno sliko in zvok ter podpira dvosmerni prenos zvoka. DisplayPort lahko podpira mehanizma zaščite vsebine DPCP in HDCP 2.3. Zagotavlja izboljšane vizualne elemente, ki podpirajo Rec. 2020 (širok barvni gamut) in High Dynamic Range (HDR) za predvajanje Blu-ray UHD. Ta priključek lahko uporabite za priključitev monitorja, ki podpira DisplayPort. Opomba: Tehnologija DisplayPort lahko podpira največjo ločljivost 5120 x 2880 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
  2. Priključek HDMI (Opomba 1)

    Priključek HDMI je združljiv s HDCP2.3 in podpira formate DolbyTrueHD in DTS HD Master Audio. Podpira tudi do 192 KHz/24-bitni 7.1-kanalni zvočni izhod LPCM. Ta priključek lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096 x 2160 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
    informacije
    • Če želite nastaviti konfiguracijo s tremi zasloni, morate najprej namestiti gonilnike matične plošče v operacijski sistem.
    • Po namestitvi naprave DisplayPort/HDMI nastavite privzeto predvajanje zvoka na DisplayPort/HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
  3. Priključek USB 3.2 Gen 1
    Priključek USB 3.2 Gen 1 podpira specifikacijo USB 3.2 Gen 1 in je združljiv s specifikacijo USB 2.0. Ta priključek uporabite za naprave USB.
  4. Priključek USB 3.2 Gen 1 (priključek Q-Flash Plus)
    Priključek USB podpira specifikacijo USB 3.2 Gen 1. Ta priključek uporabite za naprave USB. Pred uporabo Q-Flash Plus (Opomba 2)se prepričajte, da najprej vstavite pogon USB v ta priključek.
    opozorilo
    • Ko odstranjujete kabel, ki je priključen na priključek na zadnji plošči, najprej odstranite kabel iz vaše naprave in nato iz matične plošče.
    • Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne premikajte ga levo in desno, da preprečite električni kratek stik v notranjosti priključka kabla.
  5. Gumb Q-Flash Plus (Opomba 2)
    Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje izklopa S5). Shranite najnovejši BIOS na pogon USB in ga priključite v priključek Q-Flash Plus, nato pa lahko samodejno posodobite BIOS s preprostim pritiskom na gumb Q-Flash Plus. QFLED bo utripala, ko se začnejo dejavnosti ujemanja in posodabljanja BIOS-a, in bo prenehala utripati, ko bo glavno posodabljanje BIOS-a končano.
  6. Vrata RJ-45 LAN
    Vrata Gigabit Ethernet LAN zagotavljajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gbps. V nadaljevanju so opisana stanja LED vrat LAN.

    LED za hitrost:
    Stanje Opis
    Oranžna Hitrost prenosa podatkov 1 Gbps
    Zelena Hitrost prenosa podatkov 100 Mbps
    Izklopljena Hitrost prenosa podatkov 10 Mbps

    LED za aktivnost:

    Stanje Opis
    Utripa Poteka prenos ali sprejem podatkov
    Izklopljena Ne poteka prenos ali sprejem podatkov
  7. Vrata USB 2.0/1.1
    Vrata USB podpirajo specifikacijo USB 2.0/1.1. Ta vrata uporabite za naprave USB.
  8. Priključki antene SMA (1T1R)
    Uporabite ta priključek za priključitev antene.
    informacije Privijte antene na priključke anten in nato pravilno usmerite antene za boljši sprejem signala.
  9. Linijski vhod/Izhod zadnjega zvočnika (modra)
    Vtičnica za linijski vhod. Uporabite to zvočno vtičnico za naprave z linijskim vhodom, kot so optični pogoni, walkman itd.
  10. Linijski izhod/Izhod sprednjega zvočnika (zelena)
    Vtičnica za linijski izhod.
  11. Mikrofonski vhod/Izhod sredinskega/nizkotonskega zvočnika (roza)
    Vtičnica za mikrofonski vhod.
    Konfiguracije zvočnih vtičnic:
    Vtičnica Slušalke/ 2-kanalni 4-kanalni 5.1-kanalni 7.1-kanalni
    1. Linijski vhod/Izhod zadnjega zvočnika
    		 ✓ ✓ ✓
    1. Linijski izhod/Izhod sprednjega zvočnika
    		 ✓ ✓ ✓ ✓
    1. Mikrofonski vhod/Izhod sredinskega/nizkotonskega zvočnika
    		 ✓ ✓
    Linijski izhod sprednje plošče/Izhod stranskega zvočnika ✓

    informacije Funkcionalnost zvočne vtičnice lahko spremenite z zvočno programsko opremo. Za konfiguracijo 7.1-kanalnega zvoka dostopite do zvočne programske opreme za nastavitve zvoka.

Za podrobnosti o konfiguriranju zvočne programske opreme obiščite spletno mesto GIGABYTE.

(Opomba 1) Samo za procesorje AMD Ryzen™ serije 5000 G/serije 4000 G.
(Opomba 2) Za omogočitev funkcije Q-Flash Plus obiščite spletno stran »Edinstvene funkcije« na spletnem mestu GIGABYTE.

Notranji priključki

Pregled notranjih priključkov

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

opozorilo Pred priključitvijo zunanjih naprav preberite naslednja navodila:

  • Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
  • Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe naprav.
  • Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2). ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne moči za vse komponente na matični plošči. Pred priključitvijo napajalnega priključka se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri.
12V napajalni priključek napaja predvsem CPU. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.
informacije Za izpolnjevanje zahtev za razširitev je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja zahtevane moči, lahko to povzroči nestabilen sistem ali sistem, ki se ne zažene.

ATX_12V:

Št. priključka Definicija
1 GND (samo za 2x4-pinski 12V)
2 GND (samo za 2x4-pinski 12V)
3 GND
4 GND
5 +12V (samo za 2x4-pinski 12V)
6 +12V (samo za 2x4-pinski 12V)
7 +12V
8 +12V


ATX:

Št. priključka Definicija
1 3,3 V
2 3,3 V
3 GND
4 +5 V
5 GND
6 +5 V
7 GND
8 Power Good
9 5VSB (pripravljenost +5V)
10 +12 V
11 +12V (samo za 2x12-pinski ATX)
12 3,3 V (samo za 2x12-pinski ATX)
13 3,3 V
14 -12 V
15 GND
16 PS_ON (mehki vklop/izklop)
17 GND
18 GND
19 GND
20 NC
21 +5 V
22 +5 V
23 +5V (samo za 2x12-pinski ATX)
24 GND (samo za 2x12-pinski ATX)

3/4). CPU_FAN/SYS_FAN1/2 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima zanesljivo zasnovo za vstavljanje. Pri priključitvi kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da v ohišje namestite sistemski ventilator.

Št. priključka Definicija
1 GND
2 Nadzor hitrosti napetosti
3 Zaznavanje
4 PWM nadzor hitrosti

opozorilo

  • Prepričajte se, da ste priključili kable ventilatorja na priključke za ventilator, da preprečite pregrevanje CPU in sistema. Pregrevanje lahko povzroči poškodbe CPU ali pa se sistem obesi.
  • Ti priključki za ventilator niso konfiguracijski preklopni bloki. Na priključke ne nameščajte preklopne kapice.
  1. D_LED (naslovljiv priključek za LED-trak)
    Priključek se lahko uporablja za priključitev standardnega 5050 naslovljivega LED-trak, z največjo močjo 5 A (5 V) in največjim številom 1000 LED.
    Št. priključka Definicija
    1 V (5V)
    2 Podatki
    3 Brez priključka
    4 GND

    Priključite svoj naslovljiv LED-trak na priključek. Napajalni priključek (označen s trikotnikom na vtiču) LED-trak mora biti priključen na priključek 1 naslovljivega priključka za LED-trak. Nepravilna povezava lahko povzroči poškodbo LED-trak.

  2. LED_C (RGB priključek za LED-trak)
    Priključek se lahko uporablja za priključitev standardnega 5050 RGB LED-trak (12V/G/R/B), z največjo močjo 2 A (12 V) in največjo dolžino 2 m.
    Št. priključka Definicija
    1 12V
    2 G
    3 R
    4 B

    Priključite svoj RGB LED-trak na priključek. Napajalni priključek (označen s trikotnikom na vtiču) LED-trak mora biti priključen na priključek 1 (12V) tega priključka. Nepravilna povezava lahko povzroči poškodbo LED-trak.
    informacije Za navodila o vklopu/izklopu luči LED-trak obiščite spletno stran "Edinstvene funkcije" na spletnem mestu GIGABYTE.
    opozorilo Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe naprav.

  3. SATA3 0/1/2/3 (SATA 6Gb/s priključki)
    Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardoma SATA 3Gb/s in SATA 1,5Gb/s. Vsak priključek SATA podpira eno samo napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguriranju polja RAID glejte poglavje "Konfiguriranje nabora RAID".
    Št. priključka Definicija
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 vtičnica 3)
    Priključek M.2 podpira M.2 SATA SSD ali M.2 PCIe SSD in podpira konfiguracijo RAID. Upoštevajte, da M.2 PCIe SSD ne morete uporabiti za ustvarjanje nabora RAID s trdim diskom SATA. Za navodila o konfiguriranju polja RAID glejte poglavje "Konfiguriranje nabora RAID".

    Sledite spodnjim korakom za pravilno namestitev SSD M.2 v priključek M.2.
    1. Uporabite izvijač, da odvijete vijak na hladilniku in nato najprej odstranite hladilnik.
    2. Poiščite pravilno pritrdilno luknjo za namestitev SSD M.2 in nato najprej privijte distančnik. Vstavite SSD M.2 v priključek M.2 pod kotom.
    3. Pritisnite SSD M.2 navzdol in ga nato pritrdite z vijakom. Zamenjajte hladilnik in ga pritrdite na prvotno luknjo.
      informacije Izberite pravilno luknjo za namestitev SSD M.2 in ponovno pritrdite vijak in distančnik.
  5. F_PANEL (priključek sprednje plošče)
    Priključite stikalo za vklop, stikalo za ponastavitev in indikator stanja sistema na ohišju na ta priključek v skladu s spodnjimi dodelitvami priključkov. Pred priključitvijo kablov upoštevajte pozitivne in negativne priključke.
    • PLED (LED za vklop):
      Stanje sistema LED
      S0 Vklop
      S3/S4/S5 Izklop

      Povezuje se z indikatorjem stanja napajanja na sprednji plošči ohišja. LED dioda sveti, ko sistem deluje. LED dioda ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).

    • PW (Stikalo za vklop):
      Povezuje se s stikalom za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (glejte poglavje "BIOS Setup" (Nastavitve BIOS-a), "Settings\Platform Power" (Nastavitve\Napajanje platforme) za več informacij).
    • HD (LED za aktivnost trdega diska):
      Povezuje se z LED-om za aktivnost trdega diska na sprednji plošči ohišja. LED dioda sveti, ko trdi disk bere ali zapisuje podatke.
    • RES (Stikalo za ponastavitev):
      Povezuje se s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se ta zamrzne in ne more izvesti običajnega ponovnega zagona.
    • NC: Brez povezave.
      informacije Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Sprednji panelni modul je večinoma sestavljen iz stikala za vklop, stikala za ponastavitev, LED-a za vklop, LED-a za aktivnost trdega diska itd. Pri priključitvi modula sprednje plošče ohišja na ta priključek se prepričajte, da se priključitve žic in priključki ujemajo pravilno.
  6. F_AUDIO (Priključek za sprednji avdio panel)
    Priključek za sprednji avdio panel podpira zvok visoke ločljivosti (HD). Na ta priključek lahko priključite avdio modul sprednje plošče ohišja. Prepričajte se, da se priključitve žic priključka modula ujemajo s priključki priključka matične plošče. Nepravilna povezava med priključkom modula in priključkom matične plošče bo onemogočila delovanje naprave ali jo celo poškodovala.
    Št. priključka Definicija
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Slušalke R
    6 Zaznavanje mikrofona
    7 SENSE_SEND
    8 Brez priključka
    9 Slušalke L
    10 Zaznavanje slušalk

    informacije Nekatera ohišja imajo sprednji avdio modul, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi avdio modula sprednje plošče, ki ima različne priključitve žic, se obrnite na proizvajalca ohišja.

  7. SPEAKER (Priključek za zvočnik)
    Povezuje se z zvočnikom na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z oddajanjem zvočne kode. Če ob zagonu sistema ni zaznana nobena težava, se zasliši en kratek pisk.
    Št. priključka Definicija
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (USB 3.2 Gen 1 priključek)
    Priključek je skladen s specifikacijama USB 3.2 Gen 1 in USB 2.0 in lahko zagotavlja dvoje vrata USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dvoje vrat USB 3.2 Gen 1, se obrnite na lokalnega prodajalca.
    Št. priključka Definicija
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Brez priključka
  9. F_USB1 (USB 2.0/1.1 priključek)
    Priključek je skladen s specifikacijama USB 2.0/1.1. Vsak priključek USB lahko zagotavlja dvoje vrat USB prek dodatnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.
    Št. priključka Definicija
    1 Napajanje (5V)
    2 Napajanje (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Brez priključka
    10 NC

    opozorilo Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in izključili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

  10. COM (Priključek za serijska vrata)
    Priključek COM lahko zagotavlja ena serijska vrata prek dodatnega kabla za vrata COM. Za nakup dodatnega kabla za vrata COM se obrnite na lokalnega prodajalca.
    Št. priključka Definicija
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Brez priključka
  11. TPM (Priključek modula zaupanja TPM)
    Na ta priključek lahko priključite TPM (Trusted Platform Module - modul zaupanja).
    Št. priključka Definicija
    1 LAD0
    2 VCC3
    3 LAD1
    4 Brez priključka
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Jumper za čiščenje CMOS-a)
    S tem jumperjem lahko počistite konfiguracijo BIOS-a in ponastavite vrednosti CMOS-a na tovarniške nastavitve. Če želite počistiti vrednosti CMOS-a, se z kovinskim predmetom, kot je izvijač, za nekaj sekund dotaknite obeh priključkov.
    Odprto: Normalno
    Kratko: Počisti vrednosti CMOS-a
    opozorilo
    • Preden počistite vrednosti CMOS-a, vedno izklopite računalnik.
    • Po ponovnem zagonu sistema pojdite v BIOS Setup (Nastavitve BIOS-a), da naložite tovarniške nastavitve (izberite Load Optimized Defaults (Naloži optimizirane privzete nastavitve)) ali ročno konfigurirajte nastavitve BIOS-a (glejte poglavje "BIOS Setup" (Nastavitve BIOS-a) za konfiguracije BIOS-a).
  13. BAT (Baterija)
    Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, podatki o datumu in času) v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS-a morda ne bodo točne ali pa se bodo izgubile.
    Vrednosti CMOS-a lahko počistite tako, da odstranite baterijo:
    1. Izklopite računalnik in izključite napajalni kabel.
    2. Izključite kabelski priključek baterije iz priključka za kabelski priključek baterije in počakajte eno minuto.
    3. Priključite kabelski priključek baterije.
    4. Priključite napajalni kabel in znova zaženite računalnik.

    Št. priključka Definicija
    1 (+) RTC Power
    2 (-) GND

    opozorilo

    • Pred zamenjavo baterije vedno izklopite računalnik in odklopite napajalni kabel.
    • Baterijo zamenjajte z enakovredno. Če baterijo zamenjate z napačnim modelom, lahko pride do poškodb naprav.
    • Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
    • Z uporabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

Nastavitev BIOS-a

BIOS (Basic Input and Output System) beleži strojne parametre sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samodejnega preizkusa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij.
Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno energijo za CMOS, da ohrani konfiguracijske vrednosti v CMOS.
Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om, ko je napajanje vklopljeno. Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

  • Q-Flash omogoča uporabniku hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
  • @BIOS je pripomoček, ki temelji na sistemu Windows in išče ter prenaša najnovejšo različico BIOS-a iz interneta ter posodablja BIOS.
    opozorilo
    • Ker je posodabljanje BIOS-a potencialno tvegano, vam priporočamo, da ne posodabljate BIOS-a, če ne naletite na težave pri uporabi trenutne različice BIOS-a,. Pri posodabljanju BIOS-a bodite previdni. Neprimerno posodabljanje BIOS-a lahko povzroči okvaro sistema.
    • Priporočamo, da ne spreminjate privzetih nastavitev (razen če morate), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Neprimerno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za informacije o tem, kako počistiti vrednosti CMOS, glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvode o kratkostičniku za baterijo/čiščenje CMOS v poglavju »Namestitev strojne opreme«.)

Zaslon ob zagonu

Ob zagonu računalnika se prikaže naslednji logotip.
Nastavitev BIOS-a – 1. korak – Pregled zaslona ob zagonu
Obstajata dva različna načina BIOS-a, kot sledi, med njima pa lahko preklapljate s tipko <F2>. Enostavni način omogoča uporabnikom hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V enostavnem načinu se lahko z miško premikate med elementi konfiguracije. Napredni način omogoča podrobne nastavitve BIOS-a. Za premikanje med elementi lahko uporabite puščične tipke na tipkovnici in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa z miško izberete želeni element.
informacije

  • Ko sistem ne deluje stabilno kot običajno, izberite element LoadOptimizedDefaults, da sistem nastavite na privzete vrednosti.
  • Meniji za nastavitev BIOS-a, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS-a.

Glavni meni

Nastavitev BIOS-a – 2. korak – Pregled glavnega menija

Funkcijske tipke za napredni način

<←><→> Premaknite izbirno vrstico, da izberete meni za nastavitev
<↑><↓> Premaknite izbirno vrstico, da izberete element konfiguracije v meniju
<Enter>/Dvojni klik Izvedite ukaz ali vstopite v meni
<+>/<Page Up> Povečajte številčno vrednost ali izvedite spremembe
<->/<Page Down> Zmanjšajte številčno vrednost ali izvedite spremembe
<F1> Pokaži opise funkcijskih tipk
<F2> Preklopite na enostavni način
<F3> Shranite trenutne nastavitve BIOS-a v profil
<F4> Naložite nastavitve BIOS-a iz profila, ustvarjenega prej
<F5> Obnovite prejšnje nastavitve BIOS-a za trenutne podmenije
<F6> Prikažite zaslon Smart Fan 5
<F7> Naložite optimizirane privzete nastavitve BIOS-a za trenutne podmenije
<F8> Dostopajte do pripomočka Q-Flash
<F10> Shranite vse spremembe in zapustite program za nastavitev BIOS-a
<F11> Preklopite na podmeni Priljubljene
<F12> Zajemite trenutni zaslon kot sliko in jo shranite na pogon USB
<Insert> Dodajte ali odstranite priljubljeno možnost
<Ctrl>+<S> Prikažite informacije o nameščenem pomnilniku
<Esc> Glavni meni: Zapustite program za nastavitev BIOS-a Podmeniji: Zapustite trenutni podmeni

Priljubljene (F11)

Nastavite pogosto uporabljene možnosti kot priljubljene in s tipko <F11> hitro preklopite na stran, kjer so vse vaše priljubljene možnosti. Če želite dodati ali odstraniti priljubljeno možnost, pojdite na njeno izvirno stran in pritisnite <Insert> na možnosti. Možnost je označena z zvezdico, če je nastavljena kot »priljubljena«.

Tweaker

opozorilo Ali bo sistem stabilno deloval z nastavitvami overclock/overvoltage, ki ste jih nastavili, je odvisno od celotne konfiguracije sistema. Napačno izvajanje overclock/overvoltage lahko povzroči poškodbe CPU-ja, nabora čipov ali pomnilnika in skrajša življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neprimerno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

  • CPU Clock Control
    Omogoča ročno nastavitev osnovne ure CPU-ja v korakih po 1 MHz. (Privzeto: Samodejno)

    Priporočljivo je, da frekvenco CPU-ja nastavite v skladu s specifikacijami CPU-ja.
  • Spread Spectrum Control
    Omogoči ali onemogoči CPU/PCIe Spread Spectrum. (Privzeto: Samodejno)

Napredne nastavitve CPU-ja

  • Core Performance Boost (Opomba)
    Omogoča določanje, ali želite omogočiti tehnologijo Core Performance Boost (CPB), tehnologijo za povečanje zmogljivosti CPU-ja. (Privzeto: Samodejno)
  • SVM Mode
    Virtualizacija, izboljšana s tehnologijo virtualizacije, bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Onemogočeno)
  • AMD Cool&Quiet function
    • Omogočeno
      Dovoljuje gonilniku AMD Cool'n'Quiet dinamično prilagajanje ure CPU-ja in VID-a, da se zmanjša izhodna toplota iz računalnika in poraba energije. (Privzeto)
    • Onemogočeno
      Onemogoči to funkcijo.
  • PPC Adjustment (Opomba)
    Omogoča popravljanje stanja P CPU-ja. (Privzeto: PState 0)
  • Global C-state Control (Opomba)
    Omogoča določanje, ali želite, da CPU vstopi v stanja C. Ko je omogočeno, se frekvenca jedra CPU-ja med stanjem zaustavitve sistema zmanjša, da se zmanjša poraba energije. (Privzeto: Samodejno)
  • Power Supply Idle Control (Opomba 1)
    Omogoči ali onemogoči Package C6 State.
    • Typical Current Idle
      Onemogoči to funkcijo.
    • Low Current Idle
      Omogoči to funkcijo.
    • Auto
      Dovoli BIOS-u samodejno konfiguriranje te nastavitve. (Privzeto)
  • CCD Control (Opomba 1)
    Nastavi število CCD-jev, ki se bodo uporabljali. (Privzeto: Samodejno)
  • Downcore Control
    Omogoča izbiro števila jeder CPU-ja, ki jih želite omogočiti (število jeder CPU-ja se lahko razlikuje glede na CPU). (Privzeto: Samodejno)
  • SMT Mode
    Omogoča omogočanje ali onemogočanje tehnologije CPU Simultaneous Multi-Threading. (Privzeto: Samodejno)
  • CPPC (Opomba 1)
    Omogoči ali onemogoči funkcijo CPPC. (Privzeto: Samodejno)
  • CPPC Preferred Cores (Opomba 1)
    Omogoči ali onemogoči funkcijo CPPC Preferred Cores. (Privzeto: Samodejno)
  • Extreme Memory Profile (X.M.P.) (Opomba 2)
    Omogoča BIOS-u branje podatkov SPD na pomnilniškem modulu(ih) XMP za izboljšanje zmogljivosti pomnilnika, ko je omogočeno.
    • Onemogočeno
      Onemogoči to funkcijo. (Privzeto)
    • Profile1
      Uporablja nastavitve profila 1.
    • Profile2 (Opomba 2)
      Uporablja nastavitve profila 2.
  • XMP High Frequency Support (Opomba 2)
    Omogoča izbiro ravni združljivosti za visokofrekvenčni pomnilnik. Ta element je mogoče konfigurirati samo, ko je Extreme Memory Profle (X.M.P.) nastavljen na Profle1 ali Profle2. (Privzeto: Samodejno)
  • System Memory Multiplier
    Omogoča nastavitev množitelja sistemskega pomnilnika. Auto nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)

Napredne nastavitve pomnilnika

Podnastavitve pomnilnika

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Ti razdelki omogočajo nastavitve časovnih intervalov pomnilnika. Opomba: Sistem lahko postane nestabilen ali se ne zažene, ko spremenite časovne intervale pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.

Informacije SPD

Prikaže informacije o nameščenem pomnilniku.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
    Ti elementi vam omogočajo prilagajanje napetosti CPU Vcore in pomnilnika.

ƒNastavitve CPU/VRM

Ta podmeni vam omogoča konfiguriranje ravni kalibracije obremenitvene linije.

(Opomba) Ta element je prisoten samo, ko namestite CPU, ki podpira to funkcijo.
(Opomba 1) Ta element je prisoten samo, ko namestite CPU, ki podpira to funkcijo.
(Opomba 2) Ta element je prisoten samo, ko namestite CPU in pomnilniški modul, ki podpirata to funkcijo.

Nastavitve

Nastavitve

Moč platforme

  • AC BACK
    Določa stanje sistema po vrnitvi napajanja po izgubi napajanja iz AC.
    • Memory (Pomnilnik)
      Sistem se ob vrnitvi napajanja iz AC vrne v svoje zadnje znano budno stanje.
    • Always On (Vedno vklopljen)
      Sistem se ob vrnitvi napajanja iz AC vklopi.
    • Always Off (Vedno izklopljen)
      Sistem ob vrnitvi napajanja iz AC ostane izklopljen. (Privzeto)
  • ErP
    Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). (Privzeto: Onemogočeno) Opomba: Ko je ta element nastavljen na Enabled (Omogočeno), funkcija fResume by Alarm ne bo na voljo.
  • Soft-Off by PWR-BTTN
    Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.
    • Instant-Off (Takojšen izklop)
      Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
    • Delay 4 Sec. (Zamik 4 sekunde)
      Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.
  • Power Loading
    Omogoči ali onemogoči fiktivno obremenitev. Ko je napajalnik pri nizki obremenitvi, se aktivira samozaščita, zaradi česar se izklopi ali odpove. Če se to zgodi, nastavite na Enabled (Omogočeno). Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Resume by Alarm
    Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno)
    Če je omogočeno, nastavite datum in čas, kot sledi:
    • Wake up day (Dan za vklop): Vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
    • Wake up hour/minute/second (Ura/minuta/sekunda za vklop): Nastavite čas, ob katerem se bo sistem samodejno vklopil.

Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja iz AC, sicer nastavitve morda ne bodo učinkovite.

  • Wake on LAN
    Omogoči ali onemogoči funkcijo Wake on LAN (Vklop preko LAN). (Privzeto: Omogočeno)
  • High Precision Event Timer
    Omogoči ali onemogoči High Precision Event Timer (HPET) v operacijskem sistemu. (Privzeto: Omogočeno)
  • CEC 2019 Ready
    Omogoča, da izberete, ali naj sistem prilagodi porabo energije, ko je v stanju izklopa, mirovanja ali pripravljenosti, da bi bil v skladu s standardi CEC (California Energy Commission) 2019. (Privzeto: Onemogočeno)

IO vrata

  • Initial Display Output
    Določa prvo inicializacijo zaslona monitorja iz nameščene grafične kartice PCI Express ali vgrajene grafike.
    • IGD Video (Opomba)
      Nastavi vgrajeno grafiko kot prvi zaslon.
    • PCIe 1 Slot (PCIe 1 reža)
      Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)
  • Integrated Graphics (Opomba)
    Omogoči ali onemogoči vgrajeno grafično funkcijo.
    • Auto
      BIOS bo samodejno omogočil ali onemogočil vgrajeno grafiko, odvisno od nameščene grafične kartice.(Privzeto)
    • Forces
      Omogoči vgrajeno grafiko.
    • Disabled
      Onemogoči vgrajeno grafiko.
  • UMA Mode (Opomba)
    Določite način UMA.
    • Auto
      Omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto)
    • UMA Specified
      Nastavi velikost medpomnilnika UMA Frame.
    • UMA Auto
      Nastavi ločljivost zaslona.
    • UMA Game Optimized
      Prilagodi velikost medpomnilnika glede na skupno velikost sistemskega pomnilnika.

Ta element je mogoče konfigurirati samo, če je Integrated Graphics (Integrirana grafika) nastavljena na Forces (Vsili).

  • UMA Frame Buffer Size (Opomba)
    Velikost medpomnilnika je skupna količina sistemskega pomnilnika, ki je dodeljena samo vgrajenemu grafičnemu krmilniku. MS-DOS bo na primer za prikaz uporabil samo ta pomnilnik. Možnosti so: Auto (samodejno) (privzeto), 64M~2G.
    Ta element je mogoče konfigurirati samo, če je UMA Mode (Način UMA) nastavljen na UMA Specified (Določeno UMA).
  • Display Resolution (Opomba)
    Omogoča nastavitev ločljivosti zaslona. Možnosti so: Auto (samodejno) (privzeto), 1920x1080 in manj, 2560x1600, 3840x2160. Ta element je mogoče konfigurirati samo, če je UMA Mode (Način UMA) nastavljen na UMA Auto (Samodejno UMA).
  • HD Audio Controller
    Omogoči ali onemogoči vgrajeno zvočno funkcijo. (Privzeto: Omogočeno)
    Če želite namesto vgrajenega zvoka namestiti zvočno kartico drugega proizvajalca, nastavite ta element na Disabled (Onemogočeno).
  • PCIEX16 Bifurcation
    Omogoča določitev, kako je razdeljena pasovna širina reže PCIEX16. Možnosti: Auto (samodejno), PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Opomba). (Privzeto: Samodejno)
  • Above 4G Decoding
    Omogoči ali onemogoči dekodiranje naprav, ki podpirajo 64-bitno delovanje, v naslovnem prostoru nad 4 GB (samo če vaš sistem podpira 64-bitno dekodiranje PCI). Nastavite na Enabled (Omogočeno), če je nameščena več kot ena napredna grafična kartica in njihovih gonilnikov ni mogoče zagnati ob vstopu v operacijski sistem (zaradi omejenega 4 GB naslovnega prostora pomnilnika). (Privzeto: Onemogočeno)
  • Onboard LAN Controller
    Omogoči ali onemogoči vgrajeno funkcijo LAN. (Privzeto: Omogočeno)
    Če želite namesto vgrajenega LAN namestiti omrežno kartico drugega proizvajalca, nastavite ta element na Disabled (Onemogočeno).

(Opomba) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo.

Konfiguracija Super IO

  • Serial Port 1
    Omogoči ali onemogoči vgrajena serijska vrata. (Privzeto: Omogočeno)

Konfiguracija USB

  • Legacy USB Support
    Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
  • XHCI Hand-off
    Določa, ali naj se omogoči funkcija XHCI Hand-off za operacijski sistem brez podpore XHCI Hand-off. (Privzeto: Omogočeno)
  • USB Mass Storage Driver Support
    Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
  • Port 60/64 Emulation
    Omogoči ali onemogoči emulacijo vhodno/izhodnih vrat 64h in 60h. To mora biti omogočeno za popolno podporo starejših USB tipkovnic/miši v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
  • Mass Storage Devices
    Prikaže seznam povezanih naprav za množično shranjevanje USB. Ta element se prikaže samo, če je nameščena naprava za shranjevanje USB.

Konfiguracija prenosa in namestitve APP Center

  • APP Center Download & Install
    Omogoča, da določite, ali naj se samodejno prenese in namesti GIGABYTE APP Center po vstopu v operacijski sistem. Pred namestitvijo APP Center se prepričajte, da je sistem povezan z internetom. (Privzeto: Omogočeno)

Konfiguracija NVMe

Prikaže informacije o vašem M.2 NVME PCIe SSD, če je nameščen.

Konfiguracija SATA

  • SATA Mode
    Omogoči ali onemogoči RAID za krmilnike SATA, integrirane v nabor čipov, ali konfigurira krmilnike SATA v način AHCI.
    • RAID
      Omogoči RAID za krmilnik SATA.
    • AHCI
      Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)
  • NVMe RAID mode
    Omogoča, da določite, ali želite uporabiti vaše M.2 NVMe PCIe SSD za konfiguracijo RAID. (Privzeto: Onemogočeno)
  • Chipset SATA Port Enable
    Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Omogočeno)
  • Chipset SATA Port 0/1/2/3
    Prikaže informacije o povezani(h) napravi(ah) SATA.

Konfiguracija omrežnega sklada

  • Network Stack
    Onemogoči ali omogoči zagon iz omrežja za namestitev OS v formatu GPT, na primer namestitev OS s strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
  • IPv4 PXE Support
    Omogoči ali onemogoči podporo IPv4 PXE. Ta element je mogoče konfigurirati samo, če je Network Stack (Omrežni sklad) omogočen.
  • IPv4 HTTP Support
    Omogoči ali onemogoči podporo za zagon HTTP za IPv4. Ta element je mogoče konfigurirati samo, če je Network Stack (Omrežni sklad) omogočen.
  • IPv6 PXE Support
    Omogoči ali onemogoči podporo IPv6 PXE. Ta element je mogoče konfigurirati samo, če je Network Stack (Omrežni sklad) omogočen.
  • IPv6 HTTP Support
    Omogoči ali onemogoči podporo za zagon HTTP za IPv6. Ta element je mogoče konfigurirati samo, če je Network Stack (Omrežni sklad) omogočen.
  • PXE boot wait time
    Omogoča, da konfigurirate, koliko časa naj se čaka, preden lahko pritisnete <Esc> za prekinitev zagona PXE. Ta element je mogoče konfigurirati samo, če je Network Stack (Omrežni sklad) omogočen. (Privzeto: 0)
  • Media detect count
    Omogoča, da nastavite število preverjanj prisotnosti medija. Ta element je mogoče konfigurirati samo, če je Network Stack (Omrežni sklad) omogočen. (Privzeto: 1)

Krmilnik družine Realtek PCIe GBE

Ta podmeni ponuja informacije o konfiguraciji LAN in s tem povezane možnosti konfiguracije.

Razno

  • LEDs in System Power On State
    Omogoča omogočanje ali onemogočanje osvetlitve LED matične plošče, ko je sistem vklopljen.
    • Off (Izklop)
      Onemogoči izbrani način osvetlitve, ko je sistem vklopljen.
    • On (Vklop)
      Omogoči izbrani način osvetlitve, ko je sistem vklopljen. (Privzeto)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Omogoča nastavitev načina osvetlitve LED matične plošče v stanju sistema S3/S4/S5.
    Ta element je mogoče konfigurirati, ko je LEDs in System Power On State (LED diode v stanju vklopljenega sistema) nastavljen na On (Vklop).
    • Off (Izklop)
      Onemogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5. (Privzeto)
    • On (Vklop)
      Omogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5.
  • PCIe Slot Configuration
    Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od specifikacije strojne opreme vsake reže. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • 3DMark01 Enhancement
    Omogoča, da določite, ali naj se izboljša zmogljivost nekaterih starejših merilnih programov. (Privzeto: Onemogočeno)
  • IOMMU
    Omogoči ali onemogoči podporo AMD IOMMU. (Privzeto: Auto)
  • AMD CPU fTPM
    Omogoči ali onemogoči funkcijo TPM 2.0, integrirano v CPE AMD. (Privzeto: Onemogočeno)

Zaupanja vredno računalništvo

Omogoči ali onemogoči Trusted Platform Module (TPM) (Modul zaupanja vredne platforme).

AMD CBS

Ta podmeni ponuja možnosti konfiguracije, povezane z AMD CBS.

Stanje računalnika

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Prikaže trenutne sistemske napetosti.

Smart Fan 5

  • Monitor
    Omogoča, da izberete cilj za spremljanje in nadaljnje prilagajanje. (Privzeto: CPU FAN (Ventilator CPE))
  • Fan Speed Control
    Omogoča, da določite, ali naj se omogoči funkcija nadzora hitrosti ventilatorja in prilagodi hitrost ventilatorja.
    • Normal
      Omogoča, da ventilator deluje pri različnih hitrostih glede na temperaturo. Hitrost ventilatorja lahko prilagodite z orodjem System Information Viewer glede na vaše sistemske zahteve. (Privzeto)
    • Silent
      Omogoča, da ventilator deluje pri nizkih hitrostih.
    • Manual
      Omogoča nadzor hitrosti ventilatorja v krivulji grafa.
    • Full Speed
      Omogoča, da ventilator deluje pri polni hitrosti.
  • Fan Control Use Temperature Input
    Omogoča, da izberete referenčno temperaturo za nadzor hitrosti ventilatorja.
  • Temperature Interval
    Omogoča, da izberete temperaturni interval za spremembo hitrosti ventilatorja.
  • Fan Control Mode
    • Auto
      Omogoča, da BIOS samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalen način nadzora. (Privzeto)
    • Voltage
      Način napetosti se priporoča za 3-pinski ventilator.
    • PWM
      Način PWM se priporoča za 4-pinski ventilator.
  • Fan Stop
    Omogoči ali onemogoči funkcijo zaustavitve ventilatorja. Temperaturno mejo lahko nastavite s temperaturno krivuljo. Ventilator preneha delovati, ko je temperatura nižja od meje. (Privzeto: Onemogočeno)
  • Temperature
    Prikaže trenutno temperaturo izbranega ciljnega območja.
  • Fan Speed
    Prikaže trenutne hitrosti ventilatorja.
  • Temperature Warning
    Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddajal opozorilni zvok. Možnosti so: Disabled (Onemogočeno) (privzeto), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Omogoča, da sistem oddaja opozorilni zvok, če ventilator ni priključen ali odpove. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

Informacije o sistemu

V tem razdelku so na voljo informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Informacije o sistemu

  • Sistemski jezik
    Izbere privzeti jezik, ki ga uporablja BIOS.
  • Sistemski datum
    Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji meseca, dneva in leta ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
  • Sistemski čas
    Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 13.00 je 13:00:00. Uporabite <Enter> za preklapljanje med polji ure, minute in sekunde ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
  • Raven dostopa
    Prikaže trenutno raven dostopa glede na vrsto uporabljene zaščite z geslom. (Če geslo ni nastavljeno, bo privzeto prikazano kot Administrator.) Raven administratorja vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh.

Informacije o priključenih napravah

Prikaže informacije o vaših napravah SATA, PCI Express in M.2, če so nameščene.

Q-Flash

Omogoča dostop do pripomočka Q-Flash za posodobitev BIOS-a ali varnostno kopiranje trenutne konfiguracije BIOS-a.

Zagon

Zagon

  • Prioritete možnosti zagona
    Določa splošni vrstni red zagona iz razpoložljivih naprav. Naprave za odstranljivo shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:".
    Če pa želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 10 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 10 64-bit in ima predpono "UEFI:".
  • Stanje NumLock pri zagonu
    Omogoči ali onemogoči funkcijo Numlock na številčni tipkovnici tipkovnice po testu POST. (Privzeto: Vklopljeno)
  • Možnost varnosti
    Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a. Po konfiguraciji te postavke nastavite gesla pod postavko Administratorsko geslo/Uporabniško geslo.
    • Setup (Nastavitev)
      Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
    • System (Sistem)
      Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)
  • Prikaz logotipa na celotnem zaslonu
    Omogoča vam, da določite, ali želite ob zagonu sistema prikazati logotip GIGABYTE. Disabled (Onemogočeno) preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Omogočeno)
  • Hiter zagon
    Omogoči ali onemogoči hiter zagon za skrajšanje postopka zagona OS. Ultra Fast (Izjemno hiter) zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
  • Podpora za SATA
    • Last Boot SATA Devices Only (Samo zadnje zagonske naprave SATA)
      Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS zaključi. (Privzeto)
    • All SATA Devices (Vse naprave SATA)
      Vse naprave SATA so funkcionalne v operacijskem sistemu in med testom POST.

To postavko je mogoče konfigurirati samo, če je Fast Boot (Hiter zagon) nastavljen na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).

  • Podpora za NVMe
    Omogoča vam, da omogočite ali onemogočite naprave NVMe. (Privzeto: Omogočeno)
    To postavko je mogoče konfigurirati samo, če je Fast Boot (Hiter zagon) nastavljen na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).
  • Podpora za VGA
    Omogoča vam, da izberete, katero vrsto operacijskega sistema želite zagnati.
    • Auto (Samodejno)
      Omogoči samo podedovani ROM.
    • EFI Driver (Gonilnik EFI)
      Omogoči ROM možnosti EFI. (Privzeto)

To postavko je mogoče konfigurirati samo, če je Fast Boot (Hiter zagon) nastavljen na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).

  • Podpora za USB
    • Disabled
      Vse naprave USB so onemogočene, preden se postopek zagona OS zaključi.
    • Full Initial
      Vse naprave USB so funkcionalne v operacijskem sistemu in med testom POST. (Privzeto)
    • Partial Initial
      Del naprav USB je onemogočen, preden se postopek zagona OS zaključi.

To postavko je mogoče konfigurirati samo, če je Fast Boot (Hiter zagon) nastavljen na Enabled (Omogočeno). Ta funkcija je onemogočena, ko je Fast Boot (Hiter zagon) nastavljen na Ultra Fast (Izjemno hiter).

  • Podpora za gonilnik omrežnega sklada
    • Disabled (Onemogočeno)
      Onemogoči zagon iz omrežja. (Privzeto)
    • Enabled (Omogočeno)
      Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, če je Fast Boot (Hiter zagon) nastavljen na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).

  • Podpora za CSM
    Omogoči ali onemogoči UEFI CSM (Compatibility Support Module) za podporo podedovanemu postopku zagona računalnika.
    • Disabled (Onemogočeno)
      Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a.
    • Enabled (Omogočeno)
      Omogoči UEFI CSM. (Privzeto)
  • LAN PXE Boot Option ROM
    Omogoča vam, da izberete, ali želite omogočiti podedovani ROM za krmilnik LAN. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, če je CSM Support (Podpora za CSM) nastavljena na Enabled (Omogočeno).
  • Storage Boot Option Control
    Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovani ROM za krmilnik pomnilniške naprave.
    • Disabled (Onemogočeno)
      Onemogoči ROM možnosti.
    • UEFI Only (Samo UEFI)
      Omogoči samo ROM možnosti UEFI. (Privzeto)
    • Legacy Only (Samo podedovani)
      Omogoči samo podedovani ROM možnosti.

To postavko je mogoče konfigurirati samo, če je CSM Support (Podpora za CSM) nastavljena na Enabled (Omogočeno).

  • Other PCI Device ROM Priority
    Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovani ROM možnosti za krmilnik naprave PCI, razen krmilnikov LAN, pomnilniške naprave in grafike.
    • Disabled (Onemogočeno)
      Onemogoči ROM možnosti.
    • UEFI Only (Samo UEFI)
      Omogoči samo ROM možnosti UEFI. (Privzeto)
    • Legacy Only (Samo podedovani)
      Omogoči samo podedovani ROM možnosti.

To postavko je mogoče konfigurirati samo, če je CSM Support (Podpora za CSM) nastavljena na Enabled (Omogočeno).

  • Administratorsko geslo
    Omogoča vam, da konfigurirate administratorsko geslo. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Za razliko od uporabniškega gesla vam administratorsko geslo omogoča spreminjanje vseh nastavitev BIOS-a.
  • Uporabniško geslo
    Omogoča vam, da konfigurirate uporabniško geslo. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar pa vam uporabniško geslo omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh. Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in ko ste pozvani, da vnesete geslo, najprej vnesite pravilno geslo. Ko ste pozvani, da vnesete novo geslo, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko ste pozvani, da potrdite.
    OPOMBA: Preden nastavite uporabniško geslo, najprej nastavite administratorsko geslo.

Varni zagon

Omogoča vam, da omogočite ali onemogočite varni zagon in konfigurirate povezane nastavitve. To postavko je mogoče konfigurirati samo, če je CSM Support (Podpora za CSM) nastavljena na Disabled (Onemogočeno).

  • Prednostni način delovanja
    Omogoča vam, da izberete, ali želite po vstopu v nastavitev BIOS-a vstopiti v enostavni način ali napredni način. Auto (Samodejno) vstopi v način BIOS-a, v katerem je bil zadnjič. (Privzeto: Samodejno)

Shrani in izhod

Shrani in izhod

  • Save & Exit Setup (Shrani in izhod iz nastavitve)
    Pritisnite <Enter> na tej postavki in izberite Yes (Da). S tem shranite spremembe v CMOS in zaprete program za nastavitev BIOS-a. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni nastavitve BIOS-a.
  • Exit Without Saving (Izhod brez shranjevanja)
    Pritisnite <Enter> na tej postavki in izberite Yes (Da). S tem zaprete nastavitev BIOS-a, ne da bi shranili spremembe, narejene v nastavitvi BIOS-a, v CMOS. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni nastavitve BIOS-a.
  • Load Optimized Defaults (Naloži optimizirane privzete vrednosti)
    Pritisnite <Enter> na tej postavki in izberite Yes (Da) za nalaganje optimalnih privzetih nastavitev BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete vrednosti po posodobitvi BIOS-a ali po čiščenju vrednosti CMOS.
  • Boot Override (Prezri vrstni red zagona)
    Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Yes (Da) za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
  • Save Profles (Shrani profile)
    Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in jih shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB (Izberi datoteko v HDD/FDD/USB) za shranjevanje profila v pomnilniško napravo.
  • Load Profles (Naloži profile)
    Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko uporabite to funkcijo za nalaganje nastavitev BIOS-a iz profila, ustvarjenega prej, brez težav s ponovnim konfiguriranjem nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB (Izberi datoteko v HDD/FDD/USB) za vnos profila, ki ste ga predhodno ustvarili iz pomnilniške naprave, ali naložite profil, ki ga je samodejno ustvaril BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so delovale pravilno (zadnji znani dober zapis).

Konfiguriranje nabora RAID

Ravni RAID

RAID 0 RAID 1 RAID 10
Minimalno število trdih diskov ≥2 2 4
Kapaciteta polja Število trdih diskov *
Velikost najmanjšega pogona 		Velikost najmanjšega pogona (Število trdih diskov/2) *
Velikost najmanjšega pogona
Toleranca napak Ne Da Da

Preden začnete, pripravite naslednje elemente:

  • Vsaj dva trda diska SATA ali SSD. (Opomba) (Za zagotovitev optimalne zmogljivosti je priporočljivo, da uporabite dva trda diska z identičnim modelom in kapaciteto).
  • Disk za namestitev Windows.
  • Računalnik, povezan z internetom.
  • USB ključ.

Konfiguriranje vgrajenega krmilnika SATA

  1. Nameščanje trdega diska (diskov) SATA v računalnik
    Namestite trde diske/SSD v priključke SATA/M.2 na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.
  2. Konfiguriranje načina krmilnika SATA v nastavitvah BIOS
    Prepričajte se, da ste pravilno konfigurirali način krmilnika SATA v nastavitvah sistema BIOS.
    Koraki:
    Vklopite računalnik in pritisnite <Delete>, da vstopite v nastavitve BIOS med POST (samotestiranje ob vklopu). V razdelku Settings\IO Ports nastavite SATA Configuration\SATA Mode na RAID. Nato shranite nastavitve in znova zaženite računalnik. (Če želite za konfiguriranje RAID uporabiti NVMe PCIe SSD, nastavite NVMe RAID mode na Enabled.)
    informacije Meniji nastavitev BIOS, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija nastavitev BIOS, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS.
  3. Konfiguracija UEFI RAID
    Koraki:
    1. V nastavitvah BIOS pojdite na Boot in nastavite CSM Support na Disabled. Shranite spremembe in zapustite nastavitve BIOS.
    2. Po ponovnem zagonu sistema znova vstopite v nastavitve BIOS. Nato vstopite v podmeni Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management, da vstopite na zaslon Create Array. Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0, RAID 1 in RAID 10 (razpoložljive izbire so odvisne od števila nameščenih trdih diskov). Nato pritisnite <Enter> na Select Physical Disks, da vstopite na zaslon Select Physical Disks.
    4. Na zaslonu Select Physical Disks izberite trde diske, ki bodo vključeni v polje RAID, in jih nastavite na Enabled. Nato uporabite puščično tipko dol, da se premaknete na Apply Changes in pritisnite <Enter>. Nato se vrnite na prejšnji zaslon in nastavite Select CacheTagSize, Read Cache Policy in Write Cache Policy.
    5. Premaknite se na Create Array in pritisnite <Enter>, da začnete.
    6. Po dokončanju boste preusmerjeni nazaj na zaslon Array Management. Pod ManageArray Properties si lahko ogledate novo RAID glasnost in informacije o ravni RAID, imenu polja, kapaciteti polja itd.

(Opomba) Upoštevajte, da M.2 PCIe SSD ni mogoče uporabiti za ustvarjanje nabora RAID s trdim diskom SATA.

Namestite gonilnik RAID in operacijski sistem

S pravilnimi nastavitvami BIOS ste pripravljeni za namestitev operacijskega sistema.

Nameščanje operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik RAID, vam med postopkom namestitve sistema Windows ni treba namestiti ločenega gonilnika RAID. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike iz GIGABYTE APP Center, da zagotovite zmogljivost in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da med postopkom namestitve OS zagotovite dodaten gonilnik RAID, si oglejte spodnje korake:

  1. Pojdite na spletno mesto GIGABYTE, poiščite spletno stran modela matične plošče, prenesite datoteko AMD RAID Preinstall Driver na strani Support\Download\SATA RAID/AHCI, razširite datoteko in kopirajte datoteke na svoj USB ključ.
  2. Zaženite sistem z diska za namestitev sistema Windows in izvedite standardne korake namestitve OS. Ko se prikaže zaslon, ki vas poziva, da naložite gonilnik, izberite Browse (prebrskaj).
  3. Vstavite USB ključ in nato poiščite mesto gonilnika. Najprej izberite AMD-RAID Bottom Device in kliknite Next (naprej), da naložite gonilnik. Nato izberite AMD-RAID Controller in kliknite Next (naprej), da naložite gonilnik. Na koncu nadaljujte z namestitvijo OS.

Za podrobnosti o konfiguriranju polja RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

Po namestitvi operacijskega sistema se v spodnjem desnem kotu namizja prikaže pogovorno okno, ki vas vpraša, ali želite prenesti in namestiti gonilnike ter aplikacije GIGABYTE prek APP Center. Kliknite Install (namesti), da nadaljujete z namestitvijo. (V nastavitvah BIOS se prepričajte, da je Advanced\APP Center Download & Install Confguration\ APP Center Download & Install nastavljeno na Enabled (omogočeno).)

Ko se prikaže pogovorno okno Licenčna pogodba s končnim uporabnikom, pritisnite <Accept> (sprejmi), da namestite APP Center. Na zaslonu APP Center izberite gonilnike in aplikacije, ki jih želite namestiti, in kliknite Install (namesti).

informacije Pred namestitvijo se prepričajte, da je sistem povezan z internetom.
Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za več informacij o odpravljanju težav obiščite spletno mesto GIGABYTE.

GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

Reference

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za GIGABYTE A520I AC

Razpoložljivi jeziki

Povezana navodila za Gigabyte A520I AC

Kazalo vsebine
