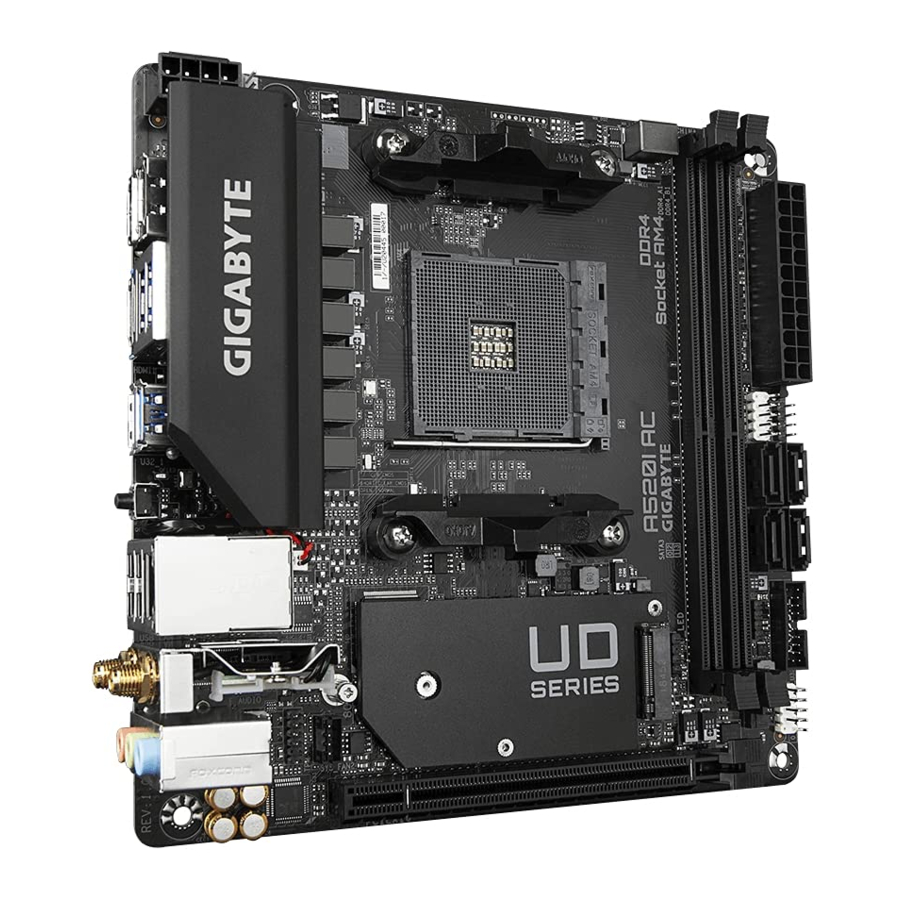

Mwongozo wa GIGABYTE A520I AC

Yaliyomo

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako huonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshi, au unapotafuta taarifa za kiufundi.
Mfano:
Kutambua Toleo la Ubao Mama Wako - Mfano

Mpangilio wa Ubao Mama wa A520I AC

Mpangilio wa Ubao Mama

Usakinishaji wa Vifaa

Tahadhari za Usakinishaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na mshtuko wa umeme tuli (ESD). Kabla ya usakinishaji, soma kwa uangalifu mwongozo wa mtumiaji na ufuate taratibu hizi:

  • Kabla ya usakinishaji, hakikisha chasi inafaa kwa ubao mama.
  • Kabla ya usakinishaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Seriali) ya ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
  • Daima ondoa nguvu ya AC kwa kuchomoa waya wa umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
  • Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
  • Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
  • Ni bora kuvaa mkanda wa kuzuia mshtuko wa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
  • Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kinga ya umeme tuli.
  • Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
  • Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
  • Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya maunzi yako vimeunganishwa.
  • Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
  • Hakikisha hakuna skrubu zilizobaki au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
  • Usiweke mfumo wa kompyuta kwenye uso usio sawa.
  • Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevunyevu.
  • Kuwasha nguvu ya kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa mfumo vipengele pamoja na madhara ya kimwili kwa mtumiaji.
  • Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
  • Ikiwa unatumia adapta, kebo ya ziada ya umeme, au kamba ya umeme, hakikisha unashauriana na maagizo yake ya usakinishaji na/au kuweka msingi.

Vigezo vya Bidhaa

CPU
  • AMD Socket AM4, inasaidia:
    AMD Ryzen ™ 5000 Series Processors/
    AMD Ryzen ™ 5000 G-Series Processors/
    AMD Ryzen ™ 4000 G-Series Processors/
    AMD Ryzen ™ 3000 Series Processors
    (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya CPU inayotumika.)
Chipset
  • AMD A520
Memory
  • Soketi 2 za DDR4 DIMM zinazounga mkono hadi 64 GB (uwezo wa DIMM moja wa 32 GB) wa kumbukumbu ya mfumo
  • Usaidizi wa moduli za kumbukumbu za DDR4 3200/2933/2667/2400/2133 MT/s
  • Usanifu wa kumbukumbu wa njia mbili
  • Usaidizi wa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (fanya kazi katika hali isiyo ya ECC)
  • Usaidizi wa moduli za kumbukumbu za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Usaidizi wa moduli za kumbukumbu za Extreme Memory Profile (XMP)
    (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu zinazotumika hivi karibuni na moduli za kumbukumbu.)
Onboard Graphics
  • Imeunganishwa katika AMD Ryzen ™ 5000 G-Series/4000 G-SeriesProcessors:
    • Bandari ya x DisplayPort, inayounga mkono azimio la juu la 5120x2880@60 Hz
      * Usaidizi wa toleo la DisplayPort 1.4, HDCP 2.3, na HDR.
    • Bandari za x HDMI, zinazounga mkono azimio la juu la 4096x2160@60 Hz
      * Usaidizi wa toleo la HDMI 2.1, HDCP 2.3, na HDR.
  • Usaidizi wa hadi maonyesho 3 kwa wakati mmoja
  • Kiwango cha juu cha kumbukumbu iliyoshirikiwa ya 16 GB
Audio
  • Realtek® CODEC ya sauti
  • Sauti ya Ubora wa Juu
  • Chaneli 2/4/5.1/7.1
    * Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.
LAN
  • Chipu ya Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module
  • Intel® Wi-Fi AC 3168 (Kwa PCB rev. 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (Kwa PCB rev. 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (Kwa PCB rev. 1.4)
    WIFI 802.11a/b/g/n/ac, inasaidia Bendi-Mbili ya 2.4/5 GHz
    • BLUETOOTH 4.2
    • Usaidizi wa kiwango cha wireless cha 11ac na kiwango cha data cha hadi 433 Mbps
      * Kiwango halisi cha data kinaweza kutofautiana kulingana na mazingira na vifaa.
Expansion Slots
  • Imeunganishwa kwenye CPU:
    • Nafasi 1 ya PCI Express x16, inayounga mkono PCIe 3.0 na inayoendesha kwa x16
Storage Interface
  • Imeunganishwa kwenye CPU:
    • Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya usaidizi wa 2260/2280 SATA na PCIe 3.0 x4/ x2 SSD)
  • Chipset:
    • Viunganishi 4 vya SATA 6Gb/s
  • Usaidizi wa RAID 0, RAID 1, na RAID 10
USB
  • Imeunganishwa kwenye CPU:
    • Bandari 4 za USB 3.2 Gen 1 kwenye paneli ya nyuma
  • Chipset:
    • Bandari 2 za USB 3.2 Gen 1 zinapatikana kupitia kichwa cha ndani cha USB
    • Bandari 4 za USB 2.0/1.1 (bandari 2 kwenye paneli ya nyuma, bandari 2 zinapatikana kupitia kichwa cha ndani cha USB)
Internal Connectors

Kiunganishi kikuu cha nguvu cha 1 1 x 24-pin ATX

Kiunganishi cha nguvu cha 1 x 8-pin ATX 12V

Kichwa cha feni cha 1 x CPU

Vichwa vya feni vya mfumo 2 x

Kichwa cha ukanda wa LED kinachoweza kushughulikiwa cha 1 x

Kichwa cha ukanda wa LED cha RGB cha 1 x

Kiunganishi 1 cha M.2 Soketi 3

Viunganishi 4 vya SATA 6Gb/s

Kichwa cha paneli ya mbele cha 1 x

Kichwa cha sauti cha paneli ya mbele cha 1 x

Kichwa cha spika cha 1 x

Kichwa cha 1 cha USB 3.2 Gen 1

Kichwa cha 1 cha USB 2.0/1.1

Kichwa cha 1 cha Trusted Platform Module (TPM) (pini 2x6, kwa moduli ya GC-TPM2.0_S pekee)

Kichwa cha bandari ya seriali cha 1 x

Kirukaji cha 1 x Clear CMOS
Back Panel Connectors

1 1 x DisplayPort

Bandari 2 za HDMI

Bandari 4 za USB 3.2 Gen 1

Bandari 2 za USB 2.0/1.1

Kitufe 1 cha Q-Flash Plus

Bandari 1 ya RJ-45

Viunganishi 2 vya antena vya SMA (1T1R)

Jeki 3 za sauti
I/O Controller
  • Chipu ya Kidhibiti cha iTE® I/O
Hardware Monitor
  • Ugunduzi wa voltage
  • Ugunduzi wa halijoto
  • Ugunduzi wa kasi ya feni
  • Onyo la joto kupita kiasi
  • Onyo la kushindwa kwa feni
  • Udhibiti wa kasi ya feni
    * Ikiwa utendakazi wa udhibiti wa kasi ya feni unatumika utategemea feni unayosakinisha.
BIOS
  • Flashi 1 x 128 Mbit
  • Matumizi ya AMI UEFI BIOS yenye leseni
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • Usaidizi wa APP Center
    * Programu zinazopatikana katika APP Center zinaweza kutofautiana kulingana na mfumo wa ubao mama. Utendakazi unaotumika wa kila programu pia unaweza kutofautiana kulingana na vigezo vya ubao mama.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Usaidizi wa Q-Flash
  • Usaidizi wa Q-Flash Plus
  • Usaidizi wa Xpress Install
Bundled Software
  • Norton® Internet Security (toleo la OEM)
  • Programu ya usimamizi wa bandwidth ya LAN
Operating System
  • Usaidizi wa Windows 11 64-bit
  • Usaidizi wa Windows 10 64-bit
Form Factor
  • Mini-ITX Form Factor; 17.0cm x 17.0cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya mapema.
Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD, na vifaa vya M.2.

orodha ya usaidizi

Tafadhali tembelea ukurasa wa SERVICE/SUPPORT\Utility kwenye tovuti ya GIGABYTE ili kupakua toleo jipya zaidi la programu.

Huduma/Usaidizi\\Huduma

Kusakinisha CPU

onyo Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

  • Hakikisha kwamba ubao mama unaunga mkono CPU.
    (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya CPU inayotumika.)
  • Daima zima kompyuta na uchomoe waya wa umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
  • Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya.
  • Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
  • Usiwashe kompyuta ikiwa kipoezaji cha CPU hakijasakinishwa, vinginevyo joto kupita kiasi na uharibifu wa CPU unaweza kutokea.
  • Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezi kwamba marudio ya basi ya mfumo yewekwe zaidi ya vipimo vya maunzi kwani hayatimizi mahitaji ya kawaida kwa vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya michoro, kumbukumbu, diski kuu, nk.

Kusakinisha CPU
Inua kikamilifu lever ya kufunga soketi ya CPU. Tafuta pini moja (iliyowekwa alama na pembetatu ndogo) ya soketi ya CPU na CPU. Mara tu CPU imewekwa kwenye soketi yake, weka kidole kimoja chini katikati ya CPU, ukishusha lever ya kufunga na kuifunga kwenye nafasi iliyofungwa kikamilifu.
Kusakinisha CPU
onyo Usilazimishe CPU kwenye soketi ya CPU kabla ya lever ya kufunga soketi ya CPU kuinuliwa, au uharibifu wa CPU na soketi ya CPU unaweza kutokea.

Kusakinisha Kumbukumbu

onyo Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

  • Hakikisha kwamba ubao mama unaunga mkono kumbukumbu. Inapendekezwa kwamba kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumiwe. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu zinazotumika hivi karibuni na moduli za kumbukumbu.)
  • Daima zima kompyuta na uchomoe waya wa umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
  • Moduli za kumbukumbu zina muundo usio na ujinga. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Njia Mbili
Ubao mama huu hutoa soketi mbili za kumbukumbu na inasaidia Teknolojia ya Njia Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Njia Mbili kutaongeza maradufu upana wa asili wa kumbukumbu.
Soketi mbili za kumbukumbu zimegawanywa katika njia mbili na kila njia ina soketi moja ya kumbukumbu kama ifuatavyo:

  • Njia A: DDR4_A1
  • Njia B: DDR4_B1

Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Njia Mbili.

  1. Modi ya Njia Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
  2. Unapowezesha modi ya Njia Mbili na moduli mbili za kumbukumbu, inashauriwa kwamba kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumiwe.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo juu ya usakinishaji wa maunzi.

mwongozo wa usakinishaji

Kusakinisha Kadi ya Upanuzi

onyo Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

  • Hakikisha ubao mama unaunga mkono kadi ya upanuzi. Soma kwa uangalifu mwongozo uliokuja na kadi yako ya upanuzi.
  • Daima zima kompyuta na uchomoe waya wa umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Viunganishi vya Paneli ya Nyuma

Muhtasari wa Viunganishi vya Paneli ya Nyuma

  1. DisplayPort (Kumbuka 1)
    DisplayPort hutoa picha na sauti za kidijitali zenye ubora wa juu, inasaidia utumaji wa sauti wa pande mbili. DisplayPort inaweza kusaidia mifumo ya ulinzi wa maudhui ya DPCP na HDCP 2.3. Inatoa taswira bora zaidi inayosaidia Rec. 2020 (Wide Color Gamut) na High Dynamic Range (HDR) kwa uchezaji wa Blu-ray UHD. Unaweza kutumia bandari hii kuunganisha kifuatiliaji chako kinachosaidia DisplayPort. Kumbuka: Teknolojia ya DisplayPort inaweza kusaidia ubora wa juu zaidi wa 5120x2880@60 Hz lakini ubora halisi unaosaidiwa unategemea kifuatiliaji kinachotumiwa.
  2. Bandari ya HDMI (Kumbuka 1)

    Bandari ya HDMI inatii HDCP2.3 na inasaidia fomati za DolbyTrueHD na DTS HD Master Audio. Pia inasaidia hadi 192KHz/24bit pato la sauti la LPCM la chaneli 7.1. Unaweza kutumia bandari hii kuunganisha kifuatiliaji chako kinachosaidia HDMI. Ubora wa juu zaidi unaosaidiwa ni 4096x2160@60 Hz, lakini ubora halisi unaosaidiwa unategemea kifuatiliaji kinachotumiwa.
    habari
    • Ili kusanidi usanidi wa onyesho tatu, lazima usakinishe viendeshaji vya ubao mama kwenye mfumo wa uendeshaji kwanza.
    • Baada ya kusakinisha kifaa cha DisplayPort/HDMI, hakikisha umeweka uchezaji wa sauti msingi kuwa DisplayPort/HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
  3. Bandari ya USB 3.2 Gen 1
    Bandari ya USB 3.2 Gen 1 inasaidia maelezo mahsusi ya USB 3.2 Gen 1 na inaoana na maelezo mahsusi ya USB 2.0. Tumia bandari hii kwa vifaa vya USB.
  4. Bandari ya USB 3.2 Gen 1 (Bandari ya Q-Flash Plus)
    Bandari ya USB inasaidia maelezo mahsusi ya USB 3.2 Gen 1. Tumia bandari hii kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus (Kumbuka 2), hakikisha umeweka kiendeshi cha USB kwenye bandari hii kwanza.
    onyo
    • Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
    • Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usiyumbe upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.
  5. Kitufe cha Q-Flash Plus (Kumbuka 2)
    Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha kidole gumba cha USB na uichomeke kwenye bandari ya Q-Flash Plus, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itawaka wakati shughuli za kulinganisha na kuwasha BIOS zinaanza na itaacha kuwaka wakati kuwasha BIOS kuu kumekamilika.
  6. Bandari ya RJ-45 LAN
    Bandari ya Gigabit Ethernet LAN hutoa muunganisho wa Intaneti kwa kiwango cha data cha hadi 1 Gbps. Ifuatayo inaelezea majimbo ya LED za bandari ya LAN.

    LED ya Kasi:
    Hali Maelezo
    Rangi ya machungwa Kiwango cha data cha 1 Gbps
    Kijani Kiwango cha data cha 100 Mbps
    Imezimwa Kiwango cha data cha 10 Mbps

    LED ya Shughuli:

    Hali Maelezo
    Inawaka Uhamishaji au upokeaji wa data unafanyika
    Imezimwa Hakuna uhamishaji au upokeaji wa data unaofanyika
  7. Bandari ya USB 2.0/1.1
    Bandari ya USB inasaidia maelezo mahsusi ya USB 2.0/1.1. Tumia bandari hii kwa vifaa vya USB.
  8. Viunganishi vya Antena vya SMA (1T1R)
    Tumia kiunganishi hiki kuunganisha antena.
    habari Kaza antena kwenye viunganishi vya antena na kisha uelekeze antena kwa usahihi kwa upokeaji bora wa mawimbi.
  9. Ingizo la Sauti/Toleo la Spika la Nyuma (Bluu)
    Jeki ya ingizo la sauti. Tumia jeki hii ya sauti kwa vifaa vya ingizo la sauti kama vile kiendeshi cha diski, walkman, n.k.
  10. Toleo la Sauti/Toleo la Spika la Mbele (Kijani)
    Jeki ya toleo la sauti.
  11. Ingizo la Maikrofoni/Toleo la Spika la Kati/Subwoofer (Pinki)
    Jeki ya ingizo la maikrofoni.
    Usanidi wa Jeki ya Sauti:
    Jeki Kifaa cha Sauti/ Chaneli 2 Chaneli 4 Chaneli 5.1 Chaneli 7.1
    1. Ingizo la Sauti/Toleo la Spika la Nyuma
    		 ✓ ✓ ✓
    1. Toleo la Sauti/Toleo la Spika la Mbele
    		 ✓ ✓ ✓ ✓
    1. Ingizo la Maikrofoni/Toleo la Spika la Kati/Subwoofer
    		 ✓ ✓
    Toleo la Sauti la Paneli ya Mbele/Toleo la Spika la Pembeni ✓

    habari Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.

(Kumbuka 1) Kwa Vichakataji vya AMD Ryzen™ 5000 G-Series/4000 G-Series pekee.
(Kumbuka 2) Ili kuwezesha utendakazi wa Q-Flash Plus tafadhali tembelea ukurasa wa wavuti wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

Viunganishi vya Ndani

Muhtasari wa Viunganishi vya Ndani

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

onyo Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

  • Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
  • Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya ya umeme kutoka kwenye plagi ili kuzuia uharibifu wa vifaa.
  • Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2). ATX_12V/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi Kikuu cha Nguvu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa umeme unaweza kusambaza nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, hakikisha kwanza kuwa usambazaji wa umeme umezimwa na vifaa vyote vimesakinishwa vizuri. Kiunganishi cha nguvu kina muundo usioshindwa. Unganisha kebo ya usambazaji wa umeme kwenye kiunganishi cha nguvu katika mwelekeo sahihi.
Kiunganishi cha nguvu cha 12V husambaza nguvu hasa kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.
habari Ili kukidhi mahitaji ya upanuzi, inashauriwa kutumia usambazaji wa umeme ambao unaweza kuhimili matumizi ya juu ya nguvu (500W au zaidi). Ikiwa usambazaji wa umeme unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usioanzishwa.

ATX_12V:

Na. ya Pini Ufafanuzi
1 GND (Kwa 2x4-pin 12V pekee)
2 GND (Kwa 2x4-pin 12V pekee)
3 GND
4 GND
5 +12V (Kwa 2x4-pin 12V pekee)
6 +12V (Kwa 2x4-pin 12V pekee)
7 +12V
8 +12V


ATX:

Na. ya Pini Ufafanuzi
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Nguvu Nzuri
9 5VSB (simama kwa +5V)
10 +12V
11 +12V (Kwa 2x12-pin ATX pekee)
12 3.3V (Kwa 2x12-pin ATX pekee)
13 3.3V
14 -12V
15 GND
16 PS_ON (Washa/Zima laini)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Kwa 2x12-pin ATX pekee)
24 GND (Kwa 2x12-pinATX pekee)

3/4). CPU_FAN/SYS_FAN1/2 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu vina pini 4. Vichwa vingi vya feni vina muundo wa uingizaji usioshindwa. Wakati wa kuunganisha kebo ya feni, hakikisha unaiunganisha katika mwelekeo sahihi (waya ya kiunganishi nyeusi ni waya ya ardhini). Kazi ya udhibiti wa kasi inahitaji matumizi ya feni na muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi.

Na. ya Pini Ufafanuzi
1 GND
2 Udhibiti wa Kasi ya Voltage
3 Hisia
4 Udhibiti wa Kasi ya PWM

onyo

  • Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU na mfumo wako kupata joto kupita kiasi. Joto kupita kiasi linaweza kusababisha uharibifu kwa CPU au mfumo unaweza kukwama.
  • Vichwa hivi vya feni si vizuizi vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.
  1. D_LED (Kichwa cha Ukanda wa LED Inayoweza Kushughulikiwa)
    Kichwa kinaweza kutumika kuunganisha ukanda wa kawaida wa LED unaoweza kushughulikiwa wa 5050, na kiwango cha juu cha nguvu cha 5A (5V) na idadi ya juu ya LED 1000.
    Na. ya Pini Ufafanuzi
    1 V (5V)
    2 Data
    3 Hakuna Pini
    4 GND

    Unganisha ukanda wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 ya kichwa cha ukanda wa LED inayoweza kushughulikiwa. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

  2. LED_C (Kichwa cha Ukanda wa LED cha RGB)
    Kichwa kinaweza kutumika kuunganisha ukanda wa kawaida wa LED wa RGB wa 5050 (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.
    Na. ya Pini Ufafanuzi
    1 12V
    2 G
    3 R
    4 B

    Unganisha ukanda wako wa LED wa RGB kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.
    habari Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED tafadhali tembelea ukurasa wa wavuti wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.
    onyo Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya ya umeme kutoka kwenye plagi ili kuzuia uharibifu wa vifaa.

  3. SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)
    Viunganishi vya SATA vinafuata kiwango cha SATA 6Gb/s na vinaoana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Viunganishi vya SATA vinaauni RAID 0, RAID 1, na RAID 10. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maagizo juu ya kusanidi safu ya RAID.
    Na. ya Pini Ufafanuzi
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Kiunganishi cha M.2 Tundu la 3)
    Kiunganishi cha M.2 kinaauni SSD za M.2 SATA au SSD za M.2 PCIe na kinaauni usanidi wa RAID. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maagizo juu ya kusanidi safu ya RAID.

    Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi SSD ya M.2 kwenye kiunganishi cha M.2.
    1. Tumia bisibisi kufungua skrubu kwenye heatsinki na kisha uondoe heatsinki kwanza.
    2. Tafuta shimo sahihi la kupachika kwa SSD ya M.2 ili kusakinishwa na kisha kaza kwanza stendi. Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe.
    3. Bonyeza SSD ya M.2 chini na kisha uilinde kwa skrubu. Badilisha heatsinki na uilinde kwenye shimo la asili.
      habari Chagua shimo sahihi kwa SSD ya M.2 ili kusakinishwa na ufunge tena skrubu na stendi.
  5. F_PANEL (Kichwa cha Paneli ya Mbele)
    Unganisha swichi ya nguvu, swichi ya kuweka upya, na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na kazi za pini zilizo hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.
    • PLED (LED ya Nguvu):
      Hali ya Mfumo LED
      S0 Imewashwa
      S3/S4/S5 Imezimwa

      Huunganisha kwenye kiashiria cha hali ya nishati kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

    • PW (Swichi ya Nishati):
      Huunganisha kwenye swichi ya nishati kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nishati (rejelea Sura ya "Usanidi wa BIOS," "Mipangilio\Nishati ya Jukwaa," kwa maelezo zaidi).
    • HD (LED ya Shughuli ya Diski Kuu):
      Huunganisha kwenye LED ya shughuli ya diski kuu kwenye paneli ya mbele ya chasi. LED huwashwa wakati diski kuu inasoma au kuandika data.
    • RES (Swichi ya Kuweka Upya):
      Huunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
    • NC: Hakuna muunganisho.
      habari Muundo wa paneli ya mbele unaweza kutofautiana kulingana na chasi. Moduli ya paneli ya mbele hasa inajumuisha swichi ya nishati, swichi ya kuweka upya, LED ya nishati, LED ya shughuli ya diski kuu na n.k. Unapounganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha kuwa migawo ya waya na migawo ya pini inalingana kwa usahihi.
  6. F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
    Kichwa cha sauti cha paneli ya mbele kinasaidia sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha kuwa migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kushindwa kufanya kazi au hata kukiharibu.
    Na. ya Pini Ufafanuzi
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Simu ya kichwani R
    6 Utambuzi wa MIC
    7 SENSE_SEND
    8 Hakuna Pini
    9 Simu ya kichwani L
    10 Utambuzi wa Simu ya kichwani

    habari Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi tofauti kwenye kila waya badala ya plagi moja. Kwa maelezo kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migawo tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

  7. SPEAKER (Kichwa cha Spika)
    Huunganisha kwenye spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo lililogunduliwa wakati wa uanzishaji wa mfumo.
    Na. ya Pini Ufafanuzi
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (Kichwa cha USB 3.2 Gen 1)
    Kichwa kinatii USB 3.2 Gen 1 na vipimo vya USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.
    Na. ya Pini Ufafanuzi
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Hakuna Pini
  9. F_USB1 (Kichwa cha USB 2.0/1.1)
    Kichwa kinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia breki ya hiari ya USB. Kwa ununuzi wa breki ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.
    Na. ya Pini Ufafanuzi
    1 Nguvu (5V)
    2 Nguvu (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Hakuna Pini
    10 NC

    onyo Kabla ya kusakinisha breki ya USB, hakikisha umezima kompyuta yako na umechomoa kamba ya nishati kutoka kwa plagi ya umeme ili kuzuia uharibifu wa breki ya USB.

  10. COM (Kichwa cha Bandari ya Mfululizo)
    Kichwa cha COM kinaweza kutoa bandari moja ya mfululizo kupitia kebo ya hiari ya bandari ya COM. Kwa ununuzi wa kebo ya hiari ya bandari ya COM, tafadhali wasiliana na muuzaji wa eneo lako.
    Na. ya Pini Ufafanuzi
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Hakuna Pini
  11. TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)
    Unaweza kuunganisha TPM (Moduli ya Jukwaa Inayoaminika) kwenye kichwa hiki.
    Na. ya Pini Ufafanuzi
    1 LAD0
    2 VCC3
    3 LAD1
    4 Hakuna Pini
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Kirukaji cha Futa CMOS)
    Tumia kirukaji hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguomsingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.
    Fungua: Kawaida
    Fupi: Futa Thamani za CMOS
    onyo
    • Zima kompyuta yako kila wakati kabla ya kufuta thamani za CMOS.
    • Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguomsingi za kiwandani (chagua Pakia Chaguomsingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (rejelea Sura ya "Usanidi wa BIOS," kwa usanidi wa BIOS).
  13. BAT (Betri)
    Betri hutoa nguvu ili kuweka thamani (kama vile usanidi wa BIOS, tarehe na maelezo ya saa) katika CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inapungua hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.
    Unaweza kufuta thamani za CMOS kwa kuondoa betri:
    1. Zima kompyuta yako na uchomoe kamba ya nishati.
    2. Chomoa kebo ya betri kutoka kwa kichwa cha kebo ya betri na usubiri kwa dakika moja.
    3. Chomeka kebo ya betri.
    4. Chomeka kamba ya nishati na uwashe upya kompyuta yako.

    Na. ya Pini Ufafanuzi
    1 (+) Nguvu ya RTC
    2 (-) GND

    Onyo

    • Daima zima kompyuta yako na uchomoe waya wa umeme kabla ya kubadilisha betri.
    • Badilisha betri na inayolingana. Uharibifu kwa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
    • Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri peke yako au hauna uhakika kuhusu modeli ya betri.
    • Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

Usanidi wa BIOS

BIOS (Mfumo Msingi wa Uingizaji na Utoaji) hurekodi parameta za maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kujiendesha la Kuwasha (POST) wakati wa kuwasha mfumo, kuokoa parameta za mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inamruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.
Umeme unapozimwa, betri kwenye ubao mama hutoa nguvu inayohitajika kwa CMOS ili kuweka thamani za usanidi katika CMOS.
Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa. Ili kuboresha BIOS, tumia GIGABYTE Q-Flash au huduma ya @BIOS.

  • Q-Flash inaruhusu mtumiaji kuboresha au kuhifadhi BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
  • @BIOS ni huduma inayotegemea Windows ambayo hutafuta na kupakua toleo jipya zaidi la BIOS kutoka kwenye Mtandao na kusasisha BIOS.
    onyo
    • Kwa sababu kuwasha BIOS kuna hatari, ikiwa hukumbana na matatizo unapotumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha mfumo kufanya kazi vibaya.
    • Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji) ili kuzuia ukosefu wa utulivu wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi. (Rejelea sehemu ya "Pakia Chaguo-msingi Zilizoboreshwa" katika sura hii au utangulizi wa jumper ya betri/futa CMOS katika Sura ya "Usakinishaji wa Vifaa" kwa jinsi ya kufuta thamani za CMOS.)

Skrini ya Kuwasha

Skrini ifuatayo ya nembo ya kuwasha itaonekana wakati kompyuta itawashwa.
Usanidi wa BIOS - Hatua ya 1 - Muhtasari wa Skrini ya Kuwasha
Kuna aina mbili tofauti za BIOS kama ifuatavyo na unaweza kutumia kitufe cha <F2> kubadili kati ya aina hizo mbili. Hali Rahisi inaruhusu watumiaji kuona haraka maelezo yao ya sasa ya mfumo au kufanya marekebisho kwa utendaji bora. Katika Hali Rahisi, unaweza kutumia kipanya chako kusogeza kupitia vipengee vya usanidi. Hali ya Kina hutoa mipangilio ya kina ya BIOS. Unaweza kubonyeza vitufe vya vishale kwenye kibodi yako ili kusonga kati ya vipengee na ubonyeze <Enter> ili kukubali au kuingiza menyu ndogo. Au unaweza kutumia kipanya chako kuchagua kipengee unachotaka.
taarifa

  • Wakati mfumo hauna utulivu kama kawaida, chagua kipengee cha LoadOptimizedDefaults ili kuweka mfumo wako kwa chaguo-msingi zake.
  • Menyu za Usanidi wa BIOS zilizoelezwa katika sura hii ni za marejeleo tu na zinaweza kutofautiana kwa toleo la BIOS.

Menyu Kuu

Usanidi wa BIOS - Hatua ya 2 - Muhtasari wa Menyu Kuu

Funguo za Utendaji za Hali ya Kina

<←><→> Sogeza upau wa uteuzi ili kuchagua menyu ya usanidi
<↑><↓> Sogeza upau wa uteuzi ili kuchagua kipengee cha usanidi kwenye menyu
<Enter>/Bonyeza Mara Mbili Tekeleza amri au ingiza menyu
<+>/<Page Up> Ongeza thamani ya nambari au fanya mabadiliko
<->/<Page Down> Punguza thamani ya nambari au fanya mabadiliko
<F1> Onyesha maelezo ya funguo za utendaji
<F2> Badilisha hadi Hali Rahisi
<F3> Hifadhi mipangilio ya sasa ya BIOS kwenye wasifu
<F4> Pakia mipangilio ya BIOS kutoka kwa wasifu ulioundwa hapo awali
<F5> Rejesha mipangilio ya awali ya BIOS kwa menyu ndogo za sasa
<F6> Onyesha skrini ya Smart Fan 5
<F7> Pakia mipangilio chaguomsingi ya BIOS iliyoboreshwa kwa menyu ndogo za sasa
<F8> Fikia huduma ya Q-Flash
<F10> Hifadhi mabadiliko yote na uondoke kwenye programu ya Usanidi wa BIOS
<F11> Badilisha hadi menyu ndogo ya Vipendwa
<F12> Kamata skrini ya sasa kama picha na uihifadhi kwenye hifadhi yako ya USB
<Insert> Ongeza au ondoa chaguo unalopenda
<Ctrl>+<S> Onyesha maelezo kuhusu kumbukumbu iliyosakinishwa
<Esc> Menyu Kuu: Ondoka kwenye programu ya Usanidi wa BIOS Menyu Ndogo: Ondoka kwenye menyu ndogo ya sasa

Vipendwa (F11)

Weka chaguo zako unazotumia mara kwa mara kama vipendwa vyako na utumie kitufe cha <F11> kubadili haraka hadi ukurasa ambapo chaguo zako zote unazopenda zinapatikana. Ili kuongeza au kuondoa chaguo unalopenda, nenda kwenye ukurasa wake wa asili na ubonyeze <Insert> kwenye chaguo. Chaguo limewekwa alama na ishara ya nyota ikiwa imewekwa kama "kipendwa."

Kirekebishaji

onyo Iwapo mfumo utafanya kazi kwa utulivu na mipangilio ya saa iliyozidi/voltaji iliyozidi uliyofanya inategemea usanidi wako mkuu wa mfumo. Kufanya saa iliyozidi/voltaji iliyozidi isivyosahihi kunaweza kusababisha uharibifu kwa CPU, chipset, au kumbukumbu na kupunguza maisha muhimu ya vipengele hivi. Ukurasa huu ni wa watumiaji wa hali ya juu pekee na tunapendekeza usibadilishe mipangilio chaguo-msingi ili kuzuia ukosefu wa utulivu wa mfumo au matokeo mengine yasiyotarajiwa. (Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, futa thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.)

  • Udhibiti wa Saa ya CPU
    Inakuruhusu kuweka wewe mwenyewe saa ya msingi ya CPU katika nyongeza za 1 MHz. (Chaguo-msingi: Auto)

    Inapendekezwa sana kuwa marudio ya CPU yawekwe kwa mujibu wa vipimo vya CPU.
  • Udhibiti wa Kueneza Wigo
    Huamilisha au kulemaza Kueneza Wigo la CPU/PCIe. (Chaguo-msingi: Auto)

Mipangilio ya Kina ya CPU

  • Kuongeza Utendaji wa Msingi (Kumbuka)
    Inakuruhusu kuamua iwapo uwashe teknolojia ya Kuongeza Utendaji wa Msingi (CPB), teknolojia ya kuongeza utendaji ya CPU. (Chaguo-msingi: Auto)
  • Hali ya SVM
    Uhalisia pepe ulioimarishwa na Teknolojia ya Uhalisia Pepe itaruhusu jukwaa kuendesha mifumo mingi ya uendeshaji na programu katika vizuizi huru. Kwa uhalisia pepe, mfumo mmoja wa kompyuta unaweza kufanya kazi kama mifumo mingi pepe. (Chaguo-msingi: Imelemazwa)
  • Kitendaji cha AMD Cool&Quiet
    • Imewezeshwa
      Huruhusu kiendeshaji cha AMD Cool'n'Quiet kurekebisha saa ya CPU na VID kwa nguvu ili kupunguza utoaji wa joto kutoka kwa kompyuta yako na matumizi yake ya nguvu. (Chaguo-msingi)
    • Imelemazwa
      Hulemaza kitendaji hiki.
  • Marekebisho ya PPC (Kumbuka)
    Inakuruhusu kurekebisha PState ya CPU. (Chaguo-msingi: PState 0)
  • Udhibiti wa Hali ya Kimataifa ya C (Kumbuka)
    Inakuruhusu kuamua iwapo uruhusu CPU kuingiza hali za C. Ikiwezeshwa, marudio ya msingi ya CPU yatapunguzwa wakati wa hali ya kusitisha mfumo ili kupunguza matumizi ya nguvu. (Chaguo-msingi: Auto)
  • Udhibiti wa Kutokuwa na Shughuli wa Ugavi wa Nguvu (Kumbuka 1)
    Huamilisha au kulemaza Hali ya Kifurushi C6.
    • Kutokuwa na Shughuli kwa Sasa kwa Kawaida
      Hulemaza kitendaji hiki.
    • Kutokuwa na Shughuli kwa Sasa kwa Chini
      Huamilisha kitendaji hiki.
    • Auto
      Huruhusu BIOS kusanidi mipangilio hii kiotomatiki. (Chaguo-msingi)
  • Udhibiti wa CCD (Kumbuka 1)
    Huweka idadi ya CCD za kutumiwa. (Chaguo-msingi: Auto)
  • Udhibiti wa Kupunguza Msingi
    Inakuruhusu kuchagua idadi ya msingi za CPU za kuwezesha (idadi ya msingi za CPU inaweza kutofautiana na CPU). (Chaguo-msingi: Auto)
  • Hali ya SMT
    Inakuruhusu kuamilisha au kulemaza teknolojia ya CPU ya Nyuzi Nyingi Sawia. (Chaguo-msingi: Auto)
  • CPPC (Kumbuka 1)
    Huamilisha au kulemaza kipengele cha CPPC. (Chaguo-msingi: Auto)
  • Msingi Zilizopendekezwa za CPPC (Kumbuka 1)
    Huamilisha au kulemaza kipengele cha Msingi Zilizopendekezwa za CPPC. (Chaguo-msingi: Auto)
  • Wasifu wa Kumbukumbu Uliokithiri (X.M.P.) (Kumbuka 2)
    Huruhusu BIOS kusoma data ya SPD kwenye moduli ya kumbukumbu ya XMP ili kuimarisha utendaji wa kumbukumbu ikiwa imewezeshwa.
    • Imelemazwa
      Hulemaza kitendaji hiki. (Chaguo-msingi)
    • Wasifu1
      Hutumia mipangilio ya Wasifu 1.
    • Wasifu2 (Kumbuka 2)
      Hutumia mipangilio ya Wasifu 2.
  • Usaidizi wa Marudio ya Juu wa XMP (Kumbuka 2)
    Inakuruhusu kuchagua kiwango cha uoanifu kwa kumbukumbu ya marudio ya juu. Kipengee hiki kinaweza kusanidiwa tu wakati Wasifu wa Kumbukumbu Uliokithiri (X.M.P.) kimewekwa kwa Wasifu1 au Wasifu2. (Chaguo-msingi: Auto)
  • Kizidishi cha Kumbukumbu ya Mfumo
    Inakuruhusu kuweka kizidishi cha kumbukumbu ya mfumo. Auto huweka kizidishi cha kumbukumbu kulingana na data ya kumbukumbu ya SPD. (Chaguo-msingi: Auto)

Mipangilio ya Kina ya Kumbukumbu

Muda Ndogo wa Kumbukumbu

Udhibiti wa Muda wa Kawaida, Udhibiti wa Muda wa Kina, Muda wa Usanidi wa Basi la CAD, Nguvu ya Kuendesha Basi la CAD, Usanidi wa Basi la Data
Sehemu hizi hutoa mipangilio ya muda wa kumbukumbu. Kumbuka: Mfumo wako unaweza kuwa hauna utulivu au kushindwa kuwasha baada ya kufanya mabadiliko kwenye muda wa kumbukumbu. Hili likitokea, tafadhali weka upya ubao kwa thamani chaguo-msingi kwa kupakia chaguo-msingi zilizoboreshwa au kufuta thamani za CMOS.

Maelezo ya SPD

Huonyesha maelezo kuhusu kumbukumbu iliyosakinishwa.

  • CPU Vcore/Vcore Inayobadilika(DVID)/VCORE SOC/SOC ya VCORE Inayobadilika(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/Volteji ya DRAM (CHA/B)/Volteji ya DDRVPP (CHA/B)/Kusitishwa kwa DRAM (CHA/B)
    Vipengee hivi vinakuruhusu kurekebisha volteji za CPU Vcore na kumbukumbu.

ƒMipangilio ya CPU/VRM

Menyu ndogo hii inakuruhusu kusanidi kiwango cha Usawazishaji wa Mzigo.

(Kumbuka) Kipengee hiki kinapatikana tu unaposakinisha CPU ambayo inasaidia kipengele hiki.
(Kumbuka 1) Kipengee hiki kinapatikana tu unaposakinisha CPU ambayo inasaidia kipengele hiki.
(Kumbuka 2) Kipengee hiki kinapatikana tu unaposakinisha CPU na moduli ya kumbukumbu ambayo inasaidia kipengele hiki.

Mipangilio

Mipangilio

Nguvu ya Jukwaa

  • AC BACK
    Huamua hali ya mfumo baada ya kurejea kwa nishati kutoka kwa kukatika kwa nishati ya AC.
    • Kumbukumbu (Memory)
      Mfumo hurejea katika hali yake ya mwisho inayojulikana ya kuamka baada ya kurejea kwa nishati ya AC.
    • Washa Kila Wakati (Always On)
      Mfumo huwashwa baada ya kurejea kwa nishati ya AC.
    • Zima Kila Wakati (Always Off)
      Mfumo hubaki umezimwa baada ya kurejea kwa nishati ya AC. (Chaguo-msingi)
  • ErP
    Huamua kama kuruhusu mfumo kutumia nguvu kidogo katika hali ya S5 (kuzima). (Chaguo-msingi: Imezimwa) Kumbuka: Kipengele hiki kikiwekwa kuwa Enabled, kitendaji cha fResume by Alarm hakitapatikana.
  • Soft-Off by PWR-BTTN
    Huasanifu njia ya kuzima kompyuta katika hali ya MS-DOS kwa kutumia kitufe cha kuwasha.
    • Zima Mara Moja (Instant-Off)
      Bonyeza kitufe cha kuwasha na mfumo utazimwa mara moja. (Chaguo-msingi)
    • Chelewesha Sekunde 4 (Delay 4 Sec.)
      Bonyeza na ushikilie kitufe cha kuwasha kwa sekunde 4 ili kuzima mfumo. Ikiwa kitufe cha kuwasha kitabonywa kwa chini ya sekunde 4, mfumo utaingia katika hali ya kusubiri.
  • Power Loading
    Huwezesha au kulemaza mzigo bandia. Ugavi wa umeme ukiwa na mzigo mdogo, ulinzi binafsi utaanzisha na kusababisha kuzima au kushindwa. Hii ikitokea, tafadhali weka Enabled (Kimewezeshwa). Auto (Otomatiki) huruhusu BIOS kusanifu mpangilio huu kiotomatiki. (Chaguo-msingi: Auto (Otomatiki))
  • Resume by Alarm
    Huamua kama kuwasha mfumo kwa wakati unaotakiwa. (Chaguo-msingi: Imezimwa)
    Ikiwezeshwa, weka tarehe na saa kama ifuatavyo:
    • Amka siku: Washa mfumo kwa saa maalum kila siku au siku maalum ndani ya mwezi.
    • Amka saa/dakika/sekunde: Weka saa ambayo mfumo utawashwa kiotomatiki.

Kumbuka: Unapotumia kitendaji hiki, epuka kuzima isivyofaa kutoka kwa mfumo endeshi au kuondolewa kwa nishati ya AC, au mipangilio inaweza isiwe bora.

  • Wake on LAN
    Huwezesha au kulemaza kitendaji cha wake on LAN. (Chaguo-msingi: Imewezeshwa)
  • High Precision Event Timer
    Huwezesha au kulemaza Kipima Muda cha Matukio yenye Usahihi wa Juu (HPET) katika mfumo endeshi. (Chaguo-msingi: Imewezeshwa)
  • CEC 2019 Ready
    Hukuruhusu kuchagua kama kuruhusu mfumo kurekebisha matumizi ya nguvu ukiwa katika hali ya kuzima, bila kazi au kusubiri ili kutii Viwango vya CEC (Tume ya Nishati ya California) 2019. (Chaguo-msingi: Imezimwa)

Bandari za IO

  • Initial Display Output
    Huainisha uanzishaji wa kwanza wa onyesho la kifuatiliaji kutoka kwa kadi ya picha ya PCI Express iliyosakinishwa au picha iliyo ndani.
    • IGD Video (Kumbuka)
      Huweka picha iliyo ndani kama onyesho la kwanza.
    • PCIe 1 Slot
      Huweka kadi ya picha kwenye slot ya PCIEX16 kama onyesho la kwanza. (Chaguo-msingi)
  • Integrated Graphics (Kumbuka)
    Huwezesha au hulemaza kitendaji cha picha iliyo ndani.
    • Auto
      BIOS itawasha au kulemaza picha iliyo ndani kiotomatiki kulingana na kadi ya picha inayowekwa.(Chaguo-msingi)
    • Forces
      Huwezesha picha iliyo ndani.
    • Disabled
      Hulemaza picha iliyo ndani.
  • UMA Mode (Kumbuka)
    Ainisha hali ya UMA.
    • Auto
      Huruhusu BIOS kusanifu mpangilio huu kiotomatiki. (Chaguo-msingi)
    • UMA Specified
      Huweka Ukubwa wa Bafa ya Fremu ya UMA.
    • UMA Auto
      Huweka azimio la onyesho.
    • UMA Game Optimized
      Hurekebisha ukubwa wa bafa ya fremu kulingana na ukubwa wa jumla wa kumbukumbu ya mfumo.

Kipengele hiki kinaweza kusanifishwa tu wakati Integrated Graphics imewekwa kuwa Forces.

  • UMA Frame Buffer Size (Kumbuka)
    Ukubwa wa bafa ya fremu ni jumla ya kiasi cha kumbukumbu ya mfumo iliyotengwa kwa ajili ya kidhibiti cha picha iliyo ndani. Kwa mfano, MS-DOS itatumia kumbukumbu hii tu kwa onyesho. Chaguo ni: Auto (chaguo-msingi), 64M~2G.
    Kipengele hiki kinaweza kusanifishwa tu wakati UMA Mode imewekwa kuwa UMA Specified.
  • Display Resolution (Kumbuka)
    Hukuruhusu kuweka azimio la onyesho. Chaguo ni: Auto (chaguo-msingi), 1920x1080 na chini, 2560x1600, 3840x2160. Kipengele hiki kinaweza kusanifishwa tu wakati UMA Mode imewekwa kuwa UMA Auto.
  • HD Audio Controller
    Huwezesha au hulemaza kitendaji cha sauti iliyo ndani. (Chaguo-msingi: Imewezeshwa)
    Ikiwa ungependa kusakinisha kadi ya sauti ya mtu wa 3 badala ya kutumia sauti iliyo ndani, weka kipengele hiki kuwa Disabled (Imelemazwa).
  • PCIEX16 Bifurcation
    Hukuruhusu kuamua jinsi kipimo data cha slot ya PCIEX16 kinagawanywa. Chaguo: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Kumbuka). (Chaguo-msingi: Auto)
  • Above 4G Decoding
    Huwezesha au hulemaza vifaa vinavyoweza 64-bit kusimbwa katika nafasi ya anwani zaidi ya 4 GB (ikiwa tu mfumo wako unaauni usimbaji wa 64-bit PCI). Weka Enabled (Kimewezeshwa) ikiwa kadi ya picha ya hali ya juu zaidi ya moja imesakinishwa na viendeshaji vyake haviwezi kuzinduliwa unapoingia kwenye mfumo endeshi (kwa sababu ya nafasi ya anwani ya kumbukumbu ya 4 GB iliyo na kikomo). (Chaguo-msingi: Imezimwa)
  • Onboard LAN Controller
    Huwezesha au hulemaza kitendaji cha LAN iliyo ndani. (Chaguo-msingi: Imewezeshwa)
    Ikiwa ungependa kusakinisha kadi ya mtandao ya mtu wa 3 badala ya kutumia LAN iliyo ndani, weka kipengele hiki kuwa Disabled (Imelemazwa).

(Kumbuka) Kipengele hiki kipo tu unaposakinisha CPU inayounga mkono kipengele hiki.

Usanidi wa Super IO

  • Serial Port 1
    Huwezesha au kulemaza bandari ya serial iliyo ndani. (Chaguo-msingi: Imewezeshwa)

Usanidi wa USB

  • Legacy USB Support
    Huruhusu kibodi/kipanya cha USB kutumika katika MS-DOS. (Chaguo-msingi: Imewezeshwa)
  • XHCI Hand-off
    Huamua kama kuwezesha kipengele cha XHCI Hand-off kwa mfumo endeshi usio na usaidizi wa XHCI Hand-off. (Chaguo-msingi: Imewezeshwa)
  • USB Mass Storage Driver Support
    Huwezesha au kulemaza usaidizi kwa vifaa vya kuhifadhi vya USB. (Chaguo-msingi: Imewezeshwa)
  • Port 60/64 Emulation
    Huwezesha au kulemaza uigaji wa bandari za I/O 64h na 60h. Hii inapaswa kuwezeshwa kwa usaidizi kamili wa urithi wa kibodi/panya za USB katika MS-DOS au katika mfumo endeshi ambao hauauni vifaa vya USB asili. (Chaguo-msingi: Imezimwa)
  • Mass Storage Devices
    Huonyesha orodha ya vifaa vya kuhifadhi wingi vya USB vilivyounganishwa. Kipengele hiki huonekana tu wakati kifaa cha kuhifadhi cha USB kimesakinishwa.

Usanidi wa Upakuaji na Usakinishaji wa APP Center

  • APP Center Download & Install
    Hukuruhusu kuamua ikiwa kupakua na kusakinisha GIGABYTE APP Center kiotomatiki baada ya kuingia kwenye mfumo endeshi. Kabla ya kusakinisha APP Center, hakikisha mfumo umeunganishwa kwenye Intaneti. (Chaguo-msingi: Imewezeshwa)

Usanidi wa NVMe

Huonyesha maelezo kwenye M.2 NVME PCIe SSD yako ikiwa imesakinishwa.

Usanidi wa SATA

  • SATA Mode
    Huwezesha au hulemaza RAID kwa vidhibiti vya SATA vilivyounganishwa katika Chipset au husanifu vidhibiti vya SATA kwa modi ya AHCI.
    • RAID
      Huwezesha RAID kwa kidhibiti cha SATA.
    • AHCI
      Husanifu vidhibiti vya SATA kwa modi ya AHCI. Advanced Host Controller Interface (AHCI) ni maelezo ya kiolesura ambayo huruhusu kiendeshaji cha kuhifadhi kuwezesha vipengele vya hali ya juu vya Serial ATA kama vile Native Command Queuing na hot plug. (Chaguo-msingi)
  • NVMe RAID mode
    Hukuruhusu kuamua kama utatumia M.2 NVMe PCIe SSD zako kusanifu RAID. (Chaguo-msingi: Imezimwa)
  • Chipset SATA Port Enable
    Huwezesha au hulemaza vidhibiti vilivyounganishwa vya SATA. (Chaguo-msingi: Imewezeshwa)
  • Chipset SATA Port 0/1/2/3
    Huonyesha maelezo ya kifaa/vifaa vya SATA vilivyounganishwa.

Usanidi wa Mrundiko wa Mtandao

  • Network Stack
    Hulemaza au huwezesha kuwasha kutoka kwenye mtandao ili kusakinisha OS ya umbizo la GPT, kama vile kusakinisha OS kutoka kwa seva ya Huduma za Usambazaji za Windows. (Chaguo-msingi: Imezimwa)
  • IPv4 PXE Support
    Huwezesha au hulemaza Usaidizi wa IPv4 PXE. Kipengele hiki kinaweza kusanifishwa tu wakati Network Stack (Mrundiko wa Mtandao) kimewezeshwa.
  • IPv4 HTTP Support
    Huwezesha au hulemaza usaidizi wa kuwasha HTTP kwa IPv4. Kipengele hiki kinaweza kusanifishwa tu wakati Network Stack (Mrundiko wa Mtandao) kimewezeshwa.
  • IPv6 PXE Support
    Huwezesha au hulemaza Usaidizi wa IPv6 PXE. Kipengele hiki kinaweza kusanifishwa tu wakati Network Stack (Mrundiko wa Mtandao) kimewezeshwa.
  • IPv6 HTTP Support
    Huwezesha au hulemaza usaidizi wa kuwasha HTTP kwa IPv6. Kipengele hiki kinaweza kusanifishwa tu wakati Network Stack (Mrundiko wa Mtandao) kimewezeshwa.
  • PXE boot wait time
    Hukuruhusu kusanifu muda wa kusubiri kabla ya kubonyeza <Esc> ili kughairi kuwasha kwa PXE. Kipengele hiki kinaweza kusanifishwa tu wakati Network Stack (Mrundiko wa Mtandao) kimewezeshwa. (Chaguo-msingi: 0)
  • Media detect count
    Hukuruhusu kuweka idadi ya mara za kuangalia uwepo wa midia. Kipengele hiki kinaweza kusanifishwa tu wakati Network Stack (Mrundiko wa Mtandao) kimewezeshwa. (Chaguo-msingi: 1)

Kidhibiti cha Familia ya Realtek PCIe GBE

Menyu ndogo hii hutoa maelezo kuhusu usanidi wa LAN na chaguo za usanidi zinazohusiana.

Mengineyo

  • LEDs in System Power On State
    Hukuruhusu kuwezesha au kulemaza taa za LED za ubao mama wakati mfumo umewashwa.
    • Zima (Off)
      Hulemaza modi ya taa iliyochaguliwa wakati mfumo umewashwa.
    • Washa (On)
      Huwezesha modi ya taa iliyochaguliwa wakati mfumo umewashwa. (Chaguo-msingi)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Hukuruhusu kuweka modi ya taa ya LED za ubao mama katika hali ya mfumo ya S3/S4/S5.
    Kipengele hiki kinaweza kusanifishwa wakati LEDs in System Power On State (LED katika Hali ya Kuwasha Nishati ya Mfumo) kimewekwa kuwa On (Kimewashwa).
    • Zima (Off)
      Hulemaza modi ya taa iliyochaguliwa wakati mfumo unaingia katika hali ya S3/S4/S5. (Chaguo-msingi)
    • Washa (On)
      Huwezesha modi ya taa iliyochaguliwa wakati mfumo unaingia katika hali ya S3/S4/S5.
  • PCIe Slot Configuration
    Hukuruhusu kuweka modi ya uendeshaji ya slot za PCI Express kuwa Gen 1, Gen 2, au Gen 3. Modi halisi ya uendeshaji inategemea vipimo vya maunzi vya kila slot. Auto (Otomatiki) huruhusu BIOS kusanifu mpangilio huu kiotomatiki. (Chaguo-msingi: Auto)
  • 3DMark01 Enhancement
    Hukuruhusu kuamua kama kuboresha utendaji fulani wa kigezo cha zamani. (Chaguo-msingi: Imezimwa)
  • IOMMU
    Huwezesha au hulemaza usaidizi wa AMD IOMMU. (Chaguo-msingi: Auto)
  • AMD CPU fTPM
    Huwezesha au hulemaza kitendaji cha TPM 2.0 kilichounganishwa katika CPU ya AMD. (Chaguo-msingi: Imezimwa)

Kompyuta Inayoaminika

Huwezesha au hulemaza Trusted Platform Module (TPM).

AMD CBS

Menyu ndogo hii hutoa chaguo za usanidi zinazohusiana na AMD CBS.

Afya ya Kompyuta

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Huonyesha volti za mfumo za sasa.

Smart Fan 5

  • Monitor (Fuatilia)
    Hukuruhusu kuchagua lengo la kufuatilia na kufanya marekebisho zaidi. (Chaguo-msingi: CPU FAN (Feni ya CPU))
  • Fan Speed Control
    Hukuruhusu kuamua ikiwa utawezesha kitendaji cha kudhibiti kasi ya feni na kurekebisha kasi ya feni.
    • Normal
      Huruhusu feni kuendeshwa kwa kasi tofauti kulingana na halijoto. Unaweza kurekebisha kasi ya feni kwa System Information Viewer kulingana na mahitaji ya mfumo wako. (Chaguo-msingi)
    • Silent
      Huruhusu feni kuendeshwa kwa kasi ndogo.
    • Manual
      Hukuruhusu kudhibiti kasi ya feni kwenye grafu ya mkunjo.
    • Full Speed
      Huruhusu feni kuendeshwa kwa kasi kamili.
  • Fan Control Use Temperature Input
    Hukuruhusu kuchagua halijoto rejeleo kwa udhibiti wa kasi ya feni.
  • Temperature Interval
    Hukuruhusu kuchagua muda wa halijoto kwa mabadiliko ya kasi ya feni.
  • Fan Control Mode
    • Auto
      Huruhusu BIOS kutambua kiotomatiki aina ya feni iliyosakinishwa na kuweka modi bora ya udhibiti. (Chaguo-msingi)
    • Voltage
      Modi ya volti inapendekezwa kwa feni ya pini 3.
    • PWM
      Modi ya PWM inapendekezwa kwa feni ya pini 4.
  • Fan Stop
    Huwezesha au hulemaza kitendaji cha kusimamisha feni. Unaweza kuweka kikomo cha halijoto kwa kutumia mkunjo wa halijoto. Feni huacha kufanya kazi wakati halijoto iko chini kuliko kikomo. (Chaguo-msingi: Imezimwa)
  • Temperature (Halijoto)
    Huonyesha halijoto ya sasa ya eneo lengwa lililochaguliwa.
  • Fan Speed (Kasi ya Feni)
    Huonyesha kasi za feni za sasa.
  • Temperature Warning
    Huweka kiwango cha tahadhari kwa halijoto. Wakati halijoto inapozidi kiwango, BIOS itatoa sauti ya tahadhari. Chaguo ni: Imezimwa (chaguo-msingi), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Huruhusu mfumo kutoa sauti ya tahadhari ikiwa feni haijaunganishwa au inashindwa. Angalia hali ya feni au muunganisho wa feni hii inapotokea. (Chaguo-msingi: Imezimwa)

Maelezo ya Mfumo

Sehemu hii inatoa taarifa kuhusu modeli ya ubao mama na toleo la BIOS yako. Unaweza pia kuchagua lugha chaguo-msingi itakayotumika na BIOS na kuweka saa ya mfumo mwenyewe.
Picha ya Mipangilio ya Taarifa ya Mfumo wa BIOS

  • Lugha ya Mfumo
    Huchagua lugha chaguo-msingi inayotumiwa na BIOS.
  • Tarehe ya Mfumo
    Huweka tarehe ya mfumo. Muundo wa tarehe ni wiki (inayosomeka tu), mwezi, tarehe na mwaka. Tumia <Enter> kubadilisha kati ya sehemu za Mwezi, Tarehe na Mwaka na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
  • Saa ya Mfumo
    Huweka saa ya mfumo. Muundo wa saa ni saa, dakika na sekunde. Kwa mfano, saa 1 jioni ni 13:00:00. Tumia <Enter> kubadilisha kati ya sehemu za Saa, Dakika na Sekunde na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
  • Ngazi ya Ufikiaji
    Huonyesha ngazi ya sasa ya ufikiaji kulingana na aina ya ulinzi wa nenosiri unaotumika. (Ikiwa hakuna nenosiri lililowekwa, chaguo-msingi litaonyeshwa kama Msimamizi.) Ngazi ya Msimamizi hukuruhusu kufanya mabadiliko kwenye mipangilio yote ya BIOS; ngazi ya Mtumiaji hukuruhusu tu kufanya mabadiliko kwenye mipangilio fulani ya BIOS lakini si yote.

Maelezo ya Vifaa Vilivyochomekwa

Huonyesha taarifa kuhusu vifaa vyako vya SATA, PCI Express na M.2 ikiwa vimesakinishwa.

Q-Flash

Hukuruhusu kufikia huduma ya Q-Flash ili kusasisha BIOS au kuhifadhi nakala ya usanidi wa sasa wa BIOS.

Anzisha

Picha ya Mipangilio ya Kuwasha BIOS

  • Kipaumbele cha Chaguo la Kuwasha
    Huainisha mpangilio wa jumla wa kuwasha kutoka kwa vifaa vinavyopatikana. Vifaa vya hifadhi vinavyoondolewa ambavyo vinaunga mkono umbizo la GPT vitaanza na mfuatano wa "UEFI:" kwenye orodha ya kifaa cha kuwasha. Ili kuwasha kutoka kwa mfumo endeshaji unaounga mkono ugawaji wa GPT, chagua kifaa kilichoanza na mfuatano wa "UEFI:".
    Au ikiwa unataka kusakinisha mfumo endeshaji unaounga mkono ugawaji wa GPT kama vile Windows 10 64-bit, chagua kiendeshi cha macho kilicho na diski ya kusakinisha Windows 10 64-bit na kilichoanza na mfuatano wa "UEFI:".
  • Hali ya NumLock ya Kuwasha
    Huwezesha au kulemaza kipengele cha Numlock kwenye kibodi ya nambari baada ya POST. (Chaguo-msingi: Imewashwa)
  • Chaguo la Usalama
    Huainisha ikiwa nenosiri linahitajika kila wakati mfumo unapoanzishwa, au tu unapoingia kwenye Usanidi wa BIOS. Baada ya kusanidi kipengee hiki, weka nenosiri/manenosiri chini ya kipengee cha Nenosiri la Msimamizi/Nenosiri la Mtumiaji.
    • Usanidi
      Nenosiri linahitajika tu kwa kuingia kwenye programu ya Usanidi wa BIOS.
    • Mfumo
      Nenosiri linahitajika kwa kuwasha mfumo na kwa kuingia kwenye programu ya Usanidi wa BIOS. (Chaguo-msingi)
  • Onyesho la LOGO Kamili la Skrini
    Hukuruhusu kubaini ikiwa uonyeshe nembo ya GIGABYTE wakati mfumo unapoanzishwa. Imelemazwa huruka nembo ya GIGABYTE wakati mfumo unapoanza. (Chaguo-msingi: Imewashwa)
  • Uwashaji wa Haraka
    Huwezesha au hulemaza Uwashaji wa Haraka ili kufupisha mchakato wa kuwasha OS. Haraka Sana hutoa kasi ya haraka zaidi ya kuwasha. (Chaguo-msingi: Imelemazwa)
  • Usaidizi wa SATA
    • Vifaa vya SATA vya Uwashaji wa Mwisho Pekee
      Isipokuwa kiendeshi cha kuwasha kilichopita, vifaa vyote vya SATA vimelemazwa kabla ya mchakato wa kuwasha OS kukamilika. (Chaguo-msingi)
    • Vifaa Vyote vya SATA
      Vifaa vyote vya SATA vinafanya kazi katika mfumo endeshaji na wakati wa POST.

Kipengee hiki kinaweza kusanidiwa tu wakati Uwashaji wa Haraka umewekwa kuwa Umewashwa au Haraka Sana.

  • Usaidizi wa NVMe
    Hukuruhusu kuwezesha au kulemaza kifaa/vifaa vya NVMe. (Chaguo-msingi: Imewashwa)
    Kipengee hiki kinaweza kusanidiwa tu wakati Uwashaji wa Haraka umewekwa kuwa Umewashwa au Haraka Sana.
  • Usaidizi wa VGA
    Hukuruhusu kuchagua aina ya mfumo endeshaji wa kuwasha.
    • Otomati
      Huwezesha ROM ya chaguo la urithi pekee.
    • Kiendeshi cha EFI
      Huwezesha ROM ya chaguo la EFI. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Uwashaji wa Haraka umewekwa kuwa Umewashwa au Haraka Sana.

  • Usaidizi wa USB
    • Imelemazwa
      Vifaa vyote vya USB vimelemazwa kabla ya mchakato wa kuwasha OS kukamilika.
    • Uanzishaji Kamili
      Vifaa vyote vya USB vinafanya kazi katika mfumo endeshaji na wakati wa POST. (Chaguo-msingi)
    • Uanzishaji wa Sehemu
      Sehemu ya vifaa vya USB vimelemazwa kabla ya mchakato wa kuwasha OS kukamilika.

Kipengee hiki kinaweza kusanidiwa tu wakati Uwashaji wa Haraka umewekwa kuwa Umewashwa. Kitendaji hiki kimelemazwa wakati Uwashaji wa Haraka umewekwa kuwa Haraka Sana.

  • Usaidizi wa Kiendeshi cha Mrundiko wa Mtandao
    • Imelemazwa
      Hulemaza kuwasha kutoka kwa mtandao. (Chaguo-msingi)
    • Imewashwa
      Huwezesha kuwasha kutoka kwa mtandao.

Kipengee hiki kinaweza kusanidiwa tu wakati Uwashaji wa Haraka umewekwa kuwa Umewashwa au Haraka Sana.

  • Usaidizi wa CSM
    Huwezesha au kulemaza UEFI CSM (Moduli ya Usaidizi wa Upatanifu) ili kuunga mkono mchakato wa kuwasha PC wa urithi.
    • Imelemazwa
      Hulemaza UEFI CSM na huunga mkono mchakato wa kuwasha BIOS wa UEFI pekee.
    • Imewashwa
      Huwezesha UEFI CSM. (Chaguo-msingi)
  • ROM ya Chaguo la Kuwasha LAN PXE
    Hukuruhusu kuchagua ikiwa uwezeshe ROM ya chaguo la urithi kwa kidhibiti cha LAN. (Chaguo-msingi: Imelemazwa) Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.
  • Udhibiti wa Chaguo la Kuwasha Hifadhi
    Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la urithi kwa kidhibiti cha kifaa cha hifadhi.
    • Imelemazwa
      Hulemaza ROM ya chaguo.
    • UEFI Pekee
      Huwezesha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)
    • Urithi Pekee
      Huwezesha ROM ya chaguo la urithi pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.

  • Kipaumbele Kingine cha ROM ya Kifaa cha PCI
    Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la Urithi kwa kidhibiti cha kifaa cha PCI kingine isipokuwa vidhibiti vya LAN, kifaa cha hifadhi na michoro.
    • Imelemazwa
      Hulemaza ROM ya chaguo.
    • UEFI Pekee
      Huwezesha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)
    • Urithi Pekee
      Huwezesha ROM ya chaguo la urithi pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.

  • Nenosiri la Msimamizi
    Hukuruhusu kusanidi nenosiri la msimamizi. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuanzisha mfumo na unapoingia kwenye Usanidi wa BIOS. Tofauti na nenosiri la mtumiaji, nenosiri la msimamizi hukuruhusu kufanya mabadiliko kwenye mipangilio yote ya BIOS.
  • Nenosiri la Mtumiaji
    Hukuruhusu kusanidi nenosiri la mtumiaji. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuanzisha mfumo na unapoingia kwenye Usanidi wa BIOS. Hata hivyo, nenosiri la mtumiaji hukuruhusu tu kufanya mabadiliko kwenye mipangilio fulani ya BIOS lakini si yote. Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee cha nenosiri na ukiombwa nenosiri, weka lililo sahihi kwanza. Unapoombwa nenosiri jipya, bonyeza <Enter> bila kuweka nenosiri lolote. Bonyeza <Enter> tena unapoombwa kuthibitisha.
    KUMBUKA: Kabla ya kuweka Nenosiri la Mtumiaji, hakikisha umeweka Nenosiri la Msimamizi kwanza.

Uwashaji Salama

Hukuruhusu kuwezesha au kulemaza Uwashaji Salama na kusanidi mipangilio inayohusiana. Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Imelemazwa.

  • Hali ya Uendeshaji Iliyopendekezwa
    Hukuruhusu kuchagua ikiwa uingie kwenye hali Rahisi au hali ya Kina baada ya kuingia kwenye Usanidi wa BIOS. Otomati huingia kwenye hali ya BIOS iliyokuwepo mara ya mwisho. (Chaguo-msingi: Otomati)

Hifadhi na Uondoke

Picha ya Mipangilio ya Kuhifadhi na Kuondoka kwenye BIOS

  • Hifadhi na Uondoke Usanidi
    Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo. Hii inahifadhi mabadiliko kwenye CMOS na kuondoka kwenye programu ya Usanidi wa BIOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
  • Ondoka Bila Kuhifadhi
    Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo. Hii inaondoka kwenye Usanidi wa BIOS bila kuhifadhi mabadiliko yaliyofanywa katika Usanidi wa BIOS kwenye CMOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
  • Pakia Chaguo-msingi Zilizoboreshwa
    Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo ili kupakia mipangilio bora zaidi ya chaguo-msingi ya BIOS. Mipangilio ya chaguo-msingi ya BIOS husaidia mfumo kufanya kazi katika hali bora. Daima pakia chaguo-msingi zilizoboreshwa baada ya kusasisha BIOS au baada ya kufuta thamani za CMOS.
  • Batilisha Uwashaji
    Hukuruhusu kuchagua kifaa cha kuwasha mara moja. Bonyeza <Enter> kwenye kifaa unachochagua na uchague Ndiyo ili kuthibitisha. Mfumo wako utaanza upya kiotomatiki na kuwasha kutoka kwa kifaa hicho.
  • Hifadhi Profaili
    Kitendaji hiki hukuruhusu kuhifadhi mipangilio ya sasa ya BIOS kwenye profaili. Unaweza kuunda hadi profaili 8 na kuhifadhi kama Profaili ya Usanidi 1~ Profaili ya Usanidi 8. Bonyeza <Enter> ili kukamilisha. Au unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuhifadhi profaili kwenye kifaa chako cha hifadhi.
  • Pakia Profaili
    Ikiwa mfumo wako hauko thabiti na umepakia mipangilio ya chaguo-msingi ya BIOS, unaweza kutumia kitendaji hiki kupakia mipangilio ya BIOS kutoka kwa profaili iliyoundwa hapo awali, bila usumbufu wa kusanidi upya mipangilio ya BIOS. Kwanza chagua profaili unayotaka kupakia na kisha ubonyeze <Enter> ili kukamilisha. Unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuingiza profaili iliyoundwa hapo awali kutoka kwa kifaa chako cha hifadhi au kupakia profaili iliyoundwa kiotomatiki na BIOS, kama vile kurejesha mipangilio ya BIOS kwenye mipangilio ya mwisho iliyofanya kazi vizuri (rekodi ya mwisho inayojulikana kuwa nzuri).

Kusanidi Seti ya RAID

Viwango vya RAID

RAID 0 RAID 1 RAID 10
Idadi Ndogo ya Diski Ngumu ≥2 2 4
Uwezo wa Safu Idadi ya diski ngumu *
Ukubwa wa hifadhi ndogo zaidi 		Ukubwa wa hifadhi ndogo zaidi (Idadi ya diski ngumu/2) *
Ukubwa wa hifadhi ndogo zaidi
Uvumilivu wa Hitilafu Hapana Ndiyo Ndiyo

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:

  • Angalau diski ngumu mbili za SATA au SSD. (Kumbuka) (Ili kuhakikisha utendaji bora, inashauriwa utumie diski ngumu mbili zenye modeli na uwezo sawa).
  • Diski ya usanidi wa Windows.
  • Kompyuta iliyounganishwa na Mtandao.
  • Hifadhi ya kidole gumba ya USB.

Kusanidi Kidhibiti cha SATA Kilichoambatishwa

  1. Kusakinisha diski ngumu za SATA katika kompyuta yako
    Sakinisha diski ngumu/SSD kwenye viunganishi vya SATA/M.2 kwenye ubao mama. Kisha unganisha viunganishi vya nishati kutoka kwa usambazaji wako wa nishati hadi kwenye diski ngumu.
  2. Kusanidi hali ya kidhibiti cha SATA katika Usanidi wa BIOS
    Hakikisha umesanidi hali ya kidhibiti cha SATA kwa usahihi katika Usanidi wa BIOS ya mfumo.
    Hatua:
    Washa kompyuta yako na ubonyeze <Delete> ili uingie kwenye Usanidi wa BIOS wakati wa POST (Jaribio la Kujitegemea la Kuwasha). Chini ya Settings\IO Ports, weka SATA Configuration\SATA Mode kuwa RAID. Kisha hifadhi mipangilio na uanzishe upya kompyuta yako. (Ikiwa unataka kutumia NVMe PCIe SSD kusanidi RAID, hakikisha umeweka NVMe RAID mode kuwa Enabled.)
    habari Menyu za Usanidi wa BIOS zilizoelezwa katika sehemu hii zinaweza kutofautiana na mipangilio kamili ya ubao wako mama. Chaguo halisi za menyu ya Usanidi wa BIOS utakazoona zitategemea ubao mama ulio nao na toleo la BIOS.
  3. Usanidi wa UEFI RAID
    Hatua:
    1. Katika Usanidi wa BIOS, nenda kwa Boot na uweke CSM Support kuwa Disabled. Hifadhi mabadiliko na utoke kwenye Usanidi wa BIOS.
    2. Baada ya mfumo kuwasha upya, ingia tena kwenye Usanidi wa BIOS. Kisha ingiza menyu ndogo ya Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. Kwenye skrini ya RAIDXpert2 Configuration Utility, bonyeza <Enter> kwenye Array Management ili kuingiza skrini ya Create Array. Kisha, chagua kiwango cha RAID. Viwango vya RAID vinavyotumika ni pamoja na RAID 0, RAID 1, na RAID 10 (uteuzi unaopatikana unategemea idadi ya diski ngumu zinazosakinishwa). Kisha, bonyeza <Enter> kwenye Select Physical Disks ili kuingiza skrini ya Select Physical Disks.
    4. Kwenye skrini ya Select Physical Disks, chagua diski ngumu za kujumuishwa katika safu ya RAID na uziweke kuwa Enabled. Kisha, tumia kitufe cha mshale chini ili kusogeza hadi Apply Changes na ubonyeze <Enter>. Kisha rudi kwenye skrini iliyotangulia na uweke Select CacheTagSize, Read Cache Policy na Write Cache Policy.
    5. Sogeza hadi Create Array na ubonyeze <Enter> ili uanze.
    6. Baada ya kukamilika, utarudishwa kwenye skrini ya Array Management. Chini ya ManageArray Properties unaweza kuona ujazo mpya wa RAID na maelezo kuhusu kiwango cha RAID, jina la safu, uwezo wa safu, n.k.

(Kumbuka) Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumiwa kuunda seti ya RAID na diski ngumu ya SATA.

Sakinisha kiendeshi cha RAID na mfumo endeshi

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo endeshi.

Kusakinisha Mfumo Endeshi
Kwa kuwa mifumo endeshi mingine tayari inajumuisha kiendeshi cha RAID, hauitaji kusakinisha kiendeshi tofauti cha RAID wakati wa mchakato wa usakinishaji wa Windows. Baada ya mfumo endeshi kusakinishwa, tunapendekeza kwamba usakinishe viendeshi vyote vinavyohitajika kutoka kwa GIGABYTE APP Center ili kuhakikisha utendaji na uoanifu wa mfumo. Ikiwa mfumo endeshi unaosakinishwa unahitaji utoe kiendeshi cha ziada cha RAID wakati wa mchakato wa usakinishaji wa OS, tafadhali rejelea hatua zilizo hapa chini:

  1. Nenda kwenye tovuti ya GIGABYTE, vinjari hadi ukurasa wa wavuti wa modeli ya ubao mama, pakua faili ya AMD RAID Preinstall Driver kwenye ukurasa wa Support\Download\SATA RAID/AHCI, fungua faili na unakili faili kwenye hifadhi yako ya kidole gumba ya USB.
  2. Washa kutoka kwa diski ya usanidi wa Windows na ufanye hatua za kawaida za usakinishaji wa OS. Wakati skrini inayokuomba kupakia kiendeshi itaonekana, chagua Browse (Vinjari).
  3. Ingiza hifadhi ya kidole gumba ya USB na kisha uvinjari hadi eneo la kiendeshi. Chagua AMD-RAID Bottom Device kwanza na ubofye Next (Inayofuata) ili kupakia kiendeshi. Kisha chagua AMD-RAID Controller na ubofye Next (Inayofuata) ili kupakia kiendeshi. Hatimaye, endelea na usakinishaji wa OS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.

Usakinishaji wa Viendeshi

Baada ya kusakinisha mfumo endeshi, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikiuliza ikiwa unataka kupakua na kusakinisha viendeshi na programu za GIGABYTE kupitia APP Center. Bofya Install (Sakinisha) ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Advanced\APP Center Download & Install Confguration\ APP Center Download & Install imewekwa kuwa Enabled (Imewashwa).)

Wakati kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinaonekana, bonyeza <Accept> ili kusakinisha APP Center. Kwenye skrini ya APP Center, chagua viendeshi na programu unazotaka kusakinisha na ubofye Install (Sakinisha).

habari Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye Mtandao.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.

GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Usaidizi wa Kiufundi na Usio wa Kiufundi (Mauzo/Uuzaji): https://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): https://www.gigabyte.com
Anwani ya WEB (Kichina): https://www.gigabyte.com/tw

  • GIGABYTE eSupport
    Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa:
    https://esupport.gigabyte.com

Marejeleo

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa GIGABYTE A520I AC

Lugha zinazopatikana

Miongozo Inayohusiana na Gigabyte A520I AC

Jedwali la Yaliyomo
