Príručka GIGABYTE A520I AC

Obsah

Identifikácia revízie vašej základnej dosky

Číslo revízie na vašej základnej doske vyzerá takto: "REV: X.X." Napríklad "REV: 1.0" znamená, že revízia základnej dosky je 1.0. Skontrolujte revíziu vašej základnej dosky pred aktualizáciou systému BIOS, ovládačov alebo pri hľadaní technických informácií.
Príklad:
Identifikácia revízie vašej základnej dosky – Príklad

Rozloženie základnej dosky A520I AC

Rozloženie základnej dosky

Inštalácia hardvéru

Bezpečnostné opatrenia pri inštalácii

Základná doska obsahuje množstvo jemných elektronických obvodov a komponentov, ktoré sa môžu poškodiť v dôsledku elektrostatického výboja (ESD). Pred inštaláciou si pozorne prečítajte používateľskú príručku a dodržujte nasledujúce postupy:

  • Pred inštaláciou sa uistite, že je šasi vhodné pre základnú dosku.
  • Pred inštaláciou neodstraňujte ani nepoškodzujte nálepku S/N (sériové číslo) základnej dosky alebo záručnú nálepku od vášho predajcu. Tieto nálepky sú potrebné na overenie záruky.
  • Pred inštaláciou alebo odstraňovaním základnej dosky alebo iných hardvérových komponentov vždy odpojte napájanie striedavým prúdom odpojením napájacieho kábla zo zásuvky.
  • Pri pripájaní hardvérových komponentov k interným konektorom na základnej doske sa uistite, že sú pripojené pevne a bezpečne.
  • Pri manipulácii so základnou doskou sa nedotýkajte žiadnych kovových vodičov alebo konektorov.
  • Pri manipulácii s elektronickými komponentmi, ako je základná doska, CPU alebo pamäť, je najlepšie nosiť náramok proti elektrostatickému výboju (ESD). Ak nemáte náramok proti ESD, udržujte ruky suché a najskôr sa dotknite kovového predmetu, aby ste eliminovali statickú elektrinu.
  • Pred inštaláciou základnej dosky ju položte na antistatickú podložku alebo do elektrostatického tieneného kontajnera.
  • Pred pripojením alebo odpojením napájacieho kábla zo základnej dosky sa uistite, že je napájanie vypnuté.
  • Pred zapnutím napájania sa uistite, že je napätie napájania nastavené podľa miestnej normy napätia.
  • Pred použitím produktu overte, či sú všetky káble a napájacie konektory vašich hardvérových komponentov pripojené.
  • Aby ste predišli poškodeniu základnej dosky, zabráňte skrutkám, aby sa dostali do kontaktu s obvodom základnej dosky alebo jej komponentmi.
  • Uistite sa, že na základnej doske alebo vnútri počítačovej skrine nie sú žiadne zvyšné skrutky alebo kovové komponenty.
  • Neumiestňujte počítačový systém na nerovný povrch.
  • Neumiestňujte počítačový systém do prostredia s vysokou teplotou alebo do vlhkého prostredia.
  • Zapnutie počítača počas procesu inštalácie môže viesť k poškodeniu komponentov systému, ako aj k fyzickému poškodeniu používateľa.
  • Ak si nie ste istí niektorým z krokov inštalácie alebo máte problém súvisiaci s používaním produktu, obráťte sa na certifikovaného počítačového technika.
  • Ak používate adaptér, predlžovací napájací kábel alebo predlžovaciu šnúru, uistite sa, že ste si prečítali pokyny na inštaláciu a/alebo uzemnenie.

Špecifikácie produktu

CPU
  • AMD Socket AM4, podpora pre:
    Procesory AMD Ryzen ™ 5000 Series/
    Procesory AMD Ryzen ™ 5000 G-Series/
    Procesory AMD Ryzen ™ 4000 G-Series/
    Procesory AMD Ryzen ™ 3000 Series
    (Najnovší zoznam podporovaných CPU nájdete na webovej stránke spoločnosti GIGABYTE.)
Čipová súprava
  • AMD A520
Pamäť
  • 2 x DDR4 DIMM zásuvky podporujúce až 64 GB (32 GB single DIMM kapacita) systémovej pamäte
  • Podpora pre pamäťové moduly DDR4 3200/2933/2667/2400/2133 MT/s
  • Dvojkanálová architektúra pamäte
  • Podpora pre ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťové moduly (prevádzka v non-ECC móde)
  • Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťové moduly
  • Podpora pre Extreme Memory Profile (XMP) pamäťové moduly
    (Najnovšie podporované rýchlosti pamätí a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)
Integrovaná grafika
  • Integrovaná v procesoroch AMD Ryzen ™ 5000 G-Series/4000 G-Series:
    • x DisplayPort port, podporujúci maximálne rozlíšenie 5120x2880@60 Hz
      * Podpora pre verziu DisplayPort 1.4, HDCP 2.3 a HDR.
    • x HDMI porty, podporujúce maximálne rozlíšenie 4096x2160@60 Hz
      * Podpora pre verziu HDMI 2.1, HDCP 2.3 a HDR.
  • Podpora až pre 3 displeje súčasne
  • Maximálna zdieľaná pamäť 16 GB
Zvuk
  • Realtek® audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-kanálový
    * Funkciu zvukového konektora môžete zmeniť pomocou zvukového softvéru. Ak chcete nakonfigurovať 7.1-kanálový zvuk, prejdite do zvukového softvéru a nastavte zvuk.
LAN
  • Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)
Modul bezdrôtovej komunikácie
  • Intel® Wi-Fi AC 3168 (Pre PCB rev. 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (Pre PCB rev. 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (Pre PCB rev. 1.4)
    WIFI 802.11a/b/g/n/ac, podporujúci 2.4/5 GHz Dual-Band
    • BLUETOOTH 4.2
    • Podpora pre bezdrôtový štandard 11ac a dátovú rýchlosť až 433 Mbps
      * Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a vybavenia.
Rozširujúce sloty
  • Integrované v CPU:
    • 1 x PCI Express x16 slot, podporujúci PCIe 3.0 a bežiaci na x16
Úložné rozhranie
  • Integrované v CPU:
    • 1 x M.2 konektor (Socket 3, M key, type 2260/2280 SATA a PCIe 3.0 x4/ x2 SSD support)
  • Čipová súprava:
    • 4 x SATA 6Gb/s konektory
  • Podpora pre RAID 0, RAID 1 a RAID 10
USB
  • Integrované v CPU:
    • 4 x USB 3.2 Gen 1 porty na zadnom paneli
  • Čipová súprava:
    • 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
    • 4 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 2 porty dostupné cez interný USB header)
Interné konektory

1 1 x 24-pin ATX hlavný napájací konektor

1 x 8-pin ATX 12V napájací konektor

1 x CPU fan header

2 x system fan headers

1 x addressable LED strip header

1 x RGB LED strip header

1 x M.2 Socket 3 konektor

4 x SATA 6Gb/s konektory

1 x front panel header

1 x front panel audio header

1 x speaker header

1 x USB 3.2 Gen 1 header

1 x USB 2.0/1.1 header

1 x Trusted Platform Module (TPM) header (2x6 pin, iba pre modul GC-TPM2.0_S)

1 x serial port header

1 x Clear CMOS jumper
Konektory na zadnom paneli

1 1 x DisplayPort

2 x HDMI porty

4 x USB 3.2 Gen 1 porty

2 x USB 2.0/1.1 porty

1 x Q-Flash Plus button

1 x RJ-45 port

2 x SMA anténové konektory (1T1R)

3 x audio konektory
I/O Controller
  • iTE® I/O Controller Chip
Hardware Monitor
  • Detekcia napätia
  • Detekcia teploty
  • Detekcia rýchlosti ventilátora
  • Upozornenie na prehriatie
  • Upozornenie na zlyhanie ventilátora
  • Ovládanie rýchlosti ventilátora
    * Či je funkcia ovládania rýchlosti ventilátora podporovaná, závisí od ventilátora, ktorý nainštalujete.
BIOS
  • 1 x 128 Mbit flash
  • Použitie licencovaného AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátne vlastnosti
  • Podpora pre APP Center
    * Dostupné aplikácie v APP Center sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Podpora pre Q-Flash
  • Podpora pre Q-Flash Plus
  • Podpora pre Xpress Install
Pribalený softvér
  • Norton® Internet Security (OEM verzia)
  • Softvér na správu šírky pásma LAN
Operačný systém
  • Podpora pre Windows 11 64-bit
  • Podpora pre Windows 10 64-bit
Form Factor
  • Mini-ITX Form Factor; 17.0cm x 17.0cm

* Spoločnosť GIGABYTE si vyhradzuje právo vykonávať akékoľvek zmeny v špecifikáciách produktu a informáciách týkajúcich sa produktu bez predchádzajúceho upozornenia.
Navštívte webovú stránku spoločnosti GIGABYTE, kde nájdete zoznamy podporovaných procesorov CPU, pamäťových modulov, SSD a zariadení M.2.

Navštívte stránku SERVICE/SUPPORT\Utility na webovej stránke spoločnosti GIGABYTE a stiahnite si najnovšiu verziu aplikácií.

Inštalácia CPU

warning Pred začatím inštalácie CPU si prečítajte nasledujúce pokyny:

  • Uistite sa, že základná doska podporuje CPU.
    (Najnovší zoznam podporovaných CPU nájdete na webovej stránke spoločnosti GIGABYTE.)
  • Pred inštaláciou CPU vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.
  • Nájdite prvý pin CPU. CPU sa nedá vložiť, ak je nesprávne orientovaný.
  • Naneste rovnomernú a tenkú vrstvu teplovodivej pasty na povrch CPU.
  • Nezapínajte počítač, ak nie je nainštalovaný chladič CPU, inak môže dôjsť k prehriatiu a poškodeniu CPU.
  • Nastavte hostiteľskú frekvenciu CPU v súlade so špecifikáciami CPU. Neodporúča sa nastavovať frekvenciu systémovej zbernice nad rámec hardvérových špecifikácií, pretože nespĺňa štandardné požiadavky pre periférne zariadenia. Ak chcete nastaviť frekvenciu nad rámec štandardných špecifikácií, urobte tak podľa špecifikácií vášho hardvéru vrátane CPU, grafickej karty, pamäte, pevného disku atď.

Inštalácia CPU
Úplne zdvihnite uzamykaciu páčku CPU socketu. Nájdite prvý pin (označený malým trojuholníkom) CPU socketu a CPU. Keď je CPU umiestnený v sockete, položte jeden prst do stredu CPU, sklopte uzamykaciu páčku a zaistite ju do úplne uzamknutej polohy.
Inštalácia CPU
warning Nevkladajte CPU do CPU socketu nasilu predtým, ako zdvihnete uzamykaciu páčku CPU socketu, inak môže dôjsť k poškodeniu CPU a CPU socketu.

Inštalácia pamäte

warning Pred začatím inštalácie pamäte si prečítajte nasledujúce pokyny:

  • Uistite sa, že základná doska podporuje pamäť. Odporúča sa používať pamäť rovnakej kapacity, značky, rýchlosti a čipov. (Najnovšie podporované rýchlosti pamätí a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)
  • Pred inštaláciou pamäte vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.
  • Pamäťové moduly majú konštrukciu odolnú proti poškodeniu. Pamäťový modul je možné nainštalovať iba jedným smerom. Ak nemôžete vložiť pamäť, zmeňte smer.

Konfigurácia dvojkanálovej pamäte
Táto základná doska poskytuje dve pamäťové zásuvky a podporuje technológiu Dual Channel. Po nainštalovaní pamäte systém BIOS automaticky zistí špecifikácie a kapacitu pamäte. Povolením režimu dvojkanálovej pamäte sa zdvojnásobí pôvodná šírka pásma pamäte.
Dve pamäťové zásuvky sú rozdelené do dvoch kanálov a každý kanál má jednu pamäťovú zásuvku nasledovne:

  • Channel A: DDR4_A1
  • Channel B: DDR4_B1

Z dôvodu obmedzení CPU si pred inštaláciou pamäte v režime Dual Channel prečítajte nasledujúce pokyny.

  1. Režim Dual Channel nie je možné povoliť, ak je nainštalovaný iba jeden pamäťový modul.
  2. Pri povolení režimu Dual Channel s dvoma pamäťovými modulmi sa odporúča používať pamäť rovnakej kapacity, značky, rýchlosti a čipov.

Podrobnosti o inštalácii hardvéru nájdete na webovej stránke spoločnosti GIGABYTE.

Inštalácia rozširujúcej karty

warning Pred začatím inštalácie rozširujúcej karty si prečítajte nasledujúce pokyny:

  • Uistite sa, že základná doska podporuje rozširujúcu kartu. Pozorne si prečítajte príručku, ktorá bola dodaná s vašou rozširujúcou kartou.
  • Pred inštaláciou rozširujúcej karty vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.

Konektory zadného panela

Prehľad konektorov zadného panela

  1. DisplayPort (Poznámka 1)
    DisplayPort prináša vysokokvalitné digitálne zobrazovanie a zvuk, pričom podporuje obojsmerný prenos zvuku. DisplayPort môže podporovať mechanizmy ochrany obsahu DPCP aj HDCP 2.3. Poskytuje vylepšené vizuály s podporou Rec. 2020 (Wide Color Gamut) a High Dynamic Range (HDR) pre prehrávanie Blu-ray UHD. Tento port môžete použiť na pripojenie monitora s podporou DisplayPort. Poznámka: Technológia DisplayPort môže podporovať maximálne rozlíšenie 5120 x 2880 pri 60 Hz, ale skutočné podporované rozlíšenia závisia od používaného monitora.
  2. HDMI Port (Poznámka 1)

    Port HDMI je kompatibilný s HDCP2.3 a podporuje formáty DolbyTrueHD a DTS HD Master Audio. Podporuje tiež až 192 KHz/24bit 7.1-kanálový audio výstup LPCM. Tento port môžete použiť na pripojenie monitora s podporou HDMI. Maximálne podporované rozlíšenie je 4096 x 2160 pri 60 Hz, ale skutočné podporované rozlíšenia závisia od používaného monitora.
    informácie
    • Ak chcete nastaviť konfiguráciu s tromi displejmi, musíte najprv nainštalovať ovládače základnej dosky v operačnom systéme.
    • Po nainštalovaní zariadenia DisplayPort/HDMI sa uistite, že ste nastavili predvolené prehrávanie zvuku zariadenia na DisplayPort/HDMI. (Názov položky sa môže líšiť v závislosti od vášho operačného systému.)
  3. USB 3.2 Gen 1 Port
    Port USB 3.2 Gen 1 podporuje špecifikáciu USB 3.2 Gen 1 a je kompatibilný so špecifikáciou USB 2.0. Použite tento port pre zariadenia USB.
  4. USB 3.2 Gen 1 Port (Q-Flash Plus Port)
    Port USB podporuje špecifikáciu USB 3.2 Gen 1. Použite tento port pre zariadenia USB. Pred použitím Q-Flash Plus (Poznámka 2) sa uistite, že ste najskôr vložili USB flash disk do tohto portu.
    upozornenie
    • Pri odpájaní kábla pripojeného ku konektoru na zadnom paneli najskôr odpojte kábel zo svojho zariadenia a potom ho odpojte zo základnej dosky.
    • Pri odpájaní kábla ho vytiahnite priamo z konektora. Nekývajte ním zo strany na stranu, aby ste predišli skratu vo vnútri konektora kábla.
  5. Q-Flash Plus Button (Poznámka 2)
    Q-Flash Plus vám umožňuje aktualizovať systém BIOS, keď je váš systém vypnutý (stav vypnutia S5). Uložte si najnovší systém BIOS na USB kľúč a zapojte ho do portu Q-Flash Plus, a potom môžete automaticky flashovať systém BIOS jednoduchým stlačením tlačidla Q-Flash Plus. QFLED bude blikať, keď sa začnú aktivity párovania a flashovania systému BIOS, a prestane blikať, keď sa dokončí flashovanie hlavného systému BIOS.
  6. RJ-45 LAN Port
    Gigabitový ethernetový port LAN poskytuje pripojenie na internet s prenosovou rýchlosťou až 1 Gbps. Nasledujúci text popisuje stavy LED diód portu LAN.

    LED dióda rýchlosti:
    Stav Popis
    Oranžová Prenosová rýchlosť 1 Gbps
    Zelená Prenosová rýchlosť 100 Mbps
    Vypnuté Prenosová rýchlosť 10 Mbps

    LED dióda aktivity:

    Stav Popis
    Bliká Prebieha prenos alebo príjem dát
    Vypnuté Neprebieha žiadny prenos ani príjem dát
  7. USB 2.0/1.1 Port
    Port USB podporuje špecifikáciu USB 2.0/1.1. Použite tento port pre zariadenia USB.
  8. SMA Antenna Connectors (1T1R)
    Použite tento konektor na pripojenie antény.
    informácie Utiahnite antény ku konektorom antény a potom ich správne nasmerujte pre lepší príjem signálu.
  9. Line In/Rear Speaker Out (Blue)
    Vstupný konektor linky. Použite tento audio konektor pre zariadenia s linkovým vstupom, ako sú optické mechaniky, prehrávače walkman atď.
  10. Line Out/Front Speaker Out (Green)
    Výstupný konektor linky.
  11. Mic In/Center/Subwoofer Speaker Out (Pink)
    Vstupný konektor mikrofónu.
    Konfigurácie audio konektorov:
    Konektor Slúchadlá/ 2-kanálový 4-kanálový 5.1-kanálový 7.1-kanálový
    1. Line In/Rear Speaker Out
    		 ✓ ✓ ✓
    1. Line Out/Front Speaker Out
    		 ✓ ✓ ✓ ✓
    1. Mic In/Center/Subwoofer Speaker Out
    		 ✓ ✓
    Výstup linky predného panela/Výstup bočného reproduktora ✓

    informácie Funkciu audio konektora môžete zmeniť pomocou audio softvéru. Ak chcete nakonfigurovať 7.1-kanálový zvuk, prejdite do audio softvéru pre nastavenia zvuku.

Podrobnosti o konfigurácii audio softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

(Note 1) Iba pre procesory AMD Ryzen™ radu 5000 G/radu 4000 G.
(Note 2) Ak chcete aktivovať funkciu Q-Flash Plus, navštívte webovú stránku spoločnosti GIGABYTE „Jedinečné funkcie“.

Interné konektory

Prehľad interných konektorov

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

upozornenie Pred pripojením externých zariadení si prečítajte nasledujúce pokyny:

  • Najprv sa uistite, že vaše zariadenia sú kompatibilné s konektormi, ktoré chcete pripojiť.
  • Pred inštaláciou zariadení vypnite zariadenia a počítač. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.
  • Po inštalácii zariadenia a pred zapnutím počítača sa uistite, že je kábel zariadenia bezpečne pripojený ku konektoru na základnej doske.

1/2). ATX_12V/ATX (2x4 12V napájací konektor a 2x12 hlavný napájací konektor)
Pomocou napájacieho konektora môže napájací zdroj dodávať dostatok stabilného napájania všetkým komponentom na základnej doske. Pred pripojením napájacieho konektora sa najskôr uistite, že je napájací zdroj vypnutý a všetky zariadenia sú správne nainštalované. Napájací konektor má spoľahlivú konštrukciu. Pripojte napájací kábel k napájaciemu konektoru v správnej orientácii.
12V napájací konektor napája hlavne CPU. Ak 12V napájací konektor nie je pripojený, počítač sa nespustí.
informácie Na splnenie požiadaviek na rozšírenie sa odporúča použiť napájací zdroj, ktorý vydrží vysokú spotrebu energie (500 W alebo viac). Ak sa používa napájací zdroj, ktorý neposkytuje požadovaný výkon, môže to viesť k nestabilnému alebo nespustiteľnému systému.

ATX_12V:

Číslo pinu Definícia
1 GND (len pre 2x4-pin 12V)
2 GND (len pre 2x4-pin 12V)
3 GND
4 GND
5 +12V (len pre 2x4-pin 12V)
6 +12V (len pre 2x4-pin 12V)
7 +12V
8 +12V


ATX:

Číslo pinu Definícia
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (len pre 2x12-pin ATX)
12 3.3V (len pre 2x12-pin ATX)
13 3.3V
14 -12V
15 GND
16 PS_ON (soft On/Off)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (len pre 2x12-pin ATX)
24 GND (len pre 2x12-pinATX)

3/4). CPU_FAN/SYS_FAN1/2 (Konektory ventilátora)
Všetky konektory ventilátora na tejto základnej doske sú 4-pinové. Väčšina konektorov ventilátora má spoľahlivú konštrukciu. Pri pripájaní kábla ventilátora ho pripojte v správnej orientácii (čierny konektorový vodič je uzemňovací vodič). Funkcia ovládania otáčok vyžaduje použitie ventilátora s konštrukciou na ovládanie otáčok ventilátora. Pre optimálny odvod tepla sa odporúča nainštalovať systémový ventilátor do vnútra šasi.

Číslo pinu Definícia
1 GND
2 Ovládanie rýchlosti napätia
3 Snímanie
4 PWM ovládanie rýchlosti

upozornenie

  • Uistite sa, že ste pripojili káble ventilátora ku konektorom ventilátora, aby ste zabránili prehriatiu CPU a systému. Prehriatie môže spôsobiť poškodenie CPU alebo zablokovanie systému.
  • Tieto konektory ventilátora nie sú konfiguračné prepojovacie bloky. Neumiestňujte na konektory prepojovací kryt.
  1. D_LED (Adresovateľný header LED pásika)
    Header je možné použiť na pripojenie štandardného adresovateľného LED pásika 5050 s maximálnym menovitým výkonom 5A (5V) a maximálnym počtom 1000 LED.
    Číslo pinu Definícia
    1 V (5V)
    2 Dáta
    3 Žiadny pin
    4 GND

    Pripojte svoj adresovateľný LED pásik ku konektoru. Napájací pin (označený trojuholníkom na zástrčke) LED pásika musí byť pripojený k pinu 1 adresovateľného headera LED pásika. Nesprávne pripojenie môže viesť k poškodeniu LED pásika.

  2. LED_C (RGB LED Strip Header)
    Header je možné použiť na pripojenie štandardného RGB LED pásika 5050 (12V/G/R/B) s maximálnym menovitým výkonom 2A (12V) a maximálnou dĺžkou 2 m.
    Číslo pinu Definícia
    1 12V
    2 G
    3 R
    4 B

    Pripojte svoj RGB LED pásik ku konektoru. Napájací pin (označený trojuholníkom na zástrčke) LED pásika musí byť pripojený k pinu 1 (12V) tohto headera. Nesprávne pripojenie môže viesť k poškodeniu LED pásika.
    informácie Informácie o tom, ako zapnúť/vypnúť svetlá LED pásika, nájdete na webovej stránke "Jedinečné funkcie" na webovej stránke GIGABYTE.
    upozornenie Pred inštaláciou zariadení vypnite zariadenia a počítač. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.

  3. SATA3 0/1/2/3 (SATA 6Gb/s konektory)
    Konektory SATA vyhovujú štandardu SATA 6Gb/s a sú kompatibilné so štandardom SATA 3Gb/s a SATA 1,5Gb/s. Každý konektor SATA podporuje jedno zariadenie SATA. Konektory SATA podporujú RAID 0, RAID 1 a RAID 10. Pokyny na konfiguráciu poľa RAID nájdete v kapitole "Konfigurácia sady RAID".
    Číslo pinu Definícia
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Socket 3 Connector)
    M.2 konektor podporuje M.2 SATA SSD alebo M.2 PCIe SSD a podporuje konfiguráciu RAID. Upozorňujeme, že M.2 PCIe SSD sa nedá použiť na vytvorenie sady RAID s pevným diskom SATA. Pokyny na konfiguráciu poľa RAID nájdete v kapitole "Konfigurácia sady RAID".

    Ak chcete správne nainštalovať M.2 SSD do M.2 konektora, postupujte podľa nasledujúcich krokov.
    1. Pomocou skrutkovača uvoľnite skrutku na chladiči a potom najskôr odstráňte chladič.
    2. Nájdite správny montážny otvor pre inštaláciu M.2 SSD a potom najskôr utiahnite stojan. Vložte M.2 SSD do M.2 konektora pod uhlom.
    3. Zatlačte M.2 SSD nadol a potom ho zaistite skrutkou. Vymeňte chladič a zaistite ho do pôvodného otvoru.
      informácie Vyberte správny otvor pre inštaláciu M.2 SSD a znova utiahnite skrutku a stojan.
  5. F_PANEL (Header predného panela)
    Pripojte vypínač, resetovací spínač a indikátor stavu systému na šasi k tomuto headeru podľa nižšie uvedeného priradenia pinov. Pred pripojením káblov si všimnite kladné a záporné piny.
    • PLED (Power LED):
      Stav systému LED
      S0 Zapnuté
      S3/S4/S5 Vypnuté

      Pripojí sa k indikátoru stavu napájania na prednom paneli šasi. LED dióda svieti, keď je systém v prevádzke. LED dióda nesvieti, keď je systém v režime spánku S3/S4 alebo je vypnutý (S5).

    • PW (vypínač napájania):
      Pripojí sa k vypínaču napájania na prednom paneli šasi. Môžete nakonfigurovať spôsob vypnutia systému pomocou vypínača napájania (ďalšie informácie nájdete v kapitole "BIOS Setup," "Settings\Platform Power").
    • HD (LED dióda aktivity pevného disku):
      Pripojí sa k LED dióde aktivity pevného disku na prednom paneli šasi. LED dióda svieti, keď pevný disk číta alebo zapisuje údaje.
    • RES (resetovacie tlačidlo):
      Pripojí sa k resetovaciemu tlačidlu na prednom paneli šasi. Stlačením resetovacieho tlačidla reštartujte počítač, ak počítač zamrzne a nedokáže vykonať normálny reštart.
    • NC: Bez pripojenia.
      informácie Dizajn predného panela sa môže líšiť podľa šasi. Modul predného panela sa skladá hlavne z vypínača napájania, resetovacieho tlačidla, LED diódy napájania, LED diódy aktivity pevného disku atď. Pri pripájaní modulu predného panela šasi k tomuto headru sa uistite, že priradenia vodičov a priradenia pinov správne sedia.
  6. F_AUDIO (Header zvuku predného panela)
    Header zvuku predného panela podporuje zvuk s vysokým rozlíšením (HD). K tomuto headru môžete pripojiť modul zvuku predného panela šasi. Uistite sa, že priradenia vodičov konektora modulu sa zhodujú s priradeniami pinov headra základnej dosky. Nesprávne pripojenie konektora modulu a headra základnej dosky spôsobí, že zariadenie nebude fungovať alebo sa dokonca poškodí.
    Číslo pinu Definícia
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 MIC Detection
    7 SENSE_SEND
    8 Žiadny pin
    9 Head Phone L
    10 Head Phone Detection

    informácie Niektoré šasi poskytujú modul zvuku predného panela, ktorý má na každom vodiči samostatné konektory namiesto jednej zástrčky. Informácie o pripojení modulu zvuku predného panela, ktorý má rôzne priradenia vodičov, získate od výrobcu šasi.

  7. SPEAKER (Header reproduktora)
    Pripojí sa k reproduktoru na prednom paneli šasi. Systém oznamuje stav spustenia systému vydaním zvukového kódu. Ak sa pri spustení systému nezistí žiadny problém, zaznie jedno krátke pípnutie.
    Číslo pinu Definícia
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (USB 3.2 Gen 1 Header)
    Header je v súlade so špecifikáciou USB 3.2 Gen 1 a USB 2.0 a môže poskytovať dva USB porty. Ak si chcete zakúpiť voliteľný 3,5" predný panel, ktorý poskytuje dva porty USB 3.2 Gen 1, kontaktujte miestneho predajcu.
    Číslo pinu Definícia
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 No Pin
  9. F_USB1 (USB 2.0/1.1 Header)
    Header je v súlade so špecifikáciou USB 2.0/1.1. Každý USB header môže poskytovať dva USB porty prostredníctvom voliteľnej USB konzoly. Ak si chcete zakúpiť voliteľnú USB konzolu, kontaktujte miestneho predajcu.
    Číslo pinu Definícia
    1 Napájanie (5V)
    2 Napájanie (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 No Pin
    10 NC

    výstraha Pred inštaláciou USB konzoly sa uistite, že ste vypli počítač a odpojili napájací kábel zo zásuvky, aby ste predišli poškodeniu USB konzoly.

  10. COM (Header sériového portu)
    COM header môže poskytovať jeden sériový port prostredníctvom voliteľného kábla COM portu. Ak si chcete zakúpiť voliteľný kábel COM portu, kontaktujte miestneho predajcu.
    Číslo pinu Definícia
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 No Pin
  11. TPM (Trusted Platform Module Header)
    K tomuto headru môžete pripojiť TPM (Trusted Platform Module).
    Číslo pinu Definícia
    1 LAD0
    2 VCC3
    3 LAD1
    4 No Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Jumper na vymazanie CMOS)
    Použite tento jumper na vymazanie konfigurácie systému BIOS a obnovenie predvolených hodnôt CMOS. Ak chcete vymazať hodnoty CMOS, dotknite sa dvoch pinov kovovým predmetom, napríklad skrutkovačom, na niekoľko sekúnd.
    Otvorené: Normálne
    Skrat: Vymazať hodnoty CMOS
    výstraha
    • Pred vymazaním hodnôt CMOS vždy vypnite počítač.
    • Po reštarte systému prejdite do nastavenia systému BIOS a načítajte výrobné nastavenia (vyberte možnosť Načítať optimalizované predvolené nastavenia) alebo manuálne nakonfigurujte nastavenia systému BIOS (informácie o konfiguráciách systému BIOS nájdete v kapitole "BIOS Setup").
  13. BAT (Batéria)
    Batéria poskytuje napájanie na uchovanie hodnôt (ako sú konfigurácie systému BIOS, informácie o dátume a čase) v CMOS, keď je počítač vypnutý. Vymeňte batériu, keď napätie batérie klesne na nízku úroveň, inak hodnoty CMOS nemusia byť presné alebo sa môžu stratiť.
    Hodnoty CMOS môžete vymazať vybratím batérie:
    1. Vypnite počítač a odpojte napájací kábel.
    2. Odpojte kábel batérie od headra kábla batérie a počkajte jednu minútu.
    3. Zapojte kábel batérie.
    4. Zapojte napájací kábel a reštartujte počítač.

    Číslo pinu Definícia
    1 (+) Napájanie RTC
    2 (-) GND

    výstraha

    • Pred výmenou batérie vždy vypnite počítač a odpojte napájací kábel.
    • Batériu vymeňte za ekvivalentnú. Ak batériu nahradíte nesprávnym modelom, môže dôjsť k poškodeniu zariadení.
    • Ak si neviete batériu vymeniť sami alebo si nie ste istí modelom batérie, kontaktujte predajné miesto alebo miestneho predajcu.
    • S použitými batériami sa musí zaobchádzať v súlade s miestnymi environmentálnymi predpismi.

Nastavenie systému BIOS

BIOS (Basic Input and Output System) zaznamenáva hardvérové parametre systému v CMOS na základnej doske. Medzi jeho hlavné funkcie patrí vykonanie autotestu pri zapnutí (POST) počas spúšťania systému, ukladanie systémových parametrov a načítanie operačného systému atď. BIOS obsahuje program BIOS Setup, ktorý umožňuje používateľovi upraviť základné nastavenia konfigurácie systému alebo aktivovať určité funkcie systému.
Keď je vypnuté napájanie, batéria na základnej doske dodáva potrebné napájanie do CMOS, aby udržala hodnoty konfigurácie v CMOS.
Ak chcete získať prístup do programu BIOS Setup, stlačte kláves <Delete> počas POST, keď je zapnuté napájanie. Na inováciu systému BIOS použite buď nástroj GIGABYTE Q-Flash alebo @BIOS.

  • Q-Flash umožňuje používateľovi rýchlo a jednoducho inovovať alebo zálohovať systém BIOS bez vstupu do operačného systému.
  • @BIOS je nástroj pre systém Windows, ktorý vyhľadáva a sťahuje najnovšiu verziu systému BIOS z internetu a aktualizuje systém BIOS.
    výstraha
    • Pretože flashovanie systému BIOS je potenciálne riskantné, ak nenarazíte na problémy pri používaní aktuálnej verzie systému BIOS, odporúča sa systém BIOS neflashovať. Ak chcete flashovať systém BIOS, urobte to opatrne. Nedostatočné flashovanie systému BIOS môže spôsobiť poruchu systému.
    • Odporúča sa nemeniť predvolené nastavenia (pokiaľ to nie je potrebné), aby sa predišlo nestabilite systému alebo iným neočakávaným výsledkom. Nedostatočná zmena nastavení môže viesť k zlyhaniu spustenia systému. Ak k tomu dôjde, skúste vymazať hodnoty CMOS a resetovať dosku na predvolené hodnoty. (Informácie o vymazaní hodnôt CMOS nájdete v časti „Načítať optimalizované predvolené hodnoty“ v tejto kapitole alebo v úvodoch o batérii/prepojke na vymazanie CMOS v kapitole „Inštalácia hardvéru“.)

Úvodná obrazovka

Počas spustenia počítača sa zobrazí nasledujúca úvodná obrazovka s logom.
Nastavenie systému BIOS – krok 1 – prehľad úvodnej obrazovky
Existujú dva rôzne režimy systému BIOS, ako je uvedené nižšie, a na prepínanie medzi týmito dvoma režimami môžete použiť kláves <F2>. Jednoduchý režim (Easy Mode) umožňuje používateľom rýchlo si prezrieť aktuálne informácie o systéme alebo vykonať úpravy pre optimálny výkon. V jednoduchom režime (Easy Mode) môžete myšou prechádzať položkami konfigurácie. Rozšírený režim (Advanced Mode) poskytuje podrobné nastavenia systému BIOS. Na pohyb medzi položkami môžete použiť klávesy so šípkami na klávesnici a stlačením klávesu <Enter> potvrdiť alebo vstúpiť do podponuky. Alebo môžete myšou vybrať požadovanú položku.
informácie

  • Ak systém nie je zvyčajne stabilný, vyberte položku LoadOptimizedDefaults, aby ste systém nastavili na predvolené hodnoty.
  • Ponuky nastavenia systému BIOS popísané v tejto kapitole slúžia len na informačné účely a môžu sa líšiť v závislosti od verzie systému BIOS.

Hlavná ponuka

Nastavenie systému BIOS – krok 2 – prehľad hlavnej ponuky

Funkčné klávesy rozšíreného režimu

<←><→> Presuňte výberový pruh a vyberte ponuku nastavenia
<↑><↓> Presuňte výberový pruh a vyberte položku konfigurácie v ponuke
<Enter>/Double Click Vykonajte príkaz alebo vstúpte do ponuky
<+>/<Page Up> Zvýšte číselnú hodnotu alebo vykonajte zmeny
<->/<Page Down> Znížte číselnú hodnotu alebo vykonajte zmeny
<F1> Zobrazenie popisov funkčných klávesov
<F2> Prepnutie do jednoduchého režimu (Easy Mode)
<F3> Uloženie aktuálnych nastavení systému BIOS do profilu
<F4> Načítanie nastavení systému BIOS z predtým vytvoreného profilu
<F5> Obnovenie predchádzajúcich nastavení systému BIOS pre aktuálne podponuky
<F6> Zobrazenie obrazovky Smart Fan 5
<F7> Načítanie optimalizovaných predvolených nastavení systému BIOS pre aktuálne podponuky
<F8> Prístup k nástroju Q-Flash
<F10> Uloženie všetkých zmien a ukončenie programu BIOS Setup
<F11> Prepnutie do podponuky Obľúbené (Favorites)
<F12> Zachytenie aktuálnej obrazovky ako obrázka a uloženie na USB disk
<Insert> Pridanie alebo odstránenie obľúbenej možnosti
<Ctrl>+<S> Zobrazenie informácií o nainštalovanej pamäti
<Esc> Hlavná ponuka: Ukončenie programu BIOS Setup Podponuky: Ukončenie aktuálnej podponuky

Obľúbené (Favorites) (F11)

Nastavte si často používané možnosti ako obľúbené a pomocou klávesu <F11> rýchlo prepnite na stránku, kde sa nachádzajú všetky vaše obľúbené možnosti. Ak chcete pridať alebo odstrániť obľúbenú možnosť, prejdite na jej pôvodnú stránku a stlačte <Insert> na danej možnosti. Možnosť je označená znakom hviezdy, ak je nastavená ako "obľúbená".

Tweaker

výstraha Či bude systém fungovať stabilne s nastaveniami pretaktovania/prepätia, ktoré ste vykonali, závisí od vašich celkových konfigurácií systému. Nesprávne vykonanie pretaktovania/prepätia môže viesť k poškodeniu CPU, čipovej sady alebo pamäte a znížiť životnosť týchto komponentov. Táto stránka je určená len pre pokročilých používateľov a odporúčame vám, aby ste nemenili predvolené nastavenia, aby ste predišli nestabilite systému alebo iným neočakávaným výsledkom. (Nedostatočná zmena nastavení môže viesť k zlyhaniu spustenia systému. Ak k tomu dôjde, vymažte hodnoty CMOS a resetujte dosku na predvolené hodnoty.)

  • CPU Clock Control
    Umožňuje manuálne nastaviť základný takt CPU v krokoch po 1 MHz. (Predvolené: Auto)

    Dôrazne sa odporúča, aby sa frekvencia CPU nastavila v súlade so špecifikáciami CPU.
  • Spread Spectrum Control
    Umožňuje alebo zakazuje CPU/PCIe Spread Spectrum. (Predvolené: Auto)

Rozšírené nastavenia CPU

  • Core Performance Boost (Poznámka)
    Umožňuje určiť, či sa má povoliť technológia Core Performance Boost (CPB), technológia na zvýšenie výkonu CPU. (Predvolené: Auto)
  • SVM Mode
    Virtualizácia vylepšená technológiou Virtualization umožní platforme spúšťať viacero operačných systémov a aplikácií v nezávislých oddieloch. Vďaka virtualizácii môže jeden počítačový systém fungovať ako viacero virtuálnych systémov. (Predvolené: Zakázané)
  • AMD Cool&Quiet function
    • Enabled
      Nechá ovládač AMD Cool'n'Quiet dynamicky upravovať takt CPU a VID, aby sa znížil tepelný výkon z vášho počítača a jeho spotreba energie. (Predvolené)
    • Disabled
      Zakáže túto funkciu.
  • PPC Adjustment (Poznámka)
    Umožňuje opraviť PState CPU. (Predvolené: PState 0)
  • Global C-state Control (Poznámka)
    Umožňuje určiť, či má CPU vstúpiť do stavov C. Keď je táto možnosť povolená, frekvencia jadra CPU sa počas stavu zastavenia systému zníži, aby sa znížila spotreba energie. (Predvolené: Auto)
  • Power Supply Idle Control (Poznámka 1)
    Umožňuje alebo zakazuje stav Package C6.
    • Typical Current Idle
      Zakáže túto funkciu.
    • Low Current Idle
      Povolí túto funkciu.
    • Auto
      Nechá systém BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené)
  • CCD Control (Poznámka 1)
    Nastaví počet použitých CCD. (Predvolené: Auto)
  • Downcore Control
    Umožňuje vybrať počet jadier CPU, ktoré sa majú povoliť (počet jadier CPU sa môže líšiť v závislosti od CPU). (Predvolené: Auto)
  • SMT Mode
    Umožňuje povoliť alebo zakázať technológiu Simultaneous Multi-Threading CPU. (Predvolené: Auto)
  • CPPC (Poznámka 1)
    Umožňuje povoliť alebo zakázať funkciu CPPC. (Predvolené: Auto)
  • CPPC Preferred Cores (Poznámka 1)
    Umožňuje povoliť alebo zakázať funkciu CPPC Preferred Cores. (Predvolené: Auto)
  • Extreme Memory Profile (X.M.P.) (Poznámka 2)
    Umožňuje systému BIOS prečítať údaje SPD na module(och) pamäte XMP na zvýšenie výkonu pamäte, keď je táto funkcia povolená.
    • Disabled
      Zakáže túto funkciu. (Predvolené)
    • Profile1
      Používa nastavenia profilu 1.
    • Profile2 (Poznámka 2)
      Používa nastavenia profilu 2.
  • XMP High Frequency Support (Poznámka 2)
    Umožňuje vybrať úroveň kompatibility pre vysokofrekvenčnú pamäť. Táto položka je konfigurovateľná len vtedy, keď je položka Extreme Memory Profle (X.M.P.) nastavená na Profle1 alebo Profle2. (Predvolené: Auto)
  • System Memory Multiplier
    Umožňuje nastaviť násobiteľ systémovej pamäte. Auto nastaví násobiteľ pamäte podľa údajov SPD pamäte. (Predvolené: Auto)

Rozšírené nastavenia pamäte

Časovanie podpamäte

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Tieto časti poskytujú nastavenia časovania pamäte. Poznámka: Váš systém sa môže stať nestabilným alebo sa nemusí spustiť po vykonaní zmien v časovaní pamäte. Ak k tomu dôjde, resetujte dosku na predvolené hodnoty načítaním optimalizovaných predvolených hodnôt alebo vymazaním hodnôt CMOS.

Informácie SPD

Zobrazuje informácie o nainštalovanej pamäti.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
    Tieto položky umožňujú upraviť napätie CPU Vcore a pamäte.

ƒNastavenia CPU/VRM

Táto podponuka umožňuje nakonfigurovať úroveň Load-Line Calibration.

(Poznámka) Táto položka je prítomná len vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu.
(Poznámka 1) Táto položka je prítomná len vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu.
(Poznámka 2) Táto položka je prítomná len vtedy, keď nainštalujete CPU a pamäťový modul, ktoré podporujú túto funkciu.

Nastavenia

Nastavenia

Platform Power (Napájanie platformy)

  • AC BACK
    Určuje stav systému po obnovení napájania po výpadku striedavého prúdu.
    • Memory (Pamäť)
      Systém sa po obnovení napájania vráti do posledného známeho stavu prebudenia.
    • Always On (Vždy zapnuté)
      Systém sa zapne po obnovení napájania striedavým prúdom.
    • Always Off (Vždy vypnuté)
      Systém zostane vypnutý po obnovení napájania striedavým prúdom. (Predvolené)
  • ErP
    Určuje, či má systém spotrebovať najmenej energie v stave S5 (vypnutie). (Predvolené: Zakázané) Poznámka: Ak je táto položka nastavená na Enabled, funkcia fResume by Alarm bude nedostupná.
  • Soft-Off by PWR-BTTN
    Konfiguruje spôsob vypnutia počítača v režime MS-DOS pomocou vypínača.
    • Instant-Off (Okamžité vypnutie)
      Stlačte vypínač a systém sa okamžite vypne. (Predvolené)
    • Delay 4 Sec. (Oneskorenie 4 sek.)
      Stlačte a podržte vypínač na 4 sekundy, aby ste systém vypli. Ak je vypínač stlačený menej ako 4 sekundy, systém prejde do režimu spánku.
  • Power Loading
    Povoľuje alebo zakazuje umelé zaťaženie. Ak je napájací zdroj pri nízkom zaťažení, aktivuje sa samočinná ochrana, ktorá spôsobí jeho vypnutie alebo zlyhanie. Ak k tomu dôjde, nastavte na Enabled. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Resume by Alarm
    Určuje, či sa má systém zapnúť v požadovanom čase. (Predvolené: Zakázané)
    Ak je táto funkcia povolená, nastavte dátum a čas nasledovne:
    • Wake up day (Deň prebudenia): Zapnite systém v určitom čase každý deň alebo v konkrétny deň v mesiaci.
    • Wake up hour/minute/second (Hodina/minúta/sekunda prebudenia): Nastavte čas, kedy sa má systém automaticky zapnúť.

Poznámka: Pri používaní tejto funkcie sa vyhnite nedostatočnému vypnutiu z operačného systému alebo odpojeniu napájania striedavým prúdom, inak nastavenia nemusia byť účinné.

  • Wake on LAN
    Povoľuje alebo zakazuje funkciu Wake on LAN. (Predvolené: Enabled)
  • High Precision Event Timer
    Povoľuje alebo zakazuje High Precision Event Timer (HPET) v operačnom systéme. (Predvolené: Enabled)
  • CEC 2019 Ready
    Umožňuje vybrať, či má systém upravovať spotrebu energie, keď je v stave vypnutia, nečinnosti alebo pohotovosti, aby vyhovoval normám CEC (California Energy Commission) 2019. (Predvolené: Zakázané)

IO Ports (I/O porty)

  • Initial Display Output
    Určuje prvé spustenie monitora z nainštalovanej grafickej karty PCI Express alebo integrovanej grafiky.
    • IGD Video (Poznámka)
      Nastaví integrovanú grafiku ako prvý displej.
    • PCIe 1 Slot
      Nastaví grafickú kartu v slote PCIEX16 ako prvý displej. (Predvolené)
  • Integrated Graphics (Poznámka)
    Povoľuje alebo zakazuje funkciu integrovanej grafiky.
    • Auto
      Systém BIOS automaticky povolí alebo zakáže integrovanú grafiku v závislosti od nainštalovanej grafickej karty.(Predvolené)
    • Forces
      Povolí integrovanú grafiku.
    • Disabled
      Zakáže integrovanú grafiku.
  • UMA Mode (Poznámka)
    Určite režim UMA.
    • Auto
      Umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené)
    • UMA Specified
      Nastaví veľkosť vyrovnávacej pamäte rámca UMA.
    • UMA Auto
      Nastaví rozlíšenie displeja.
    • UMA Game Optimized
      Upravuje veľkosť vyrovnávacej pamäte rámca na základe celkovej veľkosti systémovej pamäte.

Táto položka je konfigurovateľná iba vtedy, keď je položka Integrated Graphics nastavená na Forces.

  • UMA Frame Buffer Size (Poznámka)
    Veľkosť vyrovnávacej pamäte rámca je celkové množstvo systémovej pamäte vyčlenené výhradne pre integrovaný grafický radič. Napríklad MS-DOS použije pre zobrazenie iba túto pamäť. Možnosti sú: Auto (predvolené), 64M~2G.
    Táto položka je konfigurovateľná iba vtedy, keď je položka UMA Mode nastavená na UMA Specified.
  • Display Resolution (Poznámka)
    Umožňuje nastaviť rozlíšenie displeja. Možnosti sú: Auto (predvolené), 1920x1080 a nižšie, 2560x1600, 3840x2160. Táto položka je konfigurovateľná iba vtedy, keď je položka UMA Mode nastavená na UMA Auto.
  • HD Audio Controller
    Povoľuje alebo zakazuje funkciu integrovanej zvukovej karty. (Predvolené: Enabled)
    Ak si želáte nainštalovať zvukovú kartu tretej strany namiesto použitia integrovanej zvukovej karty, nastavte túto položku na Disabled.
  • PCIEX16 Bifurcation
    Umožňuje určiť, ako sa má rozdeliť šírka pásma slotu PCIEX16. Možnosti: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Poznámka). (Predvolené: Auto)
  • Above 4G Decoding
    Povoľuje alebo zakazuje 64-bitovým zariadeniam, aby boli dekódované v adresnom priestore nad 4 GB (iba ak váš systém podporuje 64-bitové dekódovanie PCI). Nastavte na Enabled, ak je nainštalovaná viac ako jedna pokročilá grafická karta a ich ovládače sa nedajú spustiť pri vstupe do operačného systému (kvôli obmedzenému adresnému priestoru pamäte 4 GB). (Predvolené: Disabled)
  • Onboard LAN Controller
    Povoľuje alebo zakazuje funkciu integrovanej siete LAN. (Predvolené: Enabled)
    Ak si želáte nainštalovať sieťovú kartu tretej strany namiesto použitia integrovanej siete LAN, nastavte túto položku na Disabled.

(Poznámka) Táto položka je prítomná iba vtedy, keď nainštalujete procesor, ktorý podporuje túto funkciu.

Super IO Configuration (Konfigurácia Super I/O)

  • Serial Port 1
    Povoľuje alebo zakazuje integrovaný sériový port. (Predvolené: Enabled)

USB Confguration (Konfigurácia USB)

  • Legacy USB Support
    Umožňuje používať USB klávesnicu/myš v MS-DOS. (Predvolené: Enabled)
  • XHCI Hand-off
    Určuje, či sa má povoliť funkcia XHCI Hand-off pre operačný systém bez podpory XHCI Hand-off. (Predvolené: Enabled)
  • USB Mass Storage Driver Support
    Povoľuje alebo zakazuje podporu pre USB úložné zariadenia. (Predvolené: Enabled)
  • Port 60/64 Emulation
    Povoľuje alebo zakazuje emuláciu I/O portov 64h a 60h. Toto by malo byť povolené pre plnú podporu starších zariadení pre USB klávesnice/myši v MS-DOS alebo v operačnom systéme, ktorý natívne nepodporuje USB zariadenia. (Predvolené: Disabled)
  • Mass Storage Devices
    Zobrazuje zoznam pripojených USB úložných zariadení. Táto položka sa zobrazí iba vtedy, keď je nainštalované USB úložné zariadenie.

APP Center Download & Install Configuration (Konfigurácia sťahovania a inštalácie APP Center)

  • APP Center Download & Install
    Umožňuje určiť, či sa má automaticky stiahnuť a nainštalovať GIGABYTE APP Center po vstupe do operačného systému. Pred inštaláciou APP Center sa uistite, že je systém pripojený k internetu. (Predvolené: Enabled)

NVMe Configuration (Konfigurácia NVMe)

Zobrazuje informácie o vašom M.2 NVME PCIe SSD, ak je nainštalovaný.

SATA Configuration (Konfigurácia SATA)

  • SATA Mode
    Povoľuje alebo zakazuje RAID pre radiče SATA integrované v čipsete alebo konfiguruje radiče SATA do režimu AHCI.
    • RAID
      Povolí RAID pre radič SATA.
    • AHCI
      Konfiguruje radiče SATA do režimu AHCI. Advanced Host Controller Interface (AHCI) je špecifikácia rozhrania, ktorá umožňuje ovládaču úložiska povoliť pokročilé funkcie Serial ATA, ako sú Native Command Queuing a hot plug. (Predvolené)
  • NVMe RAID mode
    Umožňuje určiť, či sa majú použiť vaše M.2 NVMe PCIe SSD na konfiguráciu RAID. (Predvolené: Disabled)
  • Chipset SATA Port Enable
    Povoľuje alebo zakazuje integrované radiče SATA. (Predvolené: Enabled)
  • Chipset SATA Port 0/1/2/3
    Zobrazuje informácie o pripojených zariadeniach SATA.

Network Stack Confguration (Konfigurácia sieťového zásobníka)

  • Network Stack
    Zakáže alebo povolí zavádzanie zo siete na inštaláciu operačného systému formátu GPT, ako napríklad inštalácia operačného systému zo servera Windows Deployment Services. (Predvolené: Disabled)
  • IPv4 PXE Support
    Povoľuje alebo zakazuje podporu IPv4 PXE. Táto položka je konfigurovateľná iba vtedy, keď je povolená položka Network Stack.
  • IPv4 HTTP Support
    Povoľuje alebo zakazuje podporu zavádzania HTTP pre IPv4. Táto položka je konfigurovateľná iba vtedy, keď je povolená položka Network Stack.
  • IPv6 PXE Support
    Povoľuje alebo zakazuje podporu IPv6 PXE. Táto položka je konfigurovateľná iba vtedy, keď je povolená položka Network Stack.
  • IPv6 HTTP Support
    Povoľuje alebo zakazuje podporu zavádzania HTTP pre IPv6. Táto položka je konfigurovateľná iba vtedy, keď je povolená položka Network Stack.
  • PXE boot wait time
    Umožňuje nakonfigurovať, ako dlho sa má čakať, kým stlačíte <Esc> na prerušenie zavádzania PXE. Táto položka je konfigurovateľná iba vtedy, keď je povolená položka Network Stack. (Predvolené: 0)
  • Media detect count
    Umožňuje nastaviť počet pokusov o zistenie prítomnosti média. Táto položka je konfigurovateľná iba vtedy, keď je povolená položka Network Stack. (Predvolené: 1)

Realtek PCIe GBE Family Controller

Toto podmenu poskytuje informácie o konfigurácii siete LAN a súvisiace možnosti konfigurácie.

Miscellaneous (Rôzne)

  • LEDs in System Power On State
    Umožňuje povoliť alebo zakázať podsvietenie LED na základnej doske, keď je systém zapnutý.
    • Off (Vypnuté)
      Zakáže vybraný režim osvetlenia, keď je systém zapnutý.
    • On (Zapnuté)
      Povolí vybraný režim osvetlenia, keď je systém zapnutý. (Predvolené)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Umožňuje nastaviť režim osvetlenia LED na základnej doske v stave systému S3/S4/S5.
    Táto položka je konfigurovateľná, keď je položka LEDs in System Power On State nastavená na On.
    • Off (Vypnuté)
      Zakáže vybraný režim osvetlenia, keď systém prejde do stavu S3/S4/S5. (Predvolené)
    • On (Zapnuté)
      Povolí vybraný režim osvetlenia, keď systém prejde do stavu S3/S4/S5.
  • PCIe Slot Configuration
    Umožňuje nastaviť prevádzkový režim slotov PCI Express na Gen 1, Gen 2 alebo Gen 3. Skutočný prevádzkový režim závisí od hardvérovej špecifikácie každého slotu. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • 3DMark01 Enhancement
    Umožňuje určiť, či sa má vylepšiť výkon niektorých starších benchmarkov. (Predvolené: Disabled)
  • IOMMU
    Povoľuje alebo zakazuje podporu AMD IOMMU. (Predvolené: Auto)
  • AMD CPU fTPM
    Povoľuje alebo zakazuje funkciu TPM 2.0 integrovanú v procesore AMD. (Predvolené: Disabled)

Trusted Computing (Dôveryhodné výpočty)

Povoľuje alebo zakazuje Trusted Platform Module (TPM).

AMD CBS

Toto podmenu poskytuje možnosti konfigurácie súvisiace s AMD CBS.

PC Health (Stav PC)

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Zobrazuje aktuálne systémové napätia.

Smart Fan 5

  • Monitor
    Umožňuje vybrať cieľ na monitorovanie a vykonať ďalšie úpravy. (Predvolené: CPU FAN)
  • Fan Speed Control
    Umožňuje určiť, či sa má povoliť funkcia regulácie otáčok ventilátora a upraviť otáčky ventilátora.
    • Normal
      Umožňuje ventilátoru bežať rôznymi rýchlosťami v závislosti od teploty. Rýchlosť ventilátora môžete upraviť pomocou aplikácie System Information Viewer na základe vašich systémových požiadaviek. (Predvolené)
    • Silent
      Umožňuje ventilátoru bežať pri nízkych otáčkach.
    • Manual
      Umožňuje ovládať rýchlosť ventilátora v krivkovom grafe.
    • Full Speed
      Umožňuje ventilátoru bežať pri plných otáčkach.
  • Fan Control Use Temperature Input
    Umožňuje vybrať referenčnú teplotu pre reguláciu otáčok ventilátora.
  • Temperature Interval
    Umožňuje vybrať teplotný interval pre zmenu otáčok ventilátora.
  • Fan Control Mode
    • Auto
      Umožňuje systému BIOS automaticky zistiť typ nainštalovaného ventilátora a nastaví optimálny režim ovládania. (Predvolené)
    • Voltage
      Režim napätia sa odporúča pre 3-pinový ventilátor.
    • PWM
      Režim PWM sa odporúča pre 4-pinový ventilátor.
  • Fan Stop
    Povoľuje alebo zakazuje funkciu zastavenia ventilátora. Teplotný limit môžete nastaviť pomocou teplotnej krivky. Ventilátor prestane pracovať, keď je teplota nižšia ako limit. (Predvolené: Disabled)
  • Temperature
    Zobrazuje aktuálnu teplotu vybranej cieľovej oblasti.
  • Fan Speed
    Zobrazuje aktuálne otáčky ventilátora.
  • Temperature Warning
    Nastaví výstražný prah pre teplotu. Keď teplota prekročí prah, systém BIOS vydá varovný zvuk. Možnosti sú: Disabled (predvolené), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Umožňuje systému vydať varovný zvuk, ak ventilátor nie je pripojený alebo zlyhá. V takom prípade skontrolujte stav ventilátora alebo pripojenie ventilátora. (Predvolené: Disabled)

Informácie o systéme

Táto časť poskytuje informácie o modeli vašej základnej dosky a verzii systému BIOS. Môžete tiež vybrať predvolený jazyk používaný systémom BIOS a manuálne nastaviť systémový čas.
Informácie o systéme

  • System Language
    Vyberie predvolený jazyk používaný systémom BIOS.
  • System Date
    Nastaví systémový dátum. Formát dátumu je týždeň (len na čítanie), mesiac, deň a rok. Použite <Enter> na prepínanie medzi poľami Mesiac, Deň a Rok a použite kláves <Page Up> alebo <Page Down> na nastavenie požadovanej hodnoty.
  • System Time
    Nastaví systémový čas. Formát času je hodina, minúta a sekunda. Napríklad 1 p.m. je 13:00:00. Použite <Enter> na prepínanie medzi poľami Hodina, Minúta a Sekunda a použite kláves <Page Up> alebo <Page Down> na nastavenie požadovanej hodnoty.
  • Access Level
    Zobrazuje aktuálnu úroveň prístupu v závislosti od typu použitej ochrany heslom. (Ak nie je nastavené žiadne heslo, predvolene sa zobrazí Administrator.) Úroveň Administrator vám umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS; úroveň User vám umožňuje vykonávať zmeny iba v niektorých nastaveniach systému BIOS, ale nie vo všetkých.

Informácie o pripojených zariadeniach

Zobrazuje informácie o vašich zariadeniach SATA, PCI Express a M.2, ak sú nainštalované.

Q-Flash

Umožňuje vám prístup k nástroju Q-Flash na aktualizáciu systému BIOS alebo zálohovanie aktuálnej konfigurácie systému BIOS.

Boot

Obrazovka Boot

  • Boot Option Priorities
    Určuje celkové poradie zavádzania z dostupných zariadení. Prenosné úložné zariadenia, ktoré podporujú formát GPT, budú v zozname zavádzacích zariadení označené predponou "UEFI:". Ak chcete zaviesť systém z operačného systému, ktorý podporuje vytváranie oddielov GPT, vyberte zariadenie označené predponou "UEFI:".
    Alebo ak chcete nainštalovať operačný systém, ktorý podporuje vytváranie oddielov GPT, ako napríklad Windows 10 64-bit, vyberte optickú jednotku, ktorá obsahuje inštalačný disk Windows 10 64-bit a je označená predponou "UEFI:".
  • Bootup NumLock State
    Povolí alebo zakáže funkciu Numlock na numerickej klávesnici po vykonaní testu POST. (Predvolené: On)
  • Security Option
    Určuje, či sa heslo vyžaduje pri každom spustení systému, alebo iba pri vstupe do nastavenia systému BIOS. Po konfigurácii tejto položky nastavte heslá v položke Administrator Password/User Password.
    • Setup
      Heslo sa vyžaduje iba pre vstup do programu nastavenia systému BIOS.
    • System
      Heslo sa vyžaduje pre spustenie systému a pre vstup do programu nastavenia systému BIOS. (Predvolené)
  • Full Screen LOGO Show
    Umožňuje vám určiť, či sa má pri spustení systému zobraziť logo GIGABYTE. Disabled preskočí logo GIGABYTE pri spustení systému. (Predvolené: Enabled)
  • Fast Boot
    Povolí alebo zakáže rýchle spustenie (Fast Boot) na skrátenie procesu spustenia operačného systému. Ultra Fast poskytuje najvyššiu rýchlosť spustenia. (Predvolené: Disabled)
  • SATA Support
    • Last Boot SATA Devices Only
      Okrem predchádzajúceho zavádzacieho disku sú všetky zariadenia SATA pred dokončením procesu zavádzania operačného systému zakázané. (Predvolené)
    • All SATA Devices
      Všetky zariadenia SATA sú funkčné v operačnom systéme a počas testu POST.

Táto položka je konfigurovateľná iba vtedy, keď je možnosť Fast Boot nastavená na Enabled alebo Ultra Fast.

  • NVMe Support
    Umožňuje vám povoliť alebo zakázať zariadenia NVMe. (Predvolené: Enabled)
    Táto položka je konfigurovateľná iba vtedy, keď je možnosť Fast Boot nastavená na Enabled alebo Ultra Fast.
  • VGA Support
    Umožňuje vám vybrať, ktorý typ operačného systému sa má zaviesť.
    • Auto
      Povolená je iba staršia možnosť ROM.
    • EFI Driver
      Povolená je možnosť EFI ROM. (Predvolené)

Táto položka je konfigurovateľná iba vtedy, keď je možnosť Fast Boot nastavená na Enabled alebo Ultra Fast.

  • USB Support
    • Disabled
      Všetky zariadenia USB sú zakázané pred dokončením procesu zavádzania operačného systému.
    • Full Initial
      Všetky zariadenia USB sú funkčné v operačnom systéme a počas testu POST. (Predvolené)
    • Partial Initial
      Časť zariadení USB je zakázaná pred dokončením procesu zavádzania operačného systému.

Táto položka je konfigurovateľná iba vtedy, keď je možnosť Fast Boot nastavená na Enabled. Táto funkcia je zakázaná, keď je možnosť Fast Boot nastavená na Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Zakáže zavádzanie zo siete. (Predvolené)
    • Enabled
      Povolí zavádzanie zo siete.

Táto položka je konfigurovateľná iba vtedy, keď je možnosť Fast Boot nastavená na Enabled alebo Ultra Fast.

  • CSM Support
    Povolí alebo zakáže UEFI CSM (Compatibility Support Module) na podporu staršieho procesu zavádzania počítača.
    • Disabled
      Zakáže UEFI CSM a podporuje iba proces zavádzania UEFI BIOS.
    • Enabled
      Povolí UEFI CSM. (Predvolené)
  • LAN PXE Boot Option ROM
    Umožňuje vám vybrať, či sa má povoliť staršia možnosť ROM pre radič LAN. (Predvolené: Disabled) Táto položka je konfigurovateľná iba vtedy, keď je možnosť CSM Support nastavená na Enabled.
  • Storage Boot Option Control
    Umožňuje vám vybrať, či sa má povoliť UEFI alebo staršia možnosť ROM pre radič úložného zariadenia.
    • Disabled
      Zakáže možnosť ROM.
    • UEFI Only
      Povolí iba možnosť UEFI ROM. (Predvolené)
    • Legacy Only
      Povolí iba staršiu možnosť ROM.

Táto položka je konfigurovateľná iba vtedy, keď je možnosť CSM Support nastavená na Enabled.

  • Other PCI Device ROM Priority
    Umožňuje vám vybrať, či sa má povoliť UEFI alebo staršia možnosť ROM pre radič zariadenia PCI iného ako LAN, úložné zariadenie a grafické radiče.
    • Disabled
      Zakáže možnosť ROM.
    • UEFI Only
      Povolí iba možnosť UEFI ROM. (Predvolené)
    • Legacy Only
      Povolí iba staršiu možnosť ROM.

Táto položka je konfigurovateľná iba vtedy, keď je možnosť CSM Support nastavená na Enabled.

  • Administrator Password
    Umožňuje vám nakonfigurovať heslo správcu. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia systému BIOS. Na rozdiel od hesla používateľa vám heslo správcu umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS.
  • User Password
    Umožňuje vám nakonfigurovať heslo používateľa. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia systému BIOS. Používateľské heslo vám však umožňuje vykonávať zmeny iba v niektorých nastaveniach systému BIOS, ale nie vo všetkých. Ak chcete heslo zrušiť, stlačte <Enter> na položke hesla a keď budete požiadaní o heslo, najprv zadajte správne heslo. Keď sa zobrazí výzva na zadanie nového hesla, stlačte <Enter> bez zadania akéhokoľvek hesla. Stlačte <Enter> znova, keď sa zobrazí výzva na potvrdenie.
    POZNÁMKA: Pred nastavením hesla používateľa sa uistite, že ste najskôr nastavili heslo správcu.

Secure Boot

Umožňuje vám povoliť alebo zakázať Secure Boot a konfigurovať súvisiace nastavenia. Táto položka je konfigurovateľná iba vtedy, keď je možnosť CSM Support nastavená na Disabled.

  • Preferred Operating Mode
    Umožňuje vám vybrať, či sa má po vstupe do nastavenia systému BIOS prejsť do režimu Easy alebo Advanced. Auto prejde do režimu systému BIOS, v ktorom bol naposledy. (Predvolené: Auto)

Uložiť & Ukončiť

Obrazovka Uložiť a ukončiť

  • Save & Exit Setup
    Stlačte <Enter> na tejto položke a vyberte Yes (Áno). Týmto sa zmeny uložia do CMOS a ukončí sa program nastavenia systému BIOS. Vyberte No (Nie) alebo stlačte <Esc> na návrat do hlavnej ponuky nastavenia systému BIOS.
  • Exit Without Saving
    Stlačte <Enter> na tejto položke a vyberte Yes (Áno). Týmto sa ukončí nastavenie systému BIOS bez uloženia zmien vykonaných v nastavení systému BIOS do CMOS. Vyberte No (Nie) alebo stlačte <Esc> na návrat do hlavnej ponuky nastavenia systému BIOS.
  • Load Optimized Defaults
    Stlačte <Enter> na tejto položke a vyberte Yes (Áno) na načítanie optimálnych predvolených nastavení systému BIOS. Predvolené nastavenia systému BIOS pomáhajú systému pracovať v optimálnom stave. Vždy načítajte optimalizované predvolené nastavenia po aktualizácii systému BIOS alebo po vymazaní hodnôt CMOS.
  • Boot Override
    Umožňuje vám vybrať zariadenie na okamžité spustenie. Stlačte <Enter> na zariadení, ktoré vyberiete, a vyberte Yes (Áno) na potvrdenie. Váš systém sa automaticky reštartuje a spustí zo zvoleného zariadenia.
  • Save Profles
    Táto funkcia vám umožňuje uložiť aktuálne nastavenia systému BIOS do profilu. Môžete vytvoriť až 8 profilov a uložiť ich ako Setup Profile 1~ Setup Profile 8. Stlačením <Enter> dokončíte. Alebo môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor na HDD/FDD/USB) na uloženie profilu do svojho úložného zariadenia.
  • Load Profles
    Ak sa váš systém stane nestabilným a načítali ste predvolené nastavenia systému BIOS, môžete túto funkciu použiť na načítanie nastavení systému BIOS z predtým vytvoreného profilu bez problémov s prekonfigurovaním nastavení systému BIOS. Najprv vyberte profil, ktorý chcete načítať, a potom stlačením <Enter> dokončite. Môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor na HDD/FDD/USB) na zadanie predtým vytvoreného profilu z vášho úložného zariadenia alebo načítanie profilu automaticky vytvoreného systémom BIOS, ako napríklad vrátenie nastavení systému BIOS na posledné nastavenia, ktoré fungovali správne (posledný známy dobrý záznam).

Konfigurácia množiny RAID

Úrovne RAID

RAID 0 RAID 1 RAID 10
Minimálny počet pevných diskov ≥2 2 4
Kapacita poľa Počet pevných diskov *
Veľkosť najmenšieho disku 		Veľkosť najmenšieho disku (Počet pevných diskov/2) *
Veľkosť najmenšieho disku
Tolerancia chýb Nie Áno Áno

Skôr ako začnete, pripravte si nasledujúce položky:

  • Aspoň dva pevné disky SATA alebo SSD. (Poznámka) (Pre zaistenie optimálneho výkonu sa odporúča použiť dva pevné disky s rovnakým modelom a kapacitou).
  • Inštalačný disk Windows.
  • Počítač pripojený k internetu.
  • USB kľúč.

Konfigurácia integrovanej radiča SATA

  1. Inštalácia pevných diskov SATA do počítača
    Nainštalujte pevné disky/SSD do konektorov SATA/M.2 na základnej doske. Potom pripojte napájacie konektory zo zdroja napájania k pevným diskom.
  2. Konfigurácia režimu radiča SATA v systéme BIOS Setup
    Uistite sa, že ste správne nakonfigurovali režim radiča SATA v systéme BIOS Setup.
    Kroky:
    Zapnite počítač a stlačením <Delete> vstúpte do systému BIOS Setup počas POST (Power-On Self-Test). V časti Settings\IO Ports nastavte SATA Configuration\SATA Mode na RAID. Potom uložte nastavenia a reštartujte počítač. (Ak chcete na konfiguráciu RAID použiť NVMe PCIe SSD, uistite sa, že ste nastavili NVMe RAID mode na Enabled.)
    informácie Ponuky systému BIOS Setup popísané v tejto časti sa môžu líšiť od presných nastavení pre vašu základnú dosku. Skutočné možnosti ponuky systému BIOS Setup, ktoré uvidíte, budú závisieť od základnej dosky, ktorú máte, a od verzie systému BIOS.
  3. UEFI RAID Confguration
    Kroky:
    1. V systéme BIOS Setup prejdite do ponuky Boot a nastavte CSM Support na Disabled. Uložte zmeny a ukončite systém BIOS Setup.
    2. Po reštartovaní systému znova vstúpte do systému BIOS Setup. Potom vstúpte do podponuky Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. Na obrazovke RAIDXpert2 Configuration Utility stlačte <Enter> na Array Management, čím vstúpite na obrazovku Create Array. Potom vyberte úroveň RAID. Podporované úrovne RAID zahŕňajú RAID 0, RAID 1 a RAID 10 (dostupné výbery závisia od počtu nainštalovaných pevných diskov). Ďalej stlačte <Enter> na Select Physical Disks, čím vstúpite na obrazovku Select Physical Disks.
    4. Na obrazovke Select Physical Disks vyberte pevné disky, ktoré sa majú zahrnúť do poľa RAID, a nastavte ich na Enabled. Ďalej použite kláves so šípkou nadol na presun na Apply Changes a stlačte <Enter>. Potom sa vráťte na predchádzajúcu obrazovku a nastavte Select CacheTagSize, Read Cache Policy a Write Cache Policy.
    5. Presuňte sa na Create Array a stlačením <Enter> začnite.
    6. Po dokončení sa vrátite na obrazovku Array Management. V časti ManageArray Properties môžete vidieť nový zväzok RAID a informácie o úrovni RAID, názve poľa, kapacite poľa atď.

(Poznámka) Upozorňujeme, že M.2 PCIe SSD nie je možné použiť na vytvorenie množiny RAID s pevným diskom SATA.

Nainštalujte ovládač RAID a operačný systém

So správnym nastavením systému BIOS ste pripravení nainštalovať operačný systém.

Inštalácia operačného systému
Keďže niektoré operačné systémy už obsahujú ovládač RAID, nemusíte počas procesu inštalácie systému Windows inštalovať samostatný ovládač RAID. Po nainštalovaní operačného systému odporúčame nainštalovať všetky potrebné ovládače z centra GIGABYTE APP Center, aby ste zabezpečili výkon a kompatibilitu systému. Ak inštalovaný operačný systém vyžaduje, aby ste počas procesu inštalácie operačného systému poskytli ďalší ovládač RAID, postupujte podľa nasledujúcich krokov:

  1. Prejdite na webovú stránku GIGABYTE, prejdite na webovú stránku modelu základnej dosky, stiahnite si súbor AMD RAID Preinstall Driver na stránke Support\Download\SATA RAID/AHCI, rozbaľte súbor a skopírujte súbory na USB kľúč.
  2. Spustite systém z inštalačného disku Windows a vykonajte štandardné kroky inštalácie operačného systému. Keď sa zobrazí obrazovka so žiadosťou o načítanie ovládača, vyberte možnosť Browse (Prehliadať).
  3. Vložte USB kľúč a potom prejdite do umiestnenia ovládača. Najskôr vyberte AMD-RAID Bottom Device a kliknite na tlačidlo Next (Ďalej) na načítanie ovládača. Potom vyberte AMD-RAID Controller a kliknite na tlačidlo Next (Ďalej) na načítanie ovládača. Nakoniec pokračujte v inštalácii operačného systému.

Podrobnosti o konfigurácii poľa RAID nájdete na webovej stránke GIGABYTE.

Inštalácia ovládačov

Po nainštalovaní operačného systému sa v pravom dolnom rohu pracovnej plochy zobrazí dialógové okno s otázkou, či chcete stiahnuť a nainštalovať ovládače a aplikácie GIGABYTE cez APP Center. Kliknutím na tlačidlo Install (Inštalovať) pokračujte v inštalácii. (V systéme BIOS Setup sa uistite, že položka Advanced\APP Center Download & Install Confguration\ APP Center Download & Install je nastavená na Enabled.)

Keď sa zobrazí dialógové okno Licenčná zmluva s koncovým používateľom, stlačením <Accept> nainštalujte APP Center. Na obrazovke APP Center vyberte ovládače a aplikácie, ktoré chcete nainštalovať, a kliknite na tlačidlo Install (Inštalovať).

informácie Pred inštaláciou sa uistite, že je systém pripojený k internetu.
Ďalšie informácie o softvéri nájdete na webovej stránke GIGABYTE.

Ďalšie informácie o riešení problémov nájdete na webovej stránke GIGABYTE.

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

Referencie

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

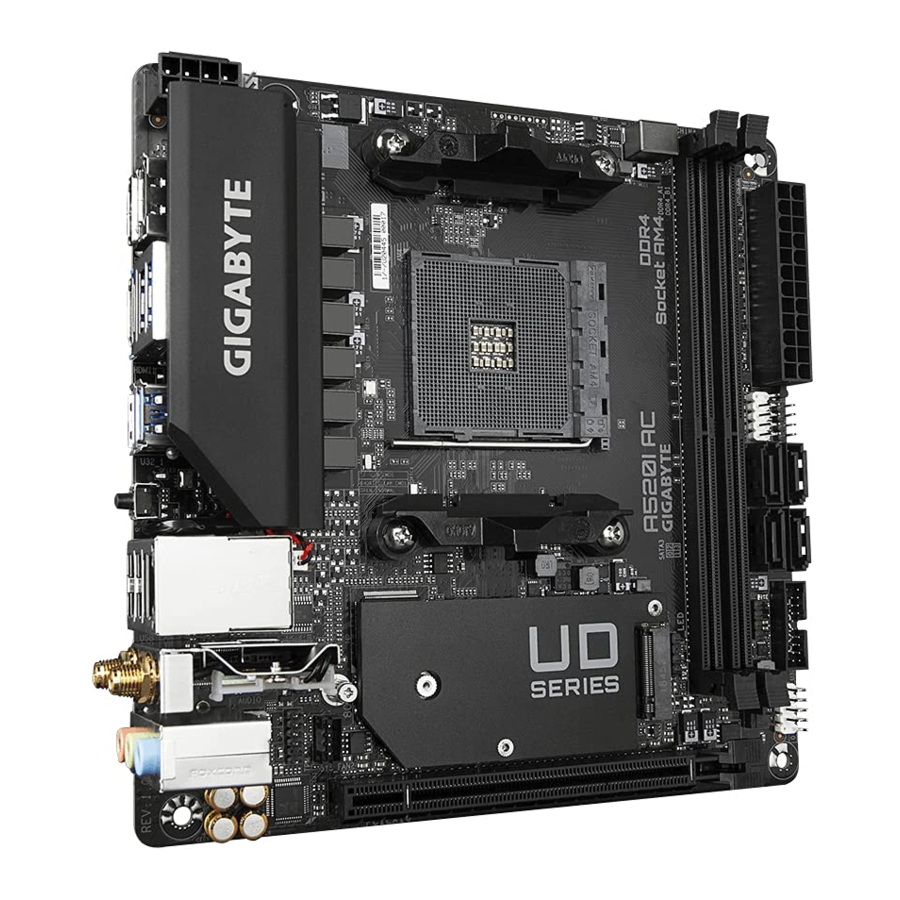

Stiahnuť Príručka GIGABYTE A520I AC

Dostupné jazyky

Súvisiace návody pre Gigabyte A520I AC

Obsah
