Manual GIGABYTE A520I AC

Cuprins

Identificarea reviziei plăcii de bază

Numărul reviziei de pe placa ta de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verifică revizia plăcii tale de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când cauți informații tehnice.
Exemplu:
Identificarea reviziei plăcii de bază - Exemplu

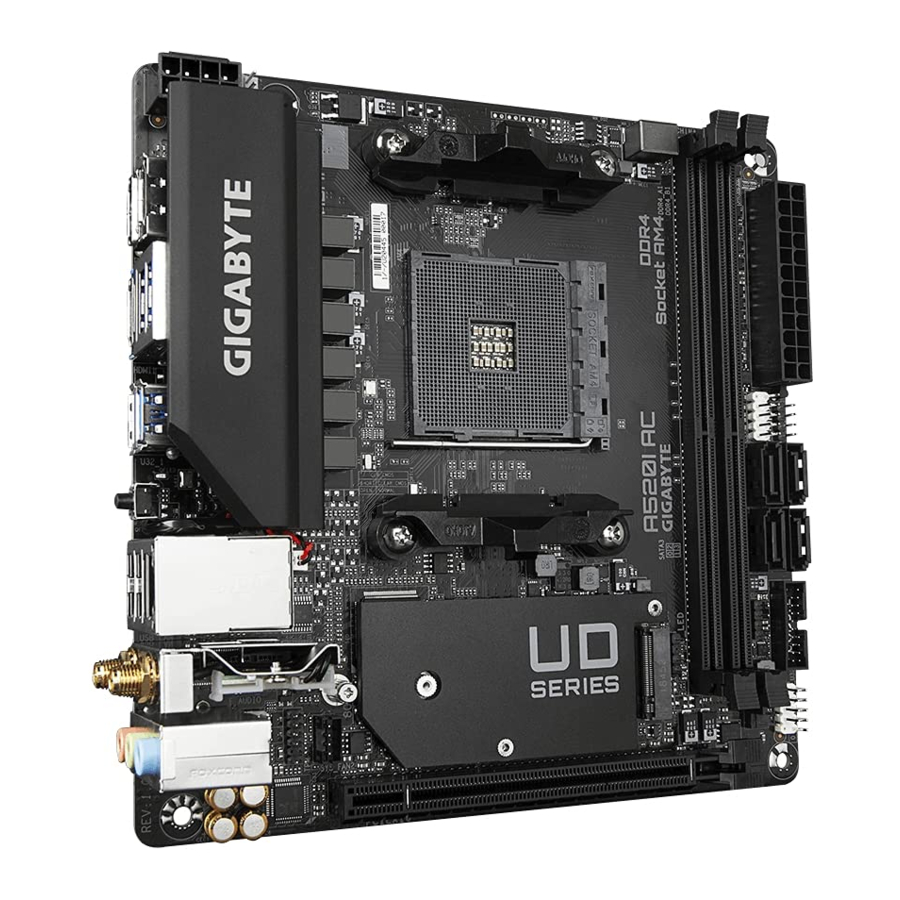

Aspectul plăcii de bază A520I AC

Aspectul plăcii de bază

Instalarea hardware

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcării electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

  • Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
  • Înainte de instalare, nu îndepărtați și nu rupeți eticheta S/N (numărul de serie) a plăcii de bază sau eticheta de garanție furnizată de distribuitorul dumneavoastră. Aceste etichete sunt necesare pentru validarea garanției.
  • Întotdeauna scoateți alimentarea cu curent alternativ deconectând cablul de alimentare de la priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
  • Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
  • Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
  • Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, mențineți-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
  • Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unui suport antistatic sau în interiorul unui container de ecranare electrostatică.
  • Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
  • Înainte de a porni alimentarea, asigurați-vă că tensiunea sursei de alimentare a fost setată conform standardului local de tensiune.
  • Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ai componentelor dumneavoastră hardware sunt conectați.
  • Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
  • Asigurați-vă că nu există șuruburi rămase sau componente metalice plasate pe placa de bază sau în interiorul carcasei computerului.
  • Nu așezați sistemul computerului pe o suprafață neuniformă.
  • Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
  • Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
  • Dacă nu sunteți sigur cu privire la vreun pas de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computere certificat.
  • Dacă utilizați un adaptor, un cablu prelungitor de alimentare sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau împământare ale acestuia.

Specificațiile produsului

CPU
  • AMD Socket AM4, suport pentru:
    Procesoare AMD Ryzen ™ seria 5000/
    Procesoare AMD Ryzen ™ seria 5000 G/
    Procesoare AMD Ryzen ™ seria 4000 G/
    Procesoare AMD Ryzen ™ seria 3000
    (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
Chipset
  • AMD A520
Memory
  • 2 x sloturi DDR4 DIMM care acceptă până la 64 GB (capacitate DIMM unică de 32 GB) de memorie de sistem
  • Suport pentru module de memorie DDR4 3200/2933/2667/2400/2133 MT/s
  • Arhitectură de memorie cu două canale
  • Suport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8 (funcționează în modul non-ECC)
  • Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Suport pentru module de memorie Extreme Memory Profile (XMP)
    (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Onboard Graphics
  • Integrat în procesoarele AMD Ryzen ™ seria 5000 G/seria 4000 G:
    • x port DisplayPort, care acceptă o rezoluție maximă de 5120x2880@60 Hz
      * Suport pentru versiunea DisplayPort 1.4, HDCP 2.3 și HDR.
    • x porturi HDMI, care acceptă o rezoluție maximă de 4096x2160@60 Hz
      * Suport pentru versiunea HDMI 2.1, HDCP 2.3 și HDR.
  • Suport pentru până la 3 afișaje în același timp
  • Memorie partajată maximă de 16 GB
Audio
  • CODEC audio Realtek®
  • Audio de înaltă definiție
  • 2/4/5.1/7.1 canale
    * Puteți schimba funcționalitatea unei mufe audio folosind software-ul audio. Pentru a configura audio pe 7.1 canale, accesați software-ul audio pentru setările audio.
LAN
  • Cip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module
  • Intel® Wi-Fi AC 3168 (pentru PCB rev. 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (pentru PCB rev. 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (pentru PCB rev. 1.4)
    WIFI 802.11a/b/g/n/ac, care acceptă bandă duală de 2,4/5 GHz
    • BLUETOOTH 4.2
    • Suport pentru standardul wireless 11ac și o rată de date de până la 433 Mbps
      * Rata reală de date poate varia în funcție de mediu și echipament.
Expansion Slots
  • Integrat în CPU:
    • 1 x slot PCI Express x16, care acceptă PCIe 3.0 și rulează la x16
Storage Interface
  • Integrat în CPU:
    • 1 x conector M.2 (Socket 3, M key, type 2260/2280 SATA și PCIe 3.0 x4/ x2 SSD suport)
  • Chipset:
    • 4 x conectori SATA 6Gb/s
  • Suport pentru RAID 0, RAID 1 și RAID 10
USB
  • Integrat în CPU:
    • 4 x porturi USB 3.2 Gen 1 pe panoul din spate
  • Chipset:
    • 2 x porturi USB 3.2 Gen 1 disponibile prin header-ul USB intern
    • 4 x porturi USB 2.0/1.1 (2 porturi pe panoul din spate, 2 porturi disponibile prin header-ul USB intern)
Internal Connectors

1 1 x conector de alimentare principal ATX cu 24 de pini

1 x conector de alimentare ATX 12V cu 8 pini

1 x header pentru ventilatorul CPU

2 x header-uri pentru ventilatorul sistemului

1 x header pentru bandă LED adresabilă

1 x header pentru bandă LED RGB

1 x conector M.2 Socket 3

4 x conectori SATA 6Gb/s

1 x header pentru panoul frontal

1 x header audio pentru panoul frontal

1 x header pentru difuzor

1 x header USB 3.2 Gen 1

1 x header USB 2.0/1.1

1 x header Trusted Platform Module (TPM) (2x6 pini, numai pentru modulul GC-TPM2.0_S)

1 x header pentru port serial

1 x jumper Clear CMOS
Back Panel Connectors

1 1 x DisplayPort

2 x porturi HDMI

4 x porturi USB 3.2 Gen 1

2 x porturi USB 2.0/1.1

1 x buton Q-Flash Plus

1 x port RJ-45

2 x conectori pentru antenă SMA (1T1R)

3 x mufe audio
I/O Controller
  • Cip controler I/O iTE®
Hardware Monitor
  • Detectarea tensiunii
  • Detectarea temperaturii
  • Detectarea vitezei ventilatorului
  • Avertisment de supraîncălzire
  • Avertisment de defecțiune a ventilatorului
  • Controlul vitezei ventilatorului
    * Dacă funcția de control al vitezei ventilatorului este acceptată va depinde de ventilatorul pe care îl instalați.
BIOS
  • 1 x flash de 128 Mbit
  • Utilizarea BIOS-ului AMI UEFI licențiat
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • Suport pentru APP Center
    * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Suport pentru Q-Flash
  • Suport pentru Q-Flash Plus
  • Suport pentru Xpress Install
Bundled Software
  • Norton® Internet Security (versiune OEM)
  • Software de gestionare a lățimii de bandă LAN
Operating System
  • Suport pentru Windows 11 pe 64 de biți
  • Suport pentru Windows 10 pe 64 de biți
Form Factor
  • Factor de formă Mini-ITX; 17,0 cm x 17,0 cm

* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și informațiilor legate de produs fără notificare prealabilă.
Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.

Vă rugăm să vizitați pagina SERVICE/SUPPORT\Utility de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea procesorului

avertisment Citiți următoarele instrucțiuni înainte de a începe instalarea procesorului:

  • Asigurați-vă că placa de bază acceptă procesorul.
    (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
  • Întotdeauna opriți computerul și deconectați cablul de alimentare de la priză înainte de a instala procesorul pentru a preveni deteriorarea hardware.
  • Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect.
  • Aplicați un strat uniform și subțire de grăsime termică pe suprafața procesorului.
  • Nu porniți computerul dacă coolerul procesorului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea procesorului.
  • Setați frecvența gazdei CPU în conformitate cu specificațiile CPU. Nu este recomandat ca frecvența magistralei sistemului să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru conform specificațiilor hardware, inclusiv procesorul, placa grafică, memoria, hard disk-ul etc.

Instalarea procesorului
Ridicați complet maneta de blocare a socket-ului CPU. Localizați pinul unu (indicat printr-un triunghi mic) al socket-ului CPU și al CPU. Odată ce procesorul este poziționat în socket-ul său, puneți un deget pe mijlocul procesorului, coborând maneta de blocare și fixând-o în poziția complet blocată.
Instalarea procesorului
avertisment Nu forțați procesorul în socket-ul CPU înainte ca maneta de blocare a socket-ului CPU să fie ridicată, altfel pot apărea deteriorări ale procesorului și ale socket-ului CPU.

Instalarea memoriei

avertisment Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

  • Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri. (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
  • Întotdeauna opriți computerul și deconectați cablul de alimentare de la priză înainte de a instala memoria pentru a preveni deteriorarea hardware.
  • Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurarea memoriei cu două canale
Această placă de bază oferă două socket-uri de memorie și acceptă tehnologia Dual Channel. După ce memoria este instalată, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă a memoriei originale.
Cele două socket-uri de memorie sunt împărțite în două canale și fiecare canal are un socket de memorie după cum urmează:

  • Canal A: DDR4_A1
  • Canal B: DDR4_B1

Datorită limitărilor CPU, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

  1. Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
  2. Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware.

Instalarea unei plăci de expansiune

avertisment Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:

  • Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa dumneavoastră de expansiune.
  • Întotdeauna opriți computerul și deconectați cablul de alimentare de la priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware.

Conectori panou spate

Prezentare generală conectori panou spate

  1. DisplayPort (Notă 1)
    DisplayPort oferă imagini digitale și audio de înaltă calitate, suportând transmisia audio bidirecțională. DisplayPort poate suporta atât mecanismele de protecție a conținutului DPCP, cât și HDCP 2.3. Acesta oferă imagini îmbunătățite care acceptă Rec. 2020 (Gamă largă de culori) și High Dynamic Range (HDR) pentru redarea Blu-ray UHD. Puteți utiliza acest port pentru a vă conecta monitorul compatibil DisplayPort. Notă: Tehnologia DisplayPort poate suporta o rezoluție maximă de 5120x2880@60 Hz, dar rezoluțiile efective acceptate depind de monitorul utilizat.
  2. Port HDMI (Notă 1)

    Portul HDMI este compatibil HDCP2.3 și suportă formatele DolbyTrueHD și DTS HD Master Audio. De asemenea, suportă o ieșire audio LPCM de până la 192 KHz/24 biți pe 7.1 canale. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă suportată este 4096x2160@60 Hz, dar rezoluțiile efective suportate depind de monitorul utilizat.
    informații
    • Pentru a configura o configurație cu afișaj triplu, trebuie să instalați mai întâi driverele plăcii de bază în sistemul de operare.
    • După instalarea dispozitivului DisplayPort/HDMI, asigurați-vă că setați redarea implicită a sunetului pe DisplayPort/HDMI. (Numele elementului poate diferi în funcție de sistemul de operare.)
  3. Port USB 3.2 Gen 1
    Portul USB 3.2 Gen 1 suportă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
  4. Port USB 3.2 Gen 1 (Port Q-Flash Plus)
    Portul USB suportă specificația USB 3.2 Gen 1. Utilizați acest port pentru dispozitive USB. Înainte de a utiliza Q-Flash Plus (Notă 2), asigurați-vă că introduceți mai întâi unitatea flash USB în acest port.
    avertisment
    • Când scoateți cablul conectat la un conector de pe panoul din spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
    • Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.
  5. Buton Q-Flash Plus (Notă 2)
    Q-Flash Plus vă permite să actualizați BIOS-ul când sistemul este oprit (stare de oprire S5). Salvați cel mai recent BIOS pe o unitate USB și conectați-o la portul Q-Flash Plus, apoi puteți acum să flash-uiți automat BIOS-ul pur și simplu apăsând butonul Q-Flash Plus. QFLED va clipi când încep activitățile de potrivire și flash-uire a BIOS-ului și va înceta să clipească când flash-uirea BIOS-ului principal este completă.
  6. Port LAN RJ-45
    Portul LAN Gigabit Ethernet oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

    LED viteză:
    Stare Descriere
    Portocaliu Rată de date de 1 Gbps
    Verde Rată de date de 100 Mbps
    Oprit Rată de date de 10 Mbps

    LED activitate:

    Stare Descriere
    Clipiind Are loc transmisia sau recepția de date
    Oprit Nu are loc transmisia sau recepția de date
  7. Port USB 2.0/1.1
    Portul USB suportă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB.
  8. Conectori antenă SMA (1T1R)
    Utilizați acest conector pentru a conecta o antenă.
    informații Strângeți antenele la conectorii antenei și apoi țintiți corect antenele pentru o recepție mai bună a semnalului.
  9. Intrare linie/Ieșire difuzor spate (Albastru)
    Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
  10. Ieșire linie/Ieșire difuzor față (Verde)
    Mufa de ieșire linie.
  11. Intrare microfon/Ieșire difuzor central/subwoofer (Roz)
    Mufa de intrare microfon.
    Configurații mufă audio:
    Mufă Căști/ 2 canale 4 canale 5.1 canale 7.1 canale
    1. Intrare linie/Ieșire difuzor spate
    		 ✓ ✓ ✓
    1. Ieșire linie/Ieșire difuzor față
    		 ✓ ✓ ✓ ✓
    1. Intrare microfon/Ieșire difuzor central/subwoofer
    		 ✓ ✓
    Ieșire linie panou frontal/Ieșire difuzor lateral ✓

    informații Puteți schimba funcționalitatea unei mufe audio utilizând software-ul audio. Pentru a configura sunetul pe 7.1 canale, accesați software-ul audio pentru setările audio.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.

(Notă 1) Doar pentru procesoarele AMD Ryzen™ 5000 din seria G/4000 din seria G.
(Notă 2) Pentru a activa funcția Q-Flash Plus, vă rugăm să vizitați pagina web „Caracteristici unice” a site-ului web GIGABYTE.

Conectori interni

Prezentare generală a conectorilor interni

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

avertisment Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

  • Mai întâi asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
  • Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de curent pentru a preveni deteriorarea dispozitivelor.
  • După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2). ATX_12V/ATX (Conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Prin utilizarea conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare posedă un design infailibil. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V furnizează în principal energie procesorului. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.
informații Pentru a îndeplini cerințele de extindere, se recomandă utilizarea unei surse de alimentare care poate rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

ATX_12V:

Nr. pin Definiție
1 GND (Numai pentru 12 V cu 2x4 pini)
2 GND (Numai pentru 12 V cu 2x4 pini)
3 GND
4 GND
5 +12V (Numai pentru 12 V cu 2x4 pini)
6 +12V (Numai pentru 12 V cu 2x4 pini)
7 +12V
8 +12V


ATX:

Nr. pin Definiție
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (Numai pentru ATX cu 2x12 pini)
12 3.3V (Numai pentru ATX cu 2x12 pini)
13 3.3V
14 -12V
15 GND
16 PS_ON (pornire/oprire ușoară)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Numai pentru ATX cu 2x12 pini)
24 GND (Numai pentru ATX cu 2x12 pini)

3/4). CPU_FAN/SYS_FAN1/2 (Conectori pentru ventilator)
Toți conectorii pentru ventilator de pe această placă de bază au 4 pini. Majoritatea conectorilor pentru ventilator posedă un design de inserare infailibil. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul șasiului.

Nr. pin Definiție
1 GND
2 Controlul vitezei tensiunii
3 Senzor
4 Controlul vitezei PWM

avertisment

  • Asigurați-vă că conectați cablurile ventilatorului la conectorii pentru ventilator pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau la blocarea sistemului.
  • Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.
  1. D_LED (Conector pentru bandă LED adresabilă)
    Conectorul poate fi utilizat pentru a conecta o bandă LED adresabilă standard 5050, cu o putere maximă de 5A (5V) și un număr maxim de 1000 de LED-uri.
    Nr. pin Definiție
    1 V (5V)
    2 Date
    3 Fără pin
    4 GND

    Conectați banda LED adresabilă la conector. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la pinul 1 al conectorului pentru bandă LED adresabilă. Conectarea incorectă poate duce la deteriorarea benzii LED.

  2. LED_C (Conector pentru bandă LED RGB)
    Conectorul poate fi utilizat pentru a conecta o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere maximă de 2A (12V) și o lungime maximă de 2m.
    Nr. pin Definiție
    1 12V
    2 G
    3 R
    4 B

    Conectați banda LED RGB la conector. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la pinul 1 (12V) al acestui conector. Conectarea incorectă poate duce la deteriorarea benzii LED.
    informații Pentru a afla cum să porniți/opriți luminile benzii LED, vă rugăm să vizitați pagina web "Funcții unice" de pe site-ul web GIGABYTE.
    avertisment Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de curent pentru a preveni deteriorarea dispozitivelor.

  3. SATA3 0/1/2/3 (Conectori SATA 6Gb/s)
    Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul "Configurarea unui set RAID", pentru instrucțiuni despre configurarea unui set RAID.
    Nr. pin Definiție
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Conector M.2 Socket 3)
    Conectorul M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe și acceptă configurarea RAID. Vă rugăm să rețineți că un SSD M.2 PCIe nu poate fi utilizat pentru a crea un set RAID cu o unitate hard disk SATA. Consultați capitolul "Configurarea unui set RAID", pentru instrucțiuni despre configurarea unui set RAID.

    Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.
    1. Utilizați o șurubelniță pentru a deșuruba șurubul de pe radiator și apoi scoateți mai întâi radiatorul.
    2. Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi strângeți mai întâi distanțierul. Introduceți SSD-ul M.2 în conectorul M.2 într-un unghi.
    3. Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul. Înlocuiți radiatorul și fixați-l în orificiul original.
      informații Selectați orificiul adecvat pentru SSD-ul M.2 care urmează să fie instalat și fixați din nou șurubul și distanțierul.
  5. F_PANEL (Conector panou frontal)
    Conectați comutatorul de alimentare, comutatorul de resetare și indicatorul de stare a sistemului de pe șasiu la acest conector conform atribuirilor pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
    • PLED (LED de alimentare):
      Starea sistemului LED
      S0 Pornit
      S3/S4/S5 Oprit

      Se conectează la indicatorul stării de alimentare de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau este oprit (S5).

    • PW (Buton de alimentare):
      Se conectează la butonul de alimentare de pe panoul frontal al carcasei. Puteți configura modul în care vă opriți sistemul folosind butonul de alimentare (consultați capitolul "Configurare BIOS", "Setări\Alimentare platformă" pentru mai multe informații).
    • HD (LED activitate hard disk):
      Se conectează la LED-ul de activitate al hard disk-ului de pe panoul frontal al carcasei. LED-ul este aprins când hard disk-ul citește sau scrie date.
    • RES (Buton de resetare):
      Se conectează la butonul de resetare de pe panoul frontal al carcasei. Apăsați butonul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
    • NC: Fără conexiune.
      informații Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din butonul de alimentare, butonul de resetare, LED-ul de alimentare, LED-ul de activitate al hard disk-ului etc. Când conectați modulul panoului frontal al carcasei la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.
  6. F_AUDIO (Conector audio panou frontal)
    Conectorul audio al panoului frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al carcasei la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.
    Nr. pin Definiție
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 Detecție MIC
    7 SENSE_SEND
    8 Fără pin
    9 Head Phone L
    10 Detecție Head Phone

    informații Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul carcasei.

  7. SPEAKER (Conector difuzor)
    Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului.
    Nr. pin Definiție
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (Conector USB 3.2 Gen 1)
    Conectorul este conform cu specificațiile USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați distribuitorul local.
    Nr. pin Definiție
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Fără pin
  9. F_USB1 (Conector USB 2.0/1.1)
    Conectorul este conform cu specificațiile USB 2.0/1.1. Fiecare conector USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați distribuitorul local.
    Nr. pin Definiție
    1 Alimentare (5V)
    2 Alimentare (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Fără pin
    10 NC

    avertisment Înainte de a instala suportul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare din priză pentru a preveni deteriorarea suportului USB.

  10. COM (Conector port serial)
    Conectorul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați distribuitorul local.
    Nr. pin Definiție
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Fără pin
  11. TPM (Conector modul platformă securizată)
    Puteți conecta un TPM (Trusted Platform Module) la acest conector.
    Nr. pin Definiție
    1 LAD0
    2 VCC3
    3 LAD1
    4 Fără pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Jumper pentru ștergerea CMOS)
    Utilizați acest jumper pentru a șterge configurația BIOS-ului și pentru a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.
    Deschidere: Normal
    Scurtcircuit: Șterge valorile CMOS
    avertisment
    • Opriți întotdeauna computerul înainte de a șterge valorile CMOS.
    • După repornirea sistemului, accesați Configurare BIOS pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults) sau configurați manual setările BIOS (consultați capitolul "Configurare BIOS" pentru configurațiile BIOS).
  13. BAT (Baterie)
    Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, data și ora) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot să nu fie exacte sau pot fi pierdute.
    Puteți șterge valorile CMOS scoțând bateria:
    1. Opriți computerul și scoateți cablul de alimentare.
    2. Deconectați cablul bateriei de la conectorul cablului bateriei și așteptați un minut.
    3. Conectați cablul bateriei.
    4. Conectați cablul de alimentare și reporniți computerul.

    Nr. pin Definiție
    1 (+) Alimentare RTC
    2 (-) GND

    avertisment

    • Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
    • Înlocuiți bateria cu una echivalentă. Pot apărea deteriorări ale dispozitivelor dvs. dacă bateria este înlocuită cu un model incorect.
    • Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
    • Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

Configurarea BIOS-ului

BIOS (Basic Input and Output System - Sistemul de bază de intrare/ieșire) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor de sistem și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite caracteristici ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a menține valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

  • Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
  • @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe internet și actualizează BIOS-ul.
    avertisment
    • Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme folosind versiunea actuală de BIOS, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. O flash-uire inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
    • Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la incapacitatea sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea „Load Optimized Defaults” din acest capitol sau introducerile jumperului bateriei/ștergere CMOS din capitolul „Instalare hardware” pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu sigla de pornire va apărea când computerul pornește.
Configurare BIOS - Pasul 1 - Prezentare generală a ecranului de pornire
Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Easy Mode (Modul ușor) permite utilizatorilor să vizualizeze rapid informațiile actuale ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode (Modul ușor), puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare. Advanced Mode (Modul avansat) oferă setări detaliate ale BIOS-ului. Puteți apăsa tastele săgeți de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit.
informații

  • Când sistemul nu este stabil ca de obicei, selectați elementul LoadOptimizedDefaults pentru a seta sistemul la valorile sale implicite.
  • Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

Meniul principal

Configurare BIOS - Pasul 2 - Prezentare generală a meniului principal

Tastele funcționale în Advanced Mode (Modul avansat)

<←><→> Mutați bara de selecție pentru a selecta un meniu de configurare
<↑><↓> Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu
<Enter>/Double Click (Dublu clic) Execută comanda sau intră într-un meniu
<+>/<Page Up> Crește valoarea numerică sau efectuează modificări
<->/<Page Down> Scade valoarea numerică sau efectuează modificări
<F1> Afișează descrierile tastelor funcționale
<F2> Comută la Easy Mode (Modul ușor)
<F3> Salvează setările curente ale BIOS-ului într-un profil
<F4> Încarcă setările BIOS-ului dintr-un profil creat anterior
<F5> Restabilește setările BIOS-ului anterioare pentru submeniurile curente
<F6> Afișează ecranul Smart Fan 5
<F7> Încarcă setările implicite optimizate ale BIOS-ului pentru submeniurile curente
<F8> Accesează utilitarul Q-Flash
<F10> Salvează toate modificările și iese din programul de configurare BIOS
<F11> Comută la submeniul Favorites (Favorite)
<F12> Capturează ecranul curent ca imagine și îl salvează pe unitatea USB
<Insert> Adaugă sau elimină o opțiune preferată
<Ctrl>+<S> Afișează informații despre memoria instalată
<Esc> Meniul principal: Iese din programul de configurare BIOS Submeniuri: Iese din submeniul curent

Favorites (F11) (Favorite (F11))

Setați opțiunile utilizate frecvent ca favorite și utilizați tasta <F11> pentru a comuta rapid la pagina în care se află toate opțiunile preferate. Pentru a adăuga sau elimina o opțiune preferată, accesați pagina sa originală și apăsați <Insert> pe opțiune. Opțiunea este marcată cu un semn stelat dacă este setată ca "favorite." (favorită.)"

Tweaker

avertisment Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut, depinde de configurațiile generale ale sistemului dumneavoastră. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la incapacitatea sistemului de a porni. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

  • CPU Clock Control (Control ceas CPU)
    Vă permite să setați manual ceasul de bază al procesorului în incremente de 1 MHz. (Implicit: Auto)

    Se recomandă insistent ca frecvența procesorului să fie setată în conformitate cu specificațiile procesorului.
  • Spread Spectrum Control (Control spectru împrăștiat)
    Activează sau dezactivează CPU/PCIe Spread Spectrum. (Implicit: Auto)

Advanced CPU Settings (Setări avansate CPU)

  • Core Performance Boost (Note) (Sporirea performanței nucleului)
    Vă permite să determinați dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de sporire a performanței CPU. (Implicit: Auto)
  • SVM Mode (Modul SVM)
    Virtualizarea îmbunătățită de tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem informatic poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat)
  • AMD Cool&Quiet function (Funcția AMD Cool&Quiet)
    • Enabled (Activat)
      Permite driverului AMD Cool'n'Quiet să ajusteze dinamic ceasul CPU și VID pentru a reduce producția de căldură de la computer și consumul de energie. (Implicit)
    • Disabled (Dezactivat)
      Dezactivează această funcție.
  • PPC Adjustment (Ajustare PPC) (Note)
    Vă permite să fixați PState-ul procesorului. (Implicit: PState 0)
  • Global C-state Control (Note) (Control global al stării C)
    Vă permite să determinați dacă să lăsați procesorul să intre în stări C. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Auto)
  • Power Supply Idle Control (Note 1) (Control repaus sursă de alimentare)
    Activează sau dezactivează starea Package C6.
    • Typical Current Idle (Repaus tipic al curentului)
      Dezactivează această funcție.
    • Low Current Idle (Repaus curent scăzut)
      Activează această funcție.
    • Auto
      Permite BIOS-ului să configureze automat această setare. (Implicit)
  • CCD Control (Note 1) (Control CCD)
    Setează numărul de CCD-uri care vor fi utilizate. (Implicit: Auto)
  • Downcore Control (Control Downcore)
    Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). (Implicit: Auto)
  • SMT Mode (Modul SMT)
    Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. (Implicit: Auto)
  • CPPC (Note 1)
    Activează sau dezactivează funcția CPPC. (Implicit: Auto)
  • CPPC Preferred Cores (Note 1) (Nuclee preferate CPPC)
    Activează sau dezactivează funcția CPPC Preferred Cores. (Implicit: Auto)
  • Extreme Memory Profile (X.M.P.) (Note 2) (Profil de memorie extrem (X.M.P.))
    Permite BIOS-ului să citească datele SPD de pe modulele de memorie XMP pentru a îmbunătăți performanța memoriei când este activat.
    • Disabled (Dezactivat)
      Dezactivează această funcție. (Implicit)
    • Profile1
      Utilizează setările Profile 1.
    • Profile2 (Note 2)
      Utilizează setările Profile 2.
  • XMP High Frequency Support (Note 2) (Suport frecvență înaltă XMP)
    Vă permite să selectați nivelul de compatibilitate pentru memoria de înaltă frecvență. Acest element este configurabil numai când Extreme Memory Profle (X.M.P.) este setat la Profle1 sau Profle2. (Implicit: Auto)
  • System Memory Multiplier (Multiplicator memorie sistem)
    Vă permite să setați multiplicatorul memoriei sistemului. Auto setează multiplicatorul memoriei conform datelor SPD ale memoriei. (Implicit: Auto)

Advanced Memory Settings (Setări avansate memorie)

Memory Subtimings (Subtimpări memorie)

Standard Timing Control (Control standard al timpărilor), Advanced Timing Control (Control avansat al timpărilor), CAD Bus Setup Timing (Timpări configurare magistrală CAD), CAD Bus Drive Strength (Forță de acționare magistrală CAD), Data Bus Confguration (Configurație magistrală de date)
Aceste secțiuni oferă setări de timpări ale memoriei. Notă: Sistemul dumneavoastră poate deveni instabil sau nu poate porni după ce efectuați modificări asupra timpărilor memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite prin încărcarea valorilor implicite optimizate sau prin ștergerea valorilor CMOS.

SPD Info (Informații SPD)

Afișează informații despre memoria instalată.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B) (CPU Vcore/Vcore dinamic(DVID)/VCORE SOC/VCORE SOC dinamic(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/Tensiune DRAM (CHA/B)/Tensiune DDRVPP (CHA/B)/Terminație DRAM (CHA/B))
    Aceste elemente vă permit să reglați tensiunile CPU Vcore și memorie.

CPU/VRM Settings (Setări CPU/VRM)

Acest submeniu vă permite să configurați nivelul de calibrare a liniei de încărcare.

(Note) Acest element este prezent numai când instalați un procesor care acceptă această caracteristică.
(Note 1) Acest element este prezent numai când instalați un procesor care acceptă această caracteristică.
(Note 2) Acest element este prezent numai când instalați un procesor și un modul de memorie care acceptă această caracteristică.

Setări

Imagine cu setările

Alimentare platformă

  • AC BACK
    Determină starea sistemului după revenirea alimentării de la o pierdere de curent AC.
    • Memory (Memorie)
      Sistemul revine la ultima stare activă cunoscută la revenirea alimentării AC.
    • Always On (Întotdeauna pornit)
      Sistemul este pornit la revenirea alimentării AC.
    • Always Off (Întotdeauna oprit)
      Sistemul rămâne oprit la revenirea alimentării AC. (Implicit)
  • ErP
    Determină dacă sistemul va consuma cea mai mică energie în starea S5 (oprire). (Implicit: Dezactivat) Notă: Când acest element este setat la Enabled (Activat), funcția fResume by Alarm va deveni indisponibilă.
  • Soft-Off by PWR-BTTN
    Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.
    • Instant-Off (Oprire instantanee)
      Apăsați butonul de alimentare și sistemul va fi oprit instantaneu. (Implicit)
    • Delay 4 Sec. (Întârziere 4 sec.)
      Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspensie.
  • Power Loading
    Activează sau dezactivează sarcina fictivă. Când sursa de alimentare este la sarcină redusă, se va activa o autoprotecție care o va face să se oprească sau să cedeze. Dacă se întâmplă acest lucru, setați la Enabled (Activat). Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
  • Resume by Alarm
    Determină dacă sistemul va fi pornit la o oră dorită. (Implicit: Dezactivat)
    Dacă este activat, setați data și ora după cum urmează:
    • Wake up day (Ziua de trezire): Porniți sistemul la o oră specifică în fiecare zi sau într-o zi specifică dintr-o lună.
    • Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.

Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării AC, deoarece setările pot să nu fie eficiente.

  • Wake on LAN
    Activează sau dezactivează funcția Wake on LAN. (Implicit: Activat)
  • High Precision Event Timer
    Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)
  • CEC 2019 Ready
    Vă permite să selectați dacă să permiteți sistemului să ajusteze consumul de energie atunci când este în starea de oprire, inactivitate sau standby, pentru a respecta standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat)

Porturi IO

  • Initial Display Output
    Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.
    • IGD Video (Notă)
      Setează grafica integrată ca prim afișaj.
    • PCIe 1 Slot
      Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
  • Integrated Graphics (Notă)
    Activează sau dezactivează funcția grafică integrată.
    • Auto
      BIOS-ul va activa sau dezactiva automat grafica integrată în funcție de placa grafică instalată.(Implicit)
    • Forces
      Activează grafica integrată.
    • Dezactivat
      Dezactivează grafica integrată.
  • UMA Mode (Notă)
    Specificați modul UMA.
    • Auto
      Permite BIOS-ului să configureze automat această setare. (Implicit)
    • UMA Specified
      Setează dimensiunea bufferului de cadre UMA.
    • UMA Auto
      Setează rezoluția afișajului.
    • UMA Game Optimized
      Ajustează dimensiunea bufferului de cadre în funcție de dimensiunea totală a memoriei sistemului.

Acest element este configurabil numai atunci când Integrated Graphics (Grafică integrată) este setat la Forces (Forțează).

  • UMA Frame Buffer Size (Notă)
    Dimensiunea bufferului de cadre este cantitatea totală de memorie de sistem alocată exclusiv pentru controlerul grafic integrat. MS-DOS, de exemplu, va utiliza doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 64M~2G.
    Acest element este configurabil numai atunci când UMA Mode (Mod UMA) este setat la UMA Specified (UMA Specificat).
  • Display Resolution (Notă)
    Vă permite să setați rezoluția afișajului. Opțiunile sunt: Auto (implicit), 1920x1080 și mai jos, 2560x1600, 3840x2160. Acest element este configurabil numai atunci când UMA Mode (Mod UMA) este setat la UMA Auto (UMA Automat).
  • HD Audio Controller
    Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
    Dacă doriți să instalați o placă audio suplimentară terță parte în loc să utilizați sunetul integrat, setați acest element la Disabled (Dezactivat).
  • PCIEX16 Bifurcation
    Vă permite să determinați modul în care este împărțită lățimea de bandă a slotului PCIEX16. Opțiuni: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Notă). (Implicit: Auto)
  • Above 4G Decoding
    Activează sau dezactivează dispozitivele capabile de 64 de biți pentru a fi decodate în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodarea PCI pe 64 de biți). Setați la Enabled (Activat) dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului de adrese de memorie limitat de 4 GB). (Implicit: Dezactivat)
  • Onboard LAN Controller
    Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
    Dacă doriți să instalați o placă de rețea suplimentară terță parte în loc să utilizați LAN-ul integrat, setați acest element la Disabled (Dezactivat).

(Notă) Acest element este prezent numai atunci când instalați un procesor care acceptă această caracteristică.

Configurație Super IO

  • Serial Port 1
    Activează sau dezactivează portul serial integrat. (Implicit: Activat)

Configurație USB

  • Legacy USB Support
    Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
  • XHCI Hand-off
    Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
  • USB Mass Storage Driver Support
    Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
  • Port 60/64 Emulation
    Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suport complet legacy pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Dezactivat)
  • Mass Storage Devices
    Afișează o listă cu dispozitivele de stocare USB conectate. Acest element apare numai atunci când este instalat un dispozitiv de stocare USB.

Configurare descărcare și instalare APP Center

  • APP Center Download & Install
    Vă permite să determinați dacă să descărcați și să instalați automat GIGABYTE APP Center după intrarea în sistemul de operare. Înainte de a instala APP Center, asigurați-vă că sistemul este conectat la Internet. (Implicit: Activat)

Configurație NVMe

Afișează informații despre SSD-ul dvs. M.2 NVME PCIe dacă este instalat.

Configurație SATA

  • SATA Mode
    Activează sau dezactivează RAID pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.
    • RAID
      Activează RAID pentru controlerul SATA.
    • AHCI
      Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
  • NVMe RAID mode
    Vă permite să determinați dacă să utilizați SSD-urile dvs. M.2 NVMe PCIe pentru a configura RAID. (Implicit: Dezactivat)
  • Chipset SATA Port Enable
    Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
  • Chipset SATA Port 0/1/2/3
    Afișează informațiile despre dispozitivele SATA conectate.

Configurație stivă de rețea

  • Network Stack
    Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
  • IPv4 PXE Support
    Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai atunci când Network Stack este activat.
  • IPv4 HTTP Support
    Activează sau dezactivează suportul de boot HTTP pentru IPv4. Acest element este configurabil numai atunci când Network Stack este activat.
  • IPv6 PXE Support
    Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai atunci când Network Stack este activat.
  • IPv6 HTTP Support
    Activează sau dezactivează suportul de boot HTTP pentru IPv6. Acest element este configurabil numai atunci când Network Stack este activat.
  • PXE boot wait time
    Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE. Acest element este configurabil numai atunci când Network Stack este activat. (Implicit: 0)
  • Media detect count
    Vă permite să setați numărul de ori pentru a verifica prezența suportului media. Acest element este configurabil numai atunci când Network Stack este activat. (Implicit: 1)

Controlerul de familie Realtek PCIe GBE

Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente.

Diverse

  • LEDs in System Power On State
    Vă permite să activați sau să dezactivați iluminarea LED a plăcii de bază atunci când sistemul este pornit.
    • Off (Oprit)
      Dezactivează modul de iluminare selectat atunci când sistemul este pornit.
    • On (Pornit)
      Activează modul de iluminare selectat atunci când sistemul este pornit. (Implicit)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea sistemului S3/S4/S5.
    Acest element este configurabil atunci când LEDs in System Power On State este setat la On (Pornit).
    • Off (Oprit)
      Dezactivează modul de iluminare selectat atunci când sistemul intră în starea S3/S4/S5. (Implicit)
    • On (Pornit)
      Activează modul de iluminare selectat atunci când sistemul intră în starea S3/S4/S5.
  • PCIe Slot Configuration
    Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
  • 3DMark01 Enhancement
    Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri legacy. (Implicit: Dezactivat)
  • IOMMU
    Activează sau dezactivează suportul AMD IOMMU. (Implicit: Auto)
  • AMD CPU fTPM
    Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD. (Implicit: Dezactivat)

Trusted Computing

Activează sau dezactivează Trusted Platform Module (TPM).

AMD CBS

Acest submeniu oferă opțiuni de configurare legate de AMD CBS.

Sănătate PC

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Afișează tensiunile curente ale sistemului.

Smart Fan 5

  • Monitor
    Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN)
  • Fan Speed Control
    Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.
    • Normal
      Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți regla viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dvs. (Implicit)
    • Silent
      Permite ventilatorului să funcționeze la viteze mici.
    • Manual
      Vă permite să controlați viteza ventilatorului în graficul curbei.
    • Full Speed
      Permite ventilatorului să funcționeze la viteze maxime.
  • Fan Control Use Temperature Input
    Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
  • Temperature Interval
    Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
  • Fan Control Mode
    • Auto
      Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit)
    • Voltage
      Modul Voltage este recomandat pentru un ventilator cu 3 pini.
    • PWM
      Modul PWM este recomandat pentru un ventilator cu 4 pini.
  • Fan Stop
    Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură folosind curba de temperatură. Ventilatorul se oprește din funcționare când temperatura este mai mică decât limita. (Implicit: Dezactivat)
  • Temperature
    Afișează temperatura curentă a zonei țintă selectate.
  • Fan Speed
    Afișează vitezele curente ale ventilatorului.
  • Temperature Warning
    Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Disabled (dezactivat) (implicit), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau cedează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)

Informații despre sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
Informații despre sistem

  • System Language
    Selectează limba implicită utilizată de BIOS.
  • System Date
    Setează data sistemului. Formatul datei este ziua săptămânii (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
  • System Time
    Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 13:00 este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
  • Access Level
    Afișează nivelul de acces curent, în funcție de tipul de protecție cu parolă utilizat. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul Administrator vă permite să efectuați modificări la toate setările BIOS; nivelul Utilizator vă permite să efectuați modificări doar la anumite setări BIOS, dar nu la toate.

Informații despre dispozitivele conectate

Afișează informații despre dispozitivele SATA, PCI Express și M.2 dacă sunt instalate.

Q-Flash

Vă permite să accesați utilitarul Q-Flash pentru a actualiza BIOS-ul sau pentru a face backup configurației curente a BIOS-ului.

Boot

Opțiuni de boot

  • Boot Option Priorities
    Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" în lista dispozitivelor de bootare. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:".
    Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică ce conține discul de instalare Windows 10 pe 64 de biți și care are prefixul "UEFI:".
  • Bootup NumLock State
    Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
  • Security Option
    Specifică dacă este necesară o parolă de fiecare dată când sistemul bootează sau numai când accesați BIOS Setup. După configurarea acestui element, setați parola (parolele) sub elementul Administrator Password/User Password.
    • Setup
      Este necesară o parolă doar pentru a intra în programul BIOS Setup.
    • System
      Este necesară o parolă pentru a boota sistemul și pentru a intra în programul BIOS Setup. (Implicit)
  • Full Screen LOGO Show
    Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled (Dezactivat) omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)
  • Fast Boot
    Activează sau dezactivează Fast Boot pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
  • SATA Support
    • Last Boot SATA Devices Only
      Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit)
    • All SATA Devices
      Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast.

  • NVMe Support
    Vă permite să activați sau să dezactivați dispozitivul (dispozitivele) NVMe. (Implicit: Activat)
    Acest element poate fi configurat numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast.
  • VGA Support
    Vă permite să selectați ce tip de sistem de operare să booteze.
    • Auto
      Activează doar opțiunea ROM moștenită.
    • EFI Driver
      Activează opțiunea ROM EFI. (Implicit)

Acest element poate fi configurat numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast.

  • USB Support
    • Disabled
      Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
    • Full Initial
      Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
    • Partial Initial
      O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled (Activat). Această funcție este dezactivată când Fast Boot este setat la Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Dezactivează bootarea de pe rețea. (Implicit)
    • Enabled
      Activează bootarea de pe rețea.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast.

  • CSM Support
    Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de bootare PC moștenit.
    • Disabled
      Dezactivează UEFI CSM și acceptă doar procesul de bootare UEFI BIOS.
    • Enabled
      Activează UEFI CSM. (Implicit)
  • LAN PXE Boot Option ROM
    Vă permite să selectați dacă să activați opțiunea ROM moștenită pentru controlerul LAN. (Implicit: Dezactivat) Acest element poate fi configurat numai când CSM Support este setat la Enabled (Activat).
  • Storage Boot Option Control
    Vă permite să selectați dacă să activați UEFI sau opțiunea ROM moștenită pentru controlerul dispozitivului de stocare.
    • Disabled
      Dezactivează opțiunea ROM.
    • UEFI Only
      Activează doar opțiunea ROM UEFI. (Implicit)
    • Legacy Only
      Activează doar opțiunea ROM moștenită.

Acest element poate fi configurat numai când CSM Support este setat la Enabled (Activat).

  • Other PCI Device ROM Priority
    Vă permite să selectați dacă să activați UEFI sau opțiunea ROM moștenită pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitivului de stocare și grafice.
    • Disabled
      Dezactivează opțiunea ROM.
    • UEFI Only
      Activează doar opțiunea ROM UEFI. (Implicit)
    • Legacy Only
      Activează doar opțiunea ROM moștenită.

Acest element poate fi configurat numai când CSM Support este setat la Enabled (Activat).

  • Administrator Password
    Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să efectuați modificări la toate setările BIOS.
  • User Password
    Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați BIOS Setup. Cu toate acestea, parola de utilizator vă permite să efectuați modificări doar la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea.
    NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că ați setat mai întâi parola de administrator.

Secure Boot

Vă permite să activați sau să dezactivați Secure Boot și să configurați setările aferente. Acest element poate fi configurat numai când CSM Support este setat la Disabled (Dezactivat).

  • Preferred Operating Mode
    Vă permite să selectați dacă să intrați în modul Easy sau Advanced după ce accesați BIOS Setup. Auto intră în modul BIOS unde a fost ultima dată. (Implicit: Auto)

Salvare și ieșire

Salvare și ieșire

  • Save & Exit Setup
    Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul BIOS Setup. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
  • Exit Without Saving
    Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din BIOS Setup fără a salva modificările efectuate în BIOS Setup în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
  • Load Optimized Defaults
    Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
  • Boot Override
    Vă permite să selectați un dispozitiv pentru a boota imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va boota de pe acel dispozitiv.
  • Save Profles
    Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare.
  • Load Profles
    Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăile de cap ale reconfigurării setărilor BIOS-ului. Mai întâi, selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

RAID 0 RAID 1 RAID 10
Numărul minim de hard disk-uri ≥2 2 4
Capacitatea matricei Numărul de hard disk-uri *
Dimensiunea celui mai mic disk 		Dimensiunea celui mai mic disk (Numărul de hard disk-uri/2) *
Dimensiunea celui mai mic disk
Toleranță la erori Nu Da Da

Înainte de a începe, vă rugăm să pregătiți următoarele elemente:

  • Cel puțin două hard disk-uri SATA sau SSD-uri. (Notă) (Pentru a asigura o performanță optimă, se recomandă să utilizați două hard disk-uri cu model și capacitate identice).
  • Disc de instalare Windows.
  • Un computer conectat la internet.
  • O unitate flash USB.

Configurarea controlerului SATA integrat

  1. Instalarea hard disk-urilor SATA în computerul dvs.
    Instalați hard disk-urile/SSD-urile în conectorii SATA/M.2 de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.
  2. Configurarea modului controlerului SATA în BIOS Setup
    Asigurați-vă că configurați corect modul controlerului SATA în BIOS Setup.
    Pași:
    Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Settings\IO Ports, setați SATA Configuration\SATA Mode la RAID. Apoi salvați setările și reporniți computerul. (Dacă doriți să utilizați SSD-uri NVMe PCIe pentru a configura RAID, asigurați-vă că setați NVMe RAID mode la Enabled.)
    informații Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale ale meniului BIOS Setup pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS-ului.
  3. Configurare RAID UEFI
    Pași:
    1. În BIOS Setup, accesați Boot și setați CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
    2. După repornirea sistemului, intrați din nou în BIOS Setup. Apoi accesați submeniul Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. În ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
    4. În ecranul Select Physical Disks, selectați hard disk-urile care vor fi incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a trece la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Select CacheTagSize, Read Cache Policy și Write Cache Policy.
    5. Treceți la Create Array și apăsați <Enter> pentru a începe.
    6. După finalizare, veți fi readus la ecranul Array Management. Sub ManageArray Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.

(Notă) Vă rugăm să rețineți că un SSD M.2 PCIe nu poate fi utilizat pentru a crea un set RAID cu un hard disk SATA.

Instalați driverul RAID și sistemul de operare

Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul RAID, nu trebuie să instalați un driver RAID separat în timpul procesului de instalare Windows. După ce sistemul de operare este instalat, vă recomandăm să instalați toate driverele necesare din GIGABYTE APP Center pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver RAID suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:

  1. Accesați site-ul web GIGABYTE, navigați la pagina web a modelului plăcii de bază, descărcați fișierul AMD RAID Preinstall Driver de pe pagina Support\Download\SATA RAID/AHCI, dezarhivați fișierul și copiați fișierele pe unitatea flash USB.
  2. Porniți de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care vă solicită să încărcați driverul, selectați Browse (Răsfoire).
  3. Introduceți unitatea flash USB și apoi navigați la locația driverului. Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

După ce instalați sistemul de operare, va apărea o casetă de dialog în colțul din dreapta jos al desktopului care vă întreabă dacă doriți să descărcați și să instalați driverele și aplicațiile GIGABYTE prin APP Center. Faceți clic pe Install (Instalare) pentru a continua cu instalarea. (În BIOS Setup, asigurați-vă că Advanced\APP Center Download & Install Confguration\ APP Center Download & Install este setat la Enabled.)

Când apare caseta de dialog Acord de licență pentru utilizatorul final, apăsați <Accept> pentru a instala APP Center. Pe ecranul APP Center, selectați driverele și aplicațiile pe care doriți să le instalați și faceți clic pe Install (Instalare).

informații Înainte de instalare, asigurați-vă că sistemul este conectat la internet.
Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre depanare.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresă: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistență tehnică și non-tehnică (vânzări/marketing): https://esupport.gigabyte.com
Adresă WEB (engleză): https://www.gigabyte.com
Adresă WEB (chineză): https://www.gigabyte.com/tw

  • GIGABYTE eSupport
    Pentru a trimite o întrebare tehnică sau non-tehnică (vânzări/marketing), vă rugăm să accesați:
    https://esupport.gigabyte.com

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual GIGABYTE A520I AC

Limbi disponibile

Manuale conexe pentru Gigabyte A520I AC

Cuprins
