GIGABYTE A520I AC kasutusjuhend

Emaplaadi versiooni tuvastamine

Emaplaadi versiooninumber näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Enne emaplaadi BIOS-i, draiverite uuendamist või tehnilise teabe otsimist kontrollige oma emaplaadi versiooni.
Näide:

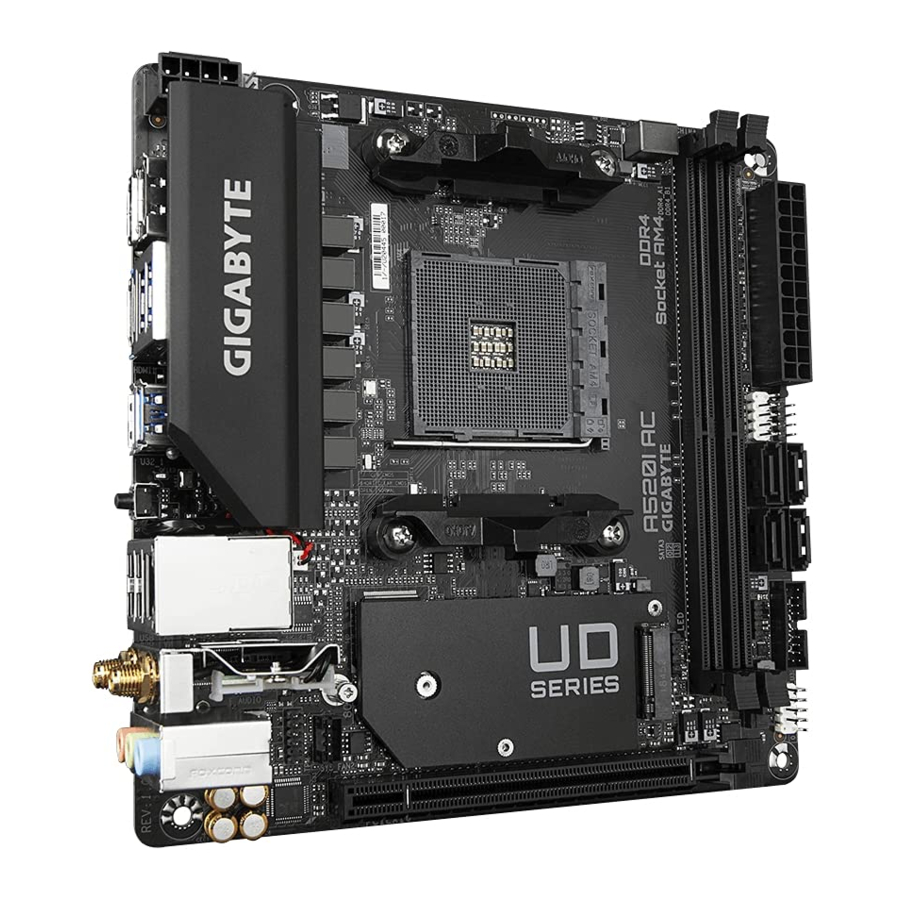

A520I AC emaplaadi paigutus

Riistvara paigaldamine

Paigaldamisel arvestatavad ohutusnõuded

Emaplaat sisaldab mitmeid õrnu elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

• Enne paigaldamist veenduge, et korpus sobib emaplaadile.
• Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumber) kleebist või garantiikleebist, mille on väljastanud teie edasimüüja. Need kleebised on vajalikud garantii kinnitamiseks.
• Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, tõmmates toitejuhtme pistikupesast välja.
• Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, siis veenduge, et need on tihedalt ja kindlalt ühendatud.
• Emaplaadiga ringi käies vältige metallist ühenduskohtade või pistikute puudutamist.
• Parim on kanda elektrostaatilise lahenduse (ESD) käepaela elektrooniliste komponentide, näiteks emaplaadi, CPU või mälu käsitlemisel. Kui teil pole ESD käepaela, hoidke oma käed kuivad ja puudutage esmalt metalleset, et staatilist elektrit eemaldada.
• Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilise varjestusega konteinerisse.
• Enne toitejuhtme ühendamist või emaplaadist lahtiühendamist veenduge, et toiteallikas on välja lülitatud.
• Enne toite sisselülitamist veenduge, et toiteallika pinge on seatud vastavalt kohalikule pingestandardile.
• Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
• Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
• Veenduge, et emaplaadil või arvutikorpuses ei oleks üleliigseid kruvisid ega metallkomponente.
• Ärge asetage arvutisüsteemi ebatasasele pinnale.
• Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
• Arvuti toite sisselülitamine paigaldamise ajal võib põhjustada süsteemikomponentide kahjustusi ja ka kasutaja füüsilist kahju.
• Kui te pole mõnes paigaldusetapis kindel või teil on tootega seoses probleeme, pidage nõu sertifitseeritud arvutitehnikuga.
• Kui kasutate adapterit, toite pikendusjuhet või pikenduspesa, pidage kindlasti nõu selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

CPU	AMD Socket AM4, tugi: AMD Ryzen ™ 5000 seeria protsessorid/ AMD Ryzen ™ 5000 G-seeria protsessorid/ AMD Ryzen ™ 4000 G-seeria protsessorid/ AMD Ryzen ™ 3000 seeria protsessorid (Uusima CPU toe loendi leiate GIGABYTE'i veebisaidilt.)
Kiibistik	AMD A520
Mälu	2 x DDR4 DIMM pesa, mis toetavad kuni 64 GB (32 GB ühe DIMM-i maht) süsteemimälu DDR4 3200/2933/2667/2400/2133 MT/s mälumoodulite tugi Kahe kanaliga mäluarhitektuur ECC Un-buffered DIMM 1Rx8/2Rx8 mälumoodulite tugi (töötavad mitte-ECC režiimis) Mitte-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 mälumoodulite tugi Extreme Memory Profile (XMP) mälumoodulite tugi (Uusimate toetatud mälukiiruste ja mälumoodulite kohta vaadake GIGABYTE'i veebisaiti.)
Integreeritud graafika	Integreeritud AMD Ryzen ™ 5000 G-seeria/4000 G-seeria protsessoritesse: x DisplayPort port, toetab maksimaalset eraldusvõimet 5120x2880@60 Hz * DisplayPort 1.4 versiooni, HDCP 2.3 ja HDR-i tugi. x HDMI porti, toetavad maksimaalset eraldusvõimet 4096x2160@60 Hz * HDMI 2.1 versiooni, HDCP 2.3 ja HDR-i tugi. Tugi kuni 3 ekraanile samaaegselt Maksimaalne jagatud mälu 16 GB
Heli	Realtek® audio CODEC Kõrglahutusega heli 2/4/5.1/7.1-kanal * Helitarkvara abil saate muuta helipesa funktsionaalsust. 7.1-kanalilise heli konfigureerimiseks avage heliseadete jaoks helitarkvara.
LAN	Realtek® GbE LAN kiip (1 Gbps/100 Mbps/10 Mbps)
Traadita side moodul	Intel® Wi-Fi AC 3168 (PCB rev. 1.0/1.2/1.3 jaoks)/ Intel® Wi-Fi AC 9260 (PCB rev. 1.1 jaoks)/ Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (PCB rev. 1.4 jaoks) WIFI 802.11a/b/g/n/ac, toetab 2,4/5 GHz Dual-Band BLUETOOTH 4.2 11ac traadita standardi tugi ja kuni 433 Mbps andmeedastuskiirus * Tegelik andmeedastuskiirus võib varieeruda sõltuvalt keskkonnast ja seadmetest.
Laienduspesad	Integreeritud CPU-sse: 1 x PCI Express x16 pesa, toetab PCIe 3.0 ja töötab kiirusel x16
Salvestusliides	Integreeritud CPU-sse: 1 x M.2 pistik (Socket 3, M key, tüüp 2260/2280 SATA ja PCIe 3.0 x4/ x2 SSD tugi) Kiibistik: 4 x SATA 6Gb/s pistikut RAID 0, RAID 1 ja RAID 10 tugi
USB	Integreeritud CPU-sse: 4 x USB 3.2 Gen 1 porti tagapaneelil Kiibistik: 2 x USB 3.2 Gen 1 porti on saadaval sisemise USB päise kaudu 4 x USB 2.0/1.1 porti (2 porti tagapaneelil, 2 porti on saadaval sisemise USB päise kaudu)
Sisemised pistikud	1 1 x 24-kontaktiline ATX peamine toitepistik 1 x 8-kontaktiline ATX 12V toitepistik 1 x CPU ventilaatori päis 2 x süsteemiventilaatori päised 1 x adresseeritav LED-riba päis 1 x RGB LED-riba päis 1 x M.2 Socket 3 pistik 4 x SATA 6Gb/s pistikut 1 x esipaneeli päis 1 x esipaneeli helipesa 1 x kõlari päis 1 x USB 3.2 Gen 1 päis 1 x USB 2.0/1.1 päis 1 x Trusted Platform Module (TPM) päis (2x6 kontaktiga, ainult GC-TPM2.0_S mooduli jaoks) 1 x jadapordi päis 1 x Clear CMOS jumper
Tagapaneeli pistikud	1 1 x DisplayPort 2 x HDMI porti 4 x USB 3.2 Gen 1 porti 2 x USB 2.0/1.1 porti 1 x Q-Flash Plus nupp 1 x RJ-45 port 2 x SMA antennipistikut (1T1R) 3 x helipesa
I/O kontroller	iTE® I/O kontrolleri kiip
Riistvara monitor	Pinge tuvastamine Temperatuuri tuvastamine Ventilaatori kiiruse tuvastamine Ülekuumenemise hoiatus Ventilaatori rikke hoiatus Ventilaatori kiiruse juhtimine * Ventilaatori kiiruse juhtimise funktsiooni tugi sõltub installitud ventilaatorist.
BIOS	1 x 128 Mbit välk Litsentsitud AMI UEFI BIOS-e kasutamine PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikaalsed funktsioonid	APP Centeri tugi * APP Centeri saadaolevad rakendused võivad erineda olenevalt emaplaadi mudelist. Iga rakenduse toetatud funktsioonid võivad samuti erineda olenevalt emaplaadi spetsifikatsioonidest. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Q-Flash tugi Q-Flash Plus tugi Xpress Install tugi
Kaasasolev tarkvara	Norton® Internet Security (OEM-versioon) LAN ribalaiuse haldustarkvara
Operatsioonisüsteem	Windows 11 64-bitine tugi Windows 10 64-bitine tugi
Vormitegur	Mini-ITX vormitegur; 17,0cm x 17,0cm

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma eelneva teatamiseta.
CPU, mälumoodulite, SSD-de ja M.2 seadmete tugiloendite jaoks külastage GIGABYTE'i veebisaiti.

Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi lehte SERVICE/SUPPORT\Utility.

CPU paigaldamine

Enne CPU paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab CPU-d.
  (Uusima CPU toe loendi leiate GIGABYTE'i veebisaidilt.)
• Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Leidke CPU esimene kontakt. CPU-d ei saa sisestada, kui see on valesti orienteeritud.
• Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
• Ärge lülitage arvutit sisse, kui CPU jahutit pole paigaldatud, vastasel juhul võib CPU üle kuumeneda ja kahjustuda.
• Seadke CPU hosti sagedus vastavalt CPU spetsifikatsioonidele. Süsteemibussi sagedust ei ole soovitatav seada üle riistvara spetsifikatsioonide, kuna see ei vasta perifeeriaseadmete standardnõuetele. Kui soovite seada sagedust üle standardspetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.

CPU paigaldamine
Tõstke CPU pesa lukustushoob täielikult üles. Leidke CPU pesa ja CPU esimene kontakt (tähistatud väikese kolmnurgaga). Kui CPU on oma pesasse paigutatud, asetage üks sõrm CPU keskele, langetades lukustushooba ja lukustades selle täielikult lukustatud asendisse.

Ärge suruge CPU-d CPU pessa enne, kui CPU pesa lukustushoob on üles tõstetud, vastasel juhul võivad CPU ja CPU pesa kahjustuda.

Mälu paigaldamine

Enne mälu paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, brändi, kiirusega ja kiipidega mälu. (Uusimate toetatud mälukiiruste ja mälumoodulite kohta vaadake GIGABYTE'i veebisaiti.)
• Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahekanalilise mälu konfiguratsioon
Sellel emaplaadil on kaks mälupesa ja see toetab kahekanalilist tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahekanalilise mälurežiimi lubamine kahekordistab algse mälulaiuse.
Kaks mälupesa on jagatud kaheks kanaliks ja igal kanalil on üks mälupesa järgmiselt:

• Kanal A: DDR4_A1
• Kanal B: DDR4_B1

CPU piirangute tõttu lugege enne mälu paigaldamist kahekanalilises režiimis läbi järgmised juhised.

1. Kahekanalilist režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
2. Kahekanalilise režiimi lubamisel kahe mälumooduliga on soovitatav kasutada sama mahutavusega, brändi, kiirusega ja kiipidega mälu.

Riistvara paigaldamise üksikasju vaadake GIGABYTE'i veebisaidilt.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi oma laienduskaardiga kaasas olnud juhend.
• Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli ühendused

1. DisplayPort ^{(Märkus 1)}
   DisplayPort tagab kõrge kvaliteediga digitaalse pildi ja heli, toetades kahesuunalist heli edastamist. DisplayPort toetab nii DPCP kui ka HDCP 2.3 sisukaitse mehhanisme. See pakub täiustatud visuaale, toetades Rec. 2020 (lai värvigamma) ja kõrge dünaamilise ulatusega (HDR) Blu-ray UHD taasesitust. Saate seda porti kasutada oma DisplayPorti toega monitori ühendamiseks. Märkus: DisplayPorti tehnoloogia toetab maksimaalset eraldusvõimet 5120x2880@60 Hz, kuid tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist.
2. HDMI-port ^{(Märkus 1)}

   HDMI-port ühildub HDCP2.3-ga ning toetab DolbyTrueHD ja DTS HD Master Audio formaate. See toetab ka kuni 192 KHz/24 bit 7.1-kanalilist LPCM-heli väljundit. Saate seda porti kasutada oma HDMI-toega monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@60 Hz, kuid tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist.

   • Kolmekordse kuvari seadistamiseks peate esmalt installima emaplaadi draiverid operatsioonisüsteemi.
   • Pärast DisplayPort/HDMI seadme installimist seadke kindlasti vaikeheli taasesitusseade DisplayPort/HDMI-ks. (Üksuse nimi võib olenevalt teie operatsioonisüsteemist erineda.)
3. USB 3.2 Gen 1 port
   USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
4. USB 3.2 Gen 1 port (Q-Flash Plus port)
   USB-port toetab USB 3.2 Gen 1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks. Enne Q-Flash Plusi ^{(Märkus 2)} kasutamist veenduge, et sisestate kõigepealt USB-mälupulga sellesse porti.

   • Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage esmalt kaabel oma seadmest ja seejärel emaplaadilt.
   • Kaabli eemaldamisel tõmmake seda pistikust otse välja. Ärge õõtsutage seda küljelt küljele, et vältida kaabli pistiku sees elektrilühist.
5. Q-Flash Plus nupp ^{(Märkus 2)}
   Q-Flash Plus võimaldab teil BIOS-i värskendada, kui teie süsteem on välja lülitatud (S5 väljalülitamise olek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see Q-Flash Plus porti ning seejärel saate BIOS-i automaatselt vilkuma panna, vajutades lihtsalt Q-Flash Plus nuppu. QFLED vilgub, kui BIOS-i sobitamine ja vilkumise tegevused algavad, ning lakkab vilkumast, kui BIOS-i peamine vilkumine on lõppenud.
6. RJ-45 LAN-port
   Gigabit Etherneti LAN-port pakub Interneti-ühendust andmeedastuskiirusel kuni 1 Gbps. Järgnevalt kirjeldatakse LAN-pordi LED-ide olekuid.

   Kiiruse LED:

   Olek	Kirjeldus
   Oranž	1 Gbps andmeedastuskiirus
   Roheline	100 Mbps andmeedastuskiirus
   Väljas	10 Mbps andmeedastuskiirus

   Aktiivsuse LED:

   Olek	Kirjeldus
   Vilkuv	Toimub andmeedastus või -vastuvõtt
   Väljas	Andmeedastust ega -vastuvõttu ei toimu

7. USB 2.0/1.1 port
   USB-port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
8. SMA antennipistikud (1T1R)
   Kasutage seda pistikut antenni ühendamiseks.
   Pingutage antennid antennipistikute külge ja suunake seejärel antennid parema signaali vastuvõtu tagamiseks õigesti.
9. Line In/Rear Speaker Out (sinine)
   Line-in pesa. Kasutage seda helipistikut line-in seadmete jaoks, nagu optiline draiv, Walkman jne.
10. Line Out/Front Speaker Out (roheline)
    Line-out pesa.
11. Mic In/Center/Subwoofer Speaker Out (roosa)
    Mikrofoni pesa.
    Heliühenduste konfiguratsioonid:

    Pistik	Kõrvaklapid/ 2-kanaliline	4-kanaliline	5.1-kanaliline	7.1-kanaliline
    Line In/Rear Speaker Out		✓	✓	✓
    Line Out/Front Speaker Out	✓	✓	✓	✓
    Mic In/Center/Subwoofer Speaker Out			✓	✓
    Esipaneeli Line Out/Side Speaker Out				✓

    Heliühenduse funktsionaalsust saate muuta helitarkvara abil. 7.1-kanalilise heli konfigureerimiseks avage heliseadete jaoks helitarkvara.

Lisateavet helitarkvara konfigureerimise kohta leiate GIGABYTE'i veebisaidilt.

(Märkus 1) Ainult AMD Ryzen^™ 5000 G-seeria/4000 G-seeria protsessorite jaoks.
(Märkus 2) Q-Flash Plus funktsiooni lubamiseks külastage GIGABYTE'i veebisaidi "Unikaalsed funktsioonid" veebilehte.

Sisemised ühendused

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 0/1/2/3
8. M2A_CPU
9. F_PANEL
10. F_AUDIO
11. SPEAKER
12. F_U32
13. F_USB
14. COM
15. TPM
16. CLR_CMOS
17. BAT

Enne välisseadmete ühendamist lugege läbi järgmised juhised:

• Esmalt veenduge, et teie seadmed ühilduvad ühendustega, mida soovite ühendada.
• Enne seadmete paigaldamist lülitage kindlasti seadmed ja arvuti välja. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
• Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikuga ühendatud.

1/2). ATX_12V/ATX (2x4 12V toitepistik ja 2x12 peamine toitepistik)
Toitepistiku kasutamisega saab toiteallikas tarnida piisavalt stabiilset toidet kõigile emaplaadi komponentidele. Enne toitepistiku ühendamist veenduge, et toiteallikas on välja lülitatud ja kõik seadmed on õigesti paigaldatud. Toitepistikul on lollikindel disain. Ühendage toitekaabel toitepistikuga õiges suunas.
12 V toitepistik varustab peamiselt CPU-d toitega. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.
Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

ATX_12V:

Pin nr	Määratlus
1	GND (ainult 2x4-pin 12V jaoks)
2	GND (ainult 2x4-pin 12V jaoks)
3	GND
4	GND
5	+12V (ainult 2x4-pin 12V jaoks)
6	+12V (ainult 2x4-pin 12V jaoks)
7	+12V
8	+12V

ATX:

Pin nr	Määratlus
1	3,3 V
2	3,3 V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (ooterežiim +5V)
10	+12V
11	+12V (ainult 2x12-pin ATX jaoks)
12	3,3 V (ainult 2x12-pin ATX jaoks)
13	3,3 V
14	-12V
15	GND
16	PS_ON (pehme sisse/välja lülitamine)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (ainult 2x12-pin ATX jaoks)
24	GND (ainult 2x12-pin ATX jaoks)

3/4). CPU_FAN/SYS_FAN1/2 (ventilaatori ühenduspesad)
Kõik selle emaplaadi ventilaatori ühenduspesad on 4-pinised. Enamikul ventilaatori ühenduspesadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must ühendusjuhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator.

Pin nr	Määratlus
1	GND
2	Pinge kiiruse reguleerimine
3	Tajumine
4	PWM kiiruse reguleerimine

• Ühendage kindlasti ventilaatori kaablid ventilaatori ühenduspesadega, et vältida CPU ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada CPU kahjustusi või süsteemi hangumist.
• Need ventilaatori ühenduspesad ei ole konfiguratsiooni džemprite plokid. Ärge asetage ühenduspesadele džemprite korki.

5. D_LED (adresseeritav LED-riba ühenduspesa)
   Ühenduspesa saab kasutada standardse 5050 adresseeritava LED-riba ühendamiseks, mille maksimaalne võimsus on 5 A (5 V) ja maksimaalne LEDide arv on 1000.


   Pin nr	Määratlus
   1	V (5V)
   2	Andmed
   3	Pin puudub
   4	GND

   Ühendage oma adresseeritav LED-riba ühenduspesaga. LED-riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada adresseeritava LED-riba ühenduspesa piniga 1. Vale ühendus võib põhjustada LED-riba kahjustusi.

6. LED_C (RGB LED-riba ühenduspesa)
   Ühenduspesa saab kasutada standardse 5050 RGB LED-riba (12 V/G/R/B) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus on 2 m.


   Pin nr	Määratlus
   1	12V
   2	G
   3	R
   4	B

   Ühendage oma RGB LED-riba ühenduspesaga. LED-riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada selle ühenduspesa piniga 1 (12 V). Vale ühendus võib põhjustada LED-riba kahjustusi.
   LED-riba tulede sisse-/väljalülitamise kohta leiate teavet GIGABYTE'i veebisaidi veebilehelt "Unikaalsed funktsioonid".
   Enne seadmete paigaldamist lülitage kindlasti seadmed ja arvuti välja. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

7. SATA3 0/1/2/3 (SATA 6Gb/s pistikud)
   SATA pistikud vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA 1,5Gb/s standardiga. Iga SATA pistik toetab ühte SATA seadet. SATA pistikud toetavad RAID 0, RAID 1 ja RAID 10. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".


   Pin nr	Määratlus
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

8. M2A_CPU (M.2 pesa 3 pistik)
   M.2 pistik toetab M.2 SATA SSD-sid või M.2 PCIe SSD-sid ja toetab RAID-konfiguratsiooni. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks SATA kõvakettaga. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".

   M.2 SSD õigeks paigaldamiseks M.2 pistikusse järgige alltoodud samme.
   1. Kasutage kruvikeerajat, et lahti keerata kruvi jahutusradiaatoril ja seejärel eemaldage esmalt jahutusradiaator.
   2. Leidke paigaldatava M.2 SSD jaoks sobiv kinnitusauk ja seejärel pingutage kõigepealt vahetükk. Sisestage M.2 SSD M.2 pistikusse nurga all.
   3. Vajutage M.2 SSD alla ja kinnitage see kruviga. Pange jahutusradiaator tagasi ja kinnitage see algsesse auku.
      Valige paigaldatava M.2 SSD jaoks sobiv auk ja kinnitage kruvi ja vahetükk uuesti.
9. F_PANEL (esipaneeli ühenduspesa)
   Ühendage selle ühenduspesaga šassii toitelüliti, lähtestuslüliti ja süsteemi oleku indikaator vastavalt allpool toodud pinide ülesannetele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid pine.

   • PLED (toite LED):

     Süsteemi olek	LED
     S0	Sees
     S3/S4/S5	Väljas

     Ühendub šassii esipaneelil oleva toite oleku indikaatoriga. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on S3/S4 unerežiimis või välja lülitatud (S5).

   • PW (toitelüliti):
     Ühendub šassii esipaneelil oleva toitelülitiga. Toitelüliti abil saate konfigureerida süsteemi väljalülitamise viisi (lisateavet leiate peatükist "BIOS Setup", "Settings\Platform Power").
   • HD (kõvaketta aktiivsuse LED):
     Ühendub šassii esipaneelil oleva kõvaketta aktiivsuse LED-iga. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
   • RES (lähtestuslüliti):
     Ühendub šassii esipaneelil oleva lähtestuslülitiga. Kui arvuti hangub ja normaalne taaskäivitamine ei õnnestu, vajutage arvuti taaskäivitamiseks lähtestuslülitit.
   • NC: ühendus puudub.
     Esipaneeli disain võib šassiil olla erinev. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta aktiivsuse LED-ist jne. Kui ühendate šassii esipaneeli mooduli selle pesaga, veenduge, et juhtmete ja pinide ülesanded on õigesti sobitatud.
10. F_AUDIO (esipaneeli helipesa)
    Esipaneeli helipesa toetab kõrglahutusega heli (HD). Saate ühendada oma šassii esipaneeli helimooduli selle pesaga. Veenduge, et mooduli pistiku juhtmete ülesanded vastavad emaplaadi pesa pinide ülesannetele. Mooduli pistiku ja emaplaadi pesa vale ühendus muudab seadme töövõimetuks või kahjustab seda isegi.


    Pin nr	Definitsioon
    1	MIC L
    2	GND
    3	MIC R
    4	NC
    5	Kõrvaklapp R
    6	MIC tuvastamine
    7	SENSE_SEND
    8	Pini pole
    9	Kõrvaklapp L
    10	Kõrvaklappide tuvastamine

    Mõned šassiid pakuvad esipaneeli helimoodulit, millel on igal juhtmel eraldi pistikud, mitte üks pistik. Teabe saamiseks esipaneeli helimooduli ühendamise kohta, millel on erinevad juhtmete ülesanded, võtke ühendust šassii tootjaga.

11. SPEAKER (kõlari pesa)
    Ühendub šassii esipaneelil oleva kõlariga. Süsteem teatab süsteemi käivitamise olekust piiksukoodi väljastamisega. Kui süsteemi käivitamisel probleeme ei tuvastata, on kuulda ühte lühikest piiksu.


    Pin nr	Definitsioon
    1	VCC
    2	NC
    3	NC
    4	SPK-

12. F_U32 (USB 3.2 Gen 1 pesa)
    Pesa vastab USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonidele ning suudab pakkuda kahte USB-porti. Kahe USB 3.2 Gen 1 porti pakkuva valikulise 3,5" esipaneeli ostmiseks võtke ühendust kohaliku edasimüüjaga.


    Pin nr	Definitsioon
    1	VBUS
    2	SSRX1-
    3	SSRX1+
    4	GND
    5	SSTX1-
    6	SSTX1+
    7	GND
    8	D1-
    9	D1+
    10	NC
    11	D2+
    12	D2-
    13	GND
    14	SSTX2+
    15	SSTX2-
    16	GND
    17	SSRX2+
    18	SSRX2-
    19	VBUS
    20	Pini pole

13. F_USB1 (USB 2.0/1.1 pesa)
    Pesa vastab USB 2.0/1.1 spetsifikatsioonidele. Iga USB pesa suudab pakkuda kahte USB porti valikulise USB kronsteini kaudu. Valikulise USB kronsteini ostmiseks võtke ühendust kohaliku edasimüüjaga.


    Pin nr	Definitsioon
    1	Toide (5 V)
    2	Toide (5 V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	Pini pole
    10	NC

    Enne USB kronsteini paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB kronsteini kahjustamist.

14. COM (jadapordi pesa)
    COM pesa suudab pakkuda ühte jadaporti valikulise COM pordi kaabli kaudu. Valikulise COM pordi kaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.


    Pin nr	Definitsioon
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	Pini pole

15. TPM (Trusted Platform Module pesa)
    Saate ühendada selle pesaga TPM (Trusted Platform Module).


    Pin nr	Definitsioon
    1	LAD0
    2	VCC3
    3	LAD1
    4	Pini pole
    5	LAD2
    6	LCLK
    7	LAD3
    8	GND
    9	LFRAME
    10	NC
    11	SERIRQ
    12	LRESET

16. CLR_CMOS (Clear CMOS jumper)
    Kasutage seda jumperit BIOS-i konfiguratsiooni kustutamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks. CMOS-i väärtuste kustutamiseks kasutage mõne sekundi jooksul kahe pini puudutamiseks metalleset, näiteks kruvikeerajat.
    Avatud: normaalne
    Lühis: kustuta CMOS-i väärtused

    • Enne CMOS-i väärtuste kustutamist lülitage arvuti alati välja.
    • Pärast süsteemi taaskäivitamist minge tehaseseadete laadimiseks BIOS-i seadistusse (valige Load Optimized Defaults (Laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i seaded käsitsi (BIOS-i konfiguratsioonide kohta vt peatükki "BIOS Setup").
17. BAT (aku)
    Aku tagab toite CMOS-i väärtuste (nt BIOS-i konfiguratsioonid, kuupäev ja kellaaeg) säilitamiseks, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele või kui CMOS-i väärtused ei pruugi olla täpsed või võivad kaduma minna.
    CMOS-i väärtusi saate kustutada aku eemaldamisega:

    1. Lülitage arvuti välja ja eemaldage toitejuhe.
    2. Eemaldage aku kaabel aku kaabli pesast ja oodake üks minut.
    3. Ühendage aku kaabel.
    4. Ühendage toitejuhe ja taaskäivitage arvuti.

    Pin nr	Definitsioon
    1 (+)	RTC toide
    2 (-)	GND

    • Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
    • Vahetage aku samaväärse vastu. Kui aku asendatakse vale mudeliga, võib see teie seadmeid kahjustada.
    • Kui te ei suuda ise akut vahetada või pole akus kindel, võtke ühendust ostukoha või kohaliku edasimüüjaga.
    • Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

BIOS-i seadistamine

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil olevasse CMOS-i. Selle peamised funktsioonid hõlmavad süsteemi käivitamisel Power-On Self-Test (POST) läbiviimist, süsteemi parameetrite salvestamist ja operatsioonisüsteemi laadimist jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhilisi konfiguratsiooniseadeid või aktiveerida teatud süsteemi funktsioone.
Kui toide on välja lülitatud, annab emaplaadil olev aku CMOS-ile vajaliku toite, et hoida konfiguratsiooniväärtused CMOS-is.
BIOS-i seadistusprogrammile juurdepääsemiseks vajutage POST-i ajal <Delete> klahvi, kui toide on sisse lülitatud. BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või @BIOS utiliiti.

• Q-Flash võimaldab kasutajal kiiresti ja lihtsalt BIOS-i uuendada või varundada ilma operatsioonisüsteemi sisenemata.
• @BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ja uuendab BIOS-i.

  • Kuna BIOS-i vilkumine on potentsiaalselt riskantne, siis kui teil ei esine praeguse BIOS-i versiooni kasutamisel probleeme, on soovitatav BIOS-i mitte vilkuda. BIOS-i vilkumisel olge ettevaatlik. Puudulik BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
  • On soovitatav vaikeseadeid mitte muuta (kui te ei pea seda tegema), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete puudulik muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, proovige CMOS-i väärtused tühjendada ja lähtestada plaat vaikimisi väärtustele. (Vaadake selle peatüki jaotist "Laadi optimeeritud vaikesätted" või peatüki "Riistvara paigaldus" aku/CMOS-i tühjendamise džemprisse sissejuhatusi, et teada saada, kuidas CMOS-i väärtusi tühjendada.)

Käivituskuva

Arvuti käivitamisel ilmub järgmine käivituslogo.

On kaks erinevat BIOS-i režiimi, nagu allpool kirjeldatud, ja nende kahe režiimi vahel vahetamiseks saate kasutada klahvi <F2>. Lihtne režiim võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha optimaalse jõudluse saavutamiseks kohandusi. Lihtsas režiimis saate konfiguratsioonielementide vahel liikumiseks kasutada hiirt. Täpsem režiim pakub üksikasjalikke BIOS-i sätteid. Elementide vahel liikumiseks saate vajutada klaviatuuril olevat nooleklahvi ja alammenüüsse sisenemiseks vajutada <Enter>. Või saate hiirega valida soovitud elemendi.

• Kui süsteem ei ole tavapäraselt stabiilne, valige süsteemi vaikesätetele seadmiseks element LoadOptimizedDefaults.
• Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.

Peamenüü

Täpsema režiimi funktsiooniklahvid

<←><→>	Seadistusmenüü valimiseks liigutage valikuriba
<↑><↓>	Menüüs konfiguratsioonielemendi valimiseks liigutage valikuriba
<Enter>/Dubleeri klõps	Käsu käivitamine või menüüsse sisenemine
<+>/<Page Up>	Numbrilise väärtuse suurendamine või muudatuste tegemine
<->/<Page Down>	Numbrilise väärtuse vähendamine või muudatuste tegemine
<F1>	Funktsiooniklahvide kirjelduste kuvamine
<F2>	Lihtsa režiimi lülitamine
<F3>	Praeguste BIOS-i sätete salvestamine profiili
<F4>	BIOS-i sätete laadimine varem loodud profiilist
<F5>	Praeguste alammenüüde eelmiste BIOS-i sätete taastamine
<F6>	Smart Fan 5 kuva kuvamine
<F7>	Praeguste alammenüüde jaoks optimeeritud BIOS-i vaikesätete laadimine
<F8>	Q-Flash utiliidile juurdepääs
<F10>	Kõigi muudatuste salvestamine ja BIOS-i seadistusprogrammist väljumine
<F11>	Lemmikute alammenüüsse lülitamine
<F12>	Praeguse kuva jäädvustamine pildina ja selle salvestamine oma USB-draivi
<Insert>	Lemmikvaliku lisamine või eemaldamine
<Ctrl>+<S>	Teabe kuvamine installitud mälu kohta
<Esc>	Peamenüü: BIOS-i seadistusprogrammist väljumine Alammenüüd: praegusest alammenüüst väljumine

Lemmikud (F11)

Määrake oma sageli kasutatavad valikud lemmikuteks ja kasutage <F11> klahvi, et kiiresti lülituda lehele, kus asuvad kõik teie lemmikvalikud. Lemmikvaliku lisamiseks või eemaldamiseks minge selle algsele lehele ja vajutage valikul <Insert>. Valik on tähistatud tärniga, kui see on määratud "lemmikuks".

Tweaker

See, kas süsteem töötab stabiilselt teie tehtud ülekiirenduse/ülepinge seadetega, sõltub teie süsteemi üldistest konfiguratsioonidest. Ülekiirenduse/ülepinge vale tegemine võib põhjustada CPU, kiibistiku või mälu kahjustusi ja vähendada nende komponentide kasulikku eluiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil vaikeseadeid mitte muuta, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Seadete puudulik muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

• CPU Clock Control
  Võimaldab teil käsitsi seadistada CPU põhikella 1 MHz kaupa. (Vaikimisi: Auto)

  On väga soovitatav, et CPU sagedus oleks seatud vastavalt CPU spetsifikatsioonidele.
• Spread Spectrum Control
  Võimaldab või keelab CPU/PCIe Spread Spectrum. (Vaikimisi: Auto)

CPU täpsemad seaded

• Core Performance Boost ^(Märkus)
  Võimaldab teil määrata, kas lubada Core Performance Boost (CPB) tehnoloogia, CPU jõudluse suurendamise tehnoloogia. (Vaikimisi: Auto)
• SVM Mode
  Virtualiseerimistehnoloogiaga täiustatud virtualiseerimine võimaldab platvormil käitada mitut operatsioonisüsteemi ja rakendust sõltumatutes partitsioonides. Virtualiseerimisega saab üks arvutisüsteem toimida mitme virtuaalse süsteemina. (Vaikimisi: keelatud)
• AMD Cool&Quiet function
  • Lubatud
    Võimaldab AMD Cool'n'Quiet draiveril dünaamiliselt reguleerida CPU kella ja VID-i, et vähendada arvuti soojusvõimsust ja selle energiatarbimist. (Vaikimisi)
  • Keelatud
    Keelab selle funktsiooni.
• PPC Adjustment ^(Märkus)
  Võimaldab teil CPU PState'i parandada. (Vaikimisi: PState 0)
• Global C-state Control ^(Märkus)
  Võimaldab teil määrata, kas lubada CPU-l siseneda C-olekutesse. Kui see on lubatud, vähendatakse CPU tuuma sagedust süsteemi peatumise oleku ajal, et vähendada energiatarbimist. (Vaikimisi: Auto)
• Power Supply Idle Control ^{(Märkus 1)}
  Võimaldab või keelab paketi C6 oleku.
  • Typical Current Idle
    Keelab selle funktsiooni.
  • Low Current Idle
    Lubab selle funktsiooni.
  • Auto
    Võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi)
• CCD Control ^{(Märkus 1)}
  Määrab kasutatavate CCD-de arvu. (Vaikimisi: Auto)
• Downcore Control
  Võimaldab teil valida lubatavate CPU tuumade arvu (CPU tuumade arv võib CPU-ti erineda). (Vaikimisi: Auto)
• SMT Mode
  Võimaldab teil lubada või keelata CPU Simultaneous Multi-Threading tehnoloogia. (Vaikimisi: Auto)
• CPPC ^{(Märkus 1)}
  Võimaldab või keelab CPPC funktsiooni. (Vaikimisi: Auto)
• CPPC Preferred Cores ^{(Märkus 1)}
  Võimaldab või keelab CPPC Preferred Cores funktsiooni. (Vaikimisi: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Märkus 2)}
  Võimaldab BIOS-il lugeda XMP-mälu mooduli(te) SPD-andmeid, et suurendada mälu jõudlust, kui see on lubatud.
  • Keelatud
    Keelab selle funktsiooni. (Vaikimisi)
  • Profile1
    Kasutab Profile 1 sätteid.
  • Profile2 ^{(Märkus 2)}
    Kasutab Profile 2 sätteid.
• XMP High Frequency Support ^{(Märkus 2)}
  Võimaldab teil valida kõrgsagedusliku mälu ühilduvustaseme. See element on konfigureeritav ainult siis, kui Extreme Memory Profle (X.M.P.) on seatud väärtusele Profle1 või Profle2. (Vaikimisi: Auto)
• System Memory Multiplier
  Võimaldab teil määrata süsteemimälu korrutaja. Auto määrab mälu korrutaja vastavalt mälu SPD-andmetele. (Vaikimisi: Auto)

Täpsemad mälu sätted

Mälu alajaotused

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Need jaotised pakuvad mälu ajastuse sätteid. Märkus: Teie süsteem võib muutuda ebastabiilseks või ei pruugi käivituda pärast mälu ajastuse muudatusi. Kui see juhtub, lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikesätted või tühjendades CMOS-i väärtused.

SPD Info

Kuvab teavet installitud mälu kohta.

• CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
  Need elemendid võimaldavad teil reguleerida CPU Vcore'i ja mälu pingeid.

CPU/VRM sätted

See alammenüü võimaldab teil konfigureerida koormusjoone kalibreerimise taset.

(Märkus) See element on olemas ainult siis, kui installite protsessori, mis toetab seda funktsiooni.
(Märkus 1) See element on olemas ainult siis, kui installite protsessori, mis toetab seda funktsiooni.
(Märkus 2) See element on olemas ainult siis, kui installite protsessori ja mälumooduli, mis toetavad seda funktsiooni.

Seaded

Platvormi toide

• AC BACK
  Määrab süsteemi oleku pärast vahelduvvoolu katkemist.
  • Memory (Mälu)
    Süsteem taastub vahelduvvoolu taastumisel oma viimasele teadaolevale ärkveloleku olekule.
  • Always On (Alati sees)
    Süsteem lülitatakse vahelduvvoolu taastumisel sisse.
  • Always Off (Alati väljas)
    Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi)
• ErP
  Määrab, kas süsteem peaks S5 (väljalülitatud) olekus tarbima võimalikult vähe energiat. (Vaikimisi: keelatud) Märkus: kui see üksus on seatud olekusse Enabled (Lubatud), muutub funktsioon fResume by Alarm kättesaamatuks.
• Soft-Off by PWR-BTTN
  Konfigureerib arvuti väljalülitamise viisi MS-DOS režiimis, kasutades toitenuppu.
  • Instant-Off (Kohene väljalülitus)
    Vajutage toitenuppu ja süsteem lülitatakse kohe välja. (Vaikimisi)
  • Delay 4 Sec. (Viivitus 4 sek)
    Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.
• Power Loading
  Lubab või keelab koormuselemendi. Kui toiteallikas on väikese koormuse all, aktiveerub isekaitsesüsteem, mis põhjustab selle väljalülitumise või rikke. Kui see juhtub, seadke see olekusse Enabled (Lubatud). Auto (Automaatne) laseb BIOS-il selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
• Resume by Alarm
  Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: keelatud)
  Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:
  • Wake up day (Äratuse päev): lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
  • Wake up hour/minute/second (Äratuse tund/minut/sekund): määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.

Märkus: selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.

• Wake on LAN
  Lubab või keelab äratamise LAN-i kaudu funktsiooni. (Vaikimisi: lubatud)
• High Precision Event Timer
  Lubab või keelab operatsioonisüsteemis High Precision Event Timer (HPET). (Vaikimisi: lubatud)
• CEC 2019 Ready
  Võimaldab teil valida, kas lubada süsteemil reguleerida energiatarbimist, kui see on väljalülitatud, jõudeolekus või ooterežiimis, et vastata CEC (California Energy Commission) 2019 standarditele. (Vaikimisi: keelatud)

IO pordid

• Initial Display Output
  Määrab monitori esimese käivitamise installitud PCI Express graafikakaardilt või emaplaadi graafikakaardilt.
  • IGD Video ^(Märkus)
    Määrab emaplaadi graafika esimeseks kuvariks.
  • PCIe 1 Slot
    Määrab graafikakaardi PCIEX16 pesas esimeseks kuvariks. (Vaikimisi)
• Integrated Graphics ^(Märkus)
  Lubab või keelab emaplaadi graafika funktsiooni.
  • Auto
    BIOS lubab või keelab automaatselt emaplaadi graafika sõltuvalt installitud graafikakaardist.(Vaikimisi)
  • Forces
    Lubab emaplaadi graafika.
  • Disabled
    Keelab emaplaadi graafika.
• UMA Mode ^(Märkus)
  Määrake UMA režiim.
  • Auto
    Laseb BIOS-il selle seade automaatselt konfigureerida. (Vaikimisi)
  • UMA Specified
    Määrab UMA puhvri suuruse.
  • UMA Auto
    Määrab ekraani eraldusvõime.
  • UMA Game Optimized
    Reguleerib puhvri suurust vastavalt süsteemi kogumälu suurusele.

See üksus on konfigureeritav ainult siis, kui Integrated Graphics (Integreeritud graafika) on seatud olekusse Forces (Sunnib).

• UMA Frame Buffer Size ^(Märkus)
  Puhvri suurus on süsteemimälu kogusumma, mis on eraldatud ainult emaplaadi graafikakontrollerile. Näiteks MS-DOS kasutab kuvariks ainult seda mälu. Valikud on: Auto (vaikimisi), 64M~2G.
  See üksus on konfigureeritav ainult siis, kui UMA Mode (UMA režiim) on seatud olekusse UMA Specified (UMA määratud).
• Display Resolution ^(Märkus)
  Võimaldab teil määrata ekraani eraldusvõime. Valikud on: Auto (vaikimisi), 1920x1080 ja alla selle, 2560x1600, 3840x2160. See üksus on konfigureeritav ainult siis, kui UMA Mode (UMA režiim) on seatud olekusse UMA Auto (UMA automaatne).
• HD Audio Controller
  Lubab või keelab emaplaadi helifunktsiooni. (Vaikimisi: lubatud)
  Kui soovite emaplaadi heli kasutamise asemel installida kolmanda osapoole lisandmooduli helikaardi, seadke see üksus olekusse Disabled (Keelatud).
• PCIEX16 Bifurcation
  Võimaldab teil määrata, kuidas PCIEX16 pesa ribalaius jagatakse. Valikud: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 ^(Märkus). (Vaikimisi: Auto)
• Above 4G Decoding
  Lubab või keelab 64-bitistel seadmetel dekodeerimise üle 4 GB aadressiruumi (ainult siis, kui teie süsteem toetab 64-bitist PCI dekodeerimist). Seadke olekusse Enabled (Lubatud), kui on installitud rohkem kui üks täiustatud graafikakaart ja nende draivereid ei saa operatsioonisüsteemi sisenedes käivitada (piiratud 4 GB mäluaadressiruumi tõttu). (Vaikimisi: keelatud)
• Onboard LAN Controller
  Lubab või keelab emaplaadi LAN-funktsiooni. (Vaikimisi: lubatud)
  Kui soovite emaplaadi LAN-i kasutamise asemel installida kolmanda osapoole lisandmooduli võrgukaardi, seadke see üksus olekusse Disabled (Keelatud).

(Märkus) See üksus on saadaval ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Super IO konfigureerimine

• Serial Port 1
  Lubab või keelab emaplaadi järjestikpordi. (Vaikimisi: lubatud)

USB konfigureerimine

• Legacy USB Support
  Võimaldab kasutada USB klaviatuuri/hiirt MS-DOS-is. (Vaikimisi: lubatud)
• XHCI Hand-off
  Määrab, kas lubada XHCI Hand-off funktsiooni operatsioonisüsteemi jaoks, millel puudub XHCI Hand-off tugi. (Vaikimisi: lubatud)
• USB Mass Storage Driver Support
  Lubab või keelab USB-mäluseadmete toe. (Vaikimisi: lubatud)
• Port 60/64 Emulation
  Lubab või keelab I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB klaviatuuride/hiirte täieliku pärandtugi jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB seadmeid. (Vaikimisi: keelatud)
• Mass Storage Devices
  Kuvab ühendatud USB-mäluseadmete loendi. See üksus kuvatakse ainult siis, kui USB-mäluseade on installitud.

Rakendusekeskuse allalaadimise ja installimise konfigureerimine

• APP Center Download & Install
  Võimaldab teil määrata, kas GIGABYTE APP Center laaditakse automaatselt alla ja installitakse pärast operatsioonisüsteemi sisenemist. Enne APP Center installimist veenduge, et süsteem on ühendatud Internetti. (Vaikimisi: lubatud)

NVMe konfigureerimine

Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.

SATA konfigureerimine

• SATA Mode
  Lubab või keelab RAID kiibistikku integreeritud SATA-kontrollerite jaoks või konfigureerib SATA-kontrollerid AHCI režiimi.
  • RAID
    Lubab SATA-kontrolleri jaoks RAID.
  • AHCI
    Konfigureerib SATA-kontrollerid AHCI režiimi. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)
• NVMe RAID mode
  Võimaldab teil määrata, kas kasutada M.2 NVMe PCIe SSD-sid RAID konfigureerimiseks. (Vaikimisi: keelatud)
• Chipset SATA Port Enable
  Lubab või keelab integreeritud SATA-kontrollerid. (Vaikimisi: lubatud)
• Chipset SATA Port 0/1/2/3
  Kuvab ühendatud SATA-seadme(te) teabe.

Võrgupinu konfigureerimine

• Network Stack
  Keelab või lubab käivitamise võrgust, et installida GPT-vormingus opsüsteem, näiteks opsüsteemi installimine Windows Deployment Services serverist. (Vaikimisi: keelatud)
• IPv4 PXE Support
  Lubab või keelab IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• IPv4 HTTP Support
  Lubab või keelab HTTP käivitamise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• IPv6 PXE Support
  Lubab või keelab IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• IPv6 HTTP Support
  Lubab või keelab HTTP käivitamise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud.
• PXE boot wait time
  Võimaldab teil konfigureerida, kui kaua oodata, enne kui saate PXE käivitamise katkestamiseks vajutada <Esc>. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud. (Vaikimisi: 0)
• Media detect count
  Võimaldab teil määrata, mitu korda kontrollida meedia olemasolu. See üksus on konfigureeritav ainult siis, kui Network Stack (Võrgupinu) on lubatud. (Vaikimisi: 1)

Realtek PCIe GBE perekonna kontroller

See alammenüü pakub teavet LAN-i konfigureerimise ja sellega seotud konfigureerimisvalikute kohta.

Muu

• LEDs in System Power On State
  Võimaldab teil lubada või keelata emaplaadi LED-valgustuse, kui süsteem on sisse lülitatud.
  • Off (Väljas)
    Keelab valitud valgustusrežiimi, kui süsteem on sisse lülitatud.
  • On (Sees)
    Lubab valitud valgustusrežiimi, kui süsteem on sisse lülitatud. (Vaikimisi)
• LEDs in Sleep, Hibernation, and Soft Off States
  Võimaldab teil määrata emaplaadi LED-ide valgustusrežiimi süsteemi S3/S4/S5 olekus.
  See üksus on konfigureeritav, kui LEDs in System Power On State (LED-id süsteemi sisselülitatud olekus) on seatud olekusse On (Sees).
  • Off (Väljas)
    Keelab valitud valgustusrežiimi, kui süsteem lülitub S3/S4/S5 olekusse. (Vaikimisi)
  • On (Sees)
    Lubab valitud valgustusrežiimi, kui süsteem lülitub S3/S4/S5 olekusse.
• PCIe Slot Configuration
  Võimaldab teil määrata PCI Express pesade töörežiimi Gen 1, Gen 2 või Gen 3. Tegelik töörežiim sõltub iga pesa riistvaraspetsifikatsioonist. Auto (Automaatne) laseb BIOS-il selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
• 3DMark01 Enhancement
  Võimaldab teil määrata, kas täiustada mõnda pärandsuutlikkuse võrdlusnäitajat. (Vaikimisi: keelatud)
• IOMMU
  Lubab või keelab AMD IOMMU toe. (Vaikimisi: Auto)
• AMD CPU fTPM
  Lubab või keelab AMD CPU-sse integreeritud TPM 2.0 funktsiooni. (Vaikimisi: keelatud)

Usaldusväärne andmetöötlus

Lubab või keelab Trusted Platform Module (TPM).

AMD CBS

See alammenüü pakub AMD CBS-iga seotud konfigureerimisvalikuid.

Arvuti seisund

• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Kuvab süsteemi praegused pinged.

Smart Fan 5

• Monitor
  Võimaldab teil valida jälgitava sihtmärgi ja teha täiendavaid muudatusi. (Vaikimisi: CPU FAN)
• Fan Speed Control
  Võimaldab teil määrata, kas lubada ventilaatori kiiruse reguleerimise funktsioon ja reguleerida ventilaatori kiirust.
  • Normal
    Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Ventilaatori kiirust saate reguleerida System Information Viewer abil vastavalt oma süsteeminõuetele. (Vaikimisi)
  • Silent
    Võimaldab ventilaatoril töötada aeglastel kiirustel.
  • Manual
    Võimaldab teil ventilaatori kiirust kõvergraafikus juhtida.
  • Full Speed
    Võimaldab ventilaatoril töötada täiskiirusel.
• Fan Control Use Temperature Input
  Võimaldab teil valida ventilaatori kiiruse reguleerimise temperatuuri.
• Temperature Interval
  Võimaldab teil valida ventilaatori kiiruse muutmise temperatuurivahemiku.
• Fan Control Mode
  • Auto
    Laseb BIOS-il automaatselt tuvastada installitud ventilaatori tüübi ja määrata optimaalse juhtimisrežiimi. (Vaikimisi)
  • Voltage
    Pinge režiimi on soovitatav kasutada 3-kontaktilise ventilaatori jaoks.
  • PWM
    PWM režiimi on soovitatav kasutada 4-kontaktilise ventilaatori jaoks.
• Fan Stop
  Lubab või keelab ventilaatori seiskamise funktsiooni. Temperatuuripiiri saate määrata temperatuurikõvera abil. Ventilaator seiskub, kui temperatuur on piirist madalam. (Vaikimisi: keelatud)
• Temperature
  Kuvab valitud sihtala praeguse temperatuuri.
• Fan Speed
  Kuvab praeguseid ventilaatori kiirusi.
• Temperature Warning
  Määrab temperatuuri hoiatuse lävendi. Kui temperatuur ületab lävendi, annab BIOS hoiatussignaali. Valikud on: Disabled (keelatud) (vaikimisi), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
• Fan Fail Warning
  Võimaldab süsteemil anda hoiatussignaali, kui ventilaator pole ühendatud või rikki läinud. Kontrollige ventilaatori seisukorda või ventilaatori ühendust, kui see juhtub. (Vaikimisi: keelatud)

Süsteemiinfo

See jaotis pakub teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Saate valida ka BIOS-i kasutatava vaikekeele ja määrata käsitsi süsteemi aja.

• System Language (Süsteemikeel)
  Valib BIOS-i kasutatava vaikekeele.
• System Date (Süsteemi kuupäev)
  Määrab süsteemi kuupäeva. Kuupäeva vorming on nädal (ainult lugemiseks), kuu, kuupäev ja aasta. Kasutage <Enter>, et vahetada kuu, kuupäeva ja aasta väljade vahel ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
• System Time (Süsteemi aeg)
  Määrab süsteemi aja. Aja vorming on tund, minut ja sekund. Näiteks 13:00 on 13:00:00. Kasutage <Enter>, et vahetada tunni, minuti ja sekundi väljade vahel ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
• Access Level (Juurdepääsu tase)
  Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikeväärtusena Administrator (Administraator).) Administraatori tasemel saate muuta kõiki BIOS-i sätteid; kasutaja tasemel saate muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki.

Ühendatud seadmete info

Kuvab teavet teie SATA, PCI Express ja M.2 seadmete kohta, kui need on installitud.

Q-Flash

Võimaldab teil pääseda juurde utiliidile Q-Flash, et värskendada BIOS-i või varundada praegust BIOS-i konfiguratsiooni.

Boot

• Boot Option Priorities (Saapa valiku prioriteedid)
  Määrab üldise saapimisjärjekorra saadaolevatest seadmetest. GPT-vormingut toetavatele eemaldatavatele andmekandjatele lisatakse saapaseadmete loendis eesliide "UEFI:". GPT-partitsioneerimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millele on lisatud eesliide "UEFI:".
  Või kui soovite installida GPT-partitsioneerimist toetavat operatsioonisüsteemi, nagu Windows 10 64-bitine, valige optiline draiv, mis sisaldab Windows 10 64-bitist installiketas ja millele on lisatud eesliide "UEFI:".
• Bootup NumLock State (NumLocki olek käivitamisel)
  Lülitab pärast POST-i sisse või välja Numlocki funktsiooni klaviatuuri numbrilisel klahvistikul. (Vaikimisi: sees)
• Security Option (Turbevalik)
  Määrab, kas parool on nõutav iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistuse. Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password (Administraatori parool/kasutaja parool) all.
  • Setup (Seadistus)
    Parool on vajalik ainult BIOS-i seadistusprogrammi sisenemiseks.
  • System (Süsteem)
    Parool on vajalik süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)
• Full Screen LOGO Show (Täisekraani LOGO kuvamine)
  Võimaldab teil määrata, kas GIGABYTE Logo kuvatakse süsteemi käivitamisel. Disabled (Keelatud) jätab GIGABYTE Logo süsteemi käivitamisel vahele. (Vaikimisi: lubatud)
• Fast Boot (Kiire käivitamine)
  Lülitab sisse või välja kiire käivitamise, et lühendada OS-i käivitamise protsessi. Ultra Fast (Ülikiire) tagab kiireima käivitamise kiiruse. (Vaikimisi: keelatud)
• SATA Support (SATA tugi)
  • Last Boot SATA Devices Only (Ainult viimase saapa SATA seadmed)
    Kõik SATA seadmed peale eelmise saapadraivi on enne OS-i käivitusprotsessi lõpuleviimist keelatud. (Vaikimisi)
  • All SATA Devices (Kõik SATA seadmed)
    Kõik SATA seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed.

See üksus on konfigureeritav ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).

• NVMe Support (NVMe tugi)
  Võimaldab teil NVMe seadme(d) lubada või keelata. (Vaikimisi: lubatud)
  See üksus on konfigureeritav ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).
• VGA Support (VGA tugi)
  Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.
  • Auto
    Lubab ainult pärandvaliku ROM-i.
  • EFI Driver (EFI draiver)
    Lubab EFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).

• USB Support (USB tugi)
  • Disabled
    Kõik USB seadmed on enne OS-i käivitusprotsessi lõpuleviimist keelatud.
  • Full Initial
    Kõik USB seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
  • Partial Initial
    Osa USB seadmeid on enne OS-i käivitusprotsessi lõpuleviimist keelatud.

See üksus on konfigureeritav ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud). See funktsioon on keelatud, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Ultra Fast (Ülikiire).

• NetWork Stack Driver Support (Võrgustaki draiveri tugi)
  • Disabled (Keelatud)
    Keelab võrgust käivitamise. (Vaikimisi)
  • Enabled (Lubatud)
    Lubab võrgust käivitamise.

See üksus on konfigureeritav ainult siis, kui Fast Boot (Kiire käivitamine) on seatud väärtusele Enabled (Lubatud) või Ultra Fast (Ülikiire).

• CSM Support (CSM tugi)
  Lülitab sisse või välja UEFI CSM-i (ühilduvuse tugimoodul), et toetada pärand-PC käivitusprotsessi.
  • Disabled (Keelatud)
    Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitusprotsessi.
  • Enabled (Lubatud)
    Lubab UEFI CSM-i. (Vaikimisi)
• LAN PXE Boot Option ROM (LAN PXE käivitusvaliku ROM)
  Võimaldab teil valida, kas lubada LAN-kontrolleri pärandvaliku ROM. (Vaikimisi: keelatud) See üksus on konfigureeritav ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Enabled (Lubatud).
• Storage Boot Option Control (Salvestusseadme käivitusvaliku juhtimine)
  Võimaldab teil valida, kas lubada salvestusseadme kontrolleri UEFI või pärandvaliku ROM.
  • Disabled (Keelatud)
    Keelab valiku ROM-i.
  • UEFI Only (Ainult UEFI)
    Lubab ainult UEFI valiku ROM-i. (Vaikimisi)
  • Legacy Only (Ainult pärand)
    Lubab ainult pärandvaliku ROM-i.

See üksus on konfigureeritav ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Enabled (Lubatud).

• Other PCI Device ROM Priority (Muu PCI seadme ROM-i prioriteet)
  Võimaldab teil valida, kas lubada LAN-i, salvestusseadme ja graafikakontrollerite jaoks UEFI või pärandvaliku ROM-i.
  • Disabled (Keelatud)
    Keelab valiku ROM-i.
  • UEFI Only (Ainult UEFI)
    Lubab ainult UEFI valiku ROM-i. (Vaikimisi)
  • Legacy Only (Ainult pärand)
    Lubab ainult pärandvaliku ROM-i.

See üksus on konfigureeritav ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Enabled (Lubatud).

• Administrator Password (Administraatori parool)
  Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja vajutage <Enter>. Teil palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil muuta kõiki BIOS-i sätteid.
• User Password (Kasutaja parool)
  Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja vajutage <Enter>. Teil palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki. Parooli tühistamiseks vajutage parooliüksusel <Enter> ja kui parooli küsitakse, sisestage kõigepealt õige parool. Kui küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Kinnitamiseks vajutage uuesti <Enter>.
  MÄRKUS. Enne kasutaja parooli määramist määrake kindlasti kõigepealt administraatori parool.

Turvaline käivitamine

Võimaldab teil turvalist käivitamist lubada või keelata ja konfigureerida seotud sätteid. See üksus on konfigureeritav ainult siis, kui CSM Support (CSM tugi) on seatud väärtusele Disabled (Keelatud).

• Preferred Operating Mode (Eelistatud töörežiim)
  Võimaldab teil valida, kas siseneda pärast BIOS-i seadistusse sisenemist lihtrežiimi või täpsemasse režiimi. Auto (Automaatne) siseneb BIOS-i režiimi, kus see viimati oli. (Vaikimisi: automaatne)

Salvesta & välju

• Save & Exit Setup (Salvesta ja välju seadistusest)
  Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. BIOS-i seadistuse peamenüüsse naasmiseks valige No (Ei) või vajutage <Esc>.
• Exit Without Saving (Välju salvestamata)
  Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. BIOS-i seadistuse peamenüüsse naasmiseks valige No (Ei) või vajutage <Esc>.
• Load Optimized Defaults (Laadi optimeeritud vaikesätted)
  Optimaalsete BIOS-i vaikesätete laadimiseks vajutage sellel üksusel <Enter> ja valige Yes (Jah). BIOS-i vaikesätted aitavad süsteemil optimaalses olekus töötada. Laadige alati optimeeritud vaikesätted pärast BIOS-i värskendamist või CMOS-i väärtuste kustutamist.
• Boot Override (Saapa tühistamine)
  Võimaldab teil valida seadme, millest kohe käivitada. Valige soovitud seade, vajutage <Enter> ja valige kinnitamiseks Yes (Jah). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
• Save Profles (Salvesta profiilid)
  See funktsioon võimaldab teil salvestada praegused BIOS-i sätted profiili. Saate luua kuni 8 profiili ja salvestada need kui Seadistusprofiil 1 ~ Seadistusprofiil 8. Lõpetamiseks vajutage <Enter>. Või võite valida Select File in HDD/FDD/USB (Vali fail HDD/FDD/USB-s), et salvestada profiil oma salvestusseadmesse.
• Load Profles (Laadi profiilid)
  Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i sätted varem loodud profiilist, ilma et peaksite BIOS-i sätteid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel lõpetamiseks vajutage <Enter>. Saate valida Select File in HDD/FDD/USB (Vali fail HDD/FDD/USB-s), et sisestada varem oma salvestusseadmest loodud profiil või laadida BIOS-i automaatselt loodud profiil, näiteks BIOS-i sätete taastamine viimastele sätetele, mis korralikult töötasid (viimane teadaolev hea kirje).

RAID-i komplekti konfigureerimine

RAID-i tasemed

	RAID 0	RAID 1	RAID 10
Kõvaketaste minimaalne arv	≥2	2	4
Massiivi maht	Kõvaketaste arv * Väikseima ketta suurus	Väikseima ketta suurus	(Kõvaketaste arv/2) * Väikseima ketta suurus
Vigade taluvus	Ei	Jah	Jah

Enne alustamist valmistage ette järgmised esemed:

• Vähemalt kaks SATA-kõvaketast või SSD-d. ^(Märkus) (Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identsete mudeli ja mahuga kõvaketast).
• Windowsi installiketas.
• Interneti-ühendusega arvuti.
• USB-mälupulk.

Integreeritud SATA-kontrolleri konfigureerimine

1. SATA-kõvaketta(te) paigaldamine arvutisse
   Paigaldage kõvakettad/SSD-d emaplaadi SATA/M.2 pistikutesse. Seejärel ühendage toiteallika toitepistikud kõvaketastega.
2. SATA-kontrolleri režiimi konfigureerimine BIOS-i seadistuses
   Veenduge, et olete süsteemi BIOS-i seadistuses SATA-kontrolleri režiimi õigesti konfigureerinud.
   Sammud:
   Lülitage arvuti sisse ja vajutage <Delete> (Kustuta), et siseneda BIOS-i seadistusse POST-i (Power-On Self-Test) ajal. Jaotises Settings\IO Ports (Seaded\IO pordid) määrake SATA Configuration\SATA Mode (SATA konfiguratsioon\SATA režiim) väärtuseks RAID. Seejärel salvestage seaded ja taaskäivitage arvuti. (Kui soovite RAID-i konfigureerimiseks kasutada NVMe PCIe SSD-sid, veenduge, et NVMe RAID mode (NVMe RAID-i režiim) on seatud väärtusele Enabled (Lubatud).)
   Selles jaotises kirjeldatud BIOS-i seadistusmenüüd võivad teie emaplaadi täpsetest seadetest erineda. Tegelikud BIOS-i seadistusmenüü valikud, mida näete, sõltuvad teie emaplaadist ja BIOS-i versioonist.
3. UEFI RAID Confguration
   Sammud:
   1. Minge BIOS-i seadistuses valikusse Boot (Bootimine) ja seadke CSM Support (CSM-i tugi) väärtuseks Disabled (Keelatud). Salvestage muudatused ja väljuge BIOS-i seadistusest.
   2. Pärast süsteemi taaskäivitamist sisenege uuesti BIOS-i seadistusse. Seejärel sisenege alammenüüsse Settings\IO Ports\RAIDXpert2 Confguration Utility (Seaded\IO pordid\RAIDXpert2 konfigureerimise utiliit).
   3. Ekraanil RAIDXpert2 Configuration Utility (RAIDXpert2 konfigureerimise utiliit) vajutage Array Management (Massiivi haldus) juures <Enter> (Sisesta), et siseneda ekraanile Create Array (Massiivi loomine). Seejärel valige RAID-i tase. Toetatud RAID-i tasemed on RAID 0, RAID 1 ja RAID 10 (saadaolevad valikud sõltuvad installitud kõvaketaste arvust). Järgmisena vajutage Select Physical Disks (Füüsiliste ketaste valimine) juures <Enter> (Sisesta), et siseneda ekraanile Select Physical Disks (Füüsiliste ketaste valimine).
   4. Ekraanil Select Physical Disks (Füüsiliste ketaste valimine) valige RAID-i massiivi kaasatavad kõvakettad ja seadke need väärtusele Enabled (Lubatud). Järgmisena kasutage allanoolenuppu, et liikuda valikule Apply Changes (Rakenda muudatused) ja vajutage <Enter> (Sisesta). Seejärel naaske eelmisele ekraanile ja seadke Select CacheTagSize (Vali vahemälu sildi suurus), Read Cache Policy (Lugemisvahemälu poliitika) ja Write Cache Policy (Kirjutusvahemälu poliitika).
   5. Liikuge valikule Create Array (Massiivi loomine) ja vajutage alustamiseks <Enter> (Sisesta).
   6. Pärast lõpetamist suunatakse teid tagasi ekraanile Array Management (Massiivi haldus). Jaotises ManageArray Properties (Halda massiivi atribuute) näete uut RAID-i mahtu ja teavet RAID-i taseme, massiivi nime, massiivi mahu jne kohta.

(Märkus) Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-i komplekti loomiseks koos SATA-kõvakettaga.

Installige RAID-draiver ja operatsioonisüsteem

Õigete BIOS-i seadetega olete valmis operatsioonisüsteemi installima.

Operatsioonisüsteemi installimine
Kuna mõned operatsioonisüsteemid juba sisaldavad RAID-draiverit, ei pea te Windowsi installiprotsessi ajal eraldi RAID-draiverit installima. Pärast operatsioonisüsteemi installimist soovitame installida kõik vajalikud draiverid GIGABYTE APP Centerist, et tagada süsteemi jõudlus ja ühilduvus. Kui installitav operatsioonisüsteem nõuab, et esitate operatsioonisüsteemi installiprotsessi ajal täiendava RAID-draiveri, vaadake alltoodud samme:

1. Minge GIGABYTE'i veebisaidile, sirvige emaplaadi mudeli veebilehele, laadige alla AMD RAID Preinstall Driver (AMD RAID-i eelinstallimise draiver) fail lehel Support\Download\SATA RAID/AHCI (Tugi\Allalaadimine\SATA RAID/AHCI), pakkige fail lahti ja kopeerige failid oma USB-mälupulgale.
2. Käivitage Windowsi installikettalt ja järgige tavalisi operatsioonisüsteemi installimise samme. Kui ilmub ekraan, mis palub teil draiveri laadida, valige Browse (Sirvi).
3. Sisestage USB-mälupulk ja sirvige draiveri asukohta. Valige esmalt AMD-RAID Bottom Device (AMD-RAID alumine seade) ja klõpsake draiveri laadimiseks Next (Järgmine). Seejärel valige AMD-RAID Controller (AMD-RAID kontroller) ja klõpsake draiveri laadimiseks Next (Järgmine). Lõpuks jätkake operatsioonisüsteemi installimist.

RAID-i massiivi konfigureerimise üksikasju leiate GIGABYTE'i veebisaidilt.

Draiverite installimine

Pärast operatsioonisüsteemi installimist ilmub töölaua paremasse alanurka dialoogiboks, mis küsib, kas soovite APP Centeri kaudu draiverid ja GIGABYTE'i rakendused alla laadida ja installida. Installimise jätkamiseks klõpsake Install (Installi). (Veenduge, et BIOS-i seadistuses on Advanced\APP Center Download & Install Confguration\ APP Center Download & Install (Täpsemalt\APP Centeri allalaadimise ja installimise konfiguratsioon\APP Centeri allalaadimine ja installimine) seatud väärtusele Enabled (Lubatud).)

Kui ilmub lõppkasutaja litsentsilepingu dialoogiboks, vajutage APP Centeri installimiseks <Accept> (Nõustun). Valige APP Centeri ekraanil draiverid ja rakendused, mida soovite installida, ja klõpsake Install (Installi).

Enne installimist veenduge, et süsteem on Internetiga ühendatud.
Lisateavet tarkvara kohta leiate GIGABYTE'i veebisaidilt.

Lisateavet tõrkeotsingu kohta leiate GIGABYTE'i veebisaidilt.

GIGA-BYTE TECHNOLOGY CO., LTD.
Aadress: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehniline ja mitte-tehniline tugi (müük/turundus): https://esupport.gigabyte.com
VEEBiaadress (inglise keel): https://www.gigabyte.com
VEEBiaadress (hiina keel): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Tehnilise või mitte-tehnilise (müük/turundus) küsimuse esitamiseks minge aadressile:
  https://esupport.gigabyte.com


Viited

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla GIGABYTE A520I AC kasutusjuhend

Saadaolevad keeled
