Manual de GIGABYTE A520I AC

Contenido

Identificación de la revisión de su placa base

El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o de buscar información técnica.
Ejemplo:
Identificación de la revisión de su placa base - Ejemplo

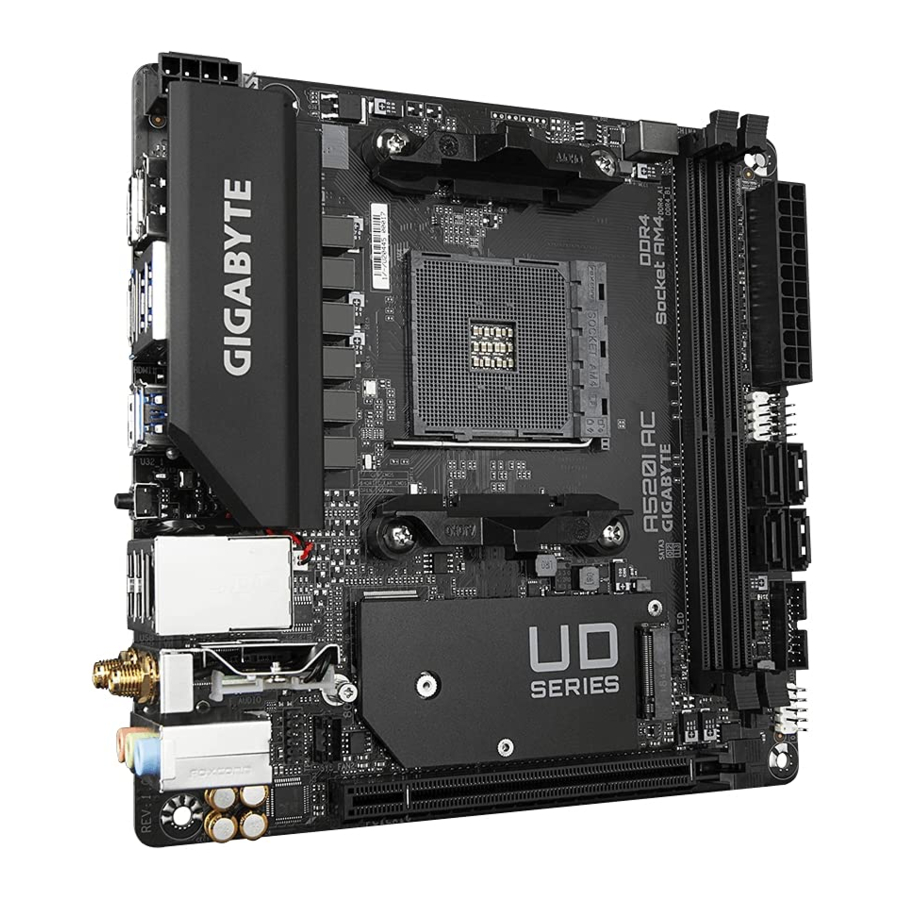

Diseño de la placa base A520I AC

Diseño de la placa base

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

  • Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
  • Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
  • Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
  • Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
  • Cuando manipule la placa base, evite tocar los cables o conectores metálicos.
  • Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y toque primero un objeto metálico para eliminar la electricidad estática.
  • Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
  • Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación esté apagada.
  • Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
  • Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
  • Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
  • Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa del ordenador.
  • No coloque el sistema informático sobre una superficie irregular.
  • No coloque el sistema informático en un entorno húmedo o de alta temperatura.
  • Encender la alimentación del ordenador durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
  • Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
  • Si usa un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU
  • Socket AM4 de AMD, compatible con:
    Procesadores AMD Ryzen ™ serie 5000/
    Procesadores AMD Ryzen ™ serie 5000 G/
    Procesadores AMD Ryzen ™ serie 4000 G/
    Procesadores AMD Ryzen ™ serie 3000
    (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
Chipset
  • AMD A520
Memory
  • 2 zócalos DDR4 DIMM que admiten hasta 64 GB (capacidad DIMM única de 32 GB) de memoria del sistema
  • Compatibilidad con módulos de memoria DDR4 3200/2933/2667/2400/2133 MT/s
  • Arquitectura de memoria de doble canal
  • Compatibilidad con módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionan en modo no ECC)
  • Compatibilidad con módulos de memoria no ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
    (Visite el sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
Onboard Graphics
  • Integrado en los procesadores AMD Ryzen ™ serie 5000 G/serie 4000 G:
    • Puerto DisplayPort, que admite una resolución máxima de 5120x2880@60 Hz
      * Compatibilidad con la versión DisplayPort 1.4, HDCP 2.3 y HDR.
    • Puertos HDMI, que admiten una resolución máxima de 4096x2160@60 Hz
      * Compatibilidad con la versión HDMI 2.1, HDCP 2.3 y HDR.
  • Compatibilidad con hasta 3 pantallas al mismo tiempo
  • Memoria compartida máxima de 16 GB
Audio
  • Códec de audio Realtek®
  • Audio de alta definición
  • 2/4/5.1/7.1 canales
    * Puede cambiar la funcionalidad de una toma de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.
LAN
  • Chip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module
  • Intel® Wi-Fi AC 3168 (para PCB rev. 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (para PCB rev. 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (para PCB rev. 1.4)
    WIFI 802.11a/b/g/n/ac, compatible con banda dual de 2,4/5 GHz
    • BLUETOOTH 4.2
    • Compatibilidad con el estándar inalámbrico 11ac y una velocidad de datos de hasta 433 Mbps
      * La velocidad de datos real puede variar según el entorno y el equipo.
Expansion Slots
  • Integrado en la CPU:
    • 1 ranura PCI Express x16, compatible con PCIe 3.0 y que funciona a x16
Storage Interface
  • Integrado en la CPU:
    • 1 conector M.2 (Socket 3, clave M, tipo 2260/2280 SATA y compatibilidad con SSD PCIe 3.0 x4/x2)
  • Chipset:
    • 4 conectores SATA 6Gb/s
  • Compatibilidad con RAID 0, RAID 1 y RAID 10
USB
  • Integrado en la CPU:
    • 4 puertos USB 3.2 Gen 1 en el panel posterior
  • Chipset:
    • 2 puertos USB 3.2 Gen 1 disponibles a través del conector USB interno
    • 4 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno)
Internal Connectors

1 1 conector de alimentación principal ATX de 24 pines

1 conector de alimentación ATX 12V de 8 pines

1 cabezal de ventilador de CPU

2 cabezales de ventilador del sistema

1 cabezal de tira LED direccionable

1 cabezal de tira LED RGB

1 conector M.2 Socket 3

4 conectores SATA 6Gb/s

1 cabezal del panel frontal

1 cabezal de audio del panel frontal

1 cabezal de altavoz

1 cabezal USB 3.2 Gen 1

1 cabezal USB 2.0/1.1

1 cabezal Trusted Platform Module (TPM) (2x6 pines, solo para el módulo GC-TPM2.0_S)

1 cabezal de puerto serie

1 puente Clear CMOS
Back Panel Connectors

1 1 DisplayPort

2 puertos HDMI

4 puertos USB 3.2 Gen 1

2 puertos USB 2.0/1.1

1 botón Q-Flash Plus

1 puerto RJ-45

2 conectores de antena SMA (1T1R)

3 conectores de audio
I/O Controller
  • Chip controlador de E/S iTE®
Hardware Monitor
  • Detección de voltaje
  • Detección de temperatura
  • Detección de velocidad del ventilador
  • Advertencia de sobrecalentamiento
  • Advertencia de fallo del ventilador
  • Control de velocidad del ventilador
    * La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.
BIOS
  • Flash de 1 x 128 Mbit
  • Uso de AMI UEFI BIOS con licencia
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • Compatibilidad con APP Center
    * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Compatibilidad con Q-Flash
  • Compatibilidad con Q-Flash Plus
  • Compatibilidad con Xpress Install
Bundled Software
  • Norton® Internet Security (versión OEM)
  • Software de gestión de ancho de banda LAN
Operating System
  • Compatibilidad con Windows 11 de 64 bits
  • Compatibilidad con Windows 10 de 64 bits
Form Factor
  • Factor de forma Mini-ITX; 17,0 cm x 17,0 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.
Visite el sitio web de GIGABYTE para obtener listas de compatibilidad de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página SERVICIO/SOPORTE\Utilidad en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

advertencia Lea las siguientes pautas antes de comenzar a instalar la CPU:

  • Asegúrese de que la placa base sea compatible con la CPU.
    (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
  • Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
  • Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente.
  • Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
  • No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, puede producirse un sobrecalentamiento y daños en la CPU.
  • Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Levante completamente la palanca de bloqueo del zócalo de la CPU. Localice el pin uno (denotado por un pequeño triángulo) del zócalo de la CPU y la CPU. Una vez que la CPU esté colocada en su zócalo, coloque un dedo en el centro de la CPU, baje la palanca de bloqueo y engánchela en la posición completamente bloqueada.
Instalación de la CPU
advertencia No fuerce la CPU en el zócalo de la CPU antes de que se levante la palanca de bloqueo del zócalo de la CPU, o podría dañar la CPU y el zócalo de la CPU.

Instalación de la memoria

advertencia Lea las siguientes pautas antes de comenzar a instalar la memoria:

  • Asegúrese de que la placa base sea compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
  • Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
  • Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Una vez que se instala la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de memoria original.
Los dos zócalos de memoria se dividen en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:

  • Canal A: DDR4_A1
  • Canal B: DDR4_B1

Debido a las limitaciones de la CPU, lea las siguientes pautas antes de instalar la memoria en modo de doble canal.

  1. El modo de doble canal no se puede habilitar si solo se instala un módulo de memoria.
  2. Cuando se habilita el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Instalación de una tarjeta de expansión

advertencia Lea las siguientes pautas antes de comenzar a instalar una tarjeta de expansión:

  • Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que venía con su tarjeta de expansión.
  • Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

Descripción general de los conectores del panel trasero

  1. DisplayPort (Nota 1)
    DisplayPort ofrece imágenes y audio digitales de alta calidad, y admite la transmisión de audio bidireccional. DisplayPort puede admitir mecanismos de protección de contenido DPCP y HDCP 2.3. Proporciona imágenes mejoradas compatibles con Rec. 2020 (amplia gama de colores) y alto rango dinámico (HDR) para la reproducción de Blu-ray UHD. Puede utilizar este puerto para conectar su monitor compatible con DisplayPort. Nota: La tecnología DisplayPort puede admitir una resolución máxima de 5120x2880 a 60 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.
  2. Puerto HDMI (Nota 1)

    El puerto HDMI es compatible con HDCP2.3 y admite los formatos DolbyTrueHD y DTS HD Master Audio. También admite salida de audio LPCM de 7.1 canales de hasta 192 KHz/24 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es 4096x2160 a 60 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.
    información
    • Para configurar una configuración de triple pantalla, primero debe instalar los controladores de la placa base en el sistema operativo.
    • Después de instalar el dispositivo DisplayPort/HDMI, asegúrese de configurar la reproducción de sonido predeterminada en el dispositivo DisplayPort/HDMI. (El nombre del elemento puede variar según su sistema operativo).
  3. Puerto USB 3.2 Gen 1
    El puerto USB 3.2 Gen 1 admite la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
  4. Puerto USB 3.2 Gen 1 (Puerto Q-Flash Plus)
    El puerto USB admite la especificación USB 3.2 Gen 1. Utilice este puerto para dispositivos USB. Antes de utilizar Q-Flash Plus (Nota 2), asegúrese de insertar primero la unidad flash USB en este puerto.
    advertencia
    • Cuando retire el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
    • Cuando retire el cable, tire de él directamente del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.
  5. Botón Q-Flash Plus (Nota 2)
    Q-Flash Plus le permite actualizar la BIOS cuando el sistema está apagado (estado de apagado S5). Guarde la BIOS más reciente en una unidad USB y conéctela al puerto Q-Flash Plus, y ahora puede actualizar la BIOS automáticamente con solo presionar el botón Q-Flash Plus. El QFLED parpadeará cuando comiencen las actividades de coincidencia y parpadeo de la BIOS, y dejará de parpadear cuando se complete el parpadeo de la BIOS principal.
  6. Puerto LAN RJ-45
    El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

    LED de velocidad:
    Estado Descripción
    Naranja Velocidad de datos de 1 Gbps
    Verde Velocidad de datos de 100 Mbps
    Apagado Velocidad de datos de 10 Mbps

    LED de actividad:

    Estado Descripción
    Parpadeando Se está produciendo la transmisión o recepción de datos
    Apagado No se está produciendo la transmisión o recepción de datos
  7. Puerto USB 2.0/1.1
    El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
  8. Conectores de antena SMA (1T1R)
    Utilice este conector para conectar una antena.
    información Apriete las antenas a los conectores de la antena y, a continuación, apunte las antenas correctamente para una mejor recepción de la señal.
  9. Entrada de línea/Salida de altavoz trasero (azul)
    La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, walkman, etc.
  10. Salida de línea/Salida de altavoz frontal (verde)
    La toma de salida de línea.
  11. Entrada de micrófono/Salida de altavoz central/subwoofer (rosa)
    La toma de entrada de micrófono.
    Configuraciones de la toma de audio:
    Toma Auriculares/ 2 canales 4 canales 5.1 canales 7.1 canales
    1. Entrada de línea/Salida de altavoz trasero
    		 ✓ ✓ ✓
    1. Salida de línea/Salida de altavoz frontal
    		 ✓ ✓ ✓ ✓
    1. Entrada de micrófono/Salida de altavoz central/subwoofer
    		 ✓ ✓
    Salida de línea del panel frontal/Salida de altavoz lateral ✓

    información Puede cambiar la funcionalidad de una toma de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

(Nota 1) Solo para procesadores AMD Ryzen™ Serie 5000 G/Serie 4000 G.
(Nota 2) Para habilitar la función Q-Flash Plus, visite la página web "Características únicas" del sitio web de GIGABYTE.

Conectores internos

Descripción general de los conectores internos

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

advertencia Lea las siguientes directrices antes de conectar dispositivos externos:

  • Primero, asegúrese de que sus dispositivos son compatibles con los conectores que desea conectar.
  • Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.
  • Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

1/2). ATX_12V/ATX (conector de alimentación de 12 V 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están instalados correctamente. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de la fuente de alimentación al conector de alimentación en la orientación correcta.
El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.
información Para cumplir con los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.

ATX_12V:

N.º de pin Definición
1 GND (solo para 12 V de 2x4 pines)
2 GND (solo para 12 V de 2x4 pines)
3 GND
4 GND
5 +12 V (solo para 12 V de 2x4 pines)
6 +12 V (solo para 12 V de 2x4 pines)
7 +12 V
8 +12 V


ATX:

N.º de pin Definición
1 3,3 V
2 3,3 V
3 GND
4 +5 V
5 GND
6 +5 V
7 GND
8 Power Good
9 5VSB (en espera +5 V)
10 +12 V
11 +12 V (solo para ATX de 2x12 pines)
12 3,3 V (solo para ATX de 2x12 pines)
13 3,3 V
14 -12 V
15 GND
16 PS_ON (encendido/apagado suave)
17 GND
18 GND
19 GND
20 NC
21 +5 V
22 +5 V
23 +5 V (solo para ATX de 2x12 pines)
24 GND (solo para ATX de 2x12 pines)

3/4). CPU_FAN/SYS_FAN1/2 (conectores del ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación óptima del calor, se recomienda instalar un ventilador del sistema dentro del chasis.

N.º de pin Definición
1 GND
2 Control de velocidad por tensión
3 Sensor
4 Control de velocidad PWM

advertencia

  • Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se bloquee.
  • Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.
  1. D_LED (conector de tira LED direccionable)
    El conector se puede utilizar para conectar una tira LED direccionable 5050 estándar, con una potencia nominal máxima de 5 A (5 V) y un número máximo de 1000 LED.
    N.º de pin Definición
    1 V (5V)
    2 Datos
    3 Sin pin
    4 GND

    Conecte su tira LED direccionable al conector. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira LED debe conectarse al pin 1 del conector de tira LED direccionable. Una conexión incorrecta puede provocar daños en la tira LED.

  2. LED_C (conector de tira LED RGB)
    El conector se puede utilizar para conectar una tira LED RGB 5050 estándar (12 V/G/R/B), con una potencia nominal máxima de 2 A (12 V) y una longitud máxima de 2 m.
    N.º de pin Definición
    1 12V
    2 G
    3 R
    4 B

    Conecte su tira LED RGB al conector. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira LED debe conectarse al pin 1 (12 V) de este conector. Una conexión incorrecta puede provocar daños en la tira LED.
    información Para saber cómo encender/apagar las luces de la tira LED, visite la página web "Funciones exclusivas" del sitio web de GIGABYTE.
    advertencia Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.

  3. SATA3 0/1/2/3 (conectores SATA de 6 Gb/s)
    Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA. Los conectores SATA admiten RAID 0, RAID 1 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre la configuración de una matriz RAID.
    N.º de pin Definición
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (conector M.2 Socket 3)
    El conector M.2 admite SSD SATA M.2 o SSD PCIe M.2 y admite la configuración RAID. Tenga en cuenta que no se puede utilizar un SSD PCIe M.2 para crear un conjunto RAID con un disco duro SATA. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre la configuración de una matriz RAID.

    Siga los pasos que se indican a continuación para instalar correctamente un SSD M.2 en el conector M.2.
    1. Utilice un destornillador para aflojar el tornillo del disipador térmico y, a continuación, retire primero el disipador térmico.
    2. Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y, a continuación, apriete primero el separador. Inserte el SSD M.2 en el conector M.2 en ángulo.
    3. Presione el SSD M.2 hacia abajo y, a continuación, asegúrelo con el tornillo. Vuelva a colocar el disipador térmico y asegúrelo al orificio original.
      información Seleccione el orificio adecuado para el SSD M.2 que se va a instalar y vuelva a apretar el tornillo y el separador.
  5. F_PANEL (conector del panel frontal)
    Conecte el interruptor de encendido, el interruptor de reinicio y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines que se indican a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.
    • PLED (LED de alimentación):
      Estado del sistema LED
      S0 Encendido
      S3/S4/S5 Apagado

      Se conecta al indicador de estado de la alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

    • PW (Interruptor de alimentación):
      Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el interruptor de alimentación (consulte el capítulo "Configuración de la BIOS", "Ajustes\Alimentación de la plataforma", para obtener más información).
    • HD (LED de actividad del disco duro):
      Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
    • RES (Interruptor de reinicio):
      Se conecta al interruptor de reinicio en el panel frontal del chasis. Pulse el interruptor de reinicio para reiniciar el ordenador si éste se bloquea y no puede realizar un reinicio normal.
    • NC: Sin conexión.
      información El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de interruptor de alimentación, interruptor de reinicio, LED de alimentación, LED de actividad del disco duro, etc. Al conectar el módulo del panel frontal del chasis a este conector, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.
  6. F_AUDIO (conector de audio del panel frontal)
    El conector de audio del panel frontal es compatible con audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal del chasis a este conector. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines del conector de la placa base. Una conexión incorrecta entre el conector del módulo y el conector de la placa base hará que el dispositivo no funcione o incluso lo dañe.
    Nº de pin Definición
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 Detección de micrófono
    7 SENSE_SEND
    8 Sin pin
    9 Head Phone L
    10 Detección de auriculares

    información Algunos chasis proporcionan un módulo de audio en el panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

  7. SPEAKER (Conector del altavoz)
    Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al iniciar el sistema.
    Nº de pin Definición
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (conector USB 3.2 Gen 1)
    El conector cumple con las especificaciones USB 3.2 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.2 Gen 1, póngase en contacto con el distribuidor local.
    Nº de pin Definición
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 No Pin
  9. F_USB1 (Conector USB 2.0/1.1)
    El conector cumple con las especificaciones USB 2.0/1.1. Cada conector USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.
    Nº de pin Definición
    1 Alimentación (5V)
    2 Alimentación (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 No Pin
    10 NC

    advertencia Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar dañar el soporte USB.

  10. COM (conector de puerto serie)
    El conector COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.
    Nº de pin Definición
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 No Pin
  11. TPM (Conector del módulo de plataforma segura)
    Puede conectar un TPM (módulo de plataforma segura) a este conector.
    Nº de pin Definición
    1 LAD0
    2 VCC3
    3 LAD1
    4 No Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Jumper Clear CMOS)
    Utilice este puente para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.
    Abierto: Normal
    Corto: Borrar valores de la CMOS
    advertencia
    • Apague siempre el ordenador antes de borrar los valores de la CMOS.
    • Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Cargar valores predeterminados optimizados) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).
  13. BAT (Batería)
    La batería proporciona energía para mantener los valores (como las configuraciones de la BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Sustituya la batería cuando el voltaje de la batería descienda a un nivel bajo, o los valores de la CMOS pueden no ser exactos o pueden perderse.
    Puede borrar los valores de la CMOS extrayendo la batería:
    1. Apague el ordenador y desenchufe el cable de alimentación.
    2. Desconecte el cable de la batería del conector del cable de la batería y espere un minuto.
    3. Enchufe el cable de la batería.
    4. Enchufe el cable de alimentación y reinicie el ordenador.

    Nº de pin Definición
    1 (+) Alimentación RTC
    2 (-) GND

    advertencia

    • Apague siempre el ordenador y desenchufe el cable de alimentación antes de sustituir la batería.
    • Sustituya la batería por una equivalente. Si la batería se sustituye por un modelo incorrecto, puede dañar sus dispositivos.
    • Póngase en contacto con el lugar de compra o con el distribuidor local si no puede sustituir la batería usted mismo o si no está seguro del modelo de batería.
    • Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se encienda la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

  • Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
  • @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y lo actualiza.
    advertencia
    • Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas con la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
    • Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de la batería/borrado de la CMOS en el capítulo "Instalación del hardware" para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

Aparecerá la siguiente pantalla con el logotipo de inicio cuando el equipo se inicie.
Configuración del BIOS - Paso 1 - Visión general de la pantalla de inicio
Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para obtener un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración. El modo avanzado proporciona una configuración detallada del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee.
información

  • Cuando el sistema no sea estable como de costumbre, seleccione el elemento LoadOptimizedDefaults para establecer el sistema a sus valores predeterminados.
  • Los menús de configuración del BIOS que se describen en este capítulo son solo para referencia y pueden diferir según la versión del BIOS.

El menú principal

Configuración del BIOS - Paso 2 - Visión general del menú principal

Teclas de función del modo avanzado

<←><→> Mueva la barra de selección para seleccionar un menú de configuración
<↑><↓> Mueva la barra de selección para seleccionar un elemento de configuración en un menú
<Enter>/Doble clic Ejecute el comando o entre en un menú
<+>/<Page Up> Aumente el valor numérico o realice cambios
<->/<Page Down> Disminuya el valor numérico o realice cambios
<F1> Muestra las descripciones de las teclas de función
<F2> Cambia al modo fácil
<F3> Guarda la configuración actual del BIOS en un perfil
<F4> Carga la configuración del BIOS de un perfil creado anteriormente
<F5> Restaura la configuración anterior del BIOS para los submenús actuales
<F6> Muestra la pantalla Smart Fan 5
<F7> Carga la configuración predeterminada optimizada del BIOS para los submenús actuales
<F8> Accede a la utilidad Q-Flash
<F10> Guarda todos los cambios y sale del programa de configuración del BIOS
<F11> Cambia al submenú Favoritos
<F12> Captura la pantalla actual como una imagen y la guarda en su unidad USB
<Insert> Añade o elimina una opción favorita
<Ctrl>+<S> Muestra información sobre la memoria instalada
<Esc> Menú principal: Sale del programa de configuración del BIOS Submenús: Sale del submenú actual

Favoritos (F11)

Establezca las opciones que utiliza con frecuencia como favoritas y utilice la tecla <F11> para cambiar rápidamente a la página donde se encuentran todas sus opciones favoritas. Para añadir o eliminar una opción favorita, vaya a su página original y pulse <Insert> en la opción. La opción está marcada con un signo de estrella si se establece como "favorita".

Tweaker

advertencia La estabilidad del sistema con la configuración de overclocking/sobretensión que haya realizado depende de la configuración general del sistema. Una configuración incorrecta de overclocking/sobretensión puede dañar la CPU, el chipset o la memoria y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no modifique la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

  • CPU Clock Control
    Le permite establecer manualmente el reloj base de la CPU en incrementos de 1 MHz. (Predeterminado: Auto)

    Se recomienda encarecidamente que la frecuencia de la CPU se establezca de acuerdo con las especificaciones de la CPU.
  • Spread Spectrum Control
    Activa o desactiva CPU/PCIe Spread Spectrum. (Predeterminado: Auto)

Configuración avanzada de la CPU

  • Core Performance Boost (Note)
    Le permite determinar si desea activar la tecnología Core Performance Boost (CPB), una tecnología de mejora del rendimiento de la CPU. (Predeterminado: Auto)
  • SVM Mode
    La virtualización mejorada por la tecnología de virtualización permitirá a una plataforma ejecutar múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Desactivado)
  • AMD Cool&Quiet function
    • Activado
      Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la emisión de calor de su ordenador y su consumo de energía. (Predeterminado)
    • Desactivado
      Desactiva esta función.
  • PPC Adjustment (Note)
    Le permite fijar el PState de la CPU. (Predeterminado: PState 0)
  • Global C-state Control (Note)
    Le permite determinar si desea que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de parada del sistema para disminuir el consumo de energía. (Predeterminado: Auto)
  • Power Supply Idle Control (Note 1)
    Activa o desactiva el estado C6 del paquete.
    • Typical Current Idle
      Desactiva esta función.
    • Low Current Idle
      Activa esta función.
    • Auto
      Permite que el BIOS configure automáticamente este ajuste. (Predeterminado)
  • CCD Control (Note 1)
    Establece el número de CCD que se van a utilizar. (Predeterminado: Auto)
  • Downcore Control
    Le permite seleccionar el número de núcleos de CPU que se van a activar (el número de núcleos de CPU puede variar según la CPU). (Predeterminado: Auto)
  • SMT Mode
    Le permite activar o desactivar la tecnología Simultaneous Multi-Threading de la CPU. (Predeterminado: Auto)
  • CPPC (Note 1)
    Activa o desactiva la función CPPC. (Predeterminado: Auto)
  • CPPC Preferred Cores (Note 1)
    Activa o desactiva la función CPPC Preferred Cores. (Predeterminado: Auto)
  • Extreme Memory Profile (X.M.P.) (Note 2)
    Permite al BIOS leer los datos SPD en el(los) módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.
    • Desactivado
      Desactiva esta función. (Predeterminado)
    • Profile1
      Utiliza la configuración del perfil 1.
    • Profile2 (Note 2)
      Utiliza la configuración del perfil 2.
  • XMP High Frequency Support (Note 2)
    Le permite seleccionar el nivel de compatibilidad para la memoria de alta frecuencia. Este elemento solo se puede configurar cuando Extreme Memory Profle (X.M.P.) está establecido en Profle1 o Profle2. (Predeterminado: Auto)
  • System Memory Multiplier
    Le permite establecer el multiplicador de la memoria del sistema. Auto establece el multiplicador de la memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)

Configuración avanzada de la memoria

Subtiempos de la memoria

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Estas secciones proporcionan ajustes de tiempo de la memoria. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en los tiempos de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.

Información SPD

Muestra información sobre la memoria instalada.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
    Estos elementos le permiten ajustar el Vcore de la CPU y los voltajes de la memoria.

ƒConfiguración de la CPU/VRM

Este submenú le permite configurar el nivel de calibración de la línea de carga.

(Note) Este elemento solo está presente cuando instala una CPU que admite esta función.
(Note 1) Este elemento solo está presente cuando instala una CPU que admite esta función.
(Note 2) Este elemento solo está presente cuando instala una CPU y un módulo de memoria que admiten esta función.

Ajustes

Alimentación de la plataforma

  • AC BACK
    Determina el estado del sistema después de que se restablezca la alimentación tras un corte de corriente alterna.
    • Memory (Memoria)
      El sistema vuelve a su último estado activo conocido cuando se restablece la alimentación de CA.
    • Always On (Siempre encendido)
      El sistema se enciende cuando se restablece la alimentación de CA.
    • Always Off (Siempre apagado)
      El sistema permanece apagado cuando se restablece la alimentación de CA. (Predeterminado)
  • ErP
    Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado) Nota: Cuando este elemento está configurado como Enabled (Activado), la función fResume by Alarm dejará de estar disponible.
  • Soft-Off by PWR-BTTN
    Configura la forma de apagar el equipo en modo MS-DOS mediante el botón de encendido.
    • Instant-Off (Apagado instantáneo)
      Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
    • Delay 4 Sec. (Retardo de 4 segundos)
      Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si se pulsa el botón de encendido durante menos de 4 segundos, el sistema entrará en modo de suspensión.
  • Power Loading
    Activa o desactiva la carga ficticia. Cuando la fuente de alimentación está a baja carga, se activará una autoprotección que hará que se apague o falle. Si esto ocurre, configúrelo como Enabled (Activado). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  • Resume by Alarm
    Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
    Si está activado, establezca la fecha y la hora como sigue:
    • Wake up day (Día de activación): Encienda el sistema a una hora específica cada día o en un día específico del mes.
    • Wake up hour/minute/second (Hora/minuto/segundo de activación): Establezca la hora a la que el sistema se encenderá automáticamente.

Nota: Cuando utilice esta función, evite un apagado inadecuado del sistema operativo o la retirada de la alimentación de CA, ya que la configuración podría no ser efectiva.

  • Wake on LAN
    Activa o desactiva la función Wake on LAN. (Predeterminado: Activado)
  • High Precision Event Timer
    Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado)
  • CEC 2019 Ready
    Le permite seleccionar si desea permitir que el sistema ajuste el consumo de energía cuando se encuentra en estado de apagado, inactivo o de espera para cumplir con las normas de la CEC (Comisión de Energía de California) de 2019. (Predeterminado: Desactivado)

Puertos de E/S

  • Initial Display Output
    Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.
    • IGD Video (Nota)
      Establece los gráficos integrados como la primera pantalla.
    • PCIe 1 Slot
      Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
  • Integrated Graphics (Nota)
    Activa o desactiva la función de gráficos integrados.
    • Auto
      La BIOS activará o desactivará automáticamente los gráficos integrados en función de la tarjeta gráfica que se esté instalando. (Predeterminado)
    • Forces
      Activa los gráficos integrados.
    • Disabled
      Desactiva los gráficos integrados.
  • UMA Mode (Note)
    Especifique el modo UMA.
    • Auto
      Permite que la BIOS configure automáticamente este ajuste. (Predeterminado)
    • UMA Specified
      Establece el tamaño del búfer de fotogramas UMA.
    • UMA Auto
      Establece la resolución de la pantalla.
    • UMA Game Optimized
      Ajusta el tamaño del búfer de fotogramas en función del tamaño total de la memoria del sistema.

Este elemento solo se puede configurar cuando Integrated Graphics (Gráficos integrados) está configurado como Forces (Forzar).

  • UMA Frame Buffer Size (Note)
    El tamaño del búfer de fotogramas es la cantidad total de memoria del sistema asignada únicamente al controlador de gráficos integrado. MS-DOS, por ejemplo, utilizará solo esta memoria para la pantalla. Las opciones son: Auto (predeterminado), 64M~2G.
    Este elemento solo se puede configurar cuando UMA Mode (Modo UMA) está configurado como UMA Specified (UMA especificado).
  • Display Resolution (Note)
    Le permite establecer la resolución de la pantalla. Las opciones son: Auto (predeterminado), 1920x1080 e inferior, 2560x1600, 3840x2160. Este elemento solo se puede configurar cuando UMA Mode (Modo UMA) está configurado como UMA Auto (UMA automático).
  • HD Audio Controller
    Activa o desactiva la función de audio integrado. (Predeterminado: Activado)
    Si desea instalar una tarjeta de audio adicional de terceros en lugar de utilizar el audio integrado, configure este elemento como Disabled (Desactivado).
  • PCIEX16 Bifurcation
    Le permite determinar cómo se divide el ancho de banda de la ranura PCIEX16. Opciones: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Nota). (Predeterminado: Auto)
  • Above 4G Decoding
    Activa o desactiva los dispositivos con capacidad de 64 bits para que se decodifiquen en un espacio de direcciones superior a 4 GB (solo si su sistema es compatible con la decodificación PCI de 64 bits). Configúrelo como Enabled (Activado) si hay instalada más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al entrar en el sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
  • Onboard LAN Controller
    Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
    Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, configure este elemento como Disabled (Desactivado).

(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función.

Configuración de Super IO

  • Serial Port 1
    Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)

Configuración USB

  • Legacy USB Support
    Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)
  • XHCI Hand-off
    Determina si se debe activar la función XHCI Hand-off para un sistema operativo sin compatibilidad con XHCI Hand-off. (Predeterminado: Activado)
  • USB Mass Storage Driver Support
    Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
  • Port 60/64 Emulation
    Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar activado para una compatibilidad total con versiones anteriores para teclados/ratones USB en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Desactivado)
  • Mass Storage Devices
    Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando se instala un dispositivo de almacenamiento USB.

Configuración de descarga e instalación de APP Center

  • APP Center Download & Install
    Le permite determinar si desea descargar e instalar automáticamente GIGABYTE APP Center después de entrar en el sistema operativo. Antes de instalar APP Center, asegúrese de que el sistema está conectado a Internet. (Predeterminado: Activado)

Configuración NVMe

Muestra información sobre su SSD PCIe M.2 NVME si está instalado.

Configuración SATA

  • SATA Mode
    Activa o desactiva RAID para los controladores SATA integrados en el chipset o configura los controladores SATA en modo AHCI.
    • RAID
      Activa RAID para el controlador SATA.
    • AHCI
      Configura los controladores SATA en modo AHCI. La interfaz de controlador host avanzado (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento activar funciones avanzadas de Serial ATA, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)
  • NVMe RAID mode
    Le permite determinar si desea utilizar sus SSD PCIe M.2 NVMe para configurar RAID. (Predeterminado: Desactivado)
  • Chipset SATA Port Enable
    Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
  • Chipset SATA Port 0/1/2/3
    Muestra la información de los dispositivos SATA conectados.

Configuración de la pila de red

  • Network Stack
    Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
  • IPv4 PXE Support
    Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
  • IPv4 HTTP Support
    Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
  • IPv6 PXE Support
    Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
  • IPv6 HTTP Support
    Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
  • PXE boot wait time
    Le permite configurar cuánto tiempo esperar antes de poder pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. (Predeterminado: 0)
  • Media detect count
    Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. (Predeterminado: 1)

Controlador de la familia Realtek PCIe GBE

Este submenú proporciona información sobre la configuración de LAN y las opciones de configuración relacionadas.

Varios

  • LEDs in System Power On State
    Le permite activar o desactivar la iluminación LED de la placa base cuando el sistema está encendido.
    • Off (Apagado)
      Desactiva el modo de iluminación seleccionado cuando el sistema está encendido.
    • On (Encendido)
      Activa el modo de iluminación seleccionado cuando el sistema está encendido. (Predeterminado)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Le permite establecer el modo de iluminación de los LED de la placa base en estado S3/S4/S5 del sistema.
    Este elemento se puede configurar cuando LEDs in System Power On State (LED en estado de encendido del sistema) está configurado como On (Encendido).
    • Off (Apagado)
      Desactiva el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5. (Predeterminado)
    • On (Encendido)
      Activa el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5.
  • PCIe Slot Configuration
    Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  • 3DMark01 Enhancement
    Le permite determinar si desea mejorar el rendimiento de algunos benchmarks heredados. (Predeterminado: Desactivado)
  • IOMMU
    Activa o desactiva la compatibilidad con AMD IOMMU. (Predeterminado: Auto)
  • AMD CPU fTPM
    Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Desactivado)

Informática de confianza

Activa o desactiva el módulo de plataforma de confianza (TPM).

AMD CBS

Este submenú proporciona opciones de configuración relacionadas con AMD CBS.

Estado del PC

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Muestra los voltajes actuales del sistema.

Smart Fan 5

  • Monitor
    Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: CPU FAN)
  • Fan Speed Control
    Le permite determinar si desea activar la función de control de la velocidad del ventilador y ajustar la velocidad del ventilador.
    • Normal
      Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
    • Silent
      Permite que el ventilador funcione a bajas velocidades.
    • Manual
      Le permite controlar la velocidad del ventilador en el gráfico de curvas.
    • Full Speed
      Permite que el ventilador funcione a máxima velocidad.
  • Fan Control Use Temperature Input
    Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
  • Temperature Interval
    Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
  • Fan Control Mode
    • Auto
      Permite que la BIOS detecte automáticamente el tipo de ventilador instalado y establezca el modo de control óptimo. (Predeterminado)
    • Voltage
      Se recomienda el modo de voltaje para un ventilador de 3 pines.
    • PWM
      Se recomienda el modo PWM para un ventilador de 4 pines.
  • Fan Stop
    Activa o desactiva la función de parada del ventilador. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador deja de funcionar cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)
  • Temperature
    Muestra la temperatura actual del área objetivo seleccionada.
  • Fan Speed
    Muestra las velocidades actuales del ventilador.
  • Temperature Warning
    Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Disabled (desactivado) (predeterminado), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)

Información del sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado utilizado por la BIOS y establecer manualmente la hora del sistema.
Información del sistema

  • Idioma del sistema
    Selecciona el idioma predeterminado utilizado por la BIOS.
  • Fecha del sistema
    Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
  • Hora del sistema
    Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
  • Nivel de acceso
    Muestra el nivel de acceso actual según el tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de administrador le permite realizar cambios en todas las configuraciones de la BIOS; el nivel de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.

Información de los dispositivos conectados

Muestra información sobre sus dispositivos SATA, PCI Express y M.2 si están instalados.

Q-Flash

Le permite acceder a la utilidad Q-Flash para actualizar la BIOS o hacer una copia de seguridad de la configuración actual de la BIOS.

Arranque

Arranque

  • Prioridades de opción de arranque
    Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
    O, si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 10 de 64 bits y que tiene el prefijo "UEFI:".
  • Estado de bloqueo numérico al arrancar
    Activa o desactiva la función de bloqueo numérico en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
  • Opción de seguridad
    Especifica si se requiere una contraseña cada vez que se arranca el sistema, o solo cuando se entra en la configuración de la BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.
    • Setup (Configuración)
      Solo se requiere una contraseña para entrar en el programa de configuración de la BIOS.
    • System (Sistema)
      Se requiere una contraseña para arrancar el sistema y para entrar en el programa de configuración de la BIOS. (Predeterminado)
  • Mostrar LOGOTIPO a pantalla completa
    Le permite determinar si desea mostrar el logotipo de GIGABYTE al inicio del sistema. Disabled (Desactivado) omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
  • Arranque rápido
    Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra Fast (Ultra rápido) proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
  • Soporte SATA
    • Last Boot SATA Devices Only (Solo los últimos dispositivos SATA de arranque)
      A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)
    • All SATA Devices (Todos los dispositivos SATA)
      Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST.

Este elemento se puede configurar solo cuando Fast Boot (Arranque rápido) está configurado en Enabled (Activado) o Ultra Fast (Ultra rápido).

  • Soporte NVMe
    Le permite activar o desactivar los dispositivos NVMe. (Predeterminado: Activado)
    Este elemento se puede configurar solo cuando Fast Boot (Arranque rápido) está configurado en Enabled (Activado) o Ultra Fast (Ultra rápido).
  • Soporte VGA
    Le permite seleccionar el tipo de sistema operativo que se va a arrancar.
    • Auto (Automático)
      Activa solo la ROM de opción heredada.
    • EFI Driver (Controlador EFI)
      Activa la ROM de opción EFI. (Predeterminado)

Este elemento se puede configurar solo cuando Fast Boot (Arranque rápido) está configurado en Enabled (Activado) o Ultra Fast (Ultra rápido).

  • Soporte USB
    • Disabled
      Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
    • Full Initial
      Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
    • Partial Initial
      Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.

Este elemento se puede configurar solo cuando Fast Boot (Arranque rápido) está configurado en Enabled (Activado). Esta función se desactiva cuando Fast Boot (Arranque rápido) está configurado en Ultra Fast (Ultra rápido).

  • Soporte del controlador de pila de red
    • Disabled (Desactivado)
      Desactiva el arranque desde la red. (Predeterminado)
    • Enabled (Activado)
      Activa el arranque desde la red.

Este elemento se puede configurar solo cuando Fast Boot (Arranque rápido) está configurado en Enabled (Activado) o Ultra Fast (Ultra rápido).

  • Soporte CSM
    Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para admitir un proceso de arranque de PC heredado.
    • Disabled (Desactivado)
      Desactiva UEFI CSM y solo admite el proceso de arranque de la BIOS UEFI.
    • Enabled (Activado)
      Activa UEFI CSM. (Predeterminado)
  • LAN PXE Boot Option ROM
    Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento se puede configurar solo cuando CSM Support (Soporte CSM) está configurado en Enabled (Activado).
  • Control de opción de arranque de almacenamiento
    Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.
    • Disabled (Desactivado)
      Desactiva la ROM de opción.
    • UEFI Only (Solo UEFI)
      Activa solo la ROM de opción UEFI. (Predeterminado)
    • Legacy Only (Solo heredado)
      Activa solo la ROM de opción heredada.

Este elemento se puede configurar solo cuando CSM Support (Soporte CSM) está configurado en Enabled (Activado).

  • Prioridad de ROM de otros dispositivos PCI
    Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores gráficos.
    • Disabled (Desactivado)
      Desactiva la ROM de opción.
    • UEFI Only (Solo UEFI)
      Activa solo la ROM de opción UEFI. (Predeterminado)
    • Legacy Only (Solo heredado)
      Activa solo la ROM de opción heredada.

Este elemento se puede configurar solo cuando CSM Support (Soporte CSM) está configurado en Enabled (Activado).

  • Contraseña de administrador
    Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al arrancar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones de la BIOS.
  • Contraseña de usuario
    Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al arrancar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas. Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le pida la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
    NOTA: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.

Arranque seguro

Le permite activar o desactivar el Arranque seguro y configurar los ajustes relacionados. Este elemento se puede configurar solo cuando CSM Support (Soporte CSM) está configurado en Disabled (Desactivado).

  • Modo de funcionamiento preferido
    Le permite seleccionar si desea entrar en el modo Fácil o en el modo Avanzado después de entrar en la configuración de la BIOS. Auto (Automático) entra en el modo de la BIOS donde estuvo la última vez. (Predeterminado: Automático)

Guardar y salir

Guardar y salir

  • Guardar y salir de la configuración
    Pulse <Enter> en este elemento y seleccione Yes (Sí). Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de la configuración de la BIOS.
  • Salir sin guardar
    Pulse <Enter> en este elemento y seleccione Yes (Sí). Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de la configuración de la BIOS.
  • Cargar valores predeterminados optimizados
    Pulse <Enter> en este elemento y seleccione Yes (Sí) para cargar los valores predeterminados óptimos de la BIOS. Los valores predeterminados de la BIOS ayudan al sistema a funcionar en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
  • Anulación de arranque
    Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Yes (Sí) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
  • Guardar perfiles
    Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Setup Profile 1 (Perfil de configuración 1) ~ Setup Profile 8 (Perfil de configuración 8). Pulse <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
  • Cargar perfiles
    Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede utilizar esta función para cargar la configuración de la BIOS desde un perfil creado anteriormente, sin la molestia de volver a configurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y, a continuación, pulse <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Configuración de un conjunto RAID

Niveles RAID

RAID 0 RAID 1 RAID 10
Número mínimo de discos duros ≥2 2 4
Capacidad de la matriz Número de discos duros *
Tamaño del disco más pequeño 		Tamaño del disco más pequeño (Número de discos duros/2) *
Tamaño del disco más pequeño
Tolerancia a fallos No Sí Sí

Antes de comenzar, prepare los siguientes elementos:

  • Al menos dos discos duros SATA o SSD. (Nota) (Para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad).
  • Disco de configuración de Windows.
  • Un ordenador conectado a Internet.
  • Una unidad de memoria USB.

Configuración del controlador SATA integrado

  1. Instalación de discos duros SATA en su ordenador
    Instale los discos duros/SSD en los conectores SATA/M.2 de la placa base. A continuación, conecte los conectores de alimentación de la fuente de alimentación a los discos duros.
  2. Configuración del modo del controlador SATA en la configuración de la BIOS
    Asegúrese de configurar correctamente el modo del controlador SATA en la configuración de la BIOS del sistema.
    Pasos:
    Encienda el ordenador y pulse <Delete> para entrar en la configuración de la BIOS durante la POST (Power-On Self-Test). En Settings\IO Ports, ajuste SATA Configuration\SATA Mode a RAID. A continuación, guarde los ajustes y reinicie el ordenador. (Si desea utilizar SSD NVMe PCIe para configurar RAID, asegúrese de ajustar NVMe RAID mode a Enabled).
    information Los menús de configuración de la BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración de la BIOS que verá dependerán de la placa base que tenga y de la versión de la BIOS.
  3. Configuración RAID UEFI
    Pasos:
    1. En la configuración de la BIOS, vaya a Boot y ajuste CSM Support a Disabled. Guarde los cambios y salga de la configuración de la BIOS.
    2. Después de que el sistema se reinicie, vuelva a entrar en la configuración de la BIOS. A continuación, entre en el submenú Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. En la pantalla RAIDXpert2 Configuration Utility, pulse <Enter> en Array Management para entrar en la pantalla Create Array. A continuación, seleccione un nivel RAID. Los niveles RAID admitidos incluyen RAID 0, RAID 1 y RAID 10 (las selecciones disponibles dependen del número de discos duros que se estén instalando). A continuación, pulse <Enter> en Select Physical Disks para entrar en la pantalla Select Physical Disks.
    4. En la pantalla Select Physical Disks, seleccione los discos duros que se incluirán en la matriz RAID y ajústelos a Enabled. A continuación, utilice la tecla de flecha hacia abajo para desplazarse hasta Apply Changes y pulse <Enter>. A continuación, vuelva a la pantalla anterior y ajuste Select CacheTagSize, Read Cache Policy y Write Cache Policy.
    5. Desplácese hasta Create Array y pulse <Enter> para comenzar.
    6. Una vez completado, volverá a la pantalla Array Management. En ManageArray Properties puede ver el nuevo volumen RAID e información sobre el nivel RAID, el nombre de la matriz, la capacidad de la matriz, etc.

(Nota) Tenga en cuenta que un SSD M.2 PCIe no se puede utilizar para crear un conjunto RAID con un disco duro SATA.

Instalar el controlador RAID y el sistema operativo

Con la configuración correcta de la BIOS, está listo para instalar el sistema operativo.

Instalación del sistema operativo
Como algunos sistemas operativos ya incluyen el controlador RAID, no es necesario instalar un controlador RAID independiente durante el proceso de instalación de Windows. Una vez instalado el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el APP Center de GIGABYTE para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se va a instalar requiere que proporcione un controlador RAID adicional durante el proceso de instalación del sistema operativo, consulte los siguientes pasos:

  1. Vaya al sitio web de GIGABYTE, busque la página web del modelo de placa base, descargue el archivo AMD RAID Preinstall Driver en la página Support\Download\SATA RAID/AHCI, descomprima el archivo y copie los archivos en su unidad de memoria USB.
  2. Arranque desde el disco de instalación de Windows y realice los pasos estándar de instalación del sistema operativo. Cuando aparezca la pantalla que le solicite que cargue el controlador, seleccione Browse (Examinar).
  3. Inserte la unidad de memoria USB y, a continuación, busque la ubicación del controlador. Seleccione primero AMD-RAID Bottom Device y haga clic en Next (Siguiente) para cargar el controlador. A continuación, seleccione AMD-RAID Controller y haga clic en Next (Siguiente) para cargar el controlador. Por último, continúe con la instalación del sistema operativo.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración de una matriz RAID.

Instalación de controladores

Después de instalar el sistema operativo, aparecerá un cuadro de diálogo en la esquina inferior derecha del escritorio preguntándole si desea descargar e instalar los controladores y las aplicaciones de GIGABYTE a través de APP Center. Haga clic en Install (Instalar) para continuar con la instalación. (En la configuración de la BIOS, asegúrese de que Advanced\APP Center Download & Install Confguration\ APP Center Download & Install esté ajustado a Enabled [Activado]).

Cuando aparezca el cuadro de diálogo del Acuerdo de licencia de usuario final, pulse <Accept> (Aceptar) para instalar APP Center. En la pantalla de APP Center, seleccione los controladores y las aplicaciones que desea instalar y haga clic en Install (Instalar).

information Antes de la instalación, asegúrese de que el sistema está conectado a Internet.
Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la resolución de problemas.

GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistencia técnica y no técnica (ventas/marketing): https://esupport.gigabyte.com
Dirección WEB (inglés): https://www.gigabyte.com
Dirección WEB (chino): https://www.gigabyte.com/tw

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de GIGABYTE A520I AC

Idiomas disponibles

Manuales relacionados para Gigabyte A520I AC

Tabla de contenido
