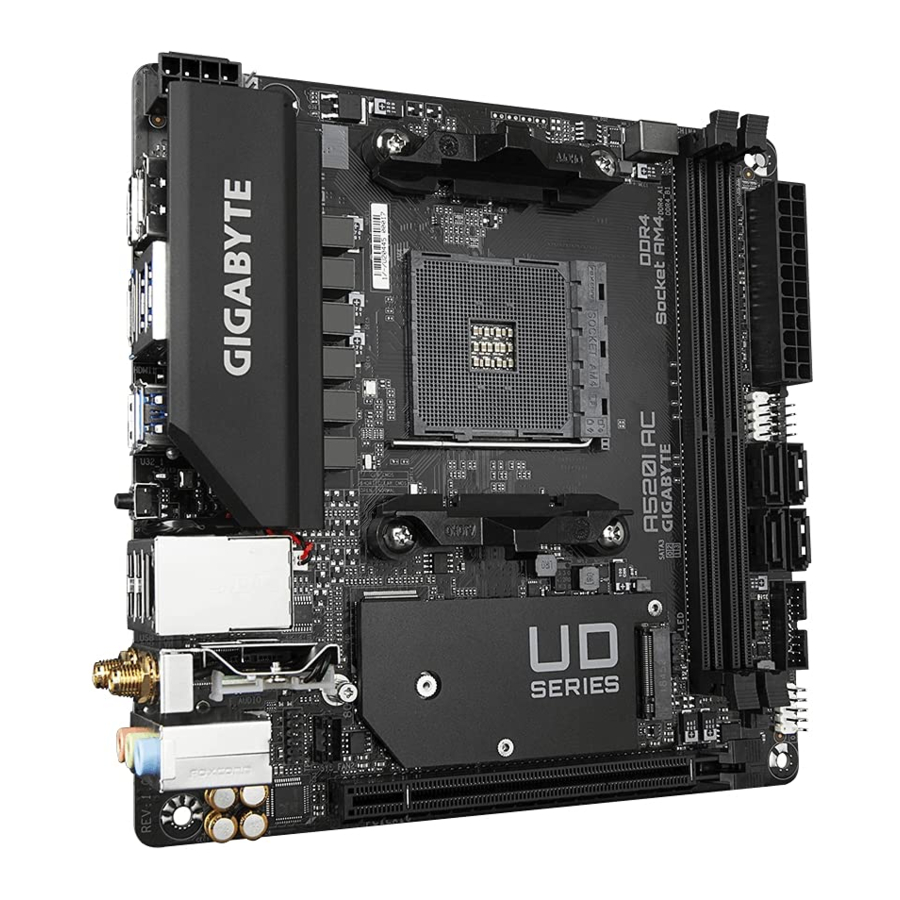

GIGABYTE A520I AC-manual

Identifisere hovedkortrevisjonen din

Revisjonsnummeret på hovedkortet ditt ser slik ut: "REV: X.X." For eksempel betyr "REV: 1.0" at revisjonen av hovedkortet er 1.0. Sjekk hovedkortrevisjonen din før du oppdaterer hovedkort BIOS, drivere, eller når du leter etter teknisk informasjon.
Eksempel:

A520I AC-hovedkortoppsett

Maskinvareinstallasjon

Installasjonsforsiktighetsregler

Hovedkortet inneholder en rekke følsomme elektroniske kretser og komponenter som kan bli skadet som følge av elektrostatisk utladning (ESD). Før installasjon må du lese bruksanvisningen nøye og følge disse prosedyrene:

• Før installasjon må du sørge for at kabinettet er egnet for hovedkortet.
• Før installasjon må du ikke fjerne eller ødelegge hovedkortets S/N (serienummer) -etikett eller garantietiketten fra forhandleren. Disse etikettene kreves for å validere garantien.
• Fjern alltid vekselstrømmen ved å trekke ut strømledningen fra stikkontakten før du installerer eller fjerner hovedkortet eller andre maskinvarekomponenter.
• Når du kobler maskinvarekomponenter til de interne kontaktene på hovedkortet, må du sørge for at de er koblet godt og sikkert til.
• Når du håndterer hovedkortet, må du unngå å berøre metallledninger eller kontakter.
• Det er best å bruke en elektrostatisk utladningsarmbånd (ESD) når du håndterer elektroniske komponenter som et hovedkort, CPU eller minne. Hvis du ikke har en ESD-armbånd, må du holde hendene tørre og først berøre en metallgjenstand for å eliminere statisk elektrisitet.
• Før du installerer hovedkortet, må du plassere det på toppen av en antistatisk pute eller i en elektrostatisk skjermingsbeholder.
• Før du kobler til eller fra strømforsyningskabelen fra hovedkortet, må du sørge for at strømforsyningen er slått av.
• Før du slår på strømmen, må du sørge for at strømforsyningsspenningen er satt i henhold til den lokale spenningsstandarden.
• Før du bruker produktet, må du kontrollere at alle kabler og strømkontakter til maskinvarekomponentene dine er koblet til.
• For å forhindre skade på hovedkortet, må du ikke la skruer komme i kontakt med hovedkortets krets eller komponenter.
• Kontroller at det ikke er noen rester av skruer eller metallkomponenter plassert på hovedkortet eller inne i datamaskinkabinettet.
• Ikke plasser datasystemet på en ujevn overflate.
• Ikke plasser datasystemet i et miljø med høy temperatur eller fuktighet.
• Å slå på datamaskinens strøm under installasjonsprosessen kan føre til skade på systemkomponenter samt fysisk skade på brukeren.
• Hvis du er usikker på noen installasjonstrinn eller har et problem relatert til bruken av produktet, må du kontakte en sertifisert datatekniker.
• Hvis du bruker en adapter, skjøteledning eller strømskinne, må du rådføre deg med installasjons- og/eller jordingsinstruksjonene.

Produktspesifikasjoner

CPU	AMD Socket AM4, støtte for: AMD Ryzen ™ 5000-serien prosessorer/ AMD Ryzen ™ 5000 G-serien prosessorer/ AMD Ryzen ™ 4000 G-serien prosessorer/ AMD Ryzen ™ 3000-serien prosessorer (Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten.)
Chipset	AMD A520
Memory	2 x DDR4 DIMM-sokler som støtter opptil 64 GB (32 GB enkel DIMM-kapasitet) systemminne Støtte for DDR4 3200/2933/2667/2400/2133 MT/s minnemoduler Dual channel-minnearkitektur Støtte for ECC Un-buffered DIMM 1Rx8/2Rx8 minnemoduler (fungerer i ikke-ECC-modus) Støtte for ikke-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 minnemoduler Støtte for Extreme Memory Profile (XMP) minnemoduler (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Onboard Graphics	Integrert i AMD Ryzen ™ 5000 G-serien/4000 G-serien prosessorer: x DisplayPort-port, som støtter en maksimal oppløsning på 5120x2880@60 Hz * Støtte for DisplayPort 1.4-versjon, HDCP 2.3 og HDR. x HDMI-porter, som støtter en maksimal oppløsning på 4096x2160@60 Hz * Støtte for HDMI 2.1-versjon, HDCP 2.3 og HDR. Støtte for opptil 3 skjermer samtidig Maksimalt delt minne på 16 GB
Audio	Realtek® audio CODEC High Definition Audio 2/4/5.1/7.1-kanal * Du kan endre funksjonaliteten til en lydkontakt ved hjelp av lydprogramvaren. For å konfigurere 7.1-kanals lyd, gå til lydprogramvaren for lydinnstillinger.
LAN	Realtek® GbE LAN-chip (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module	Intel® Wi-Fi AC 3168 (For PCB rev. 1.0/1.2/1.3)/ Intel® Wi-Fi AC 9260 (For PCB rev. 1.1)/ Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (For PCB rev. 1.4) WIFI 802.11a/b/g/n/ac, som støtter 2,4/5 GHz Dual-Band BLUETOOTH 4.2 Støtte for 11ac trådløs standard og opptil 433 Mbps datahastighet * Faktisk datahastighet kan variere avhengig av miljø og utstyr.
Expansion Slots	Integrert i CPU-en: 1 x PCI Express x16-spor, som støtter PCIe 3.0 og kjører på x16
Storage Interface	Integrert i CPU-en: 1 x M.2-kontakt (Socket 3, M key, type 2260/2280 SATA og PCIe 3.0 x4/ x2 SSD-støtte) Chipset: 4 x SATA 6Gb/s-kontakter Støtte for RAID 0, RAID 1 og RAID 10
USB	Integrert i CPU-en: 4 x USB 3.2 Gen 1-porter på bakpanelet Chipset: 2 x USB 3.2 Gen 1-porter tilgjengelig via den interne USB-headeren 4 x USB 2.0/1.1-porter (2 porter på bakpanelet, 2 porter tilgjengelig via den interne USB-headeren)
Internal Connectors	1 1 x 24-pinners ATX-hovedstrømkontakt 1 x 8-pinners ATX 12V strømkontakt 1 x CPU-vifteheader 2 x systemvifteheadere 1 x adresserbar LED-stripeheader 1 x RGB LED-stripeheader 1 x M.2 Socket 3-kontakt 4 x SATA 6Gb/s-kontakter 1 x frontpanelheader 1 x frontpanel lydheader 1 x høyttalerheader 1 x USB 3.2 Gen 1-header 1 x USB 2.0/1.1-header 1 x Trusted Platform Module (TPM)-header (2x6 pin, kun for GC-TPM2.0_S-modulen) 1 x seriell portheader 1 x Clear CMOS-jumper
Back Panel Connectors	1 1 x DisplayPort 2 x HDMI-porter 4 x USB 3.2 Gen 1-porter 2 x USB 2.0/1.1-porter 1 x Q-Flash Plus-knapp 1 x RJ-45-port 2 x SMA-antennekontakter (1T1R) 3 x lydkontakter
I/O Controller	iTE® I/O Controller Chip
Hardware Monitor	Spenningsovervåking Temperaturovervåking Viftehastighetsovervåking Overopphetingsvarsel Viftefeilvarsel Viftestyring * Om viftestyringsfunksjonen støttes, avhenger av viften du installerer.
BIOS	1 x 128 Mbit flash Bruk av lisensiert AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Støtte for APP Center * Tilgjengelige applikasjoner i APP Center kan variere etter hovedkortmodell. Støttede funksjoner for hver applikasjon kan også variere avhengig av hovedkortspesifikasjoner. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Støtte for Q-Flash Støtte for Q-Flash Plus Støtte for Xpress Install
Bundled Software	Norton® Internet Security (OEM-versjon) Programvare for båndbreddeadministrasjon av LAN
Operating System	Støtte for Windows 11 64-bit Støtte for Windows 10 64-bit
Form Factor	Mini-ITX Form Factor; 17,0 cm x 17,0 cm

* GIGABYTE forbeholder seg retten til å gjøre endringer i produktspesifikasjonene og produktrelatert informasjon uten forvarsel.
Besøk GIGABYTEs nettsted for støttelister for CPU, minnemoduler, SSD-er og M.2-enheter.

Besøk siden SERVICE/SUPPORT\Utility på GIGABYTEs nettsted for å laste ned den nyeste versjonen av apper.

Installere CPU-en

Les følgende retningslinjer før du begynner å installere CPU-en:

• Kontroller at hovedkortet støtter CPU-en.
  (Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten.)
• Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer CPU-en for å forhindre maskinvareskade.
• Finn pinne én på CPU-en. CPU-en kan ikke settes inn hvis den er orientert feil.
• Påfør et jevnt og tynt lag med termisk pasta på overflaten av CPU-en.
• Ikke slå på datamaskinen hvis CPU-kjøleren ikke er installert, ellers kan overoppheting og skade på CPU-en forekomme.
• Still inn CPU-ens vertfrekvens i samsvar med CPU-spesifikasjonene. Det anbefales ikke at systembussfrekvensen settes utover maskinvarespesifikasjonene, siden den ikke oppfyller standardkravene for periferiutstyret. Hvis du ønsker å stille inn frekvensen utover standardspesifikasjonene, må du gjøre det i henhold til maskinvarespesifikasjonene dine, inkludert CPU, grafikkort, minne, harddisk osv.

Installere CPU-en
Løft CPU-sokkelens låsespak helt opp. Finn pinne én (angitt med en liten trekant) på CPU-sokkelen og CPU-en. Når CPU-en er plassert i sokkelen, plasser du én finger ned midt på CPU-en, senker låsespaken og låser den i fullt låst posisjon.

Ikke tving CPU-en inn i CPU-sokkelen før CPU-sokkelens låsespak er løftet opp, ellers kan CPU-en og CPU-sokkelen bli skadet.

Installere minnet

Les følgende retningslinjer før du begynner å installere minnet:

• Kontroller at hovedkortet støtter minnet. Det anbefales at minne med samme kapasitet, merke, hastighet og brikker brukes. (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
• Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer minnet for å forhindre maskinvareskade.
• Minnemoduler har en idiotsikker design. En minnemodul kan bare installeres i én retning. Hvis du ikke kan sette inn minnet, bytter du retning.

Dual Channel-minnekonfigurasjon
Dette hovedkortet har to minnesokler og støtter Dual Channel-teknologi. Etter at minnet er installert, vil BIOS automatisk oppdage spesifikasjonene og kapasiteten til minnet. Å aktivere Dual Channel-minnemodus vil doble den opprinnelige minnebåndbredden.
De to minnesoklene er delt inn i to kanaler, og hver kanal har én minnesokkel som følger:

• Kanal A: DDR4_A1
• Kanal B: DDR4_B1

På grunn av CPU-begrensninger, les følgende retningslinjer før du installerer minnet i Dual Channel-modus.

1. Dual Channel-modus kan ikke aktiveres hvis bare én minnemodul er installert.
2. Når du aktiverer Dual Channel-modus med to minnemoduler, anbefales det at minne med samme kapasitet, merke, hastighet og brikker brukes.

Besøk GIGABYTEs nettsted for mer informasjon om maskinvareinstallasjon.

Installere et utvidelseskort

Les følgende retningslinjer før du begynner å installere et utvidelseskort:

• Kontroller at hovedkortet støtter utvidelseskortet. Les nøye gjennom håndboken som fulgte med utvidelseskortet ditt.
• Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer et utvidelseskort for å forhindre maskinvareskade.

Kontakter på bakpanelet

1. DisplayPort ^{(Note 1)}
   DisplayPort leverer digital bilde- og lydkvalitet av høy kvalitet, og støtter toveis lydoverføring. DisplayPort kan støtte både DPCP- og HDCP 2.3-innholdsbeskyttelsesmekanismer. Den gir forbedrede bilder som støtter Rec. 2020 (Wide Color Gamut) og High Dynamic Range (HDR) for Blu-ray UHD-avspilling. Du kan bruke denne porten til å koble til din DisplayPort-støttede skjerm. Merk: DisplayPort-teknologien kan støtte en maksimal oppløsning på 5120x2880@60 Hz, men de faktiske oppløsningene som støttes, avhenger av skjermen som brukes.
2. HDMI Port ^{(Note 1)}

   HDMI-porten er HDCP2.3-kompatibel og støtter DolbyTrueHD- og DTS HD Master Audio-formater. Den støtter også opptil 192 KHz/24bit 7.1-kanals LPCM-lydutgang. Du kan bruke denne porten til å koble til din HDMI-støttede skjerm. Maksimal støttet oppløsning er 4096x2160@60 Hz, men de faktiske oppløsningene som støttes, avhenger av skjermen som brukes.

   • For å sette opp en konfigurasjon med trippel skjerm, må du først installere hovedkortdrivere i operativsystemet.
   • Etter at du har installert DisplayPort/HDMI-enheten, må du sørge for å angi standard lydafspillingsenhet til DisplayPort/HDMI. (Elementnavnet kan variere avhengig av operativsystemet ditt.)
3. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1-porten støtter USB 3.2 Gen 1-spesifikasjonen og er kompatibel med USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
4. USB 3.2 Gen 1 Port (Q-Flash Plus Port)
   USB-porten støtter USB 3.2 Gen 1-spesifikasjonen. Bruk denne porten for USB-enheter. Før du bruker Q-Flash Plus ^{(Note 2)}, må du sørge for å sette USB-flashstasjonen inn i denne porten først.

   • Når du fjerner kabelen som er koblet til en kontakt på bakpanelet, må du først fjerne kabelen fra enheten og deretter fjerne den fra hovedkortet.
   • Når du fjerner kabelen, trekker du den rett ut av kontakten. Ikke vri den fra side til side for å forhindre en elektrisk kortslutning inne i kabelkontakten.
5. Q-Flash Plus Button ^{(Note 2)}
   Q-Flash Plus lar deg oppdatere BIOS når systemet er slått av (S5-avslutningstilstand). Lagre den nyeste BIOS-en på en USB-minnepinne og koble den til Q-Flash Plus-porten, og deretter kan du nå flash BIOS automatisk ved å trykke på Q-Flash Plus-knappen. QFLED vil blinke når BIOS-matching og flash-aktiviteter starter, og vil slutte å blinke når hoved-BIOS-flashingen er fullført.
6. RJ-45 LAN Port
   Gigabit Ethernet LAN-porten gir Internett-tilkobling med opptil 1 Gbps datahastighet. Følgende beskriver tilstandene til LAN-portens LED-er.

   Speed LED:

   Tilstand	Beskrivelse
   Oransje	1 Gbps datahastighet
   Grønn	100 Mbps datahastighet
   Av	10 Mbps datahastighet

   Aktivitets-LED:

   Tilstand	Beskrivelse
   Blinker	Dataoverføring eller mottak skjer
   Av	Ingen dataoverføring eller mottak skjer

7. USB 2.0/1.1 Port
   USB-porten støtter USB 2.0/1.1-spesifikasjonen. Bruk denne porten for USB-enheter.
8. SMA Antenna Connectors (1T1R)
   Bruk denne kontakten til å koble til en antenne.
   Stram antennene til antennekontaktene, og sikt deretter antennene riktig for bedre signalmottak.
9. Line In/Rear Speaker Out (Blue)
   Linjeinngangskontakten. Bruk denne lydkontakten for linjeinngangsenheter som en optisk stasjon, walkman osv.
10. Line Out/Front Speaker Out (Green)
    Linjeutgangskontakten.
11. Mic In/Center/Subwoofer Speaker Out (Pink)
    Mikrofoninngangskontakten.
    Lydkontaktkonfigurasjoner:

    Kontakt	Hodetelefon/2-kanals	4-kanals	5.1-kanals	7.1-kanals
    Line In/Rear Speaker Out		✓	✓	✓
    Line Out/Front Speaker Out	✓	✓	✓	✓
    Mic In/Center/Subwoofer Speaker Out			✓	✓
    Front Panel Line Out/Side Speaker Out				✓

    Du kan endre funksjonaliteten til en lydkontakt ved hjelp av lydprogramvaren. For å konfigurere 7.1-kanals lyd, gå til lydprogramvaren for lydinnstillinger.

Gå til GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer lydprogramvaren.

(Note 1) Kun for AMD Ryzen^™ 5000 G-Series/4000 G-SeriesProcessors.
(Note 2) For å aktivere Q-Flash Plus-funksjonen, vennligst besøk "Unique Features"-nettsiden på GIGABYTEs nettsted.

Interne kontakter

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 0/1/2/3
8. M2A_CPU
9. F_PANEL
10. F_AUDIO
11. SPEAKER
12. F_U32
13. F_USB
14. COM
15. TPM
16. CLR_CMOS
17. BAT

Les følgende retningslinjer før du kobler til eksterne enheter:

• Sørg først for at enhetene dine er kompatible med kontaktene du ønsker å koble til.
• Før du installerer enhetene, må du slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå å skade enhetene.
• Etter at du har installert enheten og før du slår på datamaskinen, må du sørge for at enhetskabelen er godt festet til kontakten på hovedkortet.

1/2). ATX_12V/ATX (2x4 12V strømkontakt og 2x12 hovedstrømkontakt)
Ved bruk av strømkontakten kan strømforsyningen levere nok stabil strøm til alle komponentene på hovedkortet. Før du kobler til strømkontakten, må du først sørge for at strømforsyningen er slått av og at alle enheter er riktig installert. Strømkontakten har en idiotsikker design. Koble strømforsyningskabelen til strømkontakten i riktig retning.
12V-strømkontakten forsyner hovedsakelig strøm til CPU-en. Hvis 12V-strømkontakten ikke er koblet til, vil ikke datamaskinen starte.
For å oppfylle utvidelseskravene anbefales det å bruke en strømforsyning som tåler høyt strømforbruk (500 W eller mer). Hvis det brukes en strømforsyning som ikke gir nødvendig strøm, kan resultatet føre til et ustabilt eller ikke-oppstartbart system.

ATX_12V:

Pin nr.	Definisjon
1	GND (kun for 2x4-pinners 12V)
2	GND (kun for 2x4-pinners 12V)
3	GND
4	GND
5	+12V (kun for 2x4-pinners 12V)
6	+12V (kun for 2x4-pinners 12V)
7	+12V
8	+12V

ATX:

Pin nr.	Definisjon
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (kun for 2x12-pinners ATX)
12	3.3V (kun for 2x12-pinners ATX)
13	3.3V
14	-12V
15	GND
16	PS_ON (myk På/Av)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (kun for 2x12-pinners ATX)
24	GND (kun for 2x12-pinners ATX)

3/4). CPU_FAN/SYS_FAN1/2 (viftehoder)
Alle viftehoder på dette hovedkortet er 4-pinners. De fleste viftehoder har en idiotsikker innsettingsdesign. Når du kobler til en viftekabel, må du sørge for å koble den til i riktig retning (den svarte kontaktledningen er jordledningen). Hastighetskontrollfunksjonen krever bruk av en vifte med viftehastighetskontroll. For optimal varmeavledning anbefales det at en systemvifte installeres inne i kabinettet.

Pin nr.	Definisjon
1	GND
2	Spenninghastighetskontroll
3	Sense
4	PWM-hastighetskontroll

• Sørg for å koble viftekabler til viftehodene for å forhindre at CPU-en og systemet overopphetes. Overoppheting kan føre til skade på CPU-en eller at systemet henger seg.
• Disse viftehodene er ikke konfigurasjonsjumperblokker. Ikke plasser en jumperhette på hodene.

5. D_LED (adresserbart LED-stripehode)
   Hodene kan brukes til å koble til en standard 5050 adresserbar LED-stripe, med en maksimal effekt på 5A (5V) og et maksimalt antall på 1000 lysdioder.


   Pin nr.	Definisjon
   1	V (5V)
   2	Data
   3	Ingen pin
   4	GND

   Koble den adresserbare LED-stripen til hodet. Strømstiften (merket med en trekant på pluggen) på LED-stripen må kobles til Pin 1 på det adresserbare LED-stripehodet. Feil tilkobling kan føre til skade på LED-stripen.

6. LED_C (RGB LED-stripehode)
   Hodene kan brukes til å koble til en standard 5050 RGB LED-stripe (12V/G/R/B), med en maksimal effekt på 2A (12V) og en maksimal lengde på 2m.


   Pin nr.	Definisjon
   1	12V
   2	G
   3	R
   4	B

   Koble RGB LED-stripen til hodet. Strømstiften (merket med en trekant på pluggen) på LED-stripen må kobles til Pin 1 (12V) på dette hodet. Feil tilkobling kan føre til skade på LED-stripen.
   For hvordan du slår på/av lysene på LED-stripen, kan du gå til "Unique Features"-nettsiden på GIGABYTEs nettsted.
   Før du installerer enhetene, må du slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå å skade enhetene.

7. SATA3 0/1/2/3 (SATA 6Gb/s-kontakter)
   SATA-kontaktene er i samsvar med SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s- og SATA 1.5Gb/s-standarden. Hver SATA-kontakt støtter en enkelt SATA-enhet. SATA-kontaktene støtter RAID 0, RAID 1 og RAID 10. Se kapittel "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-array.


   Pin nr.	Definisjon
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

8. M2A_CPU (M.2 Socket 3-kontakt)
   M.2-kontakten støtter M.2 SATA SSD-er eller M.2 PCIe SSD-er og støtter RAID-konfigurasjon. Vær oppmerksom på at en M.2 PCIe SSD ikke kan brukes til å opprette et RAID-sett med en SATA-harddisk. Se kapittel "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-array.

   Følg trinnene nedenfor for å installere en M.2 SSD riktig i M.2-kontakten.
   1. Bruk en skrutrekker for å løsne skruen på kjøleribben, og fjern deretter kjøleribben først.
   2. Finn riktig monteringshull for M.2 SSD-en som skal installeres, og stram deretter avstandsstykket først. Sett M.2 SSD-en inn i M.2-kontakten i en vinkel.
   3. Trykk M.2 SSD-en ned og fest den deretter med skruen. Sett tilbake kjøleribben og fest den til det opprinnelige hullet.
      Velg riktig hull for M.2 SSD-en som skal installeres, og fest skruen og avstandsstykket igjen.
9. F_PANEL (frontpanelhode)
   Koble strømbryteren, tilbakestillingsbryteren og systemstatusindikatoren på kabinettet til dette hodet i henhold til pin-tildelingene nedenfor. Vær oppmerksom på de positive og negative pinnene før du kobler til kablene.

   • PLED (strøm-LED):

     Systemstatus	LED
     S0	På
     S3/S4/S5	Av

     Kobles til strømindikatoren på kabinettets frontpanel. LED-en lyser når systemet er i drift. LED-en er slått av når systemet er i S3/S4-hvilemodus eller slått av (S5).

   • PW (strømbryter):
     Kobles til strømbryteren på kabinettets frontpanel. Du kan konfigurere hvordan du slår av systemet ved hjelp av strømbryteren (se kapittel "BIOS-oppsett," "Settings\Platform Power," for mer informasjon).
   • HD (Harddiskaktivitets-LED):
     Kobles til harddiskaktivitets-LED-en på kabinettets frontpanel. LED-en lyser når harddisken leser eller skriver data.
   • RES (Tilbakestillingsbryter):
     Kobles til tilbakestillingsbryteren på kabinettets frontpanel. Trykk på tilbakestillingsbryteren for å starte datamaskinen på nytt hvis datamaskinen fryser og ikke klarer å utføre en normal omstart.
   • NC: Ingen tilkobling.
     Utformingen av frontpanelet kan variere etter kabinett. En frontpanelmodul består hovedsakelig av strømbryter, tilbakestillingsbryter, strøm-LED, harddiskaktivitets-LED og lignende. Når du kobler kabinettets frontpanelmodul til denne headeren, må du sørge for at ledningstildelingen og pintildelingen samsvarer riktig.
10. F_AUDIO (lydheader på frontpanel)
    Lydheaderen på frontpanelet støtter High Definition-lyd (HD). Du kan koble kabinettets frontpanelmodul til denne headeren. Sørg for at ledningstildelingen til modulens kontakt samsvarer med pintildelingen til hovedkortets header. Feil tilkobling mellom modulens kontakt og hovedkortets header vil føre til at enheten ikke fungerer eller til og med skader den.


    Pin No.	Definisjon
    1	MIC L
    2	GND
    3	MIC R
    4	NC
    5	Head Phone R
    6	MIC Detection
    7	SENSE_SEND
    8	No Pin
    9	Head Phone L
    10	Head Phone Detection

    Noen kabinetter har en lydmodul på frontpanelet som har separate kontakter på hver ledning i stedet for en enkelt plugg. For informasjon om tilkobling av lydmodulen på frontpanelet som har forskjellige ledningstildelinger, vennligst kontakt kabinettprodusenten.

11. SPEAKER (Høyttalerheader)
    Kobles til høyttaleren på kabinettets frontpanel. Systemet rapporterer systemets oppstartsstatus ved å sende ut en pipelyd. En enkelt kort pipelyd vil høres hvis det ikke oppdages noe problem ved systemoppstart.


    Pin No.	Definisjon
    1	VCC
    2	NC
    3	NC
    4	SPK-

12. F_U32 (USB 3.2 Gen 1-header)
    Headeren er i samsvar med USB 3.2 Gen 1- og USB 2.0-spesifikasjonen og kan gi to USB-porter. For å kjøpe det valgfrie 3,5" frontpanelet som gir to USB 3.2 Gen 1-porter, vennligst kontakt den lokale forhandleren.


    Pin No.	Definisjon
    1	VBUS
    2	SSRX1-
    3	SSRX1+
    4	GND
    5	SSTX1-
    6	SSTX1+
    7	GND
    8	D1-
    9	D1+
    10	NC
    11	D2+
    12	D2-
    13	GND
    14	SSTX2+
    15	SSTX2-
    16	GND
    17	SSRX2+
    18	SSRX2-
    19	VBUS
    20	No Pin

13. F_USB1 (USB 2.0/1.1-header)
    Headeren er i samsvar med USB 2.0/1.1-spesifikasjonen. Hver USB-header kan gi to USB-porter via en valgfri USB-brakett. For å kjøpe den valgfrie USB-braketten, vennligst kontakt den lokale forhandleren.


    Pin No.	Definisjon
    1	Power (5V)
    2	Power (5V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	No Pin
    10	NC

    Før du installerer USB-braketten, må du slå av datamaskinen og trekke ut strømledningen fra stikkontakten for å unngå å skade USB-braketten.

14. COM (seriellportheader)
    COM-headeren kan gi én seriell port via en valgfri COM-portkabel. For å kjøpe den valgfrie COM-portkabelen, vennligst kontakt den lokale forhandleren.


    Pin No.	Definisjon
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	No Pin

15. TPM (Trusted Platform Module Header)
    Du kan koble en TPM (Trusted Platform Module) til denne headeren.


    Pin No.	Definisjon
    1	LAD0
    2	VCC3
    3	LAD1
    4	No Pin
    5	LAD2
    6	LCLK
    7	LAD3
    8	GND
    9	LFRAME
    10	NC
    11	SERIRQ
    12	LRESET

16. CLR_CMOS (Clear CMOS Jumper)
    Bruk denne jumperen til å fjerne BIOS-konfigurasjonen og tilbakestille CMOS-verdiene til fabrikkstandard. For å fjerne CMOS-verdiene, bruk en metallgjenstand som en skrutrekker for å berøre de to pinnene i noen sekunder.
    Open (Åpen): Normal
    Short (Kort): Clear CMOS Values (Fjern CMOS-verdier)

    • Slå alltid av datamaskinen før du fjerner CMOS-verdiene.
    • Etter at systemet er startet på nytt, gå til BIOS Setup for å laste fabrikkstandarder (velg Load Optimized Defaults (Last inn optimaliserte standarder)) eller manuelt konfigurere BIOS-innstillingene (se kapittel "BIOS Setup," for BIOS-konfigurasjoner).
17. BAT (Batteri)
    Batteriet gir strøm for å beholde verdiene (som BIOS-konfigurasjoner, dato og klokkeslettinformasjon) i CMOS når datamaskinen er slått av. Bytt ut batteriet når batterispenningen synker til et lavt nivå, ellers kan CMOS-verdiene være unøyaktige eller gå tapt.
    Du kan fjerne CMOS-verdiene ved å fjerne batteriet:

    1. Slå av datamaskinen og trekk ut strømledningen.
    2. Koble batterikabelen fra batterikabelheaderen og vent i ett minutt.
    3. Koble til batterikabelen.
    4. Koble til strømledningen og start datamaskinen på nytt.

    Pin No.	Definisjon
    1 (+)	RTC Power
    2 (-)	GND

    • Slå alltid av datamaskinen og trekk ut strømledningen før du bytter batteri.
    • Bytt ut batteriet med et tilsvarende. Skade på enhetene dine kan oppstå hvis batteriet byttes ut med feil modell.
    • Kontakt kjøpsstedet eller lokal forhandler hvis du ikke kan bytte batteriet selv eller er usikker på batterimodellen.
    • Brukte batterier må håndteres i samsvar med lokale miljøforskrifter.

BIOS-oppsett

BIOS (Basic Input and Output System) registrerer maskinvareparametere for systemet i CMOS på hovedkortet. Hovedfunksjonene inkluderer å utføre Power-On Self-Test (POST) under systemoppstart, lagre systemparametere og laste operativsystem, osv. BIOS inkluderer et BIOS-oppsettprogram som lar brukeren endre grunnleggende systemkonfigurasjonsinnstillinger eller aktivere visse systemfunksjoner.
Når strømmen er slått av, leverer batteriet på hovedkortet den nødvendige strømmen til CMOS for å beholde konfigurasjonsverdiene i CMOS.
For å få tilgang til BIOS-oppsettprogrammet, trykk på <Delete>-tasten under POST når strømmen er slått på. For å oppgradere BIOS, bruk enten GIGABYTE Q-Flash eller @BIOS-verktøyet.

• Q-Flash lar brukeren raskt og enkelt oppgradere eller sikkerhetskopiere BIOS uten å gå inn i operativsystemet.
• @BIOS er et Windows-basert verktøy som søker og laster ned den nyeste versjonen av BIOS fra Internett og oppdaterer BIOS.

  • Fordi BIOS-oppdatering potensielt er risikabelt, anbefales det at du ikke oppdaterer BIOS hvis du ikke opplever problemer med den nåværende versjonen av BIOS. For å oppdatere BIOS, gjør det med forsiktighet. Utilstrekkelig BIOS-oppdatering kan føre til systemfeil.
  • Det anbefales at du ikke endrer standardinnstillingene (med mindre du trenger det) for å forhindre systemustabilitet eller andre uventede resultater. Utilstrækkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, kan du prøve å tømme CMOS-verdiene og tilbakestille kortet til standardverdier. (Se avsnittet "Load Optimized Defaults" i dette kapittelet eller introduksjoner av batteri/clear CMOS-jumper i kapittel "Hardware Installation" for hvordan du tømmer CMOS-verdiene.)

Oppstartsbilde

Følgende oppstartslogobilde vises når datamaskinen starter.

Det er to forskjellige BIOS-moduser som følger, og du kan bruke <F2>-tasten for å bytte mellom de to modusene. Easy Mode lar brukere raskt se sin nåværende systeminformasjon eller gjøre justeringer for optimal ytelse. I Easy Mode kan du bruke musen til å bevege deg gjennom konfigurasjonselementer. Advanced Mode gir detaljerte BIOS-innstillinger. Du kan trykke på piltastene på tastaturet for å bevege deg mellom elementene og trykke <Enter> for å godta eller gå inn i en undermeny. Eller du kan bruke musen til å velge elementet du vil ha.

• Når systemet ikke er stabilt som vanlig, velg elementet LoadOptimizedDefaults for å sette systemet til standardinnstillingene.
• BIOS-oppsettmenyene som er beskrevet i dette kapittelet er kun for referanse og kan variere etter BIOS-versjon.

Hovedmenyen

Funksjonstaster for Advanced Mode

<←><→>	Flytt markeringslinjen for å velge en oppsettmeny
<↑><↓>	Flytt markeringslinjen for å velge et konfigurasjonselement i en meny
<Enter>/Dobbeltklikk	Utfør kommando eller gå inn i en meny
<+>/<Page Up>	Øk den numeriske verdien eller gjør endringer
<->/<Page Down>	Reduser den numeriske verdien eller gjør endringer
<F1>	Vis beskrivelser av funksjonstastene
<F2>	Bytt til Easy Mode
<F3>	Lagre de nåværende BIOS-innstillingene i en profil
<F4>	Last inn BIOS-innstillingene fra en profil som er opprettet tidligere
<F5>	Gjenopprett de forrige BIOS-innstillingene for de gjeldende undermenyene
<F6>	Vis skjermbildet Smart Fan 5
<F7>	Last inn de optimaliserte BIOS-standardinnstillingene for de gjeldende undermenyene
<F8>	Få tilgang til Q-Flash-verktøyet
<F10>	Lagre alle endringene og avslutt BIOS-oppsettprogrammet
<F11>	Bytt til Favoritter-undermenyen
<F12>	Ta et bilde av det gjeldende skjermbildet og lagre det på USB-stasjonen
<Insert>	Legg til eller fjern et favorittalternativ
<Ctrl>+<S>	Vis informasjon om det installerte minnet
<Esc>	Hovedmeny: Avslutt BIOS-oppsettprogrammet Undermenyer: Avslutt gjeldende undermeny

Favoritter (F11)

Angi dine ofte brukte alternativer som favoritter, og bruk <F11>-tasten for raskt å bytte til siden der alle favorittalternativene dine er plassert. For å legge til eller fjerne et favorittalternativ, gå til den opprinnelige siden og trykk <Insert> på alternativet. Alternativet er merket med en stjerne hvis det er angitt som en "favoritt".

Tweaker

Om systemet vil fungere stabilt med overklokking/overspenningsinnstillingene du har gjort, avhenger av de generelle systemkonfigurasjonene dine. Feilaktig overklokking/overspenning kan føre til skade på CPU, brikkesett eller minne og redusere levetiden til disse komponentene. Denne siden er kun for avanserte brukere, og vi anbefaler at du ikke endrer standardinnstillingene for å forhindre systemustabilitet eller andre uventede resultater. (Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, tøm CMOS-verdiene og tilbakestill kortet til standardverdier.)

• CPU Clock Control
  Lar deg manuelt angi CPU-baseklokken i trinn på 1 MHz. (Standard: Auto)

  Det anbefales sterkt at CPU-frekvensen stilles inn i samsvar med CPU-spesifikasjonene.
• Spread Spectrum Control
  Aktiverer eller deaktiverer CPU/PCIe Spread Spectrum. (Standard: Auto)

Avanserte CPU-innstillinger

• Core Performance Boost ^(Note)
  Lar deg bestemme om du vil aktivere Core Performance Boost (CPB)-teknologien, en CPU-ytelsesforbedringsteknologi. (Standard: Auto)
• SVM Mode
  Virtualisering forbedret av virtualiseringsteknologi vil tillate en plattform å kjøre flere operativsystemer og applikasjoner i uavhengige partisjoner. Med virtualisering kan ett datamaskinsystem fungere som flere virtuelle systemer. (Standard: Disabled)
• AMD Cool&Quiet function
  • Enabled
    Lar AMD Cool'n'Quiet-driveren dynamisk justere CPU-klokken og VID for å redusere varmeutgangen fra datamaskinen og strømforbruket. (Standard)
  • Disabled
    Deaktiverer denne funksjonen.
• PPC Adjustment ^(Note)
  Lar deg fikse PState til CPU-en. (Standard: PState 0)
• Global C-state Control ^(Note)
  Lar deg bestemme om du vil la CPU-en gå inn i C-tilstander. Når aktivert, vil CPU-kjernefrekvensen reduseres under systemets stopptilstand for å redusere strømforbruket. (Standard: Auto)
• Power Supply Idle Control ^{(Note 1)}
  Aktiverer eller deaktiverer Package C6 State.
  • Typical Current Idle (vanlig tomgangsstrøm)
    Deaktiverer denne funksjonen.
  • Low Current Idle (lav tomgangsstrøm)
    Aktiverer denne funksjonen.
  • Auto
    Lar BIOS automatisk konfigurere denne innstillingen. (Standard)
• CCD Control ^{(Note 1)}
  Angir antall CCD-er som skal brukes. (Standard: Auto)
• Downcore Control
  Lar deg velge antall CPU-kjerner som skal aktiveres (antall CPU-kjerner kan variere etter CPU). (Standard: Auto)
• SMT Mode
  Lar deg aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. (Standard: Auto)
• CPPC ^{(Note 1)}
  Aktiverer eller deaktiverer CPPC-funksjonen. (Standard: Auto)
• CPPC Preferred Cores ^{(Note 1)}
  Aktiverer eller deaktiverer CPPC Preferred Cores-funksjonen. (Standard: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Note 2)}
  Tillater BIOS å lese SPD-dataene på XMP-minnemodul(er) for å forbedre minneytelsen når aktivert.
  • Disabled (deaktivert)
    Deaktiverer denne funksjonen. (Standard)
  • Profile1
    Bruker Profil 1-innstillinger.
  • Profile2 ^{(Note 2)}
    Bruker Profil 2-innstillinger.
• XMP High Frequency Support ^{(Note 2)}
  Lar deg velge kompatibilitetsnivå for høyfrekvent minne. Dette elementet kan bare konfigureres når Extreme Memory Profle (X.M.P.) er satt til Profle1 eller Profle2. (Standard: Auto)
• System Memory Multiplier
  Lar deg angi systemminnemultiplikatoren. Auto angir minnemultiplikatoren i henhold til minne-SPD-data. (Standard: Auto)

Avanserte minneinnstillinger

Undertiminger for minne

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Disse seksjonene gir minnetimingsinnstillinger. Merk: Systemet ditt kan bli ustabilt eller ikke starte opp etter at du har gjort endringer på minnetimingene. Hvis dette skjer, må du tilbakestille kortet til standardverdier ved å laste inn optimaliserte standarder eller tømme CMOS-verdiene.

SPD-informasjon

Viser informasjon om det installerte minnet.

• CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
  Disse elementene lar deg justere CPU Vcore og minnespenninger.

CPU/VRM-innstillinger

Denne undermenyen lar deg konfigurere Load-Line Calibration-nivået.

(Note) Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
(Note 1) Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
(Note 2) Dette elementet er bare til stede når du installerer en CPU og en minnemodul som støtter denne funksjonen.

Innstillinger

Plattformstrøm

• AC BACK
  Bestemmer systemets tilstand etter at strømmen kommer tilbake etter et strømbrudd.
  • Memory (Minne)
    Systemet går tilbake til sin sist kjente våkne tilstand når strømmen kommer tilbake.
  • Always On (Alltid på)
    Systemet slås på når strømmen kommer tilbake.
  • Always Off (Alltid av)
    Systemet forblir av når strømmen kommer tilbake. (Standard)
• ErP
  Bestemmer om systemet skal bruke minst strøm i S5-tilstand (avslått). (Standard: Deaktivert) Merk: Når dette elementet er satt til Enabled (Aktivert), vil fResume by Alarm-funksjonen være utilgjengelig.
• Soft-Off by PWR-BTTN
  Konfigurerer måten å slå av datamaskinen i MS-DOS-modus ved hjelp av strømknappen.
  • Instant-Off (Umiddelbar av)
    Trykk på strømknappen, og systemet slås av umiddelbart. (Standard)
  • Delay 4 Sec. (Forsinkelse 4 sek.)
    Trykk og hold inne strømknappen i 4 sekunder for å slå av systemet. Hvis strømknappen trykkes i mindre enn 4 sekunder, vil systemet gå i ventemodus.
• Power Loading
  Aktiverer eller deaktiverer dummy-belastning. Når strømforsyningen er ved lav belastning, vil en selvbeskyttelse aktiveres og føre til at den slår seg av eller svikter. Hvis dette skjer, må du sette den til Enabled (Aktivert). Auto lar BIOS konfigurere denne innstillingen automatisk. (Standard: Auto)
• Resume by Alarm
  Bestemmer om systemet skal slås på til et ønsket tidspunkt. (Standard: Deaktivert)
  Hvis aktivert, angi dato og klokkeslett som følger:
  • Wake up day (Våkn opp-dag): Slå på systemet på et bestemt tidspunkt hver dag eller på en bestemt dag i måneden.
  • Wake up hour/minute/second (Våkn opp-time/minutt/sekund): Angi tidspunktet systemet skal slås på automatisk.

Merk: Når du bruker denne funksjonen, unngå utilstrekkelig avslutning fra operativsystemet eller fjerning av vekselstrøm, ellers kan det hende at innstillingene ikke er effektive.

• Wake on LAN
  Aktiverer eller deaktiverer Wake on LAN-funksjonen. (Standard: Aktivert)
• High Precision Event Timer
  Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Aktivert)
• CEC 2019 Ready
  Lar deg velge om systemet skal justere strømforbruket når det er i avslåings-, inaktiv- eller ventemodus for å overholde CEC (California Energy Commission) 2019-standardene. (Standard: Deaktivert)

IO-porter

• Initial Display Output
  Spesifiserer den første initieringen av skjermvisningen fra det installerte PCI Express-grafikkortet eller den innebygde grafikken.
  • IGD Video ^(Note)
    Angir den innebygde grafikken som den første skjermen.
  • PCIe 1 Slot
    Angir grafikkortet på PCIEX16-sporet som den første skjermen. (Standard)
• Integrated Graphics ^(Note)
  Aktiverer eller deaktiverer den innebygde grafikkfunksjonen.
  • Auto
    BIOS vil automatisk aktivere eller deaktivere den innebygde grafikken avhengig av grafikkortet som er installert. (Standard)
  • Forces
    Aktiverer den innebygde grafikken.
  • Disabled
    Deaktiverer den innebygde grafikken.
• UMA Mode ^(Note)
  Spesifiser UMA-modus.
  • Auto
    Lar BIOS automatisk konfigurere denne innstillingen. (Standard)
  • UMA Specified
    Angir UMA Frame Buffer Size.
  • UMA Auto
    Angir skjermoppløsningen.
  • UMA Game Optimized
    Justerer størrelsen på rammebufferen basert på den totale systemminnestørrelsen.

Dette elementet kan bare konfigureres når Integrated Graphics er satt til Forces.

• UMA Frame Buffer Size ^(Note)
  Rammebufferstørrelse er den totale mengden systemminne som er allokert utelukkende for den innebygde grafikkontrolleren. MS-DOS vil for eksempel bare bruke dette minnet til visning. Alternativer er: Auto (standard), 64M~2G.
  Dette elementet kan bare konfigureres når UMA Mode er satt til UMA Specified.
• Display Resolution ^(Note)
  Lar deg angi skjermoppløsningen. Alternativer er: Auto (standard), 1920x1080 og lavere, 2560x1600, 3840x2160. Dette elementet kan bare konfigureres når UMA Mode er satt til UMA Auto.
• HD Audio Controller
  Aktiverer eller deaktiverer den innebygde lydfunksjonen. (Standard: Aktivert)
  Hvis du ønsker å installere et tredjeparts tilleggslydkort i stedet for å bruke den innebygde lyden, setter du dette elementet til Disabled (Deaktivert).
• PCIEX16 Bifurcation
  Lar deg bestemme hvordan båndbredden til PCIEX16-sporet er delt. Alternativer: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 ^(Note). (Standard: Auto)
• Above 4G Decoding
  Aktiverer eller deaktiverer 64-biters kompatible enheter som skal dekodes i adresseområdet over 4 GB (bare hvis systemet ditt støtter 64-biters PCI-dekoding). Sett til Enabled (Aktivert) hvis mer enn ett avansert grafikkort er installert og driverne deres ikke kan startes når du går inn i operativsystemet (på grunn av det begrensede 4 GB minneadresseområdet). (Standard: Deaktivert)
• Onboard LAN Controller
  Aktiverer eller deaktiverer den innebygde LAN-funksjonen. (Standard: Aktivert)
  Hvis du ønsker å installere et tredjeparts tilleggsnettverkskort i stedet for å bruke det innebygde LAN-et, setter du dette elementet til Disabled (Deaktivert).

(Note) Dette elementet er bare tilstede når du installerer en CPU som støtter denne funksjonen.

Super IO-konfigurasjon

• Serial Port 1
  Aktiverer eller deaktiverer den innebygde serielle porten. (Standard: Aktivert)

USB-konfigurasjon

• Legacy USB Support
  Tillater at USB-tastatur/mus brukes i MS-DOS. (Standard: Aktivert)
• XHCI Hand-off
  Bestemmer om du skal aktivere XHCI Hand-off-funksjonen for et operativsystem uten XHCI Hand-off-støtte. (Standard: Aktivert)
• USB Mass Storage Driver Support
  Aktiverer eller deaktiverer støtte for USB-lagringsenheter. (Standard: Aktivert)
• Port 60/64 Emulation
  Aktiverer eller deaktiverer emulering av I/O-porter 64h og 60h. Dette bør aktiveres for full eldre støtte for USB-tastatur/mus i MS-DOS eller i operativsystemer som ikke har innebygd støtte for USB-enheter. (Standard: Deaktivert)
• Mass Storage Devices
  Viser en liste over tilkoblede USB-masselagringsenheter. Dette elementet vises bare når en USB-lagringsenhet er installert.

APP Center Download & Install Configuration

• APP Center Download & Install
  Lar deg bestemme om du automatisk vil laste ned og installere GIGABYTE APP Center etter at du har gått inn i operativsystemet. Før du installerer APP Center, må du sørge for at systemet er koblet til Internett. (Standard: Aktivert)

NVMe-konfigurasjon

Viser informasjon om din M.2 NVME PCIe SSD hvis den er installert.

SATA-konfigurasjon

• SATA Mode
  Aktiverer eller deaktiverer RAID for SATA-kontrollerne integrert i brikkesettet, eller konfigurerer SATA-kontrollerne til AHCI-modus.
  • RAID
    Aktiverer RAID for SATA-kontrolleren.
  • AHCI
    Konfigurerer SATA-kontrollerne til AHCI-modus. Advanced Host Controller Interface (AHCI) er en grensesnittspesifikasjon som gjør at lagringsdriveren kan aktivere avanserte Serial ATA-funksjoner som Native Command Queuing og hot plug. (Standard)
• NVMe RAID mode
  Lar deg bestemme om du vil bruke M.2 NVMe PCIe SSD-ene dine til å konfigurere RAID. (Standard: Deaktivert)
• Chipset SATA Port Enable
  Aktiverer eller deaktiverer de integrerte SATA-kontrollerne. (Standard: Aktivert)
• Chipset SATA Port 0/1/2/3
  Viser informasjonen om den/de tilkoblede SATA-enhetene.

Nettverksstackkonfigurasjon

• Network Stack
  Deaktiverer eller aktiverer oppstart fra nettverket for å installere et GPT-format OS, for eksempel å installere operativsystemet fra Windows Deployment Services-serveren. (Standard: Deaktivert)
• IPv4 PXE Support
  Aktiverer eller deaktiverer IPv4 PXE Support. Dette elementet kan bare konfigureres når Network Stack er aktivert.
• IPv4 HTTP Support
  Aktiverer eller deaktiverer HTTP-oppstartstøtte for IPv4. Dette elementet kan bare konfigureres når Network Stack er aktivert.
• IPv6 PXE Support
  Aktiverer eller deaktiverer IPv6 PXE Support. Dette elementet kan bare konfigureres når Network Stack er aktivert.
• IPv6 HTTP Support
  Aktiverer eller deaktiverer HTTP-oppstartstøtte for IPv6. Dette elementet kan bare konfigureres når Network Stack er aktivert.
• PXE boot wait time
  Lar deg konfigurere hvor lenge du skal vente før du kan trykke på <Esc> for å avbryte PXE-oppstarten. Dette elementet kan bare konfigureres når Network Stack er aktivert. (Standard: 0)
• Media detect count
  Lar deg angi antall ganger for å sjekke om det er tilstedeværelse av media. Dette elementet kan bare konfigureres når Network Stack er aktivert. (Standard: 1)

Realtek PCIe GBE Family Controller

Denne undermenyen gir informasjon om LAN-konfigurasjon og relaterte konfigurasjonsalternativer.

Diverse

• LEDs in System Power On State
  Lar deg aktivere eller deaktivere hovedkortets LED-belysning når systemet er på.
  • Off (Av)
    Deaktiverer den valgte belysningsmodusen når systemet er på.
  • On (På)
    Aktiverer den valgte belysningsmodusen når systemet er på. (Standard)
• LEDs in Sleep, Hibernation, and Soft Off States
  Lar deg angi belysningsmodus for hovedkortets LED-er i system S3/S4/S5-tilstand.
  Dette elementet kan konfigureres når LEDs in System Power On State er satt til On (På).
  • Off (Av)
    Deaktiverer den valgte belysningsmodusen når systemet går inn i S3/S4/S5-tilstand. (Standard)
  • On (På)
    Aktiverer den valgte belysningsmodusen når systemet går inn i S3/S4/S5-tilstand.
• PCIe Slot Configuration
  Lar deg angi driftsmodus for PCI Express-sporene til Gen 1, Gen 2 eller Gen 3. Faktisk driftsmodus er underlagt maskinvarespesifikasjonen for hvert spor. Auto lar BIOS konfigurere denne innstillingen automatisk. (Standard: Auto)
• 3DMark01 Enhancement
  Lar deg bestemme om du vil forbedre ytelsen til noen eldre benchmarks. (Standard: Deaktivert)
• IOMMU
  Aktiverer eller deaktiverer AMD IOMMU-støtte. (Standard: Auto)
• AMD CPU fTPM
  Aktiverer eller deaktiverer TPM 2.0-funksjonen integrert i AMD CPU-en. (Standard: Deaktivert)

Trusted Computing

Aktiverer eller deaktiverer Trusted Platform Module (TPM).

AMD CBS

Denne undermenyen gir AMD CBS-relaterte konfigurasjonsalternativer.

PC-tilstand

• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Viser de aktuelle systemspenningene.

Smart Fan 5

• Monitor
  Lar deg velge et mål å overvåke og gjøre ytterligere justeringer. (Standard: CPU FAN)
• Fan Speed Control
  Lar deg bestemme om du vil aktivere viftehastighetskontrollfunksjonen og justere viftehastigheten.
  • Normal
    Lar viften gå med forskjellige hastigheter i henhold til temperaturen. Du kan justere viftehastigheten med System Information Viewer basert på systemkravene dine. (Standard)
  • Silent
    Lar viften gå med lave hastigheter.
  • Manual
    Lar deg kontrollere viftehastigheten i kurvegrafen.
  • Full Speed
    Lar viften gå med full hastighet.
• Fan Control Use Temperature Input
  Lar deg velge referansetemperaturen for viftehastighetskontroll.
• Temperature Interval
  Lar deg velge temperaturintervallet for viftehastighetsendring.
• Fan Control Mode
  • Auto
    Lar BIOS automatisk oppdage typen vifte som er installert og angir optimal kontrollmodus. (Standard)
  • Voltage
    Spenningsmodus anbefales for en 3-pinners vifte.
  • PWM
    PWM-modus anbefales for en 4-pinners vifte.
• Fan Stop
  Aktiverer eller deaktiverer viftestoppfunksjonen. Du kan angi temperaturgrensen ved hjelp av temperaturkurven. Viften stopper driften når temperaturen er lavere enn grensen. (Standard: Deaktivert)
• Temperature
  Viser den aktuelle temperaturen i det valgte målområdet.
• Fan Speed
  Viser gjeldende viftehastigheter.
• Temperature Warning
  Angir varselterskelen for temperatur. Når temperaturen overskrider terskelen, vil BIOS avgi varsellyd. Alternativer er: Deaktivert (standard), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
• Fan Fail Warning
  Lar systemet avgi varsellyd hvis viften ikke er koblet til eller svikter. Sjekk vifteforholdet eller viftetilkoblingen når dette skjer. (Standard: Deaktivert)

Systeminformasjon

Denne delen gir informasjon om hovedkortmodellen og BIOS-versjonen din. Du kan også velge standardspråket som brukes av BIOS, og angi systemtiden manuelt.

• System Language
  Velger standardspråket som brukes av BIOS.
• System Date
  Angir systemdatoen. Datoformatet er uke (skrivebeskyttet), måned, dato og år. Bruk <Enter> for å bytte mellom feltene Måned, Dato og År, og bruk tasten <Page Up> eller <Page Down> for å angi ønsket verdi.
• System Time
  Angir systemtiden. Tidsformatet er time, minutt og sekund. For eksempel er kl. 13.00 13:00:00. Bruk <Enter> for å bytte mellom feltene Time, Minutt og Sekund, og bruk tasten <Page Up> eller <Page Down> for å angi ønsket verdi.
• Access Level
  Viser gjeldende tilgangsnivå avhengig av typen passordbeskyttelse som brukes. (Hvis ingen passord er angitt, vil standardvisningen være Administrator.) Administratornivået lar deg gjøre endringer i alle BIOS-innstillingene; brukernivået lar deg bare gjøre endringer i visse BIOS-innstillinger, men ikke alle.

Informasjon om plug-in-enheter

Viser informasjon om dine SATA-, PCI Express- og M.2-enheter hvis de er installert.

Q-Flash

Lar deg få tilgang til Q-Flash-verktøyet for å oppdatere BIOS eller sikkerhetskopiere gjeldende BIOS-konfigurasjon.

Oppstart

• Boot Option Priorities
  Spesifiserer den overordnede oppstartsrekkefølgen fra de tilgjengelige enhetene. Flyttbare lagringsenheter som støtter GPT-format, vil ha prefikset "UEFI:" streng i oppstartsenhetslisten. For å starte opp fra et operativsystem som støtter GPT-partisjonering, velg enheten med prefikset "UEFI:" streng.
  Eller hvis du vil installere et operativsystem som støtter GPT-partisjonering, for eksempel Windows 10 64-bit, velg den optiske stasjonen som inneholder Windows 10 64-bits installasjonsplate og har prefikset "UEFI:" streng.
• Bootup NumLock State
  Aktiverer eller deaktiverer Numlock-funksjonen på det numeriske tastaturet etter POST. (Standard: På)
• Security Option
  Spesifiserer om et passord kreves hver gang systemet starter opp, eller bare når du går inn i BIOS Setup. Etter at du har konfigurert dette elementet, angir du passordene under elementet Administrator Password/User Password.
  • Setup
    Et passord kreves bare for å gå inn i BIOS Setup-programmet.
  • System
    Et passord kreves for å starte systemet og for å gå inn i BIOS Setup-programmet. (Standard)
• Full Screen LOGO Show
  Lar deg bestemme om du vil vise GIGABYTE-logoen ved systemoppstart. Disabled (deaktivert) hopper over GIGABYTE-logoen når systemet starter opp. (Standard: Aktivert)
• Fast Boot
  Aktiverer eller deaktiverer Fast Boot for å forkorte OS-oppstartsprosessen. Ultra Fast gir den raskeste oppstartshastigheten. (Standard: Deaktivert)
• SATA Support
  • Last Boot SATA Devices Only
    Bortsett fra den forrige oppstartsstasjonen, er alle SATA-enheter deaktivert før OS-oppstartsprosessen er fullført. (Standard)
  • All SATA Devices
    Alle SATA-enheter er funksjonelle i operativsystemet og under POST.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (aktivert) eller Ultra Fast.

• NVMe Support
  Lar deg aktivere eller deaktivere NVMe-enheter. (Standard: Aktivert)
  Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (aktivert) eller Ultra Fast.
• VGA Support
  Lar deg velge hvilken type operativsystem du vil starte opp.
  • Auto
    Aktiverer bare eldre option ROM.
  • EFI Driver
    Aktiverer EFI option ROM. (Standard)

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (aktivert) eller Ultra Fast.

• USB Support
  • Disabled
    Alle USB-enheter er deaktivert før OS-oppstartsprosessen er fullført.
  • Full Initial
    Alle USB-enheter er funksjonelle i operativsystemet og under POST. (Standard)
  • Partial Initial
    Deler av USB-enhetene er deaktivert før OS-oppstartsprosessen er fullført.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (aktivert). Denne funksjonen er deaktivert når Fast Boot er satt til Ultra Fast.

• NetWork Stack Driver Support
  • Disabled
    Deaktiverer oppstart fra nettverket. (Standard)
  • Enabled
    Aktiverer oppstart fra nettverket.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (aktivert) eller Ultra Fast.

• CSM Support
  Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for å støtte en eldre PC-oppstartsprosess.
  • Disabled
    Deaktiverer UEFI CSM og støtter bare UEFI BIOS-oppstartsprosess.
  • Enabled
    Aktiverer UEFI CSM. (Standard)
• LAN PXE Boot Option ROM
  Lar deg velge om du vil aktivere den eldre option ROM for LAN-kontrolleren. (Standard: Deaktivert) Dette elementet kan bare konfigureres når CSM Support er satt til Enabled (aktivert).
• Storage Boot Option Control
  Lar deg velge om du vil aktivere UEFI eller eldre option ROM for lagringsenhetskontrolleren.
  • Disabled
    Deaktiverer option ROM.
  • UEFI Only
    Aktiverer bare UEFI option ROM. (Standard)
  • Legacy Only
    Aktiverer bare eldre option ROM.

Dette elementet kan bare konfigureres når CSM Support er satt til Enabled (aktivert).

• Other PCI Device ROM Priority
  Lar deg velge om du vil aktivere UEFI eller Legacy option ROM for PCI-enhetskontrolleren annet enn LAN, lagringsenhet og grafikkontrollere.
  • Disabled
    Deaktiverer option ROM.
  • UEFI Only
    Aktiverer bare UEFI option ROM. (Standard)
  • Legacy Only
    Aktiverer bare eldre option ROM.

Dette elementet kan bare konfigureres når CSM Support er satt til Enabled (aktivert).

• Administrator Password
  Lar deg konfigurere et administratorpassord. Trykk <Enter> på dette elementet, skriv inn passordet og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet på nytt og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. I motsetning til brukerpassordet lar administratorpassordet deg gjøre endringer i alle BIOS-innstillingene.
• User Password
  Lar deg konfigurere et brukerpassord. Trykk <Enter> på dette elementet, skriv inn passordet og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet på nytt og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. Brukerpassordet lar deg imidlertid bare gjøre endringer i visse BIOS-innstillinger, men ikke alle. For å avbryte passordet, trykk <Enter> på passordelementet, og når du blir bedt om passordet, skriver du inn det riktige først. Når du blir bedt om et nytt passord, trykker du <Enter> uten å skrive inn noe passord. Trykk <Enter> igjen når du blir bedt om å bekrefte.
  MERK: Før du angir brukerpassordet, må du sørge for å angi administratorpassordet først.

Sikker oppstart

Lar deg aktivere eller deaktivere sikker oppstart og konfigurere relaterte innstillinger. Dette elementet kan bare konfigureres når CSM Support er satt til Disabled (deaktivert).

• Preferred Operating Mode
  Lar deg velge om du vil gå inn i Easy-modus eller Advanced-modus etter å ha gått inn i BIOS Setup. Auto går inn i BIOS-modusen der den var sist. (Standard: Auto)

Lagre og avslutt

• Save & Exit Setup
  Trykk <Enter> på dette elementet og velg Yes (ja). Dette lagrer endringene i CMOS og avslutter BIOS Setup-programmet. Velg No (nei) eller trykk <Esc> for å gå tilbake til BIOS Setup-hovedmenyen.
• Exit Without Saving
  Trykk <Enter> på dette elementet og velg Yes (ja). Dette avslutter BIOS Setup uten å lagre endringene som er gjort i BIOS Setup til CMOS. Velg No (nei) eller trykk <Esc> for å gå tilbake til BIOS Setup-hovedmenyen.
• Load Optimized Defaults
  Trykk <Enter> på dette elementet og velg Yes (ja) for å laste inn de optimale standardinnstillingene for BIOS. BIOS-standardinnstillingene hjelper systemet med å fungere optimalt. Last alltid inn de optimaliserte standardinnstillingene etter at du har oppdatert BIOS eller etter at du har fjernet CMOS-verdiene.
• Boot Override
  Lar deg velge en enhet du vil starte opp umiddelbart. Trykk <Enter> på enheten du velger, og velg Yes (ja) for å bekrefte. Systemet ditt vil starte automatisk på nytt og starte opp fra den enheten.
• Save Profles
  Denne funksjonen lar deg lagre gjeldende BIOS-innstillinger til en profil. Du kan opprette opptil 8 profiler og lagre som Setup Profile 1~ Setup Profile 8. Trykk <Enter> for å fullføre. Eller du kan velge Select File in HDD/FDD/USB (velg fil i HDD/FDD/USB) for å lagre profilen på lagringsenheten din.
• Load Profles
  Hvis systemet ditt blir ustabilt og du har lastet inn BIOS-standardinnstillingene, kan du bruke denne funksjonen til å laste inn BIOS-innstillingene fra en profil som er opprettet tidligere, uten å måtte konfigurere BIOS-innstillingene på nytt. Velg først profilen du vil laste inn, og trykk deretter <Enter> for å fullføre. Du kan velge Select File in HDD/FDD/USB (velg fil i HDD/FDD/USB) for å legge inn profilen som tidligere er opprettet fra lagringsenheten din, eller laste inn profilen som er opprettet automatisk av BIOS, for eksempel å tilbakestille BIOS-innstillingene til de siste innstillingene som fungerte ordentlig (sist kjente fungerende post).

Konfigurere et RAID-sett

RAID-nivåer

	RAID 0	RAID 1	RAID 10
Minimum antall harddisker	≥2	2	4
Matrisekapasitet	Antall harddisker * Størrelsen på den minste stasjonen	Størrelsen på den minste stasjonen	(Antall harddisker/2) * Størrelsen på den minste stasjonen
Feiltoleranse	Nei	Ja	Ja

Før du begynner, må du forberede følgende elementer:

• Minst to SATA-harddisker eller SSD-er. ^(Merk) (For å sikre optimal ytelse anbefales det at du bruker to harddisker med identisk modell og kapasitet).
• Windows-installasjonsplate.
• En datamaskin med internettforbindelse.
• En USB-minnepinne.

Konfigurere den innebygde SATA-kontrolleren

1. Installere SATA-harddisk(er) i datamaskinen din
   Installer harddiskene/SSD-ene i SATA/M.2-kontaktene på hovedkortet. Koble deretter strømkontaktene fra strømforsyningen til harddiskene.
2. Konfigurere SATA-kontrollermodus i BIOS-oppsettet
   Pass på at du konfigurerer SATA-kontrollermodusen riktig i systemets BIOS-oppsett.
   Trinn:
   Slå på datamaskinen og trykk på <Delete> for å gå inn i BIOS-oppsettet under POST (Power-On Self-Test). Under Settings\IO Ports setter du SATA Configuration\SATA Mode til RAID. Lagre deretter innstillingene og start datamaskinen på nytt. (Hvis du vil bruke NVMe PCIe SSD-er til å konfigurere RAID, må du sørge for å sette NVMe RAID mode til Enabled.)
   BIOS-oppsettmenyene som er beskrevet i denne delen, kan avvike fra de nøyaktige innstillingene for hovedkortet ditt. De faktiske BIOS-oppsettmenyvalgene du vil se, avhenger av hovedkortet du har og BIOS-versjonen.
3. UEFI RAID-konfigurasjon
   Trinn:
   1. I BIOS-oppsettet går du til Boot og setter CSM Support til Disabled. Lagre endringene og avslutt BIOS-oppsettet.
   2. Etter at systemet har startet på nytt, går du inn i BIOS-oppsettet igjen. Gå deretter inn i undermenyen Settings\IO Ports\RAIDXpert2 Confguration Utility.
   3. På skjermen RAIDXpert2 Configuration Utility trykker du på <Enter> på Array Management for å gå inn på skjermen Create Array. Velg deretter et RAID-nivå. RAID-nivåer som støttes inkluderer RAID 0, RAID 1 og RAID 10 (valgene som er tilgjengelige avhenger av antall harddisker som er installert). Trykk deretter på <Enter> på Select Physical Disks for å gå inn på skjermen Select Physical Disks.
   4. På skjermen Select Physical Disks velger du harddiskene som skal inkluderes i RAID-matrisen, og setter dem til Enabled. Bruk deretter piltasten ned for å gå til Apply Changes og trykk på <Enter>. Gå deretter tilbake til forrige skjerm og angi Select CacheTagSize, Read Cache Policy og Write Cache Policy.
   5. Gå til Create Array og trykk på <Enter> for å begynne.
   6. Når du er ferdig, blir du ført tilbake til skjermen Array Management. Under ManageArray Properties kan du se det nye RAID-volumet og informasjon om RAID-nivå, matrisenavn, matrisekapasitet osv.

(Merk) Vær oppmerksom på at en M.2 PCIe SSD ikke kan brukes til å lage et RAID-sett med en SATA-harddisk.

Installer RAID-driveren og operativsystemet

Med de riktige BIOS-innstillingene er du klar til å installere operativsystemet.

Installere operativsystemet
Ettersom noen operativsystemer allerede inkluderer RAID-driver, trenger du ikke å installere en egen RAID-driver under Windows-installasjonsprosessen. Etter at operativsystemet er installert, anbefaler vi at du installerer alle nødvendige drivere fra GIGABYTE APP Center for å sikre systemytelse og kompatibilitet. Hvis operativsystemet som skal installeres krever at du oppgir en ekstra RAID-driver under OS-installasjonsprosessen, kan du se trinnene nedenfor:

1. Gå til GIGABYTEs nettsted, bla til hovedkortmodellens nettside, last ned filen AMD RAID Preinstall Driver på siden Support\Download\SATA RAID/AHCI, pakk ut filen og kopier filene til USB-minnepinnen.
2. Start opp fra Windows-installasjonsplaten og utfør standard OS-installasjonstrinn. Når skjermen som ber deg om å laste inn driveren vises, velger du Browse (Bla gjennom).
3. Sett inn USB-minnepinnen og bla deretter til plasseringen av driveren. Velg AMD-RAID Bottom Device først og klikk på Next (Neste) for å laste inn driveren. Velg deretter AMD-RAID Controller og klikk på Next (Neste) for å laste inn driveren. Fortsett til slutt OS-installasjonen.

Besøk GIGABYTEs nettsted for detaljer om hvordan du konfigurerer en RAID-matrise.

Driverinstallasjon

Etter at du har installert operativsystemet, vises en dialogboks nederst i høyre hjørne av skrivebordet som spør om du vil laste ned og installere driverne og GIGABYTE-applikasjonene via APP Center. Klikk på Install (Installer) for å fortsette med installasjonen. (I BIOS-oppsettet må du sørge for at Advanced\APP Center Download & Install Confguration\ APP Center Download & Install er satt til Enabled (Aktivert).)

Når dialogboksen Lisensavtale for sluttbrukere vises, trykker du på <Accept> for å installere APP Center. På APP Center-skjermen velger du driverne og applikasjonene du vil installere, og klikker på Install (Installer).

Før installasjonen må du sørge for at systemet er koblet til internett.
Besøk GIGABYTEs nettsted for mer programvareinformasjon.

Besøk GIGABYTEs nettsted for mer informasjon om feilsøking.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknisk og ikke-teknisk støtte (salg/markedsføring): https://esupport.gigabyte.com
Nettadresse (engelsk): https://www.gigabyte.com
Nettadresse (kinesisk): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  For å sende inn et teknisk eller ikke-teknisk (salg/markedsføring) spørsmål, vennligst lenk til:
  https://esupport.gigabyte.com


Referanser

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned GIGABYTE A520I AC-manual

Tilgjengelige språk
