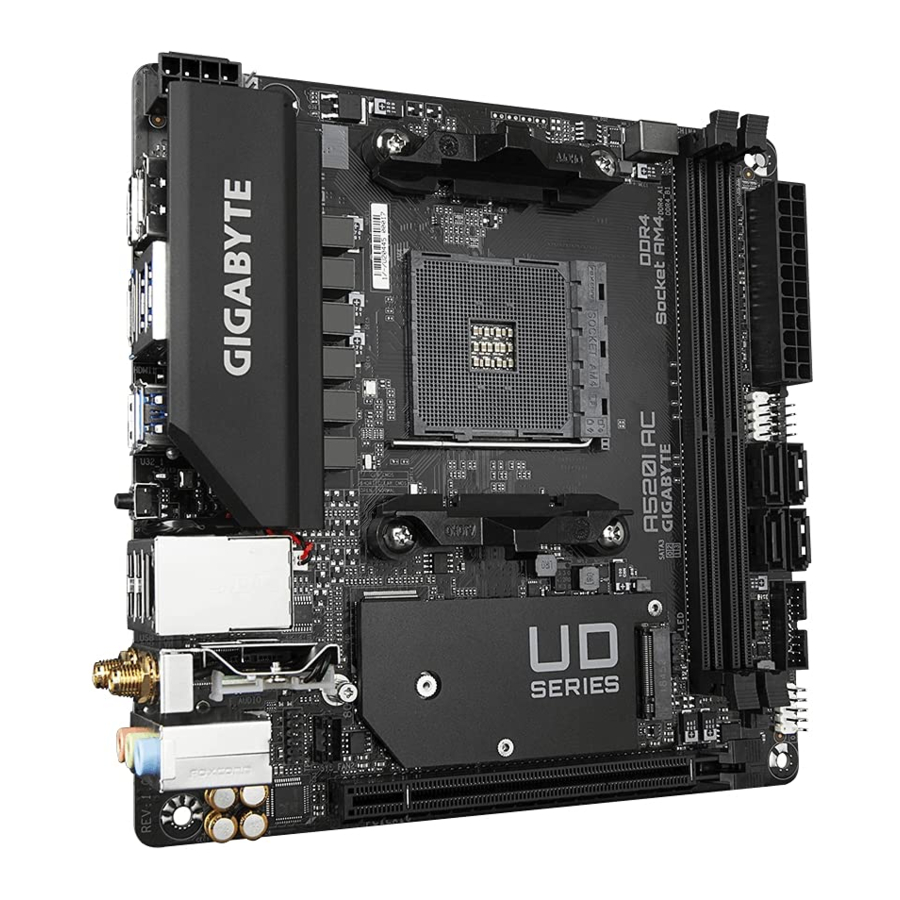

Priručnik za GIGABYTE A520I AC

Identificiranje revizije matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:

Raspored matične ploče A520I AC

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

• Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
• Prije instalacije nemojte uklanjati ili lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
• Uvijek isključite napajanje izmjeničnom strujom tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
• Kada spajate hardverske komponente na interne konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
• Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih izvoda ili konektora.
• Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
• Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar elektrostatskog zaštitnog spremnika.
• Prije spajanja ili isključivanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
• Prije uključivanja napajanja, provjerite je li napon napajanja postavljen prema lokalnom standardu napona.
• Prije korištenja proizvoda, provjerite jesu li svi kabeli i konektori za napajanje vaših hardverskih komponenti spojeni.
• Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt sa sklopom matične ploče ili njezinim komponentama.
• Provjerite nema li preostalih vijaka ili metalnih komponenti postavljenih na matičnu ploču ili unutar kućišta računala.
• Ne postavljajte računalni sustav na neravnu površinu.
• Ne postavljajte računalni sustav u okruženje visoke temperature ili vlage.
• Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja sustava komponenti kao i do fizičke ozljede korisnika.
• Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se certificiranom računalnom tehničaru.
• Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU	AMD Socket AM4, podrška za: AMD Ryzen ™ 5000 Series Processors/ AMD Ryzen ™ 5000 G-Series Processors/ AMD Ryzen ™ 4000 G-Series Processors/ AMD Ryzen ™ 3000 Series Processors (Idite na web stranicu GIGABYTE za najnoviji popis podržanih CPU-a.)
Čipset	AMD A520
Memorija	2 x DDR4 DIMM utora koji podržavaju do 64 GB (32 GB single DIMM kapacitet) sistemske memorije Podrška za DDR4 3200/2933/2667/2400/2133 MT/s memorijske module Dual channel memorijska arhitektura Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC modu) Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za Extreme Memory Profile (XMP) memorijske module (Idite na web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika	Integrirano u AMD Ryzen ™ 5000 G-Series/4000 G-SeriesProcessors: x DisplayPort port, podržava maksimalnu rezoluciju od 5120x2880@60 Hz * Podrška za DisplayPort 1.4 verziju, HDCP 2.3 i HDR. x HDMI portova, podržava maksimalnu rezoluciju od 4096x2160@60 Hz * Podrška za HDMI 2.1 verziju, HDCP 2.3 i HDR. Podrška za do 3 zaslona istovremeno Maksimalna dijeljena memorija od 16 GB
Audio	Realtek® audio CODEC High Definition Audio 2/4/5.1/7.1-kanalni * Funkcionalnost audio utičnice možete promijeniti pomoću audio softvera. Za konfiguriranje 7.1-kanalnog zvuka, pristupite audio softveru za audio postavke.
LAN	Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)
Modul za bežičnu komunikaciju	Intel® Wi-Fi AC 3168 (Za PCB rev. 1.0/1.2/1.3)/ Intel® Wi-Fi AC 9260 (Za PCB rev. 1.1)/ Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (Za PCB rev. 1.4) WIFI 802.11a/b/g/n/ac, podržava 2.4/5 GHz Dual-Band BLUETOOTH 4.2 Podrška za 11ac bežični standard i do 433 Mbps brzinu prijenosa podataka * Stvarna brzina prijenosa podataka može varirati ovisno o okruženju i opremi.
Utori za proširenje	Integrirano u CPU: 1 x PCI Express x16 utor, podržava PCIe 3.0 i radi na x16
Sučelje za pohranu	Integrirano u CPU: 1 x M.2 konektor (Socket 3, M key, type 2260/2280 SATA and PCIe 3.0 x4/ x2 SSD support) Čipset: 4 x SATA 6Gb/s konektora Podrška za RAID 0, RAID 1 i RAID 10
USB	Integrirano u CPU: 4 x USB 3.2 Gen 1 porta na stražnjoj ploči Čipset: 2 x USB 3.2 Gen 1 porta dostupna putem internog USB headera 4 x USB 2.0/1.1 porta (2 porta na stražnjoj ploči, 2 porta dostupna putem internog USB headera)
Interni konektori	1 1 x 24-pinski ATX glavni konektor za napajanje 1 x 8-pinski ATX 12V konektor za napajanje 1 x header za ventilator CPU-a 2 x header za ventilator sustava 1 x adresabilni LED strip header 1 x RGB LED strip header 1 x M.2 Socket 3 konektor 4 x SATA 6Gb/s konektora 1 x header prednje ploče 1 x audio header prednje ploče 1 x header zvučnika 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x header modula Trusted Platform Module (TPM) (2x6 pin, samo za GC-TPM2.0_S modul) 1 x header serijskog porta 1 x Clear CMOS jumper
Konektori stražnje ploče	1 1 x DisplayPort 2 x HDMI porta 4 x USB 3.2 Gen 1 porta 2 x USB 2.0/1.1 porta 1 x Q-Flash Plus gumb 1 x RJ-45 port 2 x SMA antenska konektora (1T1R) 3 x audio utičnice
I/O kontroler	iTE® I/O Controller Chip
Hardverski monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Upozorenje o pregrijavanju Upozorenje o kvaru ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana ovisit će o ventilatoru koji instalirate.
BIOS	1 x 128 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke	Podrška za APP Center * Dostupne aplikacije u APP Center mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Podrška za Q-Flash Podrška za Q-Flash Plus Podrška za Xpress Install
Priloženi softver	Norton® Internet Security (OEM verzija) Softver za upravljanje propusnošću LAN-a
Operativni sustav	Podrška za Windows 11 64-bit Podrška za Windows 10 64-bit
Oblik	Mini-ITX oblik; 17.0cm x 17.0cm

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.
Molimo posjetite web stranicu GIGABYTE za popise podrške CPU-a, memorijskih modula, SSD-ova i M.2 uređaja.

Molimo posjetite stranicu SERVICE/SUPPORT\Utility na web stranici GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

• Provjerite podržava li matična ploča CPU.
  (Idite na web stranicu GIGABYTE za najnoviji popis podržanih CPU-a.)
• Uvijek isključite računalo i isključite kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
• Pronađite pin jedan na CPU-u. CPU se ne može umetnuti ako je orijentiran pogrešno.
• Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
• Ne uključujte računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
• Postavite frekvenciju glavnog računala CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se da se frekvencija sabirnice sustava postavlja iznad specifikacija hardvera jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema specifikacijama vašeg hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a. Nakon što je CPU postavljen u utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i zaključavajući je u potpuno zaključani položaj.

Nemojte prisiljavati CPU u utičnicu CPU-a prije nego što se podigne ručica za zaključavanje utičnice CPU-a, inače može doći do oštećenja CPU-a i utičnice CPU-a.

Instaliranje memorije

Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

• Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Idite na web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
• Uvijek isključite računalo i isključite kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
• Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Dual Channel konfiguracija memorije
Ova matična ploča pruža dva memorijska utora i podržava Dual Channel Technology. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje Dual Channel memorijskog načina rada udvostručit će izvornu propusnost memorije.
Dva memorijska utora podijeljena su u dva kanala i svaki kanal ima jedan memorijski utor kao što slijedi:

• Kanal A: DDR4_A1
• Kanal B: DDR4_B1

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u Dual Channel načinu rada.

1. Dual Channel način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
2. Prilikom omogućavanja Dual Channel načina rada s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Molimo posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Instaliranje kartice za proširenje

Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

• Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
• Uvijek isključite računalo i isključite kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

1. DisplayPort ^{(Napomena 1)}
   DisplayPort pruža visokokvalitetnu digitalnu sliku i zvuk, podržavajući dvosmjerni prijenos zvuka. DisplayPort može podržavati DPCP i HDCP 2.3 mehanizme zaštite sadržaja. Pruža poboljšane vizuale podržavajući Rec. 2020 (Široki raspon boja) i visoki dinamički raspon (HDR) za reprodukciju Blu-ray UHD. Ovaj priključak možete koristiti za povezivanje monitora koji podržava DisplayPort. Napomena: Tehnologija DisplayPort može podržavati maksimalnu razlučivost od 5120x2880@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
2. HDMI priključak ^{(Napomena 1)}

   HDMI priključak je usklađen sa standardom HDCP2.3 i podržava formate DolbyTrueHD i DTS HD Master Audio. Također podržava do 192 kHz/24 bita 7.1-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za povezivanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.

   • Da biste postavili konfiguraciju s tri zaslona, prvo morate instalirati upravljačke programe matične ploče u operacijskom sustavu.
   • Nakon instaliranja uređaja DisplayPort/HDMI, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na DisplayPort/HDMI. (Naziv stavke može se razlikovati ovisno o vašem operacijskom sustavu.)
3. USB 3.2 Gen 1 priključak
   USB 3.2 Gen 1 priključak podržava USB 3.2 Gen 1 specifikaciju i kompatibilan je s USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje.
4. USB 3.2 Gen 1 priključak (Q-Flash Plus priključak)
   USB priključak podržava USB 3.2 Gen 1 specifikaciju. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus ^{(Napomena 2)}, provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak.

   • Kada uklanjate kabel spojen na priključak na stražnjoj ploči, prvo uklonite kabel iz svog uređaja, a zatim ga uklonite s matične ploče.
   • Kada uklanjate kabel, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili kratki spoj unutar priključka kabela.
5. Gumb Q-Flash Plus ^{(Napomena 2)}
   Q-Flash Plus omogućuje vam ažuriranje BIOS-a kada je vaš sustav isključen (stanje isključivanja S5). Spremite najnoviji BIOS na USB thumb pogon i priključite ga u Q-Flash Plus priključak, a zatim sada možete automatski flashati BIOS jednostavnim pritiskom na gumb Q-Flash Plus. QFLED će treptati kada započne podudaranje i bljeskanje BIOS-a, a prestat će treptati kada se dovrši glavno bljeskanje BIOS-a.
6. RJ-45 LAN priključak
   Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

   LED za brzinu:

   Stanje	Opis
   Narančasta	Brzina prijenosa podataka 1 Gbps
   Zelena	Brzina prijenosa podataka 100 Mbps
   Isključeno	Brzina prijenosa podataka 10 Mbps

   LED za aktivnost:

   Stanje	Opis
   Treperi	U tijeku je prijenos ili primanje podataka
   Isključeno	Ne odvija se prijenos ili primanje podataka

7. USB 2.0/1.1 priključak
   USB priključak podržava USB 2.0/1.1 specifikaciju. Koristite ovaj priključak za USB uređaje.
8. SMA antenski priključci (1T1R)
   Koristite ovaj priključak za spajanje antene.
   Pritegnite antene na antenske priključke, a zatim ispravno usmjerite antene za bolji prijem signala.
9. Line In/Rear Speaker Out (plava)
   Priključak za ulaz linije. Koristite ovu audio utičnicu za uređaje za ulaz linije kao što su optički pogon, walkman itd.
10. Line Out/Front Speaker Out (zelena)
    Priključak za izlaz linije.
11. Mic In/Center/Subwoofer Speaker Out (ružičasta)
    Priključak za ulaz mikrofona.
    Konfiguracije audio utičnica:

    Utičnica	Slušalice/ 2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
    Line In/Rear Speaker Out		✓	✓	✓
    Line Out/Front Speaker Out	✓	✓	✓	✓
    Mic In/Center/Subwoofer Speaker Out			✓	✓
    Front Panel Line Out/Side Speaker Out				✓

    Možete promijeniti funkcionalnost audio utičnice pomoću audio softvera. Da biste konfigurirali 7.1-kanalni audio, pristupite audio softveru za audio postavke.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.

(Napomena 1) Samo za procesore AMD Ryzen^™ 5000 G-Series/4000 G-Series.
(Napomena 2) Da biste omogućili funkciju Q-Flash Plus, posjetite web stranicu "Jedinstvene značajke" na web stranici GIGABYTE.

Interni konektori

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 0/1/2/3
8. M2A_CPU
9. F_PANEL
10. F_AUDIO
11. SPEAKER
12. F_U32
13. F_USB
14. COM
15. TPM
16. CLR_CMOS
17. BAT

Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

• Prvo provjerite jesu li vaši uređaji u skladu s konektorima koje želite spojiti.
• Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
• Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na konektor na matičnoj ploči.

1/2). ATX_12V/ATX (2x4 12V konektor za napajanje i 2x12 glavni konektor za napajanje)
Korištenjem konektora za napajanje, napajanje može isporučiti dovoljno stabilne snage svim komponentama na matičnoj ploči. Prije spajanja konektora za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Konektor za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na konektor za napajanje u ispravnoj orijentaciji.
12V konektor za napajanje uglavnom napaja CPU. Ako 12V konektor za napajanje nije spojen, računalo se neće pokrenuti.
Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog sustava ili sustava koji se ne može pokrenuti.

ATX_12V:

Broj pina	Definicija
1	GND (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)
3	GND
4	GND
5	+12V (samo za 2x4-pinski 12V)
6	+12V (samo za 2x4-pinski 12V)
7	+12V
8	+12V

ATX:

Broj pina	Definicija
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)
13	3.3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (samo za 2x12-pinski ATX)
24	GND (samo za 2x12-pinski ATX)

3/4). CPU_FAN/SYS_FAN1/2 (priključci ventilatora)
Svi priključci ventilatora na ovoj matičnoj ploči su 4-pinski. Većina priključaka ventilatora ima dizajn za umetanje bez greške. Prilikom spajanja kabela ventilatora, pazite da ga spojite u ispravnoj orijentaciji (crna žica konektora je žica uzemljenja). Funkcija kontrole brzine zahtijeva upotrebu ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno rasipanje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Senzor
4	PWM kontrola brzine

• Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
• Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte poklopac kratkospojnika na priključke.

5. D_LED (adresabilni priključak LED trake)
   Priključak se može koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5 A (5 V) i maksimalnim brojem od 1000 LED dioda.


   Broj pina	Definicija
   1	V (5V)
   2	Podaci
   3	Nema pina
   4	GND

   Spojite svoju adresabilnu LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 adresabilnog priključka LED trake. Neispravno spajanje može dovesti do oštećenja LED trake.

6. LED_C (RGB priključak LED trake)
   Priključak se može koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2 A (12 V) i maksimalnom duljinom od 2 m.


   Broj pina	Definicija
   1	12V
   2	G
   3	R
   4	B

   Spojite svoju RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.
   Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web stranicu "Jedinstvene značajke" web-mjesta GIGABYTE.
   Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

7. SATA3 0/1/2/3 (SATA 6Gb/s konektori)
   SATA konektori su u skladu sa standardom SATA 6Gb/s i kompatibilni su sa standardima SATA 3Gb/s i SATA 1.5Gb/s. Svaki SATA konektor podržava jedan SATA uređaj. SATA konektori podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.


   Broj pina	Definicija
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

8. M2A_CPU (M.2 Socket 3 konektor)
   M.2 konektor podržava M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržava RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID skupa s SATA tvrdim diskom. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.

   Slijedite korake u nastavku kako biste ispravno instalirali M.2 SSD u M.2 konektor.
   1. Upotrijebite odvijač da biste olabavili vijak na hladnjaku, a zatim prvo uklonite hladnjak.
   2. Pronađite odgovarajuću rupu za montažu M.2 SSD-a koji se instalira, a zatim prvo zategnite odstojnik. Umetnite M.2 SSD u M.2 konektor pod kutom.
   3. Pritisnite M.2 SSD prema dolje, a zatim ga učvrstite vijkom. Zamijenite hladnjak i pričvrstite ga na izvornu rupu.
      Odaberite odgovarajuću rupu za M.2 SSD koji se instalira i ponovno pričvrstite vijak i odstojnik.
9. F_PANEL (priključak prednje ploče)
   Spojite prekidač za napajanje, prekidač za resetiranje i indikator statusa sustava na kućištu na ovaj priključak prema dolje navedenim dodjelama pinova. Obratite pažnju na pozitivne i negativne pinove prije spajanja kabela.

   • PLED (LED napajanja):

     Status sustava	LED
     S0	Uključeno
     S3/S4/S5	Isključeno

     Spaja se na indikator stanja napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

   • PW (Prekidač za napajanje):
     Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte poglavlje "BIOS Setup", "Settings\Platform Power" za više informacija).
   • HD (LED indikator aktivnosti tvrdog diska):
     Spaja se na LED indikator aktivnosti tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili upisuje podatke.
   • RES (Prekidač za resetiranje):
     Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvesti normalno ponovno pokretanje.
   • NC: Nema veze.
     Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED diode napajanja, LED diode aktivnosti tvrdog diska itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li raspored žica i raspored pinova ispravno usklađeni.
10. F_AUDIO (Audio priključak na prednjoj ploči)
    Audio priključak na prednjoj ploči podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite odgovaraju li raspored žica konektora modula rasporedu pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.


    Broj pina	Definicija
    1	MIC L
    2	GND
    3	MIC R
    4	NC
    5	Slušalice R
    6	Detekcija mikrofona
    7	SENSE_SEND
    8	Nema pina
    9	Slušalice L
    10	Detekcija slušalica

    Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

11. SPEAKER (Priključak za zvučnik)
    Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem zvučnog koda. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.


    Broj pina	Definicija
    1	VCC
    2	NC
    3	NC
    4	SPK-

12. F_U32 (USB 3.2 Gen 1 priključak)
    Priključak je u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju opcijske prednje ploče od 3,5" koja osigurava dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.


    Broj pina	Definicija
    1	VBUS
    2	SSRX1-
    3	SSRX1+
    4	GND
    5	SSTX1-
    6	SSTX1+
    7	GND
    8	D1-
    9	D1+
    10	NC
    11	D2+
    12	D2-
    13	GND
    14	SSTX2+
    15	SSTX2-
    16	GND
    17	SSRX2+
    18	SSRX2-
    19	VBUS
    20	Nema pina

13. F_USB1 (USB 2.0/1.1 priključak)
    Priključak je u skladu sa specifikacijama USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem opcijskog USB nosača. Za kupnju opcijskog USB nosača, obratite se lokalnom prodavaču.


    Broj pina	Definicija
    1	Napajanje (5V)
    2	Napajanje (5V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	Nema pina
    10	NC

    Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

14. COM (Priključak za serijski port)
    COM priključak može osigurati jedan serijski port putem opcijskog COM priključnog kabela. Za kupnju opcijskog COM priključnog kabela, obratite se lokalnom prodavaču.


    Broj pina	Definicija
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	Nema pina

15. TPM (Priključak modula pouzdane platforme)
    Možete spojiti TPM (Trusted Platform Module) na ovaj priključak.


    Broj pina	Definicija
    1	LAD0
    2	VCC3
    3	LAD1
    4	Nema pina
    5	LAD2
    6	LCLK
    7	LAD3
    8	GND
    9	LFRAME
    10	NC
    11	SERIRQ
    12	LRESET

16. CLR_CMOS (Jumper za brisanje CMOS-a)
    Upotrijebite ovaj jumper za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da biste dodirnuli dva pina na nekoliko sekundi.
    Otvoreno: Normalno
    Kratko spojeno: Izbriši CMOS vrijednosti

    • Uvijek isključite računalo prije brisanja CMOS vrijednosti.
    • Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte postavke BIOS-a (pogledajte poglavlje "BIOS Setup" za konfiguracije BIOS-a).
17. BAT (Baterija)
    Baterija osigurava napajanje za održavanje vrijednosti (kao što su konfiguracije BIOS-a, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, jer CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
    CMOS vrijednosti možete izbrisati uklanjanjem baterije:

    1. Isključite računalo i iskopčajte kabel za napajanje.
    2. Iskopčajte kabel baterije iz priključka kabela baterije i pričekajte jednu minutu.
    3. Uključite kabel baterije.
    4. Uključite kabel za napajanje i ponovno pokrenite računalo.

    Broj pina	Definicija
    1 (+)	RTC napajanje
    2 (-)	GND

    • Uvijek isključite računalo i izvucite kabel za napajanje prije zamjene baterije.
    • Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako je baterija zamijenjena neodgovarajućim modelom.
    • Obratite se mjestu kupnje ili lokalnom distributeru ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
    • S rabljenim baterijama mora se postupati u skladu s lokalnim propisima o zaštiti okoliša.

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kad se napajanje isključi, baterija na matičnoj ploči osigurava potrebno napajanje CMOS-u kako bi se vrijednosti konfiguracije zadržale u CMOS-u.
Za pristup programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada se uključi napajanje. Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS uslužni program.

• Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosno kopiranje BIOS-a bez ulaska u operativni sustav.
• @BIOS je uslužni program baziran na Windowsima koji pretražuje i preuzima najnoviju verziju BIOS-a s Interneta i ažurira BIOS.

  • Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Ako ažurirate BIOS, učinite to s oprezom. Nepravilno ažuriranje BIOS-a može dovesti do kvara sustava.
  • Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Nepravilno mijenjanje postavki može dovesti do toga da se sustav ne može pokrenuti. Ako se to dogodi, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitaj optimizirane zadane postavke" u ovom poglavlju ili uvod u kratkospojnik za bateriju/čišćenje CMOS-a u poglavlju "Instalacija hardvera" za način brisanja CMOS vrijednosti.)

Zaslon za pokretanje

Sljedeći zaslon s logotipom pojavit će se prilikom pokretanja računala.

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Jednostavan način rada omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U Jednostavnom načinu rada možete koristiti miš za kretanje kroz stavke konfiguracije. Napredni način rada pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.

• Kada sustav nije stabilan kao obično, odaberite stavku LoadOptimizedDefaults kako biste sustav postavili na njegove zadane postavke.
• Izbornici BIOS Setup opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Glavni izbornik

Tipke funkcija naprednog načina rada

<←><→>	Pomaknite traku za odabir za odabir izbornika za postavljanje
<↑><↓>	Pomaknite traku za odabir za odabir stavke konfiguracije u izborniku
<Enter>/Dvostruki klik	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte numeričku vrijednost ili napravite promjene
<->/<Page Down>	Smanjite numeričku vrijednost ili napravite promjene
<F1>	Prikažite opise funkcijskih tipki
<F2>	Prebacite se na Jednostavan način rada
<F3>	Spremite trenutne postavke BIOS-a u profil
<F4>	Učitajte postavke BIOS-a iz prethodno stvorenog profila
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F6>	Prikažite zaslon Smart Fan 5
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F10>	Spremite sve promjene i izađite iz programa BIOS Setup
<F11>	Prebacite se na podizbornik Favoriti
<F12>	Snimite trenutni zaslon kao sliku i spremite ga na USB pogon
<Insert>	Dodajte ili uklonite omiljenu opciju
<Ctrl>+<S>	Prikažite informacije o instaliranoj memoriji
<Esc>	Glavni izbornik: Izađite iz programa BIOS Setup Podizbornici: Izađite iz trenutnog podizbornika

Favoriti (F11)

Postavite često korištene opcije kao svoje favorite i koristite tipku <F11> za brzo prebacivanje na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "omiljena".

Tweaker

Hoće li sustav raditi stabilno s postavkama overclockinga/prenapona koje ste napravili ovisi o vašim ukupnim konfiguracijama sustava. Pogrešno overklokiranje/prenapon može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova stranica je samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Nepravilno mijenjanje postavki može dovesti do toga da se sustav ne može pokrenuti. Ako se to dogodi, očistite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

• CPU Clock Control
  Omogućuje vam ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)

  Preporučuje se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
• Spread Spectrum Control
  Omogućuje ili onemogućuje CPU/PCIe Spread Spectrum. (Zadano: Auto)

Napredne postavke CPU-a

• Core Performance Boost ^(Napomena)
  Omogućuje vam da odredite želite li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za povećanje performansi CPU-a. (Zadano: Auto)
• SVM Mode
  Virtualizacija poboljšana tehnologijom Virtualization omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. Uz virtualizaciju, jedno računalno sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
• AMD Cool&Quiet function
  • Omogućeno
    Omogućuje AMD Cool'n'Quiet upravljačkom programu da dinamički prilagodi takt CPU-a i VID kako bi smanjio toplinu koju proizvodi vaše računalo i njegovu potrošnju energije. (Zadano)
  • Onemogućeno
    Onemogućuje ovu funkciju.
• PPC Adjustment ^(Napomena)
  Omogućuje vam da popravite PState CPU-a. (Zadano: PState 0)
• Global C-state Control ^(Napomena)
  Omogućuje vam da odredite želite li dopustiti CPU-u ulazak u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Auto)
• Power Supply Idle Control ^{(Napomena 1)}
  Omogućuje ili onemogućuje Package C6 State.
  • Typical Current Idle
    Onemogućuje ovu funkciju.
  • Low Current Idle
    Omogućuje ovu funkciju.
  • Auto
    Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
• CCD Control ^{(Napomena 1)}
  Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
• Downcore Control
  Omogućuje vam odabir broja jezgri CPU-a za omogućavanje (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). (Zadano: Auto)
• SMT Mode
  Omogućuje vam da omogućite ili onemogućite tehnologiju istovremenog višestrukog navoja CPU-a. (Zadano: Auto)
• CPPC ^{(Napomena 1)}
  Omogućuje ili onemogućuje značajku CPPC. (Zadano: Auto)
• CPPC Preferred Cores ^{(Napomena 1)}
  Omogućuje ili onemogućuje značajku CPPC Preferred Cores. (Zadano: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Napomena 2)}
  Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućen.
  • Onemogućeno
    Onemogućuje ovu funkciju. (Zadano)
  • Profile1
    Koristi postavke profila 1.
  • Profile2 ^{(Napomena 2)}
    Koristi postavke profila 2.
• XMP High Frequency Support ^{(Napomena 2)}
  Omogućuje vam odabir razine kompatibilnosti za memoriju visoke frekvencije. Ova stavka se može konfigurirati samo kada je Extreme Memory Profle (X.M.P.) postavljeno na Profle1 ili Profle2. (Zadano: Auto)
• System Memory Multiplier
  Omogućuje vam postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Auto)

Napredne postavke memorije

Podpodešavanja memorije

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se ne može pokrenuti nakon što napravite promjene u vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti.

SPD Info

Prikazuje informacije o instaliranoj memoriji.

• CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
  Ove stavke omogućuju vam podešavanje napona CPU Vcore i memorije.

CPU/VRM postavke

Ovaj podizbornik omogućuje vam konfiguriranje razine kalibracije opterećenja.

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 1) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 2) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Postavke

Snaga platforme

• AC BACK
  Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.
  • Memorija
    Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka AC napajanja.
  • Uvijek uključeno
    Sustav se uključuje nakon povratka AC napajanja.
  • Uvijek isključeno
    Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)
• ErP
  Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). (Zadano: Onemogućeno) Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), funkcija fResume by Alarm postat će nedostupna.
• Soft-Off by PWR-BTTN
  Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za napajanje.
  • Instant-Off
    Pritisnite gumb za napajanje i sustav će se odmah isključiti. (Zadano)
  • Delay 4 Sec.
    Pritisnite i držite gumb za napajanje 4 sekunde da biste isključili sustav. Ako se gumb za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
• Power Loading
  Omogućuje ili onemogućuje fiktivno opterećenje. Kada je napajanje pri niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo gašenje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• Resume by Alarm
  Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno)
  Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
  • Dan buđenja: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
  • Sat/minuta/sekunda buđenja: Postavite vrijeme u koje će se sustav automatski uključiti.

Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operacijskog sustava ili uklanjanje AC napajanja jer postavke možda neće biti učinkovite.

• Wake on LAN
  Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
• High Precision Event Timer
  Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operacijskom sustavu. (Zadano: Omogućeno)
• CEC 2019 Ready
  Omogućuje vam da odaberete želite li dopustiti sustavu da prilagodi potrošnju energije kada je u stanju gašenja, mirovanja ili pripravnosti kako bi bio u skladu sa standardima CEC (California Energy Commission) 2019. (Zadano: Onemogućeno)

IO portovi

• Initial Display Output
  Određuje prvo pokretanje zaslona monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.
  • IGD Video ^(Napomena)
    Postavlja ugrađenu grafiku kao prvi zaslon.
  • PCIe 1 Slot
    Postavlja grafičku karticu na PCIEX16 utoru kao prvi zaslon. (Zadano)
• Integrated Graphics ^(Napomena)
  Omogućuje ili onemogućuje funkciju ugrađene grafike.
  • Auto
    BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku ovisno o instaliranoj grafičkoj kartici.(Zadano)
  • Forces
    Omogućuje ugrađenu grafiku.
  • Disabled
    Onemogućuje ugrađenu grafiku.
• UMA Mode ^(Napomena)
  Odredite UMA način rada.
  • Auto
    Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
  • UMA Specified
    Postavlja veličinu UMA Frame Buffer.
  • UMA Auto
    Postavlja razlučivost zaslona.
  • UMA Game Optimized
    Prilagođava veličinu međuspremnika okvira na temelju ukupne veličine sistemske memorije.

Ova se stavka može konfigurirati samo kada je Integrated Graphics (Integrirana grafika) postavljena na Forces (Forsirano).

• UMA Frame Buffer Size ^(Napomena)
  Veličina međuspremnika okvira je ukupan iznos sistemske memorije dodijeljen isključivo za ugrađeni grafički kontroler. MS-DOS, na primjer, koristit će samo ovu memoriju za prikaz. Opcije su: Auto (zadano), 64M~2G.
  Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljena na UMA Specified (UMA određeno).
• Display Resolution ^(Napomena)
  Omogućuje vam postavljanje razlučivosti zaslona. Opcije su: Auto (zadano), 1920x1080 i niže, 2560x1600, 3840x2160. Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljena na UMA Auto (UMA automatski).
• HD Audio Controller
  Omogućuje ili onemogućuje funkciju ugrađenog zvuka. (Zadano: Omogućeno)
  Ako želite instalirati dodatnu zvučnu karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled (Onemogućeno).
• PCIEX16 Bifurcation
  Omogućuje vam da odredite kako se dijeli propusnost PCIEX16 utora. Opcije: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 ^(Napomena). (Zadano: Automatski)
• Above 4G Decoding
  Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirano više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operacijski sustav (zbog ograničenog 4 GB memorijskog adresnog prostora). (Zadano: Onemogućeno)
• Onboard LAN Controller
  Omogućuje ili onemogućuje funkciju ugrađenog LAN-a. (Zadano: Omogućeno)
  Ako želite instalirati dodatnu mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled (Onemogućeno).

(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.

Super IO konfiguracija

• Serial Port 1
  Omogućuje ili onemogućuje ugrađeni serijski port. (Zadano: Omogućeno)

USB konfiguracija

• Legacy USB Support
  Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
• XHCI Hand-off
  Određuje hoće li se omogućiti značajka XHCI Hand-off za operacijski sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
• USB Mass Storage Driver Support
  Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
• Port 60/64 Emulation
  Omogućuje ili onemogućuje emulaciju I/O portova 64h i 60h. Ovo bi trebalo biti omogućeno za potpunu naslijeđenu podršku za USB tipkovnice/miševe u MS-DOS-u ili u operacijskom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
• Mass Storage Devices
  Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.

APP Center Download & Install Configuration

• APP Center Download & Install
  Omogućuje vam da odredite hoće li se automatski preuzeti i instalirati GIGABYTE APP Center nakon ulaska u operacijski sustav. Prije instaliranja APP Center, provjerite je li sustav povezan s internetom. (Zadano: Omogućeno)

NVMe konfiguracija

Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.

SATA konfiguracija

• SATA Mode
  Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.
  • RAID
    Omogućuje RAID za SATA kontroler.
  • AHCI
    Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne Serial ATA značajke kao što su Native Command Queuing i hot plug. (Zadano)
• NVMe RAID mode
  Omogućuje vam da odredite želite li koristiti svoje M.2 NVMe PCIe SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
• Chipset SATA Port Enable
  Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
• Chipset SATA Port 0/1/2/3
  Prikazuje informacije o spojenom SATA uređaju(ima).

Network Stack konfiguracija

• Network Stack
  Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
• IPv4 PXE Support
  Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
• IPv4 HTTP Support
  Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
• IPv6 PXE Support
  Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
• IPv6 HTTP Support
  Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
• PXE boot wait time
  Omogućuje vam da konfigurirate koliko dugo čekati prije nego što možete pritisnuti <Esc> da biste prekinuli PXE pokretanje. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 0)
• Media detect count
  Omogućuje vam postavljanje broja provjera prisutnosti medija. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 1)

Realtek PCIe GBE Family Controller

Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.

Razno

• LEDs in System Power On State
  Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.
  • Isključeno
    Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
  • Uključeno
    Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)
• LEDs in Sleep, Hibernation, and Soft Off States
  Omogućuje vam postavljanje načina osvjetljenja LED dioda matične ploče u stanju sustava S3/S4/S5.
  Ova se stavka može konfigurirati kada je LEDs in System Power On State (LED diode u stanju uključenog sustava) postavljena na On (Uključeno).
  • Isključeno
    Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
  • Uključeno
    Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.
• PCIe Slot Configuration
  Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• 3DMark01 Enhancement
  Omogućuje vam da odredite želite li poboljšati neke performanse naslijeđenog benchmarka. (Zadano: Onemogućeno)
• IOMMU
  Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
• AMD CPU fTPM
  Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)

Pouzdano računalstvo

Omogućuje ili onemogućuje Trusted Platform Module (TPM).

AMD CBS

Ovaj podizbornik pruža opcije konfiguracije povezane s AMD CBS-om.

Zdravlje računala

• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Prikazuje trenutne napone sustava.

Smart Fan 5

• Monitor
  Omogućuje vam da odaberete cilj za praćenje i daljnje prilagodbe. (Zadano: CPU FAN)
• Fan Speed Control
  Omogućuje vam da odredite želite li omogućiti funkciju kontrole brzine ventilatora i prilagoditi brzinu ventilatora.
  • Normal
    Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Brzinu ventilatora možete prilagoditi pomoću programa System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
  • Silent
    Omogućuje ventilatoru da radi sporim brzinama.
  • Manual
    Omogućuje vam da kontrolirate brzinu ventilatora u grafikonu krivulje.
  • Full Speed
    Omogućuje ventilatoru da radi punom brzinom.
• Fan Control Use Temperature Input
  Omogućuje vam da odaberete referentnu temperaturu za kontrolu brzine ventilatora.
• Temperature Interval
  Omogućuje vam da odaberete temperaturni interval za promjenu brzine ventilatora.
• Fan Control Mode
  • Auto
    Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora i postavi optimalni način upravljanja. (Zadano)
  • Voltage
    Način napona preporučuje se za ventilator s 3 pina.
  • PWM
    PWM način preporučuje se za ventilator s 4 pina.
• Fan Stop
  Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Temperaturnu granicu možete postaviti pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
• Temperature
  Prikazuje trenutnu temperaturu odabranog ciljnog područja.
• Fan Speed
  Prikazuje trenutne brzine ventilatora.
• Temperature Warning
  Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (onemogućeno) (zadano), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
• Fan Fail Warning
  Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili vezu ventilatora kada se to dogodi. (Zadano: Onemogućeno)

Informacije o sustavu

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.

• Jezik sustava
  Odabire zadani jezik koji koristi BIOS.
• Datum sustava
  Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Dan i Godina te koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
• Vrijeme sustava
  Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda te koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
• Razina pristupa
  Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako nije postavljena lozinka, zadano će se prikazati kao Administrator.) Razina Administrator omogućuje vam promjenu svih postavki BIOS-a; razina Korisnik omogućuje vam samo promjenu određenih postavki BIOS-a, ali ne svih.

Informacije o priključenim uređajima

Prikazuje informacije o vašim SATA, PCI Express i M.2 uređajima ako su instalirani.

Q-Flash

Omogućuje vam pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili sigurnosno kopiranje trenutne konfiguracije BIOS-a.

Pokretanje sustava

• Prioriteti opcija pokretanja sustava
  Određuje ukupni redoslijed pokretanja sustava s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje sustava. Za pokretanje sustava s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
  Ili, ako želite instalirati operativni sustav koji podržava GPT particioniranje, kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i označen je prefiksom "UEFI:".
• Stanje NumLock pri pokretanju
  Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
• Sigurnosna opcija
  Određuje je li lozinka potrebna svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.
  • Setup
    Lozinka je potrebna samo za ulazak u program BIOS Setup.
  • Sustav
    Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)
• Prikaz LOGO-a preko cijelog zaslona
  Omogućuje vam da odredite hoće li se prikazati GIGABYTE Logo pri pokretanju sustava. Onemogućeno preskače GIGABYTE Logo kada se sustav pokrene. (Zadano: Omogućeno)
• Brzo pokretanje
  Omogućuje ili onemogućuje brzo pokretanje (Fast Boot) kako bi se skratio postupak pokretanja OS-a. Ultra brzo pruža najveću brzinu pokretanja. (Zadano: Onemogućeno)
• SATA podrška
  • Samo SATA uređaji zadnjeg pokretanja
    Osim pogona prethodnog pokretanja, svi SATA uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a. (Zadano)
  • Svi SATA uređaji
    Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.

• NVMe podrška
  Omogućuje vam da omogućite ili onemogućite NVMe uređaj(e). (Zadano: Omogućeno)
  Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
• VGA podrška
  Omogućuje vam da odaberete koju vrstu operativnog sustava pokrenuti.
  • Automatski
    Omogućuje samo naslijeđeni opcijski ROM.
  • EFI upravljački program
    Omogućuje EFI opcijski ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.

• USB podrška
  • Onemogućeno
    Svi USB uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a.
  • Potpuno pokretanje
    Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
  • Djelomično pokretanje
    Dio USB uređaja je onemogućen prije dovršetka postupka pokretanja OS-a.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra brzo.

• Podrška za upravljački program mrežnog stoga
  • Onemogućeno
    Onemogućuje pokretanje s mreže. (Zadano)
  • Omogućeno
    Omogućuje pokretanje s mreže.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.

• CSM podrška
  Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom postupku pokretanja PC-ja.
  • Onemogućeno
    Onemogućuje UEFI CSM i podržava samo UEFI BIOS postupak pokretanja.
  • Omogućeno
    Omogućuje UEFI CSM. (Zadano)
• LAN PXE Boot Option ROM
  Omogućuje vam da odaberete želite li omogućiti naslijeđeni opcijski ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
• Kontrola opcije pokretanja pohrane
  Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.
  • Onemogućeno
    Onemogućuje opcijski ROM.
  • Samo UEFI
    Omogućuje samo UEFI opcijski ROM. (Zadano)
  • Samo naslijeđeno
    Omogućuje samo naslijeđeni opcijski ROM.

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.

• Prioritet ROM-a ostalih PCI uređaja
  Omogućuje vam da odaberete želite li omogućiti UEFI ili Legacy opcijski ROM za kontroler PCI uređaja koji nije LAN, uređaj za pohranu i grafički kontroler.
  • Onemogućeno
    Onemogućuje opcijski ROM.
  • Samo UEFI
    Omogućuje samo UEFI opcijski ROM. (Zadano)
  • Samo naslijeđeno
    Omogućuje samo naslijeđeni opcijski ROM.

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.

• Administratorska lozinka
  Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavki, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjenu svih postavki BIOS-a.
• Korisnička lozinka
  Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavki, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjenu određenih postavki BIOS-a, ali ne svih. Za poništavanje lozinke pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Pritisnite <Enter> ponovno kada se zatraži potvrda.
  NAPOMENA: Prije postavljanja Korisničke lozinke, prvo postavite Administratorsku lozinku.

Sigurno pokretanje

Omogućuje vam da omogućite ili onemogućite Sigurno pokretanje (Secure Boot) i konfigurirate povezane postavke. Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Onemogućeno.

• Preferirani način rada
  Omogućuje vam da odaberete želite li ući u Jednostavni način rada ili Napredni način rada nakon ulaska u BIOS Setup. Automatski ulazi u BIOS način rada u kojem je bio zadnji put. (Zadano: Automatski)

Spremi i izađi

• Spremi i izađi iz postavki
  Pritisnite <Enter> na ovoj stavki i odaberite Da. Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite Ne ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
• Izađi bez spremanja
  Pritisnite <Enter> na ovoj stavki i odaberite Da. Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite Ne ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
• Učitaj optimizirane zadane postavke
  Pritisnite <Enter> na ovoj stavki i odaberite Da za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
• Zaobiđi pokretanje
  Omogućuje vam da odaberete uređaj za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Da za potvrdu. Vaš sustav će se automatski ponovno pokrenuti i pokrenuti s tog uređaja.
• Spremi profile
  Ova funkcija vam omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Postavka profila 1 ~ Postavka profila 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Odaberi datoteku u HDD/FDD/USB za spremanje profila na svoj uređaj za pohranu.
• Učitaj profile
  Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Odaberi datoteku u HDD/FDD/USB za unos prethodno stvorenog profila s vašeg uređaja za pohranu ili učitavanje profila automatski stvorenog od strane BIOS-a, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalni broj tvrdih diskova	≥2	2	4
Kapacitet polja	Broj tvrdih diskova * Veličina najmanjeg diska	Veličina najmanjeg diska	(Broj tvrdih diskova/2) * Veličina najmanjeg diska
Tolerancija na pogreške	Ne	Da	Da

Prije nego što počnete, pripremite sljedeće stavke:

• Najmanje dva SATA tvrda diska ili SSD-a. ^(Napomena) (Za optimalne performanse, preporučuje se korištenje dva tvrda diska identičnog modela i kapaciteta).
• Disk za postavljanje sustava Windows.
• Računalo spojeno na internet.
• USB memorija.

Konfiguriranje ugrađenog SATA kontrolera

1. Instaliranje SATA tvrdog diska(ova) u vaše računalo
   Instalirajte tvrde diskove/SSD-ove u SATA/M.2 priključke na matičnoj ploči. Zatim spojite priključke za napajanje s vašeg napajanja na tvrde diskove.
2. Konfiguriranje načina rada SATA kontrolera u BIOS postavkama
   Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u BIOS postavkama sustava.
   Koraci:
   Uključite računalo i pritisnite <Delete> da biste ušli u BIOS postavke tijekom POST-a (Power-On Self-Test). U odjeljku Settings\IO Ports, postavite SATA Configuration\SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite jeste li postavili NVMe RAID mode na Enabled.)
   Izbornici BIOS postavki opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika BIOS postavki koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
3. UEFI RAID konfiguracija
   Koraci:
   1. U BIOS postavkama idite na Boot i postavite CSM Support na Disabled. Spremite promjene i izađite iz BIOS postavki.
   2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS postavke. Zatim uđite u podizbornik Settings\IO Ports\RAIDXpert2 Confguration Utility.
   3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management da biste ušli na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks da biste ušli na zaslon Select Physical Disks.
   4. Na zaslonu Select Physical Disks odaberite tvrde diskove koje želite uključiti u RAID polje i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje da biste se pomaknuli na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Select CacheTagSize, Read Cache Policy i Write Cache Policy.
   5. Pomaknite se na Create Array i pritisnite <Enter> da biste započeli.
   6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. U odjeljku ManageArray Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu polja, kapacitetu polja itd.

(Napomena) Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta sa SATA tvrdim diskom.

Instalirajte RAID upravljački program i operativni sustav

S ispravnim BIOS postavkama, spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zasebni RAID upravljački program tijekom postupka instalacije sustava Windows. Nakon instalacije operativnog sustava, preporučujemo da instalirate sve potrebne upravljačke programe iz GIGABYTE APP Centra kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji želite instalirati zahtijeva da navedete dodatni RAID upravljački program tijekom postupka instalacije OS-a, pogledajte korake u nastavku:

1. Idite na web stranicu GIGABYTE, pregledajte web stranicu modela matične ploče, preuzmite datoteku AMD RAID Preinstall Driver na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na svoj USB pogon.
2. Pokrenite sustav s instalacijskog diska sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon sa zahtjevom da učitate upravljački program, odaberite Browse (Pregledaj).
3. Umetnite USB pogon, a zatim pregledajte mjesto upravljačkog programa. Prvo odaberite AMD-RAID Bottom Device i kliknite Next (Dalje) da biste učitali upravljački program. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) da biste učitali upravljački program. Na kraju, nastavite s instalacijom OS-a.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju RAID polja.

Instalacija upravljačkih programa

Nakon što instalirate operativni sustav, u donjem desnom kutu radne površine pojavit će se dijaloški okvir s pitanjem želite li preuzeti i instalirati upravljačke programe i GIGABYTE aplikacije putem APP Centra. Kliknite Install (Instaliraj) da biste nastavili s instalacijom. (U BIOS postavkama provjerite je li Advanced\APP Center Download & Install Confguration\ APP Center Download & Install postavljeno na Enabled.)

Kada se pojavi dijaloški okvir Ugovora o licenci za krajnjeg korisnika, pritisnite <Accept> da biste instalirali APP Center. Na zaslonu APP Centra odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).

Prije instalacije provjerite je li sustav spojen na internet.
Posjetite web stranicu GIGABYTE za više informacija o softveru.

Posjetite web stranicu GIGABYTE za više informacija o rješavanju problema.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): https://esupport.gigabyte.com
WEB adresa (engleski): https://www.gigabyte.com
WEB adresa (kineski): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Da biste postavili tehničko ili netehničko (prodaja/marketing) pitanje, povežite se na:
  https://esupport.gigabyte.com


Reference

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Priručnik za GIGABYTE A520I AC

Dostupni jezici
