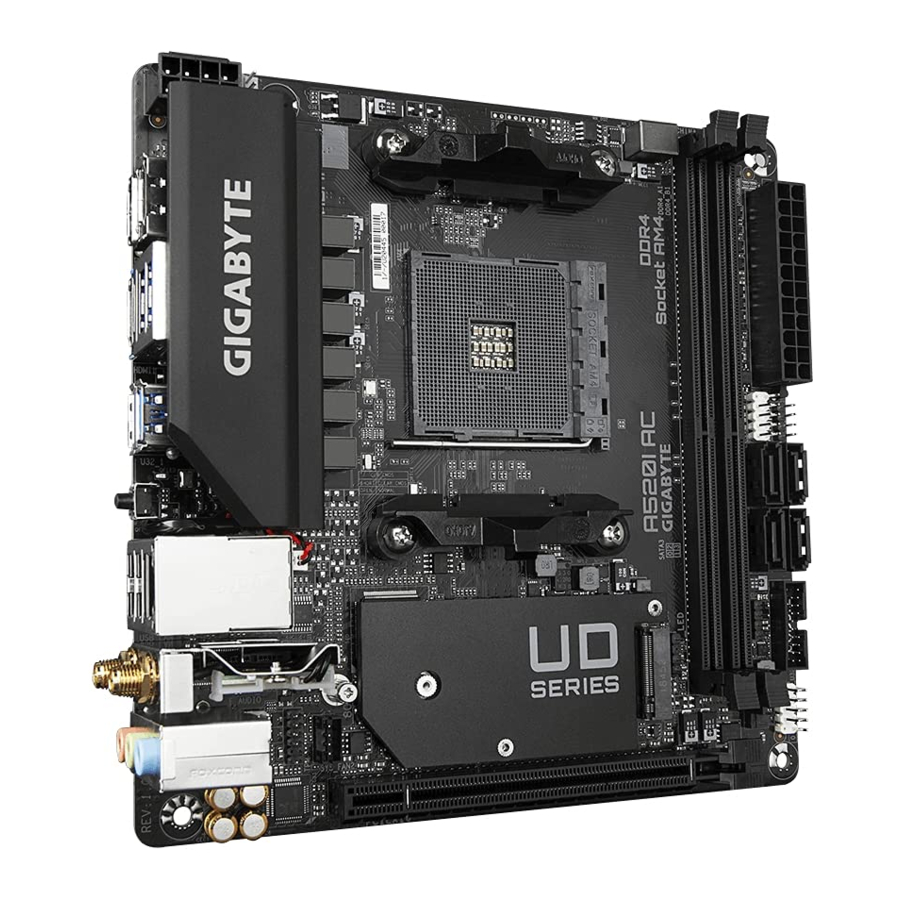

Εγχειρίδιο GIGABYTE A520I AC

Περιεχόμενα

1 Αναγνώριση της έκδοσης της μητρικής σας πλακέτας
2 Διάταξη μητρικής πλακέτας A520I AC
3 Εγκατάσταση Υλικού

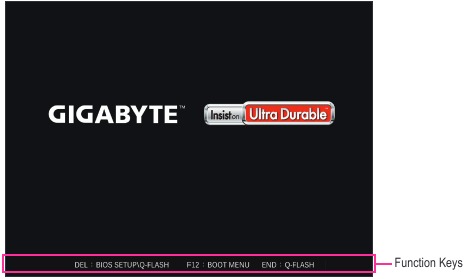

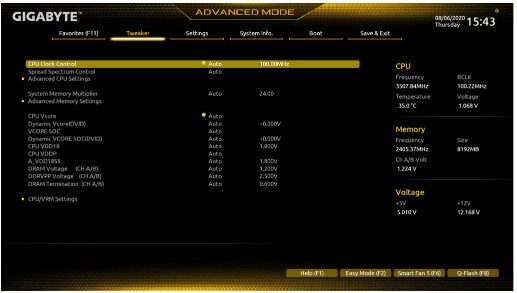

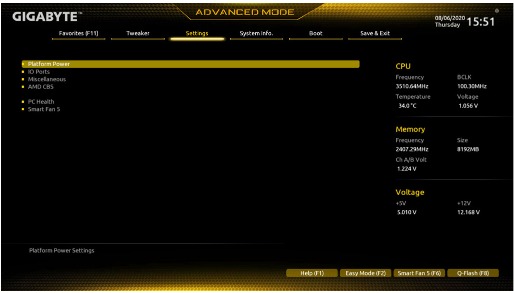

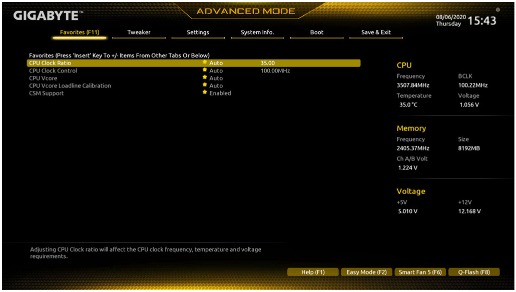

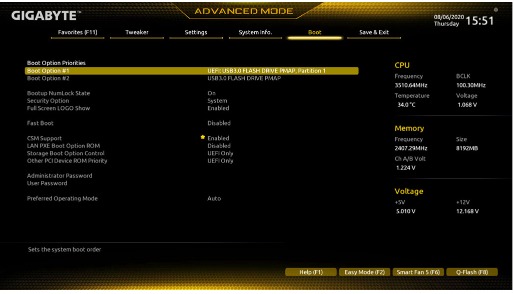

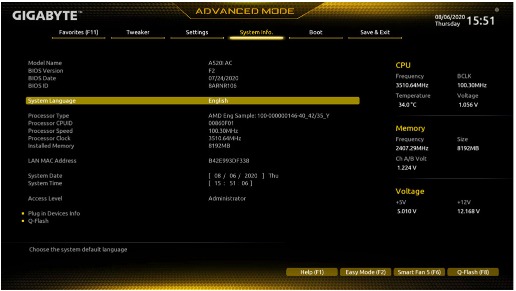

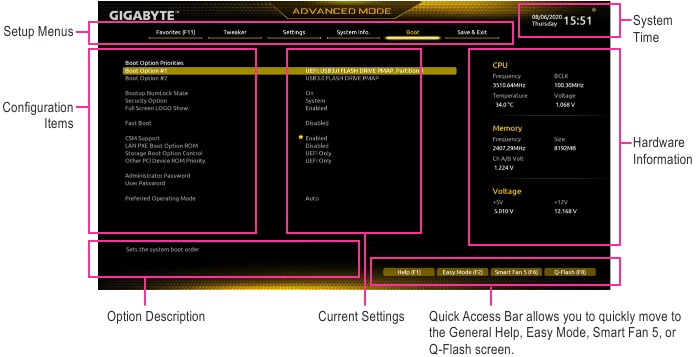

4 Ρύθμιση BIOS
5 Ρύθμιση παραμέτρων ενός RAID Set
6 Εγκατάσταση προγραμμάτων οδήγησης
7 Αναφορές
8 Λήψη εγχειριδίου
9 Σε άλλες γλώσσες

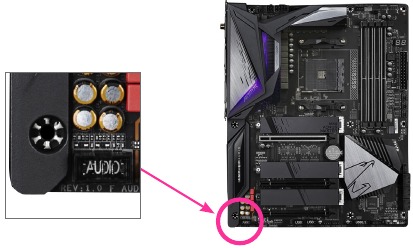

Αναγνώριση της έκδοσης της μητρικής σας πλακέτας

Ο αριθμός έκδοσης στη μητρική σας πλακέτα μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η έκδοση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την έκδοση της μητρικής σας πλακέτας πριν ενημερώσετε το BIOS, τα προγράμματα οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:
Αναγνώριση της έκδοσης της μητρικής σας πλακέτας - Παράδειγμα

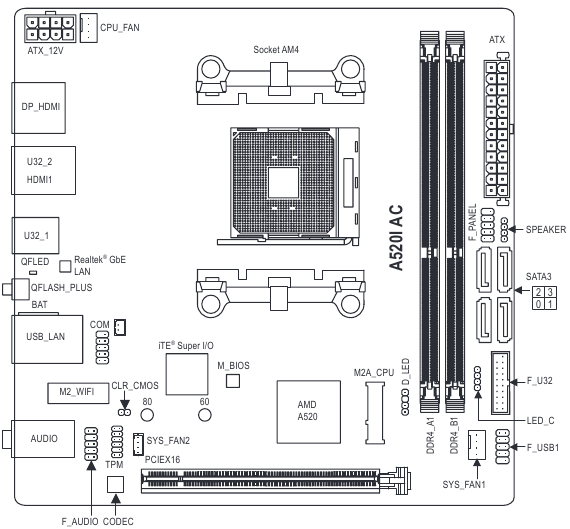

Διάταξη μητρικής πλακέτας A520I AC

Διάταξη μητρικής πλακέτας

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα τα οποία μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο ρεύματος από την πρίζα πριν από την εγκατάσταση ή την αφαίρεση της μητρικής πλακέτας ή άλλων στοιχείων υλικού.
Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή υποδοχές.
Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
Πριν από την εγκατάσταση της μητρικής πλακέτας, τοποθετήστε τη πάνω από ένα αντιστατικό ταπέτο ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας του υλικού σας είναι συνδεδεμένα.
Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στο περίβλημα του υπολογιστή.
Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
Εάν χρησιμοποιείτε μετασχηματιστή, καλώδιο επέκτασης τροφοδοσίας ή πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

Προδιαγραφές Προϊόντος

CPU	AMD Socket AM4, υποστήριξη για: AMD Ryzen ™ 5000 Series Processors/ AMD Ryzen ™ 5000 G-Series Processors/ AMD Ryzen ™ 4000 G-Series Processors/ AMD Ryzen ™ 3000 Series Processors (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
Chipset	AMD A520
Memory	2 x υποδοχές DDR4 DIMM που υποστηρίζουν έως και 64 GB (32 GB χωρητικότητα single DIMM) μνήμης συστήματος Υποστήριξη για μονάδες μνήμης DDR4 3200/2933/2667/2400/2133 MT/s Αρχιτεκτονική μνήμης Dual channel Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργία σε μη ECC λειτουργία) Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Onboard Graphics	Ενσωματωμένο στους AMD Ryzen ™ 5000 G-Series/4000 G-SeriesProcessors: x Θύρα DisplayPort, που υποστηρίζει μέγιστη ανάλυση 5120x2880@60 Hz * Υποστήριξη για DisplayPort έκδοση 1.4, HDCP 2.3 και HDR. x Θύρες HDMI, που υποστηρίζουν μέγιστη ανάλυση 4096x2160@60 Hz * Υποστήριξη για HDMI έκδοση 2.1, HDCP 2.3 και HDR. Υποστήριξη για έως και 3 οθόνες ταυτόχρονα Μέγιστη κοινόχρηστη μνήμη 16 GB
Audio	Realtek^® audio CODEC High Definition Audio 2/4/5.1/7.1-channel * Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.
LAN	Realtek^® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module	Intel^® Wi-Fi AC 3168 (Για PCB rev. 1.0/1.2/1.3)/ Intel^® Wi-Fi AC 9260 (Για PCB rev. 1.1)/ Realtek^® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek^® RTL8821CE) (Για PCB rev. 1.4) WIFI 802.11a/b/g/n/ac, υποστηρίζοντας 2.4/5 GHz Dual-Band BLUETOOTH 4.2 Υποστήριξη για ασύρματο πρότυπο 11ac και ρυθμό δεδομένων έως 433 Mbps * Ο πραγματικός ρυθμός δεδομένων ενδέχεται να διαφέρει ανάλογα με το περιβάλλον και τον εξοπλισμό.
Expansion Slots	Ενσωματωμένο στην CPU: 1 x υποδοχή PCI Express x16, που υποστηρίζει PCIe 3.0 και τρέχει σε x16
Storage Interface	Ενσωματωμένο στην CPU: 1 x υποδοχή M.2 (Socket 3, M key, type 2260/2280 SATA και PCIe 3.0 x4/ x2 SSD support) Chipset: 4 x υποδοχές SATA 6Gb/s Υποστήριξη για RAID 0, RAID 1 και RAID 10
USB	Ενσωματωμένο στην CPU: 4 x θύρες USB 3.2 Gen 1 στο πίσω πλαίσιο Chipset: 2 x θύρες USB 3.2 Gen 1 διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB 4 x θύρες USB 2.0/1.1 (2 θύρες στο πίσω πλαίσιο, 2 θύρες διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB)
Internal Connectors	1 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 2 x system fan headers 1 x addressable LED strip header 1 x RGB LED strip header 1 x υποδοχή M.2 Socket 3 4 x υποδοχές SATA 6Gb/s 1 x κεφαλίδα μπροστινού πίνακα 1 x κεφαλίδα ήχου μπροστινού πίνακα 1 x κεφαλίδα ηχείου 1 x κεφαλίδα USB 3.2 Gen 1 1 x κεφαλίδα USB 2.0/1.1 1 x κεφαλίδα Trusted Platform Module (TPM) (2x6 pin, μόνο για τη μονάδα GC-TPM2.0_S) 1 x κεφαλίδα σειριακής θύρας 1 x Clear CMOS jumper
Back Panel Connectors	1 1 x DisplayPort 2 x θύρες HDMI 4 x θύρες USB 3.2 Gen 1 2 x θύρες USB 2.0/1.1 1 x κουμπί Q-Flash Plus 1 x θύρα RJ-45 2 x υποδοχές κεραίας SMA (1T1R) 3 x υποδοχές ήχου
I/O Controller	iTE^® I/O Controller Chip
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Προειδοποίηση υπερθέρμανσης Προειδοποίηση αποτυχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Το αν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα θα εξαρτηθεί από τον ανεμιστήρα που θα εγκαταστήσετε.
BIOS	1 x 128 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

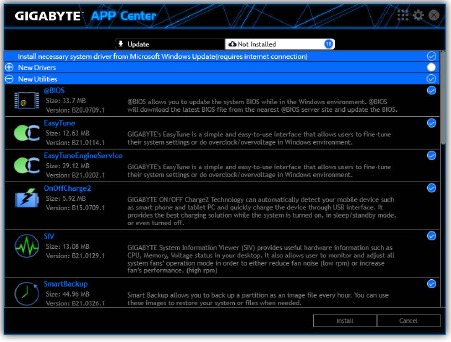

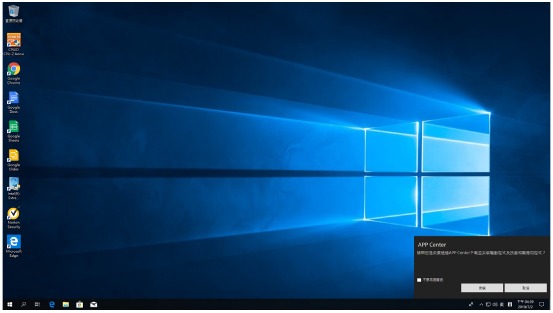

Unique Features	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Υποστήριξη για Q-Flash Υποστήριξη για Q-Flash Plus Υποστήριξη για Xpress Install
Bundled Software	Norton^® Internet Security (έκδοση OEM) Λογισμικό διαχείρισης εύρους ζώνης LAN
Operating System	Υποστήριξη για Windows 11 64-bit Υποστήριξη για Windows 10 64-bit
Form Factor	Mini-ITX Form Factor; 17.0cm x 17.0cm

* Η GIGABYTE διατηρεί το δικαίωμα να κάνει οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Επισκεφθείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Εγκατάσταση της CPU

warning Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
(Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της CPU για να αποφύγετε ζημιά στο υλικό.
Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν δεν είναι σωστά προσανατολισμένη.
Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
Μην ενεργοποιήσετε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά της CPU.
Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

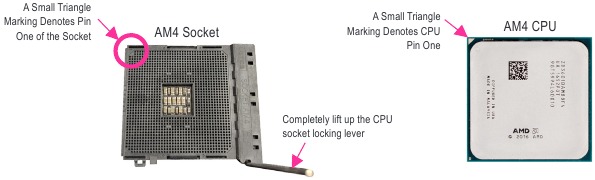

Εγκατάσταση της CPU
Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU. Εντοπίστε το pin ένα (που υποδηλώνεται με ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU. Μόλις τοποθετηθεί η CPU στην υποδοχή της, τοποθετήστε ένα δάχτυλο στη μέση της CPU, χαμηλώνοντας τον μοχλό ασφάλισης και ασφαλίζοντάς τον στην πλήρως κλειδωμένη θέση.
Εγκατάσταση της CPU
warning Μην πιέζετε τη CPU στην υποδοχή CPU πριν σηκωθεί ο μοχλός ασφάλισης της υποδοχής CPU, διαφορετικά μπορεί να προκληθεί ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της Μνήμης

warning Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της μνήμης για να αποφύγετε ζημιά στο υλικό.
Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση Μνήμης Dual Channel
Αυτή η μητρική πλακέτα παρέχει δύο υποδοχές μνήμης και υποστηρίζει τεχνολογία Dual Channel. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης Dual Channel θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.
Οι δύο υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει μία υποδοχή μνήμης ως εξής:

Channel A: DDR4_A1
Channel B: DDR4_B1

Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία Dual Channel.

Η λειτουργία Dual Channel δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
Όταν ενεργοποιείτε τη λειτουργία Dual Channel με δύο μονάδες μνήμης, συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση μιας Κάρτας Επέκτασης

warning Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση μιας κάρτας επέκτασης για να αποφύγετε ζημιά στο υλικό.

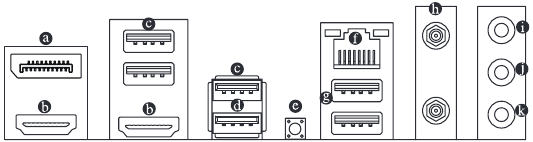

Υποδοχές πίσω πλαισίου

DisplayPort ^{(Σημείωση 1)}
Η DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Η DisplayPort μπορεί να υποστηρίξει μηχανισμούς προστασίας περιεχομένου DPCP και HDCP 2.3. Παρέχει βελτιωμένα οπτικά εφέ που υποστηρίζουν Rec. 2020 (Ευρεία γκάμα χρωμάτων) και High Dynamic Range (HDR) για αναπαραγωγή Blu-ray UHD. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 5120x2880@60 Hz, αλλά οι πραγματικές αναλύσεις που υποστηρίζονται εξαρτώνται από την οθόνη που χρησιμοποιείται.
Θύρα HDMI ^{(Σημείωση 1)}

Η θύρα HDMI είναι συμβατή με HDCP2.3 και υποστηρίζει φορμά DolbyTrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192 KHz/24 bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές αναλύσεις που υποστηρίζονται εξαρτώνται από την οθόνη που χρησιμοποιείται.
- Για να ρυθμίσετε μια διαμόρφωση τριπλής οθόνης, πρέπει πρώτα να εγκαταστήσετε τα προγράμματα οδήγησης της μητρικής κάρτας στο λειτουργικό σύστημα.
- Μετά την εγκατάσταση της συσκευής DisplayPort/HDMI, βεβαιωθείτε ότι έχετε ρυθμίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort/HDMI. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
Θύρα USB 3.2 Gen 1
Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
Θύρα USB 3.2 Gen 1 (Θύρα Q-Flash Plus)
Η θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Σημείωση 2)}, βεβαιωθείτε ότι έχετε τοποθετήσει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
- Κατά την αφαίρεση του καλωδίου που είναι συνδεδεμένο σε μια υποδοχή πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
- Κατά την αφαίρεση του καλωδίου, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.
Κουμπί Q-Flash Plus ^{(Σημείωση 2)}
Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα αντίχειρα USB και συνδέστε το στη θύρα Q-Flash Plus και, στη συνέχεια, μπορείτε πλέον να κάνετε flash το BIOS αυτόματα απλώς πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και φλασαρίσματος του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο φλασαρισμα του BIOS.

Θύρα RJ-45 LAN
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

LED ταχύτητας:

Κατάσταση	Περιγραφή
Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
Πράσινο	Ρυθμός δεδομένων 100 Mbps
Απενεργοποίηση	Ρυθμός δεδομένων 10 Mbps

LED δραστηριότητας:

Κατάσταση	Περιγραφή
Αναβοσβήνει	Πραγματοποιείται μετάδοση ή λήψη δεδομένων
Απενεργοποίηση	Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων

Θύρα USB 2.0/1.1
Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
Υποδοχές κεραίας SMA (1T1R)
Χρησιμοποιήστε αυτήν την υποδοχή για να συνδέσετε μια κεραία.
Σφίξτε τις κεραίες στις υποδοχές κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
Είσοδος γραμμής/Έξοδος πίσω ηχείου (Μπλε)
Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου (Πράσινο)
Η υποδοχή εξόδου γραμμής.

Είσοδος μικροφώνου/Έξοδος ηχείου κέντρου/Subwoofer (Ροζ)
Η υποδοχή εισόδου μικροφώνου.
Διαμορφώσεις υποδοχής ήχου:

Υποδοχή	Ακουστικά/ 2 καναλιών	4 καναλιών	5.1 καναλιών	7.1 καναλιών
Είσοδος γραμμής/Έξοδος πίσω ηχείου		✓	✓	✓
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου	✓	✓	✓	✓
Είσοδος μικροφώνου/Έξοδος ηχείου κέντρου/Subwoofer			✓	✓
Έξοδος γραμμής μπροστινού πίνακα/Έξοδος πλευρικού ηχείου				✓

πληροφορίες Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

(Σημείωση 1) Μόνο για AMD Ryzen^™ 5000 G-Series/4000 G-SeriesProcessors.
(Σημείωση 2) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" του ιστότοπου της GIGABYTE.

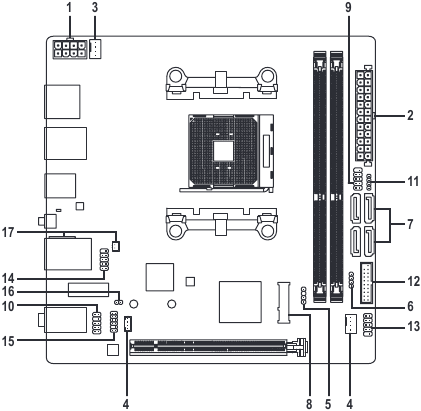

Εσωτερικές Συνδέσεις

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2
D_LED
LED_C
SATA3 0/1/2/3
M2A_CPU
F_PANEL
F_AUDIO
SPEAKER
F_U32
F_USB
COM
TPM
CLR_CMOS
BAT

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

1/2). ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει σχεδίαση ασφαλείας. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.
Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
πληροφορίες Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ισχύος (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V:

Αριθμός ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4 ακίδες 12V)
2	GND (Μόνο για 2x4 ακίδες 12V)
3	GND
4	GND
5	+12V (Μόνο για 2x4 ακίδες 12V)
6	+12V (Μόνο για 2x4 ακίδες 12V)
7	+12V
8	+12V

ATX:

Αριθμός ακροδέκτη	Ορισμός
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (αναμονή +5V)
10	+12V
11	+12V (Μόνο για ATX 2x12 ακίδων)
12	3.3V (Μόνο για ATX 2x12 ακίδων)
13	3.3V
14	-12V
15	GND
16	PS_ON (απαλό On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (Μόνο για ATX 2x12 ακίδων)
24	GND (Μόνο για ATX 2x12 ακίδων)

3/4). CPU_FAN/SYS_FAN1/2 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν σχεδίαση ασφαλούς εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται να εγκατασταθεί ένας ανεμιστήρας συστήματος μέσα στο πλαίσιο.

Αριθμός ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Sense (Αίσθηση)
4	Έλεγχος ταχύτητας PWM

Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

D_LED (Διευθυνσιοδοτούμενη κεφαλίδα λωρίδας LED)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης λωρίδας LED 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.

Αριθμός ακροδέκτη Ορισμός

1 V (5V)

2 Data (Δεδομένα)

3 No Pin (Χωρίς ακροδέκτη)

4 GND

Συνδέστε τη διευθυνσιοδοτούμενη λωρίδα LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (σημειωμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της διευθυνσιοδοτούμενης κεφαλίδας λωρίδας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.
LED_C (Κεφαλίδα λωρίδας RGB LED)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής λωρίδας RGB LED 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Αριθμός ακροδέκτη Ορισμός

1 12V

2 G

3 R

4 B

Συνδέστε τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (σημειωμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.
Για να μάθετε πώς να ενεργοποιείτε/απενεργοποιείτε τα φώτα της λωρίδας LED, επισκεφτείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
SATA3 0/1/2/3 (Συνδέσεις SATA 6Gb/s)
Οι συνδέσεις SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1,5Gb/s. Κάθε σύνδεση SATA υποστηρίζει μια μόνο συσκευή SATA. Οι συνδέσεις SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Αριθμός ακροδέκτη Ορισμός

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
M2A_CPU (Υποδοχή 3 M.2)
Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD ή M.2 PCIe SSD και υποστηρίζει διαμόρφωση RAID. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID με έναν σκληρό δίσκο SATA. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
1. Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε πρώτα την ψύκτρα.
2. Εντοπίστε την κατάλληλη οπή στερέωσης για το M.2 SSD που πρόκειται να εγκατασταθεί και, στη συνέχεια, σφίξτε πρώτα το στήριγμα. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.
3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, στερεώστε το με τη βίδα. Αντικαταστήστε την ψύκτρα και στερεώστε την στην αρχική οπή.
  Επιλέξτε την κατάλληλη οπή για να εγκαταστήσετε το M.2 SSD και στερεώστε ξανά τη βίδα και το στήριγμα.
F_PANEL (Κεφαλίδα μπροστινού πίνακα)
Συνδέστε τον διακόπτη τροφοδοσίας, τον διακόπτη επαναφοράς και την ένδειξη κατάστασης του συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακροδεκτών. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.
- PLED (Power LED):

  Κατάσταση συστήματος LED

  S0 On (Ενεργοποίηση)

  S3/S4/S5 Off (Απενεργοποίηση)

  Συνδέεται με την ένδειξη κατάστασης τροφοδοσίας στο μπροστινό πλαίσιο του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
- PW (Διακόπτης τροφοδοσίας):
  Συνδέεται με το διακόπτη τροφοδοσίας στο μπροστινό πλαίσιο του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας το διακόπτη τροφοδοσίας (ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "Ρυθμίσεις\Τροφοδοσία πλατφόρμας" για περισσότερες πληροφορίες).
- HD (Λυχνία LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται με τη λυχνία LED δραστηριότητας σκληρού δίσκου στο μπροστινό πλαίσιο του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
- RES (Διακόπτης επαναφοράς):
  Συνδέεται με το διακόπτη επαναφοράς στο μπροστινό πλαίσιο του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
- NC: Χωρίς σύνδεση.
  Η σχεδίαση του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, λυχνία LED τροφοδοσίας, λυχνία LED δραστηριότητας σκληρού δίσκου και άλλα. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

F_AUDIO (Κεφαλίδα ήχου μπροστινού πίνακα)
Η κεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η λανθασμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και θα την καταστρέψει.

Αρ. ακίδας	Ορισμός
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

SPEAKER (Κεφαλίδα ηχείου)
Συνδέεται με το ηχείο στο μπροστινό πλαίσιο του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.

Αρ. ακίδας Ορισμός

1 VCC

2 NC

3 NC

4 SPK-

F_U32 (Κεφαλίδα USB 3.2 Gen 1)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	No Pin

F_USB1 (Κεφαλίδα USB 2.0/1.1)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός
1	Power (5V)
2	Power (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

COM (Κεφαλίδα σειριακής θύρας)
Η κεφαλίδα COM μπορεί να παρέχει μία σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για την αγορά του προαιρετικού καλωδίου θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός
1	NDCD-
2	NSIN
3	NSOUT
4	NDTR-
5	GND
6	NDSR-
7	NRTS-
8	NCTS-
9	NRI-
10	No Pin

TPM (Κεφαλίδα Trusted Platform Module)
Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.

Αρ. ακίδας	Ορισμός
1	LAD0
2	VCC3
3	LAD1
4	No Pin
5	LAD2
6	LCLK
7	LAD3
8	GND
9	LFRAME
10	NC
11	SERIRQ
12	LRESET

CLR_CMOS (Jumper Clear CMOS)
Χρησιμοποιήστε αυτό το βραχυκυκλωτήρα για να καθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές του CMOS στις εργοστασιακές προεπιλογές. Για να καθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.
Open (Ανοιχτό): Normal (Κανονικό)
Short (Κλειστό): Clear (Καθαρισμός) CMOS Values (Τιμές CMOS)
- Να απενεργοποιείτε πάντα τον υπολογιστή σας πριν καθαρίσετε τις τιμές CMOS.
- Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup (Ρύθμιση BIOS) για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup (Ρύθμιση BIOS)", για διαμορφώσεις BIOS).
BAT (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.
Μπορείτε να καθαρίσετε τις τιμές CMOS αφαιρώντας την μπαταρία:
1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αποσυνδέστε το καλώδιο της μπαταρίας από την κεφαλίδα καλωδίου της μπαταρίας και περιμένετε ένα λεπτό.
3. Συνδέστε το καλώδιο της μπαταρίας.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.
Αρ. ακίδας Ορισμός

1 (+) RTC Power (Τροφοδοσία RTC)

2 (-) GND
- Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
- Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
- Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.
- Οι χρησιμοποιημένες μπαταρίες πρέπει να χειρίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στην CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν η τροφοδοσία είναι απενεργοποιημένη, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στην CMOS για να διατηρήσει τις τιμές διαμόρφωσης στην CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.
- Επειδή το φλασάρισμα του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην φλασάρετε το BIOS. Για να φλασάρετε το BIOS, κάντε το με προσοχή. Η ανεπαρκής διαδικασία φλασαρίσματος του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
- Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/καθαρισμού CMOS στο κεφάλαιο "Εγκατάσταση υλικού" για τον τρόπο διαγραφής των τιμών CMOS.)

Οθόνη εκκίνησης

Η παρακάτω οθόνη εκκίνησης με το λογότυπο θα εμφανιστεί όταν εκκινείται ο υπολογιστής.

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS, όπως φαίνεται παρακάτω, και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να αλλάξετε μεταξύ των δύο λειτουργιών. Η Easy Mode επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν ρυθμίσεις για βέλτιστη απόδοση. Στην Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η Advanced Mode παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Εναλλακτικά, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.
πληροφορίες

Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο LoadOptimizedDefaults για να ρυθμίσετε το σύστημά σας στις προεπιλεγμένες ρυθμίσεις του.
Τα μενού BIOS Setup που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

Πλήκτρα λειτουργιών Advanced Mode

<←><→>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης
<↑><↓>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>/Double Click	Εκτελέστε μια εντολή ή μπείτε σε ένα μενού
<+>/<Page Up>	Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
<->/<Page Down>	Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1>	Εμφάνιση περιγραφών των πλήκτρων λειτουργιών
<F2>	Μεταβείτε στην Easy Mode
<F3>	Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ
<F4>	Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν
<F5>	Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F6>	Εμφανίστε την οθόνη Smart Fan 5
<F7>	Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F8>	Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F10>	Αποθηκεύστε όλες τις αλλαγές και κλείστε το πρόγραμμα BIOS Setup
<F11>	Μεταβείτε στο υπομενού Favorites
<F12>	Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Insert>	Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή
<Ctrl>+<S>	Εμφάνιση πληροφοριών σχετικά με την εγκατεστημένη μνήμη
<Esc>	Κύριο μενού: Έξοδος από το πρόγραμμα BIOS Setup Υπομενού: Έξοδος από το τρέχον υπομενού

Αγαπημένα (F11)

Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένες σας και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική της σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα σημάδι αστεριού εάν έχει οριστεί ως "αγαπημένη".

Tweaker

Το εάν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις overclock/overvoltage που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση overclock/overvoltage μπορεί να προκαλέσει ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ανεπαρκής τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

CPU Clock Control
Σας επιτρέπει να ορίσετε με μη αυτόματο τρόπο τον βασικό χρονισμό της CPU σε αυξήσεις 1 MHz. (Προεπιλογή: Auto)

Συνιστάται ανεπιφύλακτα η ρύθμιση της συχνότητας της CPU σύμφωνα με τις προδιαγραφές της CPU.
Spread Spectrum Control
Ενεργοποιεί ή απενεργοποιεί το CPU/PCIe Spread Spectrum. (Προεπιλογή: Auto)

Ρυθμίσεις για προχωρημένους CPU

Core Performance Boost ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto)
SVM Mode
Η βελτιωμένη εικονικοποίηση με την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητα διαμερίσματα. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Disabled)
AMD Cool&Quiet function
- Enabled
  Επιτρέπει στο πρόγραμμα οδήγησης AMD Cool'n'Quiet να προσαρμόζει δυναμικά τον χρονισμό της CPU και το VID για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή)
- Disabled
  Απενεργοποιεί αυτήν τη λειτουργία.
PPC Adjustment ^{(Σημείωση)}
Σας επιτρέπει να διορθώσετε το PState της CPU. (Προεπιλογή: PState 0)
Global C-state Control ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε C states. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Auto)
Power Supply Idle Control ^{(Σημείωση 1)}
Ενεργοποιεί ή απενεργοποιεί το Package C6 State.
- Typical Current Idle
  Απενεργοποιεί αυτήν τη λειτουργία.
- Low Current Idle
  Ενεργοποιεί αυτήν τη λειτουργία.
- Auto
  Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
CCD Control ^{(Σημείωση 1)}
Ορίζει τον αριθμό των CCD που θα χρησιμοποιηθούν. (Προεπιλογή: Auto)
Downcore Control
Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων της CPU που θα ενεργοποιηθούν (ο αριθμός των πυρήνων της CPU μπορεί να διαφέρει ανάλογα με την CPU). (Προεπιλογή: Auto)
SMT Mode
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading. (Προεπιλογή: Auto)
CPPC ^{(Σημείωση 1)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία CPPC. (Προεπιλογή: Auto)
CPPC Preferred Cores ^{(Σημείωση 1)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία CPPC Preferred Cores. (Προεπιλογή: Auto)
Extreme Memory Profile (X.M.P.) ^{(Σημείωση 2)}
Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στην(ες) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.
- Disabled
  Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
- Profile1
  Χρησιμοποιεί τις ρυθμίσεις Profile 1.
- Profile2 ^{(Σημείωση 2)}
  Χρησιμοποιεί τις ρυθμίσεις Profile 2.
XMP High Frequency Support ^{(Σημείωση 2)}
Σας επιτρέπει να επιλέξετε το επίπεδο συμβατότητας για μνήμη υψηλής συχνότητας. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Extreme Memory Profle (X.M.P.) έχει οριστεί σε Profle1 ή Profle2. (Προεπιλογή: Auto)
System Memory Multiplier
Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Το Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD μνήμης. (Προεπιλογή: Auto)

Ρυθμίσεις για προχωρημένους μνήμης

Υποχρονισμοί μνήμης

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας μπορεί να γίνει ασταθές ή να αποτύχει να εκκινήσει μετά τις αλλαγές που κάνατε στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.

Πληροφορίες SPD

Εμφανίζει πληροφορίες σχετικά με την εγκατεστημένη μνήμη.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
Αυτά τα στοιχεία σας επιτρέπουν να προσαρμόσετε την CPU Vcore και τις τάσεις μνήμης.

ρυθμίσεις ƒCPU/VRM

Αυτό το υπομενού σάς επιτρέπει να διαμορφώσετε το επίπεδο Load-Line Calibration.

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.
(Σημείωση 1) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.
(Σημείωση 2) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη λειτουργία.

Ρυθμίσεις

Τροφοδοσία πλατφόρμας

AC BACK
Καθορίζει την κατάσταση του συστήματος μετά την επαναφορά ρεύματος από απώλεια ρεύματος AC.
- Memory (Μνήμη)
  Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επαναφορά του ρεύματος AC.
- Always On (Πάντα ενεργό)
  Το σύστημα ενεργοποιείται κατά την επαναφορά του ρεύματος AC.
- Always Off (Πάντα απενεργοποιημένο)
  Το σύστημα παραμένει απενεργοποιημένο κατά την επαναφορά του ρεύματος AC. (Προεπιλογή)
ErP
Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει τη λιγότερη ισχύ στην κατάσταση S5 (τερματισμού). (Προεπιλογή: Απενεργοποιημένο) Σημείωση: Όταν αυτό το στοιχείο είναι ρυθμισμένο σε Enabled (Ενεργοποιημένο), η λειτουργία fResume by Alarm θα καταστεί μη διαθέσιμη.
Soft-Off by PWR-BTTN
Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί τροφοδοσίας.
- Instant-Off (Άμεση απενεργοποίηση)
  Πατήστε το κουμπί τροφοδοσίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
- Delay 4 Sec. (Καθυστέρηση 4 δευτ.)
  Πατήστε και κρατήστε πατημένο το κουμπί τροφοδοσίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν το κουμπί τροφοδοσίας πατηθεί για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.
Power Loading
Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία, προκαλώντας τον τερματισμό ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε σε Enabled (Ενεργοποιημένο). Η ρύθμιση Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Αυτόματα)
Resume by Alarm
Καθορίζει εάν θα ενεργοποιείται το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο)
Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
- Wake up day: (Ημέρα αφύπνισης:) Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε μέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
- Wake up hour/minute/second: (Ώρα/λεπτό/δευτερόλεπτο αφύπνισης:) Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιείται αυτόματα.

Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε την ανεπαρκή απενεργοποίηση από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.

Wake on LAN
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης μέσω LAN. (Προεπιλογή: Ενεργοποιημένο)
High Precision Event Timer
Ενεργοποιεί ή απενεργοποιεί το χρονόμετρο συμβάντων υψηλής ακρίβειας (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)
CEC 2019 Ready
Σας επιτρέπει να επιλέξετε εάν θα επιτρέπεται στο σύστημα να προσαρμόζει την κατανάλωση ενέργειας όταν βρίσκεται σε κατάσταση τερματισμού, αδράνειας ή αναμονής, προκειμένου να συμμορφώνεται με τα πρότυπα CEC (Επιτροπή Ενέργειας της Καλιφόρνιας) 2019. (Προεπιλογή: Απενεργοποιημένο)

Θύρες IO

Initial Display Output
Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.
- IGD Video ^{(Σημείωση)}
  Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
- PCIe 1 Slot
  Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
Integrated Graphics ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών.
- Auto (Αυτόματα)
  Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την κάρτα γραφικών που είναι εγκατεστημένη. (Προεπιλογή)
- Forces (Επιβολή)
  Ενεργοποιεί τα ενσωματωμένα γραφικά.
- Disabled (Απενεργοποιημένο)
  Απενεργοποιεί τα ενσωματωμένα γραφικά.
UMA Mode ^{(Σημείωση)}
Καθορίστε τη λειτουργία UMA.
- Auto (Αυτόματα)
  Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
- UMA Specified (Καθορισμένο UMA)
  Ορίζει το μέγεθος buffer καρέ UMA.
- UMA Auto (Αυτόματο UMA)
  Ορίζει την ανάλυση της οθόνης.
- UMA Game Optimized (Βελτιστοποιημένο παιχνίδι UMA)
  Προσαρμόζει το μέγεθος του buffer καρέ με βάση το συνολικό μέγεθος της μνήμης του συστήματος.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Integrated Graphics (Ενσωματωμένα γραφικά) έχει οριστεί σε Forces (Επιβολή).

UMA Frame Buffer Size ^{(Σημείωση)}
Το μέγεθος buffer καρέ είναι η συνολική ποσότητα μνήμης συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιήσει μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (Αυτόματα) (προεπιλογή), 64M~2G.
Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η UMA Mode (Λειτουργία UMA) έχει οριστεί σε UMA Specified (Καθορισμένο UMA).
Display Resolution ^{(Σημείωση)}
Σας επιτρέπει να ορίσετε την ανάλυση της οθόνης. Οι επιλογές είναι: Auto (Αυτόματα) (προεπιλογή), 1920x1080 και κάτω, 2560x1600, 3840x2160. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η UMA Mode (Λειτουργία UMA) έχει οριστεί σε UMA Auto (Αυτόματο UMA).
HD Audio Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο)
Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
PCIEX16 Bifurcation
Σας επιτρέπει να καθορίσετε τον τρόπο διαίρεσης του εύρους ζώνης της υποδοχής PCIEX16. Επιλογές: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 ^{(Σημείωση)}. (Προεπιλογή: Αυτόματα)
Above 4G Decoding
Ενεργοποιεί ή απενεργοποιεί τις συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση σε χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled (Ενεργοποιημένο) εάν είναι εγκατεστημένη περισσότερη από μία προηγμένη κάρτα γραφικών και τα προγράμματα οδήγησής τους δεν μπορούν να ξεκινήσουν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Απενεργοποιημένο)
Onboard LAN Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Ενεργοποιημένο)
Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.

Διαμόρφωση Super IO

Serial Port 1
Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της μητρικής πλακέτας. (Προεπιλογή: Ενεργοποιημένο)

Διαμόρφωση USB

Legacy USB Support
Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB σε MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
XHCI Hand-off
Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
USB Mass Storage Driver Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
Port 60/64 Emulation
Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB σε MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
Mass Storage Devices
Εμφανίζει μια λίστα συνδεδεμένων συσκευών μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.

APP Center Download & Install Configuration (Διαμόρφωση λήψης & εγκατάστασης APP Center)

APP Center Download & Install
Σας επιτρέπει να καθορίσετε εάν θα γίνεται αυτόματη λήψη και εγκατάσταση του GIGABYTE APP Center μετά την είσοδο στο λειτουργικό σύστημα. Πριν εγκαταστήσετε το APP Center, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Internet. (Προεπιλογή: Ενεργοποιημένο)

Διαμόρφωση NVMe

Εμφανίζει πληροφορίες σχετικά με το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.

Διαμόρφωση SATA

SATA Mode
Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.
- RAID
  Ενεργοποιεί το RAID για τον ελεγκτή SATA.
- AHCI
  Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιεί προηγμένες λειτουργίες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)
NVMe RAID mode
Σας επιτρέπει να καθορίσετε εάν θα χρησιμοποιήσετε τα M.2 NVMe PCIe SSD σας για να διαμορφώσετε το RAID. (Προεπιλογή: Απενεργοποιημένο)
Chipset SATA Port Enable
Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
Chipset SATA Port 0/1/2/3
Εμφανίζει τις πληροφορίες των συνδεδεμένων συσκευών SATA.

Διαμόρφωση στοίβας δικτύου

Network Stack
Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
IPv4 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
IPv4 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
IPv6 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
IPv6 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
PXE boot wait time
Σας επιτρέπει να διαμορφώσετε το χρόνο αναμονής πριν μπορέσετε να πατήσετε <Esc> για να διακόψετε την εκκίνηση PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου). (Προεπιλογή: 0)
Media detect count
Σας επιτρέπει να ορίσετε τον αριθμό των φορών ελέγχου της παρουσίας μέσων. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου). (Προεπιλογή: 1)

Realtek PCIe GBE Family Controller

Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και σχετικές επιλογές διαμόρφωσης.

Διάφορα

LEDs in System Power On State
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε το φωτισμό LED της μητρικής πλακέτας όταν το σύστημα είναι ενεργοποιημένο.
- Off (Απενεργοποίηση)
  Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο.
- On (Ενεργοποίηση)
  Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή)
LEDs in Sleep, Hibernation, and Soft Off States
Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής πλακέτας στην κατάσταση συστήματος S3/S4/S5.
Αυτό το στοιχείο μπορεί να διαμορφωθεί όταν το LEDs in System Power On State (LED σε κατάσταση ενεργοποίησης συστήματος) έχει οριστεί σε On (Ενεργοποίηση).
- Off (Απενεργοποίηση)
  Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται στην κατάσταση S3/S4/S5. (Προεπιλογή)
- On (Ενεργοποίηση)
  Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται στην κατάσταση S3/S4/S5.
PCIe Slot Configuration
Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Η ρύθμιση Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Αυτόματα)
3DMark01 Enhancement
Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε κάποια απόδοση παλαιού τύπου benchmark. (Προεπιλογή: Απενεργοποιημένο)
IOMMU
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Αυτόματα)
AMD CPU fTPM
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην AMD CPU. (Προεπιλογή: Απενεργοποιημένο)

Trusted Computing

Ενεργοποιεί ή απενεργοποιεί το Trusted Platform Module (TPM).

AMD CBS

Αυτό το υπομενού παρέχει επιλογές διαμόρφωσης που σχετίζονται με το AMD CBS.

PC Health

CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

Smart Fan 5

Monitor (Οθόνη)
Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN (Ανεμιστήρας CPU))
Fan Speed Control
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να ρυθμίσετε την ταχύτητα του ανεμιστήρα.
- Normal (Κανονική)
  Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
- Silent (Αθόρυβη)
  Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
- Manual (Μη αυτόματη)
  Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
- Full Speed (Πλήρης ταχύτητα)
  Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.
Fan Control Use Temperature Input
Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
Temperature Interval
Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
Fan Control Mode
- Auto (Αυτόματα)
  Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
- Voltage (Τάση)
  Η λειτουργία τάσης συνιστάται για έναν ανεμιστήρα 3 ακίδων.
- PWM
  Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα 4 ακίδων.
Fan Stop
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Απενεργοποιημένο)
Temperature (Θερμοκρασία)
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.
Fan Speed (Ταχύτητα ανεμιστήρα)
Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
Temperature Warning
Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβαίνει το όριο, το BIOS θα εκπέμψει έναν προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Απενεργοποιημένο)

Πληροφορίες συστήματος

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS σας. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
Πληροφορίες συστήματος

System Language
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
System Date
Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημερομηνία και έτος. Χρησιμοποιήστε το <Enter> για να κάνετε εναλλαγή μεταξύ των πεδίων Μήνας, Ημερομηνία και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
System Time
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για να κάνετε εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Access Level
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator.) Το επίπεδο Administrator σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο User σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.

Πληροφορίες συσκευών προσθήκης

Εμφανίζει πληροφορίες σχετικά με τις συσκευές SATA, PCI Express και M.2, εάν είναι εγκατεστημένες.

Q-Flash

Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.

Boot

Boot Option Priorities
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:".
Ή εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει τον δίσκο εγκατάστασης των Windows 10 64-bit και έχει το πρόθεμα "UEFI:".
Bootup NumLock State
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: On)
Security Option
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password.
- Setup
  Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
- System
  Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)
Full Screen LOGO Show
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. Το Disabled παραλείπει το λογότυπο της GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Enabled)
Fast Boot
Ενεργοποιεί ή απενεργοποιεί το Fast Boot για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Το Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Disabled)
SATA Support
- Last Boot SATA Devices Only
  Εκτός από την προηγούμενη μονάδα δίσκου εκκίνησης, όλες οι συσκευές SATA είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
- All SATA Devices
  Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.

NVMe Support
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε συσκευές NVMe. (Προεπιλογή: Enabled)
Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
VGA Support
Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.
- Auto
  Ενεργοποιεί μόνο το legacy option ROM.
- EFI Driver
  Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.

USB Support
- Disabled
  Όλες οι συσκευές USB είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
- Full Initial
  Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
- Partial Initial
  Μέρος των συσκευών USB είναι απενεργοποιημένο πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled. Αυτή η λειτουργία είναι απενεργοποιημένη όταν το Fast Boot έχει οριστεί σε Ultra Fast.

NetWork Stack Driver Support
- Disabled
  Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
- Enabled
  Ενεργοποιεί την εκκίνηση από το δίκτυο.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.

CSM Support
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για να υποστηρίξει μια παλαιότερη διαδικασία εκκίνησης υπολογιστή.
- Disabled
  Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
- Enabled
  Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Disabled) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Enabled.
Storage Boot Option Control
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.
- Disabled
  Απενεργοποιεί το option ROM.
- UEFI Only
  Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
- Legacy Only
  Ενεργοποιεί μόνο το legacy option ROM.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Enabled.

Other PCI Device ROM Priority
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
- Disabled
  Απενεργοποιεί το option ROM.
- UEFI Only
  Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
- Legacy Only
  Ενεργοποιεί μόνο το legacy option ROM.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Enabled.

Administrator Password
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
User Password
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό κωδικό. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον κωδικό πρόσβασης διαχειριστή.

Ασφαλής εκκίνηση

Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Disabled.

Preferred Operating Mode
Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε σε λειτουργία Easy ή Advanced μετά την είσοδο στο BIOS Setup. Το Auto εισέρχεται στη λειτουργία BIOS όπου ήταν την τελευταία φορά. (Προεπιλογή: Auto)

Αποθήκευση & Έξοδος

Αποθήκευση και έξοδος

Save & Exit Setup
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
Exit Without Saving
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από το BIOS Setup χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
Load Optimized Defaults
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
Boot Override
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
Save Profles
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
Load Profles
Εάν το σύστημά σας γίνει ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Πρώτα επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

Ρύθμιση παραμέτρων ενός RAID Set

Επίπεδα RAID

	RAID 0	RAID 1	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα παρακάτω στοιχεία:

Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD. ^{(Σημείωση)} (Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με ίδια μοντέλα και χωρητικότητα).
Δίσκος εγκατάστασης των Windows.
Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
Μια μονάδα USB flash.

Διαμόρφωση του ενσωματωμένου ελεγκτή SATA

Εγκατάσταση σκληρού(ών) δίσκου(ων) SATA στον υπολογιστή σας
Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τις υποδοχές τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.
Διαμόρφωση της λειτουργίας του ελεγκτή SATA στο BIOS Setup
Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία του ελεγκτή SATA στο BIOS Setup του συστήματος.
Βήματα:
Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να εισέλθετε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην περιοχή Settings\IO Ports, ορίστε την επιλογή SATA Configuration\SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. (Εάν θέλετε να χρησιμοποιήσετε NVMe PCIe SSD για να διαμορφώσετε RAID, βεβαιωθείτε ότι έχετε ορίσει την επιλογή NVMe RAID mode σε Enabled.)
Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε θα εξαρτηθούν από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.
UEFI RAID Confguration
Βήματα:
1. Στο BIOS Setup, μεταβείτε στο Boot και ορίστε το CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και βγείτε από το BIOS Setup.
2. Μετά την επανεκκίνηση του συστήματος, εισέλθετε ξανά στο BIOS Setup. Στη συνέχεια, εισέλθετε στο υπομενού Settings\IO Ports\RAIDXpert2 Confguration Utility.
3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στο Array Management για να εισέλθετε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που έχουν εγκατασταθεί). Στη συνέχεια, πατήστε <Enter> στο Select Physical Disks για να εισέλθετε στην οθόνη Select Physical Disks.
4. Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε τις επιλογές Select CacheTagSize, Read Cache Policy και Write Cache Policy.
5. Μετακινηθείτε στο Create Array και πατήστε <Enter> για να ξεκινήσετε.
6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Array Management. Στην περιοχή ManageArray Properties μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες σχετικά με το επίπεδο RAID, το όνομα του πίνακα, τη χωρητικότητα του πίνακα κ.λπ.

(Σημείωση) Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός σετ RAID με έναν σκληρό δίσκο SATA.

Εγκαταστήστε το πρόγραμμα οδήγησης RAID και το λειτουργικό σύστημα

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εγκατάσταση του λειτουργικού συστήματος
Επειδή ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE APP Center για να εξασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

Μεταβείτε στον ιστότοπο της GIGABYTE, αναζητήστε την ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB flash.
Εκκινήστε από τον δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
Εισαγάγετε τη μονάδα USB flash και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID.

Εγκατάσταση προγραμμάτων οδήγησης

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, που θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Advanced\APP Center Download & Install Confguration\ APP Center Download & Install έχει οριστεί σε Enabled (Ενεργοποιημένο).)

Όταν εμφανιστεί το παράθυρο διαλόγου της Άδειας Χρήσης Τελικού Χρήστη, πατήστε <Accept> για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

πληροφορίες Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες λογισμικού.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες αντιμετώπισης προβλημάτων.

GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

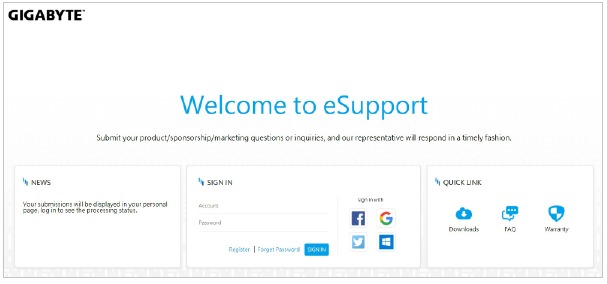

GIGABYTE eSupport
Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Sales/Marketing), συνδεθείτε στη διεύθυνση:
https://esupport.gigabyte.com

Αναφορές

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο GIGABYTE A520I AC
