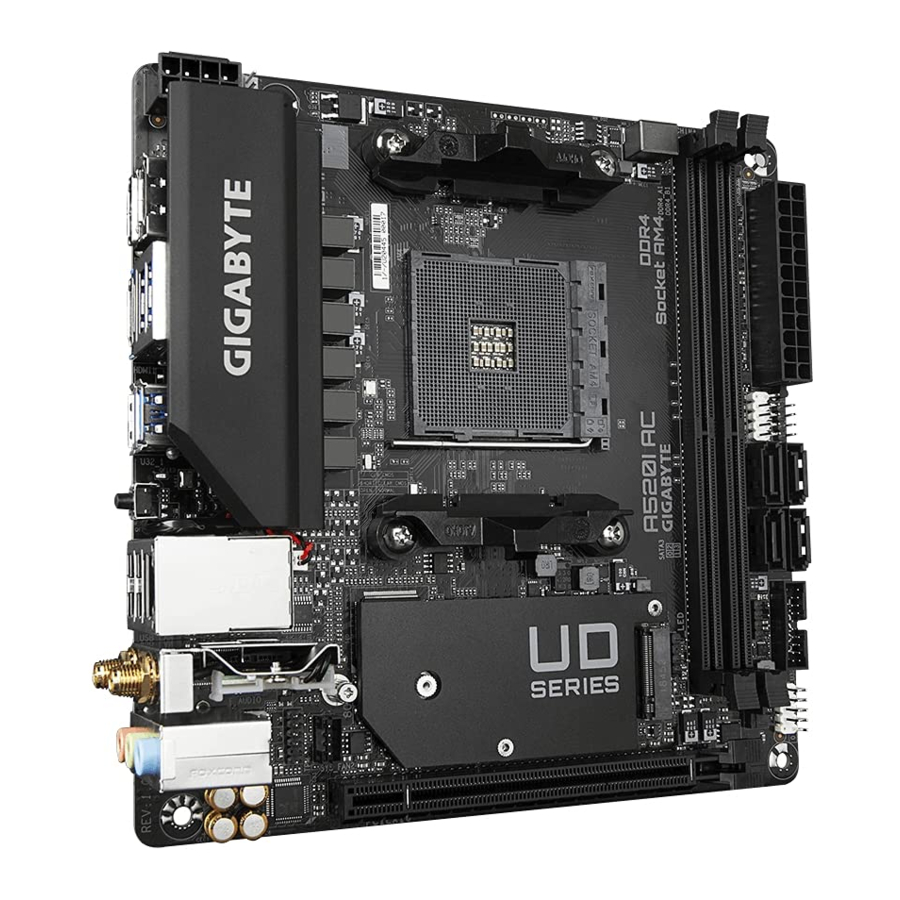

GIGABYTE A520I AC kézikönyv

Tartalom

Az alaplap verziószámának azonosítása

Az alaplapodon a verziószám így néz ki: "REV: X.X." Például: "REV: 1.0" azt jelenti, hogy az alaplap verziója 1.0. Ellenőrizd az alaplap verziószámát az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keresel.
Példa:
Az alaplap verziószámának azonosítása - Példa

A520I AC alaplap elrendezése

Alaplap elrendezése

Hardveres telepítés

Telepítési óvintézkedések

Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek elektrosztatikus kisülés (ESD) következtében megsérülhetnek. Telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

  • Telepítés előtt győződjön meg arról, hogy a ház alkalmas az alaplaphoz.
  • Telepítés előtt ne távolítsa el vagy törje el az alaplap S/N (sorozatszám) matricáját vagy a forgalmazó által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
  • Mindig kapcsolja ki a váltóáramot úgy, hogy kihúzza a tápkábelt a konnektorból, mielőtt telepíti vagy eltávolítja az alaplapot vagy más hardverkomponenst.
  • Amikor hardverkomponenseket csatlakoztat az alaplap belső csatlakozóihoz, győződjön meg arról, hogy szorosan és biztonságosan vannak csatlakoztatva.
  • Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók megérintését.
  • A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel elektronikus eszközök, például alaplap, CPU vagy memória kezelésekor. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
  • Az alaplap beszerelése előtt helyezze azt antisztatikus párnára vagy egy elektrosztatikus árnyékoló tartályba.
  • Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
  • A bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van beállítva.
  • A termék használata előtt ellenőrizze, hogy a hardverkomponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
  • Az alaplap károsodásának elkerülése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy alkatrészeivel.
  • Győződjön meg arról, hogy nincsenek az alaplapon vagy a számítógépházban maradt csavarok vagy fém alkatrészek.
  • Ne helyezze a számítógépet egyenetlen felületre.
  • Ne helyezze a számítógépet magas hőmérsékletű vagy nedves környezetbe.
  • A számítógép bekapcsolása a telepítési folyamat során a rendszerkomponensek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
  • Ha bizonytalan bármelyik telepítési lépésben, vagy problémája van a termék használatával kapcsolatban, forduljon szakképzett számítógép-szerelőhöz.
  • Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU
  • AMD Socket AM4, támogatás a következőkhöz:
    AMD Ryzen ™ 5000 Series Processors/
    AMD Ryzen ™ 5000 G-Series Processors/
    AMD Ryzen ™ 4000 G-Series Processors/
    AMD Ryzen ™ 3000 Series Processors
    (A legfrissebb CPU támogatási listáért látogasson el a GIGABYTE weboldalára.)
Chipset
  • AMD A520
Memory
  • 2 x DDR4 DIMM foglalat, amely akár 64 GB (32 GB egyetlen DIMM kapacitás) rendszermemóriát támogat
  • DDR4 3200/2933/2667/2400/2133 MT/s memóriamodulok támogatása
  • Kétcsatornás memória architektúra
  • ECC Un-buffered DIMM 1Rx8/2Rx8 memóriamodulok támogatása (nem-ECC módban működik)
  • Nem-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulok támogatása
  • Extreme Memory Profile (XMP) memóriamodulok támogatása
    (A legfrissebb támogatott memória sebességekért és memóriamodulokért látogasson el a GIGABYTE weboldalára.)
Onboard Graphics
  • Integrálva az AMD Ryzen ™ 5000 G-Series/4000 G-Series processzorokba:
    • x DisplayPort port, amelynek maximális felbontása 5120x2880@60 Hz
      * A DisplayPort 1.4 verzió, a HDCP 2.3 és a HDR támogatása.
    • x HDMI port, amelynek maximális felbontása 4096x2160@60 Hz
      * A HDMI 2.1 verzió, a HDCP 2.3 és a HDR támogatása.
  • Akár 3 kijelző egyidejű támogatása
  • Maximális megosztott memória 16 GB
Audio
  • Realtek® audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-csatornás
    * Az audio szoftver segítségével megváltoztathatja az audio jack funkcionalitását. A 7.1-csatornás audio konfigurálásához nyissa meg az audio szoftvert az audio beállításokhoz.
LAN
  • Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
Wireless Communication Module
  • Intel® Wi-Fi AC 3168 (PCB rev. 1.0/1.2/1.3 esetén)/
    Intel® Wi-Fi AC 9260 (PCB rev. 1.1 esetén)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (PCB rev. 1.4 esetén)
    WIFI 802.11a/b/g/n/ac, 2,4/5 GHz-es kétsávos támogatás
    • BLUETOOTH 4.2
    • Az 11ac vezeték nélküli szabvány és az akár 433 Mbps adatátviteli sebesség támogatása
      * A tényleges adatátviteli sebesség a környezettől és a berendezéstől függően változhat.
Expansion Slots
  • Integrálva a CPU-ba:
    • 1 x PCI Express x16 slot, amely támogatja a PCIe 3.0-t és x16-on fut
Storage Interface
  • Integrálva a CPU-ba:
    • 1 x M.2 csatlakozó (Socket 3, M key, type 2260/2280 SATA és PCIe 3.0 x4/ x2 SSD támogatás)
  • Chipset:
    • 4 x SATA 6Gb/s csatlakozó
  • RAID 0, RAID 1 és RAID 10 támogatása
USB
  • Integrálva a CPU-ba:
    • 4 x USB 3.2 Gen 1 port a hátlapon
  • Chipset:
    • 2 x USB 3.2 Gen 1 port érhető el a belső USB headeren keresztül
    • 4 x USB 2.0/1.1 port (2 port a hátlapon, 2 port érhető el a belső USB headeren keresztül)
Internal Connectors

1 1 x 24-pin ATX fő tápcsatlakozó

1 x 8-pin ATX 12V tápcsatlakozó

1 x CPU ventilátor header

2 x rendszer ventilátor header

1 x címezhető LED szalag header

1 x RGB LED szalag header

1 x M.2 Socket 3 csatlakozó

4 x SATA 6Gb/s csatlakozó

1 x előlapi panel header

1 x előlapi audio header

1 x hangszóró header

1 x USB 3.2 Gen 1 header

1 x USB 2.0/1.1 header

1 x Trusted Platform Module (TPM) header (2x6 pin, csak a GC-TPM2.0_S modulhoz)

1 x soros port header

1 x Clear CMOS jumper
Back Panel Connectors

1 1 x DisplayPort

2 x HDMI port

4 x USB 3.2 Gen 1 port

2 x USB 2.0/1.1 port

1 x Q-Flash Plus button

1 x RJ-45 port

2 x SMA antenna csatlakozó (1T1R)

3 x audio jack
I/O Controller
  • iTE® I/O Controller Chip
Hardware Monitor
  • Feszültség érzékelés
  • Hőmérséklet érzékelés
  • Ventilátor sebesség érzékelés
  • Túlmelegedés figyelmeztetés
  • Ventilátorhiba figyelmeztetés
  • Ventilátor sebesség szabályozás
    * A ventilátor sebesség szabályozási funkció támogatása a telepített ventilátortól függ.
BIOS
  • 1 x 128 Mbit flash
  • Licencelt AMI UEFI BIOS használata
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • APP Center támogatása
    * Az APP Centerben elérhető alkalmazások alaplapmodellenként eltérhetnek. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is eltérhetnek.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Q-Flash támogatása
  • Q-Flash Plus támogatása
  • Xpress Install támogatása
Bundled Software
  • Norton® Internet Security (OEM verzió)
  • LAN sávszélesség-kezelő szoftver
Operating System
  • Windows 11 64-bit támogatása
  • Windows 10 64-bit támogatása
Form Factor
  • Mini-ITX Form Factor; 17,0 cm x 17,0 cm

* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termék specifikációiban és a termékkel kapcsolatos információkban.
A CPU-k, memóriamodulok, SSD-k és M.2 eszközök támogatási listáiért látogasson el a GIGABYTE weboldalára.

Kérjük, látogasson el a GIGABYTE weboldalán található SERVICE/SUPPORT\Utility oldalra az alkalmazások legújabb verziójának letöltéséhez.

A CPU telepítése

figyelmeztetés A CPU telepítésének megkezdése előtt olvassa el az alábbi irányelveket:

  • Győződjön meg arról, hogy az alaplap támogatja a CPU-t.
    (A legfrissebb CPU támogatási listáért látogasson el a GIGABYTE weboldalára.)
  • A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, mielőtt beszerelné a CPU-t.
  • Keresse meg a CPU egyes számú tűjét. A CPU nem helyezhető be, ha helytelenül van tájolva.
  • Vigyen fel egy egyenletes és vékony réteg hővezető pasztát a CPU felületére.
  • Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs beszerelve, különben a CPU túlmelegedhet és megsérülhet.
  • Állítsa be a CPU gazdafrekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardver specifikációin túl beállítani, mivel az nem felel meg a perifériák szabványos követelményeinek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye azt a hardver specifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU telepítése
Emelje fel teljesen a CPU foglalat rögzítőkarját. Keresse meg a CPU foglalat egyes számú tűjét (egy kis háromszög jelöli) és a CPU-t. Miután a CPU a helyére került a foglalatban, helyezze az egyik ujját a CPU közepére, engedje le a rögzítőkart, és rögzítse teljesen zárt helyzetbe.
A CPU telepítése
figyelmeztetés Ne erőltesse a CPU-t a CPU foglalatba, mielőtt a CPU foglalat rögzítőkarja fel van emelve, különben a CPU és a CPU foglalat megsérülhet.

A memória telepítése

figyelmeztetés A memória telepítésének megkezdése előtt olvassa el az alábbi irányelveket:

  • Győződjön meg arról, hogy az alaplap támogatja a memóriát. Ajánlott azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használni. (A legfrissebb támogatott memória sebességekért és memóriamodulokért látogasson el a GIGABYTE weboldalára.)
  • A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, mielőtt beszerelné a memóriát.
  • A memóriamodulok bolondbiztos kialakításúak. A memóriamodul csak egy irányba telepíthető. Ha nem tudja behelyezni a memóriát, váltson irányt.

Kétcsatornás memória konfiguráció
Ez az alaplap két memóriafoglalattal rendelkezik, és támogatja a kétcsatornás technológiát. A memória telepítése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A kétcsatornás memória üzemmód engedélyezése megduplázza az eredeti memória sávszélességét.
A két memóriafoglalat két csatornára van osztva, és minden csatornában egy memóriafoglalat található az alábbiak szerint:

  • Csatorna A: DDR4_A1
  • Csatorna B: DDR4_B1

A CPU korlátozásai miatt olvassa el az alábbi irányelveket, mielőtt memóriát telepítene kétcsatornás üzemmódban.

  1. A kétcsatornás üzemmód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
  2. Ha két memóriamodullal engedélyezi a kétcsatornás üzemmódot, ajánlott azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használni.

A hardver telepítésével kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Bővítőkártya telepítése

figyelmeztetés A bővítőkártya telepítésének megkezdése előtt olvassa el az alábbi irányelveket:

  • Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Figyelmesen olvassa el a bővítőkártyához mellékelt kézikönyvet.
  • A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, mielőtt bővítőkártyát telepítene.

Hátsó panel csatlakozói

Hátsó panel csatlakozóinak áttekintése

  1. DisplayPort (1. megjegyzés)
    A DisplayPort kiváló minőségű digitális kép- és hangátvitelt biztosít, támogatva a kétirányú hangátvitelt. A DisplayPort támogatja a DPCP és a HDCP 2.3 tartalomvédelmi mechanizmusokat is. Javított látványt nyújt, támogatja a Rec. 2020 (Wide Color Gamut) és a High Dynamic Range (HDR) funkciókat a Blu-ray UHD lejátszáshoz. Ezzel a porttal csatlakoztathatja a DisplayPort-ot támogató monitorát. Megjegyzés: A DisplayPort technológia maximálisan 5120x2880@60 Hz felbontást támogat, de a ténylegesen támogatott felbontás a használt monitortól függ.
  2. HDMI port (1. megjegyzés)

    A HDMI-port HDCP2.3-kompatibilis, és támogatja a DolbyTrueHD és a DTS HD Master Audio formátumokat. Akár 192 kHz/24 bites 7.1 csatornás LPCM hangkimenetet is támogat. Ezzel a porttal csatlakoztathatja a HDMI-t támogató monitort. A maximálisan támogatott felbontás 4096x2160@60 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
    információ
    • A hárommonitoros konfiguráció beállításához először telepítenie kell az alaplap illesztőprogramjait a operációs rendszerben.
    • A DisplayPort/HDMI eszköz telepítése után feltétlenül állítsa be az alapértelmezett hanglejátszási eszközt DisplayPort/HDMI-re. (Az elem neve az operációs rendszertől függően eltérhet.)
  3. USB 3.2 Gen 1 port
    Az USB 3.2 Gen 1 port támogatja az USB 3.2 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB-eszközökhöz.
  4. USB 3.2 Gen 1 port (Q-Flash Plus port)
    Az USB-port támogatja az USB 3.2 Gen 1 specifikációt. Használja ezt a portot USB-eszközökhöz. A Q-Flash Plus (2. megjegyzés) használata előtt feltétlenül helyezze be az USB flash meghajtót ebbe a portba.
    figyelmeztetés
    • Amikor eltávolítja a hátsó panel csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközéről, majd távolítsa el az alaplapról.
    • A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne mozgassa oldalra, hogy elkerülje a kábelcsatlakozóban lévő elektromos rövidzárlatot.
  5. Q-Flash Plus gomb (2. megjegyzés)
    A Q-Flash Plus lehetővé teszi a BIOS frissítését, amikor a rendszer ki van kapcsolva (S5 leállítási állapot). Mentse a legújabb BIOS-t egy USB flash meghajtóra, és csatlakoztassa a Q-Flash Plus porthoz, majd egyszerűen megnyomva a Q-Flash Plus gombot automatikusan flashelheti a BIOS-t. A QFLED villogni fog, amikor a BIOS egyeztetése és a flashing tevékenységek elkezdődnek, és abbahagyja a villogást, amikor a fő BIOS flashing befejeződött.
  6. RJ-45 LAN port
    A Gigabit Ethernet LAN port akár 1 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

    Speed LED (Sebesség LED):
    Állapot Leírás
    Narancssárga 1 Gbps adatátviteli sebesség
    Zöld 100 Mbps adatátviteli sebesség
    Ki 10 Mbps adatátviteli sebesség

    Activity LED (Aktivitás LED):

    Állapot Leírás
    Villog Adatátvitel vagy -fogadás történik
    Ki Nincs adatátvitel vagy -fogadás
  7. USB 2.0/1.1 port
    Az USB-port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB-eszközökhöz.
  8. SMA antenna csatlakozók (1T1R)
    Ezzel a csatlakozóval csatlakoztathat antennát.
    információ Húzza meg az antennákat az antenna csatlakozóin, majd irányítsa megfelelően az antennákat a jobb jelfogás érdekében.
  9. Line In/Hátsó hangszóró kimenet (kék)
    A vonalbemeneti jack. Használja ezt a hangcsatlakozót vonalbemeneti eszközökhöz, például optikai meghajtóhoz, Walkmanhez stb.
  10. Line Out/Elülső hangszóró kimenet (zöld)
    A vonalkimeneti jack.
  11. Mic In/Középső/mélysugárzó hangszóró kimenet (rózsaszín)
    A mikrofonbemeneti jack.
    Hangcsatlakozó konfigurációk:
    Jack Fejhallgató/ 2 csatornás 4 csatornás 5.1 csatornás 7.1 csatornás
    1. Line In/Hátsó hangszóró kimenet
    		 ✓ ✓ ✓
    1. Line Out/Elülső hangszóró kimenet
    		 ✓ ✓ ✓ ✓
    1. Mic In/Középső/mélysugárzó hangszóró kimenet
    		 ✓ ✓
    Elülső panel Line Out/Oldalsó hangszóró kimenet ✓

    információ A hangcsatlakozó funkcionalitását a hangszóró szoftver segítségével módosíthatja. A 7.1 csatornás hang konfigurálásához lépjen be a hangbeállításokhoz tartozó hangszóró szoftverbe.

Kérjük, látogasson el a GIGABYTE weboldalára a hangszóró szoftver konfigurálásával kapcsolatos részletekért.

(1. megjegyzés) Csak az AMD Ryzen™ 5000 G-sorozat/4000 G-sorozatú processzorokhoz.
(2. megjegyzés) A Q-Flash Plus funkció engedélyezéséhez kérjük, látogassa meg a GIGABYTE weboldalának "Egyedi funkciók" oldalát.

Belső csatlakozók

Belső csatlakozók áttekintése

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

figyelmeztetés Olvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

  • Először győződjön meg arról, hogy eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
  • Az eszközök telepítése előtt kapcsolja ki az eszközöket és a számítógépet is. Húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az eszközök károsodását.
  • Az eszköz telepítése után, és a számítógép bekapcsolása előtt ellenőrizze, hogy az eszköz kábele megfelelően van-e csatlakoztatva az alaplap csatlakozójához.

1/2). ATX_12V/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil áramot tud biztosítani az alaplap összes alkatrészéhez. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban.
A 12V-os tápcsatlakozó elsősorban a CPU-t látja el árammal. Ha a 12V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.
információ A bővítési igények kielégítése érdekében ajánlott nagy energiafogyasztású (500W vagy nagyobb) tápegységet használni. Ha nem a szükséges teljesítményt nyújtó tápegységet használ, az instabil vagy indíthatatlan rendszerhez vezethet.

ATX_12V:

Érintkező száma Definíció
1 GND (csak 2x4 tűs 12V esetén)
2 GND (csak 2x4 tűs 12V esetén)
3 GND
4 GND
5 +12V (csak 2x4 tűs 12V esetén)
6 +12V (csak 2x4 tűs 12V esetén)
7 +12V
8 +12V


ATX:

Érintkező száma Definíció
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (készenléti +5V)
10 +12V
11 +12V (csak 2x12 tűs ATX esetén)
12 3.3V (csak 2x12 tűs ATX esetén)
13 3.3V
14 -12V
15 GND
16 PS_ON (lágy be/ki)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (csak 2x12 tűs ATX esetén)
24 GND (csak 2x12 tűs ATX esetén)

3/4). CPU_FAN/SYS_FAN1/2 (Ventilátor csatlakozók)
Az alaplapon található összes ventilátor csatlakozó 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos beillesztési kialakítással rendelkezik. A ventilátor kábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozó vezeték a földelő vezeték). A fordulatszám-szabályozás funkcióhoz fordulatszám-szabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerventilátor beépítése a házba.

Érintkező száma Definíció
1 GND
2 Feszültség alapú fordulatszám-szabályozás
3 Érzékelés
4 PWM fordulatszám-szabályozás

figyelmeztetés

  • Ügyeljen arra, hogy a ventilátor kábeleket a ventilátor csatlakozókhoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
  • Ezek a ventilátor csatlakozók nem konfigurációs jumper blokkok. Ne helyezzen jumper sapkát a csatlakozókra.
  1. D_LED (Címzett LED szalag csatlakozó)
    A csatlakozó egy szabványos 5050-es címezhető LED szalag csatlakoztatására használható, amelynek maximális teljesítménye 5A (5V), és legfeljebb 1000 LED-et tartalmazhat.
    Érintkező száma Definíció
    1 V (5V)
    2 Adat
    3 Nincs érintkező
    4 GND

    Csatlakoztassa a címezhető LED szalagot a csatlakozóhoz. A LED szalag tápcsatlakozóját (amelyen egy háromszög van jelölve a dugón) a címezhető LED szalag csatlakozó 1. érintkezőjéhez kell csatlakoztatni. A helytelen csatlakoztatás a LED szalag károsodásához vezethet.

  2. LED_C (RGB LED szalag csatlakozó)
    A csatlakozó egy szabványos 5050 RGB LED szalag (12V/G/R/B) csatlakoztatására használható, amelynek maximális teljesítménye 2A (12V), és legfeljebb 2 m hosszú lehet.
    Érintkező száma Definíció
    1 12V
    2 G
    3 R
    4 B

    Csatlakoztassa az RGB LED szalagot a csatlakozóhoz. A LED szalag tápcsatlakozóját (amelyen egy háromszög van jelölve a dugón) a csatlakozó 1. érintkezőjéhez (12V) kell csatlakoztatni. A helytelen csatlakoztatás a LED szalag károsodásához vezethet.
    információ A LED szalag fényeinek be- és kikapcsolásával kapcsolatban kérjük, látogassa meg a GIGABYTE weboldalának "Egyedi funkciók" című oldalát.
    figyelmeztetés Az eszközök telepítése előtt kapcsolja ki az eszközöket és a számítógépet is. Húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az eszközök károsodását.

  3. SATA3 0/1/2/3 (SATA 6Gb/s csatlakozók)
    A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és a SATA 1.5Gb/s szabvánnyal. Mindegyik SATA csatlakozó egyetlen SATA eszközt támogat. A SATA csatlakozók támogatják a RAID 0, RAID 1 és RAID 10 konfigurációkat. A RAID tömb konfigurálásával kapcsolatos utasításokért lásd a "RAID-készlet konfigurálása" című fejezetet.
    Érintkező száma Definíció
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Socket 3 csatlakozó)
    Az M.2 csatlakozó támogatja az M.2 SATA SSD-ket vagy az M.2 PCIe SSD-ket, és támogatja a RAID konfigurációt. Felhívjuk figyelmét, hogy egy M.2 PCIe SSD nem használható RAID-készlet létrehozására egy SATA merevlemezzel. A RAID tömb konfigurálásával kapcsolatos utasításokért lásd a "RAID-készlet konfigurálása" című fejezetet.

    Kövesse az alábbi lépéseket az M.2 SSD helyes telepítéséhez az M.2 csatlakozóba.
    1. Csavarhúzóval lazítsa meg a hűtőbordán lévő csavart, majd először távolítsa el a hűtőbordát.
    2. Keresse meg a telepítendő M.2 SSD megfelelő rögzítési furatát, majd először húzza meg a távtartót. Helyezze be az M.2 SSD-t az M.2 csatlakozóba egy bizonyos szögben.
    3. Nyomja le az M.2 SSD-t, majd rögzítse a csavarral. Helyezze vissza a hűtőbordát, és rögzítse az eredeti furathoz.
      információ Válassza ki a telepítendő M.2 SSD megfelelő furatát, és húzza meg újra a csavart és a távtartót.
  5. F_PANEL (Előlapi csatlakozó)
    Csatlakoztassa a házon lévő bekapcsológombot, reset gombot és a rendszer állapotjelzőjét ehhez a csatlakozóhoz az alábbi érintkező kiosztásnak megfelelően. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív érintkezőket.
    • PLED (Bekapcsolásjelző LED):
      Rendszer állapota LED
      S0 Be
      S3/S4/S5 Ki

      Csatlakozik a ház előlapján található tápellátás jelzőfényhez. A LED világít, amikor a rendszer működik. A LED nem világít, amikor a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).

    • PW (Power Switch – Bekapcsoló gomb):
      Csatlakozik a ház előlapján található bekapcsoló gombhoz. A bekapcsoló gomb használatával konfigurálhatja a rendszer kikapcsolásának módját (további információkért lásd a „BIOS Setup”, „Settings\Platform Power” fejezetet).
    • HD (Hard Drive Activity LED – Merevlemez-aktivitásjelző LED):
      Csatlakozik a ház előlapján található merevlemez-aktivitásjelző LED-hez. A LED világít, amikor a merevlemez adatot olvas vagy ír.
    • RES (Reset Switch – Reset gomb):
      Csatlakozik a ház előlapján található reset gombhoz. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tud normál újraindítást végrehajtani.
    • NC: Nincs kapcsolat.
      információ Az előlap kialakítása a háztól függően eltérő lehet. Az előlapi modul főként bekapcsoló gombból, reset gombból, tápellátás jelző LED-ből, merevlemez-aktivitásjelző LED-ből stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, ellenőrizze, hogy a vezetékek és a tűkiosztás helyesen van-e párosítva.
  6. F_AUDIO (Előlapi audio csatlakozó)
    Az előlapi audio csatlakozó támogatja a High Definition audiót (HD). Csatlakoztathatja a ház előlapi audiomodulját ehhez a csatlakozóhoz. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplap csatlakozójának tűkiosztásával. A modul csatlakozója és az alaplap csatlakozója közötti helytelen csatlakoztatás miatt az eszköz nem fog működni, vagy akár megsérülhet.
    Tű száma Definíció
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Fejhallgató R
    6 MIC érzékelés
    7 SENSE_SEND
    8 Nincs tű
    9 Fejhallgató L
    10 Fejhallgató érzékelés

    információ Egyes házak olyan előlapi audiomodullal vannak ellátva, amelyen minden vezetéken különálló csatlakozók találhatók egyetlen dugó helyett. Az eltérő vezetékkiosztással rendelkező előlapi audiomodul csatlakoztatásával kapcsolatos információkért forduljon a ház gyártójához.

  7. SPEAKER (Hangszóró csatlakozó)
    Csatlakozik a ház előlapján található hangszóróhoz. A rendszer hangjelzéssel jelzi a rendszerindítás állapotát. Egyetlen rövid hangjelzés hallható, ha a rendszerindításkor nem észlelhető probléma.
    Tű száma Definíció
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (USB 3.2 Gen 1 csatlakozó)
    A csatlakozó megfelel az USB 3.2 Gen 1 és az USB 2.0 specifikációnak, és két USB-portot biztosít. A két USB 3.2 Gen 1 portot biztosító opcionális 3,5 hüvelykes előlap megvásárlásához forduljon a helyi forgalmazóhoz.
    Tű száma Definíció
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Nincs tű
  9. F_USB1 (USB 2.0/1.1 csatlakozó)
    A csatlakozó megfelel az USB 2.0/1.1 specifikációnak. Mindegyik USB-csatlakozó két USB-portot biztosít egy opcionális USB-kereten keresztül. Az opcionális USB-keret megvásárlásához forduljon a helyi forgalmazóhoz.
    Tű száma Definíció
    1 Tápellátás (5V)
    2 Tápellátás (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Nincs tű
    10 NC

    figyelmeztetés Az USB-keret telepítése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, hogy elkerülje az USB-keret károsodását.

  10. COM (Soros port csatlakozó)
    A COM-csatlakozó egy opcionális COM-port kábellel egy soros portot biztosít. Az opcionális COM-port kábel megvásárlásához forduljon a helyi forgalmazóhoz.
    Tű száma Definíció
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Nincs tű
  11. TPM (Trusted Platform Module – Megbízható platform modul csatlakozó)
    Ehhez a csatlakozóhoz TPM-et (Trusted Platform Module – Megbízható platform modul) csatlakoztathat.
    Tű száma Definíció
    1 LAD0
    2 VCC3
    3 LAD1
    4 Nincs tű
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (CMOS törlő jumper)
    Ezzel a jumperrel törölheti a BIOS konfigurációját, és visszaállíthatja a CMOS-értékeket a gyári alapértékekre. A CMOS-értékek törléséhez használjon egy fémtárgyat, például egy csavarhúzót, és érintse meg a két tűt néhány másodpercig.
    Nyitott: Normál
    Rövidzárlat: CMOS-értékek törlése
    figyelmeztetés
    • A CMOS-értékek törlése előtt mindig kapcsolja ki a számítógépet.
    • A rendszer újraindítása után lépjen a BIOS Setup menübe a gyári alapértékek betöltéséhez (válassza a Load Optimized Defaults – Optimalizált alapértékek betöltése lehetőséget), vagy manuálisan konfigurálja a BIOS-beállításokat (a BIOS-konfigurációkért lásd a „BIOS Setup” fejezetet).
  13. BAT (Akkumulátor)
    Az akkumulátor biztosítja az áramot a CMOS-ban lévő értékek (például a BIOS-konfigurációk, a dátum és az idő) megőrzéséhez, amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, amikor az akkumulátor feszültsége alacsony szintre esik, különben a CMOS-értékek pontatlanok lehetnek, vagy elveszhetnek.
    A CMOS-értékeket az akkumulátor eltávolításával törölheti:
    1. Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
    2. Húzza ki az akkumulátor kábelét az akkumulátor kábelének csatlakozójából, és várjon egy percet.
    3. Dugja be az akkumulátor kábelét.
    4. Dugja be a tápkábelt, és indítsa újra a számítógépet.

    Tű száma Definíció
    1 (+) RTC tápellátás
    2 (-) GND

    figyelmeztetés

    • Akkumulátorcsere előtt mindig kapcsolja ki a számítógépet és húzza ki a tápkábelt.
    • Az akkumulátort cserélje ki egyenértékűre. A készülékei károsodhatnak, ha az akkumulátort nem megfelelő modellre cseréli.
    • Forduljon a vásárlás helyéhez vagy a helyi forgalmazóhoz, ha nem tudja saját maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor modelljét illetően.
    • A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.

BIOS beállítása

A BIOS (Basic Input and Output System) a rendszer hardverparamétereit rögzíti az alaplapon található CMOS-ban. Főbb funkciói közé tartozik a rendszerindítás során a Power-On Self-Test (POST) elvégzése, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását.
Amikor a tápfeszültség ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a CMOS számára a szükséges energiát, hogy a konfigurációs értékek a CMOS-ban maradjanak.
A BIOS Setup program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a tápfeszültség be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy @BIOS segédprogramot.

  • A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését az operációs rendszerbe való belépés nélkül.
  • Az @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.
    figyelmeztetés
    • Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS aktuális verziójával, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze el. A nem megfelelő BIOS frissítés a rendszer meghibásodásához vezethet.
    • Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő megváltoztatása a rendszer indításának sikertelenségéhez vezethet. Ha ez bekövetkezik, próbálja meg törölni a CMOS értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (Tekintse meg a "Load Optimized Defaults" (Optimalizált alapértékek betöltése) részt ebben a fejezetben, vagy az akkumulátor/clear CMOS jumper bemutatását a "Hardver telepítése" fejezetben a CMOS értékek törléséhez.)

Indítóképernyő

A számítógép indításakor a következő indítóképernyő jelenik meg.
BIOS beállítása - 1. lépés - Az indítóképernyő áttekintése
Két különböző BIOS mód létezik az alábbiak szerint, és az <F2> billentyűvel válthat a két mód között. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék a jelenlegi rendszerinformációikat, vagy módosításokat végezzenek az optimális teljesítmény érdekében. Easy Mode-ban az egérrel navigálhat a konfigurációs elemek között. Az Advanced Mode részletes BIOS beállításokat kínál. A billentyűzeten lévő nyílbillentyűkkel mozoghat az elemek között, és az <Enter> billentyűvel elfogadhatja vagy beléphet egy almenübe. Vagy az egérrel kiválaszthatja a kívánt elemet.
információ

  • Ha a rendszer nem stabil a szokásos módon, válassza a LoadOptimizedDefaults (Optimalizált alapértékek betöltése) elemet, hogy a rendszert az alapértelmezett értékekre állítsa.
  • Az ebben a fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.

A főmenü

BIOS beállítása - 2. lépés - A főmenü áttekintése

Advanced Mode funkcióbillentyűk

<←><→> A kiválasztósáv áthelyezése egy beállítási menü kiválasztásához
<↑><↓> A kiválasztósáv áthelyezése egy konfigurációs elem kiválasztásához egy menüben
<Enter>/Dupla kattintás Parancs végrehajtása vagy menübe lépés
<+>/<Page Up> A numerikus érték növelése vagy módosítások végrehajtása
<->/<Page Down> A numerikus érték csökkentése vagy módosítások végrehajtása
<F1> A funkcióbillentyűk leírásának megjelenítése
<F2> Váltás Easy Mode-ra
<F3> A jelenlegi BIOS beállítások mentése egy profilba
<F4> A BIOS beállítások betöltése egy korábban létrehozott profilból
<F5> A korábbi BIOS beállítások visszaállítása az aktuális almenükhez
<F6> A Smart Fan 5 képernyő megjelenítése
<F7> Az optimalizált BIOS alapértelmezett beállítások betöltése az aktuális almenükhez
<F8> A Q-Flash segédprogram elérése
<F10> Az összes módosítás mentése és a BIOS Setup programból való kilépés
<F11> Váltás a Favorites (Kedvencek) almenüre
<F12> A jelenlegi képernyő rögzítése képként és mentése egy USB meghajtóra
<Insert> Egy kedvenc opció hozzáadása vagy eltávolítása
<Ctrl>+<S> Információk megjelenítése a telepített memóriáról
<Esc> Főmenü: Kilépés a BIOS Setup programból Almenük: Kilépés az aktuális almenüből

Favorites (Kedvencek) (F11)

Állítsa be a gyakran használt opciókat kedvenceként, és az <F11> billentyűvel gyorsan válthat arra az oldalra, ahol az összes kedvenc opciója található. Egy kedvenc opció hozzáadásához vagy eltávolításához lépjen az eredeti oldalára, és nyomja meg az <Insert> billentyűt az opción. Az opció egy csillaggal van megjelölve, ha "kedvencként" van beállítva.

Tweaker

figyelmeztetés Az, hogy a rendszer stabilan fog-e működni az Ön által végzett túlhajtási/túlfeszültség beállításokkal, a teljes rendszerkonfigurációjától függ. A túlhajtás/túlfeszültség helytelen alkalmazása a CPU, a lapkakészlet vagy a memória károsodásához vezethet, és csökkentheti ezen alkatrészek élettartamát. Ez az oldal csak haladó felhasználók számára készült, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő megváltoztatása a rendszer indításának sikertelenségéhez vezethet. Ha ez bekövetkezik, törölje a CMOS értékeket, és állítsa vissza a táblát az alapértelmezett értékekre.)

  • CPU Clock Control (CPU órajel vezérlés)
    Lehetővé teszi a CPU alapórájának manuális beállítását 1 MHz-es lépésekben. (Alapértelmezett: Auto)

    Erősen ajánlott, hogy a CPU frekvenciáját a CPU specifikációinak megfelelően állítsa be.
  • Spread Spectrum Control (Szórt spektrum vezérlés)
    Engedélyezi vagy letiltja a CPU/PCIe szórt spektrumot. (Alapértelmezett: Auto)

Speciális CPU beállítások

  • Core Performance Boost (Note)
    Lehetővé teszi annak meghatározását, hogy engedélyezze-e a Core Performance Boost (CPB) technológiát, amely egy CPU teljesítmény-növelő technológia. (Alapértelmezett: Auto)
  • SVM Mode (SVM mód)
    A Virtualization Technology által javított virtualizáció lehetővé teszi, hogy egy platform több operációs rendszert és alkalmazást futtasson független partíciókban. A virtualizációval egyetlen számítógépes rendszer több virtuális rendszerként is működhet. (Alapértelmezett: Disabled)
  • AMD Cool&Quiet function (AMD Cool&Quiet funkció)
    • Enabled (Engedélyezve)
      Lehetővé teszi az AMD Cool'n'Quiet illesztőprogramnak, hogy dinamikusan beállítsa a CPU órajelet és a VID-et, hogy csökkentse a számítógép hőleadását és energiafogyasztását. (Alapértelmezett)
    • Disabled (Letiltva)
      Letiltja ezt a funkciót.
  • PPC Adjustment (PPC beállítás) (Note)
    Lehetővé teszi a CPU PState rögzítését. (Alapértelmezett: PState 0)
  • Global C-state Control (Note)
    Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C állapotokba. Ha engedélyezve van, a CPU magfrekvenciája csökken a rendszer leállási állapotában az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Auto)
  • Power Supply Idle Control (Note 1)
    Engedélyezi vagy letiltja a Package C6 State-et.
    • Typical Current Idle (Tipikus áramú üresjárat)
      Letiltja ezt a funkciót.
    • Low Current Idle (Alacsony áramú üresjárat)
      Engedélyezi ezt a funkciót.
    • Auto (Automatikus)
      Lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
  • CCD Control (Note 1)
    Beállítja a használandó CCD-k számát. (Alapértelmezett: Auto)
  • Downcore Control (Magcsökkentés vezérlés)
    Lehetővé teszi a engedélyezendő CPU magok számának kiválasztását (a CPU magok száma CPU-nként eltérhet). (Alapértelmezett: Auto)
  • SMT Mode (SMT mód)
    Lehetővé teszi a CPU Simultaneous Multi-Threading technológiájának engedélyezését vagy letiltását. (Alapértelmezett: Auto)
  • CPPC (Note 1)
    Engedélyezi vagy letiltja a CPPC funkciót. (Alapértelmezett: Auto)
  • CPPC Preferred Cores (Note 1)
    Engedélyezi vagy letiltja a CPPC Preferred Cores funkciót. (Alapértelmezett: Auto)
  • Extreme Memory Profile (X.M.P.) (Note 2)
    Lehetővé teszi a BIOS számára, hogy olvassa az XMP memóriamodul(ok)on lévő SPD adatokat a memória teljesítményének javítása érdekében, ha engedélyezve van.
    • Disabled (Letiltva)
      Letiltja ezt a funkciót. (Alapértelmezett)
    • Profile1 (Profil1)
      A Profil 1 beállításait használja.
    • Profile2 (Note 2)
      A Profil 2 beállításait használja.
  • XMP High Frequency Support (Note 2)
    Lehetővé teszi a nagyfrekvenciás memória kompatibilitási szintjének kiválasztását. Ez az elem csak akkor konfigurálható, ha az Extreme Memory Profle (X.M.P.) (Extrém memória profil (X.M.P.)) beállítása Profle1 vagy Profle2. (Alapértelmezett: Auto)
  • System Memory Multiplier (Rendszermemória szorzó)
    Lehetővé teszi a rendszermemória szorzójának beállítását. Az Auto (Automatikus) a memória SPD adatai szerint állítja be a memóriaszorzót. (Alapértelmezett: Auto)

Speciális memória beállítások

Memória alidőzítések

Standard Timing Control (Szabványos időzítés vezérlés), Advanced Timing Control (Speciális időzítés vezérlés), CAD Bus Setup Timing (CAD busz beállítási időzítés), CAD Bus Drive Strength (CAD busz meghajtó erőssége), Data Bus Confguration (Adatbusz konfiguráció)
Ezek a szakaszok memória időzítési beállításokat biztosítanak. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosításokat hajtott végre a memória időzítésein. Ha ez bekövetkezik, állítsa vissza a táblát az alapértelmezett értékekre az optimalizált alapértékek betöltésével vagy a CMOS értékek törlésével.

SPD Info

Információkat jelenít meg a telepített memóriáról.

  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
    Ezek az elemek lehetővé teszik a CPU Vcore és a memória feszültségek beállítását.

ƒCPU/VRM Settings

Ez az almenü lehetővé teszi a Load-Line Calibration (Terhelésvonal kalibrálás) szintjének konfigurálását.

(Note) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
(Note 1) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
(Note 2) Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memóriamodult telepít, amely támogatja ezt a funkciót.

Beállítások

Platform tápellátása

  • AC BACK
    Meghatározza a rendszer állapotát a váltóáram kiesése utáni visszatéréskor.
    • Memory (memória)
      A rendszer visszatér a váltóáram visszatérésekor ismert utolsó ébrenléti állapotába.
    • Always On (Mindig bekapcsolva)
      A rendszer bekapcsol, amikor a váltóáram visszatér.
    • Always Off (Mindig kikapcsolva)
      A rendszer kikapcsolva marad a váltóáram visszatérésekor. (Alapértelmezett)
  • ErP
    Meghatározza, hogy a rendszer a legkevesebb energiát fogyassza-e az S5 (leállítás) állapotban. (Alapértelmezett: Letiltva) Megjegyzés: Ha ez az elem Enabled (Engedélyezve) értékre van állítva, az fResume by Alarm funkció nem lesz elérhető.
  • Soft-Off by PWR-BTTN
    Beállítja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológombbal.
    • Instant-Off (Azonnali kikapcsolás)
      Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
    • Delay 4 Sec. (Késleltetés 4 mp.)
      Nyomja meg és tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot 4 másodpercnél rövidebb ideig nyomja meg, a rendszer készenléti üzemmódba lép.
  • Power Loading
    Engedélyezi vagy letiltja az álterhelést. Ha a tápegység alacsony terhelésen van, egy önvédelmi funkció aktiválódik, ami leállást vagy hibát okoz. Ha ez bekövetkezik, állítsa Enabled (Engedélyezve) értékre. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Resume by Alarm
    Meghatározza, hogy a rendszer bekapcsoljon-e egy kívánt időpontban. (Alapértelmezett: Letiltva)
    Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
    • Wake up day (Ébresztés napja): Kapcsolja be a rendszert egy adott időpontban minden nap, vagy a hónap egy adott napján.
    • Wake up hour/minute/second (Ébresztés óra/perc/másodperc): Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.

Megjegyzés: A funkció használatakor kerülje az operációs rendszerből történő nem megfelelő leállítást vagy a váltóáram eltávolítását, különben a beállítások nem biztos, hogy hatékonyak.

  • Wake on LAN
    Engedélyezi vagy letiltja a Wake on LAN funkciót. (Alapértelmezett: Engedélyezve)
  • High Precision Event Timer
    Engedélyezi vagy letiltja a High Precision Event Timer (HPET) funkciót az operációs rendszerben. (Alapértelmezett: Engedélyezve)
  • CEC 2019 Ready
    Lehetővé teszi, hogy kiválassza, hogy a rendszer beállíthatja-e az energiafogyasztást, amikor leállítási, tétlen vagy készenléti állapotban van, hogy megfeleljen a CEC (California Energy Commission) 2019 szabványainak. (Alapértelmezett: Letiltva)

I/O portok

  • Initial Display Output
    Megadja a monitor kijelzésének első elindítását a telepített PCI Express grafikus kártyáról vagy az alaplapi grafikáról.
    • IGD Video (Megjegyzés)
      Az alaplapi grafikát állítja be elsődleges kijelzőként.
    • PCIe 1 Slot
      A PCIEX16 foglalatban lévő grafikus kártyát állítja be elsődleges kijelzőként. (Alapértelmezett)
  • Integrated Graphics (Megjegyzés)
    Engedélyezi vagy letiltja az alaplapi grafikus funkciót.
    • Auto
      A BIOS automatikusan engedélyezi vagy letiltja az alaplapi grafikát a telepített grafikus kártyától függően.(Alapértelmezett)
    • Forces
      Engedélyezi az alaplapi grafikát.
    • Disabled
      Letiltja az alaplapi grafikát.
  • UMA Mode (Megjegyzés)
    Adja meg az UMA módot.
    • Auto
      Lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
    • UMA Specified
      Beállítja az UMA Frame Buffer Size-t.
    • UMA Auto
      Beállítja a kijelző felbontását.
    • UMA Game Optimized
      Beállítja a frame buffer méretét a teljes rendszermemória mérete alapján.

Ez az elem csak akkor konfigurálható, ha az Integrated Graphics (Integrált grafika) beállítása Forces (Kényszerített).

  • UMA Frame Buffer Size (Megjegyzés)
    A frame buffer mérete a kizárólag az alaplapi grafikus vezérlő számára lefoglalt rendszermemória teljes mennyisége. Az MS-DOS például csak ezt a memóriát használja a kijelzéshez. A lehetőségek: Auto (alapértelmezett), 64M~2G.
    Ez az elem csak akkor konfigurálható, ha az UMA Mode (UMA mód) beállítása UMA Specified (UMA megadva).
  • Display Resolution (Megjegyzés)
    Lehetővé teszi a kijelző felbontásának beállítását. A lehetőségek: Auto (alapértelmezett), 1920x1080 és az alattiak, 2560x1600, 3840x2160. Ez az elem csak akkor konfigurálható, ha az UMA Mode (UMA mód) beállítása UMA Auto (UMA automatikus).
  • HD Audio Controller
    Engedélyezi vagy letiltja az alaplapi audio funkciót. (Alapértelmezett: Engedélyezve)
    Ha egy harmadik féltől származó bővítő audio kártyát szeretne telepíteni az alaplapi hang helyett, állítsa ezt az elemet Disabled (Letiltva) értékre.
  • PCIEX16 Bifurcation
    Lehetővé teszi, hogy meghatározza a PCIEX16 foglalat sávszélességének felosztását. Opciók: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Megjegyzés). (Alapértelmezett: Auto)
  • Above 4G Decoding
    Engedélyezi vagy letiltja a 64 bites képes eszközök dekódolását a 4 GB feletti címtartományban (csak akkor, ha a rendszer támogatja a 64 bites PCI dekódolást). Állítsa Enabled (Engedélyezve) értékre, ha egynél több fejlett grafikus kártya van telepítve, és azok illesztőprogramjai nem indíthatók el az operációs rendszerbe való belépéskor (a korlátozott 4 GB memóriacímtartomány miatt). (Alapértelmezett: Letiltva)
  • Onboard LAN Controller
    Engedélyezi vagy letiltja az alaplapi LAN funkciót. (Alapértelmezett: Engedélyezve)
    Ha egy harmadik féltől származó bővítő hálózati kártyát szeretne telepíteni az alaplapi LAN helyett, állítsa ezt az elemet Disabled (Letiltva) értékre.

(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan processzort telepít, amely támogatja ezt a funkciót.

Super IO konfiguráció

  • Serial Port 1
    Engedélyezi vagy letiltja az alaplapi soros portot. (Alapértelmezett: Engedélyezve)

USB konfiguráció

  • Legacy USB Support
    Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS-ban. (Alapértelmezett: Engedélyezve)
  • XHCI Hand-off
    Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az XHCI Hand-off funkciót. (Alapértelmezett: Engedélyezve)
  • USB Mass Storage Driver Support
    Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Engedélyezve)
  • Port 60/64 Emulation
    Engedélyezi vagy letiltja a 64h és 60h I/O portok emulációját. Ezt engedélyezni kell az USB billentyűzetek/egerek teljes örökölt támogatásához MS-DOS-ban vagy olyan operációs rendszerben, amely natív módon nem támogatja az USB eszközöket. (Alapértelmezett: Letiltva)
  • Mass Storage Devices
    Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha egy USB tárolóeszköz van telepítve.

APP Center letöltési és telepítési konfiguráció

  • APP Center Download & Install
    Lehetővé teszi, hogy meghatározza, hogy az operációs rendszerbe való belépés után automatikusan letöltse és telepítse-e a GIGABYTE APP Centert. Az APP Center telepítése előtt győződjön meg arról, hogy a rendszer csatlakozik az internethez. (Alapértelmezett: Engedélyezve)

NVMe konfiguráció

Megjeleníti az M.2 NVME PCIe SSD-vel kapcsolatos információkat, ha telepítve van.

SATA konfiguráció

  • SATA Mode
    Engedélyezi vagy letiltja a RAID-et a Chipsetbe integrált SATA-vezérlők számára, vagy AHCI módba konfigurálja a SATA-vezérlőket.
    • RAID
      Engedélyezi a RAID-et a SATA-vezérlő számára.
    • AHCI
      AHCI módba konfigurálja a SATA-vezérlőket. Az Advanced Host Controller Interface (AHCI) egy interfészspecifikáció, amely lehetővé teszi a tárolóillesztő számára olyan fejlett Serial ATA funkciók engedélyezését, mint a Native Command Queuing és a hot plug. (Alapértelmezett)
  • NVMe RAID mode
    Lehetővé teszi, hogy meghatározza, hogy az M.2 NVMe PCIe SSD-ket használja-e RAID konfigurálásához. (Alapértelmezett: Letiltva)
  • Chipset SATA Port Enable
    Engedélyezi vagy letiltja az integrált SATA-vezérlőket. (Alapértelmezett: Engedélyezve)
  • Chipset SATA Port 0/1/2/3
    Megjeleníti a csatlakoztatott SATA eszköz(ök) adatait.

Hálózati verem konfiguráció

  • Network Stack
    Letiltja vagy engedélyezi a hálózatról történő indítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítéséhez a Windows Deployment Services szerverről. (Alapértelmezett: Letiltva)
  • IPv4 PXE Support
    Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
  • IPv4 HTTP Support
    Engedélyezi vagy letiltja az HTTP boot támogatást az IPv4 számára. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
  • IPv6 PXE Support
    Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
  • IPv6 HTTP Support
    Engedélyezi vagy letiltja az HTTP boot támogatást az IPv6 számára. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
  • PXE boot wait time
    Lehetővé teszi, hogy beállítsa, mennyi ideig várjon, mielőtt megnyomhatja az <Esc> billentyűt a PXE boot megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 0)
  • Media detect count
    Lehetővé teszi, hogy beállítsa, hányszor ellenőrizze a média jelenlétét. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 1)

Realtek PCIe GBE Family Controller

Ez az almenü információkat nyújt a LAN konfigurációról és a kapcsolódó konfigurációs lehetőségekről.

Egyéb

  • LEDs in System Power On State
    Lehetővé teszi, hogy engedélyezze vagy letiltja az alaplap LED-világítását, amikor a rendszer be van kapcsolva.
    • Off (Ki)
      Letiltja a kiválasztott világítási módot, amikor a rendszer be van kapcsolva.
    • On (Be)
      Engedélyezi a kiválasztott világítási módot, amikor a rendszer be van kapcsolva. (Alapértelmezett)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Lehetővé teszi, hogy beállítsa az alaplap LED-jeinek világítási módját a rendszer S3/S4/S5 állapotában.
    Ez az elem akkor konfigurálható, ha a LEDs in System Power On State (LED-ek a rendszer bekapcsolási állapotában) beállítása On (Be).
    • Off (Ki)
      Letiltja a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép. (Alapértelmezett)
    • On (Be)
      Engedélyezi a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép.
  • PCIe Slot Configuration
    Lehetővé teszi, hogy beállítsa a PCI Express foglalatok működési módját Gen 1, Gen 2 vagy Gen 3 értékre. A tényleges működési mód az egyes foglalatok hardverspecifikációjától függ. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • 3DMark01 Enhancement
    Lehetővé teszi, hogy meghatározza, hogy javítsa-e néhány örökölt benchmark teljesítményét. (Alapértelmezett: Letiltva)
  • IOMMU
    Engedélyezi vagy letiltja az AMD IOMMU támogatást. (Alapértelmezett: Auto)
  • AMD CPU fTPM
    Engedélyezi vagy letiltja az AMD CPU-ba integrált TPM 2.0 funkciót. (Alapértelmezett: Letiltva)

Trusted Computing

Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult.

AMD CBS

Ez az almenü az AMD CBS-hez kapcsolódó konfigurációs lehetőségeket kínálja.

PC állapota

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Megjeleníti az aktuális rendszerszinteket.

Smart Fan 5

  • Monitor
    Lehetővé teszi egy célpont kiválasztását a megfigyeléshez és a további beállításokhoz. (Alapértelmezett: CPU FAN)
  • Fan Speed Control
    Lehetővé teszi, hogy meghatározza, engedélyezze-e a ventilátor sebességének szabályozási funkcióját, és beállítsa a ventilátor sebességét.
    • Normal
      Lehetővé teszi, hogy a ventilátor a hőmérséklettől függően különböző sebességgel forogjon. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszer követelményeinek megfelelően. (Alapértelmezett)
    • Silent
      Lehetővé teszi, hogy a ventilátor lassan forogjon.
    • Manual
      Lehetővé teszi a ventilátor sebességének szabályozását a görbén.
    • Full Speed
      Lehetővé teszi, hogy a ventilátor teljes sebességgel forogjon.
  • Fan Control Use Temperature Input
    Lehetővé teszi a referencia hőmérséklet kiválasztását a ventilátor sebességének szabályozásához.
  • Temperature Interval
    Lehetővé teszi a hőmérsékleti intervallum kiválasztását a ventilátor sebességének változtatásához.
  • Fan Control Mode
    • Auto
      Lehetővé teszi, hogy a BIOS automatikusan felismerje a telepített ventilátor típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett)
    • Voltage
      A feszültség mód 3 tűs ventilátorhoz ajánlott.
    • PWM
      A PWM mód 4 tűs ventilátorhoz ajánlott.
  • Fan Stop
    Engedélyezi vagy letiltja a ventilátor leállítási funkcióját. A hőmérsékleti határt a hőmérsékleti görbével állíthatja be. A ventilátor leáll, ha a hőmérséklet alacsonyabb, mint a határ. (Alapértelmezett: Letiltva)
  • Temperature
    Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
  • Fan Speed
    Megjeleníti az aktuális ventilátorsebességeket.
  • Temperature Warning
    Beállítja a hőmérsékletre vonatkozó figyelmeztetési küszöbértéket. Ha a hőmérséklet meghaladja a küszöbértéket, a BIOS figyelmeztető hangot ad ki. A lehetőségek: Disabled (letiltva) (alapértelmezett), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Lehetővé teszi, hogy a rendszer figyelmeztető hangot adjon ki, ha a ventilátor nincs csatlakoztatva vagy meghibásodik. Ellenőrizze a ventilátor állapotát vagy a ventilátor csatlakozását, ha ez bekövetkezik. (Alapértelmezett: Letiltva)

Rendszerinformáció

Ez a rész a alaplapmodellre és a BIOS verziójára vonatkozó információkat tartalmazza. Itt kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.
Rendszerinformáció

  • System Language
    Kiválasztja a BIOS által használt alapértelmezett nyelvet.
  • System Date
    Beállítja a rendszer dátumát. A dátum formátuma a hét (csak olvasható), hónap, nap és év. Használja az <Enter> gombot a Hónap, Nap és Év mezők közötti váltáshoz, és a <Page Up> vagy <Page Down> gombot a kívánt érték beállításához.
  • System Time
    Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például a délután 1 óra 13:00:00. Használja az <Enter> gombot az Óra, Perc és Másodperc mezők közötti váltáshoz, és a <Page Up> vagy <Page Down> gombot a kívánt érték beállításához.
  • Access Level
    Megjeleníti az aktuális hozzáférési szintet a használt jelszóvédelem típusától függően. (Ha nincs jelszó beállítva, az alapértelmezettként a Administrator jelenik meg.) Az Administrator szint lehetővé teszi, hogy módosítsa az összes BIOS-beállítást; a User szint csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét.

Csatlakoztatott eszközök információ

Megjeleníti a SATA, PCI Express és M.2 eszközök információit, ha telepítve vannak.

Q-Flash

Lehetővé teszi a Q-Flash segédprogram elérését a BIOS frissítéséhez vagy az aktuális BIOS-konfiguráció mentéséhez.

Boot

Boot menü

  • Boot Option Priorities
    Megadja az elérhető eszközök teljes rendszerindítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a "UEFI:" karakterlánccal lesznek ellátva a rendszerindító eszközök listáján. A GPT particionálást támogató operációs rendszerből való indításhoz válassza ki a "UEFI:" karakterlánccal ellátott eszközt.
    Vagy ha olyan operációs rendszert szeretne telepíteni, amely támogatja a GPT particionálást, mint például a Windows 10 64 bites verziója, válassza ki a Windows 10 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely a "UEFI:" karakterlánccal van ellátva.
  • Bootup NumLock State
    Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)
  • Security Option
    Megadja, hogy minden rendszerindításkor vagy csak a BIOS Setupba való belépéskor legyen-e szükség jelszóra. Az elem konfigurálása után állítsa be a jelszavakat az Administrator Password/User Password elem alatt.
    • Setup
      Jelszó csak a BIOS Setup programba való belépéshez szükséges.
    • System
      Jelszó szükséges a rendszer indításához és a BIOS Setup programba való belépéshez. (Alapértelmezett)
  • Full Screen LOGO Show
    Lehetővé teszi, hogy meghatározza, hogy megjelenjen-e a GIGABYTE Logo a rendszer indításakor. A Disabled (kikapcsolva) átugorja a GIGABYTE Logót a rendszer indításakor. (Alapértelmezett: Engedélyezve)
  • Fast Boot
    Engedélyezi vagy letiltja a Fast Boot funkciót az operációs rendszer indítási folyamatának lerövidítéséhez. Az Ultra Fast (ultra gyors) a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Letiltva)
  • SATA Support
    • Last Boot SATA Devices Only
      A korábbi indítómeghajtó kivételével az összes SATA-eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt. (Alapértelmezett)
    • All SATA Devices
      Az összes SATA-eszköz működőképes az operációs rendszerben és a POST során.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled (engedélyezve) vagy Ultra Fast (ultra gyors).

  • NVMe Support
    Lehetővé teszi az NVMe eszközök engedélyezését vagy letiltását. (Alapértelmezett: Engedélyezve)
    Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled (engedélyezve) vagy Ultra Fast (ultra gyors).
  • VGA Support
    Lehetővé teszi, hogy kiválassza, melyik típusú operációs rendszert indítsa el.
    • Auto
      Csak a régi opciós ROM-ot engedélyezi.
    • EFI Driver
      Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled (engedélyezve) vagy Ultra Fast (ultra gyors).

  • USB Support
    • Disabled
      Az összes USB-eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
    • Full Initial
      Az összes USB-eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
    • Partial Initial
      Az USB-eszközök egy része le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled (engedélyezve). Ez a funkció le van tiltva, ha a Fast Boot beállítása Ultra Fast (ultra gyors).

  • NetWork Stack Driver Support
    • Disabled
      Letiltja a hálózatról történő indítást. (Alapértelmezett)
    • Enabled
      Engedélyezi a hálózatról történő indítást.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled (engedélyezve) vagy Ultra Fast (ultra gyors).

  • CSM Support
    Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module) a régi PC indítási folyamatának támogatásához.
    • Disabled
      Letiltja az UEFI CSM-et, és csak az UEFI BIOS indítási folyamatát támogatja.
    • Enabled
      Engedélyezi az UEFI CSM-et. (Alapértelmezett)
  • LAN PXE Boot Option ROM
    Lehetővé teszi, hogy kiválassza, engedélyezze-e a régi opciós ROM-ot a LAN-vezérlőhöz. (Alapértelmezett: Letiltva) Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (engedélyezve).
  • Storage Boot Option Control
    Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz-vezérlőhöz.
    • Disabled
      Letiltja az opciós ROM-ot.
    • UEFI Only
      Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
    • Legacy Only
      Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (engedélyezve).

  • Other PCI Device ROM Priority
    Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI-eszköz vezérlőhöz.
    • Disabled
      Letiltja az opciós ROM-ot.
    • UEFI Only
      Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
    • Legacy Only
      Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (engedélyezve).

  • Administrator Password
    Lehetővé teszi rendszergazdai jelszó konfigurálását. Nyomja meg az <Enter> billentyűt ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> billentyűt. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> billentyűt. A rendszerindításkor és a BIOS Setupba való belépéskor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszótól eltérően a rendszergazdai jelszó lehetővé teszi, hogy módosítsa az összes BIOS-beállítást.
  • User Password
    Lehetővé teszi felhasználói jelszó konfigurálását. Nyomja meg az <Enter> billentyűt ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> billentyűt. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> billentyűt. A rendszerindításkor és a BIOS Setupba való belépéskor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszó azonban csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét. A jelszó törléséhez nyomja meg az <Enter> billentyűt a jelszó elemen, és amikor a rendszer jelszót kér, először adja meg a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> billentyűt anélkül, hogy beírna bármilyen jelszót. Nyomja meg újra az <Enter> billentyűt, amikor a rendszer megerősítést kér.
    MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.

Secure Boot

Lehetővé teszi a Secure Boot engedélyezését vagy letiltását, és a kapcsolódó beállítások konfigurálását. Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Disabled (letiltva).

  • Preferred Operating Mode
    Lehetővé teszi, hogy kiválassza, hogy a BIOS Setupba való belépés után Easy módban vagy Advanced módban szeretne-e belépni. Az Auto (automatikus) abban a BIOS módban lép be, ahol legutóbb volt. (Alapértelmezett: Auto)

Mentés és kilépés

Mentés és kilépés menü

  • Save & Exit Setup
    Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (igen) lehetőséget. Ezzel menti a CMOS-ba a módosításokat, és kilép a BIOS Setup programból. Válassza a No (nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.
  • Exit Without Saving
    Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (igen) lehetőséget. Ezzel kilép a BIOS Setupból anélkül, hogy a BIOS Setupban végrehajtott módosításokat elmentené a CMOS-ba. Válassza a No (nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.
  • Load Optimized Defaults
    Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (igen) lehetőséget az optimális BIOS alapértelmezett beállításainak betöltéséhez. A BIOS alapértelmezett beállításai segítenek a rendszernek optimális állapotban működni. Mindig töltse be az optimalizált alapértelmezett beállításokat a BIOS frissítése vagy a CMOS értékek törlése után.
  • Boot Override
    Lehetővé teszi, hogy kiválasszon egy eszközt, amelyről azonnal elindul a rendszer. Nyomja meg az <Enter> billentyűt a kiválasztott eszközön, és válassza a Yes (igen) lehetőséget a megerősítéshez. A rendszer automatikusan újraindul, és erről az eszközről indul el.
  • Save Profles
    Ez a funkció lehetővé teszi, hogy a jelenlegi BIOS-beállításokat egy profilba mentse. Legfeljebb 8 profilt hozhat létre, és Setup Profile 1 ~ Setup Profile 8 néven mentheti el. A befejezéshez nyomja meg az <Enter> billentyűt. Vagy választhatja a Select File in HDD/FDD/USB (fájl kiválasztása HDD/FDD/USB-n) lehetőséget a profil tárolóeszközre mentéséhez.
  • Load Profles
    Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS-beállításokat egy korábban létrehozott profilból anélkül, hogy újra kellene konfigurálnia a BIOS-beállításokat. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> billentyűt. Kiválaszthatja a Select File in HDD/FDD/USB (fájl kiválasztása HDD/FDD/USB-n) lehetőséget a tárolóeszközről korábban létrehozott profil beviteléhez, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS-beállítások visszaállítását az utolsó megfelelően működő beállításokra (utolsó ismert jó rekord).

RAID-készlet konfigurálása

RAID-szintek

RAID 0 RAID 1 RAID 10
A merevlemezek minimális száma ≥2 2 4
Tömb kapacitása A merevlemezek száma *
A legkisebb meghajtó mérete 		A legkisebb meghajtó mérete (A merevlemezek száma/2) *
A legkisebb meghajtó mérete
Hibatűrés Nem Igen Igen

Mielőtt elkezdené, készítse elő a következőket:

  • Legalább két SATA merevlemez vagy SSD. (Megjegyzés) (Az optimális teljesítmény érdekében ajánlott két azonos modellű és kapacitású merevlemezt használni.)
  • Windows telepítőlemez.
  • Internetkapcsolattal rendelkező számítógép.
  • Egy USB-s pendrive.

Az alaplapi SATA vezérlő konfigurálása

  1. SATA merevlemez(ek) beszerelése a számítógépbe
    Szerelje be a merevlemezeket/SSD-ket az alaplapon lévő SATA/M.2 csatlakozókba. Ezután csatlakoztassa a tápegységből a tápcsatlakozókat a merevlemezekhez.
  2. SATA vezérlő mód konfigurálása a BIOS Setupban
    Győződjön meg róla, hogy a SATA vezérlő módot helyesen konfigurálta a rendszer BIOS Setupjában.
    Lépések:
    Kapcsolja be a számítógépet, és nyomja meg a <Delete> billentyűt a BIOS Setup belépéséhez a POST (Power-On Self-Test) során. A Settings\IO Ports alatt állítsa a SATA Configuration\SATA Mode beállítást RAID értékre. Ezután mentse a beállításokat, és indítsa újra a számítógépet. (Ha NVMe PCIe SSD-ket szeretne használni a RAID konfigurálásához, győződjön meg arról, hogy az NVMe RAID mode beállítása Enabled.)
    információ Az ebben a szakaszban leírt BIOS Setup menük eltérhetnek az alaplap pontos beállításaitól. A megjelenő tényleges BIOS Setup menüopciók az alaplaptól és a BIOS verziójától függenek.
  3. UEFI RAID konfiguráció
    Lépések:
    1. A BIOS Setupban lépjen a Boot menübe, és állítsa a CSM Support beállítást Disabled értékre. Mentse a változtatásokat, és lépjen ki a BIOS Setupból.
    2. A rendszer újraindítása után lépjen be újra a BIOS Setupba. Ezután lépjen be a Settings\IO Ports\RAIDXpert2 Confguration Utility almenübe.
    3. A RAIDXpert2 Configuration Utility képernyőn nyomja meg az <Enter> billentyűt az Array Management menüpontnál a Create Array képernyő megnyitásához. Ezután válassza ki a RAID szintet. A támogatott RAID szintek közé tartozik a RAID 0, a RAID 1 és a RAID 10 (a rendelkezésre álló választék a beszerelt merevlemezek számától függ). Ezután nyomja meg az <Enter> billentyűt a Select Physical Disks menüpontnál a Select Physical Disks képernyő megnyitásához.
    4. A Select Physical Disks képernyőn válassza ki a RAID tömbbe beillesztendő merevlemezeket, és állítsa azokat Enabled értékre. Ezután a lefelé mutató nyíllal lépjen az Apply Changes menüponthoz, és nyomja meg az <Enter> billentyűt. Ezután térjen vissza az előző képernyőre, és állítsa be a Select CacheTagSize, a Read Cache Policy és a Write Cache Policy értékét.
    5. Lépjen a Create Array menüponthoz, és nyomja meg az <Enter> billentyűt a kezdéshez.
    6. A befejezés után visszakerül a Array Management képernyőre. A ManageArray Properties alatt láthatja az új RAID kötetet, valamint a RAID szintre, a tömb nevére, a tömb kapacitására stb. vonatkozó információkat.

(Megjegyzés) Felhívjuk figyelmét, hogy az M.2 PCIe SSD nem használható RAID-készlet létrehozására SATA merevlemezzel.

A RAID-illesztőprogram és az operációs rendszer telepítése

A helyes BIOS-beállításokkal készen áll az operációs rendszer telepítésére.

Az operációs rendszer telepítése
Mivel egyes operációs rendszerek már tartalmaznak RAID-illesztőprogramot, nem kell külön RAID-illesztőprogramot telepítenie a Windows telepítési folyamata során. Az operációs rendszer telepítése után javasoljuk, hogy telepítse az összes szükséges illesztőprogramot a GIGABYTE APP Centerből a rendszer teljesítményének és kompatibilitásának biztosítása érdekében. Ha a telepítendő operációs rendszer megköveteli, hogy további RAID-illesztőprogramot adjon meg az operációs rendszer telepítési folyamata során, kérjük, olvassa el az alábbi lépéseket:

  1. Lépjen a GIGABYTE webhelyére, keresse meg az alaplapmodell weboldalát, töltse le az AMD RAID Preinstall Driver fájlt a Support\Download\SATA RAID/AHCI oldalon, bontsa ki a fájlt, és másolja a fájlokat az USB-s pendrive-ra.
  2. Indítsa el a rendszert a Windows telepítőlemezről, és hajtsa végre a szokásos operációs rendszer telepítési lépéseit. Amikor megjelenik az illesztőprogram betöltését kérő képernyő, válassza a Browse (Tallózás) lehetőséget.
  3. Helyezze be az USB-s pendrive-ot, majd keresse meg az illesztőprogram helyét. Válassza ki először az AMD-RAID Bottom Device elemet, és kattintson a Next (Tovább) gombra az illesztőprogram betöltéséhez. Ezután válassza ki az AMD-RAID Controller elemet, és kattintson a Next (Tovább) gombra az illesztőprogram betöltéséhez. Végül folytassa az operációs rendszer telepítését.

A RAID tömb konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE webhelyére.

Illesztőprogramok telepítése

Az operációs rendszer telepítése után egy párbeszédpanel jelenik meg az asztal jobb alsó sarkában, amely megkérdezi, hogy le szeretné-e tölteni és telepíteni az illesztőprogramokat és a GIGABYTE alkalmazásokat az APP Centeren keresztül. Kattintson az Install (Telepítés) gombra a telepítés folytatásához. (A BIOS Setupban győződjön meg arról, hogy az Advanced\APP Center Download & Install Confguration\ APP Center Download & Install beállítása Enabled.)

Amikor megjelenik a Végfelhasználói licencszerződés párbeszédpanel, nyomja meg az <Accept> billentyűt az APP Center telepítéséhez. Az APP Center képernyőn válassza ki a telepíteni kívánt illesztőprogramokat és alkalmazásokat, és kattintson az Install (Telepítés) gombra.

információ A telepítés előtt győződjön meg arról, hogy a rendszer csatlakozik az internethez.
További szoftverinformációkért látogasson el a GIGABYTE webhelyére.

További hibaelhárítási információkért látogasson el a GIGABYTE webhelyére.

GIGA-BYTE TECHNOLOGY CO., LTD.
Cím: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technikai és nem technikai támogatás (értékesítés/marketing): https://esupport.gigabyte.com
WEB-cím (angol): https://www.gigabyte.com
WEB-cím (kínai): https://www.gigabyte.com/tw

  • GIGABYTE eSupport
    Technikai vagy nem technikai (értékesítési/marketing) kérdés elküldéséhez kérjük, kattintson ide:
    https://esupport.gigabyte.com

Hivatkozások

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

GIGABYTE A520I AC kézikönyv letöltése

Elérhető nyelvek

Kapcsolódó kézikönyvek: Gigabyte A520I AC

Tartalomjegyzék
