Manuali GIGABYTE A520I AC

Përmbajtja

Identifikimi i revizionit të pllakës amë

Numri i revizionit në pllakën tënde amë duket kështu: "REV: X.X." Për shembull, "REV: 1.0" do të thotë që revizioni i pllakës amë është 1.0. Kontrollo revizionin e pllakës tënde amë përpara se të përditësosh BIOS-in, driverët ose kur kërkon informacione teknike.
Shembull:
Identifikimi i revizionit të pllakës amë - Shembull

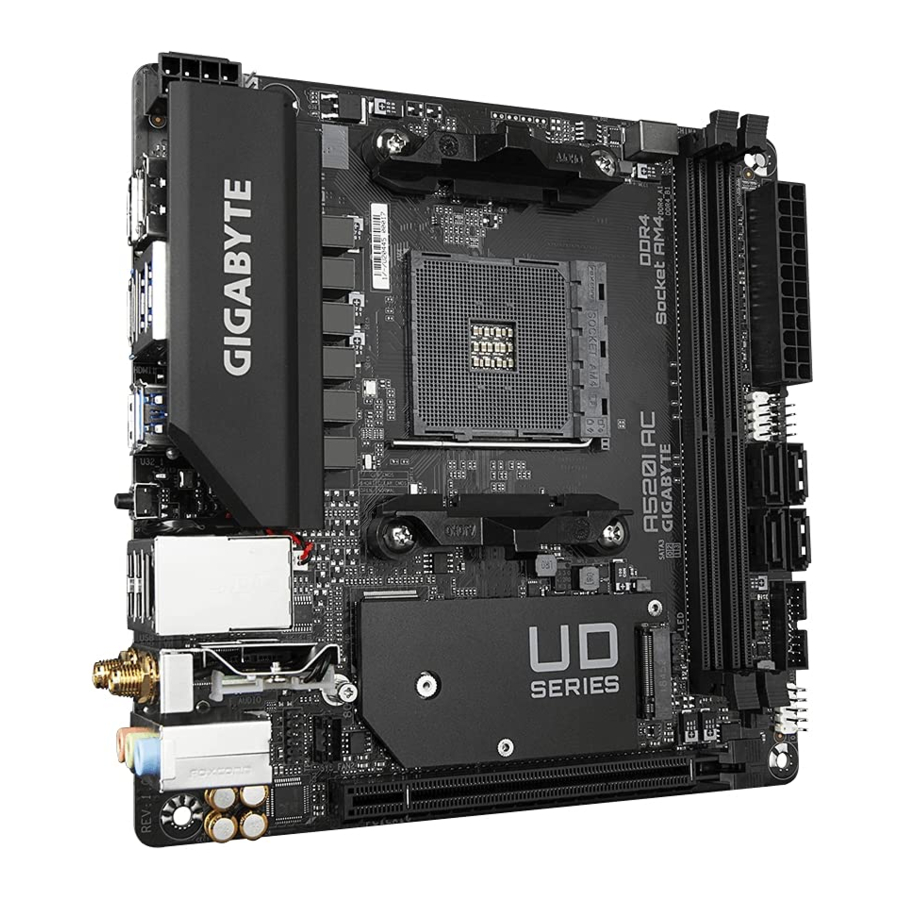

Paraqitja e pllakës amë A520I AC

Paraqitja e pllakës amë

Instalimi i Pajisjeve Kompjuterike

Masa paraprake për instalimin

Pllaka amë përmban qarqe dhe komponentë të shumtë elektronikë delikatë që mund të dëmtohen si rezultat i shkarkimit elektrostatik (ESD). Përpara instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

  • Përpara instalimit, sigurohuni që shasia të jetë e përshtatshme për pllakën amë.
  • Përpara instalimit, mos e hiqni ose thyeni ngjitësin e S/N (numri serik) të pllakës amë ose ngjitësin e garancisë të ofruar nga shitësi juaj. Këto ngjitëse kërkohen për vërtetimin e garancisë.
  • Gjithmonë hiqni fuqinë AC duke shkëputur kordonin e rrymës nga priza e rrymës përpara instalimit ose heqjes së pllakës amë ose komponentëve të tjerë harduerikë.
  • Kur lidhni komponentët harduerikë me lidhësit e brendshëm në pllakën amë, sigurohuni që ato të jenë të lidhur fort dhe në mënyrë të sigurt.
  • Kur trajtoni pllakën amë, shmangni prekjen e ndonjë plumbi ose lidhësi metalik.
  • Është më mirë të vishni një rrip dore për shkarkimin elektrostatik (ESD) kur trajtoni elektronikë komponentët si një pllakë amë, CPU ose memorie. Nëse nuk keni një rrip dore ESD, mbajeni duart thatë dhe prekni fillimisht një objekt metalik për të eliminuar elektricitetin statik.
  • Përpara instalimit të pllakës amë, ju lutemi ta keni atë sipër një jastëku antistatik ose brenda një kontejneri mbrojtës elektrostatik.
  • Përpara se të lidhni ose shkëputni kabllon e furnizimit me energji nga pllaka amë, sigurohuni furnizimi me energji është fikur.
  • Përpara se të ndizni energjinë, sigurohuni që voltazhi i furnizimit me energji është vendosur sipas standardit lokal të voltazhit.
  • Përpara se të përdorni produktin, ju lutemi verifikoni që të gjitha kabllot dhe lidhësit e energjisë së harduerit tuaj komponentët janë të lidhur.
  • Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidhat të bien në kontakt me qarkun e pllakës amë ose komponentët e saj.
  • Sigurohuni që të mos ketë vida të mbetura ose komponentë metalikë të vendosur në pllakën amë ose brenda kutisë së kompjuterit.
  • Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
  • Mos e vendosni sistemin kompjuterik në një mjedis me temperaturë të lartë ose të lagësht.
  • Ndizja e energjisë së kompjuterit gjatë procesit të instalimit mund të çojë në dëmtimin e sistemit komponentëve si dhe dëmtim fizik të përdoruesit.
  • Nëse nuk jeni i sigurt për ndonjë hap instalimi ose keni një problem në lidhje me përdorimin e produktit, ju lutemi konsultohuni me një teknik të çertifikuar kompjuteri.
  • Nëse përdorni një përshtatës, kabllo zgjatuese të energjisë ose rrip energjie, sigurohuni që të konsultoheni me instalimin e tij dhe/ose udhëzimet e tokëzimit.

Specifikimet e Produktit

CPU
  • AMD Socket AM4, mbështetje për:
    Procesorët e Serisë AMD Ryzen ™ 5000/
    Procesorët e Serisë AMD Ryzen ™ 5000 G/
    Procesorët e Serisë AMD Ryzen ™ 4000 G/
    Procesorët e Serisë AMD Ryzen ™ 3000
    (Shkoni te faqja e internetit e GIGABYTE për listën më të fundit të mbështetjes CPU.)
Çipseti
  • AMD A520
Memoria
  • 2 x fole DDR4 DIMM që mbështesin deri në 64 GB (32 GB kapacitet të vetëm DIMM) të memories së sistemit
  • Mbështetje për modulet e memories DDR4 3200/2933/2667/2400/2133 MT/s
  • Arkitektura e memories me dy kanale
  • Mbështetje për modulet e memories ECC Un-buffered DIMM 1Rx8/2Rx8 (funksionojnë në modalitetin jo-ECC)
  • Mbështetje për modulet e memories jo-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Mbështetje për modulet e memories Extreme Memory Profile (XMP)
    (Shkoni te faqja e internetit e GIGABYTE për shpejtësitë e fundit të memories dhe modulet e memories të mbështetura.)
Grafika e integruar
  • E integruar në procesorët e serisë AMD Ryzen ™ 5000 G/4000 G:
    • x Port DisplayPort, që mbështet një rezolucion maksimal prej 5120x2880@60 Hz
      * Mbështetje për versionin DisplayPort 1.4, HDCP 2.3 dhe HDR.
    • x porte HDMI, që mbështesin një rezolucion maksimal prej 4096x2160@60 Hz
      * Mbështetje për versionin HDMI 2.1, HDCP 2.3 dhe HDR.
  • Mbështetje për deri në 3 ekrane në të njëjtën kohë
  • Memorie e përbashkët maksimale prej 16 GB
Audio
  • CODEC audio Realtek®
  • Audio me definicion të lartë
  • 2/4/5.1/7.1-kanal
    * Ju mund të ndryshoni funksionalitetin e një foleje audio duke përdorur programin audio. Për të konfiguruar audio 7.1-kanalëshe, hyni në programin audio për cilësimet audio.
LAN
  • Çip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)
Moduli i komunikimit pa tel
  • Intel® Wi-Fi AC 3168 (Për PCB rev. 1.0/1.2/1.3)/
    Intel® Wi-Fi AC 9260 (Për PCB rev. 1.1)/
    Realtek® Wi-Fi AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE) (Për PCB rev. 1.4)
    WIFI 802.11a/b/g/n/ac, që mbështet brezin e dyfishtë 2.4/5 GHz
    • BLUETOOTH 4.2
    • Mbështetje për standardin pa tel 11ac dhe deri në shpejtësi të dhënash 433 Mbps
      * Shpejtësia aktuale e të dhënave mund të ndryshojë në varësi të mjedisit dhe pajisjeve.
Slote zgjerimi
  • E integruar në CPU:
    • 1 x slot PCI Express x16, që mbështet PCIe 3.0 dhe funksionon në x16
Ndërfaqja e ruajtjes
  • E integruar në CPU:
    • 1 x lidhës M.2 (Fole 3, çelësi M, tipi 2260/2280 SATA dhe mbështetje SSD PCIe 3.0 x4/ x2)
  • Çipseti:
    • 4 x lidhës SATA 6Gb/s
  • Mbështetje për RAID 0, RAID 1 dhe RAID 10
USB
  • E integruar në CPU:
    • 4 x porte USB 3.2 Gen 1 në panelin e pasmë
  • Çipseti:
    • 2 x porte USB 3.2 Gen 1 të disponueshme përmes kokës së brendshme USB
    • 4 x porte USB 2.0/1.1 (2 porte në panelin e pasmë, 2 porte të disponueshme përmes kokës së brendshme USB)
Lidhësit e brendshëm

1 1 x lidhës kryesor i energjisë ATX me 24 pinë

1 x lidhës i energjisë ATX 12V me 8 pinë

1 x kokë për ventilatorin e CPU-së

2 x koka për ventilatorët e sistemit

1 x kokë e adresueshme LED shiriti

1 x kokë RGB LED shiriti

1 x lidhës M.2 fole 3

4 x lidhës SATA 6Gb/s

1 x kokë e panelit të përparmë

1 x kokë audio e panelit të përparmë

1 x kokë altoparlanti

1 x kokë USB 3.2 Gen 1

1 x kokë USB 2.0/1.1

1 x kokë e modulit të platformës së besuar (TPM) (2x6 pinë, vetëm për modulin GC-TPM2.0_S)

1 x kokë e portit serial

1 x kërcyes i pastrimit të CMOS
Lidhësit e panelit të pasmë

1 1 x DisplayPort

2 x porte HDMI

4 x porte USB 3.2 Gen 1

2 x porte USB 2.0/1.1

1 x butoni Q-Flash Plus

1 x port RJ-45

2 x lidhës antenash SMA (1T1R)

3 x fole audio
Kontrolluesi I/O
  • Çip kontrollues I/O iTE®
Monitorimi i pajisjeve kompjuterike
  • Zbulimi i voltazhit
  • Zbulimi i temperaturës
  • Zbulimi i shpejtësisë së ventilatorit
  • Paralajmërim për mbinxehje
  • Paralajmërim për dështimin e ventilatorit
  • Kontrolli i shpejtësisë së ventilatorit
    * Nëse funksioni i kontrollit të shpejtësisë së ventilatorit mbështetet do të varet nga ventilatori që instaloni.
BIOS
  • 1 x flash 128 Mbit
  • Përdorimi i BIOS AMI UEFI të licencuar
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Veçori unike
  • Mbështetje për APP Center
    * Aplikacionet e disponueshme në APP Center mund të ndryshojnë sipas modelit të pllakës amë. Funksionet e mbështetura të çdo aplikacioni mund të ndryshojnë gjithashtu në varësi të specifikimeve të pllakës amë.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Mbështetje për Q-Flash
  • Mbështetje për Q-Flash Plus
  • Mbështetje për Xpress Install
Softuer i paketuar
  • Norton® Internet Security (version OEM)
  • Softuer për menaxhimin e gjerësisë së brezit LAN
Sistemi operativ
  • Mbështetje për Windows 11 64-bit
  • Mbështetje për Windows 10 64-bit
Faktor i formës
  • Faktor i formës Mini-ITX; 17.0cm x 17.0cm

* GIGABYTE rezervon të drejtën të bëjë ndryshime në specifikimet e produktit dhe informacionin e lidhur me produktin pa njoftim paraprak.
Ju lutemi vizitoni faqen e internetit të GIGABYTE për listat e mbështetjes së CPU-së, moduleve të memories, SSD-ve dhe pajisjeve M.2.

Ju lutemi vizitoni faqen SERVICE/SUPPORT\Utility në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.

Instalimi i CPU-së

paralajmërim Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni CPU-në:

  • Sigurohuni që pllaka amë të mbështesë CPU-në.
    (Shkoni te faqja e internetit e GIGABYTE për listën më të fundit të mbështetjes CPU.)
  • Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza e rrymës përpara se të instaloni CPU për të parandaluar dëmtimin e pajisjeve kompjuterike.
  • Gjeni pinin një të CPU-së. CPU-ja nuk mund të futet nëse është e orientuar gabimisht.
  • Aplikoni një shtresë të barabartë dhe të hollë yndyre termike në sipërfaqen e CPU-së.
  • Mos e ndizni kompjuterin nëse ftohësi i CPU-së nuk është instaluar, përndryshe mund të ndodhë mbinxehje dhe dëmtim të CPU-së.
  • Vendosni frekuencën e hostit të CPU-së në përputhje me specifikimet e CPU-së. Nuk rekomandohet që frekuenca e autobusit të sistemit të vendoset përtej specifikimeve të harduerit pasi nuk i plotëson kërkesat standarde për pajisjet periferike. Nëse dëshironi të vendosni frekuencën përtej specifikimeve standarde, ju lutemi ta bëni këtë sipas specifikimeve të harduerit tuaj, duke përfshirë CPU-në, kartën grafike, memorien, hard diskun, etj.

Instalimi i CPU-së
Ngrini plotësisht levën e bllokimit të folesë së CPU-së. Gjeni pinin një (të shënuar me një trekëndësh të vogël) të folesë së CPU-së dhe CPU-së. Pasi CPU të jetë pozicionuar në folenë e saj, vendosni një gisht poshtë në mes të CPU-së, duke ulur levën e bllokimit dhe duke e mbyllur atë në pozicionin plotësisht të kyçur.
Instalimi i CPU-së
paralajmërim Mos e futni me forcë CPU-në në folenë e CPU-së përpara se të ngrihet leva e bllokimit të folesë së CPU-së, përndryshe mund të ndodhë dëmtimi i CPU-së dhe folesë së CPU-së.

Instalimi i Memories

paralajmërim Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni memorien:

  • Sigurohuni që pllaka amë të mbështesë memorien. Rekomandohet që të përdoret memoria e të njëjtit kapacitet, markë, shpejtësi dhe çipa. (Shkoni te faqja e internetit e GIGABYTE për shpejtësitë e fundit të memories dhe modulet e memories të mbështetura.)
  • Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza e rrymës përpara se të instaloni memorien për të parandaluar dëmtimin e pajisjeve kompjuterike.
  • Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje të futni memorien, ndërroni drejtimin.

Konfigurimi i memories me dy kanale
Kjo pllakë amë ofron dy fole memorie dhe mbështet Teknologjinë me dy kanale. Pasi të jetë instaluar memoria, BIOS do të zbulojë automatikisht specifikimet dhe kapacitetin e memories. Aktivizimi i modalitetit të memories me dy kanale do të dyfishojë gjerësinë origjinale të brezit të memories.
Të dy foletë e memories janë të ndara në dy kanale dhe secili kanal ka një fole memorie si më poshtë:

  • Kanali A: DDR4_A1
  • Kanali B: DDR4_B1

Për shkak të kufizimeve të CPU-së, lexoni udhëzimet e mëposhtme përpara se të instaloni memorien në modalitetin me dy kanale.

  1. Modaliteti me dy kanale nuk mund të aktivizohet nëse instalohet vetëm një modul memorie.
  2. Kur aktivizoni modalitetin me dy kanale me dy module memorie, rekomandohet që të përdoret memoria e të njëjtit kapacitet, markë, shpejtësi dhe çipa.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi instalimin e harduerit.

Instalimi i një karte zgjerimi

paralajmërim Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni një kartë zgjerimi:

  • Sigurohuni që pllaka amë të mbështesë kartën e zgjerimit. Lexoni me kujdes manualin që erdhi me kartën tuaj të zgjerimit.
  • Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza e rrymës përpara se të instaloni një kartë zgjerimi për të parandaluar dëmtimin e pajisjeve kompjuterike.

Lidhësit e panelit të pasmë

Përmbledhje e lidhësve të panelit të pasmë

  1. DisplayPort (Shënim 1)
    DisplayPort ofron imazhe dhe audio dixhitale me cilësi të lartë, duke mbështetur transmetimin audio dypalësh. DisplayPort mund të mbështesë të dyja mekanizmat e mbrojtjes së përmbajtjes DPCP dhe HDCP 2.3. Ai ofron pamje të përmirësuara duke mbështetur Rec. 2020 (Gamë e gjerë ngjyrash) dhe Gama e lartë dinamike (HDR) për riprodhimin Blu-ray UHD. Mund ta përdorni këtë portë për të lidhur monitorin tuaj që mbështet DisplayPort. Shënim: Teknologjia DisplayPort mund të mbështesë një rezolucion maksimal prej 5120x2880@60 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.
  2. Porta HDMI (Shënim 1)

    Porta HDMI është në përputhje me HDCP2.3 dhe mbështet formatet audio DolbyTrueHD dhe DTS HD Master. Ai gjithashtu mbështet deri në 192KHz/24bit dalje audio LPCM me 7.1 kanale. Mund ta përdorni këtë portë për të lidhur monitorin tuaj që mbështet HDMI. Rezolucioni maksimal i mbështetur është 4096x2160@60 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.
    informacion
    • Për të konfiguruar një konfigurim me tre ekrane, së pari duhet të instaloni drejtuesit e pllakës amë në sistemin operativ.
    • Pasi të keni instaluar pajisjen DisplayPort/HDMI, sigurohuni që të vendosni riprodhimin e zërit të parazgjedhur pajisjen në DisplayPort/HDMI. (Emri i artikullit mund të ndryshojë në varësi të sistemit tuaj operativ.)
  3. Porta USB 3.2 Gen 1
    Porta USB 3.2 Gen 1 mbështet specifikimin USB 3.2 Gen 1 dhe është e pajtueshme me specifikimin USB 2.0. Përdoreni këtë portë për pajisjet USB.
  4. Porta USB 3.2 Gen 1 (Porta Q-Flash Plus)
    Porta USB mbështet specifikimin USB 3.2 Gen 1. Përdoreni këtë portë për pajisjet USB. Përpara se të përdorni Q-Flash Plus (Shënim 2), sigurohuni që së pari të futni flash drive USB në këtë portë.
    paralajmërim
    • Kur hiqni kabllon e lidhur me një lidhës të panelit të pasmë, hiqni së pari kabllon nga pajisja juaj dhe më pas hiqeni nga pllaka amë.
    • Kur hiqni kabllon, tërhiqeni drejt nga lidhësi. Mos e lëkundni nga njëra anë në tjetrën për të parandaluar një qark të shkurtër elektrik brenda lidhësit të kabllit.
  5. Butoni Q-Flash Plus (Shënim 2)
    Q-Flash Plus ju lejon të përditësoni BIOS-in kur sistemi juaj është i fikur (gjendja e fikjes S5). Ruani BIOS-in e fundit në një USB thumb drive dhe futeni në portën Q-Flash Plus, dhe më pas mund ta aktivizoni BIOS-in automatikisht thjesht duke shtypur butonin Q-Flash Plus. QFLED do të pulsojë kur fillojnë aktivitetet e përputhjes dhe aktivizimit të BIOS-it dhe do të ndalojë së pulsuari kur të përfundojë aktivizimi kryesor i BIOS-it.
  6. Porta LAN RJ-45
    Porta LAN Gigabit Ethernet siguron lidhje në Internet me një shpejtësi të të dhënave deri në 1 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portës LAN.

    LED i shpejtësisë:
    Gjendja Përshkrimi
    Portokalli Shpejtësi të dhënash 1 Gbps
    E gjelbër Shpejtësi të dhënash 100 Mbps
    E fikur Shpejtësi të dhënash 10 Mbps

    LED i aktivitetit:

    Gjendja Përshkrimi
    Pulsues Po ndodh transmetimi ose marrja e të dhënave
    E fikur Nuk po ndodh transmetimi ose marrja e të dhënave
  7. Porta USB 2.0/1.1
    Porta USB mbështet specifikimin USB 2.0/1.1. Përdoreni këtë portë për pajisjet USB.
  8. Lidhësit e antenës SMA (1T1R)
    Përdoreni këtë lidhës për të lidhur një antenë.
    informacion Shtrëngoni antenat në lidhësit e antenës dhe më pas drejtojini antenat saktë për një marrje më të mirë të sinjalit.
  9. Hyrja e linjës/Dalja e altoparlantit të pasmë (Blu)
    Foleja e hyrjes së linjës. Përdoreni këtë fole audio për pajisjet e hyrjes së linjës si p.sh. një drive optik, walkman, etj.
  10. Dalja e linjës/Dalja e altoparlantit të përparmë (E gjelbër)
    Foleja e daljes së linjës.
  11. Hyrja e mikrofonit/Dalja e altoparlantit të qendrës/subwoofer (Rozë)
    Foleja e hyrjes së mikrofonit.
    Konfigurimet e foleve audio:
    Foleja Kufje/ 2-kanalësh 4-kanalësh 5.1-kanalësh 7.1-kanalësh
    1. Dalja e hyrjes së linjës/dalja e altoparlantit të pasmë
    		 ✓ ✓ ✓
    1. Dalja e linjës/Dalja e altoparlantit të përparmë
    		 ✓ ✓ ✓ ✓
    1. Hyrja e mikrofonit/Dalja e altoparlantit të qendrës/subwoofer
    		 ✓ ✓
    Dalja e linjës së panelit të përparmë/Dalja e altoparlantit anësor ✓

    informacion Ju mund të ndryshoni funksionalitetin e një foleje audio duke përdorur softuerin audio. Për të konfiguruar audio me 7.1 kanale, hyni në softuerin audio për cilësimet audio.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio.

(Shënim 1) Vetëm për procesorët AMD Ryzen™ 5000 G-Series/4000 G-Series.
(Shënim 2) Për të aktivizuar funksionin Q-Flash Plus, ju lutemi vizitoni faqen e internetit "Veçoritë unike" të GIGABYTE.

Lidhësit e brendshëm

Përmbledhje e lidhësve të brendshëm

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. SPEAKER
  12. F_U32
  13. F_USB
  14. COM
  15. TPM
  16. CLR_CMOS
  17. BAT

paralajmërim Lexoni udhëzimet e mëposhtme para se të lidhni pajisje të jashtme:

  • Sigurohuni që pajisjet tuaja të jenë në përputhje me lidhësit që dëshironi të lidhni.
  • Përpara instalimit të pajisjeve, sigurohuni që t'i fikni pajisjet dhe kompjuterin tuaj. Shkëputeni kabllon e rrymës nga priza për të parandaluar dëmtimin e pajisjeve.
  • Pasi të keni instaluar pajisjen dhe përpara se të ndizni kompjuterin, sigurohuni që kablli i pajisjes të jetë lidhur mirë me lidhësin në pllakën amë.

1/2). ATX_12V/ATX (Lidhës fuqie 2x4 12V dhe Lidhës kryesor fuqie 2x12)
Me përdorimin e lidhësit të fuqisë, furnizimi me energji mund të sigurojë fuqi të qëndrueshme të mjaftueshme për të gjithë komponentët në pllakën amë. Përpara se të lidhni lidhësin e fuqisë, sigurohuni që furnizimi me energji të jetë i fikur dhe të gjitha pajisjet të jenë instaluar siç duhet. Lidhësi i fuqisë posedon një dizajn të sigurt. Lidhni kabllon e furnizimit me energji në lidhësin e fuqisë në orientimin e duhur.
Lidhësi i fuqisë 12V kryesisht furnizon energji në CPU. Nëse lidhësi i fuqisë 12V nuk është i lidhur, kompjuteri nuk do të nisë.
informacion Për të përmbushur kërkesat e zgjerimit, rekomandohet që të përdoret një furnizim me energji që mund të përballojë konsumin e lartë të energjisë (500 W ose më i madh). Nëse përdoret një furnizim me energji që nuk siguron fuqinë e nevojshme, rezultati mund të çojë në një sistem të paqëndrueshëm ose të panisur.

ATX_12V:

Nr. i kunjit Përkufizimi
1 GND (Vetëm për 2x4-pin 12V)
2 GND (Vetëm për 2x4-pin 12V)
3 GND
4 GND
5 +12V (Vetëm për 2x4-pin 12V)
6 +12V (Vetëm për 2x4-pin 12V)
7 +12V
8 +12V


ATX:

Nr. i kunjit Përkufizimi
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (Vetëm për 2x12-pin ATX)
12 3.3V (Vetëm për 2x12-pin ATX)
13 3.3V
14 -12V
15 GND
16 PS_ON (i butë ndezur/fikur)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Vetëm për 2x12-pin ATX)
24 GND (Vetëm për 2x12-pinATX)

3/4). CPU_FAN/SYS_FAN1/2 (Koka ventilatori)
Të gjitha kokët e ventilatorit në këtë pllakë amë janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni atë në orientimin e duhur (tela e zezë e lidhësit është tela e tokëzimit). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn të kontrollit të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë.

Nr. i kunjit Përkufizimi
1 GND
2 Kontrolli i shpejtësisë së tensionit
3 Ndjesi
4 Kontrolli i shpejtësisë PWM

paralajmërim

  • Sigurohuni që të lidhni kabllot e ventilatorit në kokat e ventilatorit për të parandaluar mbinxehjen e CPU-së dhe sistemit tuaj. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngecë.
  • Këto koka ventilatori nuk janë blloqe konfigurimi me kërcyes. Mos vendosni një kapak kërcyesi në koka.
  1. D_LED (Koka e shiritit LED të adresueshëm)
    Koka mund të përdoret për të lidhur një shirit standard LED të adresueshëm 5050, me vlerësim maksimal të fuqisë 5A (5V) dhe numër maksimal prej 1000 LED-sh.
    Nr. i kunjit Përkufizimi
    1 V (5V)
    2 Të dhëna
    3 Pa kunj
    4 GND

    Lidhni shiritin tuaj LED të adresueshëm në kokë. Kunj fuqie (i shënuar me një trekëndësh në prizë) i shiritit LED duhet të lidhet me kunjin 1 të kokës së shiritit LED të adresueshëm. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.

  2. LED_C (Koka e shiritit LED RGB)
    Koka mund të përdoret për të lidhur një shirit standard LED RGB 5050 (12V/G/R/B), me vlerësim maksimal të fuqisë 2A (12V) dhe gjatësi maksimale prej 2 m.
    Nr. i kunjit Përkufizimi
    1 12V
    2 G
    3 R
    4 B

    Lidhni shiritin tuaj LED RGB në kokë. Kunj fuqie (i shënuar me një trekëndësh në prizë) i shiritit LED duhet të lidhet me kunjin 1 (12V) të kësaj koke. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.
    informacion Për mënyrën se si të ndizni/fikni dritat e shiritit LED, ju lutemi vizitoni faqen e internetit "Karakteristikat unike" të faqes së internetit të GIGABYTE.
    paralajmërim Përpara instalimit të pajisjeve, sigurohuni që t'i fikni pajisjet dhe kompjuterin tuaj. Shkëputeni kabllon e rrymës nga priza për të parandaluar dëmtimin e pajisjeve.

  3. SATA3 0/1/2/3 (Lidhës SATA 6Gb/s)
    Lidhësit SATA janë në përputhje me standardin SATA 6Gb/s dhe janë të pajtueshëm me standardin SATA 3Gb/s dhe SATA 1.5Gb/s. Çdo lidhës SATA mbështet një pajisje të vetme SATA. Lidhësit SATA mbështesin RAID 0, RAID 1 dhe RAID 10. Referojuni kapitullit "Konfigurimi i një grupi RAID", për udhëzime mbi konfigurimin e një grupi RAID.
    Nr. i kunjit Përkufizimi
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Lidhës M.2 Socket 3)
    Lidhësi M.2 mbështet M.2 SATA SSD ose M.2 PCIe SSD dhe mbështet konfigurimin RAID. Ju lutemi vini re se një M.2 PCIe SSD nuk mund të përdoret për të krijuar një grup RAID me një hard disk SATA. Referojuni kapitullit "Konfigurimi i një grupi RAID", për udhëzime mbi konfigurimin e një grupi RAID.

    Ndiqni hapat e mëposhtëm për të instaluar saktë një M.2 SSD në lidhësin M.2.
    1. Përdorni një kaçavidë për të zgjidhur vidën në ftohësin e nxehtësisë dhe më pas hiqni së pari ftohësin e nxehtësisë.
    2. Gjeni vrimën e duhur të montimit për M.2 SSD që do të instalohet dhe më pas shtrëngoni së pari shtyllën. Futeni M.2 SSD në lidhësin M.2 në një kënd.
    3. Shtypeni M.2 SSD poshtë dhe më pas fiksojeni me vidën. Zëvendësoni ftohësin e nxehtësisë dhe fiksojeni në vrimën origjinale.
      informacion Zgjidhni vrimën e duhur për M.2 SSD që do të instalohet dhe rifiksoni vidën dhe shtyllën.
  5. F_PANEL (Koka e panelit të përparmë)
    Lidhni çelësin e energjisë, çelësin e rivendosjes dhe treguesin e statusit të sistemit në shasi në këtë kokë sipas caktimit të kunjit më poshtë. Vini re kunjat pozitive dhe negative përpara se të lidhni kabllot.
    • PLED (LED i energjisë):
      Statusi i sistemit LED
      S0 Ndezur
      S3/S4/S5 Fikur

      Lidhet me treguesin e statusit të energjisë në panelin e përparmë të shasisë. LED-ja është e ndezur kur sistemi është duke punuar. LED-ja është e fikur kur sistemi është në gjendje gjumi S3/S4 ose i fikur (S5).

    • PW (Çelësi i energjisë):
      Lidhet me çelësin e energjisë në panelin e përparmë të shasisë. Mund të konfiguroni mënyrën për të fikur sistemin tuaj duke përdorur çelësin e energjisë (referojuni kapitullit "BIOS Setup (Konfigurimi i BIOS-it)", "Settings\Platform Power (Cilësimet\Fuqia e platformës)" për më shumë informacion).
    • HD (LED i aktivitetit të diskut të ngurtë):
      Lidhet me LED-in e aktivitetit të diskut të ngurtë në panelin e përparmë të shasisë. LED-ja është e ndezur kur disku i ngurtë po lexon ose shkruan të dhëna.
    • RES (Çelësi i rivendosjes):
      Lidhet me çelësin e rivendosjes në panelin e përparmë të shasisë. Shtypni çelësin e rivendosjes për të rindezur kompjuterin nëse kompjuteri ngrin dhe nuk arrin të kryejë një rindezje normale.
    • NC: Pa lidhje.
      informacion Dizajni i panelit të përparmë mund të ndryshojë sipas shasisë. Një modul i panelit të përparmë kryesisht përbëhet nga çelësi i energjisë, çelësi i rivendosjes, LED-ja e energjisë, LED-ja e aktivitetit të diskut të ngurtë etj. Kur lidhni modulin e panelit të përparmë të shasisë suaj me këtë kokë, sigurohuni që detyrat e telave dhe detyrat e kunjeve të jenë përputhur saktë.
  6. F_AUDIO (Koka audio e panelit të përparmë)
    Koka audio e panelit të përparmë mbështet audio me definicion të lartë (HD). Ju mund të lidhni modulin audio të panelit të përparmë të shasisë suaj me këtë kokë. Sigurohuni që detyrat e telave të lidhësit të modulit të përputhen me detyrat e kunjeve të kokës së pllakës amë. Lidhja e gabuar midis lidhësit të modulit dhe kokës së pllakës amë do ta bëjë pajisjen të paaftë për të punuar ose madje do ta dëmtojë atë.
    Nr. i kunjit Përkufizimi
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Kufje R
    6 Zbulimi i mikrofonit
    7 SENSE_SEND
    8 Pa kunj
    9 Kufje L
    10 Zbulimi i kufjeve

    informacion Disa shasi ofrojnë një modul audio të panelit të përparmë që ka lidhës të ndarë në çdo tel në vend të një prize të vetme. Për informacion në lidhje me lidhjen e modulit audio të panelit të përparmë që ka detyra të ndryshme telash, ju lutemi kontaktoni prodhuesin e shasisë.

  7. SPEAKER (Koka e altoparlantit)
    Lidhet me altoparlantin në panelin e përparmë të shasisë. Sistemi raporton statusin e fillimit të sistemit duke lëshuar një kod bip. Një bip i vetëm i shkurtër do të dëgjohet nëse nuk zbulohet asnjë problem gjatë fillimit të sistemit.
    Nr. i kunjit Përkufizimi
    1 VCC
    2 NC
    3 NC
    4 SPK-
  8. F_U32 (Koka USB 3.2 Gen 1)
    Koka përputhet me specifikimet USB 3.2 Gen 1 dhe USB 2.0 dhe mund të sigurojë dy porta USB. Për blerjen e panelit të përparmë opsional 3.5" që ofron dy porta USB 3.2 Gen 1, ju lutemi kontaktoni shitësin lokal.
    Nr. i kunjit Përkufizimi
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Pa kunj
  9. F_USB1 (Koka USB 2.0/1.1)
    Koka përputhet me specifikimet USB 2.0/1.1. Çdo kokë USB mund të sigurojë dy porta USB nëpërmjet një mbajtëseje opsionale USB. Për blerjen e mbajtëses opsionale USB, ju lutemi kontaktoni shitësin lokal.
    Nr. i kunjit Përkufizimi
    1 Fuqia (5V)
    2 Fuqia (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Pa kunj
    10 NC

    paralajmërim Përpara se të instaloni mbajtësen USB, sigurohuni që të fikni kompjuterin tuaj dhe të shkëputni kordonin e energjisë nga priza e energjisë për të parandaluar dëmtimin e mbajtëses USB.

  10. COM (Koka e portës serike)
    Koka COM mund të sigurojë një portë serike nëpërmjet një kablloje opsionale të portës COM. Për blerjen e kabllos opsionale të portës COM, ju lutemi kontaktoni shitësin lokal.
    Nr. i kunjit Përkufizimi
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Pa kunj
  11. TPM (Koka e modulit të platformës së besueshme)
    Ju mund të lidhni një TPM (Trusted Platform Module) me këtë kokë.
    Nr. i kunjit Përkufizimi
    1 LAD0
    2 VCC3
    3 LAD1
    4 Pa kunj
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  12. CLR_CMOS (Kërcyesi i pastrimit të CMOS)
    Përdorni këtë kërcyes për të pastruar konfigurimin e BIOS-it dhe për të rivendosur vlerat CMOS në vlerat e parazgjedhura të fabrikës. Për të pastruar vlerat CMOS, përdorni një objekt metalik si një kaçavidë për të prekur dy kunjat për disa sekonda.
    Hapur: Normal
    Shkurt: Pastroni vlerat CMOS
    paralajmërim
    • Gjithmonë fikeni kompjuterin tuaj përpara se të pastroni vlerat CMOS.
    • Pas rindezjes së sistemit, shkoni te BIOS Setup (Konfigurimi i BIOS-it) për të ngarkuar vlerat e parazgjedhura të fabrikës (zgjidhni Load Optimized Defaults (Ngarko vlerat e optimizuara të parazgjedhura)) ose konfiguroni manualisht cilësimet e BIOS-it (referojuni kapitullit "BIOS Setup (Konfigurimi i BIOS-it)", për konfigurimet e BIOS-it).
  13. BAT (Bateria)
    Bateria siguron energji për të mbajtur vlerat (të tilla si konfigurimet e BIOS-it, informacioni i datës dhe orës) në CMOS kur kompjuteri është i fikur. Zëvendësoni baterinë kur tensioni i baterisë bie në një nivel të ulët, ose vlerat CMOS mund të mos jenë të sakta ose mund të humbasin.
    Ju mund të pastroni vlerat CMOS duke hequr baterinë:
    1. Fikeni kompjuterin tuaj dhe shkëputni kordonin e energjisë.
    2. Shkëputni kabllon e baterisë nga koka e kabllos së baterisë dhe prisni një minutë.
    3. Lidheni kabllon e baterisë.
    4. Lidheni kordonin e energjisë dhe rindizni kompjuterin tuaj.

    Nr. i kunjit Përkufizimi
    1 (+) Fuqia RTC
    2 (-) GND

    paralajmërim

    • Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës përpara se të zëvendësoni baterinë.
    • Zëvendësoni baterinë me një ekuivalente. Dëmtimi i pajisjeve tuaja mund të ndodhë nëse bateria është zëvendësuar me një model të gabuar.
    • Kontaktoni vendin e blerjes ose shitësin lokal nëse nuk jeni në gjendje të zëvendësoni vetë baterinë ose jeni të pasigurt për modelin e baterisë.
    • Bateritë e përdorura duhet të trajtohen në përputhje me rregulloret lokale mjedisore.

Konfigurimi i BIOS-it

BIOS (Sistemi Bazë i Hyrjes dhe Daljes) regjistron parametrat e harduerit të sistemit në CMOS në pllakën amë. Funksionet e tij kryesore përfshijnë kryerjen e Vetë-Testimit të Ndezjes (POST) gjatë nisjes së sistemit, ruajtjen e parametrave të sistemit dhe ngarkimin e sistemit operativ, etj. BIOS-i përfshin një program Konfigurimi BIOS-i që i lejon përdoruesit të modifikojë cilësimet bazë të konfigurimit të sistemit ose të aktivizojë funksione të caktuara të sistemit.
Kur fiket rryma, bateria në pllakën amë furnizon energjinë e nevojshme për CMOS për të mbajtur vlerat e konfigurimit në CMOS.
Për të hyrë në programin Konfigurimi BIOS-i, shtypni tastin <Delete> gjatë POST-it kur ndizet rryma. Për të përmirësuar BIOS-in, përdorni ose GIGABYTE Q-Flash ose shërbimin @BIOS.

  • Q-Flash i lejon përdoruesit të përmirësojë ose të ruajë shpejt dhe lehtë BIOS-in pa hyrë në sistemin operativ.
  • @BIOS është një shërbim i bazuar në Windows që kërkon dhe shkarkon versionin më të fundit të BIOS-it nga interneti dhe përditëson BIOS-in.
    paralajmërim
    • Për shkak se ndezja e BIOS-it është potencialisht e rrezikshme, nëse nuk hasni probleme duke përdorur versionin aktual të BIOS-it, rekomandohet të mos e ndizni BIOS-in. Për të ndezur BIOS-in, bëjeni me kujdes. Ndezja e pamjaftueshme e BIOS-it mund të rezultojë në mosfunksionim të sistemit.
    • Rekomandohet të mos i ndryshoni cilësimet e parazgjedhura (përveç nëse keni nevojë) për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të papritura. Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e nisjes së sistemit. Nëse kjo ndodh, përpiquni të pastroni vlerat e CMOS dhe ta rivendosni tabelën në vlerat e parazgjedhura. (Referojuni seksionit "Ngarko Parazgjedhjet e Optimizuara" në këtë kapitull ose hyrjeve të kërcyesit të baterisë/pastrimit të CMOS në Kapitullin "Instalimi i Harduerit" se si të pastroni vlerat e CMOS.)

Ekrani i Nisjes

Ekrani i mëposhtëm i logos së nisjes do të shfaqet kur të niset kompjuteri.
Konfigurimi i BIOS-it - Hapi 1 - Pamje e Përgjithshme e Ekranit të Nisjes
Ka dy mënyra të ndryshme të BIOS-it si më poshtë dhe mund të përdorni tastin <F2> për të kaluar midis dy mënyrave. Mënyra e Lehtë u lejon përdoruesve të shohin shpejt informacionin e tyre aktual të sistemit ose të bëjnë rregullime për performancë optimale. Në Mënyrën e Lehtë, mund të përdorni mausin tuaj për të lëvizur nëpër artikujt e konfigurimit. Mënyra e Avancuar ofron cilësime të hollësishme të BIOS-it. Mund të shtypni tastet me shigjeta në tastierën tuaj për të lëvizur midis artikujve dhe të shtypni <Enter> për të pranuar ose hyrë në një nën-menu. Ose mund të përdorni mausin tuaj për të zgjedhur artikullin që dëshironi.
informacion

  • Kur sistemi nuk është i qëndrueshëm si zakonisht, zgjidhni artikullin LoadOptimizedDefaults për ta vendosur sistemin tuaj në parazgjedhjet e tij.
  • Menutë e Konfigurimit të BIOS-it të përshkruara në këtë kapitull janë vetëm për referencë dhe mund të ndryshojnë sipas versionit të BIOS-it.

Menuja Kryesore

Konfigurimi i BIOS-it - Hapi 2 - Pamje e Përgjithshme e Menusë Kryesore

Çelësat Funksional të Mënyrës së Avancuar

<←><→> Lëvizni shiritin e zgjedhjes për të zgjedhur një menu konfigurimi
<↑><↓> Lëvizni shiritin e zgjedhjes për të zgjedhur një artikull konfigurimi në një menu
<Enter>/Klikim i Dyfishtë Ekzekutoni komandën ose hyni në një menu
<+>/<Page Up> Rriteni vlerën numerike ose bëni ndryshime
<->/<Page Down> Zvogëloni vlerën numerike ose bëni ndryshime
<F1> Trego përshkrimet e çelësave funksional
<F2> Kaloni në Mënyrën e Lehtë
<F3> Ruani cilësimet aktuale të BIOS-it në një profil
<F4> Ngarkoni cilësimet e BIOS-it nga një profil i krijuar më parë
<F5> Rivendosni cilësimet e mëparshme të BIOS-it për nën-menutë aktuale
<F6> Shfaqni ekranin Smart Fan 5
<F7> Ngarkoni cilësimet e parazgjedhura të Optimizuara të BIOS-it për nën-menutë aktuale
<F8> Hyni në shërbimin Q-Flash
<F10> Ruani të gjitha ndryshimet dhe dilni nga programi Konfigurimi i BIOS-it
<F11> Kaloni në nën-menunë e Të Preferuarave
<F12> Kapturoni ekranin aktual si një imazh dhe ruajeni në USB-në tuaj
<Insert> Shtoni ose hiqni një opsion të preferuar
<Ctrl>+<S> Shfaqni informacionin mbi memorien e instaluar
<Esc> Menuja Kryesore: Dilni nga programi Konfigurimi i BIOS-it Nën-menutë: Dilni nga nën-menuja aktuale

Të Preferuarat (F11)

Vendosni opsionet tuaja të përdorura shpesh si të preferuarat tuaja dhe përdorni tastin <F11> për të kaluar shpejt në faqen ku ndodhen të gjitha opsionet tuaja të preferuara. Për të shtuar ose hequr një opsion të preferuar, shkoni në faqen e tij origjinale dhe shtypni <Insert> në opsion. Opsioni shënohet me një shenjë ylli nëse vendoset si "i preferuar".

Rregullues

paralajmërim Nëse sistemi do të funksionojë në mënyrë të qëndrueshme me cilësimet e tejkalimit të orës/tejkalimit të tensionit që keni bërë varet nga konfigurimet tuaja të përgjithshme të sistemit. Bërja e gabuar e tejkalimit të orës/tejkalimit të tensionit mund të rezultojë në dëmtimin e CPU-së, chipset-it ose memories dhe të zvogëlojë jetën e dobishme të këtyre komponentëve. Kjo faqe është vetëm për përdorues të avancuar dhe ju rekomandojmë të mos i ndryshoni cilësimet e parazgjedhura për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. (Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e nisjes së sistemit. Nëse kjo ndodh, pastroni vlerat e CMOS dhe rivendosni tabelën në vlerat e parazgjedhura.)

  • Kontrolli i Orës së CPU-së
    Ju lejon të vendosni manualisht orën bazë të CPU-së në rritje prej 1 MHz. (Parazgjedhja: Auto)

    Rekomandohet shumë që frekuenca e CPU-së të vendoset në përputhje me specifikimet e CPU-së.
  • Kontrolli i Spektrit të Përhapur
    Aktivizon ose çaktivizon Spektrin e Përhapur CPU/PCIe. (Parazgjedhja: Auto)

Cilësimet e Avancuara të CPU-së

  • Rritja e Performancës së Bërthamës (Shënim)
    Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë e Rritjes së Performancës së Bërthamës (CPB), një teknologji e rritjes së performancës së CPU-së. (Parazgjedhja: Auto)
  • Modaliteti SVM
    Virtualizimi i përmirësuar nga Teknologjia e Virtualizimit do të lejojë një platformë të ekzekutojë sisteme operative dhe aplikacione të shumta në ndarje të pavarura. Me virtualizimin, një sistem kompjuterik mund të funksionojë si sisteme të shumta virtuale. (Parazgjedhja: Çaktivizuar)
  • Funksioni AMD Cool&Quiet
    • Aktivizuar
      Lejon që drejtuesi AMD Cool'n'Quiet të rregullojë në mënyrë dinamike orën e CPU-së dhe VID për të zvogëluar prodhimin e nxehtësisë nga kompjuteri juaj dhe konsumin e tij të energjisë. (Parazgjedhja)
    • Çaktivizuar
      Çaktivizon këtë funksion.
  • Rregullimi PPC (Shënim)
    Ju lejon të rregulloni PState të CPU-së. (Parazgjedhja: PState 0)
  • Kontrolli Global i C-state (Shënim)
    Ju lejon të përcaktoni nëse do ta lini CPU-në të hyjë në gjendje C. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndërprerjes së sistemit për të zvogëluar konsumin e energjisë. (Parazgjedhja: Auto)
  • Kontrolli i Fjetjes së Furnizimit me Energji (Shënim 1)
    Aktivizon ose çaktivizon Gjendjen e Paketës C6.
    • Fjetje Tipike Aktuale
      Çaktivizon këtë funksion.
    • Fjetje e Ulët Aktuale
      Aktivizon këtë funksion.
    • Auto
      Lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhja)
  • Kontrolli CCD (Shënim 1)
    Vendos numrin e CCD-ve që do të përdoren. (Parazgjedhja: Auto)
  • Kontrolli Downcore
    Ju lejon të zgjidhni numrin e bërthamave të CPU-së për të aktivizuar (numri i bërthamave të CPU-së mund të ndryshojë sipas CPU-së). (Parazgjedhja: Auto)
  • Modaliteti SMT
    Ju lejon të aktivizoni ose çaktivizoni teknologjinë e Shumë-Thread-it të Njëkohshëm të CPU-së. (Parazgjedhja: Auto)
  • CPPC (Shënim 1)
    Aktivizon ose çaktivizon veçorinë CPPC. (Parazgjedhja: Auto)
  • Bërthama të Preferuara CPPC (Shënim 1)
    Aktivizon ose çaktivizon veçorinë e Bërthamave të Preferuara CPPC. (Parazgjedhja: Auto)
  • Profili Ekstrem i Memories (X.M.P.) (Shënim 2)
    Lejon që BIOS-i të lexojë të dhënat SPD në modulin(et) e memories XMP për të përmirësuar performancën e memories kur aktivizohet.
    • Çaktivizuar
      Çaktivizon këtë funksion. (Parazgjedhja)
    • Profile1
      Përdor cilësimet e Profilit 1.
    • Profile2 (Shënim 2)
      Përdor cilësimet e Profilit 2.
  • Mbështetja e Frekuencës së Lartë XMP (Shënim 2)
    Ju lejon të zgjidhni nivelin e përputhshmërisë për memorien me frekuencë të lartë. Ky artikull mund të konfigurohet vetëm kur Profili Ekstrem i Memories (X.M.P.) vendoset në Profili1 ose Profili2. (Parazgjedhja: Auto)
  • Shumëzuesi i Memories së Sistemit
    Ju lejon të vendosni shumëzuesin e memories së sistemit. Auto vendos shumëzuesin e memories sipas të dhënave SPD të memories. (Parazgjedhja: Auto)

Cilësimet e Avancuara të Memories

Nën-kohët e Memories

Kontrolli Standard i Kohës, Kontrolli i Avancuar i Kohës, Koha e Vendosjes së Autobusit CAD, Forca e Drejtimit të Autobusit CAD, Konfigurimi i Autobusit të Dhënave
Këto seksione ofrojnë cilësime të kohës së memories. Shënim: Sistemi juaj mund të bëhet i paqëndrueshëm ose të mos niset pasi të bëni ndryshime në kohët e memories. Nëse kjo ndodh, ju lutemi ta rivendosni tabelën në vlerat e parazgjedhura duke ngarkuar parazgjedhjet e optimizuara ose duke pastruar vlerat e CMOS.

Informacioni SPD

Shfaq informacionin mbi memorien e instaluar.

  • CPU Vcore/Vcore Dinamike (DVID)/VCORE SOC/VCORE Dinamike SOC (DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/Tensioni DRAM (CHA/B)/Tensioni DDRVPP (CHA/B)/Përfundimi DRAM (CHA/B)
    Këto artikuj ju lejojnë të rregulloni tensionet e CPU Vcore dhe memories.

Cilësimet e CPU/VRM

Kjo nën-menu ju lejon të konfiguroni nivelin e Kalibrimit të Linjës së Ngarkesës.

(Shënim) Ky artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë veçori.
(Shënim 1) Ky artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë veçori.
(Shënim 2) Ky artikull është i pranishëm vetëm kur instaloni një CPU dhe një modul memorie që e mbështesin këtë veçori.

Cilësimet

Cilësimet

Fuqia e platformës

  • AC BACK
    Përcakton gjendjen e sistemit pas kthimit të energjisë nga një humbje e energjisë AC.
    • Memory (Memorie)
      Sistemi kthehet në gjendjen e tij të fundit të njohur të zgjimit pas kthimit të energjisë AC.
    • Always On (Gjithmonë i ndezur)
      Sistemi ndizet pas kthimit të energjisë AC.
    • Always Off (Gjithmonë i fikur)
      Sistemi qëndron i fikur pas kthimit të energjisë AC. (Parazgjedhur)
  • ErP
    Përcakton nëse sistemi duhet të konsumojë sa më pak energji në gjendjen S5 (fikje). (Parazgjedhur: Çaktivizuar) Shënim: Kur kjo artikull është vendosur në Enabled (Aktivizuar), funksioni fResume by Alarm do të bëhet i padisponueshëm.
  • Soft-Off by PWR-BTTN
    Konfiguron mënyrën e fikjes së kompjuterit në modalitetin MS-DOS duke përdorur butonin e energjisë.
    • Instant-Off (Fikje e menjëhershme)
      Shtypni butonin e energjisë dhe sistemi do të fiket menjëherë. (Parazgjedhur)
    • Delay 4 Sec. (Vonesë 4 sekonda)
      Shtypni dhe mbani butonin e energjisë për 4 sekonda për të fikur sistemin. Nëse butoni i energjisë shtypet për më pak se 4 sekonda, sistemi do të hyjë në modalitetin e pezullimit.
  • Power Loading
    Aktivizon ose çaktivizon ngarkesën fiktive. Kur furnizimi me energji është në ngarkesë të ulët, një vetë-mbrojtje do të aktivizohet duke e bërë atë të fiket ose të dështojë. Nëse kjo ndodh, ju lutemi vendoseni në Enabled (Aktivizuar). Auto (Auto) lejon që BIOS të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Resume by Alarm
    Përcakton nëse sistemi duhet të ndizet në një kohë të dëshiruar. (Parazgjedhur: Çaktivizuar)
    Nëse aktivizohet, vendosni datën dhe orën si më poshtë:
    • Wake up day: (Dita e zgjimit:) Ndez sistemin në një kohë specifike çdo ditë ose në një ditë specifike në një muaj.
    • Wake up hour/minute/second: (Ora/minuta/sekonda e zgjimit:) Vendosni kohën kur sistemi do të ndizet automatikisht.

Shënim: Kur përdorni këtë funksion, shmangni fikjen e papërshtatshme nga sistemi operativ ose heqjen e energjisë AC, ose cilësimet mund të mos jenë efektive.

  • Wake on LAN
    Aktivizon ose çaktivizon funksionin wake on LAN. (Parazgjedhur: Aktivizuar)
  • High Precision Event Timer
    Aktivizon ose çaktivizon High Precision Event Timer (HPET) në sistemin operativ. (Parazgjedhur: Aktivizuar)
  • CEC 2019 Ready
    Ju lejon të zgjidhni nëse do të lejoni që sistemi të rregullojë konsumin e energjisë kur është në gjendje fikje, pasiviteti ose gatishmërie në mënyrë që të përputhet me Standardet CEC (California Energy Commission) 2019. (Parazgjedhur: Çaktivizuar)

Portet IO

  • Initial Display Output
    Specifikon fillimin e parë të shfaqjes së monitorit nga karta grafike PCI Express e instaluar ose grafika e integruar.
    • IGD Video (Shënim)
      Vendos grafikën e integruar si ekranin e parë.
    • PCIe 1 Slot
      Vendos kartën grafike në folenë PCIEX16 si ekranin e parë. (Parazgjedhur)
  • Integrated Graphics (Shënim)
    Aktivizon ose çaktivizon funksionin e grafikës së integruar.
    • Auto
      BIOS do të aktivizojë ose çaktivizojë automatikisht grafikën e integruar në varësi të kartës grafike që po instalohet.(Parazgjedhur)
    • Forces
      Aktivizon grafikën e integruar.
    • Disabled
      Çaktivizon grafikën e integruar.
  • UMA Mode (Shënim)
    Specifikoni modalitetin UMA.
    • Auto
      Lejon që BIOS të konfigurojë automatikisht këtë cilësim. (Parazgjedhur)
    • UMA Specified
      Vendos madhësinë e tamponit të kornizës UMA.
    • UMA Auto
      Vendos rezolucionin e ekranit.
    • UMA Game Optimized
      Rregullon madhësinë e tamponit të kornizës bazuar në madhësinë totale të memories së sistemit.

Kjo artikull mund të konfigurohet vetëm kur Integrated Graphics (Grafika e Integruar) është vendosur në Forces (Forcon).

  • UMA Frame Buffer Size (Shënim)
    Madhësia e tamponit të kornizës është sasia totale e memories së sistemit e alokuar vetëm për kontrolluesin e grafikës së integruar. MS-DOS, për shembull, do të përdorë vetëm këtë memorie për ekran. Opsionet janë: Auto (parazgjedhur), 64M~2G.
    Kjo artikull mund të konfigurohet vetëm kur UMA Mode (Modaliteti UMA) është vendosur në UMA Specified (UMA e specifikuar).
  • Display Resolution (Shënim)
    Ju lejon të vendosni rezolucionin e ekranit. Opsionet janë: Auto (parazgjedhur), 1920x1080 dhe më poshtë, 2560x1600, 3840x2160. Kjo artikull mund të konfigurohet vetëm kur UMA Mode (Modaliteti UMA) është vendosur në UMA Auto (UMA Auto).
  • HD Audio Controller
    Aktivizon ose çaktivizon funksionin audio të integruar. (Parazgjedhur: Aktivizuar)
    Nëse dëshironi të instaloni një kartë audio shtesë të palës së tretë në vend që të përdorni audion e integruar, vendoseni këtë artikull në Disabled (Çaktivizuar).
  • PCIEX16 Bifurcation
    Ju lejon të përcaktoni se si ndahet gjerësia e brezit të folesë PCIEX16. Opsionet: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 (Shënim). (Parazgjedhur: Auto)
  • Above 4G Decoding
    Aktivizon ose çaktivizon pajisjet e afta për 64-bit për t'u dekoduar në hapësirën e adresës mbi 4 GB (vetëm nëse sistemi juaj mbështet dekodimin PCI 64-bit). Vendoseni në Enabled (Aktivizuar) nëse janë instaluar më shumë se një kartë grafike e avancuar dhe drejtuesit e tyre nuk mund të lansohen kur hyni në sistemin operativ (për shkak të hapësirës së kufizuar të adresës së memories 4 GB). (Parazgjedhur: Çaktivizuar)
  • Onboard LAN Controller
    Aktivizon ose çaktivizon funksionin LAN të integruar. (Parazgjedhur: Aktivizuar)
    Nëse dëshironi të instaloni një kartë rrjeti shtesë të palës së tretë në vend që të përdorni LAN-in e integruar, vendoseni këtë artikull në Disabled (Çaktivizuar).

(Shënim) Kjo artikull është e pranishme vetëm kur instaloni një CPU që e mbështet këtë veçori.

Konfigurimi Super IO

  • Serial Port 1
    Aktivizon ose çaktivizon portën seriale të integruar. (Parazgjedhur: Aktivizuar)

Konfigurimi USB

  • Legacy USB Support
    Lejon që tastiera/mausi USB të përdoren në MS-DOS. (Parazgjedhur: Aktivizuar)
  • XHCI Hand-off
    Përcakton nëse do të aktivizohet veçoria XHCI Hand-off për një sistem operativ pa mbështetje XHCI Hand-off. (Parazgjedhur: Aktivizuar)
  • USB Mass Storage Driver Support
    Aktivizon ose çaktivizon mbështetjen për pajisjet e ruajtjes USB. (Parazgjedhur: Aktivizuar)
  • Port 60/64 Emulation
    Aktivizon ose çaktivizon emulimin e porteve I/O 64h dhe 60h. Kjo duhet të aktivizohet për mbështetje të plotë trashëguese për tastierat/minjtë USB në MS-DOS ose në sistemin operativ që nuk i mbështet natyrshëm pajisjet USB. (Parazgjedhur: Çaktivizuar)
  • Mass Storage Devices
    Shfaq një listë të pajisjeve të lidhura të ruajtjes masive USB. Kjo artikull shfaqet vetëm kur është instaluar një pajisje ruajtjeje USB.

Konfigurimi i shkarkimit dhe instalimit të APP Center

  • APP Center Download & Install
    Ju lejon të përcaktoni nëse do të shkarkoni dhe instaloni automatikisht GIGABYTE APP Center pasi të keni hyrë në sistemin operativ. Përpara se të instaloni APP Center, sigurohuni që sistemi të jetë i lidhur me internetin. (Parazgjedhur: Aktivizuar)

Konfigurimi NVMe

Shfaq informacione mbi M.2 NVME PCIe SSD tuaj nëse është instaluar.

Konfigurimi SATA

  • SATA Mode
    Aktivizon ose çaktivizon RAID për kontrolluesit SATA të integruar në Chipset ose konfiguron kontrolluesit SATA në modalitetin AHCI.
    • RAID
      Aktivizon RAID për kontrolluesin SATA.
    • AHCI
      Konfiguron kontrolluesit SATA në modalitetin AHCI. Advanced Host Controller Interface (AHCI) është një specifikim ndërfaqeje që lejon që drejtuesi i ruajtjes të aktivizojë veçori të avancuara Serial ATA si Native Command Queuing dhe hot plug. (Parazgjedhur)
  • NVMe RAID mode
    Ju lejon të përcaktoni nëse do të përdorni SSD-të tuaja M.2 NVMe PCIe për të konfiguruar RAID. (Parazgjedhur: Çaktivizuar)
  • Chipset SATA Port Enable
    Aktivizon ose çaktivizon kontrolluesit SATA të integruar. (Parazgjedhur: Aktivizuar)
  • Chipset SATA Port 0/1/2/3
    Shfaq informacionin e pajisjes(eve) SATA të lidhura.

Konfigurimi i pirgut të rrjetit

  • Network Stack
    Çaktivizon ose aktivizon nisjen nga rrjeti për të instaluar një OS të formatit GPT, të tilla si instalimi i OS nga serveri Windows Deployment Services. (Parazgjedhur: Çaktivizuar)
  • IPv4 PXE Support
    Aktivizon ose çaktivizon mbështetjen IPv4 PXE. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i rrjetit) është aktivizuar.
  • IPv4 HTTP Support
    Aktivizon ose çaktivizon mbështetjen e boot-it HTTP për IPv4. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i rrjetit) është aktivizuar.
  • IPv6 PXE Support
    Aktivizon ose çaktivizon mbështetjen IPv6 PXE. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i rrjetit) është aktivizuar.
  • IPv6 HTTP Support
    Aktivizon ose çaktivizon mbështetjen e boot-it HTTP për IPv6. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i rrjetit) është aktivizuar.
  • PXE boot wait time
    Ju lejon të konfiguroni se sa kohë të prisni përpara se të mund të shtypni <Esc> për të anuluar boot-in PXE. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i rrjetit) është aktivizuar. (Parazgjedhur: 0)
  • Media detect count
    Ju lejon të vendosni numrin e herëve për të kontrolluar praninë e medias. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i rrjetit) është aktivizuar. (Parazgjedhur: 1)

Kontrolluesi i familjes Realtek PCIe GBE

Ky nën-menu ofron informacione mbi konfigurimin LAN dhe opsionet e konfigurimit të lidhura.

Të ndryshme

  • LEDs in System Power On State
    Ju lejon të aktivizoni ose çaktivizoni ndriçimin LED të pllakës amë kur sistemi është i ndezur.
    • Off (Fikur)
      Çaktivizon modalitetin e zgjedhur të ndriçimit kur sistemi është i ndezur.
    • On (Ndezur)
      Aktivizon modalitetin e zgjedhur të ndriçimit kur sistemi është i ndezur. (Parazgjedhur)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Ju lejon të vendosni modalitetin e ndriçimit të LED-ve të pllakës amë në gjendjen e sistemit S3/S4/S5.
    Kjo artikull mund të konfigurohet kur LEDs in System Power On State (LED-të në gjendje të ndezur të sistemit) është vendosur në On (Ndezur).
    • Off (Fikur)
      Çaktivizon modalitetin e zgjedhur të ndriçimit kur sistemi hyn në gjendjen S3/S4/S5. (Parazgjedhur)
    • On (Ndezur)
      Aktivizon modalitetin e zgjedhur të ndriçimit kur sistemi hyn në gjendjen S3/S4/S5.
  • PCIe Slot Configuration
    Ju lejon të vendosni modalitetin e funksionimit të foleve PCI Express në Gen 1, Gen 2 ose Gen 3. Modaliteti aktual i funksionimit i nënshtrohet specifikimit harduerik të secilës fole. Auto (Auto) lejon që BIOS të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • 3DMark01 Enhancement
    Ju lejon të përcaktoni nëse do të përmirësoni disa performanca trashëguese të standardeve. (Parazgjedhur: Çaktivizuar)
  • IOMMU
    Aktivizon ose çaktivizon mbështetjen AMD IOMMU. (Parazgjedhur: Auto)
  • AMD CPU fTPM
    Aktivizon ose çaktivizon funksionin TPM 2.0 të integruar në CPU-në AMD. (Parazgjedhur: Çaktivizuar)

Llogaritja e besuar

Aktivizon ose çaktivizon Trusted Platform Module (TPM).

AMD CBS

Ky nën-menu ofron opsione konfigurimi të lidhura me AMD CBS.

Shëndeti i PC-së

  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Shfaq tensionet aktuale të sistemit.

Smart Fan 5

  • Monitor
    Ju lejon të zgjidhni një objektiv për të monitoruar dhe për të bërë rregullime të mëtejshme. (Parazgjedhur: CPU FAN)
  • Fan Speed Control
    Ju lejon të përcaktoni nëse do të aktivizoni funksionin e kontrollit të shpejtësisë së ventilatorit dhe të rregulloni shpejtësinë e ventilatorit.
    • Normal
      Lejon që ventilatori të funksionojë me shpejtësi të ndryshme në varësi të temperaturës. Ju mund të rregulloni shpejtësinë e ventilatorit me System Information Viewer bazuar në kërkesat e sistemit tuaj. (Parazgjedhur)
    • Silent
      Lejon që ventilatori të funksionojë me shpejtësi të ngadaltë.
    • Manual
      Ju lejon të kontrolloni shpejtësinë e ventilatorit në grafikun e kurbës.
    • Full Speed
      Lejon që ventilatori të funksionojë me shpejtësi të plotë.
  • Fan Control Use Temperature Input
    Ju lejon të zgjidhni temperaturën e referencës për kontrollin e shpejtësisë së ventilatorit.
  • Temperature Interval
    Ju lejon të zgjidhni intervalin e temperaturës për ndryshimin e shpejtësisë së ventilatorit.
  • Fan Control Mode
    • Auto
      Lejon që BIOS të zbulojë automatikisht llojin e ventilatorit të instaluar dhe vendos modalitetin optimal të kontrollit. (Parazgjedhur)
    • Voltage
      Modaliteti i tensionit rekomandohet për një ventilator 3-pin.
    • PWM
      Modaliteti PWM rekomandohet për një ventilator 4-pin.
  • Fan Stop
    Aktivizon ose çaktivizon funksionin e ndalimit të ventilatorit. Ju mund të vendosni kufirin e temperaturës duke përdorur kurbën e temperaturës. Ventilatori ndalon funksionimin kur temperatura është më e ulët se kufiri. (Parazgjedhur: Çaktivizuar)
  • Temperature
    Shfaq temperaturën aktuale të zonës së zgjedhur të synuar.
  • Fan Speed
    Shfaq shpejtësitë aktuale të ventilatorit.
  • Temperature Warning
    Vendos pragun e paralajmërimit për temperaturën. Kur temperatura e kalon pragun, BIOS do të lëshojë tingull paralajmërues. Opsionet janë: Disabled (çaktivizuar) (parazgjedhur), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
  • Fan Fail Warning
    Lejon që sistemi të lëshojë tingull paralajmërues nëse ventilatori nuk është i lidhur ose dështon. Kontrolloni gjendjen e ventilatorit ose lidhjen e ventilatorit kur ndodh kjo. (Parazgjedhur: Çaktivizuar)

Informacion mbi sistemin

Kjo seksion ofron informacione mbi modelin e pllakës amë dhe versionin e BIOS-it. Mund të zgjidhni gjithashtu gjuhën e parazgjedhur që përdor BIOS-i dhe të caktoni manualisht orën e sistemit.
Informacion mbi sistemin

  • Gjuha e sistemit
    Zgjedh gjuhën e parazgjedhur që përdor BIOS-i.
  • Data e sistemit
    Vendos datën e sistemit. Formati i datës është java (vetëm për lexim), muaji, data dhe viti. Përdorni <Enter> për të kaluar midis fushave Muaj, Data dhe Vit dhe përdorni tastin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
  • Ora e sistemit
    Vendos orën e sistemit. Formati i orës është ora, minuta dhe sekonda. Për shembull, ora 1 pasdite është 13:00:00. Përdorni <Enter> për të kaluar midis fushave Orë, Minutë dhe Sekondë dhe përdorni tastin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
  • Niveli i aksesit
    Shfaq nivelin aktual të aksesit në varësi të llojit të mbrojtjes me fjalëkalim të përdorur. (Nëse nuk është vendosur asnjë fjalëkalim, parazgjedhja do të shfaqet si Administrator.) Niveli i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it; niveli i përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS-it, por jo në të gjitha.

Informacion mbi pajisjet e lidhura

Shfaq informacion mbi pajisjet SATA, PCI Express dhe M.2 nëse janë instaluar.

Q-Flash

Ju lejon të aksesoni shërbimin Q-Flash për të përditësuar BIOS-in ose për të rezervuar konfigurimin aktual të BIOS-it.

Boot

Boot

  • Prioritetet e opsioneve të boot
    Specifikon rendin e përgjithshëm të boot nga pajisjet e disponueshme. Pajisjet e ruajtjes së lëvizshme që mbështesin formatin GPT do të kenë parashtesën "UEFI:" në listën e pajisjeve të boot. Për të boot nga një sistem operativ që mbështet ndarjen GPT, zgjidhni pajisjen me parashtesën "UEFI:".
    Ose nëse dëshironi të instaloni një sistem operativ që mbështet ndarjen GPT, si p.sh. Windows 10 64-bit, zgjidhni diskun optik që përmban diskun e instalimit të Windows 10 64-bit dhe ka parashtesën "UEFI:".
  • Gjendja Bootup NumLock
    Aktivizon ose çaktivizon veçorinë Numlock në tastierën numerike të tastierës pas POST. (Parazgjedhja: Aktiv)
  • Opsioni i sigurisë
    Specifikon nëse kërkohet një fjalëkalim sa herë që sistemi starton, ose vetëm kur hyni në konfigurimin e BIOS-it. Pasi të keni konfiguruar këtë artikull, vendosni fjalëkalimin(et) nën artikullin Fjalëkalimi i administratorit/Fjalëkalimi i përdoruesit.
    • Konfigurimi
      Një fjalëkalim kërkohet vetëm për hyrjen në programin e konfigurimit të BIOS-it.
    • Sistemi
      Një fjalëkalim kërkohet për bootimin e sistemit dhe për hyrjen në programin e konfigurimit të BIOS-it. (Parazgjedhja)
  • Shfaqja e LOGO-s me ekran të plotë
    Ju lejon të përcaktoni nëse do të shfaqet Logoja GIGABYTE gjatë nisjes së sistemit. E çaktivizuar e anashkalon Logon GIGABYTE kur sistemi fillon. (Parazgjedhja: Aktivizuar)
  • Boot i shpejtë
    Aktivizon ose çaktivizon Boot të shpejtë për të shkurtuar procesin e boot të OS. Ultra i shpejtë ofron shpejtësinë më të shpejtë të boot. (Parazgjedhja: E çaktivizuar)
  • Mbështetja SATA
    • Vetëm pajisjet SATA të boot të fundit
      Me përjashtim të njësisë së mëparshme të boot, të gjitha pajisjet SATA çaktivizohen përpara se të përfundojë procesi i boot i OS. (Parazgjedhja)
    • Të gjitha pajisjet SATA
      Të gjitha pajisjet SATA janë funksionale në sistemin operativ dhe gjatë POST.

Ky artikull mund të konfigurohet vetëm kur Boot i shpejtë është vendosur në Aktivizuar ose Ultra i shpejtë.

  • Mbështetja NVMe
    Ju lejon të aktivizoni ose çaktivizoni pajisje(t) NVMe. (Parazgjedhja: Aktivizuar)
    Ky artikull mund të konfigurohet vetëm kur Boot i shpejtë është vendosur në Aktivizuar ose Ultra i shpejtë.
  • Mbështetja VGA
    Ju lejon të zgjidhni se cilin lloj sistemi operativ të boot.
    • Auto
      Aktivizon vetëm ROM-in e opsionit trashëgimi.
    • Drajveri EFI
      Aktivizon ROM-in e opsionit EFI. (Parazgjedhja)

Ky artikull mund të konfigurohet vetëm kur Boot i shpejtë është vendosur në Aktivizuar ose Ultra i shpejtë.

  • Mbështetja USB
    • E çaktivizuar
      Të gjitha pajisjet USB çaktivizohen përpara se të përfundojë procesi i boot i OS.
    • Fillimi i plotë
      Të gjitha pajisjet USB janë funksionale në sistemin operativ dhe gjatë POST. (Parazgjedhja)
    • Fillimi i pjesshëm
      Një pjesë e pajisjeve USB çaktivizohen përpara se të përfundojë procesi i boot i OS.

Ky artikull mund të konfigurohet vetëm kur Boot i shpejtë është vendosur në Aktivizuar. Kjo funksion çaktivizohet kur Boot i shpejtë është vendosur në Ultra i shpejtë.

  • Mbështetja e drajverit NetWork Stack
    • E çaktivizuar
      Çaktivizon bootimin nga rrjeti. (Parazgjedhja)
    • Aktivizuar
      Aktivizon bootimin nga rrjeti.

Ky artikull mund të konfigurohet vetëm kur Boot i shpejtë është vendosur në Aktivizuar ose Ultra i shpejtë.

  • Mbështetja CSM
    Aktivizon ose çaktivizon UEFI CSM (Moduli i mbështetjes së përputhshmërisë) për të mbështetur një proces boot të trashëguar të PC-së.
    • E çaktivizuar
      Çaktivizon UEFI CSM dhe mbështet vetëm procesin e boot të UEFI BIOS.
    • Aktivizuar
      Aktivizon UEFI CSM. (Parazgjedhja)
  • LAN PXE Boot Option ROM
    Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit të trashëguar për kontrolluesin LAN. (Parazgjedhja: E çaktivizuar) Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Aktivizuar.
  • Kontrolli i opsionit të boot të ruajtjes
    Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit UEFI ose të trashëguar për kontrolluesin e pajisjes së ruajtjes.
    • E çaktivizuar
      Çaktivizon ROM-in e opsionit.
    • Vetëm UEFI
      Aktivizon vetëm ROM-in e opsionit UEFI. (Parazgjedhja)
    • Vetëm trashëgimi
      Aktivizon vetëm ROM-in e opsionit trashëgimi.

Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Aktivizuar.

  • Prioriteti ROM i pajisjeve të tjera PCI
    Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit UEFI ose Trashëgimi për kontrolluesin e pajisjes PCI përveç kontrolluesve LAN, pajisjes së ruajtjes dhe grafikës.
    • E çaktivizuar
      Çaktivizon ROM-in e opsionit.
    • Vetëm UEFI
      Aktivizon vetëm ROM-in e opsionit UEFI. (Parazgjedhja)
    • Vetëm trashëgimi
      Aktivizon vetëm ROM-in e opsionit trashëgimi.

Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Aktivizuar.

  • Fjalëkalimi i administratorit
    Ju lejon të konfiguroni një fjalëkalim administratori. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë nisjes së sistemit dhe kur hyni në konfigurimin e BIOS-it. Ndryshe nga fjalëkalimi i përdoruesit, fjalëkalimi i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it.
  • Fjalëkalimi i përdoruesit
    Ju lejon të konfiguroni një fjalëkalim përdoruesi. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë nisjes së sistemit dhe kur hyni në konfigurimin e BIOS-it. Sidoqoftë, fjalëkalimi i përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS-it, por jo në të gjitha. Për të anuluar fjalëkalimin, shtypni <Enter> në artikullin e fjalëkalimit dhe kur të kërkohet fjalëkalimi, futeni fillimisht atë të saktë. Kur të kërkohet një fjalëkalim i ri, shtypni <Enter> pa futur asnjë fjalëkalim. Shtypni përsëri <Enter> kur të kërkohet të konfirmoni.
    SHËNIM: Përpara se të vendosni fjalëkalimin e përdoruesit, sigurohuni që të vendosni fillimisht fjalëkalimin e administratorit.

Boot i sigurt

Ju lejon të aktivizoni ose çaktivizoni Boot i sigurt dhe të konfiguroni cilësimet e lidhura. Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në E çaktivizuar.

  • Modaliteti i preferuar i funksionimit
    Ju lejon të zgjidhni nëse do të hyni në modalitetin e lehtë ose në modalitetin e avancuar pasi të keni hyrë në konfigurimin e BIOS-it. Auto hyn në modalitetin e BIOS-it ku ishte herën e fundit. (Parazgjedhja: Auto)

Ruaj & Dil

Ruaj dhe dil

  • Ruaj & Dil nga konfigurimi
    Shtypni <Enter> në këtë artikull dhe zgjidhni Po. Kjo i ruan ndryshimet në CMOS dhe del nga programi i konfigurimit të BIOS-it. Zgjidhni Jo ose shtypni <Esc> për t'u kthyer në menunë kryesore të konfigurimit të BIOS-it.
  • Dil pa ruajtur
    Shtypni <Enter> në këtë artikull dhe zgjidhni Po. Kjo del nga konfigurimi i BIOS-it pa ruajtur ndryshimet e bëra në konfigurimin e BIOS-it në CMOS. Zgjidhni Jo ose shtypni <Esc> për t'u kthyer në menunë kryesore të konfigurimit të BIOS-it.
  • Ngarko parazgjedhjet e optimizuara
    Shtypni <Enter> në këtë artikull dhe zgjidhni Po për të ngarkuar cilësimet e parazgjedhura optimale të BIOS-it. Cilësimet e parazgjedhura të BIOS-it e ndihmojnë sistemin të funksionojë në gjendje optimale. Ngarkoni gjithmonë parazgjedhjet e optimizuara pas përditësimit të BIOS-it ose pas pastrimit të vlerave CMOS.
  • Anashkalimi i boot
    Ju lejon të zgjidhni një pajisje për të boot menjëherë. Shtypni <Enter> në pajisjen që zgjidhni dhe zgjidhni Po për të konfirmuar. Sistemi juaj do të rinisë automatikisht dhe do të boot nga ajo pajisje.
  • Ruaj profile
    Ky funksion ju lejon të ruani cilësimet aktuale të BIOS-it në një profil. Ju mund të krijoni deri në 8 profile dhe t'i ruani si Konfiguro profilin 1~ Konfiguro profilin 8. Shtypni <Enter> për të përfunduar. Ose mund të zgjidhni Zgjidh skedarin në HDD/FDD/USB për të ruajtur profilin në pajisjen tuaj të ruajtjes.
  • Ngarko profile
    Nëse sistemi juaj bëhet i paqëndrueshëm dhe keni ngarkuar cilësimet e parazgjedhura të BIOS-it, mund të përdorni këtë funksion për të ngarkuar cilësimet e BIOS-it nga një profil i krijuar më parë, pa vështirësitë e rikonfigurimit të cilësimeve të BIOS-it. Zgjidhni fillimisht profilin që dëshironi të ngarkoni dhe më pas shtypni <Enter> për të përfunduar. Mund të zgjidhni Zgjidh skedarin në HDD/FDD/USB për të futur profilin e krijuar më parë nga pajisja juaj e ruajtjes ose për të ngarkuar profilin e krijuar automatikisht nga BIOS-i, si p.sh. rikthimi i cilësimeve të BIOS-it në cilësimet e fundit që funksionuan siç duhet (regjistrimi i fundit i njohur i mirë).

Konfigurimi i një grupi RAID

Nivelet RAID

RAID 0 RAID 1 RAID 10
Numri minimal i hard disqeve ≥2 2 4
Kapaciteti i matricës Numri i hard disqeve *
Madhësia e diskut më të vogël 		Madhësia e diskut më të vogël (Numri i hard disqeve/2) *
Madhësia e diskut më të vogël
Toleranca ndaj gabimeve Jo Po Po

Përpara se të filloni, ju lutemi përgatisni elementet e mëposhtme:

  • Të paktën dy hard disqe SATA ose SSD. (Shënim) (Për të siguruar performancë optimale, rekomandohet të përdorni dy hard disqe me model dhe kapacitet identik).
  • Disku i instalimit të Windows.
  • Një kompjuter i lidhur me internet.
  • Një USB.

Konfigurimi i kontrolluesit SATA të integruar

  1. Instalimi i hard disk(ëve) SATA në kompjuterin tuaj
    Instaloni hard disqet/SSD-të në lidhësit SATA/M.2 në pllakën amë. Pastaj lidhni lidhësit e energjisë nga furnizimi juaj me energji në hard disqet.
  2. Konfigurimi i modalitetit të kontrolluesit SATA në BIOS Setup
    Sigurohuni që të konfiguroni modalitetin e kontrolluesit SATA saktë në konfigurimin e sistemit BIOS.
    Hapat:
    Ndizni kompjuterin tuaj dhe shtypni <Delete> për të hyrë në BIOS Setup gjatë POST (Vetë-Testimi i Ndezjes). Nën Settings\IO Ports, vendosni SATA Configuration\SATA Mode në RAID. Pastaj ruani cilësimet dhe rindizni kompjuterin tuaj. (Nëse dëshironi të përdorni NVMe PCIe SSD për të konfiguruar RAID, sigurohuni që të vendosni NVMe RAID mode në Enabled.)
    informacion Menytë e konfigurimit të BIOS-it të përshkruara në këtë seksion mund të ndryshojnë nga cilësimet e sakta për pllakën tuaj amë. Opsionet aktuale të menysë së konfigurimit të BIOS-it që do të shihni do të varen nga pllaka amë që keni dhe versioni i BIOS-it.
  3. Konfigurimi UEFI RAID
    Hapat:
    1. Në BIOS Setup, shkoni te Boot dhe vendosni CSM Support në Disabled. Ruani ndryshimet dhe dilni nga BIOS Setup.
    2. Pasi sistemi të rindizet, futeni përsëri në BIOS Setup. Pastaj futni nën-menunë Settings\IO Ports\RAIDXpert2 Confguration Utility.
    3. Në ekranin RAIDXpert2 Configuration Utility, shtypni <Enter> në Array Management për të hyrë në ekranin Create Array. Pastaj, zgjidhni një nivel RAID. Nivelet RAID të mbështetura përfshijnë RAID 0, RAID 1 dhe RAID 10 (përzgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen). Më pas, shtypni <Enter> në Select Physical Disks për të hyrë në ekranin Select Physical Disks.
    4. Në ekranin Select Physical Disks, zgjidhni hard disqet që do të përfshihen në grupin RAID dhe vendosini ato në Enabled. Më pas, përdorni tastin e shigjetës poshtë për të kaluar te Apply Changes dhe shtypni <Enter>. Pastaj kthehuni në ekranin e mëparshëm dhe vendosni Select CacheTagSize, Read Cache Policy dhe Write Cache Policy.
    5. Kaloni te Create Array dhe shtypni <Enter> për të filluar.
    6. Pasi të keni përfunduar, do të ktheheni në ekranin Array Management. Nën ManageArray Properties mund të shihni volumin e ri RAID dhe informacionin mbi nivelin RAID, emrin e matricës, kapacitetin e matricës, etj.

(Shënim) Ju lutemi vini re se një M.2 PCIe SSD nuk mund të përdoret për të krijuar një grup RAID me një hard disk SATA.

Instaloni drejtuesin RAID dhe sistemin operativ

Me cilësimet e sakta të BIOS-it, jeni gati të instaloni sistemin operativ.

Instalimi i sistemit operativ
Përderisa disa sisteme operative tashmë përfshijnë drejtuesin RAID, ju nuk keni nevojë të instaloni drejtues të veçantë RAID gjatë procesit të instalimit të Windows. Pasi të jetë instaluar sistemi operativ, ju rekomandojmë që të instaloni të gjithë drejtuesit e kërkuar nga Qendra e Aplikacioneve GIGABYTE për të siguruar performancën dhe pajtueshmërinë e sistemit. Nëse sistemi operativ që do të instalohet kërkon që ju të siguroni drejtues shtesë RAID gjatë procesit të instalimit të OS, ju lutemi referojuni hapave të mëposhtëm:

  1. Shkoni në faqen e internetit të GIGABYTE, shfletoni në faqen e internetit të modelit të pllakës amë, shkarkoni skedarin AMD RAID Preinstall Driver në faqen Support\Download\SATA RAID/AHCI, zbërthejeni skedarin dhe kopjoni skedarët në USB-në tuaj.
  2. Ndezni nga disku i instalimit të Windows dhe kryeni hapat standard të instalimit të OS. Kur të shfaqet ekrani që ju kërkon të ngarkoni drejtuesin, zgjidhni Browse (Shfleto).
  3. Futeni USB-në dhe më pas shfletoni në vendndodhjen e drejtuesit. Zgjidhni fillimisht AMD-RAID Bottom Device dhe klikoni Next (Tjetër) për të ngarkuar drejtuesin. Pastaj zgjidhni AMD-RAID Controller dhe klikoni Next (Tjetër) për të ngarkuar drejtuesin. Së fundi, vazhdoni instalimin e OS.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e një grupi RAID.

Instalimi i drejtuesve

Pasi të keni instaluar sistemin operativ, një kuti dialoguese do të shfaqet në cepin e poshtëm të djathtë të desktopit duke pyetur nëse dëshironi të shkarkoni dhe instaloni drejtuesit dhe aplikacionet GIGABYTE përmes APP Center. Klikoni Install (Instalo) për të vazhduar me instalimin. (Në BIOS Setup, sigurohuni që Advanced\APP Center Download & Install Confguration\ APP Center Download & Install të jetë vendosur në Enabled.)

Kur të shfaqet kutia dialoguese e Marrëveshjes së Licencës së Përdoruesit Përfundimtar, shtypni <Accept> (Prano) për të instaluar APP Center. Në ekranin APP Center, zgjidhni drejtuesit dhe aplikacionet që dëshironi të instaloni dhe klikoni Install (Instalo).

informacion Përpara instalimit, sigurohuni që sistemi të jetë i lidhur me internetin.
Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion mbi softuerin.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion mbi zgjidhjen e problemeve.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Mbështetje Teknike dhe Jo-Teknike (Shitje/Marketing): https://esupport.gigabyte.com
Adresa WEB (Anglisht): https://www.gigabyte.com
Adresa WEB (Kinezisht): https://www.gigabyte.com/tw

  • GIGABYTE eSupport
    Për të paraqitur një pyetje teknike ose jo-teknike (Shitje/Marketing), ju lutemi lidhuni me:
    https://esupport.gigabyte.com

Referenca

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali GIGABYTE A520I AC

Gjuhët e disponueshme

Manuale të Lidhura për Gigabyte A520I AC

Tabela e Përmbajtjes
