Εγχειρίδιο Gigabyte Z890 GAMING X WIFI7

Αναγνώριση της Αναθεώρησης της Μητρικής Σας Κάρτας

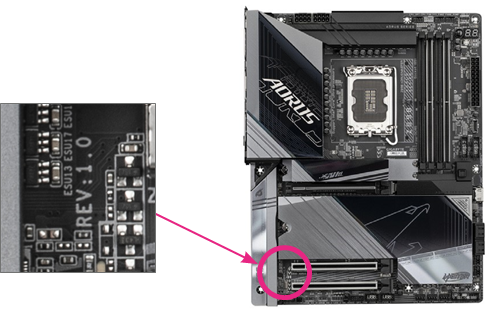

Ο αριθμός αναθεώρησης στη μητρική σας κάρτα μοιάζει με αυτό: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής κάρτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας κάρτας πριν από την ενημέρωση του BIOS της μητρικής κάρτας, των προγραμμάτων οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

Εισαγωγή Προϊόντος

Διάταξη Μητρικής Κάρτας

Περιεχόμενα Συσκευασίας

• Μητρική κάρτα Z890 GAMING X WIFI7
• Εγχειρίδιο Χρήστη
• Οδηγός Γρήγορης Εγκατάστασης
• Μία κεραία
• Δύο καλώδια SATA
• Τέσσερις συσκευασίες παχιών/λεπτών ελαστικών επιθεμάτων M.2

* Τα παραπάνω περιεχόμενα της συσκευασίας είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που θα λάβετε.
Τα περιεχόμενα της συσκευασίας υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις κατά την Εγκατάσταση

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον προμηθευτή σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά άκρα ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν καρπό στατικού ηλεκτρισμού (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε καρπό ESD, κρατήστε τα χέρια σας στεγνά και πρώτα αγγίξτε ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό θωρακισμένο δοχείο.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στο περίβλημα του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανομοιόμορφη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε πρόβλημα σχετικά με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, καλώδιο επέκτασης ρεύματος ή πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU	Υποδοχή LGA1851: Υποστήριξη για Intel® Core™ Ultra Processors (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.) Η κρυφή μνήμη L3 διαφέρει ανάλογα με την CPU
Chipset	Intel® Z890 Express Chipset
Memory	Υποστήριξη για μονάδες μνήμης DDR5 6400/5600 MT/s 4 x υποδοχές DDR5 DIMM που υποστηρίζουν έως και 256 GB (χωρητικότητα 64 GB μεμονωμένης DIMM) μνήμης συστήματος Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργία σε μη ECC λειτουργία) Υποστήριξη για μη ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 μονάδες μνήμης Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) (Η διαμόρφωση CPU και μνήμης ενδέχεται να επηρεάσει τους υποστηριζόμενους τύπους μνήμης, τον ρυθμό δεδομένων (ταχύτητα) και τον αριθμό των μονάδων DRAM. Ανατρέξτε στην "Λίστα υποστήριξης μνήμης" στον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες.)
Onboard Graphics	Ενσωματωμένος επεξεργαστής γραφικών-Intel® HD Graphics support: 1 x θύρα USB4® USB Type-C®, που υποστηρίζει USB4 και DisplayPort εξόδους βίντεο και μέγιστη ανάλυση 3840x2160@144 Hz * Υποστήριξη για την έκδοση DisplayPort 2.1 1 x DisplayPort, που υποστηρίζει μέγιστη ανάλυση 3840x2160@144 Hz * Υποστήριξη για την έκδοση DisplayPort 2.1 1 x μπροστινή θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 1920x1080@30 Hz * Υποστήριξη για την έκδοση HDMI 1.4 Υποστήριξη για έως και 3 οθόνες ταυτόχρονα (Οι προδιαγραφές γραφικών ενδέχεται να διαφέρουν ανάλογα με την υποστήριξη CPU.)
Audio	Realtek® Audio CODEC Ήχος υψηλής ευκρίνειας 2/4/5.1/7.1-καναλιών * Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου. Υποστήριξη για S/PDIF Out
LAN	Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module	MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0) 802.11a, b, g, n, ac, ax, be, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.4 Υποστήριξη για ασύρματο πρότυπο 11be 160MHz Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1) 802.11a, b, g, n, ac, ax, be, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.4 Υποστήριξη για ασύρματο πρότυπο 11be 160MHz (Η πραγματική ταχύτητα δεδομένων ενδέχεται να διαφέρει ανάλογα με το περιβάλλον και τον εξοπλισμό.) * Οι δυνατότητες Wi-Fi 7 απαιτούν τα Windows 11 SV3 για να λειτουργήσουν σωστά. (Δεν υπάρχει πρόγραμμα οδήγησης υποστήριξης για τα Windows 10.) ** Τα κανάλια Wi-Fi 7 στη ζώνη 6 GHz εξαρτώνται από τους κανονισμούς κάθε χώρας.
Expansion Slots	CPU: 1 x υποδοχή PCI Express x16, που υποστηρίζει PCIe 5.0 και λειτουργεί στο x16 (PCIEX16) * Η υποδοχή PCIEX16 μπορεί να υποστηρίξει μόνο μια κάρτα γραφικών ή ένα NVMe SSD. Εάν πρόκειται να εγκατασταθεί μόνο μία κάρτα γραφικών, φροντίστε να την εγκαταστήσετε στην υποδοχή PCIEX16. Chipset: 2 x υποδοχές PCI Express x16, που υποστηρίζουν PCIe 4.0 και λειτουργούν στο x4 (PCIEX4_1/2)
Storage Interface	CPU: 1 x σύνδεση M.2 (Socket 3, M key, type 25110/22110/2580/2280 PCIe 5.0 x4/x2 SSD support) (M2A_CPU) 1 x σύνδεση M.2 (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2B_CPU) Chipset: 1 x σύνδεση M.2 (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB) 1 x σύνδεση M.2 (Socket 3, M key, type 22110/2280 SATA και PCIe 4.0 x4/x2 SSD support) (M2M_SB) 4 x συνδέσεις SATA 6Gb/s Υποστήριξη RAID 0, RAID 1, RAID 5 και RAID 10 για συσκευές αποθήκευσης NVMe SSD Υποστήριξη RAID 0, RAID 1, RAID 5 και RAID 10 για συσκευές αποθήκευσης SATA
USB	CPU: 1 x θύρα USB4 ® USB Type-C ® στο πίσω πλαίσιο Chipset: 1 x θύρα USB Type-C ® με υποστήριξη USB 3.2 Gen 2, διαθέσιμη μέσω της εσωτερικής κεφαλίδας USB 2 x θύρες USB 3.2 Gen 2 Type-A (κόκκινες) στο πίσω πλαίσιο 5 x θύρες USB 3.2 Gen 1 (3 θύρες στο πίσω πλαίσιο, 2 θύρες διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB) Chipset+2 USB 2.0 Hubs: 8 x θύρες USB 2.0/1.1 (4 θύρες στο πίσω πλαίσιο, 4 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB)
Internal Connectors	1 x σύνδεση τροφοδοσίας ATX 24 ακίδων 2 x συνδέσεις τροφοδοσίας ATX 12V 8 ακίδων 1 x κεφαλίδα ανεμιστήρα CPU 1 x κεφαλίδα ανεμιστήρα/αντλίας υδρόψυξης CPU 3 x κεφαλίδες ανεμιστήρα συστήματος 1 x κεφαλίδα ανεμιστήρα/αντλίας υδρόψυξης συστήματος 3 x κεφαλίδες λωρίδας LED RGB Gen2 με δυνατότητα διευθυνσιοδότησης 1 x κεφαλίδα λωρίδας LED RGB 4 x συνδέσεις M.2 Socket 3 4 x συνδέσεις SATA 6Gb/s 1 x κεφαλίδα μπροστινού πίνακα 1 x κεφαλίδα ήχου μπροστινού πίνακα 1 x κεφαλίδα USB Type-C ®, με υποστήριξη USB 3.2 Gen 2 1 x κεφαλίδα USB 3.2 Gen 1 2 x κεφαλίδες USB 2.0/1.1 2 x συνδέσεις κάρτας προσθήκης Thunderbolt ™ (Μόνο για την κάρτα προσθήκης GIGABYTE Thunderbolt ™ 5) 1 x κεφαλίδα Trusted Platform Module (Για τη μονάδα GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 μόνο)
Internal Connectors	1 x θύρα HDMI (Σημείωση) 1 x κουμπί λειτουργίας 1 x κουμπί Q-Flash Plus 1 x κουμπί επαναφοράς 1 x βραχυκυκλωτήρας επαναφοράς 1 x βραχυκυκλωτήρας Clear CMOS
Back Panel Connectors	1 x θύρα USB4 ® USB Type-C ® (DisplayPort (Σημείωση) ) 2 x θύρες USB 3.2 Gen 2 Type-A (κόκκινες) 3 x θύρες USB 3.2 Gen 1 4 x θύρες USB 2.0/1.1 1 x DisplayPort (Σημείωση) 2 x συνδέσεις κεραίας (2T2R) 1 x θύρα RJ-45 1 x οπτική σύνδεση S/PDIF Out 2 x υποδοχές ήχου
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Ανίχνευση ρυθμού ροής υδρόψυξης Προειδοποίηση αποτυχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Το αν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα (αντλίας) θα εξαρτηθεί από τον ανεμιστήρα (αντλία) που θα εγκαταστήσετε.
BIOS	1 x 256 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Υποστήριξη για GIGABYTE Control Center (GCC) * Οι διαθέσιμες εφαρμογές στο GCC ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. Υποστήριξη για Q-Flash Υποστήριξη για Q-Flash Plus Υποστήριξη για Smart Backup
Bundled Software	Norton ® Internet Security (έκδοση OEM) Λογισμικό διαχείρισης εύρους ζώνης LAN
Operating System	Υποστήριξη για Windows 11 64-bit
Form Factor	ATX Form Factor; 30,5cm x 24,4cm

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

( Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.
Επισκεφτείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών. https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Εγκατάσταση της CPU και της ψύκτρας CPU

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στην ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν δεν είναι σωστά προσανατολισμένη. (Εναλλακτικά, μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμογόνου γράσου στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν έχει εγκατασταθεί η ψύκτρα της CPU, διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού σας, συμπεριλαμβανομένων της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

Σημειώστε τον προσανατολισμό της CPU

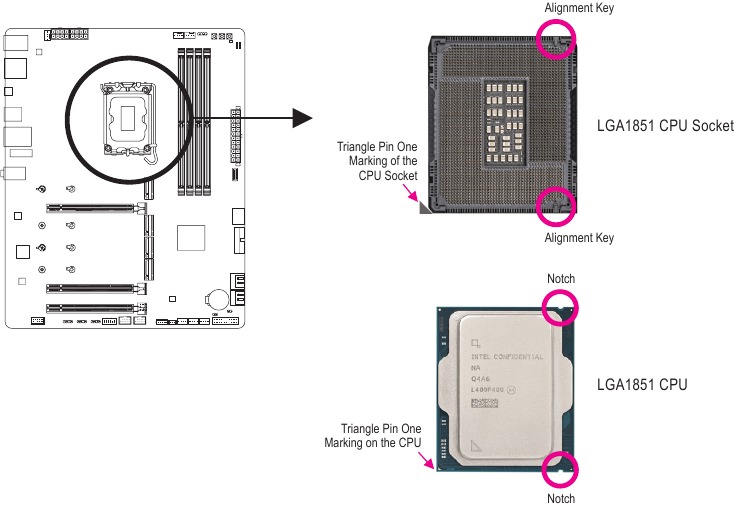

Σημειώστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φόρτωσης αφού εισαγάγετε την CPU και κλείσετε την πλάκα φόρτωσης.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Εγκατάσταση της CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

Βήμα 1

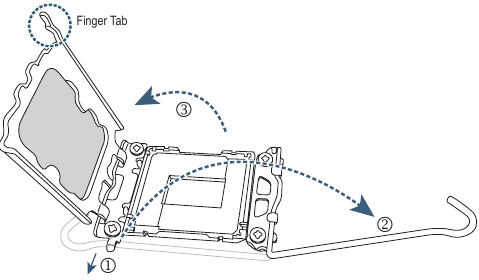

1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή.
2. Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.
3. Χρησιμοποιήστε τη γλωττίδα δακτύλου στο πλάι της μεταλλικής πλάκας φόρτωσης για να ανοίξετε τη μεταλλική πλάκα φόρτωσης με το πλαστικό προστατευτικό κάλυμμα συνδεδεμένο σε αυτήν.


Βήμα 2

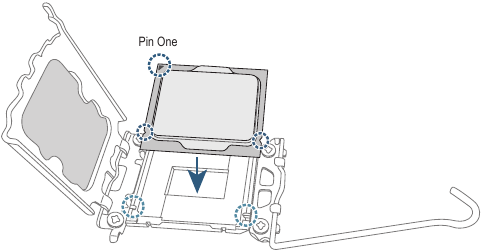

Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε τη σήμανση του pin ένα της CPU (τρίγωνο) με τη γωνία του pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα κλειδιά ευθυγράμμισης της υποδοχής) και τοποθετήστε απαλά την CPU στη θέση της.

Βήμα 3
Βεβαιωθείτε ότι η CPU είναι σωστά εγκατεστημένη και στη συνέχεια κλείστε την πλάκα φόρτωσης. Το πλαστικό προστατευτικό κάλυμμα θα ξεκολλήσει, απλώς αφαιρέστε το. Ασφαλίστε το μοχλό κάτω από τη γλωττίδα συγκράτησης για να ολοκληρώσετε την εγκατάσταση της CPU.

* Να επανατοποθετείτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν δεν είναι εγκατεστημένη η CPU για να προστατεύετε την υποδοχή CPU.

Μην ασκήσετε δύναμη για να εμπλέξετε τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα μπορούσε να προκαλέσει ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της ψύκτρας CPU

Φροντίστε να εγκαταστήσετε την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης ενδέχεται να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήσης για την ψύκτρα CPU.)

Βήμα 1
Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμογόνου γράσου στην επιφάνεια της εγκατεστημένης CPU.

Βήμα 2

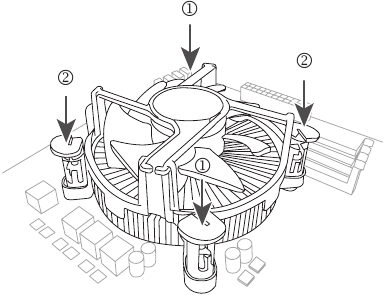

Τοποθετήστε την ψύκτρα πάνω από την CPU, ευθυγραμμίζοντας τους τέσσερις πείρους ώθησης μέσω των οπών των πείρων στη μητρική πλακέτα. Πιέστε προς τα κάτω τους πείρους ώθησης διαγώνια.

Βήμα 3
Τέλος, συνδέστε τον σύνδεσμο ρεύματος της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU_FAN) στη μητρική πλακέτα.

Εγκατάσταση της μνήμης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση.

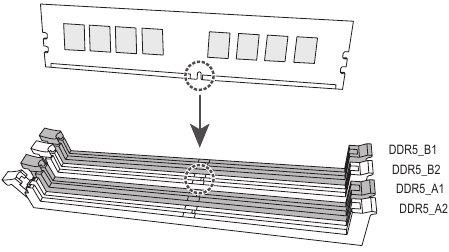

  Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

* Συνιστώμενες διαμορφώσεις μνήμης:

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
1 μονάδες	- -	✓	- -	- -
1 μονάδες	- -	- -	- -	✓
2 μονάδες*	- -	✓	- -	✓
4 μονάδες*	✓	✓	✓	✓

("a"=Εγκατεστημένο, "- -"=Χωρίς μνήμη)
("*"=Συνιστώμενες διαμορφώσεις μνήμης διπλού καναλιού)

Η λυχνία LED κατάστασης μνήμης θα ανάψει εάν η μονάδα μνήμης είναι εγκατεστημένη σε λάθος υποδοχή πριν από την εκκίνηση. Βεβαιωθείτε ότι η μονάδα μνήμης είναι εγκατεστημένη στη σωστή υποδοχή. Ανατρέξτε στον πίνακα για οδηγίες εγκατάστασης μνήμης.

Διαμόρφωση μνήμης διπλού καναλιού

Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Αφού εγκατασταθεί η μνήμη, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:
Κανάλι A: DDR5_A1, DDR5_A2
Κανάλι B: DDR5_B1, DDR5_B2

Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Κατά την ενεργοποίηση της λειτουργίας διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip.

Εγκατάσταση κάρτας επέκτασης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασης στην υποδοχή επέκτασης.

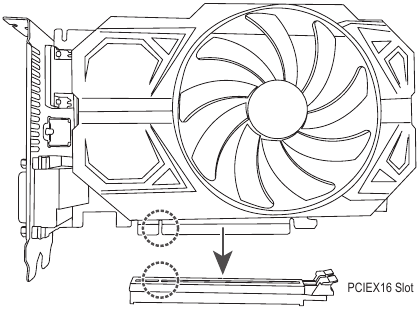

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από τον πίσω πίνακα του πλαισίου.
2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε προς τα κάτω την κάρτα μέχρι να καθίσει πλήρως στην υποδοχή.
3. Βεβαιωθείτε ότι η κάρτα επέκτασης είναι πλήρως τοποθετημένη στην υποδοχή της.
4. Ασφαλίστε το μεταλλικό στήριγμα της κάρτας στον πίσω πίνακα του πλαισίου με μια βίδα.
5. Αφού εγκαταστήσετε όλες τις κάρτες επέκτασης, αντικαταστήστε το(τα) κάλυμμα(τα) του πλαισίου.
6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τις κάρτες επέκτασης.
7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.


Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του PCIe EZ-Latch Plus.
https://www.gigabyte.com/WebPage/922/removePCIE.html

Συνδέσεις πίσω πλαισίου

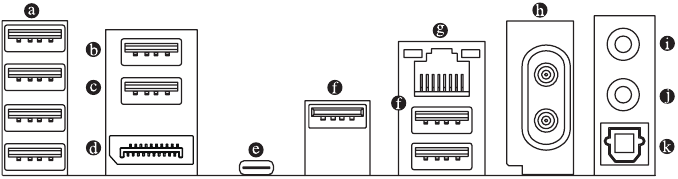

1. Θύρα USB 2.0/1.1 Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
2. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
3. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη) (Θύρα Q-Flash Plus)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Σημείωση 1)}, βεβαιωθείτε ότι έχετε εισαγάγει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
4. DisplayPort ^{(Σημείωση 2)}
   Το DisplayPort παρέχει ψηφιακή εικόνα και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει Display Port. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 3840x2160@144 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
5. Θύρα USB4^® USB Type-C^® (DisplayPort ^{(Σημείωση 2)})
   Αυτή η θύρα υποστηρίζει τυπική έξοδο οθόνης USB4^® USB Type-C^® και DisplayPort. Μπορείτε να συνδέσετε μια οθόνη USB4^® USB Type-C^® σε αυτήν τη θύρα ή να χρησιμοποιήσετε ένα καλώδιο προσαρμογέα για να συνδέσετε μια τυπική οθόνη DisplayPort. Η μέγιστη υποστηριζόμενη ανάλυση είναι 3840x2160@144 Hz όταν χρησιμοποιείτε οθόνη DisplayPort, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται. Επίσης, ο σύνδεσμος είναι αναστρέψιμος και υποστηρίζει την προδιαγραφή USB4^® και είναι συμβατός με τις προδιαγραφές USB 3.2 Gen 2x2, USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Μπορείτε επίσης να χρησιμοποιήσετε αυτήν τη θύρα για συσκευές USB.
   Αφού εγκαταστήσετε τη συσκευή DisplayPort, φροντίστε να ορίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort. (Το όνομα στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
6. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
   ( Σημείωση 1) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.
   ( Σημείωση 2) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

   • Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
   • Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το ταλαντεύετε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.
7. Θύρα LAN RJ-45

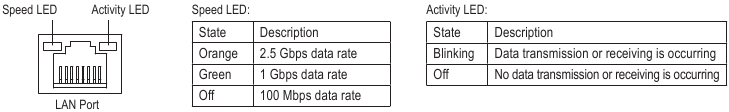

   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ταχύτητα δεδομένων έως 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

8. Συνδέσεις κεραίας (2T2R)
   Χρησιμοποιήστε αυτόν τον σύνδεσμο για να συνδέσετε μια κεραία.
   Βεβαιωθείτε ότι η κεραία είναι καλά συνδεδεμένη στις υποδοχές της κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
9. Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
   Η υποδοχή εξόδου γραμμής.
10. Είσοδος μικροφώνου/Πίσω ηχείο
    Έξοδος Η υποδοχή εισόδου μικροφώνου.
11. Οπτικός σύνδεσμος εξόδου S/PDIF
    Αυτός ο σύνδεσμος παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη δυνατότητα, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει έναν οπτικό ψηφιακό σύνδεσμο εισόδου ήχου.

Διαμορφώσεις υποδοχής ήχου:

Υποδοχή	Ακουστικά/2 καναλιών	4 καναλιών	5.1 καναλιών	7.1 καναλιών
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου	✓	✓	✓	✓
Είσοδος μικροφώνου/Έξοδος πίσω ηχείου		✓	✓	✓
Έξοδος γραμμής μπροστινού πλαισίου/Έξοδος πλευρικού ηχείου				✓
Είσοδος μικροφώνου μπροστινού πλαισίου/Κεντρικό/Έξοδος ηχείου Subwoofer			✓	✓

Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Ενσωματωμένα κουμπιά και LED

Γρήγορα κουμπιά

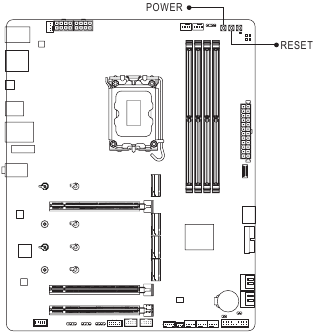

Αυτή η μητρική πλακέτα διαθέτει δύο γρήγορα κουμπιά: κουμπί λειτουργίας και κουμπί επαναφοράς. Το κουμπί λειτουργίας και το κουμπί επαναφοράς επιτρέπουν στους χρήστες να ενεργοποιούν/απενεργοποιούν ή να επαναφέρουν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού.

POWER: Κουμπί λειτουργίας
RESET: Κουμπί επαναφοράς

Το κουμπί επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε εκ νέου το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "RST (MULTIKEY)" για περισσότερες πληροφορίες.

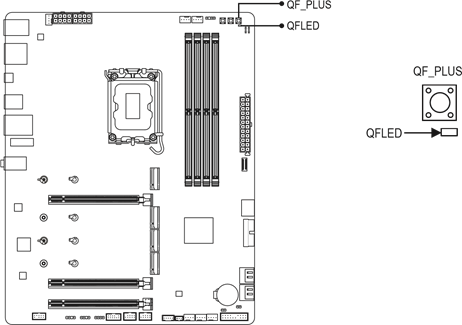

QF_PLUS (Κουμπί Q-Flash Plus)

Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην αποκλειστική θύρα και, στη συνέχεια, μπορείτε πλέον να αναβοσβήνετε το BIOS αυτόματα απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και αναβοσβήματος του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο φλας BIOS.

Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

LED κατάστασης

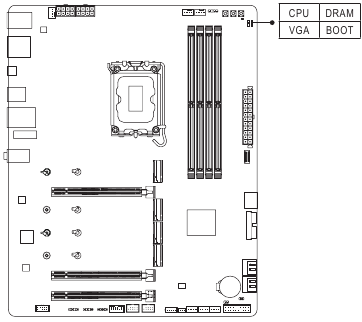

Οι λυχνίες LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν η λυχνία LED CPU/DRAM/VGA είναι αναμμένη, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. εάν η λυχνία LED BOOT είναι αναμμένη, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.

CPU: LED κατάστασης CPU
DRAM: LED κατάστασης μνήμης
VGA: LED κατάστασης κάρτας γραφικών
BOOT: LED κατάστασης λειτουργικού συστήματος

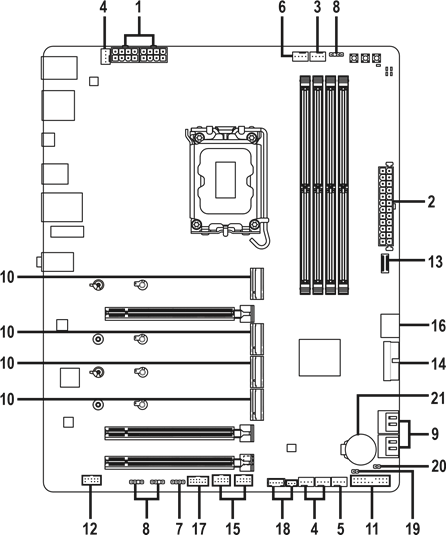

Εσωτερικές Συνδέσεις

1. 12V_2X4_1/12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3

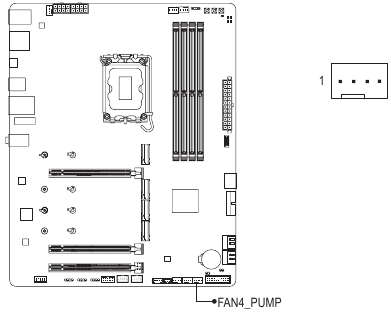

5. FAN4_PUMP

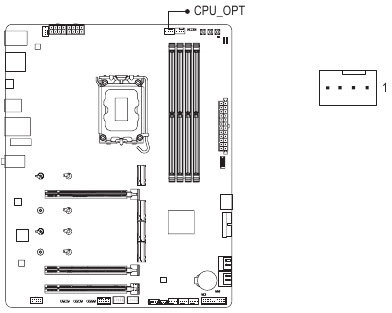

6. CPU_OPT

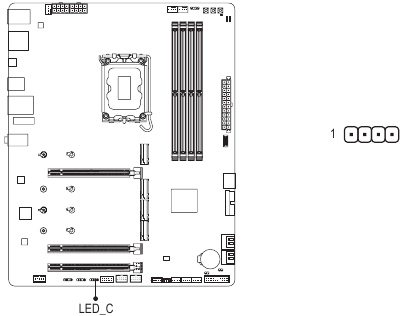

7. LED_C

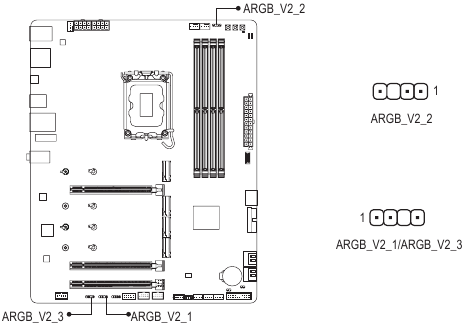

8. ARGB_V2_1/ARGB_V2_2/ARGB_V2_3

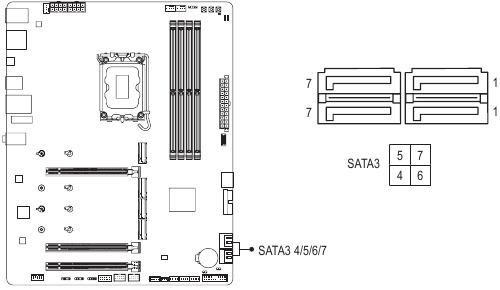

9. SATA3 4/5/6/7

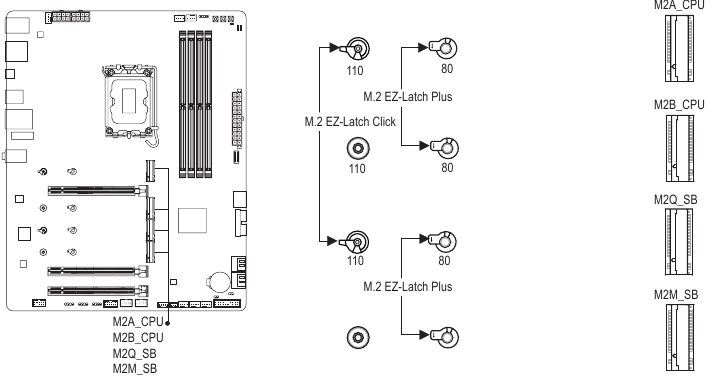

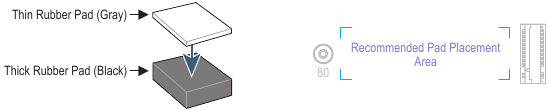

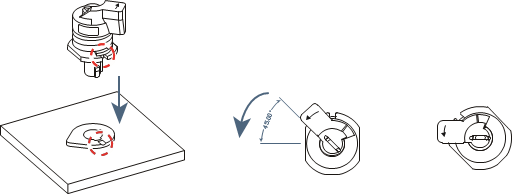

10. M2A_CPU/M2B_CPU/M2Q_SB/M2M_SB

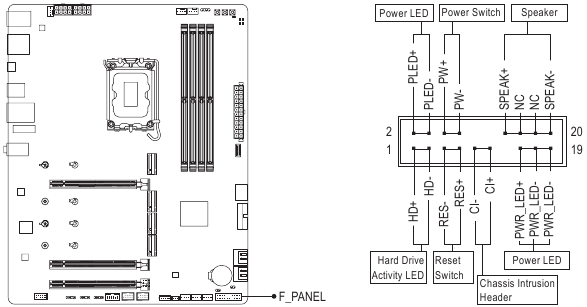

11. F_PANEL

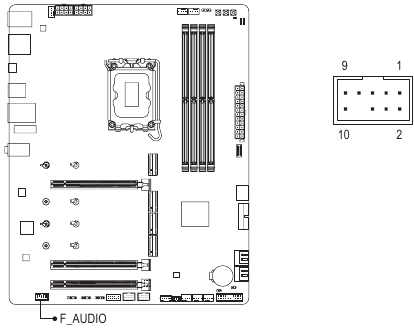

12. F_AUDIO
13. FU3C_10G

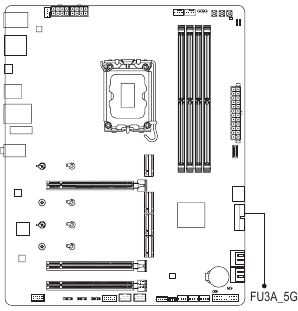

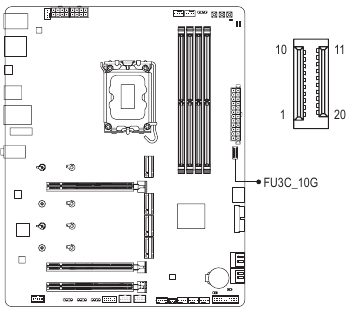

14. FU3A_5G

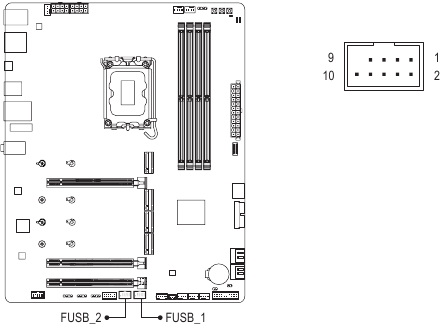

15. FUSB_1/FUSB_2
16. F_HDMI
17. SPI_TPM

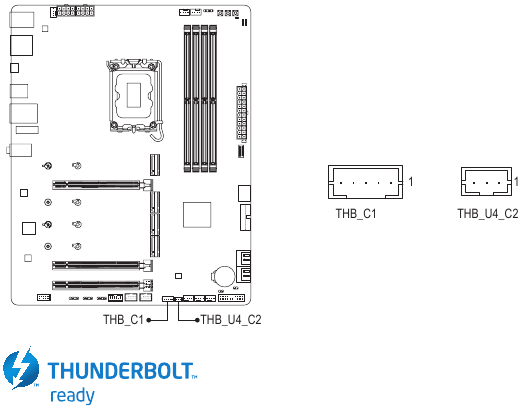

18. THB_C1/THB_U4_C2

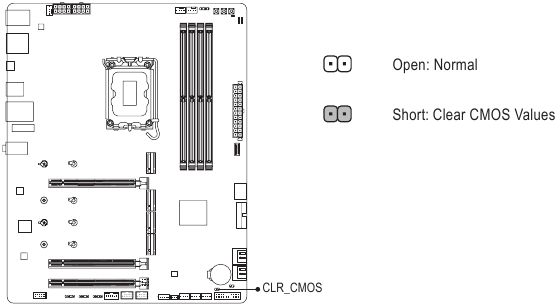

19. CLR_CMOS

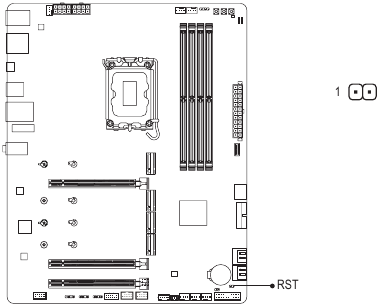

20. RST

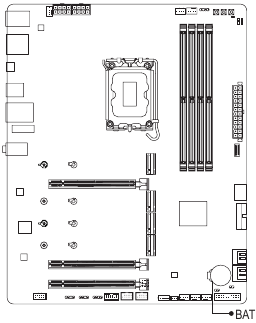

21. BAT

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί καλά στην υποδοχή της μητρικής πλακέτας.

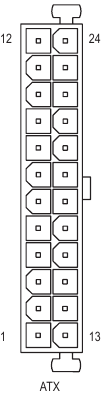

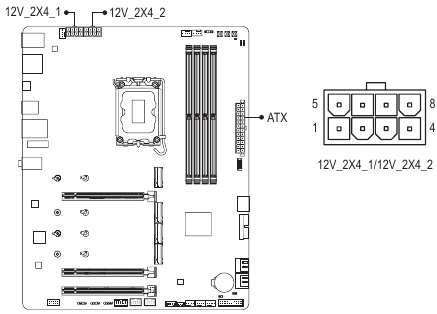

12V_2X4_1/12V_2X4_2/ATX (Υποδοχές τροφοδοσίας 2x4 12V και κύρια υποδοχή τροφοδοσίας 2x12)

Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει έναν αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.

Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιήσετε τις απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ρεύματος (500W ή μεγαλύτερο). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4 ακίδες 12V)
2	GND (Μόνο για 2x4 ακίδες 12V)
3	GND
4	GND
5	+12V (Μόνο για 2x4 ακίδες 12V)
6	+12V (Μόνο για 2x4 ακίδες 12V)
7	+12V
8	+12V

ATX:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (μαλακό On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για 2x12 ακίδες ATX)	23	+5V (Μόνο για 2x12 ακίδες ATX)
12	3.3V (Μόνο για 2x12 ακίδες ATX)	24	GND (Μόνο για 2x12 ακίδες ATX)

CPU_FAN/SYS_FAN1/2/3 (Κεφαλίδες ανεμιστήρα)

Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν έναν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

FAN4_PUMP (Κεφαλίδα αντλίας ανεμιστήρα/ψύξης νερού)

Η κεφαλίδα ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει έναν αλάνθαστο σχεδιασμό εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν έναν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Η κεφαλίδα παρέχει επίσης έλεγχο ταχύτητας για μια αντλία ψύξης νερού. Μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "Smart Fan 6" για περισσότερες πληροφορίες.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποφύγετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να οδηγήσει σε ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

CPU_OPT (Κεφαλίδα αντλίας ανεμιστήρα/ψύξης νερού CPU)

Η κεφαλίδα ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει έναν αλάνθαστο σχεδιασμό εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν έναν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.

Tab.1

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

Tab.2

Υποδοχή	CPU_FAN	SYS_FAN1~3	FAN4_PUMP	CPU_OPT
Μέγιστο ρεύμα	2A	2A	2A	2A
Μέγιστη ισχύς	24W	24W	24W	24W

LED_C (Κεφαλίδα ταινίας RGB LED)

Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής ταινίας 5050 RGB LED (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Αρ. ακροδέκτη	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε την ταινία RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα 1 τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

Για τον τρόπο ενεργοποίησης/απενεργοποίησης των φώτων της ταινίας LED, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 (Κεφαλίδες ταινίας LED Addressable RGB Gen2)

Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας LED Addressable RGB Gen2 5050, με μέγιστη ονομαστική ισχύ 3A (5V) και μέγιστο αριθμό 256 LED.

Αριθμός ακίδας	Ορισμός
1	V (5V)
2	Δεδομένα
3	Καμία ακίδα
4	GND

Συνδέστε την ταινία LED Addressable RGB Gen2 στην κεφαλίδα. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί ¹ στην ακίδα 1 της κεφαλίδας της ταινίας LED addressable. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

• Για να αποφύγετε μη φυσιολογική συμπεριφορά των LED, μην συνδέετε ταυτόχρονα ταινίες LED addressable RGB Gen1 και ταινίες LED addressable RGB Gen2 στην ίδια κεφαλίδα.
• Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, βεβαιωθείτε ότι έχετε απενεργοποιήσει τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

SATA3 4/5/6/7 (Συνδέσεις SATA 6Gb/s)

Οι συνδέσεις SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεση SATA υποστηρίζει μία μόνο συσκευή SATA. Το Chipset Intel^® υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Μεταβείτε στη σελίδα "Διαμόρφωση ενός συνόλου RAID" του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Αριθμός ακίδας	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε τη δυνατότητα hot-plugging για τις θύρες SATA, μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE και αναζητήστε το στοιχείο "SATA Configuration" για περισσότερες πληροφορίες.

M2A_CPU/M2B_CPU/M2Q_SB/M2M_SB (Συνδέσεις M.2 Socket 3)

Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Βεβαιωθείτε ότι έχετε επαληθεύσει ποιος τύπος M.2 SSD υποστηρίζεται από την υποδοχή M.2 που θέλετε να χρησιμοποιήσετε. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Διαμόρφωση ενός συνόλου RAID" του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

• Εγκατάσταση της ελαστικής βάσης M.2:
  1. Όταν χρησιμοποιείτε ένα M.2 SSD διπλής όψης, συνδέστε την παχιά ελαστική βάση στην προτεινόμενη περιοχή τοποθέτησης όπως φαίνεται παρακάτω.
  2. Όταν χρησιμοποιείτε ένα M.2 SSD μονής όψης, κολλήστε πρώτα τη λεπτή ελαστική βάση στην παχιά ελαστική βάση και, στη συνέχεια, συνδέστε τις στην προτεινόμενη περιοχή τοποθέτησης όπως φαίνεται παρακάτω.


Αποφύγετε την επαφή με τυχόν τσιπ ή εξαρτήματα IC στη μητρική πλακέτα κατά την προσάρτηση των ελαστικών βάσεων.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

• M2A_CPU/M2Q_SB:
  Βήμα 1: Περιστρέψτε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και αφαιρέστε την ψύκτρα της μητρικής πλακέτας.
  Εάν θέλετε να εγκαταστήσετε ένα M.2 SSD στην οπή 110 mm, αφαιρέστε πρώτα το κλιπ EZ-Latch Plus από την οπή 80 mm.
  Βήμα 2: Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία. Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και βεβαιωθείτε ότι το M.2 SSD είναι ασφαλισμένο από το κλιπ.
  Βήμα 3: Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, τέλος, περιστρέψτε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και, στη συνέχεια, εγκαταστήστε ξανά την ψύκτρα στη θέση της.
• M2B_CPU/ M2M_SB:
  Βήμα 1: Περιστρέψτε το κλιπ M.2 EZ-Latch Click στην υποδοχή M2Q_SB δεξιόστροφα και αφαιρέστε την ψύκτρα της μητρικής πλακέτας. Εντοπίστε την κατάλληλη οπή στήριξης για το M.2 SSD που θα εγκατασταθεί και ασφαλίστε πρώτα το κλιπ M.2 EZ-Latch Plus στην οπή.
  Βήμα 2: Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία. Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και βεβαιωθείτε ότι το M.2 SSD είναι ασφαλισμένο από το κλιπ.
  Βήμα 3: Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, τέλος, περιστρέψτε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και, στη συνέχεια, εγκαταστήστε ξανά την ψύκτρα στη θέση της.

* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU	✓	✓	✗
M2B_CPU	✓	✓	✗
M2Q_SB	✓	✓	✗
M2M_SB	✓	✓	✓

• Αφαίρεση και εγκατάσταση του κλιπ M.2 EZ-Latch Plus:

  Αφαίρεση:
  1. Περιστρέψτε το μάνταλο δεξιόστροφα κατά 45 μοίρες μέχρι να ακούσετε ένα "κλικ".
  2. Τραβήξτε το κλιπ M.2 EZ-Latch Plus ευθεία προς τα πάνω κάθετα.


Εγκατάσταση:

1. Ευθυγραμμίστε την εγκοπή στο κλιπ M.2 EZ-Latch Plus με την εγκοπή στη μητρική πλακέτα και εισαγάγετέ το κάθετα προς τα κάτω.
2. Περιστρέψτε το αριστερόστροφα κατά 45 μοίρες μέχρι να ακούσετε ένα "κλικ".

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του M.2 EZ-Latch Click/M.2 EZ-Latch Plus.

Εγκατάσταση M.2 SSD με M.2 EZ-Latch Click: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
Εγκατάσταση/αφαίρεση M.2 SSD με M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/1098/M2-latchplus-simple.html

* Η σχεδίαση της ψύκτρας της μητρικής πλακέτας ενδέχεται να διαφέρει ανάλογα με το μοντέλο.

F_PANEL (Κεφαλίδα μπροστινού πίνακα)

Συνδέστε το διακόπτη λειτουργίας, το διακόπτη επαναφοράς, το ηχείο, το διακόπτη/αισθητήρα εισβολής στο περίβλημα και την ένδειξη κατάστασης συστήματος στο περίβλημα σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (LED λειτουργίας):

Κατάσταση συστήματος	LED
S0	Ενεργοποιημένο
S3/S4/S5	Απενεργοποιημένο

Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή πλευρά του πλαισίου. Το LED είναι αναμμένο όταν το σύστημα λειτουργεί. Το LED είναι σβηστό όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

• PW (Διακόπτης λειτουργίας):
  Συνδέεται στο διακόπτη λειτουργίας στην μπροστινή πλευρά του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας το διακόπτη λειτουργίας (μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE και αναζητήστε το στοιχείο "Soft-Off by PWR-BTTN" για περισσότερες πληροφορίες).
• SPEAK (Ηχείο):
  Συνδέεται στο ηχείο στην μπροστινή πλευρά του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Ένα μόνο σύντομο ηχητικό σήμα θα ακουστεί εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στην μπροστινή πλευρά του πλαισίου. Το LED είναι αναμμένο όταν ο σκληρός δίσκος διαβάζει ή εγγράφει δεδομένα.
• RES (Διακόπτης επαναφοράς):
  Συνδέεται στο διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής "παγώσει" και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Κεφαλίδα εισβολής στο περίβλημα):
  Συνδέεται στο διακόπτη/αισθητήρα εισβολής στο περίβλημα, ο οποίος μπορεί να ανιχνεύσει εάν το κάλυμμα του περιβλήματος έχει αφαιρεθεί. Αυτή η λειτουργία απαιτεί ένα περίβλημα με διακόπτη/αισθητήρα εισβολής στο περίβλημα.
• NC: Καμία σύνδεση.

Η σχεδίαση του μπροστινού πίνακα ενδέχεται να διαφέρει ανάλογα με το περίβλημα. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, LED λειτουργίας, LED δραστηριότητας σκληρού δίσκου, ηχείο και άλλα. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

F_AUDIO (Επικεφαλίδα ήχου μπροστινής πλευράς)

Η επικεφαλίδα ήχου μπροστινής πλευράς υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε την μονάδα ήχου μπροστινής πλευράς του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και θα την καταστρέψει.

Αρ. ακίδας	Ορισμός
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινής πλευράς που διαθέτει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινής πλευράς που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

FU3C_10G (Επικεφαλίδα USB Type-C^®, με υποστήριξη USB 3.2 Gen 2)

Η επικεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 2 και μπορεί να παρέχει μία θύρα USB.

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

FU3A_5G (Επικεφαλίδα USB 3.2 Gen 1)

Η επικεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά της προαιρετικής μπροστινής πλευράς 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

FUSB_1/FUSB_2 (Επικεφαλίδες USB 2.0/1.1)

Οι επικεφαλίδες συμμορφώνονται με την προδιαγραφή USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός
1	Τροφοδοσία (5V)
2	Τροφοδοσία (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

F_HDMI (Θύρα HDMI) ^{(Σημείωση)}

Αυτή η θύρα υποστηρίζει έξοδο οθόνης HDMI, επιτρέποντάς σας να συνδέσετε μια οθόνη μέσα σε μια θήκη υπολογιστή. Μπορεί να υποστηρίξει μια οθόνη με μέγιστη ανάλυση 1920x1080@30 Hz. Η πραγματική υποστηριζόμενη ανάλυση ενδέχεται να διαφέρει ανάλογα με την οθόνη που χρησιμοποιείτε. Για οδηγίες σχετικά με τον τρόπο σύνδεσης μιας οθόνης μέσα στη θήκη του υπολογιστή σας, ανατρέξτε στο εγχειρίδιο χρήστη της οθόνης.

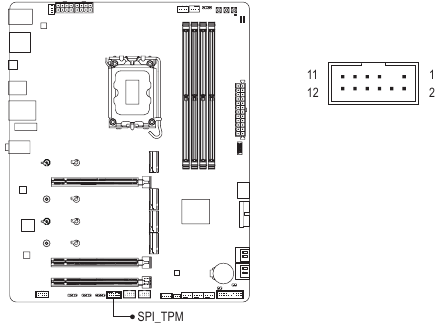

SPI_TPM (Επικεφαλίδα Trusted Platform Module)

Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.

Αρ. ακίδας	Ορισμός
1	Έξοδος δεδομένων
2	Τροφοδοσία (3,3V)
3	No Pin
4	NC
5	Είσοδος δεδομένων
6	CLK
7	Επιλογή τσιπ
8	GND
9	IRQ
10	NC
11	NC
12	RST

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

THB_C1/THB_U4_C2 (Συνδετήρες πρόσθετης κάρτας Thunderbolt^™ 5)

Οι συνδετήρες χρησιμοποιούνται για τη σύνδεση σε μια πρόσθετη κάρτα GIGABYTE Thunderbolt^™ 5.

Υποστηρίζει μια πρόσθετη κάρτα Thunderbolt ™.

CLR_CMOS (βραχυκυκλωτήρας εκκαθάρισης CMOS)

Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να εκκαθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να εκκαθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους δύο ακροδέκτες για μερικά δευτερόλεπτα.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν την εκκαθάριση
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

RST (βραχυκυκλωτήρας επαναφοράς)

Ο βραχυκυκλωτήρας επαναφοράς μπορεί να συνδεθεί στον διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.

Αριθμός ακροδέκτη	Ορισμός
1	Επαναφορά
2	GND

Ο βραχυκυκλωτήρας επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε ξανά το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "RST (MULTIKEY)" για περισσότερες πληροφορίες.

BAT (Μπαταρία)

Η μπαταρία παρέχει ρεύμα για να διατηρήσει τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο ή οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.

Μπορείτε να εκκαθαρίσετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε απαλά την μπαταρία από την υποδοχή της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της υποδοχής της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση παραμέτρων συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στο χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες δυνατότητες του συστήματος.

Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το Q-Flash Plus.

• Το Q-Flash επιτρέπει στο χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το Q-Flash Plus σας επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην αποκλειστική θύρα και, στη συνέχεια, μπορείτε να αναβαθμίσετε αυτόματα το BIOS απλώς πατώντας το κουμπί Q-Flash Plus.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE και αναζητήστε "BIOS Update Utilities".

• Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε αναβάθμιση του BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές της μπαταρίας/βραχυκυκλωτήρα εκκαθάρισης CMOS ή μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE και αναζητήστε "Load Optimized Defaults" για τον τρόπο διαγραφής των τιμών CMOS.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.
https://www.gigabyte.com/WebPage/1091/intel800-bios.html

Οθόνη εκκίνησης:

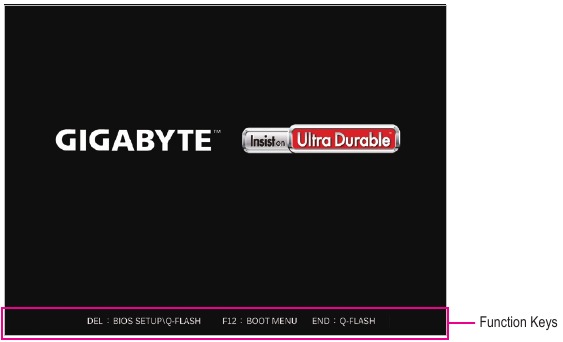

Η παρακάτω οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.

Πλήκτρα λειτουργιών:
<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: ΜΕΝΟΥ ΕΚΚΙΝΗΣΗΣ
Το μενού εκκίνησης σάς επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο μενού εκκίνησης, χρησιμοποιήστε το πλήκτρο επάνω βέλους <↑> ή το πλήκτρο κάτω βέλους <↓> για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα εκκινήσει αμέσως από τη συσκευή.

Σημείωση: Η ρύθμιση στο μενού εκκίνησης ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειαστεί να εισέλθετε πρώτα στο BIOS Setup.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Για να εγκαταστήσετε ένα λειτουργικό σύστημα σε έναν τόμο RAID, πρέπει πρώτα να εγκαταστήσετε το πρόγραμμα οδήγησης Intel^® RST VMD Controller κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος. Ανατρέξτε στα παρακάτω βήματα:

Βήμα 1:
Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο προγράμματος οδήγησης Intel SATA Preinstall στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB.

Βήμα 2:

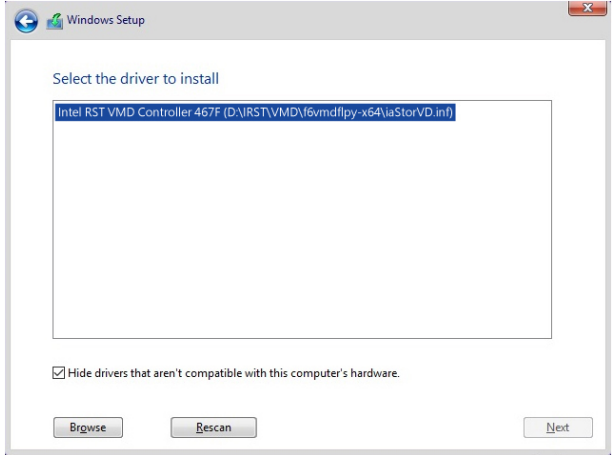

Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).

Βήμα 3:
Τοποθετήστε τη μονάδα USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Όταν εμφανιστεί μια οθόνη όπως φαίνεται παρακάτω, επιλέξτε Intel RST VMD Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης και να συνεχίσετε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

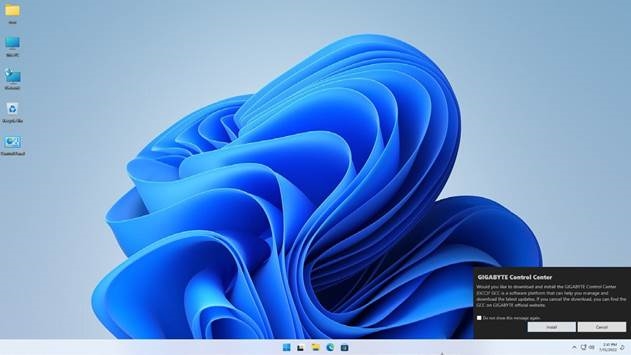

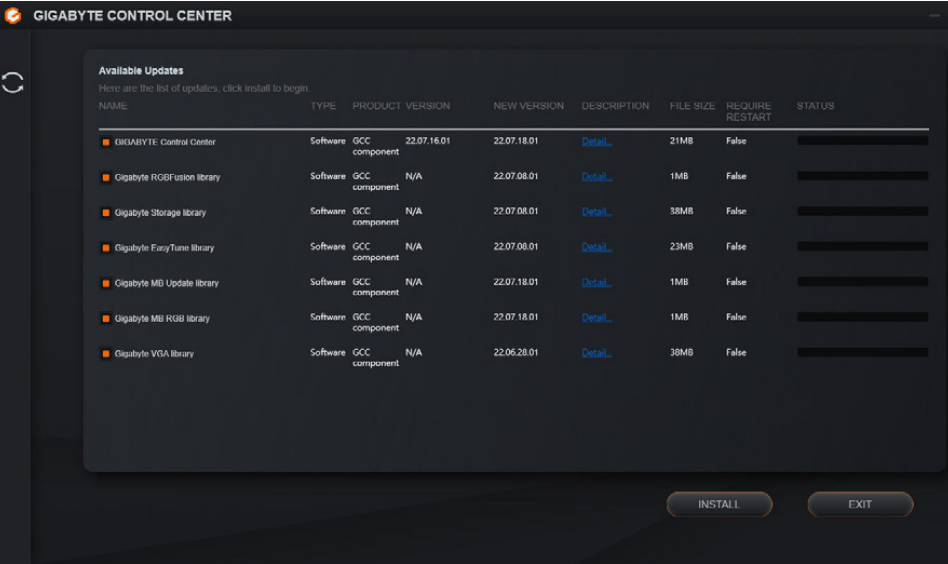

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του GIGABYTE Control Center (GCC). Κάντε κλικ στο Install (Εγκατάσταση) για να προχωρήσετε στην εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Settings\IO Ports\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader έχει οριστεί σε Enabled (Ενεργοποιημένο).)

Όταν εμφανιστεί το παράθυρο διαλόγου EULA (Άδεια χρήσης τελικού χρήστη), πατήστε <Accept> για να εγκαταστήσετε το GIGABYTE Control Center (GCC). Στην οθόνη GIGABYTE CONTROL CENTER, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
https://www.gigabyte.com/WebPage/1089/intel800-app.html

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.
https://www.gigabyte.com/WebPage/351/faq.html

Διαμόρφωση ενός συνόλου RAID

Επίπεδα RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Ελάχιστος Αριθμός σκληρών δίσκων	≥2	2	≥3	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων -1) * Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:
Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε μια συστοιχία RAID.

• Σκληροί δίσκοι SATA ή SSD. Για να διασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιείτε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Μια μονάδα USB.

Δεν είναι δυνατή η χρήση ενός M.2 PCIe SSD για τη δημιουργία ενός συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
https://www.gigabyte.com/WebPage/1090/intel800-raid.html

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.

Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ.: +886-2-8912-4000,
ΦΑΞ: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com

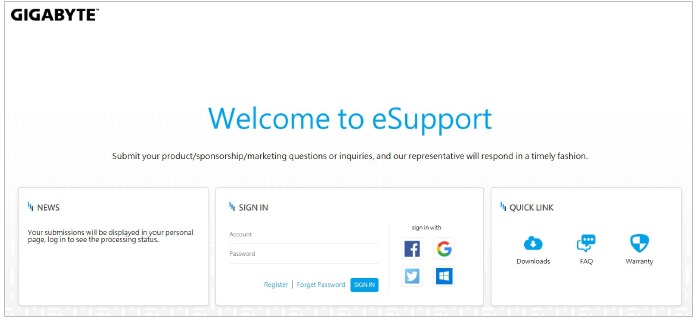

GIGABYTE eSupport

Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση: https://esupport.gigabyte.com
Για πληροφορίες σχετικά με το προϊόν, ανατρέξτε στον ιστότοπό μας στη διεύθυνση: https://www.gigabyte.com

Αναφορές

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• Remove PCIE
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• GIGABYTE Intel 800 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE Intel 800 Series RAID Manual
• GIGABYTE - eSupport
• GIGABYTE Global

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Gigabyte Z890 GAMING X WIFI7

Διαθέσιμες γλώσσες
