Εγχειρίδιο Toro Power Curve 1800, 38381

www.Toro.com;

Εάν, αφού διαβάσετε προσεκτικά αυτό το εγχειρίδιο, εξακολουθείτε να έχετε ερωτήσεις ή προβλήματα, καλέστε χωρίς χρέωση στο 1-800-808-2963 (ΗΠΑ) ή στο 1-800-808-3072 (Καναδάς) προτού επιστρέψετε αυτό το προϊόν.

Εκπαίδευση

• Διαβάστε, κατανοήστε και ακολουθήστε όλες τις οδηγίες στη συσκευή και στα εγχειρίδια πριν χρησιμοποιήσετε αυτή τη συσκευή. Εξοικειωθείτε πλήρως με όλα τα χειριστήρια και τη σωστή χρήση της συσκευής. Μάθετε πώς να σταματήσετε τη συσκευή και να απενεργοποιήσετε γρήγορα τα χειριστήρια.
• Ποτέ μην επιτρέπετε σε παιδιά να χειρίζονται τη συσκευή. Μην επιτρέπετε ποτέ σε ενήλικες να χειρίζονται τη συσκευή χωρίς κατάλληλη εκπαίδευση.
• Κρατήστε την περιοχή λειτουργίας καθαρή από όλους τους ανθρώπους, ιδιαίτερα τα μικρά παιδιά.
• Να είστε προσεκτικοί για να αποφύγετε να γλιστρήσετε ή να πέσετε.

Προετοιμασία

• Ελέγξτε διεξοδικά την περιοχή όπου πρόκειται να χρησιμοποιηθεί η συσκευή και αφαιρέστε όλα τα πατάκια, τα έλκηθρα, τις σανίδες, τα καλώδια και άλλα ξένα αντικείμενα.
• Μη χρησιμοποιείτε τη συσκευή χωρίς να φοράτε επαρκή χειμερινά ενδύματα. Αποφύγετε τα φαρδιά ρούχα που μπορεί να πιαστούν σε κινούμενα μέρη. Φοράτε υποδήματα που θα βελτιώσουν το πάτημα σε ολισθηρές επιφάνειες.
• Μην επιχειρήσετε να καθαρίσετε το χιόνι από μια επιφάνεια με χαλίκι ή θρυμματισμένα βράχια. Αυτή η συσκευή προορίζεται για χρήση μόνο σε ασφαλτοστρωμένες επιφάνειες.
• Μην επιχειρήσετε ποτέ να κάνετε ρυθμίσεις ενώ ο κινητήρας λειτουργεί (εκτός εάν συνιστάται συγκεκριμένα από τον κατασκευαστή).
• Να φοράτε πάντα γυαλιά ασφαλείας ή προστατευτικά ματιών κατά τη λειτουργία ή κατά την εκτέλεση μιας ρύθμισης ή επισκευής για να προστατεύετε τα μάτια από ξένα αντικείμενα που μπορεί να εκτοξευθούν από τη συσκευή.

Λειτουργία

• Μην βάζετε τα χέρια ή τα πόδια κοντά ή κάτω από περιστρεφόμενα μέρη. Κρατήστε καθαρό το άνοιγμα εκκένωσης ανά πάσα στιγμή.
• Να είστε εξαιρετικά προσεκτικοί όταν λειτουργείτε ή διασχίζετε διαδρόμους, πεζοδρόμια ή δρόμους με χαλίκι. Να είστε σε εγρήγορση για κρυμμένους κινδύνους ή κυκλοφορία.
• Αφού χτυπήσετε ένα ξένο αντικείμενο, σταματήστε τον κινητήρα, αποσυνδέστε το καλώδιο προέκτασης, αφαιρέστε το κουμπί ασφάλισης (κλειδί) και ελέγξτε διεξοδικά τη συσκευή για τυχόν ζημιές. Επισκευάστε τυχόν ζημιές πριν ξεκινήσετε και χρησιμοποιήσετε τη συσκευή.
• Εάν η συσκευή αρχίσει να δονείται αφύσικα, σταματήστε τον κινητήρα και ελέγξτε αμέσως για την αιτία. Η δόνηση είναι γενικά μια προειδοποίηση για πρόβλημα.
• Σταματήστε τον κινητήρα, αφαιρέστε το κουμπί ασφάλισης (κλειδί) και αποσυνδέστε τη συσκευή κάθε φορά που φεύγετε από τη θέση λειτουργίας, πριν ξεβουλώσετε το περίβλημα της λεπίδας του ρότορα ή τον αγωγό εκκένωσης και όταν κάνετε οποιεσδήποτε επισκευές, ρυθμίσεις ή επιθεωρήσεις.
• Κατά τον καθαρισμό, την επισκευή ή την επιθεώρηση της συσκευής, σταματήστε τον κινητήρα, αφαιρέστε το κουμπί ασφάλισης (κλειδί), αποσυνδέστε τη συσκευή και βεβαιωθείτε ότι οι λεπίδες του ρότορα και όλα τα κινούμενα μέρη έχουν σταματήσει.
• Να είστε εξαιρετικά προσεκτικοί όταν λειτουργείτε σε πλαγιές.
• Μη χρησιμοποιείτε ποτέ τη συσκευή χωρίς τα κατάλληλα προστατευτικά και άλλες συσκευές προστασίας ασφαλείας στη θέση τους και σε λειτουργία.
• Μην κατευθύνετε ποτέ την εκκένωση προς ανθρώπους ή περιοχές όπου μπορεί να προκληθεί υλική ζημιά. Κρατήστε τα παιδιά και τους άλλους μακριά.
• Μην υπερφορτώνετε τη χωρητικότητα της συσκευής προσπαθώντας να καθαρίσετε το χιόνι με υπερβολικά γρήγορο ρυθμό.
• Κοιτάξτε πίσω και προσέξτε όταν κάνετε όπισθεν με τη συσκευή.
• Μη χρησιμοποιείτε ποτέ τη συσκευή χωρίς καλή ορατότητα ή φως. Να είστε πάντα σίγουροι για το πάτημά σας και να κρατάτε σταθερά τη λαβή. Περπατήστε. ποτέ μην τρέχετε.

Εκκαθάριση ενός φραγμένου αγωγού εκκένωσης

Η επαφή των χεριών με τις περιστρεφόμενες λεπίδες του ρότορα μέσα στον αγωγό εκκένωσης είναι η πιο κοινή αιτία τραυματισμού που σχετίζεται με τα μηχανήματα εκχιονισμού. Μην χρησιμοποιείτε ποτέ το χέρι σας για να καθαρίσετε τον αγωγό εκκένωσης.

Για να καθαρίσετε τον αγωγό:

• Σβήστε τον κινητήρα, αφαιρέστε το κουμπί ασφάλισης (κλειδί) και αποσυνδέστε το καλώδιο προέκτασης από το μηχάνημα!
• Περιμένετε 10 δευτερόλεπτα για να βεβαιωθείτε ότι οι λεπίδες του ρότορα έχουν σταματήσει να περιστρέφονται.
• Να χρησιμοποιείτε πάντα ένα εργαλείο καθαρισμού και όχι τα χέρια σας.

Συντήρηση και αποθήκευση

• Ελέγχετε όλα τα στηρίγματα σε συχνά διαστήματα για σωστή στεγανότητα, ώστε να διασφαλίσετε ότι η συσκευή είναι σε ασφαλή κατάσταση λειτουργίας.
• Ανατρέχετε πάντα στοΕγχειρίδιο χειριστή για σημαντικές λεπτομέρειες εάν η συσκευή πρόκειται να αποθηκευτεί για μεγάλο χρονικό διάστημα.
• Συντηρείτε ή αντικαθιστάτε τις ετικέτες ασφαλείας και οδηγιών όπως απαιτείται.
• Θέστε σε λειτουργία τη συσκευή για λίγα λεπτά μετά την εκτίναξη του χιονιού για να αποτρέψετε το πάγωμα των λεπίδων του ρότορα.

ΑΠΟΘΗΚΕΥΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ
Αυτοκόλλητα ασφαλείας και οδηγιών
Τα αυτοκόλλητα ασφαλείας και οι οδηγίες είναι εύκολα ορατά στον χειριστή και βρίσκονται κοντά σε οποιαδήποτε περιοχή πιθανού κινδύνου. Αντικαταστήστε οποιοδήποτε αυτοκόλλητο είναι κατεστραμμένο ή λείπει.

1. Διαβάστε το Εγχειρίδιο χειριστή.

2. Κίνδυνος εκτόξευσης αντικειμένου—κρατήστε τους παρευρισκομένους μακριά.

3. Κίνδυνος κοπής/ακρωτηριασμού χεριού, πτερυγίου. κίνδυνος κοπής/ακρωτηριασμού ποδιού, τρυπανιού—μείνετε μακριά από κινούμενα μέρη. κρατήστε όλα τα προστατευτικά και τις ασπίδες στη θέση τους. αποσυνδέστε το μηχάνημα πριν εκτελέσετε συντήρηση.

1. Διαβάστε τοΕγχειρίδιο χειριστή.
2. Αφαιρέστε το αυτοκόλλητο
3. Προειδοποίηση

1. Κίνδυνοι κοπής/ακρωτηριασμού χεριού ή ποδιού, τρυπανιού—μην τοποθετείτε το χέρι σας στον αγωγό. αφαιρέστε το κουμπί ασφάλισης (κλειδί) και διαβάστε τις οδηγίες πριν από τη συντήρηση ή την εκτέλεση συντήρησης.

1. Πιέστε το κουμπί ασφάλισης και, στη συνέχεια, κρατήστε τη λαβή για να ενεργοποιήσετε την περιστροφή της λεπίδας του ρότορα.

2. Αφήστε τη λαβή για να απενεργοποιήσετε την περιστροφή της λεπίδας του ρότορα.

Εγκατάσταση

Σημείωση: Καθορίστε την αριστερή και τη δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.

Εγκατάσταση της άνω λαβής

1. Αφαιρέστε τα κουμπιά της λαβής, τα οβάλ μπουλόνια και τις καμπύλες ροδέλες από την κάτω λαβή.
2. Εγκαταστήστε την άνω λαβή στην κάτω λαβή του μηχανήματος με τα κουμπιά της λαβής, τις καμπύλες ροδέλες και τα οβάλ μπουλόνια, όπως φαίνεται στο σχήμα 1.

1. Κουμπί λαβής (2)
2. Καμπύλη ροδέλα (2)
3. Οβάλ μπουλόνι (2)
4. Κάτω λαβή
5. Άνω λαβή

Σημείωση: Βεβαιωθείτε ότι το καλώδιο ρεύματος που είναι συνδεδεμένο στο μηχάνημα δρομολογείται πάνω από την κάτω λαβή και προς το εσωτερικό του συγκροτήματος της λαβής.

3. Σφίξτε σταθερά τα κουμπιά της λαβής με το χέρι.
4. Συνδέστε τον οδηγό καλωδίου στη λαβή (Σχήμα 2).

1. Οδηγός καλωδίου
2. Λαβή
3. Καλώδιο

Εγκατάσταση της ράβδου ελέγχου του αγωγού

1. Τοποθετήστε τον αγωγό εκκένωσης έτσι ώστε να βλέπει προς τα εμπρός.

   Ευθυγραμμίστε το βέλος στον αγωγό εκκένωσης με το βέλος στο περίβλημα (Σχήμα 3).

   1. Αγωγός εκκένωσης
   2. Ευθυγραμμίστε τα βέλη

2. Εισαγάγετε το άκρο της ράβδου ελέγχου του αγωγού μέσω της οπής με το κλειδί στο στήριγμα που είναι συνδεδεμένο στην κορυφή της κάτω λαβής (Σχήμα 4).


1. Οπή με το κλειδί
2. Στήριγμα

3. Αφαιρέστε το αυτοκόλλητο που καλύπτει την οπή με το κλειδί στο πίσω μέρος του περιβλήματος (Σχήμα 5).


1. Αυτοκόλλητο
2. Οπή με το κλειδί

4. Βεβαιωθείτε ότι η λαβή της ράβδου ελέγχου του αγωγού δείχνει προς τα πάνω (Σχήμα 6) και εισαγάγετε τη ράβδο στην οπή με το κλειδί στο πίσω μέρος του περιβλήματος.


1. Λαβή στη ράβδο ελέγχου του αγωγού

5. Σπρώξτε σταθερά τη ράβδο στην οπή με το κλειδί στο πίσω μέρος του περιβλήματος μέχρι να κουμπώσει στη θέση της.
6. Μετακινήστε τη λαβή στη ράβδο ελέγχου του αγωγού για να βεβαιωθείτε ότι κινείται προς την ίδια κατεύθυνση με τον αγωγό (Σχήμα 7).

   Σχήμα 7

Λειτουργία

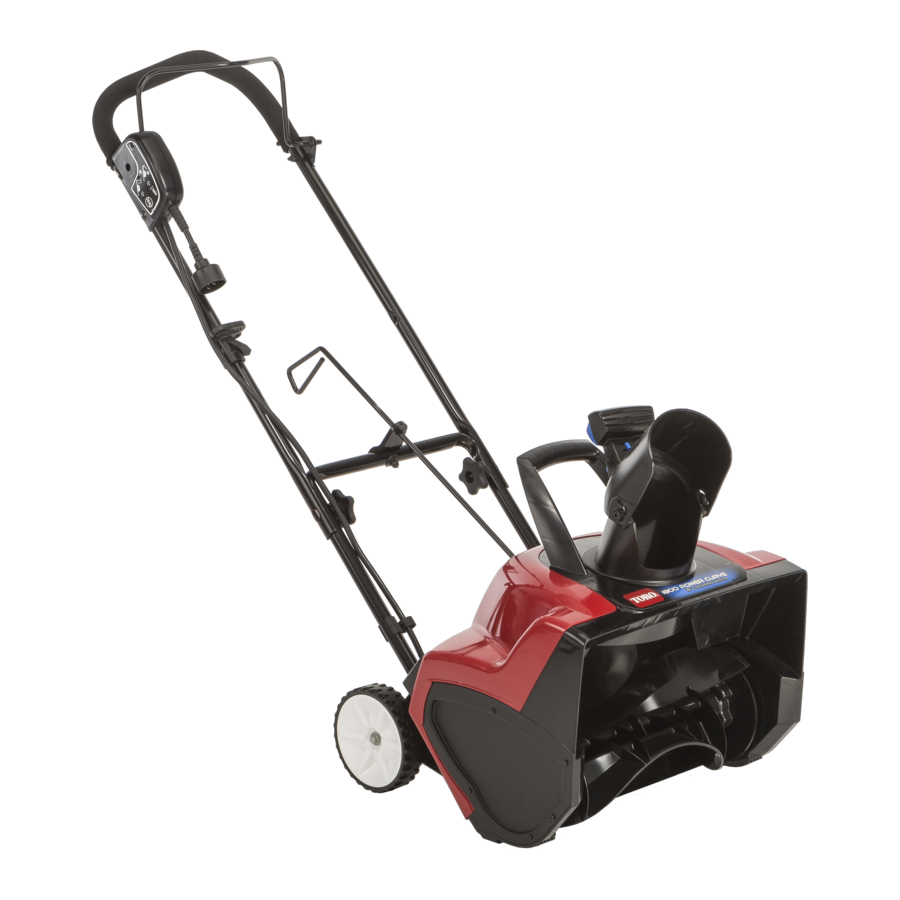

Επισκόπηση προϊόντος

1. Λεπίδες ρότορα	8. Μπάρα ελέγχου ισχύος
2. Κάλυμμα ιμάντα (δεν φαίνεται)	9. Άνω λαβή
3. Εκτροπέας φόρτωσης	10. Καλώδιο
4. Σκανδάλη εκτροπέα φόρτωσης	11. Ράβδος ελέγχου φόρτωσης
5. Λαβή φόρτωσης	12. Πόμολα λαβής
6. Κλείδωμα καλωδίου	13. Σωλήνας εκτόξευσης
7. Κουμπί αλληλοσύνδεσης (κλειδί)

Αυτό το μηχάνημα προορίζεται μόνο για εξωτερική, οικιακή χρήση. Μη το χρησιμοποιείτε σε εσωτερικούς χώρους ή για εμπορικούς ή βιομηχανικούς σκοπούς.

Σύνδεση σε πηγή ρεύματος

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, αυτό το μηχάνημα διαθέτει πολωμένο φις (δηλ., η μία λεπίδα είναι φαρδύτερη από την άλλη). Χρησιμοποιείτε μόνο ένα πολωμένο φις, καλώδιο προέκτασης με πιστοποίηση UL (CSA στον Καναδά) που συνιστάται για εξωτερική χρήση. Ένα πολωμένο φις θα χωρέσει σε ένα πολωμένο καλώδιο μόνο με έναν τρόπο. Εάν το φις δεν χωράει πλήρως στο καλώδιο, αντιστρέψτε το καλώδιο. Εάν εξακολουθεί να μην χωράει, αγοράστε ένα πολωμένο καλώδιο προέκτασης. Εάν έχετε ένα πολωμένο καλώδιο προέκτασης και το φις του καλωδίου προέκτασης δεν χωράει πλήρως στην πρίζα τοίχου, αντιστρέψτε το φις. Εάν εξακολουθεί να μην χωράει, επικοινωνήστε με έναν εξειδικευμένο ηλεκτρολόγο για να εγκαταστήσει την κατάλληλη πρίζα. Μην αλλάξετε με κανέναν τρόπο το μηχάνημα ή το φις του καλωδίου προέκτασης.

Η επαφή με νερό κατά τη λειτουργία του μηχανήματος μπορεί να προκαλέσει ηλεκτροπληξία, προκαλώντας τραυματισμό ή θάνατο.

• Μην χειρίζεστε το φις ή το μηχάνημα με βρεγμένα χέρια ή ενώ στέκεστε μέσα στο νερό.
• Χρησιμοποιείτε μόνο ένα καλώδιο προέκτασης που συνιστάται για εξωτερική χρήση σε ψυχρό καιρό.

Μήκος καλωδίου προέκτασης	Ελάχιστο πάχος καλωδίου (A.W.G.)
7,6 m (25 ft)	14
15,2 m (50 ft)	14
30,5 m (100 ft)	12
45,7 m (150 ft)	10

Σημείωση: Μη χρησιμοποιείτε καλώδιο προέκτασης άνω των 48 μέτρων (150 ποδιών).

Ελέγχετε συχνά το καλώδιο προέκτασης κατά τη χρήση για τρύπες ή ρωγμές στη μόνωση. Μη χρησιμοποιείτε ένα κατεστραμμένο καλώδιο. Μην περνάτε το καλώδιο μέσα από λιμνάζοντα νερά.

Σημείωση: Για να αποτρέψετε την αποσύνδεση του καλωδίου προέκτασης κατά τη λειτουργία, χρησιμοποιήστε το κλείδωμα καλωδίου στην επάνω λαβή πριν το συνδέσετε στο μηχάνημα (Εικόνα 9).

1. Κλείδωμα καλωδίου
2. Καλώδιο προέκτασης

Το ηλεκτρικό καλώδιο μπορεί να υποστεί ζημιά, προκαλώντας ηλεκτροπληξία ή πυρκαγιά.

Επιθεωρήστε διεξοδικά το ηλεκτρικό καλώδιο πριν χρησιμοποιήσετε τη φρέζα χιονιού. Εάν το καλώδιο είναι κατεστραμμένο, μην χρησιμοποιήσετε τη φρέζα χιονιού. Επισκευάστε ή αντικαταστήστε αμέσως το κατεστραμμένο καλώδιο. Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις για βοήθεια.

Εκκίνηση και διακοπή του κινητήρα

1. Για να ξεκινήσετε τον κινητήρα, εισαγάγετε το κουμπί αλληλοσύνδεσης (κλειδί), πατήστε και κρατήστε πατημένο το κουμπί αλληλοσύνδεσης (κλειδί) και πιέστε τη μπάρα ελέγχου ισχύος στη λαβή (Εικόνα 10).

   1. Κουμπί αλληλοσύνδεσης (κλειδί)
   2. Μπάρα ελέγχου ισχύος

Σημείωση: Μπορείτε να απελευθερώσετε το κουμπί αλληλοσύνδεσης (κλειδί) αφού πιέσετε και κρατήσετε πατημένη τη μπάρα ελέγχου ισχύος στη λαβή.

2. Για να σταματήσετε τον κινητήρα, αφήστε τη μπάρα ελέγχου ισχύος.

Σημείωση: Όταν σταματήσετε το μηχάνημα αφού τελειώσετε με την απομάκρυνση του χιονιού, αφαιρέστε επίσης το κουμπί αλληλοσύνδεσης (κλειδί) και αποσυνδέστε το καλώδιο προέκτασης.

Ρύθμιση του σωλήνα εκτόξευσης και του εκτροπέα σωλήνα

Για να ρυθμίσετε το σωλήνα εκτόξευσης, μετακινήστε τη λαβή στη ράβδο ελέγχου του σωλήνα στην κατεύθυνση που θέλετε να κατευθύνετε τη ροή χιονιού (Εικόνα 6 και Εικόνα 7).

Για να ρυθμίσετε τον εκτροπέα σωλήνα (και επομένως το ύψος της ροής χιονιού), πιέστε τη σκανδάλη και σηκώστε ή χαμηλώστε τον εκτροπέα σωλήνα (Εικόνα 11).

1. Σκανδάλη εκτροπέα σωλήνα

Ένα κενό μεταξύ του σωλήνα εκτόξευσης και του εκτροπέα σωλήνα μπορεί να επιτρέψει στο μηχάνημα να εκτοξεύσει χιόνι και αντικείμενα προς την κατεύθυνση του χειριστή. Τα εκτοξευόμενα αντικείμενα μπορεί να προκαλέσουν σοβαρό προσωπικό τραυματισμό.

• Μην σπρώχνετε τον εκτροπέα σωλήνα πολύ προς τα εμπρός, έτσι ώστε να εμφανιστεί ένα κενό μεταξύ του σωλήνα εκτόξευσης και του εκτροπέα σωλήνα.
• Μην ρυθμίζετε τον εκτροπέα σωλήνα με τη μπάρα ελέγχου ισχύος ενεργοποιημένη. Αφήστε τη μπάρα ελέγχου ισχύος πριν ρυθμίσετε τον εκτροπέα σωλήνα.

Συμβουλές λειτουργίας

Εάν το μηχάνημα χτυπήσει σε ένα αντικείμενο κατά τη λειτουργία, το αντικείμενο θα μπορούσε να εκτοξευθεί σε εσάς ή σε παρευρισκόμενους, με αποτέλεσμα σοβαρό προσωπικό τραυματισμό.

Διατηρήστε την περιοχή που πρόκειται να καθαριστεί απαλλαγμένη από όλα τα αντικείμενα που οι λεπίδες του ρότορα μπορούν να σηκώσουν και να εκτοξεύσουν.

• Ελέγξτε την κατάσταση του μηχανήματος πριν το χρησιμοποιήσετε για να βεβαιωθείτε ότι ο ρότορας περιστρέφεται ελεύθερα.
• Να κρατάτε πάντα τα παιδιά και τα κατοικίδια μακριά από την περιοχή λειτουργίας.
• Διατηρήστε την περιοχή που πρόκειται να καθαριστεί απαλλαγμένη από πέτρες, παιχνίδια ή άλλα αντικείμενα που οι λεπίδες του ρότορα μπορούν να εκτοξεύσουν. Τέτοια αντικείμενα θα μπορούσαν να καλυφθούν από χιόνι και να περάσουν απαρατήρητα. Εάν το μηχάνημα χτυπήσει σε ένα αντικείμενο κατά τη λειτουργία, σταματήστε το μηχάνημα, αποσυνδέστε το καλώδιο προέκτασης, αφαιρέστε το εμπόδιο και ελέγξτε το μηχάνημα για ζημιά.
• Ξεκινήστε να αφαιρείτε το χιόνι κοντά στην ηλεκτρική πρίζα και εργαστείτε προς τα έξω. Φυσήξτε εμπρός και πίσω, όχι μακριά και προς την πρίζα.
• Όταν στρίβετε στο τέλος μιας λωρίδας, πατήστε πάνω από το καλώδιο και στρίψτε το μηχάνημα.
• Να επικαλύπτετε πάντα κάθε λωρίδα και να εκτοξεύετε το χιόνι κατάντη όταν είναι δυνατόν.

Όταν χρησιμοποιείτε τη λαβή του σωλήνα εκτόξευσης, μην κατευθύνετε ποτέ το σωλήνα εκτόξευσης χιονιού στον χειριστή ή στους παρευρισκόμενους. Το μηχάνημα μπορεί να εκτοξεύσει αντικείμενα και να προκαλέσει σοβαρό προσωπικό τραυματισμό.

Όταν χρησιμοποιείτε τη λαβή του σωλήνα εκτόξευσης, στρέφετε πάντα το σωλήνα εκτόξευσης στην αντίθετη κατεύθυνση από όπου στέκεστε εσείς ή οι παρευρισκόμενοι.

• Κρατήστε το καλώδιο προέκτασης μακριά από εμπόδια, αιχμηρά αντικείμενα και όλα τα κινούμενα μέρη. Μην τραβάτε απότομα το καλώδιο ή το κακομεταχειρίζεστε με οποιονδήποτε τρόπο. Ελέγχετε συχνά το καλώδιο προέκτασης για ζημιές που μπορεί να οδηγήσουν σε ηλεκτροπληξία. Εάν το καλώδιο προέκτασης είναι κατεστραμμένο, αντικαταστήστε το.
• Σε κρύες και χιονισμένες καιρικές συνθήκες, ορισμένα χειριστήρια και κινούμενα μέρη μπορεί να παγώσουν. Επομένως, εάν οποιοδήποτε χειριστήριο είναι δύσκολο να λειτουργήσει, σταματήστε τον κινητήρα, αποσυνδέστε το καλώδιο προέκτασης και ελέγξτε για παγωμένα μέρη. Μην χρησιμοποιείτε υπερβολική δύναμη όταν προσπαθείτε να χειριστείτε παγωμένα χειριστήρια. Φέρτε το μηχάνημα σε εσωτερικό χώρο για να ξεπαγώσετε τα παγωμένα χειριστήρια πριν το χρησιμοποιήσετε.
• Κατά τη λειτουργία του μηχανήματος, κρατήστε τους τροχούς 2,5 cm (1 ίντσα) μακριά από το οδόστρωμα, ανατρέποντας το μηχάνημα προς τα εμπρός. Αυτό βοηθά στην αποτροπή της συσσώρευσης χιονιού στους τροχούς.
• Αφού καθαρίσετε το χιόνι, αφήστε τον κινητήρα να λειτουργήσει για λίγα λεπτά, ώστε να μην παγώσουν τα κινούμενα μέρη. Στη συνέχεια, σβήστε τον κινητήρα, περιμένετε να σταματήσουν όλα τα κινούμενα μέρη και σκουπίστε τον πάγο και το χιόνι από το μηχάνημα. Περιστρέψτε τη μανιβέλα του σωλήνα αρκετές φορές για να αφαιρέσετε τυχόν χιόνι.

Συντήρηση

Σημείωση: Καθορίστε την αριστερή και τη δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.

Εάν το καλώδιο προέκτασης είναι συνδεδεμένο στην συσκευή, κάποιος θα μπορούσε κατά λάθος να θέσει σε λειτουργία τη συσκευή ενώ εσείς εκτελείτε συντήρηση σε αυτήν, προκαλώντας σοβαρό προσωπικό τραυματισμό.

Αφαιρέστε το κουμπί αλληλοσύνδεσης (κλειδί) και αποσυνδέστε το καλώδιο προέκτασης πριν εκτελέσετε οποιαδήποτε συντήρηση στη συσκευή.

Λίπανση του μηχανήματος

Δεν χρειάζεται να λιπάνετε το μηχάνημα. Όλα τα ρουλεμάν έχουν λιπανθεί στο εργοστάσιο για όλη τη διάρκεια ζωής του μηχανήματος.

Αντικατάσταση του ξέστρου

Το ξέστρο βρίσκεται στο κάτω μέρος του περιβλήματος του ρότορα, όπως φαίνεται στην Εικόνα 12.

1. Ξέστρο

1. Αφαιρέστε τη βίδα από κάθε πλευρική πλάκα που συγκρατεί το ξέστρο (Εικόνα 13) και 2 βίδες από κάτω από το μηχάνημα (Εικόνα 14) που συγκρατούν το ξέστρο στο μηχάνημα.

   1. Βίδα (2)

      1. Βίδες

2. Αφαιρέστε και απορρίψτε το παλιό ξέστρο.
3. Εγκαταστήστε το νέο ξέστρο και στερεώστε το καλά με τις 4 βίδες που αφαιρέσατε προηγουμένως.

Αντικατάσταση του ρότορα

1. Αφαιρέστε τις βίδες που συγκρατούν τη δεξιά πλευρική πλάκα στο πλαίσιο του μηχανήματος (Εικόνα 15).


2. Αφαιρέστε τον πείρο του ρότορα (Εικόνα 16).

   1. Πείρος ρότορα

3. Αφαιρέστε τον παλιό ρότορα.
4. Εγκαταστήστε το νέο ρότορα εισάγοντας το άκρο του ρότορα στο προσαρμοσμένο άκρο στο περίβλημα και περιστρέφοντας τον ρότορα μέχρι να ασφαλίσει στη θέση του (Εικόνα 17).


1. Προσαρμοσμένο άκρο του ρότορα

Σημείωση: Βεβαιωθείτε ότι το παξιμάδι που συγκρατεί τον πείρο του ρότορα παραμένει μέσα στην εσοχή στο δεξιό εσωτερικό τοίχωμα του περιβλήματος.

Σημείωση: Το περίβλημα θα κάμψει όταν εγκαταστήσετε τον ρότορα.

5. Σφίξτε το μπουλόνι στο πλάι του περιβλήματος.
6. Εγκαταστήστε τη δεξιά πλευρική πλάκα με τις βίδες που αφαιρέσατε στο βήμα 1.

Σέρβις

Η Toro έχει σχεδιάσει αυτό το μηχάνημα για να σας προσφέρει χρόνια απροβλημάτιστης χρήσης. Εάν χρειαστεί σέρβις, φέρτε το μηχάνημα σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις Toro που είναι ειδικά εκπαιδευμένος για να επισκευάζει προϊόντα Toro.

Συσκευές με διπλή μόνωση

Σε μια συσκευή με διπλή μόνωση, παρέχονται 2 συστήματα μόνωσης αντί για γείωση. Δεν παρέχεται κανένα μέσο γείωσης σε μια συσκευή με διπλή μόνωση, ούτε θα πρέπει να προστεθεί ένα μέσο για γείωση στη συσκευή. Η συντήρηση μιας συσκευής με διπλή μόνωση απαιτεί ιδιαίτερη προσοχή και γνώση του συστήματος και θα πρέπει να γίνεται μόνο από το εξειδικευμένο προσωπικό σέρβις σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις Toro. Τα ανταλλακτικά για μια συσκευή με διπλή μόνωση πρέπει να είναι πανομοιότυπα με τα μέρη που αντικαθιστούν. Μια συσκευή με διπλή μόνωση φέρει την ένδειξη "Διπλή μόνωση" ή "Διπλή μόνωση". Το σύμβολο (τετράγωνο μέσα σε τετράγωνο) μπορεί επίσης να φέρει την ένδειξη στη συσκευή.

Πληροφορίες προϊόντος

Ένα αυτοκόλλητο με τον αριθμό μοντέλου και τον σειριακό αριθμό βρίσκεται στο περίβλημα. Να αναφέρετε πάντα τους συγκεκριμένους αριθμούς στο αυτοκόλλητο στην αλληλογραφία ή όταν χρειάζεστε ανταλλακτικά.

Αποθήκευση

1. Λειτουργήστε τη συσκευή για λίγα λεπτά και σκουπίστε τυχόν λιωμένο χιόνι στη συσκευή.
2. Αφαιρέστε το κουμπί αλληλοσύνδεσης (κλειδί) και αποσυνδέστε το καλώδιο προέκτασης από τη συσκευή.
3. Εξετάστε διεξοδικά το καλώδιο προέκτασης για σημάδια φθοράς ή ζημιάς. Αντικαταστήστε το εάν είναι φθαρμένο ή κατεστραμμένο.
4. Εξετάστε διεξοδικά τη συσκευή για φθαρμένα, χαλαρά ή κατεστραμμένα μέρη. Για να επισκευάσετε ή να αντικαταστήσετε μέρη, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις για βοήθεια.
5. Αποθηκεύστε το καλώδιο προέκτασης με τη συσκευή.
6. Αποθηκεύστε τη συσκευή σε καθαρό, ξηρό μέρος.

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Κατά τη χρήση μιας ηλεκτρικής συσκευής, θα πρέπει να τηρούνται πάντα βασικές προφυλάξεις, συμπεριλαμβανομένων των εξής:

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ

Για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας ή τραυματισμού, ακολουθήστε αυτές τις οδηγίες ασφαλείας.

Είναι απαραίτητο εσείς ή οποιοσδήποτε άλλος χειριστής της συσκευής να διαβάσετε και να κατανοήσετε το περιεχόμενο αυτού του εγχειριδίου πριν θέσετε σε λειτουργία τη συσκευή. Δώστε ιδιαίτερη προσοχή στο σύμβολο προειδοποίησης ασφαλείας το οποίο σημαίνει ΠΡΟΣΟΧΗ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΚΙΝΔΥΝΟΣ—οδηγίες προσωπικής ασφάλειας. Διαβάστε και κατανοήστε τις οδηγίες, επειδή σχετίζονται με την ασφάλεια. Η μη συμμόρφωση με αυτές τις οδηγίες μπορεί να οδηγήσει σε προσωπικό τραυματισμό, κίνδυνο πυρκαγιάς ή ηλεκτροπληξία.

Διπλή μόνωση—Το καλώδιο ρεύματος και ο διακόπτης που χρησιμοποιούνται σε αυτό το μηχάνημα δεν μπορούν να αντικατασταθούν και ο εξοπλισμός πρέπει να απορριφθεί.

Μη χρησιμοποιείτε τη συσκευή σε επιφάνεια με χαλίκια, εκτός εάν έχει ρυθμιστεί για μια τέτοια επιφάνεια σύμφωνα με το Εγχειρίδιο χειριστή.

Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά—Όλοι οι επισκέπτες πρέπει να κρατούνται σε απόσταση από τον χώρο εργασίας.

Ντυθείτε κατάλληλα—Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Μπορεί να πιαστούν σε κινούμενα μέρη. Φοράτε λαστιχένιες μπότες κατά τη λειτουργία της συσκευής.

Η λειτουργία της συσκευής σε χειροκίνητη θέση είναι μη ασφαλής, εκτός εάν γίνεται σύμφωνα με τις ειδικές οδηγίες για τέτοια χρήση που παρέχονται στο Εγχειρίδιο χειριστή.

Για να αποφύγετε την ηλεκτροπληξία, χρησιμοποιήστε τη συσκευή μόνο με ένα καλώδιο επέκτασης κατάλληλο για εξωτερική χρήση.

Καλώδια επέκτασης—Για να αποφύγετε την αποσύνδεση του καλωδίου της συσκευής και του καλωδίου επέκτασης κατά τη λειτουργία, συνδέστε το καλώδιο επέκτασης στη συσκευή όπως φαίνεται στο Σχήμα 9.

Αποφύγετε την τυχαία εκκίνηση—Μην μεταφέρετε τη συσκευή με το δάχτυλό σας στο διακόπτη. Βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος όταν συνδέετε τη συσκευή.

Εάν το καλώδιο της συσκευής έχει υποστεί ζημιά με οποιονδήποτε τρόπο ενώ είναι συνδεδεμένο, αποσυνδέστε το καλώδιο επέκτασης από την πρίζα και επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις.

Μην κακομεταχειρίζεστε το καλώδιο—Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιό της και μην τραβάτε το καλώδιο επέκτασης για να αποσυνδέσετε τη συσκευή από την πρίζα. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι και αιχμηρές άκρες.

Κρατήστε τα χέρια μακριά από τα κινούμενα μέρη.

Διατηρήστε τις προφυλάξεις στη θέση τους και σε κατάσταση λειτουργίας.

Μην ασκείτε υπερβολική δύναμη στη συσκευή—Θα αποδώσει καλύτερα και με μεγαλύτερη ασφάλεια με τον ρυθμό για τον οποίο έχει σχεδιαστεί.

Μην τεντώνεστε υπερβολικά—Προσέχετε τα βήματά σας και διατηρείτε την ισορροπία σας ανά πάσα στιγμή.

Εάν η συσκευή χτυπήσει ένα ξένο αντικείμενο, ακολουθήστε τα εξής βήματα:

• Αφήστε αμέσως τη μπάρα ελέγχου για να σταματήσετε τη συσκευή.
• Αποσυνδέστε το καλώδιο ρεύματος.
• Ελέγξτε για ζημιές.
• Επισκευάστε τυχόν ζημιές πριν ξεκινήσετε και θέσετε σε λειτουργία τη συσκευή.

Αποσυνδέστε τη συσκευή—Αποσυνδέστε τη συσκευή από την παροχή ρεύματος όταν δεν χρησιμοποιείται, πριν από τη συντήρηση, κατά την αλλαγή εξαρτημάτων κ.λπ.

Αποθηκεύστε μια αδρανή συσκευή σε εσωτερικό χώρο. Όταν η συσκευή δεν χρησιμοποιείται, θα πρέπει να αποθηκεύεται σε εσωτερικό χώρο σε ξηρό, ασφαλές μέρος μακριά από παιδιά.

Συντηρείτε τη συσκευή με προσοχή—Ακολουθήστε τις οδηγίες για την αλλαγή των εξαρτημάτων.

Αυτή η συσκευή πληροί ή υπερβαίνει τις προδιαγραφές B71.3 του American National Standards Institute που ισχύουν κατά τη στιγμή της παραγωγής.

Διαβάστε και κατανοήστε το περιεχόμενο αυτού του εγχειριδίου πριν ξεκινήσετε τον κινητήρα.

Αυτό είναι το σύμβολο προειδοποίησης ασφαλείας. Χρησιμοποιείται για να σας ειδοποιήσει για πιθανούς κινδύνους προσωπικού τραυματισμού. Ακολουθήστε όλα τα μηνύματα ασφαλείας που ακολουθούν αυτό το σύμβολο για να αποφύγετε πιθανό τραυματισμό ή θάνατο.

Η ακατάλληλη χρήση ή συντήρηση αυτής της συσκευής μπορεί να οδηγήσει σε τραυματισμό ή θάνατο. Για να μειώσετε αυτό το ενδεχόμενο, συμμορφωθείτε με τις ακόλουθες οδηγίες ασφαλείας.

Αυτή η συσκευή είναι ικανή να ακρωτηριάσει χέρια και πόδια και να εκτοξεύσει αντικείμενα. Η μη τήρηση των ακόλουθων οδηγιών ασφαλείας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εγγραφείτε στο www.Toro.com.

Η Εταιρεία Toro®
8111 Lyndale Avenue South
Bloomington, MN 55420

Αναφορές

• Γκαζοντάπητες, Εξοπλισμός Γκολφ, Εξοπλισμός Τοπίου, Άρδευση | Toro

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Toro Power Curve 1800, 38381

Διαθέσιμες γλώσσες
