GIGABYTE MODEL X, AMXI9N8A-2171 - Manuale del PC Desktop Gaming

Contenuto della confezione

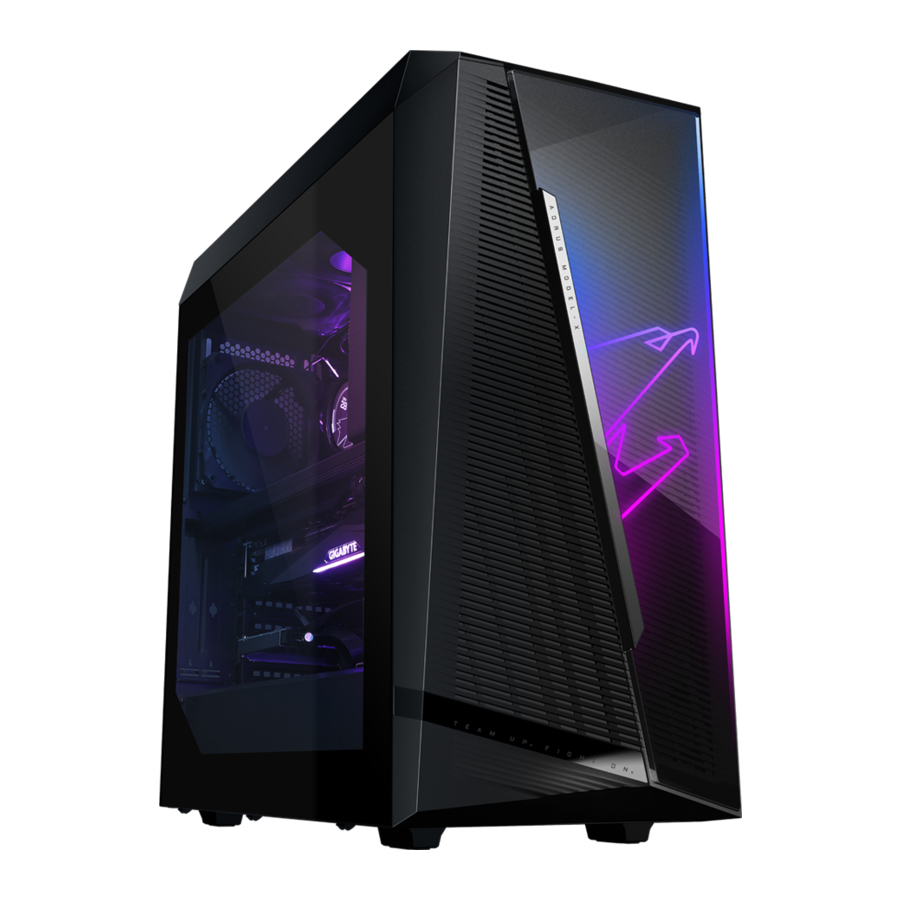

AORUS MODEL X GAMING DESKTOP PC
Guida rapida
Cavo di alimentazione CA
Antenne
Viti per unità da 2,5"
Due cavi Mini-DisplayPort

* Il contenuto della confezione sopra indicato è solo a scopo di riferimento e gli articoli effettivi dipenderanno dalla confezione del prodotto che si ottiene. Il contenuto della confezione è soggetto a modifiche senza preavviso.

Articoli opzionali

Pannello laterale in vetro

Configurazione hardware

Informazioni sulla sicurezza

• Prima di collegare alla presa di corrente, assicurarsi che la tensione nominale del cavo di alimentazione sia compatibile con le specifiche di alimentazione del paese in cui ci si trova.
• La spina del cavo di alimentazione deve essere collegata a una presa di corrente correttamente cablata e messa a terra.
• Assicurarsi che la presa di corrente a cui si collega il cavo di alimentazione sia facilmente accessibile e situata il più vicino possibile all'operatore dell'apparecchiatura. Quando è necessario interrompere l'alimentazione all'apparecchiatura, assicurarsi di scollegare il cavo di alimentazione dalla presa elettrica.
• Non toccare la spina con le mani bagnate, altrimenti si potrebbe facilmente causare una scossa elettrica.
• Proteggere il cavo di alimentazione dall'essere calpestato o schiacciato, in particolare in corrispondenza della spina.
• Per evitare danni ai componenti interni, non posizionare il prodotto su una superficie vibrante.
• Temperatura di esercizio: 5~35°C
• Non posizionare il prodotto vicino a fonti di calore come radiatori elettrici, termosifoni, stufe o altri dispositivi (compresi gli amplificatori) che producono calore.
• I fori o le aperture su questo prodotto sono per la ventilazione per garantire un funzionamento affidabile del prodotto e per proteggerlo dal surriscaldamento. Non coprire o bloccare i fori di ventilazione con oggetti.
•
  Non spingere mai oggetti di alcun tipo all'interno di questo prodotto attraverso le fessure del cabinet in quanto potrebbero toccare punti di tensione pericolosi o cortocircuitare parti che potrebbero provocare un incendio o una scossa elettrica.
• Non versare mai liquidi di alcun tipo sopra o dentro il prodotto.
• Non utilizzare questo prodotto vicino ad acqua, bevande o tutti i tipi di liquidi. Non esporre questo apparecchio a pioggia, liquidi o umidità. In caso contrario, potrebbero verificarsi scosse elettriche o danni.
• Questo prodotto non è impermeabile all'acqua o all'olio.
• Pulire l'apparecchiatura con un panno morbido e asciutto.
• Il produttore specifica che le viti a testa zigrinata normalmente devono essere serrate con un cacciavite, l'uso di viti a testa zigrinata non è considerato compromettente i principi base di sicurezza associati allo Standard di sicurezza.
• Per la sostituzione della batteria della scheda madre, fare riferimento al manuale utente della scheda madre.

Panoramica del sistema

1. Power Button (pulsante di accensione)
   Il pulsante di accensione consente agli utenti di accendere/spegnere il computer.
2. USB 3.2 Gen 1 Port (porta USB 3.2 Gen 1)
   La porta USB 3.2 Gen 1 supporta le specifiche USB 3.2 Gen 1 ed è compatibile con le specifiche USB 2.0. Utilizzare questa porta per i dispositivi USB.
3. USB Type-C Port (porta USB Type-C)
   La porta USB reversibile supporta le specifiche USB 3.2 Gen 2x2 ed è compatibile con le specifiche USB 3.2 Gen 2, USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB.
4. Mic In (ingresso microfono)
   Il jack di ingresso microfono.
5. Line Out (uscita linea)
   Il jack di uscita linea.

1. Q-Flash Plus Button (pulsante Q-Flash Plus) ^(Nota)
   Questo pulsante consente di aggiornare il BIOS quando il connettore di alimentazione è collegato ma il sistema non è acceso.
2. Clear CMOS Button (pulsante Clear CMOS)
   Utilizzare questo pulsante per cancellare i valori CMOS (ad esempio, la configurazione del BIOS) e ripristinare i valori CMOS alle impostazioni predefinite di fabbrica quando necessario.

• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di utilizzare il pulsante clear CMOS.
• Non utilizzare il pulsante clear CMOS quando il sistema è acceso, altrimenti il sistema potrebbe spegnersi e potrebbero verificarsi perdita o danneggiamento dei dati.
• Dopo il riavvio del sistema, accedere al BIOS Setup per caricare le impostazioni predefinite di fabbrica (selezionare Load Optimized Defaults) o configurare manualmente le impostazioni del BIOS (consultare la pagina "BIOS Setup" del sito web di GIGABYTE per maggiori informazioni).

3. SMA Antenna Connectors (2T2R) (connettori antenna SMA (2T2R))
   Utilizzare questo connettore per collegare un'antenna.
   Stringere le antenne ai connettori dell'antenna e quindi puntare correttamente le antenne per una migliore ricezione del segnale.
4. USB 3.2 Gen 1 Port (porta USB 3.2 Gen 1)
   La porta USB 3.2 Gen 1 supporta le specifiche USB 3.2 Gen 1 ed è compatibile con le specifiche USB 2.0. Utilizzare questa porta per i dispositivi USB.
5. USB 3.2 Gen 2 Type-A Port (Red) (porta USB 3.2 Gen 2 Type-A (rossa))
   La porta USB 3.2 Gen 2 supporta le specifiche USB 3.2 Gen 2 ed è compatibile con le specifiche USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB.
6. DisplayPort
   DisplayPort offre immagini e audio digitali di alta qualità, supportando la trasmissione audio bidirezionale. DisplayPort può supportare meccanismi di protezione dei contenuti HDCP 2.3. È possibile utilizzare questa porta per collegare il monitor supportato da DisplayPort. Nota: la tecnologia DisplayPort può supportare una risoluzione massima di 4096x2304@60 Hz, ma le risoluzioni effettivamente supportate dipendono dal monitor utilizzato.
   Dopo aver installato il dispositivo DisplayPort, assicurarsi di impostare il dispositivo di riproduzione audio predefinito su DisplayPort. (Il nome dell'elemento può variare a seconda del sistema operativo.)
7. USB Type-C Port (with USB 3.2 Gen 2 Support) (porta USB Type-C (con supporto USB 3.2 Gen 2))
   La porta USB reversibile supporta le specifiche USB 3.2 Gen 2 ed è compatibile con le specifiche USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB.
8. RJ-45 LAN Port (porta LAN RJ-45)
   La porta LAN Gigabit Ethernet fornisce una connessione Internet con una velocità dati fino a 10 Gbps. Di seguito sono descritti gli stati dei LED della porta LAN.


LED di velocità:
Stato	Descrizione
Verde	Velocità dati di 10 Gbps
Arancione	Velocità dati di 5 Gbps/ 2,5 Gbps/ 1 Gbps/ 100 Mbps
LED di attività:
Stato	Descrizione
Lampeggiante	È in corso la trasmissione o la ricezione di dati
Acceso	Non è in corso la trasmissione o la ricezione di dati

9. USB 3.2 Gen 2 Type-A Port (Q-Flash Plus Port) (porta USB 3.2 Gen 2 Type-A (porta Q-Flash Plus))
   La porta USB 3.2 Gen 2 supporta le specifiche USB 3.2 Gen 2 ed è compatibile con le specifiche USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB. Prima di utilizzare Q-Flash Plus (Nota), assicurarsi di inserire prima l'unità flash USB in questa porta.
10. USB Type-C Port (with USB 3.2 Gen 2x2 Support) (porta USB Type-C (con supporto USB 3.2 Gen 2x2))
    La porta USB reversibile supporta le specifiche USB 3.2 Gen 2x2 ed è compatibile con le specifiche USB 3.2 Gen 2, USB 3.2 Gen 1 e USB 2.0. Utilizzare questa porta per i dispositivi USB.
11. Center/Subwoofer Speaker Out (uscita altoparlante centrale/subwoofer)
    Utilizzare questo jack audio per collegare gli altoparlanti centrale/subwoofer.
12. Rear Speaker Out (uscita altoparlante posteriore)
    Utilizzare questo jack audio per collegare gli altoparlanti posteriori.
13. Optical S/PDIF Out Connector (connettore di uscita ottica S/PDIF)
    Questo connettore fornisce l'uscita audio digitale a un sistema audio esterno che supporta l'audio ottico digitale. Prima di utilizzare questa funzione, assicurarsi che il sistema audio fornisca un connettore di ingresso audio digitale ottico.
14. Line In/Side Speaker Out (ingresso linea/uscita altoparlante laterale)
    Il jack di ingresso linea. Utilizzare questo jack audio per dispositivi di ingresso linea come un'unità ottica, un walkman, ecc.
15. Line Out/Front Speaker Out (uscita linea/uscita altoparlante anteriore)
    Il jack di uscita linea. Questo jack supporta la funzione di amplificazione audio. Per una migliore qualità del suono, si consiglia di collegare le cuffie/l'altoparlante a questo jack (gli effetti effettivi possono variare a seconda del dispositivo utilizzato).
16. Mic In/Side Speaker Out (ingresso microfono/uscita altoparlante laterale)
    Il jack di ingresso microfono.

Configurazioni dei jack audio:
Jack	Cuffie/2 canali	4 canali	5.1 canali	7.1 canali
Center/Subwoofer Speaker Out (uscita altoparlante centrale/subwoofer)
Rear Speaker Out (uscita altoparlante posteriore)
Line In/Side Speaker Out (ingresso linea/uscita altoparlante laterale)
Line Out/Front Speaker Out (uscita linea/uscita altoparlante anteriore)
Mic In (ingresso microfono)

• Se si desidera installare un altoparlante laterale, è necessario riassegnare il jack di ingresso linea o di ingresso microfono a Uscita altoparlante laterale tramite il driver audio.
• Per abilitare o configurare la funzione di amplificazione audio per il jack di uscita linea, accedere all'applicazione Realtek Audio Console.

(Nota) Per abilitare la funzione Q-Flash Plus, fare riferimento al capitolo "Utilizzo di Q-Flash Plus" del manuale.

1. DisplayPort
   Il connettore supporta la versione DisplayPort 1.4a.
2. HDMI Port (porta HDMI)
   Il connettore supporta la versione HDMI 2.1.
3. DisplayPort
   Il connettore supporta la versione DisplayPort 1.4, HDCP 2.2 e HDR. Può supportare una risoluzione massima di 8K (7680x3840)@60 Hz. ^{(Nota 1) (Nota 2)}
4. Thunderbolt 4 Port (porta Thunderbolt 4)
   Le porte Thunderbolt 4 supportano una larghezza di banda fino a 40 Gbps e una risoluzione massima del display di 8K (7680x3840)@60 Hz. La porta 1 supporta le specifiche di alimentazione 5V/3A, 9V/3A, 15V/3A e 19V/5A; La porta 2 supporta le specifiche di alimentazione 5V/3A e 9V/3A. ^{(Nota 1) (Nota 2)}
5. Mini-DisplayPort In Port (porta di ingresso Mini-DisplayPort)
   La mini-DisplayPort consente di utilizzare il cavo Mini-DisplayPort incluso per collegare la scheda grafica alla scheda aggiuntiva GC-MAPLE RIDGE.

(Nota 1) Le risoluzioni effettive supportate dipendono dalla scheda grafica utilizzata.
(Nota 2) A causa delle limitazioni hardware, il connettore DisplayPort, il connettore Thunderbolt 4 1 e il connettore Thunderbolt 4 2 richiedono un segnale in ingresso da dispositivi esterni e supportano fino a due uscite display alla volta.

Iniziare

Questo prodotto è progettato e destinato all'uso esclusivamente in posizione verticale.

Connessione di dispositivi periferici

Collega i tuoi dispositivi periferici come tastiera, mouse, monitor, ecc. al computer desktop.

Connessione Mini-DisplayPort

Segui i passaggi seguenti per utilizzare i cavi Mini-DisplayPort inclusi per collegare la scheda grafica alla scheda aggiuntiva GC- MAPLE RIDGE.

1. Collega un'estremità del cavo mini-DisplayPort al connettore DP IN e l'altra estremità al DisplayPort sulla scheda grafica.

2. Collega il cavo del dispositivo Thunderbolt o del monitor DisplayPort al connettore Thunderbolt 4.


• Quando si collega un monitor DisplayPort, collegare il cavo Mini-DisplayPort al connettore DP IN 1, quindi collegare il cavo del monitor al connettore DisplayPort o al connettore Thunderbolt 4 1.
• Quando si collegano due monitor DisplayPort, collegare uno dei cavi Mini-DisplayPort al connettore DP IN 1 e collegare il cavo del monitor al connettore DisplayPort o al connettore Thunderbolt 4 1. Quindi collegare l'altro cavo Mini-DisplayPort al connettore DP IN 2 e il cavo del monitor al connettore Thunderbolt 4 2.


Collegamento del cavo di alimentazione

Collega il cavo di alimentazione incluso al computer desktop e a una presa di corrente.

Accensione

Premi il pulsante di accensione per accendere il computer desktop.

Configurazione del BIOS

Accesso alla configurazione del BIOS

Per accedere al programma di configurazione del BIOS, premere il tasto <Delete> (Canc) durante il POST all'accensione. Quando l'alimentazione è spenta, la batteria sulla scheda madre fornisce l'alimentazione necessaria al CMOS per conservare i valori di configurazione nel CMOS.

Schermata di avvio

La seguente schermata del logo di avvio apparirà all'avvio del computer.

Tasti funzione

<DEL>: BIOS SETUP\Q-FLASH
Premere il tasto <Delete> (Canc) per accedere alla configurazione del BIOS o per accedere all'utility Q-Flash nella configurazione del BIOS.

<F12>: BOOT MENU (MENU DI AVVIO)
Il menu di avvio (Boot Menu) consente di impostare il primo dispositivo di avvio senza accedere alla configurazione del BIOS. Nel menu di avvio (Boot Menu), utilizzare il tasto freccia su <↑> o il tasto freccia giù <↓> per selezionare il primo dispositivo di avvio, quindi premere <Enter> (Invio) per accettare. Il sistema si avvierà immediatamente dal dispositivo.
Nota: l'impostazione nel menu di avvio (Boot Menu) è efficace solo per una volta. Dopo il riavvio del sistema, l'ordine di avvio del dispositivo sarà comunque basato sulle impostazioni di configurazione del BIOS.

<END>: Q-FLASH
Premere il tasto <End> (Fine) per accedere direttamente all'utility Q-Flash senza dover prima accedere alla configurazione del BIOS.

• Poiché il flashing del BIOS è potenzialmente rischioso, se non si riscontrano problemi utilizzando la versione corrente del BIOS, si consiglia di non effettuare il flashing del BIOS. Per effettuare il flashing del BIOS, farlo con cautela. Un flashing del BIOS inadeguato può causare malfunzionamenti del sistema.
• Si consiglia di non modificare le impostazioni predefinite (a meno che non sia necessario) per evitare instabilità del sistema o altri risultati imprevisti. La modifica inadeguata delle impostazioni può causare il mancato avvio del sistema. In tal caso, provare a cancellare i valori del CMOS e a ripristinare le impostazioni predefinite della scheda. (Fare riferimento alla sezione "Carica impostazioni predefinite ottimizzate" per informazioni su come cancellare i valori del CMOS.)

Impostazione della lingua di visualizzazione del BIOS

Per impostare la lingua di visualizzazione del BIOS, andare al menu System Info (Informazioni di sistema). L'impostazione BIOS Language (Lingua del BIOS) consente di selezionare la lingua predefinita utilizzata dal BIOS.

Impostazione della password di amministratore/utente

Andare al menu Boot (Avvio) per impostare la password di amministratore o la password utente per il computer desktop.

• Administrator Password (Password amministratore)
  Consente di configurare una password di amministratore. Premere <Enter> (Invio) su questa voce, digitare la password, quindi premere <Enter> (Invio). Verrà richiesto di confermare la password. Digitare nuovamente la password e premere <Enter> (Invio). È necessario immettere la password di amministratore (o la password utente) all'avvio del sistema e quando si accede alla configurazione del BIOS. A differenza della password utente, la password di amministratore consente di apportare modifiche a tutte le impostazioni del BIOS.
• User Password (Password utente)
  Consente di configurare una password utente. Premere <Enter> (Invio) su questa voce, digitare la password, quindi premere <Enter> (Invio). Verrà richiesto di confermare la password. Digitare nuovamente la password e premere <Enter> (Invio). È necessario immettere la password di amministratore (o la password utente) all'avvio del sistema e quando si accede alla configurazione del BIOS. Tuttavia, la password utente consente solo di apportare modifiche a determinate impostazioni del BIOS, ma non a tutte. Per annullare la password, premere <Enter> (Invio) sulla voce della password e, quando viene richiesta la password, immettere prima quella corretta. Quando viene richiesta una nuova password, premere <Enter> (Invio) senza immettere alcuna password. Premere nuovamente <Enter> (Invio) quando viene richiesto di confermare.
  NOTA: prima di impostare la password utente (User Password), assicurarsi di impostare prima la password di amministratore (Administrator Password).

Caricamento delle impostazioni predefinite ottimizzate

Andare al menu Save & Exit (Salva ed esci) per caricare le impostazioni predefinite del BIOS.

• Load Optimized Defaults (Carica impostazioni predefinite ottimizzate)
  Premere <Enter> (Invio) su questa voce e selezionare Sì per caricare le impostazioni predefinite ottimali del BIOS. Le impostazioni predefinite del BIOS aiutano il sistema a funzionare in modo ottimale. Caricare sempre le impostazioni predefinite ottimizzate dopo aver aggiornato il BIOS o dopo aver cancellato i valori del CMOS.


Salvataggio delle impostazioni del BIOS e uscita

• Save & Exit Setup (Salva ed esci dalla configurazione)
  Premere <Enter> (Invio) su questa voce e selezionare Yes (Sì). In questo modo le modifiche vengono salvate nel CMOS e si esce dal programma di configurazione del BIOS. Selezionare No o premere <Esc> per tornare al menu principale della configurazione del BIOS.
• Exit Without Saving (Esci senza salvare)
  Premere <Enter> (Invio) su questa voce e selezionare Yes (Sì). In questo modo si esce dalla configurazione del BIOS senza salvare le modifiche apportate nella configurazione del BIOS nel CMOS. Selezionare No o premere <Esc> per tornare al menu principale della configurazione del BIOS.
• Boot Override (Sovrascrittura avvio)
  Consente di selezionare un dispositivo da avviare immediatamente. Premere <Enter> (Invio) sul dispositivo selezionato e selezionare Sì per confermare. Il sistema si riavvierà automaticamente e si avvierà da quel dispositivo.

Installazione di un'unità da 2,5"

Fare riferimento ai seguenti passaggi per installare un'unità da 2,5":

1. Rimuovere le due viti dal pannello laterale. Quindi estrarre il pannello laterale.

2. Allentare la vite a testa zigrinata dalla staffa dell'unità da 2,5" per estrarre la staffa.
3. Utilizzare le viti in dotazione per fissare l'unità da 2,5" alla staffa.

4. Riposizionare la staffa con l'unità da 2,5" installata nel computer desktop.
   Quindi collegare i cavi dati e di alimentazione del disco rigido all'unità da 2,5".
5. Riposizionare il pannello laterale e fissarlo con le viti precedentemente rimosse.

Installazione di un'unità da 3,5"

Fare riferimento ai seguenti passaggi per installare un'unità da 3,5":

1. Rimuovere le due viti dal pannello laterale. Quindi estrarre il pannello laterale.

2. Premere le linguette della staffa dell'unità da 3,5" su entrambi i lati per estrarre la staffa dal computer desktop.
3. Fissare l'unità da 3,5" nella staffa inserendo i quattro perni sui lati della staffa nei fori di montaggio sui lati dell'unità.

4. Riposizionare la staffa con l'unità da 3,5" installata nel computer desktop. Riposizionare il pannello laterale e fissarlo con le viti precedentemente rimosse.

Pulizia del filtro antipolvere

Si consiglia di pulire regolarmente il filtro antipolvere per garantire un'efficace ventilazione. Fare riferimento ai seguenti passaggi per rimuovere il filtro antipolvere:

1. Estrarre il pannello frontale verso l'esterno dal basso.

2. Rimuovere il pannello frontale nella direzione della freccia come indicato.

3. Pulire il filtro antipolvere.

4. Riposizionare il filtro antipolvere e il pannello frontale.

Utilizzo di Q-Flash Plus

Prima di iniziare

1. Dal sito web di GIGABYTE, scaricare il file di aggiornamento del BIOS compresso più recente che corrisponda al modello del prodotto.
2. Decomprimere il file del BIOS scaricato, salvarlo sull'unità flash USB e rinominarlo in GIGABYTE.bin.
   Nota: l'unità flash USB deve utilizzare il file system FAT32/16 e deve essere un'unità flash USB 2.0.
3. Collegare i cavi di alimentazione al connettore di alimentazione a 12 V (collegare uno dei due se ce ne sono due) e all'alimentazione principale connettore.
4. Accendere l'alimentatore prima di collegare l'unità flash USB alla porta Q-Flash Plus sul pannello posteriore.

Utilizzo di Q-Flash Plus

Premere il pulsante Q-Flash Plus e il sistema cercherà e abbinerà automaticamente il file del BIOS nell'unità flash USB sulla porta Q-Flash Plus. Il pulsante Q-Flash Plus lampeggerà durante il processo di abbinamento e flashing del BIOS. Attendere 6-8 minuti e i LED smetteranno di lampeggiare al termine del flashing del BIOS.

Se si sceglie di aggiornare il BIOS manualmente, assicurarsi innanzitutto che il sistema sia spento (stato di arresto S5).

Avvisi normativi

Dichiarazione di conformità del fornitore
Parte responsabile – Informazioni di contatto negli Stati Uniti: G.B.T. Inc.
Indirizzo: 17358 Railroad street, City Of Industry, CA91748
Tel.: 1-626-854-9338
Informazioni di contatto Internet: https://www.gigabyte.com

Avviso di prossimità a dispositivi esplosivi

Non utilizzare un trasmettitore portatile (come un dispositivo di rete wireless) vicino a detonatori non schermati o in un ambiente esplosivo a meno che il dispositivo non sia stato modificato per essere qualificato per tale uso.

Altri dispositivi wireless
Avvisi di sicurezza per altri dispositivi nella rete wireless: fare riferimento alla documentazione fornita con gli adattatori Ethernet wireless o altri dispositivi nella rete wireless.

Punto di contatto UE:
GIGABYTE TECHNOLOGY Trading GmbH
Am Stadtrand 63, 22047 Amburgo, Germania
Tel: +49-40-25 33 040

Punto di contatto nel Regno Unito:
GBT TECH. CO. LTD
13 Warren Yard, Wolverton Mill, Milton Keynes MK12 5NW, Regno Unito
Tel: +44 (0)1908 322878

Contattaci

GIGA-BYTE TECHNOLOGY CO., LTD.
Indirizzo: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000,
FAX: +886-2-8912-4005
Supporto tecnico e non tecnico (vendite/marketing): https://esupport.gigabyte.com
Indirizzo WEB (inglese): https://www.gigabyte.com
Indirizzo WEB (cinese): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Per inviare una domanda tecnica o non tecnica (vendite/marketing), collegarsi a: https://esupport.gigabyte.com


© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Tutti i diritti riservati.
I marchi citati in questo manuale sono legalmente registrati ai rispettivi proprietari.

Riferimenti

• GIGABYTE Global
• GIGABYTE - eSupport
• GIGABYTE 技嘉科技

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica GIGABYTE MODEL X, AMXI9N8A-2171 - Manuale del PC Desktop Gaming

Lingue disponibili
