GIGABYTE MODEL X, AMXI9N8A-2171 - Руководство пользователя игрового настольного ПК

Комплектация

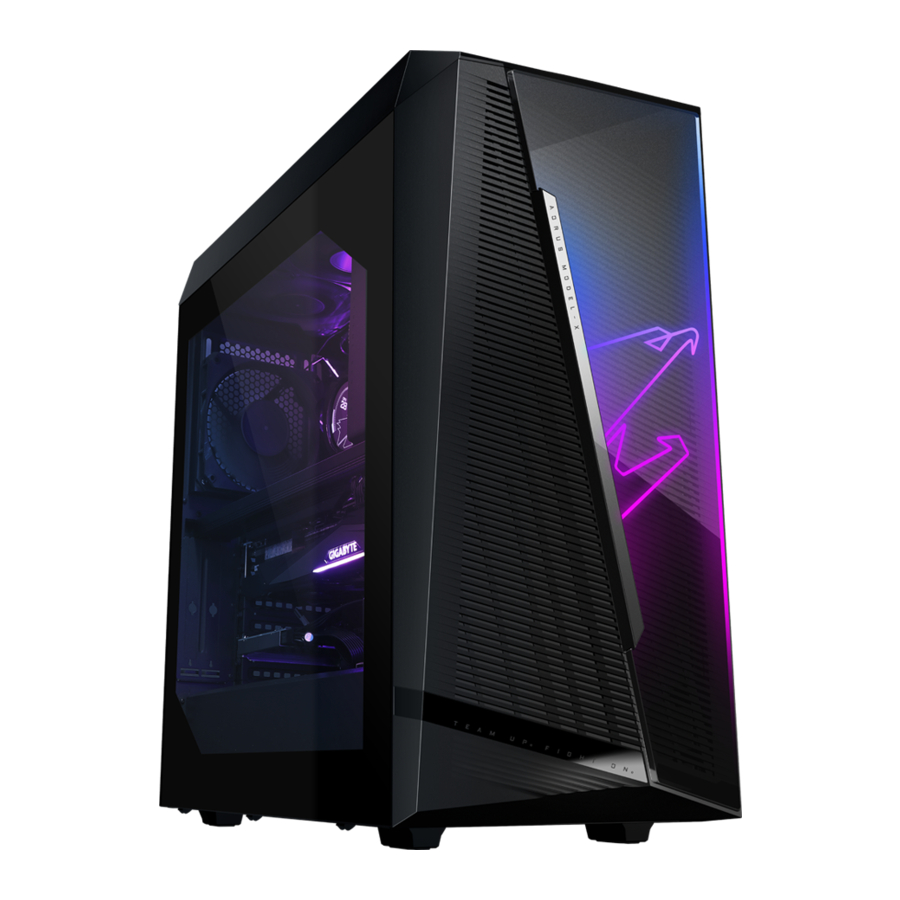

Игровой настольный ПК AORUS MODEL X
Краткое руководство пользователя
Шнур питания переменного тока
Антенны
Винты для 2,5-дюймового диска
Два кабеля Mini-DisplayPort

* Вышеуказанное содержимое коробки приведено только для справки, и фактические элементы зависят от полученной вами упаковки продукта. Содержимое коробки может быть изменено без предварительного уведомления.

Дополнительные элементы

Боковая панель из стекла

Настройка оборудования

Информация по безопасности

• Перед подключением к розетке убедитесь, что номинальное напряжение кабеля питания соответствует спецификации электросети в стране, где вы находитесь.
• Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
• Убедитесь, что розетка, в которую вы включаете шнур питания, легкодоступна и расположена как можно ближе к оператору оборудования. Если вам необходимо отключить питание оборудования, обязательно выньте шнур питания из розетки.
• Не прикасайтесь к вилке мокрыми руками, иначе это может легко привести к поражению электрическим током.
• Следите за тем, чтобы на шнур питания не наступали и не защемляли его, особенно в месте расположения вилки.
• Во избежание повреждения внутренних компонентов не ставьте изделие на вибрирующую поверхность.
• Рабочая температура: 5~35°C
• Не размещайте изделие вблизи источников тепла, таких как электрические радиаторы, обогреватели, печи или другие устройства (включая усилители), выделяющие тепло.
• Отверстия или прорези на этом изделии предназначены для вентиляции, обеспечивающей надежную работу изделия и предохраняющей его от перегрева. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
•
  Никогда не просовывайте какие-либо предметы в этот продукт через щели корпуса, так как они могут коснуться точек опасного напряжения или вызвать короткое замыкание деталей, что может привести к пожару или поражению электрическим током.
• Никогда не проливайте какие-либо жидкости на изделие или внутрь него.
• Не используйте этот продукт рядом с водой, напитками или любыми видами жидкостей. Не подвергайте этот прибор воздействию дождя, жидкости или влаги. Несоблюдение этого правила может привести к поражению электрическим током или повреждению.
• Этот продукт не является водонепроницаемым или маслостойким.
• Очищайте оборудование мягкой сухой тканью.
• Производитель указывает, что винты с накатанной головкой обычно следует затягивать с помощью отвертки, использование винтов с накатанной головкой не считается нарушением основных принципов безопасности, связанных со стандартом безопасности.
• Информацию о замене батареи материнской платы см. в руководстве пользователя материнской платы.

Обзор системы

1. Кнопка питания
   Кнопка питания позволяет пользователям включать/выключать компьютер.
2. Порт USB 3.2 Gen 1
   Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств.
3. Порт USB Type-C
   Реверсивный порт USB поддерживает спецификацию USB 3.2 Gen 2x2 и совместим со спецификациями USB 3.2 Gen 2, USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
4. Вход для микрофона
   Разъем для микрофона.
5. Линейный выход
   Разъем линейного выхода.

1. Кнопка Q-Flash Plus ^{(Примечание)}
   Эта кнопка позволяет обновить BIOS, когда разъем питания подключен, но система не включена.
2. Кнопка Clear CMOS
   Используйте эту кнопку для очистки значений CMOS (например, конфигурации BIOS) и сброса значений CMOS к заводским настройкам, когда это необходимо.

• Всегда выключайте компьютер и отключайте шнур питания от розетки перед использованием кнопки clear CMOS.
• Не используйте кнопку clear CMOS, когда система включена, иначе система может выключиться и может произойти потеря данных или повреждение.
• После перезагрузки системы перейдите в BIOS Setup, чтобы загрузить заводские настройки (выберите Load Optimized Defaults (Загрузить оптимизированные настройки по умолчанию)) или вручную настройте параметры BIOS (перейдите на страницу "BIOS Setup" (Настройка BIOS) веб-сайта GIGABYTE для получения дополнительной информации).

3. Разъемы для SMA-антенн (2T2R)
   Используйте этот разъем для подключения антенны.
   Затяните антенны на разъемах антенн, а затем правильно направьте антенны для лучшего приема сигнала.
4. Порт USB 3.2 Gen 1
   Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств.
5. Порт USB 3.2 Gen 2 Type-A (красный)
   Порт USB 3.2 Gen 2 поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
6. DisplayPort
   DisplayPort обеспечивает высокое качество цифрового изображения и звука, поддерживая двунаправленную передачу звука. DisplayPort может поддерживать механизмы защиты контента HDCP 2.3. Вы можете использовать этот порт для подключения монитора с поддержкой DisplayPort. Примечание: технология DisplayPort может поддерживать максимальное разрешение 4096x2304 при 60 Гц, но фактические поддерживаемые разрешения зависят от используемого монитора.
   После установки устройства DisplayPort обязательно установите устройство воспроизведения звука по умолчанию на DisplayPort. (Название элемента может отличаться в зависимости от вашей операционной системы.)
7. Порт USB Type-C (с поддержкой USB 3.2 Gen 2)
   Реверсивный порт USB поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
8. Порт RJ-45 LAN
   Порт Gigabit Ethernet LAN обеспечивает подключение к Интернету со скоростью передачи данных до 10 Гбит/с. Ниже описаны состояния светодиодов порта LAN.


9. Порт USB 3.2 Gen 2 Type-A (порт Q-Flash Plus)
   Порт USB 3.2 Gen 2 поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств. Перед использованием Q-Flash Plus (Примечание) обязательно вставьте USB-накопитель в этот порт.
10. Порт USB Type-C (с поддержкой USB 3.2 Gen 2x2)
    Реверсивный порт USB поддерживает спецификацию USB 3.2 Gen 2x2 и совместим со спецификациями USB 3.2 Gen 2, USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
11. Выход для центрального/сабвуферного динамика
    Используйте этот аудиоразъем для подключения центрального/сабвуферного динамика.
12. Выход для тылового динамика
    Используйте этот аудиоразъем для подключения тыловых динамиков.
13. Оптический разъем S/PDIF Out
    Этот разъем обеспечивает цифровой аудиовыход на внешнюю аудиосистему, поддерживающую цифровой оптический звук. Перед использованием этой функции убедитесь, что ваша аудиосистема обеспечивает оптический цифровой аудиовход.
14. Линейный вход/выход для бокового динамика
    Разъем линейного входа. Используйте этот аудиоразъем для устройств линейного входа, таких как оптический привод, walkman и т. д.
15. Линейный выход/выход для фронтального динамика
    Разъем линейного выхода. Этот разъем поддерживает функцию усиления звука. Для лучшего качества звука рекомендуется подключать наушники/динамики к этому разъему (фактические эффекты могут отличаться в зависимости от используемого устройства).
16. Вход для микрофона/выход для бокового динамика
    Разъем для микрофона.

Конфигурации аудиоразъемов:
Разъем	Наушники/2-канальный	4-канальный	5.1-канальный	7.1-канальный
Выход для центрального/сабвуферного динамика
Выход для тылового динамика
Линейный вход/выход для бокового динамика
Линейный выход/выход для фронтального динамика
Вход для микрофона

• Если вы хотите установить боковой динамик, вам нужно переназначить линейный вход или вход микрофона на выход бокового динамика через аудиодрайвер.
• Чтобы включить или настроить функцию усиления звука для линейного выхода, пожалуйста, получите доступ к приложению Realtek Audio Console.

(Примечание) Чтобы включить функцию Q-Flash Plus, обратитесь к главе "Использование Q-Flash Plus" руководства.

1. DisplayPort
   Разъем поддерживает версию DisplayPort 1.4a.
2. Порт HDMI
   Разъем поддерживает версию HDMI 2.1.
3. DisplayPort
   Разъем поддерживает DisplayPort версии 1.4, HDCP 2.2 и HDR. Он может поддерживать максимальное разрешение 8K (7680x3840) при 60 Гц. ^{(Примечание 1) (Примечание 2)}
4. Порт Thunderbolt 4
   Порты Thunderbolt 4 поддерживают пропускную способность до 40 Гбит/с и максимальное разрешение дисплея 8K (7680x3840) при 60 Гц. Порт 1 поддерживает спецификацию Power Delivery 5 В/3 А, 9 В/3 А, 15 В/3 А и 19 В/5 А; Порт 2 поддерживает спецификацию Power Delivery 5 В/3 А и 9 В/3 А. ^{(Примечание 1) (Примечание 2)}
5. Входной порт Mini-DisplayPort
   Mini-DisplayPort позволяет использовать прилагаемый кабель Mini-DisplayPort для подключения видеокарты к дополнительной карте GC-MAPLE RIDGE.

(Примечание 1) Фактические поддерживаемые разрешения зависят от используемой видеокарты.
(Примечание 2) Из-за аппаратных ограничений разъем DisplayPort, Thunderbolt 4, разъем 1 и Thunderbolt 4, разъем 2 требуют входного сигнала от внешних устройств и поддерживают до двух выходов дисплея одновременно.

Начало работы

Этот продукт разработан и предназначен для использования только в вертикальном положении.

Подключение периферийных устройств

Подключите свои периферийные устройства, такие как клавиатура, мышь, монитор и т. д., к настольному компьютеру.

Подключение Mini-DisplayPort

Выполните следующие действия, чтобы использовать прилагаемые кабели Mini-DisplayPort для подключения видеокарты к дополнительной карте GC- MAPLE RIDGE.

1. Подключите один конец кабеля mini-DisplayPort к разъему DP IN, а другой конец — к DisplayPort на видеокарте.

2. Подключите кабель устройства Thunderbolt или монитора DisplayPort к разъему Thunderbolt 4.


• При подключении одного монитора DisplayPort подключите кабель Mini-DisplayPort к разъему DP IN 1, затем подключите кабель монитора к разъему DisplayPort или разъему Thunderbolt 4 1.
• При подключении двух мониторов DisplayPort подключите один из кабелей Mini-DisplayPort к разъему DP IN 1 и подключите кабель монитора к разъему DisplayPort или разъему Thunderbolt 4 1. Затем подключите другой кабель Mini-DisplayPort к разъему DP IN 2 и кабель монитора к разъему Thunderbolt 4 2.


Подключение шнура питания

Подключите прилагаемый шнур питания к настольному компьютеру и розетке.

Включение

Нажмите кнопку питания, чтобы включить настольный компьютер.

Настройка BIOS

Вход в настройки BIOS

Чтобы войти в программу настройки BIOS, нажмите клавишу <Delete> во время POST при включении питания. Когда питание выключено, батарея на материнской плате обеспечивает необходимое питание для CMOS, чтобы сохранить значения конфигурации в CMOS.

Начальный экран

При загрузке компьютера появится следующий начальный экран с логотипом.

Функциональные клавиши

<DEL>: BIOS SETUP\Q-FLASH
Нажмите клавишу <Delete>, чтобы войти в BIOS Setup или получить доступ к утилите Q-Flash в BIOS Setup.

<F12>: BOOT MENU
Boot Menu позволяет установить первое загрузочное устройство без входа в BIOS Setup. В Boot Menu используйте клавишу со стрелкой вверх <↑> или клавишу со стрелкой вниз <↓>, чтобы выбрать первое загрузочное устройство, затем нажмите <Enter>, чтобы подтвердить. Система немедленно загрузится с устройства.
Примечание: Настройка в Boot Menu действует только один раз. После перезагрузки системы порядок загрузки устройств по-прежнему будет основываться на настройках BIOS Setup.

<END>: Q-FLASH
Нажмите клавишу <End>, чтобы получить доступ к утилите Q-Flash напрямую, без предварительного входа в BIOS Setup.

• Поскольку прошивка BIOS потенциально рискованна, если вы не сталкиваетесь с проблемами при использовании текущей версии BIOS, рекомендуется не прошивать BIOS. Чтобы прошить BIOS, делайте это с осторожностью. Неправильная прошивка BIOS может привести к неисправности системы.
• Рекомендуется не изменять настройки по умолчанию (если это не требуется), чтобы предотвратить нестабильность системы или другие непредвиденные результаты. Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае попробуйте очистить значения CMOS и сбросить плату к значениям по умолчанию. (Обратитесь к разделу "Загрузка оптимальных значений по умолчанию", чтобы узнать, как очистить значения CMOS.)

Установка языка отображения BIOS

Чтобы установить язык отображения BIOS, перейдите в меню System Info (Информация о системе). Параметр BIOS Language (Язык BIOS) позволяет выбрать язык по умолчанию, используемый BIOS.

Установка пароля администратора/пользователя

Перейдите в меню Boot (Загрузка), чтобы установить пароль администратора или пароль пользователя для вашего настольного компьютера.

• Administrator Password (Пароль администратора)
  Позволяет настроить пароль администратора. Нажмите <Enter> на этом пункте, введите пароль, а затем нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. В отличие от пароля пользователя, пароль администратора позволяет вносить изменения во все настройки BIOS.
• User Password (Пароль пользователя)
  Позволяет настроить пароль пользователя. Нажмите <Enter> на этом пункте, введите пароль, а затем нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. Однако пароль пользователя позволяет вносить изменения только в определенные настройки BIOS, но не во все. Чтобы отменить пароль, нажмите <Enter> на пункте пароля и, когда будет запрошен пароль, сначала введите правильный пароль. Когда будет предложено ввести новый пароль, нажмите <Enter> , не вводя никакого пароля. Нажмите <Enter> еще раз, когда будет предложено подтвердить.
  ПРИМЕЧАНИЕ: Перед установкой пароля пользователя обязательно сначала установите пароль администратора.

Загрузка оптимальных значений по умолчанию

Перейдите в меню Save & Exit (Сохранить и выйти), чтобы загрузить настройки BIOS по умолчанию.

• Load Optimized Defaults (Загрузить оптимальные значения по умолчанию)
  Нажмите <Enter> на этом пункте и выберите Yes (Да), чтобы загрузить оптимальные настройки BIOS по умолчанию. Настройки BIOS по умолчанию помогают системе работать в оптимальном состоянии. Всегда загружайте оптимизированные значения по умолчанию после обновления BIOS или после очистки значений CMOS.


Сохранение настроек BIOS и выход

• Save & Exit Setup (Сохранить и выйти из настроек)
  Нажмите <Enter> на этом пункте и выберите Yes (Да). Это сохранит изменения в CMOS и выйдет из программы BIOS Setup. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
• Exit Without Saving (Выйти без сохранения)
  Нажмите <Enter> на этом пункте и выберите Yes (Да). Это выйдет из BIOS Setup без сохранения изменений, внесенных в BIOS Setup, в CMOS. Выберите No или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
• Boot Override (Переопределение загрузки)
  Позволяет выбрать устройство для немедленной загрузки. Нажмите <Enter> на выбранном устройстве и выберите Yes (Да) для подтверждения. Ваша система автоматически перезагрузится и загрузится с этого устройства.

Установка диска 2.5

Выполните следующие действия, чтобы установить диск 2,5":

1. Открутите два винта с боковой панели. Затем вытащите боковую панель.

2. Ослабьте винт с накатанной головкой на кронштейне для диска 2,5", чтобы снять кронштейн.
3. Используйте прилагаемые винты, чтобы закрепить диск 2,5" на кронштейне.

4. Установите кронштейн с установленным диском 2,5" в настольный компьютер.
   Затем подключите кабели данных и питания жесткого диска к диску 2,5".
5. Установите на место боковую панель и закрепите ее винтами, которые вы сняли ранее.

Установка диска 3.5

Выполните следующие действия, чтобы установить диск 3,5":

1. Открутите два винта с боковой панели. Затем вытащите боковую панель.

2. Нажмите на выступы кронштейна для диска 3,5" с обеих сторон, чтобы вытащить кронштейн из настольного компьютера.
3. Закрепите диск 3,5" в кронштейне, вставив четыре штифта по бокам кронштейна в монтажные отверстия по бокам диска.

4. Установите кронштейн с установленным диском 3,5" в настольный компьютер. Установите на место боковую панель и закрепите ее винтами, которые вы сняли ранее.

Очистка пылевого фильтра

Мы рекомендуем регулярно чистить пылевой фильтр для обеспечения эффективной вентиляции. Выполните следующие действия, чтобы снять пылевой фильтр:

1. Потяните переднюю панель наружу снизу.

2. Снимите переднюю панель в направлении стрелки, как показано на рисунке.

3. Очистите пылевой фильтр.

4. Установите на место пылевой фильтр и переднюю панель.

Использование Q-Flash Plus

Перед началом

1. Загрузите с веб-сайта GIGABYTE последнюю версию сжатого файла обновления BIOS, соответствующую вашей модели продукта.
2. Распакуйте загруженный файл BIOS, сохраните его на USB-накопитель и переименуйте в GIGABYTE.bin.
   Примечание: USB-накопитель должен использовать файловую систему FAT32/16 и быть USB 2.0.
3. Подключите кабели питания к 12-вольтовому разъему питания (подключите любой из них, если их два) и к основному разъему питания.
4. Пожалуйста, включите питание перед подключением USB-накопителя к порту Q-Flash Plus на задней панели.

Использование Q-Flash Plus

Нажмите кнопку Q-Flash Plus, и система автоматически найдет и сопоставит файл BIOS на USB-накопителе в порту Q-Flash Plus. Кнопка Q-Flash Plus будет мигать во время процесса сопоставления и прошивки BIOS. Подождите 6-8 минут, и светодиоды перестанут мигать, когда прошивка BIOS будет завершена.

Если вы решили обновить BIOS вручную, сначала убедитесь, что ваша система выключена (состояние выключения S5).

Нормативные уведомления

Декларация соответствия поставщика
Ответственная сторона – Контактная информация в США: G.B.T. Inc.
Адрес: 17358 Railroad street, City Of Industry, CA91748
Тел.: 1-626-854-9338
Контактная информация в Интернете: https://www.gigabyte.com

Предупреждение о близости взрывных устройств

Не используйте портативный передатчик (например, беспроводное сетевое устройство) вблизи неэкранированных детонаторов или во взрывоопасной среде, если устройство не было модифицировано для использования в таких условиях.

Другие беспроводные устройства
Уведомления о безопасности для других устройств в беспроводной сети: См. документацию, прилагаемую к беспроводным Ethernet-адаптерам или другим устройствам в беспроводной сети.

Контактный пункт в ЕС:
GIGABYTE TECHNOLOGY Trading GmbH
Am Stadtrand 63, 22047 Hamburg, Germany
Тел: +49-40-25 33 040

Контактный пункт в Великобритании:
GBT TECH. CO. LTD
13 Warren Yard, Wolverton Mill, Milton Keynes MK12 5NW, United Kingdom
Тел: +44 (0)1908 322878

Свяжитесь с нами

GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000,
FAX: +886-2-8912-4005
Техническая и нетехническая поддержка (продажи/маркетинг): https://esupport.gigabyte.com
Веб-адрес (английский): https://www.gigabyte.com
Веб-адрес (китайский): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Чтобы задать технический или нетехнический вопрос (продажи/маркетинг), перейдите по ссылке: https://esupport.gigabyte.com


© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Все права защищены.
Товарные знаки, упомянутые в этом руководстве, являются законно зарегистрированными товарными знаками соответствующих владельцев.
