Instrukcja obsługi Gigabyte B360M H
Zawartość
Identyfikacja wersji płyty głównej
Numer wersji na płycie głównej wygląda tak: "REV: X.X.". Na przykład, "REV: 1.0" oznacza, że wersja płyty głównej to 1.0. Sprawdź wersję płyty głównej przed aktualizacją BIOSu płyty głównej, sterowników lub podczas wyszukiwania informacji technicznych.
Przykład:

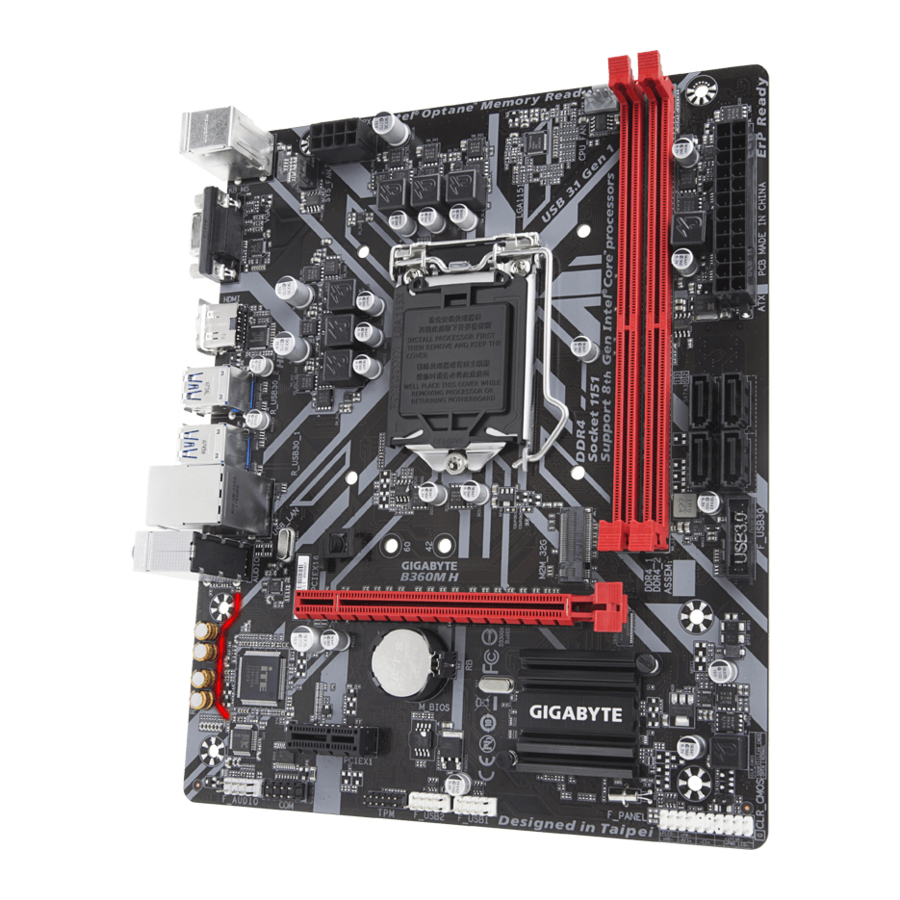

Układ płyty głównej B360M H
Zawartość pudełka
- Płyta główna B360M H
- Dwa kable SATA
- Płyta ze sterownikami płyty głównej
- Osłona I/O
- Instrukcja obsługi
* Powyższa zawartość pudełka ma charakter wyłącznie informacyjny, a rzeczywiste elementy zależą od zakupionego pakietu produktu. Zawartość pudełka może ulec zmianie bez powiadomienia.
Instalacja sprzętu
Środki ostrożności podczas instalacji
Płyta główna zawiera liczne delikatne obwody elektroniczne i komponenty, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:
- Przed instalacją upewnij się, że obudowa nadaje się do płyty głównej.
- Przed instalacją nie zdejmuj ani nie uszkadzaj naklejki z numerem seryjnym (S/N) płyty głównej lub naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do weryfikacji gwarancji.
- Zawsze odłączaj zasilanie prądem zmiennym, wyjmując przewód zasilający z gniazdka przed zainstalowaniem lub wyjęciem płyty głównej lub innych elementów sprzętowych.
- Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej, upewnij się, że są one podłączone ciasno i bezpiecznie.
- Podczas obsługi płyty głównej unikaj dotykania jakichkolwiek metalowych wyprowadzeń lub złączy.
- Najlepiej jest nosić pasek antystatyczny (ESD) podczas obsługi elementów elektronicznych, takich jak płyta główna, procesor lub pamięć. Jeśli nie masz paska antystatycznego, trzymaj ręce suche i najpierw dotknij metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
- Przed zainstalowaniem płyty głównej umieść ją na podkładce antystatycznej lub wewnątrz ekranowanego elektrostatycznie pojemnika.
- Przed podłączeniem lub odłączeniem kabla zasilającego od płyty głównej upewnij się, że zasilacz jest wyłączony.
- Przed włączeniem zasilania upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalnym standardem napięcia.
- Przed użyciem produktu sprawdź, czy wszystkie kable i złącza zasilania elementów sprzętowych są podłączone.
- Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej komponentami.
- Upewnij się, że na płycie głównej lub wewnątrz obudowy komputera nie znajdują się żadne resztki śrub lub elementów metalowych.
- Nie umieszczaj systemu komputerowego na nierównej powierzchni.
- Nie umieszczaj systemu komputerowego w środowisku o wysokiej temperaturze lub wilgotności.
- Włączenie zasilania komputera podczas procesu instalacji może prowadzić do uszkodzenia elementów systemu, a także do obrażeń ciała użytkownika.
- Jeśli nie masz pewności co do któregokolwiek z etapów instalacji lub masz problem związany z użytkowaniem produktu, skonsultuj się z certyfikowanym technikiem komputerowym.
- Jeśli używasz adaptera, przedłużacza lub listwy zasilającej, zapoznaj się z instrukcjami instalacji i/lub uziemienia.
Specyfikacje produktu
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.
Odwiedź stronę internetową GIGABYTE, aby uzyskać listy obsługiwanych procesorów, modułów pamięci, dysków SSD i urządzeń M.2.
Odwiedź stronę Support\Utility List na stronie internetowej GIGABYTE, aby pobrać najnowszą wersję aplikacji.
Instalowanie procesora
Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji procesora:
- Upewnij się, że płyta główna obsługuje procesor.
(Przejdź do strony internetowej GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów.) - Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka przed zainstalowaniem procesora, aby zapobiec uszkodzeniu sprzętu.
- Zlokalizuj pin pierwszy procesora. Procesora nie można włożyć, jeśli jest on nieprawidłowo zorientowany. (Możesz również zlokalizować wycięcia po obu stronach procesora i klucze wyrównujące na gnieździe procesora.)
- Nałóż równą i cienką warstwę pasty termoprzewodzącej na powierzchnię procesora.
- Nie włączaj komputera, jeśli chłodzenie procesora nie jest zainstalowane, w przeciwnym razie może dojść do przegrzania i uszkodzenia procesora.
- Ustaw częstotliwość hosta procesora zgodnie ze specyfikacjami procesora. Nie zaleca się ustawiania częstotliwości magistrali systemowej powyżej specyfikacji sprzętowych, ponieważ nie spełnia ona standardowych wymagań dla urządzeń peryferyjnych. Jeśli chcesz ustawić częstotliwość powyżej standardowych specyfikacji, zrób to zgodnie ze specyfikacjami sprzętowymi, w tym procesorem, kartą graficzną, pamięcią, dyskiem twardym itp.
Instalowanie procesora
Zlokalizuj klucze wyrównujące na gnieździe procesora płyty głównej i wycięcia na procesorze.
Nie zdejmuj osłony gniazda procesora przed włożeniem procesora. Może ona odskoczyć od płyty dociskowej automatycznie podczas ponownego angażowania dźwigni po włożeniu procesora.
Instalacja pamięci
Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji pamięci:
- Upewnij się, że płyta główna obsługuje pamięć. Zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i kościach.
(Przejdź na stronę internetową GIGABYTE, aby uzyskać najnowsze informacje o obsługiwanych prędkościach pamięci i modułach pamięci.) - Zawsze wyłącz komputer i odłącz kabel zasilający od gniazdka przed zainstalowaniem pamięci, aby zapobiec uszkodzeniu sprzętu.
- Moduły pamięci mają konstrukcję zabezpieczającą przed błędami. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.
Konfiguracja pamięci Dual Channel
Ta płyta główna zapewnia dwa gniazda pamięci i obsługuje technologię Dual Channel. Po zainstalowaniu pamięci system BIOS automatycznie wykryje specyfikacje i pojemność pamięci. Włączenie trybu pamięci Dual Channel podwoi oryginalną przepustowość pamięci.
Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat instalacji sprzętu.
Dwa gniazda pamięci DDR4 są podzielone na dwa kanały, a każdy kanał ma jedno gniazdo pamięci w następujący sposób:
- Kanał A: DDR4_1
- Kanał B: DDR4_2
Ze względu na ograniczenia CPU, przeczytaj poniższe wskazówki przed zainstalowaniem pamięci w trybie Dual Channel.
- Tryb Dual Channel nie może być włączony, jeśli zainstalowany jest tylko jeden moduł pamięci.
- Podczas włączania trybu Dual Channel z dwoma modułami pamięci zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i kościach.
Instalacja karty rozszerzeń
Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji karty rozszerzeń:
- Upewnij się, że płyta główna obsługuje kartę rozszerzeń. Przeczytaj uważnie instrukcję dołączoną do karty rozszerzeń.
- Zawsze wyłącz komputer i odłącz kabel zasilający od gniazdka przed zainstalowaniem karty rozszerzeń, aby zapobiec uszkodzeniu sprzętu.
Złącza panelu tylnego
- Port klawiatury PS/2 i port myszy PS/2
Użyj górnego portu (zielonego), aby podłączyć mysz PS/2, a dolnego portu (fioletowego), aby podłączyć klawiaturę PS/2. - Port D-Sub
Port D-Sub obsługuje 15-pinowe złącze D-Sub i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor obsługujący połączenie D-Sub do tego portu. - Port HDMI
![]()
Port HDMI obsługuje formaty HDCP 2.2 oraz Dolby TrueHD i DTS HD Master Audio. Obsługuje również do 192 kHz/16 bit 8-kanałowe wyjście audio LPCM. Możesz użyć tego portu do podłączenia monitora obsługującego HDMI. Maksymalna obsługiwana rozdzielczość to 4096x2160@30 Hz, ale rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora.
![informacja]()
Po zainstalowaniu urządzenia HDMI upewnij się, że domyślne urządzenie odtwarzania dźwięku jest ustawione na HDMI. (Nazwa elementu może się różnić w zależności od systemu operacyjnego.) - Port USB 3.1 Gen 1
Port USB 3.1 Gen 1 obsługuje specyfikację USB 3.1 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB. - Port RJ-45 LAN
Port Gigabit Ethernet LAN zapewnia połączenie internetowe z prędkością do 1 Gb/s. Poniżej opisano stany diod LED portu LAN.
![]()
Dioda LED połączenia/prędkości:
Stan Opis Pomarańczowy Prędkość transmisji danych 1 Gb/s Zielony Prędkość transmisji danych 100 Mb/s Wyłączony Prędkość transmisji danych 10 Mb/s Dioda LED aktywności:
Stan Opis Miga Trwa transmisja lub odbiór danych Wyłączony Nie trwa transmisja ani odbiór danych - Port USB 2.0/1.1
Port USB obsługuje specyfikację USB 2.0/1.1. Użyj tego portu dla urządzeń USB. - Wejście liniowe/Wyjście tylnego głośnika (niebieskie)
Gniazdo wejścia liniowego. Użyj tego gniazda audio dla urządzeń wejścia liniowego, takich jak napęd optyczny, walkman itp. - Wyjście liniowe/Wyjście przedniego głośnika (zielone)
Gniazdo wyjścia liniowego. Dla lepszej jakości dźwięku zaleca się podłączenie słuchawek/głośnika do tego gniazda (rzeczywiste efekty mogą się różnić w zależności od używanego urządzenia). - Wejście mikrofonowe/Wyjście głośnika centralnego/subwoofera (różowe)
Gniazdo wejścia mikrofonowego.
Konfiguracje gniazd audio:
| Gniazdo | Słuchawki/2-kanałowe | 4-kanałowe | 6-kanałowe | 8-kanałowe | |
 | Wejście liniowe/Wyjście tylnego głośnika | ✓ | ✓ | ✓ | |
 | Wyjście liniowe/Wyjście przedniego głośnika | ✓ | ✓ | ✓ | ✓ |
 | Wejście mikrofonowe/Wyjście głośnika centralnego/subwoofera | ✓ | ✓ | ||
| Wyjście liniowe panelu przedniego/Wyjście głośnika bocznego | ✓ | ||||
Aby skonfigurować dźwięk 7.1-kanałowy, musisz użyć modułu audio panelu przedniego HD i włączyć funkcję dźwięku wielokanałowego za pomocą sterownika audio.
- Podczas odłączania kabla podłączonego do złącza na panelu tylnym, najpierw odłącz kabel od swojego urządzenia, a następnie od płyty głównej.
- Podczas odłączania kabla wyciągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu wewnątrz złącza kabla.
Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania oprogramowania audio.
Wewnętrzne złącza
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Przeczytaj poniższe wskazówki przed podłączeniem urządzeń zewnętrznych:
- Najpierw upewnij się, że twoje urządzenia są zgodne ze złączami, które chcesz podłączyć.
- Przed zainstalowaniem urządzeń wyłącz je i komputer. Odłącz przewód zasilający z gniazdka, aby zapobiec uszkodzeniu urządzeń.
- Po zainstalowaniu urządzenia i przed włączeniem komputera upewnij się, że kabel urządzenia został bezpiecznie przymocowany do złącza na płycie głównej.
1/2. ATX_12V_2X4/ATX (złącze zasilania 2x4 12V i złącze zasilania głównego 2x12)
Dzięki zastosowaniu złącza zasilania, zasilacz może dostarczyć wystarczająco stabilne zasilanie do wszystkich komponentów na płycie głównej. Przed podłączeniem złącza zasilania, najpierw upewnij się, że zasilacz jest wyłączony i wszystkie urządzenia są prawidłowo zainstalowane. Złącze zasilania posiada konstrukcję zabezpieczającą przed błędami. Podłącz kabel zasilający do złącza zasilania we właściwej orientacji.
Złącze zasilania 12V zasila głównie procesor. Jeśli złącze zasilania 12V nie jest podłączone, komputer nie uruchomi się.
Aby spełnić wymagania dotyczące rozbudowy, zaleca się stosowanie zasilacza, który wytrzyma wysokie zużycie energii (500W lub więcej). Jeśli używany jest zasilacz, który nie zapewnia wymaganego zasilania, może to prowadzić do niestabilnego lub nieuruchamialnego systemu.
| Nr pinu | Definicja |
| 1 | GND (tylko dla 2x4-pin 12V) |
| 2 | GND (tylko dla 2x4-pin 12V) |
| 3 | GND |
| 4 | GND |
| 5 | +12V (tylko dla 2x4-pin 12V) |
| 6 | +12V (tylko dla 2x4-pin 12V) |
| 7 | +12V |
| 8 | +12V |
| Nr pinu | Definicja |
| 1 | 3.3V |
| 2 | 3.3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand by +5V) |
| 10 | +12V |
| 11 | +12V (tylko dla 2x12-pin ATX) |
| 12 | 3.3V (tylko dla 2x12-pin ATX) |
| 13 | 3.3V |
| 14 | -12V |
| 15 | GND |
| 16 | PS_ON (soft On/Off) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (tylko dla 2x12-pin ATX) |
| 24 | GND (tylko dla 2x12-pin ATX) |
3/4. CPU_FAN/SYS_FAN (nagłówki wentylatorów)
Wszystkie nagłówki wentylatorów na tej płycie głównej są 4-pinowe. Większość nagłówków wentylatorów posiada konstrukcję zabezpieczającą przed błędami. Podczas podłączania kabla wentylatora, upewnij się, że podłączasz go we właściwej orientacji (czarny przewód złącza to przewód uziemiający). Funkcja kontroli prędkości wymaga użycia wentylatora z konstrukcją kontroli prędkości wentylatora. Dla optymalnego rozpraszania ciepła zaleca się zainstalowanie wentylatora systemowego wewnątrz obudowy.
| Nr pinu | Definicja |
| 1 | GND |
| 2 | Kontrola prędkości napięcia |
| 3 | Odczyt |
| 4 | Kontrola prędkości PWM |
- Upewnij się, że podłączasz kable wentylatorów do nagłówków wentylatorów, aby zapobiec przegrzaniu procesora i systemu. Przegrzanie może spowodować uszkodzenie procesora lub zawieszenie się systemu.
- Te nagłówki wentylatorów nie są blokami zworek konfiguracyjnych. Nie umieszczaj zworki na nagłówkach.
- SATA3 0/1/2/3 (złącza SATA 6Gb/s)
Złącza SATA są zgodne ze standardem SATA 6Gb/s i są kompatybilne ze standardem SATA 3Gb/s i SATA 1.5Gb/s. Każde złącze SATA obsługuje pojedyncze urządzenie SATA.
![]()
Nr pinu Definicja 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![informacja]()
Aby włączyć hot-plugging dla portów SATA, zapoznaj się z rozdziałem "Ustawienia BIOS", "Peripherals\SATA And RST Configuration", aby uzyskać więcej informacji. - M2M_32G (złącze M.2 Socket 3)
Złącza M.2 obsługują dyski SSD M.2 SATA lub dyski SSD M.2 PCIe.
![]()
Wykonaj poniższe kroki, aby poprawnie zainstalować dysk SSD M.2 w złączu M.2.- Znajdź odpowiedni otwór montażowy dla instalowanego dysku SSD M.2, a następnie najpierw zainstaluj klips montażowy.
- Wsuń dysk SSD M.2 do złącza pod kątem.
- Naciśnij dysk SSD M.2 w dół, a następnie zabezpiecz go, wciskając kołek klipsa w otwór montażowy.
Wybierz odpowiedni otwór dla klipsa montażowego, zgodnie z długością instalowanego dysku M.2 SSD.
- F_PANEL (Złącze panelu przedniego)
Podłącz przełącznik zasilania, przełącznik resetowania, głośnik, przełącznik/czujnik naruszenia obudowy i wskaźnik stanu systemu na obudowie do tego złącza zgodnie z poniższymi przypisaniami pinów. Zwróć uwagę na piny dodatnie i ujemne przed podłączeniem kabli.
![]()
- PLED/PWR_LED (Dioda LED zasilania):
Podłącza się do wskaźnika stanu zasilania na przednim panelu obudowy. Dioda LED jest włączona, gdy system pracuje. Dioda LED jest wyłączona, gdy system jest w stanie uśpienia S3/S4 lub wyłączony (S5).Stan systemu Dioda LED S0 Włączona S3/S4/S5 Wyłączona - PW (Przełącznik zasilania):
Podłącza się do przełącznika zasilania na przednim panelu obudowy. Możesz skonfigurować sposób wyłączania systemu za pomocą przełącznika zasilania (więcej informacji w rozdziale "Ustawienia BIOS", "Zasilanie"). - SPEAK (Głośnik):
Podłącza się do głośnika na przednim panelu obudowy. System zgłasza status uruchamiania systemu za pomocą kodu dźwiękowego. Jeśli podczas uruchamiania systemu nie zostanie wykryty żaden problem, usłyszysz pojedynczy krótki sygnał dźwiękowy. - HD (Dioda LED aktywności dysku twardego):
Podłącza się do diody LED aktywności dysku twardego na przednim panelu obudowy. Dioda LED jest włączona, gdy dysk twardy odczytuje lub zapisuje dane. - RES (Przełącznik resetowania):
Podłącza się do przełącznika resetowania na przednim panelu obudowy. Naciśnij przełącznik resetowania, aby ponownie uruchomić komputer, jeśli komputer zawiesza się i nie wykonuje normalnego ponownego uruchomienia. - CI (Złącze naruszenia obudowy):
Podłącza się do przełącznika/czujnika naruszenia obudowy na obudowie, który może wykryć, czy pokrywa obudowy została zdjęta. Ta funkcja wymaga obudowy z przełącznikiem/czujnikiem naruszenia obudowy. - NC: Brak połączenia.
![informacje]()
Konstrukcja panelu przedniego może się różnić w zależności od obudowy. Moduł panelu przedniego składa się głównie z przełącznika zasilania, przełącznika resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika itp. Podczas podłączania modułu panelu przedniego obudowy do tego złącza, upewnij się, że przypisania przewodów i przypisania pinów są prawidłowo dopasowane.
- PLED/PWR_LED (Dioda LED zasilania):
- F_AUDIO (Złącze audio panelu przedniego)
Złącze audio panelu przedniego obsługuje dźwięk High Definition audio (HD). Możesz podłączyć moduł audio panelu przedniego obudowy do tego złącza. Upewnij się, że przypisania przewodów złącza modułu są zgodne z przypisaniami pinów złącza płyty głównej. Nieprawidłowe połączenie między złączem modułu a złączem płyty głównej spowoduje, że urządzenie nie będzie działać, a nawet może je uszkodzić.
![]()
Nr pinu Definicja 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Brak pinu 9 LINE2_L 10 Sense ![informacje]()
Niektóre obudowy zapewniają moduł audio panelu przedniego, który ma oddzielne złącza na każdym przewodzie zamiast pojedynczej wtyczki. Aby uzyskać informacje na temat podłączania modułu audio panelu przedniego, który ma różne przypisania przewodów, skontaktuj się z producentem obudowy. - F_USB30 (Złącze USB 3.1 Gen 1)
Złącze jest zgodne ze specyfikacją USB 3.1 Gen 1 i USB 2.0 i może zapewnić dwa porty USB. Aby zakupić opcjonalny panel przedni 3,5", który zapewnia dwa porty USB 3.1 Gen 1, skontaktuj się z lokalnym sprzedawcą.
![]()
Nr pinu Definicja 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Brak pinu - F_USB1/F_USB2 (Złącza USB 2.0/1.1)
Złącza są zgodne ze specyfikacją USB 2.0/1.1. Każde złącze USB może zapewnić dwa porty USB za pomocą opcjonalnego wspornika USB. Aby zakupić opcjonalny wspornik USB, skontaktuj się z lokalnym sprzedawcą.
![]()
Nr pinu Definicja 1 Zasilanie (5V) 2 Zasilanie (5V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Brak pinu 10 NC ![ostrzeżenie]()
- Nie podłączaj kabla wspornika IEEE 1394 (2x5-pin) do złącza USB 2.0/1.1.
- Przed zainstalowaniem wspornika USB należy wyłączyć komputer i odłączyć przewód zasilający od gniazdka elektrycznego, aby zapobiec uszkodzeniu wspornika USB.
- TPM (Złącze modułu Trusted Platform Module)
Możesz podłączyć TPM (Trusted Platform Module) do tego złącza.
![]()
Nr pinu Definicja 1 LAD0 2 VCC3 3 LAD1 4 Brak pinu 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (Złącze portu szeregowego)
Złącze COM może zapewnić jeden port szeregowy za pomocą opcjonalnego kabla portu COM. Aby zakupić opcjonalny kabel portu COM, skontaktuj się z lokalnym sprzedawcą.
![]()
Nr pinu Definicja 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Brak pinu - BAT (Bateria)
Bateria zasila pamięć CMOS, aby zachować wartości (takie jak konfiguracje BIOS, data i godzina), gdy komputer jest wyłączony. Wymień baterię, gdy napięcie baterii spadnie do niskiego poziomu, w przeciwnym razie wartości CMOS mogą być niedokładne lub mogą zostać utracone.
![]()
Możesz wyczyścić wartości CMOS, wyjmując baterię:- Wyłącz komputer i odłącz przewód zasilający.
- Delikatnie wyjmij baterię z uchwytu baterii i odczekaj minutę. (Lub użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dodatnich i ujemnych zacisków uchwytu baterii, zwierając je na 5 sekund.)
- Wymień baterię.
- Podłącz przewód zasilający i uruchom ponownie komputer.
![ostrzeżenie]()
- Przed wymianą baterii zawsze wyłącz komputer i odłącz kabel zasilający.
- Wymień baterię na równoważną. Uszkodzenie urządzeń może wystąpić, jeśli bateria zostanie wymieniona na nieprawidłowy model.
- Skontaktuj się z miejscem zakupu lub lokalnym sprzedawcą, jeśli nie możesz samodzielnie wymienić baterii lub nie masz pewności co do modelu baterii.
- Podczas instalacji baterii zwróć uwagę na orientację strony dodatniej (+) i strony ujemnej (-) baterii (strona dodatnia powinna być skierowana do góry).
- Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami ochrony środowiska.
- CLR_CMOS (Clear CMOS Jumper)
Użyj tego zworki, aby wyczyścić konfigurację BIOS-u i zresetować wartości CMOS do ustawień fabrycznych. Aby wyczyścić wartości CMOS, użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dwóch pinów przez kilka sekund.
![]()
Open (otwarte): Normal
![]()
Short (zwarcie): Clear CMOS Values (wyczyść wartości CMOS)
![ostrzeżenie]()
- Przed wyczyszczeniem wartości CMOS zawsze wyłącz komputer i odłącz kabel zasilający od gniazdka.
- Po ponownym uruchomieniu systemu przejdź do BIOS Setup, aby załadować ustawienia fabryczne (wybierz opcję Load Optimized Defaults (załadowanie zoptymalizowanych ustawień domyślnych)) lub ręcznie skonfiguruj ustawienia BIOS-u (patrz rozdział "BIOS Setup", dotyczący konfiguracji BIOS-u).
Konfiguracja BIOS-u
BIOS (Basic Input and Output System) rejestruje parametry sprzętowe systemu w CMOS na płycie głównej. Jego główne funkcje obejmują przeprowadzenie testu POST (Power-On Self-Test) podczas uruchamiania systemu, zapisywanie parametrów systemu i ładowanie systemu operacyjnego itp. BIOS zawiera program BIOS Setup, który umożliwia użytkownikowi modyfikowanie podstawowych ustawień konfiguracji systemu lub aktywowanie niektórych funkcji systemu.
Po wyłączeniu zasilania bateria na płycie głównej dostarcza niezbędne zasilanie do CMOS, aby zachować wartości konfiguracji w CMOS.
Aby uzyskać dostęp do programu BIOS Setup, naciśnij klawisz <Delete> podczas testu POST po włączeniu zasilania. Aby zaktualizować BIOS, użyj narzędzia GIGABYTE Q-Flash lub @BIOS.
- Q-Flash umożliwia użytkownikowi szybką i łatwą aktualizację lub tworzenie kopii zapasowych BIOS-u bez wchodzenia do systemu operacyjnego.
- @BIOS to narzędzie oparte na systemie Windows, które wyszukuje i pobiera najnowszą wersję BIOS-u z Internetu i aktualizuje BIOS.
- Ponieważ flashowanie BIOS-u jest potencjalnie ryzykowne, jeśli nie napotkasz problemów podczas korzystania z bieżącej wersji BIOS-u, zaleca się, aby nie flashować BIOS-u. Aby flashować BIOS, rób to ostrożnie. Nieprawidłowe flashowanie BIOS-u może spowodować nieprawidłowe działanie systemu.
- Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. Nieodpowiednia zmiana ustawień może spowodować niepowodzenie uruchomienia systemu. W takim przypadku spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Zapoznaj się z rozdziałem "Load Optimized Defaults" w tym rozdziale lub wprowadzeniem do zworki baterii/czyszczenia CMOS, aby dowiedzieć się, jak wyczyścić wartości CMOS.)
Ekran startowy
Podczas uruchamiania komputera pojawi się następujący ekran z logo startowym.
(Przykładowa wersja BIOS-u: F1c)
Dostępne są dwa różne tryby BIOS-u, jak opisano poniżej, i możesz użyć klawisza <F2>, aby przełączać się między tymi dwoma trybami. Tryb Classic Setup zapewnia szczegółowe ustawienia BIOS-u. Możesz naciskać klawisze strzałek na klawiaturze, aby poruszać się między elementami, i nacisnąć <Enter>, aby zaakceptować lub wejść do podmenu. Możesz też użyć myszy, aby wybrać żądany element. Tryb Easy umożliwia użytkownikom szybkie przeglądanie aktualnych informacji o systemie lub dokonywanie zmian w celu uzyskania optymalnej wydajności. W trybie Easy możesz używać myszy do poruszania się po elementach konfiguracyjnych.
- Gdy system nie jest stabilny jak zwykle, wybierz element Load Optimized Defaults, aby przywrócić domyślne ustawienia systemu.
- Opisane w tym rozdziale menu konfiguracji BIOS-u służą wyłącznie jako odniesienie i mogą się różnić w zależności od wersji BIOS-u.
Menu główne
Klawisze funkcyjne konfiguracji klasycznej
| <←><→> | Przesuń pasek wyboru, aby wybrać menu konfiguracji |
| <↑><↓> | Przesuń pasek wyboru, aby wybrać element konfiguracji w menu |
| <Enter> | Wykonaj polecenie lub wejdź do menu |
| < + >/<Page Up> | Zwiększ wartość liczbową lub wprowadź zmiany |
| < - >/<Page Down> | Zmniejsz wartość liczbową lub wprowadź zmiany |
| <F1> | Pokaż opisy klawiszy funkcyjnych |
| <F2> | Przejdź do trybu Easy |
| <F5> | Przywróć poprzednie ustawienia BIOS-u dla bieżących podmenu |
| <F7> | Załaduj zoptymalizowane domyślne ustawienia BIOS-u dla bieżących podmenu |
| <F8> | Uzyskaj dostęp do narzędzia Q-Flash |
| <F9> | Wyświetl informacje o systemie |
| <F10> | Zapisz wszystkie zmiany i wyjdź z programu konfiguracji BIOS-u |
| <F12> | Przechwyć bieżący ekran jako obraz i zapisz go na dysku USB |
| <Esc> | Menu główne: Wyjdź z programu konfiguracji BIOS-u Podmenu: Wyjdź z bieżącego podmenu |
M.I.T.
Stabilność systemu z wprowadzonymi ustawieniami podkręcania/przeciążania zależy od ogólnej konfiguracji systemu. Nieprawidłowe podkręcanie/przeciążanie może spowodować uszkodzenie procesora, chipsetu lub pamięci oraz skrócić żywotność tych komponentów. Ta strona jest przeznaczona tylko dla zaawansowanych użytkowników i zalecamy, aby nie zmieniać ustawień domyślnych, aby zapobiec niestabilności systemu lub innym nieoczekiwanym rezultatom. (Nieodpowiednia zmiana ustawień może spowodować niepowodzenie uruchomienia systemu. W takim przypadku wyczyść wartości CMOS i zresetuj płytę do wartości domyślnych.)
- Zaawansowane ustawienia częstotliwości
- Wartość zegara Host
Wyświetla aktualną częstotliwość zegara Host. - Współczynnik podziału grafiki(Uwaga)
Umożliwia ustawienie współczynnika podziału grafiki. - Współczynnik niepodziału grafiki(Uwaga)
Umożliwia ustawienie współczynnika niepodziału grafiki. - Współczynnik taktowania procesora
Umożliwia zmianę współczynnika taktowania zainstalowanego procesora. Regulowany zakres zależy od zainstalowanego procesora. - Częstotliwość procesora
Wyświetla aktualną częstotliwość pracy procesora. - Częstotliwość FCLK dla wczesnego włączenia zasilania
Umożliwia ustawienie częstotliwości FCLK. Dostępne opcje: Normal(800Mhz), 1GHz, 400MHz. (Domyślnie: 1GHz)
- Wartość zegara Host
- Zaawansowane ustawienia rdzeni procesora
- Współczynnik taktowania procesora, częstotliwość procesora, częstotliwość FCLK dla wczesnego włączenia zasilania
Powyższe ustawienia są synchroniczne z ustawieniami pod tymi samymi pozycjami w menu Zaawansowane ustawienia częstotliwości. - Przesunięcie AVX(Uwaga)
Przesunięcie AVX to ujemne przesunięcie współczynnika AVX. - Współczynnik Uncore
Umożliwia ustawienie współczynnika Uncore procesora. Regulowany zakres zależy od używanego procesora. - Częstotliwość Uncore
Wyświetla aktualną częstotliwość Uncore procesora. - Zastępowanie współczynnika elastycznego procesora
Włącza lub wyłącza współczynnik elastyczny procesora. Maksymalny współczynnik taktowania procesora będzie oparty na wartości Ustawienia współczynnika elastycznego procesora, jeśli Współczynnik taktowania procesora jest ustawiony na Auto (Automatyczny). (Domyślnie: Wyłączone) - Ustawienia współczynnika elastycznego procesora
Umożliwia ustawienie współczynnika elastycznego procesora. Regulowany zakres może się różnić w zależności od procesora. - Technologia Intel(R) Turbo Boost (Uwaga)
Umożliwia określenie, czy włączyć technologię Intel® CPU Turbo Boost. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Współczynnik Turbo (Uwaga)
Umożliwia ustawienie współczynników Turbo procesora dla różnej liczby aktywnych rdzeni. Auto (Automatyczny) ustawia współczynniki Turbo procesora zgodnie ze specyfikacjami procesora. (Domyślnie: Auto (Automatyczny)) - Limit mocy TDP (Waty)/Czas limitu mocy
Umożliwia ustawienie limitu mocy dla trybu CPU Turbo i czasu, przez jaki ma on działać przy określonym limicie mocy. Jeśli określona wartość zostanie przekroczona, procesor automatycznie zmniejszy częstotliwość rdzenia w celu zmniejszenia mocy. Auto (Automatyczny) ustawia limit mocy zgodnie ze specyfikacjami procesora. (Domyślnie: Auto (Automatyczny)) - Limit prądu rdzenia (Ampery)
Umożliwia ustawienie limitu prądu dla trybu CPU Turbo. Gdy prąd procesora przekroczy określony limit prądu, procesor automatycznie zmniejszy częstotliwość rdzenia w celu zmniejszenia prądu. Auto (Automatyczny) ustawia limit mocy zgodnie ze specyfikacjami procesora. (Domyślnie: Auto (Automatyczny)) - Sterowanie limitem Turbo na rdzeń (Uwaga)
Umożliwia oddzielne sterowanie limitem każdego rdzenia procesora. (Domyślnie: Auto (Automatyczny)) - Liczba włączonych rdzeni procesora (Uwaga)
Umożliwia wybranie liczby rdzeni procesora do włączenia w procesorze wielordzeniowym Intel® (liczba rdzeni procesora może się różnić w zależności od procesora). Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Technologia Hyper-Threading (Uwaga)
Umożliwia określenie, czy włączyć technologię wielowątkowości podczas korzystania z procesora Intel® obsługującego tę funkcję. Ta funkcja działa tylko w systemach operacyjnych obsługujących tryb wieloprocesorowy. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Technologia Intel(R) Speed Shift (Technologia Intel® Speed Shift) (Uwaga)
Włącza lub wyłącza technologię Intel® Speed Shift. Włączenie tej funkcji pozwala procesorowi szybciej zwiększyć częstotliwość pracy, a następnie poprawia responsywność systemu. (Domyślnie: Auto (Automatyczny)) - Ulepszone zatrzymanie procesora (C1E) (Uwaga)
Włącza lub wyłącza funkcję Intel® CPU Enhanced Halt (C1E), funkcję oszczędzania energii procesora w stanie wstrzymania systemu. Po włączeniu, częstotliwość rdzenia procesora i napięcie zostaną zmniejszone podczas stanu wstrzymania systemu w celu zmniejszenia zużycia energii. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Obsługa stanu C3 (Uwaga)
Umożliwia określenie, czy zezwolić procesorowi na przejście w tryb C3 w stanie wstrzymania systemu. Po włączeniu, częstotliwość rdzenia procesora i napięcie zostaną zmniejszone podczas stanu wstrzymania systemu w celu zmniejszenia zużycia energii. Stan C3 jest bardziej zaawansowanym stanem oszczędzania energii niż C1. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Obsługa stanu C6/C7 (Uwaga)
Umożliwia określenie, czy zezwolić procesorowi na przejście w tryb C6/C7 w stanie wstrzymania systemu. Po włączeniu, częstotliwość rdzenia procesora i napięcie zostaną zmniejszone podczas stanu wstrzymania systemu w celu zmniejszenia zużycia energii. Stan C6/C7 jest bardziej zaawansowanym stanem oszczędzania energii niż C3. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Obsługa stanu C8 (Uwaga)
Umożliwia określenie, czy zezwolić procesorowi na przejście w tryb C8 w stanie wstrzymania systemu. Po włączeniu, częstotliwość rdzenia procesora i napięcie zostaną zmniejszone podczas stanu wstrzymania systemu w celu zmniejszenia zużycia energii. Stan C8 jest bardziej zaawansowanym stanem oszczędzania energii niż C6/C7. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Obsługa stanu C10 (Uwaga)
Umożliwia określenie, czy zezwolić procesorowi na przejście w tryb C10 w stanie wstrzymania systemu. Po włączeniu, częstotliwość rdzenia procesora i napięcie zostaną zmniejszone podczas stanu wstrzymania systemu w celu zmniejszenia zużycia energii. Stan C10 jest bardziej zaawansowanym stanem oszczędzania energii niż C8. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Limit stanu C pakietu (Uwaga)
Umożliwia określenie limitu stanu C dla procesora. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Monitor termiczny procesora (Uwaga)
Włącza lub wyłącza funkcję monitora termicznego Intel® , funkcję ochrony przed przegrzaniem procesora. Po włączeniu, częstotliwość rdzenia procesora i napięcie zostaną zmniejszone, gdy procesor się przegrzeje. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Przesunięcie pierścienia do rdzenia (Down Bin)
Umożliwia określenie, czy wyłączyć funkcję automatycznego obniżania współczynnika pierścienia procesora. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Funkcja CPU EIST (Uwaga)
Włącza lub wyłącza ulepszoną technologię Intel® Speed Step Technology (EIST). W zależności od obciążenia procesora, technologia Intel EIST może dynamicznie i skutecznie obniżać napięcie procesora i częstotliwość rdzenia w celu zmniejszenia średniego zużycia energii i wytwarzania ciepła. Auto (Automatyczny) pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto (Automatyczny)) - Wyścig do zatrzymania (RTH) (Uwaga)/Turbo oszczędzający energię (Uwaga)
Włącza lub wyłącza ustawienia związane z oszczędzaniem energii procesora. - Optymalizacja napięcia
Umożliwia określenie, czy włączyć optymalizację napięcia w celu zmniejszenia zużycia energii. (Domyślnie: Auto (Automatyczny)) - Sprzętowy moduł pobierania z wyprzedzeniem
Umożliwia określenie, czy włączyć sprzętowy moduł pobierania z wyprzedzeniem, aby pobierać dane i instrukcje z pamięci do pamięci podręcznej. (Domyślnie: Auto (Automatyczny)) - Pobieranie z wyprzedzeniem sąsiedniej linii pamięci podręcznej
Umożliwia określenie, czy włączyć mechanizm pobierania z wyprzedzeniem sąsiedniej linii pamięci podręcznej, który pozwala procesorowi pobrać żądaną linię pamięci podręcznej, a także następną linię pamięci podręcznej. (Domyślnie: Auto (Automatyczny)) - Extreme Memory Profile (X.M.P.) (Uwaga)
Umożliwia BIOS-owi odczyt danych SPD z modułu(ów) pamięci XMP w celu zwiększenia wydajności pamięci po włączeniu.- Wyłączone
Wyłącza tę funkcję. (Domyślnie) - Profil 1
Używa ustawień profilu 1. - Profil 2 (Uwaga)
Używa ustawień profilu 2.
- Wyłączone
- Mnożnik pamięci systemowej
Umożliwia ustawienie mnożnika pamięci systemowej. Auto (Automatyczny) ustawia mnożnik pamięci zgodnie z danymi SPD pamięci. (Domyślnie: Auto (Automatyczny)) - Zegar referencyjny pamięci
Umożliwia ręczne dostosowanie zegara referencyjnego pamięci. (Domyślnie: Auto (Automatyczny)) - Nieparzysty współczynnik pamięci (100/133 lub 200/266)
Umożliwia ręczne dostosowanie zegara referencyjnego pamięci. (Domyślnie: Auto (Automatyczny)) - Częstotliwość pamięci (MHz)
Pierwsza wartość częstotliwości pamięci to normalna częstotliwość pracy używanej pamięci; druga to częstotliwość pamięci, która jest automatycznie dostosowywana zgodnie z ustawieniami Mnożnika pamięci systemowej.
- Współczynnik taktowania procesora, częstotliwość procesora, częstotliwość FCLK dla wczesnego włączenia zasilania
(Note) Ta pozycja jest dostępna tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję. Więcej informacji na temat unikalnych funkcji procesorów Intel® można znaleźć na stronie internetowej firmy Intel.
- Zaawansowane ustawienia pamięci
- Extreme Memory Profile (X.M.P.) (Note), Mnożnik pamięci systemowej, Częstotliwość odniesienia pamięci, Nierówne proporcje pamięci (100/133 lub 200/266), Częstotliwość pamięci (MHz)
Powyższe ustawienia są synchroniczne z ustawieniami w tych samych elementach w menu Advanced Frequency Settings. - Tryb rozruchu pamięci (Note)
Udostępnia metody wykrywania i trenowania pamięci.- Auto
Umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie) - Normal
BIOS automatycznie przeprowadza trenowanie pamięci. Należy pamiętać, że jeśli system stanie się niestabilny lub nie będzie można go uruchomić, spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Zapoznaj się z wprowadzeniem do baterii/zworki czyszczącej CMOS, aby dowiedzieć się, jak wyczyścić wartości CMOS). - Enable Fast Boot
Pomiń wykrywanie i trenowanie pamięci w niektórych określonych kryteriach, aby przyspieszyć rozruch pamięci. - Disable Fast Boot
Wykrywaj i trenuj pamięć przy każdym uruchomieniu.
- Auto
- Czas działania pamięci w czasie rzeczywistym
Umożliwia precyzyjne dostrojenie taktowania pamięci po etapie BIOS-u. (Domyślnie: Auto) - Ustawienia poprawy wydajności pamięci
Udostępnia kilka ustawień poprawy wydajności pamięci: Normal (podstawowa wydajność), Relax OC, Enhanced Stability i Enhanced Performance. (Domyślnie: Normal) - Tryb taktowania pamięci
Manual i Advanced Manual umożliwiają konfigurację ustawień Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving i taktowania pamięci poniżej. Dostępne opcje to: Auto (domyślnie), Manual, Advanced Manual. - Profile DDR Voltage
W przypadku korzystania z modułu pamięci innego niż XMP lub gdy opcja Extreme Memory Profile (X.M.P.) jest ustawiona na Disabled, wartość jest wyświetlana zgodnie ze specyfikacją pamięci. Gdy opcja Extreme Memory Profile (X.M.P.) jest ustawiona na Profile1 lub Profile2, wartość jest wyświetlana zgodnie z danymi SPD w pamięci XMP. - Memory Multiplier Tweaker
Udostępnia różne poziomy automatycznego strojenia pamięci. (Domyślnie: Auto) - Przeplot kanałów
Włącza lub wyłącza przeplot kanałów pamięci. Opcja Enabled umożliwia systemowi jednoczesny dostęp do różnych kanałów pamięci, aby zwiększyć wydajność i stabilność pamięci. Opcja Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto) - Przeplot rang
Włącza lub wyłącza przeplot rang pamięci. Opcja Enabled umożliwia systemowi jednoczesny dostęp do różnych rang pamięci, aby zwiększyć wydajność i stabilność pamięci. Opcja Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
- Extreme Memory Profile (X.M.P.) (Note), Mnożnik pamięci systemowej, Częstotliwość odniesienia pamięci, Nierówne proporcje pamięci (100/133 lub 200/266), Częstotliwość pamięci (MHz)
(Note) Ta pozycja jest dostępna tylko wtedy, gdy zainstalujesz procesor i moduł pamięci, które obsługują tę funkcję.
- Podtaktowania pamięci kanału A/B
To podmenu udostępnia ustawienia taktowania pamięci dla każdego kanału pamięci. Odpowiednie ekrany ustawień taktowania można konfigurować tylko wtedy, gdy opcja Memory Timing Mode jest ustawiona na Manual lub Advanced Manual. Uwaga: System może stać się niestabilny lub nie uruchomić się po wprowadzeniu zmian w taktowaniu pamięci. W takim przypadku należy zresetować płytę do wartości domyślnych, ładując zoptymalizowane wartości domyślne lub czyszcząc wartości CMOS. - Zaawansowane ustawienia napięcia
- Zaawansowane ustawienia zasilania
- Kalibracja linii obciążenia CPU Vcore
Umożliwia konfigurację kalibracji linii obciążenia dla napięcia CPU Vcore. Wybranie wyższego poziomu zapewnia bardziej spójne napięcie CPU Vcore z tym, które jest ustawione w BIOS-ie przy dużym obciążeniu. Opcja Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia i ustawia napięcie zgodnie ze specyfikacjami firmy Intel. (Domyślnie: Auto)
- Kalibracja linii obciążenia CPU Vcore
- Kontrola napięcia rdzenia CPU
Ta sekcja udostępnia opcje sterowania napięciem procesora. - Kontrola napięcia DRAM
Ta sekcja udostępnia opcje sterowania napięciem pamięci. - Wewnętrzna kontrola VR
Ta sekcja udostępnia opcje sterowania napięciem VR. - Status zdrowia komputera
- Reset Case Open Status
- Disabled
Zachowuje lub usuwa zapis poprzedniego stanu naruszenia obudowy. (Domyślnie) - Enabled
Czyści zapis poprzedniego stanu naruszenia obudowy, a pole Case Open przy następnym uruchomieniu pokaże "No".
- Disabled
- Otwarta obudowa
Wyświetla stan wykrywania urządzenia wykrywającego naruszenie obudowy podłączonego do złącza CI płyty głównej. Jeśli pokrywa obudowy systemu zostanie zdjęta, to pole wyświetli "Yes", w przeciwnym razie wyświetli "No". Aby wyczyścić zapis stanu naruszenia obudowy, ustaw opcję Reset Case Open Status na Enabled, zapisz ustawienia w CMOS, a następnie uruchom ponownie system. - Napięcie CPU Vcore/CPU VCCSA/DRAM Channel A/B/+3.3V/+5V/+12V/CPU VAXG
Wyświetla aktualne napięcia systemowe.
- Reset Case Open Status
- Ustawienia różne
- Maksymalna prędkość łącza
Umożliwia ustawienie trybu pracy gniazd PCI Express na Gen 1, Gen 2 lub Gen 3. Rzeczywisty tryb pracy zależy od specyfikacji sprzętowej każdego gniazda. Opcja Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto) - Poprawa 3DMark01
Umożliwia określenie, czy poprawić wydajność niektórych starszych testów porównawczych. (Domyślnie: Wyłączone)
- Maksymalna prędkość łącza
- Ustawienia Smart Fan 5
- Monitor
Umożliwia wybór celu do monitorowania i dalszej regulacji. (Domyślnie: Wiatrak procesora) - Kontrola prędkości wentylatora
Umożliwia określenie, czy włączyć funkcję sterowania prędkością wentylatora i regulację prędkości wentylatora.- Normal
Umożliwia pracę wentylatora z różnymi prędkościami w zależności od temperatury. Możesz regulować prędkość wentylatora za pomocą System Information Viewer w zależności od wymagań systemu. (Domyślnie) - Silent
Umożliwia pracę wentylatora z niskimi prędkościami. - Manual
Umożliwia sterowanie prędkością wentylatora na wykresie krzywej. - Full Speed
Umożliwia pracę wentylatora z pełną prędkością.
- Normal
- Kontrola wentylatora Wykorzystaj wejście temperatury
Umożliwia wybór temperatury odniesienia dla sterowania prędkością wentylatora. - Przedział temperatury
Umożliwia wybór przedziału temperatury dla zmiany prędkości wentylatora. - Tryb sterowania wentylatorem
- Auto
Umożliwia BIOS-owi automatyczne wykrycie typu zainstalowanego wentylatora i ustawienie optymalnego trybu sterowania. (Domyślnie) - Voltage
Tryb napięciowy jest zalecany dla wentylatora 3-pinowego. - PWM
Tryb PWM jest zalecany dla wentylatora 4-pinowego.
- Auto
- Zatrzymanie wentylatora
Włącza lub wyłącza funkcję zatrzymywania wentylatora. Możesz ustawić limit temperatury za pomocą krzywej temperatury. Wentylator przestaje działać, gdy temperatura jest niższa niż limit. (Domyślnie: Wyłączone) - Temperatura
Wyświetla aktualną temperaturę wybranego obszaru docelowego. - Prędkość wentylatora
Wyświetla aktualne prędkości wentylatorów. - Kontrola ostrzegania o temperaturze
Ustawia próg ostrzegawczy dla temperatury. Gdy temperatura przekroczy próg, BIOS wyemituje dźwięk ostrzegawczy. Dostępne opcje to: Wyłączone (domyślnie), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Ostrzeżenie o awarii wentylatora
Umożliwia systemowi emitowanie dźwięku ostrzegawczego, jeśli wentylator nie jest podłączony lub ulegnie awarii. Sprawdź stan wentylatora lub podłączenie wentylatora, gdy to nastąpi. (Domyślnie: Wyłączone)
- Monitor
System
W tej sekcji znajdują się informacje na temat modelu płyty głównej i wersji BIOS-u. Można również wybrać domyślny język używany przez BIOS i ręcznie ustawić czas systemowy.
- Access Level
Wyświetla bieżący poziom dostępu w zależności od rodzaju użytego zabezpieczenia hasłem. (Jeśli hasło nie jest ustawione, domyślnie wyświetlany jest Administrator.) Poziom administratora pozwala na dokonywanie zmian we wszystkich ustawieniach BIOS-u; poziom użytkownika pozwala na dokonywanie zmian tylko w niektórych ustawieniach BIOS-u, ale nie we wszystkich. - System Language
Wybiera domyślny język używany przez BIOS. - System Date
Ustawia datę systemową. Format daty to dzień tygodnia (tylko do odczytu), miesiąc, dzień i rok. Użyj <Enter>, aby przełączać się między polami Miesiąc, Dzień i Rok, a także użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość. - System Time
Ustawia czas systemowy. Format czasu to godzina, minuta i sekunda. Na przykład 1 p.m. to 13:00:00. Użyj <Enter>, aby przełączać się między polami Godzina, Minuta i Sekunda, a także użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
BIOS
- Bootup NumLock State
Włącza lub wyłącza funkcję Numlock na klawiaturze numerycznej po zakończeniu POST. (Domyślnie: Włączone) - Security Option
Określa, czy hasło jest wymagane przy każdym uruchomieniu systemu, czy tylko podczas wchodzenia do BIOS Setup. Po skonfigurowaniu tej opcji ustaw hasła w opcji Administrator Password/User Password (Hasło administratora/Hasło użytkownika).- Setup
Hasło jest wymagane tylko do wejścia do programu BIOS Setup. - System
Hasło jest wymagane do uruchomienia systemu i wejścia do programu BIOS Setup. (Domyślnie)
- Setup
- Full Screen LOGO Show
Pozwala określić, czy logo GIGABYTE ma być wyświetlane podczas uruchamiania systemu. Disabled (Wyłączone) pomija logo GIGABYTE podczas uruchamiania systemu. (Domyślnie: Włączone) - Boot Option Priorities
Określa ogólną kolejność rozruchu z dostępnych urządzeń. Nośniki wymienne obsługujące format GPT będą miały przedrostek "UEFI:" na liście urządzeń rozruchowych. Aby uruchomić system operacyjny obsługujący partycjonowanie GPT, wybierz urządzenie z przedrostkiem "UEFI:".
Lub jeśli chcesz zainstalować system operacyjny obsługujący partycjonowanie GPT, taki jak Windows 10 64-bit, wybierz napęd optyczny zawierający dysk instalacyjny Windows 10 64-bit i poprzedzony przedrostkiem "UEFI:". - Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Określa kolejność rozruchu dla określonego typu urządzenia, takiego jak dyski twarde, napędy optyczne, stacje dyskietek i urządzenia obsługujące funkcję Boot from LAN (Rozruch z sieci LAN) itp. Naciśnij <Enter> na tej pozycji, aby wejść do podmenu, które prezentuje urządzenia tego samego typu, które są podłączone. Ta pozycja jest obecna tylko wtedy, gdy zainstalowane jest co najmniej jedno urządzenie tego typu. - Fast Boot
Włącza lub wyłącza funkcję Fast Boot (Szybki rozruch), aby skrócić proces rozruchu systemu operacyjnego. Ultra Fast (Bardzo szybki) zapewnia najszybsze uruchamianie. (Domyślnie: Wyłączone) - SATA Support
- All Sata Devices
Wszystkie urządzenia SATA są funkcjonalne w systemie operacyjnym i podczas POST. (Domyślnie) - Last Boot HDD Only
Z wyjątkiem poprzedniego dysku rozruchowego, wszystkie urządzenia SATA są wyłączone przed zakończeniem procesu rozruchu systemu operacyjnego.
- All Sata Devices
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączone) lub Ultra Fast (Bardzo szybki).
- VGA Support
Umożliwia wybranie typu systemu operacyjnego do uruchomienia.- Auto
Włącza tylko starszą opcję ROM. - EFI Driver
Włącza EFI opcję ROM. (Domyślnie)
- Auto
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączone) lub Ultra Fast (Bardzo szybki).
- USB Support
- Disabled
Wszystkie urządzenia USB są wyłączone przed zakończeniem procesu rozruchu systemu operacyjnego. - Full Initial
Wszystkie urządzenia USB są funkcjonalne w systemie operacyjnym i podczas POST. - Partial Initial
Część urządzeń USB jest wyłączona przed zakończeniem procesu rozruchu systemu operacyjnego. (Domyślnie)
- Disabled
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączone). Ta funkcja jest wyłączona, gdy Fast Boot (Szybki rozruch) jest ustawiony na Ultra Fast (Bardzo szybki).
- PS2 Devices Support
- Disabled
Wszystkie urządzenia PS/2 są wyłączone przed zakończeniem procesu rozruchu systemu operacyjnego. - Enabled
Wszystkie urządzenia PS/2 są funkcjonalne w systemie operacyjnym i podczas POST. (Domyślnie)
- Disabled
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączone). Ta funkcja jest wyłączona, gdy Fast Boot (Szybki rozruch) jest ustawiony na Ultra Fast (Bardzo szybki).
- NetWork Stack Driver Support
- Disabled
Wyłącza rozruch z sieci. (Domyślnie) - Enabled
Włącza rozruch z sieci.
- Disabled
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączone) lub Ultra Fast (Bardzo szybki).
- Next Boot After AC Power Loss
- Normal Boot
Włącza normalny rozruch po powrocie zasilania AC. (Domyślnie) - Fast Boot
Zachowuje ustawienia Szybkiego Rozruchu po powrocie zasilania AC.
- Normal Boot
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączone) lub Ultra Fast (Bardzo szybki).
- Mouse Speed
Umożliwia ustawienie prędkości ruchu kursora myszy. (Domyślnie: 1 X) - CSM Support
Włącza lub wyłącza UEFI CSM (Compatibility Support Module), aby obsługiwać starszy proces rozruchu komputera PC.- Disabled
Wyłącza UEFI CSM i obsługuje tylko proces rozruchu UEFI BIOS. - Enabled
Włącza UEFI CSM. (Domyślnie)
- Disabled
- LAN PXE Boot Option ROM
Umożliwia wybranie, czy włączyć starszą opcję ROM dla kontrolera LAN. (Domyślnie: Wyłączone) Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Enabled (Włączone). - Storage Boot Option Control
Umożliwia wybranie, czy włączyć UEFI lub starszą opcję ROM dla kontrolera urządzenia pamięci masowej.- Do not launch
Wyłącza opcję ROM. - UEFI
Włącza tylko opcję UEFI ROM. (Domyślnie) - Legacy
Włącza tylko starszą opcję ROM.
- Do not launch
Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Enabled (Włączone).
- Other PCI devices
Umożliwia wybranie, czy włączyć UEFI lub Legacy opcję ROM dla kontrolera urządzenia PCI innego niż LAN, urządzenie pamięci masowej i kontrolery graficzne.- Do not launch
Wyłącza opcję ROM. - UEFI
Włącza tylko opcję UEFI ROM. (Domyślnie) - Legacy
Włącza tylko starszą opcję ROM.
- Do not launch
Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Enabled (Włączone).
- Administrator Password
Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i wchodzenia do BIOS Setup. W odróżnieniu od hasła użytkownika, hasło administratora umożliwia wprowadzanie zmian we wszystkich ustawieniach BIOS-u. - User Password
Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i wchodzenia do BIOS Setup. Jednak hasło użytkownika pozwala tylko na wprowadzanie zmian w niektórych ustawieniach BIOS-u, ale nie we wszystkich.
Aby anulować hasło, naciśnij <Enter> na pozycji hasła i gdy zostaniesz poproszony o hasło, najpierw wprowadź prawidłowe. Gdy zostaniesz poproszony o nowe hasło, naciśnij <Enter> bez wprowadzania hasła. Naciśnij <Enter> ponownie, gdy zostaniesz poproszony o potwierdzenie.
UWAGA: Przed ustawieniem hasła użytkownika upewnij się, że najpierw ustawiono hasło administratora.
Urządzenia peryferyjne
- Initial Display Output
Określa pierwszą inicjację wyświetlacza monitora z zainstalowanej karty graficznej PCI Express lub wbudowanej karty graficznej.- IGFX
Ustawia wbudowaną kartę graficzną jako pierwszy wyświetlacz. - PCIe 1 Slot
Ustawia kartę graficzną w slocie PCIEX16 jako pierwszy wyświetlacz. (Domyślne)
- IGFX
- OnBoard LAN Controller
Włącza lub wyłącza funkcję wbudowanej sieci LAN. (Domyślne: Włączone)
Jeśli chcesz zainstalować kartę sieciową innej firmy zamiast korzystać z wbudowanej sieci LAN, ustaw tę opcję na Disabled (Wyłączone). - Above 4G Decoding
Włącza lub wyłącza dekodowanie urządzeń obsługujących 64-bity w przestrzeni adresowej powyżej 4 GB (tylko jeśli system obsługuje 64-bitowe dekodowanie PCI). Ustaw na Enabled (Włączone), jeśli zainstalowano więcej niż jedną zaawansowaną kartę graficzną, a ich sterowniki nie mogą zostać uruchomione podczas wchodzenia do systemu operacyjnego (z powodu ograniczonej przestrzeni adresowej pamięci 4 GB). (Domyślne: Wyłączone) - RGB Fusion (Onboard LED)
Włącza lub wyłącza wbudowaną diodę LED audio. (Domyślne: Włączone) - Intel Platform Trust Technology (PTT)
Włącza lub wyłącza technologię Intel® PTT. (Domyślne: Wyłączone) - Software Guard Extensions (SGX)
Włącza lub wyłącza technologię Intel® Software Guard Extensions. Ta funkcja umożliwia legalnemu oprogramowaniu działanie w bezpiecznym środowisku i chroni oprogramowanie przed atakami ze strony złośliwego oprogramowania. Opcja Software Controlled (Sterowane programowo) umożliwia włączenie lub wyłączenie tej funkcji za pomocą aplikacji dostarczonej przez firmę Intel. (Domyślne: Sterowane programowo)
- OffBoard SATA Controller Configuration
Wyświetla informacje o dysku M.2 PCIe SSD, jeśli jest zainstalowany. - Trusted Computing
Włącza lub wyłącza Trusted Platform Module (TPM). - Super IO Configuration
- Serial Port
Włącza lub wyłącza wbudowany port szeregowy. (Domyślne: Włączone)
- Serial Port
- Intel(R) Bios Guard Technology
Włącza lub wyłącza funkcję Intel® BIOS Guard, która chroni BIOS przed złośliwymi atakami. - USB Configuration
- Legacy USB Support
Umożliwia korzystanie z klawiatury/myszy USB w MS-DOS. (Domyślne: Włączone) - XHCI Hand-off
Określa, czy włączyć funkcję XHCI Hand-off dla systemu operacyjnego bez obsługi XHCI Hand-off. (Domyślne: Wyłączone) - USB Mass Storage Driver Support
Włącza lub wyłącza obsługę urządzeń pamięci masowej USB. (Domyślne: Włączone) - Port 60/64 Emulation
Włącza lub wyłącza emulację portów I/O 64h i 60h. Należy to włączyć dla pełnej obsługi starszych urządzeń USB, takich jak klawiatury/myszy w MS-DOS lub w systemach operacyjnych, które natywnie nie obsługują urządzeń USB. (Domyślne: Włączone) - Mass Storage Devices
Wyświetla listę podłączonych urządzeń pamięci masowej USB. Ta opcja pojawia się tylko wtedy, gdy zainstalowano urządzenie pamięci masowej USB.
- Legacy USB Support
- Network Stack Configuration
- Network Stack
Wyłącza lub włącza uruchamianie z sieci w celu zainstalowania systemu operacyjnego w formacie GPT, takiego jak instalacja systemu operacyjnego z serwera Windows Deployment Services. (Domyślne: Wyłączone) - Ipv4 PXE Support
Włącza lub wyłącza obsługę IPv4 PXE. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. - Ipv4 HTTP Support
Włącza lub wyłącza obsługę rozruchu HTTP dla IPv4. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. - Ipv6 PXE Support
Włącza lub wyłącza obsługę IPv6 PXE. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. - Ipv6 HTTP Support
Włącza lub wyłącza obsługę rozruchu HTTP dla IPv6. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. - PXE boot wait time
Umożliwia skonfigurowanie, jak długo czekać, zanim będzie można nacisnąć <Esc>, aby przerwać rozruch PXE. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. (Domyślne: 0) - Media detect count
Umożliwia ustawienie liczby sprawdzeń obecności nośnika. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. (Domyślne: 1)
- Network Stack
- NVMe Configuration
Wyświetla informacje o dysku M.2 NVME PCIe SSD, jeśli jest zainstalowany. - SATA And RST Configuration
- SATA Controller(s)
Włącza lub wyłącza zintegrowane kontrolery SATA. (Domyślne: Włączone) - SATA Mode Selection
Określa tryb pracy zintegrowanych kontrolerów SATA.- Intel RST With Intel Optane System Acceleration
Włącza obsługę technologii Intel® Optane™ dla kontrolerów SATA. - AHCI
Konfiguruje kontrolery SATA w trybie AHCI. Advanced Host Controller Interface (AHCI) to specyfikacja interfejsu, która umożliwia sterownikowi pamięci masowej włączenie zaawansowanych funkcji Serial ATA, takich jak Native Command Queuing i hot plug. (Domyślne)
- Intel RST With Intel Optane System Acceleration
- Aggressive LPM Support
Włącza lub wyłącza funkcję oszczędzania energii, ALPM (Aggressive Link Power Management), dla kontrolerów Chipset SATA. (Domyślne: Włączone) - Port 0/1/2/3
Włącza lub wyłącza każdy port SATA. (Domyślne: Włączone) - Hot plug
Włącza lub wyłącza możliwość podłączania na gorąco dla każdego portu SATA. (Domyślne: Wyłączone) - Configured as eSATA
Włącza lub wyłącza obsługę zewnętrznych urządzeń SATA.
- SATA Controller(s)
- Realtek PCIe GBE Family Controller
To podmenu zawiera informacje o konfiguracji sieci LAN i powiązanych opcjach konfiguracji.
Chipset
- VT-d (Note)
Włącza lub wyłącza technologię wirtualizacji Intel® dla Directed I/O. (Domyślne: Włączone) - Internal Graphics
Włącza lub wyłącza funkcję wbudowanej karty graficznej. (Domyślne: Auto) - DVMT Pre-Allocated
Umożliwia ustawienie rozmiaru pamięci wbudowanej karty graficznej. Dostępne opcje: 32M~1024M. (Domyślne: 64M) - DVMT Total Gfx Mem
Umożliwia przydzielenie rozmiaru pamięci DVMT dla wbudowanej karty graficznej. Dostępne opcje: 128M, 256M, MAX. (Domyślne: 256M) - Audio Controller
Włącza lub wyłącza funkcję wbudowanego dźwięku. (Domyślne: Włączone)
Jeśli chcesz zainstalować kartę dźwiękową innej firmy zamiast korzystać z wbudowanego dźwięku, ustaw tę opcję na Disabled (Wyłączone). - High Precision Timer
Włącza lub wyłącza precyzyjny licznik zdarzeń (HPET) w systemie operacyjnym. (Domyślne: Włączone) - IOAPIC 24-119 Entries
Włącza lub wyłącza tę funkcję. (Domyślne: Włączone)
(Note) Ta opcja jest dostępna tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję. Więcej informacji na temat unikalnych funkcji procesorów Intel® można znaleźć na stronie internetowej firmy Intel.
Zasilanie
- Zarządzanie zasilaniem platformy
Włącza lub wyłącza funkcję Active State Power Management (ASPM). (Domyślnie: Wyłączone) - PEG ASPM
Umożliwia skonfigurowanie trybu ASPM dla urządzenia podłączonego do magistrali CPU PEG. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Platform Power Management jest ustawiona na Enabled (Włączone). (Domyślnie: Włączone) - PCH ASPM
Umożliwia skonfigurowanie trybu ASPM dla urządzenia podłączonego do magistrali PCI Express chipsetu. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Platform Power Management jest ustawiona na Enabled (Włączone). (Domyślnie: Włączone) - DMI ASPM
Umożliwia skonfigurowanie trybu ASPM zarówno dla strony CPU, jak i strony chipsetu łącza DMI. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Platform Power Management jest ustawiona na Enabled (Włączone). (Domyślnie: Włączone) - AC BACK
Określa stan systemu po powrocie zasilania po utracie zasilania prądem zmiennym.- Zawsze wyłączony
System pozostaje wyłączony po powrocie zasilania prądem zmiennym. (Domyślnie) - Zawsze włączony
System jest włączany po powrocie zasilania prądem zmiennym. - Pamięć
System powraca do ostatniego znanego stanu aktywności po powrocie zasilania prądem zmiennym.
- Zawsze wyłączony
- Włączanie zasilania przez klawiaturę
Umożliwia włączenie systemu przez zdarzenie wybudzenia klawiatury PS/2.
Uwaga: Aby korzystać z tej funkcji, potrzebny jest zasilacz ATX zapewniający co najmniej 1 A na przewodzie +5VSB.- Wyłączone
Wyłącza tę funkcję. (Domyślnie) - Dowolny klawisz
Naciśnij dowolny klawisz, aby włączyć system. - Klawiatura 98
Naciśnij przycisk POWER na klawiaturze Windows 98, aby włączyć system. - Hasło
Ustaw hasło składające się z 1~5 znaków, aby włączyć system.
- Wyłączone
- Hasło włączania zasilania
Ustaw hasło, gdy opcja Power On By Keyboard (Włączanie zasilania przez klawiaturę) jest ustawiona na Password (Hasło).
Naciśnij <Enter> na tej pozycji i ustaw hasło składające się z maksymalnie 5 znaków, a następnie naciśnij <Enter>, aby zaakceptować. Aby włączyć system, wprowadź hasło i naciśnij <Enter>.
Uwaga: Aby anulować hasło, naciśnij <Enter> na tej pozycji. Po wyświetleniu monitu o podanie hasła naciśnij ponownie <Enter> bez wprowadzania hasła, aby wyczyścić ustawienia hasła. - Włączanie zasilania przez mysz
Umożliwia włączenie systemu przez zdarzenie wybudzenia myszy PS/2.
Uwaga: Aby korzystać z tej funkcji, potrzebny jest zasilacz ATX zapewniający co najmniej 1 A na przewodzie +5VSB.- Wyłączone
Wyłącza tę funkcję. (Domyślnie) - Ruch
Porusz myszą, aby włączyć system. - Podwójne kliknięcie
Kliknij dwukrotnie lewym przyciskiem myszy, aby włączyć system.
- Wyłączone
- ErP
Określa, czy system ma zużywać jak najmniej energii w stanie S5 (wyłączenie). (Domyślnie: Wyłączone)
Uwaga: Gdy ta opcja jest ustawiona na Enabled (Włączone), następujące funkcje staną się niedostępne: Wznawianie przez alarm, włączanie zasilania przez mysz i włączanie zasilania przez klawiaturę. - Wyłączanie programowe przez PWR-BTTN
Konfiguruje sposób wyłączania komputera w trybie MS-DOS za pomocą przycisku zasilania.- Natychmiastowe wyłączenie
Naciśnij przycisk zasilania, a system natychmiast się wyłączy. (Domyślnie) - Opóźnienie 4 sek.
Naciśnij i przytrzymaj przycisk zasilania przez 4 sekundy, aby wyłączyć system. Jeśli przycisk zasilania zostanie naciśnięty na krócej niż 4 sekundy, system przejdzie w tryb uśpienia.
- Natychmiastowe wyłączenie
- Wznawianie przez alarm
Określa, czy włączyć system o żądanej godzinie. (Domyślnie: Wyłączone)
Jeśli włączone, ustaw datę i godzinę w następujący sposób:- Dzień wybudzenia: Włącz system o określonej godzinie każdego dnia lub w określonym dniu miesiąca.
- Godzina/minuta/sekunda wybudzenia: Ustaw godzinę, o której system zostanie włączony automatycznie.
Uwaga: Podczas korzystania z tej funkcji należy unikać nieprawidłowego wyłączania systemu operacyjnego lub odłączania zasilania prądem zmiennym, ponieważ ustawienia mogą nie być skuteczne.
- Gotowość na CEC 2019
Umożliwia wybranie, czy system ma dostosowywać zużycie energii, gdy jest w stanie wyłączenia, bezczynności lub gotowości, aby spełniać wymagania norm CEC (California Energy Commission) 2019. (Domyślnie: Wyłączone) - RC6 (Render Standby)
Umożliwia określenie, czy zintegrowana karta graficzna ma przejść w tryb gotowości, aby zmniejszyć zużycie energii. (Domyślnie: Włączone)
Zapisz i wyjdź
- Save & Exit Setup (Zapisz i wyjdź z konfiguracji)
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to zapisanie zmian w CMOS i wyjście z programu BIOS Setup. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego BIOS Setup. - Exit Without Saving (Wyjdź bez zapisywania)
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to wyjście z BIOS Setup bez zapisywania zmian wprowadzonych w BIOS Setup do CMOS. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego BIOS Setup. - Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne)
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak), aby załadować optymalne ustawienia domyślne BIOS-u. Domyślne ustawienia BIOS-u pomagają systemowi działać w optymalnym stanie. Zawsze ładuj zoptymalizowane ustawienia domyślne po aktualizacji BIOS-u lub po wyczyszczeniu wartości CMOS. - Boot Override (Obejście rozruchu)
Umożliwia wybranie urządzenia, z którego ma nastąpić natychmiastowy rozruch. Naciśnij <Enter> na wybranym urządzeniu i wybierz Yes (Tak), aby potwierdzić. System zostanie automatycznie uruchomiony ponownie i nastąpi rozruch z tego urządzenia. - Save Profiles (Zapisz profile)
Ta funkcja umożliwia zapisanie bieżących ustawień BIOS-u do profilu. Można utworzyć do 8 profili i zapisać je jako Setup Profile 1~ Setup Profile 8. Naciśnij <Enter>, aby zakończyć. Można również wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby zapisać profil na urządzeniu pamięci masowej. - Load Profiles (Załaduj profile)
Jeśli system stanie się niestabilny i załadowano domyślne ustawienia BIOS-u, można użyć tej funkcji, aby załadować ustawienia BIOS-u z wcześniej utworzonego profilu, bez konieczności ponownej konfiguracji ustawień BIOS-u. Najpierw wybierz profil, który chcesz załadować, a następnie naciśnij <Enter>, aby zakończyć. Można wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby wprowadzić profil utworzony wcześniej z urządzenia pamięci masowej lub załadować profil utworzony automatycznie przez BIOS, na przykład przywracając ustawienia BIOS-u do ostatnich ustawień, które działały prawidłowo (ostatni znany dobry rekord).
Instalowanie pamięci Intel® Optane™
Wymagania systemowe
- Pamięć Intel® Optane™
- Pamięć Optane™ musi mieć pojemność co najmniej 16 GB i musi mieć pojemność równą lub mniejszą niż dysk twardy/SSD, który ma być przyspieszony.
- Dysk twardy/SSD, który ma być przyspieszony, musi być dyskiem twardym SATA lub dyskiem SSD M.2 SATA, na którym jest zainstalowany system Windows 10 64-bitowy (lub nowsza wersja). (Musi być sformatowany dla partycji GPT.)
- Dysk ze sterownikami płyty głównej
Wytyczne dotyczące instalacji
A-1: Instalacja w trybie AHCI
Jeśli kontroler SATA został skonfigurowany w trybie AHCI, wykonaj poniższe kroki:
- Po wejściu do systemu operacyjnego włóż dysk ze sterownikami płyty głównej do napędu optycznego. Na ekranie Xpress Install wybierz opcję Intel(R) Optane(TM) Memory System Acceleration (Note) , aby zainstalować. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby kontynuować. System zostanie automatycznie ponownie uruchomiony.
- Po ponownym wejściu do systemu operacyjnego pojawi się okno dialogowe, jak pokazano powyżej. Kliknij przycisk Yes, aby kontynuować instalację, a następnie uruchom ponownie system.
- Uruchom aplikację Intel(R) Optane Memory z menu Start. Na ekranie głównym pojawi się komunikat z informacją, że pamięć Intel® Optane™ jest wyłączona. Kliknij przycisk Enable, aby aktywować pamięć Intel® Optane™ i ponownie uruchomić system.
- Uruchom aplikację Intel(R) Optane Memory z menu Start i upewnij się, że pamięć Intel® Optane™ została włączona. (Tryb kontrolera SATA został zmieniony z trybu AHCI na Intel RST With Intel Optane System Acceleration. NIE zmieniaj trybu kontrolera SATA z powrotem na AHCI. Spowoduje to nieprawidłowe działanie pamięci Intel® Optane™.)
A-2: Instalacja w trybie Intel RST With Intel Optane System Acceleration
Jeśli kontroler SATA został skonfigurowany w trybie Intel RST With Intel Optane System Acceleration, wykonaj poniższe kroki:
- Po ponownym uruchomieniu systemu przejdź do BIOS Setup i upewnij się, że opcja CSM Support w menu BIOS jest wyłączona.
- Przejdź do Peripherals\SATA And RST Configuration i upewnij się, że opcja Use RST Legacy OROM jest wyłączona. Jeśli chcesz włączyć pamięć Optane™ zainstalowaną w złączu M2M_32G, ustaw opcję PCIe Storage Dev on Port 21 na RST Controlled.
- Wejdź do systemu operacyjnego, uruchom narzędzie Intel® Rapid Storage Technology z menu Start, a następnie włącz pamięć Intel® Optane™ na ekranie Intel® Optane™ Memory.
- Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby kontynuować instalację, a następnie uruchom ponownie system po zakończeniu.
- Pamięci Optane™ nie można użyć do przyspieszenia dysku SSD M.2 PCIe.
- Nie należy nagle wyjmować pamięci Optane™. Spowoduje to nieprawidłowe działanie systemu operacyjnego.
- Jeśli chcesz zmienić/usunąć pamięć Optane™, musisz ją najpierw wyłączyć za pomocą narzędzia Intel® Rapid Storage Technology lub aplikacji Intel(R) Optane™ Memory.
- Po włączeniu pamięci Optane™ powiązane ustawienia BIOS-u pozostaną zachowane nawet po aktualizacji BIOS-u.
(Note) Jeśli w systemie jest już zainstalowane narzędzie Intel® Rapid Storage Technology, musisz je najpierw usunąć przed zainstalowaniem aplikacji Intel(R) Optane(TM) Memory System Acceleration.
Instalacja sterowników
- Przed zainstalowaniem sterowników należy najpierw zainstalować system operacyjny.
- Po zainstalowaniu systemu operacyjnego włóż dysk ze sterownikami płyty głównej do napędu optycznego. Kliknij komunikat "Dotknij, aby wybrać, co się stanie z tym dyskiem" w prawym górnym rogu ekranu i wybierz "Uruchom Run.exe." (Lub przejdź do Mój komputer, kliknij dwukrotnie napęd optyczny i uruchom program Run.exe).
"Xpress Install" automatycznie przeskanuje system, a następnie wyświetli listę wszystkich sterowników, których instalacja jest zalecana. Możesz kliknąć przycisk Xpress Install, a "Xpress Install" zainstaluje wszystkie wybrane sterowniki. Możesz też kliknąć strzałkę
, aby zainstalować poszczególne sterowniki, których potrzebujesz.
Odwiedź stronę internetową firmy GIGABYTE, aby uzyskać więcej informacji o oprogramowaniu.
Odwiedź stronę internetową firmy GIGABYTE, aby uzyskać więcej informacji na temat rozwiązywania problemów.
Aby uzyskać więcej szczegółów na temat produktu, odwiedź stronę internetową firmy GIGABYTE.
Referencje
Pobierz instrukcję
Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.
Pobierz Instrukcja obsługi Gigabyte B360M H
