Manual da Gigabyte B360M H
Conteúdo
Identificar a revisão da sua motherboard
O número de revisão na sua motherboard tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da motherboard é 1.0. Verifique a revisão da sua motherboard antes de atualizar a BIOS, os controladores ou quando procurar informações técnicas.
Exemplo:

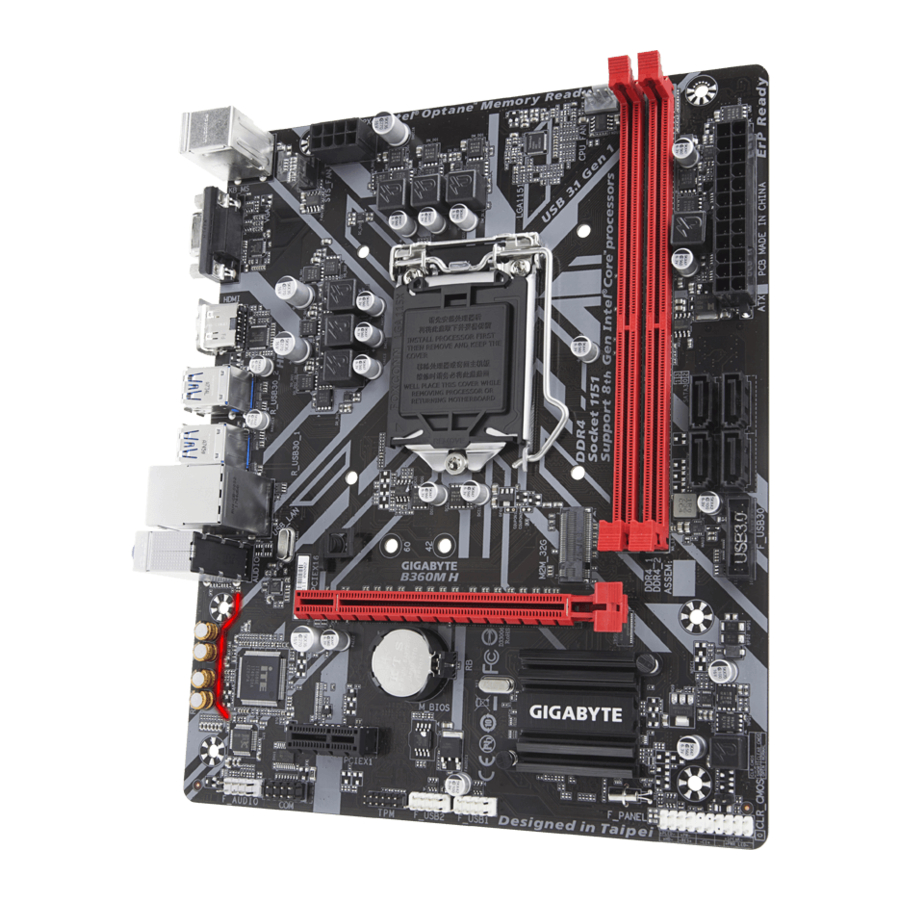

Disposição da Motherboard B360M H
Conteúdo da caixa
- Motherboard B360M H
- Dois cabos SATA
- Disco de controladores da motherboard
- Proteção de E/S
- Manual do utilizador
* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.
Instalação de Hardware
Precauções de Instalação
A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descargas eletrostáticas (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:
- Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
- Antes da instalação, não remova ou quebre o autocolante do S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
- Desligue sempre a alimentação CA, desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
- Ao ligar os componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão ligados de forma firme e segura.
- Ao manusear a placa-mãe, evite tocar em qualquer fio ou conector de metal.
- É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
- Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
- Antes de ligar ou desligar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
- Antes de ligar a alimentação, certifique-se de que a voltagem da fonte de alimentação foi definida de acordo com a norma de voltagem local.
- Antes de utilizar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão ligados.
- Para evitar danos à placa-mãe, não deixe que os parafusos entrem em contacto com o circuito da placa-mãe ou com os seus componentes.
- Certifique-se de que não há parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
- Não coloque o sistema de computador numa superfície irregular.
- Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
- Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
- Se não tiver a certeza sobre quaisquer passos de instalação ou tiver um problema relacionado com a utilização do produto, consulte um técnico de informática certificado.
- Se utilizar um adaptador, cabo de alimentação de extensão ou régua de alimentação, certifique-se de consultar as instruções de instalação e/ou de ligação à terra.
Especificações do Produto
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.
Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.
Visite a página Support\Utility List no site da GIGABYTE para descarregar a versão mais recente das aplicações.
Instalar a CPU
Leia as seguintes diretrizes antes de começar a instalar a CPU:
- Certifique-se de que a placa-mãe suporta a CPU.
(Aceda ao site da GIGABYTE para obter a lista de suporte de CPU mais recente.) - Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
- Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no socket da CPU.)
- Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
- Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos na CPU.
- Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as especificações do seu hardware, incluindo a CPU, a placa gráfica, a memória, o disco rígido, etc.
Instalar a CPU
Localize as chaves de alinhamento no socket da CPU da placa-mãe e os entalhes na CPU.
Não remova a tampa do socket da CPU antes de inserir a CPU. Ela pode soltar-se automaticamente da placa de carga durante o processo de reengate da alavanca depois de inserir a CPU.
Instalar a Memória
Leia as seguintes diretrizes antes de começar a instalar a memória:
- Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que seja usada memória com a mesma capacidade, marca, velocidade e chips.
(Aceda ao website da GIGABYTE para as velocidades de memória e módulos de memória suportados mais recentes.) - Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
- Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, mude a direção.
Configuração de Memória Dual Channel
Esta placa-mãe oferece dois sockets de memória e suporta a tecnologia Dual Channel. Após a instalação da memória, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória Dual Channel duplicará a largura de banda da memória original.
Visite o website da GIGABYTE para obter detalhes sobre a instalação do hardware.
Os dois sockets de memória DDR4 são divididos em dois canais e cada canal tem um socket de memória, como se segue:
- Canal A: DDR4_1
- Canal B: DDR4_2
Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo Dual Channel.
- O modo Dual Channel não pode ser ativado se apenas um módulo de memória estiver instalado.
- Ao ativar o modo Dual Channel com dois módulos de memória, recomenda-se que seja usada memória com a mesma capacidade, marca, velocidade e chips.
Instalar uma Placa de Expansão
Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:
- Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
- Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.
Conectores do Painel Traseiro
- Porta PS/2 para Teclado e Porta PS/2 para Rato
Use a porta superior (verde) para ligar um rato PS/2 e a porta inferior (roxa) para ligar um teclado PS/2. - Porta D-Sub
A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920 x 1200 a 60 Hz (as resoluções reais suportadas dependem do monitor que está a ser usado). Ligue um monitor que suporte a ligação D-Sub a esta porta. - Porta HDMI
![]()
A porta HDMI suporta HDCP 2.2 e formatos Dolby TrueHD e DTS HD Master Audio. Também suporta até 192 KHz/16 bits de saída de áudio LPCM de 8 canais. Pode usar esta porta para ligar o seu monitor com suporte para HDMI. A resolução máxima suportada é de 4096 x 2160 a 30 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser usado.
![informação]()
Depois de instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.) - Porta USB 3.1 Gen 1
A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB. - Porta LAN RJ-45
A porta LAN Gigabit Ethernet oferece ligação à Internet a uma taxa de dados de até 1 Gbps. O seguinte descreve os estados dos LEDs da porta LAN.
![]()
LED de Ligação/Velocidade:
Estado Descrição Laranja Taxa de dados de 1 Gbps Verde Taxa de dados de 100 Mbps Desligado Taxa de dados de 10 Mbps LED de Atividade:
Estado Descrição A piscar A transmissão ou receção de dados está a ocorrer Desligado Não está a ocorrer transmissão ou receção de dados - Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB. - Entrada de Linha/Saída de Coluna Traseira (Azul)
A tomada de entrada de linha. Use esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc. - Saída de Linha/Saída de Coluna Frontal (Verde)
A tomada de saída de linha. Para uma melhor qualidade de som, recomenda-se que ligue os seus auscultadores/coluna a esta tomada (os efeitos reais podem variar consoante o dispositivo que está a ser usado). - Entrada de Microfone/Saída de Coluna Central/Subwoofer (Rosa)
A tomada de entrada de microfone.
Configurações da Tomada de Áudio:
| Tomada | Auscultadores/2 canais | 4 canais | 6 canais | 8 canais | |
 | Entrada de Linha/Saída de Coluna Traseira | ✓ | ✓ | ✓ | |
 | Saída de Linha/Saída de Coluna Frontal | ✓ | ✓ | ✓ | ✓ |
 | Entrada de Microfone/Saída de Coluna Central/Subwoofer | ✓ | ✓ | ||
| Saída de Linha do Painel Frontal/Saída de Coluna Lateral | ✓ | ||||
Para configurar áudio de 7.1 canais, tem de usar um módulo de áudio do painel frontal HD e ativar a funcionalidade de áudio multicanal através do controlador de áudio.
- Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
- Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.
Visite o website da GIGABYTE para obter detalhes sobre a configuração do software de áudio.
Conectores Internos
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Leia as seguintes diretrizes antes de conectar dispositivos externos:
- Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que deseja conectar.
- Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
- Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado firmemente ao conector na placa-mãe.
1/2. ATX_12V_2X4/ATX (Conector de alimentação de 12 V 2x4 e conector de alimentação principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece principalmente energia à CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não iniciará.
Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500 W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.
| Nº do pin | Definição |
| 1 | GND (apenas para 12 V de 2x4 pinos) |
| 2 | GND (apenas para 12 V de 2x4 pinos) |
| 3 | GND |
| 4 | GND |
| 5 | +12 V (apenas para 12 V de 2x4 pinos) |
| 6 | +12 V (apenas para 12 V de 2x4 pinos) |
| 7 | +12 V |
| 8 | +12 V |
| Nº do pin | Definição |
| 1 | 3,3 V |
| 2 | 3,3 V |
| 3 | GND |
| 4 | +5 V |
| 5 | GND |
| 6 | +5 V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand by +5V) |
| 10 | +12 V |
| 11 | +12 V (apenas para ATX de 2x12 pinos) |
| 12 | 3,3 V (apenas para ATX de 2x12 pinos) |
| 13 | 3,3 V |
| 14 | -12 V |
| 15 | GND |
| 16 | PS_ON (soft On/Off) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5 V |
| 22 | +5 V |
| 23 | +5 V (apenas para ATX de 2x12 pinos) |
| 24 | GND (apenas para ATX de 2x12 pinos) |
3/4. CPU_FAN/SYS_FAN (Headers da ventoinha)
Todos os headers da ventoinha nesta placa-mãe são de 4 pinos. A maioria dos headers da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer o uso de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.
| Nº do pin | Definição |
| 1 | GND |
| 2 | Controlo de velocidade de voltagem |
| 3 | Sense |
| 4 | Controlo de velocidade PWM |
- Certifique-se de conectar os cabos da ventoinha aos headers da ventoinha para evitar que sua CPU e sistema sobreaqueçam. O sobreaquecimento pode resultar em danos à CPU ou o sistema pode travar.
- Esses headers da ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos headers.
- SATA3 0/1/2/3 (Conectores SATA de 6 Gb/s)
Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.
![]()
Nº do pin Definição 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![informação]()
Para ativar o hot-plugging para as portas SATA, consulte o Capítulo "Configuração do BIOS", "Periféricos\Configuração SATA e RST", para obter mais informações. - M2M_32G (Conector M.2 Socket 3)
Os conectores M.2 suportam SSDs SATA M.2 ou SSDs PCIe M.2.
![]()
Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.- Localize o orifício de montagem correto para o SSD M.2 a ser instalado e, em seguida, instale primeiro o clipe de montagem.
- Deslize o SSD M.2 no conector num ângulo.
- Pressione o SSD M.2 para baixo e, em seguida, fixe-o pressionando o pino do clipe no orifício de montagem.
Selecione o orifício adequado para o clipe de montagem de acordo com o comprimento do SSD M.2 a ser instalado.
- F_PANEL (cabeçalho do painel frontal)
Ligue o interruptor de alimentação, o interruptor de reinicialização, o altifalante, o interruptor/sensor de intrusão no chassis e o indicador de estado do sistema no chassis a este cabeçalho, de acordo com as atribuições de pinos abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.
![]()
- PLED/PWR_LED (LED de alimentação):
Liga-se ao indicador de estado da alimentação no painel frontal do chassis. O LED está ligado quando o sistema está em funcionamento. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).Estado do sistema LED S0 Ligado S3/S4/S5 Desligado - PW (Interruptor de alimentação):
Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema utilizando o interruptor de alimentação (consulte o capítulo "Configuração da BIOS", "Alimentação", para obter mais informações). - SPEAK (Altifalante):
Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Será emitido um único bipe curto se não for detetado nenhum problema no arranque do sistema. - HD (LED de atividade do disco rígido):
Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados. - RES (Interruptor de reinicialização):
Liga-se ao interruptor de reinicialização no painel frontal do chassis. Prima o interruptor de reinicialização para reiniciar o computador se este bloquear e não conseguir efetuar um reinício normal. - CI (cabeçalho de intrusão no chassis):
Liga-se ao interruptor/sensor de intrusão no chassis, que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis. - NC: Sem ligação.
![informação]()
O design do painel frontal pode variar consoante o chassis. Um módulo de painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinicialização, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do chassis a este cabeçalho, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.
- PLED/PWR_LED (LED de alimentação):
- F_AUDIO (cabeçalho de áudio do painel frontal)
O cabeçalho de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal do chassis a este cabeçalho. Certifique-se de que as atribuições dos fios do conetor do módulo correspondem às atribuições dos pinos do cabeçalho da placa-mãe. Uma ligação incorreta entre o conetor do módulo e o cabeçalho da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.
![]()
N.º do pino Definição 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Sem pino 9 LINE2_L 10 Sense ![informação]()
Alguns chassis fornecem um módulo de áudio do painel frontal que tem conetores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem atribuições de fios diferentes, contacte o fabricante do chassis. - F_USB30 (cabeçalho USB 3.1 Gen 1)
O cabeçalho está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, contacte o revendedor local.
![]()
N.º do pino Definição 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Sem pino - F_USB1/F_USB2 (cabeçalhos USB 2.0/1.1)
Os cabeçalhos estão em conformidade com a especificação USB 2.0/1.1. Cada cabeçalho USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.
![]()
N.º do pino Definição 1 Alimentação (5 V) 2 Alimentação (5 V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Sem pino 10 NC ![aviso]()
- Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao cabeçalho USB 2.0/1.1.
- Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada elétrica para evitar danos no suporte USB.
- TPM (cabeçalho do módulo de plataforma fidedigna)
Pode ligar um TPM (módulo de plataforma fidedigna) a este cabeçalho.
![]()
N.º do pino Definição 1 LAD0 2 VCC3 3 LAD1 4 Sem pino 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (cabeçalho da porta série)
O cabeçalho COM pode fornecer uma porta série através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, contacte o revendedor local.
![]()
N.º do pino Definição 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Sem pino - BAT (bateria)
A bateria fornece energia para manter os valores (como as configurações da BIOS, informações de data e hora) na CMOS quando o computador é desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo ou os valores da CMOS podem não ser precisos ou podem ser perdidos.
![]()
Pode limpar os valores da CMOS removendo a bateria:- Desligue o computador e desligue o cabo de alimentação.
- Remova cuidadosamente a bateria do suporte da bateria e aguarde um minuto. (Ou use um objeto de metal como uma chave de fendas para tocar nos terminais positivo e negativo do suporte da bateria, fazendo com que entrem em curto-circuito durante 5 segundos.)
- Substitua a bateria.
- Ligue o cabo de alimentação e reinicie o computador.
![aviso]()
- Desligue sempre o computador e desligue o cabo de alimentação antes de substituir a bateria.
- Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
- Contacte o local de compra ou o distribuidor local se não conseguir substituir a bateria sozinho ou se não tiver a certeza do modelo da bateria.
- Ao instalar a bateria, tenha em atenção a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
- As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.
- CLR_CMOS (Clear CMOS Jumper)
Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para os predefinidos de fábrica. Para limpar os valores da CMOS, utilize um objeto de metal, como uma chave de fendas, para tocar nos dois pinos durante alguns segundos.
![]()
Open: Normal
![]()
Short: Clear CMOS Values
![aviso]()
- Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de limpar os valores da CMOS.
- Após o reinício do sistema, aceda à configuração da BIOS para carregar os valores predefinidos de fábrica (selecione Load Optimized Defaults) ou configure manualmente as definições da BIOS (consulte o capítulo "BIOS Setup" para obter as configurações da BIOS).
Configuração do BIOS
O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem realizar o Power-On Self-Test (POST) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as configurações básicas do sistema ou ativar determinadas funcionalidades do sistema.
Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.
Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Para atualizar o BIOS, utilize a GIGABYTE Q-Flash ou a ferramenta @BIOS.
- O Q-Flash permite ao utilizador atualizar ou fazer o backup do BIOS de forma rápida e fácil sem entrar no sistema operativo.
- O @BIOS é uma ferramenta baseada no Windows que procura e descarrega a versão mais recente do BIOS da Internet e atualiza o BIOS.
- Uma vez que a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
- Recomenda-se que não altere as configurações predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha do sistema ao arrancar. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" (Carregar predefinições otimizadas) neste capítulo ou as introduções do jumper da bateria/limpar CMOS para saber como limpar os valores da CMOS.)
Ecrã de arranque
O seguinte ecrã do logótipo de arranque irá aparecer quando o computador arranca.
(Exemplo de versão do BIOS: F1c)
Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O modo Classic Setup (Configuração clássica) fornece configurações detalhadas do BIOS. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num sub-menu. Ou pode utilizar o seu rato para selecionar o item que pretende. O Easy Mode (Modo fácil) permite aos utilizadores visualizar rapidamente as informações atuais do sistema ou fazer ajustes para um desempenho otimizado. No Easy Mode (Modo fácil), pode utilizar o rato para se mover pelos itens de configuração.
- Quando o sistema não está estável como habitual, selecione o item Load Optimized Defaults (Carregar predefinições otimizadas) para definir o seu sistema para as suas predefinições.
- Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.
O menu principal
Teclas de função da configuração clássica
| <←><→> | Mova a barra de seleção para selecionar um menu de configuração |
| <↑><↓> | Mova a barra de seleção para selecionar um item de configuração num menu |
| <Enter> | Executar comando ou entrar num menu |
| < + >/<Page Up> | Aumentar o valor numérico ou fazer alterações |
| < - >/<Page Down> | Diminuir o valor numérico ou fazer alterações |
| <F1> | Mostrar descrições das teclas de função |
| <F2> | Mudar para o Easy Mode (Modo fácil) |
| <F5> | Restaurar as configurações anteriores do BIOS para os submenus atuais |
| <F7> | Carregar as configurações predefinidas otimizadas do BIOS para os submenus atuais |
| <F8> | Aceder à ferramenta Q-Flash |
| <F9> | Exibir informações do sistema |
| <F10> | Guardar todas as alterações e sair do programa de Configuração do BIOS |
| <F12> | Capturar o ecrã atual como uma imagem e guardá-la na sua unidade USB |
| <Esc> | Menu principal: Sair do programa de Configuração do BIOS Submenus: Sair do submenu atual |
M.I.T.
A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. A realização incorreta de overclock/sobretensão pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores do CMOS e reponha a placa para os valores predefinidos.)
- Definições avançadas de frequência
- Valor do relógio do anfitrião
Apresenta a frequência de funcionamento atual do relógio do anfitrião. - Rácio da fração de gráficos(Nota)
Permite definir o Rácio da fração de gráficos. - Rácio da não fração de gráficos(Nota)
Permite definir o Rácio da não fração de gráficos. - Rácio de relógio da CPU
Permite alterar o rácio de relógio para a CPU instalada. O intervalo ajustável depende da CPU que está a ser instalada. - Frequência da CPU
Apresenta a frequência de funcionamento atual da CPU. - Frequência FCLK para ativação antecipada
Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Predefinição: 1 GHz)
- Valor do relógio do anfitrião
- Definições avançadas do núcleo da CPU
- Rácio de relógio da CPU, frequência da CPU, frequência FCLK para ativação antecipada
As definições acima estão sincronizadas com as dos mesmos itens no menu Definições avançadas de frequência. - Desvio AVX(Nota)
O desvio AVX é o desvio negativo do rácio AVX. - Rácio Uncore
Permite definir o rácio Uncore da CPU. O intervalo ajustável depende da CPU que está a ser utilizada. - Frequência Uncore
Apresenta a frequência Uncore atual da CPU. - Substituição do rácio flexível da CPU
Ativa ou desativa o rácio flexível da CPU. O rácio de relógio máximo da CPU será baseado no valor das Definições do rácio flexível da CPU se o Rácio de relógio da CPU estiver definido como Auto. (Predefinição: Desativado) - Definições do rácio flexível da CPU
Permite definir o rácio flexível da CPU. O intervalo ajustável pode variar consoante a CPU. - Tecnologia Intel(R) Turbo Boost (Nota)
Permite determinar se pretende ativar a tecnologia Intel® CPU Turbo Boost. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Rácio Turbo (Nota)
Permite definir os rácios Turbo da CPU para diferentes números de núcleos ativos. A opção Auto define os rácios Turbo da CPU de acordo com as especificações da CPU. (Predefinição: Auto) - TDP do limite de energia (Watts)/Tempo limite de energia
Permite definir o limite de energia para o modo CPU Turbo e quanto tempo demora a funcionar no limite de energia especificado. Se o valor especificado for excedido, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a energia. A opção Auto define o limite de energia de acordo com as especificações da CPU. (Predefinição: Auto) - Limite de corrente do núcleo (Amperes)
Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a corrente. A opção Auto define o limite de energia de acordo com as especificações da CPU. (Predefinição: Auto) - Controlo do limite Turbo por núcleo (Nota)
Permite controlar cada limite do núcleo da CPU separadamente. (Predefinição: Auto) - N.º de núcleos da CPU ativados (Nota)
Permite selecionar o número de núcleos da CPU a ativar numa CPU multi-core Intel® (o número de núcleos da CPU pode variar consoante a CPU). A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Tecnologia Hyper-Threading (Nota)
Permite determinar se pretende ativar a tecnologia multi-threading ao utilizar uma CPU Intel® que suporte esta função. Esta funcionalidade só funciona para sistemas operativos que suportem o modo multi-processador. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Tecnologia Intel(R) Speed Shift (Tecnologia Intel® Speed Shift) (Nota)
Ativa ou desativa a tecnologia Intel® Speed Shift. Ativar esta funcionalidade permite que o processador aumente a sua frequência de funcionamento mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Predefinição: Auto) - Paragem melhorada da CPU (C1E) (Nota)
Ativa ou desativa a função Paragem melhorada da CPU (C1E) Intel®, uma função de poupança de energia da CPU no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Suporte de estado C3 (Nota)
Permite determinar se pretende deixar a CPU entrar no modo C3 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C3 é um estado de poupança de energia mais melhorado do que o C1. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Suporte de estado C6/C7 (Nota)
Permite determinar se pretende deixar a CPU entrar no modo C6/C7 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de poupança de energia mais melhorado do que o C3. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Suporte de estado C8 (Nota)
Permite determinar se pretende deixar a CPU entrar no modo C8 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C8 é um estado de poupança de energia mais melhorado do que o C6/C7. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Suporte de estado C10 (Nota)
Permite determinar se pretende deixar a CPU entrar no modo C10 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C10 é um estado de poupança de energia mais melhorado do que o C8. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Limite de estado C do pacote (Nota)
Permite especificar o limite de estado C para o processador. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Monitor térmico da CPU (Nota)
Ativa ou desativa a função Monitor térmico Intel®, uma função de proteção contra o sobreaquecimento da CPU. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver sobreaquecida. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Desvio do anel para o núcleo (Bin inferior)
Permite determinar se pretende desativar a função de redução automática do rácio do anel da CPU. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Função CPU EIST (Nota)
Ativa ou desativa a Tecnologia Enhanced Intel® Speed Step (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode reduzir de forma dinâmica e eficaz a voltagem e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto) - Race To Halt (RTH) (Nota)/Turbo eficiente em termos energéticos (Nota)
Ativa ou desativa as definições relacionadas com a poupança de energia da CPU. - Otimização de voltagem
Permite determinar se pretende ativar a otimização de voltagem para reduzir o consumo de energia. (Predefinição: Auto) - Prefetcher de hardware
Permite determinar se pretende ativar o prefetcher de hardware para pré-buscar dados e instruções da memória para a cache. (Predefinição: Auto) - Pré-busca de linha de cache adjacente
Permite determinar se pretende ativar o mecanismo de pré-busca de linha de cache adjacente que permite ao processador recuperar a linha de cache solicitada, bem como a linha de cache subsequente. (Predefinição: Auto) - Extreme Memory Profile (X.M.P.) (Nota)
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.- Desativado
Desativa esta função. (Predefinição) - Perfil1
Utiliza as definições do Perfil 1. - Perfil2 (Nota)
Utiliza as definições do Perfil 2.
- Desativado
- Multiplicador de memória do sistema
Permite definir o multiplicador de memória do sistema. A opção Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto) - Relógio de referência da memória
Permite ajustar manualmente o relógio de referência da memória. (Predefinição: Auto) - Rácio ímpar da memória (100/133 ou 200/266)
Permite ajustar manualmente o relógio de referência da memória. (Predefinição: Auto) - Frequência da memória (MHz)
O primeiro valor de frequência da memória é a frequência de funcionamento normal da memória que está a ser utilizada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as definições do Multiplicador de memória do sistema.
- Rácio de relógio da CPU, frequência da CPU, frequência FCLK para ativação antecipada
(Note) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades únicas das CPUs Intel®, visite o site da Intel.
- Definições Avançadas de Memória
- Extreme Memory Profile (X.M.P.) (Note), Multiplicador de Memória do Sistema, Clock de Ref. da Memória,Rácio Ímpar da Memória (100/133 ou 200/266), Frequência da Memória (MHz)
As definições acima são síncronas com as dos mesmos itens no menu Definições Avançadas de Frequência. - Modo de Arranque da Memória(Note)
Fornece métodos de deteção e treino da memória.- Auto
Permite que a BIOS configure automaticamente esta definição. (Predefinição) - Normal
A BIOS executa automaticamente o treino da memória. Tenha em atenção que, se o sistema se tornar instável ou não arrancar, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte as introduções do jumper da pilha/limpar CMOS para saber como limpar os valores da CMOS.) - Ativar Arranque Rápido
Ignorar a deteção e o treino da memória em alguns critérios específicos para um arranque mais rápido da memória. - Desativar Arranque Rápido
Detetar e treinar a memória em cada arranque.
- Auto
- Timing da Memória em Tempo Real
Permite ajustar os timings da memória após a fase da BIOS. (Predefinição: Auto) - Definições de Melhoramento da Memória
Fornece várias definições de melhoramento do desempenho da memória: Normal (desempenho básico), Relax OC, Estabilidade Melhorada e Desempenho Melhorado. (Predefinição: Normal) - Modo de Timing da Memória
Manual e Manual Avançado permitem que o Ajustador do Multiplicador da Memória, Intercalação de Canais, Intercalação de Ranks e as definições de timing da memória abaixo sejam configuráveis. As opções são: Auto (predefinição), Manual, Manual Avançado. - Voltagem do Perfil DDR
Quando utiliza um módulo de memória não XMP ou o Extreme Memory Profile (X.M.P.) está definido como Desativado, o valor é apresentado de acordo com a sua especificação de memória. Quando o Extreme Memory Profile (X.M.P.) está definido como Profile1 ou Profile2, o valor é apresentado de acordo com os dados SPD na memória XMP. - Ajustador do Multiplicador da Memória
Fornece diferentes níveis de ajuste automático da memória. (Predefinição: Auto) - Intercalação de Canais
Ativa ou desativa a intercalação de canais de memória. Ativado permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto) - Intercalação de Ranks
Ativa ou desativa a intercalação de ranks de memória. Ativado permite que o sistema aceda simultaneamente a diferentes ranks da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
- Extreme Memory Profile (X.M.P.) (Note), Multiplicador de Memória do Sistema, Clock de Ref. da Memória,Rácio Ímpar da Memória (100/133 ou 200/266), Frequência da Memória (MHz)
(Note) Este item está presente apenas quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.
- Sub-Timings da Memória do Canal A/B
Este submenu fornece definições de timing da memória para cada canal de memória. Os ecrãs de definição de timing respetivos são configuráveis apenas quando o Modo de Timing da Memória está definido como Manual ou Manual Avançado. Nota: O seu sistema pode tornar-se instável ou não arrancar depois de fazer alterações nos timings da memória. Se isto ocorrer, reponha a placa para os valores predefinidos carregando as predefinições otimizadas ou limpando os valores da CMOS. - Definições Avançadas de Voltagem
- Definições Avançadas de Energia
- Calibração da Load-Line do CPU Vcore
Permite configurar a Calibração da Load-Line para a voltagem do CPU Vcore. A seleção de um nível mais elevado mantém a voltagem do CPU Vcore mais consistente com o que está definido na BIOS sob carga pesada. Auto permite que a BIOS configure automaticamente esta definição e define a voltagem seguindo as especificações da Intel. (Predefinição: Auto)
- Calibração da Load-Line do CPU Vcore
- Controlo da Voltagem do Núcleo da CPU
Esta secção fornece opções de controlo da voltagem da CPU. - Controlo da Voltagem da DRAM
Esta secção fornece opções de controlo da voltagem da memória. - Controlo VR Interno
Esta secção fornece opções de controlo da voltagem VR. - Estado de Saúde do PC
- Repor Estado de Caixa Aberta
- Desativado
Mantém ou limpa o registo do estado anterior de intrusão no chassis. (Predefinição) - Ativado
Limpa o registo do estado anterior de intrusão no chassis e o campo Caixa Aberta irá apresentar "Não" no próximo arranque.
- Desativado
- Caixa Aberta
Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao conector CI da placa-mãe. Se a tampa do chassis do sistema for removida, este campo apresentará "Sim", caso contrário, apresentará "Não". Para limpar o registo do estado de intrusão no chassis, defina Repor Estado de Caixa Aberta para Ativado, guarde as definições na CMOS e, em seguida, reinicie o sistema. - Voltagem do CPU Vcore/CPU VCCSA/DRAM Canal A/B/+3,3 V/+5 V/+12 V/CPU VAXG
Apresenta as voltagens atuais do sistema.
- Repor Estado de Caixa Aberta
- Definições Diversas
- Velocidade Máx. da Ligação
Permite definir o modo de operação das ranhuras PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada ranhura. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto) - Melhoramento 3DMark01
Permite determinar se pretende melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)
- Velocidade Máx. da Ligação
- Definições Smart Fan 5
- Monitor
Permite selecionar um alvo a monitorizar e efetuar mais ajustes. (Predefinição: Ventoinha da CPU) - Controlo da Velocidade da Ventoinha
Permite determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.- Normal
Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição) - Silencioso
Permite que a ventoinha funcione a velocidades lentas. - Manual
Permite controlar a velocidade da ventoinha no gráfico de curvas. - Velocidade Máxima
Permite que a ventoinha funcione a velocidades máximas.
- Normal
- Utilizar Entrada de Temperatura do Controlo da Ventoinha
Permite selecionar a temperatura de referência para o controlo da velocidade da ventoinha. - Intervalo de Temperatura
Permite selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha. - Modo de Controlo da Ventoinha
- Auto
Permite que a BIOS detete automaticamente o tipo de ventoinha instalada e defina o modo de controlo ideal. (Predefinição) - Voltagem
O modo de voltagem é recomendado para uma ventoinha de 3 pinos. - PWM
O modo PWM é recomendado para uma ventoinha de 4 pinos.
- Auto
- Paragem da Ventoinha
Ativa ou desativa a função de paragem da ventoinha. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha interrompe o funcionamento quando a temperatura é inferior ao limite. (Predefinição: Desativado) - Temperatura
Apresenta a temperatura atual da área alvo selecionada. - Velocidade da Ventoinha
Apresenta as velocidades atuais da ventoinha. - Controlo de Aviso de Temperatura
Define o limiar de aviso para a temperatura. Quando a temperatura excede o limiar, a BIOS emite um som de aviso. As opções são: Desativado (predefinição), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Aviso de Falha da Ventoinha
Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado)
- Monitor
Sistema
Esta secção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.
- Nível de acesso
Apresenta o nível de acesso atual dependendo do tipo de proteção por palavra-passe utilizado. (Se não for definida nenhuma palavra-passe, a predefinição será apresentada como Administrador.) O nível de Administrador permite-lhe fazer alterações a todas as definições da BIOS; o nível de Utilizador apenas lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas. - Idioma do sistema
Seleciona o idioma predefinido utilizado pela BIOS. - Data do sistema
Define a data do sistema. O formato da data é semana (apenas leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido. - Hora do sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
BIOS
- Estado do NumLock no arranque
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ligado) - Opção de segurança
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na Configuração da BIOS. Depois de configurar este item, defina as palavras-passe no item Palavra-passe de administrador/Palavra-passe de utilizador.- Configuração
É necessária uma palavra-passe apenas para entrar no programa de Configuração da BIOS. - Sistema
É necessária uma palavra-passe para arrancar o sistema e para entrar na Configuração da BIOS programa. (Predefinição)
- Configuração
- Mostrar LOGO no ecrã inteiro
Permite-lhe determinar se pretende apresentar o logótipo da GIGABYTE no arranque do sistema. Desativado ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado) - Prioridades das opções de arranque
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento amovíveis que suportam o formato GPT terão o prefixo "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporta o particionamento GPT, selecione o dispositivo com o prefixo "UEFI:".
Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que tem o prefixo "UEFI:". - Prioridades BBS da unidade de disco rígido/unidade de CD/DVD ROM/unidade de disquetes/dispositivo de rede
Especifica a ordem de arranque para um tipo de dispositivo específico, como unidades de disco rígido, unidades óticas, unidades de disquetes e dispositivos que suportam a função Arrancar da LAN, etc. Prima <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão ligados. Este item está presente apenas se estiver instalado pelo menos um dispositivo para este tipo. - Arranque rápido
Ativa ou desativa o Arranque rápido para encurtar o processo de arranque do SO. Ultra Rápido proporciona a velocidade de arranque mais rápida. (Predefinição: Desativado) - Suporte SATA
- Todos os dispositivos Sata
Todos os dispositivos SATA são funcionais no sistema operativo e durante o POST. (Predefinição) - Apenas HDD de último arranque
Com exceção da unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO.
- Todos os dispositivos Sata
Este item só é configurável quando Arranque rápido está definido como Ativado ou Ultra Rápido.
- Suporte VGA
Permite-lhe selecionar o tipo de sistema operativo a arrancar.- Automático
Ativa apenas a ROM de opção de legado. - Driver EFI
Ativa a ROM de opção EFI. (Predefinição)
- Automático
Este item só é configurável quando Arranque rápido está definido como Ativado ou Ultra Rápido.
- Suporte USB
- Desativado
Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO. - Inicialização completa
Todos os dispositivos USB são funcionais no sistema operativo e durante o POST. - Inicialização parcial
Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO. (Predefinição)
- Desativado
Este item só é configurável quando Arranque rápido está definido como Ativado. Esta função é desativada quando Arranque rápido está definido como Ultra Rápido.
- Suporte de dispositivos PS2
- Desativado
Todos os dispositivos PS/2 são desativados antes da conclusão do processo de arranque do SO. - Ativado
Todos os dispositivos PS/2 são funcionais no sistema operativo e durante o POST. (Predefinição)
- Desativado
Este item só é configurável quando Arranque rápido está definido como Ativado. Esta função é desativada quando Arranque rápido está definido como Ultra Rápido.
- Suporte do driver da pilha de rede
- Desativado
Desativa o arranque a partir da rede. (Predefinição) - Ativado
Ativa o arranque a partir da rede.
- Desativado
Este item só é configurável quando Arranque rápido está definido como Ativado ou Ultra Rápido.
- Próximo arranque após perda de alimentação CA
- Arranque normal
Ativa o arranque normal após o retorno da alimentação CA. (Predefinição) - Arranque rápido
Mantém as definições de Arranque rápido após o retorno da alimentação CA.
- Arranque normal
Este item só é configurável quando Arranque rápido está definido como Ativado ou Ultra Rápido.
- Velocidade do rato
Permite-lhe definir a velocidade de movimento do cursor do rato. (Predefinição: 1 X) - Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.- Desativado
Desativa o UEFI CSM e suporta apenas o processo de arranque da BIOS UEFI. - Ativado
Ativa o UEFI CSM. (Predefinição)
- Desativado
- ROM de opção de arranque LAN PXE
Permite-lhe selecionar se pretende ativar a ROM de opção de legado para o controlador LAN. (Predefinição: Desativado) Este item só é configurável quando Suporte CSM está definido como Ativado. - Controlo da opção de arranque de armazenamento
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou legado para o controlador de dispositivo de armazenamento.- Não iniciar
Desativa a ROM de opção. - UEFI
Ativa apenas a ROM de opção UEFI. (Predefinição) - Legado
Ativa apenas a ROM de opção de legado.
- Não iniciar
Este item só é configurável quando Suporte CSM está definido como Ativado.
- Outros dispositivos PCI
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou Legado para o controlador de dispositivo PCI diferente dos controladores LAN, de dispositivo de armazenamento e de gráficos.- Não iniciar
Desativa a ROM de opção. - UEFI
Ativa apenas a ROM de opção UEFI. (Predefinição) - Legado
Ativa apenas a ROM de opção de legado.
- Não iniciar
Este item só é configurável quando Suporte CSM está definido como Ativado.
- Palavra-passe de administrador
Permite-lhe configurar uma palavra-passe de administrador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe fazer alterações a todas as definições da BIOS. - Palavra-passe de utilizador
Permite-lhe configurar uma palavra-passe de utilizador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas.
Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for solicitada a palavra-passe, introduza primeiro a correta. Quando lhe for solicitada uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for pedido para confirmar.
NOTA: Antes de definir a Palavra-passe de utilizador, certifique-se de que define primeiro a Palavra-passe de administrador.
Periféricos
- Saída de Ecrã Inicial
Especifica a primeira iniciação do ecrã do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.- IGFX
Define a placa gráfica integrada como o primeiro ecrã. - PCIe 1 Slot
Define a placa gráfica no slot PCIEX16 como o primeiro ecrã. (Predefinição)
- IGFX
- Controlador LAN Integrado
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Desativado. - Descodificação Acima de 4G
Ativa ou desativa dispositivos com capacidade de 64 bits para serem descodificados no espaço de endereço acima de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina como Ativado se estiver instalada mais do que uma placa gráfica avançada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereço de memória limitado de 4 GB). (Predefinição: Desativado) - RGB Fusion (LED Integrado)
Ativa ou desativa o LED de áudio integrado. (Predefinição: Ligado) - Intel Platform Trust Technology (PTT)
Ativa ou desativa a Intel® PTT Technology. (Predefinição: Desativado) - Software Guard Extensions (SGX)
Ativa ou desativa a tecnologia Intel® Software Guard Extensions. Esta funcionalidade permite que o software legal funcione num ambiente seguro e protege o software contra ataques de software malicioso. A opção Software Controlled (Controlado por software) permite-lhe ativar ou desativar esta funcionalidade com uma aplicação fornecida pela Intel. (Predefinição: Controlado por software)
- OffBoard SATA Controller Configuration
Apresenta informações sobre o seu SSD M.2 PCIe se estiver instalado. - Trusted Computing
Ativa ou desativa o Trusted Platform Module (TPM). - Super IO Configuration
- Serial Port
Ativa ou desativa a porta série integrada. (Predefinição: Ativado)
- Serial Port
- Intel(R) Bios Guard Technology
Ativa ou desativa a funcionalidade Intel® BIOS Guard, que protege o BIOS contra ataques maliciosos. - USB Configuration
- Legacy USB Support
Permite que o teclado/rato USB seja utilizado no MS-DOS. (Predefinição: Ativado) - XHCI Hand-off
Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte XHCI Hand-off. (Predefinição: Desativado) - USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado) - Port 60/64 Emulation
Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isto deve ser ativado para suporte legado total para teclados/ratos USB no MS-DOS ou no sistema operativo que não suporta nativamente dispositivos USB. (Predefinição: Ativado) - Mass Storage Devices
Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.
- Legacy USB Support
- Network Stack Configuration
- Network Stack
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, tal como instalar o SO a partir do servidor Windows Deployment Services. (Predefinição: Desativado) - Ipv4 PXE Support
Ativa ou desativa o suporte para IPv4 PXE. Este item só pode ser configurado quando a opção Network Stack (Pilha de rede) está ativada. - Ipv4 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando a opção Network Stack (Pilha de rede) está ativada. - Ipv6 PXE Support
Ativa ou desativa o suporte para IPv6 PXE. Este item só pode ser configurado quando a opção Network Stack (Pilha de rede) está ativada. - Ipv6 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando a opção Network Stack (Pilha de rede) está ativada. - PXE boot wait time
Permite-lhe configurar o tempo de espera antes de poder premir <Esc> para abortar o arranque PXE. Este item só pode ser configurado quando a opção Network Stack (Pilha de rede) está ativada. (Predefinição: 0) - Media detect count
Permite-lhe definir o número de vezes para verificar a presença de multimédia. Este item só pode ser configurado quando a opção Network Stack (Pilha de rede) está ativada. (Predefinição: 1)
- Network Stack
- NVMe Configuration
Apresenta informações sobre o seu SSD M.2 NVME PCIe se estiver instalado. - SATA And RST Configuration
- SATA Controller(s)
Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado) - SATA Mode Selection
Especifica o modo de funcionamento dos controladores SATA integrados.- Intel RST With Intel Optane System Acceleration
Ativa o suporte da tecnologia Intel® Optane™ para os controladores SATA. - AHCI
Configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, como Native Command Queuing e hot plug. (Predefinição)
- Intel RST With Intel Optane System Acceleration
- Aggressive LPM Support
Ativa ou desativa a funcionalidade de poupança de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Predefinição: Ativado) - Port 0/1/2/3
Ativa ou desativa cada porta SATA. (Predefinição: Ativado) - Hot plug
Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Predefinição: Desativado) - Configured as eSATA
Ativa ou desativa o suporte para dispositivos SATA externos.
- SATA Controller(s)
- Realtek PCIe GBE Family Controller
Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.
Chipset
- VT-d (Nota)
Ativa ou desativa a tecnologia de virtualização Intel® para E/S direcionada. (Predefinição: Ativado) - Internal Graphics
Ativa ou desativa a função gráfica integrada. (Predefinição: Automático) - DVMT Pre-Allocated
Permite-lhe definir o tamanho da memória gráfica integrada. As opções são: 32M~1024M. (Predefinição: 64M) - DVMT Total Gfx Mem
Permite-lhe alocar o tamanho da memória DVMT da placa gráfica integrada. As opções são: 128M, 256M, MAX. (Predefinição: 256M) - Audio Controller
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Desativado. - High Precision Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operativo. (Predefinição: Ativado) - IOAPIC 24-119 Entries
Ativa ou desativa esta função. (Predefinição: Ativado)
(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel®, visite o site da Intel.
Alimentação
- Gestão de Energia da Plataforma
Ativa ou desativa a função Gestão de Energia do Estado Ativo (ASPM). (Predefinição: Desativada) - PEG ASPM
Permite-lhe configurar o modo ASPM para o dispositivo ligado ao bus CPU PEG. Este item só pode ser configurado quando a Gestão de Energia da Plataforma estiver definida como Ativada. (Predefinição: Ativada) - PCH ASPM
Permite-lhe configurar o modo ASPM para o dispositivo ligado ao bus PCI Express do Chipset. Este item só pode ser configurado quando a Gestão de Energia da Plataforma estiver definida como Ativada. (Predefinição: Ativada) - DMI ASPM
Permite-lhe configurar o modo ASPM para o lado da CPU e o lado do Chipset da ligação DMI. Este item só pode ser configurado quando a Gestão de Energia da Plataforma estiver definida como Ativada. (Predefinição: Ativada) - AC BACK
Determina o estado do sistema após o restabelecimento da energia após uma falha de energia CA.- Sempre Desligado
O sistema permanece desligado após o restabelecimento da alimentação CA. (Predefinição) - Sempre Ligado
O sistema é ligado após o restabelecimento da alimentação CA. - Memória
O sistema regressa ao seu último estado ativo conhecido após o restabelecimento da alimentação CA.
- Sempre Desligado
- Ligar Através do Teclado
Permite que o sistema seja ligado através de um evento de despertar do teclado PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no fio +5VSB.- Desativado
Desativa esta função. (Predefinição) - Qualquer Tecla
Prima qualquer tecla para ligar o sistema. - Teclado 98
Prima o botão POWER no teclado Windows 98 para ligar o sistema. - Password
Defina uma password com 1 a 5 carateres para ligar o sistema.
- Desativado
- Password de Ligação
Defina a password quando a opção Ligar Através do Teclado estiver definida como Password.
Prima <Enter> neste item e defina uma password com até 5 carateres e, em seguida, prima <Enter> para aceitar. Para ligar o sistema, introduza a password e prima <Enter>.
Nota: Para cancelar a password, prima <Enter> neste item. Quando lhe for pedida a password, prima <Enter> novamente sem introduzir a password para limpar as definições da password. - Ligar Através do Rato
Permite que o sistema seja ligado através de um evento de despertar do rato PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no fio +5VSB.- Desativado
Desativa esta função. (Predefinição) - Mover
Mova o rato para ligar o sistema. - Duplo Clique
Faça duplo clique no botão esquerdo do rato para ligar o sistema.
- Desativado
- ErP
Determina se o sistema deve consumir a menor energia possível no estado S5 (desligado). (Predefinição: Desativado)
Nota: Quando este item está definido como Ativado, as seguintes funções deixarão de estar disponíveis: Retomar por Alarme, ligar através do rato e ligar através do teclado. - Desligar Suave Através do PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.- Desligar Instantaneamente
Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição) - Atraso de 4 Seg.
Mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.
- Desligar Instantaneamente
- Retomar por Alarme
Determina se deve ligar o sistema a uma hora desejada. (Predefinição: Desativado)
Se ativado, defina a data e a hora da seguinte forma:- Dia de despertar: Ligue o sistema a uma hora específica em cada dia ou num dia específico de um mês.
- Hora/minuto/segundo de despertar: Defina a hora a que o sistema será ligado automaticamente.
Nota: Ao utilizar esta função, evite um desligamento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.
- Preparado para CEC 2019
Permite-lhe selecionar se pretende permitir que o sistema ajuste o consumo de energia quando está no estado de desligamento, inativo ou em espera, a fim de cumprir as normas CEC (California Energy Commission) 2019. (Predefinição: Desativado) - RC6 (Render Standby)
Permite-lhe determinar se pretende permitir que a placa gráfica integrada entre no modo de espera para diminuir o consumo de energia. (Predefinição: Ativado)
Guardar e Sair
- Guardar e Sair da Configuração
Prima <Enter> neste item e selecione Sim. Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS. - Sair Sem Guardar
Prima <Enter> neste item e selecione Sim. Isto sai da Configuração da BIOS sem guardar as alterações efetuadas na Configuração da BIOS no CMOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS. - Carregar Predefinições Otimizadas
Prima <Enter> neste item e selecione Sim para carregar as definições predefinidas da BIOS ideais. As definições predefinidas da BIOS ajudam o sistema a funcionar no estado ideal. Carregue sempre as predefinições Otimizadas após atualizar a BIOS ou após limpar os valores do CMOS. - Substituição de Arranque
Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Sim para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo. - Guardar Perfis
Esta função permite-lhe guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Perfil de Configuração 1 ~ Perfil de Configuração 8. Prima <Enter> para concluir. Ou pode selecionar Selecionar Ficheiro em HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento. - Carregar Perfis
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS a partir de um perfil criado anteriormente, sem ter de reconfigurar as definições da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Selecionar Ficheiro em HDD/FDD/USB para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, como, por exemplo, reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo de bom funcionamento conhecido).
Instalar uma memória Intel® Optane™
Requisitos do sistema
- Memória Intel® Optane™
- A memória Optane™ tem de ter uma capacidade de pelo menos 16 GB e tem de ter uma capacidade igual ou inferior à do disco rígido/SSD a ser acelerado.
- O disco rígido/SSD a ser acelerado tem de ser um disco rígido SATA ou um SSD SATA M.2 e tem de ter o Windows 10 de 64 bits (ou versão posterior) instalado no mesmo. (Tem de ser formatado para partição GPT.)
- O disco de controladores da motherboard
Diretrizes de instalação
A-1: Instalação no modo AHCI
Se o controlador SATA foi configurado no modo AHCI, siga os passos abaixo:
- Depois de entrar no sistema operativo, insira o disco de controladores da motherboard na unidade ótica. No ecrã Xpress Install, selecione Aceleração do Sistema de Memória Intel(R) Optane(TM) (Nota) para instalar. Siga as instruções no ecrã para continuar. O sistema irá reiniciar automaticamente.
- Depois de voltar a entrar no sistema operativo, a caixa de diálogo apresentada acima irá aparecer. Clique em Sim para continuar a instalação e, em seguida, reinicie o sistema.
- Inicie a aplicação de memória Intel(R) Optane a partir do menu Iniciar. Uma mensagem que diz que a memória Intel® Optane™ está desativada irá aparecer no ecrã principal. Clique em Ativar para ativar a memória Intel® Optane™ e reinicie o sistema novamente.
- Inicie a aplicação de memória Intel(R) Optane a partir do menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada. (O modo de controlador SATA é alterado para Intel RST com Aceleração do Sistema Intel Optane a partir do modo AHCI. NÃO volte a alterar o modo de controlador SATA para AHCI. Ao fazê-lo, irá impedir que a memória Intel® Optane™ funcione corretamente.)
A-2: Instalação no modo Intel RST com Aceleração do Sistema Intel Optane
Se o controlador SATA foi configurado no modo Intel RST com Aceleração do Sistema Intel Optane, siga os passos abaixo:
- Depois de o sistema reiniciar, aceda à configuração da BIOS, certifique-se de que o Suporte CSM no menu BIOS está desativado.
- Aceda a Periféricos\Configuração SATA e RST e certifique-se de que Usar OROM Legado RST está desativado. Se quiser ativar a memória Optane™ instalada no conector M2M_32G, defina Dispositivo de Armazenamento PCIe na Porta 21 para Controlado por RST.
- Entre no sistema operativo, inicie o utilitário Intel® Rapid Storage Technology a partir do menu Iniciar e, em seguida, ative a memória Intel® Optane™ no ecrã Memória Intel® Optane™.
- Siga as instruções no ecrã para continuar a instalação e, em seguida, reinicie o sistema quando estiver concluída.
- Uma memória Optane™ não pode ser usada para acelerar um SSD PCIe M.2.
- Não remova abruptamente a memória Optane™. Ao fazê-lo, o sistema operativo deixará de funcionar corretamente.
- Se quiser alterar/remover a memória Optane™, tem de a desativar primeiro usando a aplicação Intel® Rapid Storage Technology ou Intel(R) Optane™ Memory.
- Depois de ativar a memória Optane™, as definições da BIOS relacionadas permanecerão mesmo após uma atualização da BIOS.
(Nota) Se o sistema já tiver o utilitário Intel® Rapid Storage Technology instalado, tem de o remover primeiro antes de instalar a aplicação Aceleração do Sistema de Memória Intel(R) Optane(TM).
Instalação de controladores
- Antes de instalar os controladores, instale primeiro o sistema operativo.
- Depois de instalar o sistema operativo, insira o disco de controladores da motherboard na unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe." (Ou aceda a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)
"Xpress Install" irá analisar automaticamente o sistema e, em seguida, listar todos os controladores que são recomendados para instalar. Pode clicar no botão Xpress Install e "Xpress Install" irá instalar todos os controladores selecionados. Ou clique no ícone de seta
para instalar individualmente os controladores de que precisa.
Visite o website da GIGABYTE para obter mais informações sobre o software.
Visite o website da GIGABYTE para obter mais informações sobre resolução de problemas.
Para obter mais detalhes sobre o produto, visite o website da GIGABYTE.
Referências
Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Descarregar Manual da Gigabyte B360M H
