Manualul Gigabyte B360M H
Cuprins
Identificarea reviziei plăcii de bază
Numărul reviziei de pe placa dvs. de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verificați revizia plăcii dvs. de bază înainte de a actualiza BIOS-ul, driverele sau când căutați informații tehnice.
Exemplu:

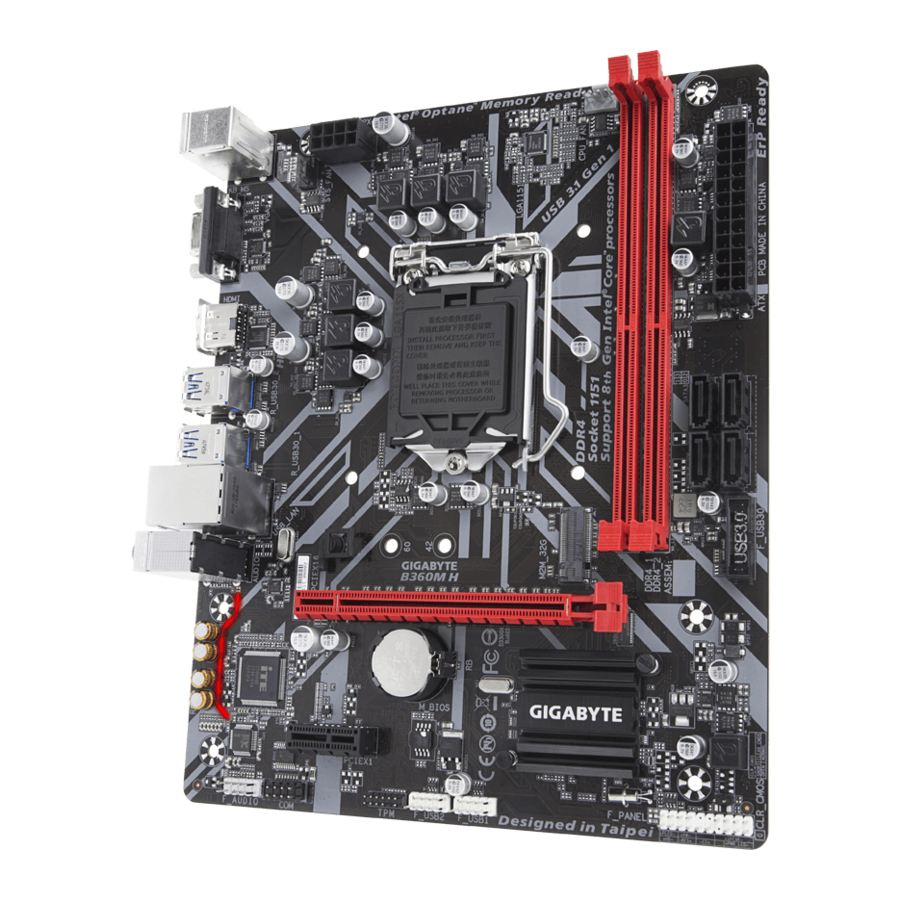

Aspectul plăcii de bază B360M H
Conținutul cutiei
- Placă de bază B360M H
- Două cabluri SATA
- Disc cu drivere pentru placa de bază
- Ecran I/O
- Manualul utilizatorului
* Conținutul cutiei de mai sus este doar cu titlu de referință, iar elementele reale depind de pachetul de produse pe care îl obțineți. Conținutul cutiei poate fi modificat fără notificare prealabilă.
Instalarea hardware
Precauții de instalare
Placa de bază conține numeroase circuite și componente electronice delicate, care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:
- Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
- Înainte de instalare, nu scoateți sau rupeți eticheta cu S/N (numărul de serie) a plăcii de bază sau eticheta de garanție furnizată de distribuitorul dvs. Aceste etichete sunt necesare pentru validarea garanției.
- Scoateți întotdeauna alimentarea cu curent alternativ scoțând cablul de alimentare de la priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
- Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate bine și sigur.
- Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
- Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
- Înainte de a instala placa de bază, vă rugăm să o aveți deasupra unei plăci antistatice sau în interiorul unui container de ecranare electrostatică.
- Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
- Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
- Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale hardware-ului dvs. sunt conectate.
- Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
- Asigurați-vă că nu există șuruburi sau componente metalice rămase plasate pe placa de bază sau în interiorul carcasei computerului.
- Nu așezați sistemul computerizat pe o suprafață neuniformă.
- Nu așezați sistemul computerizat într-un mediu cu temperatură ridicată sau umed.
- Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
- Dacă nu sunteți sigur cu privire la oricare dintre pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computer certificat.
- Dacă utilizați un adaptor, un cablu prelungitor de alimentare sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau de împământare ale acestuia.
Specificațiile produsului
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor referitoare la produs fără notificare prealabilă.
Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.
Vă rugăm să vizitați pagina Support\Utility List de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.
Instalarea CPU-ului
Citiți următoarele instrucțiuni înainte de a începe instalarea CPU-ului:
- Asigurați-vă că placa de bază acceptă CPU-ul.
(Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.) - Opriți întotdeauna computerul și scoateți cablul de alimentare de la priză înainte de a instala CPU-ul pentru a preveni deteriorarea hardware-ului.
- Localizați pinul unu al CPU-ului. CPU-ul nu poate fi introdus dacă este orientat incorect. (Sau puteți localiza crestăturile de pe ambele părți ale CPU-ului și tastele de aliniere de pe soclul CPU-ului.)
- Aplicați un strat uniform și subțire de unsoare termică pe suprafața CPU-ului.
- Nu porniți computerul dacă cooler-ul CPU-ului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea CPU-ului.
- Setați frecvența gazdei CPU în conformitate cu specificațiile CPU-ului. Nu este recomandat ca frecvența magistralei sistemului să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în funcție de specificațiile hardware, inclusiv CPU-ul, placa grafică, memoria, hard disk-ul etc.
Instalarea CPU-ului
Localizați tastele de aliniere de pe soclul CPU-ului plăcii de bază și crestăturile de pe CPU.
Nu scoateți capacul soclului CPU-ului înainte de a introduce CPU-ul. Acesta poate sări de pe placa de încărcare automat în timpul procesului de reangajare a manetei după ce introduceți CPU-ul.
Instalarea memoriei
Citiți următoarele indicații înainte de a începe instalarea memoriei:
- Asigurați-vă că placa de bază suportă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
(Accesați site-ul web al GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.) - Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
- Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.
Configurația memoriei Dual Channel
Această placă de bază oferă două socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.
Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre instalarea hardware.
Cele două socluri de memorie DDR4 sunt împărțite în două canale și fiecare canal are un soclu de memorie după cum urmează:
- Canalul A: DDR4_1
- Canalul B: DDR4_2
Datorită limitărilor CPU, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.
- Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
- Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
Instalarea unei plăci de expansiune
Citiți următoarele indicații înainte de a începe instalarea unei plăci de expansiune:
- Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa de expansiune.
- Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.
Conectori panoului din spate
- Port tastatură PS/2 și mouse PS/2
Utilizați portul superior (verde) pentru a conecta un mouse PS/2 și portul inferior (violet) pentru a conecta o tastatură PS/2. - Port D-Sub
Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port. - Port HDMI
![]()
Portul HDMI acceptă formatele HDCP 2.2 și Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM cu 8 canale de până la 192 KHz/16 biți. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@30 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
![informații]()
După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul implicit de redare a sunetului la HDMI. (Numele articolului poate diferi în funcție de sistemul dvs. de operare.) - Port USB 3.1 Gen 1
Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitivele USB. - Port RJ-45 LAN
Portul Gigabit Ethernet LAN oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.
![]()
LED de conexiune/viteză:
Stare Descriere Portocaliu Rata de date de 1 Gbps Verde Rata de date de 100 Mbps Oprit Rata de date de 10 Mbps LED de activitate:
Stare Descriere Clipește Are loc transmisia sau recepția de date Oprit Nu are loc nicio transmisie sau recepție de date - Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitivele USB. - Intrare linie/Ieșire difuzor spate (Albastru)
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitivele de intrare linie, cum ar fi o unitate optică, walkman etc. - Ieșire linie/Ieșire difuzor frontal (Verde)
Mufa de ieșire linie. Pentru o calitate mai bună a sunetului, se recomandă să vă conectați căștile/difuzorul la această mufă (efectele reale pot varia în funcție de dispozitivul utilizat). - Intrare microfon/Ieșire difuzor central/subwoofer (Roz)
Mufa de intrare microfon.
Configurații mufă audio:
| Mufă | Căști/2 canale | 4 canale | 6 canale | 8 canale | |
 | Intrare linie/Ieșire difuzor spate | ✓ | ✓ | ✓ | |
 | Ieșire linie/Ieșire difuzor frontal | ✓ | ✓ | ✓ | ✓ |
 | Intrare microfon/Ieșire difuzor central/subwoofer | ✓ | ✓ | ||
| Ieșire linie panou frontal/Ieșire difuzor lateral | ✓ | ||||
Pentru a configura sunetul pe 7.1 canale, trebuie să utilizați un modul audio HD pentru panoul frontal și să activați funcția audio multicanal prin intermediul driverului audio.
- Când scoateți cablul conectat la un conector al panoului din spate, mai întâi scoateți cablul de pe dvs. dispozitiv și apoi scoateți-l de pe placa de bază.
- Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.
Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre configurarea software-ului audio.
Conectori interni
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:
- Mai întâi, asigurați-vă că dispozitivele dumneavoastră sunt conforme cu conectorii pe care doriți să-i conectați.
- Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de curent pentru a preveni deteriorarea dispozitivelor.
- După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.
1/2. ATX_12V_2X4/ATX (Conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V alimentează în principal procesorul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.
Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care să reziste la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.
| Nr. pinului | Definiție |
| 1 | GND (Doar pentru 2x4 pini 12V) |
| 2 | GND (Doar pentru 2x4 pini 12V) |
| 3 | GND |
| 4 | GND |
| 5 | +12V (Doar pentru 2x4 pini 12V) |
| 6 | +12V (Doar pentru 2x4 pini 12V) |
| 7 | +12V |
| 8 | +12V |
| Nr. pinului | Definiție |
| 1 | 3.3V |
| 2 | 3.3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand by +5V) |
| 10 | +12V |
| 11 | +12V (Doar pentru 2x12-pin ATX) |
| 12 | 3.3V (Doar pentru 2x12-pin ATX) |
| 13 | 3.3V |
| 14 | -12V |
| 15 | GND |
| 16 | PS_ON (soft On/Off) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (Doar pentru 2x12-pin ATX) |
| 24 | GND (Doar pentru 2x12-pin ATX) |
3/4. CPU_FAN/SYS_FAN (Conectori pentru ventilator)
Toți conectorii pentru ventilator de pe această placă de bază au 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul șasiului.
| Nr. pinului | Definiție |
| 1 | GND |
| 2 | Controlul vitezei prin tensiune |
| 3 | Senzor |
| 4 | Controlul vitezei PWM |
- Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului dumneavoastră. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
- Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu așezați un capac jumper pe conectori.
- SATA3 0/1/2/3 (Conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA.
![]()
Nr. pinului Definiție 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![informații]()
Pentru a activa hot-plugging pentru porturile SATA, consultați capitolul "Configurare BIOS", "Periferice\Configurare SATA și RST", pentru mai multe informații. - M2M_32G (Conector M.2 Socket 3)
Conectorii M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe.
![]()
Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.- Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi instalați mai întâi clema de montare.
- Glisați SSD-ul M.2 în conector într-un unghi.
- Apăsați SSD-ul M.2 în jos și apoi fixați-l apăsând știftul clemei în orificiul de montare.
Selectați orificiul potrivit pentru clema de montare în funcție de lungimea SSD-ului M.2 care urmează să fie instalat.
- F_PANEL (Conectorul panoului frontal)
Conectați întrerupătorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în carcasă și indicatorul de stare a sistemului de pe carcasă la acest conector conform atribuirilor pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
![]()
- PLED/PWR_LED (LED de alimentare):
Se conectează la indicatorul de stare a alimentării de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în stare de repaus S3/S4 sau oprit (S5).Starea sistemului LED S0 Pornit S3/S4/S5 Oprit - PW (Întrerupător de alimentare):
Se conectează la întrerupătorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul în care vă opriți sistemul folosind întrerupătorul de alimentare (consultați capitolul "Configurare BIOS", "Alimentare" pentru mai multe informații). - SPEAK (Difuzor):
Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului. - HD (LED activitate hard disk):
Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al carcasei. LED-ul este aprins când hard disk-ul citește sau scrie date. - RES (Comutator de resetare):
Se conectează la comutatorul de resetare de pe panoul frontal al carcasei. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală. - CI (Conector pentru intruziune în carcasă):
Se conectează la comutatorul/senzorul de intruziune în carcasă de pe carcasă, care poate detecta dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu un comutator/senzor de intruziune în carcasă. - NC: Fără conexiune.
![informație]()
Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din întrerupătorul de alimentare, comutatorul de resetare, LED-ul de alimentare, LED-ul de activitate a hard disk-ului, difuzor și etc. Când conectați modulul panoului frontal al carcasei la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor se potrivesc corect.
- PLED/PWR_LED (LED de alimentare):
- F_AUDIO (Conector audio pentru panoul frontal)
Conectorul audio pentru panoul frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al carcasei la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.
![]()
Nr. pinului Definiție 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Fără pin 9 LINE2_L 10 Sense ![informație]()
Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio pentru panoul frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul carcasei. - F_USB30 (Conector USB 3.1 Gen 1)
Conectorul este conform cu specificațiile USB 3.1 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.1 Gen 1, vă rugăm să contactați dealerul local.
![]()
Nr. pinului Definiție 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Fără pin - F_USB1/F_USB2 (Conectori USB 2.0/1.1)
Conectorii sunt conformi cu specificațiile USB 2.0/1.1. Fiecare conector USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați dealerul local.
![]()
Nr. pinului Definiție 1 Alimentare (5V) 2 Alimentare (5V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Fără pin 10 NC ![avertisment]()
- Nu conectați cablul suportului IEEE 1394 (2x5 pini) în conectorul USB 2.0/1.1.
- Înainte de a instala suportul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.
- TPM (Conector modul platformă securizată)
Puteți conecta un modul TPM (Trusted Platform Module) la acest conector.
![]()
Nr. pinului Definiție 1 LAD0 2 VCC3 3 LAD1 4 Fără pin 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (Conector port serial)
Conectorul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați dealerul local.
![]()
Nr. pinului Definiție 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Fără pin - BAT (Baterie)
Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut sau valorile CMOS pot fi inexacte sau pot fi pierdute.
![]()
Puteți șterge valorile CMOS prin scoaterea bateriei:- Opriți computerul și scoateți cablul de alimentare.
- Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, făcându-le scurtcircuit timp de 5 secunde.)
- Înlocuiți bateria.
- Introduceți cablul de alimentare și reporniți computerul.
![avertisment]()
- Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
- Înlocuiți bateria cu una echivalentă. Deteriorarea dispozitivelor dvs. poate apărea dacă bateria este înlocuită cu un model incorect.
- Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
- Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
- Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.
- CLR_CMOS (șunt de ștergere CMOS)
Utilizați acest șunt pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.
![]()
Deschis: Normal
![]()
Scurt: Șterge valorile CMOS
![avertisment]()
- Opriți întotdeauna computerul și deconectați cablul de alimentare de la priza de alimentare înainte de a șterge valorile CMOS.
- După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încarcă valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup" pentru configurațiile BIOS).
Configurarea BIOS-ului
BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare etc. BIOS-ul include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a menține valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.
- Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
- @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.
- Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme la utilizarea versiunii curente a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
- Se recomandă să nu modificați setările implicite (dacă nu este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumper-ului baterie/clear CMOS pentru modul de ștergere a valorilor CMOS.)
Ecranul de pornire
Următorul ecran cu logo-ul de pornire va apărea când computerul pornește.
(Exemplu de versiune BIOS: F1c)
Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări BIOS detaliate. Puteți apăsa tastele săgeți de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit. Modul Easy permite utilizatorilor să vizualizeze rapid informațiile actuale ale sistemului sau să facă ajustări pentru performanțe optime. În modul Easy, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare.
- Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
- Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS.
Meniul principal
Tastele funcționale de configurare clasică
| <←><→> | Mutați bara de selecție pentru a selecta un meniu de configurare |
| <↑><↓> | Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu |
| <Enter> | Execută comanda sau intră într-un meniu |
| < + >/<Page Up> | Crește valoarea numerică sau efectuează modificări |
| < - >/<Page Down> | Scade valoarea numerică sau efectuează modificări |
| <F1> | Afișează descrierile tastelor funcționale |
| <F2> | Comută la modul Easy |
| <F5> | Restabilește setările BIOS anterioare pentru submeniurile curente |
| <F7> | Încarcă setările implicite BIOS optimizate pentru submeniurile curente |
| <F8> | Accesează utilitarul Q-Flash |
| <F9> | Afișează informațiile despre sistem |
| <F10> | Salvează toate modificările și iese din programul de configurare BIOS |
| <F12> | Capturează ecranul curent ca imagine și îl salvează pe unitatea USB |
| <Esc> | Meniu principal: Iese din programul de configurare BIOS Submeniuri: Iese din submeniul curent |
M.I.T.
Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut, depinde de configurațiile generale ale sistemului dvs. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)
- Setări avansate de frecvență
- Valoarea ceasului host
Afișează frecvența curentă de funcționare a ceasului host. - Raportul de felie grafică(Notă)
Vă permite să setați raportul de felie grafică. - Raportul grafic UnSlice(Notă)
Vă permite să setați raportul grafic UnSlice. - Raport ceas CPU
Vă permite să modificați raportul de ceas pentru procesorul instalat. Intervalul reglabil depinde de procesorul care este instalat. - Frecvența CPU
Afișează frecvența curentă de funcționare a procesorului. - Frecvența FCLK pentru pornire timpurie
Vă permite să setați frecvența FCLK. Opțiunile sunt: Normal(800Mhz), 1GHz, 400MHz. (Implicit: 1GHz)
- Valoarea ceasului host
- Setări avansate ale nucleului CPU
- Raport ceas CPU, frecvența CPU, frecvența FCLK pentru pornire timpurie
Setările de mai sus sunt sincrone cu cele de sub aceleași elemente din meniul Setări avansate de frecvență. - Decalaj AVX(Notă)
Decalajul AVX este decalajul negativ al raportului AVX. - Raportul Uncore
Vă permite să setați raportul Uncore al procesorului. Intervalul reglabil depinde de procesorul utilizat. - Frecvența Uncore
Afișează frecvența curentă Uncore a procesorului. - Suprascriere raport flexibil CPU
Activează sau dezactivează raportul flexibil al procesorului. Raportul maxim de ceas al procesorului se va baza pe valoarea Setări raport flexibil CPU dacă Raport ceas CPU este setat la Auto (Automat). (Implicit: Dezactivat) - Setări raport flexibil CPU
Vă permite să setați raportul flexibil al procesorului. Intervalul reglabil poate varia în funcție de procesor. - Tehnologia Intel(R) Turbo Boost (Notă)
Vă permite să determinați dacă să activați tehnologia Intel® CPU Turbo Boost. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Raport Turbo (Notă)
Vă permite să setați rapoartele CPU Turbo pentru un număr diferit de nuclee active. Auto (Automat) setează rapoartele CPU Turbo conform specificațiilor CPU. (Implicit: Auto (Automat)) - Limită de putere TDP (Watts)/Timp limită de putere
Vă permite să setați limita de putere pentru modul CPU Turbo și cât timp este necesar pentru a funcționa la limita de putere specificată. Dacă valoarea specificată este depășită, procesorul va reduce automat frecvența nucleului pentru a reduce puterea. Auto (Automat) setează limita de putere conform specificațiilor CPU. (Implicit: Auto (Automat)) - Limită de curent al nucleului (Amperi)
Vă permite să setați o limită de curent pentru modul CPU Turbo. Când curentul CPU depășește limita de curent specificată, procesorul va reduce automat frecvența nucleului pentru a reduce curentul. Auto (Automat) setează limita de putere conform specificațiilor CPU. (Implicit: Auto (Automat)) - Control limită Turbo per nucleu (Notă)
Vă permite să controlați separat fiecare limită a nucleului CPU. (Implicit: Auto (Automat)) - Nr. de nuclee CPU activate (Notă)
Vă permite să selectați numărul de nuclee CPU de activat într-un procesor Intel® multi-core (numărul de nuclee CPU poate varia în funcție de CPU). Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Tehnologia Hyper-Threading (Notă)
Vă permite să determinați dacă să activați tehnologia multi-threading atunci când utilizați un procesor Intel® CPU care acceptă această funcție. Această caracteristică funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Tehnologia Intel(R) Speed Shift (Tehnologia Intel® Speed Shift) (Notă)
Activează sau dezactivează tehnologia Intel® Speed Shift. Activarea acestei funcții permite procesorului să-și crească frecvența de funcționare mai rapid și apoi îmbunătățește capacitatea de răspuns a sistemului. (Implicit: Auto (Automat)) - Oprire îmbunătățită CPU (C1E) (Notă)
Activează sau dezactivează funcția Intel® CPU Enhanced Halt (C1E), o funcție de economisire a energiei CPU în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Suport stare C3 (Notă)
Vă permite să determinați dacă procesorul poate intra în modul C3 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C3 este o stare de economisire a energiei mai îmbunătățită decât C1. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Suport stare C6/C7 (Notă)
Vă permite să determinați dacă procesorul poate intra în modul C6/C7 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6/C7 este o stare de economisire a energiei mai îmbunătățită decât C3. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Suport stare C8 (Notă)
Vă permite să determinați dacă procesorul poate intra în modul C8 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C8 este o stare de economisire a energiei mai îmbunătățită decât C6/C7. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Suport stare C10 (Notă)
Vă permite să determinați dacă procesorul poate intra în modul C10 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C10 este o stare de economisire a energiei mai îmbunătățită decât C8. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Limită stare C pachet (Notă)
Vă permite să specificați limita stării C pentru procesor. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Monitor termic CPU (Notă)
Activează sau dezactivează funcția Intel® Thermal Monitor, o funcție de protecție la supraîncălzire a procesorului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse atunci când procesorul este supraîncălzit. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Inel la decalajul nucleului (Down Bin)
Vă permite să determinați dacă să dezactivați funcția de auto-reducere a raportului inelului CPU. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Funcția CPU EIST (Notă)
Activează sau dezactivează tehnologia Enhanced Intel® Speed Step Technology (EIST). În funcție de încărcarea procesorului, tehnologia Intel EIST poate reduce dinamic și eficient tensiunea și frecvența nucleului CPU pentru a reduce consumul mediu de energie și producția de căldură. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto (Automat)) - Race To Halt (RTH) (Notă)/Turbo eficient energetic (Notă)
Activează sau dezactivează setările legate de economisirea energiei CPU. - Optimizare tensiune
Vă permite să determinați dacă să activați optimizarea tensiunii pentru a reduce consumul de energie. (Implicit: Auto (Automat)) - Prefetcher hardware
Vă permite să determinați dacă să activați prefetcherul hardware pentru a prelua date și instrucțiuni din memorie în cache. (Implicit: Auto (Automat)) - Prefetch linie cache adiacentă
Vă permite să determinați dacă să activați mecanismul de prefetch al liniei cache adiacente care permite procesorului să recupereze linia cache solicitată, precum și linia cache ulterioară. (Implicit: Auto (Automat)) - Profil de memorie extrem (X.M.P.) (Notă)
Permite BIOS-ului să citească datele SPD de pe modulele de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activată.- Dezactivat
Dezactivează această funcție. (Implicit) - Profilul1
Utilizează setările profilului 1. - Profilul2 (Notă)
Utilizează setările profilului 2.
- Dezactivat
- Multiplicator memorie sistem
Vă permite să setați multiplicatorul memoriei de sistem. Auto (Automat) setează multiplicatorul memoriei conform datelor SPD ale memoriei. (Implicit: Auto (Automat)) - Ceas ref memorie
Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto (Automat)) - Raport impar memorie (100/133 sau 200/266)
Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto (Automat)) - Frecvența memoriei (MHz)
Prima valoare a frecvenței memoriei este frecvența normală de funcționare a memoriei utilizate; a doua este frecvența memoriei care este reglată automat în funcție de setările Multiplicator memorie sistem.
- Raport ceas CPU, frecvența CPU, frecvența FCLK pentru pornire timpurie
(Notă) Acest element este prezent doar atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel® , vă rugăm să vizitați site-ul web al Intel.
- Setări avansate de memorie
- Extreme Memory Profile (X.M.P.) (Notă), Multiplicatorul memoriei sistemului, Ceasul de referință al memoriei, Raportul impar al memoriei (100/133 sau 200/266), Frecvența memoriei (MHz)
Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Advanced Frequency Settings. - Modul de bootare a memoriei (Notă)
Oferă metode de detectare și instruire a memoriei.- Auto
Permite BIOS-ului să configureze automat această setare. (Implicit) - Normal
BIOS-ul efectuează automat instruirea memoriei. Vă rugăm să rețineți că, dacă sistemul devine instabil sau imposibil de pornit, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați introducerile jumper-ului bateriei/ștergerii CMOS pentru modul de ștergere a valorilor CMOS.) - Activați pornirea rapidă
Omite detectarea și instruirea memoriei în unele criterii specifice pentru o pornire mai rapidă a memoriei. - Dezactivați pornirea rapidă
Detectează și antrenează memoria la fiecare pornire.
- Auto
- Temporizare memorie în timp real
Vă permite să reglați fin temporizarea memoriei după etapa BIOS. (Implicit: Auto) - Setări de îmbunătățire a memoriei
Oferă mai multe setări de îmbunătățire a performanței memoriei: Normal (performanță de bază), Relax OC, Stabilitate îmbunătățită și Performanță îmbunătățită. (Implicit: Normal) - Mod de temporizare a memoriei
Manual și Manual avansat permit configurarea Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving și a setărilor de temporizare a memoriei de mai jos. Opțiunile sunt: Auto (implicit), Manual, Manual avansat. - Tensiune Profile DDR
Când utilizați un modul de memorie non-XMP sau Extreme Memory Profile (X.M.P.) este setat pe Dezactivat, valoarea este afișată conform specificațiilor memoriei dvs. Când Extreme Memory Profile (X.M.P.) este setat la Profile1 sau Profile2, valoarea este afișată conform datelor SPD de pe memoria XMP. - Memory Multiplier Tweaker
Oferă diferite niveluri de reglare automată a memoriei. (Implicit: Auto) - Channel Interleaving
Activează sau dezactivează intercalarea canalelor de memorie. Activat permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto) - Rank Interleaving
Activează sau dezactivează intercalarea rangurilor de memorie. Activat permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
- Extreme Memory Profile (X.M.P.) (Notă), Multiplicatorul memoriei sistemului, Ceasul de referință al memoriei, Raportul impar al memoriei (100/133 sau 200/266), Frecvența memoriei (MHz)
(Notă) Acest element este prezent doar atunci când instalați un CPU și un modul de memorie care acceptă această funcție.
- Sub-temporizări ale memoriei canalului A/B
Acest submeniu oferă setări de temporizare a memoriei pentru fiecare canal de memorie. Ecranele respective de setare a temporizării pot fi configurate numai când Memory Timing Mode este setat la Manual sau Manual avansat. Notă: Sistemul dvs. poate deveni instabil sau nu poate porni după ce efectuați modificări ale temporizărilor memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS. - Setări avansate de tensiune
- Setări avansate de alimentare
- Calibrarea liniei de încărcare CPU Vcore
Vă permite să configurați calibrarea liniei de încărcare pentru tensiunea CPU Vcore. Selectarea unui nivel mai ridicat menține tensiunea CPU Vcore mai consistentă cu ceea ce este setat în BIOS sub sarcină grea. Auto permite BIOS-ului să configureze automat această setare și setează tensiunea urmând specificațiile Intel. (Implicit: Auto)
- Calibrarea liniei de încărcare CPU Vcore
- Controlul tensiunii nucleului CPU
Această secțiune oferă opțiuni de control al tensiunii CPU. - Controlul tensiunii DRAM
Această secțiune oferă opțiuni de control al tensiunii memoriei. - Control VR intern
Această secțiune oferă opțiuni de control al tensiunii VR. - Starea de sănătate a PC-ului
- Resetați starea carcasei deschise
- Dezactivat
Păstrează sau șterge înregistrarea stării anterioare de intruziune în carcasă. (Implicit) - Activat
Șterge înregistrarea stării anterioare de intruziune în carcasă, iar câmpul Case Open va afișa "No" la următoarea pornire.
- Dezactivat
- Carcasa deschisă
Afișează starea de detectare a dispozitivului de detectare a intruziunii în carcasă atașat la header-ul CI al plăcii de bază. Dacă capacul carcasei sistemului este îndepărtat, acest câmp va afișa "Yes", altfel va afișa "No". Pentru a șterge înregistrarea stării de intruziune în carcasă, setați Reset Case Open Status la Activat, salvați setările în CMOS și apoi reporniți sistemul. - CPU Vcore/CPU VCCSA/DRAM Tensiunea canalului A/B/+3.3V/+5V/+12V/CPU VAXG
Afișează tensiunile curente ale sistemului.
- Resetați starea carcasei deschise
- Setări diverse
- Viteza maximă de legătură
Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto) - Îmbunătățire 3DMark01
Vă permite să determinați dacă să îmbunătățiți unele performanțe de referință vechi. (Implicit: Dezactivat)
- Viteza maximă de legătură
- Setări Smart Fan 5
- Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN) - Controlul vitezei ventilatorului
Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.- Normal
Permite ventilatorului să funcționeze la diferite viteze în funcție de temperatură. Puteți regla viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dumneavoastră. (Implicit) - Silențios
Permite ventilatorului să funcționeze la viteze mici. - Manual
Vă permite să controlați viteza ventilatorului în graficul curbei. - Viteză maximă
Permite ventilatorului să funcționeze la viteze maxime.
- Normal
- Utilizarea intrării temperaturii pentru controlul ventilatorului
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului. - Interval de temperatură
Vă permite să selectați intervalul de temperatură pentru schimbarea vitezei ventilatorului. - Modul de control al ventilatorului
- Auto
Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit) - Tensiune
Modul de tensiune este recomandat pentru un ventilator cu 3 pini. - PWM
Modul PWM este recomandat pentru un ventilator cu 4 pini.
- Auto
- Oprirea ventilatorului
Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură folosind curba de temperatură. Ventilatorul se oprește când temperatura este mai mică decât limita. (Implicit: Dezactivat) - Temperatura
Afișează temperatura curentă a zonei țintă selectate. - Viteza ventilatorului
Afișează vitezele curente ale ventilatorului. - Controlul avertizării de temperatură
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Dezactivat (implicit), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Avertizare eșec ventilator
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau eșuează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)
- Monitor
Sistem
Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
- Nivel de acces
Afișează nivelul de acces curent, în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul de administrator vă permite să faceți modificări la toate setările BIOS; nivelul de utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate. - Limba sistemului
Selectează limba implicită utilizată de BIOS. - Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită. - Ora sistemului
Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
BIOS
- Starea Bootup NumLock
Activează sau dezactivează funcția Numlock pe tastatura numerică a tastaturii după POST. (Implicit: Activat) - Opțiunea de securitate
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau numai când intrați în Configurare BIOS. După configurarea acestui element, setați parola (parolele) la elementul Parolă administrator/Parolă utilizator.- Configurare
O parolă este necesară doar pentru a intra în programul de configurare BIOS. - Sistem
O parolă este necesară pentru a porni sistemul și pentru a intra în programul de configurare BIOS. (Implicit)
- Configurare
- Afișare LOGO pe ecran complet
Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Dezactivat omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat) - Prioritățile opțiunilor de boot
Specifică ordinea generală de boot de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul cu șirul "UEFI:" în lista de dispozitive de boot. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul prefixat cu șirul "UEFI:".
Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și este prefixată cu șirul "UEFI:". - Prioritățile BBS ale unității de hard disk/unității CD/DVD ROM/unității de dischetă/dispozitivului de rețea
Specifică ordinea de boot pentru un anumit tip de dispozitiv, cum ar fi hard disk-uri, unități optice, unități de dischetă și dispozitive care acceptă funcția Boot from LAN, etc. Apăsați <Enter> pe acest element pentru a intra în submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent numai dacă este instalat cel puțin un dispozitiv pentru acest tip. - Boot rapid
Activează sau dezactivează Boot rapid pentru a scurta procesul de bootare a sistemului de operare. Ultra Rapid oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat) - Suport SATA
- Toate dispozitivele Sata
Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST. (Implicit) - Doar HDD-ul ultimului boot
Cu excepția unității de boot anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
- Toate dispozitivele Sata
Acest element este configurabil numai atunci când Boot rapid este setat la Activat sau Ultra Rapid.
- Suport VGA
Vă permite să selectați ce tip de sistem de operare să bootați.- Automat
Activează numai ROM-ul opțiunii vechi. - Driver EFI
Activează ROM-ul opțiunii EFI. (Implicit)
- Automat
Acest element este configurabil numai atunci când Boot rapid este setat la Activat sau Ultra Rapid.
- Suport USB
- Dezactivat
Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. - Inițializare completă
Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. - Inițializare parțială
O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. (Implicit)
- Dezactivat
Acest element este configurabil numai atunci când Boot rapid este setat la Activat. Această funcție este dezactivată când Boot rapid este setat la Ultra Rapid.
- Suport pentru dispozitive PS2
- Dezactivat
Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. - Activat
Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
- Dezactivat
Acest element este configurabil numai atunci când Boot rapid este setat la Activat. Această funcție este dezactivată când Boot rapid este setat la Ultra Rapid.
- Suport driver stivă de rețea
- Dezactivat
Dezactivează bootarea de la rețea. (Implicit) - Activat
Activează bootarea de la rețea.
- Dezactivat
Acest element este configurabil numai atunci când Boot rapid este setat la Activat sau Ultra Rapid.
- Următorul boot după pierderea alimentării AC
- Boot normal
Activează bootarea normală la revenirea alimentării AC. (Implicit) - Boot rapid
Păstrează setările de Boot rapid la revenirea alimentării AC.
- Boot normal
Acest element este configurabil numai atunci când Boot rapid este setat la Activat sau Ultra Rapid.
- Viteza mouse-ului
Vă permite să setați viteza de mișcare a cursorului mouse-ului. (Implicit: 1 X) - Suport CSM
Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de bootare PC vechi.- Dezactivat
Dezactivează UEFI CSM și acceptă numai procesul de bootare UEFI BIOS. - Activat
Activează UEFI CSM. (Implicit)
- Dezactivat
- LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați ROM-ul opțiunii vechi pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil numai atunci când Suport CSM este setat la Activat. - Control opțiune bootare stocare
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii vechi pentru controlerul dispozitivului de stocare.- Nu lansați
Dezactivează ROM-ul opțiunii. - UEFI
Activează numai ROM-ul opțiunii UEFI. (Implicit) - Vechi
Activează numai ROM-ul opțiunii vechi.
- Nu lansați
Acest element este configurabil numai atunci când Suport CSM este setat la Activat.
- Alte dispozitive PCI
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii Legacy pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitiv de stocare și grafică.- Nu lansați
Dezactivează ROM-ul opțiunii. - UEFI
Activează numai ROM-ul opțiunii UEFI. (Implicit) - Vechi
Activează numai ROM-ul opțiunii vechi.
- Nu lansați
Acest element este configurabil numai atunci când Suport CSM este setat la Activat.
- Parola de administrator
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, tastați parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Tastați din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în Configurare BIOS. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS. - Parola de utilizator
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, tastați parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Tastați din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în Configurare BIOS. Cu toate acestea, parola de utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.
Pentru a anula parola, apăsați <Enter> pe elementul parolei și, când vi se solicită parola, introduceți-o corect mai întâi. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați <Enter> din nou când vi se solicită să confirmați.
NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că setați mai întâi parola de administrator.
Periferice
- Ieșire Afișaj Inițială
Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.- IGFX
Setează grafica integrată ca primul afișaj. - PCIe 1 Slot
Setează placa grafică de pe slotul PCIEX16 ca primul afișaj. (Implicit)
- IGFX
- Controler LAN integrat
Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
Dacă doriți să instalați o placă de rețea suplimentară de la un terț în loc să utilizați LAN-ul integrat, setați acest element la Dezactivat. - Decodare peste 4G
Activează sau dezactivează decodarea dispozitivelor compatibile cu 64 de biți în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodarea PCI pe 64 de biți). Setați la Activat dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului de adrese de memorie limitat de 4 GB). (Implicit: Dezactivat) - RGB Fusion (LED integrat)
Activează sau dezactivează LED-ul audio integrat. (Implicit: Activat) - Intel Platform Trust Technology (PTT)
Activează sau dezactivează Intel® PTT Technology. (Implicit: Dezactivat) - Software Guard Extensions (SGX)
Activează sau dezactivează tehnologia Intel® Software Guard Extensions. Această funcție permite software-ului legal să funcționeze într-un mediu sigur și protejează software-ul împotriva atacurilor de software rău intenționat. Opțiunea Software Controlled (Controlat de software) vă permite să activați sau să dezactivați această funcție cu o aplicație furnizată de Intel. (Implicit: Software Controlled (Controlat de software))
- Configurație Controler SATA OffBoard
Afișează informații despre M.2 PCIe SSD-ul dvs. dacă este instalat. - Trusted Computing
Activează sau dezactivează Trusted Platform Module (TPM). - Configurație Super IO
- Serial Port
Activează sau dezactivează portul serial integrat. (Implicit: Activat)
- Serial Port
- Intel(R) Bios Guard Technology
Activează sau dezactivează funcția Intel® BIOS Guard, care protejează BIOS-ul de atacuri rău intenționate. - Configurație USB
- Suport USB Legacy
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat) - XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Dezactivat) - Suport Driver Stocare în Masă USB
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat) - Emulare Port 60/64
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suport legacy complet pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Activat) - Dispozitive de Stocare în Masă
Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai atunci când este instalat un dispozitiv de stocare USB.
- Suport USB Legacy
- Configurație Stivă de Rețea
- Stivă de Rețea
Dezactivează sau activează boot-area de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat) - Suport Ipv4 PXE
Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai atunci când Stivă de Rețea este activată. - Suport Ipv4 HTTP
Activează sau dezactivează suportul de boot HTTP pentru IPv4. Acest element este configurabil numai atunci când Stivă de Rețea este activată. - Suport Ipv6 PXE
Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai atunci când Stivă de Rețea este activată. - Suport Ipv6 HTTP
Activează sau dezactivează suportul de boot HTTP pentru IPv6. Acest element este configurabil numai atunci când Stivă de Rețea este activată. - Timp de așteptare boot PXE
Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe boot-area PXE. Acest element este configurabil numai atunci când Stivă de Rețea este activată. (Implicit: 0) - Număr detectare media
Vă permite să setați numărul de ori pentru a verifica prezența media. Acest element este configurabil numai atunci când Stivă de Rețea este activată. (Implicit: 1)
- Stivă de Rețea
- Configurație NVMe
Afișează informații despre M.2 NVME PCIe SSD-ul dvs. dacă este instalat. - Configurație SATA și RST
- Controler(e) SATA
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat) - Selecție Mod SATA
Specifică modul de funcționare al controlerelor SATA integrate.- Intel RST cu Accelerare Sistem Intel Optane
Activează suportul pentru tehnologia Intel® Optane™ pentru controlerele SATA. - AHCI
Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
- Intel RST cu Accelerare Sistem Intel Optane
- Suport LPM Agresiv
Activează sau dezactivează funcția de economisire a energiei, ALPM (Aggressive Link Power Management), pentru controlerele SATA ale chipset-ului. (Implicit: Activat) - Port 0/1/2/3
Activează sau dezactivează fiecare port SATA. (Implicit: Activat) - Hot plug
Activează sau dezactivează capacitatea hot plug pentru fiecare port SATA. (Implicit: Dezactivat) - Configurat ca eSATA
Activează sau dezactivează suportul pentru dispozitive SATA externe.
- Controler(e) SATA
- Controler Familie Realtek PCIe GBE
Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare asociate.
Chipset
- VT-d (Notă)
Activează sau dezactivează Tehnologia de Virtualizare Intel® pentru I/O Direct. (Implicit: Activat) - Grafică Internă
Activează sau dezactivează funcția grafică integrată. (Implicit: Auto) - DVMT Pre-Alocat
Vă permite să setați dimensiunea memoriei grafice integrate. Opțiunile sunt: 32M~1024M. (Implicit: 64M) - DVMT Total Gfx Mem
Vă permite să alocați dimensiunea memoriei DVMT a graficii integrate. Opțiunile sunt: 128M, 256M, MAX. (Implicit: 256M) - Controler Audio
Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
Dacă doriți să instalați o placă audio suplimentară de la un terț în loc să utilizați audio-ul integrat, setați acest element la Dezactivat. - Cronometru de Înaltă Precizie
Activează sau dezactivează Cronometrul de Evenimente de Înaltă Precizie (HPET) în sistemul de operare. (Implicit: Activat) - Intrări IOAPIC 24-119
Activează sau dezactivează această funcție. (Implicit: Activat)
(Notă) Acest element este prezent numai atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel®, vă rugăm să vizitați site-ul web al Intel.
Alimentare
- Gestionarea Alimentării Platformei
Activează sau dezactivează funcția Active State Power Management (ASPM). (Implicit: Dezactivat) - PEG ASPM
Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul CPU PEG. Acest element este configurabil doar când Platform Power Management este setat pe Enabled (Activat). (Implicit: Activat) - PCH ASPM
Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul PCI Express al chipset-ului. Acest element este configurabil doar când Platform Power Management este setat pe Enabled (Activat). (Implicit: Activat) - DMI ASPM
Vă permite să configurați modul ASPM atât pentru partea CPU, cât și pentru partea Chipset a legăturii DMI. Acest element este configurabil doar când Platform Power Management este setat pe Enabled (Activat). (Implicit: Activat) - AC BACK
Determină starea sistemului după revenirea alimentării în urma unei pierderi de energie AC.- Întotdeauna Oprit
Sistemul rămâne oprit la revenirea alimentării AC. (Implicit) - Întotdeauna Pornit
Sistemul este pornit la revenirea alimentării AC. - Memorie
Sistemul revine la ultima sa stare activă cunoscută la revenirea alimentării AC.
- Întotdeauna Oprit
- Power On By Keyboard
Permite pornirea sistemului printr-un eveniment de trezire de la tastatura PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.- Dezactivat
Dezactivează această funcție. (Implicit) - Orice Tastă
Apăsați orice tastă pentru a porni sistemul. - Keyboard 98
Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul. - Parolă
Setați o parolă cu 1~5 caractere pentru a porni sistemul.
- Dezactivat
- Parola de Pornire
Setați parola când Power On By Keyboard este setat pe Password (Parolă).
Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere și apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei. - Power On By Mouse
Permite pornirea sistemului printr-un eveniment de trezire de la mouse-ul PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.- Dezactivat
Dezactivează această funcție. (Implicit) - Mișcare
Mișcați mouse-ul pentru a porni sistemul. - Dublu Clic
Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.
- Dezactivat
- ErP
Determină dacă sistemul va consuma cea mai mică energie în starea S5 (oprire). (Implicit: Dezactivat)
Notă: Când acest element este setat pe Enabled (Activat), următoarele funcții vor deveni indisponibile: Resume by Alarm, pornirea prin mouse și pornirea prin tastatură. - Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.- Oprire Instantanee
Apăsați butonul de alimentare și sistemul se va opri instantaneu. (Implicit) - Întârziere 4 Sec.
Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat pentru mai puțin de 4 secunde, sistemul va intra în modul de suspendare.
- Oprire Instantanee
- Resume by Alarm
Determină dacă sistemul va fi pornit la o oră dorită. (Implicit: Dezactivat)
Dacă este activat, setați data și ora după cum urmează:- Ziua de trezire: Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi a lunii.
- Ora/minutul/secunda de trezire: Setați ora la care sistemul va fi pornit automat.
Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării AC, altfel setările pot să nu fie eficiente.
- CEC 2019 Ready
Vă permite să selectați dacă permiteți sistemului să ajusteze consumul de energie atunci când este în starea de oprire, inactivitate sau repaus, pentru a respecta standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat) - RC6 (Render Standby)
Vă permite să determinați dacă permiteți graficii integrate să intre în modul de repaus pentru a reduce consumul de energie. (Implicit: Activat)
Salvare & Ieșire
- Save & Exit Setup
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS. - Exit Without Saving
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS. - Load Optimized Defaults
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS. - Boot Override
Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv. - Save Profiles
Această funcție vă permite să salvați setările BIOS actuale într-un profil. Puteți crea până la 8 profiluri și să salvați ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare. - Load Profiles
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără dificultățile de reconfigurare a setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).
Instalarea unei memorii Intel® Optane™
Cerințe de sistem
- Memorie Intel® Optane™
- Memoria Optane™ trebuie să aibă o capacitate de cel puțin 16 GB și trebuie să aibă o capacitate egală sau mai mică decât hard disk-ul/SSD-ul care urmează să fie accelerat.
- Hard disk-ul/SSD-ul care urmează să fie accelerat trebuie să fie un hard disk SATA sau un SSD M.2 SATA și trebuie să aibă instalat Windows 10 pe 64 de biți (sau o versiune ulterioară). (Trebuie să fie formatat pentru partiția GPT.)
- Discul cu drivere pentru placa de bază
Instrucțiuni de instalare
A-1: Instalare în modul AHCI
Dacă controlerul SATA a fost configurat în modul AHCI, vă rugăm să urmați pașii de mai jos:
- După ce intrați în sistemul de operare, introduceți discul cu drivere pentru placa de bază în unitatea optică. Pe ecranul Xpress Install, selectați Intel(R) Optane(TM) Memory System Acceleration (Notă) pentru a instala. Urmați instrucțiunile de pe ecran pentru a continua. Sistemul se va reporni automat.
- După reintrarea în sistemul de operare, va apărea caseta de dialog așa cum se arată mai sus. Faceți clic pe Yes (Da) pentru a continua instalarea și apoi reporniți sistemul.
- Lansați aplicația Intel(R) Optane Memory din meniul Start. Un mesaj care spune Intel® Optane™ Memory este dezactivată va apărea pe ecranul principal. Faceți clic pe Enable (Activare) pentru a activa memoria Intel® Optane™ și reporniți din nou sistemul.
- Lansați aplicația Intel(R) Optane Memory din meniul Start și asigurați-vă că memoria Intel® Optane™ a fost activată. (Modul controlerului SATA este schimbat în Intel RST With Intel Optane System Acceleration din modul AHCI. NU schimbați modul controlerului SATA înapoi în AHCI. Dacă faceți acest lucru, memoria Intel® Optane™ nu va funcționa corect.)
A-2: Instalare în modul Intel RST With Intel Optane System Acceleration
Dacă controlerul SATA a fost configurat în modul Intel RST With Intel Optane System Acceleration, vă rugăm să urmați pașii de mai jos:
- După repornirea sistemului, accesați BIOS Setup, asigurați-vă că CSM Support (Suport CSM) din meniul BIOS este dezactivat.
- Accesați Peripherals\SATA And RST Configuration și asigurați-vă că Use RST Legacy OROM (Utilizare RST Legacy OROM) este dezactivat. Dacă doriți să activați memoria Optane™ instalată în conectorul M2M_32G, setați PCIe Storage Dev on Port 21 (Dispozitiv de stocare PCIe pe portul 21) la RST Controlled (Controlat de RST).
- Intrați în sistemul de operare, lansați utilitarul Intel® Rapid Storage Technology din meniul Start, apoi activați Intel® Optane™ Memory pe ecranul Intel® Optane™ Memory.
- Urmați instrucțiunile de pe ecran pentru a continua instalarea și apoi reporniți sistemul când este finalizată.
- O memorie Optane™ nu poate fi utilizată pentru a accelera un SSD M.2 PCIe.
- Nu scoateți brusc memoria Optane™. Dacă faceți acest lucru, sistemul de operare nu va mai funcționa corect.
- Dacă doriți să schimbați/scoateți memoria Optane™, trebuie să o dezactivați mai întâi utilizând aplicația Intel® Rapid Storage Technology sau Intel(R) Optane™ Memory.
- După activarea memoriei Optane™, setările BIOS aferente vor rămâne chiar și după o actualizare BIOS.
(Notă) Dacă sistemul are deja instalat utilitarul Intel® Rapid Storage Technology, trebuie să îl eliminați mai întâi înainte de a instala aplicația Intel(R) Optane(TM) Memory System Acceleration.
Instalarea driverelor
- Înainte de a instala driverele, instalați mai întâi sistemul de operare.
- După instalarea sistemului de operare, introduceți discul cu drivere pentru placa de bază în unitatea optică. Faceți clic pe mesajul "Atingeți pentru a alege ce se întâmplă cu acest disc" din colțul din dreapta sus al ecranului și selectați "Execută Run.exe." (Sau accesați Computerul meu, faceți dublu clic pe unitatea optică și executați programul Run.exe.)
"Xpress Install" va scana automat sistemul dvs. și apoi va lista toate driverele care sunt recomandate pentru instalare. Puteți face clic pe butonul Xpress Install și "Xpress Install" va instala toate driverele selectate. Sau faceți clic pe săgeată
pentru a instala individual driverele de care aveți nevoie.
Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.
Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre depanare.
Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.
Referințe
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Manualul Gigabyte B360M H
