Manual do Gigabyte B360M H
Conteúdo
Identificando a Revisão da Sua Placa-Mãe
O número de revisão na sua placa-mãe tem esta aparência: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS da placa-mãe, os drivers ou ao procurar informações técnicas.
Exemplo:

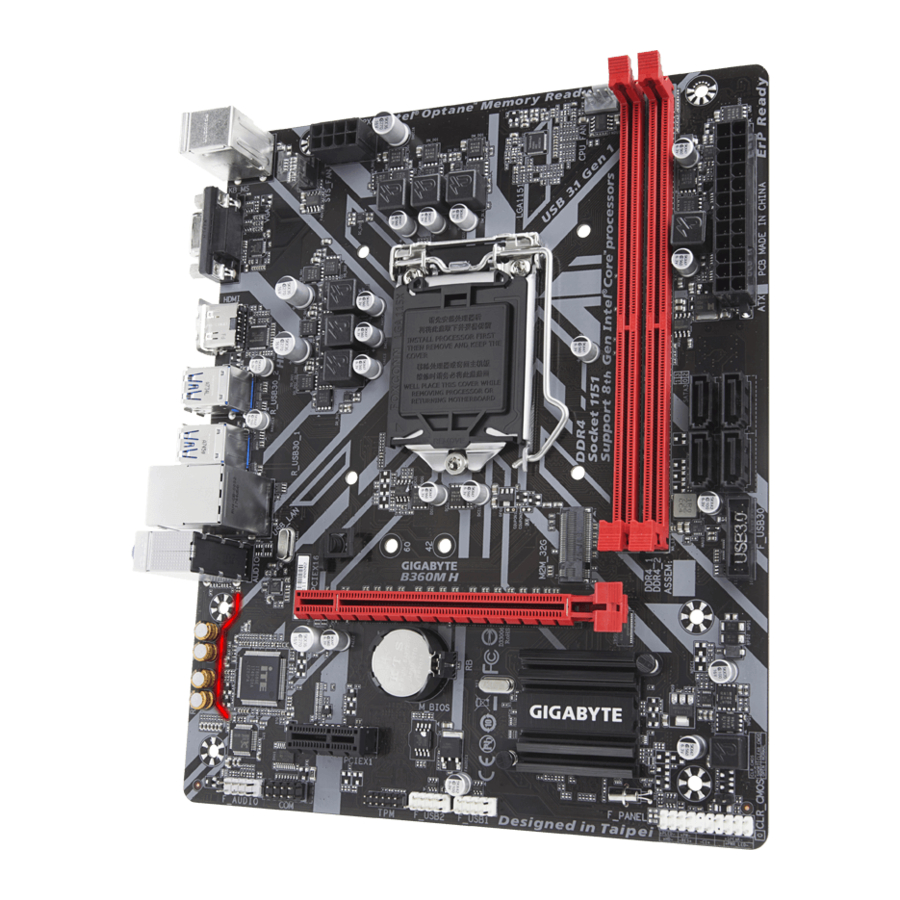

Layout da Placa-Mãe B360M H
Conteúdo da Caixa
- Placa-Mãe B360M H
- Dois cabos SATA
- Disco de driver da placa-mãe
- Painel I/O
- Manual do Usuário
* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender do pacote do produto que você obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.
Instalação do Hardware
Precauções de Instalação
A placa-mãe contém inúmeros circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:
- Antes da instalação, certifique-se de que o chassi seja adequado para a placa-mãe.
- Antes da instalação, não remova ou quebre o adesivo de S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Esses adesivos são necessários para a validação da garantia.
- Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
- Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estejam conectados de forma firme e segura.
- Ao manusear a placa-mãe, evite tocar em qualquer fio ou conector de metal.
- É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro em um objeto de metal para eliminar a eletricidade estática.
- Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
- Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação esteja desligada.
- Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação tenha sido definida de acordo com o padrão de tensão local.
- Antes de usar o produto, verifique se todos os cabos e conectores de alimentação de seus hardware componentes estão conectados.
- Para evitar danos à placa-mãe, não permita que parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
- Certifique-se de que não haja parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
- Não coloque o sistema do computador em uma superfície irregular.
- Não coloque o sistema do computador em um ambiente de alta temperatura ou úmido.
- Ligar a energia do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao usuário.
- Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
- Se você usar um adaptador, cabo de extensão de energia ou filtro de linha, certifique-se de consultar as instruções de instalação e/ou aterramento.
Especificações do Produto
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.
Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.
Visite a página Support\Utility List (Lista de Suporte/Utilitários) no site da GIGABYTE para baixar a versão mais recente dos aplicativos.
Instalando a CPU
Leia as seguintes diretrizes antes de começar a instalar a CPU:
- Certifique-se de que a placa-mãe suporta a CPU.
(Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.) - Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
- Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou você pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no soquete da CPU.)
- Aplique uma camada uniforme e fina de graxa térmica na superfície da CPU.
- Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer superaquecimento e danos da CPU podem ocorrer.
- Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações de hardware, pois não atende aos requisitos padrão para os periféricos. Se você deseja definir a frequência além das especificações padrão, faça-o de acordo com as especificações de hardware, incluindo a CPU, placa gráfica, memória, disco rígido, etc.
Instalando a CPU
Localize as chaves de alinhamento no soquete da CPU da placa-mãe e os entalhes na CPU.
Não remova a tampa do soquete da CPU antes de inserir a CPU. Ela pode se soltar da placa de carga automaticamente durante o processo de reengate da alavanca depois de inserir a CPU.
Instalando a memória
Leia as seguintes diretrizes antes de começar a instalar a memória:
- Certifique-se de que a placa-mãe suporta a memória. É recomendável que a memória tenha a mesma capacidade, marca, velocidade e chips.
(Acesse o site da GIGABYTE para obter as velocidades e os módulos de memória compatíveis mais recentes.) - Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
- Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado em apenas uma direção. Se você não conseguir inserir a memória, mude a direção.
Configuração de memória de canal duplo
Esta placa-mãe fornece dois soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória for instalada, o BIOS detectará automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda da memória original.
Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.
Os dois soquetes de memória DDR4 são divididos em dois canais e cada canal tem um soquete de memória da seguinte forma:
- Canal A: DDR4_1
- Canal B: DDR4_2
Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.
- O modo de canal duplo não pode ser habilitado se apenas um módulo de memória estiver instalado.
- Ao habilitar o modo de canal duplo com dois módulos de memória, é recomendável que a memória tenha a mesma capacidade, marca, velocidade e chips.
Instalando uma placa de expansão
Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:
- Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que acompanha a placa de expansão.
- Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.
Conectores do painel traseiro
- Porta de teclado PS/2 e mouse PS/2
Use a porta superior (verde) para conectar um mouse PS/2 e a porta inferior (roxa) para conectar um teclado PS/2. - Porta D-Sub
A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que suporte conexão D-Sub a esta porta. - Porta HDMI
![]()
A porta HDMI suporta formatos HDCP 2.2 e Dolby TrueHD e DTS HD Master Audio. Ele também suporta saída de áudio LPCM de 8 canais de até 192 KHz/16 bits. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
![informação]()
Depois de instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operacional.) - Porta USB 3.1 Gen 1
A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB. - Porta RJ-45 LAN
A porta Gigabit Ethernet LAN fornece conexão à Internet com taxa de dados de até 1 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.
![]()
LED de conexão/velocidade:
Estado Descrição Laranja Taxa de dados de 1 Gbps Verde Taxa de dados de 100 Mbps Desligado Taxa de dados de 10 Mbps LED de atividade:
Estado Descrição Piscando A transmissão ou o recebimento de dados está ocorrendo Desligado Nenhuma transmissão ou recebimento de dados está ocorrendo - Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB. - Entrada de linha/saída de alto-falante traseiro (azul)
O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como um drive óptico, walkman, etc. - Saída de linha/saída de alto-falante frontal (verde)
O conector de saída de linha. Para melhor qualidade de som, é recomendável que você conecte seu fone de ouvido/alto-falante a este conector (os efeitos reais podem variar de acordo com o dispositivo que está sendo usado). - Entrada de microfone/saída de alto-falante central/subwoofer (rosa)
O conector de entrada de microfone.
Configurações do conector de áudio:
| Conector | Fone de ouvido/2 canais | 4 canais | 6 canais | 8 canais | |
 | Entrada de linha/saída de alto-falante traseiro | ✓ | ✓ | ✓ | |
 | Saída de linha/saída de alto-falante frontal | ✓ | ✓ | ✓ | ✓ |
 | Saída de alto-falante de entrada de microfone/central/subwoofer | ✓ | ✓ | ||
| Saída de linha do painel frontal/saída de alto-falante lateral | ✓ | ||||
Para configurar o áudio de 7.1 canais, você deve usar um módulo de áudio do painel frontal HD e habilitar o recurso de áudio multicanal por meio do driver de áudio.
- Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
- Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.
Visite o site da GIGABYTE para obter detalhes sobre como configurar o software de áudio.
Conectores internos
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Leia as seguintes diretrizes antes de conectar dispositivos externos:
- Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
- Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
- Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado com segurança ao conector na placa-mãe.
1/2. ATX_12V_2X4/ATX (Conector de alimentação de 12 V 2x4 e conector de alimentação principal de 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece energia principalmente para a CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não será iniciado.
Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500 W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.
| Nº do pino | Definição |
| 1 | GND (somente para 12V de 2x4 pinos) |
| 2 | GND (somente para 12V de 2x4 pinos) |
| 3 | GND |
| 4 | GND |
| 5 | +12 V (somente para 12V de 2x4 pinos) |
| 6 | +12 V (somente para 12V de 2x4 pinos) |
| 7 | +12 V |
| 8 | +12 V |
| Nº do pino | Definição |
| 1 | 3,3V |
| 2 | 3,3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand by +5V) |
| 10 | +12 V |
| 11 | +12 V (somente para ATX de 2x12 pinos) |
| 12 | 3,3V (somente para ATX de 2x12 pinos) |
| 13 | 3,3V |
| 14 | -12V |
| 15 | GND |
| 16 | PS_ON (soft On/Off) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (somente para ATX de 2x12 pinos) |
| 24 | GND (somente para ATX de 2x12 pinos) |
3/4. CPU_FAN/SYS_FAN (Conectores de ventoinha)
Todos os conectores de ventoinha nesta placa-mãe são de 4 pinos. A maioria dos conectores de ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.
| Nº do pino | Definição |
| 1 | GND |
| 2 | Controle de velocidade de voltagem |
| 3 | Sensor |
| 4 | Controle de velocidade PWM |
- Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que sua CPU e sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
- Esses conectores de ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos conectores.
- SATA3 0/1/2/3 (Conectores SATA de 6 Gb/s)
Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.
![]()
Nº do pino Definição 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![informação]()
Para ativar o hot-plugging para as portas SATA, consulte o Capítulo "Configuração do BIOS", "Peripherals\SATA And RST Configuration" (Periféricos\Configuração SATA e RST), para obter mais informações. - M2M_32G (Conector M.2 Socket 3)
Os conectores M.2 suportam SSDs SATA M.2 ou SSDs PCIe M.2.
![]()
Siga as etapas abaixo para instalar corretamente um SSD M.2 no conector M.2.- Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, instale primeiro o clipe de montagem.
- Deslize o SSD M.2 no conector em um ângulo.
- Pressione o SSD M.2 para baixo e, em seguida, fixe-o pressionando o pino do clipe no orifício de montagem.
Selecione o orifício adequado para o clipe de montagem de acordo com o comprimento do SSD M.2 a ser instalado.
- F_PANEL (Header do Painel Frontal)
Conecte a chave de alimentação, a chave de reset, o alto-falante, a chave/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de conectar os cabos.
![]()
- PLED/PWR_LED (LED de energia):
Conecta-se ao indicador de status de energia no painel frontal do chassi. O LED está aceso quando o sistema está operando. O LED está apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).Status do sistema LED S0 Ligado S3/S4/S5 Desligado - PW (Chave de alimentação):
Conecta-se à chave de alimentação no painel frontal do chassi. Você pode configurar a forma de desligar seu sistema usando a chave de alimentação (consulte o Capítulo "Configuração do BIOS", "Energia" para obter mais informações). - SPEAK (Alto-falante):
Conecta-se ao alto-falante no painel frontal do chassi. O sistema reporta o status de inicialização do sistema emitindo um código sonoro. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema. - HD (LED de atividade do disco rígido):
Conecta-se ao LED de atividade do disco rígido no painel frontal do chassi. O LED está aceso quando o disco rígido está lendo ou gravando dados. - RES (Chave de reset):
Conecta-se à chave de reset no painel frontal do chassi. Pressione a chave de reset para reiniciar o computador se o computador travar e não conseguir realizar uma reinicialização normal. - CI (Header de intrusão do chassi):
Conecta-se à chave/sensor de intrusão do chassi no chassi que pode detectar se a tampa do chassi foi removida. Esta função requer um chassi com uma chave/sensor de intrusão do chassi. - NC: Sem conexão.
![informação]()
O design do painel frontal pode variar de acordo com o chassi. Um módulo de painel frontal consiste principalmente em chave de alimentação, chave de reset, LED de energia, LED de atividade do disco rígido, alto-falante e etc. Ao conectar o módulo do painel frontal do chassi a este header, certifique-se de que as atribuições de fios e as atribuições de pinos correspondam corretamente.
- PLED/PWR_LED (LED de energia):
- F_AUDIO (Header de áudio do painel frontal)
O header de áudio do painel frontal suporta áudio de alta definição (HD). Você pode conectar o módulo de áudio do painel frontal do seu chassi a este header. Certifique-se de que as atribuições de fios do conector do módulo correspondam às atribuições de pinos do header da placa-mãe. A conexão incorreta entre o conector do módulo e o header da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.
![]()
Nº do pino Definição 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Sem pino 9 LINE2_L 10 Sense ![informação]()
Alguns chassis fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui diferentes atribuições de fios, entre em contato com o fabricante do chassi. - F_USB30 (Header USB 3.1 Gen 1)
O header está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, entre em contato com o revendedor local.
![]()
Nº do pino Definição 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Sem pino - F_USB1/F_USB2 (Headers USB 2.0/1.1)
Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, entre em contato com o revendedor local.
![]()
Nº do pino Definição 1 Alimentação (5V) 2 Alimentação (5V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Sem pino 10 NC ![aviso]()
- Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) no header USB 2.0/1.1.
- Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.
- TPM (Header do Módulo de Plataforma Confiável)
Você pode conectar um TPM (Trusted Platform Module) a este header.
![]()
Nº do pino Definição 1 LAD0 2 VCC3 3 LAD1 4 Sem pino 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (Header da porta serial)
O header COM pode fornecer uma porta serial através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, entre em contato com o revendedor local.
![]()
Nº do pino Definição 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Sem pino - BAT (Bateria)
A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador é desligado. Substitua a bateria quando a tensão da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.
![]()
Você pode limpar os valores do CMOS removendo a bateria:- Desligue o computador e desconecte o cabo de alimentação.
- Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fenda para tocar os terminais positivo e negativo do suporte da bateria, fazendo com que eles fiquem em curto por 5 segundos.)
- Substitua a bateria.
- Conecte o cabo de alimentação e reinicie o computador.
![aviso]()
- Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
- Substitua a bateria por uma equivalente. Danos aos seus dispositivos podem ocorrer se a bateria for substituída por um modelo incorreto.
- Entre em contato com o local de compra ou revendedor local se não conseguir substituir a bateria sozinho ou tiver dúvidas sobre o modelo da bateria.
- Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
- As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.
- CLR_CMOS (Jumper Clear CMOS)
Use este jumper para limpar a configuração do BIOS e redefinir os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.
![]()
Open (Aberto): Normal
![]()
Short (Curto): Limpar valores do CMOS
![aviso]()
- Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
- Após a reinicialização do sistema, vá para a configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults) ou configure manualmente as configurações do BIOS (consulte o capítulo "Configuração do BIOS" para as configurações do BIOS).
Configuração do BIOS
O BIOS (Sistema Básico de Entrada/Saída) registra os parâmetros de hardware do sistema no CMOS da placa-mãe. Suas principais funções incluem a realização do Power-On Self-Test (POST) durante a inicialização do sistema, o salvamento dos parâmetros do sistema e o carregamento do sistema operacional, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao usuário modificar as configurações básicas do sistema ou ativar certos recursos do sistema.
Quando a energia é desligada, a bateria da placa-mãe fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS.
Para acessar o programa de Configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia é ligada. Para atualizar o BIOS, use o GIGABYTE Q-Flash ou o utilitário @BIOS.
- O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
- O @BIOS é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.
- Como o flashing do BIOS é potencialmente arriscado, se você não encontrar problemas ao usar a versão atual do BIOS, é recomendável não fazer o flashing do BIOS. Para fazer o flashing do BIOS, faça-o com cautela. O flashing inadequado do BIOS pode resultar em mau funcionamento do sistema.
- Recomenda-se não alterar as configurações padrão (a menos que seja necessário) para evitar instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha do sistema ao inicializar. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" (Carregar padrões otimizados) neste capítulo ou as introduções do jumper de bateria/limpeza do CMOS para saber como limpar os valores do CMOS.)
Tela de inicialização
A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado.
(Exemplo de versão do BIOS: F1c)
Existem dois modos de BIOS diferentes, como segue, e você pode usar a tecla <F2> para alternar entre os dois modos. O modo Classic Setup fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item desejado. O Easy Mode permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para um desempenho ideal. No Easy Mode, você pode usar o mouse para se mover pelos itens de configuração.
- Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults (Carregar padrões otimizados) para definir o sistema para seus padrões.
- Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir por versão do BIOS.
O menu principal
Teclas de função da configuração clássica
| <←><→> | Mova a barra de seleção para selecionar um menu de configuração |
| <↑><↓> | Mova a barra de seleção para selecionar um item de configuração em um menu |
| <Enter> | Execute o comando ou entre em um menu |
| < + >/<Page Up> | Aumente o valor numérico ou faça alterações |
| < - >/<Page Down> | Diminua o valor numérico ou faça alterações |
| <F1> | Mostrar descrições das teclas de função |
| <F2> | Mudar para o modo Easy |
| <F5> | Restaurar as configurações anteriores do BIOS para os submenus atuais |
| <F7> | Carregar as configurações padrão otimizadas do BIOS para os submenus atuais |
| <F8> | Acessar o utilitário Q-Flash |
| <F9> | Exibir informações do sistema |
| <F10> | Salvar todas as alterações e sair do programa de configuração do BIOS |
| <F12> | Capture a tela atual como uma imagem e salve-a na sua unidade USB |
| <Esc> | Menu principal: Sair do programa de configuração do BIOS Submenus: Sair do submenu atual |
M.I.T.
Se o sistema funcionará de forma estável com as configurações de overclock/sobretensão que você fez depende das configurações gerais do sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil desses componentes. Esta página destina-se apenas a usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar as configurações de forma inadequada pode resultar na falha na inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e redefina a placa para os valores padrão.)
- Configurações Avançadas de Frequência
- Valor do Clock do Host
Exibe a frequência operacional atual do Clock do Host. - Taxa de Divisão Gráfica(Nota)
Permite definir a Taxa de Divisão Gráfica. - Taxa de Não Divisão Gráfica(Nota)
Permite definir a Taxa de Não Divisão Gráfica. - Taxa de Clock da CPU
Permite alterar a taxa de clock para a CPU instalada. O intervalo ajustável depende da CPU que está sendo instalada. - Frequência da CPU
Exibe a frequência operacional atual da CPU. - Frequência FCLK para Ligamento Inicial
Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Padrão: 1 GHz)
- Valor do Clock do Host
- Configurações Avançadas do Núcleo da CPU
- Taxa de Clock da CPU, Frequência da CPU, Frequência FCLK para Ligamento Inicial
As configurações acima são síncronas com as dos mesmos itens no menu Configurações Avançadas de Frequência. - Deslocamento AVX(Nota)
O deslocamento AVX é o deslocamento negativo da taxa AVX. - Taxa Uncore
Permite definir a taxa Uncore da CPU. O intervalo ajustável depende da CPU que está sendo usada. - Frequência Uncore
Exibe a frequência Uncore atual da CPU. - Substituição da Taxa Flexível da CPU
Ativa ou desativa a Taxa Flexível da CPU. A taxa de clock máxima da CPU será baseada no valor das Configurações da Taxa Flexível da CPU se a Taxa de Clock da CPU estiver definida como Auto (Automático). (Padrão: Desativado) - Configurações da Taxa Flexível da CPU
Permite definir a Taxa Flexível da CPU. O intervalo ajustável pode variar de acordo com a CPU. - Tecnologia Intel(R) Turbo Boost (Nota)
Permite determinar se deve ativar a tecnologia Intel® CPU Turbo Boost. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Taxa Turbo (Nota)
Permite definir as taxas Turbo da CPU para diferentes números de núcleos ativos. Auto (Automático) define as taxas Turbo da CPU de acordo com as especificações da CPU. (Padrão: Auto (Automático)) - Limite de Energia TDP (Watts)/Tempo Limite de Energia
Permite definir o limite de energia para o modo CPU Turbo e quanto tempo leva para operar no limite de energia especificado. Se o valor especificado for excedido, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a energia. Auto (Automático) define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto (Automático)) - Limite de Corrente do Núcleo (Amperes)
Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a corrente. Auto (Automático) define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto (Automático)) - Controle do Limite Turbo Por Núcleo (Nota)
Permite controlar cada limite de núcleo da CPU separadamente. (Padrão: Auto (Automático)) - Nº de Núcleos da CPU Ativados (Nota)
Permite selecionar o número de núcleos da CPU para ativar em uma CPU multi-core Intel® (o número de núcleos da CPU pode variar de acordo com a CPU). Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Tecnologia Hyper-Threading (Nota)
Permite determinar se deve ativar a tecnologia multi-threading ao usar uma CPU Intel® que suporta essa função. Este recurso só funciona para sistemas operacionais que suportam o modo multi-processador. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Tecnologia Intel(R) Speed Shift (Tecnologia Intel® Speed Shift) (Nota)
Ativa ou desativa a Tecnologia Intel® Speed Shift. Ativar este recurso permite que o processador aumente sua frequência operacional mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Padrão: Auto (Automático)) - Parada Aprimorada da CPU (C1E) (Nota)
Ativa ou desativa a função Intel® CPU Enhanced Halt (C1E), uma função de economia de energia da CPU no estado de parada do sistema. Quando ativada, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Suporte ao Estado C3 (Nota)
Permite determinar se deve deixar a CPU entrar no modo C3 no estado de parada do sistema. Quando ativada, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. O estado C3 é um estado de economia de energia mais aprimorado do que o C1. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Suporte ao Estado C6/C7 (Nota)
Permite determinar se deve deixar a CPU entrar no modo C6/C7 no estado de parada do sistema. Quando ativada, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de economia de energia mais aprimorado do que o C3. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Suporte ao Estado C8 (Nota)
Permite determinar se deve deixar a CPU entrar no modo C8 no estado de parada do sistema. Quando ativada, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. O estado C8 é um estado de economia de energia mais aprimorado do que o C6/C7. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Suporte ao Estado C10 (Nota)
Permite determinar se deve deixar a CPU entrar no modo C10 no estado de parada do sistema. Quando ativada, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. O estado C10 é um estado de economia de energia mais aprimorado do que o C8. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Limite do Estado C do Pacote (Nota)
Permite especificar o limite do estado C para o processador. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Monitor Térmico da CPU (Nota)
Ativa ou desativa a função Intel® Thermal Monitor, uma função de proteção contra superaquecimento da CPU. Quando ativada, a frequência e a tensão do núcleo da CPU serão reduzidas quando a CPU estiver superaquecida. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Deslocamento do Anel para o Núcleo (Bin Inferior)
Permite determinar se deve desativar a função de redução automática da taxa do anel da CPU. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Função CPU EIST (Nota)
Ativa ou desativa a Tecnologia Enhanced Intel® Speed Step (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode diminuir de forma dinâmica e eficaz a tensão e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Auto (Automático) permite que o BIOS configure automaticamente essa configuração. (Padrão: Auto (Automático)) - Corrida Para a Parada (RTH) (Nota)/Turbo Eficiente em Energia (Nota)
Ativa ou desativa as configurações relacionadas à economia de energia da CPU. - Otimização de Tensão
Permite determinar se deve ativar a otimização de tensão para reduzir o consumo de energia. (Padrão: Auto (Automático)) - Pré-busca de Hardware
Permite determinar se deve ativar a pré-busca de hardware para pré-buscar dados e instruções da memória para o cache. (Padrão: Auto (Automático)) - Pré-busca de Linha de Cache Adjacente
Permite determinar se deve ativar o mecanismo de pré-busca de linha de cache adjacente que permite que o processador recupere a linha de cache solicitada, bem como a linha de cache subsequente. (Padrão: Auto (Automático)) - Perfil de Memória Extrema (X.M.P.) (Nota)
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.- Desativado
Desativa esta função. (Padrão) - Perfil1
Usa as configurações do Perfil 1. - Perfil2 (Nota)
Usa as configurações do Perfil 2.
- Desativado
- Multiplicador de Memória do Sistema
Permite definir o multiplicador de memória do sistema. Auto (Automático) define o multiplicador de memória de acordo com os dados SPD da memória. (Padrão: Auto (Automático)) - Clock de Ref. da Memória
Permite ajustar manualmente o clock de referência da memória. (Padrão: Auto (Automático)) - Taxa Ímpar da Memória (100/133 ou 200/266)
Permite ajustar manualmente o clock de referência da memória. (Padrão: Auto (Automático)) - Frequência da Memória (MHz)
O primeiro valor de frequência da memória é a frequência operacional normal da memória que está sendo usada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as configurações do Multiplicador de Memória do Sistema.
- Taxa de Clock da CPU, Frequência da CPU, Frequência FCLK para Ligamento Inicial
(Note) Este item está presente apenas quando você instala uma CPU que oferece suporte a esse recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel®, visite o site da Intel.
- Configurações Avançadas de Memória
- Extreme Memory Profile (X.M.P.) (Note), Multiplicador de Memória do Sistema, Clock de Ref. da Memória, Taxa Ímpar de Memória (100/133 ou 200/266), Frequência da Memória (MHz)
As configurações acima são síncronas com as dos mesmos itens no menu Advanced Frequency Settings. - Memory Boot Mode (Note)
Fornece métodos de detecção e treinamento de memória.- Auto
Permite que o BIOS configure automaticamente esta configuração. (Padrão) - Normal
O BIOS executa automaticamente o treinamento de memória. Observe que, se o sistema ficar instável ou não inicializar, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte as introduções do jumper da bateria/limpar CMOS para saber como limpar os valores do CMOS.) - Enable Fast Boot
Ignora a detecção e o treinamento de memória em alguns critérios específicos para uma inicialização de memória mais rápida. - Disable Fast Boot
Detecta e treina a memória a cada inicialização.
- Auto
- Realtime Memory Timing
Permite ajustar os tempos de memória após o estágio do BIOS. (Padrão: Auto) - Memory Enhancement Settings
Fornece várias configurações de aprimoramento de desempenho de memória: Normal (desempenho básico), Relax OC, Enhanced Stability e Enhanced Performance. (Padrão: Normal) - Memory Timing Mode
Manual e Advanced Manual permitem que o Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving e as configurações de tempo de memória abaixo sejam configuráveis. As opções são: Auto (padrão), Manual, Advanced Manual. - Profile DDR Voltage
Ao usar um módulo de memória não XMP ou Extreme Memory Profile (X.M.P.) estiver definido como Disabled, o valor será exibido de acordo com sua especificação de memória. Quando Extreme Memory Profile (X.M.P.) está definido como Profile1 ou Profile2, o valor é exibido de acordo com os dados SPD na memória XMP. - Memory Multiplier Tweaker
Fornece diferentes níveis de ajuste automático de memória. (Padrão: Auto) - Channel Interleaving
Ativa ou desativa o entrelaçamento de canais de memória. Enabled permite que o sistema acesse simultaneamente diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto) - Rank Interleaving
Ativa ou desativa o entrelaçamento de classificação de memória. Enabled permite que o sistema acesse simultaneamente diferentes classificações da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
- Extreme Memory Profile (X.M.P.) (Note), Multiplicador de Memória do Sistema, Clock de Ref. da Memória, Taxa Ímpar de Memória (100/133 ou 200/266), Frequência da Memória (MHz)
(Note) Este item está presente apenas quando você instala uma CPU e um módulo de memória que oferecem suporte a este recurso.
- Channel A/B Memory Sub Timings
Este submenu fornece configurações de tempo de memória para cada canal de memória. As respectivas telas de configuração de tempo são configuráveis apenas quando Memory Timing Mode está definido como Manual ou Advanced Manual. Observação: seu sistema pode ficar instável ou não inicializar depois de fazer alterações nos tempos de memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS. - Configurações Avançadas de Voltagem
- Configurações Avançadas de Energia
- CPU Vcore Loadline Calibration
Permite configurar a Calibração da Linha de Carga para a tensão CPU Vcore. Selecionar um nível mais alto mantém a tensão CPU Vcore mais consistente com o que está definido no BIOS sob carga pesada. Auto permite que o BIOS configure automaticamente esta configuração e define a tensão seguindo as especificações da Intel. (Padrão: Auto)
- CPU Vcore Loadline Calibration
- CPU Core Voltage Control
Esta seção fornece opções de controle de voltagem da CPU. - DRAM Voltage Control
Esta seção fornece opções de controle de voltagem da memória. - Internal VR Control
Esta seção fornece opções de controle de voltagem VR. - PC Health Status
- Reset Case Open Status
- Disabled
Mantém ou limpa o registro do status de intrusão do chassi anterior. (Padrão) - Enabled
Limpa o registro do status de intrusão do chassi anterior e o campo Case Open mostrará "No" na próxima inicialização.
- Disabled
- Case Open
Exibe o status de detecção do dispositivo de detecção de intrusão do chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Yes", caso contrário, mostrará "No". Para limpar o registro de status de intrusão do chassi, defina Reset Case Open Status como Enabled, salve as configurações no CMOS e reinicie o sistema. - CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Exibe as voltagens atuais do sistema.
- Reset Case Open Status
- Miscellaneous Settings
- Max Link Speed
Permite definir o modo de operação dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto) - 3DMark01 Enhancement
Permite determinar se deseja aprimorar algum desempenho de benchmark legado. (Padrão: Desativado)
- Max Link Speed
- Smart Fan 5 Settings
- Monitor
Permite selecionar um alvo para monitorar e fazer mais ajustes. (Padrão: CPU FAN) - Fan Speed Control
Permite determinar se deseja ativar a função de controle de velocidade do ventilador e ajustar a velocidade do ventilador.- Normal
Permite que o ventilador funcione em diferentes velocidades de acordo com a temperatura. Você pode ajustar a velocidade do ventilador com o System Information Viewer com base nos requisitos do seu sistema. (Padrão) - Silent
Permite que o ventilador funcione em velocidades lentas. - Manual
Permite controlar a velocidade do ventilador no gráfico de curva. - Full Speed
Permite que o ventilador funcione em velocidades máximas.
- Normal
- Fan Control Use Temperature Input
Permite selecionar a temperatura de referência para o controle de velocidade do ventilador. - Temperature Interval
Permite selecionar o intervalo de temperatura para a mudança de velocidade do ventilador. - Fan Control Mode
- Auto
Permite que o BIOS detecte automaticamente o tipo de ventilador instalado e define o modo de controle ideal. (Padrão) - Voltage
O modo de voltagem é recomendado para um ventilador de 3 pinos. - PWM
O modo PWM é recomendado para um ventilador de 4 pinos.
- Auto
- Fan Stop
Ativa ou desativa a função de parada do ventilador. Você pode definir o limite de temperatura usando a curva de temperatura. O ventilador para de funcionar quando a temperatura está abaixo do limite. (Padrão: Desativado) - Temperature
Exibe a temperatura atual da área de destino selecionada. - Fan Speed
Exibe as velocidades atuais do ventilador. - Temperature Warning Control
Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, o BIOS emitirá um som de aviso. As opções são: Disabled (padrão), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Fan Fail Warning
Permite que o sistema emita um som de aviso se o ventilador não estiver conectado ou falhar. Verifique a condição do ventilador ou a conexão do ventilador quando isso ocorrer. (Padrão: Desativado)
- Monitor
Sistema
Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão do BIOS. Você também pode selecionar o idioma padrão usado pelo BIOS e definir manualmente a hora do sistema.
- Nível de Acesso
Exibe o nível de acesso atual, dependendo do tipo de proteção por senha utilizada. (Se nenhuma senha for definida, o padrão será exibido como Administrator (Administrador).) O nível de Administrador permite que você faça alterações em todas as configurações do BIOS; o nível de Usuário permite que você faça alterações apenas em algumas configurações do BIOS, mas não em todas. - Idioma do Sistema
Seleciona o idioma padrão usado pelo BIOS. - Data do Sistema
Define a data do sistema. O formato da data é semana (somente leitura), mês, data e ano. Use <Enter> para alternar entre os campos Mês, Data e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado. - Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
BIOS
- Bootup NumLock State
Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: On (Ligado)) - Security Option
Especifica se uma senha é necessária sempre que o sistema é inicializado ou apenas quando você entra na Configuração do BIOS. Depois de configurar este item, defina as senhas no item Administrator Password/User Password (Senha de Administrador/Senha de Usuário).- Setup
Uma senha é necessária apenas para entrar no programa de Configuração do BIOS. - System
Uma senha é necessária para inicializar o sistema e para entrar na Configuração do BIOS program. (Padrão)
- Setup
- Full Screen LOGO Show
Permite determinar se deve exibir o logotipo da GIGABYTE na inicialização do sistema. Disabled (Desativado) ignora o logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Enabled (Ativado)) - Boot Option Priorities
Especifica a ordem geral de inicialização dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de inicialização. Para inicializar a partir de um sistema operacional que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
Ou, se você quiser instalar um sistema operacional que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 10 de 64 bits e que está prefixada com a string "UEFI:". - Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Especifica a ordem de inicialização para um tipo de dispositivo específico, como discos rígidos, unidades ópticas, unidades de disquete e dispositivos que suportam a função Boot from LAN, etc. Pressione <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão conectados. Este item está presente apenas se pelo menos um dispositivo para este tipo estiver instalado. - Fast Boot
Ativa ou desativa o Fast Boot (Inicialização Rápida) para encurtar o processo de inicialização do SO. Ultra Fast (Ultra Rápido) oferece a velocidade de inicialização mais rápida. (Padrão: Disabled (Desativado)) - SATA Support (Suporte SATA)
- All Sata Devices
Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST. (Padrão) - Last Boot HDD Only
Com exceção da unidade de inicialização anterior, todos os dispositivos SATA são desativados antes que o processo de inicialização do SO seja concluído.
- All Sata Devices
Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
- VGA Support (Suporte VGA)
Permite selecionar qual tipo de sistema operacional inicializar.- Auto
Ativa apenas a opção ROM legada. - EFI Driver
Ativa a opção ROM EFI. (Padrão)
- Auto
Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
- USB Support (Suporte USB)
- Disabled
Todos os dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído. - Full Initial
Todos os dispositivos USB são funcionais no sistema operacional e durante o POST. - Partial Initial
Parte dos dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído. (Padrão)
- Disabled
Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado). Esta função é desativada quando Fast Boot (Inicialização Rápida) está definido como Ultra Fast (Ultra Rápido).
- PS2 Devices Support (Suporte a Dispositivos PS2)
- Disabled
Todos os dispositivos PS/2 são desativados antes que o processo de inicialização do SO seja concluído. - Enabled
Todos os dispositivos PS/2 são funcionais no sistema operacional e durante o POST. (Padrão)
- Disabled
Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado). Esta função é desativada quando Fast Boot (Inicialização Rápida) está definido como Ultra Fast (Ultra Rápido).
- NetWork Stack Driver Support (Suporte ao Driver de Pilha de Rede)
- Disabled
Desativa a inicialização a partir da rede. (Padrão) - Enabled
Ativa a inicialização a partir da rede.
- Disabled
Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
- Next Boot After AC Power Loss (Próxima Inicialização Após Queda de Energia CA)
- Normal Boot
Ativa a inicialização normal após o retorno da energia CA. (Padrão) - Fast Boot
Mantém as configurações de Inicialização Rápida após o retorno da energia CA.
- Normal Boot
Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
- Mouse Speed (Velocidade do Mouse)
Permite definir a velocidade de movimento do cursor do mouse. (Padrão: 1 X) - CSM Support (Suporte CSM)
Ativa ou desativa o UEFI CSM (Módulo de Suporte de Compatibilidade) para suportar um processo de inicialização de PC legado.- Disabled
Desativa o UEFI CSM e suporta apenas o processo de inicialização do UEFI BIOS. - Enabled
Ativa o UEFI CSM. (Padrão)
- Disabled
- LAN PXE Boot Option ROM
Permite selecionar se deve ativar a opção ROM legada para o controlador LAN. (Padrão: Disabled (Desativado)) Este item é configurável apenas quando CSM Support (Suporte CSM) está definido como Enabled (Ativado). - Storage Boot Option Control (Controle da Opção de Inicialização de Armazenamento)
Permite selecionar se deve ativar a opção ROM UEFI ou legada para o controlador de dispositivo de armazenamento.- Do not launch
Desativa a opção ROM. - UEFI
Ativa apenas a opção ROM UEFI. (Padrão) - Legacy
Ativa apenas a opção ROM legada.
- Do not launch
Este item é configurável apenas quando CSM Support (Suporte CSM) está definido como Enabled (Ativado).
- Other PCI devices (Outros dispositivos PCI)
Permite selecionar se deve ativar a opção ROM UEFI ou Legada para o controlador de dispositivo PCI que não seja os controladores LAN, de dispositivo de armazenamento e gráficos.- Do not launch
Desativa a opção ROM. - UEFI
Ativa apenas a opção ROM UEFI. (Padrão) - Legacy
Ativa apenas a opção ROM legada.
- Do not launch
Este item é configurável apenas quando CSM Support (Suporte CSM) está definido como Enabled (Ativado).
- Administrator Password (Senha de Administrador)
Permite configurar uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. Diferentemente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações do BIOS. - User Password (Senha de Usuário)
Permite configurar uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. No entanto, a senha de usuário permite que você faça alterações apenas em algumas configurações do BIOS, mas não em todas.
Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, insira a correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar.
OBSERVAÇÃO: Antes de definir a Senha de Usuário, certifique-se de definir a Senha de Administrador primeiro.
Periféricos
- Saída de vídeo inicial
Especifica a primeira iniciação do monitor a partir da placa de vídeo PCI Express instalada ou dos gráficos integrados.- IGFX
Define os gráficos integrados como a primeira tela. - PCIe 1 Slot
Define a placa de vídeo no slot PCIEX16 como a primeira tela. (Padrão)
- IGFX
- Controlador LAN OnBoard
Ativa ou desativa a função LAN integrada. (Padrão: Ativado)
Se você deseja instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Desativado. - Decodificação Acima de 4G
Ativa ou desativa dispositivos com capacidade de 64 bits para serem decodificados no espaço de endereço acima de 4 GB (somente se o seu sistema suportar decodificação PCI de 64 bits). Defina como Ativado se mais de uma placa de vídeo avançada estiver instalada e seus drivers não puderem ser iniciados ao entrar no sistema operacional (devido ao espaço de endereço de memória limitado de 4 GB). (Padrão: Desativado) - RGB Fusion (LED integrado)
Ativa ou desativa o LED de áudio integrado. (Padrão: Ligado) - Tecnologia Intel Platform Trust (PTT)
Ativa ou desativa a Tecnologia Intel® PTT. (Padrão: Desativado) - Software Guard Extensions (SGX)
Ativa ou desativa a tecnologia Intel® Software Guard Extensions. Este recurso permite que o software legal opere em um ambiente seguro e protege o software contra ataques de software malicioso. A opção Software Controlled (Controlado por Software) permite que você ative ou desative este recurso com um aplicativo fornecido pela Intel. (Padrão: Controlado por Software)
- Configuração do Controlador SATA OffBoard
Exibe informações sobre seu SSD M.2 PCIe, se instalado. - Trusted Computing
Ativa ou desativa o Trusted Platform Module (TPM). - Super IO Configuration
- Serial Port
Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
- Serial Port
- Intel(R) Bios Guard Technology
Ativa ou desativa o recurso Intel® BIOS Guard, que protege o BIOS contra ataques maliciosos. - USB Configuration
- Legacy USB Support
Permite que o teclado/mouse USB seja usado no MS-DOS. (Padrão: Ativado) - XHCI Hand-off
Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte a XHCI Hand-off. (Padrão: Desativado) - USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado) - Port 60/64 Emulation
Ativa ou desativa a emulação das portas I/O 64h e 60h. Isso deve ser ativado para suporte legado completo para teclados/mouses USB no MS-DOS ou no sistema operacional que não oferece suporte nativo a dispositivos USB. (Padrão: Ativado) - Mass Storage Devices
Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece somente quando um dispositivo de armazenamento USB está instalado.
- Legacy USB Support
- Network Stack Configuration
- Network Stack
Desativa ou ativa a inicialização a partir da rede para instalar um sistema operacional de formato GPT, como instalar o sistema operacional a partir do servidor Windows Deployment Services. (Padrão: Desativado) - Ipv4 PXE Support
Ativa ou desativa o suporte a IPv4 PXE. Este item é configurável somente quando o Network Stack (Pilha de Rede) está ativado. - Ipv4 HTTP Support
Ativa ou desativa o suporte à inicialização HTTP para IPv4. Este item é configurável somente quando o Network Stack (Pilha de Rede) está ativado. - Ipv6 PXE Support
Ativa ou desativa o suporte a IPv6 PXE. Este item é configurável somente quando o Network Stack (Pilha de Rede) está ativado. - Ipv6 HTTP Support
Ativa ou desativa o suporte à inicialização HTTP para IPv6. Este item é configurável somente quando o Network Stack (Pilha de Rede) está ativado. - PXE boot wait time
Permite que você configure quanto tempo esperar antes de pressionar <Esc> para abortar a inicialização PXE. Este item é configurável somente quando o Network Stack (Pilha de Rede) está ativado. (Padrão: 0) - Media detect count
Permite que você defina o número de vezes para verificar a presença de mídia. Este item é configurável somente quando o Network Stack (Pilha de Rede) está ativado. (Padrão: 1)
- Network Stack
- NVMe Configuration
Exibe informações sobre seu SSD M.2 NVME PCIe, se instalado. - SATA And RST Configuration
- SATA Controller(s)
Ativa ou desativa os controladores SATA integrados. (Padrão: Ativado) - SATA Mode Selection
Especifica o modo de operação dos controladores SATA integrados.- Intel RST With Intel Optane System Acceleration
Ativa o suporte à Tecnologia Intel® Optane™ para os controladores SATA. - AHCI
Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)
- Intel RST With Intel Optane System Acceleration
- Aggressive LPM Support
Ativa ou desativa o recurso de economia de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Padrão: Ativado) - Port 0/1/2/3
Ativa ou desativa cada porta SATA. (Padrão: Ativado) - Hot plug
Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Padrão: Desativado) - Configured as eSATA
Ativa ou desativa o suporte para dispositivos SATA externos.
- SATA Controller(s)
- Realtek PCIe GBE Family Controller
Este sub-menu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.
Chipset
- VT-d (Observação)
Ativa ou desativa a Tecnologia de Virtualização Intel® para E/S Direcionada. (Padrão: Ativado) - Internal Graphics
Ativa ou desativa a função de gráficos integrados. (Padrão: Automático) - DVMT Pre-Allocated
Permite que você defina o tamanho da memória gráfica integrada. As opções são: 32M~1024M. (Padrão: 64M) - DVMT Total Gfx Mem
Permite que você aloque o tamanho da memória DVMT dos gráficos integrados. As opções são: 128M, 256M, MAX. (Padrão: 256M) - Audio Controller
Ativa ou desativa a função de áudio integrada. (Padrão: Ativado)
Se você deseja instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Disabled (Desativado). - High Precision Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operacional. (Padrão: Ativado) - IOAPIC 24-119 Entries
Ativa ou desativa esta função. (Padrão: Ativado)
(Observação) Este item está presente somente quando você instala uma CPU que suporta este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel®, visite o site da Intel.
Energia
- Gerenciamento de energia da plataforma
Ativa ou desativa a função de Gerenciamento de energia de estado ativo (ASPM). (Padrão: Desativado) - PEG ASPM
Permite configurar o modo ASPM para o dispositivo conectado ao barramento CPU PEG. Este item é configurável somente quando Platform Power Management estiver definido como Enabled (Ativado). (Padrão: Ativado) - PCH ASPM
Permite configurar o modo ASPM para o dispositivo conectado ao barramento PCI Express do chipset. Este item é configurável somente quando Platform Power Management estiver definido como Enabled (Ativado). (Padrão: Ativado) - DMI ASPM
Permite configurar o modo ASPM para o lado da CPU e o lado do chipset do link DMI. Este item é configurável somente quando Platform Power Management estiver definido como Enabled (Ativado). (Padrão: Ativado) - AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.- Always Off
O sistema permanece desligado após o retorno da energia CA. (Padrão) - Always On
O sistema é ligado após o retorno da energia CA. - Memory
O sistema retorna ao seu último estado ativo conhecido após o retorno da energia CA.
- Always Off
- Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Observação: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.- Disabled
Desativa esta função. (Padrão) - Any Key
Pressione qualquer tecla para ligar o sistema. - Keyboard 98
Pressione o botão POWER no teclado Windows 98 para ligar o sistema. - Password
Defina uma senha com 1 a 5 caracteres para ligar o sistema.
- Disabled
- Power On Password
Defina a senha quando Power On By Keyboard estiver definido como Password (Senha).
Pressione <Enter> neste item e defina uma senha com até 5 caracteres e, em seguida, pressione <Enter> para aceitar. Para ligar o sistema, insira a senha e pressione <Enter>.
Observação: Para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem inserir a senha para limpar as configurações de senha. - Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do mouse PS/2.
Observação: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.- Disabled
Desativa esta função. (Padrão) - Move
Mova o mouse para ligar o sistema. - Double Click
Clique duas vezes no botão esquerdo do mouse para ligar o sistema.
- Disabled
- ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligamento). (Padrão: Desativado)
Observação: Quando este item está definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Retomar por alarme, ligar por mouse e ligar por teclado. - Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS usando o botão de energia.- Instant-Off
Pressione o botão de energia e o sistema será desligado instantaneamente. (Padrão) - Delay 4 Sec.
Pressione e segure o botão de energia por 4 segundos para desligar o sistema. Se o botão de energia for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.
- Instant-Off
- Resume by Alarm
Determina se deve ligar o sistema em um horário desejado. (Padrão: Desativado)
Se ativado, defina a data e a hora da seguinte forma:- Wake up day: Ligue o sistema em um horário específico em cada dia ou em um dia específico em um mês.
- Wake up hour/minute/second: Defina a hora em que o sistema será ligado automaticamente.
Observação: Ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da energia CA, caso contrário, as configurações podem não ser eficazes.
- CEC 2019 Ready
Permite selecionar se deve permitir que o sistema ajuste o consumo de energia quando estiver em estado de desligamento, inativo ou em espera para cumprir com os padrões da CEC (Comissão de Energia da Califórnia) de 2019. (Padrão: Desativado) - RC6 (Render Standby)
Permite determinar se deve permitir que os gráficos integrados entrem no modo de espera para diminuir o consumo de energia. (Padrão: Ativado)
Salvar e sair
- Save & Exit Setup (Salvar e sair da configuração)
Pressione <Enter> neste item e selecione Yes (Sim). Isso salva as alterações no CMOS e sai do programa de configuração do BIOS. Selecione No (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS. - Exit Without Saving (Sair sem salvar)
Pressione <Enter> neste item e selecione Yes (Sim). Isso sai da configuração do BIOS sem salvar as alterações feitas na configuração do BIOS no CMOS. Selecione No (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS. - Load Optimized Defaults (Carregar padrões otimizados)
Pressione <Enter> neste item e selecione Yes (Sim) para carregar as configurações padrão ideais do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS. - Boot Override (Substituição de inicialização)
Permite selecionar um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes (Sim) para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo. - Save Profiles
Esta função permite que você salve as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1 ~ Setup Profile 8. Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB para salvar o perfil em seu dispositivo de armazenamento. - Load Profiles
Se o seu sistema se tornar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado antes, sem os problemas de reconfigurar as configurações do BIOS. Primeiro, selecione o perfil que deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB para inserir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).
Instalando uma memória Intel® Optane™
Requisitos do sistema
- Memória Intel® Optane™
- A memória Optane™ deve ter pelo menos 16 GB de capacidade e deve ter capacidade igual ou menor que o disco rígido/SSD a ser acelerado.
- O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou SSD SATA M.2 e deve ter o Windows 10 de 64 bits (ou versão posterior) instalado nele. (Deve ser formatado para partição GPT.)
- O disco de driver da placa-mãe
Diretrizes de instalação
A-1: Instalação no modo AHCI
Se o controlador SATA foi configurado no modo AHCI, siga as etapas abaixo:
- Depois de entrar no sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Na tela Xpress Install, selecione Intel(R) Optane(TM) Memory System Acceleration (Observação) para instalar. Siga as instruções na tela para continuar. O sistema será reiniciado automaticamente.
- Depois de entrar novamente no sistema operacional, a caixa de diálogo mostrada acima será exibida. Clique em Yes (Sim) para continuar a instalação e reinicie o sistema.
- Inicie o aplicativo Intel(R) Optane Memory no menu Iniciar. Uma mensagem informando que a memória Intel® Optane™ está desativada aparecerá na tela principal. Clique em Enable (Ativar) para ativar a memória Intel® Optane™ e reinicie o sistema novamente.
- Inicie o aplicativo Intel(R) Optane Memory no menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada. (O modo do controlador SATA é alterado para Intel RST With Intel Optane System Acceleration do modo AHCI. NÃO altere o modo do controlador SATA de volta para AHCI. Isso impedirá que a memória Intel® Optane™ funcione corretamente.)
A-2: Instalação no modo Intel RST With Intel Optane System Acceleration
Se o controlador SATA foi configurado no modo Intel RST With Intel Optane System Acceleration, siga as etapas abaixo:
- Após a reinicialização do sistema, vá para a configuração do BIOS e certifique-se de que CSM Support (Suporte a CSM) no menu BIOS esteja desativado.
- Vá para Peripherals\SATA And RST Configuration (Periféricos\Configuração de SATA e RST) e certifique-se de que Use RST Legacy OROM (Usar RST Legacy OROM) esteja desativado. Se você quiser ativar a memória Optane™ instalada no conector M2M_32G, defina PCIe Storage Dev on Port 21 (Dispositivo de armazenamento PCIe na porta 21) como RST Controlled (Controlado por RST).
- Entre no sistema operacional, inicie o utilitário Intel® Rapid Storage Technology no menu Iniciar e, em seguida, ative a memória Intel® Optane™ na tela Intel® Optane™ Memory.
- Siga as instruções na tela para continuar a instalação e reinicie o sistema quando a instalação for concluída.
- Uma memória Optane™ não pode ser usada para acelerar um SSD PCIe M.2.
- Não remova abruptamente a memória Optane™. Isso fará com que o sistema operacional pare de funcionar corretamente.
- Se você quiser alterar/remover a memória Optane™, você deve desativá-la usando o Intel® Rapid Storage Technology ou o aplicativo Intel(R) Optane™ Memory primeiro.
- Depois de ativar a memória Optane™, as configurações de BIOS relacionadas permanecerão mesmo após uma atualização do BIOS.
(Observação) Se o sistema já tiver o utilitário Intel® Rapid Storage Technology instalado, você deverá removê-lo primeiro antes de instalar o aplicativo Intel(R) Optane(TM) Memory System Acceleration.
Instalação de Drivers
- Antes de instalar os drivers, primeiro instale o sistema operacional.
- Depois de instalar o sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Clique na mensagem "Tap to choose what happens with this disc" (Toque para escolher o que acontece com este disco) no canto superior direito da tela e selecione "Run Run.exe" (Executar Executar.exe). (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)
"Xpress Install" (Instalação Xpress) irá escanear automaticamente seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Você pode clicar no botão Xpress Install (Instalação Xpress) e "Xpress Install" (Instalação Xpress) irá instalar todos os drivers selecionados. Ou clique na seta
para instalar individualmente os drivers que você precisa.
Visite o site da GIGABYTE para obter mais informações sobre o software.
Visite o site da GIGABYTE para obter mais informações sobre solução de problemas.
Para obter mais detalhes sobre o produto, visite o site da GIGABYTE.
Referências
Baixar manual
Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Baixar Manual do Gigabyte B360M H
