Manualul Gigabyte B360M H
Cuprins
Identificarea reviziei plăcii de bază
Numărul de revizie de pe placa de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verificați revizia plăcii de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.
Exemplu:

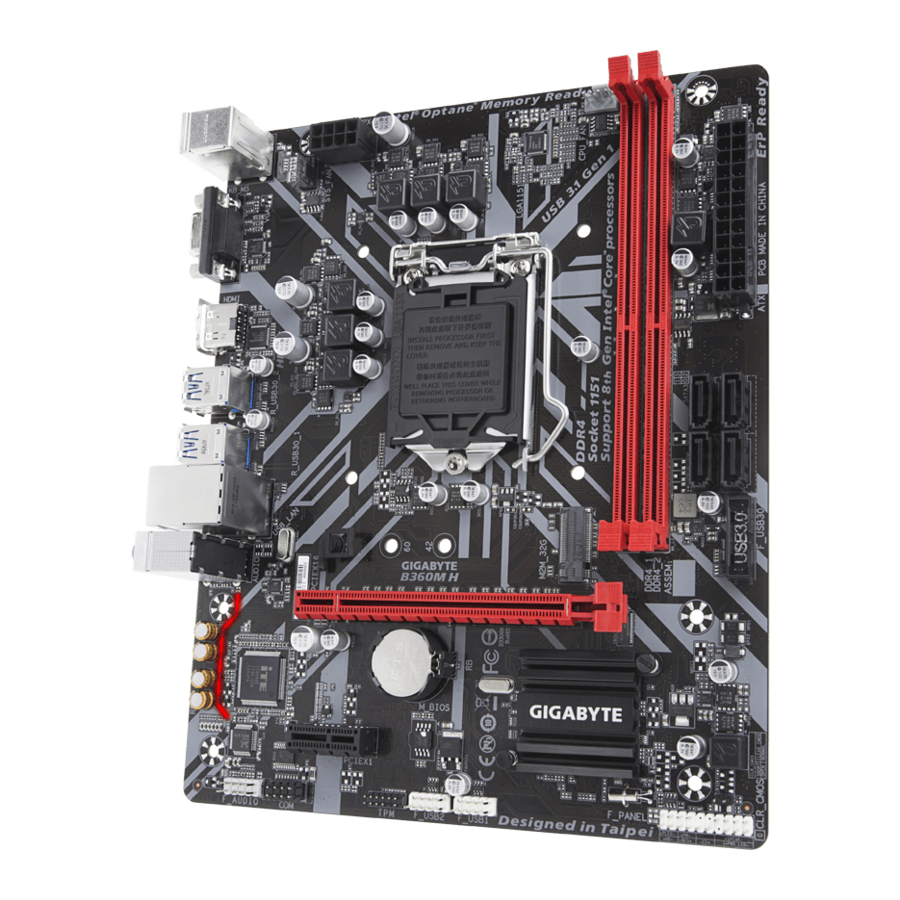

Aspectul plăcii de bază B360M H
Conținutul cutiei
- Placă de bază B360M H
- Două cabluri SATA
- Disc cu drivere pentru placa de bază
- I/O Shield
- Manualul utilizatorului
* Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale vor depinde de pachetul de produs pe care îl obțineți. Conținutul cutiei poate fi modificat fără notificare.
Instalarea hardware
Precauții de instalare
Placa de bază conține numeroase circuite electronice și componente delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:
- Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
- Înainte de instalare, nu scoateți sau rupeți eticheta cu S/N (numărul de serie) a plăcii de bază sau eticheta de garanție furnizată de dealerul dvs. Aceste etichete sunt necesare pentru validarea garanției.
- Întotdeauna scoateți alimentarea cu energie AC prin deconectarea cablului de alimentare de la priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
- Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectați strâns și sigur.
- Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
- Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice precum o placă de bază, CPU sau memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
- Înainte de a instala placa de bază, vă rugăm să o aveți deasupra unui suport antistatic sau într-un recipient de protecție electrostatică.
- Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
- Înainte de a porni alimentarea, asigurați-vă că tensiunea sursei de alimentare a fost setată conform standardului local de tensiune.
- Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale hardware-ului dvs. sunt conectate.
- Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
- Asigurați-vă că nu există șuruburi sau componente metalice rămase plasate pe placa de bază sau în interiorul carcasei computerului.
- Nu plasați sistemul computerului pe o suprafață neuniformă.
- Nu plasați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
- Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
- Dacă nu sunteți sigur cu privire la oricare dintre pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de calculatoare certificat.
- Dacă utilizați un adaptor, un cablu prelungitor de alimentare sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile sale de instalare și/sau împământare.
Specificatiile produsului
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* GIGABYTE își rezervă dreptul de a efectua orice modificări ale specificațiilor produsului și ale informațiilor legate de produs fără o notificare prealabilă.
Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.
Vă rugăm să vizitați pagina Support\Utility List de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.
Instalarea CPU-ului
Citiți următoarele instrucțiuni înainte de a începe instalarea CPU-ului:
- Asigurați-vă că placa de bază acceptă CPU-ul.
(Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.) - Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala CPU-ul pentru a preveni deteriorarea hardware-ului.
- Localizați pinul unu al CPU-ului. CPU-ul nu poate fi introdus dacă este orientat incorect. (Sau puteți localiza crestăturile de pe ambele părți ale CPU-ului și tastele de aliniere de pe soclul CPU-ului.)
- Aplicați un strat uniform și subțire de unsoare termică pe suprafața CPU-ului.
- Nu porniți computerul dacă cooler-ul CPU-ului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea CPU-ului.
- Setați frecvența gazdă a CPU-ului în conformitate cu specificațiile CPU-ului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru conform specificațiilor hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.
Instalarea CPU-ului
Localizați tastele de aliniere de pe soclul CPU-ului plăcii de bază și crestăturile de pe CPU.
Nu scoateți capacul soclului CPU-ului înainte de a introduce CPU-ul. Acesta poate sări automat de pe placa de încărcare în timpul procesului de reangajare a manetei după ce introduceți CPU-ul.
Instalarea memoriei
Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:
- Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.
(Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.) - Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
- Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.
Configurația memoriei Dual Channel
Această placă de bază oferă două sloturi de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.
Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware-ului.
Cele două sloturi de memorie DDR4 sunt împărțite în două canale și fiecare canal are un slot de memorie după cum urmează:
- Canalul A: DDR4_1
- Canalul B: DDR4_2
Datorită limitărilor CPU, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.
- Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
- Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.
Instalarea unei plăci de extensie
Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de extensie:
- Asigurați-vă că placa de bază acceptă placa de extensie. Citiți cu atenție manualul care a venit cu placa dvs. de extensie.
- Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de extensie pentru a preveni deteriorarea hardware-ului.
Conectorii panoului din spate
- Port pentru tastatură PS/2 și mouse PS/2
Utilizați portul superior (verde) pentru a conecta un mouse PS/2 și portul inferior (violet) pentru a conecta o tastatură PS/2. - Port D-Sub
Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port. - Port HDMI
![]()
Portul HDMI acceptă formatele HDCP 2.2 și Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă o ieșire audio LPCM pe 8 canale de până la 192 KHz/16 biți. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este 4096x2160@30 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
![informație]()
După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul de redare audio implicit la HDMI. (Numele elementului poate diferi în funcție de sistemul dvs. de operare.) - Port USB 3.1 Gen 1
Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitivele USB. - Port LAN RJ-45
Portul LAN Gigabit Ethernet oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.
![]()
LED conexiune/viteză:
Stare Descriere Portocaliu Rată de date de 1 Gbps Verde Rată de date de 100 Mbps Oprit Rată de date de 10 Mbps LED activitate:
Stare Descriere Clipind Transmisia sau recepția de date este în curs Oprit Nu are loc nicio transmisie sau recepție de date - Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitivele USB. - Intrare linie/Ieșire difuzor spate (albastru)
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitivele de intrare linie, cum ar fi o unitate optică, walkman etc. - Ieșire linie/Ieșire difuzor frontal (verde)
Mufa de ieșire linie. Pentru o calitate mai bună a sunetului, se recomandă să conectați căștile/difuzorul la această mufă (efectele reale pot varia în funcție de dispozitivul utilizat). - Intrare microfon/Ieșire difuzor centru/subwoofer (roz)
Mufa de intrare microfon.
Configurații ale mufelor audio:
| Mufă | Căști/2 canale | 4 canale | 6 canale | 8 canale | |
 | Intrare linie/Ieșire difuzor spate | ✓ | ✓ | ✓ | |
 | Ieșire linie/Ieșire difuzor frontal | ✓ | ✓ | ✓ | ✓ |
 | Intrare microfon/Ieșire difuzor centru/subwoofer | ✓ | ✓ | ||
| Ieșire linie panou frontal/Ieșire difuzor lateral | ✓ | ||||
Pentru a configura sunetul pe 7.1 canale, trebuie să utilizați un modul audio HD pe panoul frontal și să activați funcția audio multi-canal prin driverul audio.
- Când scoateți cablul conectat la un conector al panoului din spate, mai întâi scoateți cablul din dispozitiv și apoi scoateți-l de pe placa de bază.
- Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.
Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.
Conectori interni
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:
- Mai întâi, asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
- Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
- După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.
1/2. ATX_12V_2X4/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu utilizarea conectorului de alimentare, sursa de alimentare poate furniza suficientă putere stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V alimentează în principal CPU-ul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.
Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care poate rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.
| Nr. pin | Definiție |
| 1 | GND (Numai pentru 2x4 pini 12V) |
| 2 | GND (Numai pentru 2x4 pini 12V) |
| 3 | GND |
| 4 | GND |
| 5 | +12V (Numai pentru 2x4 pini 12V) |
| 6 | +12V (Numai pentru 2x4 pini 12V) |
| 7 | +12V |
| 8 | +12V |
| Nr. pin | Definiție |
| 1 | 3.3V |
| 2 | 3.3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand by +5V) |
| 10 | +12V |
| 11 | +12V (Numai pentru 2x12 pini ATX) |
| 12 | 3.3V (Numai pentru 2x12 pini ATX) |
| 13 | 3.3V |
| 14 | -12V |
| 15 | GND |
| 16 | PS_ON (soft On/Off) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (Numai pentru 2x12 pini ATX) |
| 24 | GND (Numai pentru 2x12 pini ATX) |
3/4. CPU_FAN/SYS_FAN (Antete ventilator)
Toate antetele ventilatorului de pe această placă de bază sunt cu 4 pini. Majoritatea antetelor ventilatorului au un design de inserție sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de masă). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.
| Nr. pin | Definiție |
| 1 | GND |
| 2 | Controlul vitezei tensiunii |
| 3 | Senzor |
| 4 | Control PWM al vitezei |
- Asigurați-vă că conectați cablurile ventilatorului la antetele ventilatorului pentru a preveni supraîncălzirea CPU-ului și a sistemului. Supraîncălzirea poate duce la deteriorarea CPU-ului sau la blocarea sistemului.
- Aceste antete de ventilator nu sunt blocuri de jampieri de configurare. Nu așezați un capac de jampier pe antete.
- SATA3 0/1/2/3 (Conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA.
![]()
Nr. pin Definiție 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![informații]()
Pentru a activa hot-plugging pentru porturile SATA, consultați capitolul „Configurare BIOS”, „Peripherals\SATA And RST Configuration”, pentru mai multe informații. - M2M_32G (Conector soclu 3 M.2)
Conectorii M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe.
![]()
Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.- Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi instalați mai întâi clema de montare.
- Glisați SSD-ul M.2 în conector în unghi.
- Apăsați SSD-ul M.2 în jos și apoi fixați-l apăsând știftul clemei în orificiul de montare.
Selectați orificiul adecvat pentru clema de montare în funcție de lungimea SSD-ului M.2 care urmează să fie instalat.
- F_PANEL (Conectorul panoului frontal)
Conectați comutatorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în carcasă și indicatorul de stare al sistemului de pe carcasă la acest conector în funcție de atribuirile pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
![]()
- PLED/PWR_LED (LED de alimentare):
Se conectează la indicatorul de stare a alimentării de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau oprit (S5).Starea sistemului LED S0 Pornit S3/S4/S5 Oprit - PW (Comutator de alimentare):
Se conectează la comutatorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați capitolul „Configurare BIOS”, „Alimentare” pentru mai multe informații). - SPEAK (Difuzor):
Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului emitând un cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului. - HD (LED de activitate a unității hard disk):
Se conectează la LED-ul de activitate a unității hard disk de pe panoul frontal al carcasei. LED-ul este aprins atunci când unitatea hard disk citește sau scrie date. - RES (Comutator de resetare):
Se conectează la comutatorul de resetare de pe panoul frontal al carcasei. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală. - CI (Conector de intruziune în carcasă):
Se conectează la comutatorul/senzorul de intruziune în carcasă de pe carcasă, care poate detecta dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu un comutator/senzor de intruziune în carcasă. - NC: Fără conexiune.
![informație]()
Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a unității hard disk, difuzor etc. Când conectați modulul panoului frontal al carcasei la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.
- PLED/PWR_LED (LED de alimentare):
- F_AUDIO (Conector audio panou frontal)
Conectorul audio al panoului frontal acceptă sunet de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al carcasei la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu poată funcționa sau chiar să-l deterioreze.
![]()
Nr. pin Definiție 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Fără pin 9 LINE2_L 10 Sense ![informație]()
Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio pentru panoul frontal care are atribuiri de fire diferite, vă rugăm să contactați producătorul carcasei. - F_USB30 (Conector USB 3.1 Gen 1)
Conectorul este conform cu specificațiile USB 3.1 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.1 Gen 1, vă rugăm să contactați distribuitorul local.
![]()
Nr. pin Definiție 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Fără pin - F_USB1/F_USB2 (Conectori USB 2.0/1.1)
Conectorii sunt conformi cu specificațiile USB 2.0/1.1. Fiecare conector USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați distribuitorul local.
![]()
Nr. pin Definiție 1 Alimentare (5V) 2 Alimentare (5V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Fără pin 10 NC ![avertisment]()
- Nu conectați cablul suportului IEEE 1394 (2x5 pini) în conectorul USB 2.0/1.1.
- Înainte de a instala suportul USB, asigurați-vă că opriți computerul și deconectați cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.
- TPM (Conector modul platformă securizată)
Puteți conecta un TPM (Trusted Platform Module) la acest conector.
![]()
Nr. pin Definiție 1 LAD0 2 VCC3 3 LAD1 4 Fără pin 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (Conector port serial)
Conectorul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați distribuitorul local.
![]()
Nr. pin Definiție 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Fără pin - BAT (Baterie)
Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot să nu fie corecte sau pot fi pierdute.
![]()
Puteți șterge valorile CMOS prin scoaterea bateriei:- Opriți computerul și deconectați cablul de alimentare.
- Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
- Înlocuiți bateria.
- Conectați cablul de alimentare și reporniți computerul.
![avertisment]()
- Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
- Înlocuiți bateria cu una echivalentă. Deteriorarea dispozitivelor dumneavoastră poate apărea dacă bateria este înlocuită cu un model incorect.
- Contactați locul de achiziție sau distribuitorul local dacă nu puteți înlocui bateria singur sau dacă nu sunteți sigur de modelul bateriei.
- Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
- Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.
- CLR_CMOS (Jumper pentru ștergerea CMOS)
Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.
![]()
Open: Normal (Normal)
![]()
Short: Clear CMOS Values (Scurtcircuit: Ștergeți valorile CMOS)
![avertisment]()
- Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a șterge valorile CMOS.
- După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încărcare valori implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup," pentru configurațiile BIOS).
Configurare BIOS
BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară către CMOS pentru a menține valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.
- Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor pentru BIOS fără a intra în sistemul de operare.
- @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.
- Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu utilizarea versiunii curente de BIOS, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
- Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul pornirii sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului baterie/clear CMOS pentru modul de ștergere a valorilor CMOS.)
Ecranul de pornire
Următorul ecran cu Logo-ul de pornire va apărea când computerul pornește.
(Exemplu Versiune BIOS: F1c)
Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări detaliate ale BIOS-ului. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit. Easy Mode permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare.
- Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
- Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS.
Meniul principal
Tastele funcționale de configurare clasică
| <←><→> | Mutați bara de selecție pentru a selecta un meniu de configurare |
| <↑><↓> | Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu |
| <Enter> | Executați comanda sau intrați într-un meniu |
| < + >/<Page Up> | Măriți valoarea numerică sau faceți modificări |
| < - >/<Page Down> | Micșorați valoarea numerică sau faceți modificări |
| <F1> | Afișați descrierile tastelor funcționale |
| <F2> | Comutați la Easy Mode |
| <F5> | Restabiliți setările BIOS anterioare pentru submeniurile curente |
| <F7> | Încărcați setările implicite optimizate ale BIOS-ului pentru submeniurile curente |
| <F8> | Accesați utilitarul Q-Flash |
| <F9> | Afișați informațiile despre sistem |
| <F10> | Salvați toate modificările și ieșiți din programul de configurare BIOS |
| <F12> | Capturați ecranul curent ca imagine și salvați-l pe unitatea USB |
| <Esc> | Meniu principal: Ieșiți din programul de configurare BIOS Submeniuri: Ieșiți din submeniul curent |
M.I.T.
Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului. Efectuarea incorectă a overclock/supratensiune poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul pornirii sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)
- Setări avansate de frecvență
- Valoare ceas gazdă
Afișează frecvența actuală de funcționare a ceasului gazdă. - Raport segment grafic(Notă)
Vă permite să setați Raportul segment grafic. - Raport nesegment grafic(Notă)
Vă permite să setați Raportul nesegment grafic. - Raport ceas CPU
Vă permite să modificați raportul ceasului pentru procesorul instalat. Intervalul reglabil depinde de procesorul instalat. - Frecvență CPU
Afișează frecvența actuală de funcționare a procesorului. - Frecvență FCLK pentru pornire timpurie
Vă permite să setați frecvența FCLK. Opțiunile sunt: Normal(800Mhz), 1GHz, 400MHz. (Implicit: 1GHz)
- Valoare ceas gazdă
- Setări avansate nucleu CPU
- Raport ceas CPU, Frecvență CPU, Frecvență FCLK pentru pornire timpurie
Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Setări avansate de frecvență. - Decalaj AVX(Notă)
Decalajul AVX este decalajul negativ al raportului AVX. - Raport Uncore
Vă permite să setați raportul Uncore al procesorului. Intervalul reglabil depinde de procesorul utilizat. - Frecvență Uncore
Afișează frecvența actuală Uncore a procesorului. - Suprascriere raport Flex CPU
Activează sau dezactivează Raportul Flex CPU. Raportul maxim de ceas al procesorului se va baza pe valoarea Setări raport Flex CPU dacă Raport ceas CPU este setat la Auto (Automat). (Implicit: Dezactivat) - Setări raport Flex CPU
Vă permite să setați Raportul Flex CPU. Intervalul reglabil poate varia în funcție de procesor. - Tehnologie Intel(R) Turbo Boost (Notă)
Vă permite să determinați dacă să activați tehnologia Intel® CPU Turbo Boost. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Raport Turbo (Notă)
Vă permite să setați rapoartele CPU Turbo pentru un număr diferit de nuclee active. Auto setează rapoartele CPU Turbo conform specificațiilor CPU. (Implicit: Auto) - Limită de putere TDP (wați)/Durată limită de putere
Vă permite să setați limita de putere pentru modul CPU Turbo și cât timp este nevoie pentru a funcționa la limita de putere specificată. Dacă valoarea specificată este depășită, procesorul va reduce automat frecvența nucleului pentru a reduce puterea. Auto (Automat) setează limita de putere conform specificațiilor CPU. (Implicit: Auto) - Limită curent nucleu (amperi)
Vă permite să setați o limită de curent pentru modul CPU Turbo. Când curentul procesorului depășește limita de curent specificată, procesorul va reduce automat frecvența nucleului pentru a reduce curentul. Auto (Automat) setează limita de putere conform specificațiilor CPU. (Implicit: Auto) - Control limită Turbo per nucleu (Notă)
Vă permite să controlați fiecare limită de nucleu CPU separat. (Implicit: Auto) - Nr. de nuclee CPU activate (Notă)
Vă permite să selectați numărul de nuclee CPU de activat într-un CPU multi-core Intel® (numărul de nuclee CPU poate varia în funcție de CPU). Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Tehnologie Hyper-Threading (Notă)
Vă permite să determinați dacă să activați tehnologia multi-threading când utilizați un CPU Intel® care acceptă această funcție. Această caracteristică funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Tehnologie Intel(R) Speed Shift (Tehnologie Intel® Speed Shift) (Notă)
Activează sau dezactivează tehnologia Intel® Speed Shift. Activarea acestei caracteristici permite procesorului să își accelereze mai rapid frecvența de funcționare și apoi îmbunătățește capacitatea de răspuns a sistemului. (Implicit: Auto) - Oprire îmbunătățită CPU (C1E) (Notă)
Activează sau dezactivează funcția Intel® CPU Enhanced Halt (C1E), o funcție de economisire a energiei CPU în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Suport stare C3 (Notă)
Vă permite să determinați dacă să lăsați procesorul să intre în modul C3 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C3 este o stare de economisire a energiei mai îmbunătățită decât C1. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Suport stare C6/C7 (Notă)
Vă permite să determinați dacă să lăsați procesorul să intre în modul C6/C7 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6/C7 este o stare de economisire a energiei mai îmbunătățită decât C3. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Suport stare C8 (Notă)
Vă permite să determinați dacă să lăsați procesorul să intre în modul C8 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C8 este o stare de economisire a energiei mai îmbunătățită decât C6/C7. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Suport stare C10 (Notă)
Vă permite să determinați dacă să lăsați procesorul să intre în modul C10 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C10 este o stare de economisire a energiei mai îmbunătățită decât C8. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Limită stare C pachet (Notă)
Vă permite să specificați limita de stare C pentru procesor. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Monitor termic CPU (Notă)
Activează sau dezactivează funcția Intel® Thermal Monitor, o funcție de protecție împotriva supraîncălzirii procesorului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse când procesorul este supraîncălzit. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Decalaj inel la nucleu (Down Bin)
Vă permite să determinați dacă să dezactivați funcția de reducere automată a raportului inel CPU. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Funcție CPU EIST (Notă)
Activează sau dezactivează tehnologia Enhanced Intel® Speed Step (EIST). În funcție de încărcarea procesorului, tehnologia Intel EIST poate reduce dinamic și eficient tensiunea și frecvența nucleului CPU pentru a reduce consumul mediu de energie și producția de căldură. Auto (Automat) lasă BIOS-ul să configureze automat această setare. (Implicit: Auto) - Race To Halt (RTH) (Notă)/Turbo eficient energetic (Notă)
Activează sau dezactivează setările legate de economisirea energiei CPU. - Optimizare tensiune
Vă permite să determinați dacă să activați optimizarea tensiunii pentru a reduce consumul de energie. (Implicit: Auto) - Prefetcher hardware
Vă permite să determinați dacă să activați prefetcherul hardware pentru a preîncărca date și instrucțiuni din memorie în cache. (Implicit: Auto) - Prefetch linie cache adiacentă
Vă permite să determinați dacă să activați mecanismul de preîncărcare a liniei cache adiacente care permite procesorului să recupereze linia cache solicitată, precum și linia cache ulterioară. (Implicit: Auto) - Profil memorie extremă (X.M.P.) (Notă)
Permite BIOS-ului să citească datele SPD de pe modulele de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.- Dezactivat
Dezactivează această funcție. (Implicit) - Profil1
Utilizează setările Profil 1. - Profil2 (Notă)
Utilizează setările Profil 2.
- Dezactivat
- Multiplicator memorie sistem
Vă permite să setați multiplicatorul de memorie al sistemului. Auto (Automat) setează multiplicatorul de memorie conform datelor SPD ale memoriei. (Implicit: Auto) - Ceas ref memorie
Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto) - Raport impar memorie (100/133 sau 200/266)
Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto) - Frecvență memorie (MHz)
Prima valoare a frecvenței memoriei este frecvența normală de funcționare a memoriei utilizate; a doua este frecvența memoriei care este ajustată automat în funcție de setările Multiplicator memorie sistem.
- Raport ceas CPU, Frecvență CPU, Frecvență FCLK pentru pornire timpurie
(Notă) Acest element este prezent numai când instalați un CPU care acceptă această caracteristică. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel®, vă rugăm să vizitați site-ul web al Intel.
- Setări avansate pentru memorie
- Profil memorie extrem (X.M.P.) (Notă), Multiplicator memorie sistem, Ceas referință memorie, Raport impar memorie (100/133 sau 200/266), Frecvență memorie (MHz)
Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Advanced Frequency Settings. - Mod de încărcare memorie (Notă)
Oferă metode de detectare și antrenare a memoriei.- Auto
Permite BIOS-ului să configureze automat această setare. (Implicit) - Normal
BIOS-ul efectuează automat antrenarea memoriei. Vă rugăm să rețineți că, dacă sistemul devine instabil sau nu poate fi pornit, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați introducerile jumperului bateriei/clear CMOS pentru modul de ștergere a valorilor CMOS.) - Activați încărcarea rapidă
Omite detectarea și antrenarea memoriei în anumite criterii specifice pentru o încărcare mai rapidă a memoriei. - Dezactivați încărcarea rapidă
Detectează și antrenează memoria la fiecare încărcare.
- Auto
- Temporizare memorie în timp real
Vă permite să reglați fin temporizările memoriei după etapa BIOS. (Implicit: Auto) - Setări de îmbunătățire a memoriei
Oferă mai multe setări de îmbunătățire a performanței memoriei: Normal (performanță de bază), Relax OC, Stabilitate îmbunătățită și Performanță îmbunătățită. (Implicit: Normal) - Mod temporizare memorie
Manual și Manual avansat permit ca setările Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving și cele de temporizare a memoriei de mai jos să fie configurabile. Opțiunile sunt: Auto (implicit), Manual, Manual avansat. - Profil tensiune DDR
Când utilizați un modul de memorie non-XMP sau Extreme Memory Profile (X.M.P.) este setat la Disabled, valoarea este afișată conform specificațiilor memoriei dvs. Când Extreme Memory Profile (X.M.P.) este setat la Profile1 sau Profile2, valoarea este afișată conform datelor SPD de pe memoria XMP. - Memory Multiplier Tweaker
Oferă diferite niveluri de reglare automată a memoriei. (Implicit: Auto) - Întrețesere canale
Activează sau dezactivează întrețeserea canalelor de memorie. Enabled permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto) - Întrețesere ranguri
Activează sau dezactivează întrețeserea rangurilor de memorie. Enabled permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
- Profil memorie extrem (X.M.P.) (Notă), Multiplicator memorie sistem, Ceas referință memorie, Raport impar memorie (100/133 sau 200/266), Frecvență memorie (MHz)
(Notă) Acest element este prezent numai când instalați un CPU și un modul de memorie care acceptă această caracteristică.
- Sub-temporizări memorie canale A/B
Acest submeniu oferă setări de temporizare a memoriei pentru fiecare canal de memorie. Ecranele respective de setare a temporizării sunt configurabile numai când Memory Timing Mode este setat la Manual sau Advanced Manual. Notă: Sistemul dvs. poate deveni instabil sau nu reușește să pornească după ce faceți modificări la temporizările memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite prin încărcarea valorilor implicite optimizate sau prin ștergerea valorilor CMOS. - Setări avansate de tensiune
- Setări avansate de alimentare
- Calibrare Loadline CPU Vcore
Vă permite să configurați calibrarea Load-Line pentru tensiunea CPU Vcore. Selectarea unui nivel mai ridicat menține tensiunea CPU Vcore mai consistentă cu ceea ce este setat în BIOS sub sarcină grea. Auto permite BIOS-ului să configureze automat această setare și setează tensiunea urmând specificațiile Intel. (Implicit: Auto)
- Calibrare Loadline CPU Vcore
- Control tensiune nucleu CPU
Această secțiune oferă opțiuni de control al tensiunii CPU. - Control tensiune DRAM
Această secțiune oferă opțiuni de control al tensiunii memoriei. - Control VR intern
Această secțiune oferă opțiuni de control al tensiunii VR. - Stare sănătate PC
- Resetați starea carcasei deschise
- Dezactivat
Păstrează sau șterge înregistrarea stării anterioare de intruziune în șasiu. (Implicit) - Activat
Șterge înregistrarea stării anterioare de intruziune în șasiu, iar câmpul Case Open va afișa "No" la următoarea pornire.
- Dezactivat
- Carcasă deschisă
Afișează starea de detectare a dispozitivului de detectare a intruziunii în șasiu atașat la antetul CI al plăcii de bază. Dacă capacul șasiului sistemului este îndepărtat, acest câmp va afișa "Yes", altfel va afișa "No". Pentru a șterge înregistrarea stării de intruziune în șasiu, setați Reset Case Open Status la Enabled, salvați setările în CMOS și apoi reporniți sistemul. - CPU Vcore/CPU VCCSA/DRAM Canal A/B Tensiune/+3.3V/+5V/+12V/CPU VAXG
Afișează tensiunile curente ale sistemului.
- Resetați starea carcasei deschise
- Setări diverse
- Viteză maximă de legătură
Vă permite să setați modul de operare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de operare efectiv este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto) - Îmbunătățire 3DMark01
Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri vechi. (Implicit: Dezactivat)
- Viteză maximă de legătură
- Setări Smart Fan 5
- Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN) - Control viteză ventilator
Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să ajustați viteza ventilatorului.- Normal
Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dvs. (Implicit) - Silențios
Permite ventilatorului să funcționeze la viteze mici. - Manual
Vă permite să controlați viteza ventilatorului în graficul curbei. - Viteză maximă
Permite ventilatorului să funcționeze la viteze maxime.
- Normal
- Control ventilator Utilizare intrare temperatură
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului. - Interval temperatură
Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului. - Mod control ventilator
- Auto
Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit) - Tensiune
Modul de tensiune este recomandat pentru un ventilator cu 3 pini. - PWM
Modul PWM este recomandat pentru un ventilator cu 4 pini.
- Auto
- Oprire ventilator
Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură folosind curba de temperatură. Ventilatorul se oprește când temperatura este mai mică decât limita. (Implicit: Dezactivat) - Temperatură
Afișează temperatura curentă a zonei țintă selectate. - Viteză ventilator
Afișează vitezele curente ale ventilatorului. - Control avertizare temperatură
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Dezactivat (implicit), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Avertizare defecțiune ventilator
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu reușește. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)
- Monitor
Sistem
Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
- Nivel de acces
Afișează nivelul curent de acces, în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul de Administrator vă permite să faceți modificări tuturor setărilor BIOS; nivelul de Utilizator vă permite să faceți modificări doar anumitor setări BIOS, dar nu tuturor. - Limba sistemului
Selectează limba implicită utilizată de BIOS. - Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită. - Ora sistemului
Setează ora sistemului. Formatul orei este oră, minut și secundă. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
BIOS
- Bootup NumLock State
Activează sau dezactivează funcția Numlock pe tastatura numerică a tastaturii după POST. (Implicit: Activat) - Security Option
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau numai când intrați în Configurarea BIOS. După configurarea acestui element, setați parola/parolele sub elementul Administrator Password/User Password (Parola administratorului/Parola utilizatorului).- Setup
O parolă este necesară doar pentru a intra în programul de configurare BIOS. - System
O parolă este necesară pentru a porni sistemul și pentru a intra în programul de configurare BIOS. (Implicit)
- Setup
- Full Screen LOGO Show
Vă permite să stabiliți dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled (Dezactivat) omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat) - Boot Option Priorities
Specifică ordinea generală de boot de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" în lista de dispozitive de boot. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:".
Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și are prefixul "UEFI:". - Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specifică ordinea de boot pentru un anumit tip de dispozitiv, cum ar fi hard disk-uri, unități optice, unități de dischetă și dispozitive care acceptă funcția Boot from LAN (Bootare din LAN) etc. Apăsați <Enter> pe acest element pentru a intra în submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent numai dacă este instalat cel puțin un dispozitiv pentru acest tip. - Fast Boot
Activează sau dezactivează Fast Boot (Bootare rapidă) pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast (Ultra rapid) oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat) - SATA Support
- All Sata Devices
Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST. (Implicit) - Last Boot HDD Only
Cu excepția unității de boot anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
- All Sata Devices
Acest element este configurabil numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).
- VGA Support
Vă permite să selectați ce tip de sistem de operare să bootați.- Auto
Activează numai opțiunea ROM moștenită. - EFI Driver
Activează EFI option ROM. (Implicit)
- Auto
Acest element este configurabil numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).
- USB Support
- Disabled
Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. - Full Initial
Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. - Partial Initial
O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. (Implicit)
- Disabled
Acest element este configurabil numai când Fast Boot este setat la Enabled (Activat). Această funcție este dezactivată când Fast Boot este setat la Ultra Fast (Ultra rapid).
- PS2 Devices Support
- Disabled
Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. - Enabled
Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
- Disabled
Acest element este configurabil numai când Fast Boot este setat la Enabled (Activat). Această funcție este dezactivată când Fast Boot este setat la Ultra Fast (Ultra rapid).
- NetWork Stack Driver Support
- Disabled
Dezactivează bootarea din rețea. (Implicit) - Enabled
Activează bootarea din rețea.
- Disabled
Acest element este configurabil numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).
- Next Boot After AC Power Loss
- Normal Boot
Activează bootarea normală la revenirea alimentării cu curent alternativ. (Implicit) - Fast Boot
Păstrează setările Fast Boot la revenirea alimentării cu curent alternativ.
- Normal Boot
Acest element este configurabil numai când Fast Boot este setat la Enabled (Activat) sau Ultra Fast (Ultra rapid).
- Mouse Speed
Vă permite să setați viteza de mișcare a cursorului mouse-ului. (Implicit: 1 X) - CSM Support
Activează sau dezactivează UEFI CSM (Compatibility Support Module - Modul de suport pentru compatibilitate) pentru a suporta un proces de bootare PC moștenit.- Disabled
Dezactivează UEFI CSM și acceptă numai procesul de bootare UEFI BIOS. - Enabled
Activează UEFI CSM. (Implicit)
- Disabled
- LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați ROM-ul opțiunii moștenite pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil numai când CSM Support este setat la Enabled (Activat). - Storage Boot Option Control
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii moștenite pentru controlerul dispozitivului de stocare.- Do not launch
Dezactivează ROM-ul opțiunii. - UEFI
Activează numai ROM-ul opțiunii UEFI. (Implicit) - Legacy
Activează numai ROM-ul opțiunii moștenite.
- Do not launch
Acest element este configurabil numai când CSM Support este setat la Enabled (Activat).
- Other PCI devices
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii Legacy pentru controlerul dispozitivului PCI, altul decât controlerele LAN, dispozitiv de stocare și grafică.- Do not launch
Dezactivează ROM-ul opțiunii. - UEFI
Activează numai ROM-ul opțiunii UEFI. (Implicit) - Legacy
Activează numai ROM-ul opțiunii moștenite.
- Do not launch
Acest element este configurabil numai când CSM Support este setat la Enabled (Activat).
- Administrator Password
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în Configurarea BIOS. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări tuturor setărilor BIOS. - User Password
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în Configurarea BIOS. Cu toate acestea, parola de utilizator vă permite să faceți modificări doar anumitor setări BIOS, dar nu tuturor.
Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită să confirmați.
NOTĂ: Înainte de a seta Parola de utilizator, asigurați-vă că setați mai întâi Parola de administrator.
Periferice
- Ieșire Inițială Afișaj
Specifică inițierea inițială a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.- IGFX
Setează grafica integrată ca prim afișaj. - Slot PCIe 1
Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
- IGFX
- Controler LAN OnBoard
Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
Dacă doriți să instalați o placă de rețea suplimentară terță parte în loc să utilizați LAN-ul integrat, setați acest element la Dezactivat. - Decodare Peste 4G
Activează sau dezactivează decodarea dispozitivelor compatibile cu 64 de biți în spațiul de adrese de peste 4 GB (numai dacă sistemul dumneavoastră acceptă decodare PCI pe 64 de biți). Setați la Activat dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului limitat de adrese de memorie de 4 GB). (Implicit: Dezactivat) - RGB Fusion (LED Onboard)
Activează sau dezactivează LED-ul audio integrat. (Implicit: Activat) - Tehnologie Intel Platform Trust (PTT)
Activează sau dezactivează tehnologia Intel® PTT. (Implicit: Dezactivat) - Extensii Software Guard (SGX)
Activează sau dezactivează tehnologia Intel® Software Guard Extensions. Această caracteristică permite software-ului legal să funcționeze într-un mediu sigur și protejează software-ul împotriva atacurilor din partea software-ului rău intenționat. Opțiunea Software Controlled (Controlat de software) vă permite să activați sau să dezactivați această caracteristică cu o aplicație furnizată de Intel. (Implicit: Controlat de software)
- Configurare Controler SATA OffBoard
Afișează informații despre SSD-ul dumneavoastră M.2 PCIe dacă este instalat. - Trusted Computing
Activează sau dezactivează Trusted Platform Module (TPM). - Configurare Super IO
- Port Serial
Activează sau dezactivează portul serial integrat. (Implicit: Activat)
- Port Serial
- Tehnologie Intel(R) Bios Guard
Activează sau dezactivează funcția Intel® BIOS Guard, care protejează BIOS-ul împotriva atacurilor rău intenționate. - Configurare USB
- Suport USB Legacy
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat) - XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Dezactivat) - Suport Driver Stocare în Masă USB
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat) - Emulare Port 60/64
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suport legacy complet pentru tastaturi/mousi USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitivele USB. (Implicit: Activat) - Dispozitive de Stocare în Masă
Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare doar când este instalat un dispozitiv de stocare USB.
- Suport USB Legacy
- Configurare Stivă Rețea
- Stivă Rețea
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat) - Suport Ipv4 PXE
Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai când Stivă Rețea este activată. - Suport Ipv4 HTTP
Activează sau dezactivează suportul de bootare HTTP pentru IPv4. Acest element este configurabil numai când Stivă Rețea este activată. - Suport Ipv6 PXE
Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai când Stivă Rețea este activată. - Suport Ipv6 HTTP
Activează sau dezactivează suportul de bootare HTTP pentru IPv6. Acest element este configurabil numai când Stivă Rețea este activată. - Timp de așteptare bootare PXE
Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE. Acest element este configurabil numai când Stivă Rețea este activată. (Implicit: 0) - Număr detectare media
Vă permite să setați numărul de ori pentru a verifica prezența media. Acest element este configurabil numai când Stivă Rețea este activată. (Implicit: 1)
- Stivă Rețea
- Configurare NVMe
Afișează informații despre SSD-ul dumneavoastră M.2 NVME PCIe dacă este instalat. - Configurare SATA și RST
- Controler(e) SATA
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat) - Selecție Mod SATA
Specifică modul de funcționare al controlerelor SATA integrate.- Intel RST cu accelerare sistem Intel Optane
Activează suportul pentru tehnologia Intel® Optane™ pentru controlerele SATA. - AHCI
Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
- Intel RST cu accelerare sistem Intel Optane
- Suport LPM Agresiv
Activează sau dezactivează funcția de economisire a energiei, ALPM (Aggressive Link Power Management), pentru controlerele Chipset SATA. (Implicit: Activat) - Port 0/1/2/3
Activează sau dezactivează fiecare port SATA. (Implicit: Activat) - Hot plug
Activează sau dezactivează capacitatea hot plug pentru fiecare port SATA. (Implicit: Dezactivat) - Configurat ca eSATA
Activează sau dezactivează suportul pentru dispozitivele SATA externe.
- Controler(e) SATA
- Controler Familie Realtek PCIe GBE
Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente.
Chipset
- VT-d (Notă)
Activează sau dezactivează tehnologia Intel® Virtualization Technology for Directed I/O. (Implicit: Activat) - Grafică Internă
Activează sau dezactivează funcția grafică integrată. (Implicit: Auto) - DVMT Pre-Alocat
Vă permite să setați dimensiunea memoriei grafice integrate. Opțiunile sunt: 32M~1024M. (Implicit: 64M) - DVMT Mem Gfx Totală
Vă permite să alocați dimensiunea memoriei DVMT a graficii integrate. Opțiunile sunt: 128M, 256M, MAX. (Implicit: 256M) - Controler Audio
Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
Dacă doriți să instalați o placă audio suplimentară terță parte în loc să utilizați audio-ul integrat, setați acest element la Dezactivat. - Temporizator de Înaltă Precizie
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat) - Intrări IOAPIC 24-119
Activează sau dezactivează această funcție. (Implicit: Activat)
(Notă) Acest element este prezent numai când instalați un procesor care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel®, vă rugăm să vizitați site-ul web Intel.
Alimentare
- Gestionarea Alimentării Platformei
Activează sau dezactivează funcția Active State Power Management (ASPM). (Implicit: Dezactivat) - PEG ASPM
Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul CPU PEG. Acest element poate fi configurat doar când Gestionarea Alimentării Platformei este setat pe Activat. (Implicit: Activat) - PCH ASPM
Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul PCI Express al Chipset-ului. Acest element poate fi configurat doar când Gestionarea Alimentării Platformei este setat pe Activat. (Implicit: Activat) - DMI ASPM
Vă permite să configurați modul ASPM atât pentru partea CPU cât și pentru partea Chipset a legăturii DMI. Acest element poate fi configurat doar când Gestionarea Alimentării Platformei este setat pe Activat. (Implicit: Activat) - AC BACK
Determină starea sistemului după revenirea curentului de la o pană de curent AC.- Întotdeauna Oprit
Sistemul rămâne oprit la revenirea curentului AC. (Implicit) - Întotdeauna Pornit
Sistemul este pornit la revenirea curentului AC. - Memorie
Sistemul revine la ultima sa stare cunoscută trează la revenirea curentului AC.
- Întotdeauna Oprit
- Pornire prin tastatură
Permite pornirea sistemului printr-un eveniment de trezire a tastaturii PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.- Dezactivat
Dezactivează această funcție. (Implicit) - Orice tastă
Apăsați orice tastă pentru a porni sistemul. - Tastatură 98
Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul. - Parolă
Setați o parolă cu 1~5 caractere pentru a porni sistemul.
- Dezactivat
- Parolă de pornire
Setați parola când Pornire prin tastatură este setat pe Parolă.
Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere și apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei. - Pornire prin mouse
Permite pornirea sistemului printr-un eveniment de trezire a mouse-ului PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.- Dezactivat
Dezactivează această funcție. (Implicit) - Mișcare
Mișcați mouse-ul pentru a porni sistemul. - Dublu clic
Faceți dublu clic pe butonul din stânga al mouse-ului pentru a porni sistemul.
- Dezactivat
- ErP
Determină dacă sistemul trebuie să consume cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat)
Notă: Când acest element este setat pe Activat, următoarele funcții vor deveni indisponibile: Reluare prin alarmă, pornire prin mouse și pornire prin tastatură. - Oprire Soft prin PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.- Oprire instantanee
Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit) - Întârziere 4 sec.
Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.
- Oprire instantanee
- Reluare prin alarmă
Determină dacă sistemul trebuie pornit la o oră dorită. (Implicit: Dezactivat)
Dacă este activat, setați data și ora după cum urmează:- Ziua de trezire: Porniți sistemul la o oră specifică în fiecare zi sau într-o zi specifică dintr-o lună.
- Ora/minutul/secunda de trezire: Setați ora la care sistemul va fi pornit automat.
Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării AC, altfel setările pot să nu fie eficiente.
- Compatibilitate CEC 2019
Vă permite să selectați dacă doriți să permiteți sistemului să ajusteze consumul de energie atunci când este în starea de oprire, inactiv sau standby pentru a respecta standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat) - RC6 (Render Standby)
Vă permite să determinați dacă doriți să permiteți graficii integrate să intre în modul standby pentru a reduce consumul de energie. (Implicit: Activat)
Salvare & Ieșire
- Salvare & Ieșire Setup
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS. - Ieșire fără salvare
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS. - Încărcare valori implicite optimizate
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS. - Boot Override
Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv. - Salvare Profiluri
Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in (Selectați fișierul în) HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare. - Încărcare Profiluri
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără a fi nevoie să reconfigurați setările BIOS-ului. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select (Selectați) File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).
Instalarea unei memorii Intel® Optane™
Cerințe de sistem
- Memorie Intel® Optane™
- Memoria Optane™ trebuie să aibă o capacitate de cel puțin 16 GB și trebuie să aibă o capacitate egală sau mai mică decât hard disk-ul/SSD-ul care urmează să fie accelerat.
- Hard disk-ul/SSD-ul care urmează să fie accelerat trebuie să fie un hard disk SATA sau un SSD SATA M.2 și trebuie să aibă Windows 10 pe 64 de biți (sau o versiune ulterioară) instalat pe el. (Trebuie formatat pentru partiția GPT.)
- Discul cu drivere pentru placa de bază
Instrucțiuni de instalare
A-1: Instalarea în modul AHCI
Dacă controlerul SATA a fost configurat în modul AHCI, vă rugăm să urmați pașii de mai jos:
- După ce ați intrat în sistemul de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Pe ecranul Xpress Install, selectați Intel(R) Optane(TM) Memory System Acceleration (Notă) pentru a instala. Urmați instrucțiunile de pe ecran pentru a continua. Sistemul se va reporni automat.
- După ce reintrați în sistemul de operare, va apărea caseta de dialog așa cum se arată mai sus. Faceți clic pe Yes pentru a continua instalarea și apoi reporniți sistemul.
- Lansați aplicația Intel(R) Optane Memory din meniul Start. Un mesaj care spune Intel® Optane™ Memory este dezactivată va apărea pe ecranul principal. Faceți clic pe Enable pentru a activa memoria Intel® Optane™ și reporniți din nou sistemul.
- Lansați aplicația Intel(R) Optane Memory din meniul Start și asigurați-vă că memoria Intel® Optane™ a fost activată. (Modul controlerului SATA este schimbat în Intel RST With Intel Optane System Acceleration din modul AHCI. NU schimbați modul controlerului SATA înapoi în AHCI. Dacă faceți acest lucru, memoria Intel® Optane™ nu va funcționa corect.)
A-2: Instalarea în modul Intel RST With Intel Optane System Acceleration
Dacă controlerul SATA a fost configurat în modul Intel RST With Intel Optane System Acceleration, vă rugăm să urmați pașii de mai jos:
- După repornirea sistemului, accesați BIOS Setup, asigurați-vă că CSM Support din meniul BIOS este dezactivat.
- Accesați Peripherals\SATA And RST Configuration și asigurați-vă că Use RST Legacy OROM este dezactivat. Dacă doriți să activați memoria Optane™ instalată în conectorul M2M_32G, setați PCIe Storage Dev on Port 21 la RST Controlled.
- Intrați în sistemul de operare, lansați utilitarul Intel® Rapid Storage Technology din meniul Start și apoi activați memoria Intel® Optane™ pe ecranul Intel® Optane™ Memory.
- Urmați instrucțiunile de pe ecran pentru a continua instalarea și apoi reporniți sistemul când este finalizată.
- O memorie Optane™ nu poate fi utilizată pentru a accelera un SSD PCIe M.2.
- Nu scoateți brusc memoria Optane™. Dacă faceți acest lucru, sistemul de operare nu va mai funcționa corect.
- Dacă doriți să schimbați/eliminați memoria Optane™, trebuie să o dezactivați mai întâi folosind aplicația Intel® Rapid Storage Technology sau Intel(R) Optane™ Memory.
- După activarea memoriei Optane™, setările BIOS aferente vor rămâne chiar și după o actualizare BIOS.
(Notă) Dacă sistemul are deja utilitarul Intel® Rapid Storage Technology instalat, trebuie să îl eliminați mai întâi înainte de a instala aplicația Intel(R) Optane(TM) Memory System Acceleration.
Instalarea driverelor
- Înainte de a instala driverele, instalați mai întâi sistemul de operare.
- După instalarea sistemului de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Faceți clic pe mesajul "Atingeți pentru a alege ce se întâmplă cu acest disc" din colțul din dreapta sus al ecranului și selectați "Executați Run.exe". (Sau accesați Computerul meu, faceți dublu clic pe unitatea optică și executați programul Run.exe.)
"Xpress Install" va scana automat sistemul dvs. și apoi va lista toate driverele care sunt recomandate pentru instalare. Puteți face clic pe butonul Xpress Install și "Xpress Install" va instala toate driverele selectate. Sau faceți clic pe săgeată
pentru a instala individual driverele de care aveți nevoie.
Vă rugăm să vizitați site-ul web al GIGABYTE pentru mai multe informații despre software.
Vă rugăm să vizitați site-ul web al GIGABYTE pentru mai multe informații despre depanare.
Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web al GIGABYTE.
Referințe
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Manualul Gigabyte B360M H
