Manual de Gigabyte B360M H
Contenido
Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o de buscar información técnica.
Ejemplo:

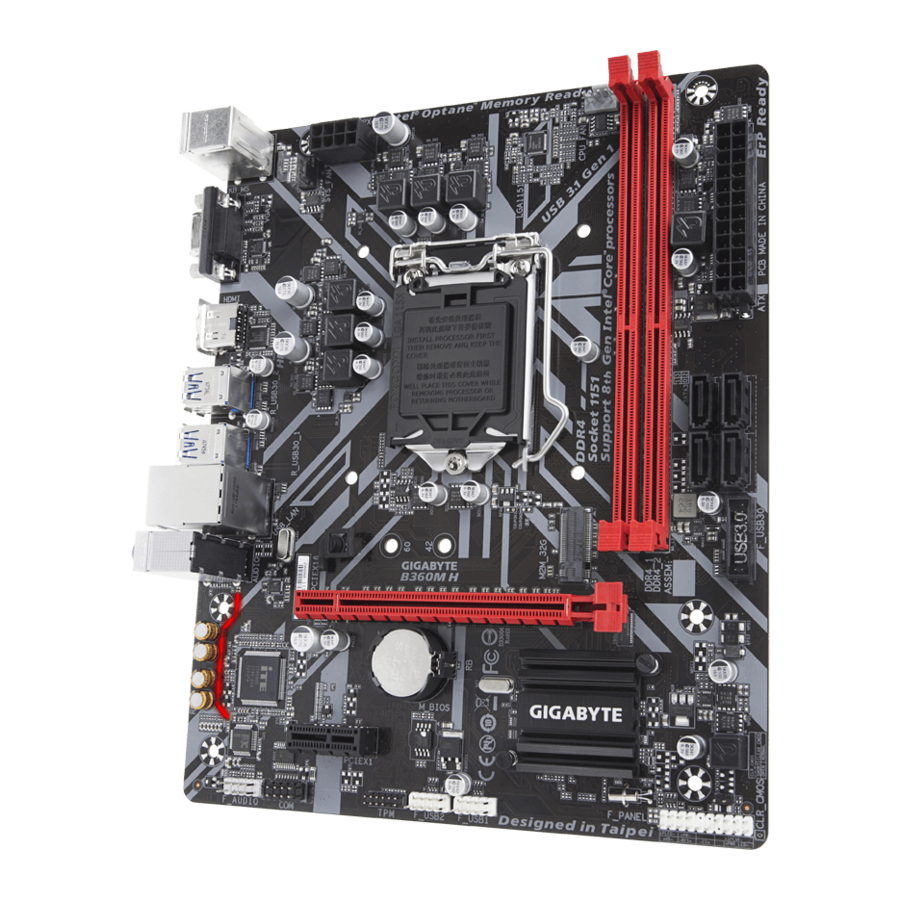

Disposición de la placa base B360M H
Contenido de la caja
- Placa base B360M H
- Dos cables SATA
- Disco de controladores de la placa base
- Panel de E/S
- Manual del usuario
* El contenido de la caja anterior es solo para referencia y los elementos reales dependerán del paquete de producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.
Instalación del hardware
Precauciones de instalación
La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:
- Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
- Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
- Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
- Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
- Cuando manipule la placa base, evite tocar los cables o conectores metálicos.
- Lo mejor es usar una pulsera antiestática (ESD) al manipular componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
- Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
- Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
- Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
- Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
- Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
- Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa del ordenador.
- No coloque el sistema informático sobre una superficie irregular.
- No coloque el sistema informático en un entorno húmedo o de alta temperatura.
- Encender la alimentación del ordenador durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
- Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
- Si usa un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.
Especificaciones del producto
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y en la información relacionada con el producto sin previo aviso.
Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.
Visite la página Support\Utility List (Lista de soporte\utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.
Instalación de la CPU
Lea las siguientes directrices antes de comenzar a instalar la CPU:
- Asegúrese de que la placa base sea compatible con la CPU.
(Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente). - Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
- Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
- Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
- No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, puede producirse un sobrecalentamiento y daños en la CPU.
- Ajuste la frecuencia de host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.
Instalación de la CPU
Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.
No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a encajar la palanca después de insertar la CPU.
Instalación de la memoria
Lea las siguientes directrices antes de comenzar a instalar la memoria:
- Asegúrese de que la placa base admita la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.
(Visite el sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria compatibles). - Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
- Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.
Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y admite la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. La activación del modo de memoria de doble canal duplicará el ancho de banda de la memoria original.
Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.
Los dos zócalos de memoria DDR4 se dividen en dos canales y cada canal tiene un zócalo de memoria como sigue:
- Canal A: DDR4_1
- Canal B: DDR4_2
Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en modo de doble canal.
- El modo de doble canal no se puede activar si solo hay instalado un módulo de memoria.
- Cuando se activa el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.
Instalación de una tarjeta de expansión
Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:
- Asegúrese de que la placa base admita la tarjeta de expansión. Lea atentamente el manual que venía con su tarjeta de expansión.
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.
Conectores del panel trasero
- Puerto de teclado PS/2 y puerto de ratón PS/2
Utilice el puerto superior (verde) para conectar un ratón PS/2 y el puerto inferior (morado) para conectar un teclado PS/2. - Puerto D-Sub
El puerto D-Sub admite un conector D-Sub de 15 pines y admite una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte un monitor que admita la conexión D-Sub a este puerto. - Puerto HDMI
![]()
El puerto HDMI admite los formatos HDCP 2.2 y Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 4096x2160 a 30 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.
![información]()
Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo). - Puerto USB 3.1 Gen 1
El puerto USB 3.1 Gen 1 admite la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB. - Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.
![]()
LED de conexión/velocidad:
Estado Descripción Naranja Velocidad de datos de 1 Gbps Verde Velocidad de datos de 100 Mbps Apagado Velocidad de datos de 10 Mbps LED de actividad:
Estado Descripción Parpadeando Se está produciendo la transmisión o recepción de datos Apagado No se está produciendo la transmisión ni la recepción de datos - Puerto USB 2.0/1.1
El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. - Entrada de línea/Salida de altavoz trasero (Azul)
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc. - Salida de línea/Salida de altavoz frontal (Verde)
La toma de salida de línea. Para una mejor calidad de sonido, se recomienda que conecte sus auriculares/altavoces a esta toma (los efectos reales pueden variar según el dispositivo que se utilice). - Entrada de micrófono/Salida de altavoz central/subwoofer (Rosa)
La toma de entrada de micrófono.
Configuraciones de la toma de audio:
| Toma | Auriculares/2 canales | 4 canales | 6 canales | 8 canales | |
 | Entrada de línea/Salida de altavoz trasero | ✓ | ✓ | ✓ | |
 | Salida de línea/Salida de altavoz frontal | ✓ | ✓ | ✓ | ✓ |
 | Entrada de micrófono/Salida de altavoz central/subwoofer | ✓ | ✓ | ||
| Salida de línea del panel frontal/Salida de altavoz lateral | ✓ | ||||
Para configurar el audio de 7.1 canales, debe utilizar un módulo de audio del panel frontal HD y activar la función de audio multicanal a través del controlador de audio.
- Cuando retire el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
- Cuando retire el cable, tire de él directamente hacia fuera del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.
Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.
Conectores internos
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Lea las siguientes directrices antes de conectar dispositivos externos:
- Primero asegúrese de que sus dispositivos son compatibles con los conectores que desea conectar.
- Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar dañar los dispositivos.
- Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.
1/2. ATX_12V_2X4/ATX (conector de alimentación de 12 V 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de alimentación al conector de alimentación en la orientación correcta.
El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.
Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.
| N.º de pin | Definición |
| 1 | GND (solo para 12 V de 2x4 pines) |
| 2 | GND (solo para 12 V de 2x4 pines) |
| 3 | GND |
| 4 | GND |
| 5 | +12 V (solo para 12 V de 2x4 pines) |
| 6 | +12 V (solo para 12 V de 2x4 pines) |
| 7 | +12 V |
| 8 | +12 V |
| N.º de pin | Definición |
| 1 | 3,3 V |
| 2 | 3,3 V |
| 3 | GND |
| 4 | +5 V |
| 5 | GND |
| 6 | +5 V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (en espera +5 V) |
| 10 | +12 V |
| 11 | +12 V (solo para ATX de 2x12 pines) |
| 12 | 3,3 V (solo para ATX de 2x12 pines) |
| 13 | 3,3 V |
| 14 | -12 V |
| 15 | GND |
| 16 | PS_ON (encendido/apagado suave) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5 V |
| 22 | +5 V |
| 23 | +5 V (solo para ATX de 2x12 pines) |
| 24 | GND (solo para ATX de 2x12 pines) |
3/4. CPU_FAN/SYS_FAN (conectores del ventilador)
Todos los conectores del ventilador de esta placa base son de 4 pines. La mayoría de los conectores del ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una óptima disipación del calor, se recomienda instalar un ventilador del sistema dentro del chasis.
| N.º de pin | Definición |
| 1 | GND |
| 2 | Control de velocidad de voltaje |
| 3 | Sensor |
| 4 | Control de velocidad PWM |
- Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede dañar la CPU o el sistema puede bloquearse.
- Estos conectores de ventilador no son bloques de puentes de configuración. No coloque una tapa de puente en los conectores.
- SATA3 0/1/2/3 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA.
![]()
N.º de pin Definición 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![información]()
Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración de la BIOS", "Periféricos\Configuración de SATA y RST", para obtener más información. - M2M_32G (conector M.2 Socket 3)
Los conectores M.2 admiten SSD SATA M.2 o SSD PCIe M.2.
![]()
Siga los pasos que se indican a continuación para instalar correctamente una SSD M.2 en el conector M.2.- Localice el orificio de montaje adecuado para la SSD M.2 que se va a instalar y, a continuación, instale primero el clip de montaje.
- Deslice la SSD M.2 en el conector en ángulo.
- Presione la SSD M.2 hacia abajo y, a continuación, fíjela presionando el pasador del clip en el orificio de montaje.
Seleccione el orificio adecuado para el clip de montaje según la longitud del SSD M.2 que se vaya a instalar.
- F_PANEL (Cabezal del panel frontal)
Conecte el interruptor de alimentación, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.
![]()
- PLED/PWR_LED (LED de alimentación):
Se conecta al indicador de estado de la alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).Estado del sistema LED S0 Encendido S3/S4/S5 Apagado - PW (Interruptor de alimentación):
Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de alimentación (consulte el capítulo "Configuración de la BIOS", "Alimentación", para obtener más información). - SPEAK (Altavoz):
Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al iniciar el sistema. - HD (LED de actividad del disco duro):
Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos. - RES (Interruptor de reinicio):
Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar el equipo si este se bloquea y no puede realizar un reinicio normal. - CI (Cabezal de intrusión en el chasis):
Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis. - NC: Sin conexión.
![información]()
El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de alimentación, un interruptor de reinicio, un LED de alimentación, un LED de actividad del disco duro, un altavoz, etc. Cuando conecte el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.
- PLED/PWR_LED (LED de alimentación):
- F_AUDIO (Cabezal de audio del panel frontal)
El cabezal de audio del panel frontal es compatible con audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal del chasis a este cabezal. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines del cabezal de la placa base. La conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.
![]()
Nº de pin Definición 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Sin pin 9 LINE2_L 10 Sense ![información]()
Algunos chasis proporcionan un módulo de audio en el panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cable, póngase en contacto con el fabricante del chasis. - F_USB30 (Cabezal USB 3.1 Gen 1)
El cabezal cumple con la especificación USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.
![]()
Nº de pin Definición 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Sin pin - F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.
![]()
Nº de pin Definición 1 Alimentación (5 V) 2 Alimentación (5 V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Sin pin 10 NC ![advertencia]()
- No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
- Antes de instalar el soporte USB, asegúrese de apagar el equipo y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.
- TPM (Cabezal del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este cabezal.
![]()
Nº de pin Definición 1 LAD0 2 VCC3 3 LAD1 4 Sin pin 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (Cabezal del puerto serie)
El cabezal COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.
![]()
Nº de pin Definición 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Sin pin - BAT (Batería)
La batería proporciona energía para mantener los valores (como las configuraciones de la BIOS, la fecha y la hora) en la CMOS cuando el equipo está apagado. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o es posible que los valores de la CMOS no sean precisos o se pierdan.
![]()
Puede borrar los valores de la CMOS extrayendo la batería:- Apague el equipo y desenchufe el cable de alimentación.
- Retire suavemente la batería del soporte de la batería y espere un minuto. (O use un objeto de metal como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
- Reemplace la batería.
- Enchufe el cable de alimentación y reinicie el equipo.
![advertencia]()
- Apague siempre el ordenador y desenchufe el cable de alimentación antes de sustituir la batería.
- Sustituya la batería por una equivalente. Podrían producirse daños en los dispositivos si la batería se sustituye por un modelo incorrecto.
- Póngase en contacto con el lugar de compra o con el distribuidor local si no puede sustituir la batería usted mismo o si no está seguro del modelo de batería.
- Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe quedar hacia arriba).
- Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.
- CLR_CMOS (puente para borrar la CMOS)
Utilice este puente para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.
![]()
Open (abierto): Normal
![]()
Short (Corto): Borrar valores de la CMOS
![advertencia]()
- Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
- Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults (cargar valores predeterminados optimizados)) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).
Configuración del BIOS
El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus funciones principales incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el almacenamiento de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.
- Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
- @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.
- Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas al usar la versión actual del BIOS, se recomienda no actualizar el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
- Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. Una alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Load Optimized Defaults" (Cargar valores predeterminados optimizados) en este capítulo o las presentaciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS).
Pantalla de inicio
Aparecerá la siguiente pantalla de logotipo de inicio cuando el equipo se inicie.
(Ejemplo de versión del BIOS: F1c)
Hay dos modos de BIOS diferentes como sigue y puede usar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásica proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para moverse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede usar el ratón para seleccionar el elemento que desee. El modo fácil permite a los usuarios ver rápidamente la información actual del sistema o realizar ajustes para un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración.
- Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer el sistema a sus valores predeterminados.
- Los menús de configuración del BIOS descritos en este capítulo son solo para referencia y pueden diferir según la versión del BIOS.
El menú principal
Teclas de función de configuración clásica
| <←><→> | Mueva la barra de selección para seleccionar un menú de configuración |
| <↑><↓> | Mueva la barra de selección para seleccionar un elemento de configuración en un menú |
| <Enter> | Ejecute el comando o entre en un menú |
| < + >/<Page Up> | Aumente el valor numérico o realice cambios |
| < - >/<Page Down> | Disminuya el valor numérico o realice cambios |
| <F1> | Mostrar descripciones de las teclas de función |
| <F2> | Cambiar al modo fácil |
| <F5> | Restaurar la configuración anterior del BIOS para los submenús actuales |
| <F7> | Cargue la configuración predeterminada optimizada del BIOS para los submenús actuales |
| <F8> | Acceder a la utilidad Q-Flash |
| <F9> | Mostrar información del sistema |
| <F10> | Guarde todos los cambios y salga del programa de configuración del BIOS |
| <F12> | Capture la pantalla actual como una imagen y guárdela en su unidad USB |
| <Esc> | Menú principal: Salga del programa de configuración del BIOS Submenús: Salga del submenú actual |
M.I.T.
Que el sistema funcione de forma estable con la configuración de overclocking/sobrevoltaje que haya realizado depende de las configuraciones generales del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no modifique la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (Una modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).
- Advanced Frequency Settings (Configuración avanzada de frecuencia)
- Host Clock Value (Valor del reloj del host)
Muestra la frecuencia actual del reloj del host en funcionamiento. - Graphics Slice Ratio (Relación de división de gráficos)(Note)
Le permite establecer la relación de división de gráficos. - Graphics UnSlice Ratio (Relación sin división de gráficos)(Note)
Le permite establecer la relación sin división de gráficos. - CPU Clock Ratio (Relación de reloj de la CPU)
Le permite modificar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando. - CPU Frequency (Frecuencia de la CPU)
Muestra la frecuencia actual de la CPU en funcionamiento. - FCLK Frequency for Early Power On (Frecuencia de FCLK para el encendido temprano)
Le permite establecer la frecuencia de FCLK. Las opciones son: Normal(800Mhz), 1GHz, 400MHz. (Predeterminado: 1GHz)
- Host Clock Value (Valor del reloj del host)
- Advanced CPU Core Settings (Configuración avanzada del núcleo de la CPU)
- CPU Clock Ratio (Relación de reloj de la CPU), CPU Frequency (Frecuencia de la CPU), FCLK Frequency for Early Power On (Frecuencia de FCLK para el encendido temprano)
La configuración anterior es sincrónica con la de los mismos elementos en el menú Advanced Frequency Settings (Configuración avanzada de frecuencia). - AVX Offset (Desplazamiento AVX)(Note)
El desplazamiento AVX es el desplazamiento negativo de la relación AVX. - Uncore Ratio (Relación Uncore)
Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando. - Uncore Frequency (Frecuencia Uncore)
Muestra la frecuencia Uncore actual de la CPU. - CPU Flex Ratio Override (Anulación de la relación flexible de la CPU)
Activa o desactiva la relación flexible de la CPU. La relación de reloj máxima de la CPU se basará en el valor de CPU Flex Ratio Settings (Configuración de la relación flexible de la CPU) si CPU Clock Ratio (Relación de reloj de la CPU) está establecida en Auto. (Predeterminado: Desactivado) - CPU Flex Ratio Settings (Configuración de la relación flexible de la CPU)
Le permite establecer la relación flexible de la CPU. El rango ajustable puede variar según la CPU. - Intel(R) Turbo Boost Technology (Tecnología Turbo Boost de Intel(R)) (Note)
Le permite determinar si desea activar la tecnología Turbo Boost de la CPU Intel®. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - Turbo Ratio (Relación Turbo) (Note)
Le permite establecer las relaciones Turbo de la CPU para diferentes números de núcleos activos. Auto establece las relaciones Turbo de la CPU de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto) - Power Limit TDP (Watts)/Power Limit Time (Límite de potencia TDP [vatios]/Tiempo límite de potencia)
Le permite establecer el límite de potencia para el modo Turbo de la CPU y el tiempo que tarda en funcionar con el límite de potencia especificado. Si se excede el valor especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la potencia. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto) - Core Current Limit (Amps) (Límite de corriente del núcleo [amperios])
Le permite establecer un límite de corriente para el modo Turbo de la CPU. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto) - Turbo Per Core Limit Control (Control del límite Turbo por núcleo) (Note)
Le permite controlar cada límite de núcleo de la CPU por separado. (Predeterminado: Auto) - No. of CPU Cores Enabled (Número de núcleos de CPU activados) (Note)
Le permite seleccionar el número de núcleos de CPU para activar en una CPU multinúcleo Intel® (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - Hyper-Threading Technology (Tecnología Hyper-Threading) (Note)
Le permite determinar si desea activar la tecnología multiproceso cuando utilice una CPU Intel® que admita esta función. Esta función solo funciona para sistemas operativos que admiten el modo de multiprocesador. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Tecnología Speed Shift de Intel(R) [Tecnología Speed Shift de Intel®]) (Note)
Activa o desactiva la tecnología Speed Shift de Intel®. La activación de esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y, a continuación, mejora la capacidad de respuesta del sistema. (Predeterminado: Auto) - CPU Enhanced Halt (C1E) (Parada mejorada de la CPU [C1E]) (Note)
Activa o desactiva la función CPU Enhanced Halt (C1E) (Parada mejorada de la CPU [C1E]) de Intel®, una función de ahorro de energía de la CPU en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - C3 State Support (Compatibilidad con el estado C3) (Note)
Le permite determinar si desea permitir que la CPU entre en el modo C3 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más mejorado que el C1. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - C6/C7 State Support (Compatibilidad con el estado C6/C7) (Note)
Le permite determinar si desea permitir que la CPU entre en el modo C6/C7 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más mejorado que el C3. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - C8 State Support (Compatibilidad con el estado C8) (Note)
Le permite determinar si desea permitir que la CPU entre en el modo C8 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más mejorado que el C6/C7. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - C10 State Support (Compatibilidad con el estado C10) (Note)
Le permite determinar si desea permitir que la CPU entre en el modo C10 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C10 es un estado de ahorro de energía más mejorado que el C8. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - Package C State Limit (Límite del estado C del paquete) (Note)
Le permite especificar el límite de estado C para el procesador. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - CPU Thermal Monitor (Monitor térmico de la CPU) (Note)
Activa o desactiva la función Thermal Monitor (Monitor térmico) de Intel®, una función de protección contra el sobrecalentamiento de la CPU. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecaliente. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - Ring to Core offset (Down Bin) (Desplazamiento de anillo a núcleo [Down Bin])
Le permite determinar si desea desactivar la función de bajada automática de la relación de anillo de la CPU. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - CPU EIST Function (Función EIST de la CPU) (Note)
Activa o desactiva la tecnología Enhanced Intel® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología EIST de Intel puede reducir de forma dinámica y eficaz el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo de energía promedio y la producción de calor. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto) - Race To Halt (RTH) (Carrera a la parada [RTH]) (Note)/Energy Efficient Turbo (Turboenergía eficiente) (Note)
Activa o desactiva la configuración relacionada con el ahorro de energía de la CPU. - Voltage Optimization (Optimización del voltaje)
Le permite determinar si desea activar la optimización del voltaje para reducir el consumo de energía. (Predeterminado: Auto) - Hardware Prefetcher (Captador previo de hardware)
Le permite determinar si desea activar el captador previo de hardware para captar previamente datos e instrucciones de la memoria en la caché. (Predeterminado: Auto) - Adjacent Cache Line Prefetch (Captación previa de línea de caché adyacente)
Le permite determinar si desea activar el mecanismo de captación previa de línea de caché adyacente que permite al procesador recuperar la línea de caché solicitada, así como la línea de caché posterior. (Predeterminado: Auto) - Extreme Memory Profile (X.M.P.) (Perfil de memoria extremo [X.M.P.]) (Note)
Permite que la BIOS lea los datos SPD en los módulos de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.- Desactivado
Desactiva esta función. (Predeterminado) - Profile1 (Perfil 1)
Utiliza la configuración del perfil 1. - Profile2 (Perfil 2) (Note)
Utiliza la configuración del perfil 2.
- Desactivado
- System Memory Multiplier (Multiplicador de memoria del sistema)
Le permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto) - Memory Ref Clock (Reloj de referencia de la memoria)
Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto) - Memory Odd Ratio (100/133 or 200/266) (Relación de imparidad de la memoria [100/133 o 200/266])
Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto) - Memory Frequency (MHz) (Frecuencia de la memoria [MHz])
El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración de System Memory Multiplier (Multiplicador de memoria del sistema).
- CPU Clock Ratio (Relación de reloj de la CPU), CPU Frequency (Frecuencia de la CPU), FCLK Frequency for Early Power On (Frecuencia de FCLK para el encendido temprano)
(Note) Este elemento solo está presente cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel® , visite el sitio web de Intel.
- Ajustes avanzados de memoria
- Perfil de memoria extrema (X.M.P.) (Note), multiplicador de memoria del sistema, reloj de referencia de memoria, relación de memoria impar (100/133 o 200/266), frecuencia de memoria (MHz)
Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú Advanced Frequency Settings. - Modo de arranque de memoria (Note)
Proporciona métodos de detección y entrenamiento de memoria.- Auto
Permite que la BIOS configure automáticamente este ajuste. (Predeterminado) - Normal
La BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte las introducciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS). - Enable Fast Boot
Omitir la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de memoria más rápido. - Disable Fast Boot
Detectar y entrenar la memoria en cada arranque.
- Auto
- Sincronización de memoria en tiempo real
Le permite ajustar la sincronización de la memoria después de la etapa de la BIOS. (Predeterminado: Auto) - Ajustes de mejora de la memoria
Proporciona varios ajustes de mejora del rendimiento de la memoria: Normal (rendimiento básico), Relax OC, Enhanced Stability y Enhanced Performance. (Predeterminado: Normal) - Modo de temporización de memoria
Manual y Advanced Manual permiten configurar el Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving, y los ajustes de temporización de la memoria que se indican a continuación. Las opciones son: Auto (predeterminado), Manual, Advanced Manual. - Voltaje de perfil DDR
Cuando se utiliza un módulo de memoria que no es XMP o Extreme Memory Profile (X.M.P.) está configurado como Disabled, el valor se muestra de acuerdo con la especificación de su memoria. Cuando Extreme Memory Profile (X.M.P.) está configurado como Profile1 o Profile2, el valor se muestra de acuerdo con los datos SPD en la memoria XMP. - Ajuste del multiplicador de memoria
Proporciona diferentes niveles de ajuste automático de la memoria. (Predeterminado: Auto) - Entrelazado de canales
Activa o desactiva el entrelazado de canales de memoria. Enabled permite al sistema acceder simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto) - Entrelazado de rangos
Activa o desactiva el entrelazado de rangos de memoria. Enabled permite al sistema acceder simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Perfil de memoria extrema (X.M.P.) (Note), multiplicador de memoria del sistema, reloj de referencia de memoria, relación de memoria impar (100/133 o 200/266), frecuencia de memoria (MHz)
(Note) Este elemento solo está presente cuando se instala una CPU y un módulo de memoria que admiten esta función.
- Subtemporizaciones de memoria del canal A/B
Este submenú proporciona ajustes de temporización de la memoria para cada canal de memoria. Las pantallas de ajuste de temporización respectivas solo se pueden configurar cuando Memory Timing Mode está configurado como Manual o Advanced Manual. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la temporización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS. - Ajustes avanzados de voltaje
- Ajustes avanzados de energía
- Calibración de la línea de carga Vcore de la CPU
Le permite configurar la calibración de la línea de carga para el voltaje Vcore de la CPU. La selección de un nivel más alto mantiene el voltaje Vcore de la CPU más consistente con lo que se establece en la BIOS bajo carga pesada. Auto permite que la BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
- Calibración de la línea de carga Vcore de la CPU
- Control de voltaje del núcleo de la CPU
Esta sección proporciona opciones de control de voltaje de la CPU. - Control de voltaje DRAM
Esta sección proporciona opciones de control de voltaje de la memoria. - Control VR interno
Esta sección proporciona opciones de control de voltaje VR. - Estado de salud del PC
- Restablecer estado de apertura de la caja
- Disabled
Mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado) - Enabled
Borra el registro del estado anterior de intrusión en el chasis y el campo Case Open mostrará "No" en el próximo arranque.
- Disabled
- Caja abierta
Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al cabezal CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Yes"; de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, configure Reset Case Open Status en Enabled, guarde los ajustes en la CMOS y, a continuación, reinicie el sistema. - Voltaje Vcore de la CPU/Voltaje VCCSA de la CPU/Voltaje A/B del canal DRAM/+3,3 V/+5 V/+12 V/VAXG de la CPU
Muestra los voltajes actuales del sistema.
- Restablecer estado de apertura de la caja
- Ajustes varios
- Velocidad máxima de enlace
Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto) - Mejora 3DMark01
Le permite determinar si desea mejorar el rendimiento de algunos benchmarks heredados. (Predeterminado: Desactivado)
- Velocidad máxima de enlace
- Ajustes de Smart Fan 5
- Monitor
Le permite seleccionar un objetivo para supervisar y realizar más ajustes. (Predeterminado: CPU FAN) - Control de velocidad del ventilador
Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.- Normal
Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer en función de los requisitos de su sistema. (Predeterminado) - Silent
Permite que el ventilador funcione a bajas velocidades. - Manual
Le permite controlar la velocidad del ventilador en el gráfico de curvas. - Full Speed
Permite que el ventilador funcione a la máxima velocidad.
- Normal
- Entrada de temperatura de uso del control del ventilador
Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador. - Intervalo de temperatura
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador. - Modo de control del ventilador
- Auto
Permite que la BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado) - Voltage
Se recomienda el modo de voltaje para un ventilador de 3 pines. - PWM
Se recomienda el modo PWM para un ventilador de 4 pines.
- Auto
- Parada del ventilador
Activa o desactiva la función de parada del ventilador. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador deja de funcionar cuando la temperatura es inferior al límite. (Predeterminado: Desactivado) - Temperatura
Muestra la temperatura actual del área objetivo seleccionada. - Velocidad del ventilador
Muestra las velocidades actuales del ventilador. - Control de advertencia de temperatura
Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Disabled (predeterminado), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Advertencia de fallo del ventilador
Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)
- Monitor
Sistema
En esta sección se proporciona información sobre el modelo de placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utiliza la BIOS y ajustar manualmente la hora del sistema.
- Nivel de acceso
Muestra el nivel de acceso actual dependiendo del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de administrador le permite realizar cambios en todos los ajustes de la BIOS; el nivel de usuario solo le permite realizar cambios en ciertos ajustes de la BIOS, pero no en todos. - Idioma del sistema
Selecciona el idioma predeterminado que utiliza la BIOS. - Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Use <Enter> para cambiar entre los campos Mes, Día y Año, y use la tecla <Page Up> o <Page Down> para establecer el valor deseado. - Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Use <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.
BIOS
- Estado de bloqueo numérico al arrancar
Activa o desactiva la función Numlock en el teclado numérico del teclado después de la POST. (Predeterminado: Activado) - Opción de seguridad
Especifica si se requiere una contraseña cada vez que se arranca el sistema, o solo cuando se entra en la configuración de la BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.- Configuración
Solo se requiere una contraseña para entrar en el programa de configuración de la BIOS. - Sistema
Se requiere una contraseña para arrancar el sistema y para entrar en la configuración de la BIOS programa. (Predeterminado)
- Configuración
- Mostrar LOGO a pantalla completa
Le permite determinar si se muestra el logotipo de GIGABYTE al inicio del sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado) - Prioridades de opción de arranque
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admite el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 10 de 64 bits y que tenga el prefijo "UEFI:". - Prioridades BBS de unidad de disco duro/CD/DVD ROM/unidad de disquete/dispositivo de red
Especifica el orden de arranque para un tipo de dispositivo específico, como unidades de disco duro, unidades ópticas, unidades de disquete y dispositivos que admiten la función Boot from LAN, etc. Pulse <Enter> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si hay al menos un dispositivo de este tipo instalado. - Arranque rápido
Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra rápido proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado) - Compatibilidad con SATA
- Todos los dispositivos Sata
Todos los dispositivos SATA son funcionales en el sistema operativo y durante la POST. (Predeterminado) - Solo el HDD del último arranque
A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo.
- Todos los dispositivos Sata
Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.
- Compatibilidad con VGA
Le permite seleccionar qué tipo de sistema operativo arrancar.- Auto
Activa solo la ROM de opción heredada. - Controlador EFI
Activa la ROM de opción EFI. (Predeterminado)
- Auto
Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.
- Compatibilidad con USB
- Desactivado
Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo. - Inicialización completa
Todos los dispositivos USB son funcionales en el sistema operativo y durante la POST. - Inicialización parcial
Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)
- Desactivado
Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled. Esta función se desactiva cuando Fast Boot está establecido en Ultra Fast.
- Compatibilidad con dispositivos PS2
- Desactivado
Todos los dispositivos PS/2 se desactivan antes de que se complete el proceso de arranque del sistema operativo. - Activado
Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante la POST. (Predeterminado)
- Desactivado
Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled. Esta función se desactiva cuando Fast Boot está establecido en Ultra Fast.
- Compatibilidad con el controlador de pila de red
- Desactivado
Desactiva el arranque desde la red. (Predeterminado) - Activado
Activa el arranque desde la red.
- Desactivado
Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.
- Próximo arranque después de la pérdida de alimentación de CA
- Arranque normal
Activa el arranque normal al volver la alimentación de CA. (Predeterminado) - Arranque rápido
Mantiene la configuración de Arranque rápido al volver la alimentación de CA.
- Arranque normal
Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.
- Velocidad del ratón
Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X) - Compatibilidad con CSM
Activa o desactiva UEFI CSM (módulo de compatibilidad) para admitir un proceso de arranque de PC heredado.- Desactivado
Desactiva UEFI CSM y solo admite el proceso de arranque de UEFI BIOS. - Activado
Activa UEFI CSM. (Predeterminado)
- Desactivado
- LAN PXE Boot Option ROM
Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled. - Control de la opción de arranque de almacenamiento
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivos de almacenamiento.- No iniciar
Desactiva la ROM de opción. - UEFI
Activa solo la ROM de opción UEFI. (Predeterminado) - Heredado
Activa solo la ROM de opción heredada.
- No iniciar
Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.
- Otros dispositivos PCI
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivos PCI que no sean los controladores LAN, de dispositivos de almacenamiento y de gráficos.- No iniciar
Desactiva la ROM de opción. - UEFI
Activa solo la ROM de opción UEFI. (Predeterminado) - Heredado
Activa solo la ROM de opción heredada.
- No iniciar
Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.
- Contraseña de administrador
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes de la BIOS. - Contraseña de usuario
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertos ajustes de la BIOS, pero no en todos.
Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le pida la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
NOTA: Antes de establecer la Contraseña de usuario, asegúrese de establecer primero la Contraseña de administrador.
Periféricos
- Salida de pantalla inicial
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o la tarjeta gráfica integrada.- IGFX
Establece los gráficos integrados como la primera pantalla. - Ranura PCIe 1
Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
- IGFX
- Controlador LAN integrado
Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, establezca este elemento en Desactivado. - Decodificación Above 4G
Activa o desactiva la decodificación de dispositivos compatibles con 64 bits en el espacio de direcciones superior a 4 GB (solo si su sistema admite la decodificación PCI de 64 bits). Establézcalo en Activado si hay instalada más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al entrar en el sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado) - RGB Fusion (LED integrado)
Activa o desactiva el LED de audio integrado. (Predeterminado: Activado) - Tecnología Intel Platform Trust (PTT)
Activa o desactiva la tecnología Intel® PTT. (Predeterminado: Desactivado) - Extensiones de protección de software (SGX)
Activa o desactiva la tecnología Intel® Software Guard Extensions. Esta función permite que el software legal funcione en un entorno seguro y protege el software contra ataques de software malicioso. La opción Software Controlled (Controlado por software) le permite activar o desactivar esta función con una aplicación proporcionada por Intel. (Predeterminado: Software Controlled)
- Configuración del controlador SATA OffBoard
Muestra información sobre su SSD PCIe M.2 si está instalado. - Informática de confianza
Activa o desactiva el Módulo de plataforma segura (TPM). - Configuración de Super IO
- Puerto serie
Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
- Puerto serie
- Tecnología Intel(R) Bios Guard
Activa o desactiva la función Intel® BIOS Guard, que protege la BIOS de ataques maliciosos. - Configuración USB
- Compatibilidad USB heredada
Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado) - Traspaso XHCI
Determina si se debe activar la función de traspaso XHCI para un sistema operativo sin compatibilidad con el traspaso XHCI. (Predeterminado: Desactivado) - Compatibilidad con el controlador de almacenamiento masivo USB
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado) - Emulación de puerto 60/64
Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar activado para una compatibilidad heredada total con teclados/ratones USB en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Activado) - Dispositivos de almacenamiento masivo
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando hay instalado un dispositivo de almacenamiento USB.
- Compatibilidad USB heredada
- Configuración de pila de red
- Pila de red
Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado) - Compatibilidad con Ipv4 PXE
Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. - Compatibilidad con Ipv4 HTTP
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. - Compatibilidad con Ipv6 PXE
Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. - Compatibilidad con Ipv6 HTTP
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. - Tiempo de espera de arranque PXE
Le permite configurar el tiempo que debe esperar antes de poder pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. (Predeterminado: 0) - Recuento de detección de medios
Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. (Predeterminado: 1)
- Pila de red
- Configuración NVMe
Muestra información sobre su SSD PCIe NVME M.2 si está instalado. - Configuración SATA y RST
- Controlador(es) SATA
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado) - Selección de modo SATA
Especifica el modo de funcionamiento de los controladores SATA integrados.- Intel RST con aceleración del sistema Intel Optane
Activa la compatibilidad con la tecnología Intel® Optane™ para los controladores SATA. - AHCI
Configura los controladores SATA en modo AHCI. La interfaz de controlador de host avanzada (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento habilitar funciones Serial ATA avanzadas, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)
- Intel RST con aceleración del sistema Intel Optane
- Compatibilidad con LPM agresivo
Activa o desactiva la función de ahorro de energía, ALPM (Administración agresiva de energía de enlace), para los controladores SATA del chipset. (Predeterminado: Activado) - Puerto 0/1/2/3
Activa o desactiva cada puerto SATA. (Predeterminado: Activado) - Conexión en caliente
Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado) - Configurado como eSATA
Activa o desactiva la compatibilidad con dispositivos SATA externos.
- Controlador(es) SATA
- Controlador familiar Realtek PCIe GBE
Este submenú proporciona información sobre la configuración de la LAN y las opciones de configuración relacionadas.
Chipset
- VT-d (Nota)
Activa o desactiva la tecnología de virtualización Intel® para E/S dirigida. (Predeterminado: Activado) - Gráficos internos
Activa o desactiva la función de gráficos integrados. (Predeterminado: Automático) - DVMT preasignado
Le permite establecer el tamaño de la memoria de gráficos integrados. Las opciones son: 32M~1024M. (Predeterminado: 64M) - Memoria Gfx total DVMT
Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M) - Controlador de audio
Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de audio adicional de terceros en lugar de utilizar el audio integrado, establezca este elemento en Desactivado. - Temporizador de alta precisión
Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado) - Entradas IOAPIC 24-119
Activa o desactiva esta función. (Predeterminado: Activado)
(Nota) Este elemento solo está presente cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel®, visite el sitio web de Intel.
Alimentación
- Administración de energía de la plataforma
Activa o desactiva la función de administración de energía de estado activo (ASPM). (Predeterminado: Desactivado) - PEG ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Activado) - PCH ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Activado) - DMI ASPM
Le permite configurar el modo ASPM para el lado de la CPU y el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Activado) - AC BACK
Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.- Always Off
El sistema permanece apagado al regresar la energía de CA. (Predeterminado) - Always On
El sistema se enciende al regresar la energía de CA. - Memory
El sistema regresa a su último estado de activación conocido al regresar la energía de CA.
- Always Off
- Power On By Keyboard
Permite que el sistema se encienda mediante un evento de reactivación del teclado PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.- Disabled
Desactiva esta función. (Predeterminado) - Any Key
Presione cualquier tecla para encender el sistema. - Keyboard 98
Presione el botón POWER en el teclado de Windows 98 para encender el sistema. - Password
Establezca una contraseña con 1 ~ 5 caracteres para encender el sistema.
- Disabled
- Power On Password
Establezca la contraseña cuando Power On By Keyboard esté configurado en Password (Contraseña).
Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>.
Nota: Para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña. - Power On By Mouse
Permite que el sistema se encienda mediante un evento de reactivación del ratón PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.- Disabled
Desactiva esta función. (Predeterminado) - Move
Mueva el ratón para encender el sistema. - Double Click
Haga doble clic en el botón izquierdo del ratón para encender el sistema.
- Disabled
- ErP
Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
Nota: Cuando este elemento está configurado como Enabled (Activado), las siguientes funciones dejarán de estar disponibles: Reanudar por alarma, encender por ratón y encender por teclado. - Soft-Off by PWR-BTTN
Configura la forma de apagar el ordenador en modo MS-DOS mediante el botón de encendido.- Instant-Off
Presione el botón de encendido y el sistema se apagará al instante. (Predeterminado) - Delay 4 Sec.
Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.
- Instant-Off
- Resume by Alarm
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
Si está habilitado, establezca la fecha y la hora de la siguiente manera:- Wake up day: Encienda el sistema a una hora específica cada día o en un día específico de un mes.
- Wake up hour/minute/second: Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: Cuando use esta función, evite el apagado inadecuado del sistema operativo o la eliminación de la alimentación de CA, o la configuración podría no ser efectiva.
- CEC 2019 Ready
Le permite seleccionar si desea permitir que el sistema ajuste el consumo de energía cuando está en estado de apagado, inactivo o en espera para cumplir con los estándares de la CEC (Comisión de Energía de California) de 2019. (Predeterminado: Desactivado) - RC6 (Render Standby)
Le permite determinar si se permite que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)
Guardar y salir
- Save & Exit Setup
Presione <Enter> en este elemento y seleccione Yes (Sí). Esto guarda los cambios en la CMOS y sale del programa de configuración del BIOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS. - Exit Without Saving
Presione <Enter> en este elemento y seleccione Yes (Sí). Esto sale de la configuración del BIOS sin guardar los cambios realizados en la configuración del BIOS en la CMOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS. - Load Optimized Defaults
Presione <Enter> en este elemento y seleccione Yes (Sí) para cargar la configuración predeterminada óptima del BIOS. La configuración predeterminada del BIOS ayuda al sistema a funcionar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores de la CMOS. - Boot Override
Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione Yes (Sí) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo. - Save Profiles
Esta función le permite guardar la configuración actual del BIOS en un perfil. Puede crear hasta 8 perfiles y guardar como Setup Profile 1 ~ Setup Profile 8. Presione <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento. - Load Profiles
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada del BIOS, puede usar esta función para cargar la configuración del BIOS desde un perfil creado antes, sin la molestia de volver a configurar la configuración del BIOS. Primero seleccione el perfil que desea cargar y luego presione <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB para ingresar el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por el BIOS, como revertir la configuración del BIOS a la última configuración que funcionó correctamente (último registro conocido bueno).
Instalación de una memoria Intel® Optane™
Requisitos del sistema
- Memoria Intel® Optane™
- La memoria Optane™ debe tener una capacidad de al menos 16 GB y debe tener una capacidad igual o inferior a la del disco duro/SSD que se va a acelerar.
- El disco duro/SSD que se va a acelerar debe ser un disco duro SATA o un SSD SATA M.2 y debe tener instalado Windows 10 de 64 bits (o una versión posterior). (Debe estar formateado para la partición GPT).
- El disco de controladores de la placa base
Directrices de instalación
A-1: Instalación en modo AHCI
Si el controlador SATA se ha configurado en modo AHCI, siga los pasos que se indican a continuación:
- Después de entrar en el sistema operativo, inserte el disco de controladores de la placa base en la unidad óptica. En la pantalla Xpress Install, seleccione Intel(R) Optane(TM) Memory System Acceleration (Nota) para instalar. Siga las instrucciones que aparecen en pantalla para continuar. El sistema se reiniciará automáticamente.
- Después de volver a entrar en el sistema operativo, aparecerá el cuadro de diálogo que se muestra arriba. Haga clic en Yes (Sí) para continuar la instalación y, a continuación, reinicie el sistema.
- Inicie la aplicación Intel(R) Optane Memory desde el menú Inicio. Aparecerá un mensaje que dice que la memoria Intel® Optane™ está desactivada en la pantalla principal. Haga clic en Enable (Activar) para activar la memoria Intel® Optane™ y reinicie el sistema de nuevo.
- Inicie la aplicación Intel(R) Optane Memory desde el menú Inicio y asegúrese de que la memoria Intel® Optane™ se ha activado. (El modo de controlador SATA se cambia a Intel RST With Intel Optane System Acceleration desde el modo AHCI. NO vuelva a cambiar el modo de controlador SATA a AHCI. Si lo hace, la memoria Intel® Optane™ no funcionará correctamente).
A-2: Instalación en el modo Intel RST With Intel Optane System Acceleration
Si el controlador SATA se ha configurado en el modo Intel RST With Intel Optane System Acceleration, siga los pasos que se indican a continuación:
- Después de que el sistema se reinicie, vaya a la configuración de la BIOS y asegúrese de que CSM Support (Soporte de CSM) en el menú BIOS está desactivado.
- Vaya a Peripherals\SATA And RST Configuration (Periféricos\Configuración de SATA y RST) y asegúrese de que Use RST Legacy OROM (Usar RST Legacy OROM) está desactivado. Si desea activar la memoria Optane™ instalada en el conector M2M_32G, establezca PCIe Storage Dev on Port 21 (Dispositivo de almacenamiento PCIe en el puerto 21) en RST Controlled (Controlado por RST).
- Entre en el sistema operativo, inicie la utilidad Intel® Rapid Storage Technology desde el menú Inicio y, a continuación, active la memoria Intel® Optane™ en la pantalla Intel® Optane™ Memory (Memoria Intel® Optane™).
- Siga las instrucciones que aparecen en pantalla para continuar la instalación y, a continuación, reinicie el sistema cuando haya terminado.
- Una memoria Optane™ no se puede utilizar para acelerar un SSD PCIe M.2.
- No retire bruscamente la memoria Optane™. Si lo hace, el sistema operativo dejará de funcionar correctamente.
- Si desea cambiar/retirar la memoria Optane™, primero debe desactivarla utilizando la aplicación Intel® Rapid Storage Technology o Intel(R) Optane™ Memory.
- Después de activar la memoria Optane™, la configuración relacionada de la BIOS permanecerá incluso después de una actualización de la BIOS.
(Nota) Si el sistema ya tiene instalada la utilidad Intel® Rapid Storage Technology, primero debe retirarla antes de instalar la aplicación Intel(R) Optane(TM) Memory System Acceleration.
Instalación de controladores
- Antes de instalar los controladores, primero instale el sistema operativo.
- Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en la unidad óptica. Haga clic en el mensaje "Tap to choose what happens with this disc" (Toque para elegir qué ocurre con este disco) en la esquina superior derecha de la pantalla y seleccione "Run Run.exe". (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).
"Xpress Install" escaneará automáticamente su sistema y, a continuación, enumerará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install (Instalación Xpress) y "Xpress Install" instalará todos los controladores seleccionados. O haga clic en la flecha
para instalar individualmente los controladores que necesite.
Visite el sitio web de GIGABYTE para obtener más información sobre el software.
Visite el sitio web de GIGABYTE para obtener más información sobre la solución de problemas.
Para obtener más información sobre el producto, visite el sitio web de GIGABYTE.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Gigabyte B360M H
