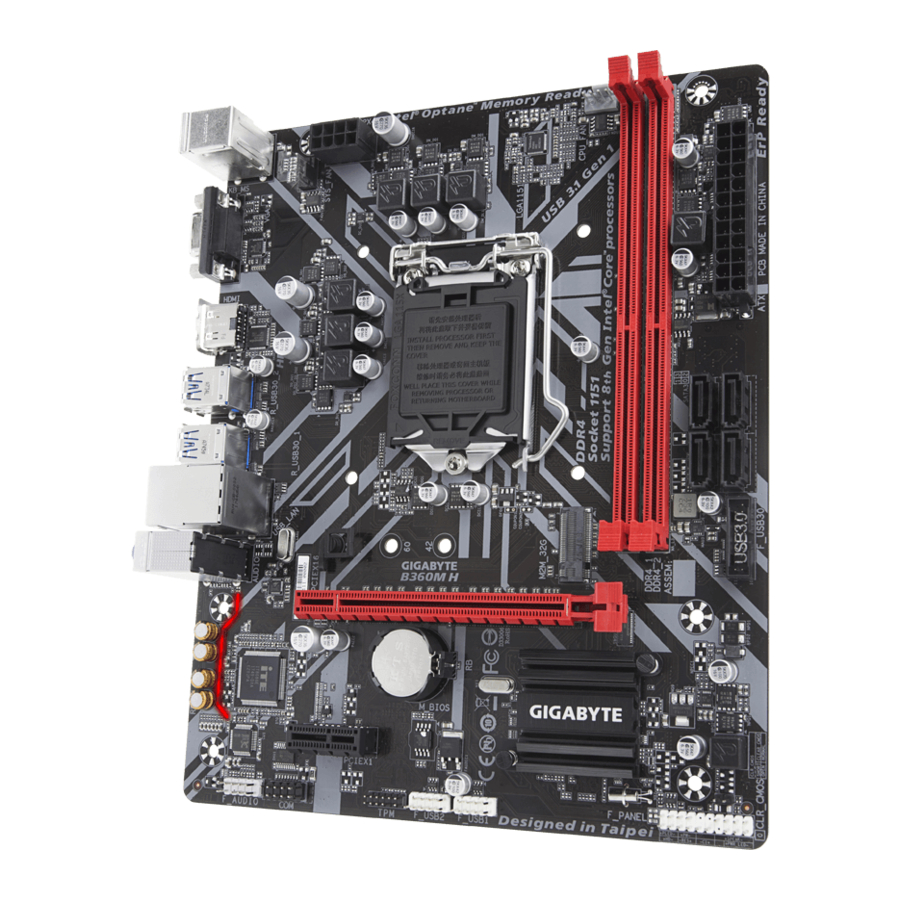

Gigabyte B360M H kézikönyv

Tartalom

Az alaplap revíziójának azonosítása

Az alaplap revíziószáma így néz ki: "REV: X.X." Például a "REV: 1.0" azt jelenti, hogy az alaplap revíziója 1.0. Ellenőrizze az alaplap revízióját az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keres.
Példa:
Az alaplap revíziójának azonosítása

B360M H alaplap elrendezése

Alaplap elrendezése

A doboz tartalma

  • B360M H alaplap
  • Két SATA kábel
  • Alaplap illesztőprogram lemeze
  • I/O pajzs
  • Felhasználói kézikönyv

* A fenti doboz tartalom csak tájékoztató jellegű, és a tényleges elemek a megvásárolt termékcsomagtól függnek. A doboz tartalma előzetes értesítés nélkül változhat.

Hardver telepítése

Telepítési óvintézkedések

Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében károsodhatnak. Telepítés előtt gondosan olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

  • Telepítés előtt ellenőrizze, hogy a ház alkalmas-e az alaplaphoz.
  • Telepítés előtt ne távolítsa el és ne törje fel az alaplap S/N (sorozatszám) matricáját vagy a forgalmazó által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
  • Mindig húzza ki a váltóáramú tápfeszültséget a tápkábelnek a fali aljzatból való kihúzásával, mielőtt az alaplapot vagy más hardverkomponenst beszerelné vagy eltávolítaná.
  • Amikor hardverkomponenseket csatlakoztat az alaplapon lévő belső csatlakozókhoz, ügyeljen arra, hogy azok szorosan és biztonságosan legyenek csatlakoztatva.
  • Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók érintését.
  • A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel elektronikus eszközök, például alaplap, CPU vagy memória kezelésekor. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
  • Az alaplap beszerelése előtt helyezze azt antisztatikus párnára vagy egy elektrosztatikus árnyékoló tartályba.
  • Mielőtt a tápkábelt csatlakoztatná vagy kihúzná az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
  • A bekapcsolás előtt ellenőrizze, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van-e beállítva.
  • A termék használata előtt ellenőrizze, hogy a hardverkomponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
  • Az alaplap károsodásának elkerülése érdekében ne engedje, hogy csavarok érintkezzenek az alaplap áramkörével vagy annak alkatrészeivel.
  • Győződjön meg arról, hogy nincsenek az alaplapon vagy a számítógépházban maradt csavarok vagy fém alkatrészek.
  • Ne helyezze a számítógépet egyenetlen felületre.
  • Ne helyezze a számítógépet magas hőmérsékletű vagy nedves környezetbe.
  • A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
  • Ha bizonytalan a telepítési lépésekkel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon egy képesített számítógép-szerelőhöz.
  • Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU
  • 8. generációs Intel® Core™ i7 processzorok/Intel® Core™ i5 processzorok/Intel® Core™ i3 processzorok/Intel® Pentium® processzorok/Intel® Celeron® processzorok támogatása az LGA1151 tokozásban
    (A legújabb CPU-támogatási listát a GIGABYTE webhelyén találja.)
  • Az L3 gyorsítótár a CPU-tól függően változik
Chipkészlet
  • Intel® B360 Express Chipset
Memória
  • 2 x DDR4 DIMM foglalat, amely legfeljebb 32 GB rendszermemóriát támogat
  • Kétcsatornás memóriafelépítés
  • DDR4 2666/2400/2133 MHz-es memóriamodulok támogatása
  • ECC Un-buffered DIMM 1Rx8/2Rx8 memóriamodulok támogatása (nem-ECC módban működik)
  • Nem-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulok támogatása
  • Extreme Memory Profile (XMP) memóriamodulok támogatása
    • * A 2666 MHz-es vagy XMP memória támogatásához 8. generációs Intel® Core™ i7/i5 processzort kell telepítenie.
(A legújabb támogatott memóriasebességeket és memóriamodulokat a GIGABYTE webhelyén találja.)
Integrált grafika
  • Integrált grafikus processzor - Intel® HD Graphics támogatás:
    • 1 x D-Sub port, amely maximálisan 1920x1200@60 Hz felbontást támogat
    • 1 x HDMI port, amely maximálisan 4096x2160@30 Hz felbontást támogat
      • * A HDMI 1.4-es verziójának és a HDCP 2.2-nek a támogatása.
  • Maximális megosztott memória: 1 GB
Hang
  • Realtek® ALC887 kodek
  • High Definition Audio
  • 2/4/5.1/7.1 csatornás
    • * A 7.1 csatornás hang konfigurálásához HD előlapi hangmodult kell használnia, és engedélyeznie kell a többcsatornás hangfunkciót a hangillesztőprogramon keresztül.
LAN
  • Realtek® GbE LAN chip (10/100/1000 Mbit)
Bővítőhelyek
  • 1 x PCI Express x16 foglalat, amely x16 sebességgel fut
  • 1 x PCI Express x1 foglalat
    (A PCI Express foglalatok megfelelnek a PCI Express 3.0 szabványnak.)
Tároló interfész
  • Chipkészlet:
    • 1 x M.2 csatlakozó (Socket 3, M key, 2242/2260/2280 típusú SATA és PCIe x4/x2 SSD támogatás)
    • 4 x SATA 6Gb/s csatlakozó
      • * Az M.2 és a SATA csatlakozók telepítési tudnivalóit lásd az "1-7 Belső csatlakozók" című részben.
  • Intel® Optane™ Memory Ready
USB
  • Chipkészlet:
    • 6 x USB 3.1 Gen 1 port (4 port a hátlapon, 2 port a belső USB-fejléceken keresztül érhető el)
    • 6 x USB 2.0/1.1 port (2 port a hátlapon, 4 port a belső USB-fejléceken keresztül érhető el)
Belső csatlakozók
  • 1 x 24 tűs ATX fő tápcsatlakozó
  • 1 x 8 tűs ATX 12V tápcsatlakozó
  • 1 x CPU ventilátorcsatlakozó
  • 1 x rendszer ventilátorcsatlakozó
  • 4 x SATA 6Gb/s csatlakozó
  • 1 x M.2 Socket 3 csatlakozó
  • 1 x előlapi csatlakozó
  • 1 x előlapi audio csatlakozó
  • 1 x USB 3.1 Gen 1 csatlakozó
  • 2 x USB 2.0/1.1 csatlakozó
  • 1 x Trusted Platform Module (TPM) csatlakozó (2x6 tűs, csak a GC-TPM2.0_S modulhoz)
  • 1 x soros port csatlakozó
  • 1 x Clear CMOS jumper
Hátlapi csatlakozók
  • 1 x PS/2 egérport
  • 1 x PS/2 billentyűzet port
  • 1 x D-Sub port
  • 1 x HDMI port
  • 4 x USB 3.1 Gen 1 port
  • 2 x USB 2.0/1.1 port
  • 1 x RJ-45 port
  • 3 x audio jack
I/O vezérlő
  • iTE® I/O vezérlő chip
Hardver monitor
  • Feszültségérzékelés
  • Hőmérséklet érzékelés
  • Ventilátor sebességének érzékelése
  • Túlmelegedésre figyelmeztetés
  • Ventilátorhiba figyelmeztetés
  • Ventilátor sebességének szabályozása
    • * A ventilátor sebességszabályozás funkció támogatása a telepített hűtőtől függ.
BIOS
  • 1 x 128 Mbit flash
  • Licencelt AMI UEFI BIOS használata
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Egyedi jellemzők
  • APP Center támogatás
    * Az APP Centerben elérhető alkalmazások az alaplap típusától függően változhatnak. Az egyes alkalmazások által támogatott funkciók az alaplap specifikációitól függően is változhatnak.
    • 3D OSD
    • @BIOS
    • AutoGreen
    • Cloud Station
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Platform Power Management
    • RGB Fusion
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • Smart HUD
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Q-Flash támogatás
  • Xpress Install támogatás
Mellékelt szoftver
  • Norton® Internet Security (OEM verzió)
Operációs rendszer
  • Windows 10 64 bites verziójának támogatása
Formátum
  • Micro ATX formátum; 22,6cm x 18,5cm

* A GIGABYTE fenntartja a jogot, hogy a termék specifikációit és a termékkel kapcsolatos információkat előzetes értesítés nélkül megváltoztassa.

Kérjük, látogasson el a GIGABYTE webhelyére a CPU, memóriamodulok, SSD-k és M.2 eszközök támogatási listájáért.

Kérjük, látogasson el a GIGABYTE webhelyének Support\Utility List (Támogatás/Segédprogramok listája) oldalára az alkalmazások legújabb verziójának letöltéséhez.

A CPU beszerelése

figyelmeztetés Olvassa el az alábbi irányelveket, mielőtt elkezdené a CPU telepítését:

  • Győződjön meg arról, hogy az alaplap támogatja a CPU-t.
    (A legújabb CPU-támogatási listát a GIGABYTE webhelyén találja.)
  • A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, mielőtt a CPU-t beszerelné.
  • Keresse meg a CPU egyes lábát. A CPU nem helyezhető be, ha helytelenül van tájolva. (Vagy megkeresheti a CPU mindkét oldalán lévő bevágásokat és a CPU foglalat igazító kulcsait.)
  • Vigyen fel egyenletes és vékony réteg hővezető pasztát a CPU felületére.
  • Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs beszerelve, különben a CPU túlmelegedése és károsodása következhet be.
  • Állítsa be a CPU gazdafrekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardver specifikációin túl beállítani, mivel az nem felel meg a perifériák szabványos követelményeinek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye azt a hardver specifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU beszerelése
Keresse meg az igazító kulcsokat az alaplap CPU foglalatán és a bevágásokat a CPU-n.
A CPU beszerelése
figyelmeztetés Ne távolítsa el a CPU foglalat fedelét a CPU behelyezése előtt. A CPU behelyezése után a kar visszahelyezése során automatikusan leugorhat a terhelőlapról.

A memória telepítése

figyelmeztetés Olvassa el a következő irányelveket, mielőtt elkezdené a memória telepítését:

  • Győződjön meg arról, hogy az alaplap támogatja a memóriát. Javasolt azonos kapacitású, márkájú, sebességű és chipkészletű memóriát használni.
    (A legújabb támogatott memóriasebességek és memóriamodulokért keresse fel a GIGABYTE weboldalát.)
  • A hardverkárosodás elkerülése érdekében a memória beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
  • A memóriamodulok bolondbiztos kialakításúak. A memóriamodul csak egy irányba telepíthető. Ha nem tudja behelyezni a memóriát, fordítsa meg az irányt.

Dual Channel memória konfiguráció
Ez az alaplap két memóriafoglalatot biztosít, és támogatja a Dual Channel technológiát. A memória behelyezése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A Dual Channel memória mód engedélyezése megduplázza az eredeti memória sávszélességét.
A hardver telepítésével kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

A két DDR4 memóriafoglalat két csatornára van osztva, és mindegyik csatornán egy memóriafoglalat található az alábbiak szerint:

  • A csatorna: DDR4_1
  • B csatorna: DDR4_2

A CPU korlátai miatt olvassa el a következő irányelveket, mielőtt memóriát telepít Dual Channel módban.

  1. A Dual Channel mód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
  2. Ha két memóriamodullal engedélyezi a Dual Channel módot, javasolt azonos kapacitású, márkájú, sebességű és chipkészletű memóriát használni.

Bővítőkártya telepítése

figyelmeztetés Olvassa el a következő irányelveket, mielőtt elkezdené a bővítőkártya telepítését:

  • Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Figyelmesen olvassa el a bővítőkártyához mellékelt kézikönyvet.
  • A hardverkárosodás elkerülése érdekében a bővítőkártya beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.

Hátsó panel csatlakozói

A hátsó panel csatlakozóinak áttekintése

  1. PS/2 billentyűzet és PS/2 egér port
    Használja a felső (zöld) portot a PS/2 egér, az alsó (lila) portot pedig a PS/2 billentyűzet csatlakoztatásához.
  2. D-Sub port
    A D-Sub port támogatja a 15 tűs D-Sub csatlakozót, és maximum 1920x1200@60 Hz felbontást támogat (a ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztassa a D-Sub csatlakozást támogató monitort ehhez a porthoz.
  3. HDMI port

    A HDMI port támogatja a HDCP 2.2 és a Dolby TrueHD és DTS HD Master Audio formátumokat. Akár 192 KHz/16 bites 8 csatornás LPCM hangkimenetet is támogat. Ezzel a porttal csatlakoztathatja a HDMI-t támogató monitort. A maximálisan támogatott felbontás 4096x2160@30 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
    információ A HDMI eszköz telepítése után feltétlenül állítsa be az alapértelmezett hanglejátszó eszközt HDMI-re. (Az elem neve az operációs rendszertől függően eltérhet.)
  4. USB 3.1 Gen 1 port
    Az USB 3.1 Gen 1 port támogatja az USB 3.1 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.
  5. RJ-45 LAN port
    A Gigabit Ethernet LAN port akár 1 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

    Csatlakozási/Sebesség LED:
    Állapot Leírás
    Narancssárga 1 Gbps adatátviteli sebesség
    Zöld 100 Mbps adatátviteli sebesség
    Ki 10 Mbps adatátviteli sebesség

    Aktivitás LED:

    Állapot Leírás
    Villog Adatok átvitele vagy fogadása folyamatban van
    Ki Nincs adatátvitel vagy fogadás folyamatban
  6. USB 2.0/1.1 port
    Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB eszközökhöz.
  7. Vonalbemenet/Hátsó hangszóró kimenet (kék)
    A vonalbemeneti csatlakozó. Ezt a hangcsatlakozót használja vonalbemeneti eszközökhöz, például optikai meghajtóhoz, walkmanhez stb.
  8. Vonal kimenet/Első hangszóró kimenet (zöld)
    A vonalkimeneti csatlakozó. A jobb hangminőség érdekében ajánlott a fejhallgatót/hangszórót ehhez a csatlakozóhoz csatlakoztatni (a tényleges hatások a használt eszköztől függően változhatnak).
  9. Mikrofon bemenet/Középső/Mélysugárzó hangszóró kimenet (rózsaszín)
    A mikrofon bemeneti csatlakozó.

Hangcsatlakozó konfigurációk:

Csatlakozó Fejhallgató/2 csatornás 4 csatornás 6 csatornás 8 csatornás
Vonalbemenet/Hátsó hangszóró kimenet ✓ ✓ ✓
Vonal kimenet/Első hangszóró kimenet ✓ ✓ ✓ ✓
Mikrofon bemenet/Középső/Mélysugárzó hangszóró kimenet ✓ ✓
Előlapi vonalkimenet/Oldalsó hangszóró kimenet ✓

információ A 7.1 csatornás hang konfigurálásához HD előlapi hangmodult kell használnia, és engedélyeznie kell a többcsatornás hangfunkciót az illesztőprogramon keresztül.
figyelmeztetés

  • Amikor eltávolítja a hátsó panel csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközéről, majd az alaplapról.
  • A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne mozgassa oldalra, mert ez elektromos rövidzárlatot okozhat a kábelcsatlakozóban.

A hangszóró szoftver konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Belső csatlakozók

Belső csatlakozók áttekintése

  1. ATX_12V_2X4
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1/2/3
  6. M2M_32G
  7. F_PANEL
  8. F_AUDIO
  9. F_USB30
  10. F_USB1/F_USB2
  11. TPM
  12. COM
  13. BAT
  14. CLR_CMOS

figyelmeztetés Olvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

  • Először győződjön meg arról, hogy eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
  • Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
  • Az eszköz telepítése után, és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan van csatlakoztatva az alaplapon lévő csatlakozóhoz.

1/2. ATX_12V_2X4/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil energiát tud biztosítani az alaplapon lévő összes alkatrész számára. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban.
A 12 V-os tápcsatlakozó főként a CPU-t látja el energiával. Ha a 12 V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.
információ A bővítési követelmények teljesítése érdekében ajánlott nagy energiafogyasztású tápegységet használni (500 W vagy nagyobb). Ha olyan tápegységet használ, amely nem biztosítja a szükséges energiát, az instabil vagy elindíthatatlan rendszert eredményezhet.

Pin szám Definíció
1 GND (csak 2x4 tűs 12V-hoz)
2 GND (csak 2x4 tűs 12V-hoz)
3 GND
4 GND
5 +12V (csak 2x4 tűs 12V-hoz)
6 +12V (csak 2x4 tűs 12V-hoz)
7 +12V
8 +12V

Pin szám Definíció
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (csak 2x12 tűs ATX-hez)
12 3.3V (csak 2x12 tűs ATX-hez)
13 3.3V
14 -12V
15 GND
16 PS_ON (soft On/Off)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (csak 2x12 tűs ATX-hez)
24 GND (csak 2x12 tűs ATX-hez)

3/4. CPU_FAN/SYS_FAN (Ventilátor csatlakozók)
Az alaplapon lévő összes ventilátor csatlakozó 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos kialakítással rendelkezik. Ventilátorkábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozókábel a földelő kábel). A sebességszabályozási funkcióhoz ventilátorsebesség-szabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtő ventilátor beszerelése a házba.

Pin szám Definíció
1 GND
2 Feszültség sebesség szabályozás
3 Érzékelés
4 PWM sebesség szabályozás

figyelmeztetés

  • Ügyeljen arra, hogy a ventilátorkábeleket a ventilátor csatlakozókhoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
  • Ezek a ventilátor csatlakozók nem konfigurációs jumper blokkok. Ne helyezzen jumper sapkát a csatlakozókra.
  1. SATA3 0/1/2/3 (SATA 6Gb/s csatlakozók)
    A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és a SATA 1.5Gb/s szabvánnyal. Minden SATA csatlakozó egyetlen SATA eszközt támogat.
    Pin szám Definíció
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND

    információ A SATA portok hot-plugging engedélyezéséhez olvassa el a "BIOS Setup" fejezetet, "Peripherals\SATA And RST Configuration" részt a további információkért.

  2. M2M_32G (M.2 Socket 3 csatlakozó)
    Az M.2 csatlakozók támogatják az M.2 SATA SSD-ket vagy az M.2 PCIe SSD-ket.

    Kövesse az alábbi lépéseket az M.2 SSD helyes telepítéséhez az M.2 csatlakozóba.
    1. Keresse meg a megfelelő rögzítő furatot a telepítendő M.2 SSD-hez, majd először szerelje be a rögzítő kapcsot.
    2. Csúsztassa be az M.2 SSD-t a csatlakozóba egy szögben.
    3. Nyomja le az M.2 SSD-t, majd rögzítse úgy, hogy a kapcsot a rögzítő furatba nyomja.

információ Válassza ki a megfelelő lyukat a rögzítőcsipeszhez a beszerelendő M.2 SSD hosszának megfelelően.

  1. F_PANEL (előlapi csatlakozó)
    Csatlakoztassa a házon lévő bekapcsológombot, reset gombot, hangszórót, háznyitás érzékelő kapcsolót/érzékelőt és a rendszer állapotjelzőjét ehhez a csatlakozóhoz az alábbi lábkiosztás szerint. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív lábakat.
    • PLED/PWR_LED (tápellátás LED):
      Rendszerállapot LED
      S0 Be
      S3/S4/S5 Ki
      Csatlakozik a ház előlapján lévő tápellátásjelzőhöz. A LED világít, amikor a rendszer működik. A LED nem világít, amikor a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).
    • PW (bekapcsoló gomb):
      Csatlakozik a ház előlapján lévő bekapcsoló gombhoz. Beállíthatja a rendszer kikapcsolásának módját a bekapcsoló gombbal (további információkért lásd a "BIOS Setup," "Power" fejezetet).
    • SPEAK (hangszóró):
      Csatlakozik a ház előlapján lévő hangszóróhoz. A rendszer hangjelzéssel jelzi a rendszerindítás állapotát. Egyetlen rövid sípoló hang hallható, ha a rendszerindításkor nem észlel problémát.
    • HD (merevlemez-aktivitás LED):
      Csatlakozik a ház előlapján lévő merevlemez-aktivitás LED-hez. A LED világít, amikor a merevlemez adatot olvas vagy ír.
    • RES (reset gomb):
      Csatlakozik a ház előlapján lévő reset gombhoz. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tud normál újraindítást végrehajtani.
    • CI (háznyitás érzékelő csatlakozó):
      Csatlakozik a háznyitás érzékelő kapcsolóhoz/érzékelőhöz a házon, amely érzékeli, ha a ház fedelét eltávolították. Ehhez a funkcióhoz háznyitás érzékelő kapcsolóval/érzékelővel ellátott ház szükséges.
    • NC: Nincs kapcsolat.
      információ Az előlap kialakítása a háztól függően eltérő lehet. Az előlapi modul főként bekapcsoló gombból, reset gombból, tápellátás LED-ből, merevlemez-aktivitás LED-ből, hangszóróból stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, ellenőrizze, hogy a vezetékkiosztások és a lábkiosztások megfelelően egyeznek-e.
  2. F_AUDIO (előlapi audio csatlakozó)
    Az előlapi audio csatlakozó támogatja a High Definition audiót (HD). A ház előlapi audio modulját ehhez a csatlakozóhoz csatlakoztathatja. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplap csatlakozójának lábkiosztásával. A modul csatlakozója és az alaplap csatlakozója közötti helytelen csatlakoztatás miatt az eszköz nem fog működni, vagy akár károsodhat is.
    Láb száma Definíció
    1 MIC2_L
    2 GND _ U
    3 MIC2_R _
    4 NC B
    5 LINE2_R
    6 Érzékelés
    7 FAUDIO_JD
    8 Nincs láb
    9 LINE2_L
    10 Érzékelés
    információ Egyes házak olyan előlapi audio modullal rendelkeznek, amelyeken minden vezetéken külön csatlakozók vannak egyetlen dugó helyett. Az eltérő vezetékkiosztású előlapi audio modul csatlakoztatásával kapcsolatban forduljon a ház gyártójához.
  3. F_USB30 (USB 3.1 Gen 1 csatlakozó)
    A csatlakozó megfelel az USB 3.1 Gen 1 és az USB 2.0 specifikációknak, és két USB-portot képes biztosítani. Az opcionális 3,5"-os előlap megvásárlásához, amely két USB 3.1 Gen 1 portot biztosít, forduljon a helyi forgalmazóhoz.
    Láb száma Definíció
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2-
    19 VBUS
    20 Nincs láb
  4. F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)
    A csatlakozók megfelelnek az USB 2.0/1.1 specifikációknak. Mindegyik USB-csatlakozó két USB-portot képes biztosítani egy opcionális USB-konzol segítségével. Az opcionális USB-konzol megvásárlásához forduljon a helyi forgalmazóhoz.
    Láb száma Definíció
    1 Tápellátás (5V)
    2 Tápellátás (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Nincs láb
    10 NC
    figyelmeztetés
    • Ne csatlakoztassa az IEEE 1394 konzol (2x5 tűs) kábelét az USB 2.0/1.1 csatlakozóhoz.
    • Az USB-konzol telepítése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az USB-konzol károsodását.
  5. TPM (Trusted Platform Module csatlakozó)
    Ehhez a csatlakozóhoz csatlakoztathat egy TPM-et (Trusted Platform Module).
    Láb száma Definíció
    1 LAD0
    2 VCC3
    3 LAD1
    4 Nincs láb
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 LFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  6. COM (soros port csatlakozó)
    A COM-csatlakozó egy opcionális COM-port kábelen keresztül egy soros portot képes biztosítani. Az opcionális COM-port kábel megvásárlásához forduljon a helyi forgalmazóhoz.
    Láb száma Definíció
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Nincs láb
  7. BAT (akkumulátor)
    Az akkumulátor biztosítja az energiát a CMOS-ban lévő értékek (például a BIOS-konfigurációk, a dátum és az idő információk) megőrzéséhez, amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, ha az akkumulátor feszültsége alacsony szintre esik, különben a CMOS-értékek pontatlanok lehetnek, vagy elveszhetnek.

    A CMOS-értékeket az akkumulátor eltávolításával törölheti:
    1. Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
    2. Óvatosan vegye ki az akkumulátort az akkumulátortartóból, és várjon egy percet. (Vagy használjon egy fém tárgyat, például egy csavarhúzót, hogy megérintse az akkumulátortartó pozitív és negatív pólusát, és rövidre zárja azokat 5 másodpercig.)
    3. Helyezze vissza az akkumulátort.
    4. Dugja be a tápkábelt, és indítsa újra a számítógépet.

    figyelmeztetés

    • Akkumulátorcserénél mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
    • Az akkumulátort egyenértékűre cserélje. A készülékeiben károsodás keletkezhet, ha az akkumulátort nem megfelelő modellre cseréli.
    • Forduljon a vásárlás helyéhez vagy a helyi forgalmazóhoz, ha nem tudja saját maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor modelljét illetően.
    • Az akkumulátor beszerelésekor vegye figyelembe az akkumulátor pozitív (+) és negatív (-) oldalának irányát (a pozitív oldalnak felfelé kell néznie).
    • A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.
  8. CLR_CMOS (Clear CMOS Jumper)
    Használja ezt a jumpert a BIOS konfigurációjának törléséhez és a CMOS értékek gyári alapértelmezett értékeinek visszaállításához. A CMOS értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, hogy néhány másodpercig érintse a két tűt.

    Open (Nyitott): Normál

    Short (Rövidre zárva): CMOS értékek törlése
    figyelmeztetés
    • A CMOS értékek törlése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
    • A rendszer újraindítása után lépjen be a BIOS Setup programba a gyári alapértelmezések betöltéséhez (válassza a Load Optimized Defaults lehetőséget), vagy manuálisan konfigurálja a BIOS beállításait (a BIOS konfigurációkhoz lásd a "BIOS Setup" fejezetet).

BIOS beállítása

A BIOS (Basic Input and Output System) a rendszer hardverparamétereit rögzíti az alaplapon lévő CMOS-ban. Fő funkciói közé tartozik a bekapcsolás utáni önteszt (POST) elvégzése a rendszerindítás során, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását.
Ha a tápellátás ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges energiát a CMOS számára, hogy a konfigurációs értékeket a CMOS-ban tartsa.
A BIOS Setup program eléréséhez nyomja meg a <Delete> gombot a POST során, amikor a tápellátás be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy az @BIOS segédprogramot.

  • A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését az operációs rendszerbe való belépés nélkül.
  • Az @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

figyelmeztetés

  • Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a jelenlegi BIOS verzió használata közben, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS frissítés a rendszer meghibásodásához vezethet.
  • Javasoljuk, hogy ne módosítsa az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszerindítás sikertelenségéhez vezethet. Ha ez bekövetkezik, próbálja meg törölni a CMOS értékeket, és állítsa vissza az alaplapot az alapértelmezett értékekre. (Lásd a "Load Optimized Defaults" című részt ebben a fejezetben, vagy az akkumulátor/CMOS jumper törlésének bemutatását a CMOS értékek törlésével kapcsolatban.)

Indítóképernyő

A következő indító logó képernyő jelenik meg a számítógép indításakor.
(Minta BIOS verzió: F1c)
Indítóképernyő
Két különböző BIOS mód létezik, az alábbiak szerint, és az <F2> billentyűvel válthat a két mód között. A Classic Setup mód részletes BIOS beállításokat kínál. A billentyűzet nyílbillentyűivel mozoghat az elemek között, és az <Enter> billentyűvel elfogadhatja vagy beléphet egy almenübe. Vagy használhatja az egerét a kívánt elem kiválasztásához. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék aktuális rendszerinformációikat, vagy beállításokat végezzenek az optimális teljesítmény érdekében. Az Easy Mode-ban az egérrel mozoghat a konfigurációs elemek között.
információ

  • Ha a rendszer nem működik a megszokott módon, válassza a Load Optimized Defaults elemet, hogy a rendszert az alapértelmezett beállításaira állítsa.
  • Az ebben a fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziótól függően eltérhetnek.

A főmenü

A főmenü áttekintése

Klasszikus beállítási funkcióbillentyűk

<←><→> A kijelölő sáv mozgatása a beállítási menü kiválasztásához
<↑><↓> A kijelölő sáv mozgatása a konfigurációs elem kiválasztásához egy menüben
<Enter> Parancs végrehajtása vagy menübe lépés
< + >/<Page Up> A numerikus érték növelése vagy változtatások végrehajtása
< - >/<Page Down> A numerikus érték csökkentése vagy változtatások végrehajtása
<F1> A funkcióbillentyűk leírásának megjelenítése
<F2> Váltás Easy Mode-ra
<F5> Az aktuális almenükhöz tartozó korábbi BIOS beállítások visszaállítása
<F7> Az optimalizált BIOS alapértelmezett beállításainak betöltése az aktuális almenükhöz
<F8> Hozzáférés a Q-Flash segédprogramhoz
<F9> Rendszerinformációk megjelenítése
<F10> Az összes változtatás mentése és a BIOS Setup programból való kilépés
<F12> Az aktuális képernyő rögzítése képként és mentése a USB meghajtóra
<Esc> Főmenü: Kilépés a BIOS Setup programból Almenük: Kilépés az aktuális almenüből

M.I.T.

figyelmeztetésA rendszer stabilitása az Ön által beállított túlhajtási/túlfeszültség-értékekkel függ a teljes rendszerkonfigurációtól. A helytelen túlhajtás/túlfeszültség a CPU, a lapkakészlet vagy a memória károsodását okozhatja, és csökkentheti ezen alkatrészek hasznos élettartamát. Ez az oldal csak haladó felhasználók számára készült, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő módosítása a rendszer indításának sikertelenségét okozhatja. Ha ez bekövetkezik, törölje a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre.)

  • Speciális frekvencia beállítások
    • Host Clock Value (Gazdagép órajel értéke)
      Megjeleníti az aktuális működési gazdagép órajel frekvenciáját.
    • Graphics Slice Ratio (Grafikus szelet arány)(Megjegyzés)
      Lehetővé teszi a grafikus szelet arány beállítását.
    • Graphics UnSlice Ratio (Grafikus nem szelet arány)(Megjegyzés)
      Lehetővé teszi a grafikus nem szelet arány beállítását.
    • CPU Clock Ratio (CPU órajel arány)
      Lehetővé teszi a telepített CPU órajel arányának megváltoztatását. A beállítható tartomány a telepített CPU-tól függ.
    • CPU Frequency (CPU frekvencia)
      Megjeleníti az aktuális működési CPU frekvenciát.
    • FCLK Frequency for Early Power On (FCLK frekvencia a korai bekapcsoláshoz)
      Lehetővé teszi az FCLK frekvencia beállítását. Opciók: Normal(800Mhz), 1GHz, 400MHz. (Alapértelmezett: 1GHz)
  • Speciális CPU mag beállítások
    • CPU Clock Ratio (CPU órajel arány), CPU Frequency (CPU frekvencia), FCLK Frequency for Early Power On (FCLK frekvencia a korai bekapcsoláshoz)
      A fenti beállítások szinkronban vannak a Speciális frekvencia beállítások menüben lévő azonos elemekkel.
    • AVX Offset (AVX eltolás)(Megjegyzés)
      Az AVX eltolás az AVX arány negatív eltolása.
    • Uncore Ratio (Nem mag arány)
      Lehetővé teszi a CPU nem mag arányának beállítását. A beállítható tartomány a használt CPU-tól függ.
    • Uncore Frequency (Nem mag frekvencia)
      Megjeleníti az aktuális CPU nem mag frekvenciát.
    • CPU Flex Ratio Override (CPU rugalmas arány felülírás)
      Engedélyezi vagy letiltja a CPU rugalmas arányt. A maximális CPU órajel arány a CPU Flex Ratio Settings (CPU rugalmas arány beállítások) értéken alapul, ha a CPU Clock Ratio (CPU órajel arány) beállítása Auto. (Alapértelmezett: Letiltva)
    • CPU Flex Ratio Settings (CPU rugalmas arány beállítások)
      Lehetővé teszi a CPU rugalmas arány beállítását. A beállítható tartomány CPU-nként eltérő lehet.
    • Intel(R) Turbo Boost Technology (Intel(R) Turbo Boost technológia) (Megjegyzés)
      Lehetővé teszi annak meghatározását, hogy engedélyezze-e az Intel® CPU Turbo Boost technológiát. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Turbo Ratio (Turbo arány) (Megjegyzés)
      Lehetővé teszi a CPU Turbo arányok beállítását a különböző számú aktív magokhoz. Az Auto beállítja a CPU Turbo arányokat a CPU specifikációi szerint. (Alapértelmezett: Auto)
    • Power Limit TDP (Watts)/Power Limit Time (Teljesítménykorlát TDP (Watt)/Teljesítménykorlát idő)
      Lehetővé teszi a teljesítménykorlát beállítását a CPU Turbo módhoz, és azt, hogy mennyi ideig tart a megadott teljesítménykorláton működni. Ha a megadott érték túllépésre kerül, a CPU automatikusan csökkenti a mag frekvenciáját a teljesítmény csökkentése érdekében. Az Auto a CPU specifikációi szerint állítja be a teljesítménykorlátot. (Alapértelmezett: Auto)
    • Core Current Limit (Amps) (Mag áramkorlát (Amper))
      Lehetővé teszi az áramkorlát beállítását a CPU Turbo módhoz. Amikor a CPU árama meghaladja a megadott áramkorlátot, a CPU automatikusan csökkenti a mag frekvenciáját az áram csökkentése érdekében. Az Auto a CPU specifikációi szerint állítja be a teljesítménykorlátot. (Alapértelmezett: Auto)
    • Turbo Per Core Limit Control (Turbo magonkénti korlát vezérlés) (Megjegyzés)
      Lehetővé teszi az egyes CPU magok korlátainak külön-külön történő vezérlését. (Alapértelmezett: Auto)
    • No. of CPU Cores Enabled (Engedélyezett CPU magok száma) (Megjegyzés)
      Lehetővé teszi az engedélyezendő CPU magok számának kiválasztását egy Intel® többmagos CPU-ban (a CPU magok száma CPU-nként változhat). Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Hyper-Threading Technology (Hyper-Threading technológia) (Megjegyzés)
      Lehetővé teszi annak meghatározását, hogy engedélyezze-e a multi-threading technológiát, ha olyan Intel® CPU-t használ, amely támogatja ezt a funkciót. Ez a funkció csak olyan operációs rendszereken működik, amelyek támogatják a többprocesszoros módot. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Intel(R) Speed Shift Technology (Intel® Speed Shift Technology (Intel(R) Speed Shift technológia)) (Megjegyzés)
      Engedélyezi vagy letiltja az Intel® Speed Shift technológiát. Ennek a funkciónak az engedélyezése lehetővé teszi a processzor számára, hogy gyorsabban növelje a működési frekvenciáját, majd javítja a rendszer válaszkészségét. (Alapértelmezett: Auto)
    • CPU Enhanced Halt (C1E) (CPU továbbfejlesztett leállítás (C1E)) (Megjegyzés)
      Engedélyezi vagy letiltja az Intel® CPU továbbfejlesztett leállítás (C1E) funkciót, egy CPU energiatakarékos funkciót a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • C3 State Support (C3 állapot támogatás) (Megjegyzés)
      Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C3 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C3 állapot egy továbbfejlesztett energiatakarékos állapot, mint a C1. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • C6/C7 State Support (C6/C7 állapot támogatás) (Megjegyzés)
      Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C6/C7 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C6/C7 állapot egy továbbfejlesztett energiatakarékos állapot, mint a C3. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • C8 State Support (C8 állapot támogatás) (Megjegyzés)
      Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C8 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C8 állapot egy továbbfejlesztett energiatakarékos állapot, mint a C6/C7. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • C10 State Support (C10 állapot támogatás) (Megjegyzés)
      Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C10 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C10 állapot egy továbbfejlesztett energiatakarékos állapot, mint a C8. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Package C State Limit (C állapot korlát csomag) (Megjegyzés)
      Lehetővé teszi a processzor C-állapot korlátjának megadását. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • CPU Thermal Monitor (CPU hőmérséklet figyelő) (Megjegyzés)
      Engedélyezi vagy letiltja az Intel® hőmérséklet figyelő funkciót, egy CPU túlmelegedés elleni védelmi funkciót. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken, ha a CPU túlmelegszik. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Ring to Core offset (Down Bin) (Gyűrű a maghoz eltolás (Down Bin))
      Lehetővé teszi annak meghatározását, hogy letiltja-e a CPU gyűrű arány automatikus csökkentési funkcióját. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • CPU EIST Function (CPU EIST funkció) (Megjegyzés)
      Engedélyezi vagy letiltja a Továbbfejlesztett Intel® Speed Step Technology (EIST) technológiát. A CPU terhelésétől függően az Intel EIST technológia dinamikusan és hatékonyan csökkentheti a CPU feszültségét és mag frekvenciáját az átlagos energiafogyasztás és hőtermelés csökkentése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Race To Halt (RTH) (Verseny a leálláshoz (RTH)) (Megjegyzés)/Energy Efficient Turbo (Energiahatékony Turbo) (Megjegyzés)
      Engedélyezi vagy letiltja a CPU energiatakarékossággal kapcsolatos beállításait.
    • Voltage Optimization (Feszültség optimalizálás)
      Lehetővé teszi annak meghatározását, hogy engedélyezi-e a feszültség optimalizálást az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Auto)
    • Hardware Prefetcher (Hardveres előbetöltő)
      Lehetővé teszi annak meghatározását, hogy engedélyezi-e a hardveres előbetöltőt az adatok és utasítások előbetöltéséhez a memóriából a gyorsítótárba. (Alapértelmezett: Auto)
    • Adjacent Cache Line Prefetch (Szomszédos gyorsítótár sor előbetöltés)
      Lehetővé teszi annak meghatározását, hogy engedélyezi-e a szomszédos gyorsítótár sor előbetöltési mechanizmust, amely lehetővé teszi a processzor számára, hogy lekérje a kért gyorsítótár sort, valamint a következő gyorsítótár sort. (Alapértelmezett: Auto)
    • Extreme Memory Profile (X.M.P.) (Extrém memória profil (X.M.P.)) (Megjegyzés)
      Lehetővé teszi a BIOS számára, hogy beolvassa az SPD adatokat az XMP memória modul(ok)on a memória teljesítményének javítása érdekében, ha engedélyezve van.
      • Disabled (Letiltva)
        Letiltja ezt a funkciót. (Alapértelmezett)
      • Profile1 (Profil1)
        A Profile 1 beállításait használja.
      • Profile2 (Profil2) (Megjegyzés)
        A Profile 2 beállításait használja.
    • System Memory Multiplier (Rendszer memória szorzó)
      Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto a memória SPD adatai szerint állítja be a memória szorzóját. (Alapértelmezett: Auto)
    • Memory Ref Clock (Memória ref órajel)
      Lehetővé teszi a memória referencia órajel manuális beállítását. (Alapértelmezett: Auto)
    • Memory Odd Ratio (100/133 or 200/266) (Memória páratlan arány (100/133 vagy 200/266))
      Lehetővé teszi a memória referencia órajel manuális beállítását. (Alapértelmezett: Auto)
    • Memory Frequency (MHz) (Memória frekvencia (MHz))
      Az első memória frekvencia érték a használt memória normál működési frekvenciája; a második a memória frekvenciája, amely automatikusan beállításra kerül a System Memory Multiplier (Rendszer memória szorzó) beállítások szerint.

(Note) Ez a tétel csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. További információért az Intel® CPU-k egyedi funkcióiról, kérjük, látogasson el az Intel weboldalára.

  • Speciális memória beállítások
    • Extreme Memory Profile (X.M.P.) (Note), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency (MHz)
      A fenti beállítások szinkronban vannak a Advanced Frequency Settings menü azonos elemei alatt található beállításokkal.
    • Memory Boot Mode (Note)
      Memória felismerési és betanítási módszereket biztosít.
      • Auto
        Lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
      • Normal
        A BIOS automatikusan végrehajtja a memória betanítását. Kérjük, vegye figyelembe, hogy ha a rendszer instabillá válik vagy nem indul el, próbálja meg törölni a CMOS értékeket, és állítsa vissza az alaplapot az alapértelmezett értékekre. (A CMOS értékek törlésének módját lásd az elem/CMOS jumper törlése bevezetőjében.)
      • Enable Fast Boot
        A gyorsabb memória indítás érdekében hagyja ki a memória felismerését és betanítását bizonyos specifikus feltételek esetén.
      • Disable Fast Boot
        Minden egyes indításkor felismeri és betanítja a memóriát.
    • Realtime Memory Timing
      Lehetővé teszi a memória időzítések finomhangolását a BIOS szakasz után. (Alapértelmezett: Auto)
    • Memory Enhancement Settings
      Számos memória teljesítmény javító beállítást biztosít: Normal (alap teljesítmény), Relax OC, Enhanced Stability és Enhanced Performance. (Alapértelmezett: Normal)
    • Memory Timing Mode
      A Manual és az Advanced Manual lehetővé teszi a Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving és az alábbi memória időzítési beállítások konfigurálását. Választható opciók: Auto (alapértelmezett), Manual, Advanced Manual.
    • Profile DDR Voltage
      Ha nem XMP memória modult használ, vagy az Extreme Memory Profile (X.M.P.) beállítása Disabled, akkor az érték a memória specifikációjának megfelelően jelenik meg. Ha az Extreme Memory Profile (X.M.P.) beállítása Profile1 vagy Profile2, akkor az érték az XMP memória SPD adataiból jelenik meg.
    • Memory Multiplier Tweaker
      Különböző szinteket biztosít a memória automatikus hangolásához. (Alapértelmezett: Auto)
    • Channel Interleaving
      Engedélyezi vagy letiltja a memóriacsatornák összefonódását. Az Enabled lehetővé teszi a rendszer számára, hogy egyszerre érje el a memória különböző csatornáit a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • Rank Interleaving
      Engedélyezi vagy letiltja a memóriarankok összefonódását. Az Enabled lehetővé teszi a rendszer számára, hogy egyszerre érje el a memória különböző rankjait a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

(Note) Ez a tétel csak akkor jelenik meg, ha olyan CPU-t és memória modult telepít, amely támogatja ezt a funkciót.

  • Channel A/B Memory Sub Timings
    Ez az almenü memória időzítési beállításokat biztosít a memória minden csatornájához. A megfelelő időzítési beállítási képernyők csak akkor konfigurálhatók, ha a Memory Timing Mode beállítása Manual vagy Advanced Manual. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosításokat végzett a memória időzítésén. Ha ez megtörténik, állítsa vissza az alaplapot az alapértelmezett értékekre az optimalizált alapértelmezések betöltésével vagy a CMOS értékek törlésével.
  • Speciális feszültség beállítások
  • Speciális energiaellátás beállítások
    • CPU Vcore Loadline Calibration
      Lehetővé teszi a Load-Line Calibration konfigurálását a CPU Vcore feszültséghez. A magasabb szint kiválasztása biztosítja, hogy a CPU Vcore feszültsége jobban megfeleljen a BIOS-ban beállított értéknek nagy terhelés alatt. Az Auto lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást, és az Intel specifikációinak megfelelően állítja be a feszültséget. (Alapértelmezett: Auto)
  • CPU Core Voltage Control
    Ez a szakasz CPU feszültség szabályozási opciókat biztosít.
  • DRAM Voltage Control
    Ez a szakasz memória feszültség szabályozási opciókat biztosít.
  • Internal VR Control
    Ez a szakasz VR feszültség szabályozási opciókat biztosít.
  • PC Health Status
    • Reset Case Open Status
      • Disabled
        Megőrzi vagy törli az előző háznyitás állapotának rekordját. (Alapértelmezett)
      • Enabled
        Törli az előző háznyitás állapotának rekordját, és a Case Open mező a következő indításkor "No" értéket mutat.
    • Case Open
      Megjeleníti az alaplap CI headeréhez csatlakoztatott háznyitás érzékelő eszköz érzékelési állapotát. Ha a rendszerház fedele el van távolítva, ez a mező "Yes" értéket mutat, egyébként "No" értéket mutat. A háznyitás állapotának rekordjának törléséhez állítsa a Reset Case Open Status beállítást Enabled értékre, mentse a beállításokat a CMOS-ba, majd indítsa újra a rendszert.
    • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
      Megjeleníti az aktuális rendszerfeszültségeket.
  • Miscellaneous Settings
    • Max Link Speed
      Lehetővé teszi a PCI Express bővítőhelyek működési módjának beállítását Gen 1, Gen 2 vagy Gen 3 értékre. A tényleges működési mód az egyes bővítőhelyek hardverspecifikációjától függ. Az Auto lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
    • 3DMark01 Enhancement
      Lehetővé teszi annak meghatározását, hogy javítsa-e néhány régebbi benchmark teljesítményét. (Alapértelmezett: Disabled)
  • Smart Fan 5 Settings
    • Monitor
      Lehetővé teszi egy megfigyelni kívánt cél kiválasztását és további beállítások elvégzését. (Alapértelmezett: CPU FAN)
    • Fan Speed Control
      Lehetővé teszi annak meghatározását, hogy engedélyezze-e a ventilátor sebességének szabályozási funkcióját, és beállítsa a ventilátor sebességét.
      • Normal
        Lehetővé teszi, hogy a ventilátor a hőmérsékletnek megfelelően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszerkövetelményeknek megfelelően. (Alapértelmezett)
      • Silent
        Lehetővé teszi, hogy a ventilátor alacsony sebességgel működjön.
      • Manual
        Lehetővé teszi a ventilátor sebességének szabályozását a görbe grafikonon.
      • Full Speed
        Lehetővé teszi, hogy a ventilátor teljes sebességgel működjön.
    • Fan Control Use Temperature Input
      Lehetővé teszi a referencia hőmérséklet kiválasztását a ventilátor sebességének szabályozásához.
    • Temperature Interval
      Lehetővé teszi a hőmérséklet intervallum kiválasztását a ventilátor sebességének változtatásához.
    • Fan Control Mode
      • Auto
        Lehetővé teszi a BIOS számára, hogy automatikusan észlelje a telepített ventilátor típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett)
      • Voltage
        A feszültség üzemmód 3 tűs ventilátorhoz ajánlott.
      • PWM
        A PWM üzemmód 4 tűs ventilátorhoz ajánlott.
    • Fan Stop
      Engedélyezi vagy letiltja a ventilátor leállítási funkcióját. A hőmérsékleti határt a hőmérsékleti görbével állíthatja be. A ventilátor leáll, ha a hőmérséklet alacsonyabb, mint a határ. (Alapértelmezett: Disabled)
    • Temperature
      Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
    • Fan Speed
      Megjeleníti az aktuális ventilátor sebességeket.
    • Temperature Warning Control
      Beállítja a hőmérsékletre vonatkozó figyelmeztetési küszöbértéket. Ha a hőmérséklet meghaladja a küszöbértéket, a BIOS figyelmeztető hangot ad ki. Választható opciók: Disabled (alapértelmezett), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F
    • Fan Fail Warning
      Lehetővé teszi a rendszer számára, hogy figyelmeztető hangot adjon ki, ha a ventilátor nincs csatlakoztatva vagy meghibásodik. Ebben az esetben ellenőrizze a ventilátor állapotát vagy a ventilátor csatlakozását. (Alapértelmezett: Disabled)

Rendszer

Ez a szakasz az alaplap modelljére és a BIOS verziójára vonatkozó információkat tartalmazza. Itt választhatja ki a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.
Rendszer

  • Access Level
    Megjeleníti az aktuális hozzáférési szintet a használt jelszóvédelem típusától függően. (Ha nincs beállítva jelszó, az alapértelmezettként az Administrator jelenik meg.) Az Administrator szint lehetővé teszi az összes BIOS beállítás módosítását; a User szint csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem az összeset.
  • System Language
    Kiválasztja a BIOS által használt alapértelmezett nyelvet.
  • System Date
    Beállítja a rendszer dátumát. A dátum formátuma hét (csak olvasható), hónap, nap és év. A <Enter> gombbal válthat a Hónap, Nap és Év mezők között, a <Page Up> vagy <Page Down> gombbal pedig beállíthatja a kívánt értéket.
  • System Time
    Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például 13 óra 13:00:00. Az <Enter> gombbal válthat az Óra, Perc és Másodperc mezők között, a <Page Up> vagy <Page Down> gombbal pedig beállíthatja a kívánt értéket.

BIOS

BIOS beállítások

  • Bootup NumLock State
    Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: On)
  • Security Option
    Megadja, hogy minden rendszerindításkor jelszó szükséges-e, vagy csak a BIOS Setup belépésekor. A beállítás konfigurálása után állítsa be a jelszavakat az Administrator Password/User Password elem alatt.
    • Setup
      Jelszó csak a BIOS Setup programba való belépéshez szükséges.
    • System
      Jelszó szükséges a rendszer indításához és a BIOS Setup programba való belépéshez. (Alapértelmezett)
  • Full Screen LOGO Show
    Lehetővé teszi annak meghatározását, hogy a GIGABYTE logó megjelenjen-e a rendszerindításkor. A Disabled letiltja a GIGABYTE logót a rendszer indításakor. (Alapértelmezett: Enabled)
  • Boot Option Priorities
    Megadja az elérhető eszközök teljes rendszerindítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján "UEFI:" előtaggal lesznek ellátva. A GPT particionálást támogató operációs rendszerből való indításhoz válassza ki a "UEFI:" előtaggal ellátott eszközt.
    Vagy ha GPT particionálást támogató operációs rendszert, például Windows 10 64-bitet szeretne telepíteni, válassza ki a Windows 10 64-bites telepítőlemezt tartalmazó optikai meghajtót, amelynek a neve "UEFI:" előtaggal kezdődik.
  • Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
    Megadja a rendszerindítási sorrendet egy adott eszköztípushoz, például merevlemezekhez, optikai meghajtókhoz, floppy meghajtókhoz és a LAN-ról történő indítást támogató eszközökhöz stb. Nyomja meg az <Enter> gombot ezen az elemen, hogy belépjen az almenübe, amely megjeleníti az azonos típusú, csatlakoztatott eszközöket. Ez az elem csak akkor jelenik meg, ha legalább egy eszköz telepítve van ehhez a típushoz.
  • Fast Boot
    Engedélyezi vagy letiltja a Fast Boot (gyors indítás) funkciót az operációs rendszer indítási folyamatának lerövidítéséhez. Az Ultra Fast a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Disabled)
  • SATA Support
    • All Sata Devices
      Minden SATA eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
    • Last Boot HDD Only
      A korábbi indító meghajtó kivételével minden SATA eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

  • VGA Support
    Lehetővé teszi a rendszerindító operációs rendszer típusának kiválasztását.
    • Auto
      Csak a régi opciós ROM-ot engedélyezi.
    • EFI Driver
      Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

  • USB Support
    • Disabled
      Minden USB eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.
    • Full Initial
      Minden USB eszköz működőképes az operációs rendszerben és a POST során.
    • Partial Initial
      Az USB eszközök egy része le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled. Ez a funkció le van tiltva, ha a Fast Boot beállítása Ultra Fast.

  • PS2 Devices Support
    • Disabled
      Minden PS/2 eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.
    • Enabled
      Minden PS/2 eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled. Ez a funkció le van tiltva, ha a Fast Boot beállítása Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Letiltja a hálózatról történő indítást. (Alapértelmezett)
    • Enabled
      Engedélyezi a hálózatról történő indítást.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

  • Next Boot After AC Power Loss
    • Normal Boot
      Engedélyezi a normál indítást a váltakozó áram visszatérésekor. (Alapértelmezett)
    • Fast Boot
      Megőrzi a Fast Boot beállításokat a váltakozó áram visszatérésekor.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

  • Mouse Speed
    Lehetővé teszi az egérmutató mozgási sebességének beállítását. (Alapértelmezett: 1 X)
  • CSM Support
    Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module - Kompatibilitási Támogatási Modul) a régi PC indítási folyamat támogatásához.
    • Disabled
      Letiltja az UEFI CSM-et, és csak az UEFI BIOS indítási folyamatot támogatja.
    • Enabled
      Engedélyezi az UEFI CSM-et. (Alapértelmezett)
  • LAN PXE Boot Option ROM
    Lehetővé teszi annak kiválasztását, hogy engedélyezze-e a régi opciós ROM-ot a LAN vezérlőhöz. (Alapértelmezett: Disabled) Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled.
  • Storage Boot Option Control
    Lehetővé teszi annak kiválasztását, hogy engedélyezze-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz vezérlőhöz.
    • Do not launch
      Letiltja az opciós ROM-ot.
    • UEFI
      Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
    • Legacy
      Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled.

  • Other PCI devices
    Lehetővé teszi annak kiválasztását, hogy engedélyezze-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI eszközvezérlőhöz.
    • Do not launch
      Letiltja az opciós ROM-ot.
    • UEFI
      Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
    • Legacy
      Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled.

  • Administrator Password
    Lehetővé teszi rendszergazdai jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszergazdai jelszót (vagy felhasználói jelszót) a rendszer indításakor és a BIOS Setup belépésekor kell megadnia. A felhasználói jelszóval ellentétben a rendszergazdai jelszó lehetővé teszi az összes BIOS beállítás módosítását.
  • User Password
    Lehetővé teszi felhasználói jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszergazdai jelszót (vagy felhasználói jelszót) a rendszer indításakor és a BIOS Setup belépésekor kell megadnia. A felhasználói jelszó azonban csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem az összeset.
    A jelszó törléséhez nyomja meg az <Enter> gombot a jelszó elemnél, és amikor a rendszer kéri a jelszót, először adja meg a helyeset. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> gombot anélkül, hogy jelszót adna meg. Nyomja meg újra az <Enter> gombot, amikor a rendszer a megerősítést kéri.
    MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.

Perifériák

Perifériák beállításai

  • Initial Display Output
    Megadja a monitor kijelzőjének első indítását a telepített PCI Express grafikus kártyáról vagy az integrált grafikus vezérlőről.
    • IGFX
      Az integrált grafikus vezérlőt állítja be elsődleges kijelzőnek.
    • PCIe 1 Slot
      A grafikus kártyát állítja be a PCIEX16 foglalaton elsődleges kijelzőként. (Alapértelmezett)
  • OnBoard LAN Controller
    Engedélyezi vagy letiltja az integrált LAN funkciót. (Alapértelmezett: Engedélyezve)
    Ha harmadik féltől származó bővítőkártyát szeretne telepíteni az integrált LAN helyett, állítsa ezt az elemet a Disabled (Tiltva) értékre.
  • Above 4G Decoding
    Engedélyezi vagy letiltja a 64 bites eszközök dekódolását a 4 GB feletti címtartományban (csak akkor, ha a rendszer támogatja a 64 bites PCI dekódolást). Állítsa Enabled (Engedélyezve) értékre, ha egynél több fejlett grafikus kártya van telepítve, és illesztőprogramjaik nem indíthatók el az operációs rendszerbe való belépéskor (a korlátozott 4 GB-os memóriacímtartomány miatt). (Alapértelmezett: Disabled (Tiltva))
  • RGB Fusion (Onboard LED)
    Engedélyezi vagy letiltja az integrált audio LED-et. (Alapértelmezett: Be)
  • Intel Platform Trust Technology (PTT)
    Engedélyezi vagy letiltja az Intel® PTT technológiát. (Alapértelmezett: Disabled (Tiltva))
  • Software Guard Extensions (SGX)
    Engedélyezi vagy letiltja az Intel® Software Guard Extensions technológiát. Ez a funkció lehetővé teszi a legális szoftverek számára, hogy biztonságos környezetben működjenek, és megvédi a szoftvert a rosszindulatú szoftverek támadásaitól. A Software Controlled (Szoftver által vezérelt) opció lehetővé teszi a funkció engedélyezését vagy letiltását egy Intel által biztosított alkalmazással. (Alapértelmezett: Software Controlled (Szoftver által vezérelt))
  • OffBoard SATA Controller Configuration
    Megjeleníti az M.2 PCIe SSD-vel kapcsolatos információkat, ha telepítve van.
  • Trusted Computing
    Engedélyezi vagy letiltja a Trusted Platform Module-t (TPM).
  • Super IO Configuration
    • Serial Port
      Engedélyezi vagy letiltja az integrált soros portot. (Alapértelmezett: Engedélyezve)
  • Intel(R) Bios Guard Technology
    Engedélyezi vagy letiltja az Intel® BIOS Guard funkcióját, amely megvédi a BIOS-t a rosszindulatú támadásoktól.
  • USB Configuration
    • Legacy USB Support
      Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS rendszerben. (Alapértelmezett: Engedélyezve)
    • XHCI Hand-off
      Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az XHCI Hand-offot. (Alapértelmezett: Disabled (Tiltva))
    • USB Mass Storage Driver Support
      Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Engedélyezve)
    • Port 60/64 Emulation
      Engedélyezi vagy letiltja az I/O portok 64h és 60h emulációját. Ezt engedélyezni kell az USB billentyűzetek/egerek teljes körű örökölt támogatásához MS-DOS rendszerben vagy olyan operációs rendszerben, amely natív módon nem támogatja az USB eszközöket. (Alapértelmezett: Engedélyezve)
    • Mass Storage Devices
      Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha USB tárolóeszköz van telepítve.
  • Network Stack Configuration
    • Network Stack
      Letiltja vagy engedélyezi a hálózatról történő indítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítését a Windows Deployment Services kiszolgálóról. (Alapértelmezett: Disabled (Tiltva))
    • Ipv4 PXE Support
      Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
    • Ipv4 HTTP Support
      Engedélyezi vagy letiltja a HTTP boot támogatást az IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
    • Ipv6 PXE Support
      Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
    • Ipv6 HTTP Support
      Engedélyezi vagy letiltja a HTTP boot támogatást az IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
    • PXE boot wait time
      Lehetővé teszi, hogy beállítsa, mennyi ideig várjon, mielőtt megnyomhatja az <Esc> billentyűt a PXE boot megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 0)
    • Media detect count
      Lehetővé teszi, hogy beállítsa, hányszor ellenőrizze a média jelenlétét. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 1)
  • NVMe Configuration
    Megjeleníti az M.2 NVME PCIe SSD-vel kapcsolatos információkat, ha telepítve van.
  • SATA And RST Configuration
    • SATA Controller(s)
      Engedélyezi vagy letiltja az integrált SATA vezérlőket. (Alapértelmezett: Engedélyezve)
    • SATA Mode Selection
      Megadja az integrált SATA vezérlők működési módját.
      • Intel RST With Intel Optane System Acceleration
        Engedélyezi az Intel® Optane™ technológia támogatását a SATA vezérlőkhöz.
      • AHCI
        Az SATA vezérlőket AHCI módba konfigurálja. Az Advanced Host Controller Interface (AHCI) egy olyan interfész specifikáció, amely lehetővé teszi a tárolóillesztő számára a fejlett Serial ATA funkciók engedélyezését, mint például a Native Command Queuing és a hot plug. (Alapértelmezett)
    • Aggressive LPM Support
      Engedélyezi vagy letiltja az energiatakarékossági funkciót, az ALPM-et (Aggressive Link Power Management), a Chipset SATA vezérlőkhöz. (Alapértelmezett: Engedélyezve)
    • Port 0/1/2/3
      Engedélyezi vagy letiltja az egyes SATA portokat. (Alapértelmezett: Engedélyezve)
    • Hot plug
      Engedélyezi vagy letiltja a hot plug képességet az egyes SATA portokhoz. (Alapértelmezett: Disabled (Tiltva))
    • Configured as eSATA
      Engedélyezi vagy letiltja a külső SATA eszközök támogatását.
  • Realtek PCIe GBE Family Controller
    Ez az almenü információkat nyújt a LAN konfigurációról és a kapcsolódó konfigurációs beállításokról.

Chipset

Chipset beállításai

  • VT-d (Note)
    Engedélyezi vagy letiltja az Intel® Virtualization Technology for Directed I/O-t. (Alapértelmezett: Engedélyezve)
  • Internal Graphics
    Engedélyezi vagy letiltja az integrált grafikus funkciót. (Alapértelmezett: Auto)
  • DVMT Pre-Allocated
    Lehetővé teszi az integrált grafikus memória méretének beállítását. Lehetőségek: 32M~1024M. (Alapértelmezett: 64M)
  • DVMT Total Gfx Mem
    Lehetővé teszi az integrált grafikus vezérlő DVMT memóriaméretének lefoglalását. Lehetőségek: 128M, 256M, MAX. (Alapértelmezett: 256M)
  • Audio Controller
    Engedélyezi vagy letiltja az integrált audio funkciót. (Alapértelmezett: Engedélyezve)
    Ha harmadik féltől származó bővítő hangkártyát szeretne telepíteni az integrált hang helyett, állítsa ezt az elemet a Disabled (Tiltva) értékre.
  • High Precision Timer
    Engedélyezi vagy letiltja a High Precision Event Timer (HPET) időzítőt az operációs rendszerben. (Alapértelmezett: Engedélyezve)
  • IOAPIC 24-119 Entries
    Engedélyezi vagy letiltja ezt a funkciót. (Alapértelmezett: Engedélyezve)

(Note) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel® CPU-k egyedi funkcióival kapcsolatos további információkért látogasson el az Intel webhelyére.

Energiaellátás

Teljesítmény menü kép

  • Platform Power Management
    Engedélyezi vagy letiltja az Active State Power Management (ASPM) funkciót. (Alapértelmezett: Disabled (Letiltva))
  • PEG ASPM
    Lehetővé teszi az ASPM mód konfigurálását a CPU PEG buszhoz csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management beállítása Enabled (Engedélyezve). (Alapértelmezett: Enabled (Engedélyezve))
  • PCH ASPM
    Lehetővé teszi az ASPM mód konfigurálását a Chipset PCI Express buszhoz csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management beállítása Enabled (Engedélyezve). (Alapértelmezett: Enabled (Engedélyezve))
  • DMI ASPM
    Lehetővé teszi a DMI kapcsolat CPU és Chipset oldali ASPM módjának konfigurálását. Ez az elem csak akkor konfigurálható, ha a Platform Power Management beállítása Enabled (Engedélyezve). (Alapértelmezett: Enabled (Engedélyezve))
  • AC BACK
    Meghatározza a rendszer állapotát az AC tápellátás kiesése után.
    • Always Off
      Az AC tápellátás visszatérésekor a rendszer kikapcsolva marad. (Alapértelmezett)
    • Always On
      Az AC tápellátás visszatérésekor a rendszer bekapcsol.
    • Memory
      Az AC tápellátás visszatérésekor a rendszer az utolsó ismert ébrenléti állapotába tér vissza.
  • Power On By Keyboard
    Lehetővé teszi a rendszer bekapcsolását egy PS/2 billentyűzet ébresztési eseményével.
    Megjegyzés: A funkció használatához olyan ATX tápegységre van szükség, amely legalább 1A-t biztosít a +5VSB vezetéken.
    • Disabled
      Letiltja ezt a funkciót. (Alapértelmezett)
    • Any Key
      A rendszer bekapcsolásához nyomjon meg egy tetszőleges billentyűt.
    • Keyboard 98
      A rendszer bekapcsolásához nyomja meg a POWER gombot a Windows 98 billentyűzeten.
    • Password
      Állítson be egy 1~5 karakterből álló jelszót a rendszer bekapcsolásához.
  • Power On Password
    Állítsa be a jelszót, ha a Power On By Keyboard beállítása Password.
    Nyomja meg az <Enter> billentyűt ezen az elemen, és állítson be egy legfeljebb 5 karakterből álló jelszót, majd nyomja meg az <Enter> billentyűt az elfogadáshoz. A rendszer bekapcsolásához adja meg a jelszót, és nyomja meg az <Enter> billentyűt.
    Megjegyzés: A jelszó törléséhez nyomja meg az <Enter> billentyűt ezen az elemen. Amikor a rendszer kéri a jelszót, nyomja meg ismét az <Enter> billentyűt anélkül, hogy megadná a jelszót a jelszóbeállítások törléséhez.
  • Power On By Mouse
    Lehetővé teszi a rendszer bekapcsolását egy PS/2 egér ébresztési eseményével.
    Megjegyzés: A funkció használatához olyan ATX tápegységre van szükség, amely legalább 1A-t biztosít a +5VSB vezetéken.
    • Disabled
      Letiltja ezt a funkciót. (Alapértelmezett)
    • Move
      A rendszer bekapcsolásához mozgassa az egeret.
    • Double Click
      A rendszer bekapcsolásához kattintson duplán az egér bal gombjára.
  • ErP
    Meghatározza, hogy a rendszer a lehető legkevesebb energiát fogyassza-e S5 (kikapcsolt) állapotban. (Alapértelmezett: Disabled (Letiltva))
    Megjegyzés: Ha ez az elem Enabled (Engedélyezve) értékre van állítva, a következő funkciók nem lesznek elérhetők: Resume by Alarm, power on by mouse és power on by keyboard.
  • Soft-Off by PWR-BTTN
    Konfigurálja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsoló gombbal.
    • Instant-Off
      Nyomja meg a bekapcsoló gombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
    • Delay 4 Sec.
      Nyomja meg és tartsa lenyomva a bekapcsoló gombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsoló gombot kevesebb mint 4 másodpercig nyomja meg, a rendszer készenléti módba lép.
  • Resume by Alarm
    Meghatározza, hogy a rendszer bekapcsoljon-e egy kívánt időpontban. (Alapértelmezett: Disabled (Letiltva))
    Ha engedélyezve van, állítsa be a dátumot és az időt a következőképpen:
    • Wake up day: Kapcsolja be a rendszert egy adott időpontban minden nap, vagy egy adott napon egy hónapban.
    • Wake up hour/minute/second: Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.

Megjegyzés: A funkció használatakor kerülje el az operációs rendszerből történő nem megfelelő leállítást vagy az AC tápellátás eltávolítását, különben a beállítások nem biztos, hogy hatékonyak lesznek.

  • CEC 2019 Ready
    Lehetővé teszi annak kiválasztását, hogy a rendszer beállíthassa-e az energiafogyasztást, amikor kikapcsolt, tétlen vagy készenléti állapotban van, hogy megfeleljen a CEC (California Energy Commission) 2019 szabványainak. (Alapértelmezett: Disabled (Letiltva))
  • RC6 (Render Standby)
    Lehetővé teszi annak meghatározását, hogy az integrált grafikus vezérlő készenléti üzemmódba lépjen-e az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Enabled (Engedélyezve))

Mentés és kilépés

Mentés és kilépés menü kép

  • Save & Exit Setup
    Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel elmenti a változtatásokat a CMOS-ba, és kilép a BIOS Setup programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.
  • Exit Without Saving
    Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS Setup programból anélkül, hogy a BIOS Setup programban végrehajtott módosításokat elmentené a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.
  • Load Optimized Defaults
    Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget az optimális BIOS alapértelmezett beállítások betöltéséhez. A BIOS alapértelmezett beállításai segítenek a rendszer optimális állapotban történő működésében. A BIOS frissítése vagy a CMOS értékek törlése után mindig töltse be az optimalizált alapértelmezéseket.
  • Boot Override
    Lehetővé teszi egy eszköz kiválasztását az azonnali indításhoz. Nyomja meg az <Enter> billentyűt a kiválasztott eszközön, és válassza a Yes (Igen) lehetőséget a megerősítéshez. A rendszer automatikusan újraindul, és az adott eszközről indul el.
  • Save Profiles
    Ez a funkció lehetővé teszi az aktuális BIOS beállítások profilba mentését. Legfeljebb 8 profilt hozhat létre, és mentheti Setup Profile 1~ Setup Profile 8 néven. A befejezéshez nyomja meg az <Enter> billentyűt. Vagy választhatja a Select File in HDD/FDD/USB lehetőséget a profil tárolóeszközre mentéséhez.
  • Load Profiles
    Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS beállításait egy korábban létrehozott profilból anélkül, hogy újra kellene konfigurálnia a BIOS beállításait. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> billentyűt. Kiválaszthatja a Select File in HDD/FDD/USB lehetőséget a tárolóeszközről korábban létrehozott profil beviteléhez, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS beállításainak visszaállítását az utolsó, megfelelően működő beállításokra (utolsó ismert jó rekord).

Intel® Optane™ memória telepítése

Rendszerkövetelmények

  1. Intel® Optane™ memória
  2. Az Optane™ memóriának legalább 16 GB kapacitással kell rendelkeznie, és a kapacitása nem lehet nagyobb, mint a gyorsítandó merevlemezé/SSD-jé.
  3. A gyorsítandó merevlemeznek/SSD-nek SATA merevlemeznek vagy M.2 SATA SSD-nek kell lennie, és a Windows 10 64 bites (vagy újabb verziójú) rendszernek kell rá telepítve lennie. (GPT partícióra kell formázni.)
  4. Az alaplap illesztőprogram lemeze

Telepítési útmutató

A-1: Telepítés AHCI módban
Ha a SATA vezérlő AHCI módban lett konfigurálva, kövesse az alábbi lépéseket:

  1. A rendszerbe való belépés után helyezze be az alaplap illesztőprogram lemezét az optikai meghajtóba. Az Xpress Install képernyőn válassza az Intel(R) Optane(TM) Memory System Acceleration (Megjegyzés) lehetőséget a telepítéshez. A folytatáshoz kövesse a képernyőn megjelenő utasításokat. A rendszer automatikusan újraindul.
  2. A rendszerbe való újbóli belépés után a fentihez hasonló párbeszédpanel jelenik meg. Kattintson az Igen gombra a telepítés folytatásához, majd indítsa újra a rendszert.
  3. Indítsa el az Intel(R) Optane Memory alkalmazást a Start menüből. Egy üzenet, amely azt mondja, hogy az Intel® Optane™ memória le van tiltva, megjelenik a főképernyőn. Kattintson az Enable (Engedélyezés) gombra az Intel® Optane™ memória aktiválásához, és indítsa újra a rendszert.
  4. Indítsa el az Intel(R) Optane Memory alkalmazást a Start menüből, és ellenőrizze, hogy az Intel® Optane™ memória engedélyezve van-e. (A SATA vezérlő módja AHCI módról Intel RST With Intel Optane System Acceleration módra változik. NE állítsa vissza a SATA vezérlő módot AHCI-ra. Ha ezt megteszi, az megakadályozza az Intel® Optane™ memória megfelelő működését.)

A-2: Telepítés Intel RST With Intel Optane System Acceleration módban
Ha a SATA vezérlő Intel RST With Intel Optane System Acceleration módban lett konfigurálva, kövesse az alábbi lépéseket:

  1. A rendszer újraindítása után lépjen be a BIOS Setupba, és győződjön meg arról, hogy a CSM Support a BIOS menü alatt le van tiltva.
  2. Lépjen a Peripherals\SATA And RST Configuration menüpontra, és győződjön meg arról, hogy a Use RST Legacy OROM le van tiltva. Ha engedélyezni szeretné az M2M_32G csatlakozóba telepített Optane™ memóriát, állítsa a PCIe Storage Dev on Port 21 beállítást RST Controlled értékre.
  3. Lépjen be az operációs rendszerbe, indítsa el az Intel® Rapid Storage Technology segédprogramot a Start menüből, majd engedélyezze az Intel® Optane™ memóriát az Intel® Optane™ Memory képernyőn.
  4. A telepítés folytatásához kövesse a képernyőn megjelenő utasításokat, majd a befejezés után indítsa újra a rendszert.

információ

  • Az Optane™ memória nem használható M.2 PCIe SSD gyorsítására.
  • Ne távolítsa el hirtelen az Optane™ memóriát. Ha ezt megteszi, az operációs rendszer helytelen működését okozhatja.
  • Ha meg szeretné változtatni/eltávolítani az Optane™ memóriát, először le kell tiltania az Intel® Rapid Storage Technology vagy az Intel(R) Optane™ Memory alkalmazással.
  • Az Optane™ memória engedélyezése után a kapcsolódó BIOS beállítások a BIOS frissítése után is megmaradnak.

(Megjegyzés) Ha a rendszeren már telepítve van az Intel® Rapid Storage Technology segédprogram, akkor először el kell távolítania, mielőtt telepítené az Intel(R) Optane(TM) Memory System Acceleration alkalmazást.

Illesztőprogramok telepítése

információ

  • Az illesztőprogramok telepítése előtt először telepítse az operációs rendszert.
  • Az operációs rendszer telepítése után helyezze be az alaplap illesztőprogram lemezét az optikai meghajtóba. Kattintson a képernyő jobb felső sarkában található "Érintse meg, hogy kiválassza, mi történjen ezzel a lemezzel" üzenetre, és válassza a "Futtatás Run.exe" lehetőséget. (Vagy lépjen a Sajátgépre, kattintson duplán az optikai meghajtóra, és futtassa a Run.exe programot.)

Az "Xpress Install" automatikusan átvizsgálja a rendszert, majd felsorolja az összes javasolt illesztőprogramot. Rákattinthat az Xpress Install gombra, és az "Xpress Install" telepíti az összes kiválasztott illesztőprogramot. Vagy kattintson a nyílra ikonra az egyes illesztőprogramok külön-külön történő telepítéséhez.

További szoftverinformációkért látogasson el a GIGABYTE weboldalára.

További hibaelhárítási információkért látogasson el a GIGABYTE weboldalára.

További termékadatokért látogasson el a GIGABYTE weboldalára.

http://www.gigabyte.com

Hivatkozások

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Gigabyte B360M H kézikönyv letöltése

Elérhető nyelvek

Kapcsolódó kézikönyvek: Gigabyte B360M H

Tartalomjegyzék
