Gigabyte B360M H kasutusjuhend
Sisu
Emaplaadi versiooni tuvastamine
Emaplaadi versiooni number näeb välja selline: "REV: X.X.". Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige oma emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.
Näide:

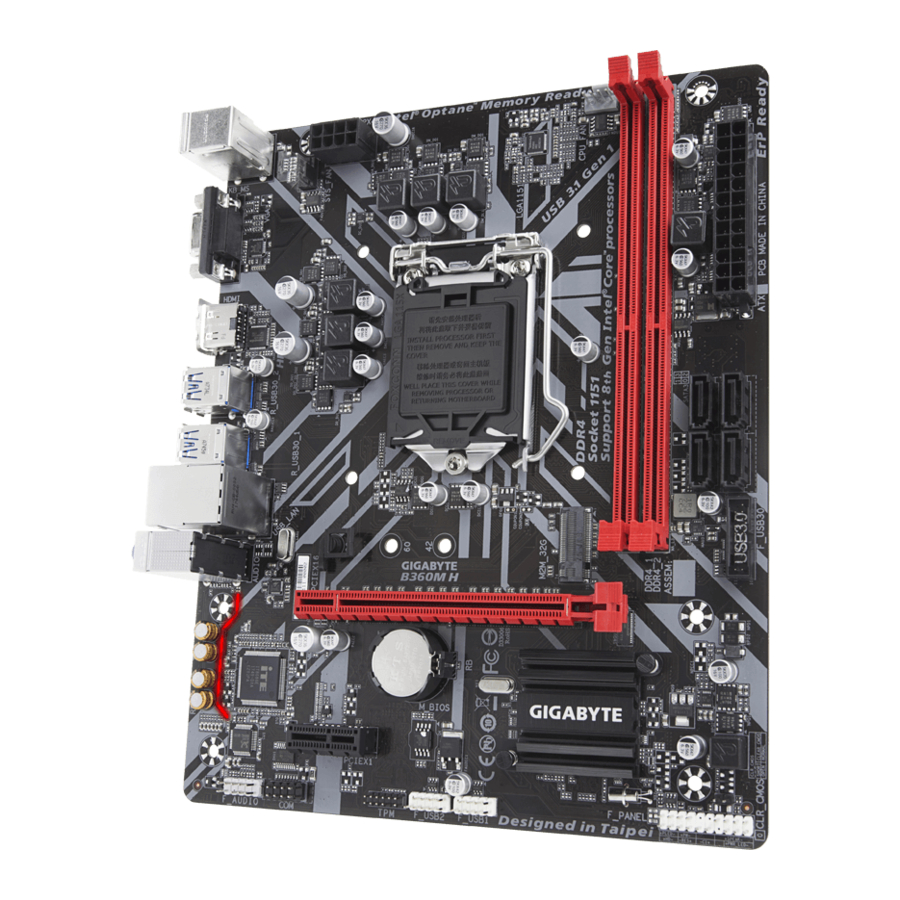

Emaplaadi B360M H paigutus
Karbi sisu
- Emaplaat B360M H
- Kaks SATA-kaablit
- Emaplaadi draiveri ketas
- I/O varjestus
- Kasutusjuhend
* Ülaltoodud karbi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad teie poolt saadud tootepaketist. Karbi sisu võidakse ette teatamata muuta.
Riistvara paigaldus
Paigaldamise ettevaatusabinõud
Emaplaat sisaldab arvukalt õrnu elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhend läbi ja järgige neid toiminguid:
- Enne paigaldamist veenduge, et korpus sobib emaplaadile.
- Enne paigaldamist ärge eemaldage ega lõhkuge emaplaadi S/N (seerianumber) kleebist või edasimüüja antud garantiikleebist. Neid kleebiseid on vaja garantii kinnitamiseks.
- Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvoolutoide, eemaldades toitejuhtme pistikupesast.
- Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, siis veenduge, et need on tihedalt ja kindlalt ühendatud.
- Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
- Elektrooniliste komponentide, nagu emaplaat, CPU või mälu, käsitsemisel on kõige parem kanda elektrostaatilise lahenduse (ESD) randmepaela. Kui teil ei ole ESD randmepaela, hoidke oma käed kuivana ja puudutage kõigepealt metalleset, et staatilist elektrit eemaldada.
- Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisse varjestuskonteinerisse.
- Enne toitekaabli ühendamist või lahtiühendamist emaplaadist veenduge, et toiteallikas on välja lülitatud.
- Enne toite sisselülitamist veenduge, et toiteallika pinge on seadistatud vastavalt kohalikule pingestandardile.
- Enne toote kasutamist kontrollige, kas kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
- Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
- Veenduge, et emaplaadil või arvutikorpuses ei ole järelejäänud kruve või metallkomponente.
- Ärge asetage arvutisüsteemi ebatasasele pinnale.
- Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
- Arvuti toite sisselülitamine paigaldamise ajal võib põhjustada süsteemikomponentide kahjustusi ja kasutaja füüsilist kahju.
- Kui te ei ole mõnes paigaldusetapis kindel või teil on tootega seoses probleem, konsulteerige sertifitseeritud arvutitehnikuga.
- Kui kasutate adapterit, pikendusjuhet või toitejaoturit, konsulteerige kindlasti selle paigaldus- ja/või maandusjuhistega.
Toote spetsifikatsioonid
| CPU |
|
| Kiibistik |
|
| Mälu |
|
| Integreeritud graafika |
|
| Heli |
|
| LAN |
|
| Laienduspesad |
|
| Salvestusliides |
|
| USB |
|
| Sisemised pistikud |
|
| Tagapaneeli pistikud |
|
| I/O kontroller |
|
| Riistvara monitor |
|
| BIOS |
|
| Unikaalsed funktsioonid |
|
| Komplektis olev tarkvara |
|
| Operatsioonisüsteem |
|
| Kujutegur |
|
* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma ette teatamata.
CPU, mälumoodulite, SSD-de ja M.2 seadmete tugiloendeid leiate GIGABYTE'i veebisaidilt.
Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi lehte Support\Utility List.
CPU paigaldamine
Enne CPU paigaldamist lugege läbi järgmised juhised:
- Veenduge, et emaplaat toetab CPU-d.
(Uusima CPU toe loendi leiate GIGABYTE'i veebisaidilt.) - Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
- Leidke CPU esimene pin. CPU-d ei saa sisestada, kui see on valesti orienteeritud. (Või võite leida CPU mõlemal küljel olevad sisselõiked ja CPU pesa joondusvõtmed.)
- Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
- Ärge lülitage arvutit sisse, kui CPU jahutit pole installitud, vastasel juhul võib CPU ülekuumenemine ja kahjustumine tekkida.
- Seadke CPU hosti sagedus vastavalt CPU spetsifikatsioonidele. Ei ole soovitatav, et süsteemibussi sagedus oleks seatud üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardsete spetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.
CPU paigaldamine
Leidke emaplaadi CPU pesa joondusvõtmed ja CPU sisselõiked.
Ärge eemaldage CPU pesa katet enne CPU sisestamist. See võib koormusplaadilt automaatselt maha tulla, kui te pärast CPU sisestamist hooba uuesti kinnitate.
Mälu paigaldamine
Enne mälu paigaldamist lugege läbi järgmised juhised:
- Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, kaubamärgi, kiiruse ja kiipidega mälu.
(Minge GIGABYTE'i veebisaidile, et saada teavet uusimate toetatud mälukiiruste ja mälumoodulite kohta.) - Enne arvutisse mälu paigaldamist lülitage arvuti alati välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
- Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.
Kahe kanaliga mälu konfiguratsioon
See emaplaat pakub kahte mälupesa ja toetab kahe kanaliga tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahe kanaliga mälurežiimi lubamine kahekordistab algse mälu ribalaiuse.
Riistvara paigaldamise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.
Kaks DDR4 mälupesa on jagatud kaheks kanaliks ja igal kanalil on üks mälupesa järgmiselt:
- Kanal A: DDR4_1
- Kanal B: DDR4_2
CPU piirangute tõttu lugege enne mälu paigaldamist kahe kanaliga režiimis järgmisi juhiseid.
- Kahe kanaliga režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
- Kahe kanaliga režiimi lubamisel kahe mälumooduliga on soovitatav kasutada sama mahutavusega, kaubamärgi, kiiruse ja kiipidega mälu.
Laienduskaardi paigaldamine
Enne laienduskaardi paigaldamist lugege läbi järgmised juhised:
- Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud kasutusjuhend.
- Enne laienduskaardi paigaldamist lülitage arvuti alati välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
Tagapaneeli pistikud
- PS/2 klaviatuuri ja PS/2 hiire port
Kasutage ülemist porti (roheline), et ühendada PS/2 hiir, ja alumist porti (lilla), et ühendada PS/2 klaviatuur. - D-Sub port
D-Sub port toetab 15-kontaktilist D-Sub pistikut ja maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab D-Sub ühendust. - HDMI port
![]()
HDMI port toetab HDCP 2.2 ning Dolby TrueHD ja DTS HD Master Audio formaate. See toetab ka kuni 192 KHz/16-bitist 8-kanalilist LPCM heliväljundit. Saate seda porti kasutada oma HDMI-d toetava monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@30 Hz, kuid tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist.
![teave]()
Pärast HDMI seadme paigaldamist veenduge, et olete määranud vaikeheli taasesitusseadmeks HDMI. (Üksuse nimi võib olenevalt teie operatsioonisüsteemist erineda.) - USB 3.1 Gen 1 port
USB 3.1 Gen 1 port toetab USB 3.1 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB seadmete jaoks. - RJ-45 LAN port
Gigabit Ethernet LAN port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusel. Järgnev kirjeldab LAN pordi LED-ide olekuid.
![]()
Ühenduse/kiiruse LED:
Olek Kirjeldus Oranž 1 Gbps andmeedastuskiirus Roheline 100 Mbps andmeedastuskiirus Väljas 10 Mbps andmeedastuskiirus Aktiivsuse LED:
Olek Kirjeldus Vilkuv Andmete edastamine või vastuvõtmine toimub Väljas Andmete edastamine või vastuvõtmine ei toimu - USB 2.0/1.1 port
USB port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB seadmete jaoks. - Line In/Tagumise kõlari väljund (sinine)
Liinisisendi pesa. Kasutage seda helipesa liinisisendseadmete jaoks, nagu optiline seade, Walkman jne. - Line Out/Eesmise kõlari väljund (roheline)
Liiniväljundi pesa. Parema helikvaliteedi saavutamiseks on soovitatav ühendada oma kõrvaklapid/kõlarid selle pesaga (tegelikud efektid võivad varieeruda sõltuvalt kasutatavast seadmest). - Mic In/Keskmise/Subwoofri kõlari väljund (roosa)
Mikrofoni sisendpesa.
Helipesa konfiguratsioonid:
| Pesa | Kõrvaklapid/2-kanaliline | 4-kanaliline | 6-kanaliline | 8-kanaliline | |
 | Line In/Tagumise kõlari väljund | ✓ | ✓ | ✓ | |
 | Line Out/Eesmise kõlari väljund | ✓ | ✓ | ✓ | ✓ |
 | Mic In/Keskmise/Subwoofri kõlari väljund | ✓ | ✓ | ||
| Esipaneeli Line Out/Külgmise kõlari väljund | ✓ | ||||
7.1-kanalilise heli konfigureerimiseks peate kasutama HD esipaneeli helimoodulit ja lubama helidraiveri kaudu mitmekanalilise heli funktsiooni.
- Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage kõigepealt kaabel oma seadmest ja seejärel emaplaadilt.
- Kaabli eemaldamisel tõmmake see pistikust otse välja. Ärge kõigutage seda küljelt küljele, et vältida kaabli pistikus elektrilist lühist.
Helitarkvara konfigureerimise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.
Sisemised ühendused
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- M2M_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB1/F_USB2
- TPM
- COM
- BAT
- CLR_CMOS
Enne välisseadmete ühendamist lugege järgmisi juhiseid:
- Esmalt veenduge, et teie seadmed ühilduvad ühendustega, millega soovite ühendada.
- Enne seadmete paigaldamist lülitage kindlasti välja nii seadmed kui ka arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
- Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikuga ühendatud.
1/2. ATX_12V_2X4/ATX (2x4 12V toitepistik ja 2x12 peatoitepistik)
Toitepistiku abil suudab toiteplokk tagada piisavalt stabiilset toidet kõigile emaplaadi komponentidele. Enne toitepistiku ühendamist veenduge, et toiteplokk on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toitepistiku disain on lollikindel. Ühendage toitekaabel toitepistikuga õiges asendis.
12 V toitepistik varustab peamiselt toidet protsessorile. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.
Laiendusnõuete täitmiseks on soovitatav kasutada toiteplokki, mis peab vastu suurele energiatarbimisele (500 W või rohkem). Kui kasutatakse toiteplokki, mis ei taga vajalikku toidet, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.
| Pini nr. | Definitsioon |
| 1 | GND (ainult 2x4-pin 12 V jaoks) |
| 2 | GND (ainult 2x4-pin 12 V jaoks) |
| 3 | GND |
| 4 | GND |
| 5 | +12V (ainult 2x4-pin 12 V jaoks) |
| 6 | +12V (ainult 2x4-pin 12 V jaoks) |
| 7 | +12V |
| 8 | +12V |
| Pini nr. | Definitsioon |
| 1 | 3.3V |
| 2 | 3.3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (ooterežiimi +5V) |
| 10 | +12V |
| 11 | +12V (ainult 2x12-pin ATX jaoks) |
| 12 | 3.3V (ainult 2x12-pin ATX jaoks) |
| 13 | 3.3V |
| 14 | -12V |
| 15 | GND |
| 16 | PS_ON (pehme sisse/välja) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (ainult 2x12-pin ATX jaoks) |
| 24 | GND (ainult 2x12-pin ATX jaoks) |
3/4. CPU_FAN/SYS_FAN (ventilaatori pesad)
Kõik selle emaplaadi ventilaatoripesad on 4-pinised. Enamikul ventilaatoripesadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges asendis (must pistikujuhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator.
| Pini nr. | Definitsioon |
| 1 | GND |
| 2 | Pinge kiiruse juhtimine |
| 3 | Taju |
| 4 | PWM kiiruse juhtimine |
- Ühendage ventilaatori kaablid kindlasti ventilaatoripesadega, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
- Need ventilaatoripesad ei ole konfiguratsiooni džemprite plokid. Ärge asetage pesadele džemprikatet.
- SATA3 0/1/2/3 (SATA 6Gb/s pistikud)
SATA pistikud vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA 1.5Gb/s standardiga. Iga SATA pistik toetab ühte SATA seadet.
![]()
Pini nr. Definitsioon 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND ![teave]()
SATA portide jaoks kiirühenduse lubamiseks vaadake peatükki "BIOS Setup" (BIOS-i seadistus), "Peripherals\SATA And RST Configuration" (Perifeeria\SATA ja RST konfiguratsioon), et saada rohkem teavet. - M2M_32G (M.2 pesa 3 pistik)
M.2 pistikud toetavad M.2 SATA SSD-sid või M.2 PCIe SSD-sid.
![]()
M.2 SSD õigeks paigaldamiseks M.2 pistikusse järgige allolevaid samme.- Leidke paigaldatava M.2 SSD jaoks sobiv kinnitusava ja paigaldage esmalt kinnitusklamber.
- Libistage M.2 SSD nurga all pistikusse.
- Vajutage M.2 SSD alla ja kinnitage see, vajutades klambri tihvti kinnitusavasse.
Valige kinnitusklambri jaoks sobiv ava vastavalt paigaldatava M.2 SSD pikkusele.
- F_PANEL (esipaneeli ühenduspesa)
Ühendage toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja süsteemi oleku indikaator šassii küljest selle ühenduspesaga vastavalt alltoodud pin-määratlustele. Pöörake tähelepanu positiivsetele ja negatiivsetele kontaktidele enne kaablite ühendamist.
![]()
- PLED/PWR_LED (toite LED):
Ühendatakse šassii esipaneelil oleva toite oleku indikaatoriga. LED põleb, kui süsteem töötab. LED on väljas, kui süsteem on S3/S4 puhkeolekus või välja lülitatud (S5).Süsteemi olek LED S0 Sees S3/S4/S5 Väljas - PW (toitelüliti):
Ühendatakse toitelülitiga šassii esipaneelil. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateabe saamiseks vt peatükki "BIOS-i seadistus", "Toide"). - SPEAK (kõlar):
Ühendatakse kõlariga šassii esipaneelil. Süsteem teatab süsteemi käivitamise olekust piiksukoodiga. Kui süsteemi käivitamisel probleeme ei tuvastata, kostab üks lühike piiks. - HD (kõvaketta aktiivsuse LED):
Ühendatakse kõvaketta aktiivsuse LED-iga šassii esipaneelil. LED põleb, kui kõvaketas loeb või kirjutab andmeid. - RES (lähtestuslüliti):
Ühendatakse lähtestuslülitiga šassii esipaneelil. Vajutage lähtestuslülitit, et arvuti taaskäivitada, kui arvuti hangub ja ei suuda tavalist taaskäivitust teostada. - CI (šassii sissetungi ühenduspesa):
Ühendatakse šassii sissetungi lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassiid šassii sissetungi lüliti/anduriga. - NC: puudub ühendus.
![teave]()
Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta aktiivsuse LED-ist, kõlarist jne. Kui ühendate šassii esipaneeli mooduli selle ühenduspesaga, veenduge, et juhtmete ja kontaktide määrangud on õigesti sobitatud.
- PLED/PWR_LED (toite LED):
- F_AUDIO (esipaneeli helipesa)
Esipaneeli helipesa toetab kõrglahutusega heli (HD). Saate ühendada šassii esipaneeli helimooduli selle pesaga. Veenduge, et mooduli pistiku juhtmete määrangud vastavad emaplaadi pesa kontaktide määrangutele. Mooduli pistiku ja emaplaadi pesa vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.
![]()
Kontakt nr Määratlus 1 MIC2_L 2 GND _ U 3 MIC2_R _ 4 NC B 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Kontakt puudub 9 LINE2_L 10 Sense ![teave]()
Mõned šassiid pakuvad esipaneeli helimoodulit, millel on iga juhtme jaoks eraldi pistikud ühe pistiku asemel. Teavet erinevate juhtmete määrangutega esipaneeli helimooduli ühendamise kohta saate šassii tootjalt. - F_USB30 (USB 3.1 Gen 1 pesa)
Pesa vastab USB 3.1 Gen 1 ja USB 2.0 spetsifikatsioonile ning suudab pakkuda kahte USB-porti. Kahe USB 3.1 Gen 1 porti pakkuva valikulise 3,5-tollise esipaneeli ostmiseks võtke ühendust kohaliku edasimüüjaga.
![]()
Kontakt nr Määratlus 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2- 19 VBUS 20 Kontakt puudub - F_USB1/F_USB2 (USB 2.0/1.1 pesad)
Pesad vastavad USB 2.0/1.1 spetsifikatsioonile. Iga USB-pesa suudab pakkuda kahte USB-porti valikulise USB-kronsteini kaudu. Valikulise USB-kronsteini ostmiseks võtke ühendust kohaliku edasimüüjaga.
![]()
Kontakt nr Määratlus 1 Toide (5 V) 2 Toide (5 V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Kontakt puudub 10 NC ![hoiatus]()
- Ärge ühendage IEEE 1394 kronsteini (2x5 kontaktiga) kaablit USB 2.0/1.1 pesaga.
- Enne USB-kronsteini paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-kronsteini kahjustamist.
- TPM (Trusted Platform Module pesa)
Saate ühendada TPM (Trusted Platform Module) selle pesaga.
![]()
Kontakt nr Määratlus 1 LAD0 2 VCC3 3 LAD1 4 Kontakt puudub 5 LAD2 6 LCLK 7 LAD3 8 GND 9 LFRAME 10 NC 11 SERIRQ 12 LRESET - COM (järjestikpordi pesa)
COM-pesa suudab pakkuda ühte järjestikporti valikulise COM-pordi kaabli kaudu. Valikulise COM-pordi kaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.
![]()
Kontakt nr Määratlus 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Kontakt puudub - BAT (aku)
Aku annab toidet, et säilitada väärtused (nt BIOS-i konfiguratsioonid, kuupäev ja kellaaeg) CMOS-is, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele, vastasel juhul ei pruugi CMOS-i väärtused olla täpsed või võivad kaduda.
![]()
CMOS-i väärtuste tühjendamiseks võite aku eemaldada:- Lülitage arvuti välja ja eemaldage toitejuhe.
- Eemaldage aku õrnalt akupesast ja oodake üks minut. (Või kasutage metalleset, näiteks kruvikeerajat, et puudutada akupesa positiivset ja negatiivset klemmi, tehes need 5 sekundiks lühiseks.)
- Vahetage aku välja.
- Ühendage toitejuhe ja taaskäivitage arvuti.
![hoiatus]()
- Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
- Vahetage aku samaväärse vastu. Kui aku asendatakse vale mudeliga, võib teie seadmeid kahjustada.
- Kui te ei saa akut ise vahetada või aku mudelis kindel olla, võtke ühendust ostukoha või kohaliku edasimüüjaga.
- Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni (positiivne külg peaks olema ülespoole).
- Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.
- CLR_CMOS (Clear CMOS Jumper)
Kasutage seda džemprit BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks. CMOS-i väärtuste tühjendamiseks puudutage metallesemega, näiteks kruvikeerajaga, mõne sekundi jooksul kahte tihvti.
![]()
Open (Avatud): Tavaline
![]()
Short (Lühis): Tühjenda CMOS-i väärtused
![hoiatus]()
- Enne CMOS-i väärtuste tühjendamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
- Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehaseseaded (valige Load Optimized Defaults (Laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i sätted käsitsi (BIOS-i konfiguratsioonide kohta vaadake peatükki "BIOS Setup").
BIOS-i seadistus
BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil olevasse CMOS-i. Selle peamised funktsioonid on süsteemi käivitamisel Power-On Self-Test (POST) läbiviimine, süsteemiparameetrite salvestamine ja operatsioonisüsteemi laadimine jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhilisi konfiguratsiooniseadeid või aktiveerida teatud süsteemi funktsioone.
Kui toide on välja lülitatud, annab emaplaadil olev aku CMOS-ile vajaliku toite, et hoida konfiguratsiooniväärtused CMOS-is.
BIOS-i seadistusprogrammi pääsemiseks vajutage toite sisselülitamisel POST-i ajal klahvi <Delete>. BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või @BIOS utiliiti.
- Q-Flash võimaldab kasutajal kiiresti ja lihtsalt uuendada või varundada BIOS-i ilma operatsioonisüsteemi sisenemata.
- @BIOS on Windowsi-põhine utiliit, mis otsib ja laadib alla Internetist BIOS-i uusima versiooni ja uuendab BIOS-i.
- Kuna BIOS-i vilkumine on potentsiaalselt riskantne, on soovitatav BIOS-i mitte vilkuda, kui teil ei esine praeguse BIOS-i versiooni kasutamisel probleeme. BIOS-i vilkumiseks tehke seda ettevaatusega. Ebapiisav BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
- On soovitatav mitte muuta vaikeväärtusi (kui teil pole vaja seda teha), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, proovige tühjendada CMOS-i väärtused ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Laadi optimeeritud vaikeväärtused" või aku/CMOS-i džemperi tutvustusi, et teada saada, kuidas CMOS-i väärtusi tühjendada.)
Käivituskuva
Arvuti käivitamisel kuvatakse järgmine käivituslogo.
(Näidis-BIOS-i versioon: F1c)
On olemas kaks erinevat BIOS-i režiimi, nagu allpool näidatud, ja kahe režiimi vahel vahetamiseks saate kasutada klahvi <F2>. Klassikaline seadistusrežiim pakub üksikasjalikke BIOS-i seadeid. Saate kasutada klaviatuuril nooleklahve, et liikuda üksuste vahel, ja vajutada alammenüüsse sisenemiseks või selle kinnitamiseks klahvi <Enter>. Või saate hiirega valida soovitud üksuse. Lihtne režiim võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha optimaalse jõudluse saavutamiseks muudatusi. Lihtsas režiimis saate hiirega konfiguratsioonielementide vahel liikuda.
- Kui süsteem pole tavaliselt stabiilne, valige süsteemi vaikeväärtuste seadmiseks üksus Load Optimized Defaults (laadi optimeeritud vaikeväärtused).
- Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.
Peamenüü
Klassikalised seadistuse funktsiooniklahvid
| <←><→> | Liigutage valikuriba, et valida seadistusmenüü |
| <↑><↓> | Liigutage valikuriba, et valida menüüs konfiguratsioonielement |
| <Enter> | Käivitage käsk või sisenege menüüsse |
| < + >/<Page Up> | Suurendage numbrilist väärtust või tehke muudatusi |
| < - >/<Page Down> | Vähendage numbrilist väärtust või tehke muudatusi |
| <F1> | Kuva funktsiooniklahvide kirjeldused |
| <F2> | Lülitu lihtsale režiimile |
| <F5> | Taasta praeguste alammenüüde eelmised BIOS-i seaded |
| <F7> | Laadi praeguste alammenüüde optimeeritud BIOS-i vaikeväärtused |
| <F8> | Pääse juurde Q-Flash utiliidile |
| <F9> | Kuva süsteemiteave |
| <F10> | Salvesta kõik muudatused ja välju BIOS-i seadistusprogrammist |
| <F12> | Jäädvustage praegune ekraan pildina ja salvestage see oma USB-draivi |
| <Esc> | Peamenüü: Välju BIOS-i seadistusprogrammist Alammenüüd: Välju praegusest alammenüüst |
M.I.T.
Kas süsteem töötab stabiilselt teie tehtud kiirenduse/ülepinge sätetega, sõltub teie süsteemi üldisest konfiguratsioonist. Vale kiirenduse/ülepinge tegemine võib kahjustada CPU-d, kiibistikku või mälu ning vähendada nende komponentide kasutusiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil mitte muuta vaikesätteid, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Sätete ebaõige muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)
- Advanced Frequency Settings (täpsemad sageduse sätted)
- Host Clock Value (hostkella väärtus)
Kuvab hostkella hetkel töötava sageduse. - Graphics Slice Ratio (graafika viilu suhe)(Märkus)
Võimaldab teil määrata graafika viilu suhte. - Graphics UnSlice Ratio (graafika viilu eraldamise suhe)(Märkus)
Võimaldab teil määrata graafika viilu eraldamise suhte. - CPU Clock Ratio (CPU kella suhe)
Võimaldab teil muuta paigaldatud CPU kella suhet. Reguleeritav vahemik sõltub paigaldatud CPU-st. - CPU Frequency (CPU sagedus)
Kuvab CPU hetkel töötava sageduse. - FCLK Frequency for Early Power On (FCLK sagedus varajaseks sisselülitamiseks)
Võimaldab teil määrata FCLK sageduse. Valikud on: Normal(800Mhz) (tavaline (800 MHz)), 1GHz, 400MHz. (Vaikimisi: 1GHz)
- Host Clock Value (hostkella väärtus)
- Advanced CPU Core Settings (CPU tuuma täpsemad sätted)
- CPU Clock Ratio, CPU Frequency, FCLK Frequency for Early Power On
Ülaltoodud sätted on sünkroonsed samade üksustega menüüs Advanced Frequency Settings (täpsemad sageduse sätted). - AVX Offset (AVX nihe)(Märkus)
AVX nihe on AVX suhte negatiivne nihe. - Uncore Ratio (tuumaväline suhe)
Võimaldab teil määrata CPU tuumavälise suhte. Reguleeritav vahemik sõltub kasutatavast CPU-st. - Uncore Frequency (tuumaväline sagedus)
Kuvab CPU hetkel töötava tuumavälise sageduse. - CPU Flex Ratio Override (CPU paindliku suhte alistamine)
Lubab või keelab CPU paindliku suhte. Maksimaalne CPU kella suhe põhineb väärtusel CPU Flex Ratio Settings (CPU paindliku suhte sätted), kui CPU Clock Ratio (CPU kella suhe) on seatud väärtusele Auto (automaatne). (Vaikimisi: keelatud) - CPU Flex Ratio Settings (CPU paindliku suhte sätted)
Võimaldab teil määrata CPU paindliku suhte. Reguleeritav vahemik võib CPU-st olenevalt varieeruda. - Intel(R) Turbo Boost Technology (Märkus)
Võimaldab teil määrata, kas lubada Intel® CPU Turbo Boost tehnoloogia. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - Turbo Ratio (turbo suhe) (Märkus)
Võimaldab teil määrata CPU turbo suhteid erineva arvu aktiivsete tuumade jaoks. Auto (automaatne) määrab CPU turbo suhteid vastavalt CPU spetsifikatsioonidele. (Vaikimisi: Auto) - Power Limit TDP (Watts)/Power Limit Time (võimsuse piirang TDP (vatti)/võimsuse piirangu aeg)
Võimaldab teil määrata CPU Turbo režiimi võimsuse piirangut ja kui kaua kulub sellel määratud võimsuse piirangul töötamiseks. Kui määratud väärtus ületatakse, vähendab CPU võimsuse vähendamiseks automaatselt tuuma sagedust. Auto (automaatne) määrab võimsuse piirangu vastavalt CPU spetsifikatsioonidele. (Vaikimisi: Auto) - Core Current Limit (Amps) (tuuma voolu piirang (amprid))
Võimaldab teil määrata CPU Turbo režiimi voolu piirangut. Kui CPU vool ületab määratud voolu piirangut, vähendab CPU voolu vähendamiseks automaatselt tuuma sagedust. Auto (automaatne) määrab võimsuse piirangu vastavalt CPU spetsifikatsioonidele. (Vaikimisi: Auto) - Turbo Per Core Limit Control (turbo tuuma kohta piirangu juhtimine) (Märkus)
Võimaldab teil iga CPU tuuma piirangut eraldi juhtida. (Vaikimisi: Auto) - No. of CPU Cores Enabled (lubatud CPU tuumade arv) (Märkus)
Võimaldab teil valida CPU tuumade arvu, mida Intel® mitmetuumalises CPU-s lubada (CPU tuumade arv võib CPU-st olenevalt varieeruda). Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - Hyper-Threading Technology (Hyper-Threading tehnoloogia) (Märkus)
Võimaldab teil määrata, kas lubada mitmelõimelise tehnoloogia, kui kasutate Intel® CPU-d, mis toetab seda funktsiooni. See funktsioon töötab ainult operatsioonisüsteemides, mis toetavad mitme protsessori režiimi. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Märkus)
Lubab või keelab Intel® Speed Shift Technology. Selle funktsiooni lubamine võimaldab protsessoril oma töösagedust kiiremini suurendada ja seejärel parandab süsteemi reageerimisvõimet. (Vaikimisi: Auto) - CPU Enhanced Halt (C1E) (CPU täiustatud seiskamine (C1E)) (Märkus)
Lubab või keelab Intel® CPU täiustatud seiskamise (C1E) funktsiooni, mis on CPU energiasäästufunktsioon süsteemi seiskamise olekus. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - C3 State Support (C3 oleku tugi) (Märkus)
Võimaldab teil määrata, kas lasta CPU-l siseneda süsteemi seiskamise olekus C3 režiimi. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. C3 olek on rohkem täiustatud energiasäästu olek kui C1. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - C6/C7 State Support (C6/C7 oleku tugi) (Märkus)
Võimaldab teil määrata, kas lasta CPU-l siseneda süsteemi seiskamise olekus C6/C7 režiimi. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. C6/C7 olek on rohkem täiustatud energiasäästu olek kui C3. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - C8 State Support (C8 oleku tugi) (Märkus)
Võimaldab teil määrata, kas lasta CPU-l siseneda süsteemi seiskamise olekus C8 režiimi. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. C8 olek on rohkem täiustatud energiasäästu olek kui C6/C7. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - C10 State Support (C10 oleku tugi) (Märkus)
Võimaldab teil määrata, kas lasta CPU-l siseneda süsteemi seiskamise olekus C10 režiimi. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi seiskamise olekus, et vähendada energiatarbimist. C10 olek on rohkem täiustatud energiasäästu olek kui C8. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - Package C State Limit (paketi C oleku piirang) (Märkus)
Võimaldab teil määrata protsessori C-oleku piirangu. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - CPU Thermal Monitor (CPU termiline monitor) (Märkus)
Lubab või keelab Intel® Thermal Monitor funktsiooni, mis on CPU ülekuumenemise kaitsefunktsioon. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget, kui CPU on ülekuumenenud. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - Ring to Core offset (Down Bin) (rõngas tuuma nihkega (alla))
Võimaldab teil määrata, kas keelata CPU rõnga suhte automaatne langetamise funktsioon. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - CPU EIST Function (CPU EIST funktsioon) (Märkus)
Lubab või keelab Enhanced Intel® Speed Step Technology (EIST). Sõltuvalt CPU koormusest saab Intel EIST tehnoloogia dünaamiliselt ja tõhusalt alandada CPU pinget ja tuuma sagedust, et vähendada keskmist energiatarbimist ja soojuse tootmist. Auto (automaatne) laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto) - Race To Halt (RTH) (kiire seiskamiseni (RTH)) (Märkus)/Energy Efficient Turbo (energiasäästlik turbo) (Märkus)
Lubab või keelab CPU energiasäästuga seotud sätted. - Voltage Optimization (pinge optimeerimine)
Võimaldab teil määrata, kas lubada pinge optimeerimine, et vähendada energiatarbimist. (Vaikimisi: Auto) - Hardware Prefetcher (riistvara eelotsing)
Võimaldab teil määrata, kas lubada riistvara eelotsing, et otsida andmeid ja juhiseid mälust vahemällu. (Vaikimisi: Auto) - Adjacent Cache Line Prefetch (külgnev vahemälu rea eelotsing)
Võimaldab teil määrata, kas lubada külgneva vahemälu rea eelotsingu mehhanismi, mis võimaldab protsessoril hankida nii taotletud vahemälu rea kui ka järgneva vahemälu rea. (Vaikimisi: Auto) - Extreme Memory Profile (X.M.P.) (äärmuslik mäliprofiil (X.M.P.)) (Märkus)
Võimaldab BIOS-el lugeda XMP mälumooduli(te) SPD andmeid, et suurendada mälujõudlust, kui see on lubatud.- Disabled (keelatud)
Keelab selle funktsiooni. (Vaikimisi) - Profile1 (profiil 1)
Kasutab profiili 1 sätteid. - Profile2 (profiil 2) (Märkus)
Kasutab profiili 2 sätteid.
- Disabled (keelatud)
- System Memory Multiplier (süsteemimälu kordaja)
Võimaldab teil määrata süsteemimälu kordaja. Auto (automaatne) määrab mälukordaja vastavalt mälu SPD andmetele. (Vaikimisi: Auto) - Memory Ref Clock (mälu viitekell)
Võimaldab teil mälu viitekella käsitsi reguleerida. (Vaikimisi: Auto) - Memory Odd Ratio (100/133 or 200/266) (mälu paaritu suhe (100/133 või 200/266))
Võimaldab teil mälu viitekella käsitsi reguleerida. (Vaikimisi: Auto) - Memory Frequency (MHz) (mälu sagedus (MHz))
Esimene mälu sageduse väärtus on kasutatava mälu normaalne töösagedus; teine on mälu sagedus, mida automaatselt reguleeritakse vastavalt sätetele System Memory Multiplier (süsteemimälu kordaja).
- CPU Clock Ratio, CPU Frequency, FCLK Frequency for Early Power On
(Note) See üksus on saadaval ainult siis, kui installite protsessori, mis toetab seda funktsiooni. Lisateavet Intel® protsessorite unikaalsete funktsioonide kohta leiate Inteli veebisaidilt.
- Täpsemad mälu seaded
- Extreme Memory Profile (X.M.P.) (Note), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency (MHz)
Ülaltoodud seaded on sünkroonsed nendele, mis asuvad menüüs Advanced Frequency Settings samade üksuste all. - Memory Boot Mode (Note)
Pakub mälu tuvastamise ja treenimise meetodeid.- Auto
Võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi) - Normal
BIOS teostab automaatselt mälu treenimise. Pange tähele, et kui süsteem muutub ebastabiilseks või ei käivitu, proovige CMOS-i väärtused tühjendada ja lähtestada plaat vaikeväärtustele. (Vaadake CMOS-i väärtuste tühjendamise kohta patarei/CMOS-i hüppaja tutvustusi.) - Enable Fast Boot
Kiirema mälu käivitamise jaoks jäetakse mälu tuvastamine ja treenimine teatud kriteeriumide korral vahele. - Disable Fast Boot
Tuvastab ja treenib mälu iga käivitamise korral.
- Auto
- Reaalaja mälu ajastus
Võimaldab teil pärast BIOS-i etappi mälu ajastust peenhäälestada. (Vaikimisi: Auto) - Mälu täiustamise seaded
Pakub mitmeid mälu jõudluse täiustamise seadeid: Normal (tavaline jõudlus), Relax OC, Enhanced Stability ja Enhanced Performance. (Vaikimisi: Normal) - Mälu ajastusrežiim
Manual ja Advanced Manual võimaldavad konfigureerida Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving ja allpool toodud mälu ajastuse seadeid. Valikud on: Auto (vaikimisi), Manual, Advanced Manual. - Profile DDR Voltage
Kui kasutate mitte-XMP mälu moodulit või Extreme Memory Profile (X.M.P.) on seatud väärtusele Disabled, kuvatakse väärtus vastavalt teie mälu spetsifikatsioonile. Kui Extreme Memory Profile (X.M.P.) on seatud väärtusele Profile1 või Profile2, kuvatakse väärtus vastavalt SPD andmetele XMP mälus. - Memory Multiplier Tweaker
Pakub erinevaid mälu automaatse häälestamise tasemeid. (Vaikimisi: Auto) - Kanali põimimine
Võimaldab või keelab mälu kanali põimimise. Enabled võimaldab süsteemil samaaegselt juurde pääseda mälu erinevatele kanalitele, et suurendada mälu jõudlust ja stabiilsust. Auto võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto) - Rank Interleaving
Võimaldab või keelab mälu auastme põimimise. Enabled võimaldab süsteemil samaaegselt juurde pääseda mälu erinevatele auastmetele, et suurendada mälu jõudlust ja stabiilsust. Auto võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto)
- Extreme Memory Profile (X.M.P.) (Note), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency (MHz)
(Note) See üksus on saadaval ainult siis, kui installite protsessori ja mälu mooduli, mis toetavad seda funktsiooni.
- Kanali A/B mälu alamajastused
See alammenüü pakub mälu ajastuse seadeid iga mälu kanali jaoks. Vastavaid ajastuse seadete ekraane saab konfigureerida ainult siis, kui Memory Timing Mode on seatud väärtusele Manual või Advanced Manual. Märkus. Pärast mälu ajastuste muudatuste tegemist võib teie süsteem muutuda ebastabiilseks või ei pruugi käivituda. Sel juhul lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikeväärtused või tühjendades CMOS-i väärtused. - Täpsemad pinge seaded
- Täpsemad toite seaded
- CPU Vcore Loadline Calibration
Võimaldab teil konfigureerida CPU Vcore pinge koormusjoone kalibreerimist. Kõrgema taseme valimine hoiab CPU Vcore pinge rohkem kooskõlas sellega, mis on BIOS-is seatud suure koormuse all. Auto võimaldab BIOS-il seda seadet automaatselt konfigureerida ja seab pinge vastavalt Inteli spetsifikatsioonidele. (Vaikimisi: Auto)
- CPU Vcore Loadline Calibration
- CPU Core Voltage Control
See jaotis pakub CPU pinge juhtimise valikuid. - DRAM Voltage Control
See jaotis pakub mälu pinge juhtimise valikuid. - Internal VR Control
See jaotis pakub VR pinge juhtimise valikuid. - PC tervise staatus
- Lähtesta korpuse avamise olek
- Disabled
Säilitab või tühjendab eelmise šassii sissetungi oleku kirje. (Vaikimisi) - Enabled
Tühjendab eelmise šassii sissetungi oleku kirje ja väli Case Open kuvab järgmisel käivitamisel "No".
- Disabled
- Korpuse avamine
Kuvab emaplaadi CI päisele kinnitatud šassii sissetungi tuvastamise seadme tuvastamise olekut. Kui süsteemi šassii kate eemaldatakse, kuvatakse selles väljas "Yes", vastasel juhul kuvatakse "No". Šassii sissetungi oleku kirje tühjendamiseks seadke Reset Case Open Status väärtusele Enabled, salvestage seaded CMOS-i ja taaskäivitage oma süsteem. - CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Kuvab süsteemi praegused pinged.
- Lähtesta korpuse avamise olek
- Mitmesugused seaded
- Max Link Speed
Võimaldab teil seada PCI Express pesade töörežiimi Gen 1, Gen 2 või Gen 3. Tegelik töörežiim sõltub iga pesa riistvara spetsifikatsioonist. Auto võimaldab BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Auto) - 3DMark01 Enhancement
Võimaldab teil määrata, kas täiustada mõnda pärandvara jõudlust. (Vaikimisi: Keelatud)
- Max Link Speed
- Smart Fan 5 seaded
- Monitor
Võimaldab teil valida sihtmärgi, mida jälgida, ja teha täiendavaid kohandusi. (Vaikimisi: CPU FAN) - Ventilaatori kiiruse juhtimine
Võimaldab teil määrata, kas lubada ventilaatori kiiruse juhtimise funktsioon ja reguleerida ventilaatori kiirust.- Normal
Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate reguleerida ventilaatori kiirust süsteeminõuetele vastavalt süsteemi teabe vaaturiga. (Vaikimisi) - Silent
Võimaldab ventilaatoril töötada aeglasel kiirusel. - Manual
Võimaldab teil ventilaatori kiirust kõvera graafikul juhtida. - Full Speed
Võimaldab ventilaatoril töötada täiskiirusel.
- Normal
- Ventilaatori juhtimine Kasuta temperatuuri sisendit
Võimaldab teil valida ventilaatori kiiruse juhtimise võrdlustemperatuuri. - Temperatuuri intervall
Võimaldab teil valida ventilaatori kiiruse muutmise temperatuuri intervalli. - Ventilaatori juhtimisrežiim
- Auto
Võimaldab BIOS-il automaatselt tuvastada installitud ventilaatori tüübi ja määrata optimaalse juhtimisrežiimi. (Vaikimisi) - Voltage
Pingerežiimi soovitatakse 3-kontaktilise ventilaatori puhul. - PWM
PWM režiimi soovitatakse 4-kontaktilise ventilaatori puhul.
- Auto
- Ventilaatori peatus
Võimaldab või keelab ventilaatori seiskamise funktsiooni. Saate seada temperatuuri piirangu temperatuurikõvera abil. Ventilaator lakkab töötamast, kui temperatuur on madalam kui piir. (Vaikimisi: Keelatud) - Temperatuur
Kuvab valitud sihtala praegust temperatuuri. - Ventilaatori kiirus
Kuvab praeguseid ventilaatori kiirusi. - Temperatuuri hoiatuse juhtimine
Määrab temperatuuri hoiatuse läve. Kui temperatuur ületab läve, tekitab BIOS hoiatussignaali. Valikud on: Keelatud (vaikimisi), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F - Ventilaatori rikke hoiatus
Võimaldab süsteemil tekitada hoiatussignaali, kui ventilaator pole ühendatud või tõrgub. Kontrollige ventilaatori seisukorda või ventilaatori ühendust, kui see juhtub. (Vaikimisi: Keelatud)
- Monitor
Süsteem
See jaotis sisaldab teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Samuti saate valida BIOS-i poolt kasutatava vaikekeele ja määrata käsitsi süsteemi aja.
- Juurdepääsu tase
Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikeväärtusena Administrator (administraator).) Administraatori tasemel saate muuta kõiki BIOS-i sätteid; kasutaja tasemel saate muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki. - Süsteemi keel
Valib BIOS-i poolt kasutatava vaikekeele. - Süsteemi kuupäev
Määrab süsteemi kuupäeva. Kuupäeva vorming on nädal (ainult loetav), kuu, kuupäev ja aasta. Kasutage klahvi <Enter>, et lülituda kuuvälja, kuupäevavälja ja aasta väljade vahel, ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>. - Süsteemi aeg
Määrab süsteemi aja. Aja vorming on tund, minut ja sekund. Näiteks 13:00 on 13:00:00. Kasutage klahvi <Enter>, et lülituda tunnivälja, minutivälja ja sekundivälja vahel, ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
BIOS
- NumLocki olek käivitamisel
Lülitab sisse või välja Numlocki funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: Sees) - Turvalisuse valik
Määrab, kas parooli nõutakse iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistuse. Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password (administraatori parool/kasutaja parool) all.- Setup
Parooli nõutakse ainult BIOS-i seadistusprogrammi sisenemiseks. - System
Parooli nõutakse süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)
- Setup
- Täisekraani LOGO näitamine
Võimaldab teil määrata, kas süsteemi käivitamisel kuvatakse GIGABYTE'i logo. Disabled (keelatud) jätab süsteemi käivitamisel GIGABYTE'i logo vahele. (Vaikimisi: Lubatud) - Saapimise valiku prioriteedid
Määrab üldise alglaadimise järjekorra saadaolevatest seadmetest. Eemaldatavatele salvestusseadmetele, mis toetavad GPT vormingut, lisatakse alglaadimisseadmete loendis eesliide "UEFI:". GPT partitsioneerimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millel on eesliide "UEFI:".
Või kui soovite installida operatsioonisüsteemi, mis toetab GPT partitsioneerimist, näiteks Windows 10 64-bitine, valige optiline draiv, mis sisaldab Windows 10 64-bitist installiketast ja millel on eesliide "UEFI:". - Kõvaketta/CD/DVD ROM-draivi/diskettseadme/võrguseadme BBS-i prioriteedid
Määrab alglaadimise järjekorra konkreetsele seadmetüübile, näiteks kõvakettad, optilised draivid, disketiseadmed ja seadmed, mis toetavad funktsiooni Boot from LAN (käivita LAN-ist) jne. Sellel üksusel <Enter> vajutades sisenege alammenüüsse, mis esitab sama tüüpi seadmed, mis on ühendatud. See üksus on olemas ainult siis, kui vähemalt üks selle tüübi seade on installitud. - Kiire käivitamine
Lülitab sisse või välja kiire käivitamise OS-i käivitusprotsessi lühendamiseks. Ultra Fast (ülikiire) tagab kiireima käivituskiiruse. (Vaikimisi: Keelatud) - SATA tugi
- All Sata Devices
Kõik SATA-seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi) - Last Boot HDD Only
Välja arvatud eelmine käivitusketas, on kõik SATA-seadmed enne OS-i käivitusprotsessi lõpuleviimist keelatud.
- All Sata Devices
See üksus on konfigureeritav ainult siis, kui Fast Boot (kiire käivitamine) on seatud väärtusele Enabled (lubatud) või Ultra Fast (ülikiire).
- VGA tugi
Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.- Auto
Lubab ainult pärandvaliku ROM-i. - EFI Driver
Lubab EFI-valiku ROM-i. (Vaikimisi)
- Auto
See üksus on konfigureeritav ainult siis, kui Fast Boot (kiire käivitamine) on seatud väärtusele Enabled (lubatud) või Ultra Fast (ülikiire).
- USB tugi
- Disabled
Kõik USB-seadmed on enne OS-i käivitusprotsessi lõpuleviimist keelatud. - Full Initial
Kõik USB-seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. - Partial Initial
Osa USB-seadmetest on enne OS-i käivitusprotsessi lõpuleviimist keelatud. (Vaikimisi)
- Disabled
See üksus on konfigureeritav ainult siis, kui Fast Boot (kiire käivitamine) on seatud väärtusele Enabled (lubatud). See funktsioon on keelatud, kui Fast Boot (kiire käivitamine) on seatud väärtusele Ultra Fast (ülikiire).
- PS2 seadmete tugi
- Disabled
Kõik PS/2 seadmed on enne OS-i käivitusprotsessi lõpuleviimist keelatud. - Enabled
Kõik PS/2 seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
- Disabled
See üksus on konfigureeritav ainult siis, kui Fast Boot (kiire käivitamine) on seatud väärtusele Enabled (lubatud). See funktsioon on keelatud, kui Fast Boot (kiire käivitamine) on seatud väärtusele Ultra Fast (ülikiire).
- NetWork Stack Driver Support
- Disabled
Keelab käivitamise võrgust. (Vaikimisi) - Enabled
Lubab käivitamise võrgust.
- Disabled
See üksus on konfigureeritav ainult siis, kui Fast Boot (kiire käivitamine) on seatud väärtusele Enabled (lubatud) või Ultra Fast (ülikiire).
- Järgmine käivitamine pärast vahelduvvoolu kadu
- Normal Boot
Lubab vahelduvvoolu taastumisel tavalise käivitamise. (Vaikimisi) - Fast Boot
Säilitab kiire käivitamise sätted vahelduvvoolu taastumisel.
- Normal Boot
See üksus on konfigureeritav ainult siis, kui Fast Boot (kiire käivitamine) on seatud väärtusele Enabled (lubatud) või Ultra Fast (ülikiire).
- Hiire kiirus
Võimaldab teil määrata hiirekursori liikumiskiiruse. (Vaikimisi: 1 X) - CSM tugi
Lülitab sisse või välja UEFI CSM-i (ühilduvuse tugimoodul), et toetada pärand-PC käivitusprotsessi.- Disabled
Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitusprotsessi. - Enabled
Lubab UEFI CSM-i. (Vaikimisi)
- Disabled
- LAN PXE Boot Option ROM
Võimaldab teil valida, kas lubada LAN-kontrolleri jaoks pärandvaliku ROM. (Vaikimisi: Keelatud) See üksus on konfigureeritav ainult siis, kui CSM Support (CSM-i tugi) on seatud väärtusele Enabled (lubatud). - Storage Boot Option Control
Võimaldab teil valida, kas lubada salvestusseadme kontrolleri jaoks UEFI või pärandvaliku ROM.- Do not launch
Keelab valiku ROM-i. - UEFI
Lubab ainult UEFI-valiku ROM-i. (Vaikimisi) - Legacy
Lubab ainult pärandvaliku ROM-i.
- Do not launch
See üksus on konfigureeritav ainult siis, kui CSM Support (CSM-i tugi) on seatud väärtusele Enabled (lubatud).
- Other PCI devices
Võimaldab teil valida, kas lubada LAN-i, salvestusseadme ja graafikakontrollerite jaoks UEFI või Legacy valiku ROM-i.- Do not launch
Keelab valiku ROM-i. - UEFI
Lubab ainult UEFI-valiku ROM-i. (Vaikimisi) - Legacy
Lubab ainult pärandvaliku ROM-i.
- Do not launch
See üksus on konfigureeritav ainult siis, kui CSM Support (CSM-i tugi) on seatud väärtusele Enabled (lubatud).
- Administraatori parool
Võimaldab teil konfigureerida administraatori parooli. Sellel üksusel vajutage <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja paroolist erinevalt võimaldab administraatori parool teil muuta kõiki BIOS-i sätteid. - Kasutaja parool
Võimaldab teil konfigureerida kasutaja parooli. Sellel üksusel vajutage <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki.
Parooli tühistamiseks vajutage parooli üksusel <Enter> ja kui teilt parooli küsitakse, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Kinnitamisel vajutage uuesti <Enter>.
MÄRKUS: Enne kasutaja parooli määramist määrake kindlasti kõigepealt administraatori parool.
Lisaseadmed
- Initial Display Output (esmane ekraani väljund)
Määrab installitud PCI Express graafikakaardi või sisseehitatud graafika monitori esimese käivitamise.- IGFX
Määrab sisseehitatud graafika esimeseks ekraaniks. - PCIe 1 Slot
Määrab PCIEX16 pesas oleva graafikakaardi esimeseks ekraaniks. (Vaikimisi)
- IGFX
- OnBoard LAN Controller (sisseehitatud LAN-kontroller)
Võimaldab või keelab sisseehitatud LAN-funktsiooni. (Vaikimisi: lubatud)
Kui soovite sisseehitatud LANi asemel installida kolmanda osapoole lisavõrgukaardi, määrake see element olekule Disabled (keelatud). - Above 4G Decoding (üle 4G dekodeerimine)
Võimaldab või keelab 64-bitiste seadmete dekodeerimise üle 4 GB aadressiruumis (ainult siis, kui teie süsteem toetab 64-bitist PCI dekodeerimist). Määrake väärtuseks Enabled (lubatud), kui on installitud rohkem kui üks täiustatud graafikakaart ja nende draivereid ei saa operatsioonisüsteemi sisenedes käivitada (piiratud 4 GB mälu aadressiruumi tõttu). (Vaikimisi: keelatud) - RGB Fusion (Onboard LED) (RGB Fusion (sisseehitatud LED))
Võimaldab või keelab sisseehitatud heli LED-i. (Vaikimisi: sees) - Intel Platform Trust Technology (PTT) (Inteli platvormi usaldustehnoloogia (PTT))
Võimaldab või keelab Intel® PTT tehnoloogia. (Vaikimisi: keelatud) - Software Guard Extensions (SGX) (tarkvara kaitse laiendused (SGX))
Võimaldab või keelab Intel® Software Guard Extensions tehnoloogia. See funktsioon võimaldab legaalsel tarkvaral töötada turvalises keskkonnas ja kaitseb tarkvara pahatahtliku tarkvara rünnakute eest. Valik Software Controlled (tarkvara kontrollitav) võimaldab teil seda funktsiooni lubada või keelata Inteli pakutava rakendusega. (Vaikimisi: tarkvara kontrollitav)
- OffBoard SATA Controller Configuration (välise SATA kontrolleri konfiguratsioon)
Kuvab teabe teie M.2 PCIe SSD kohta, kui see on installitud. - Trusted Computing (usaldusväärne andmetöötlus)
Võimaldab või keelab Trusted Platform Module (TPM). - Super IO Configuration (Super IO konfiguratsioon)
- Serial Port (serial port)
Võimaldab või keelab sisseehitatud jadapordi. (Vaikimisi: lubatud)
- Serial Port (serial port)
- Intel(R) Bios Guard Technology (Intel(R) Bios Guard tehnoloogia)
Võimaldab või keelab Intel® BIOS Guard funktsiooni, mis kaitseb BIOS-i pahatahtlike rünnakute eest. - USB Configuration (USB konfiguratsioon)
- Legacy USB Support (pärand-USB tugi)
Võimaldab USB-klaviatuuri/hiirt kasutada MS-DOS-is. (Vaikimisi: lubatud) - XHCI Hand-off
Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemi jaoks, mis ei toeta XHCI Hand-off funktsiooni. (Vaikimisi: keelatud) - USB Mass Storage Driver Support (USB-massmälu draiveri tugi)
Võimaldab või keelab USB-mäluseadmete toe. (Vaikimisi: lubatud) - Port 60/64 Emulation (portide 60/64 emuleerimine)
Võimaldab või keelab I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB-klaviatuuride/hiirte täielikuks pärandtugede jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB-seadmeid. (Vaikimisi: lubatud) - Mass Storage Devices (massmäluseadmed)
Kuvab ühendatud USB-massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui USB-mäluseade on installitud.
- Legacy USB Support (pärand-USB tugi)
- Network Stack Configuration (võrgupinu konfiguratsioon)
- Network Stack (võrgupinu)
Keelab või võimaldab käivitamise võrgust GPT-vormingus operatsioonisüsteemi installimiseks, näiteks operatsioonisüsteemi installimiseks Windows Deployment Services serverist. (Vaikimisi: keelatud) - Ipv4 PXE Support (Ipv4 PXE tugi)
Võimaldab või keelab IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack (võrgupinu) on lubatud. - Ipv4 HTTP Support (Ipv4 HTTP tugi)
Võimaldab või keelab HTTP käivitamise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack (võrgupinu) on lubatud. - Ipv6 PXE Support (Ipv6 PXE tugi)
Võimaldab või keelab IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack (võrgupinu) on lubatud. - Ipv6 HTTP Support (Ipv6 HTTP tugi)
Võimaldab või keelab HTTP käivitamise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack (võrgupinu) on lubatud. - PXE boot wait time (PXE käivitamise ooteaeg)
Võimaldab teil konfigureerida, kui kaua oodata, enne kui saate vajutada <Esc>, et PXE käivitamine katkestada. See üksus on konfigureeritav ainult siis, kui Network Stack (võrgupinu) on lubatud. (Vaikimisi: 0) - Media detect count (meedia tuvastamise arv)
Võimaldab teil määrata, mitu korda kontrollida meedia olemasolu. See üksus on konfigureeritav ainult siis, kui Network Stack (võrgupinu) on lubatud. (Vaikimisi: 1)
- Network Stack (võrgupinu)
- NVMe Configuration (NVMe konfiguratsioon)
Kuvab teabe teie M.2 NVME PCIe SSD kohta, kui see on installitud. - SATA And RST Configuration (SATA ja RST konfiguratsioon)
- SATA Controller(s) (SATA-kontroller(id))
Võimaldab või keelab integreeritud SATA-kontrollerid. (Vaikimisi: lubatud) - SATA Mode Selection (SATA režiimi valik)
Määrab integreeritud SATA-kontrollerite töörežiimi.- Intel RST With Intel Optane System Acceleration
Võimaldab Intel® Optane™ tehnoloogia toe SATA-kontrolleritele. - AHCI
Konfigureerib SATA-kontrollerid AHCI režiimile. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)
- Intel RST With Intel Optane System Acceleration
- Aggressive LPM Support (agressiivne LPM tugi)
Võimaldab või keelab energiasäästufunktsiooni ALPM (Aggressive Link Power Management) kiibistiku SATA-kontrollerite jaoks. (Vaikimisi: lubatud) - Port 0/1/2/3 (port 0/1/2/3)
Võimaldab või keelab iga SATA-pordi. (Vaikimisi: lubatud) - Hot plug
Võimaldab või keelab iga SATA-pordi hot plug funktsiooni. (Vaikimisi: keelatud) - Configured as eSATA (konfigureeritud kui eSATA)
Võimaldab või keelab välise SATA-seadmete toe.
- SATA Controller(s) (SATA-kontroller(id))
- Realtek PCIe GBE Family Controller
See alammenüü pakub teavet LAN-i konfiguratsiooni ja sellega seotud konfiguratsioonivalikute kohta.
Kiibistik
- VT-d (Märkus)
Võimaldab või keelab Intel® Virtualization Technology for Directed I/O. (Vaikimisi: lubatud) - Internal Graphics (sisemine graafika)
Võimaldab või keelab sisseehitatud graafikafunktsiooni. (Vaikimisi: automaatne) - DVMT Pre-Allocated (DVMT eeleraldatud)
Võimaldab teil määrata sisseehitatud graafika mälumahtu. Valikud on: 32M~1024M. (Vaikimisi: 64M) - DVMT Total Gfx Mem (DVMT kogu Gfx mälu)
Võimaldab teil eraldada sisseehitatud graafika DVMT mälumahtu. Valikud on: 128M, 256M, MAX. (Vaikimisi: 256M) - Audio Controller (helikontroller)
Võimaldab või keelab sisseehitatud helifunktsiooni. (Vaikimisi: lubatud)
Kui soovite sisseehitatud heli asemel installida kolmanda osapoole lisahelikaardi, määrake see element olekule Disabled (keelatud). - High Precision Timer (kõrge täpsusega taimer)
Võimaldab või keelab High Precision Event Timer (HPET) operatsioonisüsteemis. (Vaikimisi: lubatud) - IOAPIC 24-119 Entries (IOAPIC 24-119 kirjet)
Võimaldab või keelab selle funktsiooni. (Vaikimisi: lubatud)
(Märkus) See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab. Lisateavet Intel® protsessorite ainulaadsete funktsioonide kohta leiate Inteli veebisaidilt.
Toide
- Platvormi toitehaldus
Luba või keelab Active State Power Management (ASPM) funktsiooni. (Vaikimisi: Keelatud) - PEG ASPM
Võimaldab konfigureerida ASPM-i režiimi seadme jaoks, mis on ühendatud CPU PEG-i siiniga. Seda üksust saab konfigureerida ainult siis, kui Platform Power Management on seatud olekusse Enabled (Lubatud). (Vaikimisi: Lubatud) - PCH ASPM
Võimaldab konfigureerida ASPM-i režiimi seadme jaoks, mis on ühendatud kiibistiku PCI Expressi siiniga. Seda üksust saab konfigureerida ainult siis, kui Platform Power Management on seatud olekusse Enabled (Lubatud). (Vaikimisi: Lubatud) - DMI ASPM
Võimaldab konfigureerida ASPM-i režiimi nii CPU poolel kui ka kiibistiku poolel DMI lingil. Seda üksust saab konfigureerida ainult siis, kui Platform Power Management on seatud olekusse Enabled (Lubatud). (Vaikimisi: Lubatud) - AC BACK
Määrab süsteemi oleku pärast toite taastumist vahelduvvoolu katkemise korral.- Alati väljas
Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi) - Alati sees
Süsteem lülitatakse vahelduvvoolu taastumisel sisse. - Mälu
Süsteem naaseb vahelduvvoolu taastumisel oma viimase teadaoleva ärkveloleku olekusse.
- Alati väljas
- Power On By Keyboard
Võimaldab süsteemi sisse lülitada PS/2 klaviatuuri äratusündmuse abil.
Märkus: Selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmega vähemalt 1A.- Keelatud
Keelab selle funktsiooni. (Vaikimisi) - Suvaline klahv
Süsteemi sisselülitamiseks vajutage suvalist klahvi. - Klaviatuur 98
Süsteemi sisselülitamiseks vajutage Windows 98 klaviatuuril nuppu POWER. - Parool
Süsteemi sisselülitamiseks määrake 1–5 tähemärgiga parool.
- Keelatud
- Power On Password
Määrake parool, kui Power On By Keyboard on seatud olekusse Password (Parool).
Vajutage sellel üksusel <Enter> ja määrake kuni 5 tähemärgiga parool ning seejärel vajutage <Enter> aktsepteerimiseks. Süsteemi sisselülitamiseks sisestage parool ja vajutage <Enter>.
Märkus: Parooli tühistamiseks vajutage sellel üksusel <Enter>. Kui küsitakse parooli, vajutage parooli seadete tühjendamiseks uuesti <Enter> ilma parooli sisestamata. - Power On By Mouse
Võimaldab süsteemi sisse lülitada PS/2 hiire äratusündmuse abil.
Märkus: Selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmega vähemalt 1A.- Keelatud
Keelab selle funktsiooni. (Vaikimisi) - Liiguta
Süsteemi sisselülitamiseks liigutage hiirt. - Topeltklõps
Süsteemi sisselülitamiseks topeltklõpsake hiire vasakut nuppu.
- Keelatud
- ErP
Määrab, kas süsteem peaks tarbima võimalikult vähe energiat S5 (väljalülitatud) olekus. (Vaikimisi: Keelatud)
Märkus: Kui see üksus on seatud olekusse Enabled (Lubatud), pole järgmised funktsioonid saadaval: Äratusel jätkamine, hiirega sisselülitamine ja klaviatuuriga sisselülitamine. - Soft-Off by PWR-BTTN
Konfigureerib arvuti väljalülitamise viisi MS-DOS režiimis, kasutades toitenuppu.- Kohene väljalülitamine
Vajutage toitenuppu ja süsteem lülitatakse kohe välja. (Vaikimisi) - Viivitus 4 sek.
Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.
- Kohene väljalülitamine
- Resume by Alarm
Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: Keelatud)
Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:- Äratuse päev: lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
- Äratuse tund/minut/sekund: määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
Märkus: Selle funktsiooni kasutamisel vältige operatsioonisüsteemi ebapiisavat väljalülitamist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.
- CEC 2019 Ready
Võimaldab teil valida, kas lubada süsteemil reguleerida energiatarbimist, kui see on väljalülitatud, tühikäigul või ooterežiimis, et see vastaks CEC (California Energy Commission) 2019 standarditele. (Vaikimisi: Keelatud) - RC6 (Render Standby)
Võimaldab teil määrata, kas lasta sisseehitatud graafikal siseneda ooterežiimi, et vähendada energiatarbimist. (Vaikimisi: Lubatud)
Salvesta ja välju
- Save & Exit Setup
Vajutage sellel **SIGNuuml;ksusel <Enter> ja valige Yes (Jah). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. BIOS-i seadistuse peamenüüsse naasmiseks valige No (Ei) või vajutage <Esc>. - Exit Without Saving
Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. BIOS-i seadistuse peamenüüsse naasmiseks valige No (Ei) või vajutage <Esc>. - Load Optimized Defaults
Optimaalsete BIOS-i vaikesätete laadimiseks vajutage sellel üksusel <Enter> ja valige Yes (Jah). BIOS-i vaikesätted aitavad süsteemil optimaalses olekus töötada. Pärast BIOS-i värskendamist või CMOS-i väärtuste tühjendamist laadige alati optimeeritud vaikesätted. - Boot Override
Võimaldab teil valida seadme, millelt kohe käivitada. Valige soovitud seade, vajutage <Enter> ja kinnitamiseks valige Yes (Jah). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest. - Save Profiles
See funktsioon võimaldab teil salvestada praegused BIOS-i seaded profiili. Saate luua kuni 8 profiili ja salvestada need kui Setup Profile 1 ~ Setup Profile 8. Lõpetamiseks vajutage <Enter>. Või võite valida Select File in HDD/FDD/USB (Valige fail HDD/FDD/USB-st), et salvestada profiil oma salvestusseadmesse. - Load Profiles
Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i seaded varem loodud profiilist, ilma et peaksite BIOS-i seadeid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel vajutage lõpetamiseks <Enter>. Saate valida Select File in HDD/FDD/USB (Valige fail HDD/FDD/USB-st), et sisestada varem oma salvestusseadmest loodud profiil või laadida BIOS-i automaatselt loodud profiil, näiteks BIOS-i seadete taastamine viimastele seadetele, mis korralikult töötasid (viimane teadaolev hea kirje).
Intel® Optane™ mäluseadme paigaldamine
Süsteeminõuded
- Intel® Optane™ mälu
- Optane™ mälul peab olema vähemalt 16 GB mahtu ja selle maht peab olema võrdne või väiksem kui kiirendataval kõvakettal/SSD-l.
- Kiirendatav kõvaketas/SSD peab olema SATA kõvaketas või M.2 SATA SSD ja sellele peab olema installitud Windows 10 64-bitine (või uuem versioon). (Peab olema vormindatud GPT partitsiooni jaoks.)
- Emaplaadi draiveri ketas
Paigaldusjuhised
A-1: paigaldamine AHCI režiimis
Kui SATA kontroller on konfigureeritud AHCI režiimis, siis järgige alltoodud samme:
- Pärast operatsioonisüsteemi sisenemist sisestage emaplaadi draiveri ketas optilisse seadmesse. Xpress Installi ekraanil valige installimiseks Intel(R) Optane(TM) Memory System Acceleration (Märkus). Jätkamiseks järgige ekraanil kuvatavaid juhiseid. Süsteem taaskäivitub automaatselt.
- Pärast operatsioonisüsteemi uuesti sisenemist ilmub ülaltoodud dialoogiboks. Installimise jätkamiseks klõpsake Yes (Jah) ja seejärel taaskäivitage süsteem.
- Käivitage Start menüüst Intel(R) Optane Memory rakendus. Põhiekraanil kuvatakse teade, mis ütleb, et Intel® Optane™ Memory on keelatud. Intel® Optane™ Memory aktiveerimiseks klõpsake Enable (Luba) ja taaskäivitage süsteem uuesti.
- Käivitage Start menüüst Intel(R) Optane Memory rakendus ja veenduge, et Intel® Optane™ Memory on lubatud. (SATA kontrolleri režiim muudetakse AHCI režiimist Intel RST With Intel Optane System Acceleration režiimi. ÄRGE muutke oma SATA kontrolleri režiimi tagasi AHCI režiimi. See takistab Intel® Optane™ mälu korralikku toimimist.)
A-2: paigaldamine Intel RST With Intel Optane System Acceleration režiimis
Kui SATA kontroller on konfigureeritud Intel RST With Intel Optane System Acceleration režiimis, siis järgige alltoodud samme:
- Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse ja veenduge, et menüü BIOS all olev CSM Support (CSM-i tugi) on keelatud.
- Minge Peripherals\SATA And RST Configuration (Perifeeria\SATA ja RST konfiguratsioon) ja veenduge, et Use RST Legacy OROM (Kasuta RST pärand-OROM-i) on keelatud. Kui soovite lubada M2M_32G pistikupessa paigaldatud Optane™ mälu, seadke PCIe Storage Dev on Port 21 (PCIe salvestusseade pordis 21) väärtuseks RST Controlled (RST kontrollitud).
- Sisenege operatsioonisüsteemi, käivitage Start menüüst Intel® Rapid Storage Technology utiliit ja seejärel lubage Intel® Optane™ Memory ekraanil Intel® Optane™ Memory.
- Jätkamiseks järgige ekraanil kuvatavaid juhiseid ja taaskäivitage süsteem, kui see on lõpetatud.
- Optane™ mälu ei saa kasutada M.2 PCIe SSD kiirendamiseks.
- Ärge eemaldage Optane™ mälu järsult. See põhjustab operatsioonisüsteemi talitlushäireid.
- Kui soovite Optane™ mälu muuta/eemaldada, peate selle esmalt Intel® Rapid Storage Technology või Intel(R) Optane™ Memory rakenduse abil keelama.
- Pärast Optane™ mälu lubamist jäävad seotud BIOS-i sätted alles ka pärast BIOS-i värskendust.
(Märkus) Kui süsteemis on juba installitud Intel® Rapid Storage Technology utiliit, peate selle enne Intel(R) Optane(TM) Memory System Acceleration rakenduse installimist esmalt eemaldama.
Draiverite installimine
- Enne draiverite installimist installige esmalt operatsioonisüsteem.
- Pärast operatsioonisüsteemi installimist sisestage emaplaadi draiveri ketas optilisse seadmesse. Klõpsake ekraani paremas ülanurgas oleval teatel "Tap to choose what happens with this disc" (Puudutage, et valida, mis selle kettaga juhtub) ja valige "Run Run.exe." (Või minge Minu arvutisse, topeltklõpsake optilisel seadmel ja käivitage programm Run.exe.)
"Xpress Install" skannib automaatselt teie süsteemi ja loetleb seejärel kõik installimiseks soovitatavad draiverid. Võite klõpsata nuppu Xpress Install ja "Xpress Install" installib kõik valitud draiverid. Või klõpsake nooleikooni
, et installida vajalikud draiverid ükshaaval.
Lisateabe saamiseks tarkvara kohta külastage GIGABYTE'i veebisaiti.
Lisateabe saamiseks veaotsingu kohta külastage GIGABYTE'i veebisaiti.
Lisateabe saamiseks toote kohta külastage GIGABYTE'i veebisaiti.
Viited
Laadi alla juhend
Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.
Laadi alla Gigabyte B360M H kasutusjuhend
