Priročnik za Gigabyte B850M C
Predstavitev izdelka

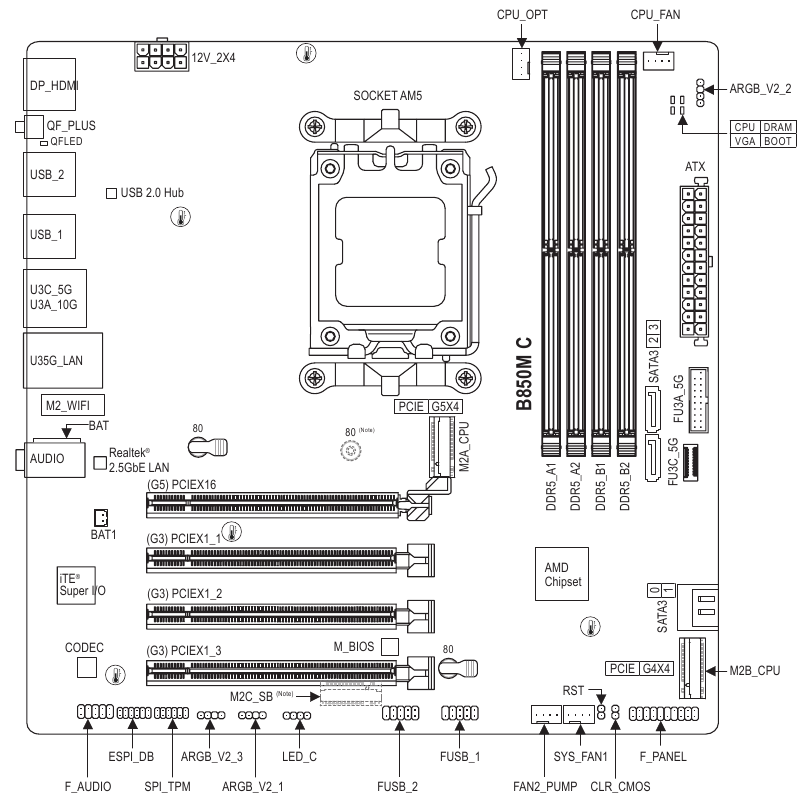

Postavitev matične plošče
Senzor temperature
(Opomba) Priključek je na hrbtni strani matične plošče.
Vsebina škatle
- Matična plošča B850M C
- Uporabniški priročnik
- Vodnik za hitro namestitev
- Ena antena
- Dva kabla SATA
* Zgornja vsebina škatle je samo za referenco, dejanski predmeti pa so odvisni od paketa izdelka, ki ga dobite. Vsebina škatle se lahko spremeni brez predhodnega obvestila.
Namestitev strojne opreme
Varnostni ukrepi pri namestitvi
Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:
- Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
- Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijska številka) matične plošče ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
- Pred namestitvijo ali odstranjevanjem matične plošče ali drugih komponent strojne opreme vedno izklopite napajanje izmeničnim tokom tako, da iztaknete napajalni kabel iz vtičnice.
- Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključene.
- Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih kontaktov ali priključkov.
- Priporočljivo je, da pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, nosite zapestnico za zaščito pred elektrostatično razelektritvijo (ESD). Če nimate zapestnice ESD, imejte roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
- Pred namestitvijo matične plošče jo položite na antistatično podlogo ali v posodo za zaščito pred elektrostatično razelektritvijo.
- Preden priključite ali odklopite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
- Preden vklopite napajanje, se prepričajte, da je napajalna napetost nastavljena v skladu z lokalnim standardom napetosti.
- Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki komponent strojne opreme priključeni.
- Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
- Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
- Ne postavljajte računalniškega sistema na neravno površino.
- Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
- Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
- Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
- Če uporabljate adapter, podaljšek napajalnega kabla ali podaljšek z vtičnicami, se posvetujte z navodili za namestitev in/ali ozemljitev.
Specifikacije izdelka
| CPU | AMD Socket AM5, podpora za: Procesorje AMD Ryzen ™ 9000 Series/ Procesorje AMD Ryzen ™ 8000 Series/ Procesorje AMD Ryzen ™ 7000 Series (Za najnovejši seznam podprtih CPU-jev obiščite spletno mesto GIGABYTE.) |
| Čipset | AMD B850 |
| Pomnilnik |
|
| Vgrajena grafika |
|
| Zvok |
|
| LAN | Čip Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps) |
| Modul za brezžično komunikacijo |
|
| Razširitvene reže |
|
| Vmesnik za shranjevanje |
 Procesorji AMD Ryzen ™ 9000/7000 Series podpirajo SSD-je PCIe 5.0 x4/x2 Procesorji AMD Ryzen ™ 8000 Series-Phoenix 1 podpirajo SSD-je PCIe 4.0 x4/x2 Procesorji AMD Ryzen ™ 8000 Series-Phoenix 2 podpirajo SSD-je PCIe 4.0 x4/x2
|
| USB |
|
| Notranji priključki | 1 x 24-pinski glavni priključek za napajanje ATX 1 x 8-pinski priključek za napajanje ATX 12V 1 x priključek za ventilator CPU 1 x priključek za ventilator CPU/črpalko za vodno hlajenje 1 x priključek za ventilator sistema 1 x priključek za ventilator sistema/črpalko za vodno hlajenje 3 x naslovljivi priključki za LED-trak RGB Gen2 1 x priključek za LED-trak RGB 3 x priključki M.2 Socket 3 4 x priključki SATA 6Gb/s 1 x priključek za sprednjo ploščo 1 x priključek za zvok na sprednji plošči 1 x priključek USB Type-C ® s podporo za USB 3.2 Gen 1 1 x priključek USB 3.2 Gen 1 4 x priključki USB 2.0/1.1 1 x priključek modula zaupanja vredne platforme (samo za modul GC-TPM2.0 SPI V2) 1 x mostiček za ponastavitev 1 x mostiček za brisanje CMOS |
| Priključki na zadnji plošči | 1 x DisplayPort (opomba) 1 x vrata HDMI (opomba) 1 x gumb Q-Flash Plus 4 x vrata USB 2.0/1.1 2 x vrata USB 3.2 Gen 2 Type-A (rdeča) 1 x vrata USB Type-C ® s podporo za USB 3.2 Gen 1 1 x vrata RJ-45 2 x vrata USB 3.2 Gen 1 2 x priključka za anteno (2T2R) 3 x zvočni priključki |
| I/O krmilnik |
|
| Strojni monitor |
|
| BIOS |
|
| Edinstvene lastnosti |
|
| Priložena programska oprema |
|
| Operacijski sistem |
|
| Faktor oblike |
|
* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.
(Opomba) Dejanska podpora se lahko razlikuje glede na CPU.
Obiščite stran STORITEV/PODPORA\Pripomoček na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij. https://www.gigabyte.com/Support/Utility/Motherboard?m=ut
Namestitev CPU-ja in hladilnika CPU-ja
Preden začnete z nameščanjem CPU-ja, preberite naslednja navodila:
- Prepričajte se, da matična plošča podpira CPU. (Za najnovejši seznam podprtih CPU-jev obiščite spletno stran GIGABYTE.)
- Pred nameščanjem CPU-ja vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
- Poiščite prvi pin CPU-ja. CPU-ja ni mogoče vstaviti, če je napačno usmerjen. (Lahko pa poiščete zareze na obeh straneh CPU-ja in poravnalne ključe na podnožju CPU-ja.)
- Na površino CPU-ja nanesite enakomerno in tanko plast termalne paste.
- Ne vklapljajte računalnika, če hladilnik CPU-ja ni nameščen, sicer lahko pride do pregrevanja in poškodb CPU-ja.
- Nastavite frekvenco gostitelja CPU-ja v skladu s specifikacijami CPU-ja. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi preko specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite nastaviti frekvenco nad standardnimi specifikacijami, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPU-jem, grafično kartico, pomnilnikom, trdim diskom itd.
A. Upoštevajte usmeritev CPU-ja
Upoštevajte poravnalne ključe na podnožju CPU-ja na matični plošči in zareze na CPU-ju.
Ne odstranjujte pokrova podnožja CPU-ja, preden vstavite CPU. Samodejno lahko izskoči s pritrdilne plošče, ko vstavite CPU in zaprete pritrdilno ploščo.
Za podrobnosti o namestitvi strojne opreme obiščite spletno stran GIGABYTE.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

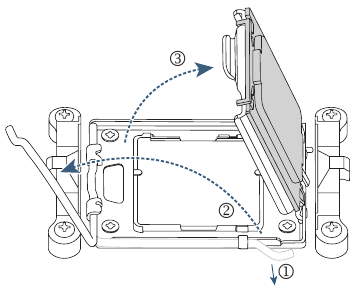

B. Namestitev CPU-ja
Sledite spodnjim korakom za pravilno namestitev CPU-ja v podnožje CPU-ja na matični plošči.

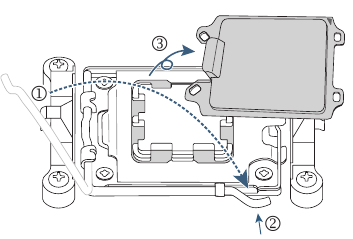

- Nežno pritisnite ročico vzvoda podnožja CPU-ja navzdol in stran od podnožja.
- Popolnoma dvignite ročico za zaklepanje podnožja CPU-ja.
- S prsti pridržite plastični zaščitni pokrov, pritrjen na kovinsko pritrdilno ploščo, da dvignete kovinsko pritrdilno ploščo.

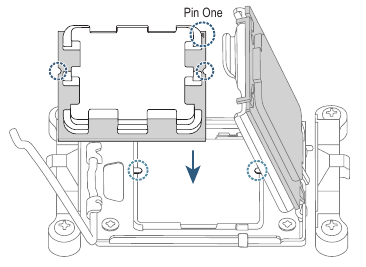

CPU primite s prsti za robove. Poravnajte oznako prvega pina CPU-ja (trikotnik) s kotom prvega pina podnožja CPU-ja (ali pa poravnajte zareze CPU-ja s poravnalnimi ključi podnožja) in nežno vstavite CPU v položaj.
Prepričajte se, da je CPU pravilno nameščen, in nato zaprite pritrdilno ploščo. Pritrdite ročico podnožja pod zadrževalni jeziček. Plastični zaščitni pokrov bo sam izskočil in ga je mogoče odstraniti.
* Vedno namestite plastični zaščitni pokrov, ko CPU ni nameščen, da zaščitite podnožje CPU-ja.
Ne silite pri zategovanju ročice za zaklepanje podnožja CPU-ja, ko CPU ni pravilno nameščen, saj bi to poškodovalo CPU in podnožje CPU-ja.

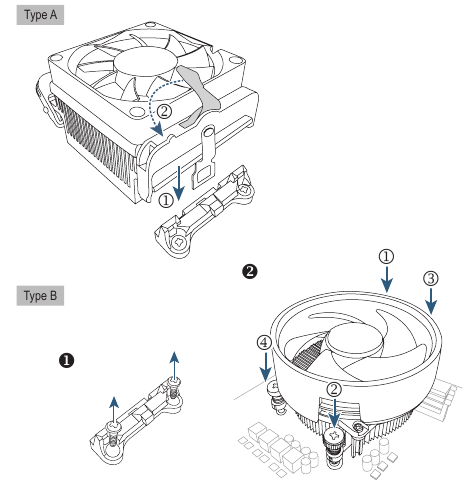

C. Namestitev hladilnika CPU-ja
Ne pozabite namestiti hladilnika CPU-ja po namestitvi CPU-ja. (Dejanski postopek namestitve se lahko razlikuje glede na hladilnik CPU-ja, ki ga uporabljate. Glejte uporabniški priročnik za vaš hladilnik CPU-ja.)

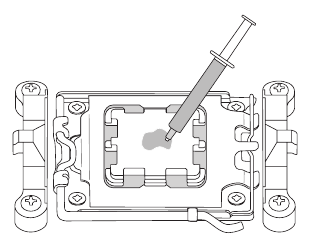

Na površino nameščenega CPU-ja nanesite enakomerno in tanko plast termalne paste.
Tip A:
Pritrdite sponko hladilnika CPU-ja na pritrdilni ušes na eni strani zadrževalnega okvirja. Na drugi strani pritisnite naravnost navzdol na sponko hladilnika CPU-ja, da jo pritrdite na pritrdilni ušes na zadrževalnem okvirju. Obrnite ročico od leve proti desni, da se zaskoči.
Tip B:
Najprej odstranite štiri vijake iz zadrževalnega okvirja CPU-ja in odstranite zadrževalni okvir CPU-ja. Nato poravnajte štiri ramenske vijake na hladilniku CPU-ja s stojali s hrbtne plošče. Pritrdite vsak ramenski vijak v vzorcu 1-2-3-4 (x), kot je prikazano na desni.
* Pri uporabi hladilnika CPU-ja tipa B ni priporočljivo, da vsakega vijaka zategnete do konca v enem koraku. Sledite vrstnemu redu 1-2-3-4, zategnite vijak v smeri urinega kazalca za 1 obrat na korak. Ponovite korake 1-2-3-4, dokler niso vsi vijaki pritrjeni.
Na koncu priključite napajalni priključek hladilnika CPU-ja na priključek ventilatorja CPU-ja (CPU_FAN) na matični plošči.

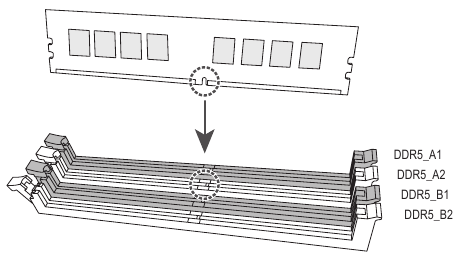

Namestitev pomnilnika
Preden začnete z nameščanjem pomnilnika, preberite naslednja navodila:
- Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno stran GIGABYTE.)
- Pred nameščanjem pomnilnika vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
- Pomnilniški moduli imajo zasnovo, ki preprečuje napake. Pomnilniški modul je mogoče namestiti samo v eni smeri. Če pomnilnika ne morete vstaviti, zamenjajte smer.
- Pri nameščanju pomnilniških modulov jih najprej namestite v podnožje DDR5_A2.
* Priporočene konfiguracije pomnilnika:
| DDR5_A1 | DDR5_A2 | DDR5_B1 | DDR5_B2 | |
| 1 modul | - - |  | - - | - - |
| 2 modula* | - - | | - - | |
| 4 moduli* | | | | |
(""=Nameščeno, "- -"=Ni pomnilnika)
(" * "=Priporočene konfiguracije dvokanalnega pomnilnika)
LED-lučka stanja pomnilnika bo zasvetila, če je pomnilniški modul nameščen v napačni reži pred zagonom. Prepričajte se, da je pomnilniški modul nameščen v pravilni reži. Glejte tabelo za navodila za namestitev pomnilnika.
Konfiguracija dvokanalnega pomnilnika
Ta matična plošča ima štiri pomnilniške reže in podpira tehnologijo dvokanalnega pomnilnika. Po namestitvi pomnilnika bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje dvokanalnega pomnilnika bo podvojilo prvotno pasovno širino pomnilnika.
Štiri pomnilniške reže so razdeljene na dva kanala in vsak kanal ima dve pomnilniški reži, kot sledi:
Kanal A: DDR5_A1, DDR5_A2
Kanal B: DDR5_B1, DDR5_B2
Zaradi omejitev CPU-ja preberite naslednja navodila, preden namestite pomnilnik v dvokanalnem načinu.
- Dvokanalnega načina ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
- Pri omogočanju dvokanalnega načina z dvema ali štirimi pomnilniškimi moduli je priporočljivo, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.

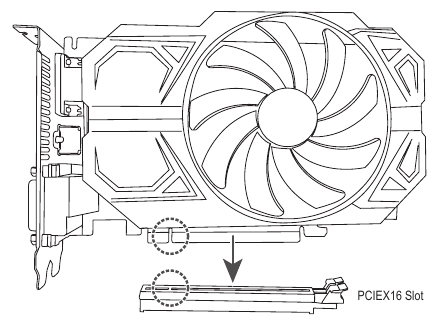

Namestitev razširitvene kartice
Preden začnete nameščati razširitveno kartico, preberite naslednja navodila:
- Prepričajte se, da matična plošča podpira razširitveno kartico. Pazljivo preberite priročnik, ki ste ga prejeli z razširitveno kartico.
- Vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, preden namestite razširitveno kartico, da preprečite poškodbe strojne opreme.
Sledite spodnjim korakom za pravilno namestitev razširitvene kartice v razširitveno režo.
- Poiščite razširitveno režo, ki podpira vašo kartico. Odstranite kovinski pokrov reže z zadnje plošče ohišja.
- Poravnajte kartico z režo in pritisnite na kartico, dokler ni popolnoma nameščena v reži.
- Prepričajte se, da je razširitvena kartica popolnoma nameščena v svoji reži.
- Pritrdite kovinsko držalo kartice na zadnjo ploščo ohišja z vijakom.
- Po namestitvi vseh razširitvenih kartic namestite pokrov(e) ohišja.
- Vklopite računalnik. Po potrebi pojdite v BIOS Setup, da naredite potrebne spremembe BIOS-a za vaše razširitvene kartice.
- Namestite gonilnik, ki ste ga prejeli z razširitveno kartico, v vaš operacijski sistem.
![Namestitev razširitvene kartice]( "Gigabyte - B850M C - Namestitev razširitvene kartice")

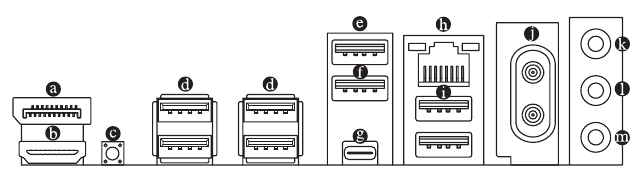

Priključki na zadnji plošči
- DisplayPort (Opomba 1)
DisplayPort zagotavlja visokokakovostno digitalno sliko in zvok ter podpira dvosmerni prenos zvoka. Ta priključek lahko uporabite za priključitev monitorja, ki podpira DisplayPort. Opomba: Tehnologija DisplayPort lahko podpira največjo ločljivost 3840x2160 pri 144 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja. - Priključek HDMI (Opomba 1)
Priključek HDMI je skladen s standardom HDCP 2.3 in podpira formate Dolby TrueHD in DTS HD Master Audio. Podpira tudi do 192 KHz/24-bitni 7.1-kanalni zvočni izhod LPCM. Ta priključek lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096x2160 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
Po namestitvi naprave DisplayPort/HDMI se prepričajte, da ste privzeto napravo za predvajanje zvoka nastavili na DisplayPort/HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
- Gumb Q-Flash Plus (Opomba 2)
Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje izklopa S5). Shranite najnovejši BIOS na USB-ključ in ga priključite v namensko priključek, nato pa lahko zdaj samodejno posodobite BIOS s preprostim pritiskom na gumb Q-Flash Plus. QFLED bo utripal, ko se začneta ujemanje in posodabljanje BIOS-a, in bo prenehal utripati, ko bo glavno posodabljanje BIOS-a končano. - Priključek USB 2.0/1.1
Priključek USB podpira specifikacijo USB 2.0/1.1. Uporabite ta priključek za naprave USB. - Priključek USB 3.2 Gen 2 Type-A (rdeč)
Priključek USB 3.2 Gen 2 podpira specifikacijo USB 3.2 Gen 2 in je združljiv s specifikacijo USB 3.2 Gen 1 in USB 2.0. Uporabite ta priključek za naprave USB. - Priključek USB 3.2 Gen 2 Type-A (rdeč) (priključek Q-Flash Plus)
Priključek USB 3.2 Gen 2 podpira specifikacijo USB 3.2 Gen 2 in je združljiv s specifikacijo USB 3.2 Gen 1 in USB 2.0. Uporabite ta priključek za naprave USB. Pred uporabo Q-Flash Plus (Opomba 2) se prepričajte, da ste najprej vstavili USB-ključ v ta priključek. - Priključek USB Type-C® (s podporo za USB 3.2 Gen 1)
Reverzibilni priključek USB podpira specifikacijo USB 3.2 Gen 1 in je združljiv s specifikacijo USB 2.0. Uporabite ta priključek za naprave USB.
(Opomba 1) Dejanska podpora se lahko razlikuje glede na CPU.
(Opomba 2) Za omogočitev funkcije Q-Flash Plus pojdite na stran »Unique Features« (Edinstvene funkcije) na spletnem mestu GIGABYTE za več informacij.
- Priključek RJ-45 LAN
Gigabit Ethernet LAN priključek omogoča internetno povezavo s hitrostjo prenosa podatkov do 2,5 Gbps. V nadaljevanju so opisana stanja LED-lučk priključka LAN.
LED za hitrost:
| Stanje | Opis |
| Oranžna | Hitrost prenosa podatkov 2,5 Gbps |
| Zelena | Hitrost prenosa podatkov 1 Gbps |
| Izklopljena | Hitrost prenosa podatkov 100 Mbps |
LED za aktivnost:
| Stanje | Opis |
| Utripa | Poteka prenos ali sprejem podatkov |
| Izklopljena | Ne poteka prenos ali sprejem podatkov |
- Priključek USB 3.2 Gen 1
Priključek USB 3.2 Gen 1 podpira specifikacijo USB 3.2 Gen 1 in je združljiv s specifikacijo USB 2.0. Uporabite ta priključek za naprave USB. - Priključki za anteno (2T2R)
Uporabite ta priključek za priključitev antene.
![informacije]()
Zagotovite, da je antena varno priključena na priključke za anteno, nato pa pravilno usmerite antene za boljši sprejem signala. - Line In/Rear Speaker Out (modra)
Vhod za linijski signal. - Line Out/Front Speaker Out (zelena)
Izhod za linijski signal. - Mic In/Center/Subwoofer Speaker Out (roza)
Vhod za mikrofon.
Konfiguracije zvočnih priključkov:
| Priključek | Slušalke/2-kanalni | 4-kanalni | 5.1-kanalni | 7.1-kanalni |
 Line In/Rear Speaker Out |  | | | |
 Line Out/Front Speaker Out | | | | |
 Mic In/Center/Subwoofer Speaker Out | | | ||
| Front Panel Line Out/Side Speaker Out | |
Funkcionalnost zvočnega priključka lahko spremenite s programsko opremo za zvok. Za konfiguracijo 7.1-kanalnega zvoka dostopajte do programske opreme za zvok za nastavitve zvoka.
Za podrobnosti o konfiguraciji programske opreme za zvok obiščite spletno mesto GIGABYTE.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html
![pozor]()
Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz vaše naprave in nato iz matične plošče.- Pri odstranjevanju kabla ga povlecite naravnost iz priključka. Ne premikajte ga iz strani v stran, da preprečite električni kratek stik znotraj priključka kabla.

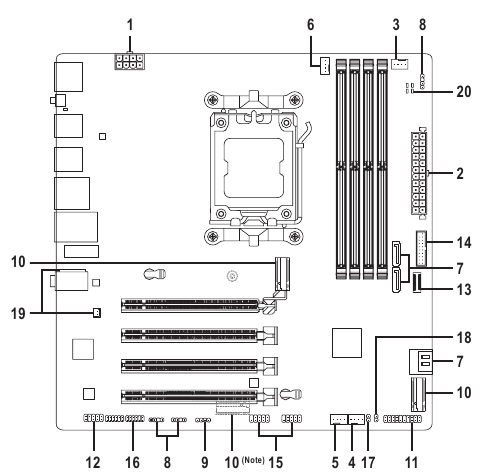

Notranji priključki

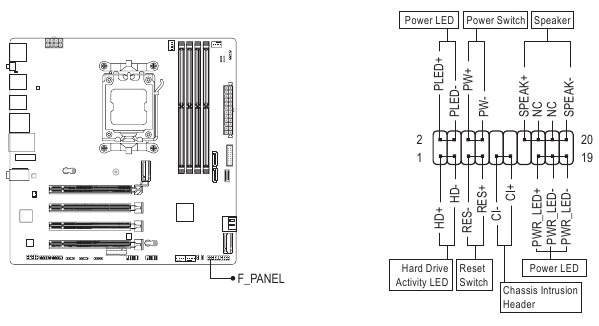

| 1) 12V_2X4 | 11) | F_PANEL |

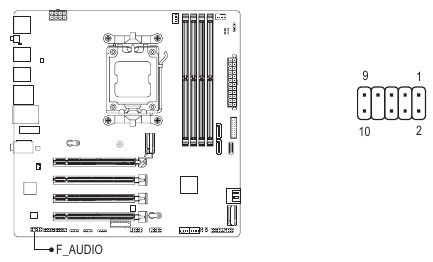

| 2) ATX | 12) | F_AUDIO |

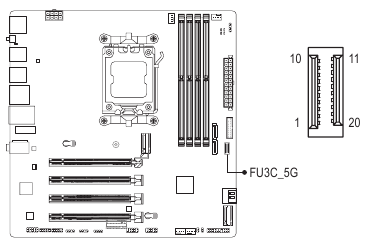

| 3) CPU_FAN | 13) | FU3C_5G |

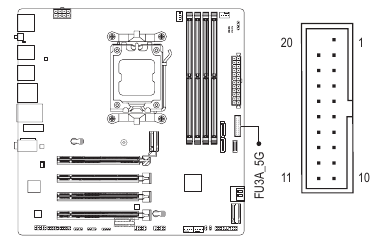

| 4) SYS_FAN1 | 14) | FU3A_5G |

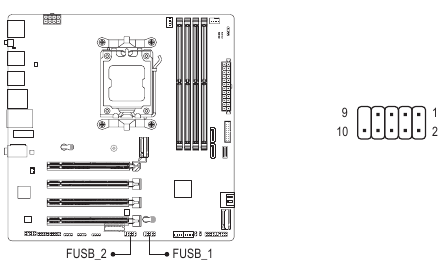

| 5) FAN2_PUMP | 15) | FUSB_1/FUSB_2 |

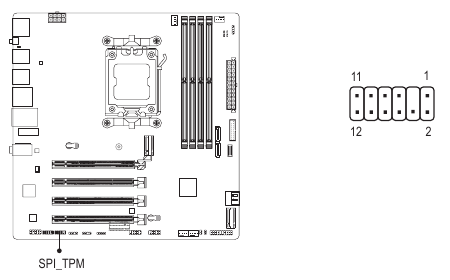

| 6) CPU_OPT | 16) | SPI_TPM |

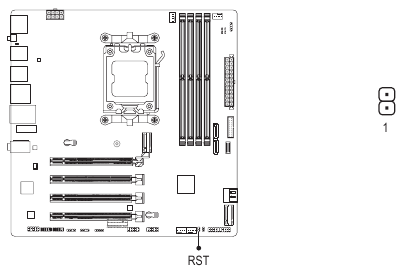

| 7) SATA3 0/1/2/3 | 17) | RST |

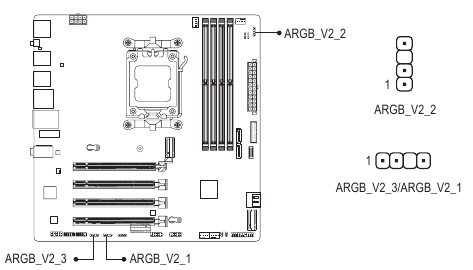

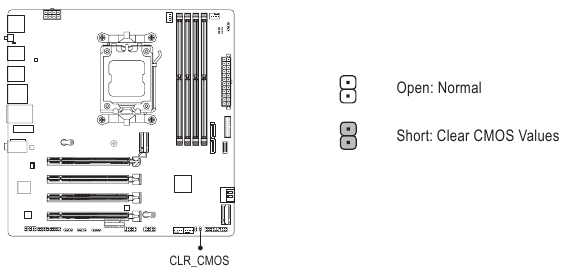

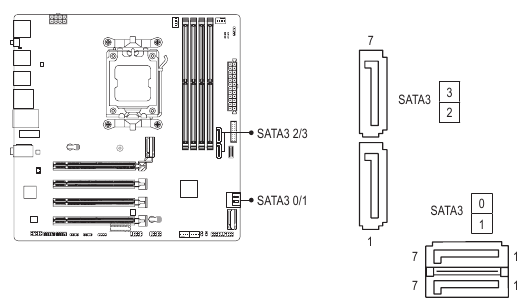

| 8) ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 | 18) | CLR_CMOS |

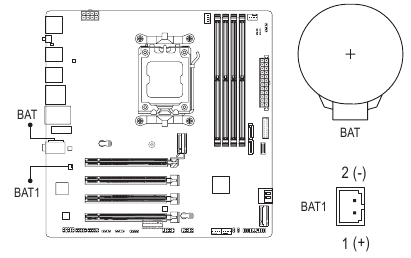

| 9) LED_C | 19) | BAT/BAT1 |

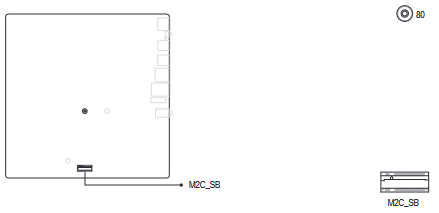

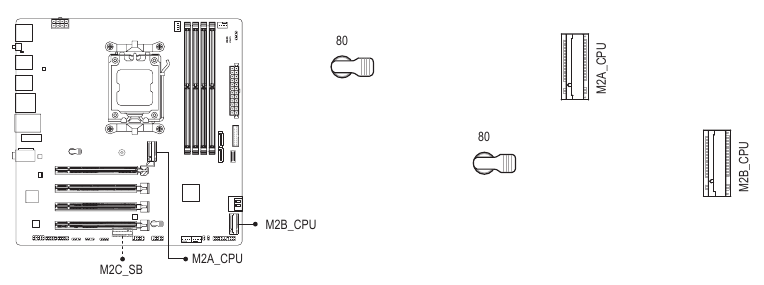

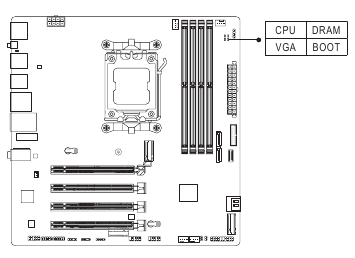

| 10) M2A_CPU/M2B_CPU/M2C_SB (Note) | 20) | CPU/DRAM/VGA/BOOT |
(Note) The connector is on the back of the motherboard.
(Opomba) Priključek je na zadnji strani matične plošče.
- Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
- Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
- Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.
1/2) 12V_2X4/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne energije vsem komponentam na matični plošči. Pred priključitvijo napajalnega priključka se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zasnovo, ki je varna pred napakami. Priključite napajalni kabel na napajalni priključek v pravilni smeri.
12V napajalni priključek napaja predvsem CPE. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.
12V_2X4:
| Št. priključka | Opredelitev | Št. priključka | Opredelitev |
| 1 | GND (samo za 2x4-pinski 12 V) | 5 | +12V (samo za 2x4-pinski 12 V) |
| 2 | GND (samo za 2x4-pinski 12 V) | 6 | +12V (samo za 2x4-pinski 12 V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |

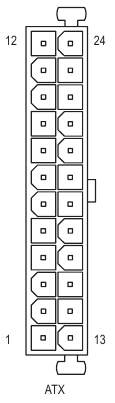

ATX:
| Št. priključka | Opredelitev | Št. priključka | Opredelitev |
| 1 | 3,3 V | 13 | 3,3 V |
| 2 | 3,3 V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (mehki vklop/izklop) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good (napajanje v redu) | 20 | NC |
| 9 | 5VSB (pripravljenost +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (samo za 2x12-pinski ATX) | 23 | +5V (samo za 2x12-pinski ATX) |
| 12 | 3,3 V (samo za 2x12-pinski ATX) | 24 | GND (samo za 2x12-pinski ATX) |

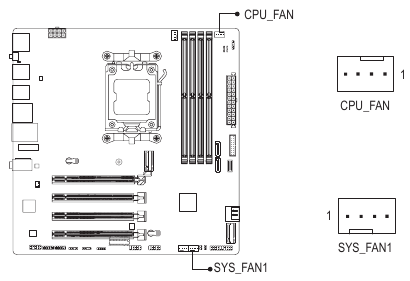

3/4) CPU_FAN/SYS_FAN1 (glavna priključka za ventilator)
Vsi glavni priključki za ventilator na tej matični plošči so 4-pinski. Večina glavnih priključkov za ventilator ima zasnovo, ki je varna pred napakami. Pri priključitvi kabla ventilatorja se prepričajte, da ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo nadzora hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo namestiti sistemski ventilator v ohišje.
| Št. priključka | Opredelitev |
| 1 | GND |
| 2 | Nadzor hitrosti napetosti |
| 3 | NC |
| 4 | Nadzor hitrosti PWM |

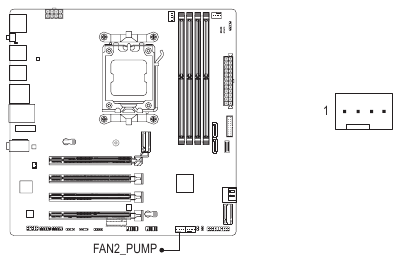

5) FAN2_PUMP (glavni priključek za sistemski ventilator/črpalko za vodno hlajenje)
Glavni priključek za ventilator/črpalko je 4-pinski in ima zasnovo, ki je varna pred napakami. Večina glavnih priključkov za ventilator ima zasnovo, ki je varna pred napakami. Pri priključitvi kabla ventilatorja se prepričajte, da ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo nadzora hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo namestiti sistemski ventilator v ohišje. Glavni priključek omogoča tudi nadzor hitrosti črpalke za vodno hlajenje. Pojdite na stran »BIOS Setup« (Nastavitev BIOS-a) na spletnem mestu GIGABYTE in poiščite »Smart Fan 6« za več informacij.
| Št. priključka | Opredelitev |
| 1 | GND |
| 2 | Nadzor hitrosti napetosti |
| 3 | Sense |
| 4 | Nadzor hitrosti PWM |
- Se prepričajte, da ste priključili kable ventilatorja na glavne priključke za ventilator, da preprečite pregrevanje CPE in sistema. Pregrevanje lahko povzroči poškodbe CPE ali pa se sistem lahko zatakne.
- Ti glavni priključki za ventilator niso konfiguracijski skakalni bloki. Na glavne priključke ne postavljajte pokrovčka skakalnika.

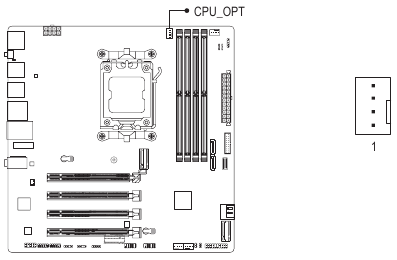

6) CPU_OPT (glavnik za ventilator CPU/črpalko za vodno hlajenje)
Glavnik za ventilator/črpalko je 4-pinski in ima varen dizajn za vstavljanje. Večina glavnikov za ventilator ima varen dizajn za vstavljanje. Ko priključujete kabel ventilatorja, ga priključite v pravilni orientaciji (črna priključna žica je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z dizajnom za nadzor hitrosti ventilatorja.
| Št. pina | Definicija |
| 1 | GND |
| 2 | Nadzor hitrosti napetosti |
| 3 | Zaznavanje |
| 4 | PWM nadzor hitrosti |
| Priključek | CPU_FAN | SYS_FAN1 | FAN2_PUMP | CPU_OPT |
| Največji tok | 2A | 2A | 2A | 2A |
| Največja moč | 24W | 24W | 24W | 24W |
7) SATA3 0/1/2/3 (priključki SATA 6Gb/s)
Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardoma SATA 3Gb/s in SATA 1.5Gb/s. Vsak priključek SATA podpira eno samo napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguriranju polja RAID pojdite na stran »Konfiguriranje niza RAID« na spletnem mestu GIGABYTE.
| Št. pina | Definicija |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Če želite omogočiti vstavljanje med delovanjem za vrata SATA, pojdite na stran »Nastavitev BIOS-a« na spletnem mestu GIGABYTE in poiščite »Konfiguracija SATA« za več informacij.
8) ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 (naslovljivi LED-glavniki RGB Gen2)
Glavnike lahko uporabite za priključitev standardnega 5050 naslovljivega LED-trak RGB Gen2 z največjo močjo 3A (5V) in največjim številom 256 LED.
| Št. pina | Definicija |
| 1 | V (5V) |
| 2 | Podatki |
| 3 | Brez pina |
| 4 | GND |
Priključite svoj naslovljivi LED-trak RGB Gen2 na glavnik. Napajalni pin (označen s trikotnikom na vtiču) LED-trak mora biti priključen na pin 1 naslovljivega glavnika LED-trak. Nepravilna povezava lahko povzroči poškodbo LED-trak.

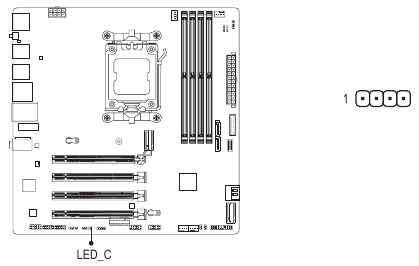

9) LED_C (glavnik za LED-trak RGB)
Glavnik lahko uporabite za priključitev standardnega LED-trak RGB 5050 (12V/G/R/B) z največjo močjo 2A (12V) in največjo dolžino 2 m.
| Št. pina | Definicija |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Priključite svoj LED-trak RGB na glavnik. Napajalni pin (označen s trikotnikom na vtiču) LED-trak mora biti priključen na pin 1 (12V) tega glavnika. Nepravilna povezava lahko povzroči poškodbo LED-trak.
Če želite izvedeti, kako vklopiti/izklopiti luči LED-trak, pojdite na stran »Edinstvene funkcije« na spletnem mestu GIGABYTE.
- Da bi se izognili nenormalnemu vedenju LED, ne priključujte naslovljivih LED-trak RGB Gen1 in naslovljivih LED-trak RGB Gen2 na isti glavnik hkrati.
- Pred namestitvijo ali odstranitvijo naprav se prepričajte, da ste izklopili naprave in računalnik.
Odklopite napajalni kabel iz električne vtičnice, da preprečite poškodbe naprav.
10) M2A_CPU/M2B_CPU/M2C_SB (priključki M.2 Socket 3)
Obstajata dve vrsti pogonov SSD M.2: pogoni SSD M.2 SATA in pogoni SSD M.2 PCIe. Ta matična plošča podpira samo pogone SSD M.2 PCIe. Upoštevajte, da pogona SSD M.2 PCIe ni mogoče uporabiti za ustvarjanje niza RAID s trdim diskom SATA. Za navodila o konfiguriranju polja RAID pojdite na stran »Konfiguriranje niza RAID« na spletnem mestu GIGABYTE.
Sledite spodnjim korakom za pravilno namestitev pogona SSD M.2 v priključek M.2.
- M2A_CPU/M2B_CPU:
1. korak:
Povlecite jeziček sponke navzgor in iz montažne luknje. Potisnite pogon SSD M.2 v priključek pod kotom.
2. korak:
Pritisnite pogon SSD M.2 navzdol in ga nato pritrdite tako, da pritisnete jeziček sponke v montažno luknjo.
![]()
- M2C_SB:
(priključek je na zadnji strani matične plošče. V priključek M2C_SB ne nameščajte pogona SSD M.2, ki je opremljen z lastnim hladilnikom.)
1. korak: Z izvijačem odvijte vijak z matične plošče. Potisnite pogon SSD M.2 v priključek pod kotom.
2. korak: Pritisnite pogon SSD M.2 navzdol in ga nato pritrdite z vijakom.
* Vrste pogonov SSD M.2, ki jih podpira posamezen priključek M.2:
| Pogon SSD M.2 PCIe x4 | Pogon SSD M.2 PCIe x2 | Pogon SSD M.2 SATA | |
| M2A_CPU | | |  |
| M2B_CPU | (Opomba) | | |
| M2C_SB | | | |
(Opomba) Dejanska podpora se lahko razlikuje glede na procesor.
11) F_PANEL (glavnik sprednje plošče)
Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor za vdor v ohišje in indikator stanja sistema na ohišju na ta glavnik v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.
- PLED/PWR_LED (LED za vklop):
| Stanje sistema | LED |
| S0 | Vklopljeno |
| S3/S4/S5 | Izklopljeno |
Se poveže z indikatorjem stanja napajanja na sprednji plošči ohišja. LED-dioda sveti, ko sistem deluje. LED-dioda je izklopljena, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).
- PW (stikalo za vklop):
Se poveže s stikalom za vklop na sprednji plošči ohišja. Konfigurirate lahko način izklopa sistema s stikalom za vklop (pojdite na stran »Nastavitev BIOS-a« na spletnem mestu GIGABYTE in poiščite »Soft-Off by PWR-BTTN« za več informacij). - SPEAK (zvočnik):
Se poveže z zvočnikom na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z oddajanjem piska. En kratek pisk se bo zaslišal, če ob zagonu sistema ne bo zaznana nobena težava. - HD (LED za aktivnost trdega diska):
Se poveže z LED-diodo za aktivnost trdega diska na sprednji plošči ohišja. LED-dioda sveti, ko trdi disk bere ali zapisuje podatke. - RES (stikalo za ponastavitev):
Se poveže s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne more normalno znova zagnati. - CI (glavnik za vdor v ohišje):
Se poveže s stikalom/senzorjem za vdor v ohišje na ohišju, ki lahko zazna, ali je bil pokrov ohišja odstranjen. Ta funkcija zahteva ohišje s stikalom/senzorjem za vdor v ohišje. - NC: Brez povezave.
Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je v glavnem sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska, zvočnika itd. Ko priključujete modul sprednje plošče ohišja na ta glavnik, se prepričajte, da se dodelitve žic in dodelitve pinov pravilno ujemajo.
12) F_AUDIO (glavnik za zvok sprednje plošče)
Glavnik za zvok sprednje plošče podpira zvok visoke ločljivosti (HD). Na ta glavnik lahko priključite zvočni modul sprednje plošče ohišja. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami pinov glavnika matične plošče. Nepravilna povezava med priključkom modula in glavnikom matične plošče bo onemogočila delovanje naprave ali jo celo poškodovala.
| Št. priključka | Definicija |
| 1 | MIC L |
| 2 | GND |
| 3 | MIC R |
| 4 | NC |
| 5 | Head Phone R |
| 6 | MIC Detection |
| 7 | SENSE_SEND |
| 8 | No Pin |
| 9 | Head Phone L |
| 10 | Head Phone Detection |
Nekatera ohišja imajo sprednjo avdio ploščo z ločenimi priključki na vsaki žici namesto enega vtiča. Za informacije o priključitvi sprednje avdio plošče, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.
13) FU3C_5G (priključek USB Type-C®, s podporo za USB 3.2 Gen 1)
Priključek je skladen s specifikacijo USB 3.2 Gen 1 in lahko zagotavlja eno vrata USB.
| Št. priključka | Definicija | Št. priključka | Definicija |
| 1 | VBUS | 11 | VBUS |
| 2 | TX1+ | 12 | TX2+ |
| 3 | TX1- | 13 | TX2- |
| 4 | GND | 14 | GND |
| 5 | RX1+ | 15 | RX2+ |
| 6 | RX1- | 16 | RX2- |
| 7 | VBUS | 17 | GND |
| 8 | CC1 | 18 | D- |
| 9 | SBU1 | 19 | D+ |
| 10 | SBU2 | 20 | CC2 |
14) FU3A_5G (priključek USB 3.2 Gen 1)
Priključek je skladen s specifikacijama USB 3.2 Gen 1 in USB 2.0 in lahko zagotavlja dvoje vrat USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dvoje vrat USB 3.2 Gen 1, se obrnite na lokalnega prodajalca.
| Št. priključka | Definicija | Št. priključka | Definicija |
| 1 | VBUS | 11 | D2+ |
| 2 | SSRX1- | 12 | D2- |
| 3 | SSRX1+ | 13 | GND |
| 4 | GND | 14 | SSTX2+ |
| 5 | SSTX1- | 15 | SSTX2- |
| 6 | SSTX1+ | 16 | GND |
| 7 | GND | 17 | SSRX2+ |
| 8 | D1- | 18 | SSRX2- |
| 9 | D1+ | 19 | VBUS |
| 10 | NC | 20 | No Pin |
15) FUSB_1/FUSB_2 (priključki USB 2.0/1.1)
Priključki so skladni s specifikacijo USB 2.0/1.1. Vsak priključek USB lahko zagotavlja dvoje vrat USB prek dodatnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.
| Št. priključka | Definicija |
| 1 | Napajanje (5V) |
| 2 | Napajanje (5V) |
| 3 | USB DX- |
| 4 | USB DY- |
| 5 | USB DX+ |
| 6 | USB DY+ |
| 7 | GND |
| 8 | GND |
| 9 | No Pin |
| 10 | NC |
Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in izključili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.
16) SPI_TPM (priključek modula zaupanja Trusted Platform)
Na ta priključek lahko priključite modul zaupanja SPI TPM (Trusted Platform Module).
| Št. priključka | Definicija |
| 1 | Izhod podatkov |
| 2 | Napajanje (1,8 V) |
| 3 | No Pin |
| 4 | NC |
| 5 | Vhod podatkov |
| 6 | CLK |
| 7 | Izbira čipa |
| 8 | GND |
| 9 | IRQ |
| 10 | NC |
| 11 | NC |
| 12 | RST |
17) RST (skakalni mostiček za ponastavitev)
Skakalni mostiček za ponastavitev lahko povežete s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se ta zamrzne in ne more normalno znova zagnati.
| Št. priključka | Definicija |
| 1 | Ponastavitev |
| 2 | GND |
Skakalni mostiček za ponastavitev vam omogoča uporabo več funkcij. Če želite gumb ponovno preslikati za izvajanje različnih opravil, pojdite na stran »BIOS Setup« (nastavitev BIOS-a) na spletnem mestu GIGABYTE in poiščite »RST (MULTIKEY)« za več informacij.
18) CLR_CMOS (skakalni mostiček za brisanje CMOS-a)
Uporabite ta skakalni mostiček, da počistite konfiguracijo BIOS-a in ponastavite vrednosti CMOS-a na tovarniške nastavitve. Če želite počistiti vrednosti CMOS-a, se z kovinskim predmetom, kot je izvijač, za nekaj sekund dotaknite obeh priključkov.
- Preden počistite vrednosti CMOS-a, vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice.
- Po ponovnem zagonu sistema pojdite v nastavitev BIOS-a, da naložite tovarniške nastavitve (izberite Load Optimized Defaults (naloži optimizirane privzete nastavitve)) ali ročno konfigurirajte nastavitve BIOS-a (za več informacij pojdite na stran »BIOS Setup« (nastavitev BIOS-a) na spletnem mestu GIGABYTE).
19) BAT/BAT1 (baterija)
Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, saj vrednosti CMOS-a morda ne bodo točne ali pa se bodo izgubile.
Vrednosti CMOS lahko počistite tako, da odstranite baterijo:
- Izklopite računalnik in iztaknite napajalni kabel.
- Odklopite kabel baterije s priključka kabla baterije in počakajte eno minuto.
- Priključite kabel baterije.
- Priključite napajalni kabel in znova zaženite računalnik.
| Številka priključka | Definicija |
| 1 (+) | Napajanje RTC |
| 2 (-) | GND |
- Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
- Baterijo zamenjajte z enakovredno. Če baterijo zamenjate z napačnim modelom, lahko pride do poškodbe vaših naprav.
- Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
- Z izrabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.
20) CPU/DRAM/VGA/BOOT (statusne LED-diode)
Statusne LED-diode prikazujejo, ali CPU, pomnilnik, grafična kartica in operacijski sistem delujejo pravilno po vklopu sistema. Če sveti LED-dioda CPU/DRAM/VGA, to pomeni, da ustrezna naprava ne deluje normalno; če sveti LED-dioda BOOT, to pomeni, da še niste vstopili v operacijski sistem.
CPU: LED-dioda stanja CPU
DRAM: LED-dioda stanja pomnilnika
VGA: LED-dioda stanja grafične kartice
BOOT: LED-dioda stanja operacijskega sistema
Nastavitev BIOS-a
BIOS (Basic Input and Output System) beleži strojne parametre sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samotestiranja ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij.
Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS-u za ohranjanje vrednosti konfiguracije v CMOS-u.
Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om, ko je napajanje vklopljeno.
Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali Q-Flash Plus.
- Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
- Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje zaustavitve S5). Shranite najnovejši BIOS na USB ključ in ga priključite v namensko vrata, nato pa lahko samodejno posodobite BIOS s preprostim pritiskom na gumb Q-Flash Plus.
Za navodila o uporabi pripomočkov Q-Flash in Q-Flash Plus pojdite na stran "Edinstvene funkcije" spletnega mesta GIGABYTE in poiščite "BIOS Update Utilities".
- Ker je posodabljanje BIOS-a potencialno tvegano, je priporočljivo, da ne posodabljate BIOS-a, če nimate težav s trenutno različico BIOS-a. Če želite posodobiti BIOS, to storite previdno. Nepravilno posodabljanje BIOS-a lahko povzroči okvaro sistema.
- Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če to potrebujete), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. V tem primeru poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti.
- Glejte predstavitve baterije/jumperja za brisanje CMOS v poglavju o namestitvi strojne opreme ali pojdite na stran "Nastavitev BIOS-a" spletnega mesta GIGABYTE in poiščite "Naloži optimizirane privzete nastavitve" za navodila o tem, kako počistiti vrednosti CMOS.
Za podrobnosti o konfiguriranju nastavitev BIOS-a obiščite spletno mesto GIGABYTE.
https://www.gigabyte.com/WebPage/1081/amd800-bios.html

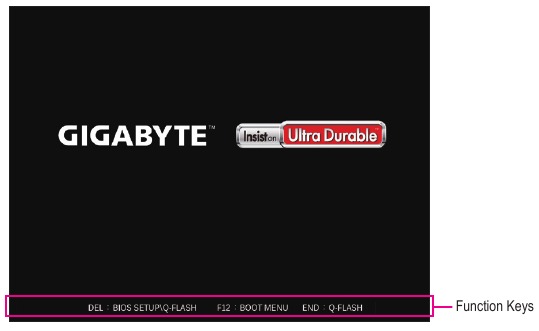

Začetni zaslon:
Naslednji začetni logotip se bo prikazal ob zagonu računalnika.
Funkcijske tipke:
<DEL>: BIOS SETUP\Q-FLASH
Pritisnite tipko <Delete> za vstop v nastavitev BIOS-a ali za dostop do pripomočka Q-Flash v nastavitvi BIOS-a.
<F12>: BOOT MENU
Meni za zagon vam omogoča, da nastavite prvo zagonsko napravo brez vstopa v nastavitev BIOS-a. V meniju za zagon uporabite puščično tipko gor <↑> ali puščično tipko dol <↓> za izbiro prve zagonske naprave, nato pritisnite <Enter> za potrditev. Sistem se bo takoj zagnal iz naprave.
Opomba: nastavitev v meniju za zagon velja samo enkrat. Po ponovnem zagonu sistema bo vrstni red zagona naprav še vedno temeljil na nastavitvah v nastavitvi BIOS-a.
<END>: Q-FLASH
Pritisnite tipko <End> za neposreden dostop do pripomočka Q-Flash, ne da bi vam bilo treba najprej vstopiti v nastavitev BIOS-a.
Namestitev operacijskega sistema in gonilnikov
Namestitev operacijskega sistema
S pravilnimi nastavitvami BIOS-a ste pripravljeni na namestitev operacijskega sistema.
Ker nekateri operacijski sistemi že vključujejo gonilnik RAID, vam med postopkom namestitve sistema Windows ni treba namestiti ločenega gonilnika RAID. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike iz GIGABYTE Control Center, da zagotovite delovanje in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da med postopkom namestitve operacijskega sistema zagotovite dodaten gonilnik RAID, glejte spodnje korake:
1. korak:
Pojdite na spletno mesto GIGABYTE, poiščite spletno stran modela matične plošče, prenesite datoteko AMD RAID Preinstall Driver (AMD RAID prednamestitveni gonilnik) na strani Support\Download\SATA RAID/AHCI (Podpora\Prenos\SATA RAID/AHCI), razširite datoteko in kopirajte datoteke na svoj USB ključ.
2. korak:
Zaganjajte se z namestitvenega diska Windows in izvedite standardne korake za namestitev operacijskega sistema. Ko se prikaže zaslon, ki vas prosi, da naložite gonilnik, izberite Browse (Prebrskaj).
3. korak:

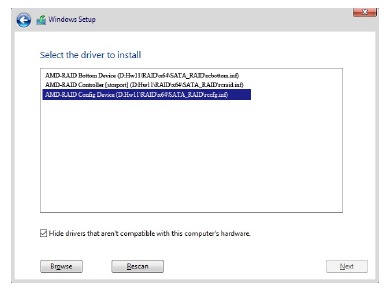

Vstavite USB ključ in nato poiščite lokacijo gonilnikov. Sledite navodilom na zaslonu, da namestite naslednje tri gonilnike v navedenem vrstnem redu.
- AMD-RAID Bottom Device
- AMD-RAID Controller
- AMD-RAID Config Device
Na koncu nadaljujte z namestitvijo operacijskega sistema.
Namestitev gonilnikov

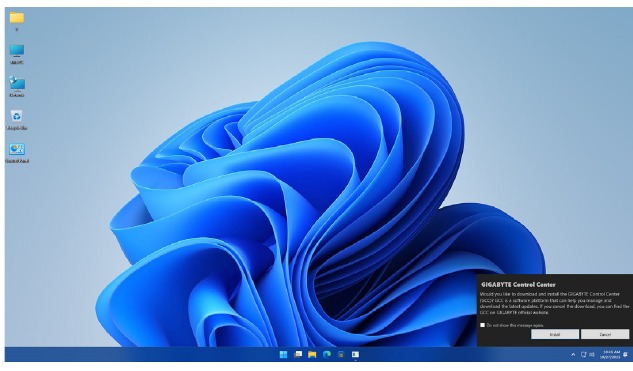

Po namestitvi operacijskega sistema se bo v spodnjem desnem kotu namizja pojavilo pogovorno okno, ki vas vpraša, ali želite prenesti in namestiti gonilnike in aplikacije GIGABYTE prek GIGABYTE Control Center (GCC). Kliknite Install (Namesti), da nadaljujete z namestitvijo. (V nastavitvi BIOS-a se prepričajte, da je Settings\IO Ports\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader nastavljen na Enabled (Omogočeno).)

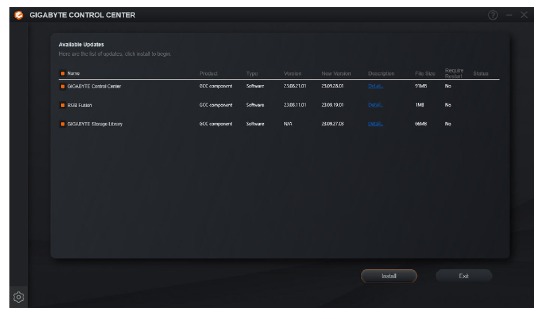

Ko se prikaže pogovorno okno EULA (licenčna pogodba za končnega uporabnika), pritisnite <Accept> (Sprejmi), da namestite GIGABYTE Control Center (GCC). Na zaslonu GIGABYTE CONTROL CENTER izberite gonilnike in aplikacije, ki jih želite namestiti, in kliknite Install (Namesti).
Pred namestitvijo se prepričajte, da je sistem povezan z internetom.
Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.
https://www.gigabyte.com/WebPage/1082/amd800-app.html
Za več informacij o odpravljanju težav obiščite spletno mesto GIGABYTE.
https://www.gigabyte.com/WebPage/351/faq.html
Konfiguriranje niza RAID
Ravni RAID
| RAID 0 | RAID 1 | RAID 5 (Opomba) | RAID 10 | |
| Najmanjše število trdih diskov | ≥2 | 2 | ≥3 | 4 |
| Kapaciteta polja | Število trdih diskov * Velikost najmanjšega diska | Velikost najmanjšega diska | (Število trdih diskov -1) * Velikost najmanjšega diska | (Število trdih diskov/2) * Velikost najmanjšega diska |
| Toleranca napak | Ne | Da | Da | Da |
Preden začnete, pripravite naslednje elemente:
Ta matična plošča podpira RAID 0, RAID 1, RAID 5 in RAID 10. Pred konfiguriranjem polja RAID pripravite pravilno število trdih diskov, kot je navedeno v zgornji tabeli.
- Trdi diski SATA ali SSD-ji. Za zagotovitev optimalnega delovanja je priporočljivo uporabiti dva trda diska z enakim modelom in kapaciteto.
- Namestitveni disk Windows.
- Računalnik s povezavo z internetom.
- USB ključ.
SSD M.2 PCIe ni mogoče uporabiti za nastavitev niza RAID s trdim diskom SATA.
(Opomba) Na voljo samo na NVMe SSD-jih s procesorji AMD Ryzen™ serije 9000.
Za podrobnosti o konfiguriranju polja RAID obiščite spletno mesto GIGABYTE.
https://www.gigabyte.com/WebPage/1080/amd800-raid.html
Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/marketing): https://esupport.gigabyte.com
Spletni naslov (angleščina): https://www.gigabyte.com
Spletni naslov (kitajščina): https://www.gigabyte.com/tw

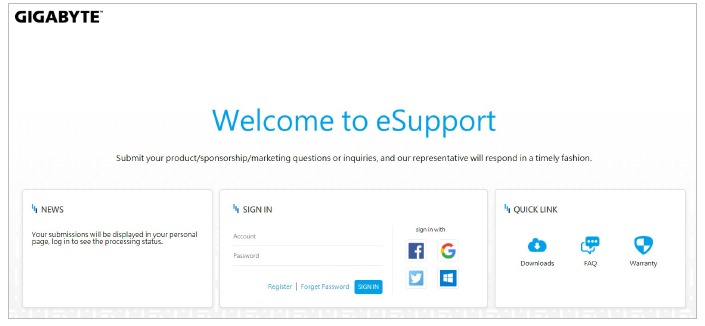

GIGABYTE eSupport
Za pošiljanje tehničnega ali netehničnega (prodaja/marketing) vprašanja se povežite na:
https://esupport.gigabyte.com
Reference
Prenesi navodilo
Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.
Prenesi Priročnik za Gigabyte B850M C
