Gigabyte B850M C qo'llanmasi

Mahsulot bilan tanishuv

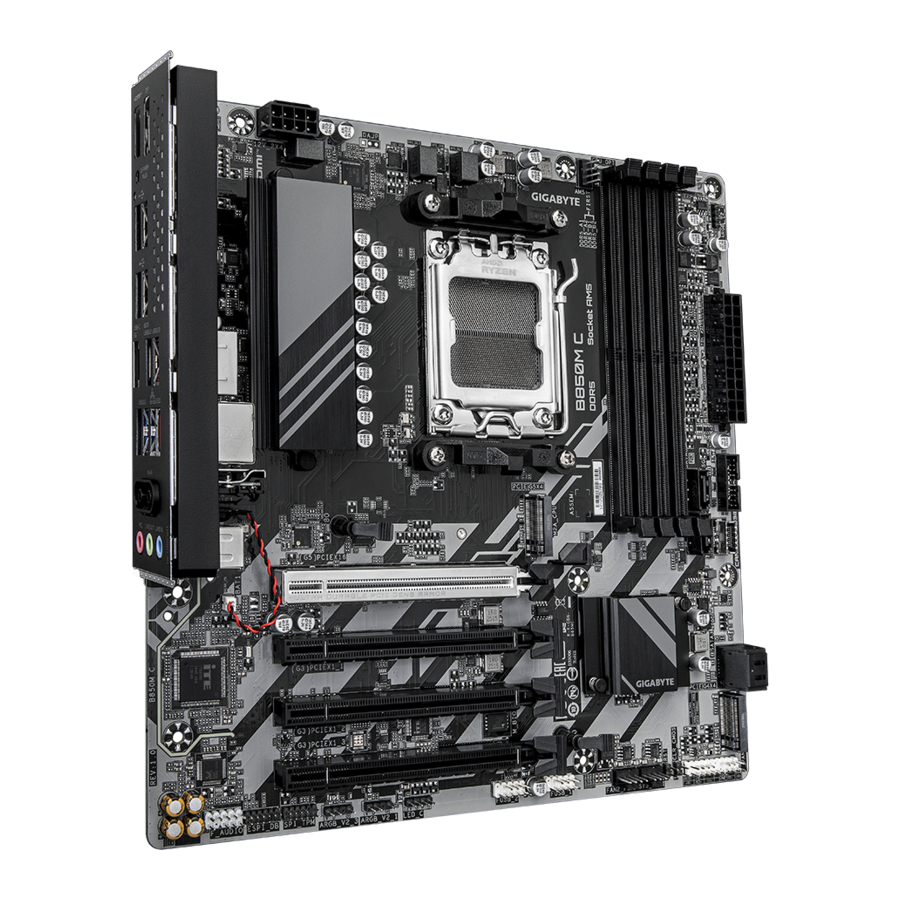

Ona plata joylashuvi

Harorat sensori

(Eslatma) Ulagich ona plata orqa tomonida joylashgan.

Qutining ichida nima bor

• B850M C ona plata
• Foydalanuvchi qo'llanmasi
• Tez o'rnatish bo'yicha qo'llanma
• Bitta antenna
• Ikki SATA kabeli

* Yuqoridagi quti tarkibi faqat ma'lumot uchun bo'lib, haqiqiy elementlar siz olgan mahsulot paketiga bog'liq bo'ladi. Quti tarkibi ogohlantirishsiz o'zgartirilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi amallarni bajaring:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzmang. Ushbu stikerlar kafolatni tekshirish uchun zarur.
• Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
• Uskuna komponentlarini ona platasidagi ichki ulagichlarga ulashda ularning mahkam va ishonchli ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda metall o'tkazgichlar yoki ulagichlarga tegmang.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzukini taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avvalo statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik ekranlash idishi ichiga joylashtiring.
• Ona platadan quvvat manbai kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotdan foydalanishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarning ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona plata yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga joylashtirmang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytirgich yoki elektr uzatgichidan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	AMD Socket AM5, quyidagilarni qo‘llab-quvvatlaydi: AMD Ryzen ™ 9000 Series Processors/ AMD Ryzen ™ 8000 Series Processors/ AMD Ryzen ™ 7000 Series Processors (CPU-ni qo‘llab-quvvatlash bo‘yicha eng so‘nggi ro‘yxat uchun GIGABYTE veb-saytiga o‘ting.)
Chipset	AMD B850
Xotira	DDR5 5200/4800 MT/s xotira modullarini qo‘llab-quvvatlash Tizim xotirasining 256 GB gacha (64 GB bitta DIMM sig‘imi) qo‘llab-quvvatlaydigan 4 x DDR5 DIMM uyalari Ikki kanalli xotira arxitekturasi ECC bo‘lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo‘llab-quvvatlash Overclocking (AMD EXPO ™) uchun AMD EXtended Profiles va Extreme Memory Profile (XMP) xotira modullarini qo‘llab-quvvatlash (CPU va xotira konfiguratsiyasi qo‘llab-quvvatlanadigan xotira turlari, ma’lumotlar uzatish tezligi (tezligi) va DRAM modullari soniga ta’sir qilishi mumkin, qo‘shimcha ma’lumot olish uchun GIGABYTE veb-saytidagi "Xotirani qo‘llab-quvvatlash ro‘yxati"ga qarang.)
O‘rnatilgan Grafika	AMD Radeon ™ Graphics-ni qo‘llab-quvvatlaydigan o‘rnatilgan grafik protsessor: Maksimal 3840x2160@144 Hz o‘lchamli 1 x DisplayPort * DisplayPort 1.4 versiyasi va HDR-ni qo‘llab-quvvatlash. Maksimal 4096x2160@60 Hz o‘lchamli 1 x HDMI porti * HDMI 2.1 versiyasi, HDCP 2.3 va HDR-ni qo‘llab-quvvatlash. ** Asl HDMI 2.1 TMDS bilan mos portlarni qo‘llab-quvvatlash. (Grafika xususiyatlari CPU qo‘llab-quvvatlashiga qarab farq qilishi mumkin.)
Audio	Realtek ® Audio CODEC Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanalli * Audio dasturiy ta’minot yordamida audio raz’emining funksionalligini o‘zgartirishingiz mumkin. 7.1-kanalli audio sozlash uchun audio sozlamalari uchun audio dasturiy ta’minotga kiring.
LAN	Realtek ® 2.5GbE LAN chipi (2.5 Gbps/1 Gbps/100 Mbps)
Simsiz aloqa moduli	Realtek ® Wi-Fi 7 RTL8922AE 802.11a, b, g, n, ac, ax, be, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo‘llab-quvvatlaydi BLUETOOTH 5.4 11be 160MHz simsiz standartini qo‘llab-quvvatlash (Haqiqiy ma’lumotlar uzatish tezligi atrof-muhit va jihozga qarab farq qilishi mumkin.) * Wi-Fi 7 funksiyalari to‘g‘ri ishlashi uchun Windows 11 SV3 talab etiladi. (Windows 10 uchun hech qanday drayver mavjud emas.) ** 6 GHz diapazonidagi Wi-Fi 7 kanallarining mavjudligi har bir mamlakat qoidalariga bog‘liq. *** Bluetooth versiyasi yangilanishlar bilan o‘zgarishi mumkin. Tafsilotlar uchun Wi-Fi chipi sotuvchisining veb-saytiga qarang.
Kengaytirish uyalari	1 x PCI Express x16 uyasi (PCIEX16), CPUga o‘rnatilgan: AMD Ryzen ™ 9000/7000 Series Processors PCIe 5.0 x16 rejimini qo‘llab-quvvatlaydi AMD Ryzen ™ 8000 Series-Phoenix 1 Processors PCIe 4.0 x8 rejimini qo‘llab-quvvatlaydi AMD Ryzen ™ 8000 Series-Phoenix 2 Processors PCIe 4.0 x4 rejimini qo‘llab-quvvatlaydi * PCIEX16 uyasi faqat grafik karta yoki NVMe SSD-ni qo‘llab-quvvatlashi mumkin. Agar faqat bitta grafik karta o‘rnatilishi kerak bo‘lsa, uni albatta PCIEX16 uyasiga o‘rnating. Chipset: 3 x PCI Express x16 uyalari, PCIe 3.0-ni qo‘llab-quvvatlaydi va x1 tezlikda ishlaydi (PCIEX1_1, PCIEX1_2, PCIEX1_3)
Saqlash interfeysi	1 x M.2 ulagichi (M2A_CPU), CPU-ga o‘rnatilgan, Socket 3-ni qo‘llab-quvvatlaydi, M kaliti, 2280 turdagi SSD-lar: AMD Ryzen ™ 9000/7000 Series Processors PCIe 5.0 x4/x2 SSD-larni qo‘llab-quvvatlaydi AMD Ryzen ™ 8000 Series-Phoenix 1 Processors PCIe 4.0 x4/x2 SSD-larni qo‘llab-quvvatlaydi AMD Ryzen ™ 8000 Series-Phoenix 2 Processors PCIe 4.0 x4/x2 SSD-larni qo‘llab-quvvatlaydi 1 x M.2 ulagichi (M2B_CPU), CPU-ga o‘rnatilgan, Socket 3-ni qo‘llab-quvvatlaydi, M kaliti, 2280 turdagi SSD-lar: AMD Ryzen ™ 9000/7000 Series Processors PCIe 4.0 x4/x2 SSD-larni qo‘llab-quvvatlaydi AMD Ryzen ™ 8000 Series-Phoenix 1 Processors PCIe 4.0 x4/x2 SSD-larni qo‘llab-quvvatlaydi AMD Ryzen ™ 8000 Series-Phoenix 2 Processors PCIe 4.0 x2 SSD-larni qo‘llab-quvvatlaydi Plata orqa tomonidagi 1 x M.2 ulagichi (M2C_SB), Chipset-ga o‘rnatilgan, Socket 3-ni qo‘llab-quvvatlaydi, M kaliti, 2280 turdagi PCIe 4.0 x2 SSD-lar 4 x SATA 6Gb/s ulagichlari NVMe SSD saqlash qurilmalari uchun RAID 0, RAID 1, RAID 5 va RAID 10-ni qo‘llab-quvvatlash * RAID 5 faqat AMD Ryzen ™ 9000 Series Processors-da mavjud. SATA saqlash qurilmalari uchun RAID 0, RAID 1 va RAID 10-ni qo‘llab-quvvatlash
USB	CPU: Orqa paneldagi x USB Type-C ® porti, USB 3.2 Gen 1-ni qo‘llab-quvvatlaydi Orqa paneldagi x USB 3.2 Gen 2 Type-A portlari (qizil) CPU+USB 2.0 Hub: Orqa paneldagi 4 x USB 2.0/1.1 portlari Chipset: Ichki USB header orqali mavjud bo‘lgan USB 3.2 Gen 1-ni qo‘llab-quvvatlaydigan 1 x USB Type-C ® porti 4 x USB 3.2 Gen 1 portlari (orqa paneldagi 2 ta port, ichki USB header orqali mavjud bo‘lgan 2 ta port) Ichki USB headers orqali mavjud bo‘lgan 4 x USB 2.0/1.1 portlari
Ichki ulagichlar	1 x 24-pin ATX asosiy quvvat ulagichi 1 x 8-pin ATX 12V quvvat ulagichi 1 x CPU fan header 1 x CPU fan/suv sovutish nasosi header 1 x tizim fan header 1 x tizim fan/suv sovutish nasosi header 3 x manzilli RGB Gen2 LED strip headers 1 x RGB LED strip header 3 x M.2 Socket 3 ulagichlari 4 x SATA 6Gb/s ulagichlari 1 x old panel header 1 x old panel audio header USB 3.2 Gen 1-ni qo‘llab-quvvatlaydigan 1 x USB Type-C ® header 1 x USB 3.2 Gen 1 header 4 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (Faqat GC-TPM2.0 SPI V2 moduli uchun) 1 x reset jumper 1 x Clear CMOS jumper
Orqa panel ulagichlari	1 x DisplayPort (Eslatma) 1 x HDMI porti (Eslatma) 1 x Q-Flash Plus tugmasi 4 x USB 2.0/1.1 portlari 2 x USB 3.2 Gen 2 Type-A portlari (qizil) USB 3.2 Gen 1-ni qo‘llab-quvvatlaydigan 1 x USB Type-C ® porti 1 x RJ-45 porti 2 x USB 3.2 Gen 1 portlari 2 x antenna ulagichlari (2T2R) 3 x audio raz’emlari
I/U kontrolleri	iTE ® I/U kontrolleri chipi
Uskuna monitori	Kuchlanishni aniqlash Haroratni aniqlash Fan tezligini aniqlash Suv sovutish oqimi tezligini aniqlash Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan (nasos) tezligini nazorat qilish funksiyasi qo‘llab-quvvatlanishi siz o‘rnatgan fanga (nasosga) bog‘liq bo‘ladi.
BIOS	1 x 256 Mbit flesh Litsenziyalangan AMI UEFI BIOS-dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	GIGABYTE Control Center (GCC)ni qo‘llab-quvvatlash * GCC-dagi mavjud ilovalar ona plata modeliga qarab farq qilishi mumkin. Har bir ilovaning qo‘llab-quvvatlanadigan funksiyalari ham ona plata xususiyatlariga qarab farq qilishi mumkin. Q-Flash-ni qo‘llab-quvvatlash Q-Flash Plus-ni qo‘llab-quvvatlash Smart Backup-ni qo‘llab-quvvatlash
To‘plamga kiritilgan dasturiy ta’minot	Norton ® Internet Security (OEM versiyasi)
Operatsion tizim	Windows 11 64-bit-ni qo‘llab-quvvatlash
Form faktor	Micro ATX Form faktori; 24,4 sm x 24,4 sm

* GIGABYTE mahsulot spetsifikatsiyalari va mahsulot bilan bog‘liq ma’lumotlarga oldindan ogohlantirmasdan o‘zgartirish kiritish huquqini o‘zida saqlab qoladi.

(Eslatma) Haqiqiy qo‘llab-quvvatlash CPUga qarab farq qilishi mumkin.

Iltimos, ilovalarning so‘nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring. https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU-ni qo'llab-quvvatlashiga ishonch hosil qiling. (Eng so'nggi CPU-ni qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU-ni o'rnatishdan oldin har doim kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• CPU-ning birinchi pinini toping. Agar CPU noto'g'ri yo'naltirilgan bo'lsa, uni o'rnatib bo'lmaydi. (Yoki CPU-ning ikkala tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmalarini topishingiz mumkin.)
• CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferik qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, buni CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalaringizga muvofiq bajaring.

A. CPU yo'nalishiga e'tibor bering
Ona plata CPU uyasidagi tekislash tugmalariga va CPU-dagi tirqishlarga e'tibor bering.

CPU-ni o'rnatishdan oldin CPU uyasining qopqog'ini olmang. CPU-ni o'rnatib, yuklash plastinkasini yopganingizdan so'ng, u yuklash plastinkasidan avtomatik ravishda chiqib ketishi mumkin.

Iltimos, apparat o'rnatish bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

B. CPU-ni o'rnatish
CPU-ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1. CPU uyasi dastagi tutqichini ehtiyotkorlik bilan pastga bosing va uya tomonidan uzoqlashtiring.
2. CPU uyasini qulflash dastasini butunlay ko'taring.
3. Barmoqlaringiz bilan metall yuklash plastinkasini ochish uchun metall yuklash plastinkasiga biriktirilgan plastik himoya qopqog'ini ushlab turing.

CPU-ni barmoqlaringiz bilan qirralaridan ushlab turing. CPU-ning birinchi pin belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya tekislash tugmalari bilan tekislashingiz mumkin) va CPU-ni ehtiyotkorlik bilan joyiga o'rnating.

CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plastinkasini yoping. Uya dastasini ushlab turuvchi tab ostiga mahkamlang. Plastik himoya qopqog'i o'z-o'zidan chiqib ketadi va uni olib tashlash mumkin.

* CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.

CPU to'g'ri o'rnatilmagan bo'lsa, CPU uya qulflash dastasini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazishi mumkin.

C. CPU sovutgichini o'rnatish
CPU-ni o'rnatgandan so'ng, CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni foydalaniladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichi uchun foydalanuvchi qo'llanmasiga murojaat qiling.)

O'rnatilgan CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.

A turi:
CPU sovutgich klipini ushlab turuvchi ramkaning bir tomonidagi o'rnatish tirgakchasiga ulang. Boshqa tomonda, uni ushlab turuvchi ramkadagi o'rnatish tirgakchasiga ulash uchun CPU sovutgich klipini to'g'ri pastga bosing. Joyiga qulflash uchun kam tutqichini chap tomondan o'ng tomonga burang.

B turi:
Avval CPU ushlab turuvchi ramkasidan to'rtta vintni olib tashlang va CPU ushlab turuvchi ramkasini olib tashlang. Keyin CPU sovutgichidagi to'rtta yelkali vintni orqa plastinkadan tayanchlar bilan tekislang. O'ngdagi kabi har bir yelkali vintni 1-2-3-4 (x) naqshda mahkamlang.

* B turdagi CPU sovutgichidan foydalanganda, har bir vintni bir qadamda oxirigacha mahkamlash tavsiya etilmaydi. 1-2-3-4 tartibida boring, har bir qadamda soat yo'nalishi bo'yicha 1 aylanishda vintni mahkamlang. Barcha vintlar mahkamlanguncha 1-2-3-4 bosqichlarni takrorlang.

Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU_FAN) ulang.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'im, brend, tezlik va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin har doim kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Xotira modullari bexato dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.
• Xotira modullarini o'rnatayotganda, avval DDR5_A2 uyasiga o'rnatishga ishonch hosil qiling.

* Tavsiya etilgan xotira konfiguratsiyalari:

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
1 modul	- -		- -	- -
2 modul*	- -		- -
4 modul*

(""=O'rnatilgan, "- -"=Xotira yo'q)
(" * "=Tavsiya etilgan ikki kanalli xotira konfiguratsiyalari)

Agar xotira moduli yuklashdan oldin noto'g'ri uyaga o'rnatilgan bo'lsa, xotira holati LED yoritadi. Xotira moduli to'g'ri uyaga o'rnatilganligiga ishonch hosil qiling. Xotirani o'rnatish bo'yicha ko'rsatmalar uchun jadvalga qarang.

Ikki kanalli xotira konfiguratsiyasi
Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va ikki kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Ikki kanalli xotira rejimini yoqish original xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda ikkita xotira uyasi mavjud:
A kanali: DDR5_A1, DDR5_A2
B kanali: DDR5_B1, DDR5_B2

CPU cheklovlari tufayli, ikki kanalli rejimda xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, ikki kanalli rejimni yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira moduli bilan ikki kanalli rejimni yoqayotganda, bir xil sig'im, brend, tezlik va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o‘rnatish

Kengaytirish kartasini o‘rnatishni boshlashdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata kengaytirish kartasini qo‘llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartasi bilan birga kelgan qo‘llanmani diqqat bilan o‘qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o‘rnatishdan oldin kompyuterni o‘chiring va elektr simini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to‘g‘ri o‘rnatish uchun quyidagi amallarni bajaring.

1. Kartaingizni qo‘llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog‘ini olib tashlang.
2. Kartani uyaga to‘g‘rilang va u uyaga to‘liq o‘rnaguncha kartani pastga bosing.
3. Kengaytirish kartasi o‘z uyasiga to‘liq o‘rnashganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalarini o‘rnatgandan so‘ng, shassi qopqog‘ini(larini) o‘rnating.
6. Kompyuteringizni yoqing. Agar kerak bo‘lsa, kengaytirish kartangiz(laringiz) uchun kerakli BIOS o‘zgarishlarini kiritish uchun BIOS sozlamalariga o‘ting.
7. Operatsion tizimingizga kengaytirish kartasi bilan ta’minlangan drayverni o‘rnating.


Orqa panel ulagichlari

1. DisplayPort ^{(Note 1)}
   DisplayPort ikki tomonlama audio uzatishni qo‘llab-quvvatlab, yuqori sifatli raqamli tasvir va audioni taqdim etadi. Ushbu portdan DisplayPort-ni qo‘llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 3840x2160@144 Hz o‘lchamni qo‘llab-quvvatlashi mumkin, lekin qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar foydalanilayotgan monitorga bog‘liq.
2. HDMI porti ^{(Note 1)}
   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo‘llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1 kanalli LPCM audio chiqishini qo‘llab-quvvatlaydi. HDMI-ni qo‘llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo‘llab-quvvatlanadigan maksimal o‘lcham 4096x2160@60 Hz, ammo qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar foydalanilayotgan monitorga bog‘liq.

DisplayPort/HDMI qurilmasini o‘rnatgandan so‘ng, sukut bo‘yicha ovozni ijro etish qurilmasini DisplayPort/HDMI ga o‘rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)

3. Q-Flash Plus tugmasi ^{(Note 2)}
   Q-Flash Plus tizimingiz o‘chirilganida BIOSni yangilash imkonini beradi (S5 o‘chirish holati). Eng so‘nggi BIOSni USB xotira kartasida saqlang va uni maxsus portga ulang, so‘ngra Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda o‘chirib yoqishingiz mumkin. BIOS moslash va o‘chirib yoqish harakatlari boshlanganda QFLED miltillaydi va asosiy BIOSni o‘chirib yoqish tugallanganda miltillashni to‘xtatadi.
4. USB 2.0/1.1 Porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo‘llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
5. USB 3.2 Gen 2 Type-A Porti (Qizil)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
6. USB 3.2 Gen 2 Type-A Porti (Qizil) (Q-Flash Plus Porti)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning. Q-Flash Plus ^{(Note 2)}dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
7. USB Type-C^® Porti (USB 3.2 Gen 1 Qo‘llab-quvvatlashi bilan)
   Qaytariladigan USB porti USB 3.2 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.

(Note 1) Haqiqiy qo‘llab-quvvatlash protsessorga qarab farq qilishi mumkin.

(Note 2) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o‘ting va qo‘shimcha ma’lumot oling.

8. RJ-45 LAN Porti
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo‘lgan ma’lumotlar tezligida Internetga ulanishni ta’minlaydi. Quyida LAN porti LEDlarining holatlari tavsiflangan.

Tezlik LEDi:

Holat	Tavsif
To‘q sariq	2,5 Gbps ma’lumotlar tezligi
Yashil	1 Gbps ma’lumotlar tezligi
O‘chirilgan	100 Mbps ma’lumotlar tezligi

Faollik LEDi:

Holat	Tavsif
Miltillash	Ma’lumotlarni uzatish yoki qabul qilish sodir bo‘lmoqda
O‘chirilgan	Ma’lumotlarni uzatish yoki qabul qilish sodir bo‘lmayapti

9. USB 3.2 Gen 1 Porti
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
10. Antenna ulagichlari (2T2R)
    Antennani ulash uchun ushbu ulagichdan foydalaning.
    Yaxshiroq signal qabul qilish uchun antennaning antenna ulagichlariga mahkam ulanganligiga va keyin antennalarni to‘g‘ri yo‘naltirganingizga ishonch hosil qiling.
11. Line In/Orqa karnay chiqishi (Moviy)
    Kirish liniyasi uyasi.
12. Line Out/Old karnay chiqishi (Yashil)
    Chiqish liniyasi uyasi.
13. Mikrofon kirishi/Markaz/Subvufer karnay chiqishi (Pushti)
    Mikrofon kirishi uyasi.

Audio uyasi konfiguratsiyasi:

Uyasi	Quloqchin/2 kanalli	4 kanalli	5.1 kanalli	7.1 kanalli
Line In/Orqa karnay chiqishi
Line Out/Old karnay chiqishi
Mikrofon kirishi/Markaz/Subvufer karnay chiqishi
Old panel liniyasi chiqishi/Yon karnay chiqishi

Audio dasturiy ta’minotidan foydalanib, audio uyasining funksionalligini o‘zgartirishingiz mumkin. 7.1 kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiga kiring.

Audio dasturiy ta’minotini sozlash haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so‘ngra ona platadan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to‘g‘ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Ichki ulagichlar

1) 12V_2X4	11)	F_PANEL
2) ATX	12)	F_AUDIO
3) CPU_FAN	13)	FU3C_5G
4) SYS_FAN1	14)	FU3A_5G
5) FAN2_PUMP	15)	FUSB_1/FUSB_2
6) CPU_OPT	16)	SPI_TPM
7) SATA3 0/1/2/3	17)	RST
8) ARGB_V2_1/ARGB_V2_2/ARGB_V2_3	18)	CLR_CMOS
9) LED_C	19)	BAT/BAT1
10) M2A_CPU/M2B_CPU/M2C_SB (Note)	20)	CPU/DRAM/VGA/BOOT

(Note) Ulagich plata orqa tomonida joylashgan.

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulamoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin qurilmalar va kompyuteringiz o'chirilganligiga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli plata ulagichiga mahkam o'rnatilganligiga ishonch hosil qiling.

1/2) 12V_2X4/ATX (2x4 12V Quvvat Ulagichi va 2x12 Asosiy Quvvat Ulagichi)
Quvvat ulagichi yordamida quvvat manbai platadagi barcha komponentlarga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlikka chidamli dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaini (500W yoki undan yuqori) ishlatish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, bu beqaror yoki yuklanmaydigan tizimga olib kelishi mumkin. ATX

12V_2X4:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (Faqat 2x4 pinli 12V uchun)	5	+12V (Faqat 2x4 pinli 12V uchun)
2	GND (Faqat 2x4 pinli 12V uchun)	6	+12V (Faqat 2x4 pinli 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Faqat 2x12 pinli ATX uchun)	23	+5V (Faqat 2x12 pinli ATX uchun)
12	3.3V (Faqat 2x12 pinli ATX uchun)	24	GND (Faqat 2x12 pinli ATX uchun)

3/4) CPU_FAN/SYS_FAN1 (Fan sarlavhalari)
Ushbu platadagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Voltaj tezligini nazorat qilish
3	NC
4	PWM tezligini nazorat qilish

5) FAN2_PUMP (Tizimli fan/Suvni sovutish pompasi sarlavhasi)

Fan/nasos sarlavhasi 4 pinli va ahmoqlikka chidamli kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi. Sarlavha suvni sovutish pompasini tezligini nazorat qilishni ham ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Smart Fan 6" ni qidiring.

Pin raqami	Ta'rif
1	GND
2	Voltaj tezligini nazorat qilish
3	Sense
4	PWM tezligini nazorat qilish

• CPU va tizimingiz haddan tashqari qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulashga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

6) CPU_OPT (CPU Fan/Water Cooling Pump Header)
Fan/nasos ulagichi 4 pinli va bexato kiritish dizayniga ega. Ko'pgina fan ulagichlari bexato kiritish dizayniga ega. Fan kabelini ulashda uning to'g'ri yo'nalishda ulanganligiga ishonch hosil qiling (qora ulagich simi yer simidir). Tezlikni nazorat qilish funksiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanishni boshqarish
3	Sezish
4	PWM tezligini boshqarish

Ulagich	CPU_FAN	SYS_FAN1	FAN2_PUMP	CPU_OPT
Maksimal tok	2A	2A	2A	2A
Maksimal quvvat	24W	24W	24W	24W

7) SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)
SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

Pin raqami	Ta'rif
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun issiq ulashni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA Configuration" (SATA konfiguratsiyasi) ni qidiring.

8) ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 (Manzilli RGB Gen2 LED Strip sarlavhalari)
Sarlavhalar standart 5050 manzilli RGB Gen2 LED stripni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 3A (5V) va maksimal LEDlar soni 256 ta.

Pin raqami	Ta'rif
1	V (5V)
2	Ma'lumot
3	Pin yo'q
4	GND

Manzilli RGB Gen2 LED stripingizni sarlavhaga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED strip sarlavhasining 1-piniga ulangan bo'lishi kerak. Noto'g'ri ulanish LED stripining shikastlanishiga olib kelishi mumkin.

9) LED_C (RGB LED Strip sarlavhasi)
Sarlavha standart 5050 RGB LED stripini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

RGB LED stripingizni sarlavhaga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulangan bo'lishi kerak. Noto'g'ri ulanish LED stripining shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

• LEDning g'ayritabiiy ishlashiga yo'l qo'ymaslik uchun bir vaqtning o'zida bir xil sarlavhaga manzilli RGB Gen1 LED striplari va manzilli RGB Gen2 LED striplarini ulamang.
• Qurilmalarni o'rnatishdan yoki olib tashlashdan oldin, qurilmalaringizni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling.

Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.

10) M2A_CPU/M2B_CPU/M2C_SB (M.2 Socket 3 ulagichlari)
M.2 SSDlarning ikki turi mavjud: M.2 SATA SSDlari va M.2 PCIe SSDlari. Ushbu anakart faqat M.2 PCIe SSDlarini qo'llab-quvvatlaydi. Shuni yodda tutingki, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilmaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

M.2 SSDni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

• M2A_CPU/M2B_CPU:
  1-qadam:
  Qisqichning yorlig'ini yuqoriga torting va o'rnatish teshigidan chiqarib oling. M.2 SSDni burchak ostida ulagichga suring.
  2-qadam:
  M.2 SSDni pastga bosing va keyin qisqichning yorlig'ini o'rnatish teshigiga bosib uni mahkamlang.

• M2C_SB:
  (Ulagich anakartning orqa tomonida joylashgan. O'z issiqlik qabul qilgichi bilan birga kelgan M.2 SSDni M2C_SB ulagichiga o'rnatmang.)
  1-qadam: Anakartdan vintni bo'shatish uchun tornavidandan foydalaning. M.2 SSDni burchak ostida ulagichga suring.
  2-qadam: M.2 SSDni pastga bosing va keyin uni vint bilan mahkamlang.
  * Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD turlari:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2B_CPU	(Eslatma)
M2C_SB

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

11) F_PANEL (Old panel sarlavhasi)
Quvvat tugmasini, qayta yuklash tugmasini, dinamikni, korpusga kirish tugmasi/sensori va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat LEDi):

Tizim holati	LED
S0	Yoqilgan
S3/S4/S5	O'chirilgan

Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

• PW (Quvvat tugmasi):
  Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Soft-Off by PWR-BTTN" ni qidiring).
• SPEAK (Dinamik):
  Korpusning old panelidagi dinamikka ulanadi. Tizim ishga tushirish holati haqida tovushli kod chiqarish orqali xabar beradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa tovush eshitiladi.
• HD (Qattiq disk faolligi LEDi):
  Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish sarlavhasi):
  Korpusning qopqog'i olib tashlanganligini aniqlay oladigan korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, dinamik va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.

12) F_AUDIO (Old panel audio sarlavhasi)
Old panel audio sarlavhasi yuqori aniqlikdagi audioni (HD) qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Pin raqami	Ta'rif
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Ba'zi korpuslar har bir simda bitta vilkadan ko'ra alohida ulagichlarga ega bo'lgan old panel audio modulini ta'minlaydi. Turli sim topshiriqlariga ega old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

13) FU3C_5G (USB Type-C^® sarlavhasi, USB 3.2 Gen 1 qo‘llab-quvvatlashi bilan)
Sarlavha USB 3.2 Gen 1 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlashi mumkin.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

14) FU3A_5G (USB 3.2 Gen 1 sarlavhasi)
Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlashi mumkin. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan qo'shimcha 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

15) FUSB_1/FUSB_2 (USB 2.0/1.1 sarlavhalari)
Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi qo'shimcha USB qavsi orqali ikkita USB portini ta'minlashi mumkin. Qo'shimcha USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.

Pin raqami	Ta'rif
1	Power (5V)
2	Power (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.

16) SPI_TPM (Ishonchli platforma moduli sarlavhasi)
Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

Pin raqami	Ta'rif
1	Data Output
2	Power (1.8V)
3	No Pin
4	NC
5	Data Input
6	CLK
7	Chip Select
8	GND
9	IRQ
10	NC
11	NC
12	RST

17) RST (Qayta o‘rnatish o‘tkazgichi)
Qayta o‘rnatish o‘tkazgichi korpusning old panelidagi qayta o‘rnatish tugmachasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta o‘rnatishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o‘rnatish tugmachasini bosing.

Pin raqami	Ta'rif
1	Reset
2	GND

Qayta o‘rnatish o‘tkazgichi sizga foydalanish uchun bir nechta funksiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytidagi "BIOS sozlamalari" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST (MULTIKEY)" ni qidiring.

18) CLR_CMOS (CMOS o‘tkazgichni tozalash)
BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu o‘tkazgichdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall predmetdan foydalanib, ikkita pinni bir necha soniya davomida tekkizing.

• CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o‘chiring va quvvat simini elektr rozetkasidan uzing.
• Tizim qayta ishga tushirilgandan so‘ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o‘ting (Optimallashtirilgan sozlamalarni yuklashni tanlang) yoki BIOS sozlamalarini qo‘lda sozlang (qo‘shimcha ma’lumot olish uchun GIGABYTE veb-saytining “BIOS sozlamalari” sahifasiga o‘ting).

19) BAT/BAT1 (Batareya)
Batareya kompyuter o‘chirilganda CMOS’dagi qiymatlarni (BIOS konfiguratsiyalari, sana va vaqt ma’lumotlari kabi) saqlab qolish uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareya kabelini batareya kabeli sarlavhasidan uzing va bir daqiqa kuting.
3. Batareya kabelini ulang.
4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

Pin raqami	Ta'rif
1 (+)	RTC quvvati
2 (-)	GND

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmangizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dileringizga murojaat qiling.
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

20) CPU/DRAM/VGA/BOOT (Holat LEDlari)
Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, demak siz hali operatsion tizimga kirmagansiz.

CPU: CPU holat LEDi

DRAM: Xotira holat LEDi

VGA: Grafik karta holat LEDi

BOOT: Operatsion tizim holat LEDi

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOS xotirasida yozib boradi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST) ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va hokazo kiradi. BIOS tarkibiga foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki tizimning ayrim funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.

Quvvat o'chirilganda, ona platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOSga zarur quvvatni yetkazib beradi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• Q-Flash Plus tizimingiz o'chirilgan bo'lsa ham (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskiga saqlang va uni maxsus portga ulang, shundan so'ng Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va "BIOS Update Utilities" (BIOSni yangilash utilitalari) ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizimning beqarorligi yoki boshqa kutilmagan natijalarga yo'l qo'ymaslik uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
• Ona platasiga batareyani o'rnatish bobidagi batareya/toza CMOS jumperlari haqidagi ma'lumotlarga qarang yoki GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va CMOS qiymatlarini qanday tozalash haqida ma'lumot olish uchun "Load Optimized Defaults" (Optimallashtirilgan standartlarni yuklash) ni qidiring.

BIOS Setupni sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1081/amd800-bios.html

Ishga tushirish ekrani:
Kompyuter yuklanganida quyidagi ishga tushirish Logotipi ekrani paydo bo'ladi.

Funktsiya tugmalari:
<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU
Boot Menu (Yuklash menyusi) BIOS Setupga kirmasdan birinchi yuklash qurilmasini sozlash imkonini beradi. Boot Menu (Yuklash menyusi) da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi <↓> dan foydalaning, so'ngra qabul qilish uchun <Enter> ni bosing. Tizim darhol qurilmadan yuklanadi.

Eslatma: Boot Menu (Yuklash menyusi) dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng qurilmaning yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
BIOS Setupga birinchi bo'lib kirishga hojat qoldirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Ba'zi operatsion tizimlari allaqachon RAID drayverini o'z ichiga olganligi sababli, Windowsni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizimning ishlashi va mosligini ta'minlash uchun barcha zarur drayverlarni GIGABYTE Control Center (GCC) dan o'rnatishni tavsiya etamiz. Agar o'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi amallarni bajoring:

1-qadam:
GIGABYTE veb-saytiga o'ting, ona plata modelining veb-sahifasini ko'rib chiqing, Support\Download\SATA RAID/AHCI (Qo'llab-quvvatlash/Yuklab olish/SATA RAID/AHCI) sahifasida AMD RAID Preinstall Driver (AMD RAIDni oldindan o'rnatish drayveri) faylini yuklab oling, faylni oching va fayllarni USB flesh-diskiga nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OSni o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish) ni tanlang.

3-qadam:
USB flesh-diskini joylashtiring va keyin drayverlar joylashgan joyni ko'rib chiqing. Quyidagi uchta drayverni tartib bilan o'rnatish uchun ekrandagi ko'rsatmalarga amal qiling.

1. AMD-RAID Bottom Device (AMD-RAID pastki qurilmasi)
2. AMD-RAID Controller (AMD-RAID kontrolleri)
3. AMD-RAID Config Device (AMD-RAID konfiguratsiya qurilmasi)

Nihoyat, OSni o'rnatishni davom eting.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining o'ng tomonida drayverlar va GIGABYTE ilovalarini GIGABYTE Control Center (GCC) orqali yuklab olish va o'rnatishni xohlaysizmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish) ni bosing. (BIOS Setupda Settings\IO Ports\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader (Sozlamalar/IO portlari/Gigabyte utilitalarini yuklab oluvchi konfiguratsiya/Gigabyte utilitalarini yuklab oluvchi) Enabled (Yoqilgan) ga o'rnatilganligiga ishonch hosil qiling.)

EULA (End User License Agreement) dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC) ni o'rnatish uchun <Accept> (Qabul qilish) ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish) ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1082/amd800-app.html

Qo'shimcha nosozliklarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 5 (Eslatma)	RAID 10
Qattiq disklar minimal soni	≥2	2	≥3	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni -1) * Eng kichik disk hajmi	(Qattiq disklar soni/2) * Eng kichik disk hajmi
Nosozliklarga chidamlilik	Yo'q	Ha	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu ona plata RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilgan qattiq disklar sonini to'g'ri tayyorlang.

• SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-diski.

M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilmaydi.

(Eslatma) Faqat AMD Ryzen^™ 9000 seriyali protsessorlari bilan NVMe SSDlarda mavjud.

RAID massivini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1080/amd800-raid.html

Biz bilan bog'laning
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va notexnik yordam (Savdo/Marketing): https://esupport.gigabyte.com
Veb-manzil (Inglizcha): https://www.gigabyte.com
Veb-manzil (Xitoycha): https://www.gigabyte.com/tw

GIGABYTE eSupport
Texnik yoki notexnik (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting:
https://esupport.gigabyte.com

Manbalar

• GIGABYTE - eSupport

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Gigabyte B850M C qo'llanmasi ni yuklab olish

Mavjud tillar
