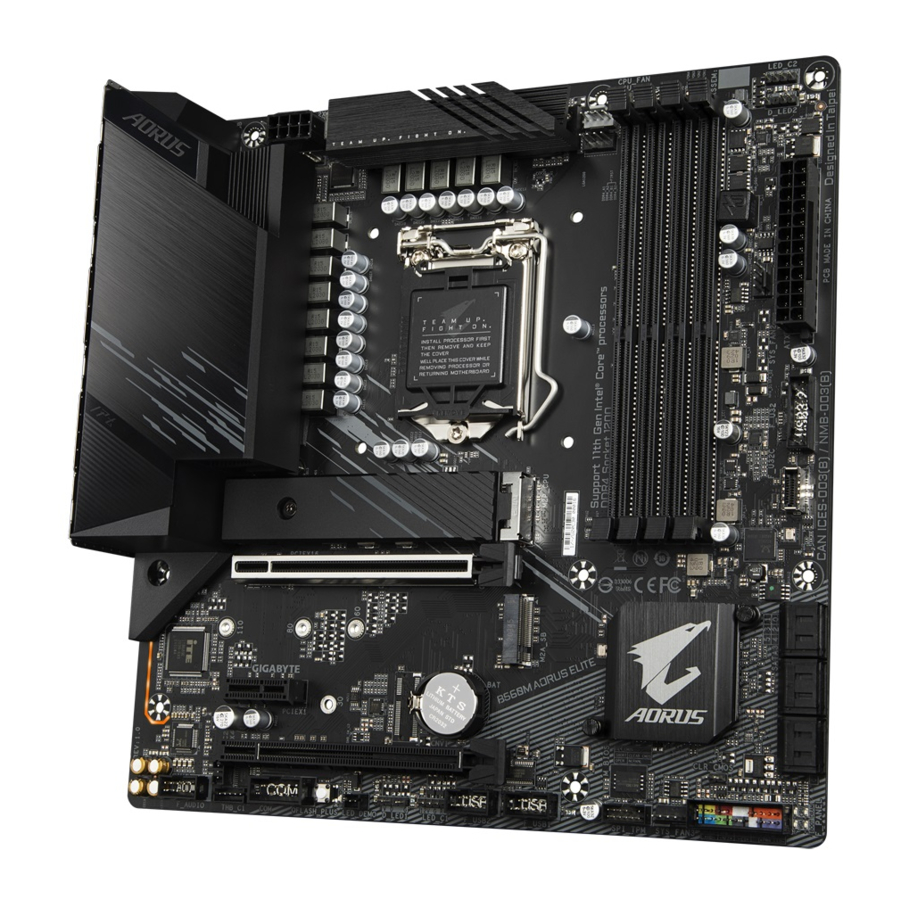

Gigabyte B560M AORUS ELITE Kılavuzu

Ürün Revizyonunuzu Tanımlama

Anakartınızdaki revizyon numarası şuna benzer: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellerken veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.

Örnek

Ürün Yerleşimi

Sıcaklık sensörü

Kutu İçeriği

• B560M AORUS ELITE anakart
• Anakart sürücü diski
• Kullanım Kılavuzu
• İki SATA kablosu
• M.2 vidası/M.2 mesafesi

*Yukarıdaki kutu içeriği yalnızca referans amaçlıdır ve asıl öğeler elde ettiğiniz ürün paketine bağlı olacaktır. Kutu içeriği haber verilmeksizin değiştirilebilir.

Aygıt Blok Şeması

(Not) Gerçek destek CPU'ya göre değişiklik gösterebilir.

Donanım Kurulumu

Ürün Özellikleri

(Not) Yalnızca 11. Nesil işlemciler tarafından desteklenir.

*GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.

CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Support\Utility List (Destek\Yardımcı Program Listesi) sayfasını ziyaret edin.

CPU'nun Takılması

CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

1. Anakartın CPU'yu desteklediğinden emin olun.
   (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
2. Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu elektrik prizinden çekin.
3. CPU'nun bir numaralı pimini bulun. CPU yanlış yönde takılırsa yerleştirilemez. (Veya CPU'nun her iki tarafındaki çentikleri ve CPU soketindeki hizalama tuşlarını bulabilirsiniz.)
4. CPU'nun yüzeyine eşit ve ince bir termal macun tabakası uygulayın.
5. CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU aşırı ısınabilir ve hasar görebilir.
6. CPU ana frekansını CPU özelliklerine göre ayarlayın. Çevre birimlerinin standart gereksinimlerini karşılamadığı için sistem yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'nun Takılması
Anakart CPU soketindeki hizalama tuşlarını ve CPU üzerindeki çentikleri bulun.

CPU'yu takmadan önce CPU soketi kapağını çıkarmayın. CPU'yu taktıktan sonra kolu yeniden takma işlemi sırasında yük plakasından otomatik olarak çıkabilir.

Belleğin Takılması

Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

• Anakartın belleği desteklediğinden emin olun. Aynı kapasite, marka, hız ve çiplerde bellek kullanılması önerilir.
  (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
• Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu elektrik prizinden çekin.
• Bellek modüllerinde hatasız tasarım bulunur. Bir bellek modülü yalnızca bir yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart dört bellek yuvası sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS otomatik olarak belleğin özelliklerini ve kapasitesini algılayacaktır. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini ikiye katlayacaktır.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Dört bellek yuvası iki kanala ayrılmıştır ve her kanalda aşağıdaki gibi iki bellek yuvası bulunur:

• Kanal A: DDR4_A1, DDR4_A2
• Kanal B: DDR4_B1, DDR4_B2

Önerilen Çift Kanal Bellek Yapılandırması
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Modül	- -	DS/SS	- -	DS/SS
4 Modül	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, Çift Kanal modunda belleği takmadan önce aşağıdaki yönergeleri okuyun.

1. Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
2. İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasite, marka, hız ve çiplerde bellek kullanılması önerilir.

Bir Genişletme Kartı Takma

Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

• Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
• Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu elektrik prizinden çekin.

Arka Panel Bağlantı Noktaları

1. USB 2.0/1.1 Port (Q-Flash Plus Port)
   USB bağlantı noktası, USB 2.0/1.1 belirtimini destekler. USB aygıtları için bu bağlantı noktasını kullanın. USB aygıtları için bu bağlantı noktasını kullanın. Q-Flash Plus'ı ^(Not) kullanmadan önce, USB flash sürücüyü önce bu bağlantı noktasına taktığınızdan emin olun.
   (Not) Q-Flash Plus işlevini etkinleştirmek için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" web sayfasını ziyaret edin.
2. USB 2.0/1.1 Port
   USB bağlantı noktası, USB 2.0/1.1 belirtimini destekler. USB aygıtları için bu bağlantı noktasını kullanın.
3. PS/2 Klavye/Fare Bağlantı Noktası
   Bir PS/2 fare veya klavye bağlamak için bu bağlantı noktasını kullanın.
4. DisplayPort
   DisplayPort, çift yönlü ses iletimini destekleyen yüksek kaliteli dijital görüntüleme ve ses sunar. DisplayPort, HDCP 2.3 içerik koruma mekanizmalarını destekleyebilir. DisplayPort destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Not: DisplayPort Teknolojisi, maksimum 4096x2304@60 Hz çözünürlüğü destekleyebilir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
5. HDMI Port
   HDMI bağlantı noktası, HDCP 2.3'ü ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192KHz/16bit 7.1 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@30 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
   DisplayPort/HDMI cihazını kurduktan sonra, varsayılan ses çalma cihazını DisplayPort/HDMI olarak ayarladığınızdan emin olun. (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)
6. USB 3.2 Gen 2 Type-A Port (Kırmızı)
   USB 3.2 Gen 2 bağlantı noktası, USB 3.2 Gen 2 belirtimini destekler ve USB 3.2 Gen 1 ve USB 2.0 belirtimiyle uyumludur. USB aygıtları için bu bağlantı noktasını kullanın.
7. USB Type-C Port
   Geri dönüşümlü USB bağlantı noktası, USB 3.2 Gen 2 belirtimini destekler ve USB 3.2 Gen 1 belirtimiyle uyumludur. USB aygıtları için bu bağlantı noktasını kullanın.
8. RJ-45 LAN Port
   Gigabit Ethernet LAN bağlantı noktası, 2,5 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda, LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.


Bağlantı/Hız LED'i:
Durum	Açıklama
Turuncu	2,5 Gbps veri hızı
Yeşil	1 Gbps veri hızı
Kapalı	100 Mbps veri hızı
Etkinlik LED'i:
Durum	Açıklama
Yanıp sönüyor	Veri iletimi veya alımı gerçekleşiyor
Kapalı	Veri iletimi veya alımı gerçekleşmiyor

9. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 bağlantı noktası, USB 3.2 Gen 1 belirtimini destekler ve USB 2.0 belirtimiyle uyumludur. USB aygıtları için bu bağlantı noktasını kullanın.
10. Center/Subwoofer Speaker Out (Turuncu)
    Merkez/subwoofer hoparlörleri bağlamak için bu ses jakını kullanın.
11. Rear Speaker Out (Siyah)
    Arka hoparlörleri bağlamak için bu ses jakını kullanın.
12. Side Speaker Out (Gri)
    Yan hoparlörleri bağlamak için bu ses jakını kullanın.
13. Line In (Mavi)
    Hat girişi jakı. Optik sürücü, walkman vb. gibi hat girişi cihazları için bu ses jakını kullanın.
14. Line Out/Front Speaker Out (Yeşil)
    Hat çıkışı jakı.
15. Mic In (Pembe)
    Mikrofon girişi jakı.

Ses Jakı Yapılandırmaları:
Jak	Kulaklık/ 2 kanallı	4 kanallı	5.1 kanallı	7.1 kanallı
Center/Subwoofer Speaker Out
Rear Speaker Out
Side Speaker Out
Line In
Line Out/Front Speaker Out
Mic In

Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz.

• Bir arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan ve ardından anakarttan çıkarın.
• Kabloyu çıkarırken, konektörden düz bir şekilde çekin. Kablo konektörünün içinde elektrik kısa devresini önlemek için onu yandan yana sallamayın.

Ses yazılımını yapılandırma hakkında ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Dahili Konnektörler

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

• İlk olarak, cihazlarınızın bağlamak istediğiniz konnektörlerle uyumlu olduğundan emin olun.
• Cihazları takmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
• Cihazı taktıktan sonra ve bilgisayarı açmadan önce, cihaz kablosunun anakart üzerindeki konnektöre güvenli bir şekilde takıldığından emin olun.

1/2. ATX_12V_2X4/ATX (2x4 12V Güç Konnektörü ve 2x12 Ana Güç Konnektörü)
Güç konnektörünün kullanımıyla, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli ve kararlı güç sağlayabilir. Güç konnektörünü bağlamadan önce, öncelikle güç kaynağının kapalı olduğundan ve tüm cihazların düzgün şekilde takıldığından emin olun. Güç konnektörü, hatayı önleyici bir tasarıma sahiptir. Güç kaynağı kablosunu, güç konnektörüne doğru yönde bağlayın.
12V güç konnektörü, temel olarak CPU'ya güç sağlar. 12V güç konnektörü bağlı değilse, bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için, yüksek güç tüketimine dayanabilen bir güç kaynağı (500W veya daha yüksek) kullanılması önerilir. Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç dengesiz veya başlatılamayan bir sistem olabilir.

ATX_12V_2X4:

Pin No.	Tanım	Pin No.	Tanım
1	GND (Yalnızca 2x4 pinli 12V için)	5	+12V (Yalnızca 2x4 pinli 12V için)
2	GND (Yalnızca 2x4 pinli 12V için)	6	+12V (Yalnızca 2x4 pinli 12V için)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin No.	Tanım	Pin No.	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumuşak Açma/Kapama)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Güç İyi	20	NC
9	5VSB (bekleme +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Yalnızca 2x12 pinli ATX için)	23	+5V (Yalnızca 2x12 pinli ATX için)
12	3.3V (Yalnızca 2x12 pinli ATX için)	24	GND (Yalnızca 2x12 pinli ATX için)

3/4. CPU_FAN/SYS_FAN1/2/3 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığı hatayı önleyici bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konnektör kablosu, toprak kablosudur). Hız kontrolü fonksiyonu, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir. Optimum ısı dağılımı için, şasinin içine bir sistem fanı takılması önerilir.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

5. CPU_OPT (Su Soğutma CPU Fan Başlığı)
   Fan başlığı 4 pinlidir ve hatayı önleyici bir yerleştirme tasarımına sahiptir. Çoğu fan başlığı hatayı önleyici bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konnektör kablosu, toprak kablosudur). Hız kontrolü fonksiyonu, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir.


Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü
Konnektör	CPU_FAN	SYS_FAN1~3	CPU_OPT
Maksimum Akım	2A	2A	2A
Maksimum Güç	24W	24W	24W

• CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistemin kilitlenmesine neden olabilir.
• Bu fan başlıkları, yapılandırma atlama bloğu değildir. Başlıklara bir atlama kapağı yerleştirmeyin.

6. LED_C1/LED_C2 (RGB LED Şerit Başlıkları)
   Başlıklar, maksimum 2A (12V) güç değerine ve maksimum 2m uzunluğa sahip standart bir 5050 RGB LED şeridi (12V/G/R/B) bağlamak için kullanılabilir.


Pin No.	Tanım
1	12V
2	G
3	R
4	B

RGB LED şeridinizi başlığa bağlayın. LED şeridinin güç pimi RGB LED Şeridi (fiş üzerindeki bir üçgenle işaretlenmiştir), bu başlığın Pin 1'ine (12V) bağlanmalıdır. Yanlış bağlantı, LED şeridine zarar verebilir.

7. D_LED1/D_LED2 (Adreslenebilir LED Şerit Başlıkları)
   Başlıklar, maksimum 5A (5V) güç değerine ve maksimum 1000 LED sayısına sahip standart bir 5050 adreslenebilir LED şeridi bağlamak için kullanılabilir.


Pin No.	Tanım
1	V (5V)
2	Veri
3	Pin Yok
4	GND

Adreslenebilir LED şeridinizi başlığa bağlayın. LED şeridinin güç pimi (fiş üzerindeki bir üçgenle işaretlenmiştir), adreslenebilir LED şerit başlığının Pin 1'ine bağlanmalıdır. Yanlış bağlantı, LED şeridine zarar verebilir.

LED şeridinin ışıklarını nasıl açıp/kapatacağınız hakkında bilgi için lütfen GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" web sayfasına bakın.

Cihazları takmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.

8. SATA3 0/1/2/3/4/5 (SATA 6Gb/s Konnektörleri)
   SATA konnektörleri, SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konnektörü, tek bir SATA cihazını destekler.


Pin No.	Tanım
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portları için çalışırken takmayı etkinleştirmek üzere, daha fazla bilgi için "BIOS Kurulumu," "Ayarlar\IO Portları\SATA ve RST Yapılandırması" bölümüne bakın.

9. M2P_CPU ^(Not)/M2A_SB (M.2 Soket 3 Konnektörleri)
   M.2 konnektörü, M.2 SATA SSD'leri veya M.2 PCIe SSD'leri destekler.


M.2 SSD'yi M.2 konnektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.

1. M.2 SSD'yi takacağınız M.2 konnektörünü bulun, bir tornavida kullanarak ısı emicinin üzerindeki vidayı sökün ve ardından ısı emiciyi çıkarın. (Sadece M2P_CPU konnektöründe ısı emici bulunur.) M.2 konnektöründeki termal ped üzerindeki koruyucu filmi çıkarın.
2. M.2 SSD sürücünüzün uzunluğuna göre uygun montaj deliğini bulun. Gerekirse, birlikte verilen mesneti istenen montaj deliğine sıkın. M.2 SSD'yi bir açıyla M.2 konnektörüne yerleştirin.
3. M.2 SSD'yi aşağı doğru bastırın ve ardından konnektöre sabitlemek için birlikte verilen vidayı kullanın. Isı emiciyi değiştirin ve orijinal deliğe sabitleyin. Isı emiciyi değiştirmeden önce ısı emicinin altındaki koruyucu filmi çıkarın.

M.2 ve SATA Konnektörleri için Kurulum Bildirimleri:
SATA konnektörlerinin kullanılabilirliği, M.2 soketlerine takılan cihazın türünden etkilenebilir. M2A_SB konnektörü, SATA3 1 konnektörüyle bant genişliğini paylaşır. Ayrıntılar için aşağıdaki tabloya bakın.

• M2P_CPU^(Not):


: Mevcut, : Mevcut değil
* M2P_CPU (Not) konektörü yalnızca PCIe SSD'leri destekler.

• M2A_SB:


: Mevcut, : Mevcut değil

(Not) Yalnızca 11. Nesil işlemciler tarafından desteklenir.

10. F_PANEL (Ön Panel Başlığı)
    Aşağıdaki pin atamalarına göre kasadaki güç anahtarını, sıfırlama anahtarını, hoparlörü, kasa izinsiz giriş anahtarını/sensörünü ve sistem durumu göstergesini bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

    • PLED/PWR_LED (Güç LED'i, Sarı/Mor):
      Kasa ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapatıldığında (S5) LED söner.

Sistem Durumu	LED
S0	Açık
S3/S4/S5	Kapalı

• PW (Güç Anahtarı, Kırmızı):
  Kasa ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz ("BIOS Kurulumu", "Ayarlar\Platform Gücü" bölümüne bakın).
• SPEAK (Hoparlör, Turuncu):
  Kasa ön panelindeki hoparlöre bağlanır. Sistem, bir bip sesi vererek sistem başlatma durumunu bildirir. Sistem başlatılırken herhangi bir sorun algılanmazsa tek bir kısa bip sesi duyulur.
• HD (Sabit Sürücü Etkinlik LED'i, Mavi):
  Kasa ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
• RES (Sıfırlama Anahtarı, Yeşil):
  Kasa ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal yeniden başlatma gerçekleştirilemezse bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
• CI (Kasa İzinsiz Giriş Başlığı, Gri):
  Kasanın kapağının çıkarılıp çıkarılmadığını algılayabilen kasadaki kasa izinsiz giriş anahtarına/sensörüne bağlanır. Bu işlev, kasa izinsiz giriş anahtarına/sensörüne sahip bir kasa gerektirir.
• NC (Turuncu): Bağlantı Yok.

Ön panel tasarımı kasaya göre farklılık gösterebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinlik LED'i, hoparlör vb.'den oluşur. Kasa ön panel modülünüzü bu başlığa bağlarken kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

11. F_AUDIO (Ön Panel Ses Başlığı)
    Ön panel ses başlığı, Yüksek Tanımlı sesi (HD) destekler. Kasa ön panel ses modülünüzü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, aygıtın çalışmamasına ve hatta zarar görmesine neden olabilir.


Pin No.	Tanım	Pin No.	Tanım
1	MIC2_L	6	Algılama
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Pin Yok
4	NC	9	LINE2_L
5	LINE2_R	10	Algılama

Bazı kasalar, tek bir fiş yerine her kabloda ayrılmış konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

12. F_U32C (USB 3.2 Gen 1 Desteği ile USB Type-C Başlığı)
    Başlık, USB 3.2 Gen 1 özelliklerine uygundur ve bir USB bağlantı noktası sağlayabilir.


Pin No.	Tanım	Pin No.	Tanım	Pin No.	Tanım
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (USB 3.2 Gen 1 Başlığı)
    Başlık, USB 3.2 Gen 1 ve USB 2.0 özelliklerine uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.2 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.


Pin No.	Tanım	Pin No.	Tanım	Pin No.	Tanım
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Pin Yok
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
    Başlıklar, USB 2.0/1.1 özelliklerine uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.


Pin No.	Tanım	Pin No.	Tanım
1	Güç (5V)	6	USB DY+
2	Güç (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pin Yok
5	USB DX+	10	NC

• IEEE 1394 braketi (2x5 pin) kablosunu USB 2.0/1.1 başlığına takmayın.
• USB braketini takmadan önce, USB braketine zarar gelmesini önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu elektrik prizinden çıkardığınızdan emin olun.

15. SPI_TPM (Güvenilir Platform Modülü Başlığı)
    Bu başlığa bir SPI TPM (Güvenilir Platform Modülü) bağlayabilirsiniz.


Pin No.	Tanım	Pin No.	Tanım
1	Veri Çıkışı	7	Çip Seçimi
2	Güç (3,3V)	8	GND
3	Pin Yok	9	IRQ
4	NC	10	NC
5	Veri Girişi	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Thunderbolt Eklenti Kartı Konektörleri)
    Konektörler, bir GIGABYTE Thunderbolt eklenti kartına bağlanmak için kullanılır.

17. CLR_CMOS (CMOS Jumper'ını Temizle)
    BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için bir tornavida gibi metal bir nesne kullanarak iki pime birkaç saniye dokunun.
    Açık: Normal
    Kısa: CMOS Değerlerini Temizle

• CMOS değerlerini temizlemeden önce her zaman bilgisayarınızı kapatın ve güç kablosunu elektrik prizinden çıkarın.
• Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın ("BIOS Kurulumu" bölümüne bakın, BIOS yapılandırmaları için).

18. BAT (Pil)
    Pil, bilgisayar kapalıyken CMOS'taki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) saklamak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.

Pili çıkararak CMOS değerlerini temizleyebilirsiniz:

1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
2. Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapmalarını sağlayın.)
3. Pili değiştirin.
4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

• Pili değiştirmeden önce her zaman bilgisayarınızı kapatın ve güç kablosunu çıkarın.
• Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi cihazlarınıza zarar verebilir.
• Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yere veya yerel satıcınıza başvurun.
• Pili takarken, pilin pozitif (+) ve negatif (-) tarafının yönüne dikkat edin (pozitif taraf yukarı bakmalıdır).
• Kullanılmış piller yerel çevre düzenlemelerine uygun olarak işlenmelidir.

19. CPU/DRAM/VGA/BOOT (Durum LED'leri)
    Durum LED'leri, sistem açıldıktan sonra CPU, bellek, ekran kartı ve işletim sisteminin düzgün çalışıp çalışmadığını gösterir. CPU/DRAM/VGA LED'i yanıyorsa, ilgili aygıtın normal çalışmadığı anlamına gelir; BOOT LED'i yanıyorsa, henüz işletim sistemine girmediğiniz anlamına gelir.


CPU: CPU durum LED'i
DRAM: Bellek durum LED'i
VGA: Grafik kartı durum LED'i
BOOT: İşletim sistemi durum LED'i

20. QFLASH_PLUS (Q-Flash Plus Düğmesi)
    Q-Flash Plus, sisteminiz kapalıyken (S5 kapatma durumu) BIOS'u güncellemenize olanak tanır. En son BIOS'u bir USB başparmak sürücüsüne kaydedin ve özel porta takın, ardından şimdi Q-Flash Plus düğmesine basarak BIOS'u otomatik olarak flaşlayabilirsiniz. BIOS eşleştirme ve flaşlama etkinlikleri başladığında QFLED yanıp söner ve ana BIOS flaşlaması tamamlandığında yanıp sönmeyi durdurur.


Q-Flash Plus'ın nasıl kullanılacağı hakkında bilgi için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" web sayfasını ziyaret edin.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'ta kaydeder. Başlıca işlevleri arasında sistem başlatma sırasında Güç Açma Kendi Kendine Testini (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. bulunur. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir.
Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar.
BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın.
BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

• Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
• @BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

• BIOS flaşlama potansiyel olarak riskli olduğundan, BIOS'un mevcut sürümünü kullanırken sorunlarla karşılaşmazsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlaması, sistem arızasına neden olabilir.
• Sistem kararlılığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarların yetersiz değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya "Donanım Kurulumu" Bölümündeki pil/CMOS jumper'ının tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar başlatıldığında aşağıdaki başlangıç Logo ekranı görünecektir.

Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğelerinde gezinmek için farenizi kullanabilirsiniz. Gelişmiş Mod, ayrıntılı BIOS ayarları sağlar. Öğeler arasında gezinmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüye girmek veya kabul etmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz.

• Sistem normalde olduğu gibi kararlı olmadığında, sisteminizi varsayılanlarına ayarlamak için Load Optimized Defaults (Optimize Edilmiş Varsayılanları Yükle) öğesini seçin.
• Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

Ana Menü

Gelişmiş Mod İşlev Tuşları
< >< >	Bir kurulum menüsü seçmek için seçim çubuğunu hareket ettirin
< >< >	Bir menüde bir yapılandırma öğesi seçmek için seçim çubuğunu hareket ettirin
<Enter>/Çift Tıklama	Komutu yürütün veya bir menüye girin
<+>/<Page Up>	Sayısal değeri artırın veya değişiklik yapın
<->/<Page Down>	Sayısal değeri azaltın veya değişiklik yapın
<F1>	İşlev tuşlarının açıklamalarını göster
<F2>	Kolay Moda geç
<F3>	Mevcut BIOS ayarlarını bir profile kaydet
<F4>	BIOS ayarlarını daha önce oluşturulmuş bir profilden yükle
<F5>	Mevcut alt menüler için önceki BIOS ayarlarını geri yükle
<F6>	Smart Fan 6 ekranını görüntüle
<F7>	Mevcut alt menüler için Optimize Edilmiş BIOS varsayılan ayarlarını yükle
<F8>	Q-Flash yardımcı programına eriş
<F10>	Tüm değişiklikleri kaydet ve BIOS Kurulum programından çık
<F11>	Sık Kullanılanlar alt menüsüne geç
<F12>	Mevcut ekranı bir görüntü olarak yakalayın ve USB sürücünüze kaydedin
<Insert>	Bir favori seçeneği ekleyin veya kaldırın
<Ctrl>+<S>	Yüklenen bellek hakkında bilgi görüntüle
<Esc>	Ana Menü: BIOS Kurulum programından çık Alt menüler: Mevcut alt menüden çık

Smart Fan 6

Bu ekrana hızlı bir şekilde geçmek için <F6> işlev tuşunu kullanın. Bu ekran, her fan başlığı için fan hızıyla ilgili ayarları yapılandırmanıza veya sisteminizin/CPU sıcaklığınızı izlemenize olanak tanır.

• TUNE ALL (HEPSİNİ AYARLA)
  Mevcut ayarları tüm fan başlıklarına uygulamanıza olanak tanır.
• Temperature (Sıcaklık)
  Seçilen hedef alanın mevcut sıcaklığını görüntüler.
• Fan Speed (Fan Hızı)
  Mevcut fan hızlarını görüntüler.
• Flow Rate (Akış Hızı)
  Su soğutma sisteminizin akış hızını görüntüler. Bu işleve geçmek için Fan Speed (Fan Hızı) üzerinde <Enter> tuşuna basın.
• Fan Speed Control (Fan Hızı Kontrolü)
  Fan hızı kontrol işlevini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi ve fan hızını ayarlamanızı sağlar.

Normal	Fanın sıcaklığa göre farklı hızlarda çalışmasını sağlar. Sistem gereksinimlerinize göre Sistem Bilgi Görüntüleyicisi ile fan hızını ayarlayabilirsiniz. (Varsayılan)
Silent	Fanın yavaş hızlarda çalışmasını sağlar.
Manual	Eğri düğümlerini sürükleyerek fan hızını ayarlamanıza olanak tanır. Veya EZ Tuning (EZ Ayarlama) özelliğini kullanabilirsiniz. Düğüm konumunu ayarladıktan sonra, eğrinin eğimini otomatik olarak hesaplamak için Apply (Uygula) düğmesine basın.
Full Speed	Fanın tam hızda çalışmasını sağlar.

• Fan Control Use Temperature Input (Fan Kontrolü Sıcaklık Girişini Kullan)
  Fan hızı kontrolü için referans sıcaklığını seçmenize olanak tanır.
• Temperature Interval (Sıcaklık Aralığı)
  Fan hızı değişimi için sıcaklık aralığını seçmenize olanak tanır.
• FAN Control Mode (FAN Kontrol Modu)

Auto	BIOS'un takılan fanın türünü otomatik olarak algılamasını ve en uygun kontrol modunu ayarlamasını sağlar. (Varsayılan)
Voltage	3 pinli bir fan için Voltaj modu önerilir.
PWM	4 pinli bir fan için PWM modu önerilir.

• FAN Stop (FAN Durdurma)
  Fan durdurma işlevini etkinleştirir veya devre dışı bırakır. Sıcaklık eğrisini kullanarak sıcaklık sınırını ayarlayabilirsiniz. Sıcaklık sınırdan düşük olduğunda fan çalışmayı durdurur. (Varsayılan: Devre Dışı)
• FAN Mode (FAN Modu)
  Fan için çalışma modunu ayarlamanıza olanak tanır.

Slope	Fan hızını sıcaklığa bağlı olarak doğrusal olarak ayarlar. (Varsayılan)
Stair	Fan hızını sıcaklığa bağlı olarak adım adım ayarlar.

• FAN Fail Warning (FAN Arızası Uyarısı)
  Fan bağlı değilse veya arızalıysa sistemin uyarı sesi çıkarmasına olanak tanır. Bu meydana geldiğinde fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Devre Dışı)
• Save Fan Profile (Fan Profilini Kaydet)
  Bu işlev, mevcut ayarları bir profile kaydetmenize olanak tanır. Profili BIOS'a kaydedebilir veya profili depolama aygıtınıza kaydetmek için Select File in HDD/FDD/USB (HDD/FDD/USB'de Dosya Seç) öğesini seçebilirsiniz.
• Load Fan Profile (Fan Profilini Yükle)
  Bu işlev, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden önceden kaydedilmiş bir BIOS profilini yüklemenize olanak tanır. Veya depolama aygıtınızdan bir profil yüklemek için Select File in HDD/FDD/USB (HDD/FDD/USB'de Dosya Seç) öğesini seçebilirsiniz.

Sık Kullanılanlar

Sık kullandığınız seçenekleri favorileriniz olarak ayarlayın ve tüm favori seçeneklerinizin bulunduğu sayfaya hızlı bir şekilde geçmek için <F11> tuşunu kullanın. Bir favori seçeneği eklemek veya kaldırmak için orijinal sayfasına gidin ve seçenekte <Insert> tuşuna basın. Bir "favori" olarak ayarlanmışsa seçenek bir yıldız işaretiyle işaretlenir.

Tweaker

Sisteminizin yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Yanlış hız aşırtma/aşırı voltaj yapılması, CPU, yonga seti veya bellekte hasara neden olabilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

• CPU Clock Ratio
  Takılı CPU için saat oranını değiştirmenize olanak tanır. Ayarlanabilir aralık, takılan CPU'ya bağlıdır.
• Ring Ratio
  CPU Uncore oranını ayarlamanıza olanak tanır. Ayarlanabilir aralık, kullanılan CPU'ya bağlıdır. (Varsayılan: Auto)
• IGP Ratio ^(Not)
  Grafik Oranını ayarlamanıza olanak tanır. (Varsayılan: Auto)
• AVX Disable ^(Not)
  AVX'yi destekleyen bir CPU'da AVX yönerge kümelerini devre dışı bırakmanıza olanak tanır. (Varsayılan: Auto)
• AVX512 Disable ^(Not)
  AVX-512'yi destekleyen bir CPU'da AVX-512 yönerge kümelerini devre dışı bırakmanıza olanak tanır. (Varsayılan: Auto)
• AVX Offset ^(Not)
  İşlemci AVX iş yüklerini çalıştırdığında, CPU Saat Oranı istenen AVX ofset değeri kadar azaltılır. Örneğin, değer 3 olarak ayarlanırsa, AVX yönergeleri yürütülürken CPU Saat Oranı 3 azaltılır. (Varsayılan: Auto)
• AVX512 Offset ^(Not)
  İşlemci AVX-512 iş yüklerini çalıştırdığında, CPU Saat Oranı istenen AVX512 ofset değeri kadar azaltılır. Örneğin, değer 3 olarak ayarlanırsa (değer, AVX Offset değerinden büyük veya ona eşit olmalıdır), AVX-512 yönergeleri yürütülürken CPU Saat Oranı 3 azaltılır. (Varsayılan: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Not)
    Her çekirdeğin en yüksek frekansını görüntüler.
  • CPU Over Temperature Protection ^(Not)
    TJ Max ofset değerine ince ayar yapmanıza olanak tanır. (Varsayılan: Auto)
  • FCLK Frequency for Early Power On ^(Not)
    FCLK frekansını ayarlamanıza olanak tanır. Seçenekler: Normal (800Mhz), 1GHz, 400MHz. (Varsayılan: 1GHz)
  • Hyper-Threading Technology
    Bu işlevi destekleyen bir Intel CPU kullanırken çoklu iş parçacığı teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. Bu özellik yalnızca çoklu işlemci modunu destekleyen işletim sistemlerinde çalışır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • No. of CPU Cores Enabled
    Bir Intel çok çekirdekli CPU'da etkinleştirilecek CPU çekirdeklerinin sayısını seçmenize olanak tanır (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Not)
    Intel Speed Shift Technology'yi etkinleştirir veya devre dışı bırakır. Bu özelliğin etkinleştirilmesi, işlemcinin çalışma frekansını daha hızlı artırmasına ve ardından sistem yanıt verme hızını iyileştirmesine olanak tanır. (Varsayılan: Etkin)
  • CPU Thermal Monitor ^(Not)
    CPU aşırı ısınma koruma işlevi olan Intel Thermal Monitor işlevini etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, CPU aşırı ısındığında CPU çekirdek frekansı ve voltajı düşürülür. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Ring to Core offset (Down Bin)
    CPU Ring oranı otomatik düşürme işlevini devre dışı bırakıp bırakmayacağınızı belirlemenizi sağlar. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • CPU EIST Function ^(Not)
    Enhanced Intel Speed Step Technology'yi (EIST) etkinleştirir veya devre dışı bırakır. CPU yüklemesine bağlı olarak Intel EIST teknolojisi, ortalama güç tüketimini ve ısı üretimini azaltmak için CPU voltajını ve çekirdek frekansını dinamik ve etkili bir şekilde düşürebilir. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Race To Halt (RTH)^(Not)/Energy Efficient Turbo^(Not)
    CPU güç tasarrufuyla ilgili ayarları etkinleştirir veya devre dışı bırakır. (Varsayılan: Auto)
  • Intel(R) Turbo Boost Technology ^(Not)
    Intel CPU Turbo Boost teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Not)
    Intel Turbo Boost Max Technology 3.0'ı etkinleştirir veya devre dışı bırakır. Intel Turbo Boost Max Technology 3.0, sistemin işlemcinin en iyi performans çekirdeğini tanımlamasına olanak tanır ve en kritik iş yüklerini manuel olarak ona yönlendirmenizi sağlar. Performans optimizasyonu için her çekirdeğin frekansını ayrı ayrı bile ayarlayabilirsiniz. (Varsayılan: Etkin)
  • CPU Flex Ratio Override
    CPU Flex Oranını etkinleştirir veya devre dışı bırakır. CPU Clock Ratio (CPU Saat Oranı) Auto (Otomatik) olarak ayarlanırsa, maksimum CPU saat oranı CPU Flex Ratio Settings (CPU Flex Oranı Ayarları) değerine göre belirlenir. (Varsayılan: Devre Dışı)
  • CPU Flex Ratio Settings
    CPU Flex Oranını ayarlamanıza olanak tanır. Ayarlanabilir aralık, CPU'ya göre değişebilir.
  • Frequency Clipping TVB ^(Not)
    Thermal Velocity Boost tarafından başlatılan otomatik CPU frekans azaltımını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Voltage reduction initiated TVB ^(Not)
    Thermal Velocity Boost tarafından başlatılan otomatik CPU voltaj azaltımını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Etkin çekirdekler için CPU Turbo oranlarını ayarlamanıza olanak tanır. Auto (Otomatik), CPU Turbo oranlarını CPU özelliklerine göre ayarlar. Bu öğe yalnızca Active Turbo Ratios (Aktif Turbo Oranları) Manual (Manuel) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Sistem durma durumunda bir CPU güç tasarrufu işlevi olan Intel CPU Enhanced Halt (C1E) işlevini etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumu sırasında CPU çekirdek frekansı ve voltajı düşürülür. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. Bu öğe yalnızca C-States (C-Durumları) etkinleştirildiğinde yapılandırılabilir. (Varsayılan: Auto)
  • C3 State Support ^(Not)
    Sistem durma durumunda CPU'nun C3 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumu sırasında CPU çekirdek frekansı ve voltajı düşürülür. C3 durumu, C1'den daha gelişmiş bir güç tasarrufu durumudur. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. Bu öğe yalnızca C-States (C-Durumları) etkinleştirildiğinde yapılandırılabilir. (Varsayılan: Auto)
  • C6/C7 State Support
    Sistem durma durumunda CPU'nun C6/C7 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumu sırasında CPU çekirdek frekansı ve voltajı düşürülür. C6/C7 durumu, C3'ten daha gelişmiş bir güç tasarrufu durumudur. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. Bu öğe yalnızca C-States Control (C-Durumları Kontrolü) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
  • C8 State Support ^(Not)
    Sistem durma durumunda CPU'nun C8 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumu sırasında CPU çekirdek frekansı ve voltajı düşürülür. C8 durumu, C6/C7'den daha gelişmiş bir güç tasarrufu durumudur. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. Bu öğe yalnızca C-States Control (C-Durumları Kontrolü) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
  • C10 State Support ^(Not)
    Sistem durma durumunda CPU'nun C10 moduna girmesine izin verip vermeyeceğinizi belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumu sırasında CPU çekirdek frekansı ve voltajı düşürülür. C10 durumu, C8'den daha gelişmiş bir güç tasarrufu durumudur. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. Bu öğe yalnızca C-States Control (C-Durumları Kontrolü) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
  • Package C State Limit ^(Not)
    İşlemci için C durumu sınırını belirtmenize olanak tanır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. Bu öğe yalnızca C-States Control (C-Durumları Kontrolü) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
  • CPU Power Performance ^(Not)
    CPU performansını artırıp artırmayacağınızı belirlemenizi sağlar. (Varsayılan: Auto)
• Turbo Power Limits
  CPU Turbo modu için bir güç sınırı ayarlamanıza olanak tanır. CPU güç tüketimi belirtilen güç sınırını aştığında, CPU gücü azaltmak için çekirdek frekansını otomatik olarak düşürür. Auto (Otomatik), güç sınırını CPU özelliklerine göre ayarlar. (Varsayılan: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    CPU/platform/bellek Turbo modu için güç sınırını ve belirtilen güç sınırında çalışmanın ne kadar sürdüğünü ayarlamanıza olanak tanır. Auto (Otomatik), güç sınırını CPU özelliklerine göre ayarlar. Bu öğe yalnızca Turbo Power Limits (Turbo Güç Sınırları) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
  • Core Current Limit (Amps)
    CPU Turbo modu için bir akım sınırı ayarlamanıza olanak tanır. CPU akımı belirtilen akım sınırını aştığında, CPU akımı azaltmak için çekirdek frekansını otomatik olarak düşürür. Auto (Otomatik), güç sınırını CPU özelliklerine göre ayarlar. Bu öğe yalnızca Turbo Power Limits (Turbo Güç Sınırları) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir. (Varsayılan: Auto)
• Turbo Per Core Limit Control^{(Not 1)}
  Her CPU çekirdek sınırını ayrı ayrı kontrol etmenizi sağlar. (Varsayılan: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Not 2)}
    Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.

Disabled	Bu işlevi devre dışı bırakır. (Varsayılan)
Profile1	Profil 1 ayarlarını kullanır.
Profile2(Not 2)	Profil 2 ayarlarını kullanır.

• System Memory Multiplier
  Sistem bellek çarpanını ayarlamanıza olanak tanır. Auto (Otomatik), bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Auto)
• Memory Ref Clock
  Bellek referans saatini manuel olarak ayarlamanıza olanak tanır. (Varsayılan: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Not 2)}
  Enabled (Etkin), Qclk'nin tek frekansta çalışmasına olanak tanır. (Varsayılan: Auto)
• Gear Mode ^{(Not 2)}
  Maksimum OC frekans potansiyelini iyileştirmenize olanak tanır. (Varsayılan: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Farklı düzeylerde bellek otomatik ayarlaması sağlar. (Varsayılan: Auto)
  • Channel Interleaving
    Bellek kanalı geçişini etkinleştirir veya devre dışı bırakır. Enabled (Etkin), sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı kanallarına aynı anda erişmesine olanak tanır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Rank Interleaving
    Bellek sıralama geçişini etkinleştirir veya devre dışı bırakır. Enabled (Etkin), sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı sıralamalarına aynı anda erişmesine olanak tanır. Auto (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto)
  • Memory Boot Mode
    Bellek algılama ve eğitim yöntemleri sağlar.

Auto	BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan)
Normal	BIOS, bellek eğitimini otomatik olarak gerçekleştirir. Sistem kararsız veya başlatılamaz hale gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında "Donanım Kurulumu" bölümündeki pil/CMOS atlama teli tanıtımlarına bakın.)
Enable Fast Boot	Daha hızlı bellek başlatma için bazı belirli kriterlerde bellek algılamayı ve eğitimi atlayın.
Disable Fast Boot	Her başlatmada belleği algılayın ve eğitin.

• Realtime Memory Timing
  BIOS aşamasından sonra bellek zamanlamalarına ince ayar yapmanızı sağlar. (Varsayılan: Auto)
• Memory Enhancement Settings
  Çeşitli bellek performansı iyileştirme ayarları sağlar: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density ve DDR-4500+. (Varsayılan: Auto)
• Memory Channel Detection Message
  Bellek en uygun bellek kanalına takılmadığında bir uyarı mesajı gösterip göstermeyeceğinizi belirlemenizi sağlar. (Varsayılan: Etkin)

• SPD Info
  Takılı bellekle ilgili bilgileri görüntüler.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Bu bölümler bellek zamanlama ayarlarını sağlar. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu meydana gelirse, optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek lütfen kartı varsayılan değerlere sıfırlayın.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Bu öğeler, CPU Vcore ve bellek voltajlarını ayarlamanıza olanak tanır.
• Advanced Voltage Settings
  Bu alt menü, Yük Hattı Kalibrasyon düzeyini, aşırı voltaj koruma düzeyini ve aşırı akım koruma düzeyini yapılandırmanıza olanak tanır.

(Not 1) Bu öğe, yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur. Intel CPU'larının benzersiz özellikleri hakkında daha fazla bilgi için lütfen Intel'in web sitesini ziyaret edin.
(Not 2) Bu öğe, yalnızca bu özelliği destekleyen bir CPU ve bellek modülü taktığınızda bulunur.

Ayarlar

• Platform Gücü
  • Platform Güç Yönetimi
    Aktif Durum Güç Yönetimi (ASPM) fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
  • PEG ASPM
    CPU PEG veri yoluna bağlı cihaz için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Güç Yönetimi Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Devre Dışı)
  • PCH ASPM
    Yonga Seti'nin PCI Express veri yoluna bağlı cihaz için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Güç Yönetimi Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Devre Dışı)
  • DMI ASPM
    DMI bağlantısının hem CPU tarafı hem de Yonga Seti tarafı için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Güç Yönetimi Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Devre Dışı)
  • Klavye ile Açma
    Sistemin bir PS/2 klavye uyandırma etkinliği ile açılmasını sağlar.
    Not: Bu işlevi kullanmak için, +5VSB kablosunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Parola	Sistemi açmak için 1~5 karakterli bir parola ayarlayın.
Klavye 98	Sistemi açmak için Windows 98 klavyesindeki GÜÇ düğmesine basın.
Herhangi Bir Tuş	Sistemi açmak için herhangi bir tuşa basın.

• Açma Parolası
  Klavye ile Açma Parola olarak ayarlandığında parolayı ayarlayın.
  Bu öğede <Enter> tuşuna basın ve en fazla 5 karakterli bir parola ayarlayın ve ardından kabul etmek için <Enter> tuşuna basın. Sistemi açmak için parolayı girin ve <Enter> tuşuna basın.
  Not: Parolayı iptal etmek için bu öğede <Enter> tuşuna basın. Parola istendiğinde, parola ayarlarını temizlemek için parola girmeden tekrar <Enter> tuşuna basın.
• Fare ile Açma
  Sistemin bir PS/2 fare uyandırma etkinliği ile açılmasını sağlar.
  Not: Bu işlevi kullanmak için, +5VSB kablosunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Hareket Ettirme	Sistemi açmak için fareyi hareket ettirin.
Çift Tıklama	Sistemi açmak için farede sol düğmeye çift tıklayın.

• ErP
  Sistemin S5 (kapatma) durumunda en az güç tüketmesine izin verilip verilmeyeceğini belirler. (Varsayılan: Devre Dışı)
  Not: Bu öğe Etkin olarak ayarlandığında, aşağıdaki fonksiyonlar kullanılamaz hale gelecektir: Alarm ile Devam Etme, fare ile açma ve klavye ile açma.
• PWR-BTTN ile Yumuşak Kapatma
  Güç düğmesini kullanarak bilgisayarı MS-DOS modunda kapatma şeklini yapılandırır.

Anında Kapatma	Güç düğmesine basın ve ardından sistem anında kapanacaktır. (Varsayılan)
4 Sn. Gecikme	Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden kısa süre basılırsa, sistem askıya alma moduna girecektir.

• Alarm ile Devam Etme
  Sistemi istenen bir zamanda açıp açmamayı belirler. (Varsayılan: Devre Dışı)
  Etkinleştirilirse, tarih ve saati aşağıdaki gibi ayarlayın:
  • Uyandırma günü: Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
  • Uyandırma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.

Not: Bu fonksiyonu kullanırken, işletim sisteminden yetersiz kapatmadan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.

• Güç Yükleme
  Sahte yükü etkinleştirir veya devre dışı bırakır. Güç kaynağı düşük yükte olduğunda, kendi kendini koruma etkinleşerek kapanmasına veya arızalanmasına neden olur. Bu meydana gelirse, lütfen Etkin olarak ayarlayın. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
• RC6(Oluşturma Bekleme)
  Yerleşik grafiklerin güç tüketimini azaltmak için bekleme moduna girip girmeyeceğini belirlemenize olanak tanır. (Varsayılan: Etkin)
• AC GERİ
  Bir AC güç kaybından sonra gücün geri dönmesinden sonra sistemin durumunu belirler.

Bellek	AC gücünün geri dönmesi üzerine sistem son bilinen uyanık durumuna döner.
Her Zaman Açık	AC gücünün geri dönmesi üzerine sistem açılır.
Her Zaman Kapalı	AC gücünün geri dönmesi üzerine sistem kapalı kalır. (Varsayılan)

• IO Bağlantı Noktaları
  • İlk Ekran Çıkışı
    Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.

IGFX(Not)	Yerleşik grafikleri ilk ekran olarak ayarlar.
PCIe 1 Yuvası	PCIEX16 yuvasındaki grafik kartını ilk ekran olarak ayarlar. (Varsayılan)
PCIe 2 Yuvası	PCIEX4 yuvasındaki grafik kartını ilk ekran olarak ayarlar.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

• Dahili Grafikler
  Yerleşik grafik fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
• DVMT Önceden Ayrılmış
  Yerleşik grafik bellek boyutunu ayarlamanıza olanak tanır. (Varsayılan: 64M)
• DVMT Toplam Gfx Belleği
  Yerleşik grafiklerin DVMT bellek boyutunu ayırmanıza olanak tanır. Seçenekler: 128M, 256M, MAX. (Varsayılan: 256M)
• Açıklık Boyutu
  Grafik kartına ayrılabilecek maksimum sistem belleği miktarını ayarlamanıza olanak tanır.
  Seçenekler: 128MB, 256MB, 512MB, 1024MB ve 2048MB. (Varsayılan: 256MB)
• Yerleşik LAN Denetleyicisi
  Yerleşik LAN fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  Yerleşik LAN'ı kullanmak yerine 3. taraf bir eklenti ağ kartı kurmak isterseniz, bu öğeyi Devre Dışı olarak ayarlayın.
• Ses Denetleyicisi
  Yerleşik ses fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  Yerleşik sesi kullanmak yerine 3. taraf bir eklenti ses kartı kurmak isterseniz, bu öğeyi Devre Dışı olarak ayarlayın.
• 4G Üzeri Kod Çözme
  64-bit özellikli cihazların 4 GB adres alanının üzerinde kodunun çözülmesini etkinleştirir veya devre dışı bırakır (yalnızca sisteminiz 64-bit PCI kod çözmeyi destekliyorsa). Birden fazla gelişmiş grafik kartı takılıysa ve sürücüleri işletim sistemine girerken başlatılamıyorsa (sınırlı 4 GB bellek adresi alanı nedeniyle) Etkin olarak ayarlayın. (Varsayılan: Devre Dışı)
• IOAPIC 24-119 Girişleri
  Bu fonksiyonu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

• Süper IO Yapılandırması
  • Seri Bağlantı Noktası
    Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
• USB Yapılandırması
  • Eski USB Desteği
    MS-DOS'ta USB klavye/fare kullanılmasını sağlar. (Varsayılan: Etkin)
  • XHCI Hand-off
    XHCI Hand-off desteği olmayan bir işletim sistemi için XHCI Hand-off özelliğini etkinleştirip etkinleştirmemeyi belirler. (Varsayılan: Etkin)
  • USB Yığın Depolama Sürücüsü Desteği
    USB depolama cihazları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  • Yığın Depolama Cihazları
    Bağlı USB yığın depolama cihazlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama cihazı takıldığında görünür.
• Ağ Yığını Yapılandırması
  • Ağ Yığını
    Windows Dağıtım Hizmetleri sunucusundan İşletim Sistemini yüklemek gibi bir GPT formatlı İşletim Sistemini yüklemek için ağdan başlatmayı devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
  • IPv4 PXE Desteği
    IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
  • IPv4 HTTP Desteği
    IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
  • IPv6 PXE Desteği
    IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
  • IPv6 HTTP Desteği
    IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
  • PXE önyükleme bekleme süresi
    PXE önyüklemesini durdurmak için <Esc> tuşuna basmadan önce ne kadar süre bekleneceğini yapılandırmanıza olanak tanır.
  • Ortam algılama sayısı
    Ortamın varlığını kaç kez kontrol edeceğinizi ayarlamanıza olanak tanır.
• NVMe Yapılandırması
  Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.
• SATA ve RST Yapılandırması
  • SATA Denetleyicisi(ler)i
    Entegre SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
  • SATA Modu Seçimi
    Yonga Setine entegre edilmiş SATA denetleyicileri için Optane'ı etkinleştirir veya devre dışı bırakır veya SATA denetleyicilerini AHCI moduna yapılandırır.

Intel Optane Sistem Hızlandırmalı Intel RST Premium	SATA denetleyicisi için Optane'ı etkinleştirir.
AHCI	SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Ana Bilgisayar Denetleyici Arayüzü (AHCI), depolama sürücüsünün Yerel Komut Kuyruğu ve çalışırken takma gibi gelişmiş Seri ATA özelliklerini etkinleştirmesine olanak tanıyan bir arayüz belirtimidir. (Varsayılan)

• Agresif LPM Desteği
  Yonga Seti SATA denetleyicileri için güç tasarrufu özelliği olan ALPM'yi (Agresif Bağlantı Güç Yönetimi) etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
• Bağlantı Noktası 0/1/2/3/4/5
  Her bir SATA bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
• SATA Bağlantı Noktası 0/1/2/3/4/5 DevSlp
  Bağlı SATA cihazının uyku moduna girip girmeyeceğini belirlemenize olanak tanır. (Varsayılan: Devre Dışı)
• Çalışırken takma
  Her bir SATA bağlantı noktası için çalışırken takma özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
• eSATA olarak yapılandırıldı
  Harici SATA cihazları için desteği etkinleştirir veya devre dışı bırakır.

• Realtek PCIe 2.5GBE Aile Denetleyicisi
  Bu alt menü, LAN yapılandırması ve ilgili yapılandırma seçenekleri hakkında bilgi sağlar.
• Çeşitli
  • Sistem Açık Durumunda LED'ler
    Sistem açıkken anakart LED aydınlatmasını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır.

Kapalı	Sistem açıkken seçilen aydınlatma modunu devre dışı bırakır.
Açık	Sistem açıkken seçilen aydınlatma modunu etkinleştirir. (Varsayılan)

• Uyku, Hazırda Bekleme ve Yumuşak Kapalı Durumlarında LED'ler
  Sistem S3/S4/S5 durumunda anakart LED'lerinin aydınlatma modunu ayarlamanıza olanak tanır. Bu öğe, Sistem Açık Durumunda LED'ler Açık olarak ayarlandığında yapılandırılabilir.

Kapalı	Sistem S3/S4/S5 durumuna girdiğinde seçilen aydınlatma modunu devre dışı bırakır. (Varsayılan)
Açık	Sistem S3/S4/S5 durumuna girdiğinde seçilen aydınlatma modunu etkinleştirir.

• Intel Platform Trust Technology (PTT)
  Intel PTT Teknolojisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
• 3DMark01 Geliştirme
  Bazı eski kıyaslama performansını geliştirip geliştirmemeyi belirlemenize olanak tanır. (Varsayılan: Devre Dışı)
• CPU PCIe Bağlantı Hızı
  CPU kontrollü PCI Express yuvalarının çalışma modunu Gen 1, Gen 2, Gen 3 veya Gen 4 ^(Not) olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her bir yuvanın donanım özelliklerine tabidir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
• PCH PCIe Bağlantı Hızı
  Yonga Seti kontrollü PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her bir yuvanın donanım özelliklerine tabidir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
• VT-d
  Yönlendirilmiş G/Ç için Intel Sanallaştırma Teknolojisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

• Güvenilir Hesaplama
  Güvenilir Platform Modülünü (TPM) etkinleştirir veya devre dışı bırakır.
• PC Sağlık Durumu
  • Kasa Açık Durumunu Sıfırla

Devre Dışı	Önceki kasa izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
Etkin	Önceki kasa izinsiz giriş durumunun kaydını temizler ve Kasa Açık alanı bir sonraki önyüklemede "Hayır" gösterecektir.

• Kasa Açık
  Anakart CI başlığına takılı kasa izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem kasası kapağı çıkarılırsa, bu alan "Evet" gösterecek, aksi takdirde "Hayır" gösterecektir. Kasa izinsiz giriş durumu kaydını temizlemek için Kasa Açık Durumunu Sıfırla'yı Etkin olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
• CPU Vcore/CPU VCCSA/DRAM Kanalı A/B Voltajı/+3.3V/+5V/+12V/CPU VAXG
  Mevcut sistem voltajlarını görüntüler.

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Sistem Bilgisi

Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.

• Erişim Düzeyi
  Kullanılan parola koruma türüne bağlı olarak mevcut erişim düzeyini görüntüler. (Parola ayarlanmamışsa, varsayılan olarak Yönetici olarak görüntülenecektir.) Yönetici düzeyi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı düzeyi yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, ancak tümünde değil.
• Sistem Dili
  BIOS tarafından kullanılan varsayılan dili seçer.
• Sistem Tarihi
  Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
• Sistem Saati
  Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.

• Takılı Cihazlar Bilgisi
  Takılıysa PCI Express ve M.2 cihazlarınız hakkında bilgi görüntüler.
• Q-Flash
  BIOS'u güncellemek veya mevcut BIOS yapılandırmasını yedeklemek için Q-Flash yardımcı programına erişmenizi sağlar.

Önyükleme

• Bootup NumLock State
  POST işleminden sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
• CFG Lock
  MSR 0xE2 fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
• Security Option
  Sistemin her önyüklemesinde mi yoksa yalnızca BIOS Kurulumuna girdiğinizde mi parola gerekmesini istediğinizi belirtir. Bu öğeyi yapılandırdıktan sonra, Administrator Password/User Password öğesi altında parolaları ayarlayın.

Setup	Yalnızca BIOS Kurulum programına girmek için bir parola gereklidir.
System	Sistemi önyüklemek ve BIOS Kurulum programına girmek için bir parola gereklidir. (Varsayılan)

• Full Screen LOGO Show
  Sistem başlangıcında GIGABYTE Logosu'nun görüntülenip görüntülenmeyeceğini belirlemenizi sağlar. Disabled (Devre Dışı), sistem başladığında GIGABYTE Logosu'nu atlar. (Varsayılan: Etkin)
• Boot Option Priorities
  Kullanılabilir cihazlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama cihazlarına, önyükleme cihazı listesinde "UEFI:" dizesi öneki eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesi öneki eklenmiş cihazı seçin.
  Veya Windows 10 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi kurmak istiyorsanız, Windows 10 64-bit kurulum diskini içeren ve "UEFI:" dizesi öneki eklenmiş optik sürücüyü seçin.
• Fast Boot
  İşletim sistemi önyükleme sürecini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Fast (Ultra Hızlı) en hızlı önyükleme hızını sağlar. (Varsayılan: Bağlantıyı Devre Dışı Bırak)
• SATA Support

Last Boot SATA Devices Only	Önceki önyükleme sürücüsü hariç, tüm SATA cihazları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)
All SATA Devices	Tüm SATA cihazları işletim sisteminde ve POST sırasında işlevseldir.

Bu öğe yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir.

• VGA Support
  Hangi tür işletim sisteminin önyükleneceğini seçmenizi sağlar.

Auto	Yalnızca eski seçenek ROM'unu etkinleştirir.
EFI Driver	EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir.

• USB Support

Disable Link	Tüm USB cihazları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Full Initial	Tüm USB cihazları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Partial Initial	USB cihazlarının bir kısmı, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir. Fast Boot (Hızlı Önyükleme) Ultra Fast (Ultra Hızlı) olarak ayarlandığında bu fonksiyon devre dışı bırakılır.

• NetWork Stack Driver Support

Disable Link	Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Enabled	Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir.

• Next Boot After AC Power Loss

Normal Boot	AC gücünün geri dönmesi üzerine normal önyüklemeyi etkinleştirir. (Varsayılan)
Fast Boot	AC gücünün geri dönmesi üzerine Hızlı Önyükleme ayarlarını korur.

Bu öğe yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir.

• Mouse Speed
  Fare imleci hareket hızını ayarlamanızı sağlar. (Varsayılan: 1 X)
• Windows 10 Features
  Kurulacak işletim sistemini seçmenizi sağlar. (Varsayılan: Windows 10)
• CSM Support
  Eski bir PC önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Enabled	UEFI CSM'yi etkinleştirir.
Disabled	UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler. (Varsayılan)

• LAN PXE Boot Option ROM
  LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe yalnızca CSM Support (CSM Desteği) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir.
• Storage Boot Option Control
  Depolama cihazı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Do not launch	Seçenek ROM'unu devre dışı bırakır.
UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir.
Legacy	Yalnızca eski seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca CSM Support (CSM Desteği) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir.

• Other PCI devices
  LAN, depolama cihazı ve grafik denetleyicileri dışındaki PCI cihazı denetleyicisi için UEFI veya Legacy seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Do not launch	Seçenek ROM'unu devre dışı bırakır.
UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
Legacy	Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Support (CSM Desteği) Enabled (Etkin) olarak ayarlandığında yapılandırılabilir.

• Administrator Password
  Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğe üzerinde <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
• User Password
  Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğe üzerinde <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca bazı BIOS ayarlarında değişiklik yapmanıza olanak tanır, tümünde değil.
  Parolayı iptal etmek için, parola öğesi üzerinde <Enter> tuşuna basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter> tuşuna basın. Onaylamanız istendiğinde tekrar <Enter> tuşuna basın.
  NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

• Secure Boot
  Güvenli Önyükleme'yi etkinleştirmenize veya devre dışı bırakmanıza ve ilgili ayarları yapılandırmanıza olanak tanır. Bu öğe yalnızca CSM Support (CSM Desteği) Disabled (Devre Dışı) olarak ayarlandığında yapılandırılabilir.
  • Preferred Operating Mode
    BIOS Kurulumuna girdikten sonra Kolay moduna mı yoksa Gelişmiş moduna mı girmek istediğinizi seçmenizi sağlar. Auto (Otomatik) en son hangi moddaysa o BIOS moduna girer. (Varsayılan: Otomatik)

Kaydet & Çık

• Save & Exit Setup
  Bu öğe üzerinde <Enter> tuşuna basın ve Yes (Evet) öğesini seçin. Bu, değişiklikleri CMOS'ye kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için No (Hayır) öğesini seçin veya <Esc> tuşuna basın.
• Exit Without Saving
  Bu öğe üzerinde <Enter> tuşuna basın ve Yes (Evet) öğesini seçin. Bu, BIOS Kurulumunda yapılan değişiklikleri CMOS'ye kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için No (Hayır) öğesini seçin veya <Esc> tuşuna basın.
• Load Optimized Defaults
  En uygun BIOS varsayılan ayarlarını yüklemek için bu öğe üzerinde <Enter> tuşuna basın ve Yes (Evet) öğesini seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten veya CMOS değerlerini temizledikten sonra her zaman En İyileştirilmiş varsayılanları yükleyin.
• Boot Override
  Hemen önyükleme yapılacak bir cihaz seçmenizi sağlar. Seçtiğiniz cihaz üzerinde <Enter> tuşuna basın ve onaylamak için Yes (Evet) öğesini seçin. Sisteminiz otomatik olarak yeniden başlatılır ve o cihazdan önyüklenir.
• Save Profiles
  Bu fonksiyon, mevcut BIOS ayarlarını bir profile kaydetmenizi sağlar. 8 adede kadar profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter> tuşuna basın. Veya profili depolama cihazınıza kaydetmek için Select File in HDD/FDD/USB (HDD/FDD/USB'de Dosya Seç) öğesini seçebilirsiniz.
• Load Profiles
  Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını daha önce oluşturulmuş bir profilden, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden yüklemek için bu fonksiyonu kullanabilirsiniz. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter> tuşuna basın. Depolama cihazınızdan daha önce oluşturulmuş profili girmek veya BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek için Select File in HDD/FDD/USB (HDD/FDD/USB'de Dosya Seç) öğesini seçebilirsiniz.

Intel Optane Bellek ve Depolama Yönetimi Kurulumu

Adımlar:

1. İşletim sistemine girdikten sonra, anakart sürücü diskinizi optik sürücünüze takın. Xpress Install (Hızlı Kurulum) ekranında, kurmak için Intel Rapid Storage Technology'yi (Intel Hızlı Depolama Teknolojisi) seçin ve kurulumu tamamlamak için ekrandaki talimatları izleyin. Tamamlandığında sistemi yeniden başlatın.
2. Birlikte verilen anakart sürücülerini yükledikten sonra, İnternet bağlantınızın düzgün çalıştığından emin olun. Sistem, yazılımı Intel'den otomatik olarak yükleyecektir. Sürücü yüklendikten sonra sistemi yeniden başlatın.

Bir Intel Optane Belleği Etkinleştirme

1. Sistem Gereksinimleri
   1. Intel Optane bellek.
   2. Optane belleğin en az 16 GB kapasitesi olmalı ve hızlandırılacak sabit sürücü/SSD'den eşit veya daha küçük kapasiteye sahip olmalıdır.
   3. Optane bellek, mevcut bir RAID dizisini hızlandırmak için kullanılamaz; hızlandırılmış sabit sürücü/SSD bir RAID dizisine dahil edilemez.
   4. Hızlandırılacak sabit sürücü/SSD, bir SATA sabit sürücüsü veya M.2 SATA SSD olmalıdır.
   5. Hızlandırılacak sabit sürücü/SSD, bir sistem sürücüsü veya veri sürücüsü olabilir. Sistem sürücüsü GPT biçiminde olmalı ve üzerine Windows 10 64-bit (veya daha yeni bir sürüm) yüklenmiş olmalıdır. Veri sürücüsü de GPT biçiminde olmalıdır.
   6. Anakart sürücü diski.
   7. SATA denetleyicisi, Intel Optane Sistem Hızlandırmalı Intel RST Premium modunda ayarlanmalıdır.
2. Kurulum Kılavuzları
   1. Ayarlar\G/Ç Bağlantı Noktaları\SATA ve RST Yapılandırması'na gidin ve RST Control PCIe Storage Devices'in (RST Kontrol PCIe Depolama Aygıtları) Manual (Manuel) olarak ayarlandığından emin olun. Ardından, Optane belleği hangi M.2 konektörüne taktığınıza bağlı olarak, karşılık gelen PCIe Storage Dev on Port XX (XX Bağlantı Noktasındaki PCIe Depolama Aygıtı) öğesini RST Controlled (RST Kontrollü) olarak ayarlayın.
   2. İşletim sistemine yeniden girdikten sonra, Başlat menüsünden Intel Optane Memory and Storage Management (Intel Optane Bellek ve Depolama Yönetimi) uygulamasını başlatın. Birden fazla Optane bellek yüklerseniz, lütfen hangisini kullanacağınızı seçin. Ardından, hangi sürücünün hızlandırılacağını seçin. Intel Optane Memory'yi Etkinleştir'i (Intel Optane Belleği Etkinleştir) tıklayın. Optane bellekteki tüm veriler silinecektir. Devam etmeden önce verilerinizi yedeklediğinizden emin olun. Devam etmek için ekrandaki talimatları izleyin. Tamamlandığında sistemi yeniden başlatın.
   3. Başlat menüsünden Intel Optane Memory and Storage Management (Intel Optane Bellek ve Depolama Yönetimi) uygulamasını başlatın ve Intel Optane Belleğinin etkinleştirildiğinden emin olun.
   4. Sistem sürücüsünü hızlandırmak istiyorsanız, Intel Optane Memory Pinning (Intel Optane Bellek Sabitleme) işlevini kullanarak hızlandırmak için belirli klasörleri, dosyaları veya uygulamaları seçebilirsiniz. (Kullanılan Optane belleğin en az 32 GB kapasitesi olmalıdır.)

• Bir Optane bellek, bir M.2 PCIe SSD'yi hızlandırmak için kullanılamaz.
• Birden fazla Optane bellek takılıysa, SATA tabanlı önyükleme sürücünüzü hızlandırmak için bunlardan yalnızca birini seçebilirsiniz. Diğerleri yalnızca veri sürücüleri olarak kullanılabilir.
• Optane belleği aniden çıkarmayın. Bunun yapılması, işletim sisteminin doğru şekilde çalışmamasına neden olur.
• Optane belleği değiştirmek/kaldırmak istiyorsanız, önce Intel Optane Memory and Storage Management (Intel Optane Bellek ve Depolama Yönetimi) uygulamasını kullanarak devre dışı bırakmanız gerekir.
• Optane belleği etkinleştirdikten sonra, ilgili BIOS ayarları bir BIOS güncellemesinden sonra bile kalacaktır.

Intel Optane belleği etkinleştirme hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücülerin Kurulumu

• Sürücüleri yüklemeden önce, önce işletim sistemini kurun.
• İşletim sistemini kurduktan sonra, anakart sürücü diskini optik sürücünüze takın. Ekranın sağ üst köşesindeki "Bu diskle ne olacağını seçmek için dokunun" mesajını tıklayın ve "Run.exe'yi Çalıştır"ı seçin. (Veya Bilgisayarım'a gidin, optik sürücüyü çift tıklayın ve Run.exe programını çalıştırın.)

"Xpress Install" (Hızlı Kurulum) sisteminizi otomatik olarak tarayacak ve ardından kurulması önerilen tüm sürücüleri listeleyecektir. Xpress Install (Hızlı Kurulum) düğmesini tıklayabilirsiniz ve "Xpress Install" (Hızlı Kurulum) seçilen tüm sürücüleri kuracaktır. Veya ihtiyacınız olan sürücüleri ayrı ayrı kurmak için ok simgesini tıklayın.

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

• Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
• Kurulumdan önce, satıcınız tarafından sağlanan anakart S/N (Seri Numarası) etiketini veya garanti etiketini çıkarmayın veya kırmayın. Bu etiketler, garanti doğrulaması için gereklidir.
• Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce, her zaman güç kablosunu elektrik prizinden çekerek AC gücünü kesin.
• Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
• Anakartı tutarken, herhangi bir metal uca veya konektöre dokunmaktan kaçının.
• Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için metal bir nesneye dokunun.
• Anakartı kurmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kap içinde bulundurun.
• Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapatıldığından emin olun.
• Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
• Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
• Anakartın zarar görmesini önlemek için vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
• Anakartın üzerinde veya bilgisayar kasasının içinde kalan vida veya metal bileşen olmadığından emin olun.
• Bilgisayar sistemini düz olmayan bir yüzeye koymayın.
• Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama koymayın.
• Kurulum işlemi sırasında bilgisayar gücünü açmak, sistem bileşenlerine zarar vermenin yanı sıra kullanıcıya fiziksel zarar da verebilir.
• Herhangi bir kurulum adımından emin değilseniz veya ürünün kullanımıyla ilgili bir sorun yaşıyorsanız, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
• Bir adaptör, uzatma güç kablosu veya uzatma kablosu kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Daha fazla sorun giderme bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Daha fazla ürün detayı için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Gigabyte B560M AORUS ELITE Kılavuzu indir

Mevcut diller
