Priročnik za Gigabyte B560M AORUS ELITE

Identifikacija revizije vašega izdelka

Številka revizije na vaši matični plošči je videti tako: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je revizija matične plošče 1.0. Preverite revizijo matične plošče, preden posodobite BIOS matične plošče, gonilnike ali ko iščete tehnične informacije.

Primer

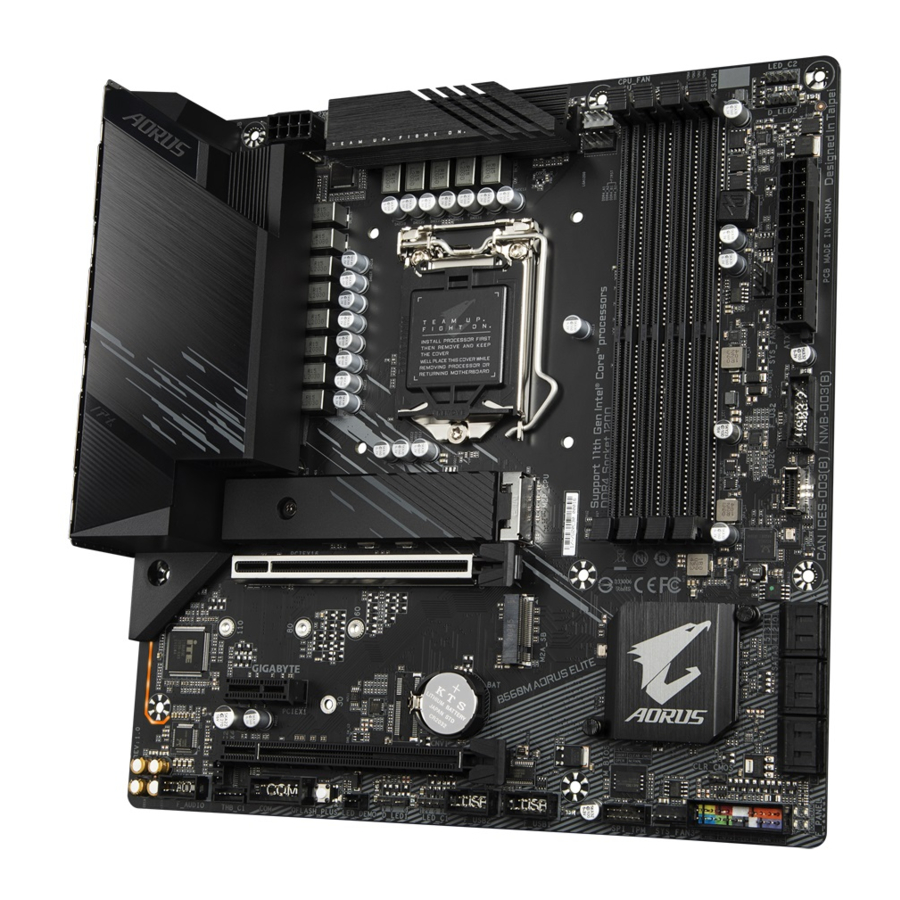

Postavitev izdelka

Temperaturno tipalo

Vsebina škatle

• Matična plošča B560M AORUS ELITE
• Disk z gonilniki za matično ploščo
• Navodila za uporabo
• Dva kabla SATA
• Vijak(i) M.2/stojalo(a) M.2

*Zgornja vsebina škatle je samo za referenco, dejanski predmeti pa so odvisni od paketa izdelka, ki ga prejmete. Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Blokovna shema naprave

(Opomba) Dejanska podpora se lahko razlikuje glede na procesor.

Namestitev strojne opreme

Specifikacije izdelka

(Opomba) Podpira samo procesorje 11. generacije.

*GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.

Obiščite spletno mesto GIGABYTE za sezname podpore za CPE, pomnilniške module, SSD-je in naprave M.2.

Obiščite stran Support\Utility List (Seznam podpore/pripomočkov) na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij.

Nameščanje CPE

Preden začnete nameščati CPE, preberite naslednja navodila:

1. Prepričajte se, da matična plošča podpira CPE.
   (Za najnovejši seznam podpore CPE obiščite spletno mesto GIGABYTE.)
2. Preden namestite CPE, vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
3. Poiščite zatič številka ena CPE. Če je CPE napačno usmerjen, ga ni mogoče vstaviti. (Lahko pa poiščete zareze na obeh straneh CPE in poravnalne ključe na podnožju CPE.)
4. Nanesite enakomeren in tanek sloj termalne paste na površino CPE.
5. Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, sicer lahko pride do pregrevanja in poškodbe CPE.
6. Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da nastavite frekvenco sistemskega vodila prek specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite nastaviti frekvenco prek standardnih specifikacij, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPE, grafično kartico, pomnilnikom, trdim diskom itd.

Nameščanje CPE
Poiščite poravnalne ključe na podnožju CPE matične plošče in zareze na CPE.

Ne odstranjujte pokrova podnožja CPE, preden vstavite CPE. Med ponovnim nameščanjem ročice po vstavitvi CPE lahko samodejno odskoči z nosilne plošče.

Nameščanje pomnilnika

Preden začnete nameščati pomnilnik, preberite naslednja navodila:

• Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik z enako zmogljivostjo, znamko, hitrostjo in čipi.
  (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
• Preden namestite pomnilnik, vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
• Pomnilniški moduli imajo zasnovo, ki je enostavna za uporabo. Pomnilniški modul je mogoče namestiti samo v eni smeri. Če pomnilnika ne morete vstaviti, zamenjajte smer.

Konfiguracija pomnilnika z dvojnim kanalom
Ta matična plošča ponuja štiri podnožja za pomnilnik in podpira tehnologijo dvojnega kanala. Po namestitvi pomnilnika bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje načina pomnilnika z dvojnim kanalom bo podvojilo prvotno pasovno širino pomnilnika.

Za več informacij o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Štiri podnožja za pomnilnik so razdeljena na dva kanala in vsak kanal ima dve podnožji za pomnilnik, kot sledi:

• Kanal A: DDR4_A1, DDR4_A2
• Kanal B: DDR4_B1, DDR4_B2

Priporočena konfiguracija pomnilnika z dvojnim kanalom
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=enostranski, DS=dvostranski, "- -"=brez pomnilnika)

Zaradi omejitev CPE preberite naslednja navodila, preden namestite pomnilnik v načinu dvojnega kanala.

1. Načina dvojnega kanala ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
2. Pri omogočanju načina dvojnega kanala z dvema ali štirimi pomnilniškimi moduli je priporočljivo, da uporabljate pomnilnik z enako zmogljivostjo, znamko, hitrostjo in čipi.

Nameščanje razširitvene kartice

Preden začnete nameščati razširitveno kartico, preberite naslednja navodila:

• Prepričajte se, da matična plošča podpira razširitveno kartico. Previdno preberite priročnik, ki ste ga prejeli z razširitveno kartico.
• Preden namestite razširitveno kartico, vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

1. Vrata USB 2.0/1.1 (vrata Q-Flash Plus)
   Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB. Uporabite ta vrata za naprave USB. Pred uporabo Q-Flash Plus ^(Opomba) se prepričajte, da ste najprej vstavili pogon USB v ta vrata.
   (Opomba) Če želite omogočiti funkcijo Q-Flash Plus, obiščite spletno stran »Unique Features« (Edinstvene funkcije) na spletnem mestu GIGABYTE.
2. Vrata USB 2.0/1.1
   Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
3. Vrata za tipkovnico/miško PS/2
   Uporabite ta vrata za priključitev miške ali tipkovnice PS/2.
4. DisplayPort
   DisplayPort zagotavlja visokokakovostno digitalno slikanje in zvok, ki podpira dvosmerni prenos zvoka. DisplayPort lahko podpira mehanizme zaščite vsebine HDCP 2.3. Ta vrata lahko uporabite za priključitev monitorja, ki podpira DisplayPort. Opomba: Tehnologija DisplayPort lahko podpira največjo ločljivost 4096x2304 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
5. Vrata HDMI
   Vrata HDMI podpirajo formate HDCP 2.3 ter Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192KHz/16bit 7.1-kanalni avdio izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096x2160 pri 30 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
   Po namestitvi naprave DisplayPort/HDMI se prepričajte, da ste privzeto napravo za predvajanje zvoka nastavili na DisplayPort/HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
6. Vrata USB 3.2 Gen 2 Type-A (rdeča)
   Vrata USB 3.2 Gen 2 podpirajo specifikacijo USB 3.2 Gen 2 in so združljiva s specifikacijama USB 3.2 Gen 1 in USB 2.0. Uporabite ta vrata za naprave USB.
7. Vrata USB Type-C
   Reverzibilna vrata USB podpirajo specifikacijo USB 3.2 Gen 2 in so združljiva s specifikacijo USB 3.2 Gen 1. Uporabite ta vrata za naprave USB.
8. Vrata RJ-45 LAN
   Vrata Gigabit Ethernet LAN zagotavljajo internetno povezavo s hitrostjo prenosa podatkov do 2,5 Gbps. V nadaljevanju so opisana stanja LED na vratih LAN.


LED za povezavo/hitrost:
Stanje	Opis
Oranžna	Hitrost prenosa podatkov 2,5 Gbps
Zelena	Hitrost prenosa podatkov 1 Gbps
Izklopljena	Hitrost prenosa podatkov 100 Mbps
LED za aktivnost:
Stanje	Opis
Utripa	Prenos ali sprejem podatkov je v teku
Izklopljena	Prenos ali sprejem podatkov ni v teku

9. Vrata USB 3.2 Gen 1
   Vrata USB 3.2 Gen 1 podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
10. Izhod za sredinski/nizkotonski zvočnik (oranžna)
    Uporabite ta avdio priključek za priključitev sredinskih/nizkotonskih zvočnikov.
11. Izhod za zadnji zvočnik (črna)
    Uporabite ta avdio priključek za priključitev zadnjih zvočnikov.
12. Izhod za stranski zvočnik (siva)
    Uporabite ta avdio priključek za priključitev stranskih zvočnikov.
13. Vhod za linijo (modra)
    Vhod za linijo. Uporabite ta avdio priključek za naprave z linijskim vhodom, kot so optični pogon, Walkman itd.
14. Izhod za linijo/izhod za sprednji zvočnik (zelena)
    Izhod za linijo.
15. Vhod za mikrofon (roza)
    Vhod za mikrofon.

Konfiguracije avdio priključkov:
Priključek	Slušalke/ 2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Izhod za sredinski/nizkotonski zvočnik
Izhod za zadnji zvočnik
Izhod za stranski zvočnik
Vhod za linijo
Izhod za linijo/izhod za sprednji zvočnik
Vhod za mikrofon

Funkcijo avdio priključka lahko spremenite z avdio programsko opremo.

• Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz naprave in nato iz matične plošče.
• Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne premikajte ga z ene strani na drugo, da preprečite električni kratek stik v notranjosti priključka kabla.

Za več informacij o konfiguriranju avdio programske opreme obiščite spletno mesto GIGABYTE.

Notranji priključki

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Preden priključite zunanje naprave, preberite naslednja navodila:

• Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
• Pred namestitvijo naprav izklopite naprave in računalnik. Izključite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
• Po namestitvi naprave in preden vklopite računalnik, se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2. ATX_12V_2X4/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotavlja dovolj stabilne moči za vse komponente na matični plošči. Preden priključite napajalni priključek, se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zasnovo, ki je odporna proti napakam. Priključite napajalni kabel na napajalni priključek v pravilni usmeritvi.
12V napajalni priključek napaja predvsem CPE. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev za razširitev je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja zahtevane moči, lahko pride do nestabilnega ali nezagonskega sistema.

ATX_12V_2X4:

Št. priključka	Definicija	Št. priključka	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Št. priključka	Definicija	Št. priključka	Definicija
1	3,3V	13	3,3V
2	3,3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (mehki vklop/izklop)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (pripravljenost +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3,3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4. CPU_FAN/SYS_FAN1/2/3 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima zasnovo, ki je odporna proti napakam. Pri priključitvi kabla ventilatorja ga priključite v pravilni usmeritvi (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo namestiti sistemski ventilator v ohišje.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Senzor
4	PWM nadzor hitrosti

5. CPU_OPT (priključek za ventilator za vodno hlajenje CPE)
   Priključek za ventilator je 4-pinski in ima zasnovo, ki je odporna proti napakam. Večina priključkov za ventilator ima zasnovo, ki je odporna proti napakam. Pri priključitvi kabla ventilatorja ga priključite v pravilni usmeritvi (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja.


Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Senzor
4	PWM nadzor hitrosti
Priključek	CPU_FAN	SYS_FAN1~3	CPU_OPT
Največji tok	2A	2A	2A
Največja moč	24W	24W	24W

• Priključite kable ventilatorja na priključke ventilatorja, da preprečite pregrevanje CPE in sistema. Pregrevanje lahko povzroči poškodbe CPE ali pa se sistem lahko zruši.
• Ti priključki za ventilator niso konfiguracijski skakalni bloki. Ne nameščajte skakalne kapice na priključke.

6. LED_C1/LED_C2 (priključki za RGB LED trak)
   Priključke lahko uporabite za priključitev standardnega 5050 RGB LED traku (12V/G/R/B) z največjo nazivno močjo 2A (12V) in največjo dolžino 2 m.


Št. priključka	Definicija
1	12V
2	G
3	R
4	B

Priključite svoj RGB LED trak na priključek. Napajalni pin RGB LED traku (označen s trikotnikom na vtiču) LED traku mora biti priključen na pin 1 (12V) tega priključka. Nepravilna povezava lahko povzroči poškodbo LED traku.

7. D_LED1/D_LED2 (naslovljivi priključki za LED trak)
   Priključke lahko uporabite za priključitev standardnega 5050 naslovljivega LED traku z največjo nazivno močjo 5A (5V) in največjim številom 1000 LED.


Št. priključka	Definicija
1	V (5V)
2	Podatki
3	Ni pina
4	GND

Priključite svoj naslovljivi LED trak na priključek. Napajalni pin (označen s trikotnikom na vtiču) LED traku mora biti priključen na pin 1 naslovljivega priključka LED traku. Nepravilna povezava lahko povzroči poškodbo LED traku.

Za informacije o vklopu/izklopu luči LED traku obiščite spletno stran "Edinstvene funkcije" na spletnem mestu GIGABYTE.

Pred namestitvijo naprav izklopite naprave in računalnik. Izključite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.

8. SATA3 0/1/2/3/4/5 (priključki SATA 6Gb/s)
   Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardom SATA 3Gb/s in SATA 1,5Gb/s. Vsak priključek SATA podpira eno napravo SATA.


Št. priključka	Definicija
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Za omogočanje vstavljanja med delovanjem za vrata SATA glejte poglavje »Nastavitev BIOS-a«, »Nastavitve\IO vrata\Konfiguracija SATA in RST« za več informacij.

9. M2P_CPU ^(Opomba)/M2A_SB (priključki M.2 Socket 3)
   Priključek M.2 podpira M.2 SATA SSD ali M.2 PCIe SSD.


Sledite spodnjim korakom za pravilno namestitev pogona SSD M.2 v priključek M.2.

1. Poiščite priključek M.2, kamor boste namestili pogon SSD M.2, uporabite izvijač, da odvijete vijak na hladilnem telesu, in nato odstranite hladilno telo. (Samo priključek M2P_CPU ima hladilno telo.) Odstranite zaščitno folijo s termalne blazinice na priključku M.2.
2. Poiščite pravilno montažno luknjo glede na dolžino vašega pogona SSD M.2. Po potrebi privijte priloženo distanco v želeno montažno luknjo. Vstavite pogon SSD M.2 v priključek M.2 pod kotom.
3. Pritisnite pogon SSD M.2 navzdol in ga nato z priloženim vijakom pritrdite v priključek. Zamenjajte hladilno telo in ga pritrdite v prvotno luknjo. Odstranite zaščitno folijo s spodnje strani hladilnega telesa, preden ga zamenjate.

Obvestila o namestitvi za priključke M.2 in SATA:
Razpoložljivost priključkov SATA lahko vpliva vrsta naprave, nameščene v vtičnicah M.2. Priključek M2A_SB si deli pasovno širino s priključkom SATA3 1. Za podrobnosti glejte naslednjo tabelo.

• M2P_CPU^(Opomba):


: Na voljo, : Ni na voljo
* Priključek M2P_CPU (opomba) podpira samo pogone PCIe SSD.

• M2A_SB:


: Na voljo, : Ni na voljo

(Opomba) Podpirajo ga samo procesorji 11. generacije.

10. F_PANEL (glava sprednje plošče)
    Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor vdora v ohišje in indikator stanja sistema na ohišju na to glavo v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.

    • PLED/PWR_LED (LED za vklop, rumena/vijolična):
      Povezuje se z indikatorjem stanja napajanja na sprednji plošči ohišja. LED dioda sveti, ko sistem deluje. LED dioda ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).

Stanje sistema	LED
S0	Vklopljeno
S3/S4/S5	Izklopljeno

• PW (stikalo za vklop, rdeče):
  Povezuje se s stikalom za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (glejte razdelek »BIOS Setup«, »Settings\Platform Power« za več informacij).
• SPEAK (zvočnik, oranžen):
  Povezuje se z zvočnikom na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z izdajanjem zvočnega signala. Če ob zagonu sistema ni zaznana nobena težava, se zasliši en kratek pisk.
• HD (LED za aktivnost trdega diska, modra):
  Povezuje se z LED za aktivnost trdega diska na sprednji plošči ohišja. LED dioda sveti, ko trdi disk bere ali piše podatke.
• RES (stikalo za ponastavitev, zeleno):
  Povezuje se s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne more izvesti običajnega ponovnega zagona.
• CI (glava za vdor v ohišje, siva):
  Povezuje se s stikalom/senzorjem vdora v ohišje na ohišju, ki lahko zazna, ali je bil pokrov ohišja odstranjen. Ta funkcija zahteva ohišje s stikalom/senzorjem vdora v ohišje.
• NC (oranžna): ni povezave.

Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je v glavnem sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska, zvočnika itd. Pri priključitvi modula sprednje plošče ohišja na to glavo se prepričajte, da se dodelitve žic in dodelitve pinov pravilno ujemajo.

11. F_AUDIO (glava zvoka sprednje plošče)
    Glava zvoka sprednje plošče podpira zvok visoke ločljivosti (HD). Modul zvoka sprednje plošče ohišja lahko priključite na to glavo. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami pinov glave matične plošče. Nepravilna povezava med priključkom modula in glavo matične plošče bo onemogočila delovanje naprave ali jo celo poškodovala.


Št. pina	Definicija	Št. pina	Definicija
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Brez pina
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Nekatera ohišja imajo modul zvoka sprednje plošče, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi modula zvoka sprednje plošče, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.

12. F_U32C (glava USB Type-C s podporo za USB 3.2 Gen 1)
    Glava je skladna s specifikacijo USB 3.2 Gen 1 in lahko zagotovi eno vrata USB.


Št. pina	Definicija	Št. pina	Definicija	Št. pina	Definicija
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (glava USB 3.2 Gen 1)
    Glava je skladna s specifikacijama USB 3.2 Gen 1 in USB 2.0 in lahko zagotovi dve vrata USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dve vrata USB 3.2 Gen 1, se obrnite na lokalnega prodajalca.


Št. pina	Definicija	Št. pina	Definicija	Št. pina	Definicija
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Brez pina
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (glave USB 2.0/1.1)
    Glave so skladne s specifikacijo USB 2.0/1.1. Vsaka glava USB lahko zagotovi dve vrata USB prek dodatnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.


Št. pina	Definicija	Št. pina	Definicija
1	Napajanje (5 V)	6	USB DY+
2	Napajanje (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Brez pina
5	USB DX+	10	NC

• Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v glavo USB 2.0/1.1.
• Pred namestitvijo nosilca USB izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe nosilca USB.

15. SPI_TPM (glava modula zaupanja TPM)
    Na to glavo lahko priključite modul zaupanja SPI TPM (Trusted Platform Module).


Št. pina	Definicija	Št. pina	Definicija
1	Izhod podatkov	7	Izbira čipa
2	Napajanje (3,3 V)	8	GND
3	Brez pina	9	IRQ
4	NC	10	NC
5	Vhod podatkov	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (priključka za dodatno kartico Thunderbolt)
    Priključka se uporabljata za povezavo z dodatno kartico GIGABYTE Thunderbolt.

17. CLR_CMOS (jumper za brisanje CMOS)
    Uporabite ta jumper za brisanje konfiguracije BIOS-a in ponastavitev vrednosti CMOS na tovarniške privzete vrednosti. Za brisanje vrednosti CMOS se z kovinskim predmetom, kot je izvijač, dotaknite dveh pinov za nekaj sekund.
    Odprto: normalno
    Kratko: izbriše vrednosti CMOS

• Preden izbrišete vrednosti CMOS, vedno izklopite računalnik in izključite napajalni kabel iz vtičnice.
• Po ponovnem zagonu sistema pojdite v BIOS Setup, da naložite tovarniške privzete vrednosti (izberite Load Optimized Defaults) ali ročno konfigurirajte nastavitve BIOS-a (za konfiguracije BIOS-a glejte poglavje »BIOS Setup«).

18. BAT (baterija)
    Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS morda ne bodo točne ali pa se bodo izgubile.

Vrednosti CMOS lahko izbrišete tako, da odstranite baterijo:

1. Izklopite računalnik in izključite napajalni kabel.
2. Nežno odstranite baterijo iz držala baterije in počakajte eno minuto. (Ali pa se s kovinskim predmetom, kot je izvijač, dotaknite pozitivnega in negativnega pola držala baterije, da ju skrajšate za 5 sekund.)
3. Zamenjajte baterijo.
4. Priključite napajalni kabel in znova zaženite računalnik.

• Pred zamenjavo baterije vedno izklopite računalnik in izključite napajalni kabel.
• Zamenjajte baterijo z enakovredno. Če baterijo zamenjate z napačnim modelom, lahko pride do poškodb vaših naprav.
• Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
• Pri nameščanju baterije upoštevajte usmeritev pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
• Z izrabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

19. CPU/DRAM/VGA/BOOT (LED diode stanja)
    LED diode stanja prikazujejo, ali CPU, pomnilnik, grafična kartica in operacijski sistem delujejo pravilno po vklopu sistema. Če LED dioda CPU/DRAM/VGA sveti, to pomeni, da ustrezna naprava ne deluje normalno; če LED dioda BOOT sveti, to pomeni, da še niste vstopili v operacijski sistem.


CPU: LED za stanje CPU
DRAM: LED za stanje pomnilnika
VGA: LED za stanje grafične kartice
BOOT: LED za stanje operacijskega sistema

20. QFLASH_PLUS (gumb Q-Flash Plus)
    Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje zaustavitve S5). Shranite najnovejši BIOS na USB-ključ in ga priključite v namensko priključno mesto, nato pa lahko zdaj samodejno bliskate BIOS s preprostim pritiskom na gumb Q-Flash Plus. QFLED bo utripal, ko se začneta ujemanje BIOS-a in aktivnosti bliskanja, in bo nehal utripati, ko bo glavno bliskanje BIOS-a končano.


Za informacije o uporabi Q-Flash Plus obiščite spletno stran "Edinstvene funkcije" spletnega mesta GIGABYTE.

Nastavitev BIOS-a

BIOS (Basic Input and Output System) beleži parametre strojne opreme sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvedbo samodejnega preizkusa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev sistemske konfiguracije ali aktiviranje določenih sistemskih funkcij.
Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS-u, da ohrani vrednosti konfiguracije v CMOS-u.
Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om, ko je napajanje vklopljeno.
Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

• Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
• @BIOS je pripomoček, ki temelji na sistemu Windows, ki išče in prenaša najnovejšo različico BIOS-a iz interneta in posodablja BIOS.

• Ker je posodabljanje BIOS-a potencialno tvegano, je priporočljivo, da BIOS-a ne posodabljate, če pri uporabi trenutne različice BIOS-a ne naletite na težave. Če želite posodobiti BIOS, to storite previdno. Nepravilna posodobitev BIOS-a lahko povzroči okvaro sistema.
• Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če morate), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS-a in ponastaviti ploščo na privzete vrednosti. (Za navodila o tem, kako počistiti vrednosti CMOS-a, glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvode o bateriji/mostičku za čiščenje CMOS-a v poglavju »Namestitev strojne opreme«.)

Zaslon ob zagonu

Ob zagonu računalnika se prikaže naslednji logotip.

Obstajata dva različna načina BIOS-a, kot sledi, med njima pa lahko preklapljate s tipko <F2>. Easy Mode (enostavni način) uporabnikom omogoča hiter pregled trenutnih sistemskih informacij ali prilagoditev za optimalno delovanje. V Easy Mode (enostavnem načinu) se lahko z miško premikate po konfiguracijskih elementih. Advanced Mode (napredni način) ponuja podrobne nastavitve BIOS-a. S puščičnimi tipkami na tipkovnici se lahko premikate med elementi in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa z miško izberete želeni element.

• Ko sistem ni stabilen kot običajno, izberite element Load Optimized Defaults (naloži optimirane privzete vrednosti), da nastavite sistem na privzete vrednosti.
• Meni za nastavitev BIOS-a, opisan v tem poglavju, je samo za referenco in se lahko razlikuje glede na različico BIOS-a.

Glavni meni

Funkcijske tipke za napredni način
< >< >	Premaknite izbirno vrstico, da izberete meni za nastavitev
< >< >	Premaknite izbirno vrstico, da izberete element konfiguracije v meniju
<Enter>/Double Click (dvoklik)	Izvedite ukaz ali vstopite v meni
<+>/<Page Up> (stran navzgor)	Povečajte številsko vrednost ali naredite spremembe
<->/<Page Down> (stran navzdol)	Zmanjšajte številsko vrednost ali naredite spremembe
<F1>	Prikažite opise funkcijskih tipk
<F2>	Preklopite v Easy Mode (enostavni način)
<F3>	Shranite trenutne nastavitve BIOS-a v profil
<F4>	Naložite nastavitve BIOS-a iz profila, ustvarjenega prej
<F5>	Obnovite prejšnje nastavitve BIOS-a za trenutne podmenije
<F6>	Prikažite zaslon Smart Fan 6
<F7>	Naložite optimirane privzete nastavitve BIOS-a za trenutne podmenije
<F8>	Dostopajte do pripomočka Q-Flash
<F10>	Shranite vse spremembe in zapustite program za nastavitev BIOS-a
<F11>	Preklopite na podmeni Favorites (priljubljene)
<F12>	Zajemite trenutni zaslon kot sliko in jo shranite na svoj pogon USB
<Insert>	Dodajte ali odstranite priljubljeno možnost
<Ctrl>+<S>	Prikažite informacije o nameščenem pomnilniku
<Esc>	Glavni meni: Zapustite program za nastavitev BIOS-a Podmeniji: Zapustite trenutni podmeni

Smart Fan 6

S funkcijsko tipko <F6> hitro preklopite na ta zaslon. Ta zaslon vam omogoča, da konfigurirate nastavitve, povezane s hitrostjo ventilatorja za vsak priključek ventilatorja, ali spremljate temperaturo sistema/CPU.

• TUNE ALL (uglasitev vsega)
  Omogoča, da uporabite trenutne nastavitve za vse priključke ventilatorjev.
• Temperature (temperatura)
  Prikaže trenutno temperaturo izbranega ciljnega območja.
• Fan Speed (hitrost ventilatorja)
  Prikaže trenutne hitrosti ventilatorjev.
• Flow Rate (pretok)
  Prikaže pretok vašega sistema za vodno hlajenje. Pritisnite <Enter> na Fan Speed (hitrost ventilatorja), da preklopite na to funkcijo.
• Fan Speed Control (nadzor hitrosti ventilatorja)
  Omogoča vam, da določite, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.

Normal	Omogoča, da ventilator deluje pri različnih hitrostih glede na temperaturo. Hitrost ventilatorja lahko prilagodite s programom System Information Viewer glede na vaše sistemske zahteve. (Privzeto)
Silent	Omogoča, da ventilator deluje pri nizkih hitrostih.
Manual	Omogoča vam, da povlečete vozlišča krivulje za prilagoditev hitrosti ventilatorja. Lahko pa uporabite funkcijo EZ Tuning (enostavna nastavitev). Po prilagoditvi položaja vozlišča pritisnite Apply (uporabi), da samodejno izračunate naklon krivulje.
Full Speed	Omogoča, da ventilator deluje pri polni hitrosti.

• Fan Control Use Temperature Input (nadzor ventilatorja uporablja temperaturni vhod)
  Omogoča vam, da izberete referenčno temperaturo za nadzor hitrosti ventilatorja.
• Temperature Interval (temperaturni interval)
  Omogoča vam, da izberete temperaturni interval za spremembo hitrosti ventilatorja.
• FAN Control Mode (način nadzora ventilatorja)

Auto	Dovoli BIOS-u, da samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalen način nadzora. (Privzeto)
Voltage	Način Voltage (napetost) je priporočljiv za 3-pinski ventilator.
PWM	Način PWM je priporočljiv za 4-pinski ventilator.

• FAN Stop (ustavitev ventilatorja)
  Omogoči ali onemogoči funkcijo zaustavitve ventilatorja. Temperaturno mejo lahko nastavite z uporabo temperaturne krivulje. Ventilator preneha delovati, ko je temperatura nižja od meje. (Privzeto: Onemogočeno)
• FAN Mode (način ventilatorja)
  Omogoča vam, da nastavite način delovanja za ventilator.

Slope	Linearno prilagaja hitrost ventilatorja glede na temperaturo. (Privzeto)
Stair	Stopnično prilagaja hitrost ventilatorja glede na temperaturo.

• FAN Fail Warning (opozorilo o okvari ventilatorja)
  Omogoča sistemu, da odda opozorilni zvok, če ventilator ni priključen ali ne deluje. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)
• Save Fan Profile (shrani profil ventilatorja)
  Ta funkcija vam omogoča, da shranite trenutne nastavitve v profil. Profil lahko shranite v BIOS-u ali izberete Select File in HDD/FDD/USB (izberite datoteko v HDD/FDD/USB), da shranite profil na svojo napravo za shranjevanje.
• Load Fan Profile (naloži profil ventilatorja)
  Ta funkcija vam omogoča, da naložite predhodno shranjen profil BIOS-a brez težav s ponovnim konfiguriranjem nastavitev BIOS-a. Lahko pa izberete Select File in HDD/FDD/USB (izberite datoteko v HDD/FDD/USB), da naložite profil iz svoje naprave za shranjevanje.

Priljubljene

Nastavite svoje pogosto uporabljene možnosti kot priljubljene in uporabite tipko <F11> za hitro preklapljanje na stran, kjer se nahajajo vse vaše priljubljene možnosti. Če želite dodati ali odstraniti priljubljeno možnost, pojdite na njeno izvirno stran in pritisnite <Insert> na možnosti. Možnost je označena z zvezdico, če je nastavljena kot "priljubljena".

Tweaker

Stabilnost sistema pri nastavitvah za overclock/overvoltage, ki ste jih nastavili, je odvisna od celotne konfiguracije sistema. Nepravilno overclock/overvoltage lahko povzročita poškodbe procesorja, nabora čipov ali pomnilnika in skrajšata življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neustrezno spreminjanje nastavitev lahko povzroči, da se sistem ne zažene. V tem primeru počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

• CPU Clock Ratio
  Omogoča spreminjanje frekvence ure za nameščen procesor. Nastavljivo območje je odvisno od nameščenega procesorja.
• Ring Ratio
  Omogoča nastavitev razmerja CPU Uncore. Nastavljivo območje je odvisno od uporabljenega procesorja. (Privzeto: Samodejno)
• IGP Ratio ^(Opomba)
  Omogoča nastavitev grafičnega razmerja. (Privzeto: Samodejno)
• AVX Disable ^(Opomba)
  Omogoča onemogočanje naborov navodil AVX na procesorju, ki podpira AVX. (Privzeto: Samodejno)
• AVX512 Disable ^(Opomba)
  Omogoča onemogočanje naborov navodil AVX-512 na procesorju, ki podpira AVX-512. (Privzeto: Samodejno)
• AVX Offset ^(Opomba)
  Ko procesor izvaja obremenitve AVX, se bo razmerje takta CPE zmanjšalo za želeno vrednost odmika AVX. Na primer, če je vrednost nastavljena na 3, se bo razmerje takta CPE zmanjšalo za 3 pri izvajanju navodil AVX. (Privzeto: Samodejno)
• AVX512 Offset ^(Opomba)
  Ko procesor izvaja obremenitve AVX-512, se bo razmerje takta CPE zmanjšalo za želeno vrednost odmika AVX512. Na primer, če je vrednost nastavljena na 3 (vrednost mora biti večja ali enaka vrednosti odmika AVX), se bo razmerje takta CPE zmanjšalo za 3 pri izvajanju navodil AVX-512. (Privzeto: Samodejno)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Opomba)
    Prikaže najvišjo frekvenco vsakega jedra.
  • CPU Over Temperature Protection ^(Opomba)
    Omogoča natančno nastavitev vrednosti odmika TJ Max. (Privzeto: Samodejno)
  • FCLK Frequency for Early Power On ^(Opomba)
    Omogoča nastavitev frekvence FCLK. Možnosti so: Normal(800Mhz), 1GHz, 400MHz. (Privzeto: 1GHz)
  • Hyper-Threading Technology
    Omogoča določitev, ali naj se omogoči tehnologija večnitnosti pri uporabi procesorja Intel, ki podpira to funkcijo. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • No. of CPU Cores Enabled
    Omogoča izbiro števila jeder CPE, ki jih želite omogočiti v večjedrnem CPE Intel (število jeder CPE se lahko razlikuje glede na CPE). Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Opomba)
    Omogoči ali onemogoči Intel Speed Shift Technology. Če omogočite to funkcijo, lahko procesor hitreje poveča svojo delovno frekvenco in tako izboljša odzivnost sistema. (Privzeto: Omogočeno)
  • CPU Thermal Monitor ^(Opomba)
    Omogoči ali onemogoči funkcijo Intel Thermal Monitor, funkcijo zaščite pred pregrevanjem CPE. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata, ko je CPE pregreta. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Ring to Core offset (Down Bin)
    Omogoča določitev, ali naj se onemogoči funkcija samodejnega zmanjšanja razmerja CPE Ring. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • CPU EIST Function ^(Opomba)
    Omogoči ali onemogoči Enhanced Intel Speed Step Technology (EIST). Odvisno od obremenitve CPE lahko tehnologija Intel EIST dinamično in učinkovito zniža napetost in frekvenco jedra CPE, da se zmanjšata povprečna poraba energije in proizvodnja toplote. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Race To Halt (RTH)^(Opomba)/Energy Efficient Turbo^(Opomba)
    Omogoči ali onemogoči nastavitve, povezane z varčevanjem z energijo CPE. (Privzeto: Samodejno)
  • Intel(R) Turbo Boost Technology ^(Opomba)
    Omogoča določitev, ali naj se omogoči tehnologija Intel CPU Turbo Boost. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Opomba)
    Omogoči ali onemogoči Intel Turbo Boost Max Technology 3.0. Intel Turbo Boost Max Technology 3.0 omogoča sistemu, da prepozna procesorjevo najboljše jedro za delovanje in vam omogoča, da ročno usmerite najpomembnejše obremenitve nanj. Frekvenco vsakega jedra lahko celo prilagodite posamično za optimizacijo delovanja. (Privzeto: Omogočeno)
  • CPU Flex Ratio Override
    Omogoči ali onemogoči CPE Flex Ratio. Največje razmerje takta CPE bo temeljilo na vrednosti CPU Flex Ratio Settings, če je CPU Clock Ratio nastavljeno na Auto (samodejno). (Privzeto: Onemogočeno)
  • CPU Flex Ratio Settings
    Omogoča nastavitev CPE Flex Ratio. Nastavljivo območje se lahko razlikuje glede na CPE.
  • Frequency Clipping TVB ^(Opomba)
    Omogoča omogočanje ali onemogočanje samodejnega zmanjšanja frekvence CPE, ki jo sproži Thermal Velocity Boost. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Voltage reduction initiated TVB ^(Opomba)
    Omogoča omogočanje ali onemogočanje samodejnega zmanjšanja napetosti CPE, ki jo sproži Thermal Velocity Boost. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Omogoča nastavitev turbo razmerij CPE za aktivna jedra. Auto (samodejno) nastavi turbo razmerja CPE glede na specifikacije CPE. Ta element je mogoče konfigurirati samo, če je Active Turbo Ratios nastavljeno na Manual (ročno). (Privzeto: Samodejno)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Omogoči ali onemogoči funkcijo Intel CPU Enhanced Halt (C1E), funkcijo varčevanja z energijo CPE v stanju zaustavitve sistema. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. Ta element je mogoče konfigurirati samo, če je C-States omogočeno. (Privzeto: Samodejno)
  • C3 State Support ^(Opomba)
    Omogoča določitev, ali naj CPE v stanju zaustavitve sistema preide v način C3. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C3 je izboljšano stanje varčevanja z energijo kot C1. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. Ta element je mogoče konfigurirati samo, če je C-States omogočeno. (Privzeto: Samodejno)
  • C6/C7 State Support
    Omogoča določitev, ali naj CPE v stanju zaustavitve sistema preide v način C6/C7. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C6/C7 je izboljšano stanje varčevanja z energijo kot C3. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. Ta element je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (omogočeno). (Privzeto: Samodejno)
  • C8 State Support ^(Opomba)
    Omogoča določitev, ali naj CPE v stanju zaustavitve sistema preide v način C8. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C8 je izboljšano stanje varčevanja z energijo kot C6/C7. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. Ta element je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (omogočeno). (Privzeto: Samodejno)
  • C10 State Support ^(Opomba)
    Omogoča določitev, ali naj CPE v stanju zaustavitve sistema preide v način C10. Ko je omogočena, se frekvenca in napetost jedra CPE zmanjšata med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C10 je izboljšano stanje varčevanja z energijo kot C8. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. Ta element je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (omogočeno). (Privzeto: Samodejno)
  • Package C State Limit ^(Opomba)
    Omogoča določitev omejitve stanja C za procesor. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. Ta element je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (omogočeno). (Privzeto: Samodejno)
  • CPU Power Performance ^(Opomba)
    Omogoča določitev, ali naj se poveča zmogljivost CPE. (Privzeto: Samodejno)
• Turbo Power Limits
  Omogoča nastavitev omejitve moči za način CPE Turbo. Ko poraba energije CPE preseže določeno omejitev moči, bo CPE samodejno zmanjšala frekvenco jedra, da bi zmanjšala moč. Auto (samodejno) nastavi omejitev moči glede na specifikacije CPE. (Privzeto: Samodejno)
  • Power Limit TDP (Watts) / Power Limit Time
    Omogoča nastavitev omejitve moči za CPE/platformo/pomnilnik Turbo način in koliko časa je potrebno za delovanje pri določeni omejitvi moči. Auto (samodejno) nastavi omejitev moči glede na specifikacije CPE. Ta element je mogoče konfigurirati samo, če je Turbo Power Limits nastavljeno na Enabled (omogočeno). (Privzeto: Samodejno)
  • Core Current Limit (Amps)
    Omogoča nastavitev tokovne omejitve za način CPE Turbo. Ko tok CPE preseže določeno tokovno omejitev, bo CPE samodejno zmanjšala frekvenco jedra, da bi zmanjšala tok. Auto (samodejno) nastavi omejitev moči glede na specifikacije CPE. Ta element je mogoče konfigurirati samo, če je Turbo Power Limits nastavljeno na Enabled (omogočeno). (Privzeto: Samodejno)
• Turbo Per Core Limit Control^{(Opomba 1)}
  Omogoča nadzor nad vsako omejitvijo jedra CPE posebej. (Privzeto: Samodejno)
  • Extreme Memory Profile (X.M.P.) ^{(Opomba 2)}
    Omogoča BIOS-u, da prebere podatke SPD na pomnilniškem modulu(ih) XMP, da izboljša zmogljivost pomnilnika, ko je omogočeno.

Disabled	Onemogoči to funkcijo. (Privzeto)
Profile1	Uporablja nastavitve profila 1.
Profile2(Opomba 2)	Uporablja nastavitve profila 2.

• System Memory Multiplier
  Omogoča nastavitev množilnika sistemskega pomnilnika. Auto (samodejno) nastavi množilnik pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)
• Memory Ref Clock
  Omogoča ročno prilagoditev referenčne ure pomnilnika. (Privzeto: Samodejno)
• Memory Odd Ratio (100/133 or 200/266) ^{(Opomba 2)}
  Enabled (omogočeno) omogoča, da Qclk deluje pri neparni frekvenci. (Privzeto: Samodejno)
• Gear Mode ^{(Opomba 2)}
  Omogoča izboljšanje največjega potenciala frekvence OC. (Privzeto: Samodejno)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Ponuja različne ravni samodejnega uglaševanja pomnilnika. (Privzeto: Samodejno)
  • Channel Interleaving
    Omogoči ali onemogoči prepletanje pomnilniških kanalov. Enabled (omogočeno) omogoča sistemu, da hkrati dostopa do različnih kanalov pomnilnika, da poveča zmogljivost in stabilnost pomnilnika. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Rank Interleaving
    Omogoči ali onemogoči prepletanje pomnilniških rangov. Enabled (omogočeno) omogoča sistemu, da hkrati dostopa do različnih rangov pomnilnika, da poveča zmogljivost in stabilnost pomnilnika. Auto (samodejno) omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Memory Boot Mode
    Ponuja metode zaznavanja in urjenja pomnilnika.

Auto	Omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto)
Normal	BIOS samodejno izvede urjenje pomnilnika. Upoštevajte, da če sistem postane nestabilen ali se ne more zagnati, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za informacije o tem, kako počistiti vrednosti CMOS, glejte uvode baterije/jumperja za čiščenje CMOS v poglavju »Namestitev strojne opreme«.)
Enable Fast Boot	Preskočite zaznavanje in urjenje pomnilnika v nekaterih posebnih merilih za hitrejši zagon pomnilnika.
Disable Fast Boot	Zaznajte in urite pomnilnik pri vsakem zagonu.

• Realtime Memory Timing
  Omogoča natančno nastavitev časov pomnilnika po fazi BIOS-a. (Privzeto: Samodejno)
• Memory Enhancement Settings
  Ponuja več nastavitev za izboljšanje zmogljivosti pomnilnika: Auto (samodejno), Relax OC, Enhanced Stability (izboljšana stabilnost), Normal (običajno), Enhanced Performance (izboljšana zmogljivost), High Frequency (visoka frekvenca), High Density (visoka gostota) in DDR-4500+. (Privzeto: Samodejno)
• Memory Channel Detection Message
  Omogoča določitev, ali naj se prikaže opozorilno sporočilo, ko pomnilnik ni nameščen v optimalnem pomnilniškem kanalu. (Privzeto: Omogočeno)

• SPD Info
  Prikaže informacije o nameščenem pomnilniku.
• Memory Channels Timings
  Channels Standard Timing Control (kanali – nadzor standardnega časovnega usklajevanja), Channels Advanced Timing Control (kanali – nadzor naprednega časovnega usklajevanja), Channels Misc Timing Control (kanali – nadzor različnega časovnega usklajevanja)
  Ti razdelki ponujajo nastavitve časovnega usklajevanja pomnilnika. Opomba: Vaš sistem lahko postane nestabilen ali se ne bo zagnal, ko spremenite časovna usklajevanja pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Ti elementi vam omogočajo prilagajanje napetosti CPE Vcore in pomnilnika.
• Advanced Voltage Settings
  Ta podmeni vam omogoča konfiguriranje ravni Load-Line Calibration, ravni zaščite pred prenapetostjo in ravni zaščite pred prekomernim tokom.

(Opomba 1) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo. Za več informacij o edinstvenih funkcijah CPE Intel obiščite spletno mesto Intel.
(Opomba 2) Ta element je prisoten samo, če namestite CPE in pomnilniški modul, ki podpirata to funkcijo.

Nastavitve

• Platform Power (Poraba energije platforme)
  • Platform Power Management (Upravljanje porabe energije platforme)
    Omogoči ali onemogoči funkcijo Active State Power Management (ASPM). (Privzeto: Disabled (Onemogočeno))
  • PEG ASPM
    Omogoča konfiguracijo načina ASPM za napravo, priključeno na vodilo CPU PEG. Ta element je mogoče konfigurirati samo, če je možnost Platform Power Management (Upravljanje porabe energije platforme) nastavljena na Enabled (Omogočeno). (Privzeto: Disabled (Onemogočeno))
  • PCH ASPM
    Omogoča konfiguracijo načina ASPM za napravo, priključeno na vodilo PCI Express nabora čipov. Ta element je mogoče konfigurirati samo, če je možnost Platform Power Management (Upravljanje porabe energije platforme) nastavljena na Enabled (Omogočeno). (Privzeto: Disabled (Onemogočeno))
  • DMI ASPM
    Omogoča konfiguracijo načina ASPM za stran CPU in stran nabora čipov povezave DMI. Ta element je mogoče konfigurirati samo, če je možnost Platform Power Management (Upravljanje porabe energije platforme) nastavljena na Enabled (Omogočeno). (Privzeto: Disabled (Onemogočeno))
  • Power On By Keyboard (Vklop s tipkovnico)
    Omogoča vklop sistema z dogodkom prebujenja s tipkovnico PS/2.
    Opomba: za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja najmanj 1 A na vodilu +5VSB.

Disabled	Onemogoči to funkcijo. (Privzeto)
Password	Nastavite geslo z 1–5 znaki za vklop sistema.
Keyboard 98	Pritisnite gumb POWER na tipkovnici Windows 98 za vklop sistema.
Any Key	Pritisnite katero koli tipko za vklop sistema.

• Power On Password (Geslo za vklop)
  Nastavite geslo, ko je možnost Power On By Keyboard (Vklop s tipkovnico) nastavljena na Password (Geslo).
  Pritisnite <Enter> na tem elementu in nastavite geslo z do 5 znaki, nato pritisnite <Enter> za sprejem. Za vklop sistema vnesite geslo in pritisnite <Enter>.
  Opomba: za preklic gesla pritisnite <Enter> na tem elementu. Ko ste pozvani, da vnesete geslo, znova pritisnite <Enter>, ne da bi vnesli geslo, da počistite nastavitve gesla.
• Power On By Mouse (Vklop z miško)
  Omogoča vklop sistema z dogodkom prebujenja z miško PS/2.
  Opomba: za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja najmanj 1 A na vodilu +5VSB.

Disabled	Onemogoči to funkcijo. (Privzeto)
Move	Premaknite miško za vklop sistema.
Double Click	Dvakrat kliknite levi gumb na miški za vklop sistema.

• ErP
  Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). (Privzeto: Disabled (Onemogočeno))
  Opomba: ko je ta element nastavljen na Enabled (Omogočeno), naslednje funkcije ne bodo na voljo: Resume by Alarm (Nadaljevanje ob alarmu), vklop z miško in vklop s tipkovnico.
• Soft-Off by PWR-BTTN (Mehki izklop z gumbom PWR-BTTN)
  Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.

Instant-Off	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Delay 4 Sec.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.

• Resume by Alarm (Nadaljevanje ob alarmu)
  Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Disabled (Onemogočeno))
  Če je omogočeno, nastavite datum in čas, kot sledi:
  • Wake up day (Dan prebujanja): vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
  • Wake up hour/minute/second (Ura/minuta/sekunda prebujanja): nastavite čas, ob katerem se bo sistem samodejno vklopil.

Opomba: pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja iz električnega omrežja, sicer nastavitve morda ne bodo učinkovite.

• Power Loading (Obremenitev z energijo)
  Omogoči ali onemogoči navidezno obremenitev. Ko je napajalnik pri nizki obremenitvi, se bo aktivirala samozaščita, zaradi česar se bo izklopil ali pa bo prišlo do napake. Če se to zgodi, nastavite na Enabled (Omogočeno). Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto (Samodejno))
• RC6(Render Standby)
  Omogoča, da določite, ali naj vgrajena grafična kartica preide v stanje pripravljenosti, da se zmanjša poraba energije. (Privzeto: Enabled (Omogočeno))
• AC BACK (Napajanje iz električnega omrežja)
  Določa stanje sistema po ponovni vzpostavitvi napajanja iz električnega omrežja po izgubi napajanja iz električnega omrežja.

Memory	Sistem se ob ponovni vzpostavitvi napajanja iz električnega omrežja vrne v zadnje znano aktivno stanje.
Always On	Sistem se vklopi ob ponovni vzpostavitvi napajanja iz električnega omrežja.
Always Off	Sistem ostane izklopljen ob ponovni vzpostavitvi napajanja iz električnega omrežja. (Privzeto)

• IO Ports (Vrata IO)
  • Initial Display Output (Začetni izhod zaslona)
    Določa prvo inicializacijo prikaza monitorja z nameščene grafične kartice PCI Express ali vgrajene grafične kartice.

IGFX(Note)	Nastavi vgrajeno grafično kartico kot prvi zaslon.
PCIe 1 Slot	Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)
PCIe 2 Slot	Nastavi grafično kartico na reži PCIEX4 kot prvi zaslon.

Ta element je mogoče konfigurirati samo, če je možnost CSM Support (Podpora CSM) nastavljena na Enabled (Omogočeno).

• Internal Graphics (Notranja grafika)
  Omogoči ali onemogoči vgrajeno grafično funkcijo. (Privzeto: Auto (Samodejno))
• DVMT Pre-Allocated (Predhodno dodeljen DVMT)
  Omogoča nastavitev velikosti pomnilnika vgrajene grafične kartice. (Privzeto: 64M)
• DVMT Total Gfx Mem (Skupni pomnilnik Gfx DVMT)
  Omogoča dodelitev velikosti pomnilnika DVMT vgrajene grafične kartice. Možnosti so: 128M, 256M, MAX. (Privzeto: 256M)
• Aperture Size (Velikost odprtine)
  Omogoča nastavitev največje količine sistemskega pomnilnika, ki jo je mogoče dodeliti grafični kartici.
  Možnosti so: 128 MB, 256 MB, 512 MB, 1024 MB in 2048 MB. (Privzeto: 256 MB)
• OnBoard LAN Controller (Krmilnik LAN na plošči)
  Omogoči ali onemogoči funkcijo LAN na plošči. (Privzeto: Enabled (Omogočeno))
  Če želite namesto LAN na plošči namestiti omrežno kartico tretje osebe, nastavite ta element na Disabled (Onemogočeno).
• Audio Controller (Zvočni krmilnik)
  Omogoči ali onemogoči zvočno funkcijo na plošči. (Privzeto: Enabled (Omogočeno))
  Če želite namesto zvoka na plošči namestiti zvočno kartico tretje osebe, nastavite ta element na Disabled (Onemogočeno).
• Above 4G Decoding (Dekodiranje nad 4G)
  Omogoči ali onemogoči dekodiranje naprav, ki podpirajo 64-bitno dekodiranje, v naslovnem prostoru nad 4 GB (samo če vaš sistem podpira 64-bitno dekodiranje PCI). Nastavite na Enabled (Omogočeno), če je nameščena več kot ena napredna grafična kartica in njihovih gonilnikov ni mogoče zagnati ob vstopu v operacijski sistem (zaradi omejenega 4 GB pomnilniškega naslovnega prostora). (Privzeto: Disabled (Onemogočeno))
• IOAPIC 24-119 Entries (Vnosi IOAPIC 24-119)
  Omogoči ali onemogoči to funkcijo. (Privzeto: Enabled (Omogočeno))

• Super IO Configuration (Konfiguracija Super IO)
  • Serial Port (Serijska vrata)
    Omogoči ali onemogoči serijska vrata na plošči. (Privzeto: Enabled (Omogočeno))
• USB Configuration (Konfiguracija USB)
  • Legacy USB Support (Podpora za starejši USB)
    Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Enabled (Omogočeno))
  • XHCI Hand-off
    Določa, ali naj se omogoči funkcija XHCI Hand-off za operacijski sistem brez podpore za XHCI Hand-off. (Privzeto: Enabled (Omogočeno))
  • USB Mass Storage Driver Support (Podpora za gonilnik pomnilniške naprave USB)
    Omogoči ali onemogoči podporo za pomnilniške naprave USB. (Privzeto: Enabled (Omogočeno))
  • Mass Storage Devices (Pomnilniške naprave)
    Prikaže seznam priključenih pomnilniških naprav USB. Ta element se prikaže samo, če je nameščena pomnilniška naprava USB.
• Network Stack Configuration (Konfiguracija omrežnega sklada)
  • Network Stack (Omrežni sklad)
    Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema v obliki zapisa GPT, na primer namestitev operacijskega sistema s strežnika Windows Deployment Services. (Privzeto: Disabled (Onemogočeno))
  • IPv4 PXE Support (Podpora IPv4 PXE)
    Omogoči ali onemogoči podporo IPv4 PXE. Ta element je mogoče konfigurirati samo, če je možnost Network Stack (Omrežni sklad) omogočena.
  • IPv4 HTTP Support (Podpora IPv4 HTTP)
    Omogoči ali onemogoči podporo za zagon HTTP za IPv4. Ta element je mogoče konfigurirati samo, če je možnost Network Stack (Omrežni sklad) omogočena.
  • IPv6 PXE Support (Podpora IPv6 PXE)
    Omogoči ali onemogoči podporo IPv6 PXE. Ta element je mogoče konfigurirati samo, če je možnost Network Stack (Omrežni sklad) omogočena.
  • IPv6 HTTP Support (Podpora IPv6 HTTP)
    Omogoči ali onemogoči podporo za zagon HTTP za IPv6. Ta element je mogoče konfigurirati samo, če je možnost Network Stack (Omrežni sklad) omogočena.
  • PXE boot wait time (Čas čakanja za zagon PXE)
    Omogoča konfiguracijo časa, ki ga morate počakati, preden lahko pritisnete <Esc> za prekinitev zagona PXE.
  • Media detect count (Število zaznavanj medija)
    Omogoča nastavitev števila preverjanj prisotnosti medija.
• NVMe Configuration (Konfiguracija NVMe)
  Prikaže informacije o vašem pogonu M.2 NVME PCIe SSD, če je nameščen.
• SATA And RST Configuration (Konfiguracija SATA in RST)
  • SATA Controller(s) (Krmilnik(i) SATA)
    Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Enabled (Omogočeno))
  • SATA Mode Selection (Izbira načina SATA)
    Omogoči ali onemogoči Optane za krmilnike SATA, integrirane v nabor čipov, ali konfigurira krmilnike SATA v način AHCI.

Intel RST Premium With Intel Optane System Acceleration	Omogoči Optane za krmilnik SATA.
AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

• Aggressive LPM Support (Agresivna podpora LPM)
  Omogoči ali onemogoči funkcijo varčevanja z energijo, ALPM (Aggressive Link Power Management), za krmilnike SATA nabora čipov. (Privzeto: Disabled (Onemogočeno))
• Port 0/1/2/3/4/5 (Vrata 0/1/2/3/4/5)
  Omogoči ali onemogoči posamezna vrata SATA. (Privzeto: Enabled (Omogočeno))
• SATA Port 0/1/2/3/4/5 DevSlp (SATA vrata 0/1/2/3/4/5 DevSlp)
  Omogoča, da določite, ali naj povezana naprava SATA preide v način spanja. (Privzeto: Disabled (Onemogočeno))
• Hot plug
  Omogoči ali onemogoči možnost hot plug za posamezna vrata SATA. (Privzeto: Disabled (Onemogočeno))
• Configured as eSATA (Konfigurirano kot eSATA)
  Omogoči ali onemogoči podporo za zunanje naprave SATA.

• Realtek PCIe 2.5GBE Family Controller
  Ta podmeni ponuja informacije o konfiguraciji LAN in povezane možnosti konfiguracije.
• Miscellaneous (Razno)
  • LEDs in System Power On State (LED-diode v stanju vklopa sistema)
    Omogoča, da omogočite ali onemogočite osvetlitev LED-diode matične plošče, ko je sistem vklopljen.

Off	Onemogoči izbrani način osvetlitve, ko je sistem vklopljen.
On	Omogoči izbrani način osvetlitve, ko je sistem vklopljen. (Privzeto)

• LEDs in Sleep, Hibernation, and Soft Off States (LED-diode v stanju spanja, mirovanja in mehkega izklopa)
  Omogoča, da nastavite način osvetlitve LED-diod matične plošče v stanju S3/S4/S5 sistema. Ta element je mogoče konfigurirati, ko je možnost LEDs in System Power On State (LED-diode v stanju vklopa sistema) nastavljena na On (Vklopljeno).

Off	Onemogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5. (Privzeto)
On	Omogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5.

• Intel Platform Trust Technology (PTT)
  Omogoči ali onemogoči tehnologijo Intel PTT. (Privzeto: Disabled (Onemogočeno))
• 3DMark01 Enhancement (Izboljšava 3DMark01)
  Omogoča, da določite, ali naj se izboljša učinkovitost nekaterih starejših merilnih testov. (Privzeto: Disabled (Onemogočeno))
• CPU PCIe Link Speed (Hitrost povezave CPU PCIe)
  Omogoča, da nastavite način delovanja rež PCI Express, ki jih nadzoruje CPU, na Gen 1, Gen 2, Gen 3 ali Gen 4 ^(Note). Dejanski način delovanja je odvisen od specifikacije strojne opreme posamezne reže. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto (Samodejno))
• PCH PCIe Link Speed (Hitrost povezave PCH PCIe)
  Omogoča, da nastavite način delovanja rež PCI Express, ki jih nadzoruje nabor čipov, na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od specifikacije strojne opreme posamezne reže. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto (Samodejno))
• VT-d
  Omogoči ali onemogoči tehnologijo Intel Virtualization Technology for Directed I/O. (Privzeto: Enabled (Omogočeno))

• Trusted Computing (Zaupanja vredno računalništvo)
  Omogoči ali onemogoči Trusted Platform Module (TPM).
• PC Health Status (Stanje zdravja računalnika)
  • Reset Case Open Status (Ponastavitev stanja odprtega ohišja)

Disabled	Ohrani ali počisti zapis prejšnjega stanja vdora v ohišje. (Privzeto)
Enabled	Počisti zapis prejšnjega stanja vdora v ohišje in polje Case Open (Odprto ohišje) bo ob naslednjem zagonu prikazalo »No« (Ne).

• Case Open (Odprto ohišje)
  Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, ki je priključena na glavo CI matične plošče. Če je pokrov ohišja sistema odstranjen, bo to polje prikazalo »Yes« (Da), sicer bo prikazalo »No« (Ne). Če želite počistiti zapis stanja vdora v ohišje, nastavite možnost Reset Case Open Status (Ponastavitev stanja odprtega ohišja) na Enabled (Omogočeno), shranite nastavitve v CMOS in nato znova zaženite sistem.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Prikaže trenutne napetosti sistema.

(Opomba) Ta element je prisoten samo, če namestite CPU, ki podpira to funkcijo.

Informacije o sistemu

Ta razdelek ponuja informacije o modelu matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.

• Access Level (Raven dostopa)
  Prikaže trenutno raven dostopa, odvisno od vrste uporabljene zaščite z geslom. (Če ni nastavljeno geslo, bo privzeto prikazano kot Administrator.) Raven skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh.
• System Language (Jezik sistema)
  Izbere privzeti jezik, ki ga uporablja BIOS.
• System Date (Datum sistema)
  Nastavi datum sistema. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji mesec, dan in leto ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
• System Time (Čas sistema)
  Nastavi čas sistema. Oblika časa je ura, minuta in sekunda. Na primer, 13.00 je 13:00:00. Uporabite <Enter> za preklapljanje med polji ura, minuta in sekunda ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.

• Plug in Devices Info (Informacije o priključenih napravah)
  Prikaže informacije o vaših napravah PCI Express in M.2, če so nameščene.
• Q-Flash
  Omogoča dostop do pripomočka Q-Flash za posodobitev BIOS-a ali varnostno kopiranje trenutne konfiguracije BIOS-a.

Zagon

• Bootup NumLock State
  Omogoči ali onemogoči funkcijo Numlock na številčni tipkovnici tipkovnice po POST. (Privzeto: On)
• CFG Lock
  Omogoči ali onemogoči funkcijo MSR 0xE2. (Privzeto: Disabled)
• Security Option
  Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a. Po konfiguraciji te postavke nastavite geslo(a) pod postavko Administrator Password/User Password.

Setup	Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
System	Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)

• Full Screen LOGO Show
  Omogoča vam, da določite, ali se ob zagonu sistema prikaže logotip GIGABYTE. Disabled preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Enabled)
• Boot Option Priorities
  Določa splošni vrstni red zagona iz razpoložljivih naprav. Izmenljive naprave za shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:".
  Ali, če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 10 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 10 64-bit in ima predpono "UEFI:".
• Fast Boot
  Omogoči ali onemogoči Hitri zagon, da skrajšate postopek zagona operacijskega sistema. Ultra Fast zagotavlja najhitrejšo hitrost zagona. (Privzeto: Disable Link)
• SATA Support

Last Boot SATA Devices Only	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS zaključi. (Privzeto)
All SATA Devices	Vse naprave SATA delujejo v operacijskem sistemu in med POST.

To postavko je mogoče konfigurirati samo, če je Fast Boot nastavljen na Enabled ali Ultra Fast.

• VGA Support
  Omogoča vam, da izberete vrsto operacijskega sistema za zagon.

Auto	Omogoči samo podedovano možnost ROM.
EFI Driver	Omogoči EFI možnost ROM. (Privzeto)

To postavko je mogoče konfigurirati samo, če je Fast Boot nastavljen na Enabled ali Ultra Fast.

• USB Support

Disable Link	Vse naprave USB so onemogočene, preden se postopek zagona OS zaključi.
Full Initial	Vse naprave USB delujejo v operacijskem sistemu in med POST. (Privzeto)
Partial Initial	Del naprav USB je onemogočen, preden se postopek zagona OS zaključi.

To postavko je mogoče konfigurirati samo, če je Fast Boot nastavljen na Enabled ali Ultra Fast. Ta funkcija je onemogočena, ko je Fast Boot nastavljen na Ultra Fast.

• NetWork Stack Driver Support

Disable Link	Onemogoči zagon iz omrežja. (Privzeto)
Enabled	Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, če je Fast Boot nastavljen na Enabled ali Ultra Fast.

• Next Boot After AC Power Loss

Normal Boot	Omogoči normalen zagon ob vrnitvi napajanja AC. (Privzeto)
Fast Boot	Ohrani nastavitve Hitrega zagona ob vrnitvi napajanja AC.

To postavko je mogoče konfigurirati samo, če je Fast Boot nastavljen na Enabled ali Ultra Fast.

• Mouse Speed
  Omogoča vam, da nastavite hitrost premikanja kurzorja miške. (Privzeto: 1 X)
• Windows 10 Features
  Omogoča vam, da izberete operacijski sistem, ki ga želite namestiti. (Privzeto: Windows 10)
• CSM Support
  Omogoči ali onemogoči UEFI CSM (Compatibility Support Module) za podporo podedovanemu postopku zagona računalnika.

Enabled	Omogoči UEFI CSM.
Disabled	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a. (Privzeto)

• LAN PXE Boot Option ROM
  Omogoča vam, da izberete, ali želite omogočiti podedovano možnost ROM za LAN krmilnik. (Privzeto: Disabled) To postavko je mogoče konfigurirati samo, če je CSM Support nastavljen na Enabled.
• Storage Boot Option Control
  Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovano možnost ROM za krmilnik naprave za shranjevanje.

Do not launch	Onemogoči možnost ROM.
UEFI	Omogoči samo UEFI možnost ROM.
Legacy	Omogoči samo podedovano možnost ROM. (Privzeto)

To postavko je mogoče konfigurirati samo, če je CSM Support nastavljen na Enabled.

• Other PCI devices
  Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovano možnost ROM za krmilnik naprave PCI, ki ni LAN, naprava za shranjevanje in grafični krmilnik.

Do not launch	Onemogoči možnost ROM.
UEFI	Omogoči samo UEFI možnost ROM. (Privzeto)
Legacy	Omogoči samo podedovano možnost ROM.

To postavko je mogoče konfigurirati samo, če je CSM Support nastavljen na Enabled.

• Administrator Password
  Omogoča vam, da konfigurirate administratorsko geslo. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Za razliko od uporabniškega gesla vam administratorsko geslo omogoča spreminjanje vseh nastavitev BIOS-a.
• User Password
  Omogoča vam, da konfigurirate uporabniško geslo. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar vam uporabniško geslo omogoča samo spreminjanje nekaterih nastavitev BIOS-a, ne pa vseh.
  Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in, ko vas pozove, najprej vnesite pravilno geslo. Ko ste pozvani, da vnesete novo geslo, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko vas pozove, da potrdite.
  OPOMBA: Pred nastavitvijo uporabniškega gesla se prepričajte, da ste najprej nastavili administratorsko geslo.

• Secure Boot
  Omogoča vam, da omogočite ali onemogočite Varni zagon in konfigurirate povezane nastavitve. To postavko je mogoče konfigurirati samo, če je CSM Support nastavljen na Disabled.
  • Preferred Operating Mode
    Omogoča vam, da izberete, ali želite vstopiti v Enostavni način ali Napredni način po vstopu v nastavitev BIOS-a. Auto vstopi v način BIOS-a, kjer je bil zadnjič. (Privzeto: Auto)

Shrani & Zapri

• Save & Exit Setup
  Pritisnite <Enter> na tej postavki in izberite Yes. S tem shranite spremembe v CMOS in zaprete program za nastavitev BIOS-a. Izberite No ali pritisnite <Esc>, da se vrnete v glavni meni za nastavitev BIOS-a.
• Exit Without Saving
  Pritisnite <Enter> na tej postavki in izberite Yes. S tem zaprete nastavitev BIOS-a, ne da bi shranili spremembe, narejene v nastavitvi BIOS-a v CMOS. Izberite No ali pritisnite <Esc>, da se vrnete v glavni meni za nastavitev BIOS-a.
• Load Optimized Defaults
  Pritisnite <Enter> na tej postavki in izberite Yes, da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete nastavitve po posodobitvi BIOS-a ali po čiščenju vrednosti CMOS.
• Boot Override
  Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Yes za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
• Save Profiles
  Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in jih shranite kot Nastavitveni profil 1 ~ Nastavitveni profil 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB, da shranite profil v napravo za shranjevanje.
• Load Profiles
  Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko uporabite to funkcijo za nalaganje nastavitev BIOS-a iz profila, ustvarjenega prej, brez težav s ponovnim konfiguriranjem nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB, da vnesete profil, ki ste ga prej ustvarili iz svoje naprave za shranjevanje, ali naložite profil, ki ga je samodejno ustvaril BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so pravilno delovale (zadnji znani dobri zapis).

Namestitev pomnilnika in upravljanja shranjevanja Intel Optane

Koraki:

1. Ko vstopite v operacijski sistem, vstavite disk z gonilniki matične plošče v optični pogon. Na zaslonu Xpress Install izberite Intel Rapid Storage Technology za namestitev in sledite navodilom na zaslonu za dokončanje namestitve. Ko je končano, znova zaženite sistem.
2. Ko namestite priložene gonilnike matične plošče, se prepričajte, da internetna povezava deluje pravilno. Sistem bo samodejno namestil programsko opremo od Intela. Po namestitvi gonilnika znova zaženite sistem.

Omogočanje pomnilnika Intel Optane

1. Sistemske zahteve
   1. Pomnilnik Intel Optane.
   2. Pomnilnik Optane mora imeti najmanj 16 GB kapacitete in mora imeti enako ali manjšo kapaciteto kot trdi disk/SSD, ki ga želite pospešiti.
   3. Pomnilnika Optane ni mogoče uporabiti za pospešitev obstoječega polja RAID; pospešeni trdi disk/SSD ne sme biti vključen v polje RAID.
   4. Trdi disk/SSD, ki ga želite pospešiti, mora biti trdi disk SATA ali M.2 SATA SSD.
   5. Trdi disk/SSD, ki ga želite pospešiti, je lahko sistemski ali podatkovni disk. Sistemski disk mora biti formatiran v GPT in imeti nameščen Windows 10 64-bit (ali novejšo različico). Podatkovni disk mora biti prav tako formatiran v GPT.
   6. Disk z gonilniki matične plošče.
   7. Krmilnik SATA mora biti nastavljen v načinu Intel RST Premium With Intel Optane System Acceleration.
2. Smernice za namestitev
   1. Pojdite v Settings\IO Ports\SATA And RST Configuration in se prepričajte, da je RST Control PCIe Storage Devices nastavljeno na Manual. Nato, odvisno od tega, v kateri priključek M.2 namestite pomnilnik Optane, nastavite ustrezni element PCIe Storage Dev on Port XX na RST Controlled.
   2. Ko znova vstopite v operacijski sistem, zaženite aplikacijo Intel Optane Memory and Storage Management iz menija Start. Če namestite več kot en pomnilnik Optane, izberite tistega, ki ga boste uporabili. Nato izberite pogon, ki ga želite pospešiti. Kliknite Enable Intel Optane Memory (omogoči pomnilnik Intel Optane). Vsi podatki v pomnilniku Optane bodo izbrisani. Preden nadaljujete, varnostno kopirajte podatke. Sledite navodilom na zaslonu, da nadaljujete. Ko je končano, znova zaženite sistem.
   3. Zaženite aplikacijo Intel Optane Memory and Storage Management iz menija Start in se prepričajte, da je pomnilnik Intel Optane omogočen.
   4. Če želite pospešiti sistemski disk, lahko izberete določene mape, datoteke ali aplikacije za pospešitev s funkcijo Intel Optane Memory Pinning. (Uporabljeni pomnilnik Optane mora imeti najmanj 32 GB kapacitete.)

• Pomnilnika Optane ni mogoče uporabiti za pospešitev M.2 PCIe SSD.
• Če je nameščenih več pomnilnikov Optane, lahko izberete samo enega od njih za pospešitev zagonskega pogona, ki temelji na SATA. Druge lahko uporabljate samo kot podatkovne pogone.
• Ne odstranjujte nenadoma pomnilnika Optane. To bo povzročilo, da operacijski sistem ne bo več pravilno deloval.
• Če želite zamenjati/odstraniti pomnilnik Optane, ga morate najprej onemogočiti z aplikacijo Intel Optane Memory and Storage Management.
• Po omogočitvi pomnilnika Optane bodo povezane nastavitve BIOS ostale tudi po posodobitvi BIOS.

Za podrobnosti o omogočanju pomnilnika Intel Optane obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

• Pred namestitvijo gonilnikov najprej namestite operacijski sistem.
• Po namestitvi operacijskega sistema vstavite disk z gonilniki matične plošče v optični pogon. Kliknite sporočilo »Tap to choose what happens with this disc« (tapnite, da izberete, kaj se zgodi s tem diskom) v zgornjem desnem kotu zaslona in izberite »Run Run.exe.« (Zaženite Run.exe). (Ali pa pojdite v Moj računalnik, dvokliknite optični pogon in zaženite program Run.exe.)

»Xpress Install« (hitra namestitev) bo samodejno preiskal vaš sistem in nato navedel vse gonilnike, ki jih priporočamo za namestitev. Lahko kliknete gumb Xpress Install (hitra namestitev) in »Xpress Install« (hitra namestitev) bo namestil vse izbrane gonilnike. Ali pa kliknite puščico ikono, da posamično namestite gonilnike, ki jih potrebujete.

Previdnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:

• Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
• Pred namestitvijo ne odstranjujte ali lomite nalepke S/N (serijska številka) matične plošče ali garancijske nalepke, ki jo zagotovi vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
• Vedno odstranite napajanje izmeničnega toka tako, da izključite napajalni kabel iz vtičnice, preden namestite ali odstranite matično ploščo ali druge strojne komponente.
• Ko povezujete strojne komponente z notranjimi priključki na matični plošči, se prepričajte, da so tesno in varno povezani.
• Ko ravnate z matično ploščo, se izogibajte dotikanju kovinskih vodnikov ali priključkov.
• Najbolje je, da pri ravnanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, nosite zapestnico za elektrostatično razelektritev (ESD). Če nimate zapestnice za elektrostatično razelektritev, imejte roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
• Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v posodo, ki ščiti pred elektrostatičnimi vplivi.
• Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
• Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
• Pred uporabo izdelka preverite, ali so priključeni vsi kabli in napajalni priključki vaših strojni komponent.
• Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
• Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
• Ne postavljajte računalniškega sistema na neravno površino.
• Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlago.
• Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
• Če niste prepričani o katerem koli koraku namestitve ali imate težavo, povezano z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
• Če uporabljate adapter, podaljšek napajalnega kabla ali podaljšek, se posvetujte z navodili za namestitev in/ali ozemljitev.

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za več informacij o odpravljanju težav obiščite spletno mesto GIGABYTE.

Za več podrobnosti o izdelku obiščite spletno mesto GIGABYTE.

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za Gigabyte B560M AORUS ELITE

Razpoložljivi jeziki
