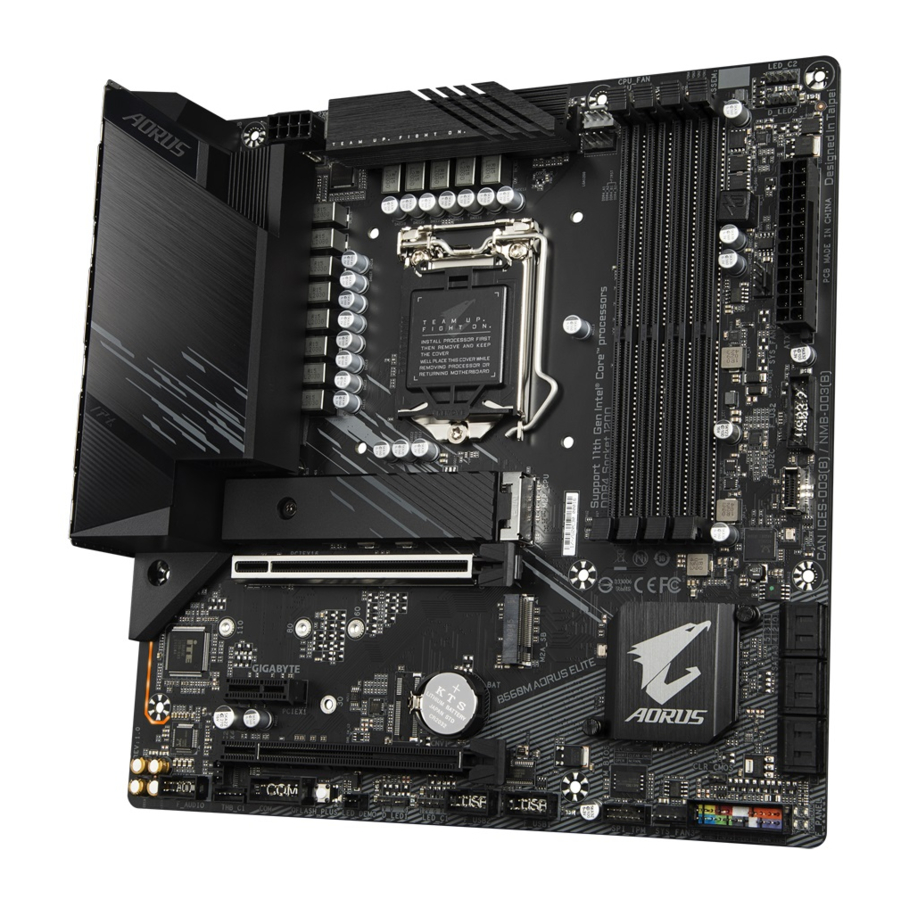

Manual do Gigabyte B560M AORUS ELITE

Identificando a Revisão do Seu Produto

O número de revisão na sua placa-mãe se parece com isto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar o BIOS da placa-mãe, drivers ou ao procurar informações técnicas.

Exemplo

Layout do Produto

Sensor de temperatura

Conteúdo da Caixa

• Placa-mãe B560M AORUS ELITE
• Disco de driver da placa-mãe
• Manual do Usuário
• Dois cabos SATA
• Parafuso(s) M.2/Suporte(s) M.2

*O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que você obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Diagrama de Blocos do Dispositivo

(Nota) O suporte real pode variar de acordo com a CPU.

Instalação de Hardware

Especificações do Produto

(Note) Supported by 11th Generation processors only.

*A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List no site da GIGABYTE para baixar a versão mais recente dos aplicativos.

Instalando a CPU

Leia as seguintes orientações antes de começar a instalar a CPU:

1. Certifique-se de que a placa-mãe seja compatível com a CPU.
   (Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
2. Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
3. Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou você pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no soquete da CPU.)
4. Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
5. Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer superaquecimento e danos à CPU.
6. Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações de hardware, pois não atende aos requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as especificações de hardware, incluindo CPU, placa gráfica, memória, disco rígido, etc.

Instalando a CPU
Localize as chaves de alinhamento no soquete da CPU da placa-mãe e os entalhes na CPU.

Não remova a tampa do soquete da CPU antes de inserir a CPU. Ela pode se soltar da placa de carga automaticamente durante o processo de reengate da alavanca após inserir a CPU.

Instalando a Memória

Leia as seguintes orientações antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe seja compatível com a memória. Recomenda-se que sejam usadas memórias da mesma capacidade, marca, velocidade e chips.
  (Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória compatíveis mais recentes.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado em uma direção. Se não conseguir inserir a memória, troque a direção.

Configuração de Memória de Canal Duplo
Esta placa-mãe oferece quatro soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória for instalada, o BIOS detectará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de canal duplo dobrará a largura de banda original da memória.

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Os quatro soquetes de memória são divididos em dois canais e cada canal tem dois soquetes de memória, como segue:

• Canal A: DDR4_A1, DDR4_A2
• Canal B: DDR4_B1, DDR4_B2

Configuração de Memória de Canal Duplo Recomendada
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Módulos	- -	DS/SS	- -	DS/SS
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem Memória)

Devido às limitações da CPU, leia as seguintes orientações antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
2. Ao ativar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que sejam usadas memórias da mesma capacidade, marca, velocidade e chips.

Instalando uma Placa de Expansão

Leia as seguintes orientações antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe seja compatível com a placa de expansão. Leia atentamente o manual que veio com sua placa de expansão.
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

Conectores do Painel Traseiro

1. USB 2.0/1.1 Port (Q-Flash Plus Port)
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB. Use esta porta para dispositivos USB. Antes de usar o Q-Flash Plus ^(Note), certifique-se de inserir a unidade flash USB nesta porta primeiro.
   (Note) Para ativar a função Q-Flash Plus, visite a página da web "Unique Features" do site da GIGABYTE.
2. USB 2.0/1.1 Port
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
3. PS/2 Keyboard/Mouse Port
   Use esta porta para conectar um mouse ou teclado PS/2.
4. DisplayPort
   O DisplayPort oferece imagens digitais e áudio de alta qualidade, suportando a transmissão de áudio bidirecional. O DisplayPort pode suportar mecanismos de proteção de conteúdo HDCP 2.3. Você pode usar esta porta para conectar seu monitor compatível com DisplayPort. Observação: a tecnologia DisplayPort pode suportar uma resolução máxima de 4096x2304@60 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
5. HDMI Port
   A porta HDMI suporta formatos HDCP 2.3 e Dolby TrueHD e DTS HD Master Audio. Ele também suporta saída de áudio LPCM de 7.1 canais de até 192KHz/16bit. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
   Depois de instalar o dispositivo DisplayPort/HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para DisplayPort/HDMI. (O nome do item pode ser diferente dependendo do seu sistema operacional.)
6. USB 3.2 Gen 2 Type-A Port (Red)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. Use esta porta para dispositivos USB.
7. USB Type-C Port
   A porta USB reversível suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1. Use esta porta para dispositivos USB.
8. RJ-45 LAN Port
   A porta Gigabit Ethernet LAN oferece conexão à Internet com taxa de dados de até 2,5 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.


LED de Conexão/Velocidade:
Estado	Descrição
Laranja	Taxa de dados de 2,5 Gbps
Verde	Taxa de dados de 1 Gbps
Desligado	Taxa de dados de 100 Mbps
LED de Atividade:
Estado	Descrição
Piscando	A transmissão ou o recebimento de dados está ocorrendo
Desligado	Nenhuma transmissão ou recebimento de dados está ocorrendo

9. USB 3.2 Gen 1 Port
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
10. Center/Subwoofer Speaker Out (Orange)
    Use este conector de áudio para conectar alto-falantes centrais/subwoofer.
11. Rear Speaker Out (Black)
    Use este conector de áudio para conectar alto-falantes traseiros.
12. Side Speaker Out (Gray)
    Use este conector de áudio para conectar alto-falantes laterais.
13. Line In (Blue)
    O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como uma unidade óptica, walkman, etc.
14. Line Out/Front Speaker Out (Green)
    O conector de saída de linha.
15. Mic In (Pink)
    O conector de entrada de microfone.

Configurações de Conectores de Áudio:
Conector	Fone de ouvido/ 2 canais	4 canais	5.1 canais	7.1 canais
Center/Subwoofer Speaker Out
Rear Speaker Out
Side Speaker Out
Line In
Line Out/Front Speaker Out
Mic In

Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio.

• Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito dentro do conector do cabo.

Visite o site da GIGABYTE para obter detalhes sobre como configurar o software de áudio.

Conectores internos

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Leia as seguintes diretrizes antes de conectar dispositivos externos:

• Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
• Antes de instalar os dispositivos, desligue os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo esteja firmemente conectado ao conector na placa-mãe.

1/2. ATX_12V_2X4/ATX (conector de alimentação de 12 V 2x4 e conector de alimentação principal de 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece energia principalmente para a CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500 W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

ATX_12V_2X4:

Nº do pino	Definição	Nº do pino	Definição
1	GND (somente para 12V de 2x4 pinos)	5	+12V (somente para 12V de 2x4 pinos)
2	GND (somente para 12V de 2x4 pinos)	6	+12V (somente para 12V de 2x4 pinos)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nº do pino	Definição	Nº do pino	Definição
1	3,3V	13	3,3V
2	3,3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (liga/desliga suavemente)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (espera +5V)	21	+5V
10	+12V	22	+5V
11	+12V (somente para ATX de 2x12 pinos)	23	+5V (somente para ATX de 2x12 pinos)
12	3,3V (somente para ATX de 2x12 pinos)	24	GND (somente para ATX de 2x12 pinos)

3/4. CPU_FAN/SYS_FAN1/2/3 (conectores da ventoinha)
Todos os conectores da ventoinha nesta placa-mãe são de 4 pinos. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.

Nº do pino	Definição
1	GND
2	Controle de velocidade de tensão
3	Sensor
4	Controle de velocidade PWM

5. CPU_OPT (conector da ventoinha da CPU de refrigeração líquida)
   O conector da ventoinha é de 4 pinos e possui um design de inserção à prova de falhas. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha.


Nº do pino	Definição
1	GND
2	Controle de velocidade de tensão
3	Sensor
4	Controle de velocidade PWM
Conector	CPU_FAN	SYS_FAN1~3	CPU_OPT
Corrente máxima	2A	2A	2A
Potência máxima	24W	24W	24W

• Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que sua CPU e sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
• Esses conectores da ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos conectores.

6. LED_C1/LED_C2 (conectores de faixa de LED RGB)
   Os conectores podem ser usados para conectar uma faixa de LED RGB 5050 padrão (12V/G/R/B), com potência máxima nominal de 2A (12V) e comprimento máximo de 2m.


Nº do pino	Definição
1	12V
2	G
3	R
4	B

Conecte sua faixa de LED RGB ao conector. O pino de alimentação da faixa de LED RGB (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 (12V) deste conector. A conexão incorreta pode danificar a faixa de LED.

7. D_LED1/D_LED2 (conectores de faixa de LED endereçáveis)
   Os conectores podem ser usados para conectar uma faixa de LED endereçável 5050 padrão, com potência máxima nominal de 5A (5V) e número máximo de 1000 LEDs.


Nº do pino	Definição
1	V (5V)
2	Dados
3	Sem pino
4	GND

Conecte sua faixa de LED endereçável ao conector. O pino de alimentação (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 do conector da faixa de LED endereçável. A conexão incorreta pode danificar a faixa de LED.

Para saber como ligar/desligar as luzes da faixa de LED, visite a página da web "Recursos exclusivos" do site da GIGABYTE.

Antes de instalar os dispositivos, desligue os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.

8. SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
   Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.


Nº do pino	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para ativar a conexão a quente para as portas SATA, consulte o Capítulo "Configuração do BIOS", "Configurações\Portas de E/S\Configuração de SATA e RST", para obter mais informações.

9. M2P_CPU ^{(Observação)}/M2A_SB (conectores M.2 soquete 3)
   O conector M.2 suporta SSDs SATA M.2 ou SSDs PCIe M.2.


Siga as etapas abaixo para instalar corretamente um SSD M.2 no conector M.2.

1. Localize o conector M.2 onde você instalará o SSD M.2, use uma chave de fenda para soltar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor. (Apenas o conector M2P_CPU tem o dissipador de calor.) Remova a película protetora da almofada térmica no conector M.2.
2. Localize o orifício de montagem adequado com base no comprimento da sua unidade SSD M.2. Se necessário, aperte o separador incluído no orifício de montagem desejado. Insira o SSD M.2 no conector M.2 em um ângulo.
3. Pressione o SSD M.2 para baixo e use o parafuso incluído para fixá-lo no conector. Substitua o dissipador de calor e fixe-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de substituir o dissipador de calor.

Avisos de instalação para os conectores M.2 e SATA:
A disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado nos soquetes M.2. O conector M2A_SB compartilha largura de banda com o conector SATA3 1. Consulte a tabela a seguir para obter detalhes.

• M2P_CPU^{(Observação)}:


: Disponível, : Não disponível
* O conector M2P_CPU (Nota) suporta apenas SSDs PCIe.

• M2A_SB:


: Disponível, : Não disponível

(Observação) Suportado apenas por processadores de 11ª geração.

10. F_PANEL (Header do painel frontal)
    Conecte o interruptor de alimentação, o interruptor de reset, o alto-falante, o interruptor/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

    • PLED/PWR_LED (LED de energia, amarelo/roxo):
      Conecta-se ao indicador de status de energia no painel frontal do chassi. O LED fica aceso quando o sistema está operando. O LED fica apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

Status do sistema	LED
S0	Ligado
S3/S4/S5	Desligado

• PW (Interruptor de alimentação, vermelho):
  Conecta-se ao interruptor de alimentação no painel frontal do chassi. Você pode configurar a maneira de desligar seu sistema usando o interruptor de alimentação (consulte a seção "Configuração do BIOS", "Settings\Platform Power" (Configurações\Alimentação da plataforma) para obter mais informações).
• SPEAK (Alto-falante, laranja):
  Conecta-se ao alto-falante no painel frontal do chassi. O sistema relata o status de inicialização do sistema emitindo um código de bipe. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema.
• HD (LED de atividade do disco rígido, azul):
  Conecta-se ao LED de atividade do disco rígido no painel frontal do chassi. O LED fica aceso quando o disco rígido está lendo ou gravando dados.
• RES (Interruptor de reset, verde):
  Conecta-se ao interruptor de reset no painel frontal do chassi. Pressione o interruptor de reset para reiniciar o computador se ele travar e não conseguir realizar uma reinicialização normal.
• CI (Header de intrusão do chassi, cinza):
  Conecta-se ao interruptor/sensor de intrusão do chassi no chassi que pode detectar se a tampa do chassi foi removida. Esta função requer um chassi com um interruptor/sensor de intrusão do chassi.
• NC (Laranja): Sem conexão.

O design do painel frontal pode variar de acordo com o chassi. Um módulo de painel frontal consiste principalmente em interruptor de alimentação, interruptor de reset, LED de energia, LED de atividade do disco rígido, alto-falante e etc. Ao conectar o módulo do painel frontal do seu chassi a este header, certifique-se de que as atribuições de fio e as atribuições de pinos correspondam corretamente.

11. F_AUDIO (Header de áudio do painel frontal)
    O header de áudio do painel frontal suporta áudio de alta definição (HD). Você pode conectar o módulo de áudio do painel frontal do seu chassi a este header. Certifique-se de que as atribuições de fio do conector do módulo correspondam às atribuições de pinos do header da placa-mãe. A conexão incorreta entre o conector do módulo e o header da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.


Nº do pino	Definição	Nº do pino	Definição
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Sem pino
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Alguns chassis fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui atribuições de fio diferentes, entre em contato com o fabricante do chassi.

12. F_U32C (Header USB Type-C com suporte a USB 3.2 Gen 1)
    O header está em conformidade com a especificação USB 3.2 Gen 1 e pode fornecer uma porta USB.


Nº do pino	Definição	Nº do pino	Definição	Nº do pino	Definição
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (Header USB 3.2 Gen 1)
    O header está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, entre em contato com o revendedor local.


Nº do pino	Definição	Nº do pino	Definição	Nº do pino	Definição
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Sem pino
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (Headers USB 2.0/1.1)
    Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, entre em contato com o revendedor local.


Nº do pino	Definição	Nº do pino	Definição
1	Alimentação (5V)	6	USB DY+
2	Alimentação (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sem pino
5	USB DX+	10	NC

• Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) no header USB 2.0/1.1.
• Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

15. SPI_TPM (Header do módulo de plataforma confiável)
    Você pode conectar um SPI TPM (Trusted Platform Module, Módulo de Plataforma Confiável) a este header.


Nº do pino	Definição	Nº do pino	Definição
1	Saída de dados	7	Seleção de chip
2	Alimentação (3,3V)	8	GND
3	Sem pino	9	IRQ
4	NC	10	NC
5	Entrada de dados	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Conectores de placa adicional Thunderbolt)
    Os conectores são usados para conectar a uma placa adicional Thunderbolt da GIGABYTE.

17. CLR_CMOS (Jumper Clear CMOS)
    Use este jumper para limpar a configuração do BIOS e resetar os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.
    Aberto: Normal
    Curto: Limpar valores do CMOS

• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• Após a reinicialização do sistema, vá para a configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults (Carregar padrões otimizados)) ou configure manualmente as configurações do BIOS (consulte o capítulo "Configuração do BIOS" para as configurações do BIOS).

18. BAT (Bateria)
    A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, caso contrário, os valores do CMOS podem não ser precisos ou podem ser perdidos.

Você pode limpar os valores do CMOS removendo a bateria:

1. Desligue o computador e desconecte o cabo de alimentação.
2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fenda para tocar os terminais positivo e negativo do suporte da bateria, fazendo com que eles entrem em curto por 5 segundos.)
3. Substitua a bateria.
4. Conecte o cabo de alimentação e reinicie o computador.

• Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Podem ocorrer danos aos seus dispositivos se a bateria for substituída por um modelo incorreto.
• Entre em contato com o local de compra ou revendedor local se você não conseguir substituir a bateria sozinho ou tiver dúvidas sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

19. CPU/DRAM/VGA/BOOT (LEDs de status)
    Os LEDs de status mostram se a CPU, a memória, a placa gráfica e o sistema operacional estão funcionando corretamente após ligar o sistema. Se o LED da CPU/DRAM/VGA estiver aceso, isso significa que o dispositivo correspondente não está funcionando normalmente; se o LED do BOOT estiver aceso, isso significa que você ainda não entrou no sistema operacional.


CPU: LED de status da CPU
DRAM: LED de status da memória
VGA: LED de status da placa de vídeo
BOOT: LED de status do sistema operacional

20. QFLASH_PLUS (Botão Q-Flash Plus)
    O Q-Flash Plus permite que você atualize a BIOS quando seu sistema está desligado (estado de desligamento S5). Salve a BIOS mais recente em um pendrive USB e conecte-o à porta dedicada e, em seguida, você pode atualizar a BIOS automaticamente simplesmente pressionando o botão Q-Flash Plus. O QFLED piscará quando as atividades de correspondência e flash da BIOS começarem e parará de piscar quando o flash da BIOS principal for concluído.


Para saber como usar o Q-Flash Plus, visite a página da web "Recursos Exclusivos" do site da GIGABYTE.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada/Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem a realização do Power-On Self-Test (POST) durante a inicialização do sistema, salvando os parâmetros do sistema e carregando o sistema operacional, etc. O BIOS inclui um programa de configuração do BIOS que permite ao usuário modificar as configurações básicas de configuração do sistema ou ativar certos recursos do sistema.
Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária para o CMOS para manter os valores de configuração no CMOS.
Para acessar o programa de configuração do BIOS, pressione a tecla <Delete> durante o POST quando a alimentação é ligada.
Para atualizar o BIOS, use o GIGABYTE Q-Flash ou o utilitário @BIOS.

• O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
• @BIOS é um utilitário baseado no Windows que procura e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como o flashing do BIOS é potencialmente arriscado, se você não encontrar problemas ao usar a versão atual do BIOS, é recomendável não fazer o flashing do BIOS. Para fazer o flashing do BIOS, faça-o com cuidado. O flashing inadequado do BIOS pode resultar em mau funcionamento do sistema.
• É recomendável não alterar as configurações padrão (a menos que seja necessário) para evitar instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" neste capítulo ou as introduções do jumper de bateria/limpeza do CMOS no Capítulo "Instalação de Hardware" para obter informações sobre como limpar os valores do CMOS.)

Tela de inicialização

A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado.

Existem dois modos de BIOS diferentes, como segue, e você pode usar a tecla <F2> para alternar entre os dois modos. O Easy Mode permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para um desempenho ideal. No Easy Mode, você pode usar o mouse para se mover pelos itens de configuração. O Advanced Mode fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item desejado.

• Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults para definir seu sistema para os padrões.
• Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir de acordo com a versão do BIOS.

O menu principal

Teclas de função do modo avançado
< >< >	Mova a barra de seleção para selecionar um menu de configuração
< >< >	Mova a barra de seleção para selecionar um item de configuração em um menu
<Enter>/Double Click	Executar comando ou entrar em um menu
<+>/<Page Up>	Aumente o valor numérico ou faça alterações
<->/<Page Down>	Diminua o valor numérico ou faça alterações
<F1>	Mostrar descrições das teclas de função
<F2>	Mudar para o Easy Mode
<F3>	Salvar as configurações atuais do BIOS em um perfil
<F4>	Carregar as configurações do BIOS de um perfil criado anteriormente
<F5>	Restaurar as configurações anteriores do BIOS para os submenus atuais
<F6>	Exibir a tela Smart Fan 6
<F7>	Carregar as configurações padrão otimizadas do BIOS para os submenus atuais
<F8>	Acessar o utilitário Q-Flash
<F10>	Salvar todas as alterações e sair do programa de configuração do BIOS
<F11>	Mudar para o submenu Favoritos
<F12>	Capturar a tela atual como uma imagem e salvá-la em sua unidade USB
<Insert>	Adicionar ou remover uma opção favorita
<Ctrl>+<S>	Exibir informações sobre a memória instalada
<Esc>	Menu principal: Sair do programa de configuração do BIOS Submenus: Sair do submenu atual

Smart Fan 6

Use a tecla de função <F6> para alternar rapidamente para esta tela. Esta tela permite que você configure as configurações relacionadas à velocidade do ventilador para cada conector do ventilador ou monitore a temperatura do seu sistema/CPU.

• TUNE ALL
  Permite aplicar as configurações atuais a todos os conectores do ventilador.
• Temperature
  Exibe a temperatura atual da área de destino selecionada.
• Fan Speed
  Exibe as velocidades atuais do ventilador.
• Flow Rate
  Exibe a taxa de fluxo do seu sistema de resfriamento líquido. Pressione <Enter> em Fan Speed para alternar para esta função.
• Fan Speed Control
  Permite que você determine se deve habilitar a função de controle de velocidade do ventilador e ajustar a velocidade do ventilador.

Normal	Permite que o ventilador funcione em diferentes velocidades de acordo com a temperatura. Você pode ajustar a velocidade do ventilador com o System Information Viewer com base nos requisitos do seu sistema. (Padrão)
Silent	Permite que o ventilador funcione em velocidades lentas.
Manual	Permite que você arraste os nós da curva para ajustar a velocidade do ventilador. Ou você pode usar o recurso EZ Tuning. Depois de ajustar a posição do nó, pressione Apply para calcular automaticamente a inclinação da curva.
Full Speed	Permite que o ventilador funcione em velocidades máximas.

• Fan Control Use Temperature Input
  Permite que você selecione a temperatura de referência para o controle de velocidade do ventilador.
• Temperature Interval
  Permite que você selecione o intervalo de temperatura para a mudança de velocidade do ventilador.
• FAN Control Mode

Auto	Permite que o BIOS detecte automaticamente o tipo de ventilador instalado e defina o modo de controle ideal. (Padrão)
Voltage	O modo de tensão é recomendado para um ventilador de 3 pinos.
PWM	O modo PWM é recomendado para um ventilador de 4 pinos.

• FAN Stop
  Habilita ou desabilita a função de parada do ventilador. Você pode definir o limite de temperatura usando a curva de temperatura. O ventilador interrompe a operação quando a temperatura está abaixo do limite. (Padrão: Desabilitado)
• FAN Mode
  Permite que você defina o modo de operação para o ventilador.

Slope	Ajusta a velocidade do ventilador linearmente com base na temperatura. (Padrão)
Stair	Ajusta a velocidade do ventilador passo a passo com base na temperatura.

• FAN Fail Warning
  Permite que o sistema emita um som de aviso se o ventilador não estiver conectado ou falhar. Verifique a condição do ventilador ou a conexão do ventilador quando isso ocorrer. (Padrão: Desabilitado)
• Save Fan Profile
  Esta função permite que você salve as configurações atuais em um perfil. Você pode salvar o perfil no BIOS ou selecionar Select File in HDD/FDD/USB para salvar o perfil em seu dispositivo de armazenamento.
• Load Fan Profile
  Esta função permite que você carregue um perfil do BIOS salvo anteriormente sem os incômodos de reconfigurar as configurações do BIOS. Ou você pode selecionar Select File in HDD/FDD/USB para carregar um perfil do seu dispositivo de armazenamento.

Favoritos

Defina suas opções usadas com frequência como seus favoritos e use a tecla <F11> para alternar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para sua página original e pressione <Insert> na opção. A opção é marcada com um sinal de estrela se definida como "favorita".

Tweaker

Se o sistema funcionará de forma estável com as configurações de overclock/sobretensão que você fez depende das configurações gerais do seu sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil desses componentes. Esta página é apenas para usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e redefina a placa para os valores padrão.)

• CPU Clock Ratio
  Permite alterar a taxa de clock da CPU instalada. O intervalo ajustável depende da CPU que está sendo instalada.
• Ring Ratio
  Permite definir a taxa Uncore da CPU. O intervalo ajustável depende da CPU que está sendo usada. (Padrão: Auto)
• IGP Ratio ^{(Observação)}
  Permite definir a Taxa de Gráficos. (Padrão: Auto)
• AVX Disable ^{(Observação)}
  Permite desativar os conjuntos de instruções AVX em uma CPU que oferece suporte a AVX. (Padrão: Auto)
• AVX512 Disable ^{(Observação)}
  Permite desativar os conjuntos de instruções AVX-512 em uma CPU que oferece suporte a AVX-512. (Padrão: Auto)
• AVX Offset ^{(Observação)}
  Quando o processador executa cargas de trabalho AVX, a Taxa de Clock da CPU será reduzida pelo valor de deslocamento AVX desejado. Por exemplo, se o valor for definido como 3, a Taxa de Clock da CPU será reduzida em 3 ao executar instruções AVX. (Padrão: Auto)
• AVX512 Offset ^{(Observação)}
  Quando o processador executa cargas de trabalho AVX-512, a Taxa de Clock da CPU será reduzida pelo valor de deslocamento AVX512 desejado. Por exemplo, se o valor for definido como 3 (o valor deve ser maior ou igual ao valor de Deslocamento AVX), a Taxa de Clock da CPU será reduzida em 3 ao executar instruções AVX-512. (Padrão: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^{(Observação)}
    Exibe a frequência mais alta de cada núcleo.
  • CPU Over Temperature Protection ^{(Observação)}
    Permite ajustar o valor de deslocamento TJ Max. (Padrão: Auto)
  • FCLK Frequency for Early Power On ^{(Observação)}
    Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Padrão: 1 GHz)
  • Hyper-Threading Technology
    Permite determinar se deve ativar a tecnologia multithreading ao usar uma CPU Intel que oferece suporte a essa função. Este recurso funciona apenas para sistemas operacionais que oferecem suporte ao modo multiprocessador. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • No. of CPU Cores Enabled
    Permite selecionar o número de núcleos de CPU a serem ativados em uma CPU Intel multi-core (o número de núcleos de CPU pode variar de acordo com a CPU). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^{(Observação)}
    Ativa ou desativa a Intel Speed Shift Technology. A ativação deste recurso permite que o processador aumente sua frequência operacional mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Padrão: Ativado)
  • CPU Thermal Monitor ^{(Observação)}
    Ativa ou desativa a função Intel Thermal Monitor, uma função de proteção contra superaquecimento da CPU. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas quando a CPU estiver superaquecida. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Ring to Core offset (Down Bin)
    Permite determinar se deve desativar a função de redução automática da taxa de Ring da CPU. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • CPU EIST Function ^{(Observação)}
    Ativa ou desativa a Enhanced Intel Speed Step Technology (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode diminuir de forma dinâmica e eficaz a tensão e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Race To Halt (RTH)^{(Observação)}/Energy Efficient Turbo^{(Observação)}
    Ativa ou desativa as configurações relacionadas à economia de energia da CPU. (Padrão: Auto)
  • Intel(R) Turbo Boost Technology ^{(Observação)}
    Permite determinar se deve ativar a tecnologia Intel CPU Turbo Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^{(Observação)}
    Ativa ou desativa a Intel Turbo Boost Max Technology 3.0. A Intel Turbo Boost Max Technology 3.0 permite que o sistema identifique o núcleo de melhor desempenho do processador e permite que você direcione manualmente as cargas de trabalho mais críticas para ele. Você pode até mesmo ajustar a frequência de cada núcleo individualmente para otimização de desempenho. (Padrão: Ativado)
  • CPU Flex Ratio Override
    Ativa ou desativa o CPU Flex Ratio. A taxa de clock máxima da CPU será baseada no valor de CPU Flex Ratio Settings se CPU Clock Ratio estiver definido como Auto. (Padrão: Desativado)
  • CPU Flex Ratio Settings
    Permite definir o CPU Flex Ratio. O intervalo ajustável pode variar de acordo com a CPU.
  • Frequency Clipping TVB ^{(Observação)}
    Permite ativar ou desativar a redução automática da frequência da CPU iniciada pelo Thermal Velocity Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Voltage reduction initiated TVB ^{(Observação)}
    Permite ativar ou desativar a redução automática da tensão da CPU iniciada pelo Thermal Velocity Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Permite definir as taxas Turbo da CPU para núcleos ativos. Auto define as taxas Turbo da CPU de acordo com as especificações da CPU. Este item é configurável apenas quando Active Turbo Ratios está definido como Manual. (Padrão: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Ativa ou desativa a função Intel CPU Enhanced Halt (C1E), uma função de economia de energia da CPU no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States está ativado. (Padrão: Auto)
  • C3 State Support ^{(Observação)}
    Permite determinar se deve permitir que a CPU entre no modo C3 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C3 é um estado de economia de energia mais aprimorado do que o C1. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States está ativado. (Padrão: Auto)
  • C6/C7 State Support
    Permite determinar se deve permitir que a CPU entre no modo C6/C7 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de economia de energia mais aprimorado do que o C3. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
  • C8 State Support ^{(Observação)}
    Permite determinar se deve permitir que a CPU entre no modo C8 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C8 é um estado de economia de energia mais aprimorado do que o C6/C7. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
  • C10 State Support ^{(Observação)}
    Permite determinar se deve permitir que a CPU entre no modo C10 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C10 é um estado de economia de energia mais aprimorado do que o C8. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
  • Package C State Limit ^{(Observação)}
    Permite especificar o limite do estado C para o processador. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
  • CPU Power Performance ^{(Observação)}
    Permite determinar se deve aumentar o desempenho da CPU. (Padrão: Auto)
• Turbo Power Limits
  Permite definir um limite de energia para o modo Turbo da CPU. Quando o consumo de energia da CPU excede o limite de energia especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a energia. Auto define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Permite definir o limite de energia para o modo Turbo da CPU/plataforma/memória e quanto tempo leva para operar no limite de energia especificado. Auto define o limite de energia de acordo com as especificações da CPU. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled. (Padrão: Auto)
  • Core Current Limit (Amps)
    Permite definir um limite de corrente para o modo Turbo da CPU. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a corrente. Auto define o limite de energia de acordo com as especificações da CPU. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled. (Padrão: Auto)
• Turbo Per Core Limit Control^{(Observação 1)}
  Permite controlar cada limite de núcleo da CPU separadamente. (Padrão: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Observação 2)}
    Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

Disabled	Desativa esta função. (Padrão)
Profile1	Usa as configurações do Perfil 1.
Profile2(Observação 2)	Usa as configurações do Perfil 2.

• System Memory Multiplier
  Permite definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Padrão: Auto)
• Memory Ref Clock
  Permite ajustar manualmente o clock de referência da memória. (Padrão: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Observação 2)}
  Enabled permite que o Qclk seja executado em frequência ímpar. (Padrão: Auto)
• Gear Mode ^{(Observação 2)}
  Permite melhorar o potencial máximo de frequência de OC. (Padrão: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Fornece diferentes níveis de ajuste automático da memória. (Padrão: Auto)
  • Channel Interleaving
    Ativa ou desativa o entrelaçamento de canais de memória. Enabled permite que o sistema acesse simultaneamente diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Rank Interleaving
    Ativa ou desativa o entrelaçamento de ranks de memória. Enabled permite que o sistema acesse simultaneamente diferentes ranks da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Memory Boot Mode
    Fornece métodos de detecção e treinamento de memória.

Auto	Permite que o BIOS configure automaticamente esta configuração. (Padrão)
Normal	O BIOS executa automaticamente o treinamento da memória. Observe que, se o sistema se tornar instável ou não inicializável, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte as introduções do jumper da bateria/limpar CMOS no Capítulo "Instalação de hardware" para saber como limpar os valores do CMOS.)
Enable Fast Boot	Ignore a detecção e o treinamento da memória em alguns critérios específicos para uma inicialização de memória mais rápida.
Disable Fast Boot	Detecte e treine a memória a cada inicialização.

• Realtime Memory Timing
  Permite ajustar os tempos da memória após o estágio do BIOS. (Padrão: Auto)
• Memory Enhancement Settings
  Fornece várias configurações de aprimoramento de desempenho de memória: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density e DDR-4500+. (Padrão: Auto)
• Memory Channel Detection Message
  Permite determinar se deve mostrar uma mensagem de alerta quando a memória não estiver instalada no canal de memória ideal. (Padrão: Ativado)

• SPD Info
  Exibe informações sobre a memória instalada.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Essas seções fornecem configurações de tempo de memória. Observação: seu sistema pode se tornar instável ou falhar ao inicializar depois que você fizer alterações nos tempos da memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Esses itens permitem ajustar as tensões Vcore da CPU e da memória.
• Advanced Voltage Settings
  Este submenu permite configurar o nível de Calibração da Linha de Carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.

(Observação 1) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel, visite o site da Intel.
(Observação 2) Este item está presente apenas quando você instala uma CPU e um módulo de memória que oferecem suporte a este recurso.

Configurações

• Energia da Plataforma
  • Gerenciamento de Energia da Plataforma
    Ativa ou desativa a função Active State Power Management (ASPM, Gerenciamento de Energia de Estado Ativo). (Padrão: Desativado)
  • PEG ASPM
    Permite configurar o modo ASPM para o dispositivo conectado ao barramento CPU PEG. Este item é configurável apenas quando Platform Power Management (Gerenciamento de Energia da Plataforma) está definido como Enabled (Ativado). (Padrão: Desativado)
  • PCH ASPM
    Permite configurar o modo ASPM para o dispositivo conectado ao barramento PCI Express do chipset. Este item é configurável apenas quando Platform Power Management (Gerenciamento de Energia da Plataforma) está definido como Enabled (Ativado). (Padrão: Desativado)
  • DMI ASPM
    Permite configurar o modo ASPM para o lado da CPU e o lado do chipset do link DMI. Este item é configurável apenas quando Platform Power Management (Gerenciamento de Energia da Plataforma) está definido como Enabled (Ativado). (Padrão: Desativado)
  • Power On By Keyboard (Ligar pelo Teclado)
    Permite que o sistema seja ligado por um evento de despertar do teclado PS/2.
    Observação: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no fio +5VSB.

Disabled (Desativado)	Desativa esta função. (Padrão)
Password (Senha)	Defina uma senha com 1 a 5 caracteres para ligar o sistema.
Keyboard 98 (Teclado 98)	Pressione o botão POWER no teclado Windows 98 para ligar o sistema.
Any Key (Qualquer Tecla)	Pressione qualquer tecla para ligar o sistema.

• Power On Password (Senha para Ligar)
  Defina a senha quando Power On By Keyboard (Ligar pelo Teclado) está definido como Password (Senha).
  Pressione <Enter> neste item e defina uma senha com até 5 caracteres e pressione <Enter> para aceitar. Para ligar o sistema, digite a senha e pressione <Enter>.
  Observação: Para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem digitar a senha para limpar as configurações de senha.
• Power On By Mouse (Ligar pelo Mouse)
  Permite que o sistema seja ligado por um evento de despertar do mouse PS/2.
  Observação: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no fio +5VSB.

Disabled (Desativado)	Desativa esta função. (Padrão)
Move (Mover)	Mova o mouse para ligar o sistema.
Double Click (Clique Duplo)	Clique duas vezes no botão esquerdo do mouse para ligar o sistema.

• ErP
  Determina se o sistema deve consumir menos energia no estado S5 (desligamento). (Padrão: Desativado)
  Observação: Quando este item está definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Resume by Alarm (Retomar por Alarme), ligar pelo mouse e ligar pelo teclado.
• Soft-Off by PWR-BTTN (Desligamento Suave por PWR-BTTN)
  Configura a maneira de desligar o computador no modo MS-DOS usando o botão de energia.

Instant-Off (Desligamento Instantâneo)	Pressione o botão de energia e o sistema será desligado instantaneamente. (Padrão)
Delay 4 Sec. (Atraso de 4 Seg.)	Pressione e segure o botão de energia por 4 segundos para desligar o sistema. Se o botão de energia for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

• Resume by Alarm (Retomar por Alarme)
  Determina se deve ligar o sistema em um horário desejado. (Padrão: Desativado)
  Se ativado, defina a data e a hora da seguinte forma:
  • Wake up day (Dia de despertar): Ligue o sistema em um horário específico em cada dia ou em um dia específico em um mês.
  • Wake up hour/minute/second (Hora/minuto/segundo de despertar): Defina a hora em que o sistema será ligado automaticamente.

Observação: Ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da energia CA, ou as configurações podem não ser eficazes.

• Power Loading (Carregamento de Energia)
  Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Enabled (Ativado). Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• RC6(Render Standby) (RC6 (Renderização em Espera))
  Permite determinar se os gráficos integrados devem entrar no modo de espera para diminuir o consumo de energia. (Padrão: Ativado)
• AC BACK (Retorno de CA)
  Determina o estado do sistema após o retorno da energia após uma perda de energia CA.

Memory (Memória)	O sistema retorna ao seu último estado de despertar conhecido após o retorno da energia CA.
Always On (Sempre Ligado)	O sistema é ligado após o retorno da energia CA.
Always Off (Sempre Desligado)	O sistema permanece desligado após o retorno da energia CA. (Padrão)

• Portas de E/S
  • Initial Display Output (Saída de Exibição Inicial)
    Especifica a primeira iniciação da exibição do monitor da placa de vídeo PCI Express instalada ou dos gráficos integrados.

IGFX(Observação)	Define os gráficos integrados como a primeira exibição.
PCIe 1 Slot (Slot PCIe 1)	Define a placa de vídeo no slot PCIEX16 como a primeira exibição. (Padrão)
PCIe 2 Slot (Slot PCIe 2)	Define a placa de vídeo no slot PCIEX4 como a primeira exibição.

Este item é configurável apenas quando CSM Support (Suporte a CSM) está definido como Enabled (Ativado).

• Internal Graphics (Gráficos Internos)
  Ativa ou desativa a função de gráficos integrados. (Padrão: Auto)
• DVMT Pre-Allocated (DVMT Pré-Alocado)
  Permite definir o tamanho da memória gráfica integrada. (Padrão: 64M)
• DVMT Total Gfx Mem (Memória Total de Gfx DVMT)
  Permite alocar o tamanho da memória DVMT dos gráficos integrados. As opções são: 128M, 256M, MAX. (Padrão: 256M)
• Aperture Size (Tamanho da Abertura)
  Permite definir a quantidade máxima de memória do sistema que pode ser alocada para a placa de vídeo.
  As opções são: 128MB, 256MB, 512MB, 1024MB e 2048MB. (Padrão: 256MB)
• OnBoard LAN Controller (Controlador LAN Integrado)
  Ativa ou desativa a função LAN integrada. (Padrão: Ativado)
  Se você deseja instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Disabled (Desativado).
• Audio Controller (Controlador de Áudio)
  Ativa ou desativa a função de áudio integrada. (Padrão: Ativado)
  Se você deseja instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Disabled (Desativado).
• Above 4G Decoding (Decodificação Acima de 4G)
  Ativa ou desativa dispositivos compatíveis com 64 bits para serem decodificados no espaço de endereço acima de 4 GB (somente se o seu sistema suportar decodificação PCI de 64 bits). Defina como Enabled (Ativado) se mais de uma placa de vídeo avançada estiver instalada e seus drivers não puderem ser iniciados ao entrar no sistema operacional (devido ao espaço de endereço de memória limitado de 4 GB). (Padrão: Desativado)
• IOAPIC 24-119 Entries (Entradas IOAPIC 24-119)
  Ativa ou desativa esta função. (Padrão: Ativado)

• Configuração Super IO
  • Serial Port (Porta Serial)
    Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
• Configuração USB
  • Legacy USB Support (Suporte USB Legado)
    Permite que o teclado/mouse USB seja usado no MS-DOS. (Padrão: Ativado)
  • XHCI Hand-off (Entrega XHCI)
    Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte a XHCI Hand-off. (Padrão: Ativado)
  • USB Mass Storage Driver Support (Suporte ao Driver de Armazenamento em Massa USB)
    Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
  • Mass Storage Devices (Dispositivos de Armazenamento em Massa)
    Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.
• Configuração da Pilha de Rede
  • Network Stack (Pilha de Rede)
    Desativa ou ativa a inicialização a partir da rede para instalar um sistema operacional de formato GPT, como a instalação do sistema operacional a partir do servidor Windows Deployment Services. (Padrão: Desativado)
  • IPv4 PXE Support (Suporte IPv4 PXE)
    Ativa ou desativa o Suporte IPv4 PXE. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
  • IPv4 HTTP Support (Suporte HTTP IPv4)
    Ativa ou desativa o suporte de inicialização HTTP para IPv4. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
  • IPv6 PXE Support (Suporte IPv6 PXE)
    Ativa ou desativa o Suporte IPv6 PXE. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
  • IPv6 HTTP Support (Suporte HTTP IPv6)
    Ativa ou desativa o suporte de inicialização HTTP para IPv6. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
  • PXE boot wait time (Tempo de espera de inicialização PXE)
    Permite configurar quanto tempo esperar antes de poder pressionar <Esc> para abortar a inicialização PXE.
  • Media detect count (Contagem de detecção de mídia)
    Permite definir o número de vezes para verificar a presença de mídia.
• NVMe Configuration (Configuração NVMe)
  Exibe informações sobre seu SSD PCIe M.2 NVME, se instalado.
• SATA And RST Configuration (Configuração SATA e RST)
  • SATA Controller(s) (Controlador(es) SATA)
    Ativa ou desativa os controladores SATA integrados. (Padrão: Ativado)
  • SATA Mode Selection (Seleção do Modo SATA)
    Ativa ou desativa o Optane para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.

Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium com Aceleração do Sistema Intel Optane)	Ativa o Optane para o controlador SATA.
AHCI	Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos avançados do Serial ATA, como Native Command Queuing e hot plug. (Padrão)

• Aggressive LPM Support (Suporte LPM Agressivo)
  Ativa ou desativa o recurso de economia de energia, ALPM (Aggressive Link Power Management, Gerenciamento Agressivo de Energia de Link), para os controladores SATA do chipset. (Padrão: Desativado)
• Port 0/1/2/3/4/5 (Porta 0/1/2/3/4/5)
  Ativa ou desativa cada porta SATA. (Padrão: Ativado)
• SATA Port 0/1/2/3/4/5 DevSlp (SATA Porta 0/1/2/3/4/5 DevSlp)
  Permite determinar se o dispositivo SATA conectado deve entrar no modo de suspensão. (Padrão: Desativado)
• Hot plug
  Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Padrão: Desativado)
• Configured as eSATA (Configurado como eSATA)
  Ativa ou desativa o suporte para dispositivos SATA externos.

• Realtek PCIe 2.5GBE Family Controller (Controlador da Família Realtek PCIe 2.5GBE)
  Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.
• Miscellaneous (Diversos)
  • LEDs in System Power On State (LEDs no Estado de Ligado do Sistema)
    Permite ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.

Off (Desligado)	Desativa o modo de iluminação selecionado quando o sistema está ligado.
On (Ligado)	Ativa o modo de iluminação selecionado quando o sistema está ligado. (Padrão)

• LEDs in Sleep, Hibernation, and Soft Off States (LEDs nos Estados de Suspensão, Hibernação e Desligamento Suave)
  Permite definir o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema. Este item é configurável quando LEDs in System Power On State (LEDs no Estado de Ligado do Sistema) está definido como On (Ligado).

Off (Desligado)	Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Padrão)
On (Ligado)	Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.

• Intel Platform Trust Technology (PTT) (Tecnologia de Confiança da Plataforma Intel (PTT))
  Ativa ou desativa a Tecnologia Intel PTT. (Padrão: Desativado)
• 3DMark01 Enhancement (Aprimoramento 3DMark01)
  Permite determinar se deve aprimorar o desempenho de alguns benchmarks legados. (Padrão: Desativado)
• CPU PCIe Link Speed (Velocidade do Link PCIe da CPU)
  Permite definir o modo de operação dos slots PCI Express controlados pela CPU para Gen 1, Gen 2, Gen 3 ou Gen 4 ^{(Observação)}. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• PCH PCIe Link Speed (Velocidade do Link PCIe do PCH)
  Permite definir o modo de operação dos slots PCI Express controlados pelo chipset para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• VT-d
  Ativa ou desativa a Tecnologia de Virtualização Intel para E/S Direcionada. (Padrão: Ativado)

• Trusted Computing (Computação Confiável)
  Ativa ou desativa o Trusted Platform Module (TPM).
• PC Health Status (Status de Saúde do PC)
  • Reset Case Open Status (Redefinir Status de Gabinete Aberto)

Disabled (Desativado)	Mantém ou limpa o registro do status anterior de intrusão no chassi. (Padrão)
Enabled (Ativado)	Limpa o registro do status anterior de intrusão no chassi e o campo Case Open (Gabinete Aberto) mostrará "No" na próxima inicialização.

• Case Open (Gabinete Aberto)
  Exibe o status de detecção do dispositivo de detecção de intrusão no chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Yes" (Sim), caso contrário, mostrará "No" (Não). Para limpar o registro de status de intrusão no chassi, defina Reset Case Open Status (Redefinir Status de Gabinete Aberto) como Enabled (Ativado), salve as configurações no CMOS e reinicie o sistema.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Exibe as tensões atuais do sistema.

(Observação) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

Informações do Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão do BIOS. Você também pode selecionar o idioma padrão usado pelo BIOS e definir manualmente a hora do sistema.

• Access Level (Nível de Acesso)
  Exibe o nível de acesso atual, dependendo do tipo de proteção por senha usada. (Se nenhuma senha for definida, o padrão será exibido como Administrator (Administrador).) O nível de Administrador permite que você faça alterações em todas as configurações do BIOS; o nível de Usuário permite que você faça alterações apenas em certas configurações do BIOS, mas não em todas.
• System Language (Idioma do Sistema)
  Seleciona o idioma padrão usado pelo BIOS.
• System Date (Data do Sistema)
  Define a data do sistema. O formato da data é semana (somente leitura), mês, data e ano. Use <Enter> para alternar entre os campos Mês, Data e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
• System Time (Hora do Sistema)
  Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.

• Plug in Devices Info (Informações de Dispositivos Conectados)
  Exibe informações sobre seus dispositivos PCI Express e M.2, se instalados.
• Q-Flash
  Permite acessar o utilitário Q-Flash para atualizar o BIOS ou fazer backup da configuração atual do BIOS.

Boot

• Bootup NumLock State
  Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: On)
• CFG Lock
  Ativa ou desativa a função MSR 0xE2. (Padrão: Desativado)
• Security Option
  Especifica se uma senha é necessária toda vez que o sistema inicializa ou apenas quando você entra na Configuração do BIOS. Depois de configurar este item, defina a(s) senha(s) no item Administrator Password/User Password.

Setup	Uma senha é necessária apenas para entrar no programa de Configuração do BIOS.
System	Uma senha é necessária para inicializar o sistema e para entrar no programa de Configuração do BIOS. (Padrão)

• Full Screen LOGO Show
  Permite que você determine se deseja exibir o logotipo da GIGABYTE na inicialização do sistema. Disabled (Desativado) ignora o logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)
• Boot Option Priorities
  Especifica a ordem geral de inicialização a partir dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de inicialização. Para inicializar a partir de um sistema operacional que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
  Ou, se você quiser instalar um sistema operacional que suporte o particionamento GPT, como o Windows 10 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 10 64 bits e é prefixada com a string "UEFI:".
• Fast Boot
  Ativa ou desativa o Fast Boot (Inicialização Rápida) para encurtar o processo de inicialização do SO. Ultra Fast fornece a velocidade de inicialização mais rápida. (Padrão: Desativar Link)
• SATA Support

Last Boot SATA Devices Only	Com exceção da unidade de inicialização anterior, todos os dispositivos SATA são desativados antes que o processo de inicialização do SO seja concluído. (Padrão)
All SATA Devices	Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST.

Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.

• VGA Support
  Permite selecionar qual tipo de sistema operacional inicializar.

Auto	Ativa apenas a opção ROM legada.
EFI Driver	Ativa a opção ROM EFI. (Padrão)

Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.

• USB Support

Disable Link	Todos os dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.
Full Initial	Todos os dispositivos USB são funcionais no sistema operacional e durante o POST. (Padrão)
Partial Initial	Parte dos dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.

Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast. Esta função é desativada quando Fast Boot está definido como Ultra Fast.

• NetWork Stack Driver Support

Disable Link	Desativa a inicialização a partir da rede. (Padrão)
Enabled	Ativa a inicialização a partir da rede.

Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.

• Next Boot After AC Power Loss

Normal Boot	Ativa a inicialização normal no retorno da alimentação CA. (Padrão)
Fast Boot	Mantém as configurações de Inicialização Rápida no retorno da alimentação CA.

Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.

• Mouse Speed
  Permite que você defina a velocidade de movimento do cursor do mouse. (Padrão: 1 X)
• Windows 10 Features
  Permite selecionar o sistema operacional a ser instalado. (Padrão: Windows 10)
• CSM Support
  Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de inicialização de PC legado.

Enabled	Ativa o UEFI CSM.
Disabled	Desativa o UEFI CSM e suporta apenas o processo de inicialização do UEFI BIOS. (Padrão)

• LAN PXE Boot Option ROM
  Permite que você selecione se deseja ativar a opção ROM legada para o controlador LAN. (Padrão: Desativado) Este item é configurável apenas quando CSM Support está definido como Enabled.
• Storage Boot Option Control
  Permite que você selecione se deseja ativar a opção ROM UEFI ou legada para o controlador do dispositivo de armazenamento.

Do not launch	Desativa a opção ROM.
UEFI	Ativa apenas a opção ROM UEFI.
Legacy	Ativa apenas a opção ROM legada. (Padrão)

Este item é configurável apenas quando CSM Support está definido como Enabled.

• Other PCI devices
  Permite que você selecione se deseja ativar a opção ROM UEFI ou Legada para o controlador de dispositivo PCI diferente dos controladores LAN, dispositivo de armazenamento e gráficos.

Do not launch	Desativa a opção ROM.
UEFI	Ativa apenas a opção ROM UEFI. (Padrão)
Legacy	Ativa apenas a opção ROM legada.

Este item é configurável apenas quando CSM Support está definido como Enabled.

• Administrator Password
  Permite configurar uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. Diferentemente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações do BIOS.
• User Password
  Permite configurar uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. No entanto, a senha de usuário permite apenas que você faça alterações em certas configurações do BIOS, mas não em todas.
  Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, digite a correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar.
  NOTA: Antes de definir a Senha de Usuário, certifique-se de definir primeiro a Senha de Administrador.

• Secure Boot
  Permite ativar ou desativar a Inicialização Segura e configurar as configurações relacionadas. Este item é configurável apenas quando CSM Support está definido como Disabled.
  • Preferred Operating Mode
    Permite selecionar se deseja entrar no modo Fácil ou no modo Avançado após entrar na Configuração do BIOS. Auto entra no modo do BIOS onde estava da última vez. (Padrão: Auto)

Salvar e Sair

• Save & Exit Setup
  Pressione <Enter> neste item e selecione Yes. Isso salva as alterações no CMOS e sai do programa de Configuração do BIOS. Selecione No ou pressione <Esc> para retornar ao Menu Principal da Configuração do BIOS.
• Exit Without Saving
  Pressione <Enter> neste item e selecione Yes. Isso sai da Configuração do BIOS sem salvar as alterações feitas na Configuração do BIOS no CMOS. Selecione No ou pressione <Esc> para retornar ao Menu Principal da Configuração do BIOS.
• Load Optimized Defaults
  Pressione <Enter> neste item e selecione Yes para carregar as configurações padrão ideais do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.
• Boot Override
  Permite selecionar um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo.
• Save Profiles
  Esta função permite que você salve as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1~ Setup Profile 8. Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB para salvar o perfil em seu dispositivo de armazenamento.
• Load Profiles
  Se o seu sistema ficar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado antes, sem as complicações de reconfigurar as configurações do BIOS. Primeiro selecione o perfil que deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB para inserir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).

Instalando o Intel Optane Memory and Storage Management

Passos:

1. Depois de entrar no sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Na tela Xpress Install, selecione Intel Rapid Storage Technology para instalar e siga as instruções na tela para concluir a instalação. Quando concluído, reinicie o sistema.
2. Depois de instalar os drivers da placa-mãe incluídos, certifique-se de que sua conexão com a Internet funcione corretamente. O sistema instalará automaticamente o software da Intel. Reinicie o sistema após a instalação do driver.

Habilitando uma memória Intel Optane

1. Requisitos do sistema
   1. Memória Intel Optane.
   2. A memória Optane deve ter pelo menos 16 GB de capacidade e deve ter capacidade igual ou menor do que o disco rígido/SSD a ser acelerado.
   3. A memória Optane não pode ser usada para acelerar uma matriz RAID existente; o disco rígido/SSD acelerado não pode ser incluído em uma matriz RAID.
   4. O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou SSD M.2 SATA.
   5. O disco rígido/SSD a ser acelerado pode ser uma unidade de sistema ou uma unidade de dados. A unidade do sistema deve ser formatada em GPT e ter o Windows 10 de 64 bits (ou versão posterior) instalado nela. A unidade de dados também deve ser formatada em GPT.
   6. O disco de driver da placa-mãe.
   7. O controlador SATA deve ser definido no modo Intel RST Premium With Intel Optane System Acceleration.
2. Diretrizes de instalação
   1. Vá para Settings\IO Ports\SATA And RST Configuration e certifique-se de que RST Control PCIe Storage Devices esteja definido como Manual. Em seguida, dependendo de qual conector M.2 você instalar a memória Optane, defina o item correspondente PCIe Storage Dev on Port XX como RST Controlled.
   2. Depois de voltar a entrar no sistema operacional, inicie o aplicativo Intel Optane Memory and Storage Management no menu Iniciar. Se você instalar mais de uma memória Optane, selecione qual você usará. Em seguida, selecione qual unidade será acelerada. Clique em Enable Intel Optane Memory. Todos os dados na memória Optane serão apagados. Certifique-se de fazer backup dos dados antes de continuar. Siga as instruções na tela para prosseguir. Quando concluído, reinicie o sistema.
   3. Inicie o aplicativo Intel Optane Memory and Storage Management no menu Iniciar e certifique-se de que o Intel Optane Memory foi habilitado.
   4. Se você deseja acelerar a unidade do sistema, pode selecionar pastas, arquivos ou aplicativos específicos para acelerar usando a função Intel Optane Memory Pinning. (A memória Optane usada deve ter pelo menos 32 GB de capacidade.)

• Uma memória Optane não pode ser usada para acelerar um SSD M.2 PCIe.
• Se mais de uma memória Optane estiver instalada, você pode selecionar apenas uma delas para acelerar sua unidade de inicialização baseada em SATA. As outras só podem ser usadas como unidades de dados.
• Não remova abruptamente a memória Optane. Isso fará com que o sistema operacional pare de funcionar corretamente.
• Se você deseja alterar/remover a memória Optane, você deve desativá-la usando o aplicativo Intel Optane Memory and Storage Management primeiro.
• Depois de habilitar a memória Optane, as configurações relacionadas do BIOS permanecerão mesmo após uma atualização do BIOS.

Visite o site da GIGABYTE para obter detalhes sobre como habilitar uma memória Intel Optane.

Instalação dos drivers

• Antes de instalar os drivers, primeiro instale o sistema operacional.
• Após instalar o sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Clique na mensagem "Tap to choose what happens with this disc" no canto superior direito da tela e selecione "Run Run.exe." (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)

"Xpress Install" (Instalação Xpress) irá verificar automaticamente seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Você pode clicar no botão Xpress Install e "Xpress Install" (Instalação Xpress) irá instalar todos os drivers selecionados. Ou clique na seta ícone para instalar individualmente os drivers que você precisa.

Precauções de instalação

A placa-mãe contém vários circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassi é adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o adesivo S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Estes adesivos são necessários para a validação da garantia.
• Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que eles estejam conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer condutores ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e primeiro toque em um objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a energia, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
• Certifique-se de que não haja parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador em uma superfície irregular.
• Não coloque o sistema de computador em um ambiente de alta temperatura ou úmido.
• Ligar a energia do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao usuário.
• Se você não tiver certeza sobre alguma etapa da instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
• Se você usar um adaptador, cabo de extensão ou régua de energia, certifique-se de consultar suas instruções de instalação e/ou aterramento.

Visite o site da GIGABYTE para obter mais informações sobre o software.

Visite o site da GIGABYTE para obter mais informações sobre solução de problemas.

Para obter mais detalhes sobre o produto, visite o site da GIGABYTE.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Gigabyte B560M AORUS ELITE

Idiomas disponíveis
