Gigabyte B560M AORUS ELITE kézikönyv

A termék verziójának azonosítása

Az alaplapodon a verziószám így néz ki: "REV: X.X." Például a "REV: 1.0" azt jelenti, hogy az alaplap verziója 1.0. Ellenőrizd az alaplap verzióját az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keresel.

Példa

Termék elrendezése

Hőmérséklet érzékelő

A doboz tartalma

• B560M AORUS ELITE alaplap
• Alaplap illesztőprogram lemez
• Felhasználói kézikönyv
• Két SATA kábel
• M.2 csavar(ok)/M.2 távtartó(k)

*A fenti doboz tartalom csak tájékoztató jellegű, és a tényleges tételek a termék csomagjától függenek. A doboz tartalma előzetes értesítés nélkül változhat.

Eszköz blokk diagram

(Megjegyzés) A tényleges támogatás a CPU-tól függően változhat.

Hardveres telepítés

Termékjellemzők

(Megjegyzés) Csak a 11. generációs processzorok támogatják.

*A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termékjellemzőkben és a termékkel kapcsolatos információkban.

Kérjük, látogasson el a GIGABYTE weboldalára a CPU, memória modulok, SSD-k és M.2 eszközök támogatási listáiért.

Kérjük, látogassa meg a Support\Utility List oldalt a GIGABYTE weboldalán az alkalmazások legújabb verziójának letöltéséhez.

A CPU telepítése

Olvassa el a következő irányelveket, mielőtt elkezdené a CPU telepítését:

1. Győződjön meg arról, hogy az alaplap támogatja a CPU-t.
   (A legfrissebb CPU támogatási listáért látogasson el a GIGABYTE weboldalára.)
2. A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, mielőtt telepítené a CPU-t.
3. Keresse meg a CPU egyes számú tűjét. A CPU nem helyezhető be, ha helytelenül van orientálva. (Vagy megkeresheti a CPU mindkét oldalán lévő bevágásokat és az igazító ékeket a CPU foglalatán.)
4. Vigyen fel egy egyenletes és vékony réteg hővezető pasztát a CPU felületére.
5. Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs felszerelve, különben a CPU túlmelegedése és károsodása következhet be.
6. Állítsa be a CPU gazdafrekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardverspecifikációkon túl beállítani, mivel az nem felel meg a perifériákra vonatkozó szabványos követelményeknek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye ezt a hardverspecifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU telepítése
Keresse meg az alaplapi CPU foglalatán lévő igazító ékeket és a CPU-n lévő bevágásokat.

Ne távolítsa el a CPU foglalat fedelét a CPU behelyezése előtt. A CPU behelyezése után a kar visszahelyezése során automatikusan lepattanhat a terhelőlapról.

A memória telepítése

Olvassa el a következő irányelveket, mielőtt elkezdené a memória telepítését:

• Győződjön meg arról, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipes memóriát használjon.
  (A legfrissebb támogatott memóriasebességekért és memóriamodulokért látogasson el a GIGABYTE weboldalára.)
• A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, mielőtt telepítené a memóriát.
• A memóriamodulok bolondbiztos kialakításúak. A memóriamodul csak egy irányba telepíthető. Ha nem tudja behelyezni a memóriát, váltson irányt.

Kétcsatornás memóriakonfiguráció
Ez az alaplap négy memóriafoglalattal rendelkezik, és támogatja a kétcsatornás technológiát. A memória telepítése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A kétcsatornás memória mód engedélyezése megduplázza az eredeti memóriasávszélességet.

A hardveres telepítéssel kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

A négy memóriafoglalat két csatornára van osztva, és mindegyik csatornának két memóriafoglalata van az alábbiak szerint:

• A csatorna: DDR4_A1, DDR4_A2
• B csatorna: DDR4_B1, DDR4_B2

Ajánlott kétcsatornás memóriakonfiguráció
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modul	- -	DS/SS	- -	DS/SS
4 modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=egyoldalas, DS=kétoldalas, "- -"=nincs memória)

A CPU korlátozásai miatt olvassa el a következő irányelveket, mielőtt memóriát telepítene kétcsatornás módban.

1. A kétcsatornás mód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
2. Két vagy négy memóriamodullal történő kétcsatornás mód engedélyezésekor ajánlott azonos kapacitású, márkájú, sebességű és chipes memóriát használni.

Bővítőkártya telepítése

Olvassa el a következő irányelveket, mielőtt elkezdené a bővítőkártya telepítését:

• Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Gondosan olvassa el a bővítőkártyához mellékelt kézikönyvet.
• A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, mielőtt telepítené a bővítőkártyát.

Hátlap csatlakozói

1. USB 2.0/1.1 Port (Q-Flash Plus Port)
   Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB eszközökhöz. Használja ezt a portot USB eszközökhöz. A Q-Flash Plus ^{(Megjegyzés)} használata előtt győződjön meg arról, hogy először ebbe a portba helyezi be az USB flash meghajtót.
   (Megjegyzés) A Q-Flash Plus funkció engedélyezéséhez látogasson el a GIGABYTE weboldalának "Egyedi funkciók" oldalára.
2. USB 2.0/1.1 Port
   Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB eszközökhöz.
3. PS/2 Keyboard/Mouse Port
   Használja ezt a portot PS/2 egér vagy billentyűzet csatlakoztatásához.
4. DisplayPort
   A DisplayPort kiváló minőségű digitális képalkotást és hangot biztosít, támogatva a kétirányú hangátvitelt. A DisplayPort támogatja a HDCP 2.3 tartalomvédelmi mechanizmusokat. Ezzel a porttal csatlakoztathatja a DisplayPort-ot támogató monitort. Megjegyzés: A DisplayPort technológia maximálisan 4096x2304@60 Hz felbontást támogat, de a ténylegesen támogatott felbontások a használt monitortól függenek.
5. HDMI Port
   A HDMI port támogatja a HDCP 2.3 és a Dolby TrueHD és a DTS HD Master Audio formátumokat. Támogatja továbbá a 192KHz/16bit 7.1-csatornás LPCM hangkimenetet is. Ezzel a porttal csatlakoztathatja a HDMI-t támogató monitort. A maximálisan támogatott felbontás 4096x2160@30 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
   A DisplayPort/HDMI eszköz telepítése után győződjön meg arról, hogy az alapértelmezett hanglejátszó eszközt DisplayPort/HDMI-re állítja. (Az elem neve eltérhet az operációs rendszertől függően.)
6. USB 3.2 Gen 2 Type-A Port (Red)
   Az USB 3.2 Gen 2 port támogatja az USB 3.2 Gen 2 specifikációt, és kompatibilis az USB 3.2 Gen 1 és USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.
7. USB Type-C Port
   A megfordítható USB port támogatja az USB 3.2 Gen 2 specifikációt, és kompatibilis az USB 3.2 Gen 1 specifikációval. Használja ezt a portot USB eszközökhöz.
8. RJ-45 LAN Port
   A Gigabit Ethernet LAN port akár 2,5 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.


Csatlakozás/sebesség LED:
Állapot	Leírás
Narancssárga	2,5 Gbps adatátviteli sebesség
Zöld	1 Gbps adatátviteli sebesség
Ki	100 Mbps adatátviteli sebesség
Tevékenység LED:
Állapot	Leírás
Villog	Adatátvitel vagy fogadás zajlik
Ki	Nem történik adatátvitel vagy fogadás

9. USB 3.2 Gen 1 Port
   Az USB 3.2 Gen 1 port támogatja az USB 3.2 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.
10. Center/Subwoofer Speaker Out (Orange)
    Használja ezt az audio csatlakozót center/mélynyomó hangszórók csatlakoztatásához.
11. Rear Speaker Out (Black)
    Használja ezt az audio csatlakozót hátsó hangszórók csatlakoztatásához.
12. Side Speaker Out (Gray)
    Használja ezt az audio csatlakozót oldalsó hangszórók csatlakoztatásához.
13. Line In (Blue)
    A vonalbemeneti csatlakozó. Használja ezt az audio csatlakozót vonalbemeneti eszközökhöz, például optikai meghajtóhoz, walkmanhez stb.
14. Line Out/Front Speaker Out (Green)
    A vonalkimeneti csatlakozó.
15. Mic In (Pink)
    A mikrofon bemeneti csatlakozója.

Audio csatlakozó konfigurációk:
Csatlakozó	Fejhallgató/ 2-csatornás	4-csatornás	5.1-csatornás	7.1-csatornás
Center/Subwoofer Speaker Out
Rear Speaker Out
Side Speaker Out
Line In
Line Out/Front Speaker Out
Mic In

Az audio szoftverrel megváltoztathatja az audio csatlakozó funkcionalitását.

• Ha eltávolítja a hátlap csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközről, majd távolítsa el az alaplapról.
• A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne rázza oldalra, hogy elkerülje a kábelcsatlakozó belsejében lévő elektromos rövidzárlatot.

Az audio szoftver konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Belső csatlakozók

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Olvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

• Először győződjön meg arról, hogy eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
• Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az eszközök károsodását.
• Az eszköz telepítése után, és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan csatlakozik az alaplapon lévő csatlakozóhoz.

1/2. ATX_12V_2X4/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil energiát tud biztosítani az alaplap összes alkatrészéhez. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és az összes eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő tájolásban.
A 12 V-os tápcsatlakozó elsősorban a processzort látja el energiával. Ha a 12 V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.

A bővítési követelmények teljesítése érdekében ajánlott nagy energiafogyasztást is bíró tápegységet használni (500 W vagy nagyobb). Ha olyan tápegységet használ, amely nem biztosítja a szükséges energiát, az instabil vagy elindíthatatlan rendszerhez vezethet.

ATX_12V_2X4:

Érintkező sz.	Definíció	Érintkező sz.	Definíció
1	GND (csak 2x4 tűs 12V-hoz)	5	+12V (csak 2x4 tűs 12V-hoz)
2	GND (csak 2x4 tűs 12V-hoz)	6	+12V (csak 2x4 tűs 12V-hoz)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Érintkező sz.	Definíció	Érintkező sz.	Definíció
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (szoftveres be/ki)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (készenléti +5V)	21	+5V
10	+12V	22	+5V
11	+12V (csak 2x12 tűs ATX-hez)	23	+5V (csak 2x12 tűs ATX-hez)
12	3.3V (csak 2x12 tűs ATX-hez)	24	GND (csak 2x12 tűs ATX-hez)

3/4. CPU_FAN/SYS_FAN1/2/3 (Ventilátorcsatlakozók)
Az alaplapon található összes ventilátorcsatlakozó 4 tűs. A legtöbb ventilátorcsatlakozó bolondbiztos kialakítással rendelkezik. A ventilátorkábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő tájolásban csatlakoztassa (a fekete csatlakozó vezeték a földelő vezeték). A sebességszabályozási funkcióhoz ventilátorsebesség-szabályozóval ellátott ventilátort kell használni. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtő ventilátor beszerelése a házba.

Érintkező sz.	Definíció
1	GND
2	Feszültség sebességszabályozás
3	Érzékelés
4	PWM sebességszabályozás

5. CPU_OPT (Vízhűtéses CPU ventilátor csatlakozó)
   A ventilátorcsatlakozó 4 tűs, és bolondbiztos kialakítással rendelkezik. A legtöbb ventilátorcsatlakozó bolondbiztos kialakítással rendelkezik. A ventilátorkábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő tájolásban csatlakoztassa (a fekete csatlakozó vezeték a földelő vezeték). A sebességszabályozási funkcióhoz ventilátorsebesség-szabályozóval ellátott ventilátort kell használni.


Érintkező sz.	Definíció
1	GND
2	Feszültség sebességszabályozás
3	Érzékelés
4	PWM sebességszabályozás
Csatlakozó	CPU_FAN	SYS_FAN1~3	CPU_OPT
Maximális áramerősség	2A	2A	2A
Maximális teljesítmény	24W	24W	24W

• Ügyeljen arra, hogy a ventilátorkábeleket a ventilátorcsatlakozókhoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
• Ezek a ventilátorcsatlakozók nem konfigurációs jumperblokkok. Ne helyezzen jumper sapkát a csatlakozókra.

6. LED_C1/LED_C2 (RGB LED szalag csatlakozók)
   A csatlakozók használhatók egy szabványos 5050 RGB LED szalag (12V/G/R/B) csatlakoztatására, amelynek maximális teljesítménye 2A (12V), és maximális hossza 2m.


Érintkező sz.	Definíció
1	12V
2	G
3	R
4	B

Csatlakoztassa az RGB LED szalagot a csatlakozóhoz. Az LED szalag tápcsatlakozóját (amelyen a dugón háromszög jelölés található) a csatlakozó 1-es érintkezőjéhez (12V) kell csatlakoztatni. A helytelen csatlakoztatás az LED szalag károsodásához vezethet.

7. D_LED1/D_LED2 (Címzett LED szalag csatlakozók)
   A csatlakozók használhatók egy szabványos 5050 címezhető LED szalag csatlakoztatására, amelynek maximális teljesítménye 5A (5V), és maximális LED-ek száma 1000.


Érintkező sz.	Definíció
1	V (5V)
2	Adat
3	Nincs érintkező
4	GND

Csatlakoztassa a címezhető LED szalagot a csatlakozóhoz. Az LED szalag tápcsatlakozóját (amelyen a dugón háromszög jelölés található) a címezhető LED szalag csatlakozó 1-es érintkezőjéhez kell csatlakoztatni. A helytelen csatlakoztatás az LED szalag károsodásához vezethet.

Az LED szalag lámpáinak be-/kikapcsolásáról a GIGABYTE webhelyének "Egyedi funkciók" weboldalán talál további információt.

Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az eszközök károsodását.

8. SATA3 0/1/2/3/4/5 (SATA 6Gb/s csatlakozók)
   A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és SATA 1.5Gb/s szabványokkal. Minden SATA csatlakozó egyetlen SATA eszközt támogat.


Érintkező sz.	Definíció
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

A SATA portok hot-plugging engedélyezéséhez lásd a "BIOS beállítása", "Beállítások\IO portok\SATA és RST konfiguráció" című fejezetet.

9. M2P_CPU ^{(Megjegyzés)}/M2A_SB (M.2 Socket 3 csatlakozók)
   Az M.2 csatlakozó támogatja az M.2 SATA SSD-ket vagy az M.2 PCIe SSD-ket.


Kövesse az alábbi lépéseket az M.2 SSD helyes telepítéséhez az M.2 csatlakozóba.

1. Keresse meg azt az M.2 csatlakozót, ahová telepíteni fogja az M.2 SSD-t, egy csavarhúzóval lazítsa meg a csavart a hűtőbordán, majd távolítsa el a hűtőbordát. (Csak az M2P_CPU csatlakozónak van hűtőbordája.) Távolítsa el a védőfóliát az M.2 csatlakozón lévő hővezető párnáról.
2. Keresse meg a megfelelő rögzítőfuratot az M.2 SSD meghajtó hosszának megfelelően. Ha szükséges, húzza meg a mellékelt távtartót a kívánt rögzítőfuratban. Helyezze be az M.2 SSD-t az M.2 csatlakozóba egy szögben.
3. Nyomja le az M.2 SSD-t, majd a mellékelt csavarral rögzítse a csatlakozóban. Helyezze vissza a hűtőbordát, és rögzítse az eredeti furathoz. Helyezze vissza a hűtőbordát, miután eltávolította a védőfóliát a hűtőborda aljáról.

Telepítési tudnivalók az M.2 és SATA csatlakozókhoz:
A SATA csatlakozók elérhetőségét befolyásolhatja az M.2 foglalatokba telepített eszköz típusa. Az M2A_SB csatlakozó sávszélességet oszt meg a SATA3 1 csatlakozóval. A részletekért lásd az alábbi táblázatot.

• M2P_CPU^{(Megjegyzés)}:


: Elérhető, : Nem elérhető
* Az M2P_CPU (Megjegyzés) csatlakozó csak a PCIe SSD-ket támogatja.

• M2A_SB:


: Elérhető, : Nem elérhető

(Megjegyzés) Csak a 11. generációs processzorok támogatják.

10. F_PANEL (előlapi csatlakozó)
    Csatlakoztassa a tápkapcsolót, a reset kapcsolót, a hangszórót, a ház behatolásjelző kapcsolóját/érzékelőjét és a rendszerállapot-jelzőt a házon ehhez a csatlakozóhoz az alábbi lábkiosztás szerint. Csatlakoztatás előtt vegye figyelembe a pozitív és negatív tűket.

    • PLED/PWR_LED (Tápellátás LED, sárga/lila):
      Csatlakozik a ház előlapján található tápellátási állapotjelzőhöz. A LED világít, ha a rendszer működik. A LED nem világít, ha a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).

Rendszer állapota	LED
S0	Be
S3/S4/S5	Ki

• PW (Tápkapcsoló, piros):
  Csatlakozik a ház előlapján található tápkapcsolóhoz. A tápkapcsolóval beállíthatja a rendszer kikapcsolásának módját (további információkért lásd a "BIOS Setup," "Settings\Platform Power" című részt).
• SPEAK (Hangszóró, narancssárga):
  Csatlakozik a ház előlapján található hangszóróhoz. A rendszer hangjelzéssel jelzi a rendszerindítás állapotát. Egyetlen rövid hangjelzés hallható, ha a rendszerindításkor nem észlelhető probléma.
• HD (Merevlemez aktivitás LED, kék):
  Csatlakozik a ház előlapján található merevlemez-aktivitásjelző LED-hez. A LED világít, amikor a merevlemez adatot olvas vagy ír.
• RES (Reset kapcsoló, zöld):
  Csatlakozik a ház előlapján található reset kapcsolóhoz. Nyomja meg a reset kapcsolót a számítógép újraindításához, ha a számítógép lefagy, és nem tud normálisan újraindulni.
• CI (Ház behatolásjelző csatlakozó, szürke):
  Csatlakozik a házon lévő ház behatolásjelző kapcsolóhoz/érzékelőhöz, amely érzékeli, ha a ház fedelét eltávolították. Ehhez a funkcióhoz egy ház behatolásjelző kapcsolóval/érzékelővel ellátott ház szükséges.
• NC (narancssárga): Nincs kapcsolat.

Az előlap kialakítása a háztól függően eltérő lehet. Az előlapi modul főként tápkapcsolóból, reset kapcsolóból, tápellátás LED-ből, merevlemez-aktivitás LED-ből, hangszóróból stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezetékek és a tűkiosztások helyesen illeszkednek.

11. F_AUDIO (előlapi audio csatlakozó)
    Az előlapi audio csatlakozó támogatja a High Definition audiót (HD). Csatlakoztathatja a ház előlapi audio modulját ehhez a csatlakozóhoz. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplap csatlakozójának tűkiosztásával. A modul csatlakozójának és az alaplap csatlakozójának helytelen csatlakoztatása miatt az eszköz nem fog működni, vagy akár károsodhat is.


Csatlakozó szám	Definíció	Csatlakozó szám	Definíció
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Nincs csatlakozó
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Egyes házak előlapi audio modullal rendelkeznek, amelyeken minden vezetéken külön csatlakozók vannak, ahelyett, hogy egyetlen dugó lenne. Az előlapi audio modul csatlakoztatásával kapcsolatos információkért, amely eltérő vezetékkiosztással rendelkezik, forduljon a ház gyártójához.

12. F_U32C (USB Type-C csatlakozó USB 3.2 Gen 1 támogatással)
    A csatlakozó megfelel az USB 3.2 Gen 1 specifikációnak, és egy USB portot képes biztosítani.


Csatlakozó szám	Definíció	Csatlakozó szám	Definíció	Csatlakozó szám	Definíció
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (USB 3.2 Gen 1 csatlakozó)
    A csatlakozó megfelel az USB 3.2 Gen 1 és az USB 2.0 specifikációknak, és két USB portot képes biztosítani. Az opcionális 3,5"-os előlap megvásárlásához, amely két USB 3.2 Gen 1 portot biztosít, forduljon a helyi forgalmazóhoz.


Csatlakozó szám	Definíció	Csatlakozó szám	Definíció	Csatlakozó szám	Definíció
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Nincs csatlakozó
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)
    A csatlakozók megfelelnek az USB 2.0/1.1 specifikációknak. Minden USB csatlakozó két USB portot képes biztosítani egy opcionális USB konzolon keresztül. Az opcionális USB konzol megvásárlásához forduljon a helyi forgalmazóhoz.


Csatlakozó szám	Definíció	Csatlakozó szám	Definíció
1	Tápellátás (5V)	6	USB DY+
2	Tápellátás (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Nincs csatlakozó
5	USB DX+	10	NC

• Ne csatlakoztassa az IEEE 1394 konzol (2x5 tűs) kábelét az USB 2.0/1.1 csatlakozóhoz.
• Az USB konzol telepítése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az USB konzol károsodását.

15. SPI_TPM (Trusted Platform Module csatlakozó)
    Csatlakoztathat egy SPI TPM-et (Trusted Platform Module) ehhez a csatlakozóhoz.


Csatlakozó szám	Definíció	Csatlakozó szám	Definíció
1	Adatkimenet	7	Chip kiválasztás
2	Tápellátás (3.3V)	8	GND
3	Nincs csatlakozó	9	IRQ
4	NC	10	NC
5	Adatbemenet	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Thunderbolt bővítőkártya csatlakozók)
    A csatlakozók a GIGABYTE Thunderbolt bővítőkártyához való csatlakozásra szolgálnak.

17. CLR_CMOS (CMOS törlő jumper)
    Ezzel a jumperrel törölheti a BIOS konfigurációját, és visszaállíthatja a CMOS értékeket a gyári alapértékekre. A CMOS értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, és érintse meg a két tűt néhány másodpercig.
    Nyitva: Normál
    Rövidzárlat: CMOS értékek törlése

• A CMOS értékek törlése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból.
• A rendszer újraindítása után lépjen be a BIOS Setup programba, hogy betöltse a gyári alapértékeket (válassza a Load Optimized Defaults (Optimalizált alapértékek betöltése) lehetőséget), vagy manuálisan konfigurálja a BIOS beállításait (a BIOS konfigurációkhoz lásd a "BIOS Setup" című fejezetet).

18. BAT (Akkumulátor)
    Az akkumulátor tápellátást biztosít a CMOS-ban lévő értékek (például a BIOS konfigurációk, a dátum és az idő) megőrzéséhez, amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, ha az akkumulátor feszültsége alacsony szintre esik, különben a CMOS értékei nem biztos, hogy pontosak, vagy elveszhetnek.

A CMOS értékeket az akkumulátor eltávolításával is törölheti:

1. Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
2. Óvatosan vegye ki az akkumulátort az akkumulátortartóból, és várjon egy percet. (Vagy használjon egy fém tárgyat, például egy csavarhúzót, hogy megérintse az akkumulátortartó pozitív és negatív pólusát, rövidre zárva azokat 5 másodpercig.)
3. Cserélje ki az akkumulátort.
4. Dugja be a tápkábelt, és indítsa újra a számítógépet.

• Az akkumulátor cseréje előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
• Cserélje ki az akkumulátort egy azonos értékűre. Az eszközök károsodhatnak, ha az akkumulátort helytelen modellel cserélik ki.
• Forduljon a vásárlás helyéhez vagy a helyi forgalmazóhoz, ha nem tudja saját maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor modelljét illetően.
• Az akkumulátor behelyezésekor vegye figyelembe az akkumulátor pozitív (+) és negatív (-) oldalának irányát (a pozitív oldalnak felfelé kell néznie).
• A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.

19. CPU/DRAM/VGA/BOOT (állapotjelző LED-ek)
    Az állapotjelző LED-ek azt mutatják, hogy a CPU, a memória, a grafikus kártya és az operációs rendszer megfelelően működik-e a rendszer bekapcsolása után. Ha a CPU/DRAM/VGA LED világít, az azt jelenti, hogy a megfelelő eszköz nem működik megfelelően; ha a BOOT LED világít, az azt jelenti, hogy még nem lépett be az operációs rendszerbe.


CPU: CPU állapotjelző LED
DRAM: Memória állapotjelző LED
VGA: Grafikus kártya állapotjelző LED
BOOT: Operációs rendszer állapotjelző LED

20. QFLASH_PLUS (Q-Flash Plus gomb)
    A Q-Flash Plus lehetővé teszi a BIOS frissítését, amikor a rendszer ki van kapcsolva (S5 leállítási állapot). Mentse a legújabb BIOS-t egy USB flash meghajtóra, és csatlakoztassa a dedikált portba, majd automatikusan frissítheti a BIOS-t a Q-Flash Plus gomb egyszerű megnyomásával. A QFLED villogni fog, amikor a BIOS illesztési és frissítési tevékenységei elkezdődnek, és abbahagyja a villogást, amikor a fő BIOS frissítése befejeződött.


A Q-Flash Plus használatával kapcsolatban kérjük, látogasson el a GIGABYTE weboldalának "Egyedi funkciók" oldalára.

BIOS beállítás

A BIOS (Basic Input and Output System) a rendszer hardverparamétereit a CMOS-ben rögzíti az alaplapon. Főbb funkciói közé tartozik a Power-On Self-Test (POST) elvégzése a rendszerindítás során, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását.
Ha a tápfeszültség ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges energiát a CMOS számára, hogy a konfigurációs értékeket a CMOS-ben tartsa.
A BIOS Setup programhoz való hozzáféréshez nyomja meg a <Delete> billentyűt a POST során, amikor a tápfeszültség be van kapcsolva.
A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy az @BIOS segédprogramot.

• A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését az operációs rendszerbe való belépés nélkül.
• Az @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

• Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS aktuális verziójának használata során, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS-frissítés a rendszer meghibásodásához vezethet.
• Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszer indításának sikertelenségét eredményezheti. Ha ez előfordul, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd a fejezet "Optimalizált alapértelmezések betöltése" című szakaszában, vagy az akkumulátor/clear CMOS jumper bevezetőjében a "Hardver telepítése" fejezetben.)

Indítási képernyő

A következő indítási logó képernyő jelenik meg a számítógép indításakor.

Két különböző BIOS mód létezik, ahogy az alábbiakban látható, és az <F2> billentyűvel válthat a két mód között. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék a jelenlegi rendszerinformációkat, vagy módosításokat végezzenek az optimális teljesítmény érdekében. Az Easy Mode-ban az egérrel mozoghat a konfigurációs elemek között. Az Advanced Mode részletes BIOS beállításokat kínál. A billentyűzet nyílbillentyűivel mozoghat az elemek között, és az <Enter> billentyűvel elfogadhatja vagy beléphet egy almenübe. Vagy az egérrel kiválaszthatja a kívánt elemet.

• Ha a rendszer nem stabil a szokásos módon, válassza az Optimalizált alapértelmezések betöltése elemet a rendszer alapértelmezett beállításainak visszaállításához.
• A fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.

A főmenü

Advanced Mode funkciógombok
< >< >	A kijelölősáv áthelyezése a beállítási menü kiválasztásához
< >< >	A kijelölősáv áthelyezése egy konfigurációs elem kiválasztásához egy menüben
<Enter>/Dupla kattintás	Parancs végrehajtása vagy belépés egy menübe
<+>/<Page Up>	A numerikus érték növelése vagy módosítások végrehajtása
<->/<Page Down>	A numerikus érték csökkentése vagy módosítások végrehajtása
<F1>	A funkciógombok leírásainak megjelenítése
<F2>	Váltás Easy Mode-ra
<F3>	A jelenlegi BIOS beállítások mentése egy profilba
<F4>	A BIOS beállítások betöltése egy korábban létrehozott profilból
<F5>	Az előző BIOS beállítások visszaállítása az aktuális almenük esetében
<F6>	A Smart Fan 6 képernyő megjelenítése
<F7>	Az optimalizált BIOS alapértelmezett beállításainak betöltése az aktuális almenük esetében
<F8>	A Q-Flash segédprogram elérése
<F10>	Az összes módosítás mentése és a BIOS Setup programból való kilépés
<F11>	Váltás a Favorites almenüre
<F12>	A jelenlegi képernyő rögzítése képként és mentése az USB-meghajtóra
<Insert>	Kedvenc opció hozzáadása vagy eltávolítása
<Ctrl>+<S>	Információk megjelenítése a telepített memóriáról
<Esc>	Főmenü: Kilépés a BIOS Setup programból Almenük: Kilépés az aktuális almenüből

Smart Fan 6

Az <F6> funkciógombbal gyorsan válthat erre a képernyőre. Ez a képernyő lehetővé teszi a ventilátor sebességével kapcsolatos beállítások konfigurálását minden ventilátorcsatlakozóhoz, vagy a rendszer/CPU hőmérsékletének figyelését.

• TUNE ALL
  Lehetővé teszi a jelenlegi beállítások alkalmazását minden ventilátorcsatlakozóra.
• Temperature
  Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
• Fan Speed
  Megjeleníti az aktuális ventilátorsebességeket.
• Flow Rate
  Megjeleníti a vízhűtő rendszer áramlási sebességét. Nyomja meg az <Enter> gombot a Fan Speed (Ventilátorsebesség) beállításon a funkció váltásához.
• Fan Speed Control
  Lehetővé teszi, hogy eldöntse, engedélyezi-e a ventilátorsebesség-szabályozási funkciót, és beállítsa a ventilátor sebességét.

Normal	Lehetővé teszi a ventilátor számára, hogy a hőmérsékletnek megfelelően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszer követelményeinek megfelelően. (Alapértelmezett)
Silent	Lehetővé teszi a ventilátor számára, hogy lassú sebességgel működjön.
Manual	Lehetővé teszi a görbe csomópontjainak húzását a ventilátor sebességének beállításához. Vagy használhatja az EZ Tuning funkciót. A csomópont pozíciójának beállítása után nyomja meg az Apply (Alkalmaz) gombot a görbe meredekségének automatikus kiszámításához.
Full Speed	Lehetővé teszi a ventilátor számára, hogy teljes sebességgel működjön.

• Fan Control Use Temperature Input
  Lehetővé teszi a ventilátorsebesség-szabályozás referencia hőmérsékletének kiválasztását.
• Temperature Interval
  Lehetővé teszi a hőmérséklet-intervallum kiválasztását a ventilátor sebességének változásához.
• FAN Control Mode

Auto	Lehetővé teszi a BIOS számára a telepített ventilátor típusának automatikus észlelését, és beállítja az optimális vezérlési módot. (Alapértelmezett)
Voltage	A feszültségmód egy 3 tűs ventilátorhoz ajánlott.
PWM	A PWM mód egy 4 tűs ventilátorhoz ajánlott.

• FAN Stop
  Engedélyezi vagy letiltja a ventilátor stop funkciót. A hőmérsékleti határt a hőmérsékleti görbe segítségével állíthatja be. A ventilátor leáll, ha a hőmérséklet alacsonyabb, mint a határ. (Alapértelmezett: Letiltva)
• FAN Mode
  Lehetővé teszi a ventilátor üzemmódjának beállítását.

Slope	Lineárisan állítja be a ventilátor sebességét a hőmérséklet alapján. (Alapértelmezett)
Stair	Lépcsőzetesen állítja be a ventilátor sebességét a hőmérséklet alapján.

• FAN Fail Warning
  Lehetővé teszi a rendszer számára, hogy figyelmeztető hangot adjon ki, ha a ventilátor nincs csatlakoztatva vagy meghibásodik. Ellenőrizze a ventilátor állapotát vagy a ventilátor csatlakozását, ha ez előfordul. (Alapértelmezett: Letiltva)
• Save Fan Profile
  Ez a funkció lehetővé teszi a jelenlegi beállítások mentését egy profilba. Mentheti a profilt a BIOS-ban, vagy kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-ben) lehetőséget a profil mentéséhez a tárolóeszközére.
• Load Fan Profile
  Ez a funkció lehetővé teszi egy korábban mentett BIOS profil betöltését anélkül, hogy újra kellene konfigurálnia a BIOS beállításait. Vagy kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-ben) lehetőséget egy profil betöltéséhez a tárolóeszközéről.

Kedvencek

Állítsa be a gyakran használt opciókat kedvenceként, és az <F11> billentyűvel gyorsan válthat arra az oldalra, ahol az összes kedvenc opciója található. Kedvenc opció hozzáadásához vagy eltávolításához lépjen az eredeti oldalára, és nyomja meg az <Insert> gombot az opción. Az opciót egy csillag jelöli, ha "kedvencként" van beállítva.

Tweaker

Hogy a rendszer stabilan működik-e az Ön által beállított túlhajtási/túlfeszültség beállításokkal, az a teljes rendszerkonfigurációjától függ. A túlhajtás/túlfeszültség helytelen végrehajtása a CPU, a lapkakészlet vagy a memória károsodásához vezethet, és csökkentheti ezen alkatrészek hasznos élettartamát. Ez az oldal csak haladó felhasználóknak szól, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő módosítása a rendszer indításának sikertelenségét eredményezheti. Ha ez bekövetkezik, törölje a CMOS értékeket, és állítsa vissza az alaplap alapértelmezett értékeit.)

• CPU Clock Ratio
  Lehetővé teszi a telepített CPU órajelarányának megváltoztatását. A beállítható tartomány a telepített CPU-tól függ.
• Ring Ratio
  Lehetővé teszi a CPU Uncore arány beállítását. A beállítható tartomány a használt CPU-tól függ. (Alapértelmezett: Auto)
• IGP Ratio ^(Note)
  Lehetővé teszi a grafikus arány beállítását. (Alapértelmezett: Auto)
• AVX Disable ^(Note)
  Lehetővé teszi az AVX utasításkészletek letiltását egy AVX-et támogató CPU-n. (Alapértelmezett: Auto)
• AVX512 Disable ^(Note)
  Lehetővé teszi az AVX-512 utasításkészletek letiltását egy AVX-512-t támogató CPU-n. (Alapértelmezett: Auto)
• AVX Offset ^(Note)
  Amikor a processzor AVX munkaterheléseket futtat, a CPU Clock Ratio a kívánt AVX offset értékkel csökken. Ha például az érték 3-ra van állítva, a CPU Clock Ratio 3-mal csökken az AVX utasítások végrehajtásakor. (Alapértelmezett: Auto)
• AVX512 Offset ^(Note)
  Amikor a processzor AVX-512 munkaterheléseket futtat, a CPU Clock Ratio a kívánt AVX512 offset értékkel csökken. Ha például az érték 3-ra van állítva (az értéknek nagyobbnak vagy egyenlőnek kell lennie az AVX Offset értékével), a CPU Clock Ratio 3-mal csökken az AVX-512 utasítások végrehajtásakor. (Alapértelmezett: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Note)
    Megjeleníti az egyes magok legmagasabb frekvenciáját.
  • CPU Over Temperature Protection ^(Note)
    Lehetővé teszi a TJ Max offset érték finomhangolását. (Alapértelmezett: Auto)
  • FCLK Frequency for Early Power On ^(Note)
    Lehetővé teszi az FCLK frekvencia beállítását. Lehetőségek: Normal(800Mhz), 1GHz, 400MHz. (Alapértelmezett: 1GHz)
  • Hyper-Threading Technology
    Lehetővé teszi annak meghatározását, hogy engedélyezze-e a multi-threading technológiát egy ezt a funkciót támogató Intel CPU használatakor. Ez a funkció csak a többprocesszoros módot támogató operációs rendszerekkel működik. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • No. of CPU Cores Enabled
    Lehetővé teszi az engedélyezendő CPU magok számának kiválasztását egy Intel többmagos CPU-ban (a CPU magok száma CPU-nként változhat). Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Note)
    Engedélyezi vagy letiltja az Intel Speed Shift technológiát. Ennek a funkciónak az engedélyezése lehetővé teszi, hogy a processzor gyorsabban növelje az üzemi frekvenciáját, majd javítja a rendszer válaszkészségét. (Alapértelmezett: Engedélyezve)
  • CPU Thermal Monitor ^(Note)
    Engedélyezi vagy letiltja az Intel Thermal Monitor funkciót, egy CPU túlmelegedés elleni védelmi funkciót. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken, ha a CPU túlmelegszik. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Ring to Core offset (Down Bin)
    Lehetővé teszi annak meghatározását, hogy letiltja-e a CPU Ring arány automatikus csökkentési funkcióját. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • CPU EIST Function ^(Note)
    Engedélyezi vagy letiltja a továbbfejlesztett Intel Speed Step Technology (EIST) funkciót. A CPU terhelésétől függően az Intel EIST technológia dinamikusan és hatékonyan csökkentheti a CPU feszültségét és magfrekvenciáját az átlagos energiafogyasztás és hőtermelés csökkentése érdekében. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Race To Halt (RTH)^(Note)/Energy Efficient Turbo^(Note)
    Engedélyezi vagy letiltja a CPU energiatakarékossággal kapcsolatos beállításait. (Alapértelmezett: Auto)
  • Intel(R) Turbo Boost Technology ^(Note)
    Lehetővé teszi annak meghatározását, hogy engedélyezi-e az Intel CPU Turbo Boost technológiáját. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Note)
    Engedélyezi vagy letiltja az Intel Turbo Boost Max Technology 3.0-t. Az Intel Turbo Boost Max Technology 3.0 lehetővé teszi, hogy a rendszer azonosítsa a processzor legjobb teljesítményű magját, és lehetővé teszi a legkritikusabb munkaterhelések manuális irányítását rá. Akár az egyes magok frekvenciáját is beállíthatja külön-külön a teljesítmény optimalizálása érdekében. (Alapértelmezett: Engedélyezve)
  • CPU Flex Ratio Override
    Engedélyezi vagy letiltja a CPU Flex Ratio-t. A maximális CPU órajel arány a CPU Flex Ratio Settings értékén alapul, ha a CPU Clock Ratio (CPU órajelarány) Auto (Automatikus) értékre van állítva. (Alapértelmezett: Letiltva)
  • CPU Flex Ratio Settings
    Lehetővé teszi a CPU Flex Ratio beállítását. A beállítható tartomány CPU-nként változhat.
  • Frequency Clipping TVB ^(Note)
    Lehetővé teszi a Thermal Velocity Boost által kezdeményezett automatikus CPU frekvencia csökkentés engedélyezését vagy letiltását. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Voltage reduction initiated TVB ^(Note)
    Lehetővé teszi a Thermal Velocity Boost által kezdeményezett automatikus CPU feszültség csökkentés engedélyezését vagy letiltását. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Lehetővé teszi az aktív magok CPU Turbo arányának beállítását. Az Auto (Automatikus) a CPU Turbo arányait a CPU specifikációinak megfelelően állítja be. Ez az elem csak akkor konfigurálható, ha az Active Turbo Ratios (Aktív Turbo arányok) Manual (Kézi) értékre van állítva. (Alapértelmezett: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Engedélyezi vagy letiltja az Intel CPU Enhanced Halt (C1E) funkciót, egy CPU energiatakarékossági funkciót a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. Ez az elem csak akkor konfigurálható, ha a C-States (C-állapotok) engedélyezve van. (Alapértelmezett: Auto)
  • C3 State Support ^(Note)
    Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C3 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C3 állapot egy továbbfejlesztett energiatakarékossági állapot, mint a C1. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. Ez az elem csak akkor konfigurálható, ha a C-States (C-állapotok) engedélyezve van. (Alapértelmezett: Auto)
  • C6/C7 State Support
    Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C6/C7 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C6/C7 állapot egy továbbfejlesztett energiatakarékossági állapot, mint a C3. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. Ez az elem csak akkor konfigurálható, ha a C-States Control (C-állapotok vezérlése) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Auto)
  • C8 State Support ^(Note)
    Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C8 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C8 állapot egy továbbfejlesztett energiatakarékossági állapot, mint a C6/C7. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. Ez az elem csak akkor konfigurálható, ha a C-States Control (C-állapotok vezérlése) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Auto)
  • C10 State Support ^(Note)
    Lehetővé teszi annak meghatározását, hogy a CPU beléphet-e C10 módba a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C10 állapot egy továbbfejlesztett energiatakarékossági állapot, mint a C8. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. Ez az elem csak akkor konfigurálható, ha a C-States Control (C-állapotok vezérlése) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Auto)
  • Package C State Limit ^(Note)
    Lehetővé teszi a processzor C-állapot korlátjának meghatározását. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. Ez az elem csak akkor konfigurálható, ha a C-States Control (C-állapotok vezérlése) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Auto)
  • CPU Power Performance ^(Note)
    Lehetővé teszi annak meghatározását, hogy növelje-e a CPU teljesítményét. (Alapértelmezett: Auto)
• Turbo Power Limits
  Lehetővé teszi a CPU Turbo mód teljesítménykorlátjának beállítását. Ha a CPU energiafogyasztása meghaladja a megadott teljesítménykorlátot, a CPU automatikusan csökkenti a mag frekvenciáját az energia csökkentése érdekében. Az Auto (Automatikus) a teljesítménykorlátot a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Lehetővé teszi a CPU/platform/memória Turbo mód teljesítménykorlátjának és annak beállítását, hogy mennyi ideig tart a működés a megadott teljesítménykorláton. Az Auto (Automatikus) a teljesítménykorlátot a CPU specifikációinak megfelelően állítja be. Ez az elem csak akkor konfigurálható, ha a Turbo Power Limits (Turbo teljesítménykorlátok) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Auto)
  • Core Current Limit (Amps)
    Lehetővé teszi a CPU Turbo mód áramkorlátjának beállítását. Ha a CPU árama meghaladja a megadott áramkorlátot, a CPU automatikusan csökkenti a mag frekvenciáját az áram csökkentése érdekében. Az Auto (Automatikus) a teljesítménykorlátot a CPU specifikációinak megfelelően állítja be. Ez az elem csak akkor konfigurálható, ha a Turbo Power Limits (Turbo teljesítménykorlátok) Enabled (Engedélyezve) értékre van állítva. (Alapértelmezett: Auto)
• Turbo Per Core Limit Control^{(Note 1)}
  Lehetővé teszi az egyes CPU magok korlátainak külön-külön történő vezérlését. (Alapértelmezett: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Note 2)}
    Lehetővé teszi a BIOS számára, hogy olvassa az XMP memóriamodul(ok)on lévő SPD adatokat a memória teljesítményének növelése érdekében, ha engedélyezve van.

Disabled	Letiltja ezt a funkciót. (Alapértelmezett)
Profile1	A Profil 1 beállításait használja.
Profile2(Note 2)	A Profil 2 beállításait használja.

• System Memory Multiplier
  Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto (Automatikus) a memória szorzóját a memória SPD adatai szerint állítja be. (Alapértelmezett: Auto)
• Memory Ref Clock
  Lehetővé teszi a memória referencia órajelének manuális beállítását. (Alapértelmezett: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
  Az Enabled (Engedélyezve) lehetővé teszi a Qclk páratlan frekvencián történő futtatását. (Alapértelmezett: Auto)
• Gear Mode ^{(Note 2)}
  Lehetővé teszi a maximális OC frekvencia potenciáljának javítását. (Alapértelmezett: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Különböző szinteket biztosít a memória automatikus hangolásához. (Alapértelmezett: Auto)
  • Channel Interleaving
    Engedélyezi vagy letiltja a memória csatorna összefonódását. Az Enabled (Engedélyezve) lehetővé teszi a rendszer számára, hogy egyszerre érje el a memória különböző csatornáit a memória teljesítményének és stabilitásának növelése érdekében. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Rank Interleaving
    Engedélyezi vagy letiltja a memória rangsor összefonódását. Az Enabled (Engedélyezve) lehetővé teszi a rendszer számára, hogy egyszerre érje el a memória különböző rangsorait a memória teljesítményének és stabilitásának növelése érdekében. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
  • Memory Boot Mode
    Memória érzékelési és betanítási módszereket biztosít.

Auto	Lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
Normal	A BIOS automatikusan elvégzi a memória betanítását. Kérjük, vegye figyelembe, hogy ha a rendszer instabillá vagy indíthatatlanná válik, próbálja meg törölni a CMOS értékeket, és állítsa vissza az alaplapot alapértelmezett értékekre. (A CMOS értékek törlésének módjáról lásd az "Hardver telepítése" fejezetben az akkumulátor/CMOS jumper törlésének bemutatását.)
Enable Fast Boot	Kihagyja a memória érzékelését és betanítását bizonyos konkrét kritériumok alapján a gyorsabb memória indítás érdekében.
Disable Fast Boot	Érzékeli és betanítja a memóriát minden egyes indításkor.

• Realtime Memory Timing
  Lehetővé teszi a memória időzítésének finomhangolását a BIOS szakasz után. (Alapértelmezett: Auto)
• Memory Enhancement Settings
  Számos memória teljesítményjavító beállítást biztosít: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density és DDR-4500+. (Alapértelmezett: Auto)
• Memory Channel Detection Message
  Lehetővé teszi annak meghatározását, hogy megjelenjen-e egy figyelmeztető üzenet, ha a memória nincs telepítve az optimális memória csatornába. (Alapértelmezett: Engedélyezve)

• SPD Info
  Megjeleníti a telepített memóriával kapcsolatos információkat.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Ezek a szakaszok memória időzítési beállításokat biztosítanak. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosításokat hajtott végre a memória időzítésén. Ha ez bekövetkezik, állítsa vissza az alaplapot alapértelmezett értékekre az optimalizált alapértelmezések betöltésével vagy a CMOS értékek törlésével.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Ezek az elemek lehetővé teszik a CPU Vcore és a memória feszültségének beállítását.
• Advanced Voltage Settings
  Ez az almenü lehetővé teszi a Load-Line Calibration szint, a túlfeszültség elleni védelem szintjének és a túláram elleni védelem szintjének konfigurálását.

(Note 1) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel CPU-k egyedi funkcióival kapcsolatos további információkért látogasson el az Intel webhelyére.
(Note 2) Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memóriamodult telepít, amely támogatja ezt a funkciót.

Beállítások

• Platform teljesítmény
  • Platform Power Management
    Engedélyezi vagy letiltja az Active State Power Management (ASPM) funkciót. (Alapértelmezett: Disabled (Letiltva))
  • PEG ASPM
    Lehetővé teszi az ASPM mód konfigurálását a CPU PEG buszhoz csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management beállítása Enabled (Engedélyezve). (Alapértelmezett: Disabled (Letiltva))
  • PCH ASPM
    Lehetővé teszi az ASPM mód konfigurálását a lapkakészlet PCI Express buszához csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management beállítása Enabled (Engedélyezve). (Alapértelmezett: Disabled (Letiltva))
  • DMI ASPM
    Lehetővé teszi az ASPM mód konfigurálását a DMI link CPU oldali és lapkakészlet oldali részéhez is. Ez az elem csak akkor konfigurálható, ha a Platform Power Management beállítása Enabled (Engedélyezve). (Alapértelmezett: Disabled (Letiltva))
  • Power On By Keyboard
    Lehetővé teszi a rendszer bekapcsolását egy PS/2 billentyűzet ébresztési eseményével.
    Megjegyzés: A funkció használatához legalább 1A-t biztosító +5VSB kivezetéssel rendelkező ATX tápegységre van szükség.

Disabled (Letiltva)	Letiltja ezt a funkciót. (Alapértelmezett)
Password (Jelszó)	Állítson be egy 1–5 karakterből álló jelszót a rendszer bekapcsolásához.
Keyboard 98 (98-as billentyűzet)	Nyomja meg a POWER gombot a Windows 98 billentyűzeten a rendszer bekapcsolásához.
Any Key (Bármely gomb)	Nyomjon meg bármelyik gombot a rendszer bekapcsolásához.

• Power On Password
  Állítsa be a jelszót, ha a Power On By Keyboard beállítása Password (Jelszó).
  Nyomja meg az <Enter> billentyűt ezen az elemen, és állítson be egy legfeljebb 5 karakterből álló jelszót, majd nyomja meg az <Enter> billentyűt az elfogadáshoz. A rendszer bekapcsolásához írja be a jelszót, és nyomja meg az <Enter> billentyűt.
  Megjegyzés: A jelszó törléséhez nyomja meg az <Enter> billentyűt ezen az elemen. Amikor a rendszer kéri a jelszót, nyomja meg ismét az <Enter> billentyűt anélkül, hogy beírná a jelszót a jelszóbeállítások törléséhez.
• Power On By Mouse
  Lehetővé teszi a rendszer bekapcsolását egy PS/2 egér ébresztési eseményével.
  Megjegyzés: A funkció használatához legalább 1A-t biztosító +5VSB kivezetéssel rendelkező ATX tápegységre van szükség.

Disabled (Letiltva)	Letiltja ezt a funkciót. (Alapértelmezett)
Move (Mozgatás)	Mozgassa az egeret a rendszer bekapcsolásához.
Double Click (Dupla kattintás)	Kattintson duplán az egér bal gombjával a rendszer bekapcsolásához.

• ErP
  Meghatározza, hogy a rendszer a lehető legkevesebb energiát fogyassza-e S5 (leállítási) állapotban. (Alapértelmezett: Disabled (Letiltva))
  Megjegyzés: Ha ez az elem Enabled (Engedélyezve) értékre van állítva, a következő funkciók nem lesznek elérhetők: Resume by Alarm (Ébresztés riasztással), power on by mouse (bekapcsolás egérrel) és power on by keyboard (bekapcsolás billentyűzettel).
• Soft-Off by PWR-BTTN
  Beállítja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológomb használatával.

Instant-Off (Azonnali kikapcsolás)	Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Delay 4 Sec. (Késleltetés 4 mp)	Nyomja meg és tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot kevesebb mint 4 másodpercig nyomják meg, a rendszer készenléti üzemmódba lép.

• Resume by Alarm
  Meghatározza, hogy a rendszer bekapcsoljon-e egy kívánt időpontban. (Alapértelmezett: Disabled (Letiltva))
  Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
  • Wake up day (Ébresztés napja): Kapcsolja be a rendszert egy adott időpontban minden nap vagy a hónap egy adott napján.
  • Wake up hour/minute/second (Ébresztési óra/perc/másodperc): Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.

Megjegyzés: A funkció használatakor kerülje el az operációs rendszer nem megfelelő leállítását vagy a váltóáram eltávolítását, különben a beállítások nem biztos, hogy hatékonyak lesznek.

• Power Loading
  Engedélyezi vagy letiltja az álcaterhelést. Ha a tápegység alacsony terhelésen van, egy önvédelmi funkció aktiválódik, ami leállást vagy meghibásodást okoz. Ha ez megtörténik, állítsa az értéket Enabled (Engedélyezve) értékre. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
• RC6(Render Standby)
  Lehetővé teszi annak meghatározását, hogy a beépített grafika készenléti üzemmódba lépjen-e az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Enabled (Engedélyezve))
• AC BACK
  Meghatározza a rendszer állapotát az AC áramkimaradás utáni visszatéréskor.

Memory (Memória)	A rendszer az AC áramellátás visszatérésekor visszatér az utolsó ismert ébrenléti állapotába.
Always On (Mindig bekapcsolva)	A rendszer bekapcsol az AC áramellátás visszatérésekor.
Always Off (Mindig kikapcsolva)	A rendszer kikapcsolva marad az AC áramellátás visszatérésekor. (Alapértelmezett)

• IO Ports
  • Initial Display Output
    Megadja a monitor kijelzőjének első indítását a telepített PCI Express grafikus kártyáról vagy a beépített grafikáról.

IGFX(Megjegyzés)	A beépített grafikát állítja be elsődleges kijelzőként.
PCIe 1 Slot	A PCIEX16 foglalaton lévő grafikus kártyát állítja be elsődleges kijelzőként. (Alapértelmezett)
PCIe 2 Slot	A PCIEX4 foglalaton lévő grafikus kártyát állítja be elsődleges kijelzőként.

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (Engedélyezve).

• Internal Graphics
  Engedélyezi vagy letiltja a beépített grafikus funkciót. (Alapértelmezett: Auto)
• DVMT Pre-Allocated
  Lehetővé teszi a beépített grafikus memória méretének beállítását. (Alapértelmezett: 64M)
• DVMT Total Gfx Mem
  Lehetővé teszi a beépített grafika DVMT memória méretének kiosztását. Lehetőségek: 128M, 256M, MAX. (Alapértelmezett: 256M)
• Aperture Size
  Lehetővé teszi a grafikus kártyához hozzárendelhető maximális rendszermemória méretének beállítását.
  Lehetőségek: 128MB, 256MB, 512MB, 1024MB és 2048MB. (Alapértelmezett: 256MB)
• OnBoard LAN Controller
  Engedélyezi vagy letiltja a beépített LAN funkciót. (Alapértelmezett: Enabled (Engedélyezve))
  Ha a beépített LAN helyett egy harmadik féltől származó hálózati kártyát szeretne telepíteni, állítsa ezt az elemet Disabled (Letiltva) értékre.
• Audio Controller
  Engedélyezi vagy letiltja a beépített audio funkciót. (Alapértelmezett: Enabled (Engedélyezve))
  Ha a beépített audio helyett egy harmadik féltől származó hangkártyát szeretne telepíteni, állítsa ezt az elemet Disabled (Letiltva) értékre.
• Above 4G Decoding
  Engedélyezi vagy letiltja a 64 bites képességű eszközök dekódolását a 4 GB feletti címtartományban (csak akkor, ha a rendszer támogatja a 64 bites PCI dekódolást). Állítsa Enabled (Engedélyezve) értékre, ha egynél több fejlett grafikus kártya van telepítve, és az illesztőprogramjaik nem indíthatók el az operációs rendszerbe való belépéskor (a korlátozott 4 GB-os memóriacímtartomány miatt). (Alapértelmezett: Disabled (Letiltva))
• IOAPIC 24-119 Entries
  Engedélyezi vagy letiltja ezt a funkciót. (Alapértelmezett: Enabled (Engedélyezve))

• Super IO Configuration
  • Serial Port
    Engedélyezi vagy letiltja a beépített soros portot. (Alapértelmezett: Enabled (Engedélyezve))
• USB Configuration
  • Legacy USB Support
    Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS-ban. (Alapértelmezett: Enabled (Engedélyezve))
  • XHCI Hand-off
    Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy XHCI Hand-off támogatás nélküli operációs rendszerhez. (Alapértelmezett: Enabled (Engedélyezve))
  • USB Mass Storage Driver Support
    Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Enabled (Engedélyezve))
  • Mass Storage Devices
    Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha egy USB tárolóeszköz van telepítve.
• Network Stack Configuration
  • Network Stack
    Letiltja vagy engedélyezi a hálózatról történő indítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítését a Windows Deployment Services szerverről. (Alapértelmezett: Disabled (Letiltva))
  • IPv4 PXE Support
    Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
  • IPv4 HTTP Support
    Engedélyezi vagy letiltja az HTTP boot támogatást IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
  • IPv6 PXE Support
    Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
  • IPv6 HTTP Support
    Engedélyezi vagy letiltja az HTTP boot támogatást IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
  • PXE boot wait time
    Lehetővé teszi annak konfigurálását, hogy mennyi ideig kell várni, mielőtt megnyomhatja az <Esc> billentyűt a PXE boot megszakításához.
  • Media detect count
    Lehetővé teszi a média jelenlétének ellenőrzésének számának beállítását.
• NVMe Configuration
  Megjeleníti az M.2 NVME PCIe SSD-re vonatkozó információkat, ha telepítve van.
• SATA And RST Configuration
  • SATA Controller(s)
    Engedélyezi vagy letiltja az integrált SATA vezérlőket. (Alapértelmezett: Enabled (Engedélyezve))
  • SATA Mode Selection
    Engedélyezi vagy letiltja az Optane-t a lapkakészletbe integrált SATA vezérlőkhöz, vagy AHCI módba konfigurálja a SATA vezérlőket.

Intel RST Premium With Intel Optane System Acceleration	Engedélyezi az Optane-t a SATA vezérlőhöz.
AHCI	AHCI módba konfigurálja a SATA vezérlőket. Az Advanced Host Controller Interface (AHCI) egy interfész specifikáció, amely lehetővé teszi a tárolóillesztő számára olyan fejlett Serial ATA funkciók engedélyezését, mint a Native Command Queuing és a hot plug. (Alapértelmezett)

• Aggressive LPM Support
  Engedélyezi vagy letiltja a lapkakészlet SATA vezérlőinek energiatakarékossági funkcióját, az ALPM-et (Aggressive Link Power Management). (Alapértelmezett: Disabled (Letiltva))
• Port 0/1/2/3/4/5
  Engedélyezi vagy letiltja az egyes SATA portokat. (Alapértelmezett: Enabled (Engedélyezve))
• SATA Port 0/1/2/3/4/5 DevSlp
  Lehetővé teszi annak meghatározását, hogy a csatlakoztatott SATA eszköz alvó üzemmódba lépjen-e. (Alapértelmezett: Disabled (Letiltva))
• Hot plug
  Engedélyezi vagy letiltja a hot plug képességet az egyes SATA portokhoz. (Alapértelmezett: Disabled (Letiltva))
• Configured as eSATA
  Engedélyezi vagy letiltja a külső SATA eszközök támogatását.

• Realtek PCIe 2.5GBE Family Controller
  Ez az almenü információkat nyújt a LAN konfigurációról és a kapcsolódó konfigurációs lehetőségekről.
• Miscellaneous
  • LEDs in System Power On State
    Lehetővé teszi az alaplap LED világításának engedélyezését vagy letiltását, amikor a rendszer be van kapcsolva.

Off (Ki)	Letiltja a kiválasztott világítási módot, amikor a rendszer be van kapcsolva.
On (Be)	Engedélyezi a kiválasztott világítási módot, amikor a rendszer be van kapcsolva. (Alapértelmezett)

• LEDs in Sleep, Hibernation, and Soft Off States
  Lehetővé teszi az alaplap LED-jeinek világítási módjának beállítását a rendszer S3/S4/S5 állapotában. Ez az elem akkor konfigurálható, ha a LEDs in System Power On State beállítása On (Be).

Off (Ki)	Letiltja a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép. (Alapértelmezett)
On (Be)	Engedélyezi a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép.

• Intel Platform Trust Technology (PTT)
  Engedélyezi vagy letiltja az Intel PTT Technology-t. (Alapértelmezett: Disabled (Letiltva))
• 3DMark01 Enhancement
  Lehetővé teszi annak meghatározását, hogy javítsa-e néhány régi benchmark teljesítményét. (Alapértelmezett: Disabled (Letiltva))
• CPU PCIe Link Speed
  Lehetővé teszi a CPU által vezérelt PCI Express bővítőhelyek működési módjának beállítását Gen 1, Gen 2, Gen 3 vagy Gen 4 ^{(Megjegyzés)} értékre. A tényleges működési mód az egyes bővítőhelyek hardveres specifikációjától függ. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
• PCH PCIe Link Speed
  Lehetővé teszi a lapkakészlet által vezérelt PCI Express bővítőhelyek működési módjának beállítását Gen 1, Gen 2 vagy Gen 3 értékre. A tényleges működési mód az egyes bővítőhelyek hardveres specifikációjától függ. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
• VT-d
  Engedélyezi vagy letiltja az Intel Virtualization Technology for Directed I/O funkciót. (Alapértelmezett: Enabled (Engedélyezve))

• Trusted Computing
  Engedélyezi vagy letiltja a Trusted Platform Module (TPM) funkciót.
• PC Health Status
  • Reset Case Open Status

Disabled (Letiltva)	Megőrzi vagy törli a korábbi házbetörési állapot rekordját. (Alapértelmezett)
Enabled (Engedélyezve)	Törli a korábbi házbetörési állapot rekordját, és a Case Open mező a következő indításkor "No" (Nem) értéket mutatja.

• Case Open
  Megjeleníti az alaplap CI fejlécéhez csatlakoztatott házbetörés-érzékelő eszköz érzékelési állapotát. Ha a rendszerház fedele el van távolítva, ez a mező "Yes" (Igen) értéket mutat, ellenkező esetben "No" (Nem) értéket mutat. A házbetörési állapot rekordjának törléséhez állítsa a Reset Case Open Status beállítást Enabled (Engedélyezve) értékre, mentse a beállításokat a CMOS-ba, majd indítsa újra a rendszert.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Megjeleníti az aktuális rendszerfeszültségeket.

(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.

Rendszerinformációk

Ez a szakasz információkat nyújt az alaplap modelljéről és a BIOS verziójáról. Kiválaszthatja a BIOS által használt alapértelmezett nyelvet is, és manuálisan beállíthatja a rendszeridőt.

• Access Level
  Megjeleníti az aktuális hozzáférési szintet a használt jelszavas védelem típusától függően. (Ha nincs beállítva jelszó, az alapértelmezettként Administrator jelenik meg.) Az Administrator szint lehetővé teszi az összes BIOS beállítás módosítását; a User szint csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem mindegyiket.
• System Language
  Kiválasztja a BIOS által használt alapértelmezett nyelvet.
• System Date
  Beállítja a rendszer dátumát. A dátumformátum: hét (csak olvasható), hónap, nap és év. Használja az <Enter> billentyűt a hónap, a nap és az év mezők közötti váltáshoz, és használja a <Page Up> vagy a <Page Down> billentyűt a kívánt érték beállításához.
• System Time
  Beállítja a rendszeridőt. Az időformátum: óra, perc és másodperc. Például 13 óra 13:00:00. Használja az <Enter> billentyűt az óra, a perc és a másodperc mezők közötti váltáshoz, és használja a <Page Up> vagy a <Page Down> billentyűt a kívánt érték beállításához.

• Plug in Devices Info
  Megjeleníti a PCI Express és M.2 eszközök adatait, ha telepítve vannak.
• Q-Flash
  Lehetővé teszi a Q-Flash segédprogram elérését a BIOS frissítéséhez vagy az aktuális BIOS konfiguráció biztonsági mentéséhez.

Boot

• Bootup NumLock State
  Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)
• CFG Lock
  Engedélyezi vagy letiltja az MSR 0xE2 funkciót. (Alapértelmezett: Ki)
• Security Option
  Megadja, hogy jelszóra van-e szükség minden alkalommal, amikor a rendszer elindul, vagy csak akkor, amikor belép a BIOS beállításba. Az elem konfigurálása után állítsa be a jelszavakat a Administrator Password/User Password (Adminisztrátori jelszó/Felhasználói jelszó) elem alatt.

Setup	Jelszó csak a BIOS beállítási programba való belépéshez szükséges.
System	Jelszó szükséges a rendszer indításához és a BIOS beállítási programba való belépéshez. (Alapértelmezett)

• Full Screen LOGO Show
  Lehetővé teszi, hogy meghatározza, hogy a rendszerindításkor megjelenjen-e a GIGABYTE logó. A Disabled (Kikapcsolva) kihagyja a GIGABYTE logót, amikor a rendszer elindul. (Alapértelmezett: Engedélyezve)
• Boot Option Priorities
  Megadja az általános rendszerindítási sorrendet az elérhető eszközökről. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján "UEFI:" előtaggal szerepelnek. A GPT particionálást támogató operációs rendszerről való indításhoz válassza ki az "UEFI:" előtaggal ellátott eszközt.
  Vagy ha olyan operációs rendszert szeretne telepíteni, amely támogatja a GPT particionálást, mint például a Windows 10 64 bites verziója, válassza ki a Windows 10 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely "UEFI:" előtaggal van ellátva.
• Fast Boot
  Engedélyezi vagy letiltja a Gyorsindítást az operációs rendszer indítási folyamatának lerövidítése érdekében. Az Ultra Fast (Ultra gyors) biztosítja a leggyorsabb indítási sebességet. (Alapértelmezett: Disable Link)
• SATA Support

Last Boot SATA Devices Only	Az előző indító meghajtó kivételével az összes SATA eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt. (Alapértelmezett)
All SATA Devices	Az összes SATA eszköz működőképes az operációs rendszerben és a POST során.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyorsindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).

• VGA Support
  Lehetővé teszi, hogy kiválassza, melyik típusú operációs rendszert indítsa el.

Auto	Csak a régi opciós ROM-ot engedélyezi.
EFI Driver	Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyorsindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).

• USB Support

Disable Link	Az összes USB eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
Full Initial	Az összes USB eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Partial Initial	Az USB eszközök egy része le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyorsindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors). Ez a funkció le van tiltva, ha a Fast Boot (Gyorsindítás) beállítása Ultra Fast (Ultra gyors).

• NetWork Stack Driver Support

Disable Link	Letiltja a hálózatról való indítást. (Alapértelmezett)
Enabled	Engedélyezi a hálózatról való indítást.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyorsindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).

• Next Boot After AC Power Loss

Normal Boot	Engedélyezi a normál rendszerindítást a váltóáram visszatérésekor. (Alapértelmezett)
Fast Boot	Megőrzi a Gyorsindítás beállításait a váltóáram visszatérésekor.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyorsindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).

• Mouse Speed
  Lehetővé teszi az egérmutató mozgási sebességének beállítását. (Alapértelmezett: 1 X)
• Windows 10 Features
  Lehetővé teszi a telepítendő operációs rendszer kiválasztását. (Alapértelmezett: Windows 10)
• CSM Support
  Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module) a régi PC indítási folyamatának támogatásához.

Enabled	Engedélyezi az UEFI CSM-et.
Disabled	Letiltja az UEFI CSM-et, és csak az UEFI BIOS indítási folyamatát támogatja. (Alapértelmezett)

• LAN PXE Boot Option ROM
  Lehetővé teszi, hogy kiválassza, engedélyezi-e a régi opciós ROM-ot a LAN vezérlőhöz. (Alapértelmezett: Letiltva) Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) beállítása Enabled (Engedélyezve).
• Storage Boot Option Control
  Lehetővé teszi, hogy kiválassza, engedélyezi-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz-vezérlőhöz.

Do not launch	Letiltja az opciós ROM-ot.
UEFI	Csak az UEFI opciós ROM-ot engedélyezi.
Legacy	Csak a régi opciós ROM-ot engedélyezi. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) beállítása Enabled (Engedélyezve).

• Other PCI devices
  Lehetővé teszi, hogy kiválassza, engedélyezi-e az UEFI vagy a régi opciós ROM-ot a LAN, tárolóeszköz és grafikus vezérlőkön kívüli PCI eszközvezérlőhöz.

Do not launch	Letiltja az opciós ROM-ot.
UEFI	Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy	Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) beállítása Enabled (Engedélyezve).

• Administrator Password
  Lehetővé teszi egy rendszergazdai jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszergazdai jelszót (vagy a felhasználói jelszót) a rendszer indításakor és a BIOS beállításba való belépéskor kell megadnia. A felhasználói jelszótól eltérően a rendszergazdai jelszó lehetővé teszi az összes BIOS beállítás módosítását.
• User Password
  Lehetővé teszi egy felhasználói jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszergazdai jelszót (vagy a felhasználói jelszót) a rendszer indításakor és a BIOS beállításba való belépéskor kell megadnia. A felhasználói jelszó azonban csak bizonyos BIOS beállítások módosítását teszi lehetővé, nem mindegyikét.
  A jelszó törléséhez nyomja meg az <Enter> gombot a jelszó elemnél, és amikor a rendszer kéri a jelszót, először adja meg a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> gombot anélkül, hogy bármilyen jelszót beírna. Nyomja meg újra az <Enter> gombot, amikor a rendszer a megerősítést kéri.
  MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.

• Secure Boot
  Lehetővé teszi a Biztonságos indítás engedélyezését vagy letiltását és a kapcsolódó beállítások konfigurálását. Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) beállítása Disabled (Letiltva).
  • Preferred Operating Mode
    Lehetővé teszi, hogy kiválassza, hogy a BIOS beállításba való belépés után Egyszerű módba vagy Haladó módba lépjen. Az Auto (Automatikus) abba a BIOS módba lép, ahol legutóbb volt. (Alapértelmezett: Auto)

Mentés és kilépés

• Save & Exit Setup
  Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel menti a változtatásokat a CMOS-ba, és kilép a BIOS beállítási programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> gombot a BIOS beállítási főmenübe való visszatéréshez.
• Exit Without Saving
  Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS beállításból anélkül, hogy a BIOS beállításban végrehajtott módosításokat mentené a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> gombot a BIOS beállítási főmenübe való visszatéréshez.
• Load Optimized Defaults
  Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget az optimális BIOS alapértelmezett beállítások betöltéséhez. A BIOS alapértelmezett beállításai segítenek a rendszer optimális állapotban történő működésében. A BIOS frissítése vagy a CMOS értékek törlése után mindig töltse be az optimalizált alapértelmezett beállításokat.
• Boot Override
  Lehetővé teszi, hogy kiválasszon egy eszközt, amelyről azonnal elinduljon a rendszer. Nyomja meg az <Enter> gombot a kiválasztott eszközön, és a megerősítéshez válassza a Yes (Igen) lehetőséget. A rendszer automatikusan újraindul, és arról az eszközről indul el.
• Save Profiles
  Ez a funkció lehetővé teszi a jelenlegi BIOS beállítások profilba mentését. Legfeljebb 8 profilt hozhat létre, és mentheti Setup Profile 1~ Setup Profile 8 néven. A befejezéshez nyomja meg az <Enter> gombot. Vagy választhatja a Select File in HDD/FDD/USB (Fájl kiválasztása a HDD/FDD/USB-n) lehetőséget a profil tárolóeszközre mentéséhez.
• Load Profiles
  Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS beállításait egy korábban létrehozott profilból, anélkül, hogy újra kellene konfigurálnia a BIOS beállításait. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> gombot. Kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása a HDD/FDD/USB-n) lehetőséget a tárolóeszközről korábban létrehozott profil beviteléhez, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS beállításainak visszaállítását az utolsó megfelelően működő beállításokra (utolsó ismert jó rekord).

Az Intel Optane memória és a tárolókezelés telepítése

Lépések:

1. A rendszer betöltése után helyezze be az alaplap illesztőprogram-lemezét az optikai meghajtóba. Az Xpress Install képernyőn válassza az Intel Rapid Storage Technology lehetőséget a telepítéshez, és kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséhez. Amikor elkészült, indítsa újra a rendszert.
2. Az alaplap mellékelt illesztőprogramjainak telepítése után ellenőrizze, hogy az internetkapcsolat megfelelően működik-e. A rendszer automatikusan telepíti a szoftvert az Intel-től. Az illesztőprogram telepítése után indítsa újra a rendszert.

Az Intel Optane memória engedélyezése

1. Rendszerkövetelmények
   1. Intel Optane memória.
   2. Az Optane memóriának legalább 16 GB kapacitással kell rendelkeznie, és egyenlő vagy kisebb kapacitással kell rendelkeznie, mint a gyorsítandó merevlemez/SSD.
   3. Az Optane memória nem használható egy meglévő RAID tömb felgyorsítására; a felgyorsított merevlemez/SSD nem szerepelhet RAID tömbben.
   4. A felgyorsítandó merevlemez/SSD SATA merevlemez vagy M.2 SATA SSD kell, hogy legyen.
   5. A felgyorsítandó merevlemez/SSD lehet rendszer meghajtó vagy adatmeghajtó. A rendszer meghajtót GPT formázottnak kell lennie, és a Windows 10 64-bites (vagy újabb verzió) operációs rendszert kell telepíteni rá. Az adatmeghajtónak is GPT formázottnak kell lennie.
   6. Az alaplap illesztőprogram-lemeze.
   7. A SATA vezérlőt Intel RST Premium With Intel Optane System Acceleration módba kell állítani.
2. Telepítési irányelvek
   1. Lépjen a Settings\IO Ports\SATA And RST Configuration menüpontra, és győződjön meg arról, hogy az RST Control PCIe Storage Devices beállítás Manual (manuális) értékre van állítva. Ezután attól függően, hogy melyik M.2 csatlakozóba telepíti az Optane memóriát, állítsa a megfelelő PCIe Storage Dev on Port XX elemet RST Controlled értékre.
   2. A rendszerbe való újbóli belépés után indítsa el az Intel Optane Memory and Storage Management alkalmazást a Start menüből. Ha egynél több Optane memóriát telepít, válassza ki, melyiket fogja használni. Ezután válassza ki, melyik meghajtót szeretné felgyorsítani. Kattintson az Enable Intel Optane Memory (Intel Optane memória engedélyezése) gombra. Az Optane memórián lévő összes adat törlődik. Győződjön meg arról, hogy biztonsági másolatot készített az adatokról a folytatás előtt. A folytatáshoz kövesse a képernyőn megjelenő utasításokat. Amikor elkészült, indítsa újra a rendszert.
   3. Indítsa el az Intel Optane Memory and Storage Management alkalmazást a Start menüből, és győződjön meg arról, hogy az Intel Optane memória engedélyezve van.
   4. Ha a rendszer meghajtót szeretné felgyorsítani, kiválaszthat bizonyos mappákat, fájlokat vagy alkalmazásokat a Intel Optane Memory Pinning funkcióval való felgyorsításhoz. (A használt Optane memóriának legalább 32 GB kapacitással kell rendelkeznie.)

• Az Optane memória nem használható M.2 PCIe SSD felgyorsítására.
• Ha egynél több Optane memória van telepítve, csak az egyiket választhatja ki a SATA-alapú rendszerindító meghajtó felgyorsításához. A többi csak adatmeghajtóként használható.
• Ne távolítsa el hirtelen az Optane memóriát. Ez a művelet a rendszer nem megfelelő működését okozhatja.
• Ha módosítani/eltávolítani szeretné az Optane memóriát, először le kell tiltania az Intel Optane Memory and Storage Management alkalmazás segítségével.
• Az Optane memória engedélyezése után a kapcsolódó BIOS-beállítások egy BIOS-frissítés után is megmaradnak.

Kérjük, látogasson el a GIGABYTE weboldalára az Intel Optane memória engedélyezésével kapcsolatos részletekért.

Illesztőprogramok telepítése

• Az illesztőprogramok telepítése előtt először telepítse az operációs rendszert.
• Az operációs rendszer telepítése után helyezze be az alaplap illesztőprogram-lemezét az optikai meghajtóba. Kattintson a "Tap to choose what happens with this disc" (Koppintson ide a lemezhez tartozó műveletek kiválasztásához) üzenetre a képernyő jobb felső sarkában, és válassza a "Run Run.exe." (Futtatás Run.exe) lehetőséget. (Vagy lépjen a Sajátgép mappába, kattintson duplán az optikai meghajtóra, és futtassa a Run.exe programot.)

Az "Xpress Install" automatikusan átvizsgálja a rendszert, majd felsorolja az összes telepítésre javasolt illesztőprogramot. Kattintson az Xpress Install gombra, és az "Xpress Install" telepíti az összes kiválasztott illesztőprogramot. Vagy kattintson a nyílra ikonra az egyes szükséges illesztőprogramok külön-külön történő telepítéséhez.

Telepítési óvintézkedések

Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében károsodhatnak. A telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

• A telepítés előtt győződjön meg arról, hogy a ház alkalmas az alaplaphoz.
• A telepítés előtt ne távolítsa el és ne törje le az alaplap S/N (sorozatszám) matricáját vagy a forgalmazó által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
• Az alaplap vagy más hardverkomponensek telepítése vagy eltávolítása előtt mindig húzza ki a váltóáramú tápfeszültséget a tápkábel kihúzásával a fali aljzatból.
• Amikor hardverkomponenseket csatlakoztat az alaplap belső csatlakozóihoz, győződjön meg arról, hogy szorosan és biztonságosan vannak csatlakoztatva.
• Az alaplap kezelésekor kerülje a fémvezetékek vagy csatlakozók érintését.
• A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel, amikor olyan elektronikus alkatrészeket kezel, mint az alaplap, a CPU vagy a memória. Ha nem rendelkezik ESD csuklópánttal, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
• Az alaplap telepítése előtt helyezze azt antisztatikus párnára vagy elektrosztatikus árnyékoló tartályba.
• Mielőtt a tápkábelt csatlakoztatná vagy kihúzná az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
• A bekapcsolás előtt győződjön meg arról, hogy a tápegység feszültsége a helyi feszültségszabványnak megfelelően van beállítva.
• A termék használata előtt ellenőrizze, hogy a hardverkomponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
• Az alaplap károsodásának elkerülése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy alkatrészeivel.
• Győződjön meg arról, hogy nincsenek-e az alaplapon vagy a számítógépház belsejében maradt csavarok vagy fém alkatrészek.
• Ne helyezze a számítógépes rendszert egyenetlen felületre.
• Ne helyezze a számítógépes rendszert magas hőmérsékletű vagy nedves környezetbe.
• A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
• Ha bizonytalan bármely telepítési lépéssel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon egy képesített számítógép-szerelőhöz.
• Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, mindenképpen olvassa el a telepítési és/vagy földelési utasításokat.

Kérjük, látogasson el a GIGABYTE weboldalára további szoftver információkért.

Kérjük, látogasson el a GIGABYTE weboldalára további hibaelhárítási információkért.

További termék részletekért kérjük, látogasson el a GIGABYTE weboldalára.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

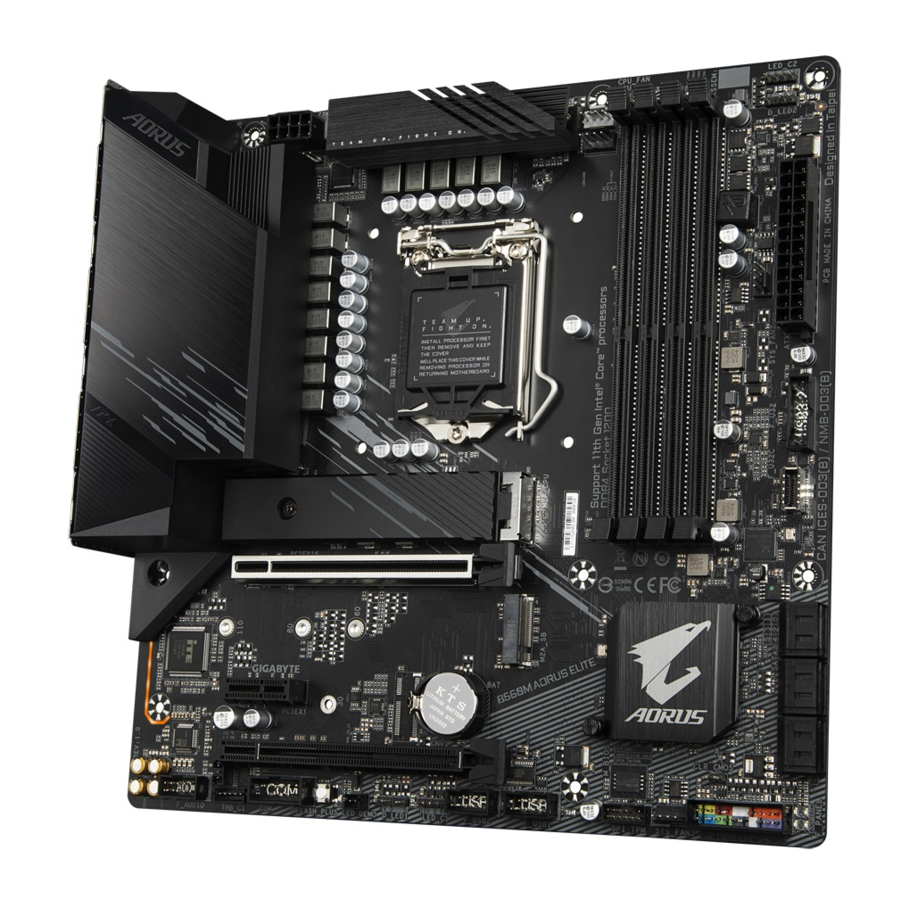

Gigabyte B560M AORUS ELITE kézikönyv letöltése

Elérhető nyelvek
